1 Laboratorio de Imágenes Repaso!

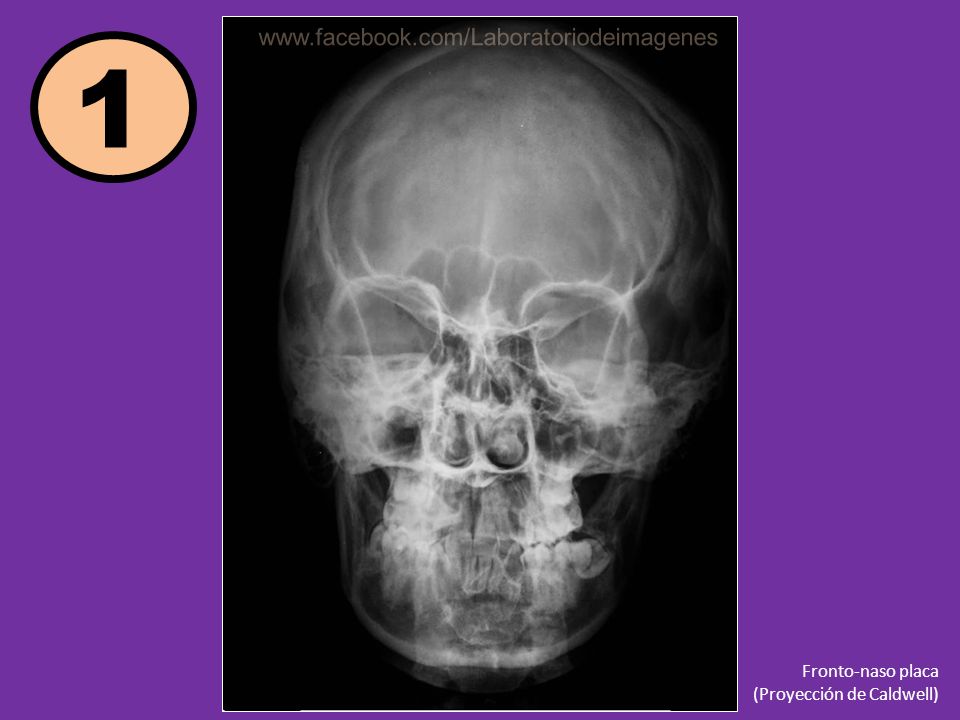

2 Fronto-naso placa (Proyección de Caldwell) www.facebook.com/Laboratoriodeimagenes 1

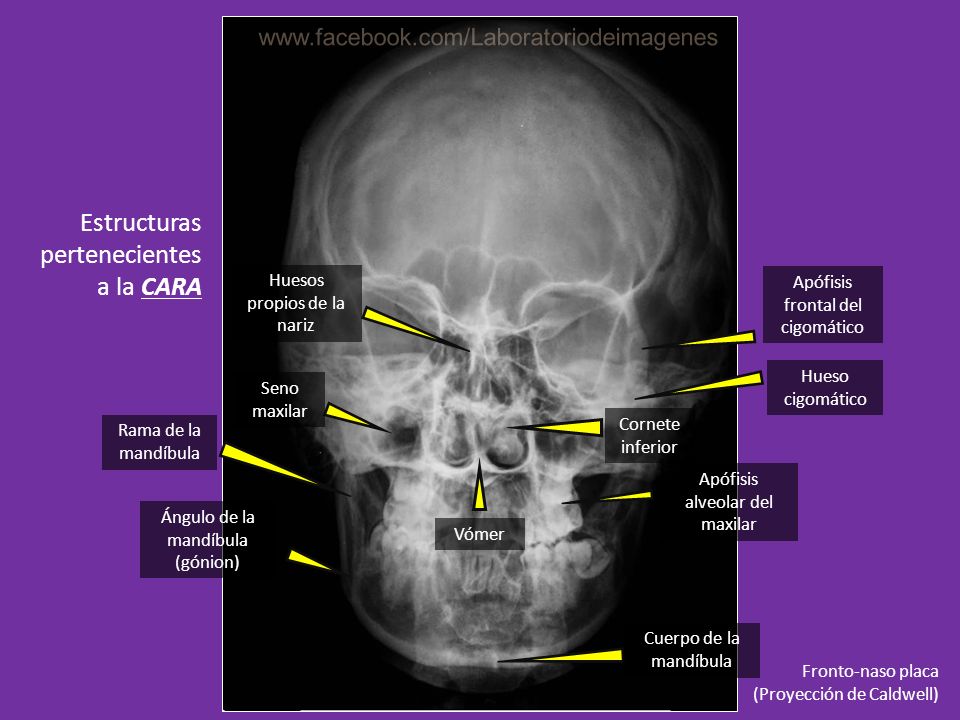

3 Fronto-naso placa (Proyección de Caldwell) Estructuras pertenecientes a la CARA Seno maxilar Apófisis frontal del cigomático Rama de la mandíbula Ángulo de la mandíbula (gónion) Hueso cigomático Apófisis alveolar del maxilar Huesos propios de la nariz Cornete inferior Vómer Cuerpo de la mandíbula www.facebook.com/Laboratoriodeimagenes

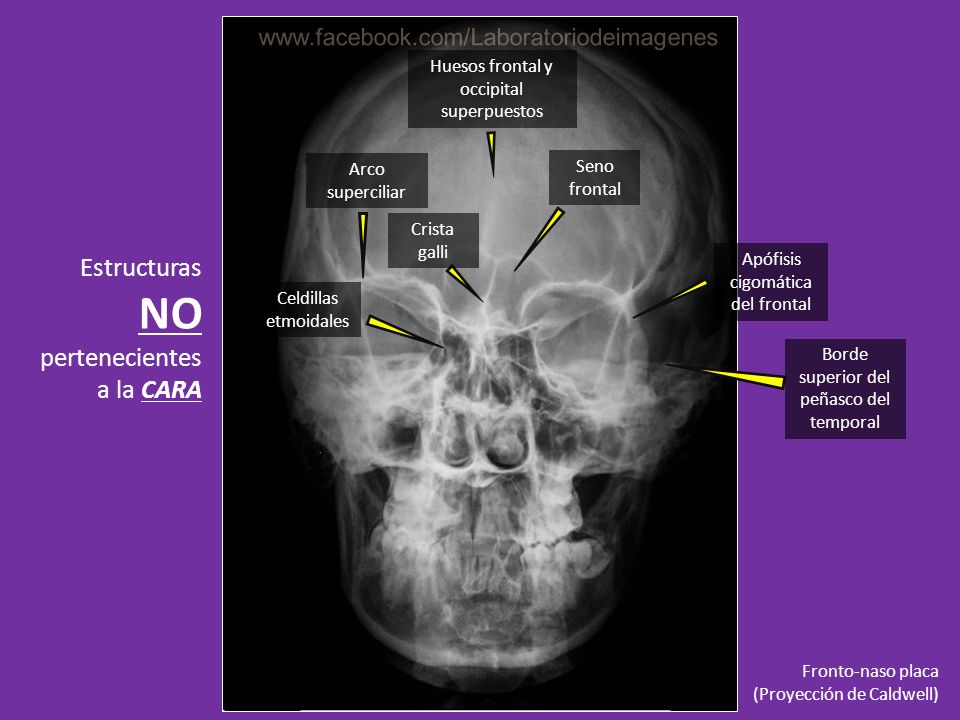

4 Fronto-naso placa (Proyección de Caldwell) Huesos frontal y occipital superpuestos Arco superciliar Crista galli Seno frontal Apófisis cigomática del frontal Celdillas etmoidales Borde superior del peñasco del temporal www.facebook.com/Laboratoriodeimagenes Estructuras NO pertenecientes a la CARA

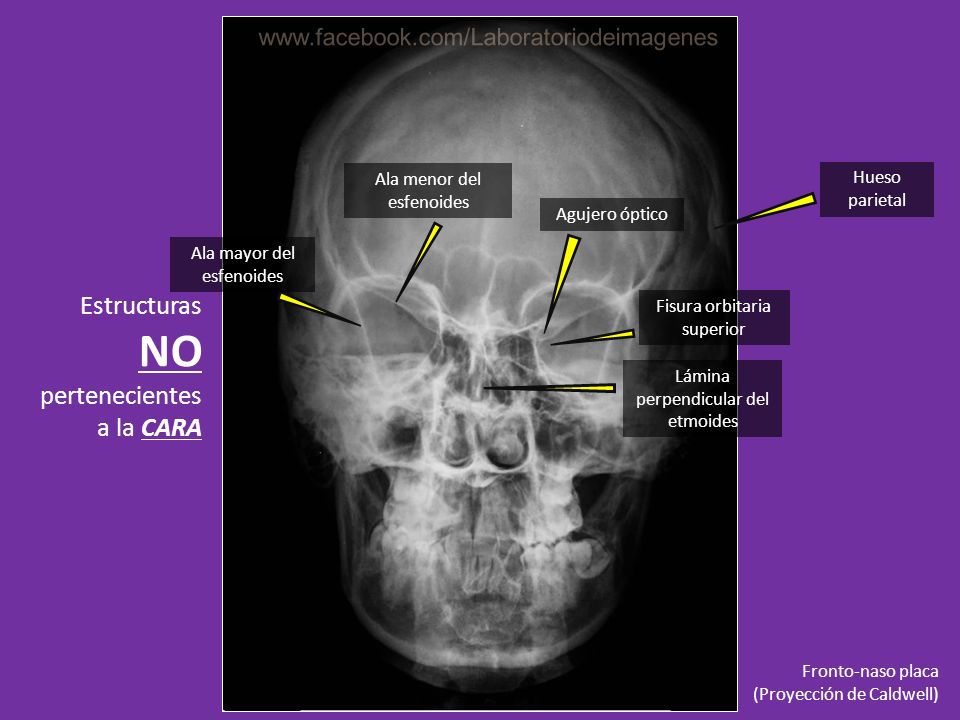

5 Fronto-naso placa (Proyección de Caldwell) Ala menor del esfenoides Ala mayor del esfenoides Lámina perpendicular del etmoides Fisura orbitaria superior Agujero óptico Hueso parietal www.facebook.com/Laboratoriodeimagenes Estructuras NO pertenecientes a la CARA

6 Fronto-naso placa (Proyección de Caldwell) S ENOS P ARANASALES … Frontal Etmoidal Maxilar www.facebook.com/Laboratoriodeimagenes

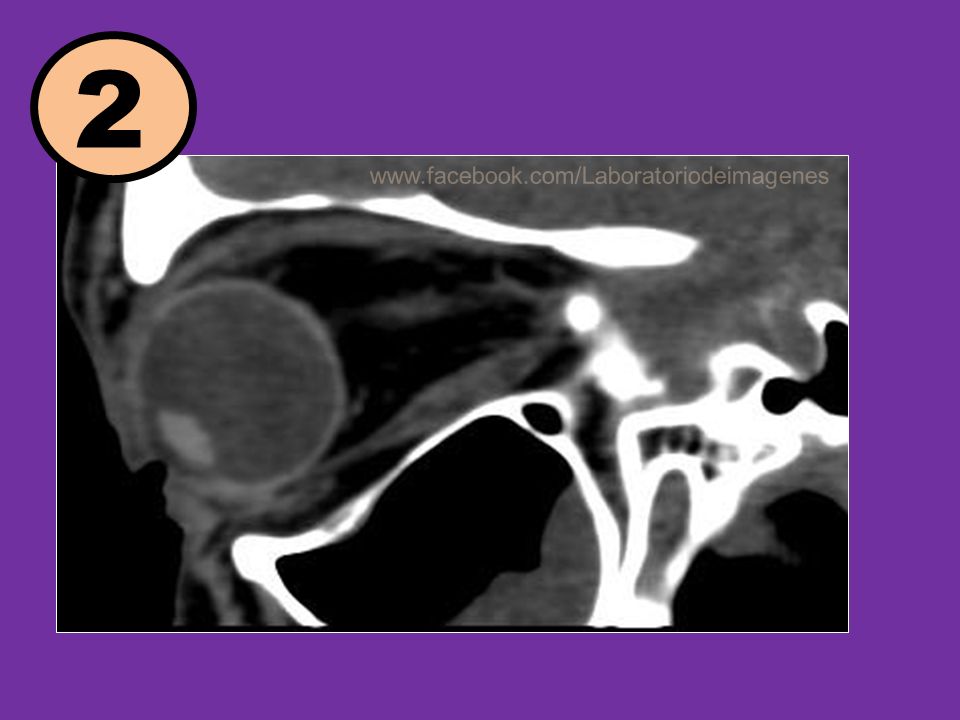

7 2

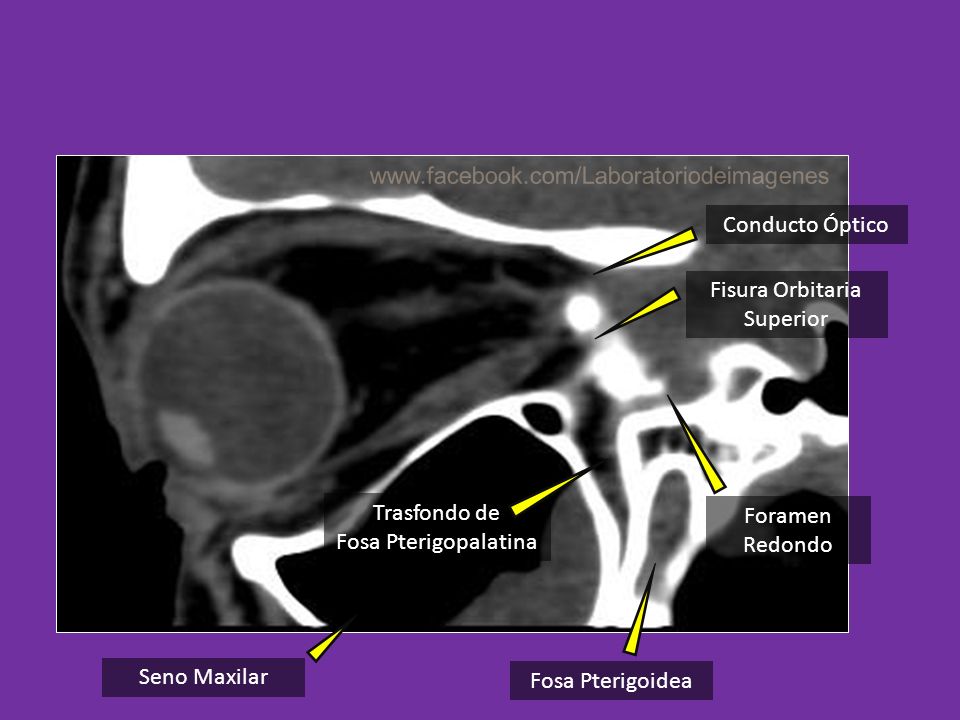

8 Trasfondo de Fosa Pterigopalatina Fisura Orbitaria Superior Foramen Redondo Conducto Óptico Fosa Pterigoidea Seno Maxilar www.facebook.com/Laboratoriodeimagenes

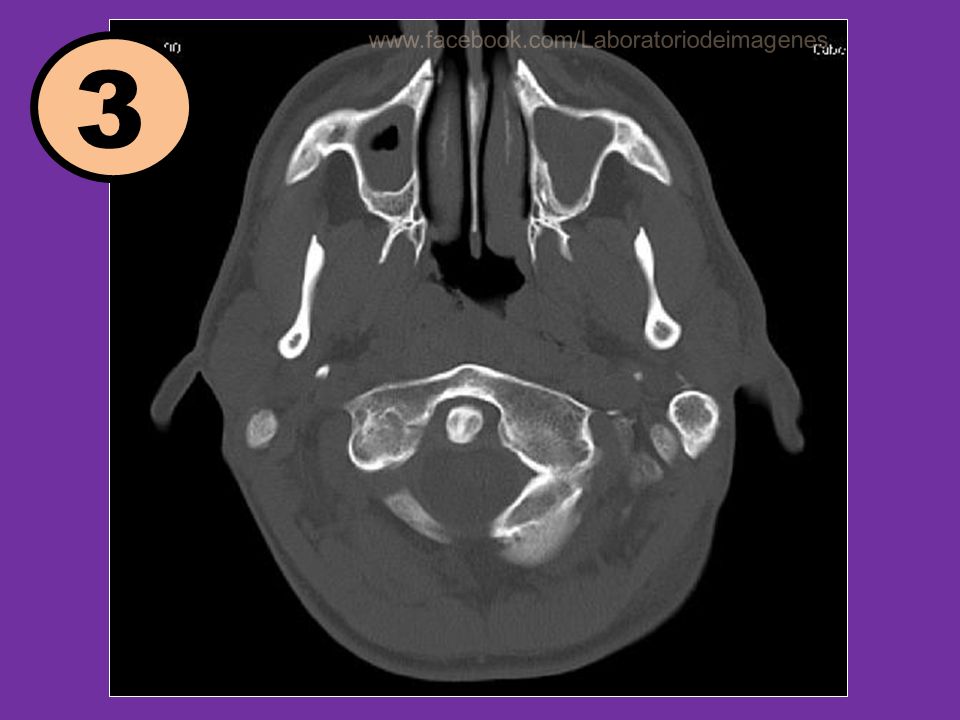

9 3

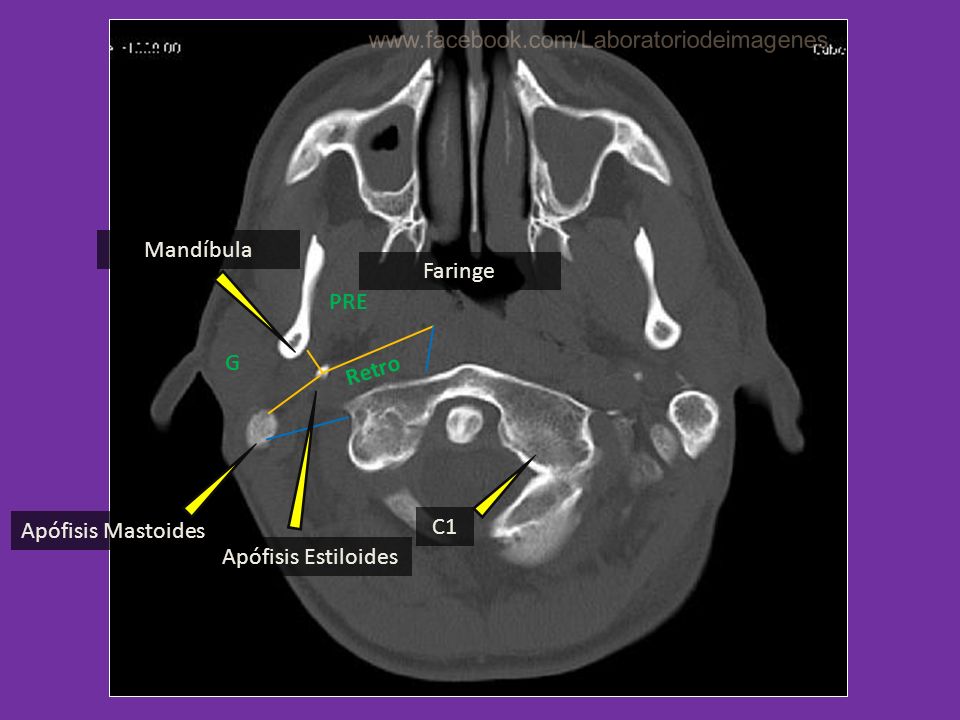

10 Apófisis Estiloides C1 Mandíbula Apófisis Mastoides G Retro PRE Faringe www.facebook.com/Laboratoriodeimagenes

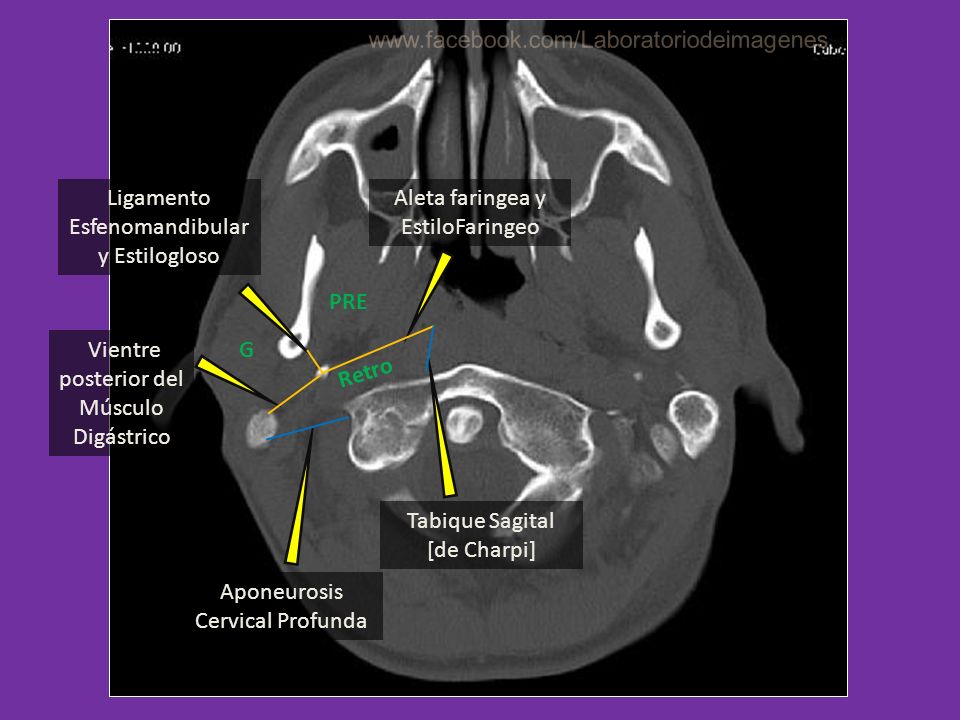

11 Aponeurosis Cervical Profunda Tabique Sagital [de Charpi] Ligamento Esfenomandibular y Estilogloso Vientre posterior del Músculo Digástrico Aleta faringea y EstiloFaringeo G Retro PRE www.facebook.com/Laboratoriodeimagenes

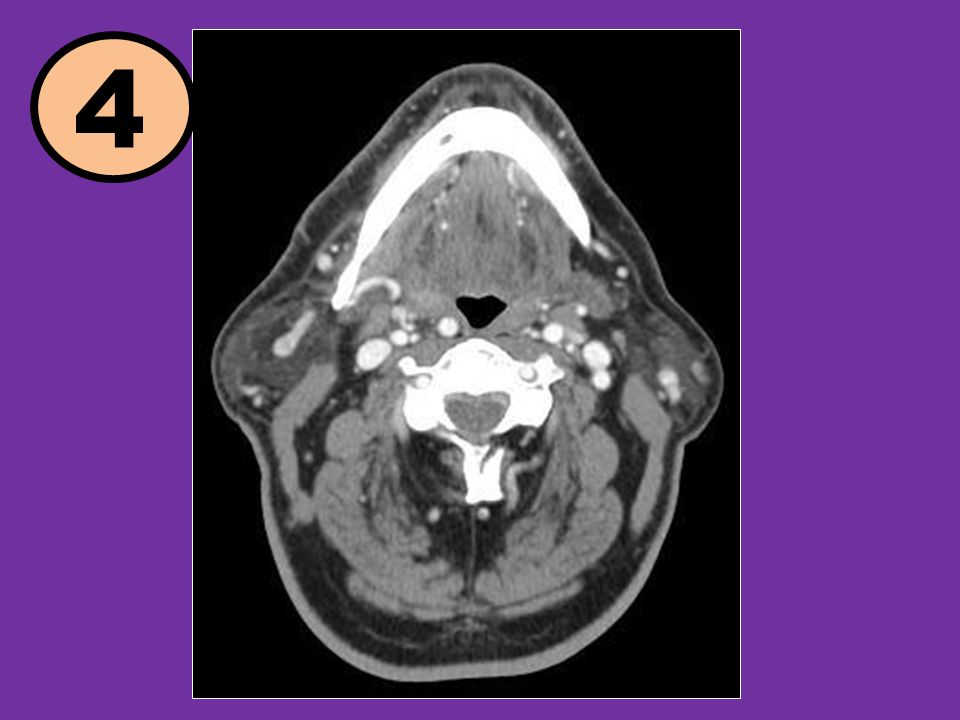

12 4

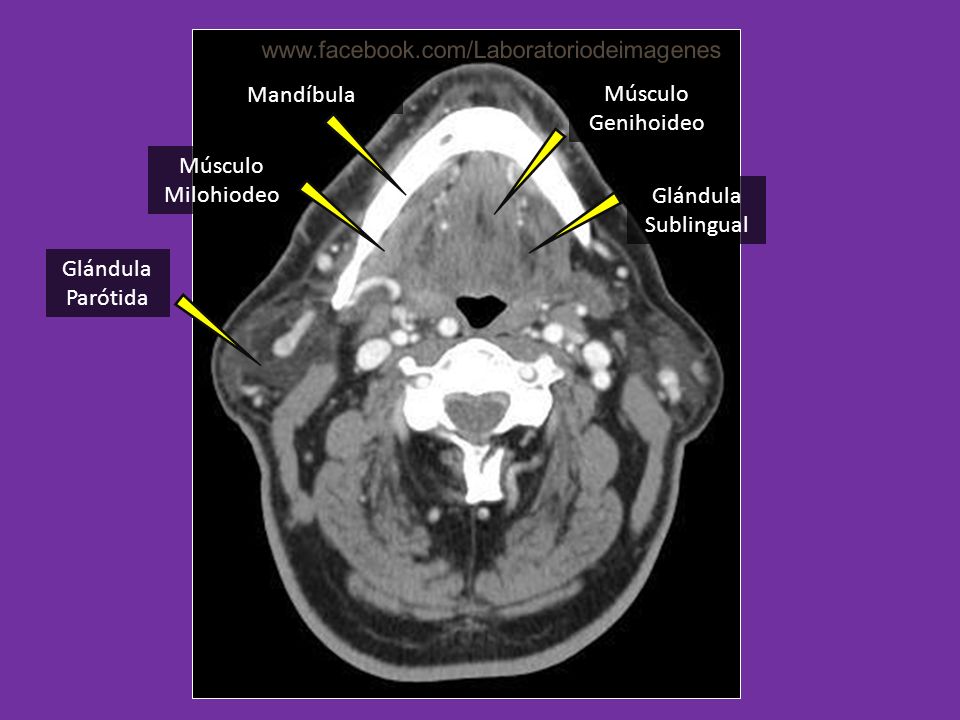

13 Glándula Sublingual Músculo Genihoideo Músculo Milohiodeo Glándula Parótida Mandíbula www.facebook.com/Laboratoriodeimagenes

14

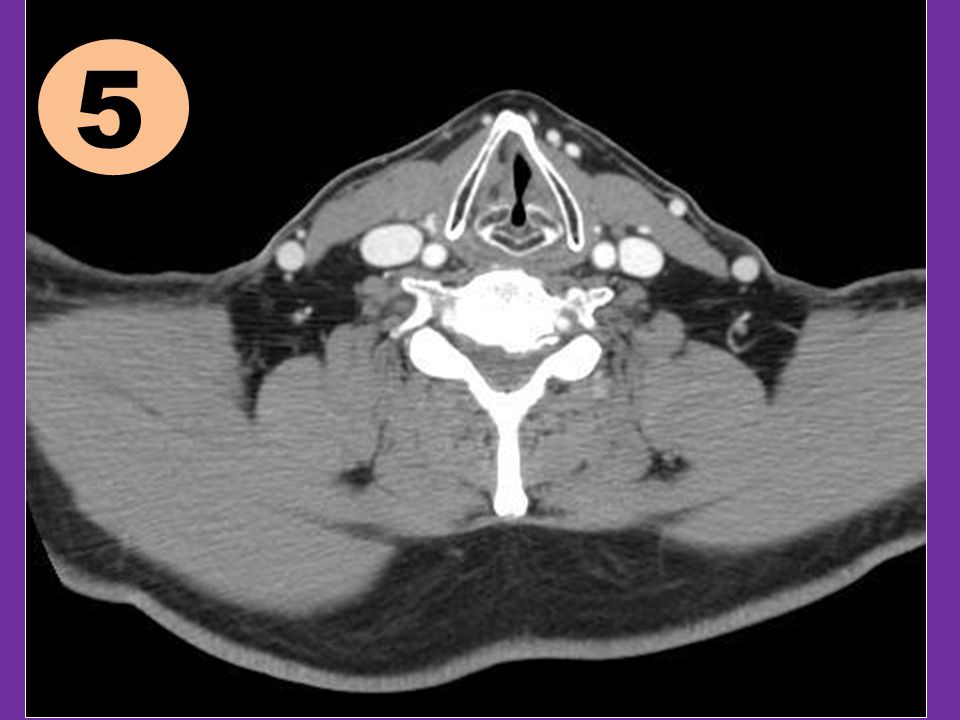

15 5

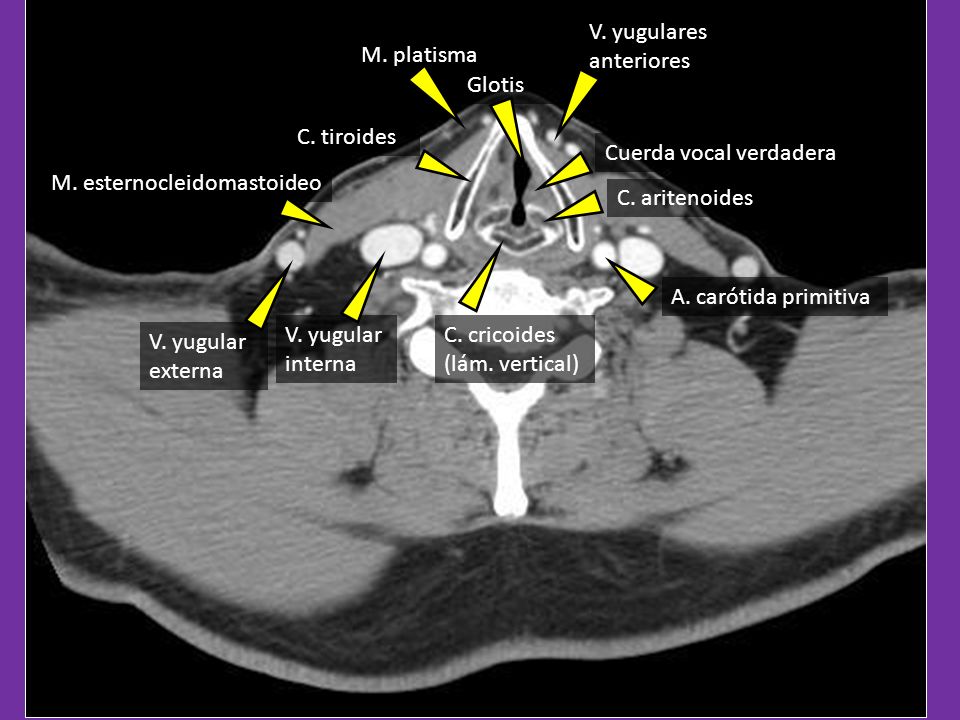

16 M. esternocleidomastoideo V. yugular externa V. yugular interna C. tiroides V. yugulares anteriores Glotis M. platisma C. cricoides (lám. vertical) A. carótida primitiva C. aritenoides Cuerda vocal verdadera

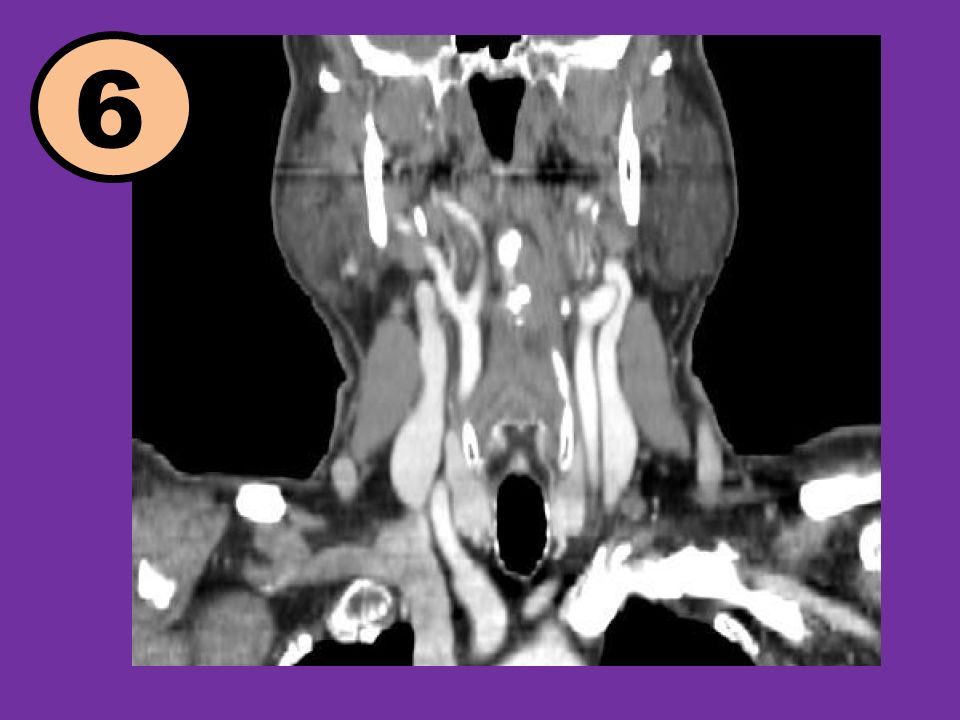

17 6

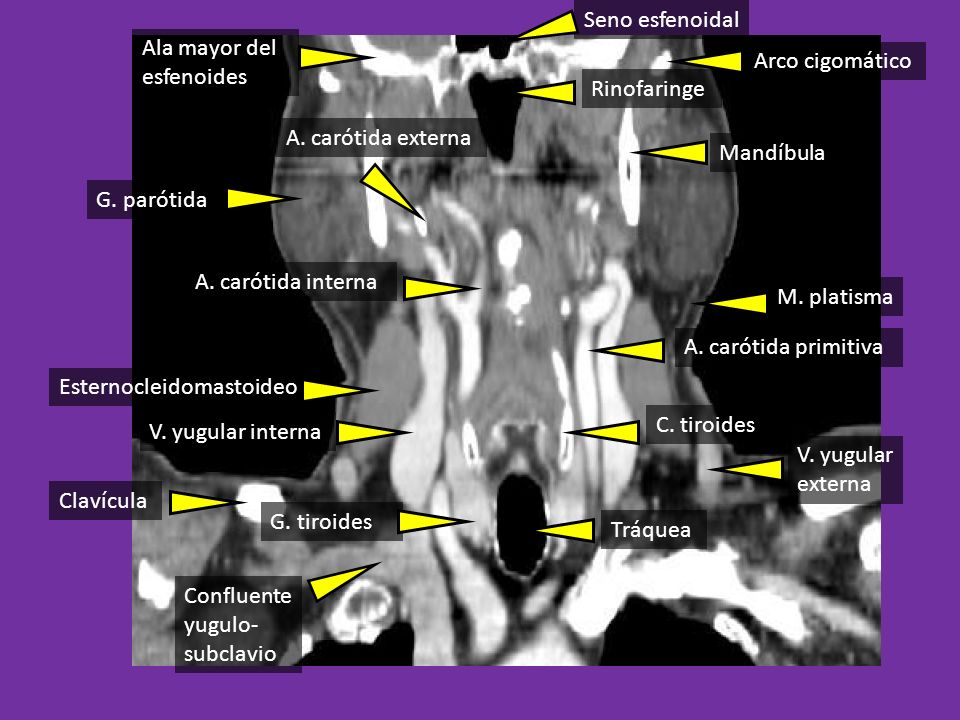

18 G. parótida Clavícula Ala mayor del esfenoides Seno esfenoidal Arco cigomático Mandíbula M. platisma A. carótida externa Esternocleidomastoideo V. yugular interna Confluente yugulo- subclavio A. carótida primitiva C. tiroides A. carótida interna Rinofaringe Tráquea G. tiroides V. yugular externa

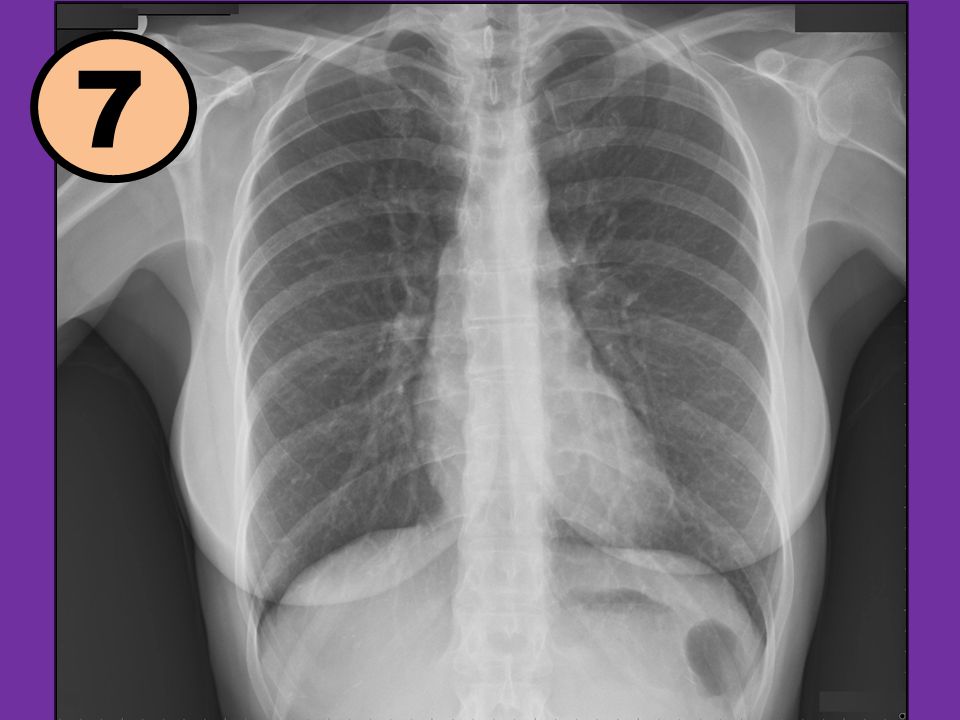

19 7

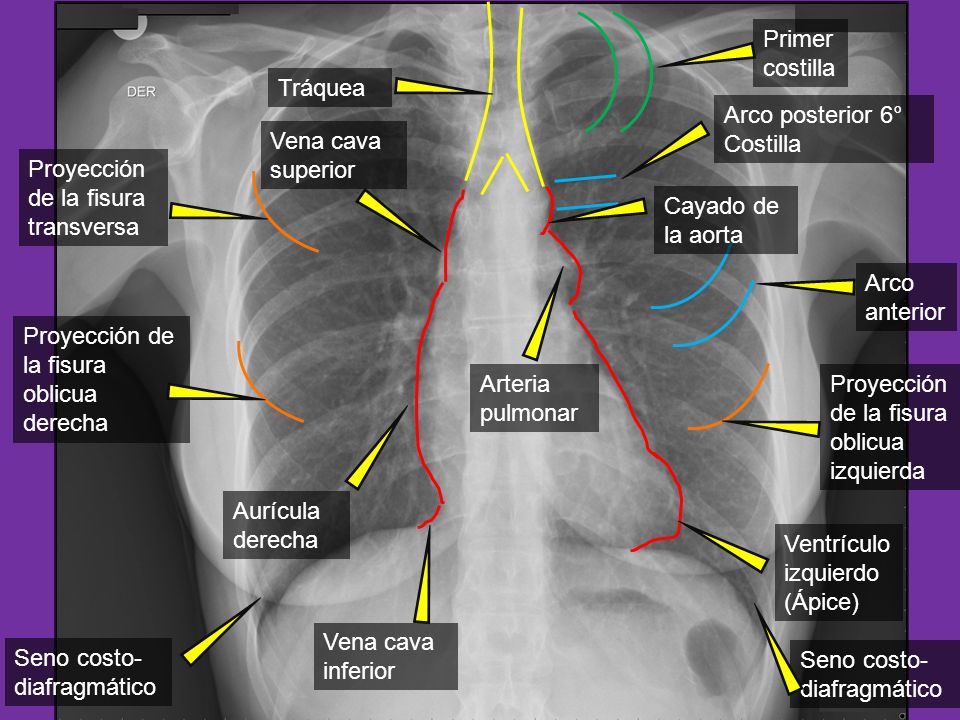

20 Tráquea Primer costilla Proyección de la fisura transversa Proyección de la fisura oblicua derecha Proyección de la fisura oblicua izquierda Arco anterior Vena cava superior Aurícula derecha Vena cava inferior Ventrículo izquierdo (Ápice) Cayado de la aorta Arteria pulmonar Seno costo- diafragmático Arco posterior 6° Costilla

21 8

22 Aorta descendente Tráquea Bronquio principal Arteria pulmonar derecha Arteria pulmonar izquierda Ventrículo derecho Aurícula derecha Seno costofrénico posterior Venas pulmonares

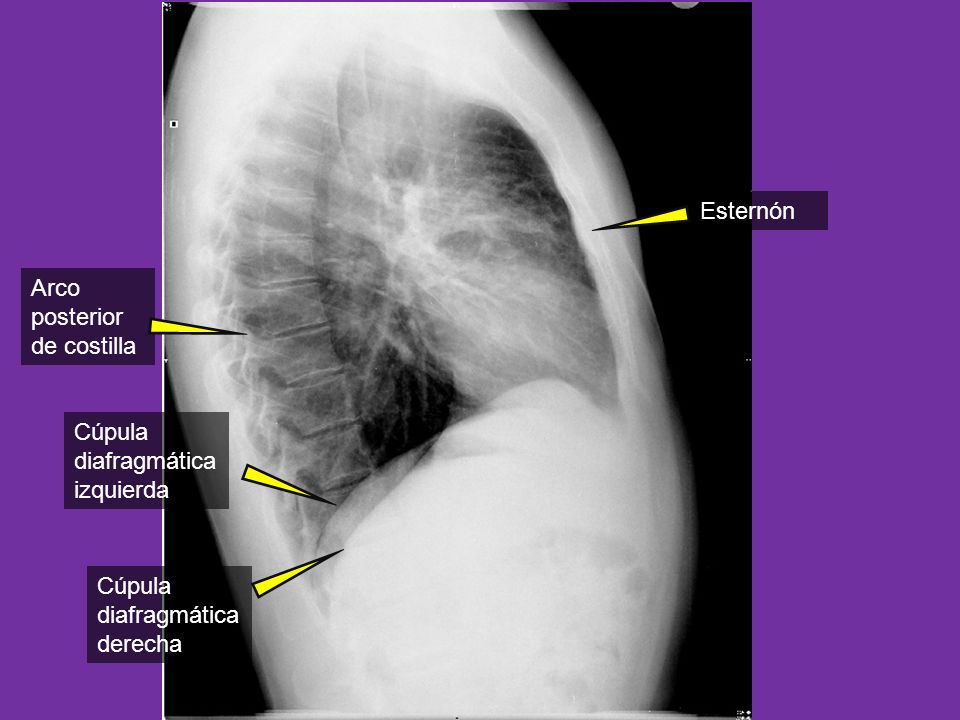

23 Arco posterior de costilla Cúpula diafragmática izquierda Cúpula diafragmática derecha Esternón

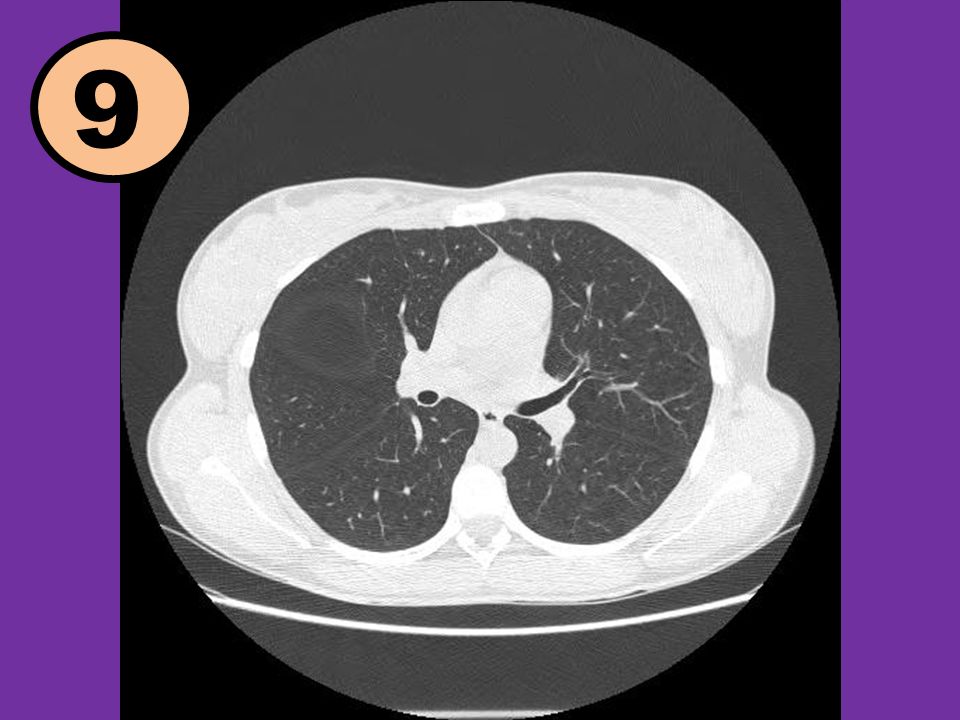

24 9

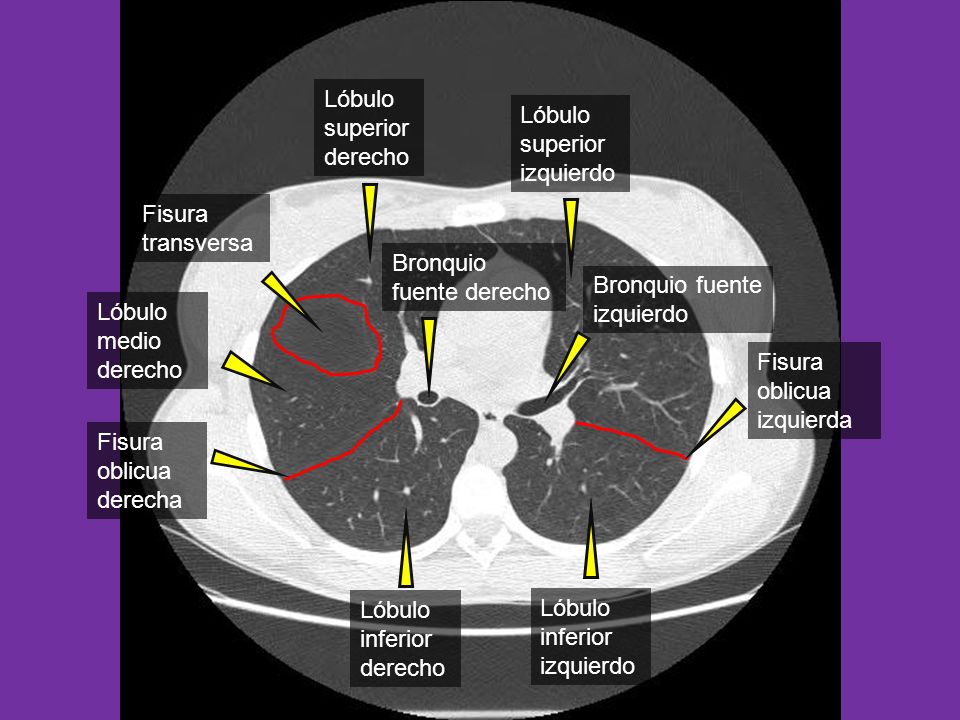

25 Fisura oblicua derecha Fisura transversa Fisura oblicua izquierda Bronquio fuente derecho Bronquio fuente izquierdo Lóbulo inferior derecho Lóbulo inferior izquierdo Lóbulo superior derecho Lóbulo superior izquierdo Lóbulo medio derecho

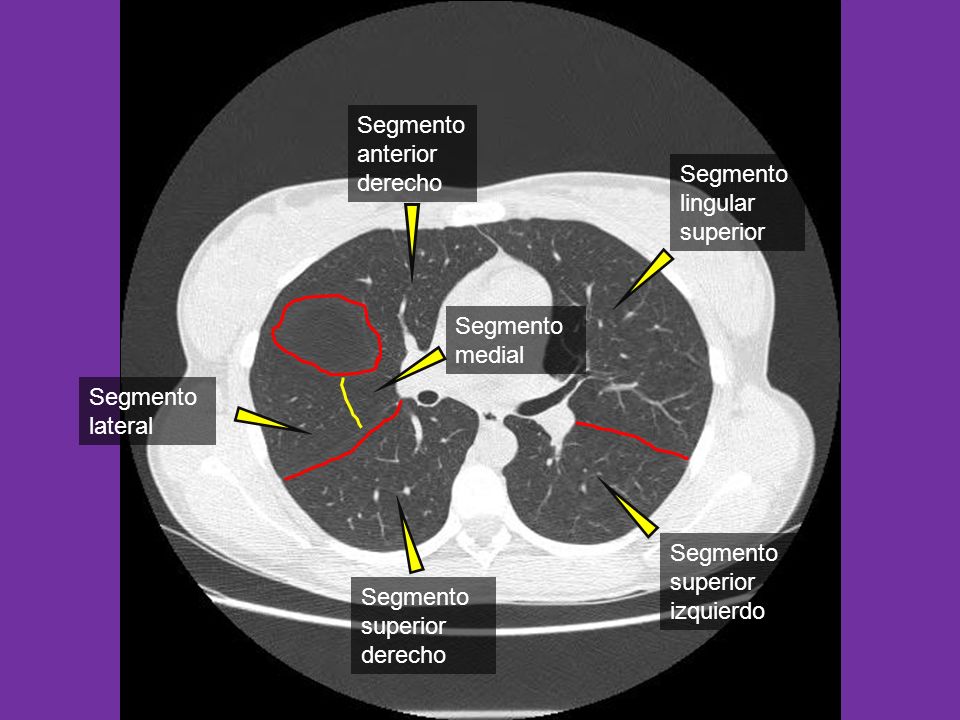

26 Segmento anterior derecho Segmento superior derecho Segmento superior izquierdo Segmento lingular superior Segmento lateral Segmento medial

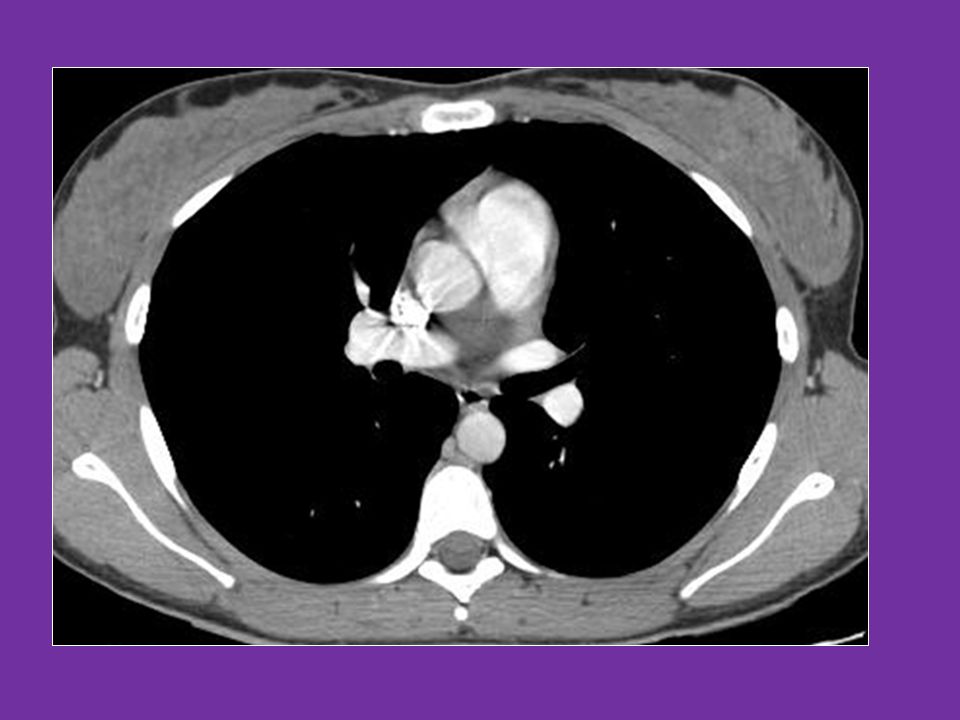

27

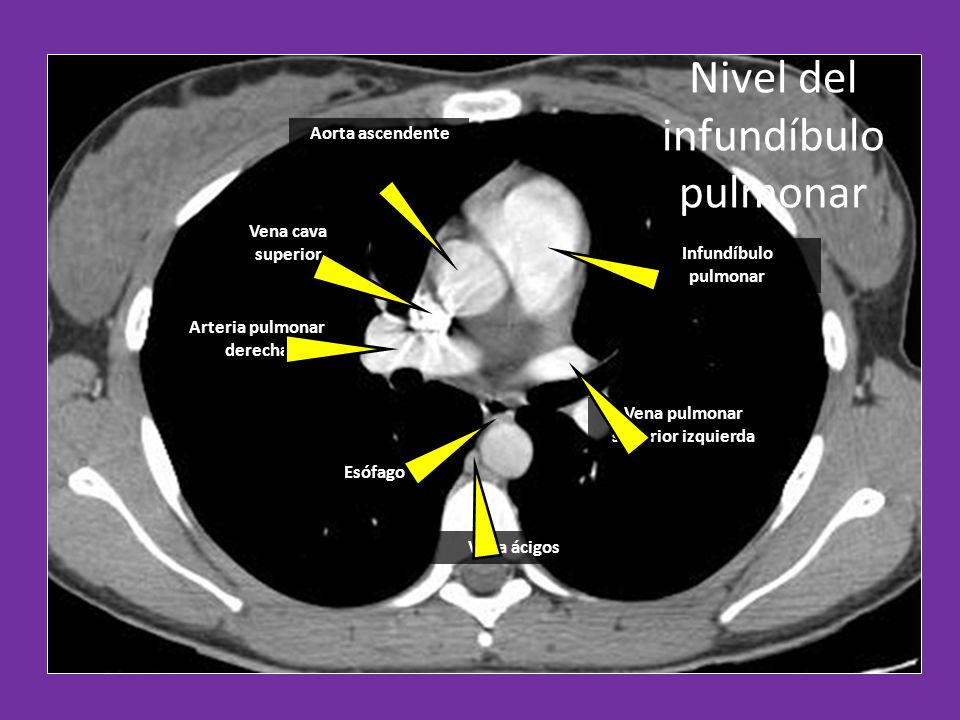

28 Nivel del infundíbulo pulmonar Infundíbulo pulmonar Vena cava superior Aorta ascendente Esófago Arteria pulmonar derecha Vena ácigos Vena pulmonar superior izquierda

29 Vos tomando apuntes…

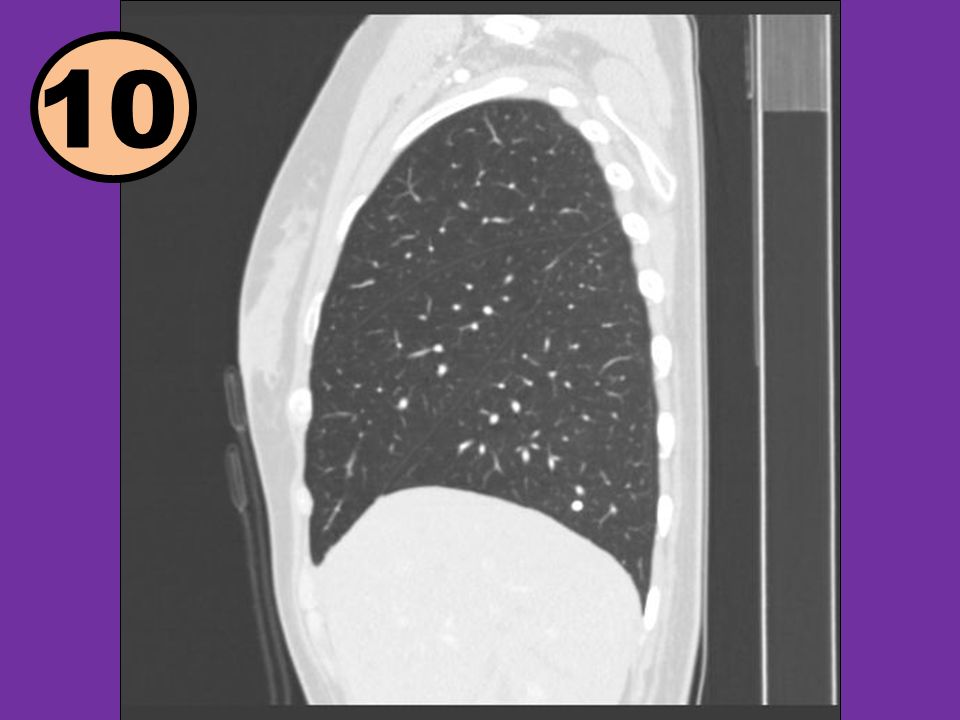

30 10

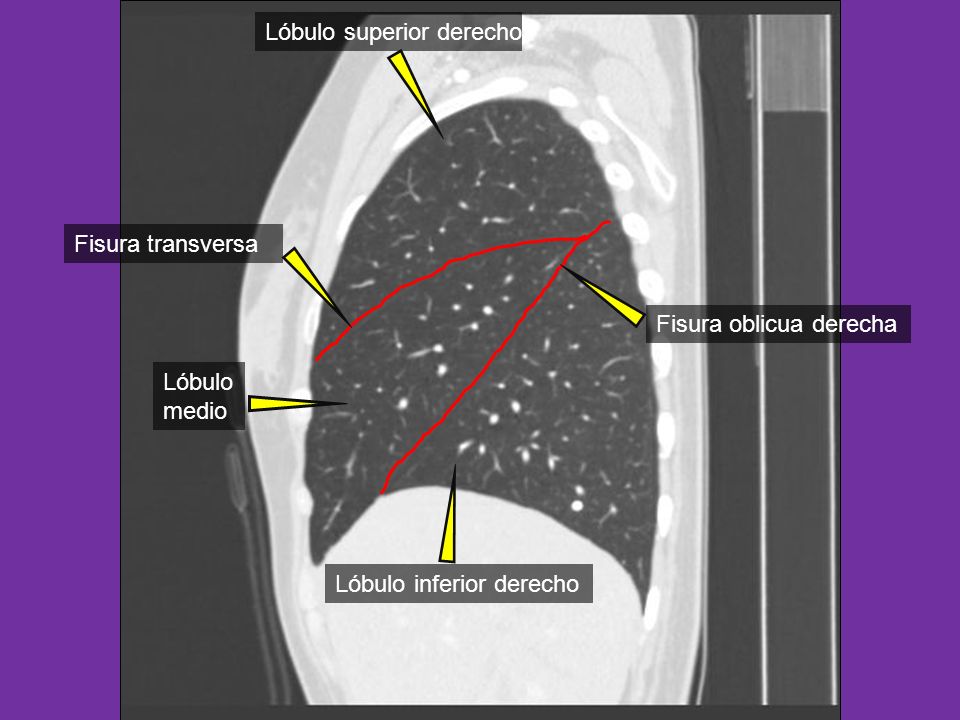

31 Fisura oblicua derecha Fisura transversa Lóbulo superior derecho Lóbulo inferior derecho Lóbulo medio

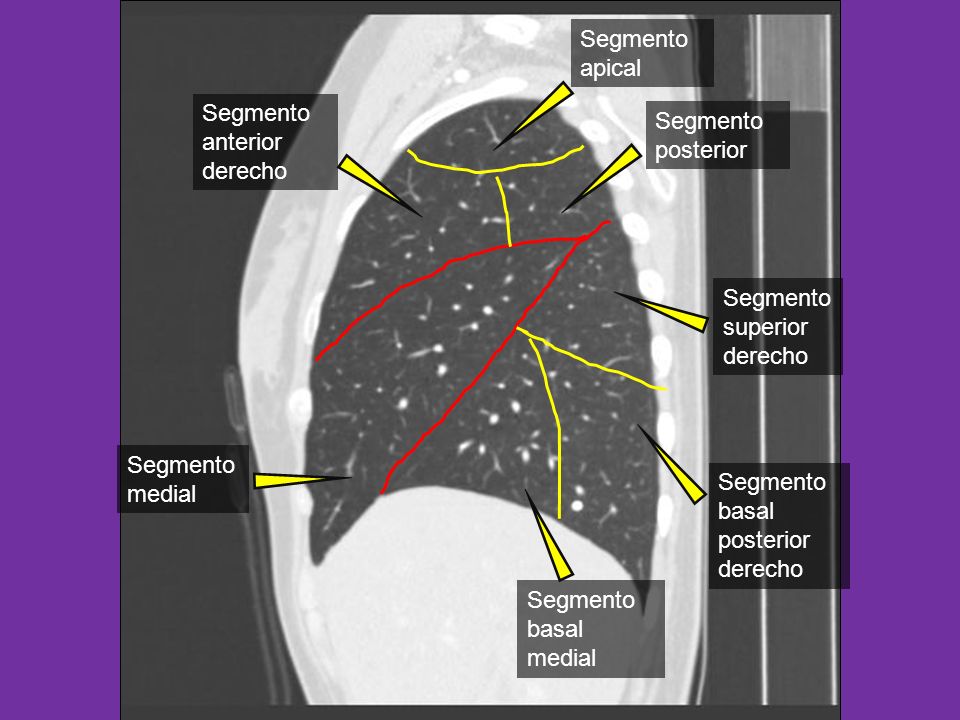

32 Segmento basal medial Segmento basal posterior derecho Segmento anterior derecho Segmento apical Segmento posterior Segmento medial Segmento superior derecho

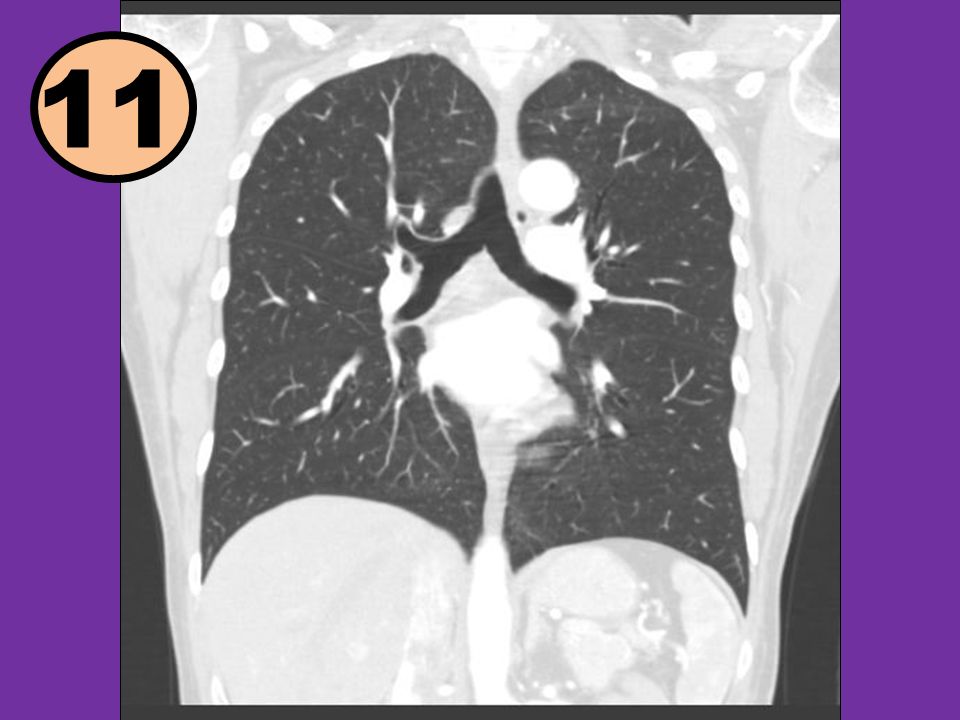

33 11

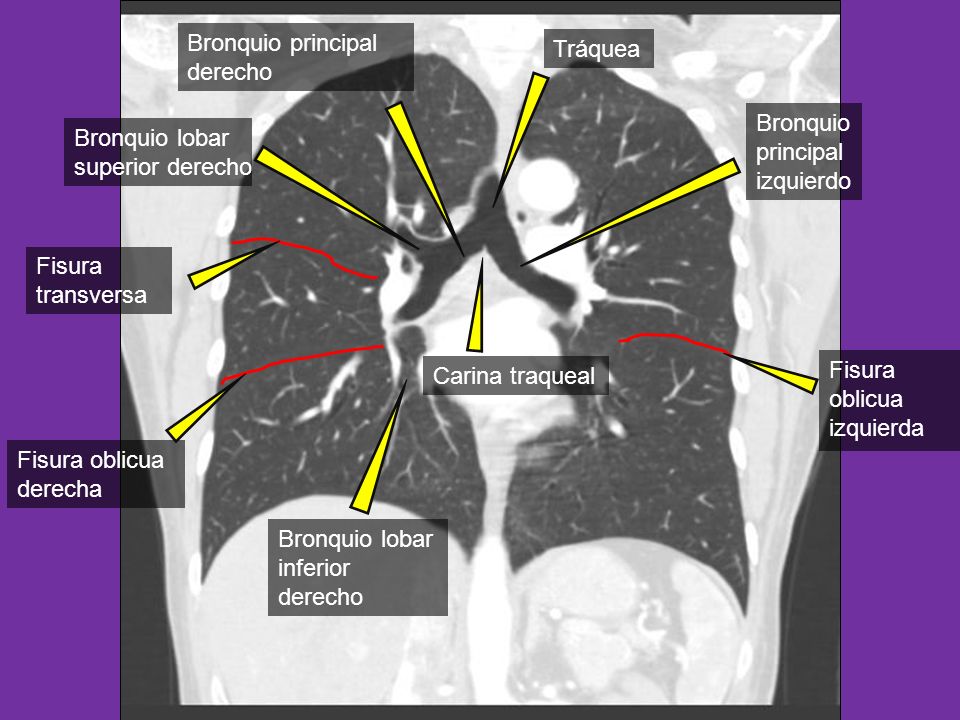

34 Tráquea Fisura transversa Fisura oblicua derecha Fisura oblicua izquierda Carina traqueal Bronquio principal derecho Bronquio principal izquierdo Bronquio lobar superior derecho Bronquio lobar inferior derecho

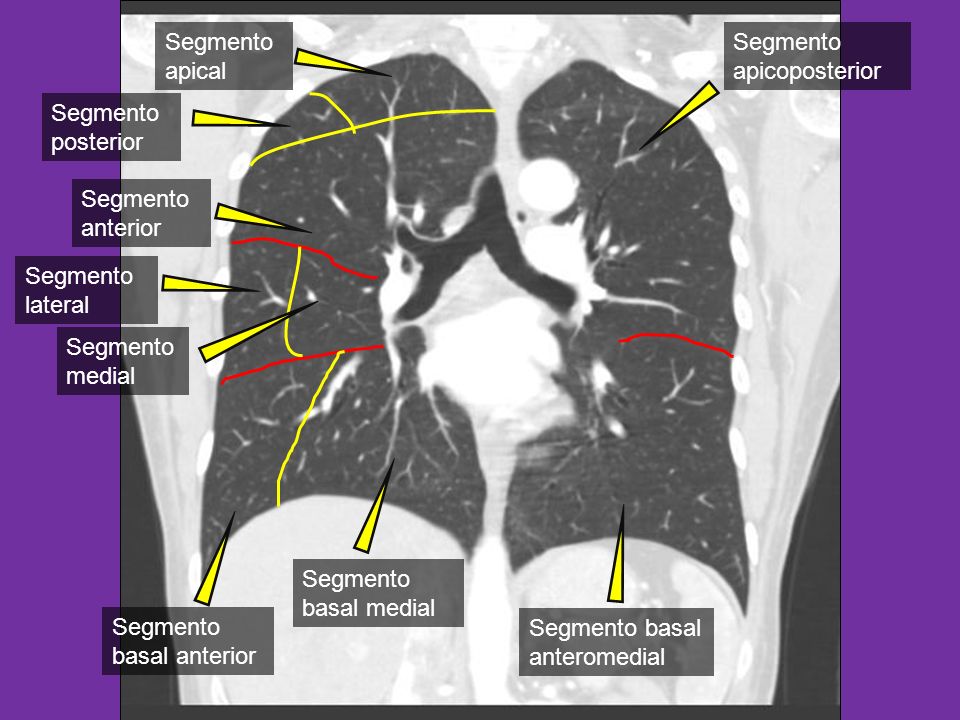

35 Segmento posterior Segmento apical Segmento lateral Segmento medial Segmento basal anterior Segmento basal medial Segmento apicoposterior Segmento basal anteromedial Segmento anterior

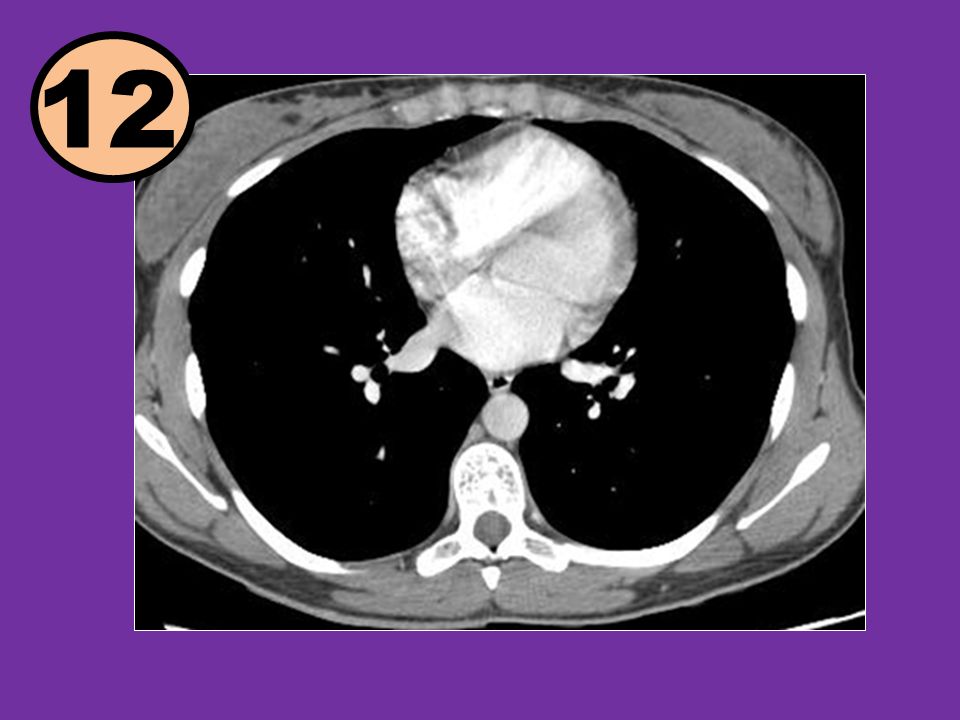

36 12

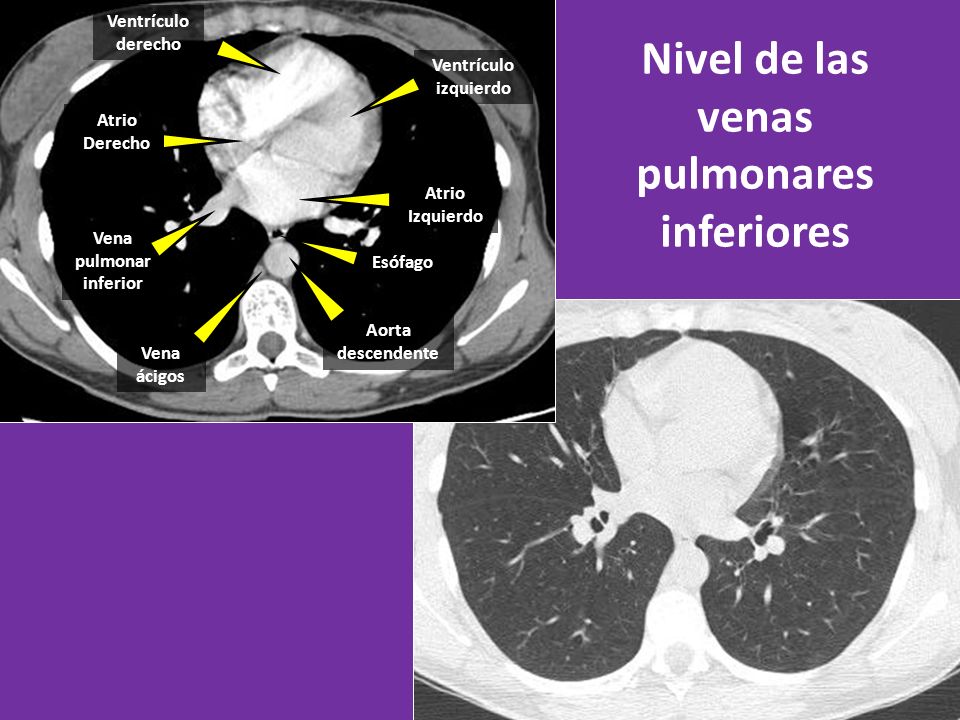

37 Nivel de las venas pulmonares inferiores Atrio Izquierdo Atrio Derecho Ventrículo derecho Vena pulmonar inferior Vena ácigos Aorta descendente Ventrículo izquierdo Esófago

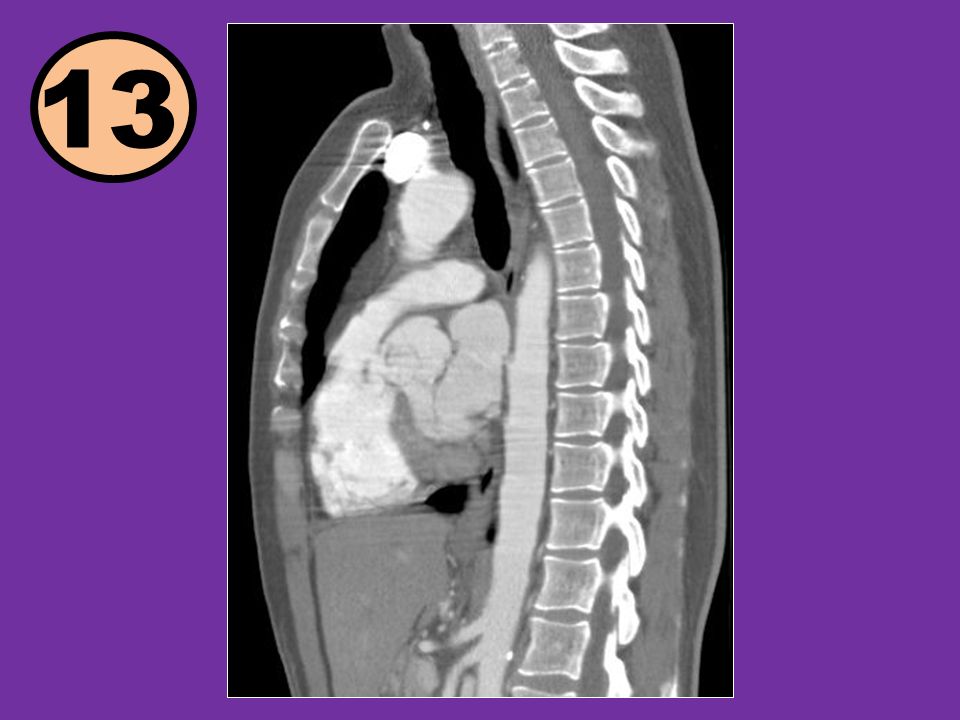

38 13

39 Cayado aórtico Tronco pulmonar Vena BqCf izquierda Tráquea Ventrículo derecho Tabique Interventricular Infundíbulo aórtico Aorta descendente Atrio Izquierdo Ventrículo Izquierdo Atrio Derecho

40

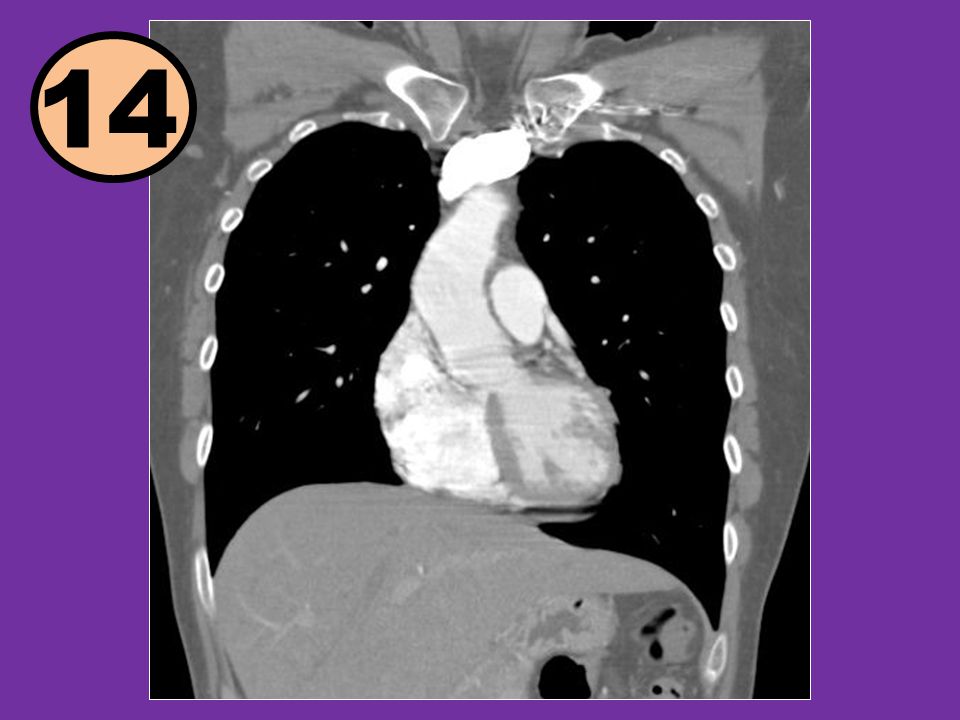

41 14

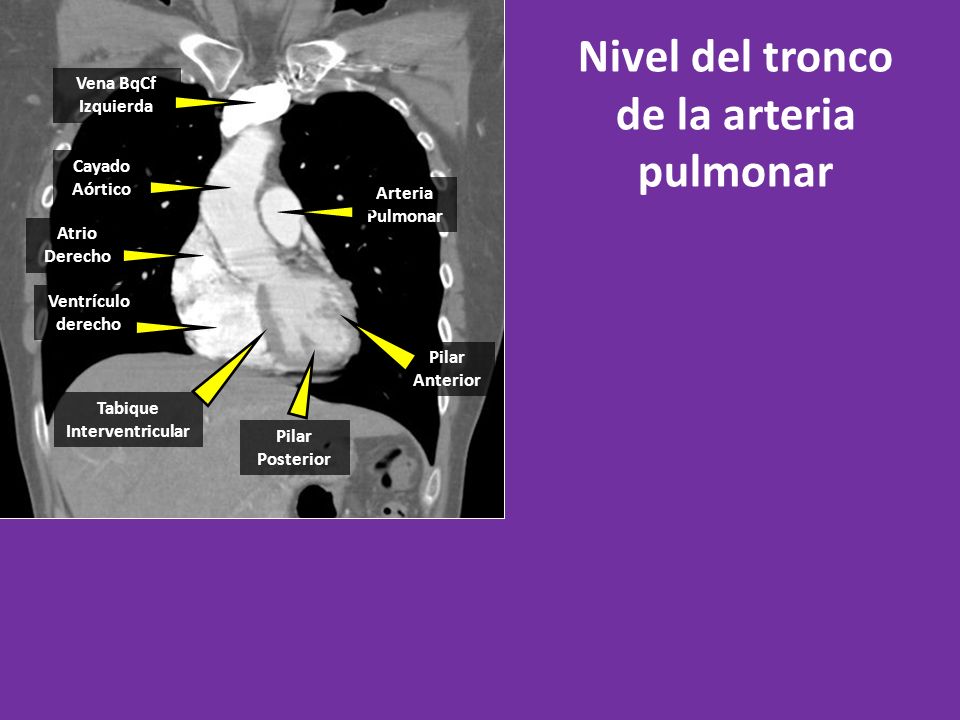

42 Vena BqCf Izquierda Nivel del tronco de la arteria pulmonar Arteria Pulmonar Cayado Aórtico Atrio Derecho Tabique Interventricular Ventrículo derecho Pilar Anterior Pilar Posterior

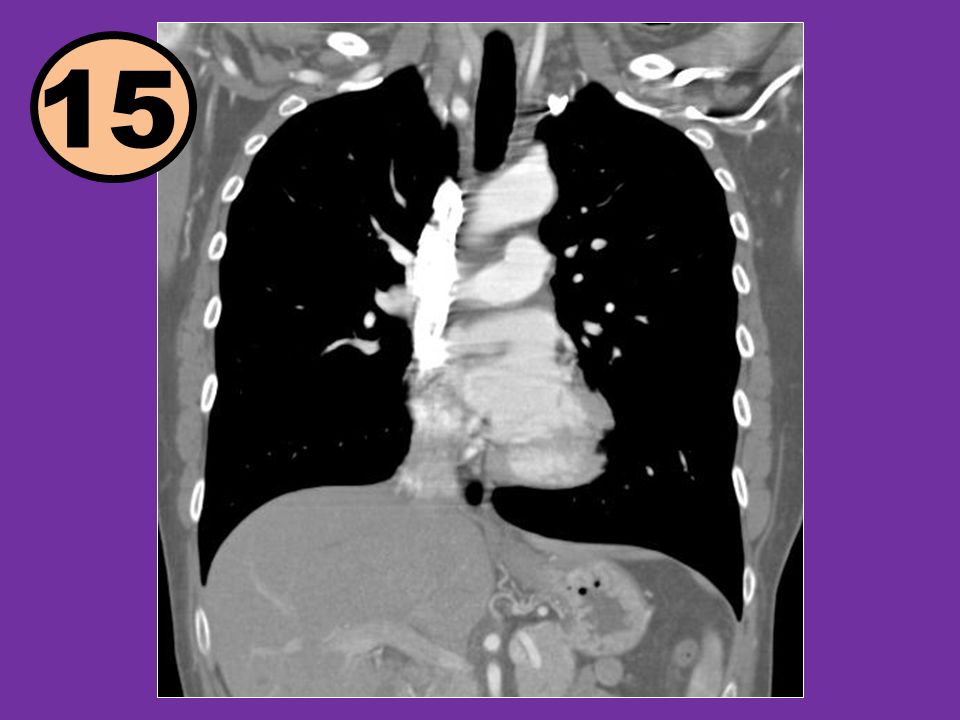

43 15

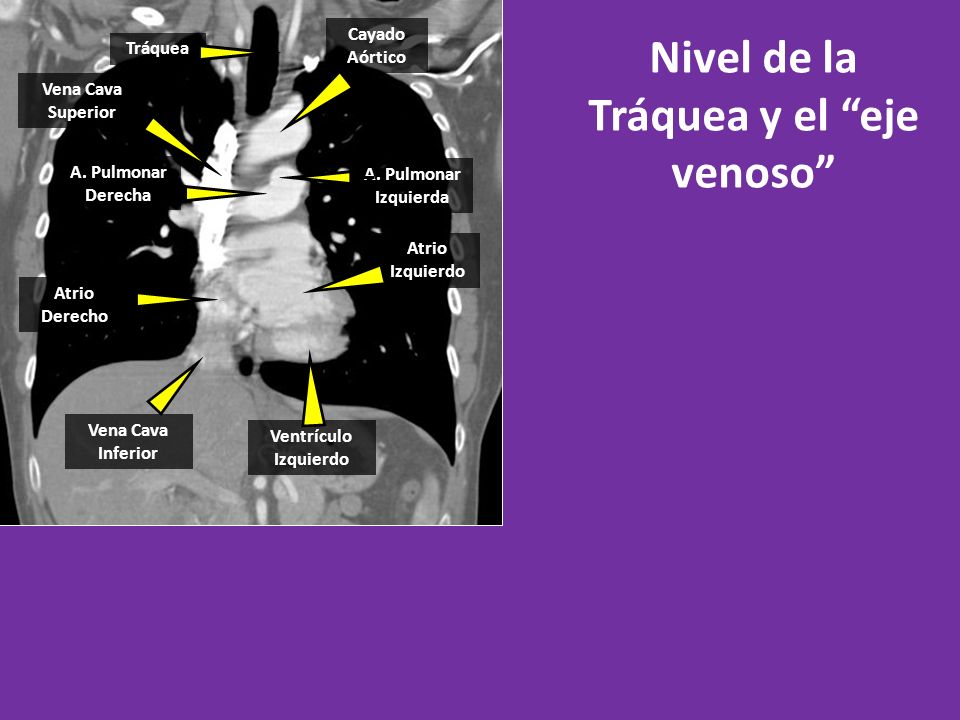

44 Vena Cava Inferior Nivel de la Tráquea y el “eje venoso” Atrio Derecho A. Pulmonar Derecha Vena Cava Superior Tráquea Cayado Aórtico A. Pulmonar Izquierda Atrio Izquierdo Ventrículo Izquierdo

45 Hasta la Próxima!
