1 HMI Human Machine Interface Optional Subtitle Presented by: Presenter’s Name Confidential Property of Schneider Electric

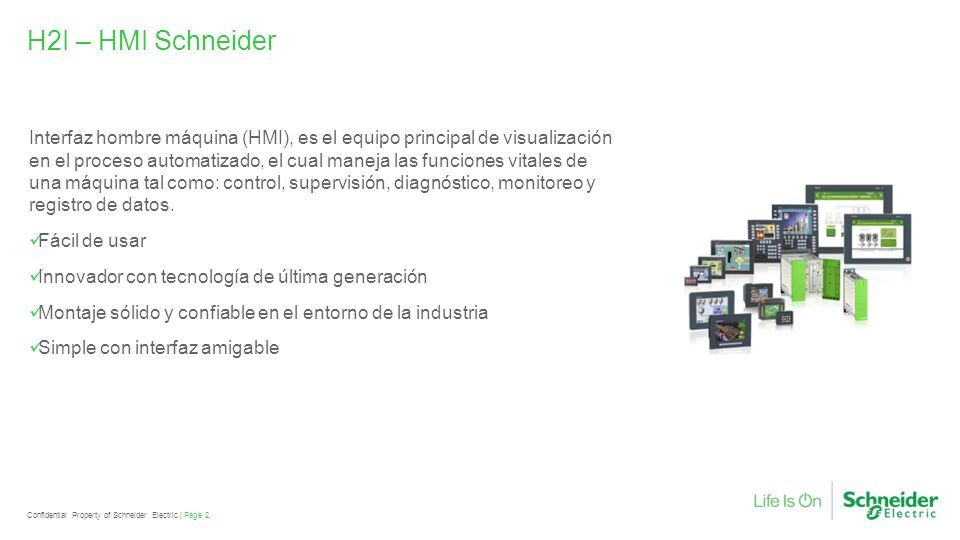

2 Page 2Confidential Property of Schneider Electric | H2I – HMI Schneider Interfaz hombre máquina (HMI), es el equipo principal de visualización en el proceso automatizado, el cual maneja las funciones vitales de una máquina tal como: control, supervisión, diagnóstico, monitoreo y registro de datos. Fácil de usar Innovador con tecnología de última generación Montaje sólido y confiable en el entorno de la industria Simple con interfaz amigable

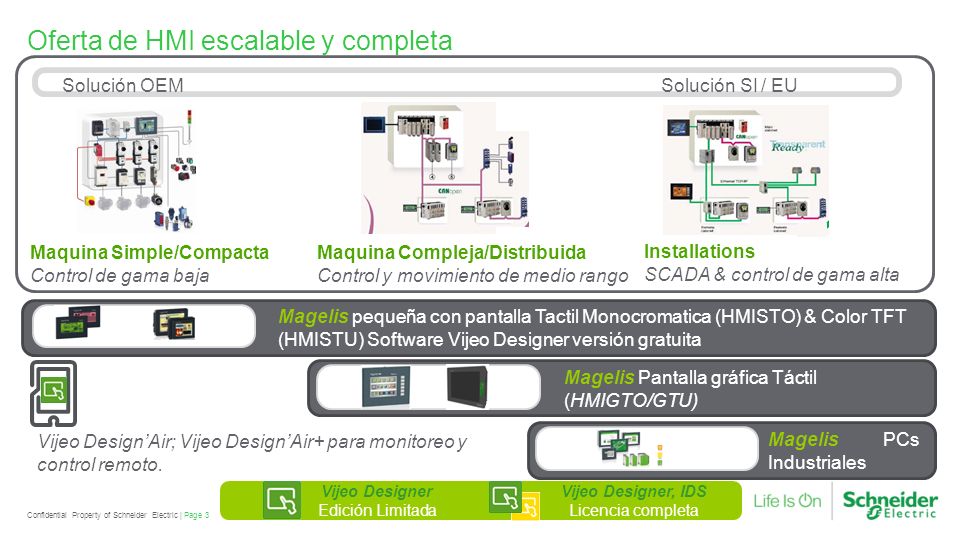

3 Oferta de HMI escalable y completa Page 3Confidential Property of Schneider Electric | Solución OEM Solución SI / EU Maquina Simple/Compacta Control de gama baja Maquina Compleja/Distribuida Control y movimiento de medio rango Installations SCADA & control de gama alta Magelis pequeña con pantalla Tactil Monocromatica (HMISTO) & Color TFT (HMISTU) Software Vijeo Designer versión gratuita Magelis Pantalla gráfica Táctil (HMIGTO/GTU) Magelis PCs Industriales Vijeo Designer Edición Limitada Vijeo Designer, IDS Licencia completa Vijeo Design’Air; Vijeo Design’Air+ para monitoreo y control remoto.

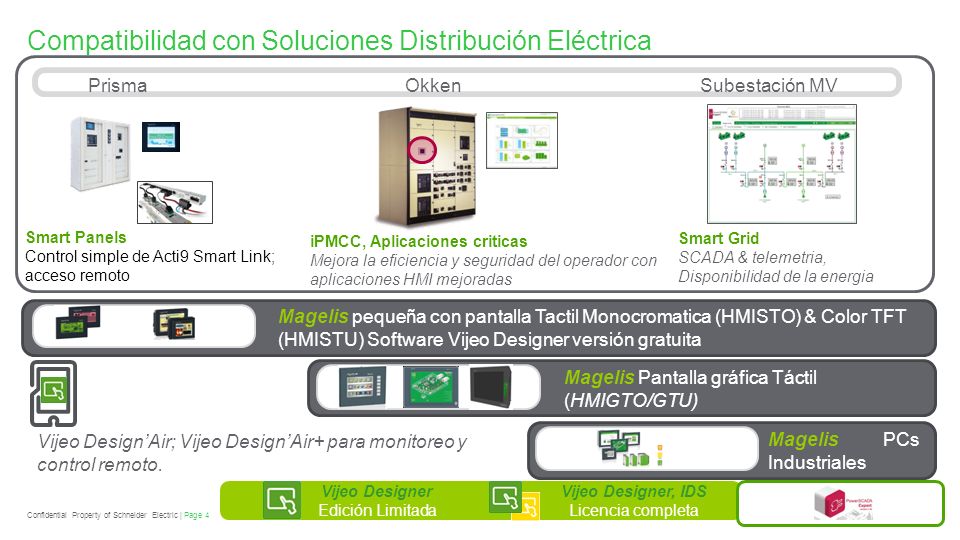

4 Compatibilidad con Soluciones Distribución Eléctrica Page 4Confidential Property of Schneider Electric | Prisma Okken Subestación MV Smart Panels Control simple de Acti9 Smart Link; acceso remoto Magelis pequeña con pantalla Tactil Monocromatica (HMISTO) & Color TFT (HMISTU) Software Vijeo Designer versión gratuita Magelis Pantalla gráfica Táctil (HMIGTO/GTU) Magelis PCs Industriales Vijeo Designer Edición Limitada Vijeo Designer, IDS Licencia completa Vijeo Design’Air; Vijeo Design’Air+ para monitoreo y control remoto. iPMCC, Aplicaciones criticas Mejora la eficiencia y seguridad del operador con aplicaciones HMI mejoradas Smart Grid SCADA & telemetria, Disponibilidad de la energia

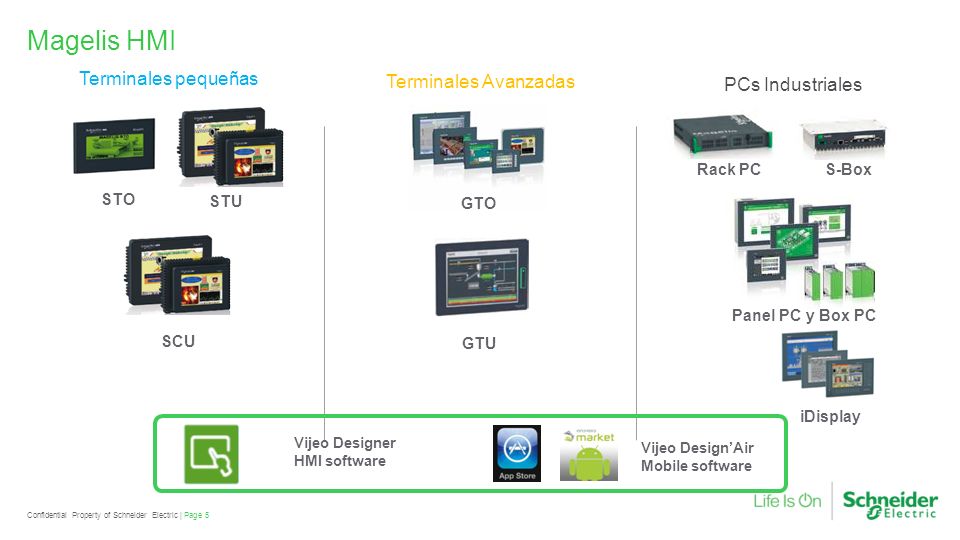

5 Page 5Confidential Property of Schneider Electric | Terminales pequeñas Magelis HMI PCs Industriales Terminales Avanzadas STO STU SCU GTO GTU S-Box iDisplay Panel PC y Box PC Rack PC Vijeo Designer HMI software Vijeo Design’Air Mobile software

6 Page 6Confidential Property of Schneider Electric | Magelis STO

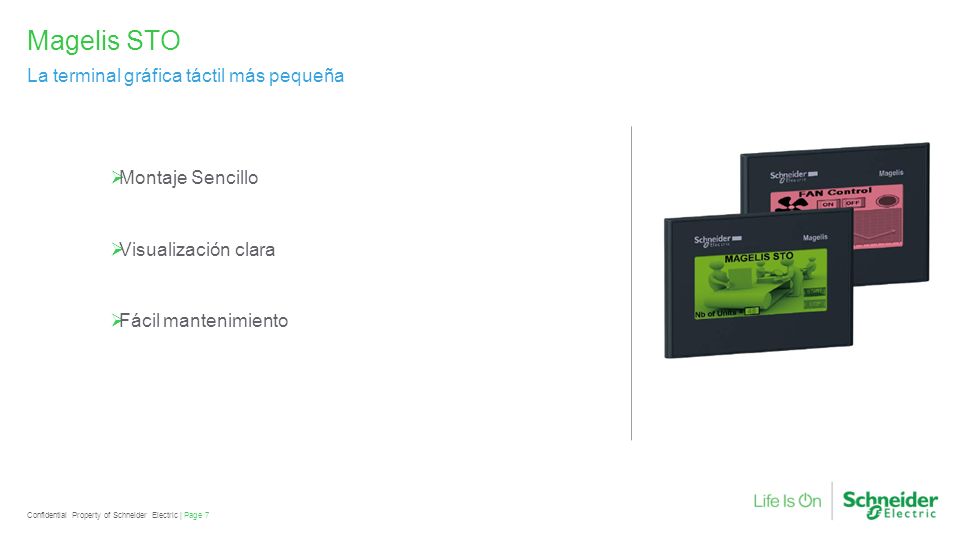

7 Page 7Confidential Property of Schneider Electric | Magelis STO  Montaje Sencillo  Visualización clara  Fácil mantenimiento La terminal gráfica táctil más pequeña

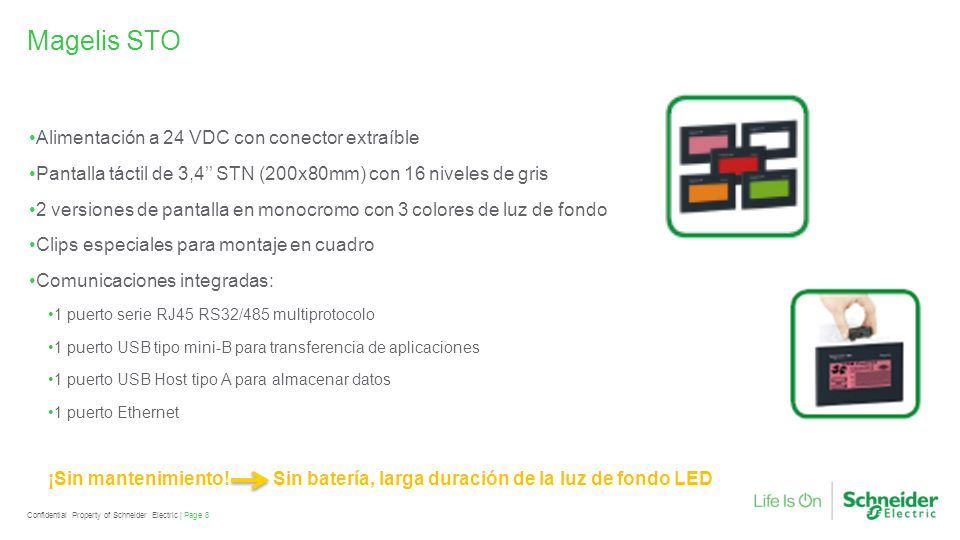

8 Magelis STO Alimentación a 24 VDC con conector extraíble Pantalla táctil de 3,4’’ STN (200x80mm) con 16 niveles de gris 2 versiones de pantalla en monocromo con 3 colores de luz de fondo Clips especiales para montaje en cuadro Comunicaciones integradas: 1 puerto serie RJ45 RS32/485 multiprotocolo 1 puerto USB tipo mini-B para transferencia de aplicaciones 1 puerto USB Host tipo A para almacenar datos 1 puerto Ethernet ¡Sin mantenimiento! Sin batería, larga duración de la luz de fondo LED Page 8Confidential Property of Schneider Electric |

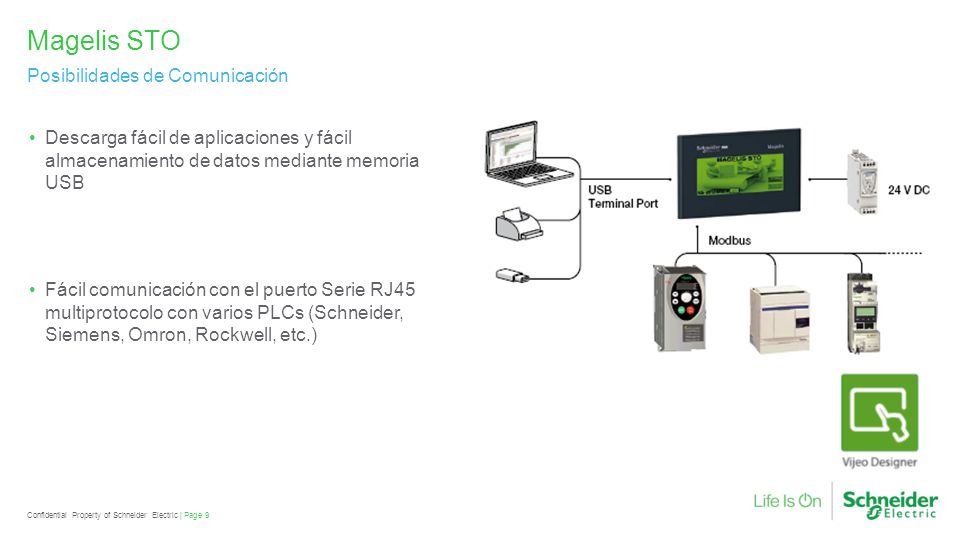

9 Magelis STO Posibilidades de Comunicación Descarga fácil de aplicaciones y fácil almacenamiento de datos mediante memoria USB Fácil comunicación con el puerto Serie RJ45 multiprotocolo con varios PLCs (Schneider, Siemens, Omron, Rockwell, etc.) Page 9Confidential Property of Schneider Electric |

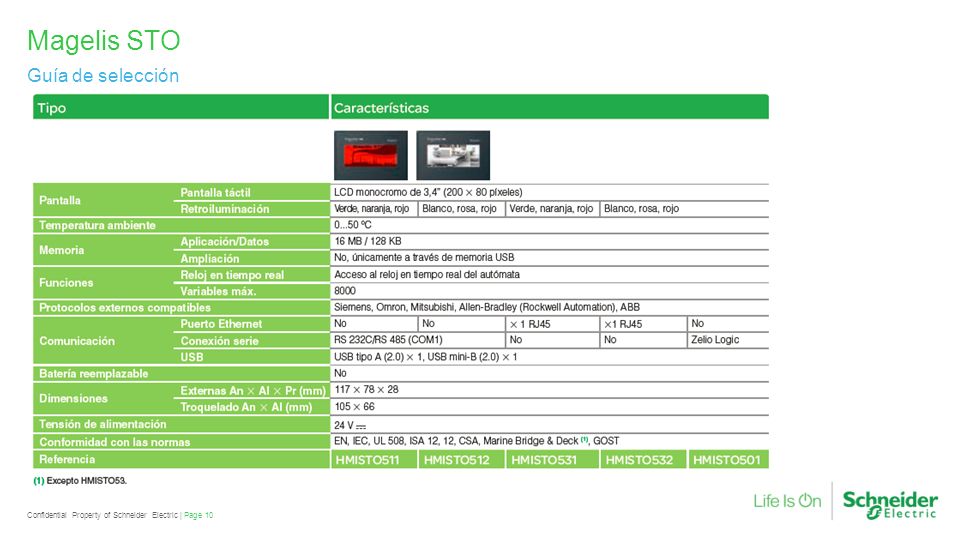

10 Magelis STO Guía de selección Page 10Confidential Property of Schneider Electric |

11 Page 11Confidential Property of Schneider Electric | Magelis STU

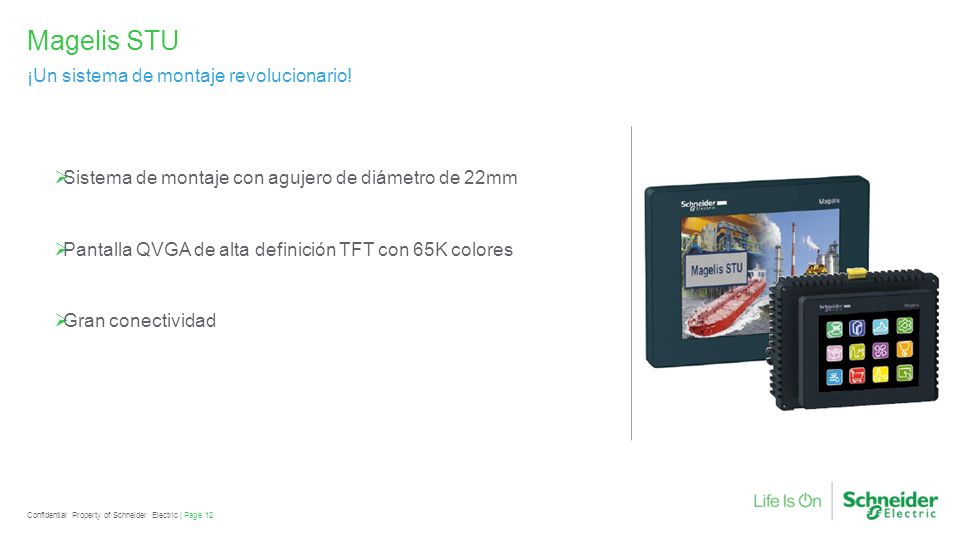

12 Page 12Confidential Property of Schneider Electric | Magelis STU  Sistema de montaje con agujero de diámetro de 22mm  Pantalla QVGA de alta definición TFT con 65K colores  Gran conectividad ¡Un sistema de montaje revolucionario!

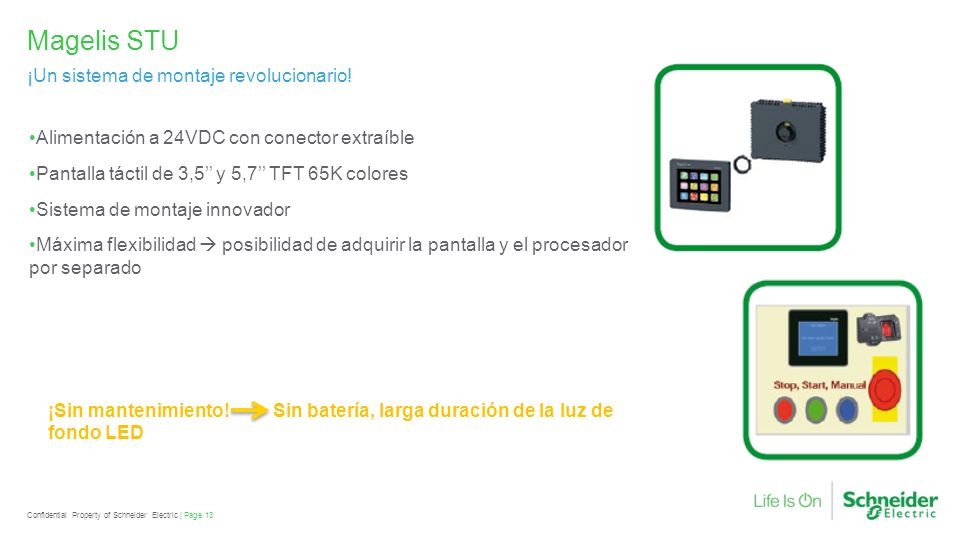

13 Magelis STU Alimentación a 24VDC con conector extraíble Pantalla táctil de 3,5’’ y 5,7’’ TFT 65K colores Sistema de montaje innovador Máxima flexibilidad  posibilidad de adquirir la pantalla y el procesador por separado ¡Sin mantenimiento! Sin batería, larga duración de la luz de fondo LED Page 13Confidential Property of Schneider Electric | ¡Un sistema de montaje revolucionario!

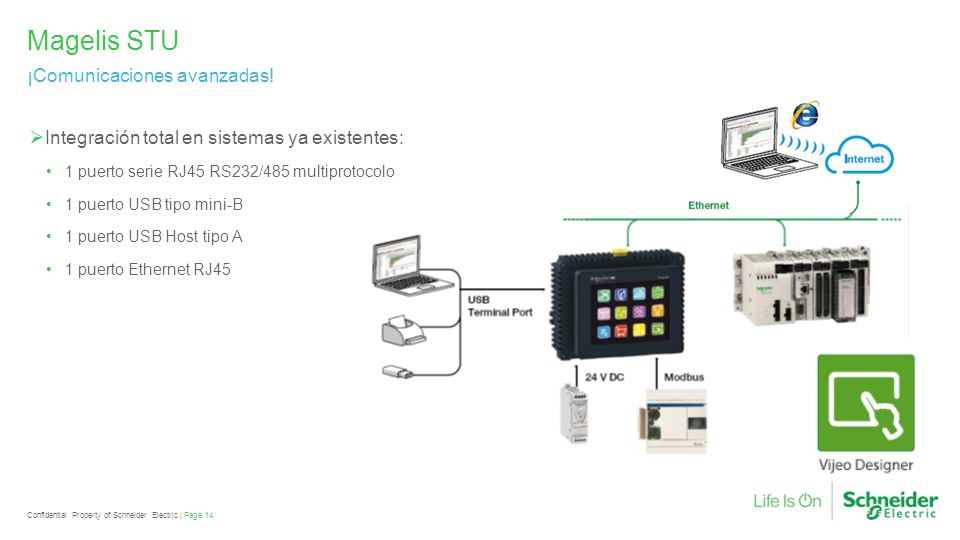

14 Magelis STU ¡Comunicaciones avanzadas!  Integración total en sistemas ya existentes: 1 puerto serie RJ45 RS232/485 multiprotocolo 1 puerto USB tipo mini-B 1 puerto USB Host tipo A 1 puerto Ethernet RJ45 Page 14Confidential Property of Schneider Electric |

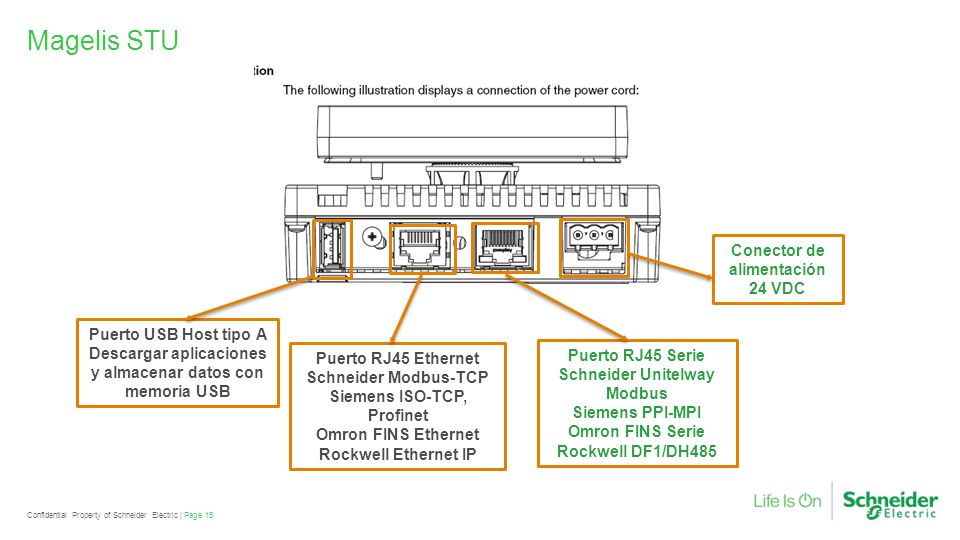

15 Magelis STU Page 15Confidential Property of Schneider Electric | Puerto RJ45 Ethernet Schneider Modbus-TCP Siemens ISO-TCP, Profinet Omron FINS Ethernet Rockwell Ethernet IP Conector de alimentación 24 VDC Puerto RJ45 Serie Schneider Unitelway Modbus Siemens PPI-MPI Omron FINS Serie Rockwell DF1/DH485 Puerto USB Host tipo A Descargar aplicaciones y almacenar datos con memoria USB

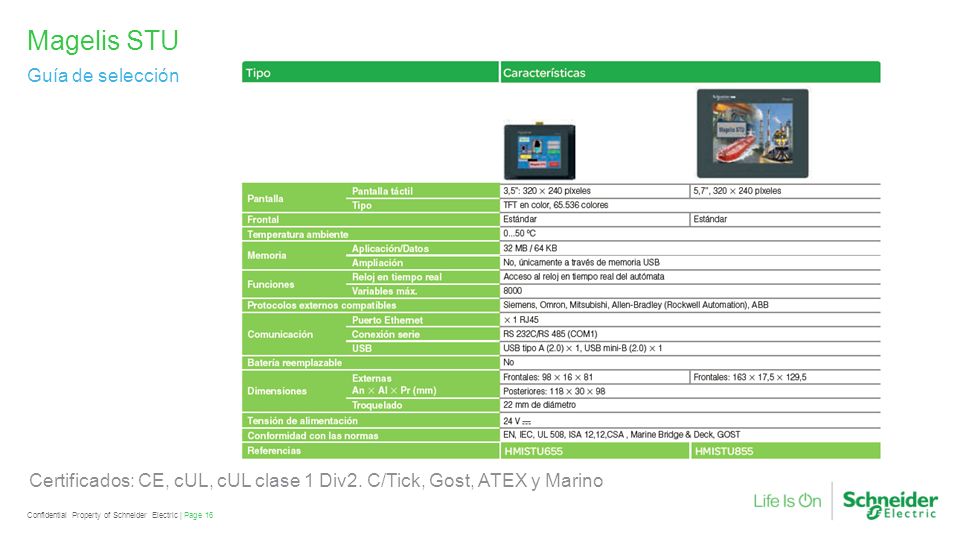

16 Magelis STU Guía de selección Page 16Confidential Property of Schneider Electric | Certificados: CE, cUL, cUL clase 1 Div2. C/Tick, Gost, ATEX y Marino

17 Page 17Confidential Property of Schneider Electric | Magelis SCU

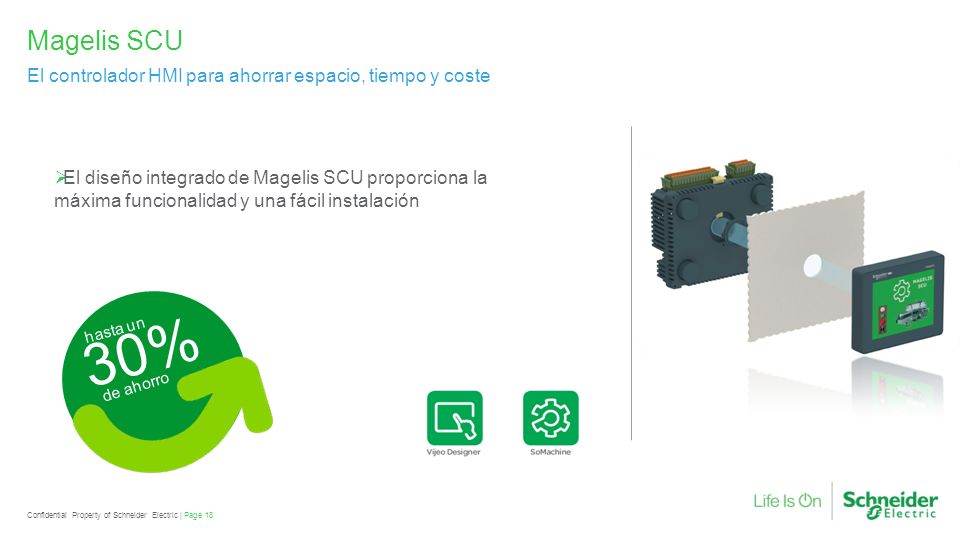

18 Page 18Confidential Property of Schneider Electric | Magelis SCU  El diseño integrado de Magelis SCU proporciona la máxima funcionalidad y una fácil instalación El controlador HMI para ahorrar espacio, tiempo y coste 30% hasta un de ahorro

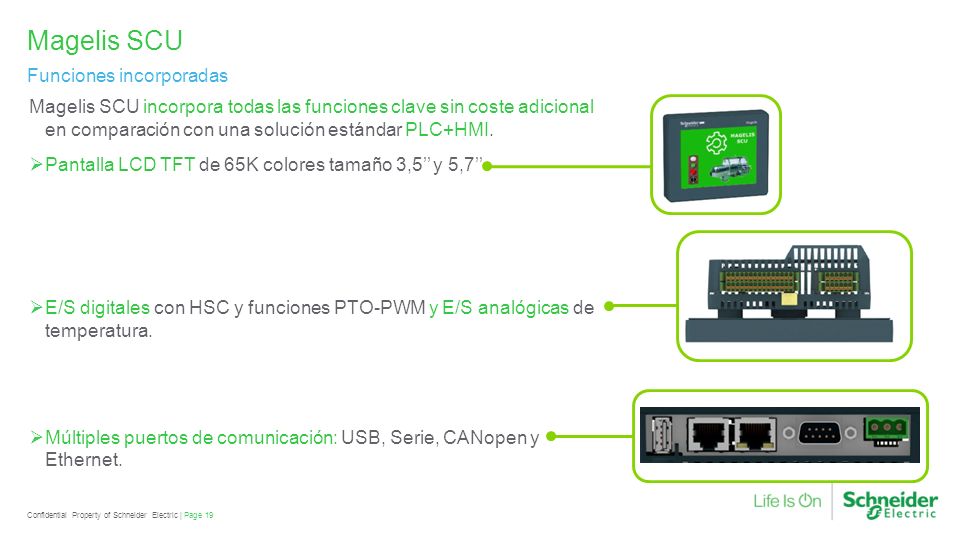

19 Magelis SCU Funciones incorporadas Magelis SCU incorpora todas las funciones clave sin coste adicional en comparación con una solución estándar PLC+HMI.  Pantalla LCD TFT de 65K colores tamaño 3,5’’ y 5,7’’  E/S digitales con HSC y funciones PTO-PWM y E/S analógicas de temperatura.  Múltiples puertos de comunicación: USB, Serie, CANopen y Ethernet. Page 19Confidential Property of Schneider Electric |

20 Magelis SCU Minimiza el esfuerzo y el tiempo de instalación  Montaje rápido: el sistema “Push Button” permite una instalación tan fácil como la de un simple pulsador.  Flexible: posibilidad de fijar el módulo de control en un carril DIN separado de la pantalla mediante un cable de extensión (3m o 5m).  Sin herramientas: borneros de E/S extraíbles y sin tornillos de fijación Page 20Confidential Property of Schneider Electric | Ø 22

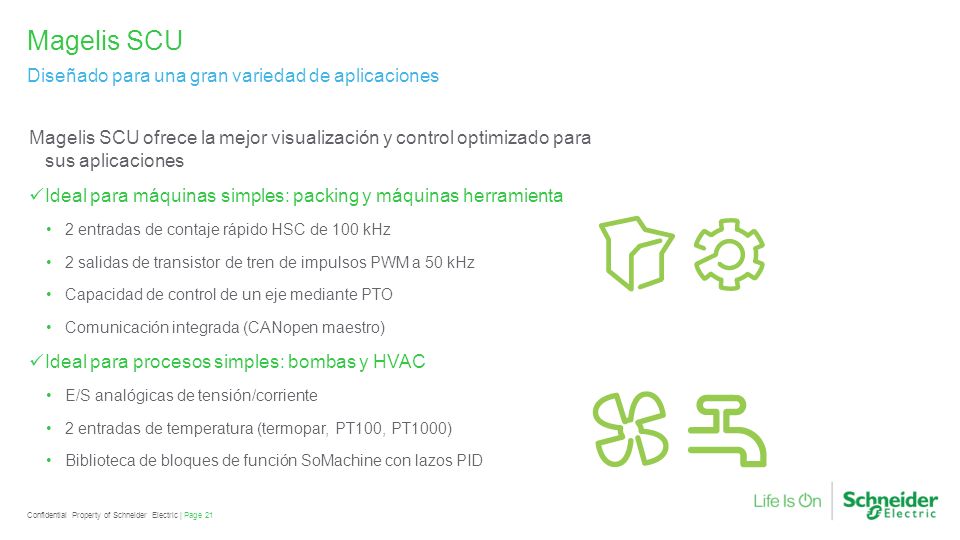

21 Magelis SCU Diseñado para una gran variedad de aplicaciones Magelis SCU ofrece la mejor visualización y control optimizado para sus aplicaciones Ideal para máquinas simples: packing y máquinas herramienta 2 entradas de contaje rápido HSC de 100 kHz 2 salidas de transistor de tren de impulsos PWM a 50 kHz Capacidad de control de un eje mediante PTO Comunicación integrada (CANopen maestro) Ideal para procesos simples: bombas y HVAC E/S analógicas de tensión/corriente 2 entradas de temperatura (termopar, PT100, PT1000) Biblioteca de bloques de función SoMachine con lazos PID Page 21Confidential Property of Schneider Electric |

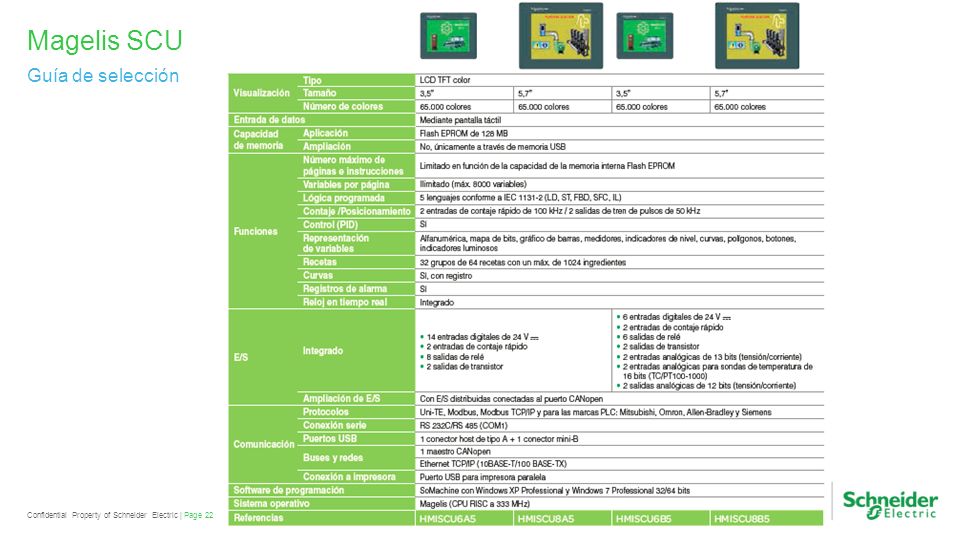

22 Magelis SCU Guía de selección Page 22Confidential Property of Schneider Electric |

23 Page 23Confidential Property of Schneider Electric | Magelis GTO

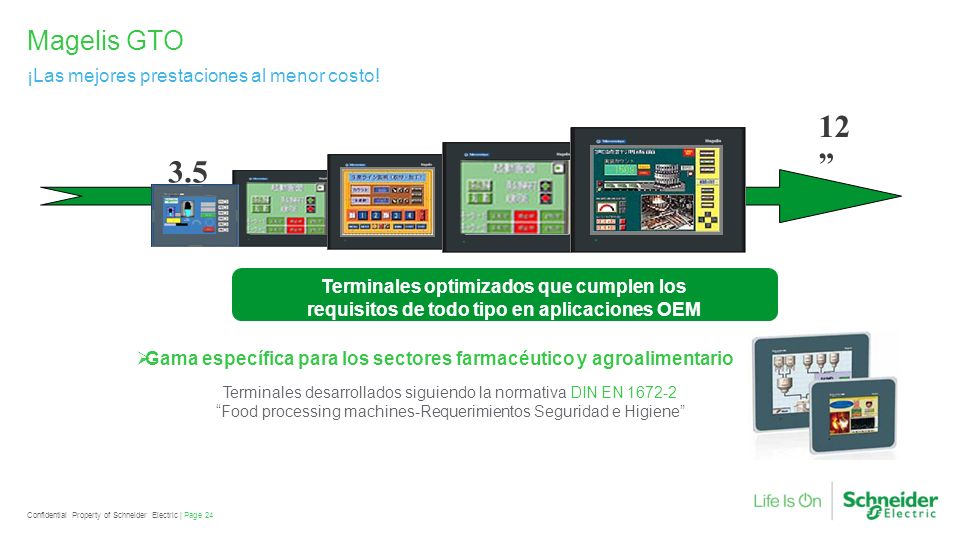

24 ¡Las mejores prestaciones al menor costo! Page 24Confidential Property of Schneider Electric | 12 ” 3.5 ” Terminales optimizados que cumplen los requisitos de todo tipo en aplicaciones OEM  Gama específica para los sectores farmacéutico y agroalimentario Terminales desarrollados siguiendo la normativa DIN EN 1672-2 “Food processing machines-Requerimientos Seguridad e Higiene”

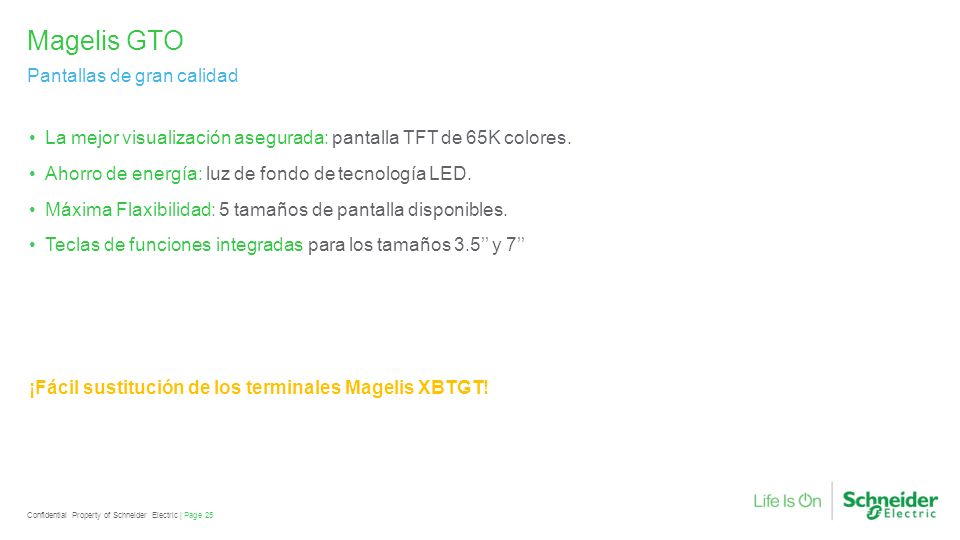

25 Magelis GTO Pantallas de gran calidad La mejor visualización asegurada: pantalla TFT de 65K colores. Ahorro de energía: luz de fondo de tecnología LED. Máxima Flaxibilidad: 5 tamaños de pantalla disponibles. Teclas de funciones integradas para los tamaños 3.5’’ y 7’’ ¡Fácil sustitución de los terminales Magelis XBTGT! Page 25Confidential Property of Schneider Electric |

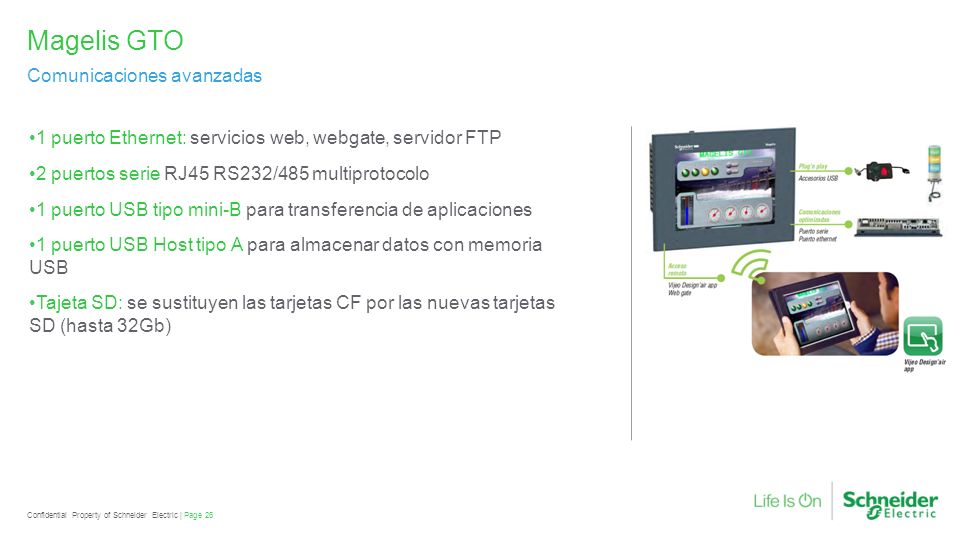

26 Page 26Confidential Property of Schneider Electric | Magelis GTO 1 puerto Ethernet: servicios web, webgate, servidor FTP 2 puertos serie RJ45 RS232/485 multiprotocolo 1 puerto USB tipo mini-B para transferencia de aplicaciones 1 puerto USB Host tipo A para almacenar datos con memoria USB Tajeta SD: se sustituyen las tarjetas CF por las nuevas tarjetas SD (hasta 32Gb) Comunicaciones avanzadas

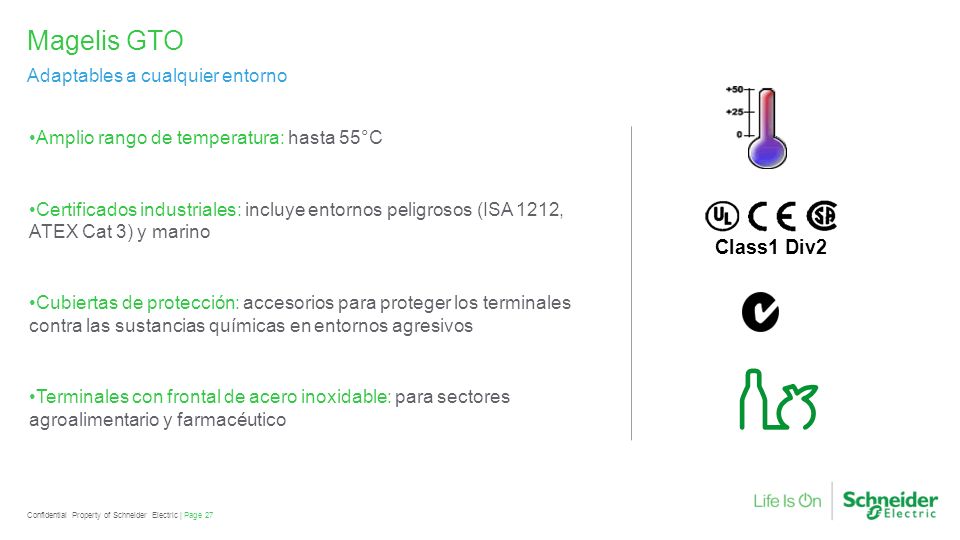

27 Page 27Confidential Property of Schneider Electric | Magelis GTO Amplio rango de temperatura: hasta 55°C Certificados industriales: incluye entornos peligrosos (ISA 1212, ATEX Cat 3) y marino Cubiertas de protección: accesorios para proteger los terminales contra las sustancias químicas en entornos agresivos Terminales con frontal de acero inoxidable: para sectores agroalimentario y farmacéutico Adaptables a cualquier entorno Class1 Div2

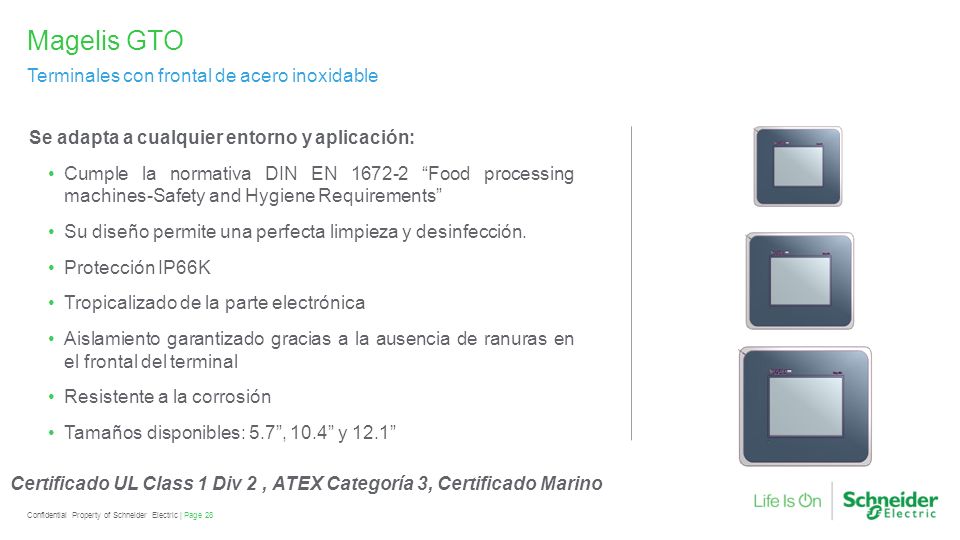

28 Page 28Confidential Property of Schneider Electric | Magelis GTO Se adapta a cualquier entorno y aplicación: Cumple la normativa DIN EN 1672-2 “Food processing machines-Safety and Hygiene Requirements” Su diseño permite una perfecta limpieza y desinfección. Protección IP66K Tropicalizado de la parte electrónica Aislamiento garantizado gracias a la ausencia de ranuras en el frontal del terminal Resistente a la corrosión Tamaños disponibles: 5.7”, 10.4” y 12.1” Terminales con frontal de acero inoxidable Certificado UL Class 1 Div 2, ATEX Categoría 3, Certificado Marino

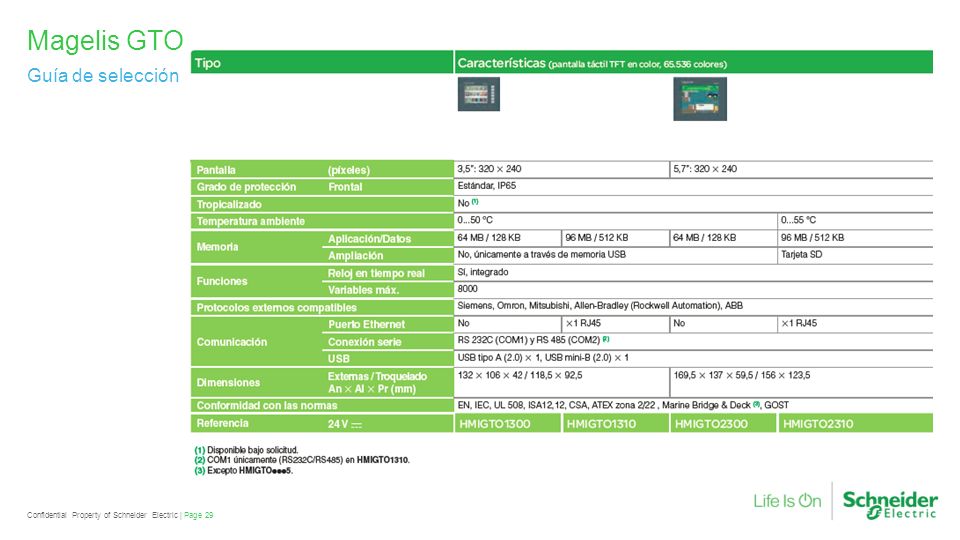

29 Magelis GTO Guía de selección Page 29Confidential Property of Schneider Electric |

30 Page 30Confidential Property of Schneider Electric | Magelis GTU

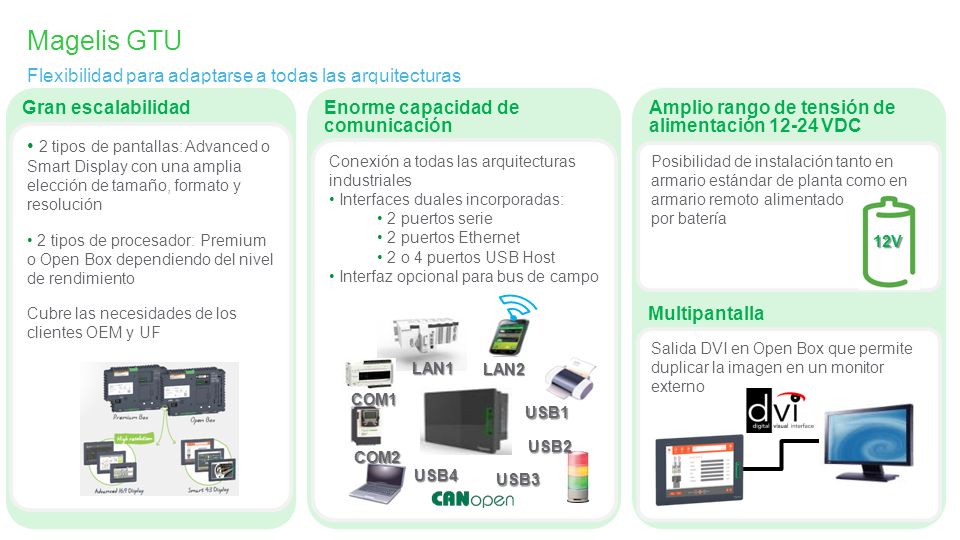

31 Flexibilidad para adaptarse a todas las arquitecturas Page 31Confidential Property of Schneider Electric | Gran escalabilidad 2 tipos de pantallas: Advanced o Smart Display con una amplia elección de tamaño, formato y resolución 2 tipos de procesador: Premium o Open Box dependiendo del nivel de rendimiento Cubre las necesidades de los clientes OEM y UF Enorme capacidad de comunicación Conexión a todas las arquitecturas industriales Interfaces duales incorporadas: 2 puertos serie 2 puertos Ethernet 2 o 4 puertos USB Host Interfaz opcional para bus de campo Amplio rango de tensión de alimentación 12-24 VDC Salida DVI en Open Box que permite duplicar la imagen en un monitor externo LAN2 LAN1 USB1 USB2 USB3 USB4 COM2 COM1 Multipantalla Posibilidad de instalación tanto en armario estándar de planta como en armario remoto alimentado por batería 12V

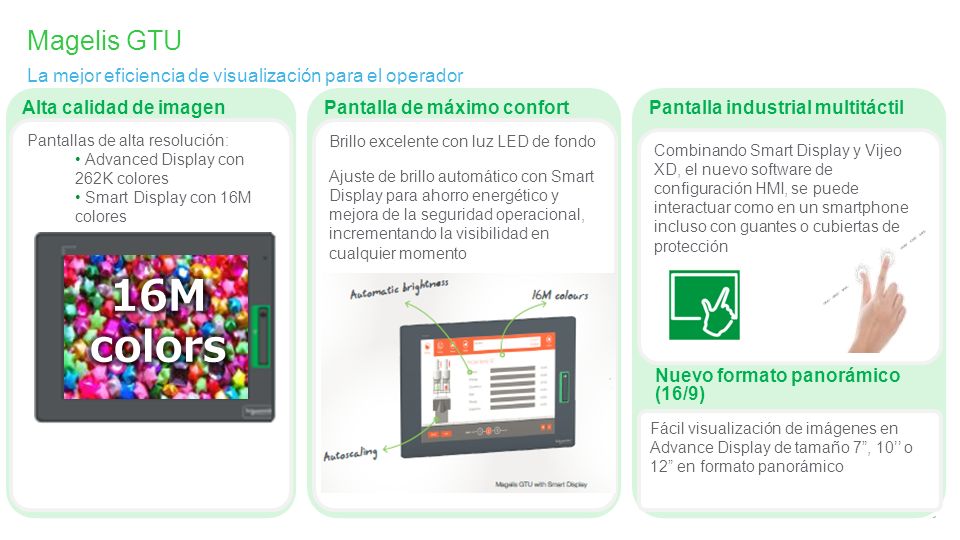

32 Magelis GTU La mejor eficiencia de visualización para el operador Page 32Confidential Property of Schneider Electric | Alta calidad de imagen Pantallas de alta resolución: Advanced Display con 262K colores Smart Display con 16M colores Pantalla de máximo confort Brillo excelente con luz LED de fondo Ajuste de brillo automático con Smart Display para ahorro energético y mejora de la seguridad operacional, incrementando la visibilidad en cualquier momento Pantalla industrial multitáctil Fácil visualización de imágenes en Advance Display de tamaño 7”, 10’’ o 12” en formato panorámico Nuevo formato panorámico (16/9) Combinando Smart Display y Vijeo XD, el nuevo software de configuración HMI, se puede interactuar como en un smartphone incluso con guantes o cubiertas de protección

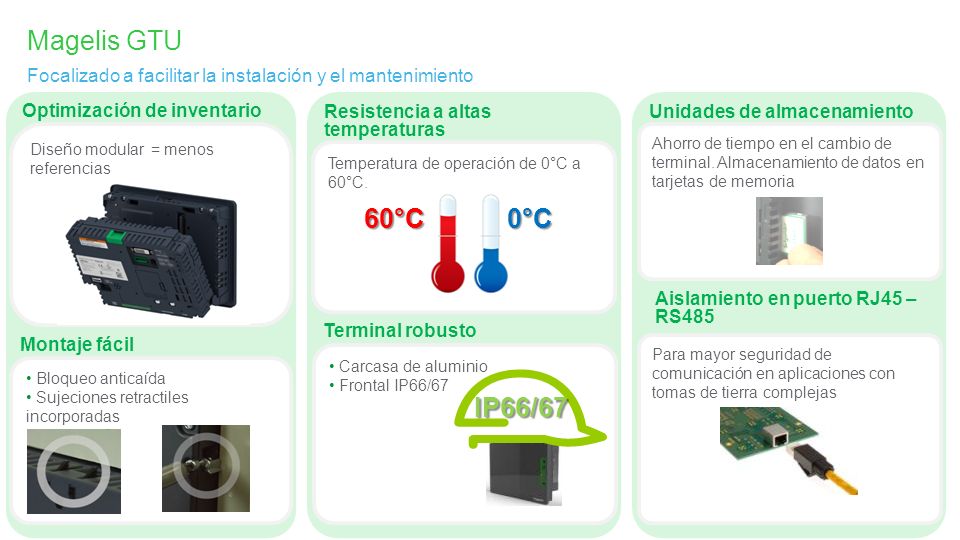

33 Magelis GTU Focalizado a facilitar la instalación y el mantenimiento Page 33Confidential Property of Schneider Electric | Optimización de inventario Diseño modular = menos referencias Resistencia a altas temperaturas Temperatura de operación de 0°C a 60°C. Unidades de almacenamiento Para mayor seguridad de comunicación en aplicaciones con tomas de tierra complejas Aislamiento en puerto RJ45 – RS485 Ahorro de tiempo en el cambio de terminal. Almacenamiento de datos en tarjetas de memoria Montaje fácil Bloqueo anticaída Sujeciones retractiles incorporadas 60°C Terminal robusto Carcasa de aluminio Frontal IP66/67 0°C IP66/67

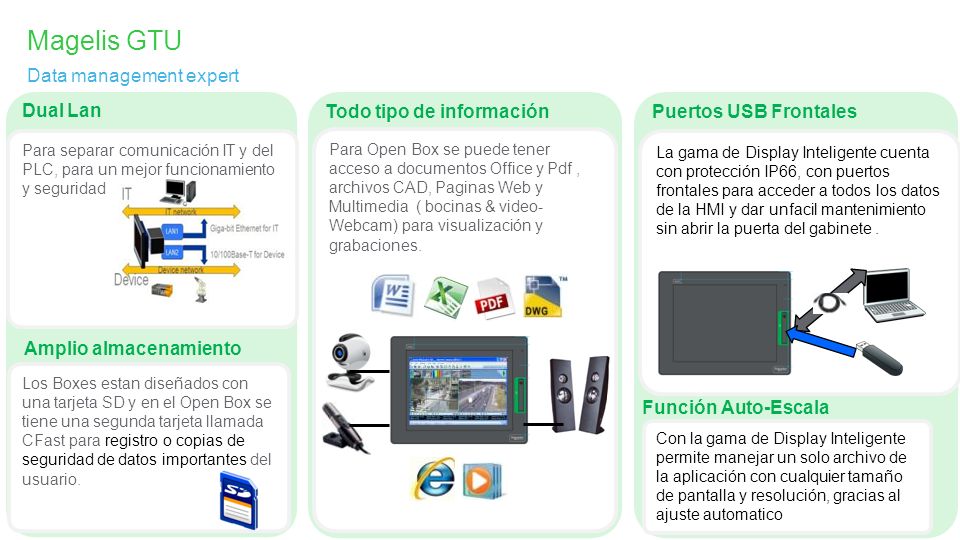

34 Magelis GTU Data management expert Page 34Confidential Property of Schneider Electric | Dual Lan Para separar comunicación IT y del PLC, para un mejor funcionamiento y seguridad Todo tipo de información Para Open Box se puede tener acceso a documentos Office y Pdf, archivos CAD, Paginas Web y Multimedia ( bocinas & video- Webcam) para visualización y grabaciones. Los Boxes estan diseñados con una tarjeta SD y en el Open Box se tiene una segunda tarjeta llamada CFast para registro o copias de seguridad de datos importantes del usuario. Amplio almacenamiento Puertos USB Frontales La gama de Display Inteligente cuenta con protección IP66, con puertos frontales para acceder a todos los datos de la HMI y dar unfacil mantenimiento sin abrir la puerta del gabinete. Función Auto-Escala Con la gama de Display Inteligente permite manejar un solo archivo de la aplicación con cualquier tamaño de pantalla y resolución, gracias al ajuste automatico

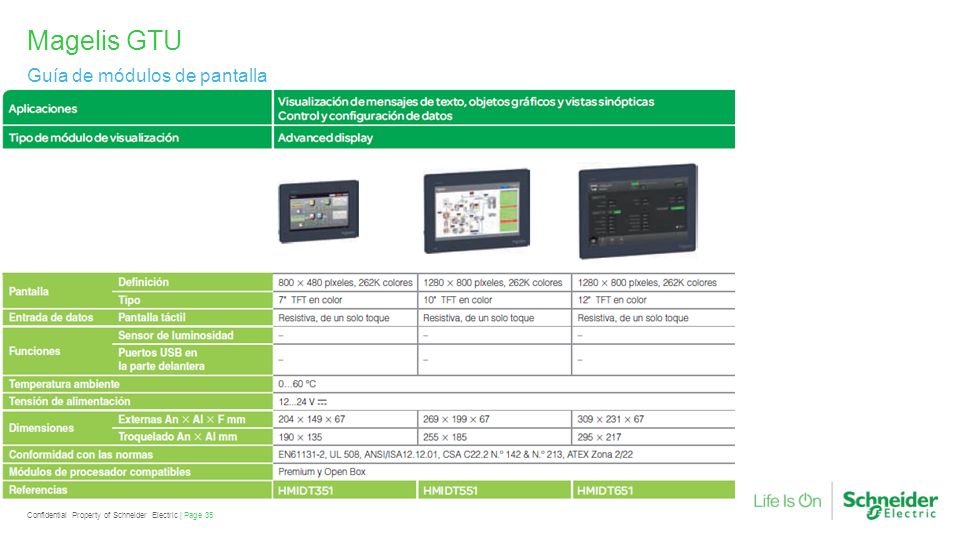

35 Magelis GTU Guía de módulos de pantalla Page 35Confidential Property of Schneider Electric |

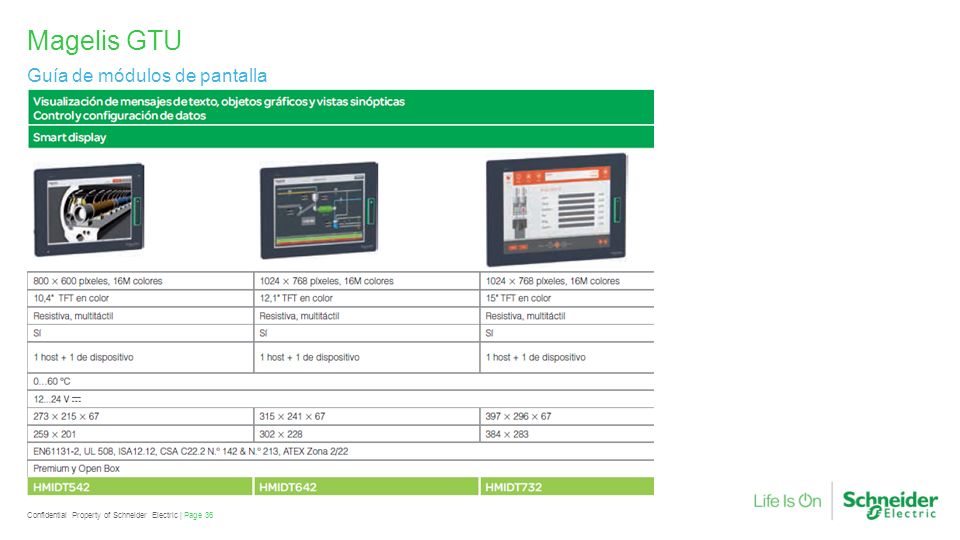

36 Magelis GTU Guía de módulos de pantalla Page 36Confidential Property of Schneider Electric |

37 Page 37Confidential Property of Schneider Electric | Accesorios USB para HMI y Software Vijeo

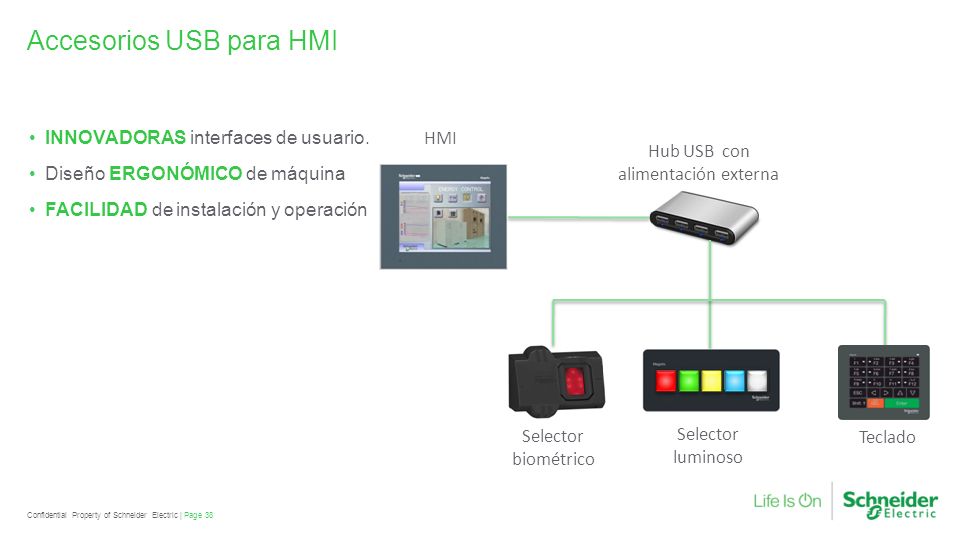

38 Accesorios USB para HMI INNOVADORAS interfaces de usuario. Diseño ERGONÓMICO de máquina FACILIDAD de instalación y operación Page 38Confidential Property of Schneider Electric | HMI Selector biométrico Selector luminoso Teclado Hub USB con alimentación externa

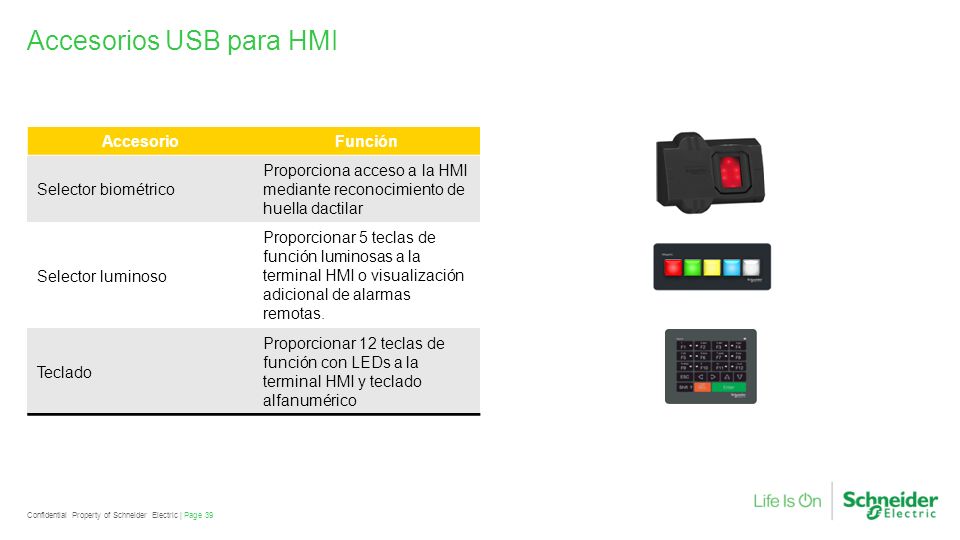

39 Page 39Confidential Property of Schneider Electric | Accesorios USB para HMI AccesorioFunción Selector biométrico Proporciona acceso a la HMI mediante reconocimiento de huella dactilar Selector luminoso Proporcionar 5 teclas de función luminosas a la terminal HMI o visualización adicional de alarmas remotas. Teclado Proporcionar 12 teclas de función con LEDs a la terminal HMI y teclado alfanumérico

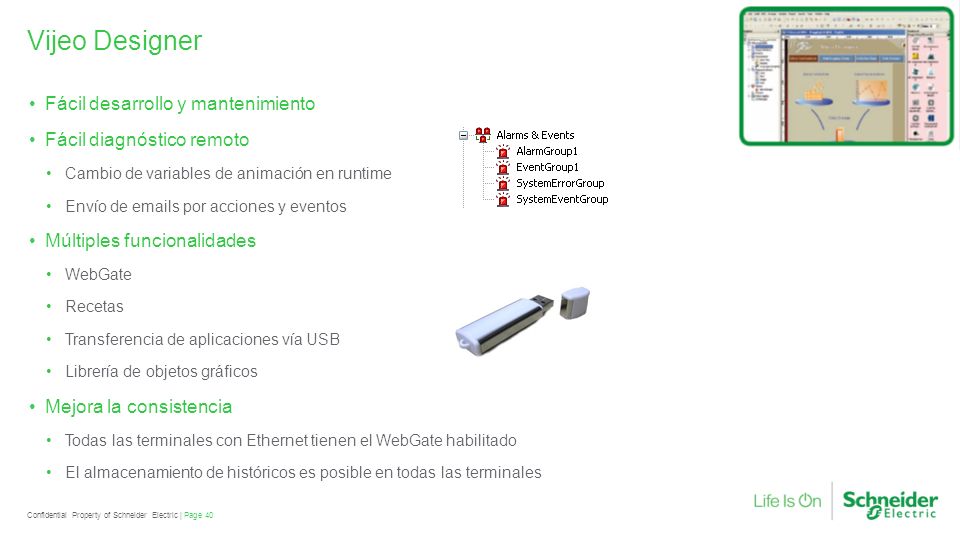

40 Vijeo Designer Fácil desarrollo y mantenimiento Fácil diagnóstico remoto Cambio de variables de animación en runtime Envío de emails por acciones y eventos Múltiples funcionalidades WebGate Recetas Transferencia de aplicaciones vía USB Librería de objetos gráficos Mejora la consistencia Todas las terminales con Ethernet tienen el WebGate habilitado El almacenamiento de históricos es posible en todas las terminales Page 40Confidential Property of Schneider Electric |

41 Vijeo Desing’Air Vijeo Design’Air es una nueva aplicación que permite conectarse remotamente a la terminal HMI a través de una Tablet o Smartphone permitiendo interactuar con el sistema de control. Compatibilidad: Andriod  2.3.3 o superior iOS  versión 6 o superior El usuario también puede conectarse remotamente de forma gratuíta a través del WebGate, utilizando un navegador para visualizar y controlar el sistema. Page 41Confidential Property of Schneider Electric |

42 Questions? Page 42Confidential Property of Schneider Electric |

43 THANK YOU. Page 43Confidential Property of Schneider Electric |
