Valencia 27 Mayo 2010 Fernando Urbano Diego Real Máñez Investigador Principal: Juan José Hernandez Rey KM3NeT - ANTARES.

Presentación del tema: "Valencia 27 Mayo 2010 Fernando Urbano Diego Real Máñez Investigador Principal: Juan José Hernandez Rey KM3NeT - ANTARES."— Transcripción de la presentación:

1 Valencia 27 Mayo 2010 Fernando Urbano Diego Real Máñez Investigador Principal: Juan José Hernandez Rey KM3NeT - ANTARES

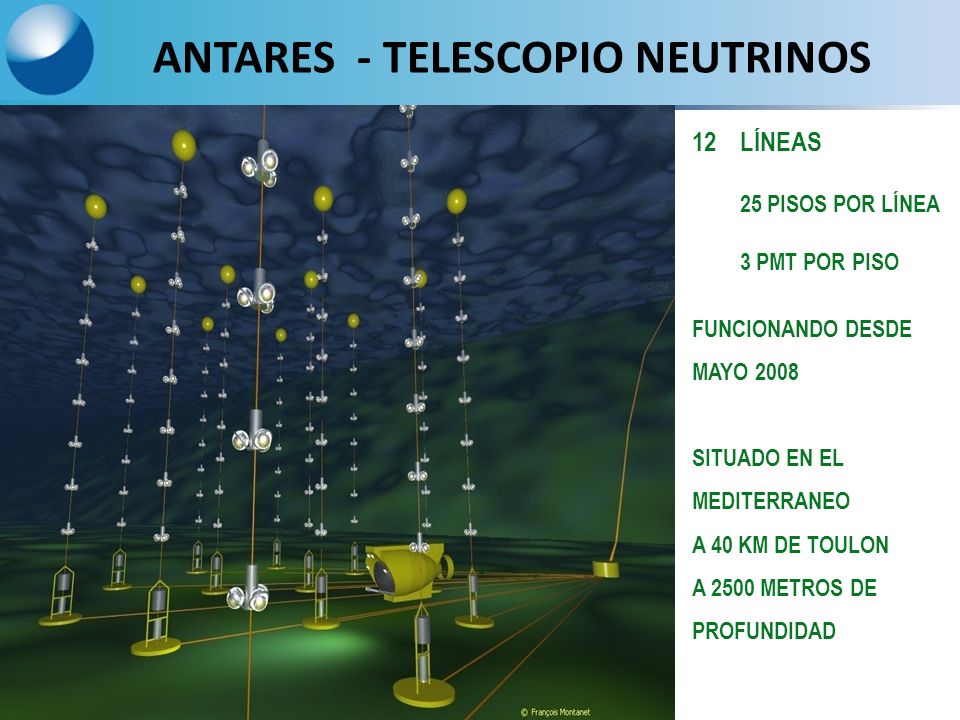

2 ANTARES - TELESCOPIO NEUTRINOS 12LÍNEAS 25 PISOS POR LÍNEA 3 PMT POR PISO FUNCIONANDO DESDE MAYO 2008 SITUADO EN EL MEDITERRANEO A 40 KM DE TOULON A 2500 METROS DE PROFUNDIDAD

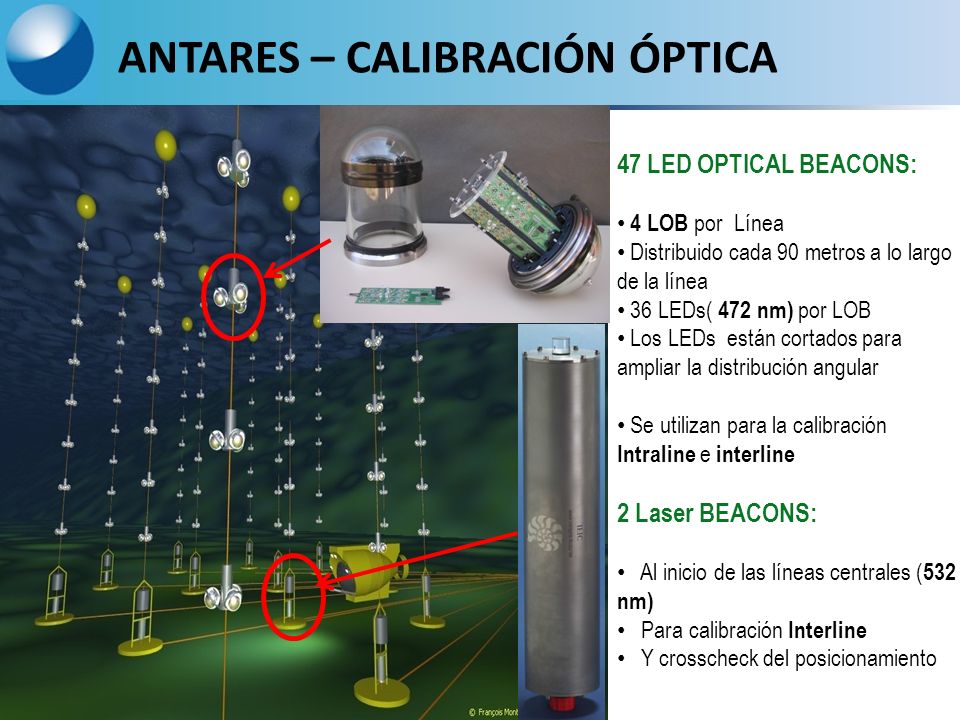

3 ANTARES – CALIBRACIÓN ÓPTICA 47 LED OPTICAL BEACONS: 4 LOB por Línea Distribuido cada 90 metros a lo largo de la línea 36 LEDs( 472 nm) por LOB Los LEDs están cortados para ampliar la distribución angular Se utilizan para la calibración Intraline e interline 2 Laser BEACONS: Al inicio de las líneas centrales ( 532 nm) Para calibración Interline Y crosscheck del posicionamiento

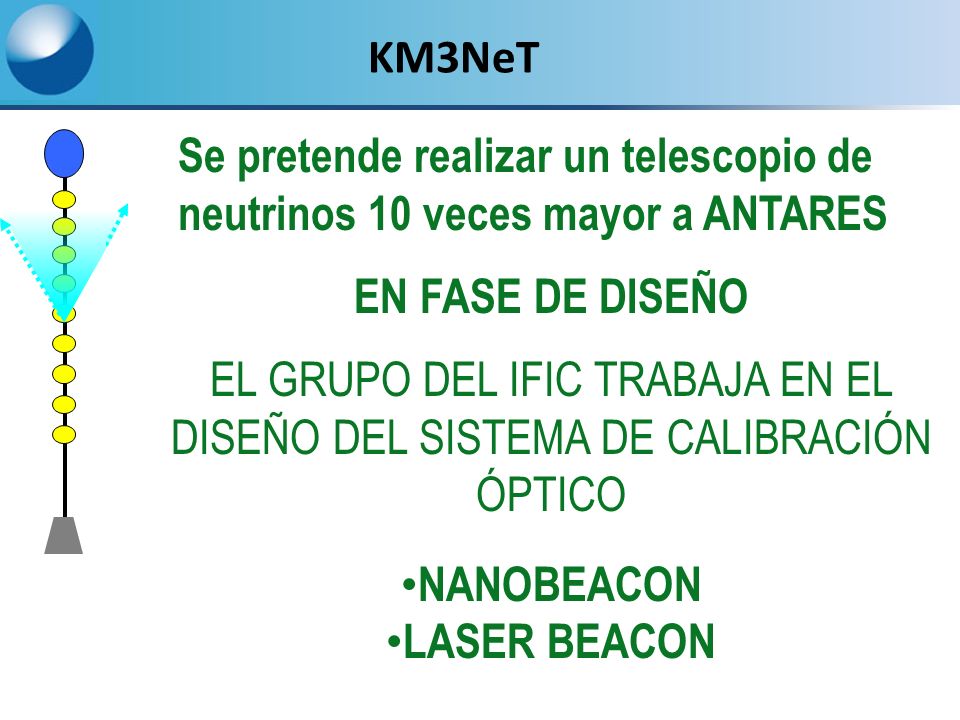

4 KM3NeT Se pretende realizar un telescopio de neutrinos 10 veces mayor a ANTARES EN FASE DE DISEÑO EL GRUPO DEL IFIC TRABAJA EN EL DISEÑO DEL SISTEMA DE CALIBRACIÓN ÓPTICO NANOBEACON LASER BEACON

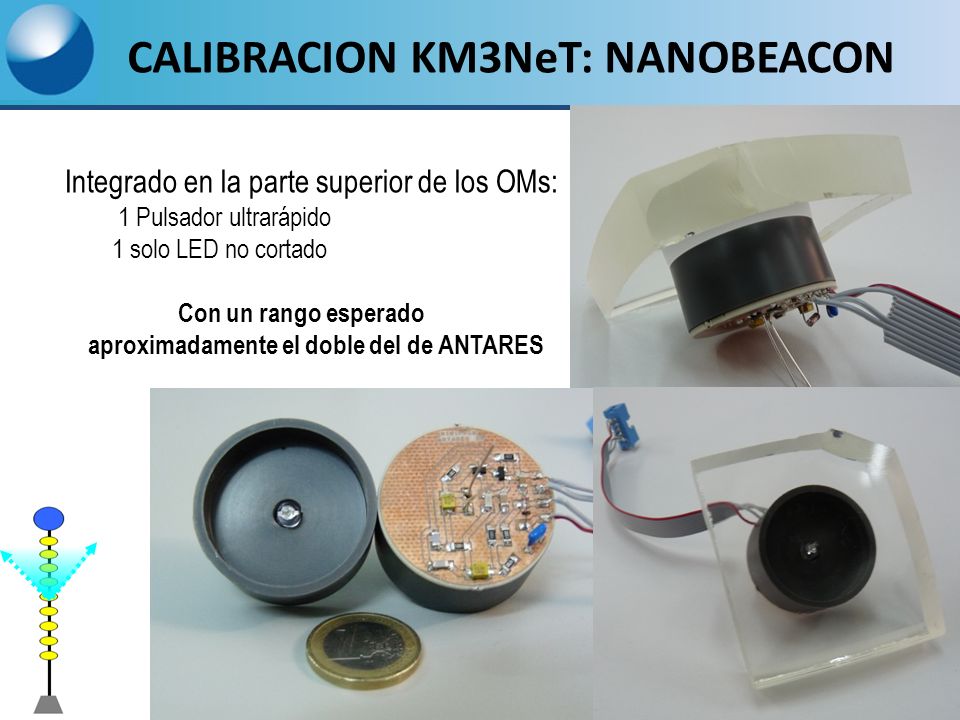

5 CALIBRACION KM3NeT: NANOBEACON Integrado en la parte superior de los OMs: 1 Pulsador ultrarápido 1 solo LED no cortado Con un rango esperado aproximadamente el doble del de ANTARES

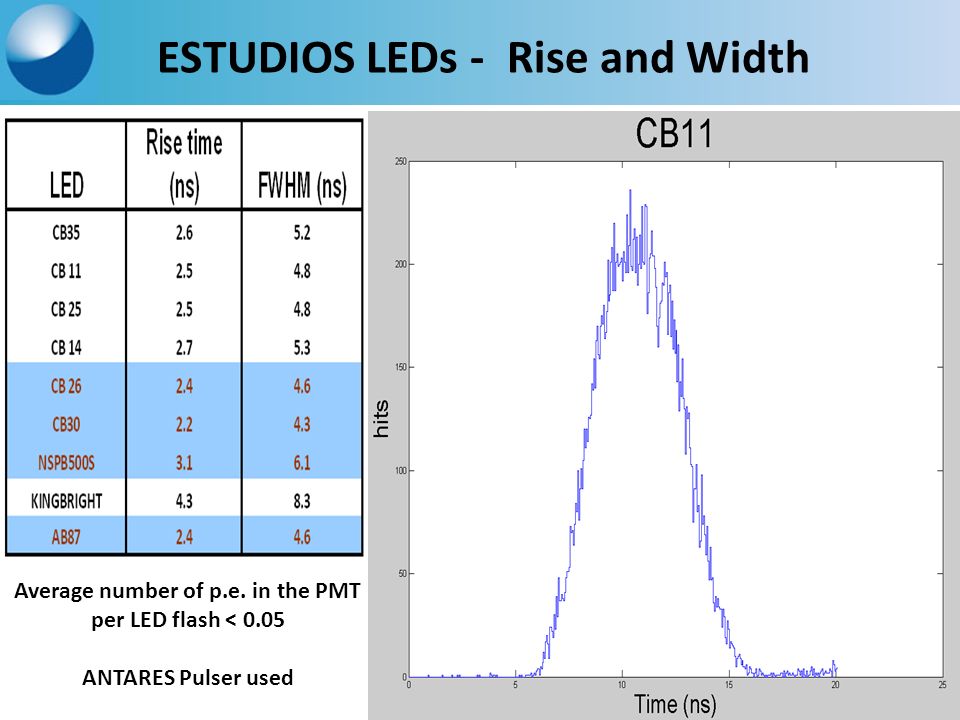

6 ESTUDIOS LEDs - Rise and Width Average number of p.e. in the PMT per LED flash < 0.05 ANTARES Pulser used

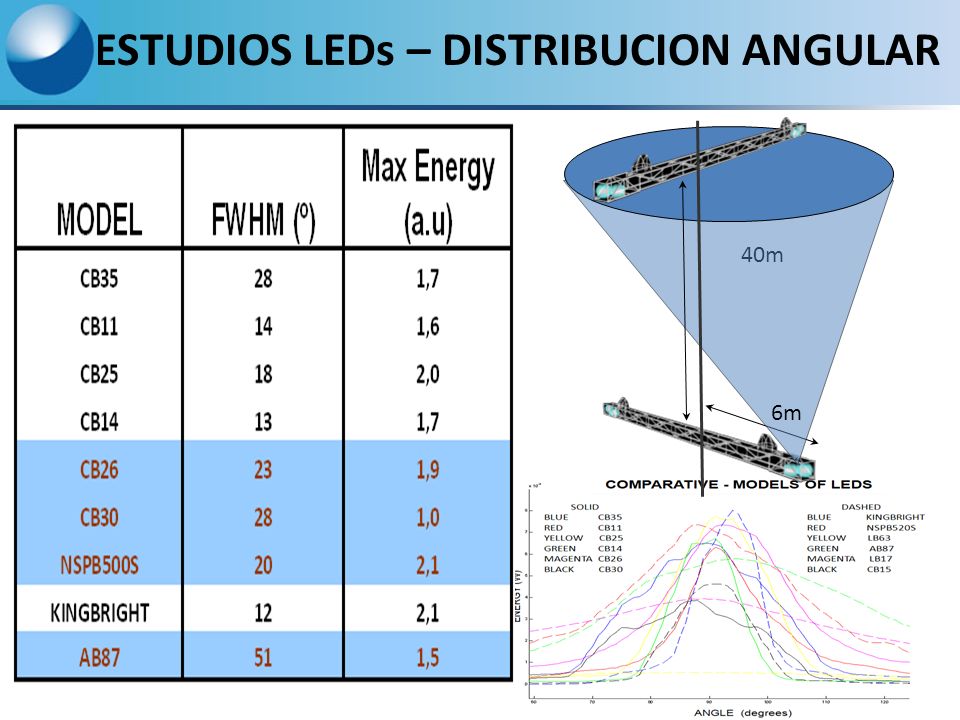

7 ESTUDIOS LEDs – DISTRIBUCION ANGULAR 40m 6m

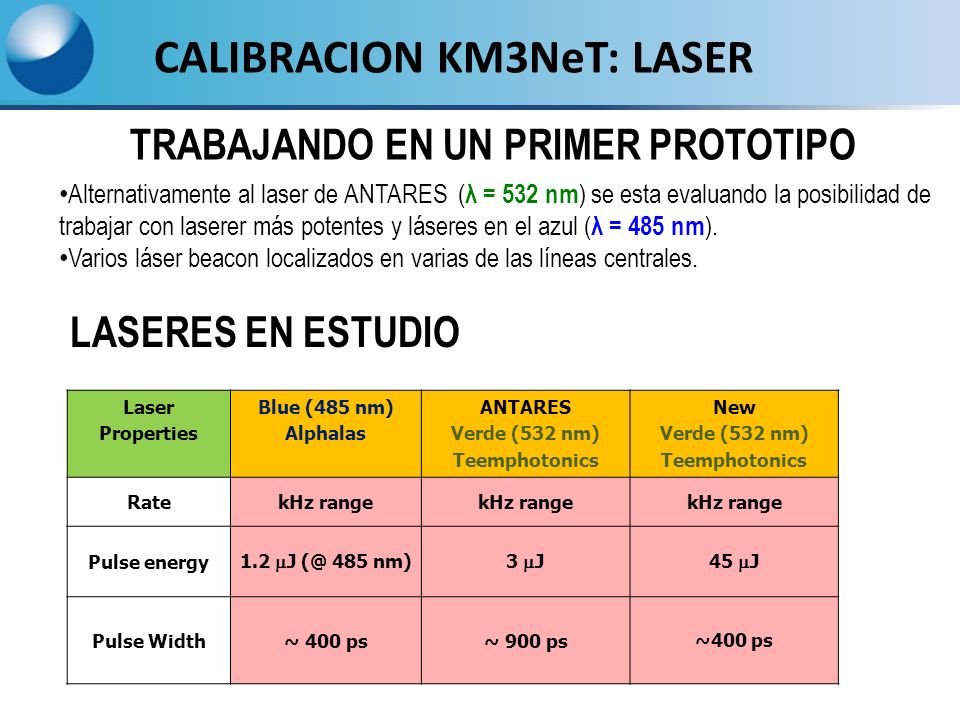

8 CALIBRACION KM3NeT: LASER Laser Properties Blue (485 nm) Alphalas ANTARES Verde (532 nm) Teemphotonics New Verde (532 nm) Teemphotonics RatekHz range Pulse energy 1.2  J (@ 485 nm)3  J45  J Pulse Width~ 400 ps~ 900 ps~400 ps LASERES EN ESTUDIO Alternativamente al laser de ANTARES ( λ = 532 nm ) se esta evaluando la posibilidad de trabajar con laserer más potentes y láseres en el azul ( λ = 485 nm ). Varios láser beacon localizados en varias de las líneas centrales. TRABAJANDO EN UN PRIMER PROTOTIPO

9 INSTRUMENTACION 1 OSCILOSCOPIO (LECROY) DE 6 GHz y 40 GSamples/sec 4 Canales 1 OSCILOSCOPIO (LECROY) DE 500 MHZ y 10 GSamples/sec 4 Canales 1 GENERADOR DE FUNCIONES ALEATORIO DE 2 CANALES DE 1 GSamples/sec

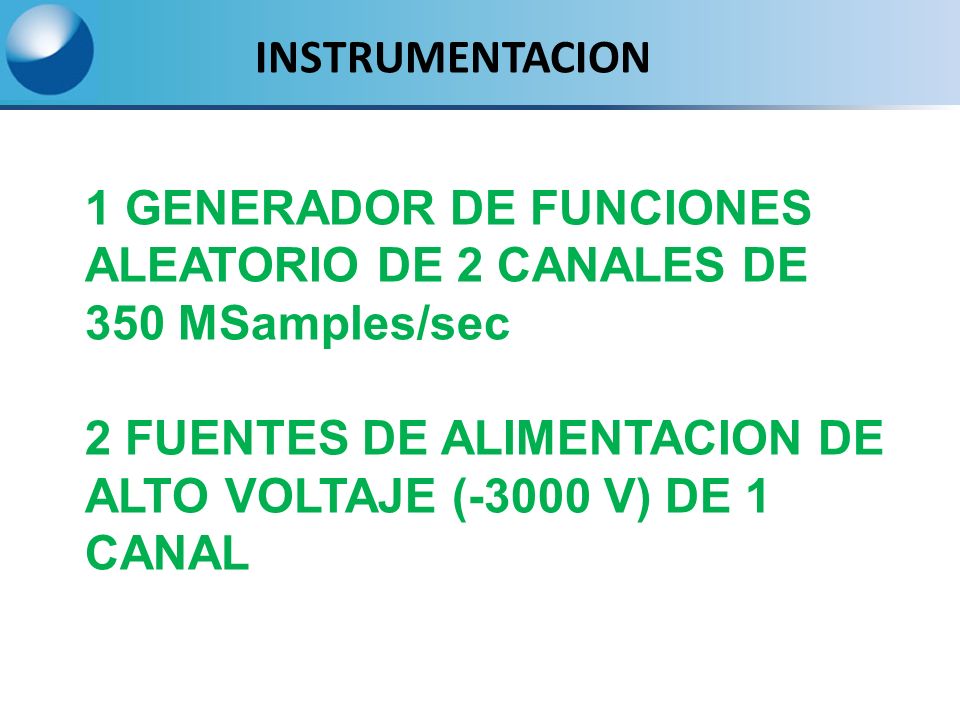

10 INSTRUMENTACION 1 GENERADOR DE FUNCIONES ALEATORIO DE 2 CANALES DE 350 MSamples/sec 2 FUENTES DE ALIMENTACION DE ALTO VOLTAJE (-3000 V) DE 1 CANAL

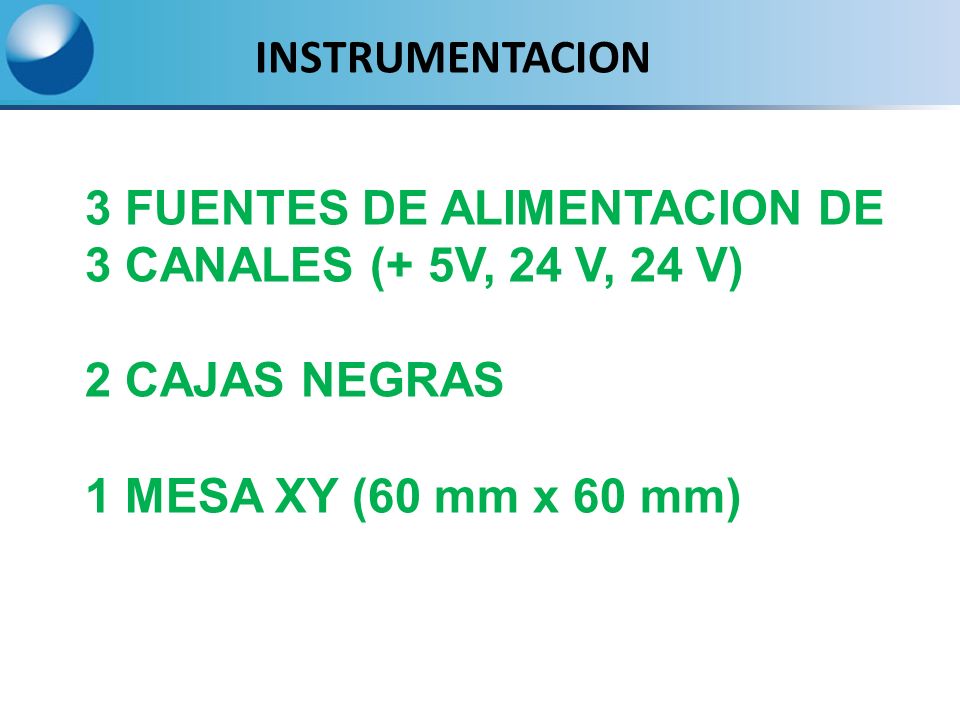

11 INSTRUMENTACION 3 FUENTES DE ALIMENTACION DE 3 CANALES (+ 5V, 24 V, 24 V) 2 CAJAS NEGRAS 1 MESA XY (60 mm x 60 mm)
