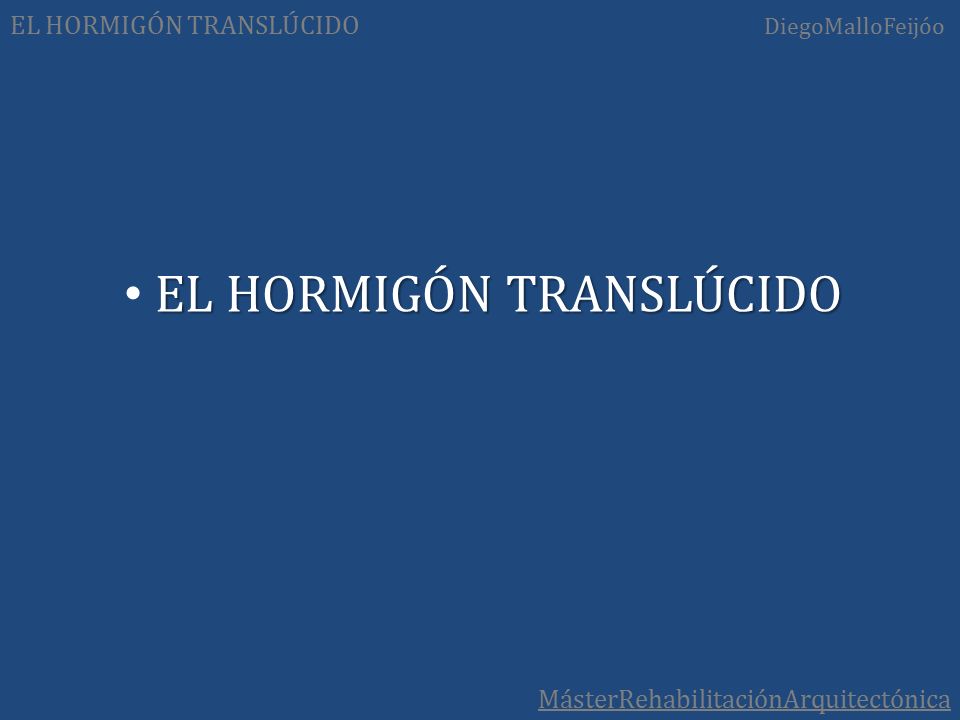

1 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo EL HORMIGÓN TRANSLÚCIDO MásterRehabilitaciónArquitectónica

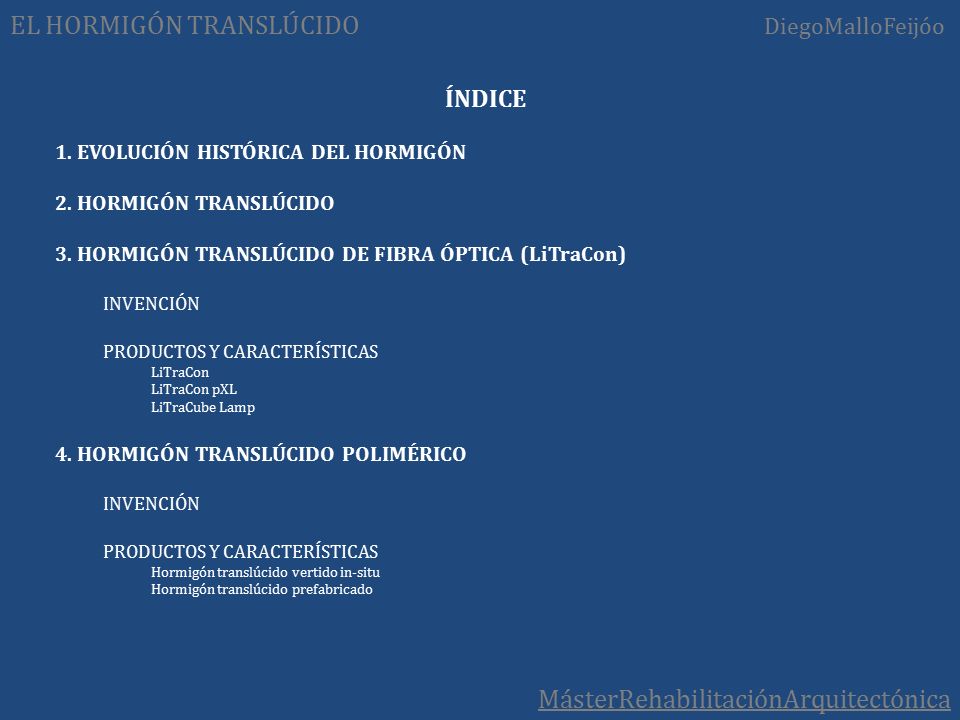

2 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo ÍNDICE 1. EVOLUCIÓN HISTÓRICA DEL HORMIGÓN 2. HORMIGÓN TRANSLÚCIDO 3. HORMIGÓN TRANSLÚCIDO DE FIBRA ÓPTICA (LiTraCon) INVENCIÓN PRODUCTOS Y CARACTERÍSTICAS LiTraCon LiTraCon pXL LiTraCube Lamp 4. HORMIGÓN TRANSLÚCIDO POLIMÉRICO INVENCIÓN PRODUCTOS Y CARACTERÍSTICAS Hormigón translúcido vertido in-situ Hormigón translúcido prefabricado MásterRehabilitaciónArquitectónica

3 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo EVOLUCIÓN HISTÓRICA DEL HORMIGÓN MásterRehabilitaciónArquitectónica

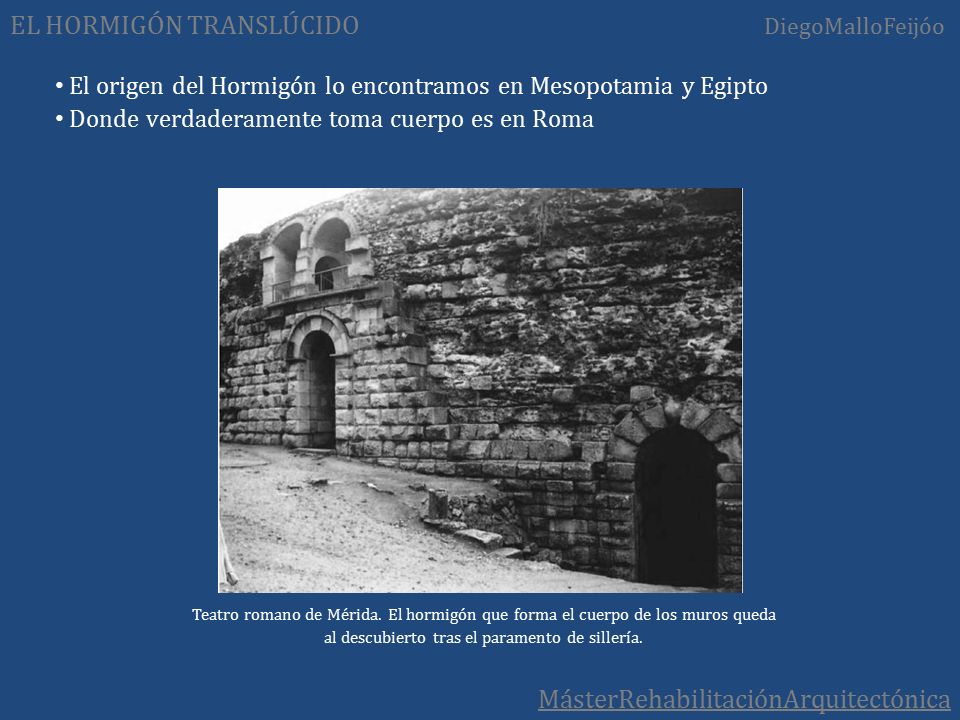

4 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo El origen del Hormigón lo encontramos en Mesopotamia y Egipto Donde verdaderamente toma cuerpo es en Roma Teatro romano de Mérida. El hormigón que forma el cuerpo de los muros queda al descubierto tras el paramento de sillería. MásterRehabilitaciónArquitectónica

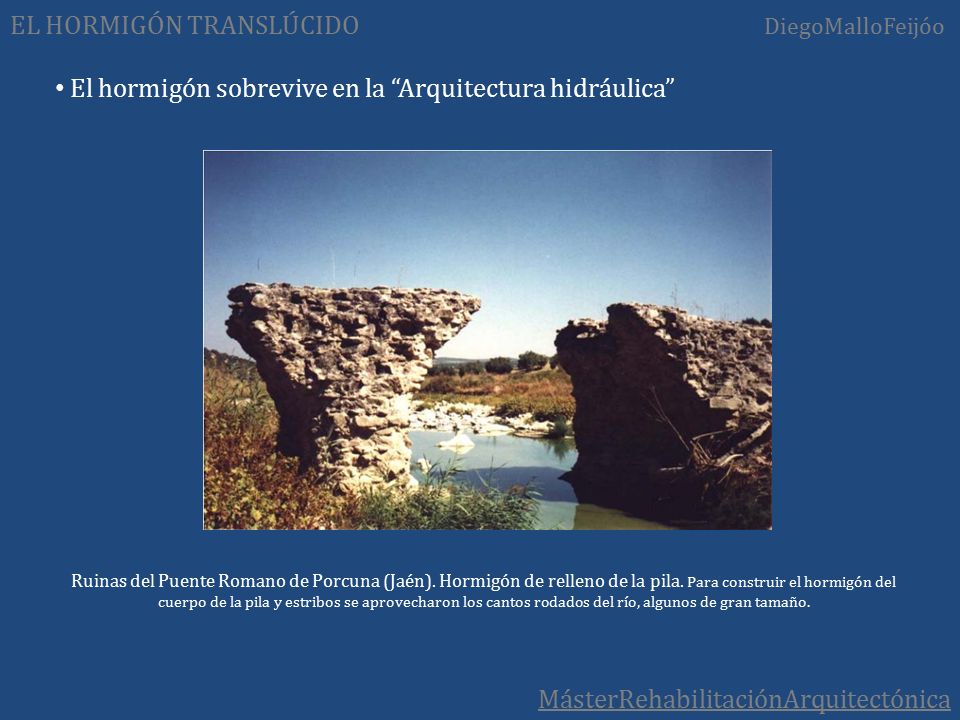

5 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo El hormigón sobrevive en la “Arquitectura hidráulica” Ruinas del Puente Romano de Porcuna (Jaén). Hormigón de relleno de la pila. Para construir el hormigón del cuerpo de la pila y estribos se aprovecharon los cantos rodados del río, algunos de gran tamaño. MásterRehabilitaciónArquitectónica

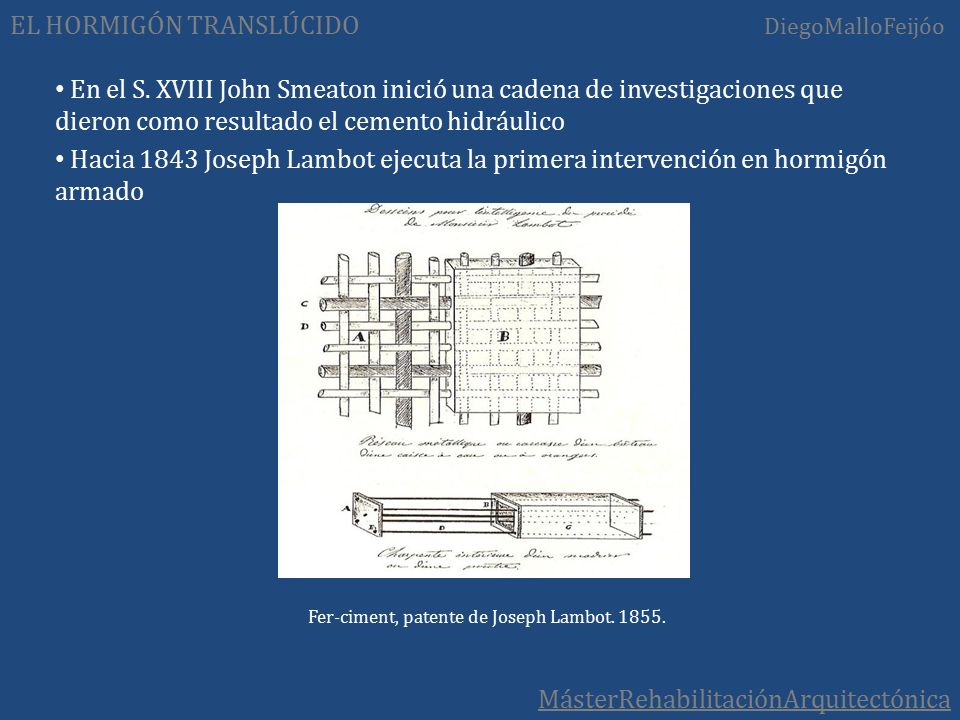

6 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo En el S. XVIII John Smeaton inició una cadena de investigaciones que dieron como resultado el cemento hidráulico Hacia 1843 Joseph Lambot ejecuta la primera intervención en hormigón armado Fer-ciment, patente de Joseph Lambot. 1855. MásterRehabilitaciónArquitectónica

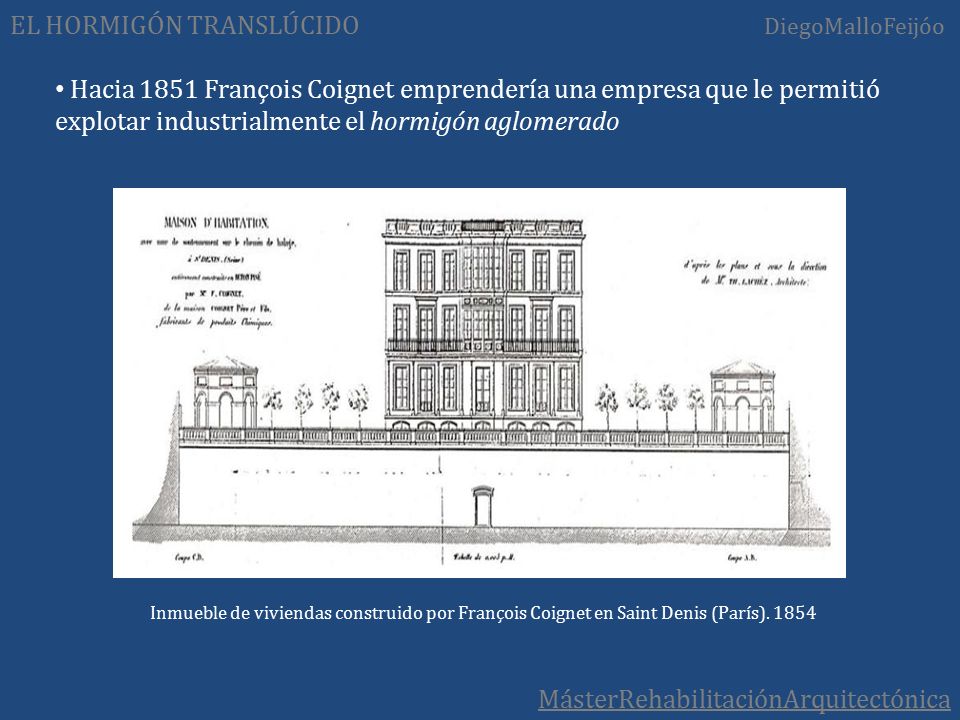

7 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo Hacia 1851 François Coignet emprendería una empresa que le permitió explotar industrialmente el hormigón aglomerado Inmueble de viviendas construido por François Coignet en Saint Denis (París). 1854 MásterRehabilitaciónArquitectónica

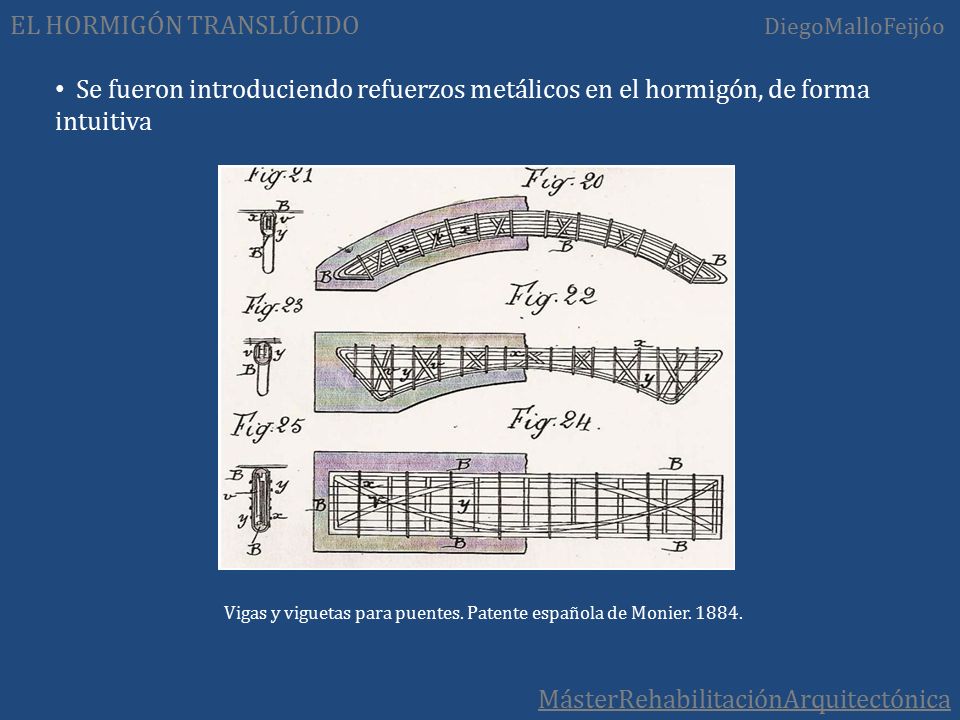

8 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo Se fueron introduciendo refuerzos metálicos en el hormigón, de forma intuitiva Vigas y viguetas para puentes. Patente española de Monier. 1884. MásterRehabilitaciónArquitectónica

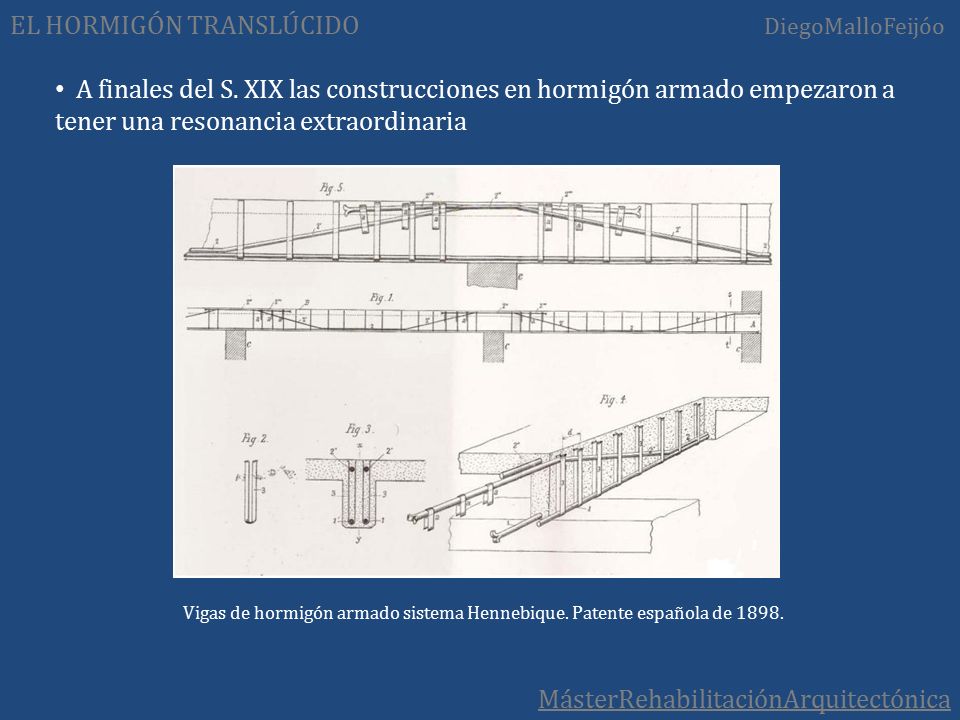

9 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo A finales del S. XIX las construcciones en hormigón armado empezaron a tener una resonancia extraordinaria Vigas de hormigón armado sistema Hennebique. Patente española de 1898. MásterRehabilitaciónArquitectónica

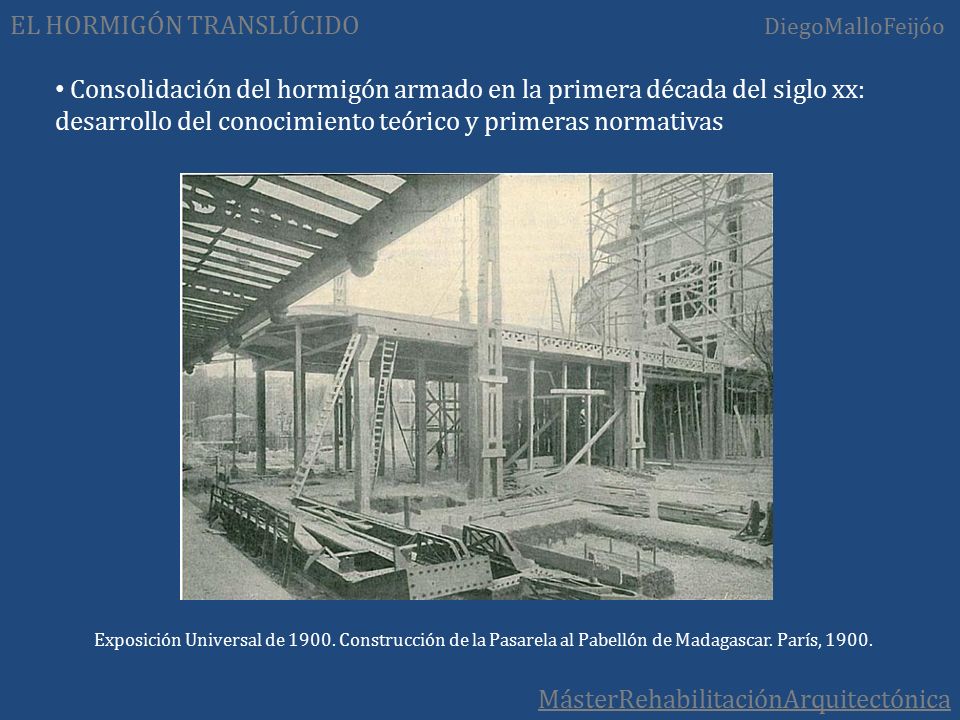

10 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo Consolidación del hormigón armado en la primera década del siglo xx: desarrollo del conocimiento teórico y primeras normativas Exposición Universal de 1900. Construcción de la Pasarela al Pabellón de Madagascar. París, 1900. MásterRehabilitaciónArquitectónica

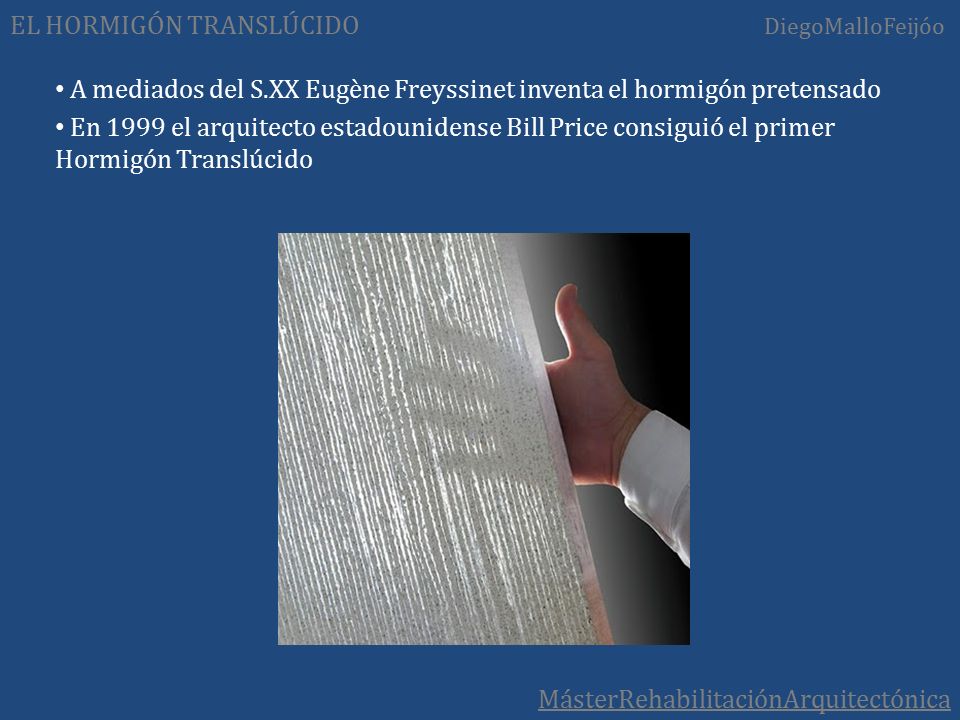

11 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo A mediados del S.XX Eugène Freyssinet inventa el hormigón pretensado En 1999 el arquitecto estadounidense Bill Price consiguió el primer Hormigón Translúcido MásterRehabilitaciónArquitectónica

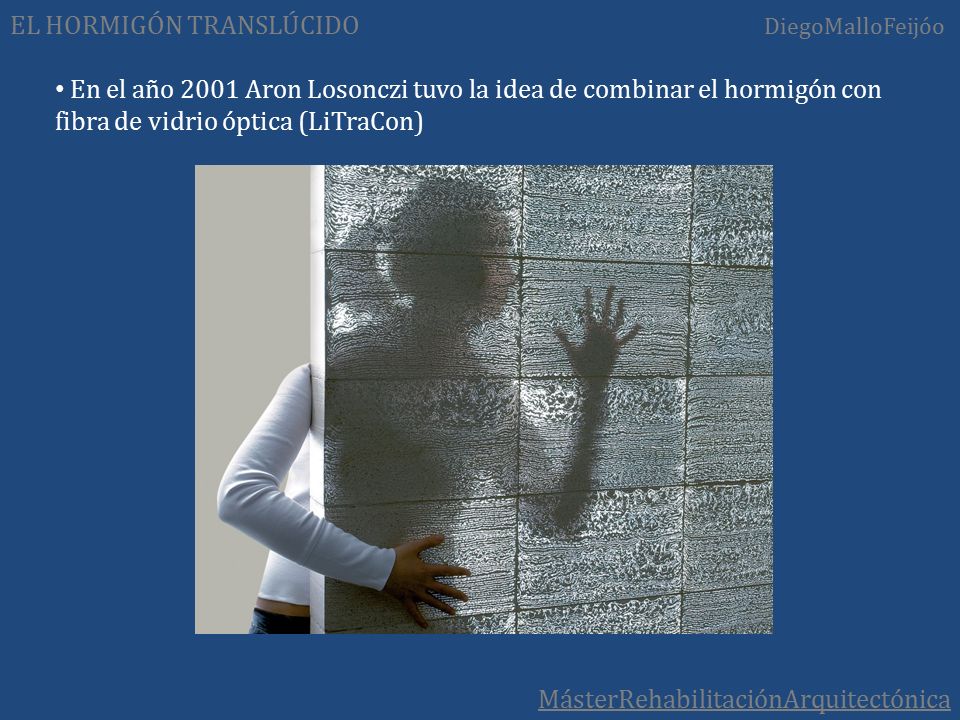

12 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo En el año 2001 Aron Losonczi tuvo la idea de combinar el hormigón con fibra de vidrio óptica (LiTraCon) MásterRehabilitaciónArquitectónica

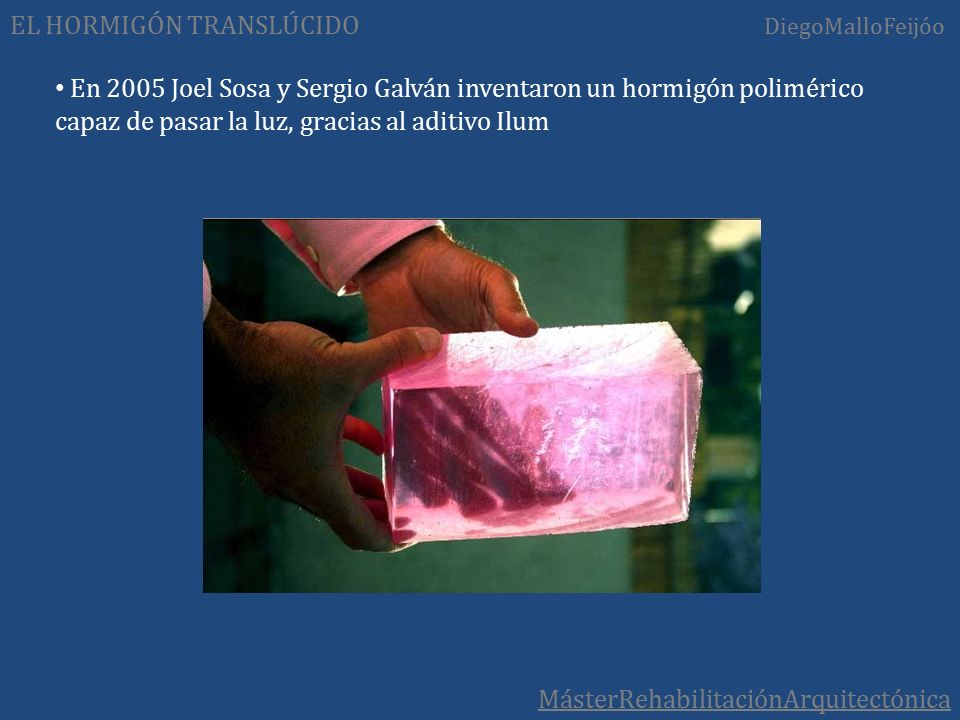

13 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo En 2005 Joel Sosa y Sergio Galván inventaron un hormigón polimérico capaz de pasar la luz, gracias al aditivo Ilum MásterRehabilitaciónArquitectónica

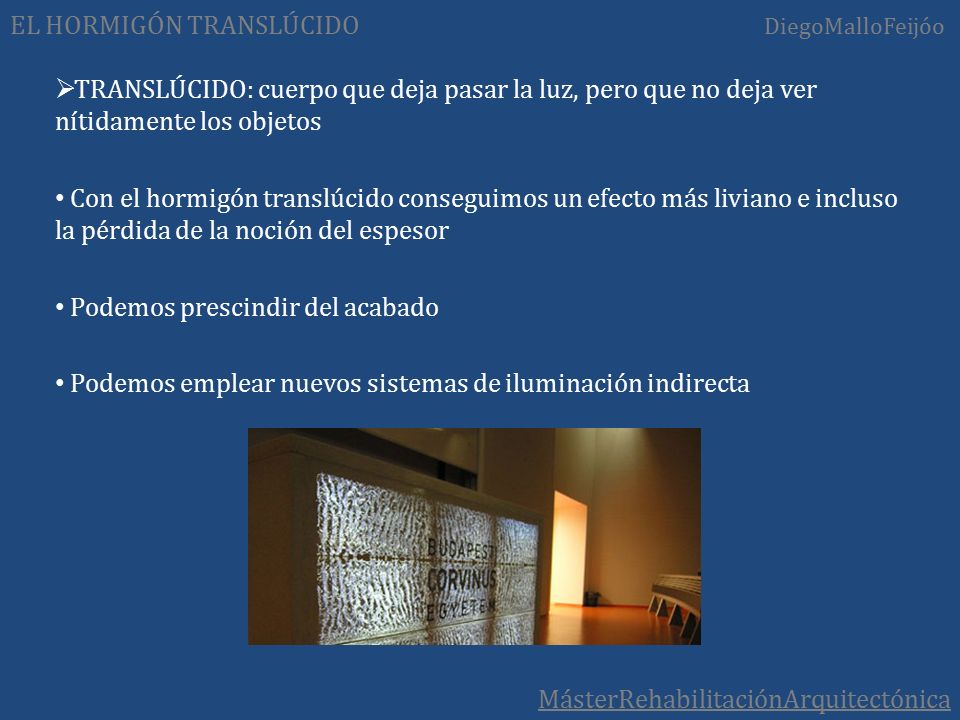

14 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo  TRANSLÚCIDO: cuerpo que deja pasar la luz, pero que no deja ver nítidamente los objetos Con el hormigón translúcido conseguimos un efecto más liviano e incluso la pérdida de la noción del espesor Podemos prescindir del acabado Podemos emplear nuevos sistemas de iluminación indirecta MásterRehabilitaciónArquitectónica

15 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo HORMIGÓN TRANSLÚCIDO HORMIGÓN TRANSLÚCIDO DE FIBRA ÓPTICA MásterRehabilitaciónArquitectónica

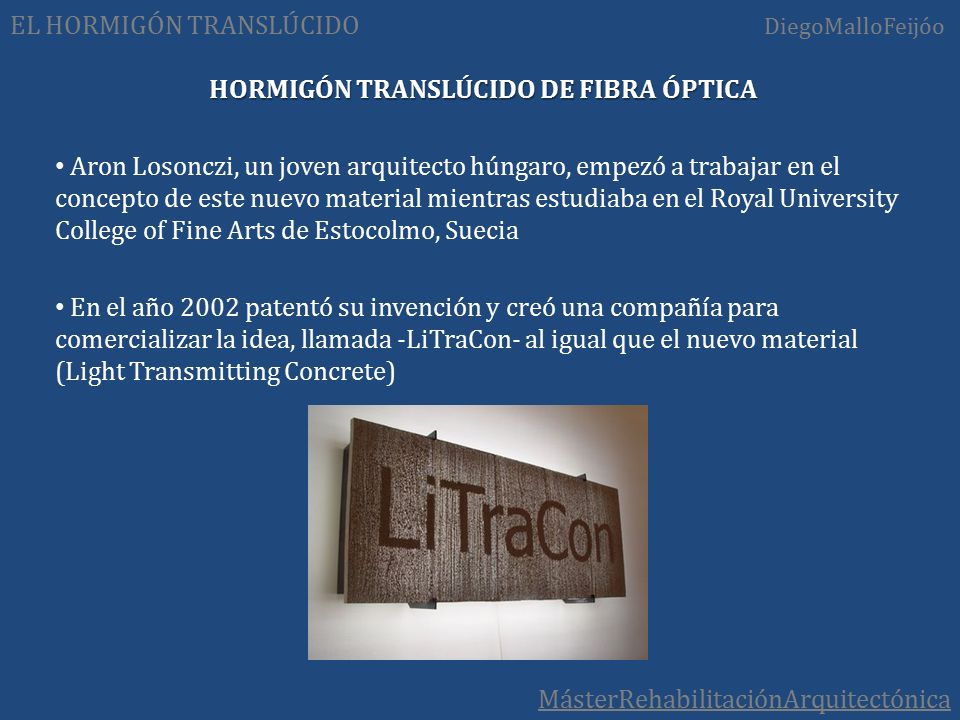

16 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo HORMIGÓN TRANSLÚCIDO DE FIBRA ÓPTICA Aron Losonczi, un joven arquitecto húngaro, empezó a trabajar en el concepto de este nuevo material mientras estudiaba en el Royal University College of Fine Arts de Estocolmo, Suecia En el año 2002 patentó su invención y creó una compañía para comercializar la idea, llamada -LiTraCon- al igual que el nuevo material (Light Transmitting Concrete) MásterRehabilitaciónArquitectónica

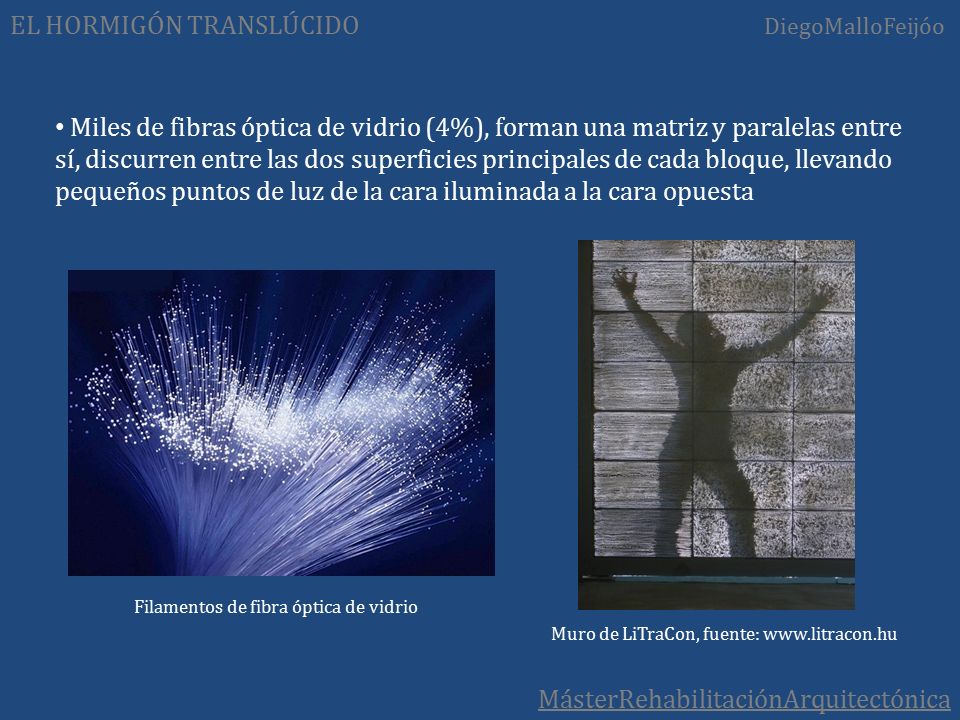

17 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo Miles de fibras óptica de vidrio (4%), forman una matriz y paralelas entre sí, discurren entre las dos superficies principales de cada bloque, llevando pequeños puntos de luz de la cara iluminada a la cara opuesta Filamentos de fibra óptica de vidrio Muro de LiTraCon, fuente: www.litracon.hu MásterRehabilitaciónArquitectónica

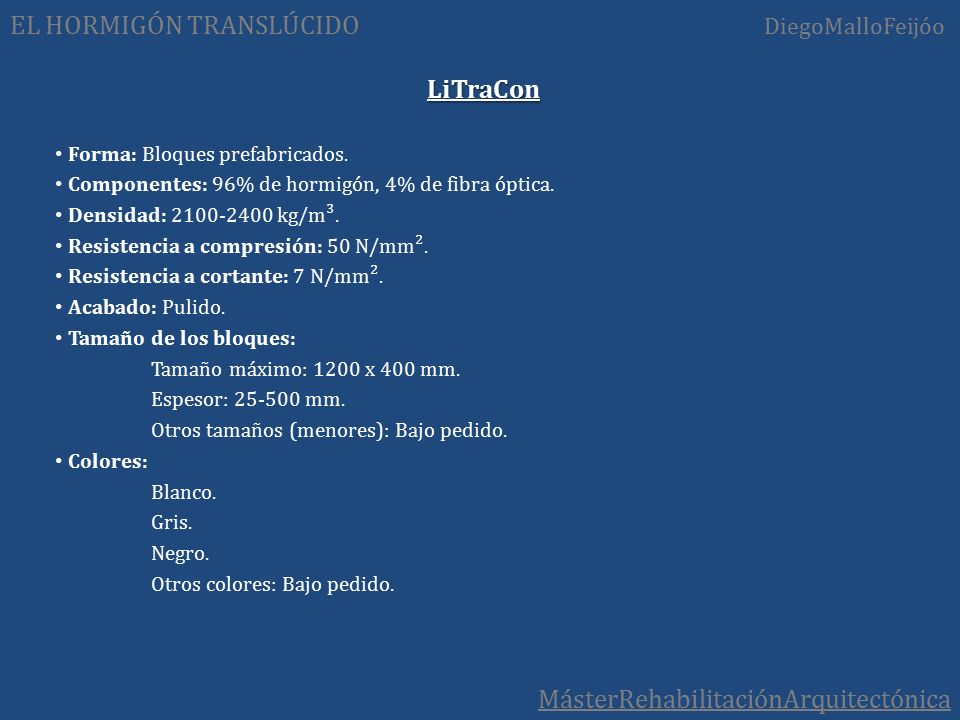

18 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóoLiTraCon Forma: Bloques prefabricados. Componentes: 96% de hormigón, 4% de fibra óptica. Densidad: 2100-2400 kg/m³. Resistencia a compresión: 50 N/mm². Resistencia a cortante: 7 N/mm². Acabado: Pulido. Tamaño de los bloques: Tamaño máximo: 1200 x 400 mm. Espesor: 25-500 mm. Otros tamaños (menores): Bajo pedido. Colores: Blanco. Gris. Negro. Otros colores: Bajo pedido. MásterRehabilitaciónArquitectónica

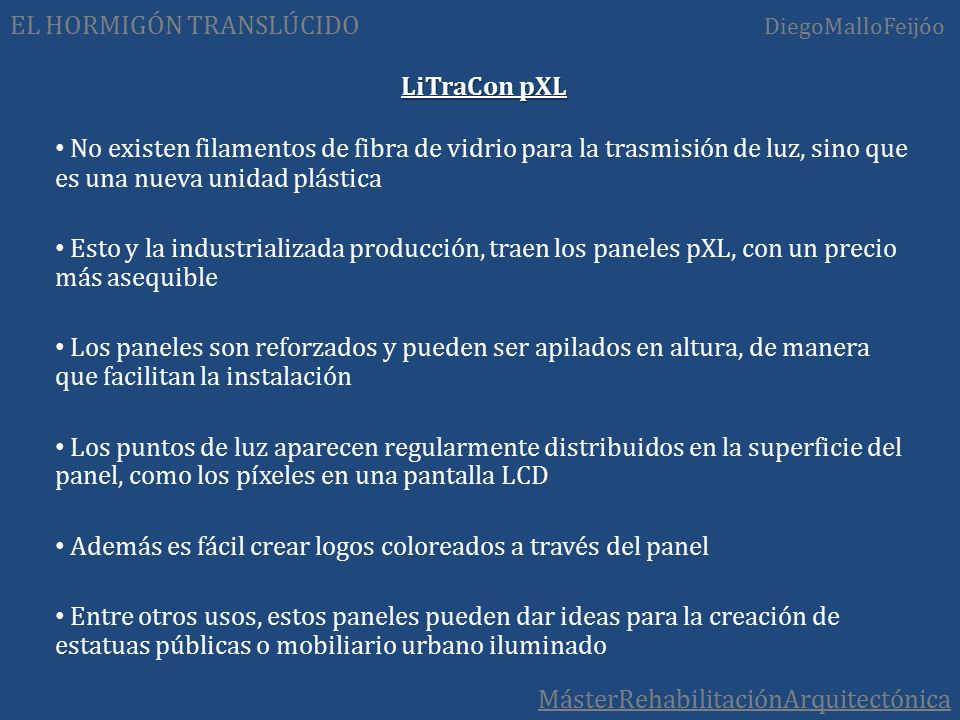

19 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo LiTraCon pXL No existen filamentos de fibra de vidrio para la trasmisión de luz, sino que es una nueva unidad plástica Esto y la industrializada producción, traen los paneles pXL, con un precio más asequible Los paneles son reforzados y pueden ser apilados en altura, de manera que facilitan la instalación Los puntos de luz aparecen regularmente distribuidos en la superficie del panel, como los píxeles en una pantalla LCD Además es fácil crear logos coloreados a través del panel Entre otros usos, estos paneles pueden dar ideas para la creación de estatuas públicas o mobiliario urbano iluminado MásterRehabilitaciónArquitectónica

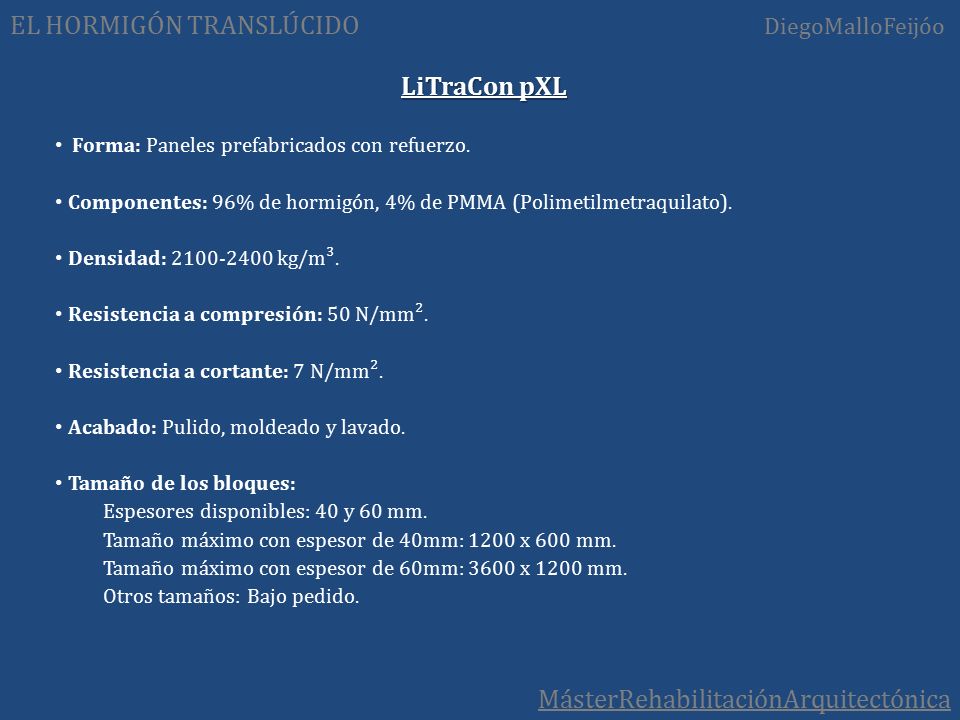

20 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo LiTraCon pXL Forma: Paneles prefabricados con refuerzo. Componentes: 96% de hormigón, 4% de PMMA (Polimetilmetraquilato). Densidad: 2100-2400 kg/m³. Resistencia a compresión: 50 N/mm². Resistencia a cortante: 7 N/mm². Acabado: Pulido, moldeado y lavado. Tamaño de los bloques: Espesores disponibles: 40 y 60 mm. Tamaño máximo con espesor de 40mm: 1200 x 600 mm. Tamaño máximo con espesor de 60mm: 3600 x 1200 mm. Otros tamaños: Bajo pedido. MásterRehabilitaciónArquitectónica

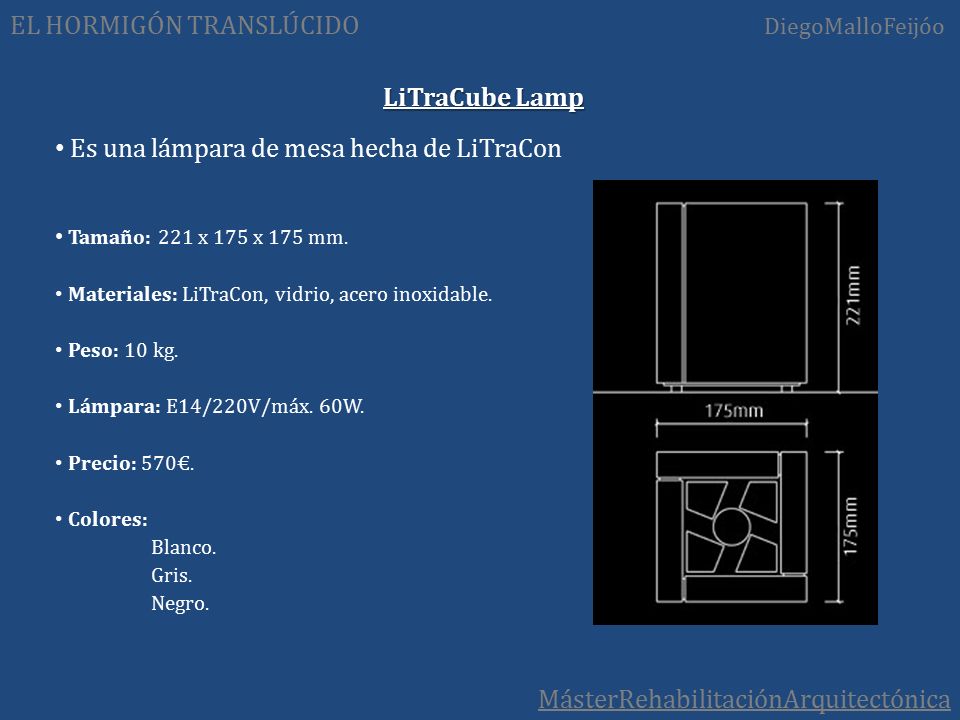

21 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo LiTraCube Lamp Es una lámpara de mesa hecha de LiTraCon Tamaño: 221 x 175 x 175 mm. Materiales: LiTraCon, vidrio, acero inoxidable. Peso: 10 kg. Lámpara: E14/220V/máx. 60W. Precio: 570€. Colores: Blanco. Gris. Negro. MásterRehabilitaciónArquitectónica

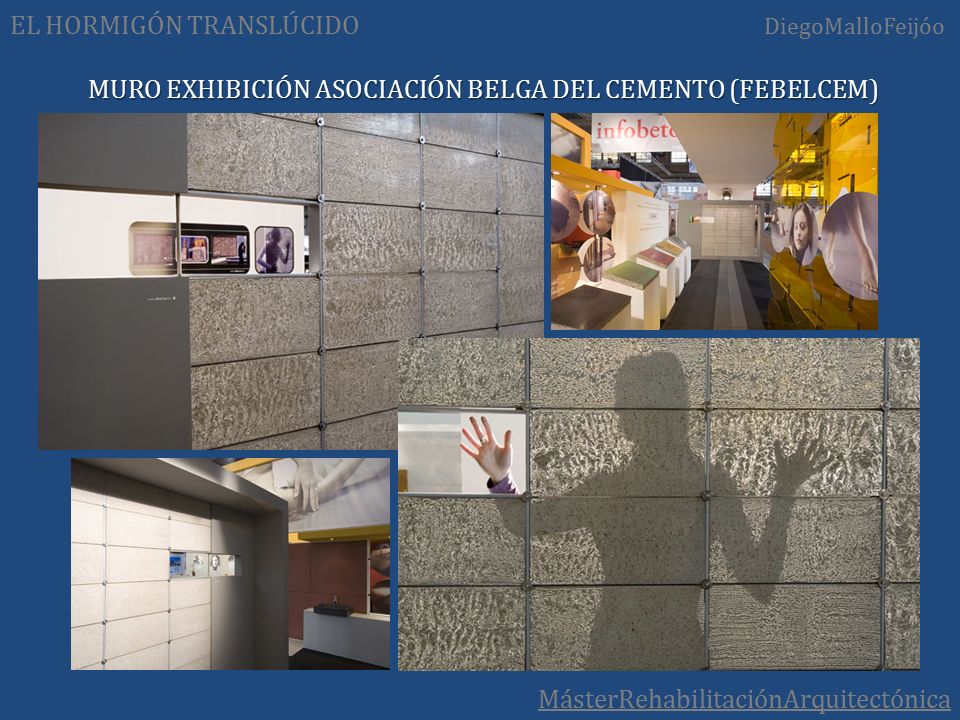

22 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo MURO EXHIBICIÓN ASOCIACIÓN BELGA DEL CEMENTO (FEBELCEM) MásterRehabilitaciónArquitectónica

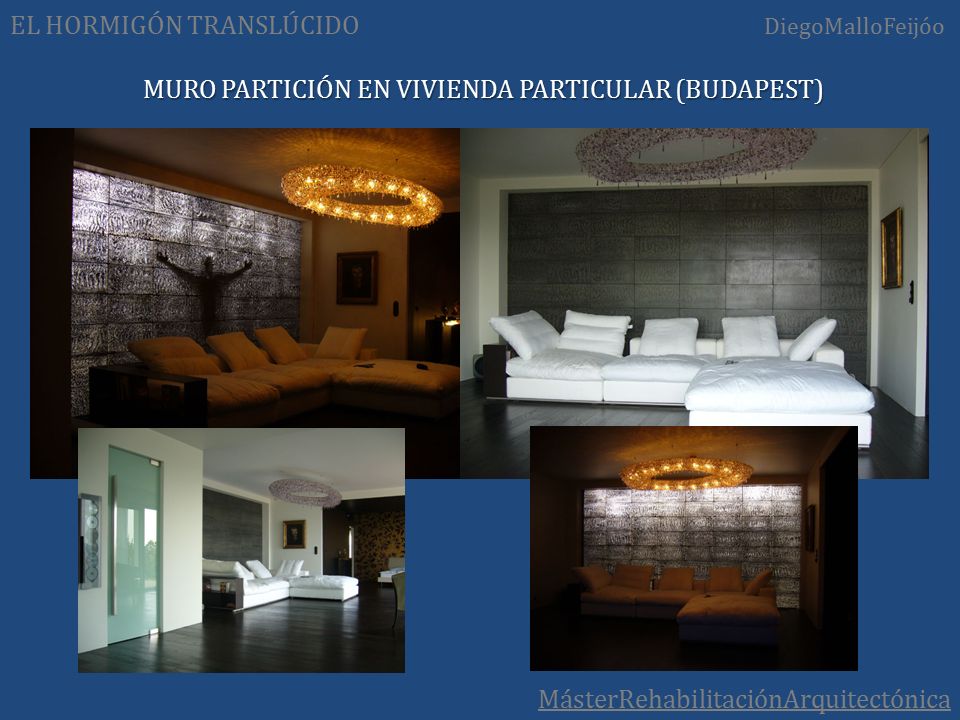

23 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo MURO PARTICIÓN EN VIVIENDA PARTICULAR (BUDAPEST) MásterRehabilitaciónArquitectónica

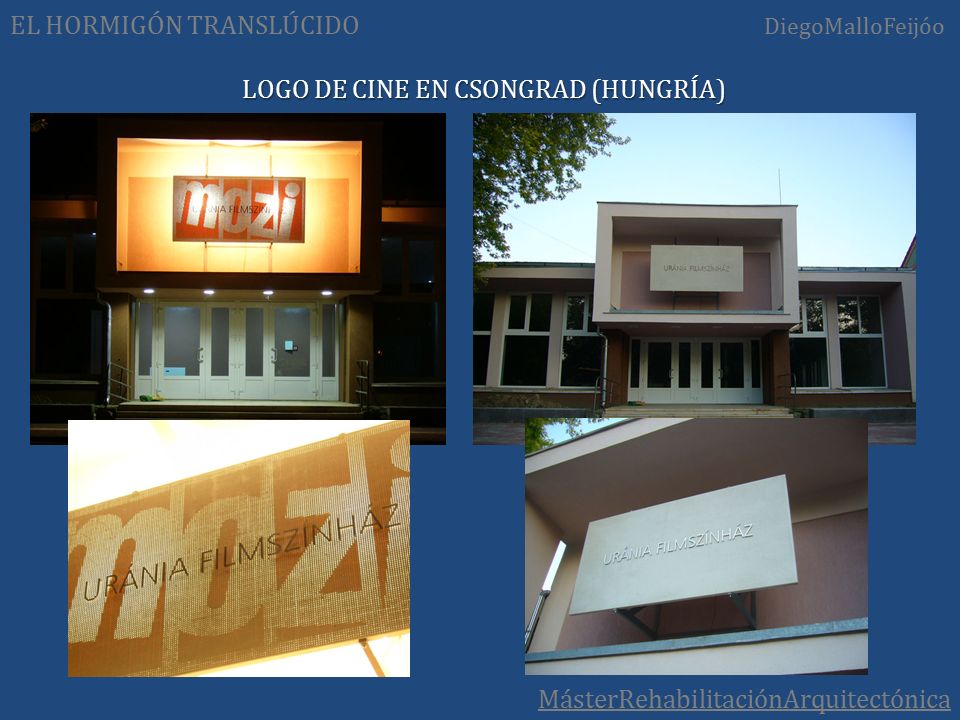

24 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo LOGO DE CINE EN CSONGRAD (HUNGRÍA) MásterRehabilitaciónArquitectónica

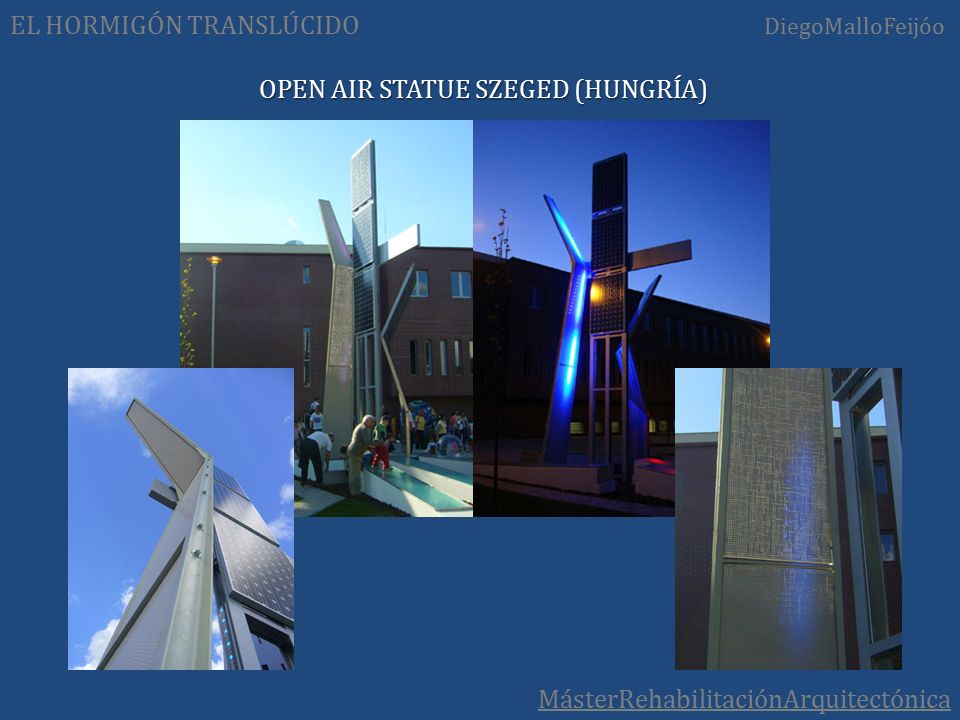

25 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo OPEN AIR STATUE SZEGED (HUNGRÍA) MásterRehabilitaciónArquitectónica

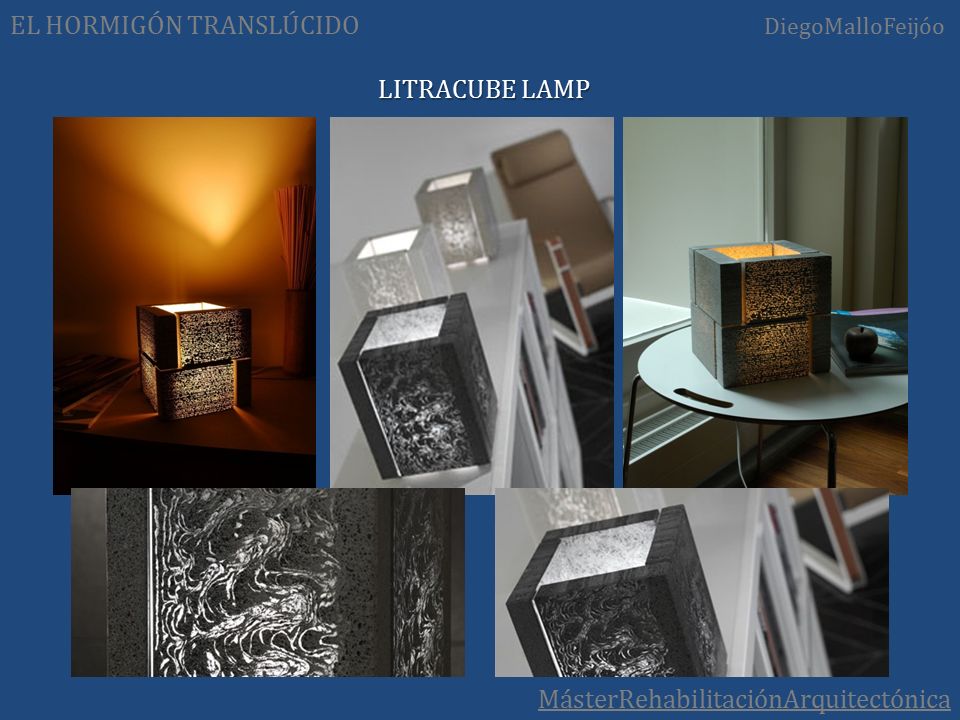

26 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo LITRACUBE LAMP MásterRehabilitaciónArquitectónica

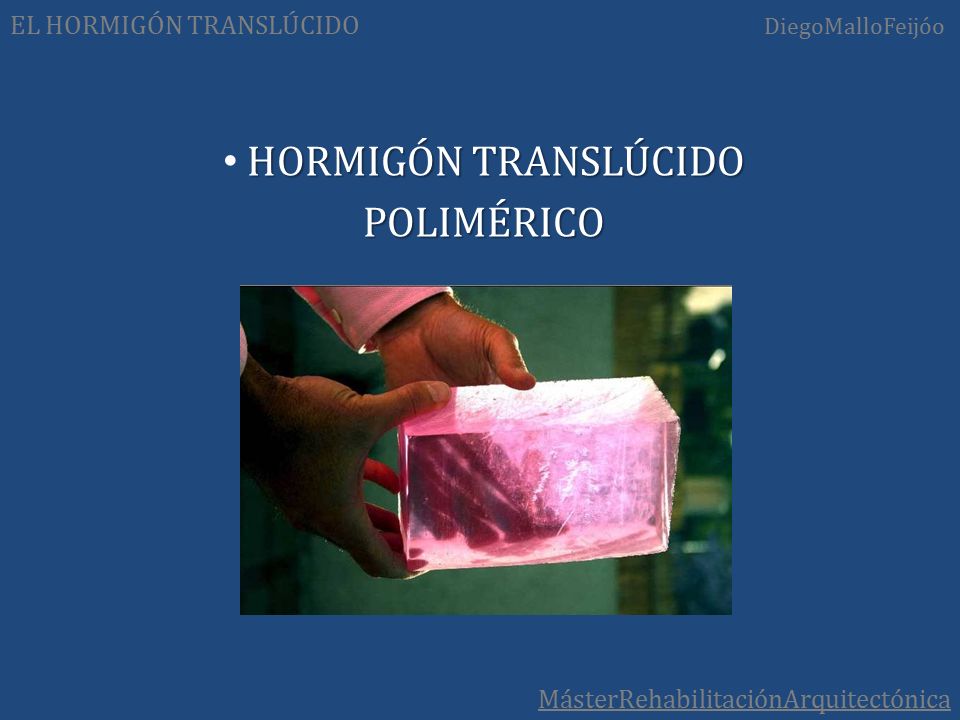

27 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo HORMIGÓN TRANSLÚCIDO POLIMÉRICO MásterRehabilitaciónArquitectónica

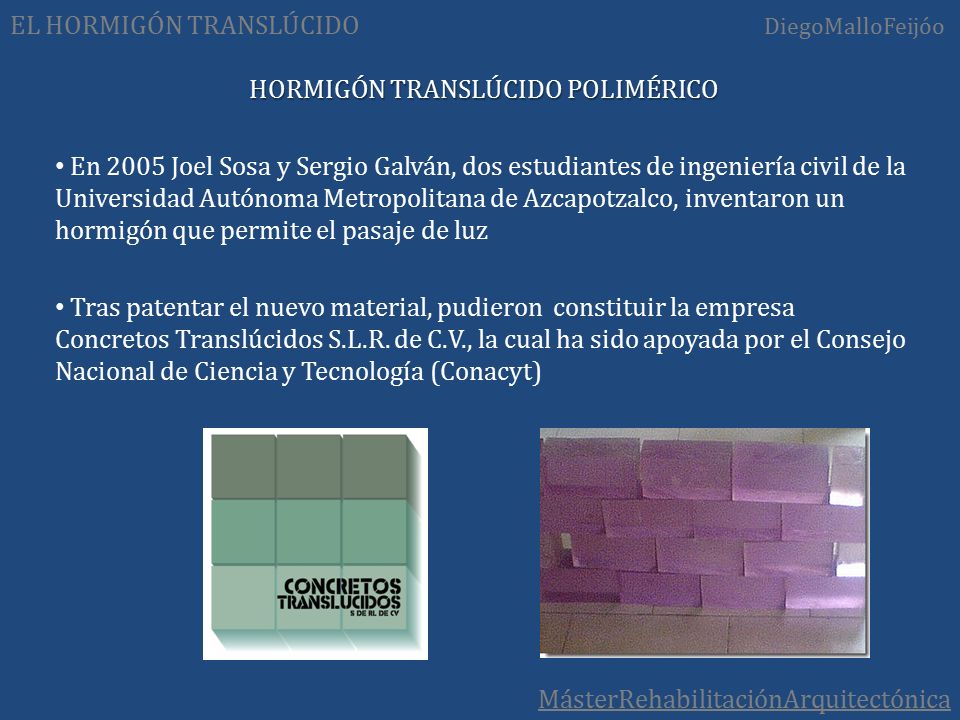

28 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo HORMIGÓN TRANSLÚCIDO POLIMÉRICO En 2005 Joel Sosa y Sergio Galván, dos estudiantes de ingeniería civil de la Universidad Autónoma Metropolitana de Azcapotzalco, inventaron un hormigón que permite el pasaje de luz Tras patentar el nuevo material, pudieron constituir la empresa Concretos Translúcidos S.L.R. de C.V., la cual ha sido apoyada por el Consejo Nacional de Ciencia y Tecnología (Conacyt) MásterRehabilitaciónArquitectónica

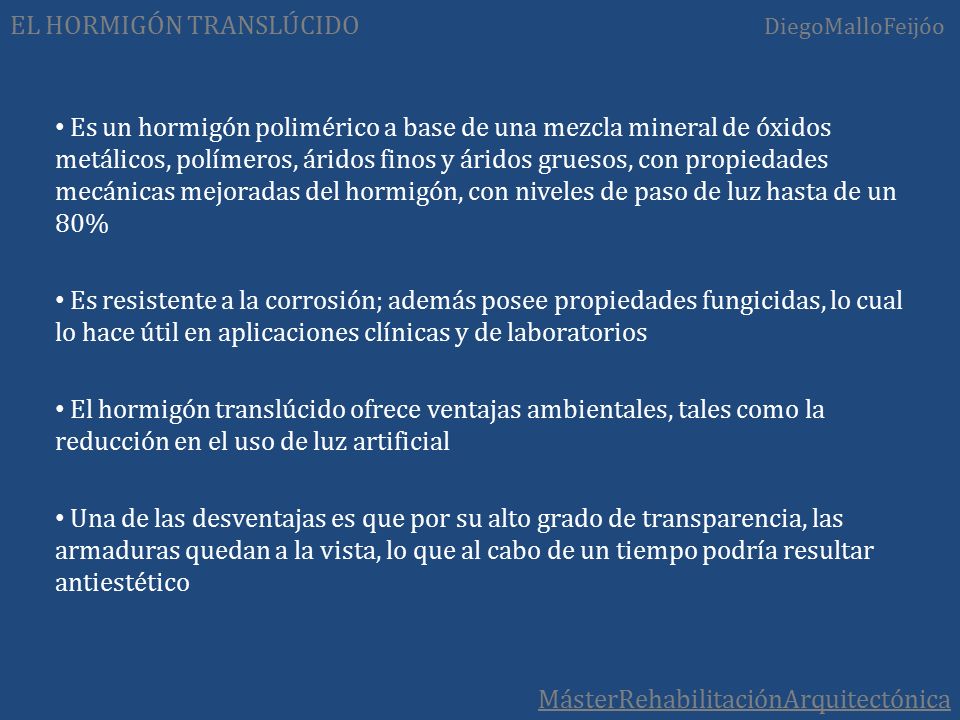

29 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo Es un hormigón polimérico a base de una mezcla mineral de óxidos metálicos, polímeros, áridos finos y áridos gruesos, con propiedades mecánicas mejoradas del hormigón, con niveles de paso de luz hasta de un 80% Es resistente a la corrosión; además posee propiedades fungicidas, lo cual lo hace útil en aplicaciones clínicas y de laboratorios El hormigón translúcido ofrece ventajas ambientales, tales como la reducción en el uso de luz artificial Una de las desventajas es que por su alto grado de transparencia, las armaduras quedan a la vista, lo que al cabo de un tiempo podría resultar antiestético MásterRehabilitaciónArquitectónica

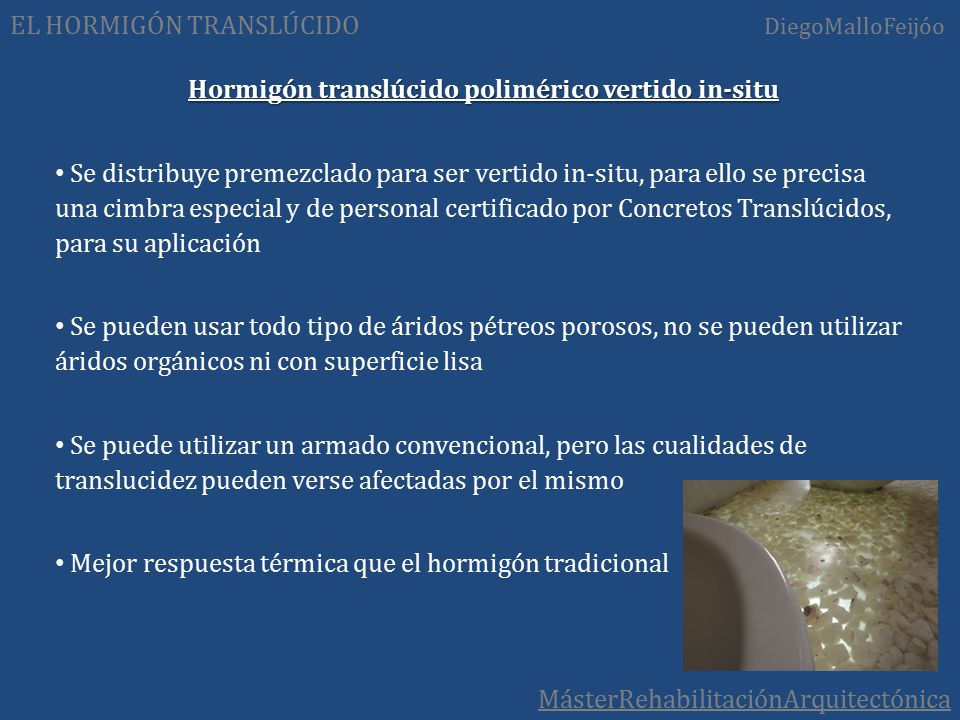

30 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo Hormigón translúcido polimérico vertido in-situ Se distribuye premezclado para ser vertido in-situ, para ello se precisa una cimbra especial y de personal certificado por Concretos Translúcidos, para su aplicación Se pueden usar todo tipo de áridos pétreos porosos, no se pueden utilizar áridos orgánicos ni con superficie lisa Se puede utilizar un armado convencional, pero las cualidades de translucidez pueden verse afectadas por el mismo Mejor respuesta térmica que el hormigón tradicional MásterRehabilitaciónArquitectónica

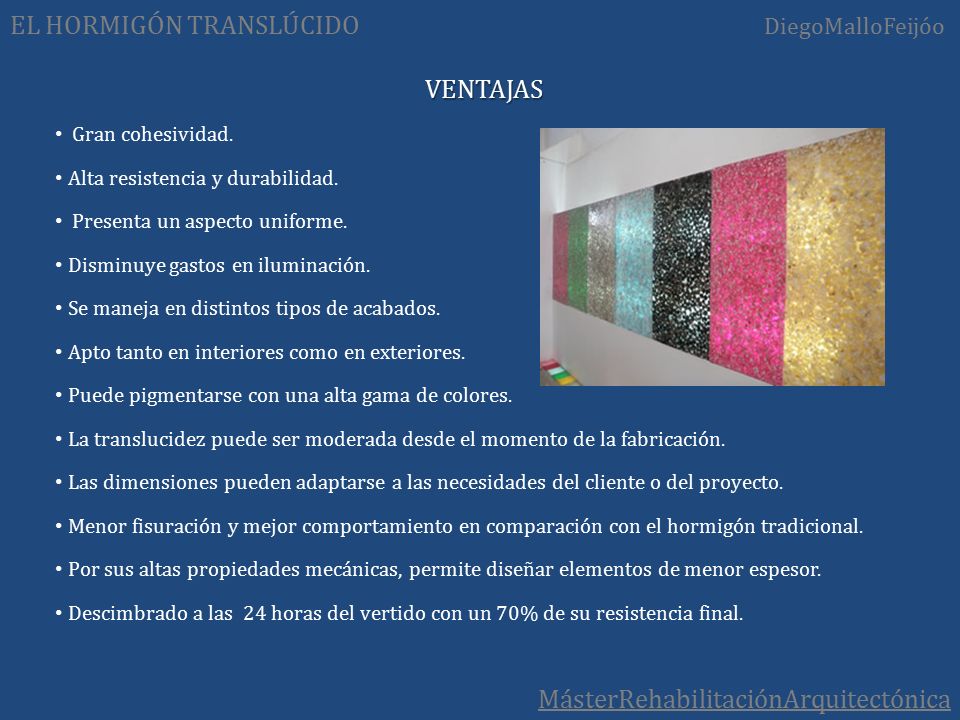

31 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóoVENTAJAS Gran cohesividad. Alta resistencia y durabilidad. Presenta un aspecto uniforme. Disminuye gastos en iluminación. Se maneja en distintos tipos de acabados. Apto tanto en interiores como en exteriores. Puede pigmentarse con una alta gama de colores. La translucidez puede ser moderada desde el momento de la fabricación. Las dimensiones pueden adaptarse a las necesidades del cliente o del proyecto. Menor fisuración y mejor comportamiento en comparación con el hormigón tradicional. Por sus altas propiedades mecánicas, permite diseñar elementos de menor espesor. Descimbrado a las 24 horas del vertido con un 70% de su resistencia final. MásterRehabilitaciónArquitectónica

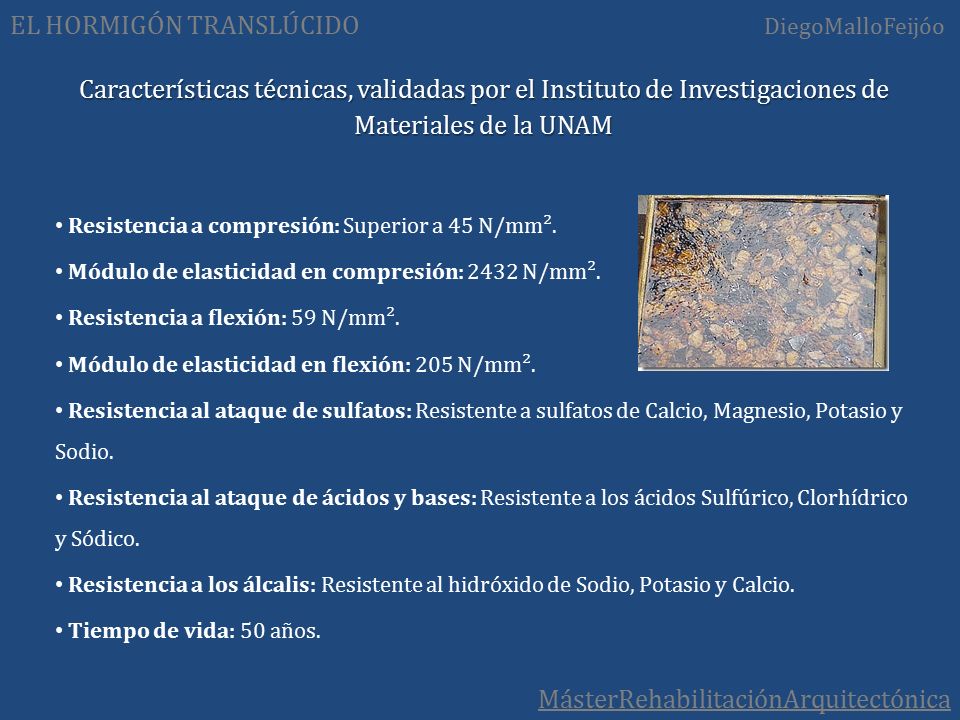

32 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo Características técnicas, validadas por el Instituto de Investigaciones de Materiales de la UNAM Resistencia a compresión: Superior a 45 N/mm². Módulo de elasticidad en compresión: 2432 N/mm². Resistencia a flexión: 59 N/mm². Módulo de elasticidad en flexión: 205 N/mm². Resistencia al ataque de sulfatos: Resistente a sulfatos de Calcio, Magnesio, Potasio y Sodio. Resistencia al ataque de ácidos y bases: Resistente a los ácidos Sulfúrico, Clorhídrico y Sódico. Resistencia a los álcalis: Resistente al hidróxido de Sodio, Potasio y Calcio. Tiempo de vida: 50 años. MásterRehabilitaciónArquitectónica

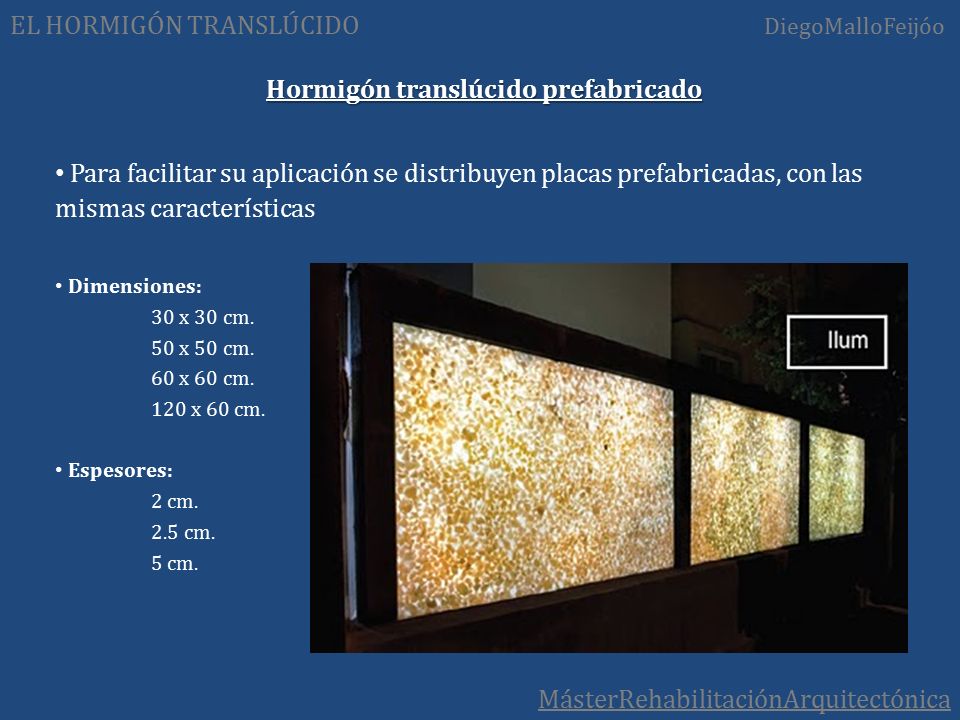

33 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo Hormigón translúcido prefabricado Para facilitar su aplicación se distribuyen placas prefabricadas, con las mismas características Dimensiones: 30 x 30 cm. 50 x 50 cm. 60 x 60 cm. 120 x 60 cm. Espesores: 2 cm. 2.5 cm. 5 cm. MásterRehabilitaciónArquitectónica

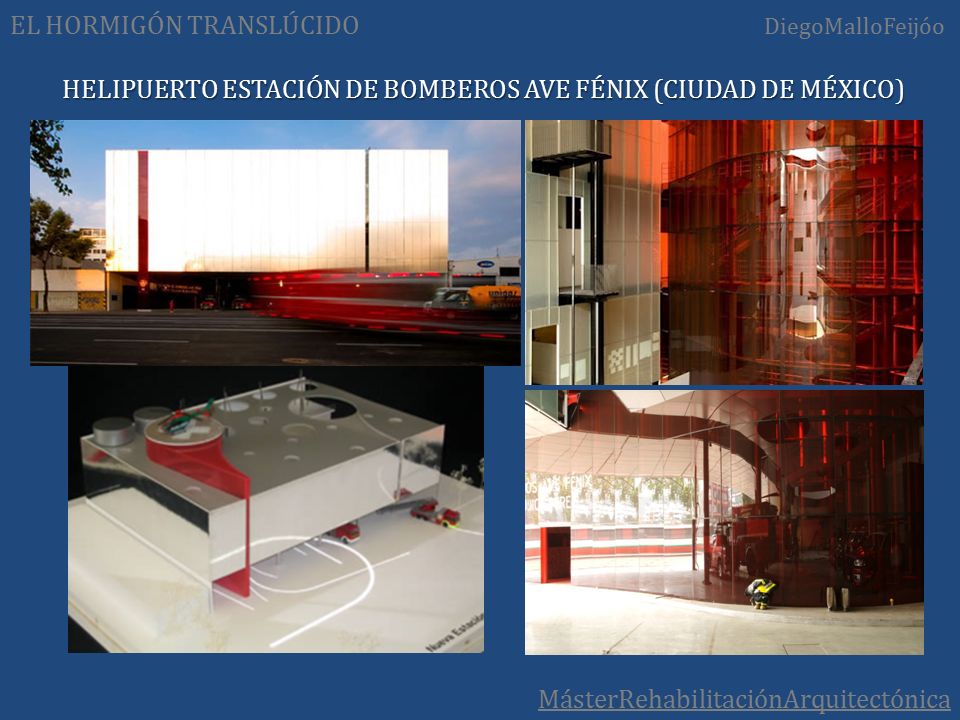

34 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo HELIPUERTO ESTACIÓN DE BOMBEROS AVE FÉNIX (CIUDAD DE MÉXICO) MásterRehabilitaciónArquitectónica

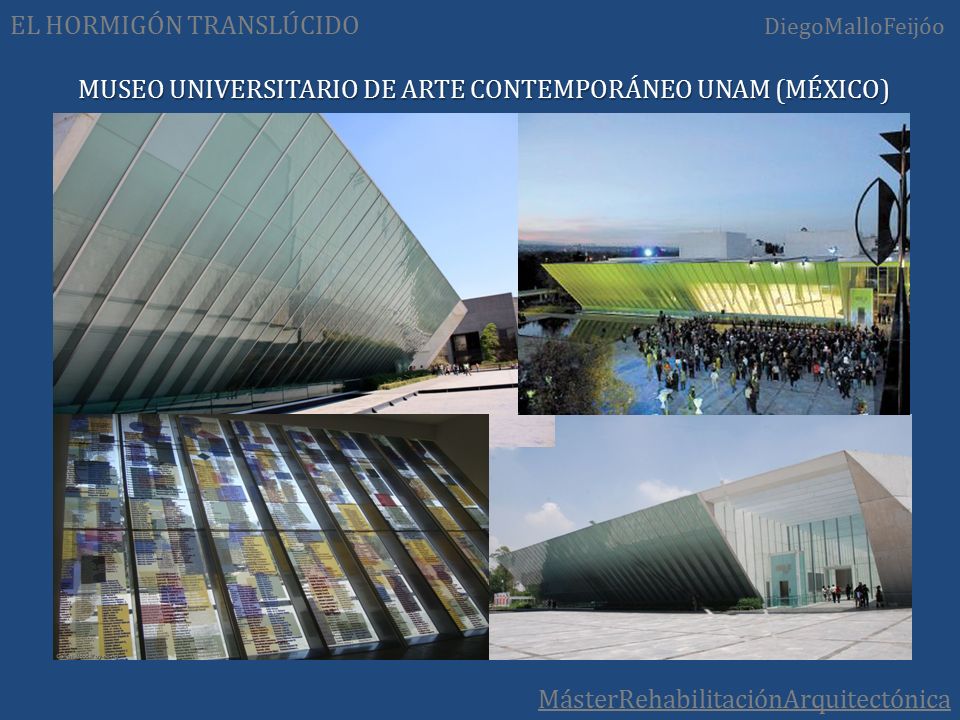

35 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo MUSEO UNIVERSITARIO DE ARTE CONTEMPORÁNEO UNAM (MÉXICO) MásterRehabilitaciónArquitectónica

36 EL HORMIGÓN TRANSLÚCIDO DiegoMalloFeijóo Gracias por su atención MásterRehabilitaciónArquitectónica
