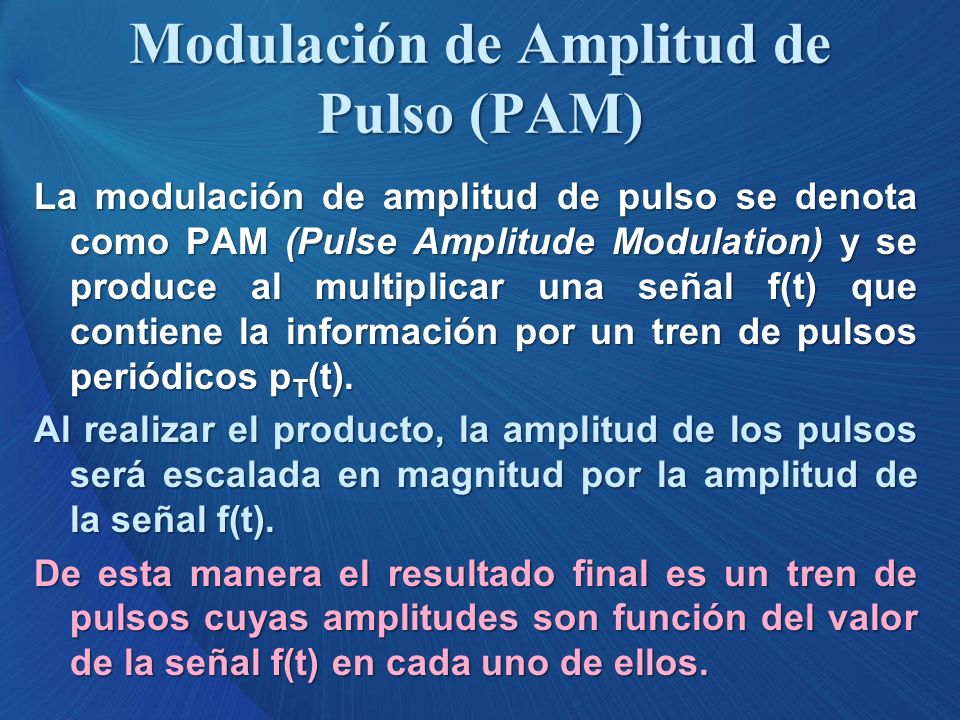

1 Modulación de Amplitud de Pulso (PAM) La modulación de amplitud de pulso se denota como PAM (Pulse Amplitude Modulation) y se produce al multiplicar una señal f(t) que contiene la información por un tren de pulsos periódicos p T (t). Al realizar el producto, la amplitud de los pulsos será escalada en magnitud por la amplitud de la señal f(t). De esta manera el resultado final es un tren de pulsos cuyas amplitudes son función del valor de la señal f(t) en cada uno de ellos.

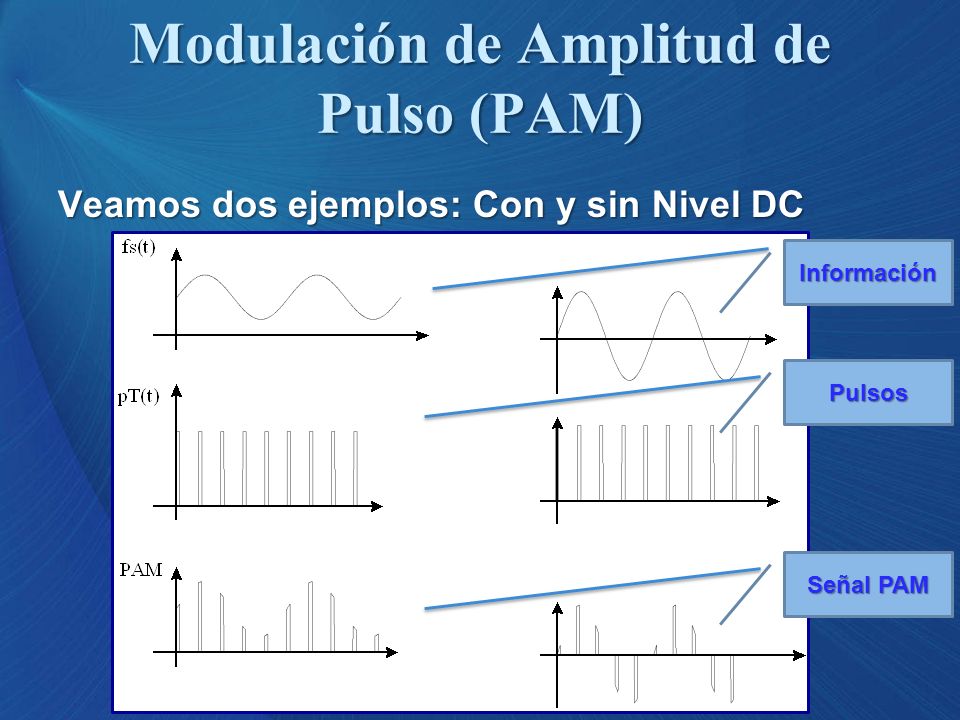

2 Veamos dos ejemplos: Con y sin Nivel DC Información Pulsos Señal PAM Modulación de Amplitud de Pulso (PAM)

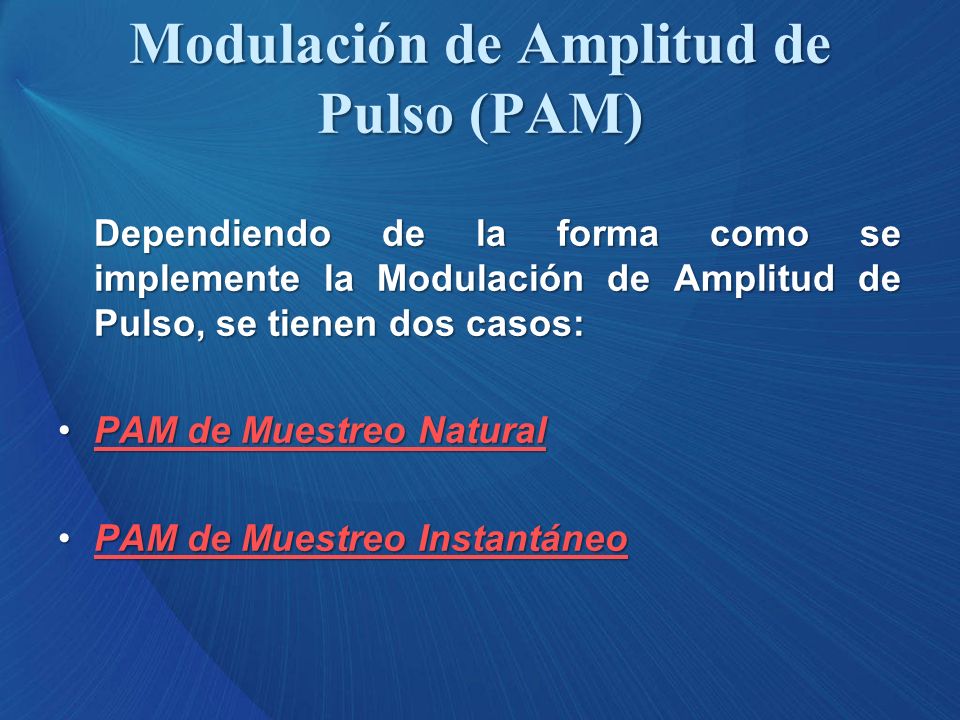

3 Dependiendo de la forma como se implemente la Modulación de Amplitud de Pulso, se tienen dos casos: PAM de Muestreo NaturalPAM de Muestreo NaturalPAM de Muestreo NaturalPAM de Muestreo Natural PAM de Muestreo InstantáneoPAM de Muestreo InstantáneoPAM de Muestreo InstantáneoPAM de Muestreo Instantáneo Modulación de Amplitud de Pulso (PAM)

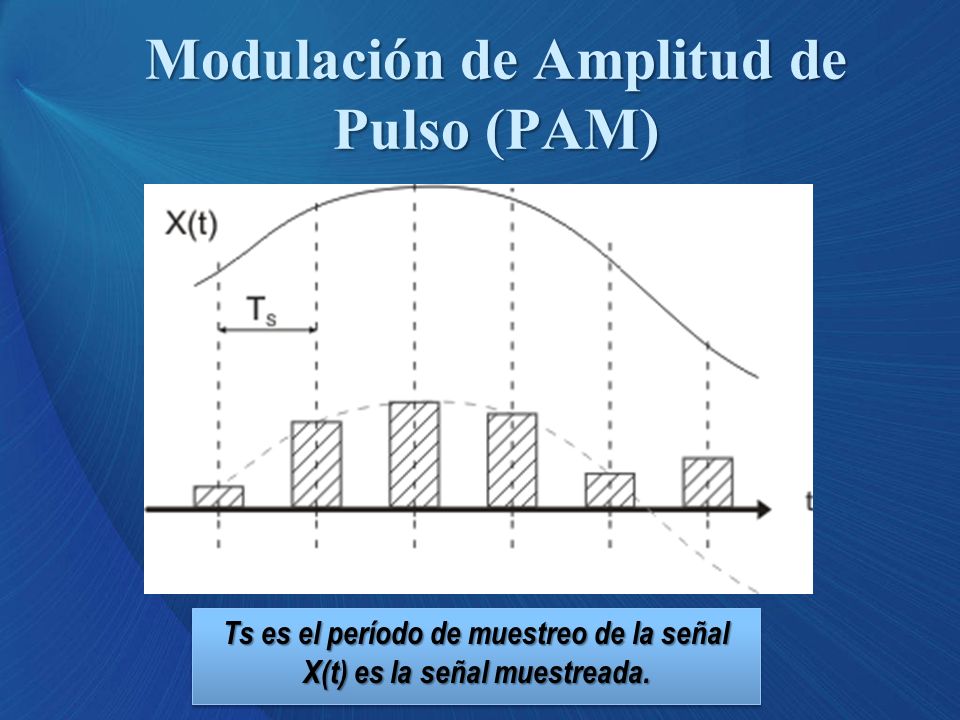

4 Ts es el período de muestreo de la señal X(t) es la señal muestreada.

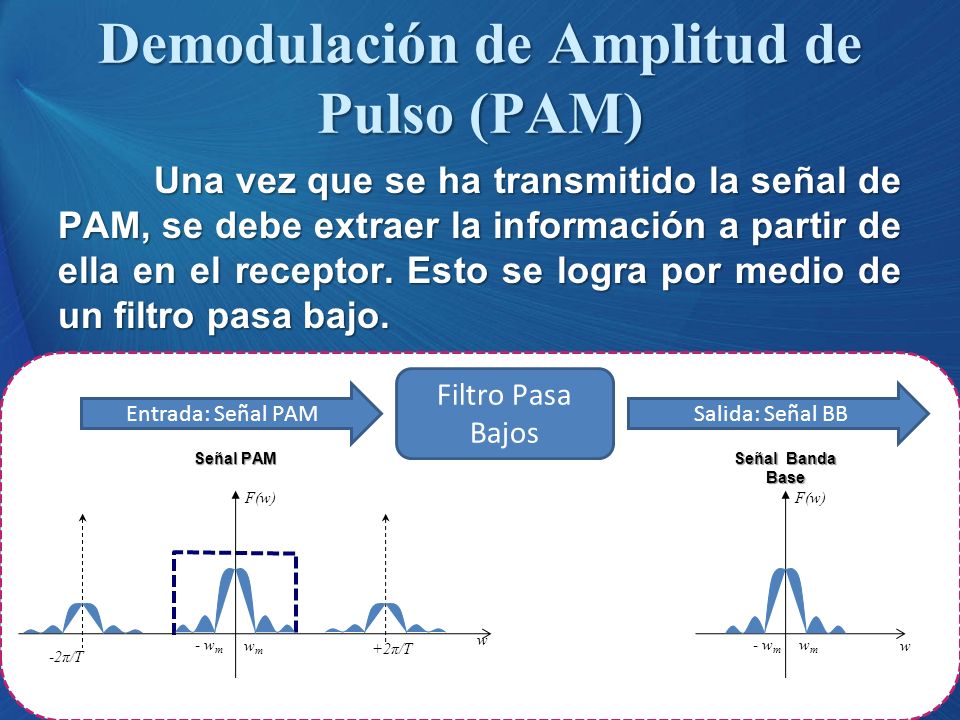

5 Una vez que se ha transmitido la señal de PAM, se debe extraer la información a partir de ella en el receptor. Esto se logra por medio de un filtro pasa bajo. Demodulación de Amplitud de Pulso (PAM) +2π/T w F(w) Señal PAM wmwm - w m -2π/T w F(w) Señal Banda Base wmwm - w m Filtro Pasa Bajos Entrada: Señal PAMSalida: Señal BB
