1 Antropometria

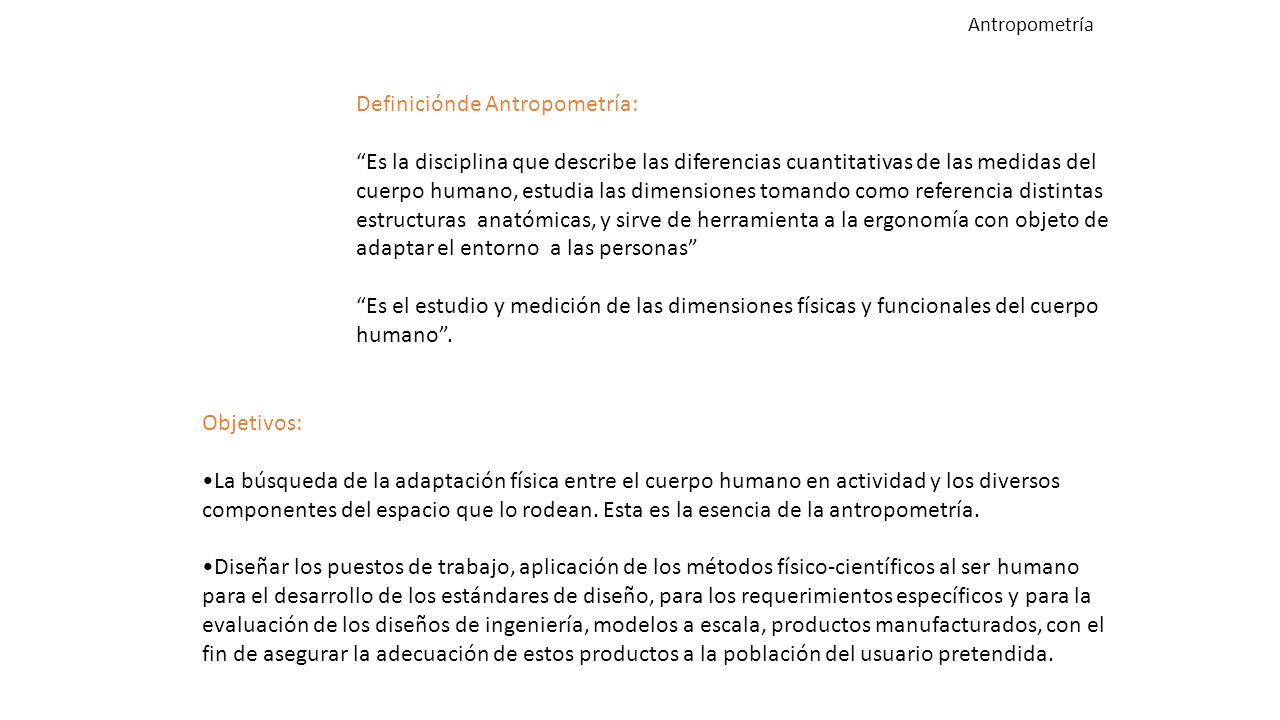

2 Definiciónde Antropometría:
“Es la disciplina que describe las diferencias cuantitativas de las medidas del cuerpo humano, estudia las dimensiones tomando como referencia distintas estructuras anatómicas, y sirve de herramienta a la ergonomía con objeto de adaptar el entorno a las personas” “Es el estudio y medición de las dimensiones físicas y funcionales del cuerpo humano”. Objetivos: La búsqueda de la adaptación física entre el cuerpo humano en actividad y los diversos componentes del espacio que lo rodean. Esta es la esencia de la antropometría. Diseñar los puestos de trabajo, aplicación de los métodos físico-científicos al ser humano para el desarrollo de los estándares de diseño, para los requerimientos específicos y para la evaluación de los diseños de ingeniería, modelos a escala, productos manufacturados, con el fin de asegurar la adecuación de estos productos a la población del usuario pretendida.

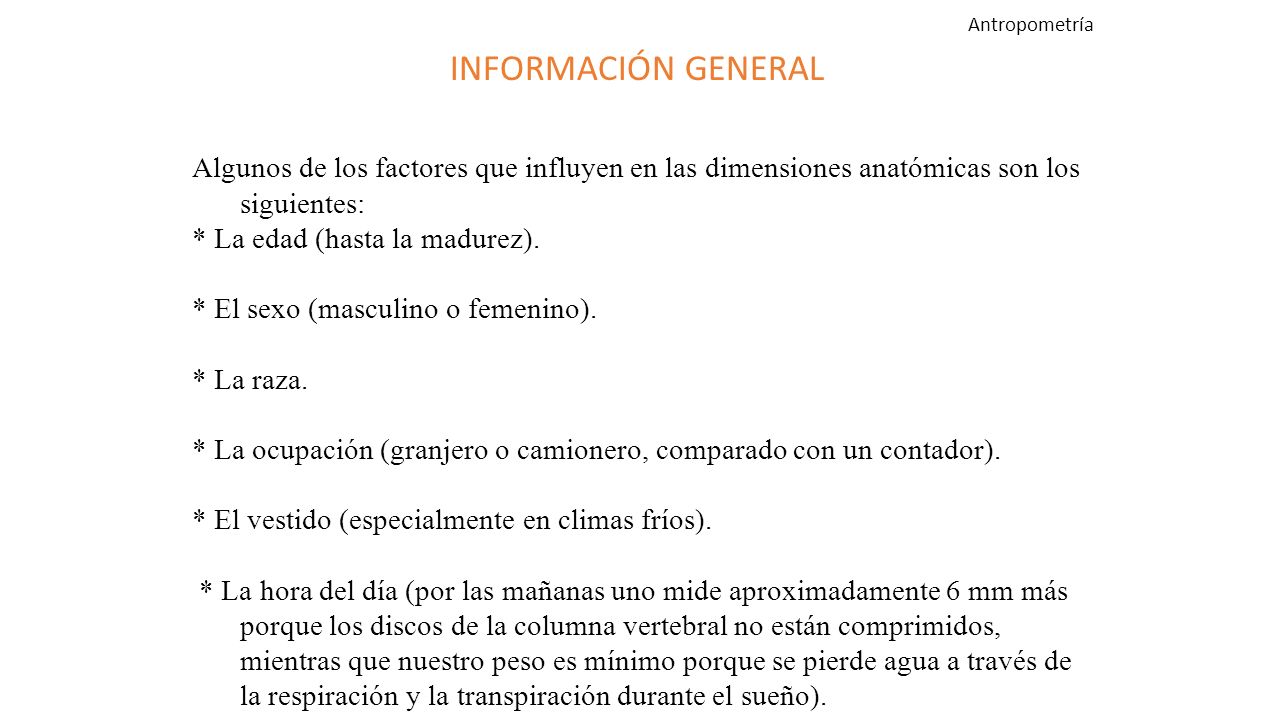

3 Antropometría INFORMACIÓN GENERAL Algunos de los factores que influyen en las dimensiones anatómicas son los siguientes: * La edad (hasta la madurez). * El sexo (masculino o femenino). * La raza. * La ocupación (granjero o camionero, comparado con un contador). * El vestido (especialmente en climas fríos). * La hora del día (por las mañanas uno mide aproximadamente 6 mm más porque los discos de la columna vertebral no están comprimidos, mientras que nuestro peso es mínimo porque se pierde agua a través de la respiración y la transpiración durante el sueño).

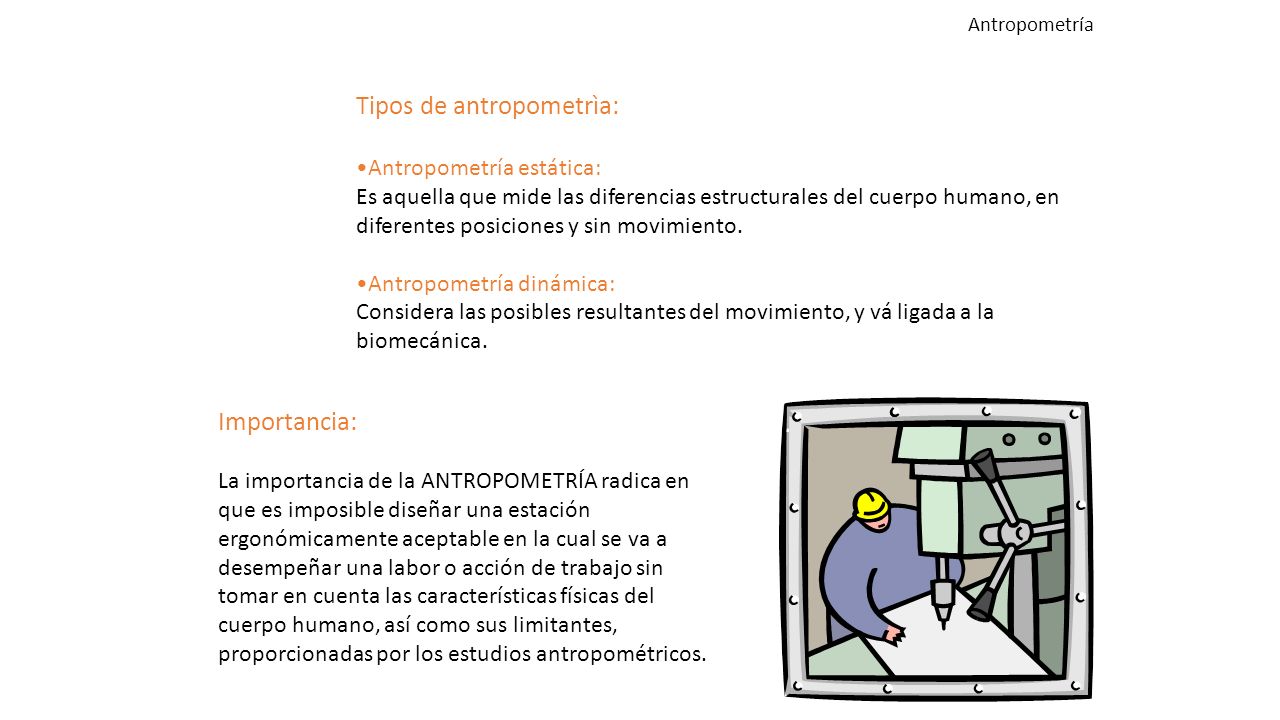

4 Tipos de antropometrìa:
Antropometría estática: Es aquella que mide las diferencias estructurales del cuerpo humano, en diferentes posiciones y sin movimiento. Antropometría dinámica: Considera las posibles resultantes del movimiento, y vá ligada a la biomecánica. Importancia: La importancia de la ANTROPOMETRÍA radica en que es imposible diseñar una estación ergonómicamente aceptable en la cual se va a desempeñar una labor o acción de trabajo sin tomar en cuenta las características físicas del cuerpo humano, así como sus limitantes, proporcionadas por los estudios antropométricos.

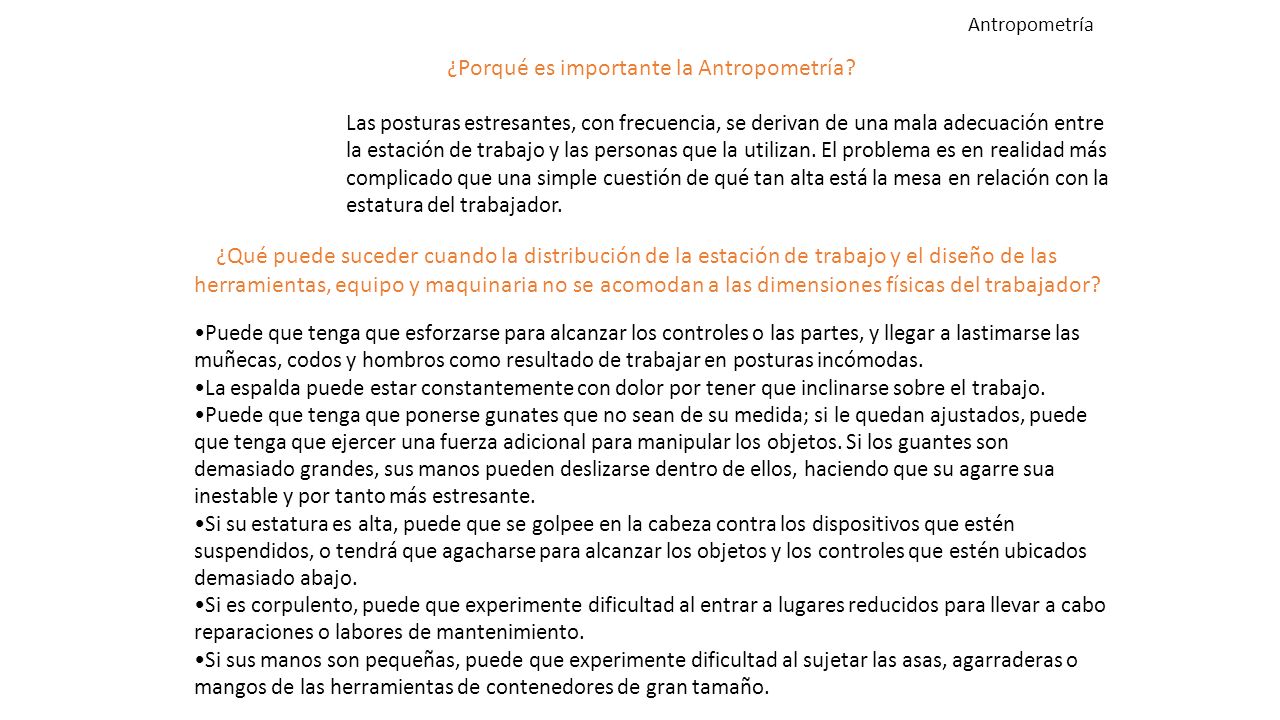

5 ¿Porqué es importante la Antropometría?
Las posturas estresantes, con frecuencia, se derivan de una mala adecuación entre la estación de trabajo y las personas que la utilizan. El problema es en realidad más complicado que una simple cuestión de qué tan alta está la mesa en relación con la estatura del trabajador. ¿Qué puede suceder cuando la distribución de la estación de trabajo y el diseño de las herramientas, equipo y maquinaria no se acomodan a las dimensiones físicas del trabajador? Puede que tenga que esforzarse para alcanzar los controles o las partes, y llegar a lastimarse las muñecas, codos y hombros como resultado de trabajar en posturas incómodas. La espalda puede estar constantemente con dolor por tener que inclinarse sobre el trabajo. Puede que tenga que ponerse gunates que no sean de su medida; si le quedan ajustados, puede que tenga que ejercer una fuerza adicional para manipular los objetos. Si los guantes son demasiado grandes, sus manos pueden deslizarse dentro de ellos, haciendo que su agarre sua inestable y por tanto más estresante. Si su estatura es alta, puede que se golpee en la cabeza contra los dispositivos que estén suspendidos, o tendrá que agacharse para alcanzar los objetos y los controles que estén ubicados demasiado abajo. Si es corpulento, puede que experimente dificultad al entrar a lugares reducidos para llevar a cabo reparaciones o labores de mantenimiento. Si sus manos son pequeñas, puede que experimente dificultad al sujetar las asas, agarraderas o mangos de las herramientas de contenedores de gran tamaño.

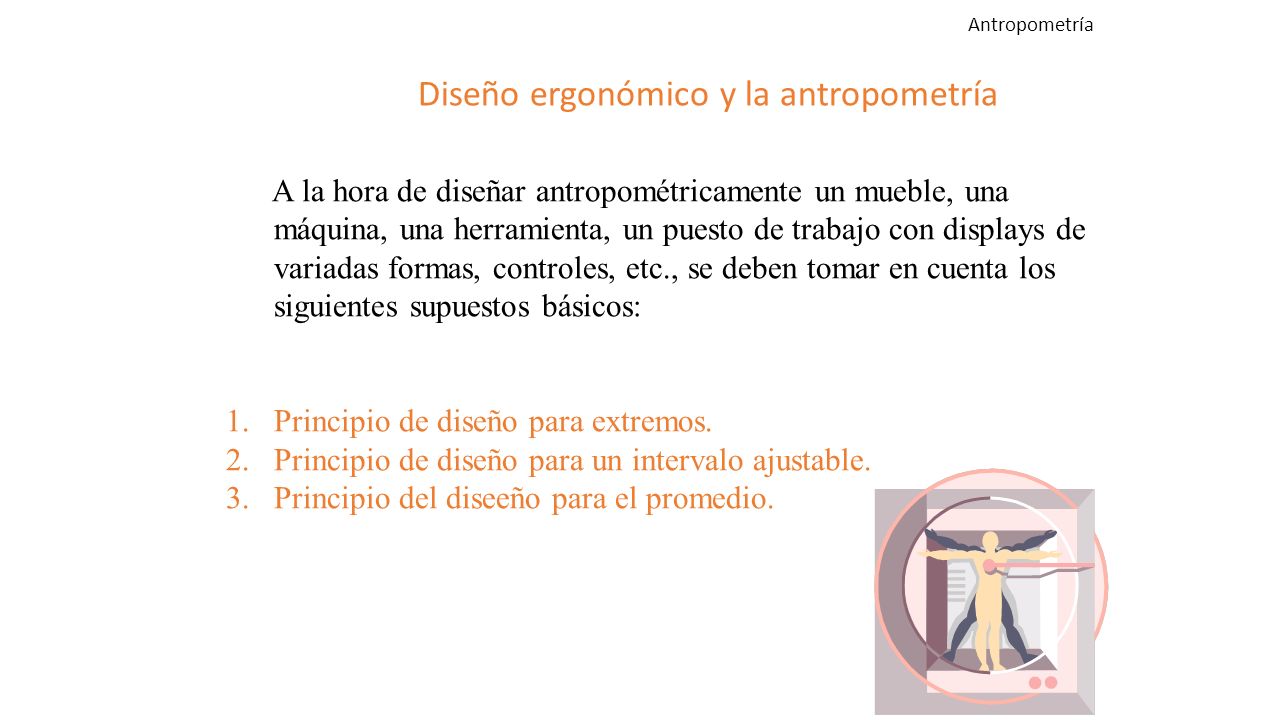

6 Diseño ergonómico y la antropometría
A la hora de diseñar antropométricamente un mueble, una máquina, una herramienta, un puesto de trabajo con displays de variadas formas, controles, etc., se deben tomar en cuenta los siguientes supuestos básicos: Principio de diseño para extremos. Principio de diseño para un intervalo ajustable. Principio del diseeño para el promedio.

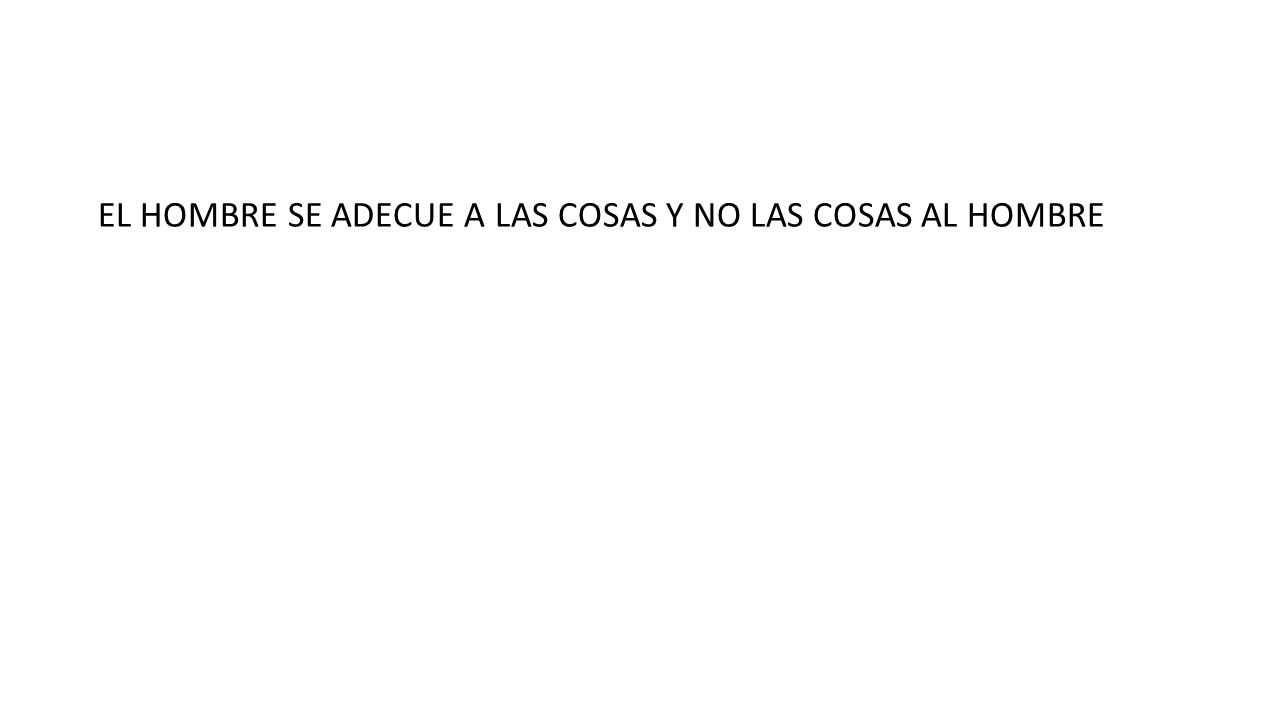

7 EL HOMBRE SE ADECUE A LAS COSAS Y NO LAS COSAS AL HOMBRE

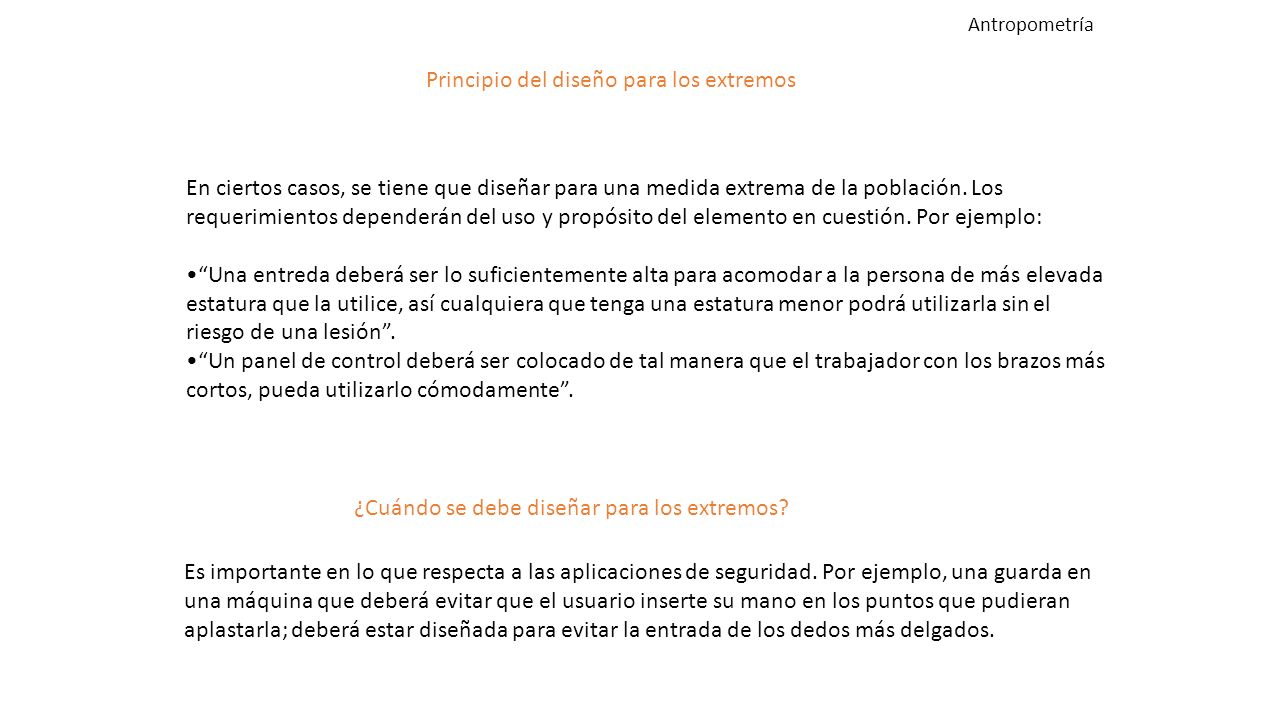

8 Principio del diseño para los extremos
Antropometría Principio del diseño para los extremos En ciertos casos, se tiene que diseñar para una medida extrema de la población. Los requerimientos dependerán del uso y propósito del elemento en cuestión. Por ejemplo: “Una entreda deberá ser lo suficientemente alta para acomodar a la persona de más elevada estatura que la utilice, así cualquiera que tenga una estatura menor podrá utilizarla sin el riesgo de una lesión”. “Un panel de control deberá ser colocado de tal manera que el trabajador con los brazos más cortos, pueda utilizarlo cómodamente”. ¿Cuándo se debe diseñar para los extremos? Es importante en lo que respecta a las aplicaciones de seguridad. Por ejemplo, una guarda en una máquina que deberá evitar que el usuario inserte su mano en los puntos que pudieran aplastarla; deberá estar diseñada para evitar la entrada de los dedos más delgados.

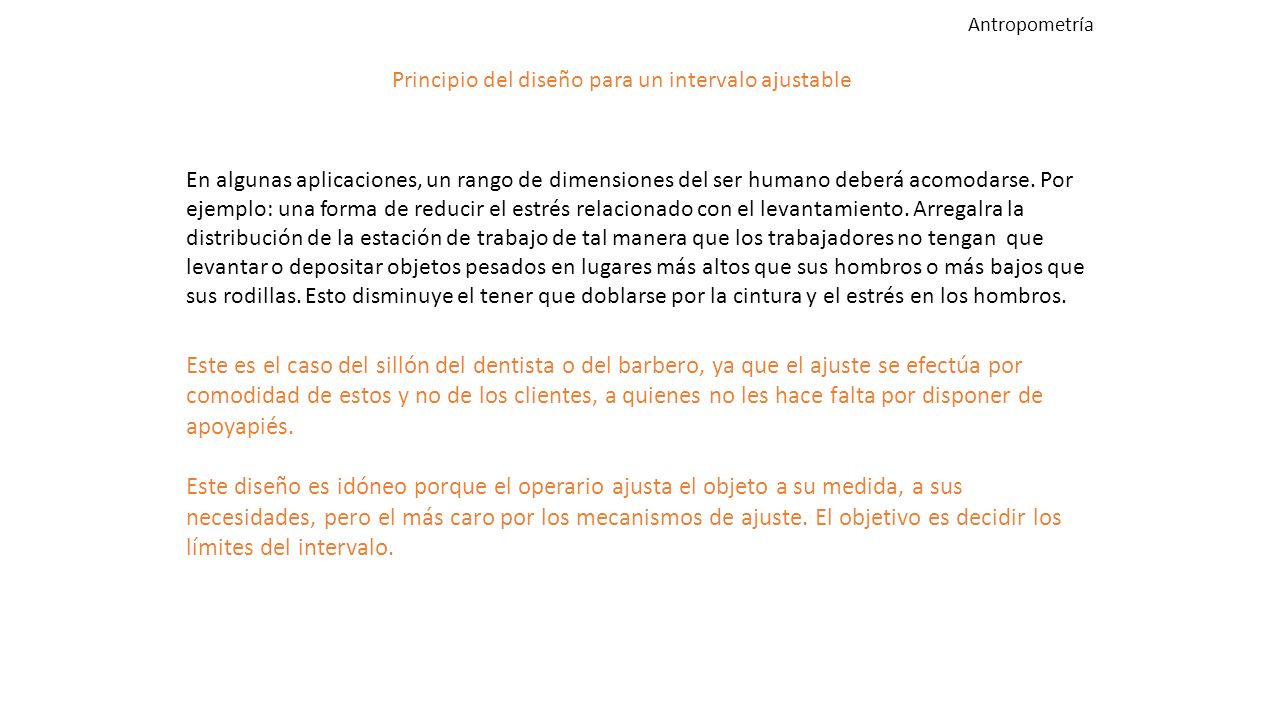

9 Antropometría Principio del diseño para un intervalo ajustable En algunas aplicaciones, un rango de dimensiones del ser humano deberá acomodarse. Por ejemplo: una forma de reducir el estrés relacionado con el levantamiento. Arregalra la distribución de la estación de trabajo de tal manera que los trabajadores no tengan que levantar o depositar objetos pesados en lugares más altos que sus hombros o más bajos que sus rodillas. Esto disminuye el tener que doblarse por la cintura y el estrés en los hombros. Este es el caso del sillón del dentista o del barbero, ya que el ajuste se efectúa por comodidad de estos y no de los clientes, a quienes no les hace falta por disponer de apoyapiés. Este diseño es idóneo porque el operario ajusta el objeto a su medida, a sus necesidades, pero el más caro por los mecanismos de ajuste. El objetivo es decidir los límites del intervalo.

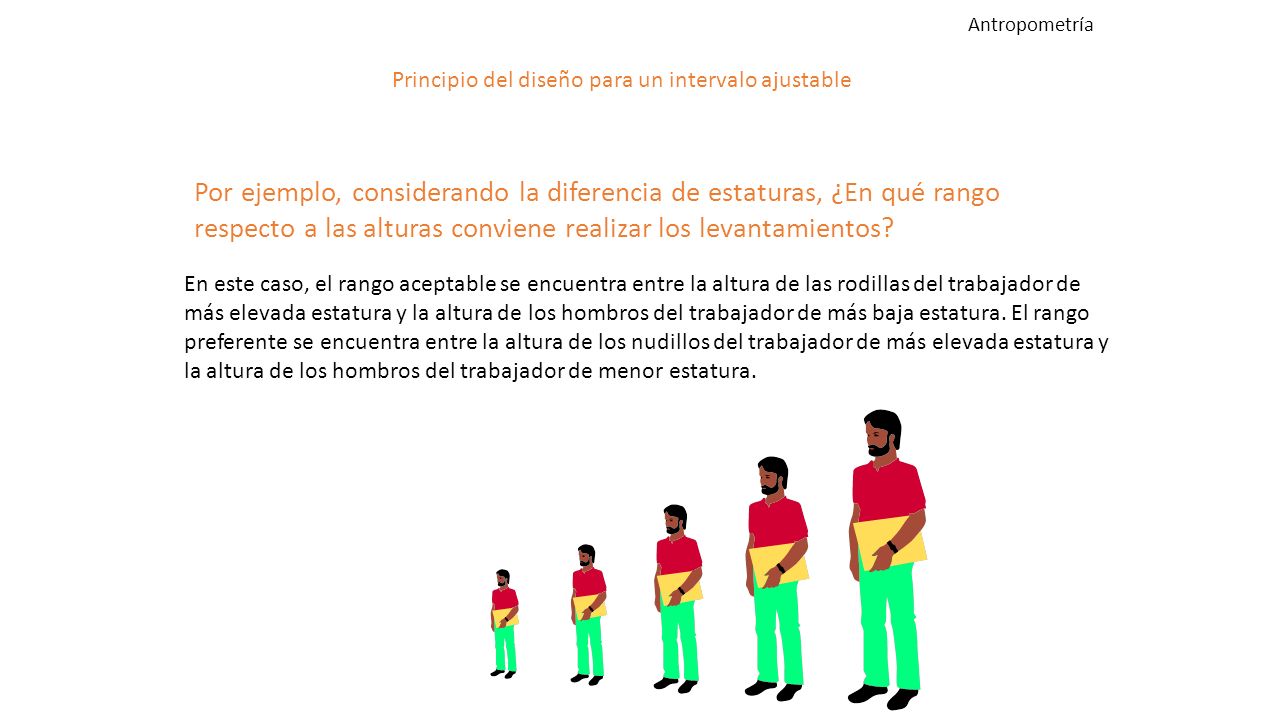

10 Antropometría Principio del diseño para un intervalo ajustable Por ejemplo, considerando la diferencia de estaturas, ¿En qué rango respecto a las alturas conviene realizar los levantamientos? En este caso, el rango aceptable se encuentra entre la altura de las rodillas del trabajador de más elevada estatura y la altura de los hombros del trabajador de más baja estatura. El rango preferente se encuentra entre la altura de los nudillos del trabajador de más elevada estatura y la altura de los hombros del trabajador de menor estatura.

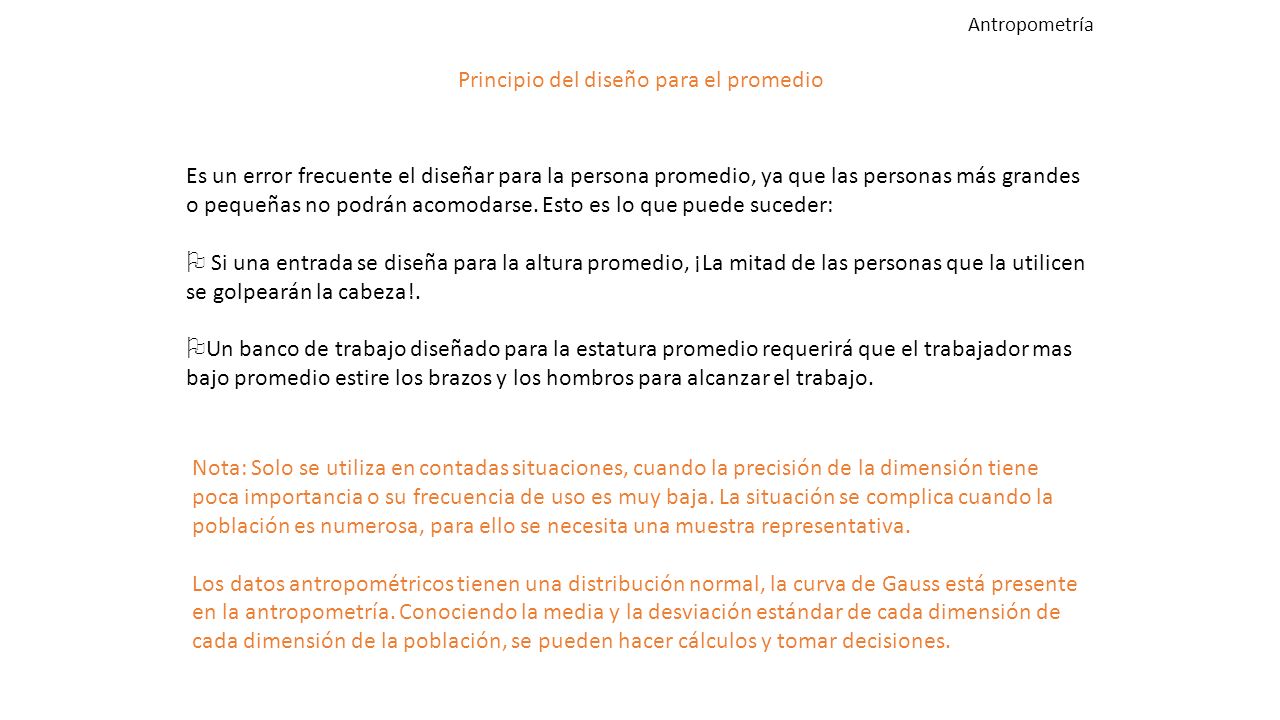

11 Principio del diseño para el promedio
Antropometría Principio del diseño para el promedio Es un error frecuente el diseñar para la persona promedio, ya que las personas más grandes o pequeñas no podrán acomodarse. Esto es lo que puede suceder: Si una entrada se diseña para la altura promedio, ¡La mitad de las personas que la utilicen se golpearán la cabeza!. Un banco de trabajo diseñado para la estatura promedio requerirá que el trabajador mas bajo promedio estire los brazos y los hombros para alcanzar el trabajo. Nota: Solo se utiliza en contadas situaciones, cuando la precisión de la dimensión tiene poca importancia o su frecuencia de uso es muy baja. La situación se complica cuando la población es numerosa, para ello se necesita una muestra representativa. Los datos antropométricos tienen una distribución normal, la curva de Gauss está presente en la antropometría. Conociendo la media y la desviación estándar de cada dimensión de cada dimensión de la población, se pueden hacer cálculos y tomar decisiones.

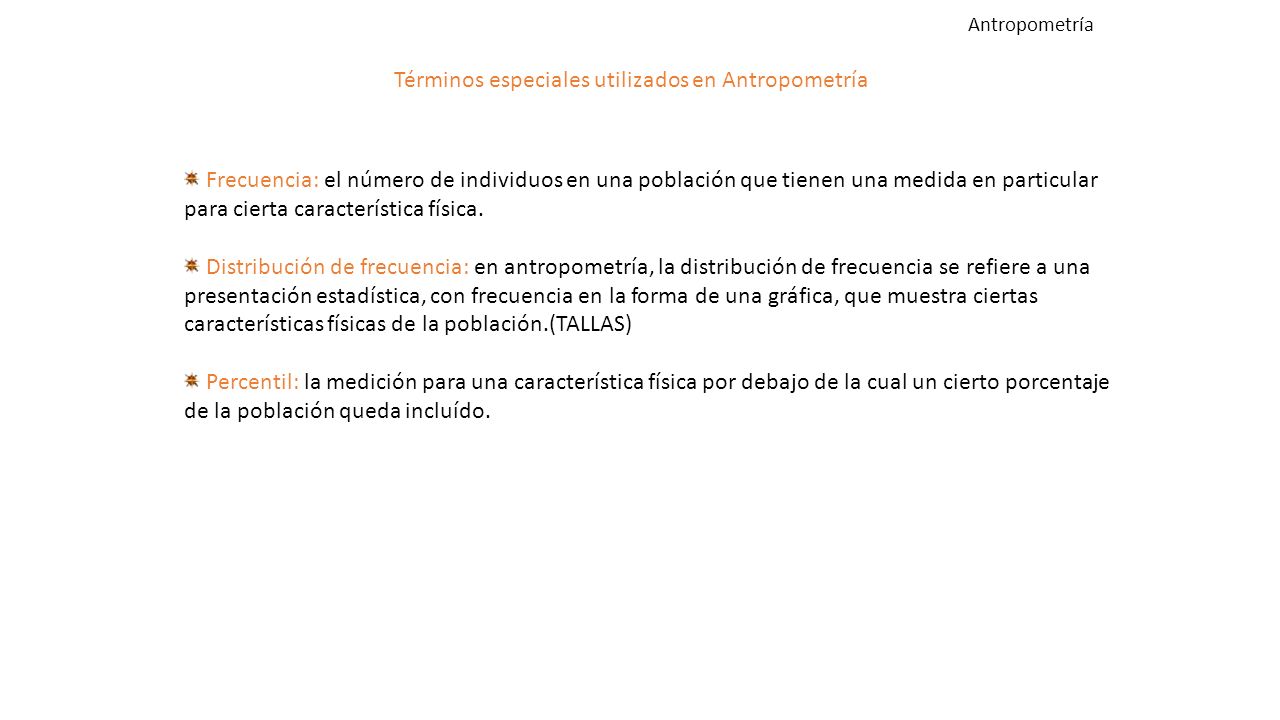

12 Términos especiales utilizados en Antropometría
Frecuencia: el número de individuos en una población que tienen una medida en particular para cierta característica física. Distribución de frecuencia: en antropometría, la distribución de frecuencia se refiere a una presentación estadística, con frecuencia en la forma de una gráfica, que muestra ciertas características físicas de la población.(TALLAS) Percentil: la medición para una característica física por debajo de la cual un cierto porcentaje de la población queda incluído.

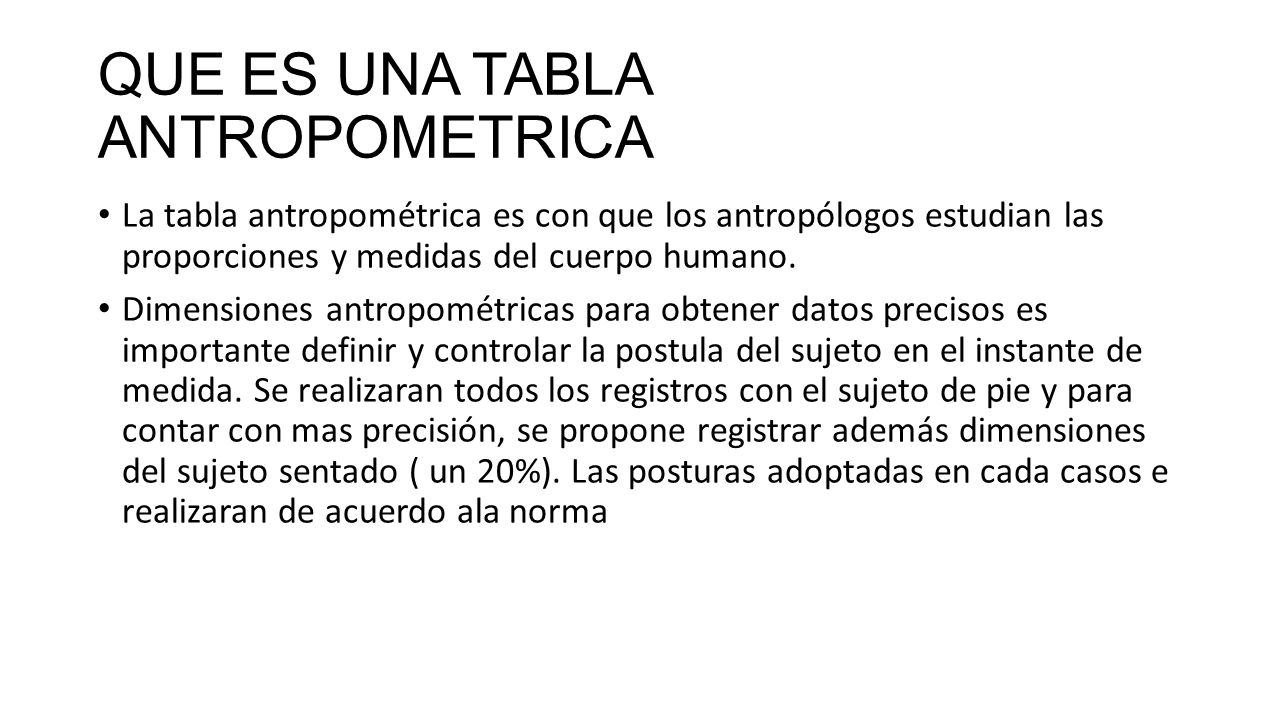

13 QUE ES UNA TABLA ANTROPOMETRICA
La tabla antropométrica es con que los antropólogos estudian las proporciones y medidas del cuerpo humano. Dimensiones antropométricas para obtener datos precisos es importante definir y controlar la postula del sujeto en el instante de medida. Se realizaran todos los registros con el sujeto de pie y para contar con mas precisión, se propone registrar además dimensiones del sujeto sentado ( un 20%). Las posturas adoptadas en cada casos e realizaran de acuerdo ala norma

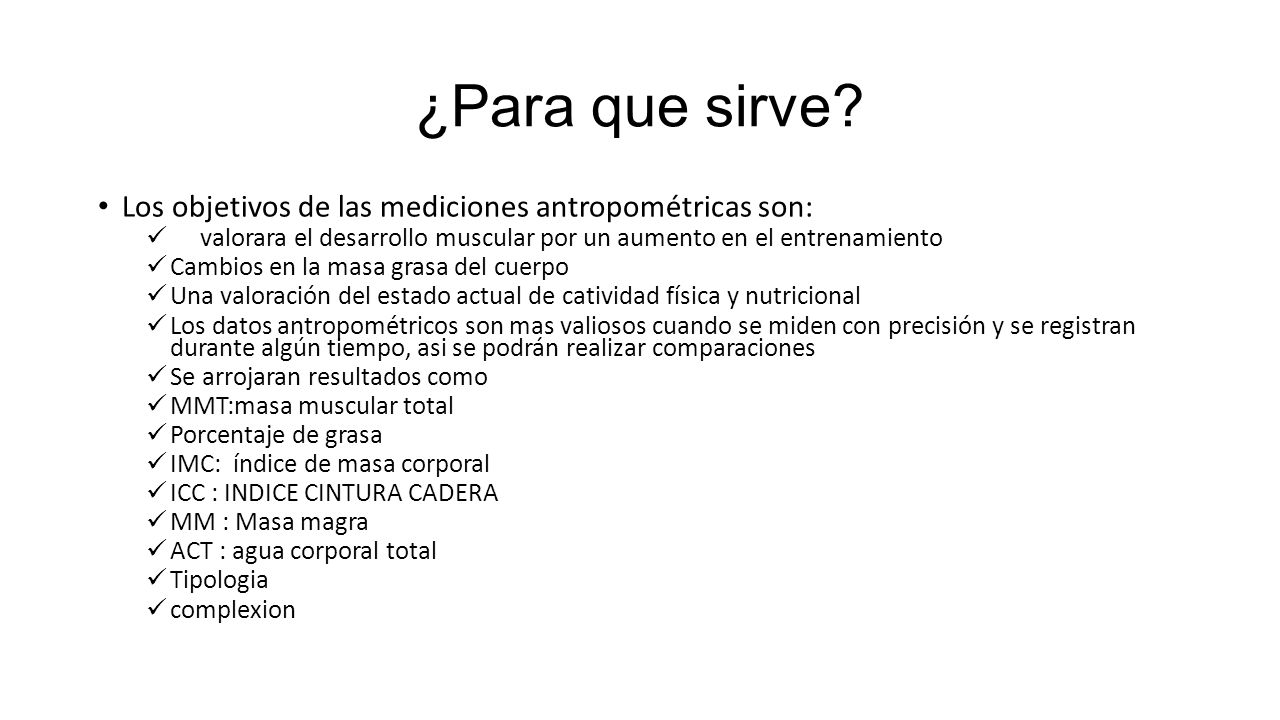

14 ¿Para que sirve? Los objetivos de las mediciones antropométricas son:
valorara el desarrollo muscular por un aumento en el entrenamiento Cambios en la masa grasa del cuerpo Una valoración del estado actual de catividad física y nutricional Los datos antropométricos son mas valiosos cuando se miden con precisión y se registran durante algún tiempo, asi se podrán realizar comparaciones Se arrojaran resultados como MMT:masa muscular total Porcentaje de grasa IMC: índice de masa corporal ICC : INDICE CINTURA CADERA MM : Masa magra ACT : agua corporal total Tipologia complexion

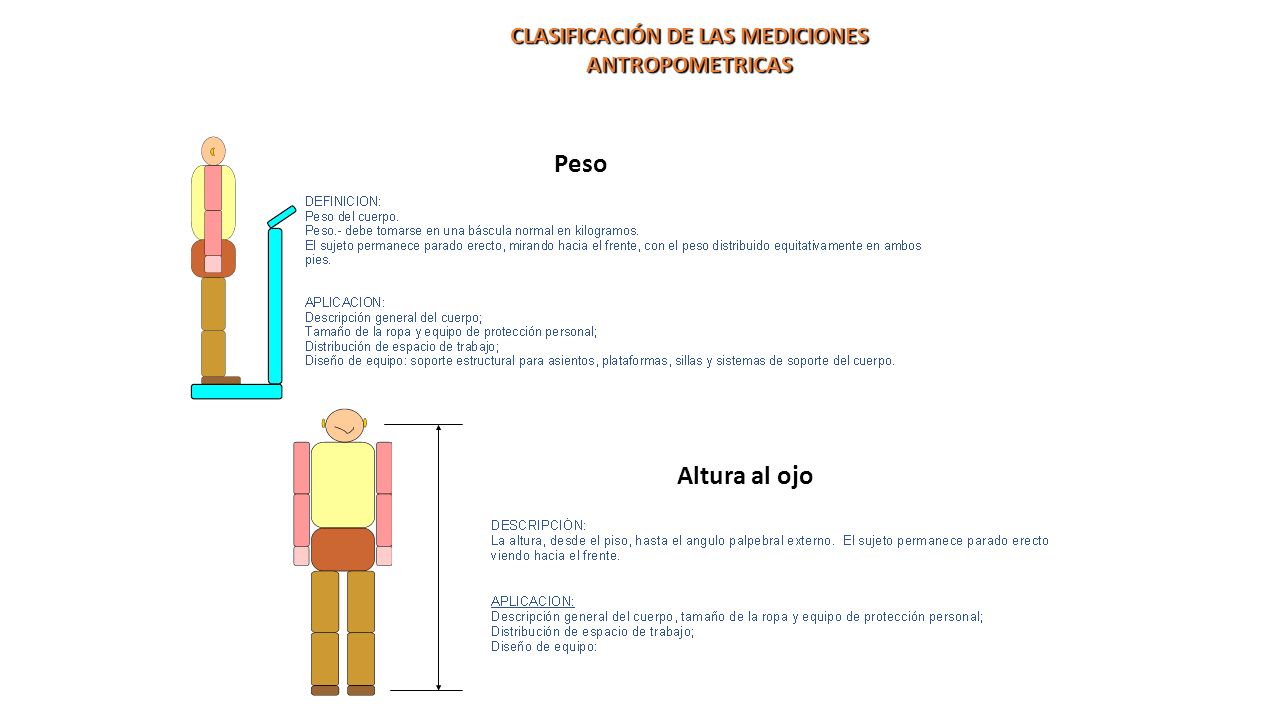

15 CLASIFICACIÓN DE LAS MEDICIONES
ANTROPOMETRICAS Peso Altura al ojo

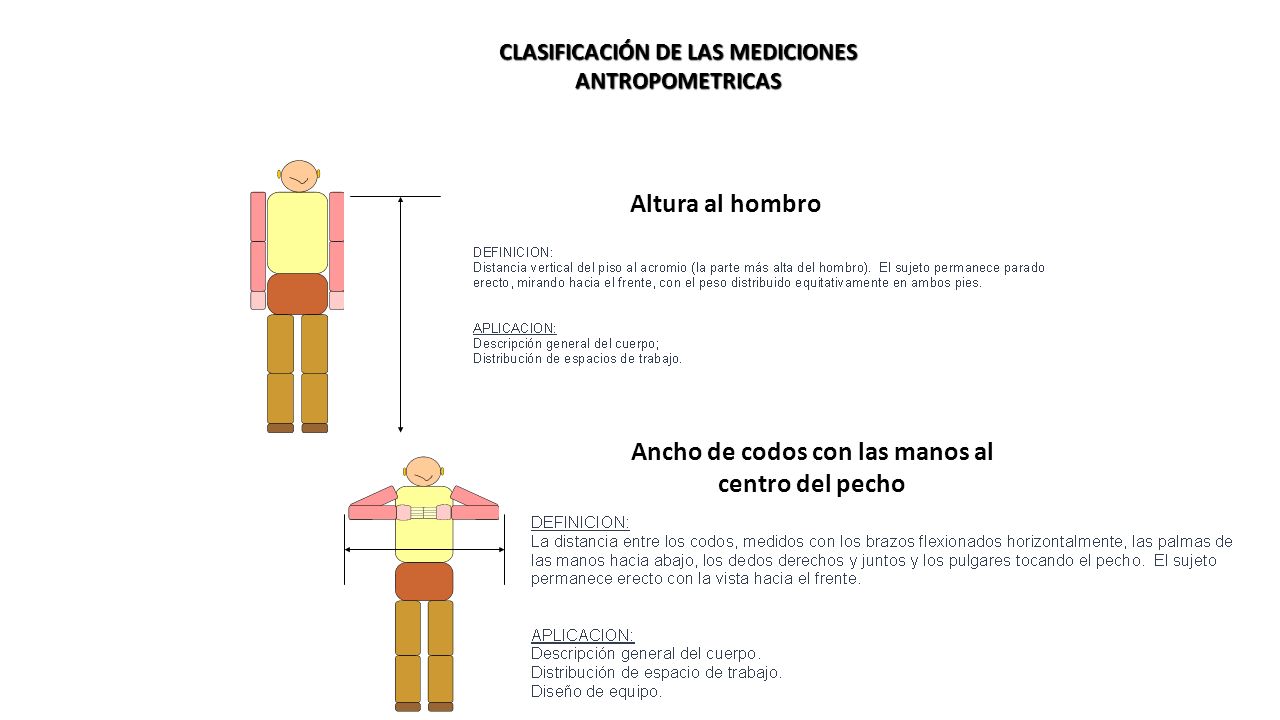

16 Ancho de codos con las manos al centro del pecho
CLASIFICACIÓN DE LAS MEDICIONES ANTROPOMETRICAS Altura al hombro Ancho de codos con las manos al centro del pecho

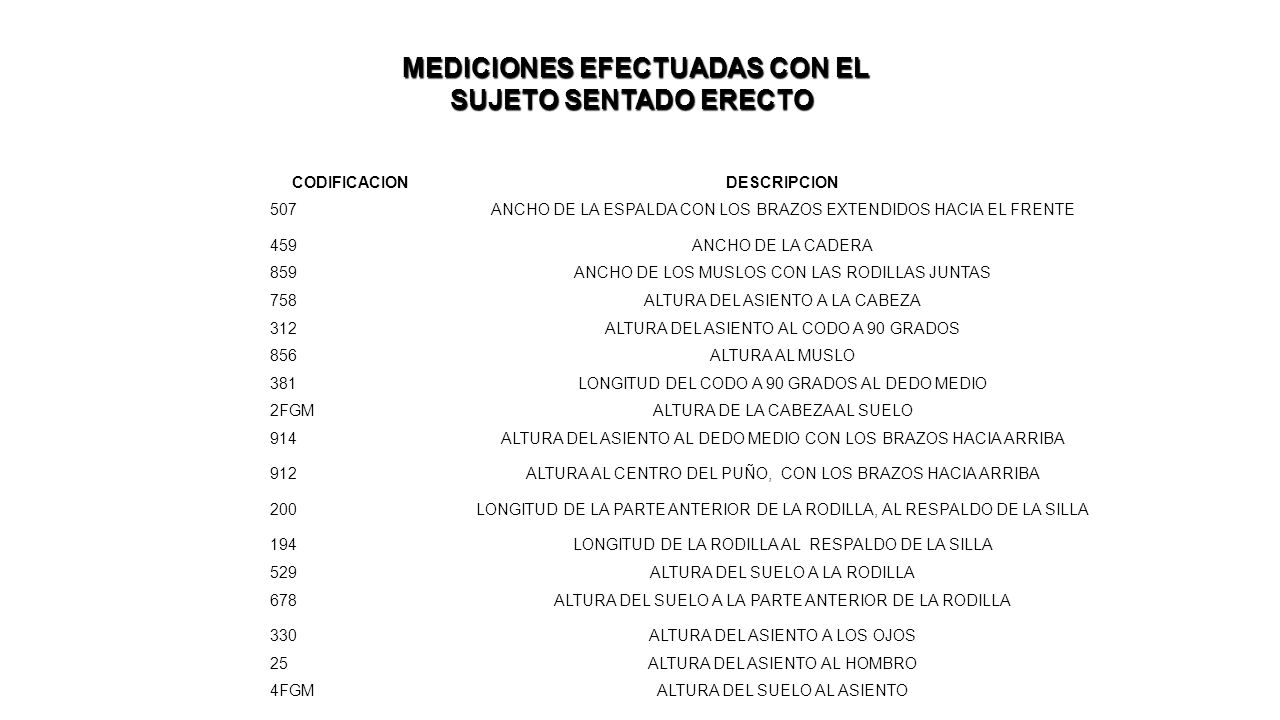

17 MEDICIONES EFECTUADAS CON EL
SUJETO SENTADO ERECTO CODIFICACION DESCRIPCION 507 ANCHO DE LA ESPALDA CON LOS BRAZOS EXTENDIDOS HACIA EL FRENTE 459 ANCHO DE LA CADERA 859 ANCHO DE LOS MUSLOS CON LAS RODILLAS JUNTAS 758 ALTURA DEL ASIENTO A LA CABEZA 312 ALTURA DEL ASIENTO AL CODO A 90 GRADOS 856 ALTURA AL MUSLO 381 LONGITUD DEL CODO A 90 GRADOS AL DEDO MEDIO 2FGM ALTURA DE LA CABEZA AL SUELO 914 ALTURA DEL ASIENTO AL DEDO MEDIO CON LOS BRAZOS HACIA ARRIBA 912 ALTURA AL CENTRO DEL PUÑO, CON LOS BRAZOS HACIA ARRIBA 200 LONGITUD DE LA PARTE ANTERIOR DE LA RODILLA, AL RESPALDO DE LA SILLA 194 LONGITUD DE LA RODILLA AL RESPALDO DE LA SILLA 529 ALTURA DEL SUELO A LA RODILLA 678 ALTURA DEL SUELO A LA PARTE ANTERIOR DE LA RODILLA 330 ALTURA DEL ASIENTO A LOS OJOS 25 ALTURA DEL ASIENTO AL HOMBRO 4FGM ALTURA DEL SUELO AL ASIENTO

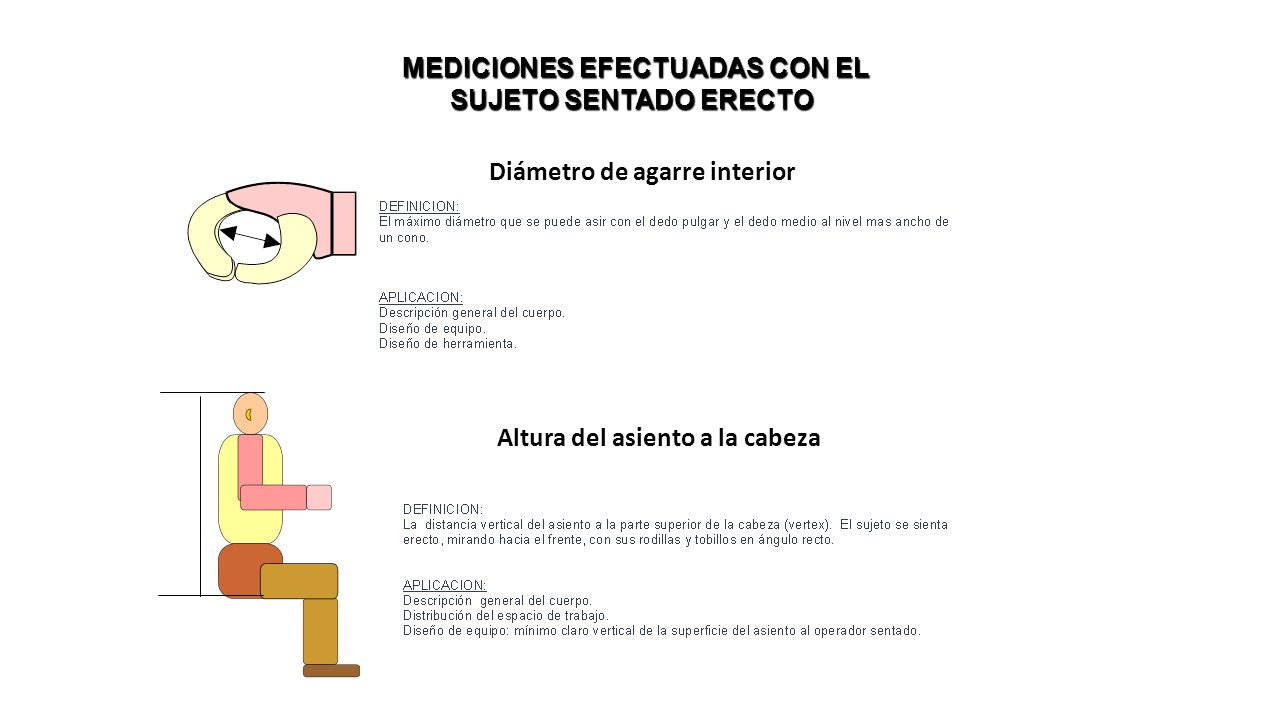

18 MEDICIONES EFECTUADAS CON EL
SUJETO SENTADO ERECTO Diámetro de agarre interior Altura del asiento a la cabeza

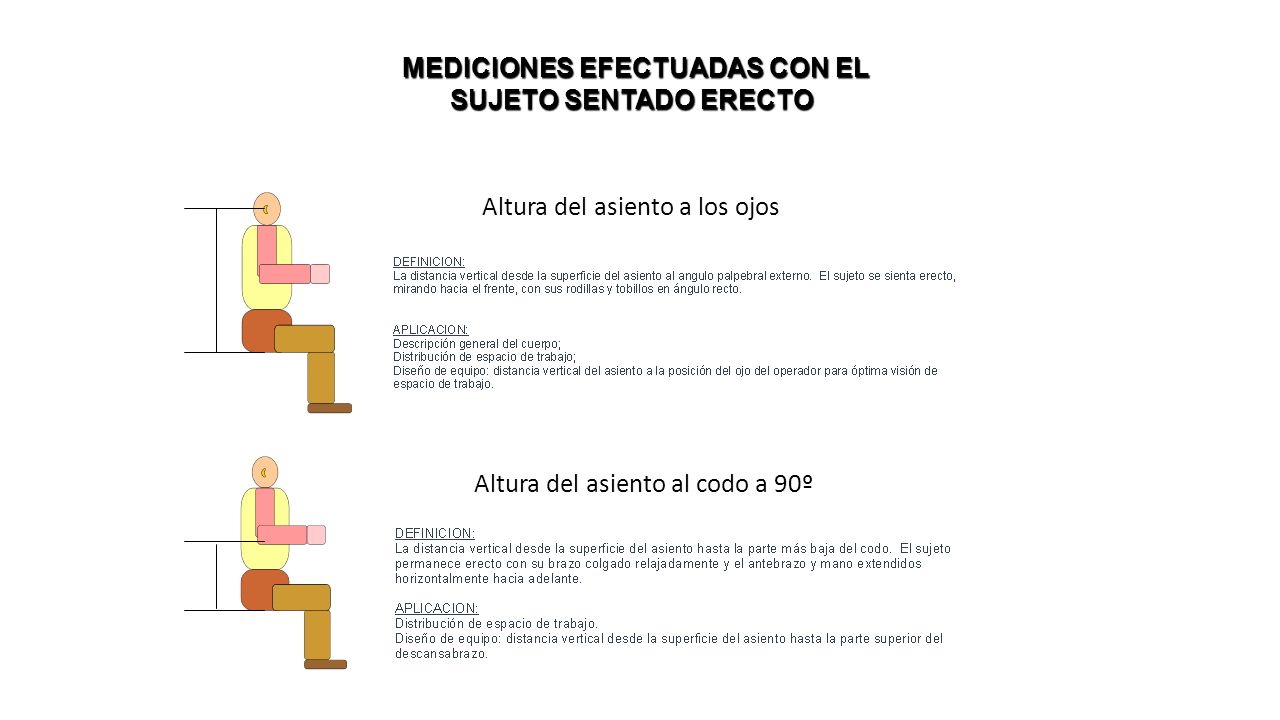

19 MEDICIONES EFECTUADAS CON EL
SUJETO SENTADO ERECTO Altura del asiento a los ojos Altura del asiento al codo a 90º
