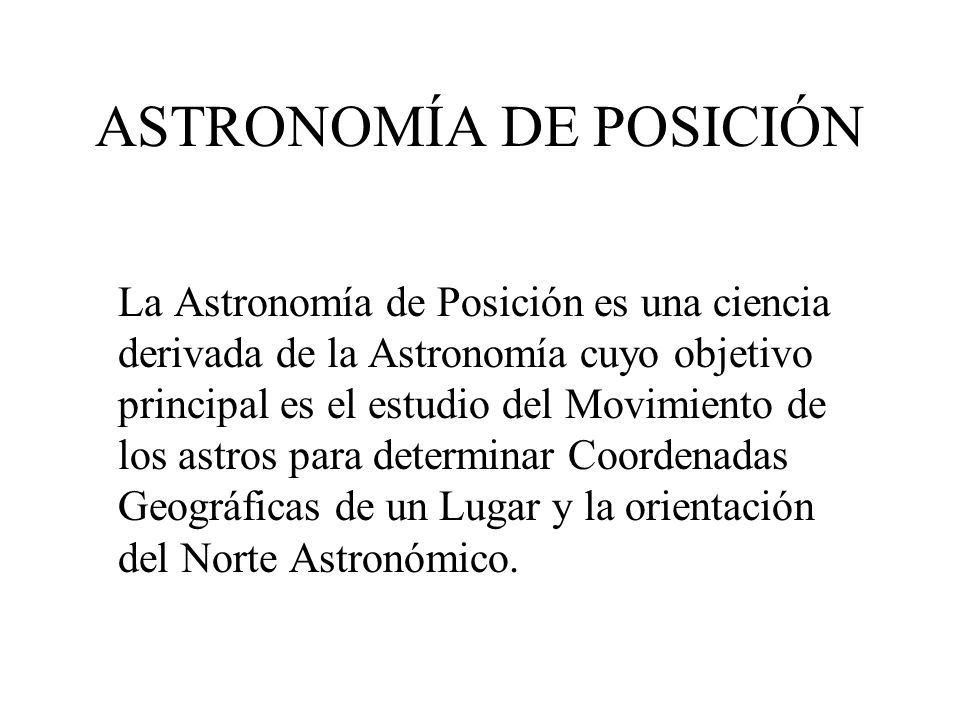

1 ASTRONOMÍA DE POSICIÓN La Astronomía de Posición es una ciencia derivada de la Astronomía cuyo objetivo principal es el estudio del Movimiento de los astros para determinar Coordenadas Geográficas de un Lugar y la orientación del Norte Astronómico.

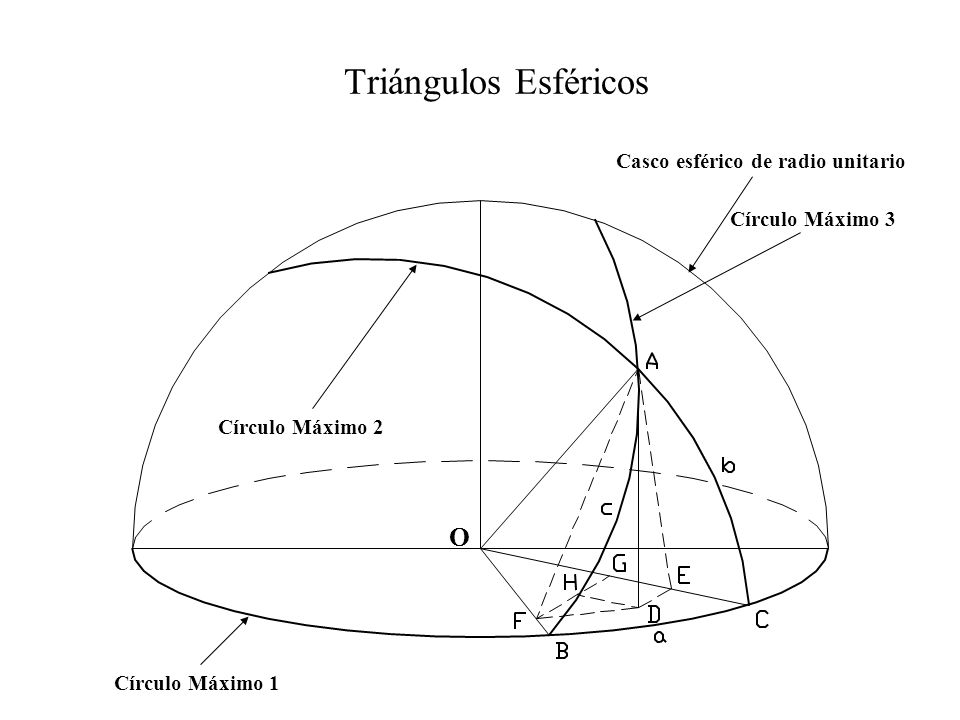

2 Triángulos Esféricos O Casco esférico de radio unitario Círculo Máximo 1 Círculo Máximo 3 Círculo Máximo 2

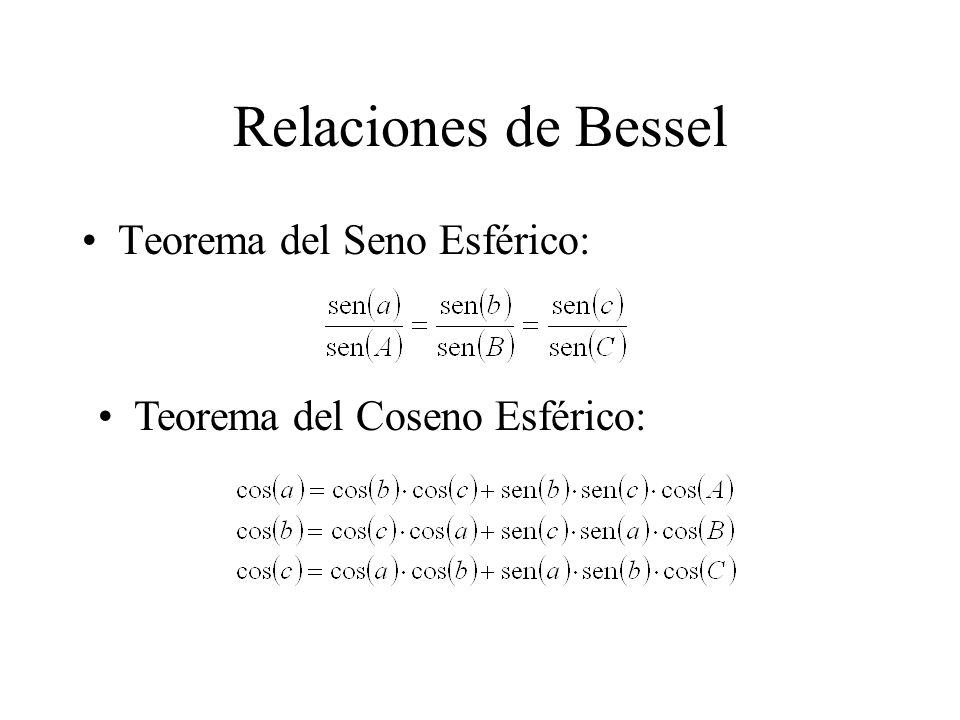

3 Relaciones de Bessel Teorema del Seno Esférico: Teorema del Coseno Esférico:

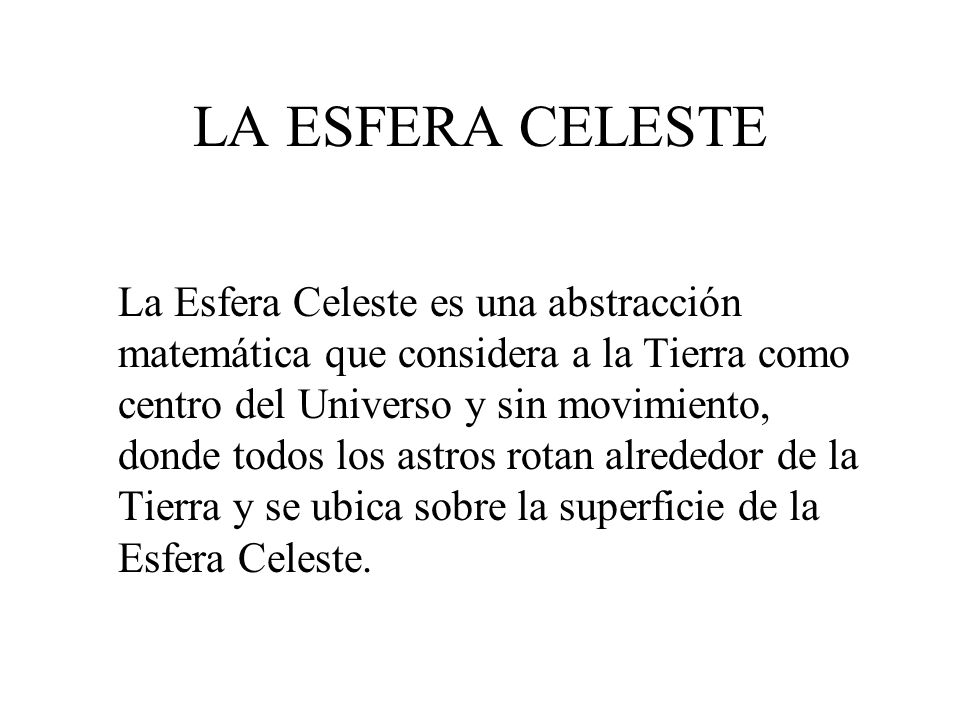

4 LA ESFERA CELESTE La Esfera Celeste es una abstracción matemática que considera a la Tierra como centro del Universo y sin movimiento, donde todos los astros rotan alrededor de la Tierra y se ubica sobre la superficie de la Esfera Celeste.

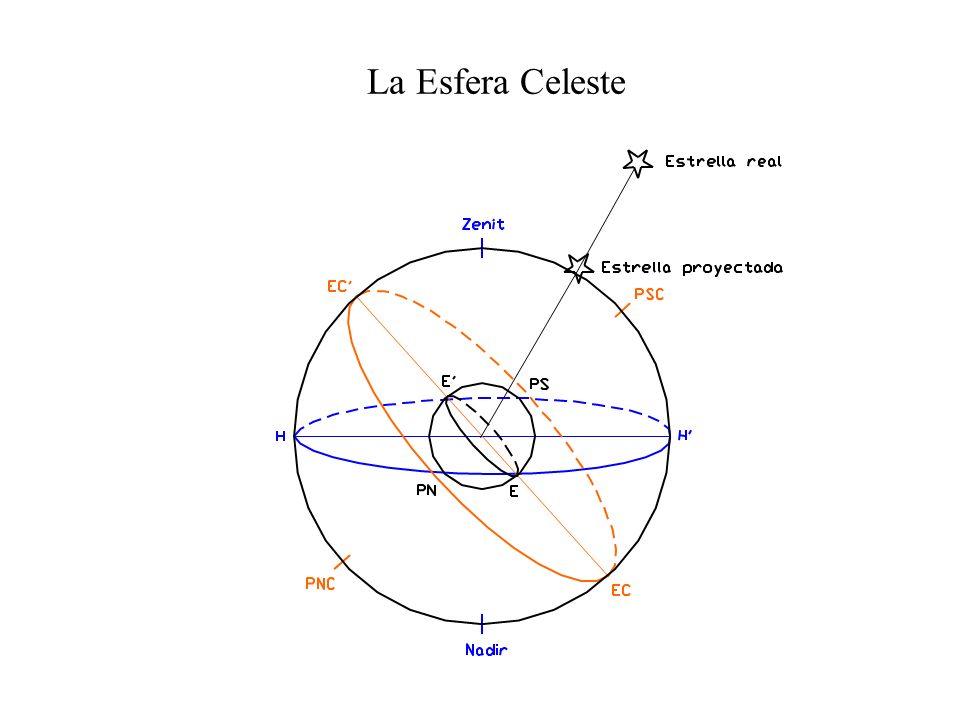

5 La Esfera Celeste

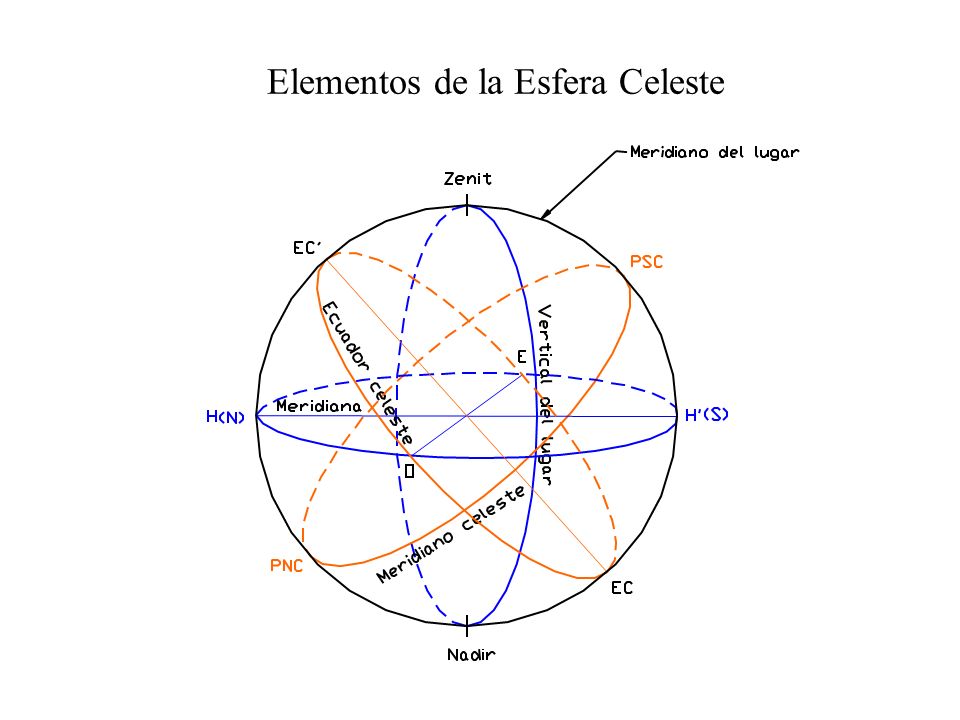

6 Elementos de la Esfera Celeste

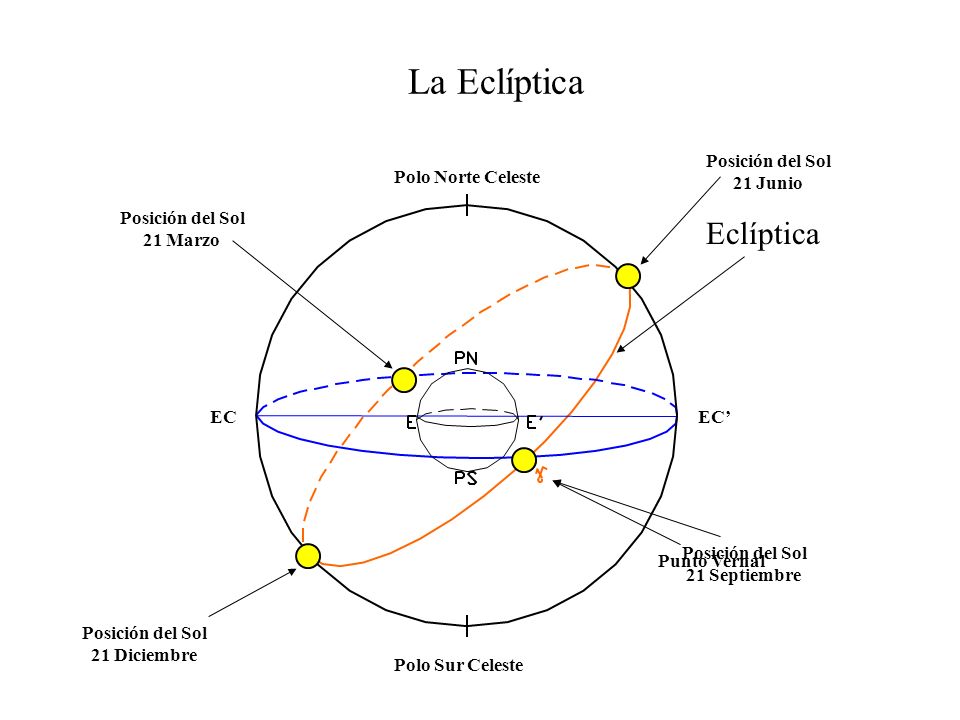

7 La Eclíptica Polo Norte Celeste Polo Sur Celeste ECEC’ Eclíptica Punto Vernal Posición del Sol 21 Junio Posición del Sol 21 Septiembre Posición del Sol 21 Diciembre Posición del Sol 21 Marzo

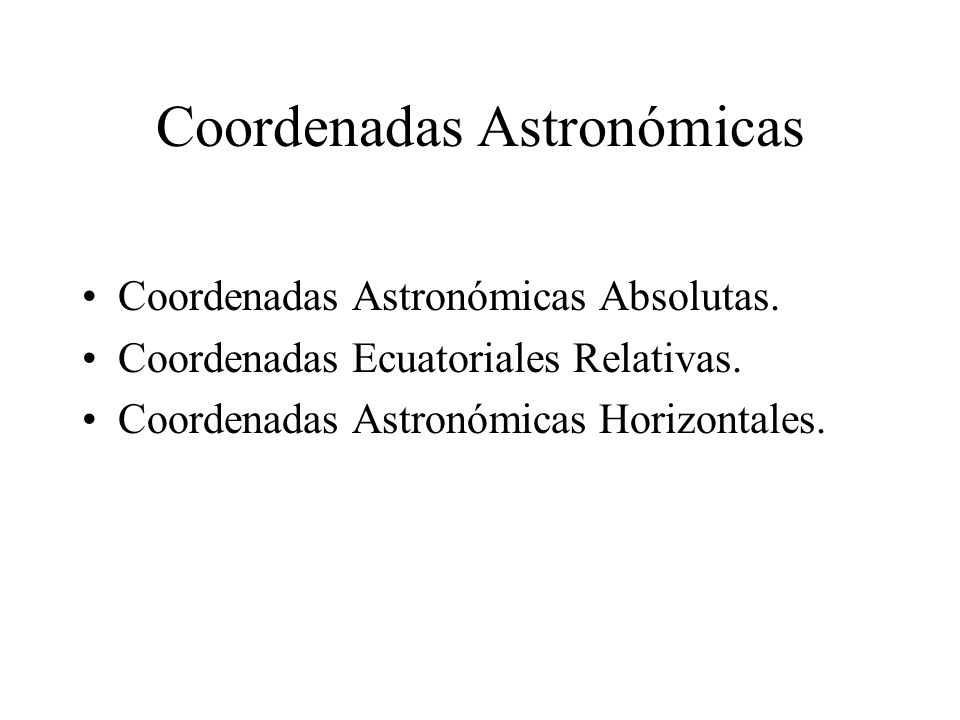

8 Coordenadas Astronómicas Coordenadas Astronómicas Absolutas. Coordenadas Ecuatoriales Relativas. Coordenadas Astronómicas Horizontales.

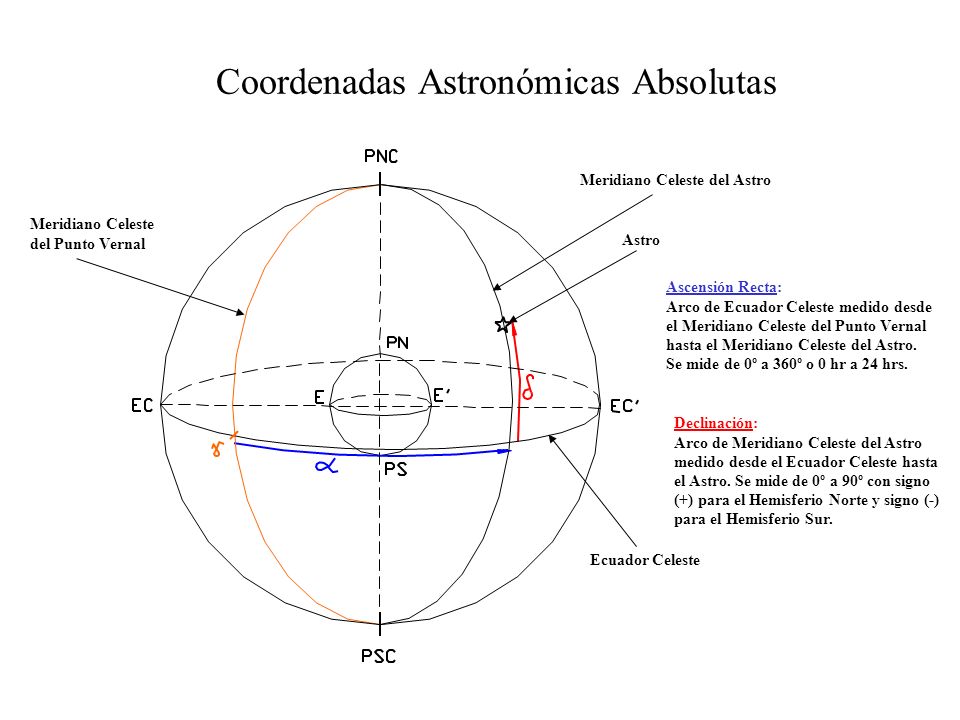

9 Coordenadas Astronómicas Absolutas Meridiano Celeste del Punto Vernal Meridiano Celeste del Astro Ecuador Celeste Astro Ascensión Recta: Arco de Ecuador Celeste medido desde el Meridiano Celeste del Punto Vernal hasta el Meridiano Celeste del Astro. Se mide de 0º a 360º o 0 hr a 24 hrs. Declinación: Arco de Meridiano Celeste del Astro medido desde el Ecuador Celeste hasta el Astro. Se mide de 0º a 90º con signo (+) para el Hemisferio Norte y signo (-) para el Hemisferio Sur.

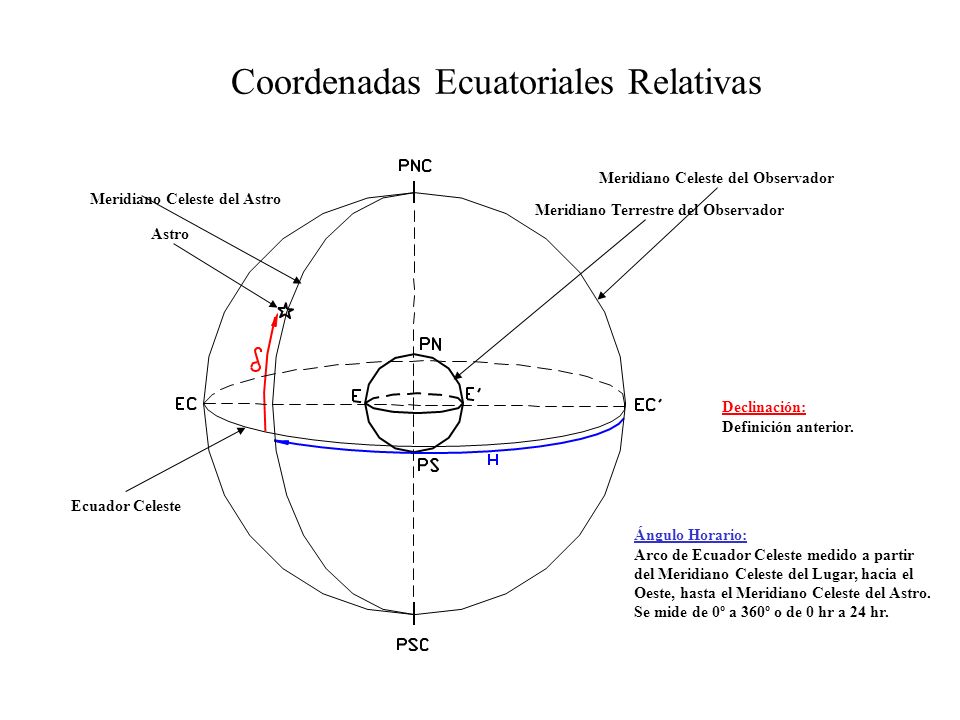

10 Coordenadas Ecuatoriales Relativas Meridiano Terrestre del Observador Meridiano Celeste del Observador Astro Ecuador Celeste Meridiano Celeste del Astro Declinación: Definición anterior. Ángulo Horario: Arco de Ecuador Celeste medido a partir del Meridiano Celeste del Lugar, hacia el Oeste, hasta el Meridiano Celeste del Astro. Se mide de 0º a 360º o de 0 hr a 24 hr.

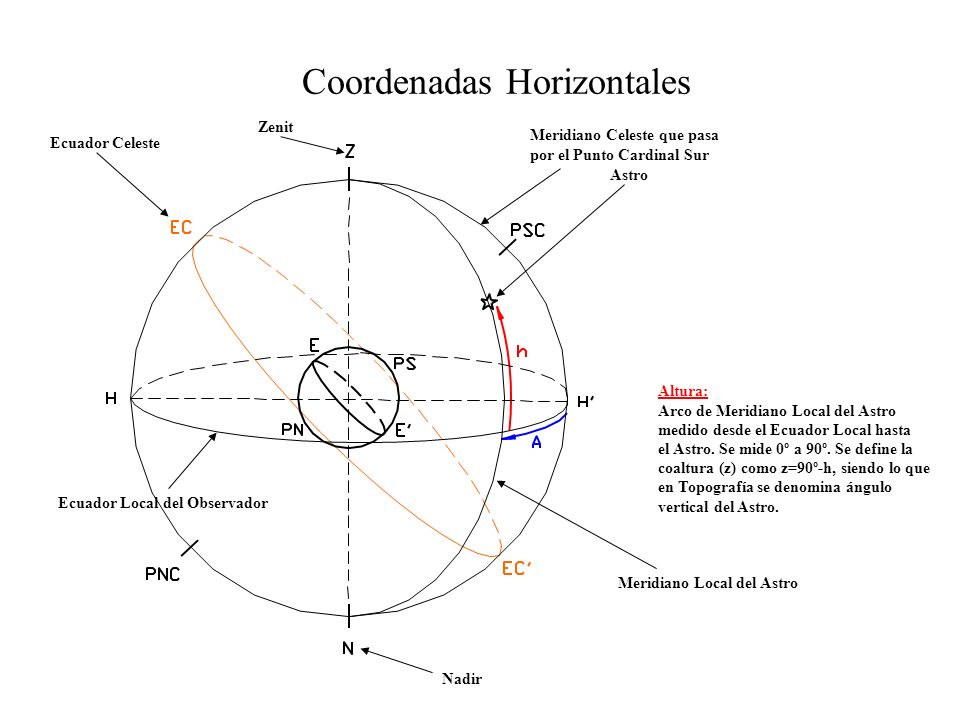

11 Coordenadas Horizontales Altura: Arco de Meridiano Local del Astro medido desde el Ecuador Local hasta el Astro. Se mide 0º a 90º. Se define la coaltura (z) como z=90º-h, siendo lo que en Topografía se denomina ángulo vertical del Astro. Meridiano Celeste que pasa por el Punto Cardinal Sur Meridiano Local del Astro Ecuador Local del Observador Astro Ecuador Celeste Zenit Nadir

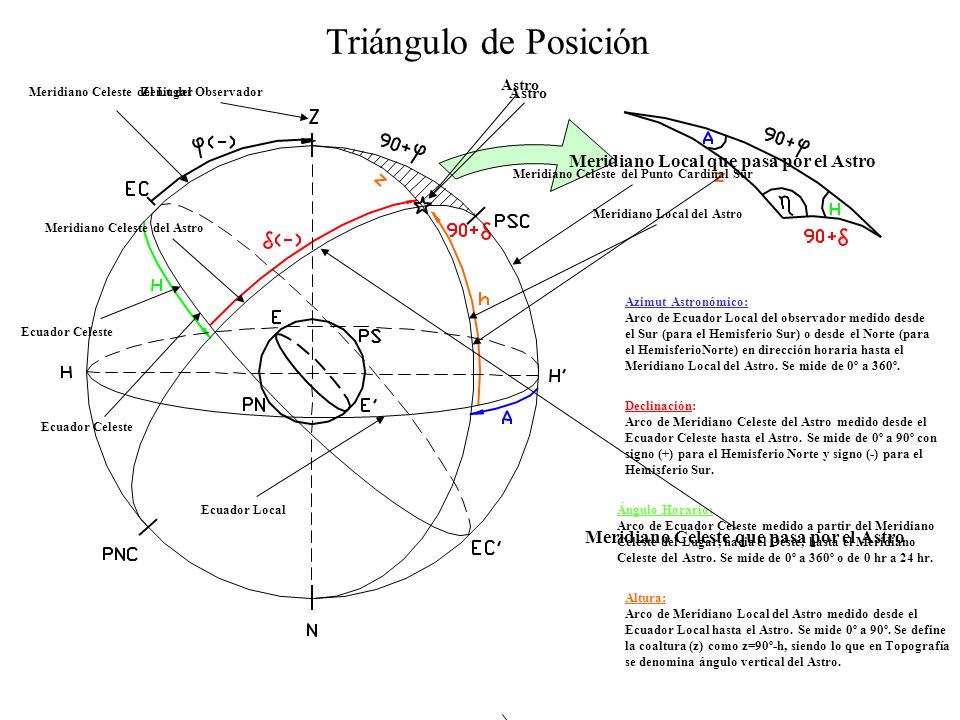

12 Triángulo de Posición Meridiano Celeste del Punto Cardinal Sur Meridiano Local del Astro Ecuador Celeste Meridiano Celeste del Lugar Meridiano Celeste del Astro Ecuador Celeste Zenit del Observador Ecuador Local Astro Ángulo Horario: Arco de Ecuador Celeste medido a partir del Meridiano Celeste del Lugar, hacia el Oeste, hasta el Meridiano Celeste del Astro. Se mide de 0º a 360º o de 0 hr a 24 hr. Declinación: Arco de Meridiano Celeste del Astro medido desde el Ecuador Celeste hasta el Astro. Se mide de 0º a 90º con signo (+) para el Hemisferio Norte y signo (-) para el Hemisferio Sur. Azimut Astronómico: Arco de Ecuador Local del observador medido desde el Sur (para el Hemisferio Sur) o desde el Norte (para el HemisferioNorte) en dirección horaria hasta el Meridiano Local del Astro. Se mide de 0º a 360º. Altura: Arco de Meridiano Local del Astro medido desde el Ecuador Local hasta el Astro. Se mide 0º a 90º. Se define la coaltura (z) como z=90º-h, siendo lo que en Topografía se denomina ángulo vertical del Astro. Meridiano Local que pasa por el Astro Meridiano Celeste que pasa por el Astro
