Tema 1 Energía radiante: Fuentes, difusores y detectores de radiación

Presentación del tema: "Tema 1 Energía radiante: Fuentes, difusores y detectores de radiación"— Transcripción de la presentación:

1 Tema 1 Energía radiante: Fuentes, difusores y detectores de radiación
Fotometría ocular e iluminación DOO, 2004/2005

2 Índice 1. Energía radiante. Espectro de una radiación. 2. Fuentes de radiación. 3. Difusores y filtros. 4. Detectores de radiación.

3 1. Energía radiante. Espectro de una radiación
1.1. Ondas electromagnéticas Amplitud Longitud de onda (m) Velocidad de la luz= ·108 m/s Fase

4 =1/T(s) , frecuencia (Hz)
1.1. Ondas electromagnéticas t constante x constante Eo()  T =1/T(s) , frecuencia (Hz) =c/

5 1.1. Ondas electromagnéticas

6 1.1. Ondas electromagnéticas
Fotometría Radiometría

7 1.1. Ondas electromagnéticas
Radiometría 0.01 200 400 600 800 1e+003  (m) 380 nm 830 nm Fotometría

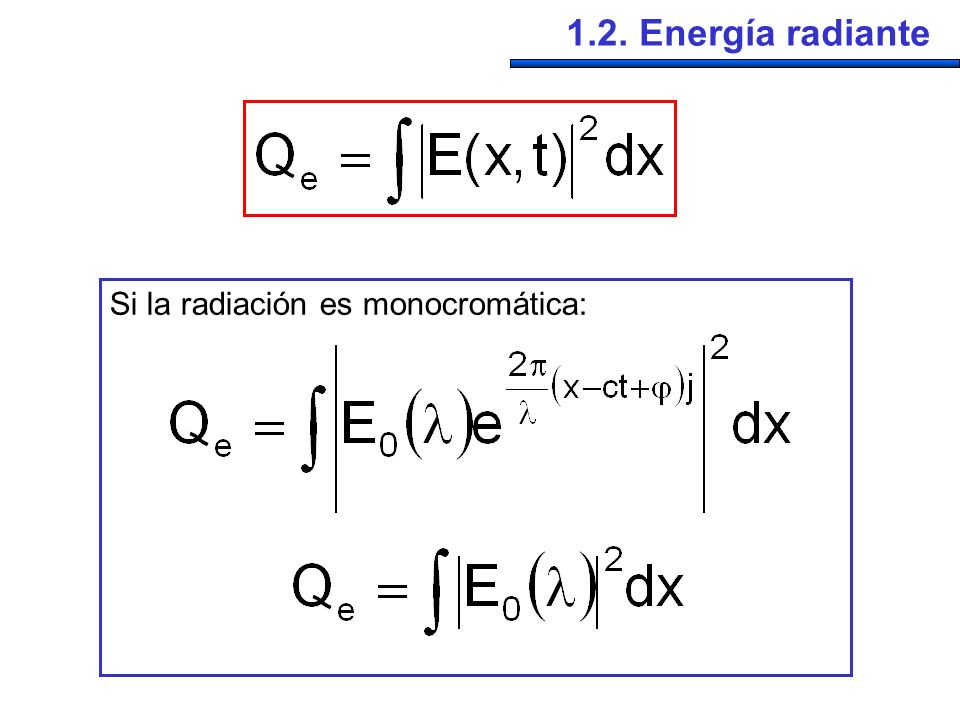

8 1.2. Energía radiante Si la radiación es monocromática:

9 1.3. Espectro de una radiación

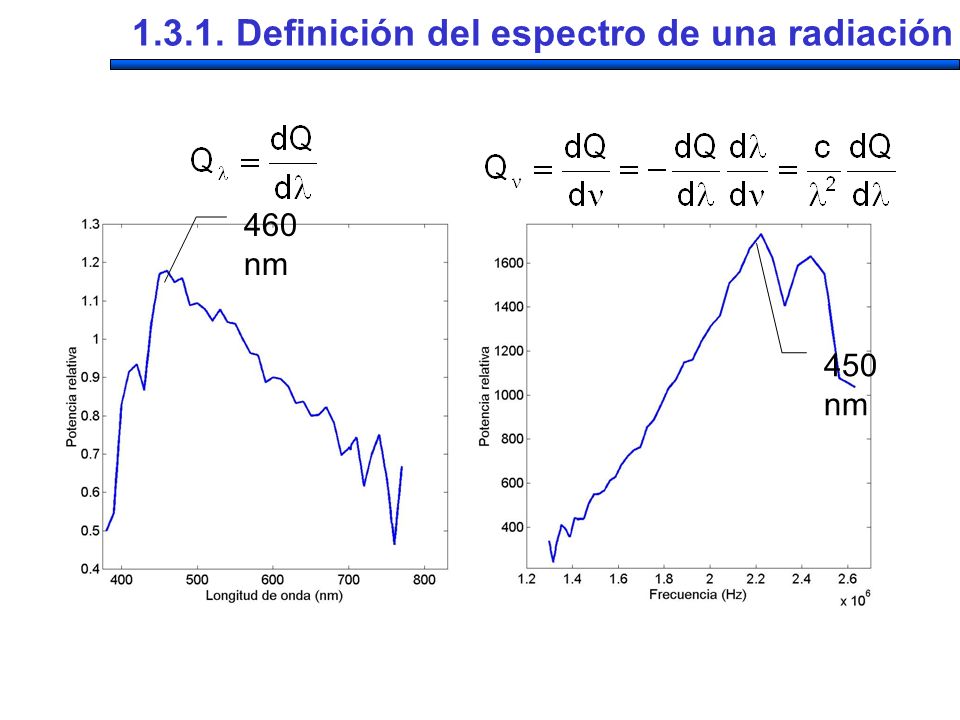

10 1.3.1. Definición del espectro de una radiación
460 nm 450 nm

11 1.3.1. Definición del espectro de una radiación

12 Tipos de espectros Continuo Mixto Discreto

13 Tipos de espectros

14 1.3.3. Obtención de espectros
(Tomado de x() 820 nm 380 nm

15 1.3.3. Obtención de espectros
x

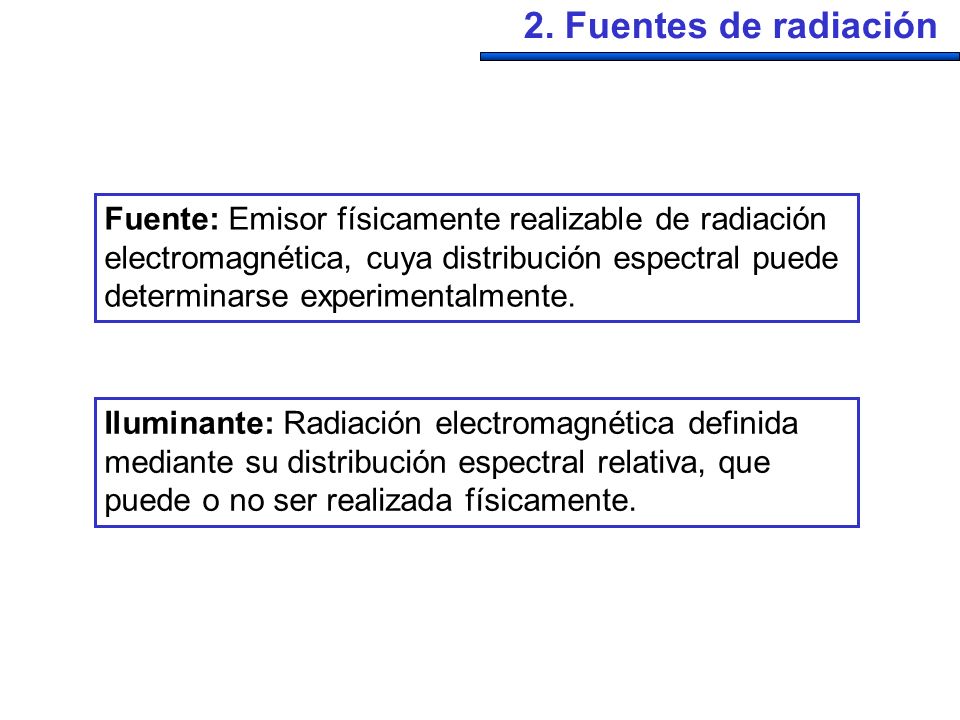

16 2. Fuentes de radiación Fuente: Emisor físicamente realizable de radiación electromagnética, cuya distribución espectral puede determinarse experimentalmente. Iluminante: Radiación electromagnética definida mediante su distribución espectral relativa, que puede o no ser realizada físicamente.

17 2.1. El cuerpo negro Cuerpo negro: objeto ideal que absorbe toda la radiación que incide sobre el mismo, en cualquier dirección e independientemente de la longitud de onda de la misma. El cuerpo negro es un objeto ideal, pero podemos construir una buena aproximación: Cilindro metálico Superficie reflectante Aislantes Superficie negra absorbente Sistema de calefacción

18 2.1. El cuerpo negro Las reflexiones múltiples en el interior de la superficie hacen que la emisión sea casi isótropa

19 2.1. El cuerpo negro El espectro de emisión del cuerpo negro depende exclusivamente de su temperatura, no de su composición química!:

20 2.2. El sol Tomado de A. Ryer, Light Measurement Handbook

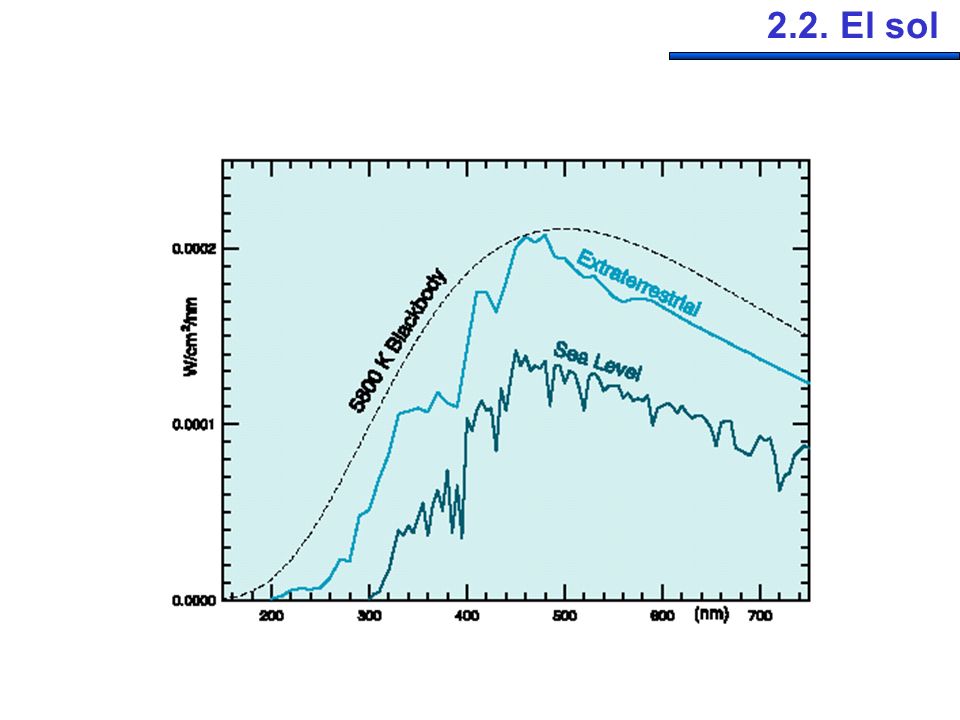

21 2.2. El sol El paso por la atmósfera cambia el espectro de la radiación solar Este efecto cambia con el espesor de gas atravesado, y por tanto, con el ángulo de incidencia de la radiación

22 2.2. El sol

23 2.3. Lámparas incandescentes
Tomado de A. Ryer, Light Measurement Handbook

24 2.3. Lámparas de arco Tomado de A. Ryer, Light Measurement Handbook

25 2.4. Lámparas fluorescentes

26 2.5. Iluminantes patrón

27 2.5. Iluminantes patrón
