1 Dispositivos de Potencia Transistor IGBT Potencia
Objetivos - Conocer el funcionamiento básico del transistor IGBT potencia - Características estáticas - Características dinámicas - Evaluación de las pérdidas - Elección del dispositivo en función de la aplicación - Aplicaciones generales - Conocer los fabricantes más importantes de diodos de potencia

2 Dispositivos de Potencia
Transistor IGBT Potencia Características generales - Entrada Mosfet - Salida Bipolar. - Elevada impedancia de entrada - Soporta elevadas sobre tensiones y sobre corrientes. Cola de apagado. Integra las buenas características del bipolar y del mosfet Frecuencias de Conmutación elevadas 100kHz Símbolo

3 Dispositivos de Potencia Transistor IGBT Potencia

4 Dispositivos de Potencia Transistor IGBT Potencia
Características Dinámicas y pérdidas Perdidas en Conmutación Carga inductiva Carga resistiva Perdidas en conducción

5 Dispositivos de Potencia Transistor IGBT Potencia
Características Dinámicas y pérdidas Perdidas en Conmutación Carga inductiva Carga resistiva Perdidas en conducción

6 Dispositivos de Potencia Transistor IGBT Potencia
Circuito equivalente Estructura interna

7 Dispositivos de Potencia Transistor IGBT Potencia

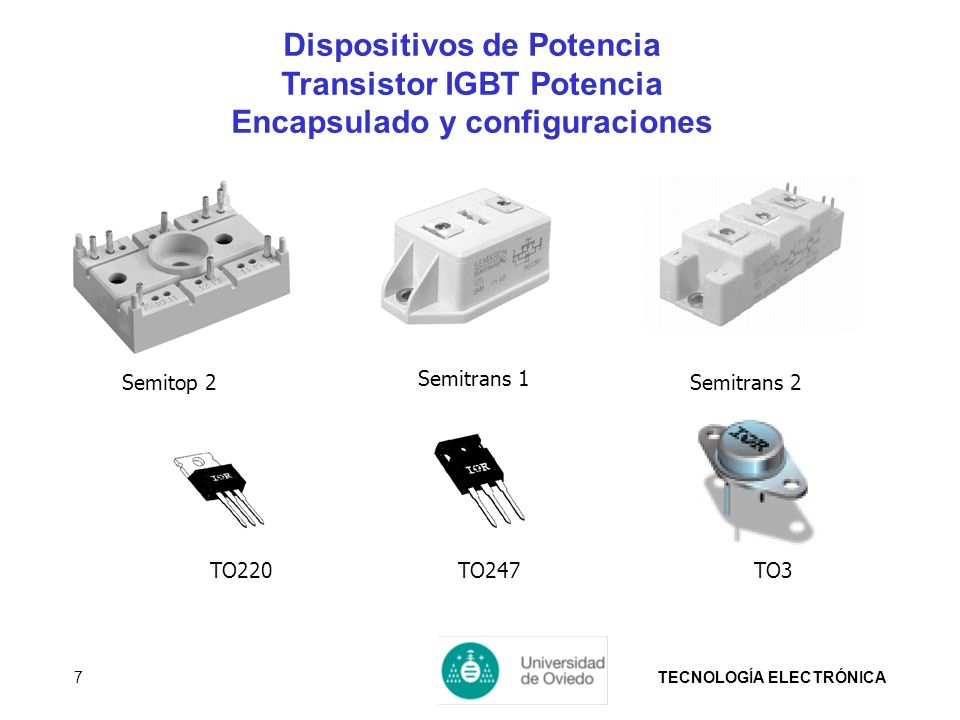

Encapsulado y configuraciones Semitop 2 Semitrans 1 Semitrans 2 TO220 TO247 TO3

8 Dispositivos de Potencia Transistor IGBT Potencia
Series de Fabricación 600V 45A 1.8V 200W 1200V 300A 2.1V 4000W Semitop 2

9 Dispositivos de Potencia Transistor IGBT Potencia
Fabricantes más importantes
