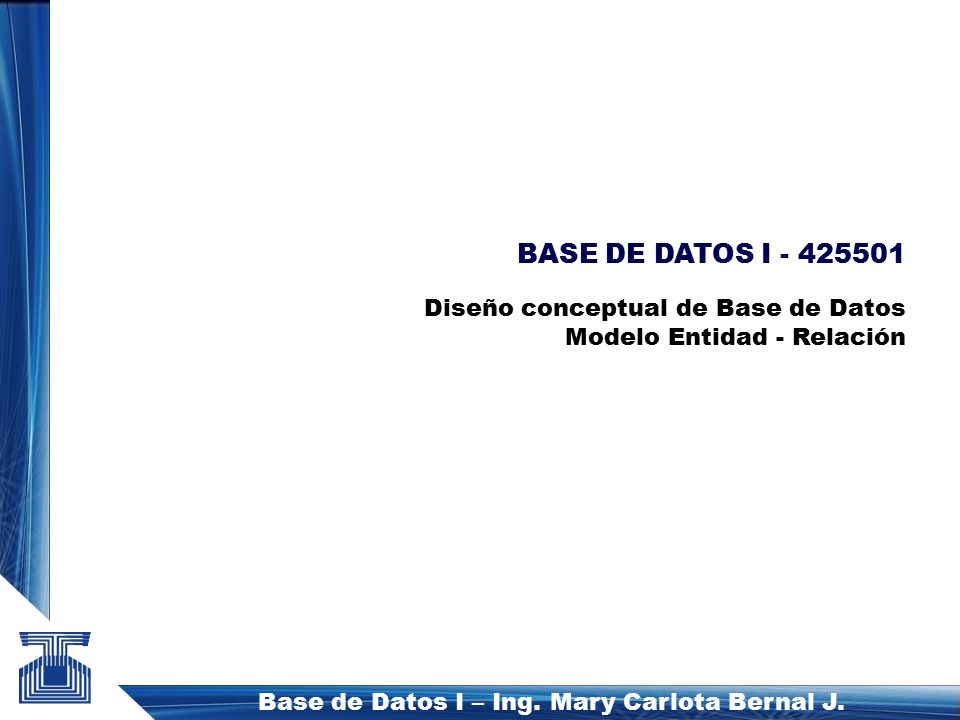

1 Base de Datos I – Ing. Mary Carlota Bernal J. BASE DE DATOS I - 425501 Diseño conceptual de Base de Datos Modelo Entidad - Relación

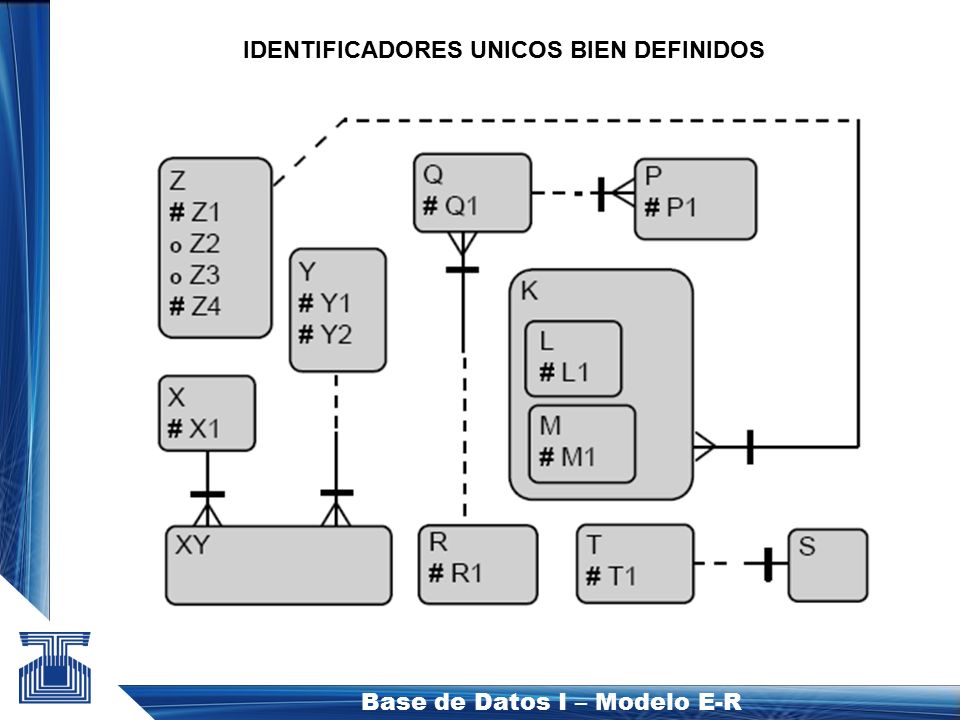

2 Base de Datos I – Modelo E-R IDENTIFICADORES UNICOS BIEN DEFINIDOS

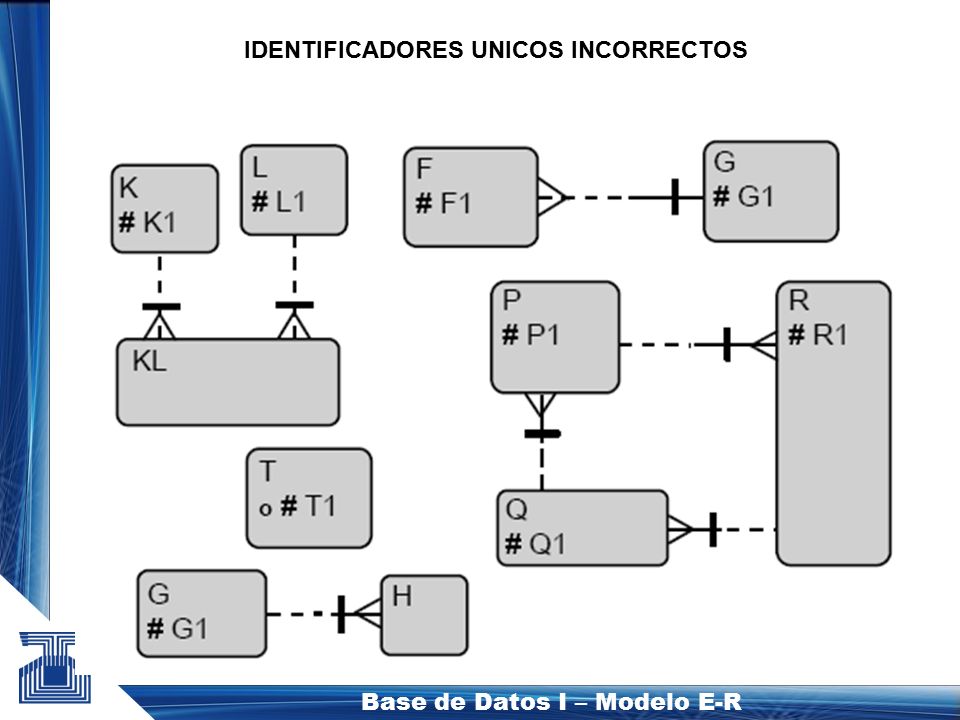

3 Base de Datos I – Modelo E-R IDENTIFICADORES UNICOS INCORRECTOS

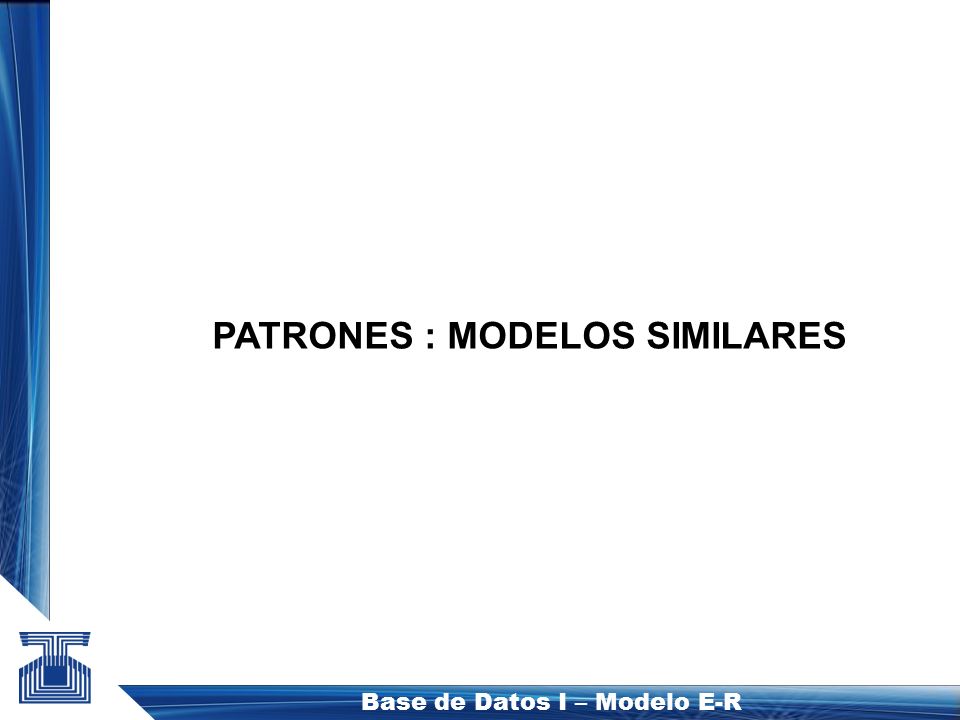

4 Base de Datos I – Modelo E-R PATRONES : MODELOS SIMILARES

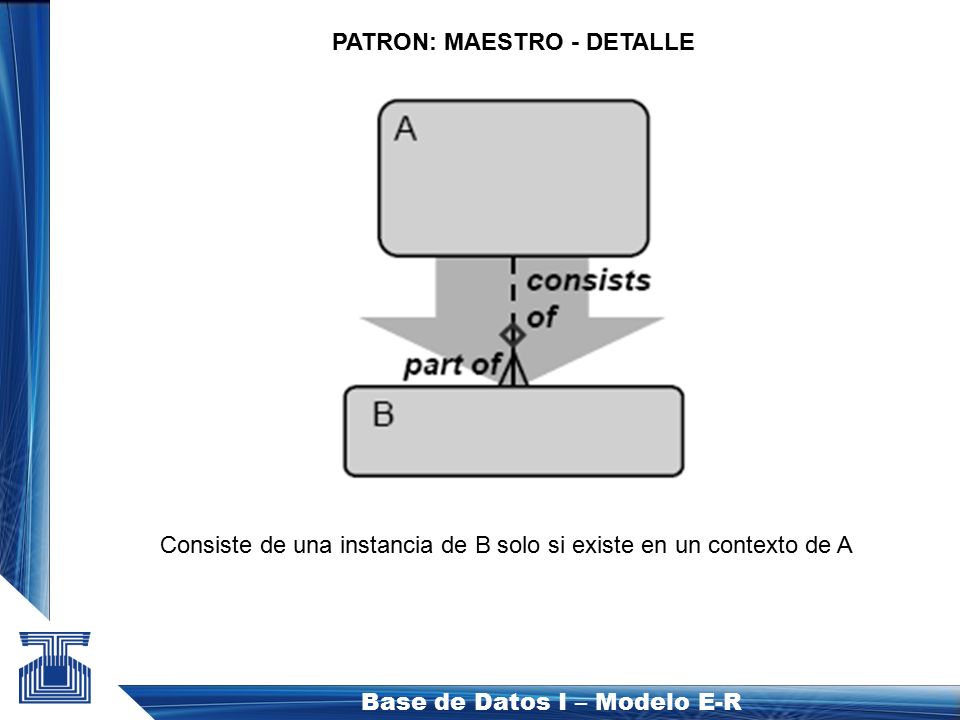

5 Base de Datos I – Modelo E-R PATRON: MAESTRO - DETALLE Consiste de una instancia de B solo si existe en un contexto de A

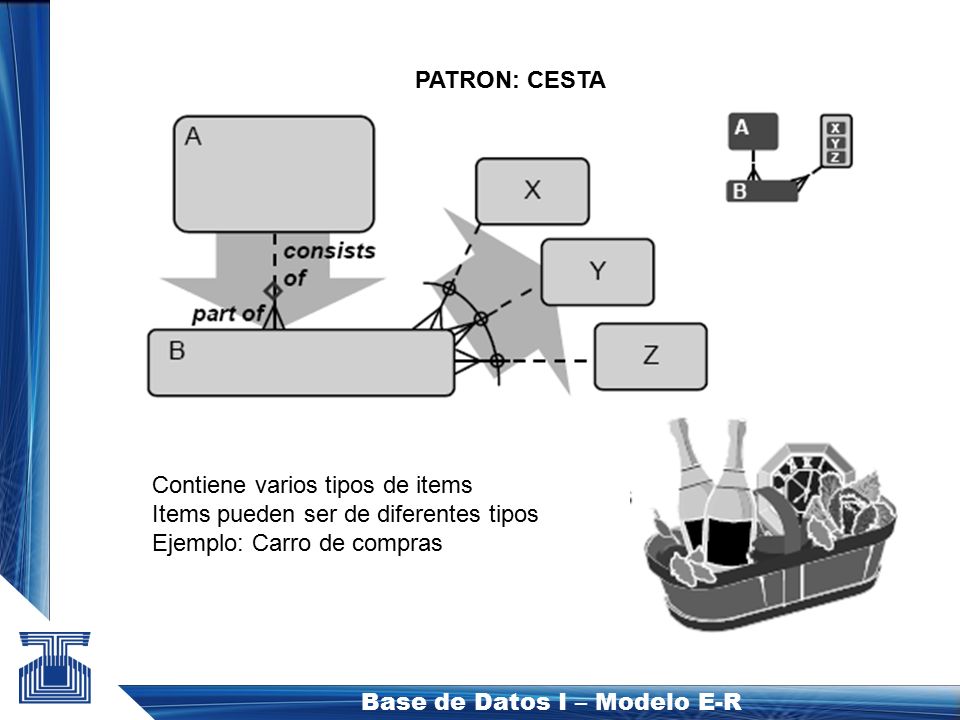

6 Base de Datos I – Modelo E-R PATRON: CESTA Contiene varios tipos de items Items pueden ser de diferentes tipos Ejemplo: Carro de compras

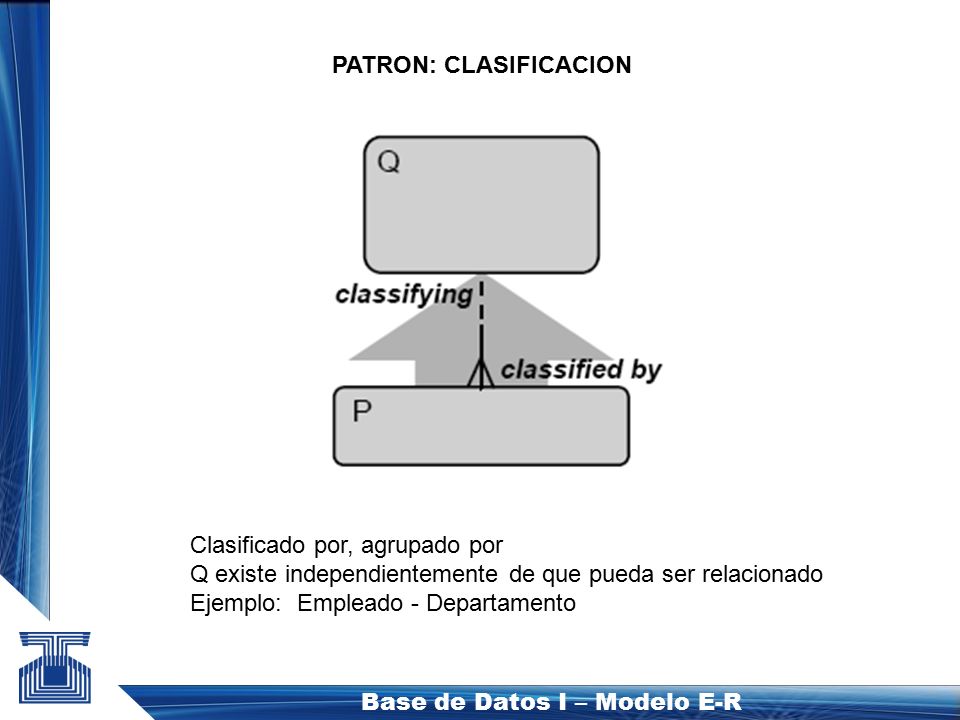

7 Base de Datos I – Modelo E-R PATRON: CLASIFICACION Clasificado por, agrupado por Q existe independientemente de que pueda ser relacionado Ejemplo: Empleado - Departamento

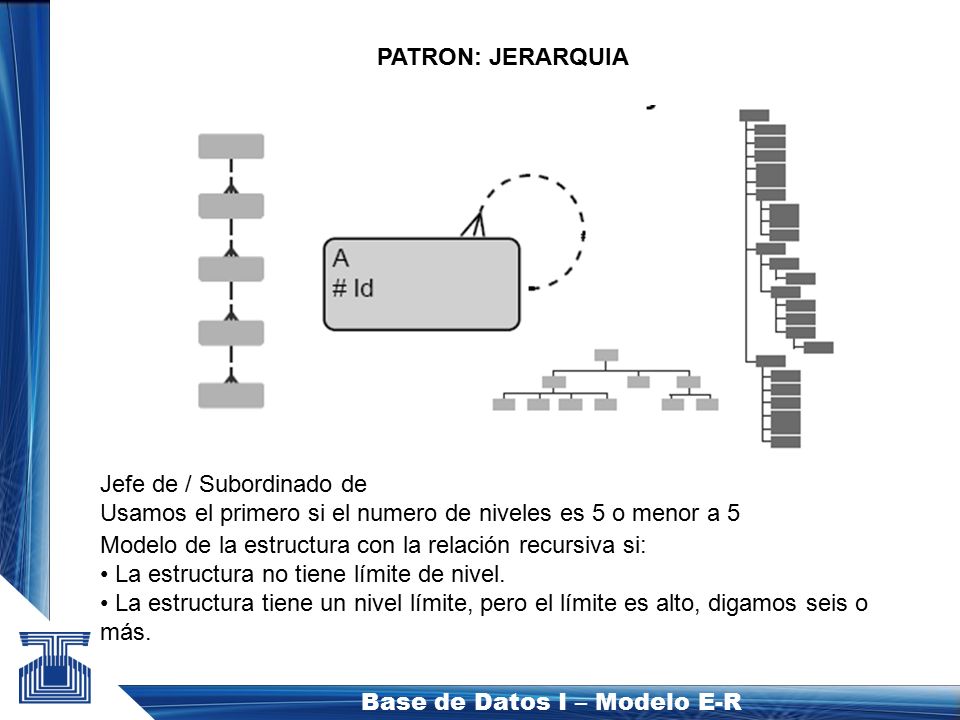

8 Base de Datos I – Modelo E-R PATRON: JERARQUIA Jefe de / Subordinado de Usamos el primero si el numero de niveles es 5 o menor a 5 Modelo de la estructura con la relación recursiva si: La estructura no tiene límite de nivel. La estructura tiene un nivel límite, pero el límite es alto, digamos seis o más.

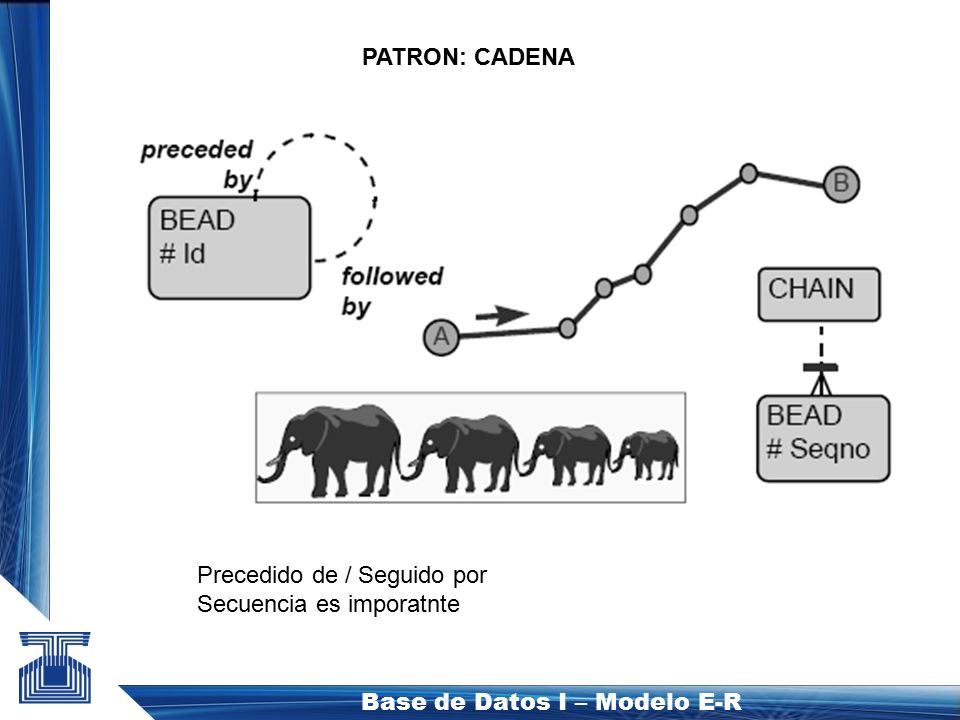

9 Base de Datos I – Modelo E-R PATRON: CADENA Precedido de / Seguido por Secuencia es imporatnte

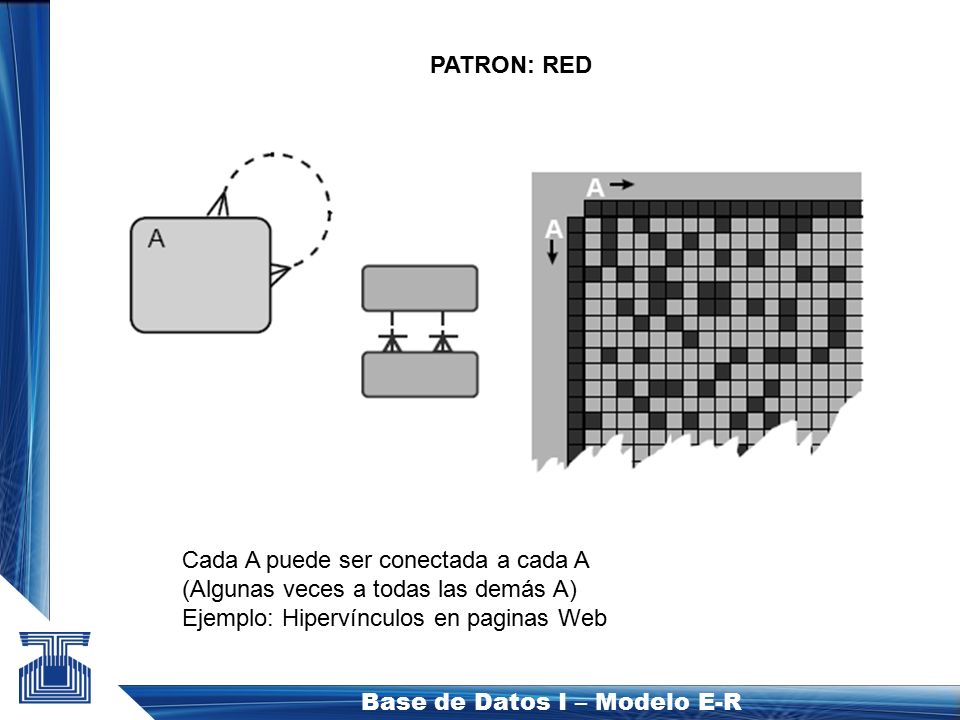

10 Base de Datos I – Modelo E-R PATRON: RED Cada A puede ser conectada a cada A (Algunas veces a todas las demás A) Ejemplo: Hipervínculos en paginas Web

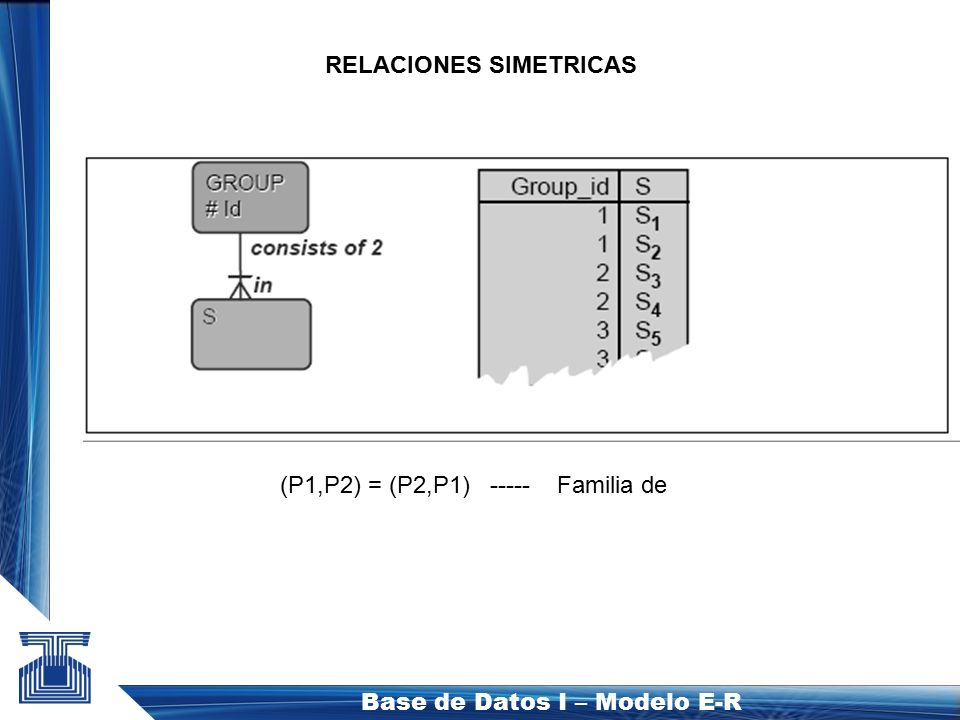

11 Base de Datos I – Modelo E-R RELACIONES SIMETRICAS (P1,P2) = (P2,P1) ----- Familia de

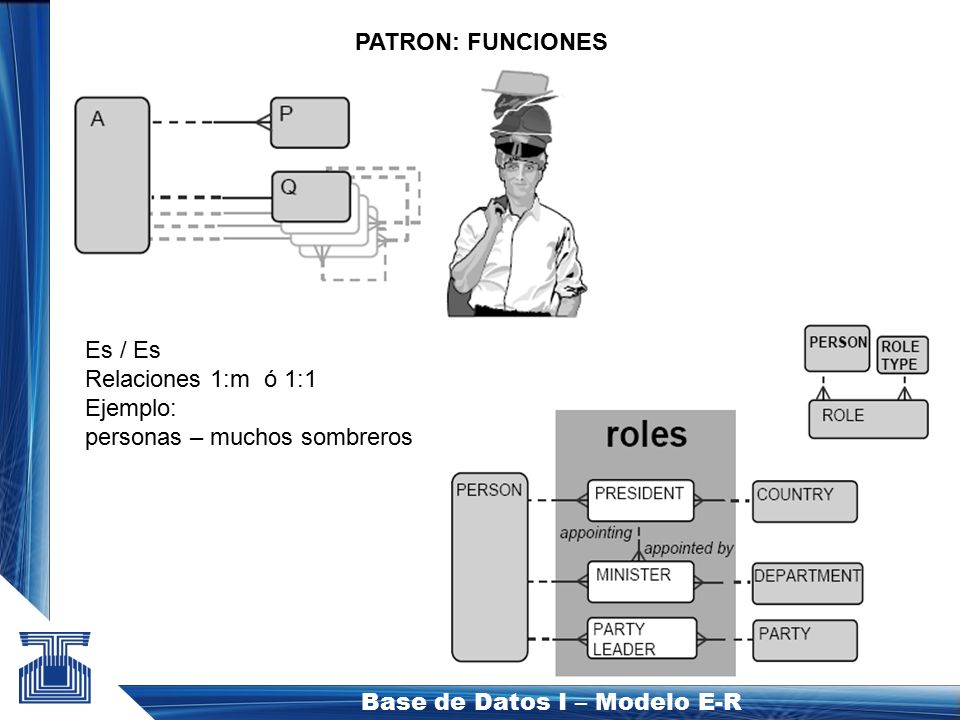

12 Base de Datos I – Modelo E-R PATRON: FUNCIONES Es / Es Relaciones 1:m ó 1:1 Ejemplo: personas – muchos sombreros

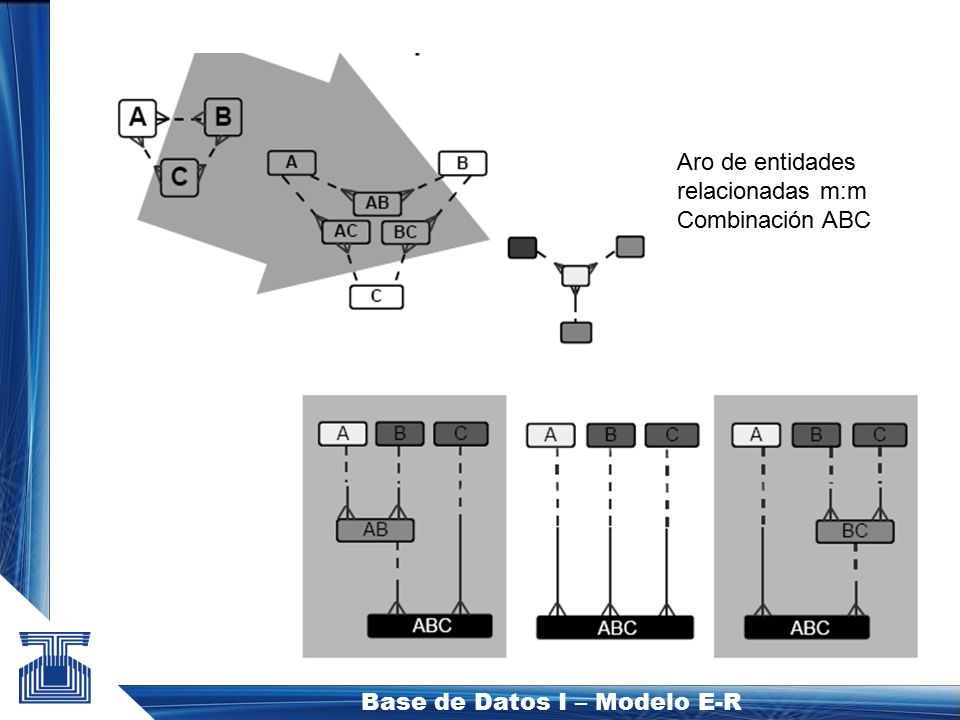

13 Base de Datos I – Modelo E-R Aro de entidades relacionadas m:m Combinación ABC

14 Base de Datos I – Modelo E-R PATRON: DATAWAREHOUSE Multidimensional, muchas instancias de detalle Modelo estrella Modelo copo de nieve Dimensiones (Tiempo – producto - geografia)
