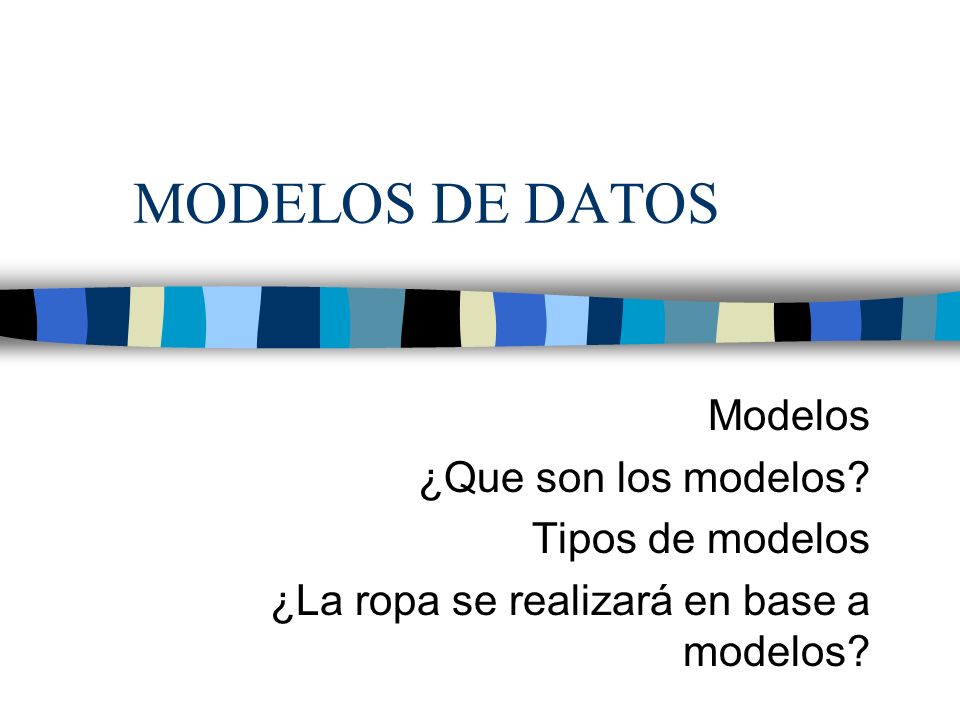

1 MODELOS DE DATOS Modelos ¿Que son los modelos? Tipos de modelos ¿La ropa se realizará en base a modelos?

2 ¿Que es un modelo de base de datos? El modelado es una parte central de todas las actividades que conducen a la producción de buen software. Construimos modelos: - Para comunicar la estructura deseada y el comportamiento de nuestro sistema. - Para visualizar y controlar la arquitectura del sistema.

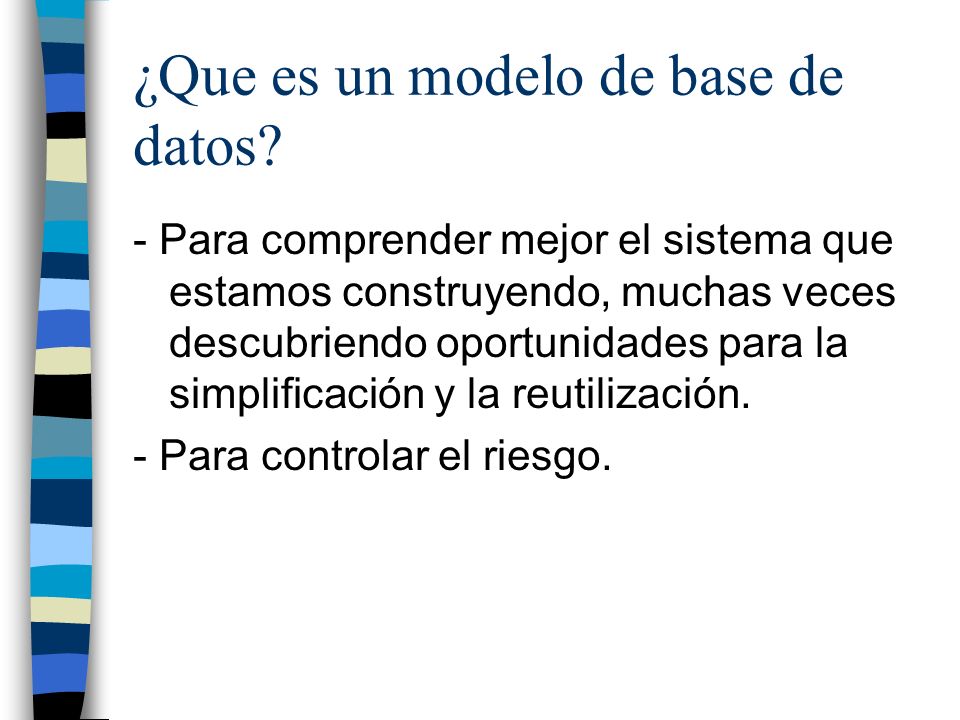

3 ¿Que es un modelo de base de datos? - Para comprender mejor el sistema que estamos construyendo, muchas veces descubriendo oportunidades para la simplificación y la reutilización. - Para controlar el riesgo.

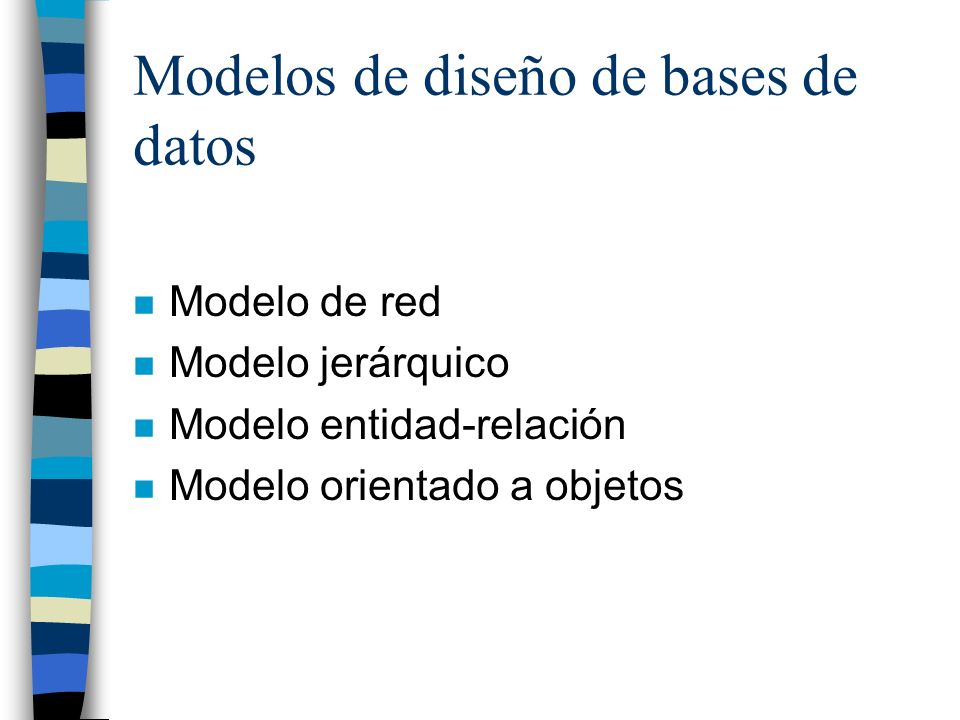

4 Modelos de diseño de bases de datos n Modelo de red n Modelo jerárquico n Modelo entidad-relación n Modelo orientado a objetos

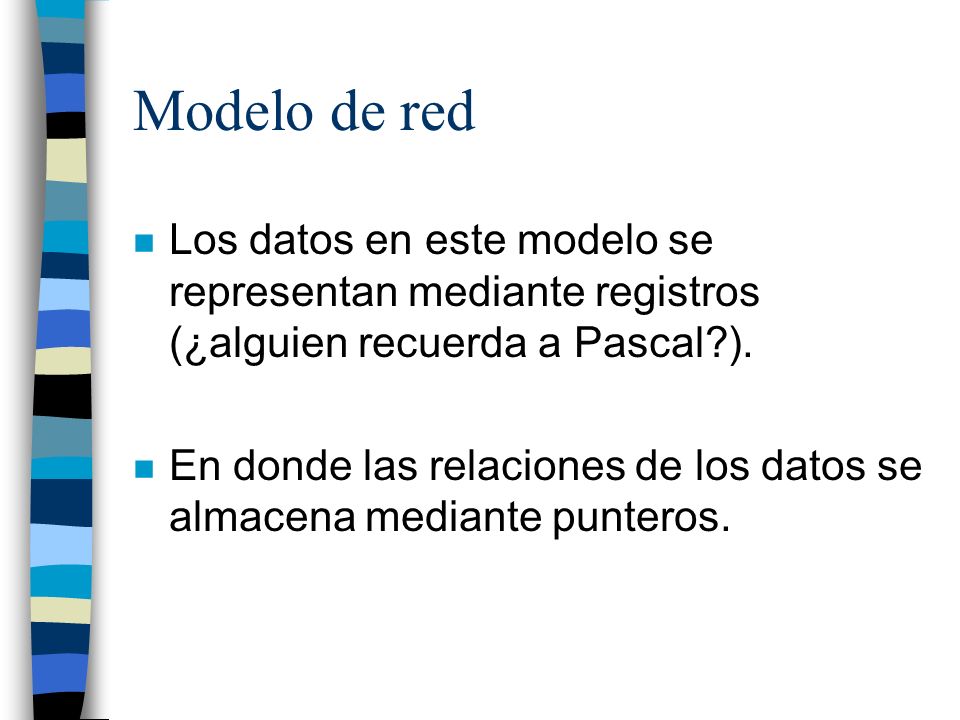

5 Modelo de red n Los datos en este modelo se representan mediante registros (¿alguien recuerda a Pascal?). n En donde las relaciones de los datos se almacena mediante punteros.

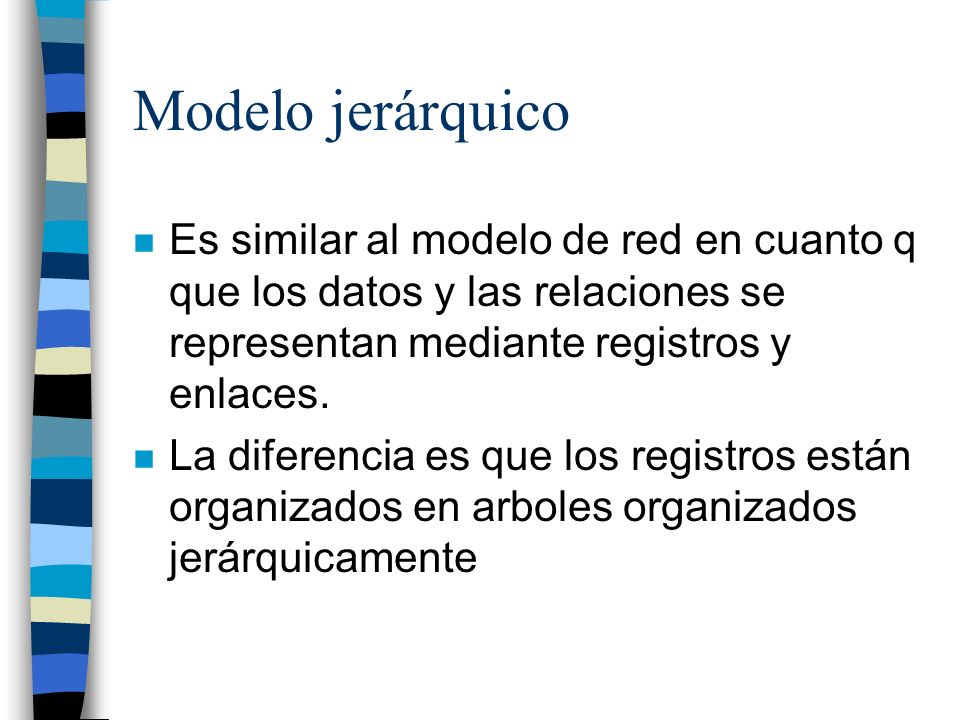

6 Modelo jerárquico n Es similar al modelo de red en cuanto q que los datos y las relaciones se representan mediante registros y enlaces. n La diferencia es que los registros están organizados en arboles organizados jerárquicamente

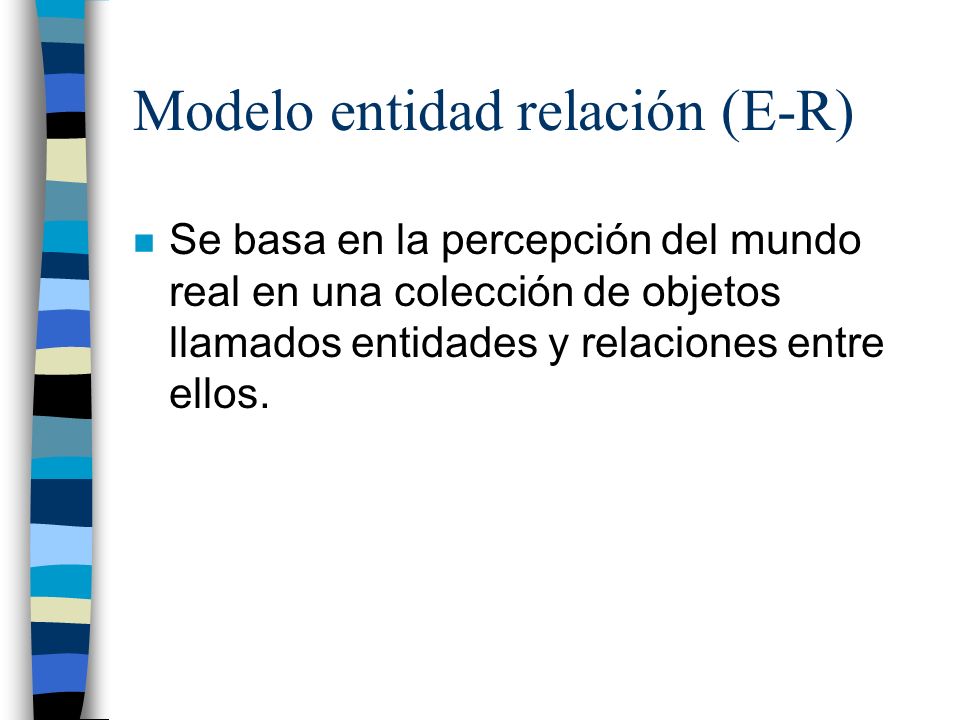

7 Modelo entidad relación (E-R) n Se basa en la percepción del mundo real en una colección de objetos llamados entidades y relaciones entre ellos.

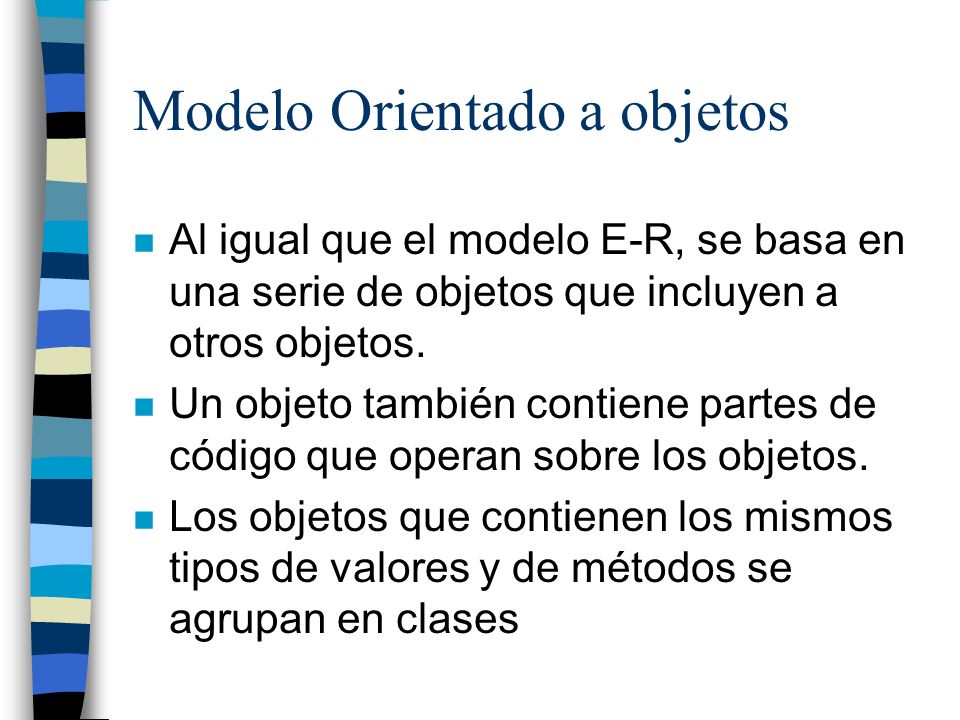

8 Modelo Orientado a objetos n Al igual que el modelo E-R, se basa en una serie de objetos que incluyen a otros objetos. n Un objeto también contiene partes de código que operan sobre los objetos. n Los objetos que contienen los mismos tipos de valores y de métodos se agrupan en clases

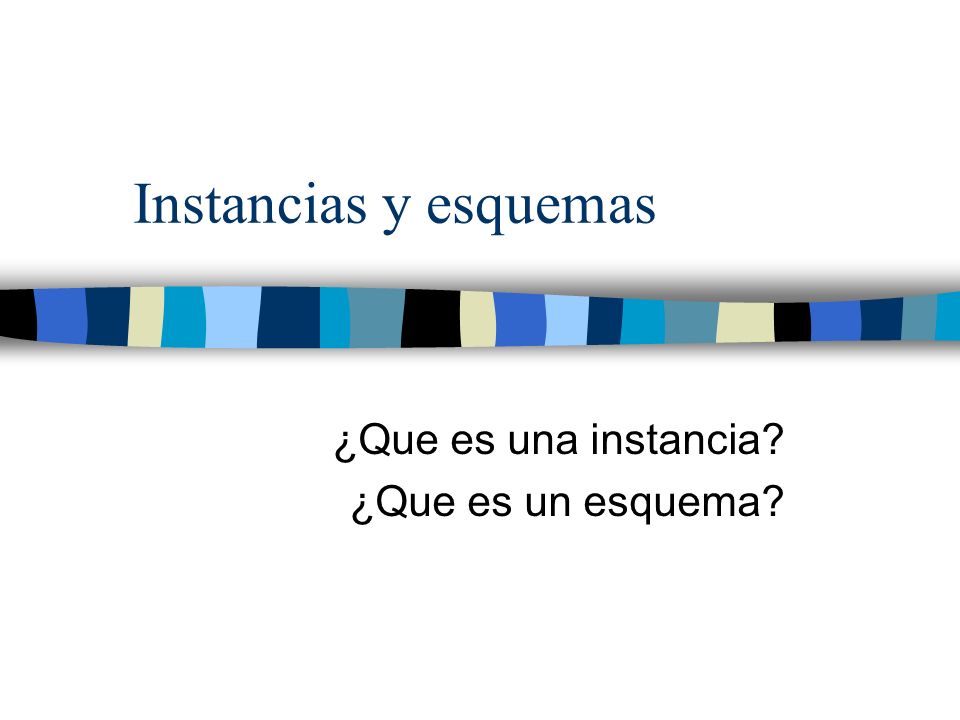

9 Instancias y esquemas ¿Que es una instancia? ¿Que es un esquema?

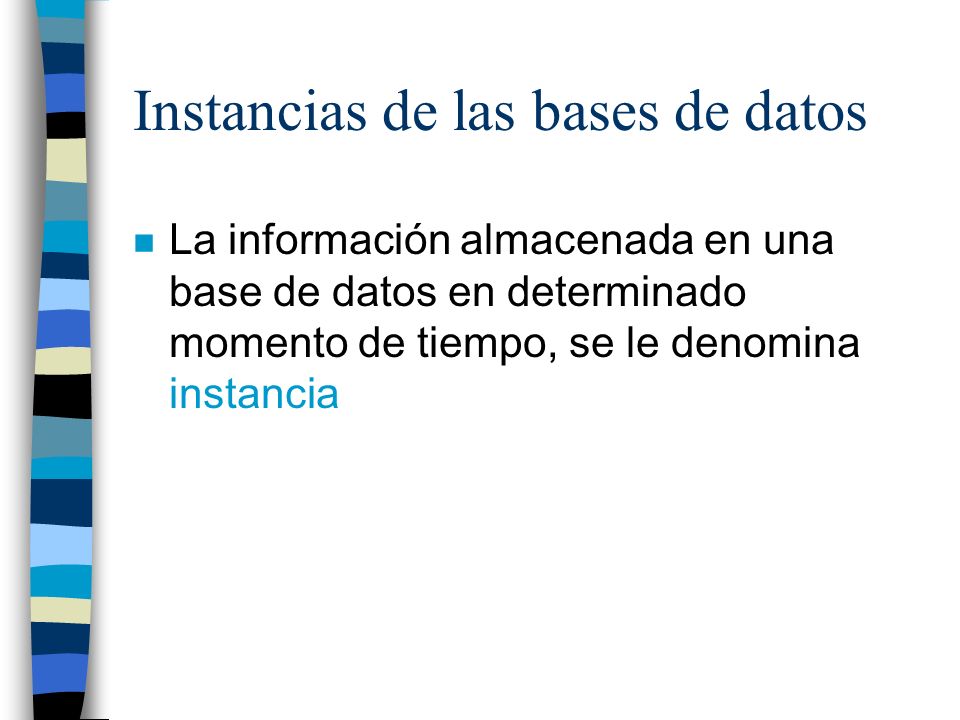

10 Instancias de las bases de datos n La información almacenada en una base de datos en determinado momento de tiempo, se le denomina instancia

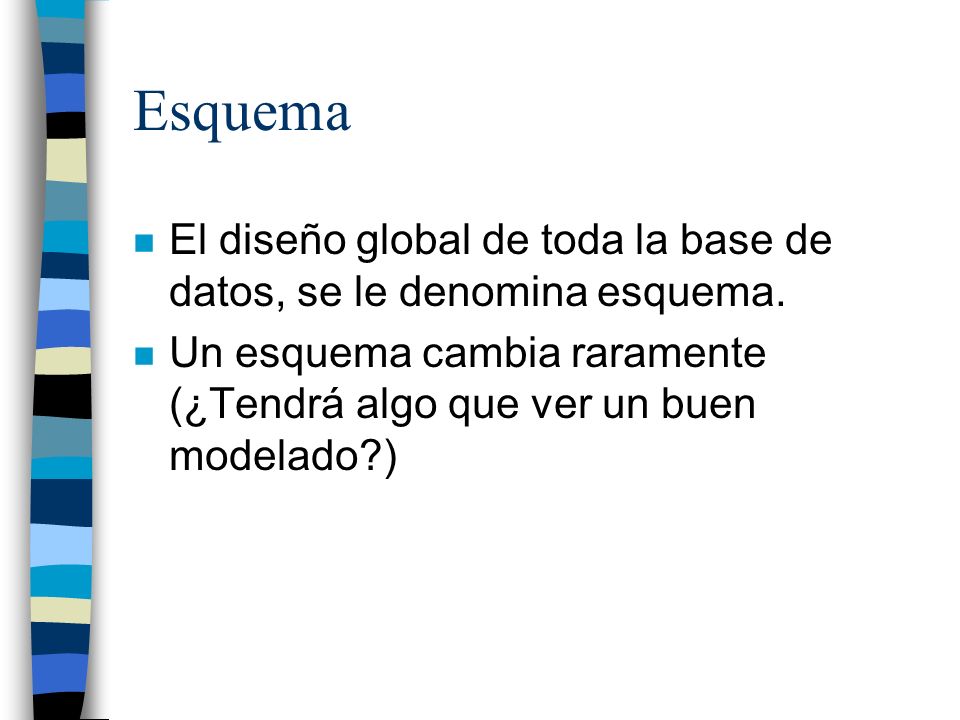

11 Esquema n El diseño global de toda la base de datos, se le denomina esquema. n Un esquema cambia raramente (¿Tendrá algo que ver un buen modelado?)

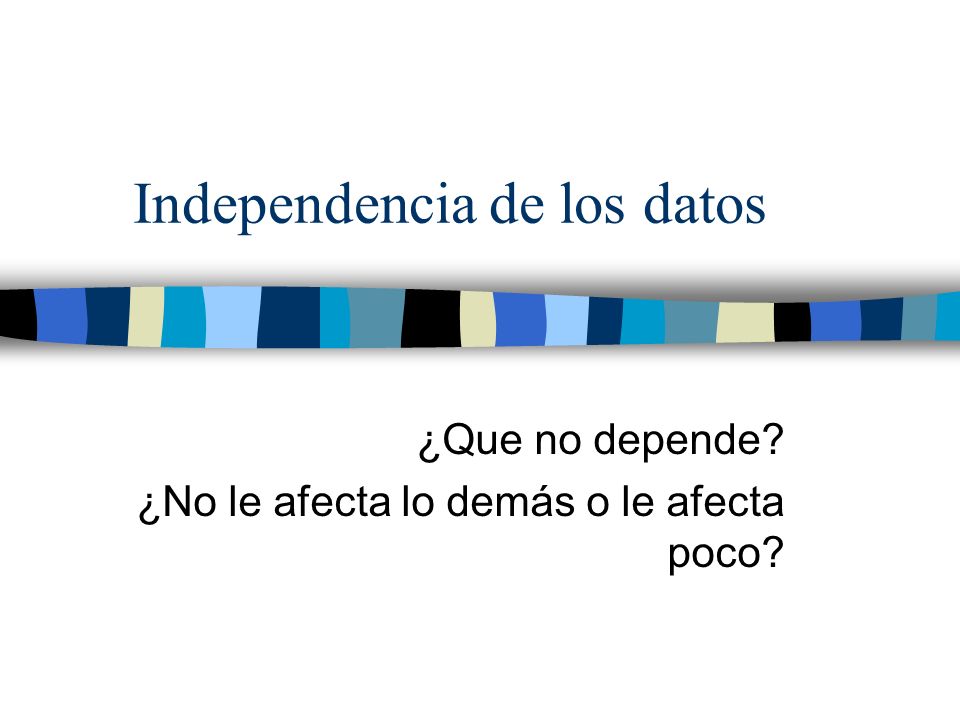

12 Independencia de los datos ¿Que no depende? ¿No le afecta lo demás o le afecta poco?

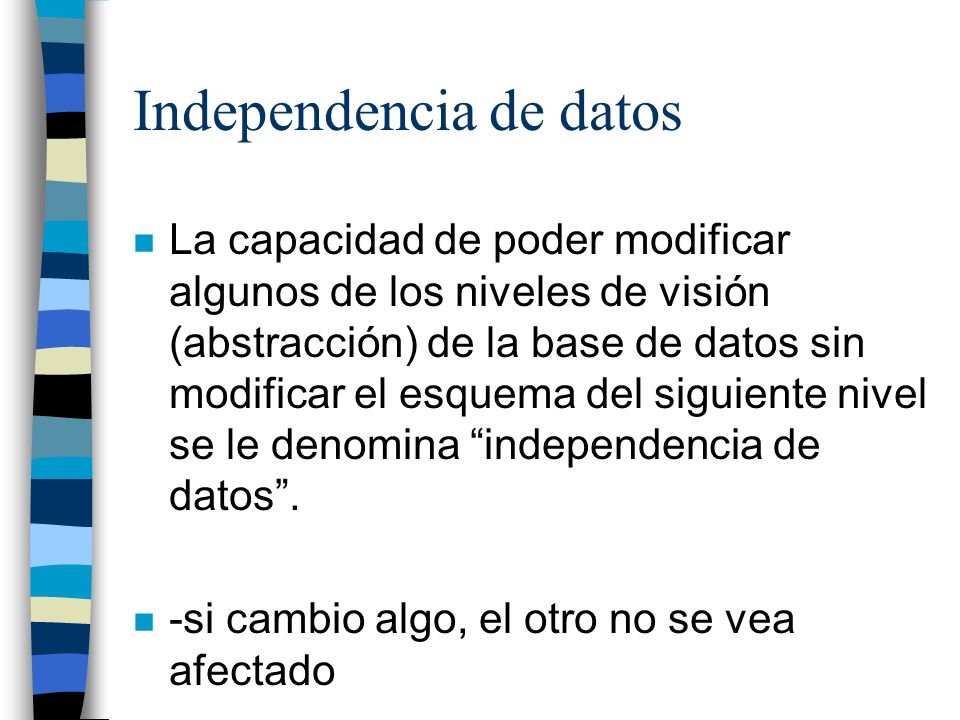

13 Independencia de datos n La capacidad de poder modificar algunos de los niveles de visión (abstracción) de la base de datos sin modificar el esquema del siguiente nivel se le denomina “independencia de datos”. n -si cambio algo, el otro no se vea afectado

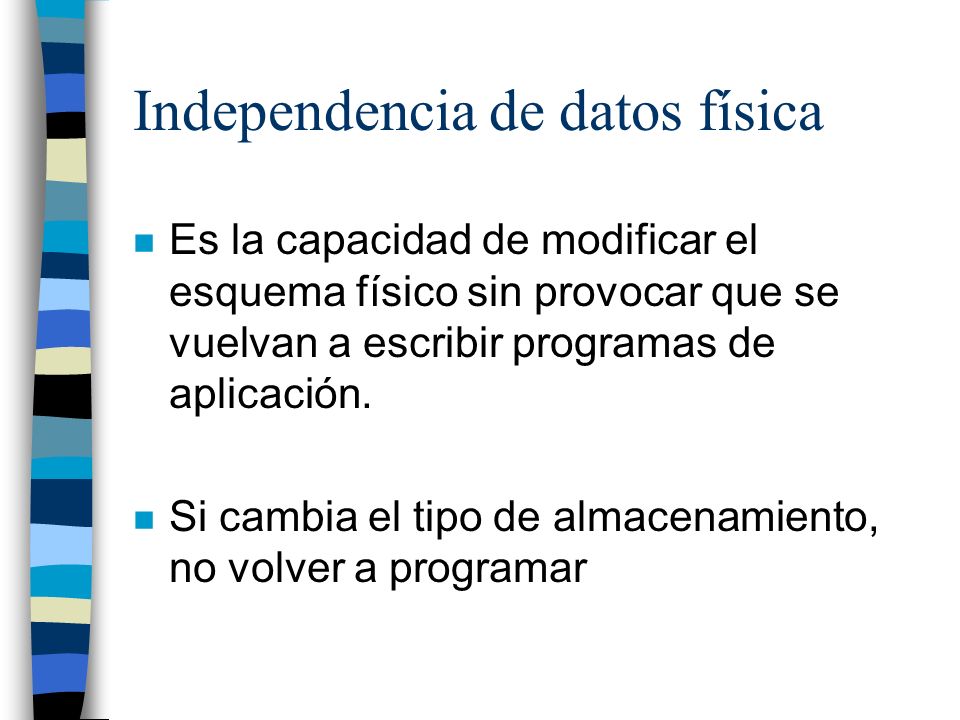

14 Independencia de datos física n Es la capacidad de modificar el esquema físico sin provocar que se vuelvan a escribir programas de aplicación. n Si cambia el tipo de almacenamiento, no volver a programar

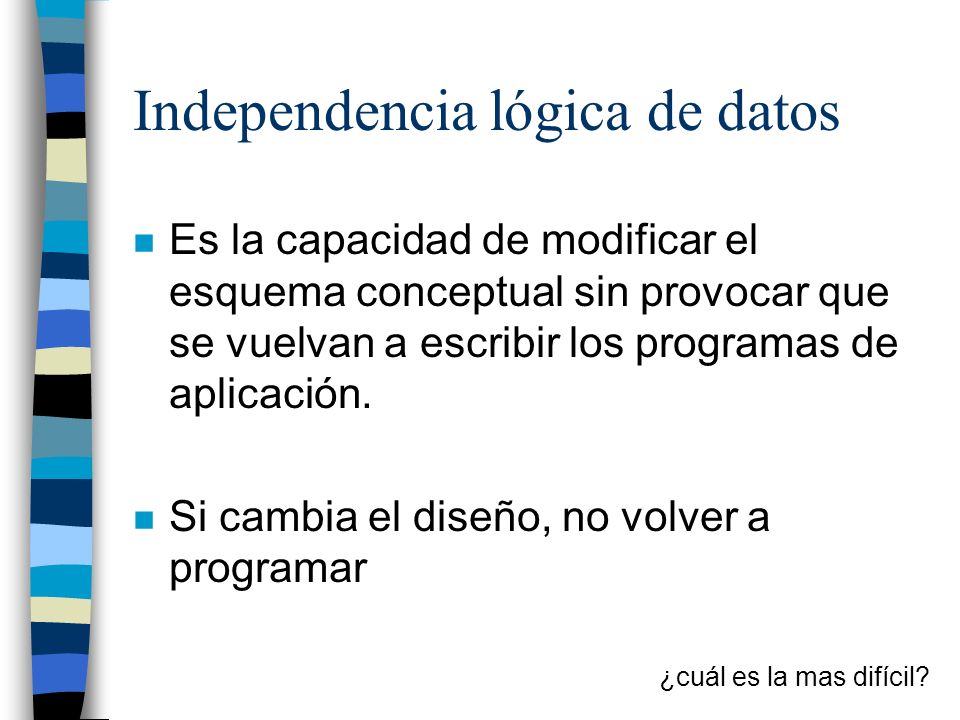

15 Independencia lógica de datos n Es la capacidad de modificar el esquema conceptual sin provocar que se vuelvan a escribir los programas de aplicación. n Si cambia el diseño, no volver a programar ¿cuál es la mas difícil?

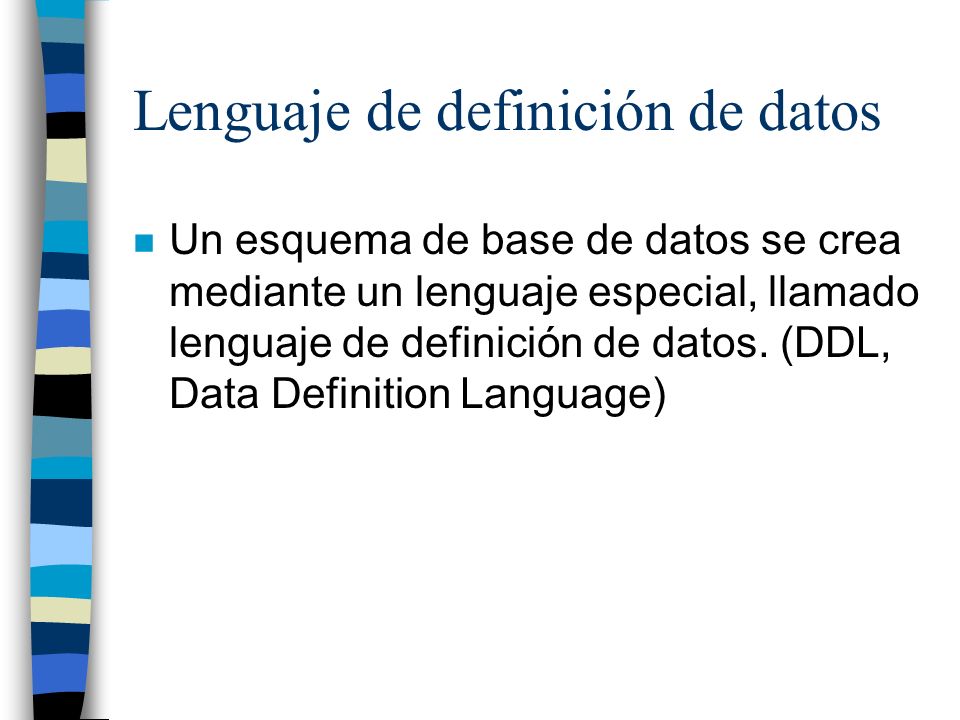

16 Lenguaje de definición de datos n Un esquema de base de datos se crea mediante un lenguaje especial, llamado lenguaje de definición de datos. (DDL, Data Definition Language)

17 Lenguaje de manipulación de datos n Manipular datos: - Consulta de información - Inserción de información - Supresión de información - Modificación de información DML (Data Manupulation Language): permite realizar estas operaciones sobre los datos

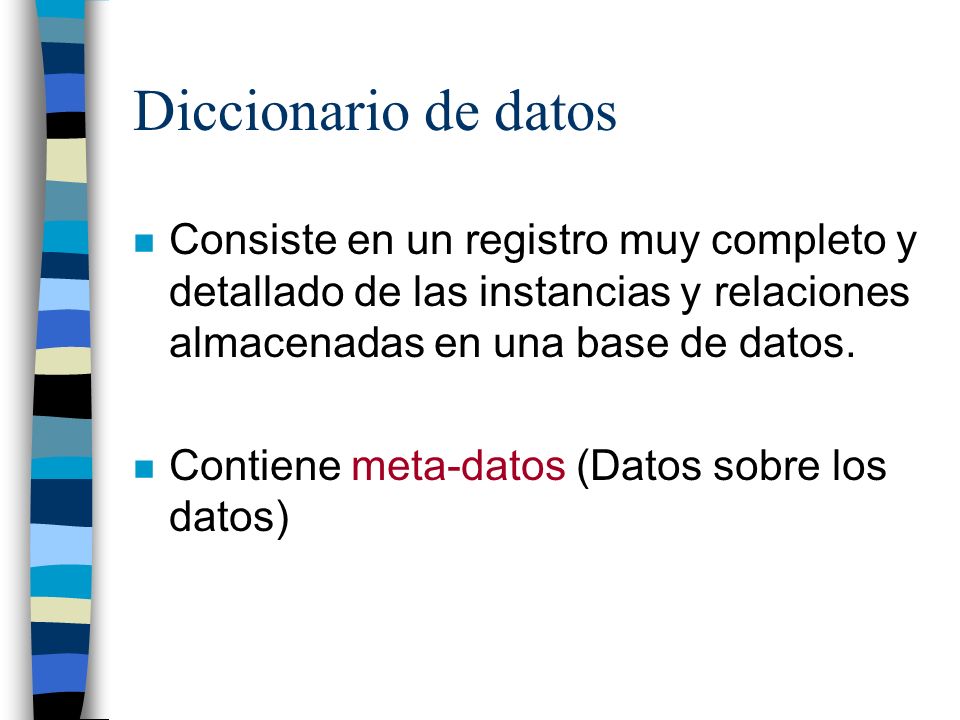

18 Diccionario de datos n Consiste en un registro muy completo y detallado de las instancias y relaciones almacenadas en una base de datos. n Contiene meta-datos (Datos sobre los datos)
