1 UNIVERSIDAD POLITÉCNICA DE MADRID E.U. DE INGENIERÍA TECNICA DE OBRAS PÚBLICAS DEPARTAMENTO DE INGENIERIA CIVIL: TECNOLOGÍA DE LA CONSTRUCCIÓN ORGANIZACIÓN, MEDICIÓN Y VALORACIÓN DE OBRAS 1 Trabajo Fin de Grado 2015/2016

2 UNIVERSIDAD POLITÉCNICA DE MADRID E.U. DE INGENIERÍA TECNICA DE OBRAS PÚBLICAS DEPARTAMENTO DE INGENIERIA CIVIL: TECNOLOGÍA DE LA CONSTRUCCIÓN ORGANIZACIÓN, MEDICIÓN Y VALORACIÓN DE OBRAS 2 EL PROGRAMA DE TRABAJOS Definición Describe cómo se va a llevar a cabo la obra, en qué orden, con qué medios, y en qué plazos. Obtiene la duración de la obra..

3 UNIVERSIDAD POLITÉCNICA DE MADRID E.U. DE INGENIERÍA TECNICA DE OBRAS PÚBLICAS DEPARTAMENTO DE INGENIERIA CIVIL: TECNOLOGÍA DE LA CONSTRUCCIÓN ORGANIZACIÓN, MEDICIÓN Y VALORACIÓN DE OBRAS 3 EL PROGRAMA DE TRABAJOS Pasos necesarios 1.Descomposición en tareas elementales. 2.Análisis de relaciones (prioridad/dependencia) 3.Medios y procedimientos 4.Duración de las actividades 5.Presentación del Programa (Gantt/Pert)

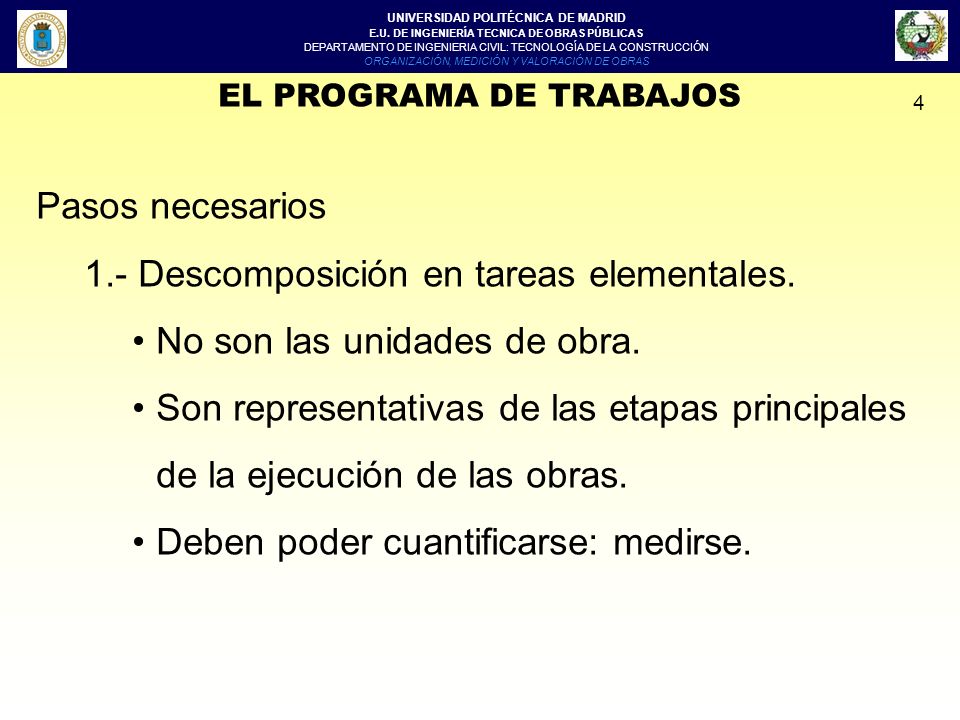

4 UNIVERSIDAD POLITÉCNICA DE MADRID E.U. DE INGENIERÍA TECNICA DE OBRAS PÚBLICAS DEPARTAMENTO DE INGENIERIA CIVIL: TECNOLOGÍA DE LA CONSTRUCCIÓN ORGANIZACIÓN, MEDICIÓN Y VALORACIÓN DE OBRAS 4 EL PROGRAMA DE TRABAJOS Pasos necesarios 1.- Descomposición en tareas elementales. No son las unidades de obra. Son representativas de las etapas principales de la ejecución de las obras. Deben poder cuantificarse: medirse.

5 UNIVERSIDAD POLITÉCNICA DE MADRID E.U. DE INGENIERÍA TECNICA DE OBRAS PÚBLICAS DEPARTAMENTO DE INGENIERIA CIVIL: TECNOLOGÍA DE LA CONSTRUCCIÓN ORGANIZACIÓN, MEDICIÓN Y VALORACIÓN DE OBRAS 5 EL PROGRAMA DE TRABAJOS Pasos necesarios 2.- Análisis de relaciones (prioridad/dependencia) Inicio Fin./ Inicio – Inicio./ Fin - Fin Desfases en el tiempo.

6 UNIVERSIDAD POLITÉCNICA DE MADRID E.U. DE INGENIERÍA TECNICA DE OBRAS PÚBLICAS DEPARTAMENTO DE INGENIERIA CIVIL: TECNOLOGÍA DE LA CONSTRUCCIÓN ORGANIZACIÓN, MEDICIÓN Y VALORACIÓN DE OBRAS 6 EL PROGRAMA DE TRABAJOS Pasos necesarios 3.- Medios y procedimientos Se explicitan en el Pliego de Prescripciones. Se recogen en las unidades de obra. Se valoran en el anejo de justificación de precios de las unidades de obra. Si son singulares se pueden describir en la memoria y anejos.

7 UNIVERSIDAD POLITÉCNICA DE MADRID E.U. DE INGENIERÍA TECNICA DE OBRAS PÚBLICAS DEPARTAMENTO DE INGENIERIA CIVIL: TECNOLOGÍA DE LA CONSTRUCCIÓN ORGANIZACIÓN, MEDICIÓN Y VALORACIÓN DE OBRAS 7 EL PROGRAMA DE TRABAJOS Pasos necesarios 4.- Duración de las actividades Se calculan rendimientos s/procedimiento. Con la medición se obtienen duraciones. Se analiza y decide el nº de equipos previstos. Se calcula la duración final de la actividad.

8 UNIVERSIDAD POLITÉCNICA DE MADRID E.U. DE INGENIERÍA TECNICA DE OBRAS PÚBLICAS DEPARTAMENTO DE INGENIERIA CIVIL: TECNOLOGÍA DE LA CONSTRUCCIÓN ORGANIZACIÓN, MEDICIÓN Y VALORACIÓN DE OBRAS 8 EL PROGRAMA DE TRABAJOS Pasos necesarios 5.- Presentación del Programa (Gantt/Pert). Se ajustan inicios finales de actividad. Se obtiene la duración final de la obra. Ajuste de Costes indirectos (Anejo a la memoria).

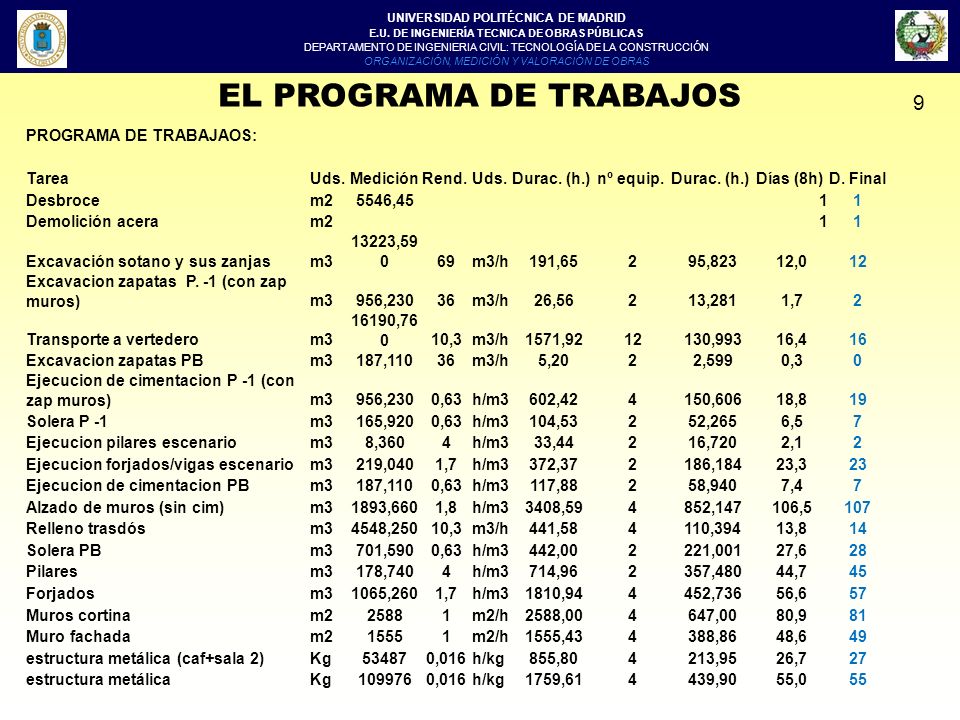

9 UNIVERSIDAD POLITÉCNICA DE MADRID E.U. DE INGENIERÍA TECNICA DE OBRAS PÚBLICAS DEPARTAMENTO DE INGENIERIA CIVIL: TECNOLOGÍA DE LA CONSTRUCCIÓN ORGANIZACIÓN, MEDICIÓN Y VALORACIÓN DE OBRAS 9 EL PROGRAMA DE TRABAJOS PROGRAMA DE TRABAJAOS: TareaUds.MediciónRend.Uds.Durac. (h.)nº equip.Durac. (h.)Días (8h)D. Final Desbrocem25546,4511 Demolición aceram211 Excavación sotano y sus zanjasm3 13223,59 069m3/h191,65295,82312,012 Excavacion zapatas P. -1 (con zap muros)m3956,23036m3/h26,56213,2811,72 Transporte a vertederom3 16190,76 010,3m3/h1571,9212130,99316,416 Excavacion zapatas PBm3187,11036m3/h5,2022,5990,30 Ejecucion de cimentacion P -1 (con zap muros)m3956,2300,63h/m3602,424150,60618,819 Solera P -1m3165,9200,63h/m3104,53252,2656,57 Ejecucion pilares escenariom38,3604h/m333,44216,7202,12 Ejecucion forjados/vigas escenariom3219,0401,7h/m3372,372186,18423,323 Ejecucion de cimentacion PBm3187,1100,63h/m3117,88258,9407,47 Alzado de muros (sin cim)m31893,6601,8h/m33408,594852,147106,5107 Relleno trasdósm34548,25010,3m3/h441,584110,39413,814 Solera PBm3701,5900,63h/m3442,002221,00127,628 Pilaresm3178,7404h/m3714,962357,48044,745 Forjadosm31065,2601,7h/m31810,944452,73656,657 Muros cortinam225881m2/h2588,004647,0080,981 Muro fachadam215551m2/h1555,434388,8648,649 estructura metálica (caf+sala 2)Kg534870,016h/kg855,804213,9526,727 estructura metálicaKg1099760,016h/kg1759,614439,9055,055

10 UNIVERSIDAD POLITÉCNICA DE MADRID E.U. DE INGENIERÍA TECNICA DE OBRAS PÚBLICAS DEPARTAMENTO DE INGENIERIA CIVIL: TECNOLOGÍA DE LA CONSTRUCCIÓN ORGANIZACIÓN, MEDICIÓN Y VALORACIÓN DE OBRAS 10 DIAGRAMA DE GANTT Métodos de programación Convencionales: diagramas de barras o de Gantt. De camino crítico: redes de actividades o de flechas. En el proyecto se suele utilizar el diagrama de barras o Gantt.

11 UNIVERSIDAD POLITÉCNICA DE MADRID E.U. DE INGENIERÍA TECNICA DE OBRAS PÚBLICAS DEPARTAMENTO DE INGENIERIA CIVIL: TECNOLOGÍA DE LA CONSTRUCCIÓN ORGANIZACIÓN, MEDICIÓN Y VALORACIÓN DE OBRAS 11 DIAGRAMA DE GANTT

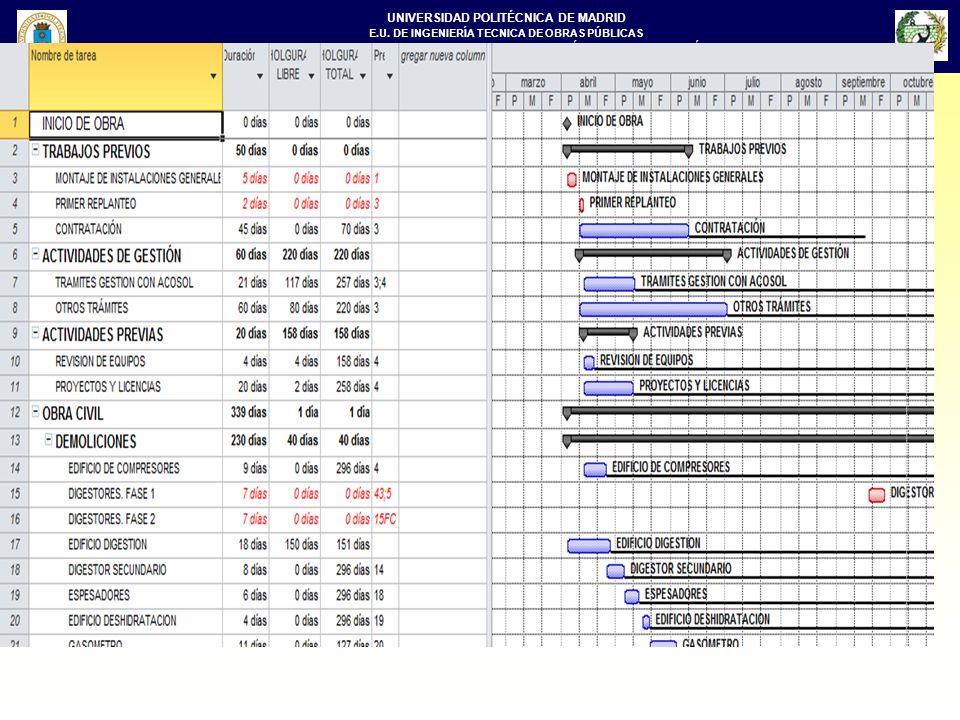

12 UNIVERSIDAD POLITÉCNICA DE MADRID E.U. DE INGENIERÍA TECNICA DE OBRAS PÚBLICAS DEPARTAMENTO DE INGENIERIA CIVIL: TECNOLOGÍA DE LA CONSTRUCCIÓN ORGANIZACIÓN, MEDICIÓN Y VALORACIÓN DE OBRAS 12

13 UNIVERSIDAD POLITÉCNICA DE MADRID E.U. DE INGENIERÍA TECNICA DE OBRAS PÚBLICAS DEPARTAMENTO DE INGENIERIA CIVIL: TECNOLOGÍA DE LA CONSTRUCCIÓN ORGANIZACIÓN, MEDICIÓN Y VALORACIÓN DE OBRAS 13 1 CUADROS DE NECESIDADES

14 UNIVERSIDAD POLITÉCNICA DE MADRID E.U. DE INGENIERÍA TECNICA DE OBRAS PÚBLICAS DEPARTAMENTO DE INGENIERIA CIVIL: TECNOLOGÍA DE LA CONSTRUCCIÓN ORGANIZACIÓN, MEDICIÓN Y VALORACIÓN DE OBRAS 14 1 DIAGRAMA GANTT

15 UNIVERSIDAD POLITÉCNICA DE MADRID E.U. DE INGENIERÍA TECNICA DE OBRAS PÚBLICAS DEPARTAMENTO DE INGENIERIA CIVIL: TECNOLOGÍA DE LA CONSTRUCCIÓN ORGANIZACIÓN, MEDICIÓN Y VALORACIÓN DE OBRAS 15 1 DIAGRAMA GANTT €
