1 © 2000, Cisco Systems, Inc. 12-1 Modulo 12 Validar el Diseño de Red

2 Validación del Diseño de Red © 2000, Cisco Systems, Inc. www.cisco.com DCN—12-2

3 © 2000, Cisco Systems, Inc. www.cisco.com DCN v2.1—12-3 Objetivos A la terminación de esta lección, usted podrá realizar las siguientes tareas : Determinar la cantidad de estructura de red que se debe construir para probar que el diseño de la red interna resuelve las necesidades del cliente. Enumerar las tareas requeridas para construir un prototipo o piloto. El software de comandos de Cisco IOS que se ha de utilizar para determinar si la estructura de la red resuelve las necesidades del cliente. Describir cómo demostrar los resultados de la validación al cliente.

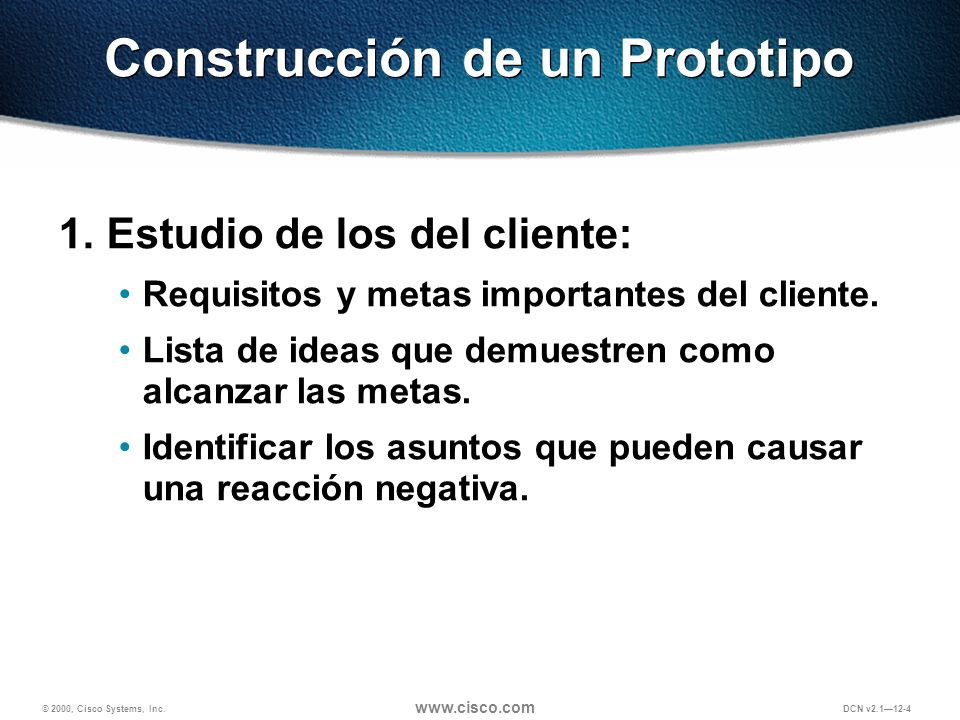

4 © 2000, Cisco Systems, Inc. www.cisco.com DCN v2.1—12-4 Construcción de un Prototipo 1.Estudio de los del cliente: Requisitos y metas importantes del cliente. Lista de ideas que demuestren como alcanzar las metas. Identificar los asuntos que pueden causar una reacción negativa.

5 © 2000, Cisco Systems, Inc. www.cisco.com DCN v2.1—12-5 Construcción de un Prototipo (cont.) 2. ¿Cómo debe de ser de grande el prototipo? Debe de ser lo suficientemente grande para demostrar las metas principales. Investiguar los servicios y las herramientas que ayuden en la compra, la instalación y la configuración. Utilizar los servicios de prueba y las herramientas de simulación de red.

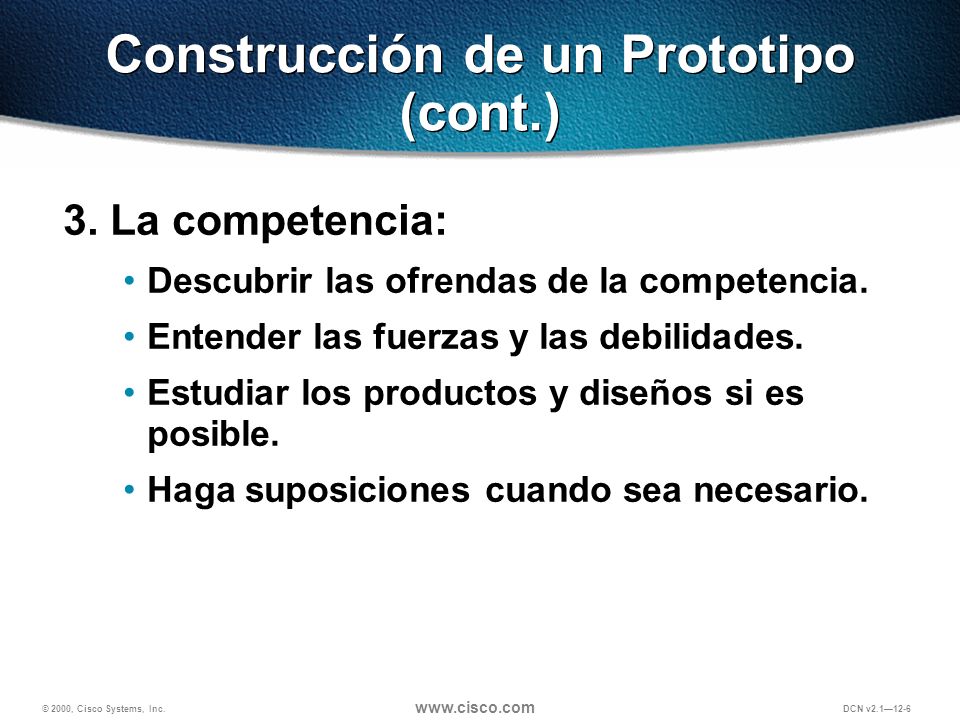

6 © 2000, Cisco Systems, Inc. www.cisco.com DCN v2.1—12-6 Construcción de un Prototipo (cont.) 3. La competencia: Descubrir las ofrendas de la competencia. Entender las fuerzas y las debilidades. Estudiar los productos y diseños si es posible. Haga suposiciones cuando sea necesario.

7 © 2000, Cisco Systems, Inc. www.cisco.com DCN v2.1—12-7 Construcción de un Prototipo (cont.) 4. Desarrollar un plan de prueba: Dibujar un mapa de la topología con los parámetros importantes de la configuración. Lista de recursos: herramientas, hardware y software de simulación, tiempo del laboratorio, personas. Pruebas y demostraciones de la lista. Escribir scripts.

8 © 2000, Cisco Systems, Inc. www.cisco.com DCN v2.1—12-8 Construcción de un Prototipo (cont.) 5. Comprar y configurar la red: Herramientas de simulación de red Hardware y software Cisco Hardware y software No-Cisco 6. Demostraciones prácticas antes de ir al cliente. 7. Pruebas y demostraciones finales de funcionamiento.

9 © 2000, Cisco Systems, Inc. www.cisco.com DCN v2.1—12-9 Construcción Piloto 1.Probar el diseño para asegurar que tiempos de reacción son satisfactorios. 2.Investigar la competencia. 3.Demostración escrita de los resultados de la prueba. 4.Demostración práctica. 5.Agenda y presentación al cliente.

10 © 2000, Cisco Systems, Inc. www.cisco.com DCN v2.1—12-10 Prueba del Prototipo o Piloto Usando comandos Cisco IOS Ejemplo: show interface show processes show buffers ping and trace show [protocol] route show access-lists debug

11 © 2000, Cisco Systems, Inc. www.cisco.com DCN v2.1—12-11 Probar el Prototipo o Piloto Usando un Analizador de Protocolos Asegurar la compatibilidad de los medios. Captura de datos de usuario de por lo menos un día. Analizar errores e irregularidades. Comprobar la utilización de la red. Determinar el porcentaje de tráfico de broadcast y multicast.

12 © 2000, Cisco Systems, Inc. www.cisco.com DCN v2.1—12-12 Probar el Prototipo o Piloto Usando un Analizador de Protocolos (cont.) Generación de tráfico de red: –Usar el analizador para simular tráfico de red. –Usar el analizador para probar otras características tales como listas del acceso. –Guardarlo, esto no es tráfico real. –Anticipar las características verdaderas del tráfico. Demostrar la seguridad: –Demostrar la filtración de tráfico.

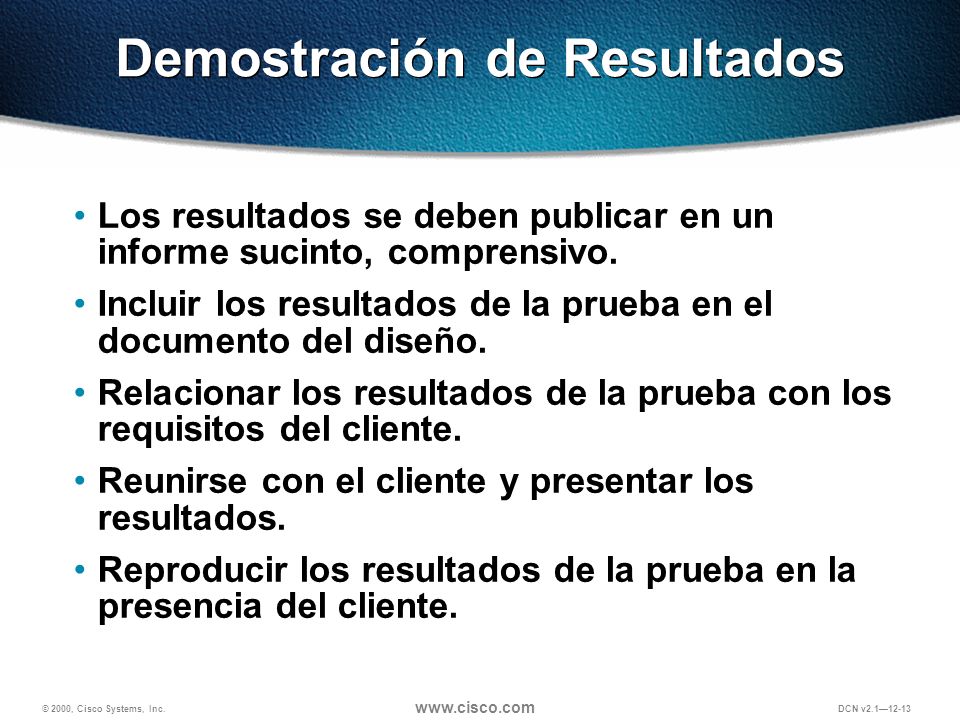

13 © 2000, Cisco Systems, Inc. www.cisco.com DCN v2.1—12-13 Demostración de Resultados Los resultados se deben publicar en un informe sucinto, comprensivo. Incluir los resultados de la prueba en el documento del diseño. Relacionar los resultados de la prueba con los requisitos del cliente. Reunirse con el cliente y presentar los resultados. Reproducir los resultados de la prueba en la presencia del cliente.

14 © 2000, Cisco Systems, Inc. www.cisco.com DCN v2.1—12-14 Chequear el Estado de la Red Usar la lista de comprobación de estado de la red para chequear el prototipo para saber si la funcionalidad y la escalabilidad de la red es la apropiada. Chequear las pautas proporcionadas, no reglas. Recordar: el estado de la red, depende de muchas cosas.

15 © 2000, Cisco Systems, Inc. www.cisco.com DCN v2.1—12-15 Resumen El objetivo de construir un prototipo o un piloto es probar que el diseño de cliente funciona. Construir un prototipo para las soluciones grandes. Construir un piloto para soluciones más pequeñas. La construcción de un prototipo o de un piloto depende de la conveniencia del cliente, basado generalmente en la relación coste contra necesidad. Una vez que se haya instalado y configurado un piloto o un subconjunto de la estructura de la red, se debe probar usando comandos del software Cisco IOS.

16 © 2000, Cisco Systems, Inc. www.cisco.com DCN v2.1—12-16 Resumen (cont.) Probar el diseño de la red interna con un analizador del protocolo, cerciorarse de tener un analizador acorde con los medios que se están probando. Una vez realizadas algunas pruebas y confirmado que el diseño de red funciona, se necesitará demostrar al cliente que el diseño trabaja cumpliendo los resultados y explicándoselos al cliente.

17 © 2000, Cisco Systems, Inc. www.cisco.com DCN v2.1—12-17 Estudio del Caso: Jones, Jones & Jones Repasar el estudio del caso Jones, Jones & Jones del módulo 2, características de la red existente. Estar preparado para participar en las preguntas de clase y dar las respuestas sobre este cliente.

18 © 2000, Cisco Systems, Inc. www.cisco.com DCN v2.1—12-18 Revisión de las Respuestas CISCO 1.Describir un plan de proyecto de sistema piloto de oficina en en EEUU y Europa para probar el diseño de red. Respuesta de Cisco: Utilizar la oficina principal en EEUU como piloto. Cablear y preparar completamente ambas oficinas para el diseño final. Desarrollar un plan detallado de instalación y pruebas de sistemas del proyecto.

19 © 2000, Cisco Systems, Inc. www.cisco.com DCN v2.1—12-19 Revisión de las Respuestas CISCO (cont.) 2.¿Qué criterios se utilizarán para validar que el piloto ha sido un éxito? Respuesta de Cisco: Dada la simplicidad de la red, demostrar que esta libre de errores de ping, realizar trazas a varios segmentos y enlaces WAN.

20 © 2000, Cisco Systems, Inc. www.cisco.com DCN v2.1—12-20 Revisión del Módulo: Ejercicio del Caso Estudiado Repasar el estudio del caso Jones, Jones & Jones del módulo 2, características de la red existente. –CareTaker Publications –PH Network Services Corporation –Pretty Paper Ltd. Contestar a las preguntas del caso estudiadas en esta lección. Prepararse para discutir sus respuestas con la clase.
