1 Medidas Eléctricas

2 Instrumentos Utilizados
Los instrumentos que más se utilizan para medir las magnitudes eléctricas son: Medida de V : Voltímetro (Rinterna= ∞) Medida de I : Amperímetro (Rinterna= 0) Medida de Potencia : Vatímetro Un aparato que puede medir varias magnitudes se denomina polímetro. Medidas Eléctricas

3 Simbología + - + A W + - V - Medidas Eléctricas

4 El Polímetro Medidas Eléctricas

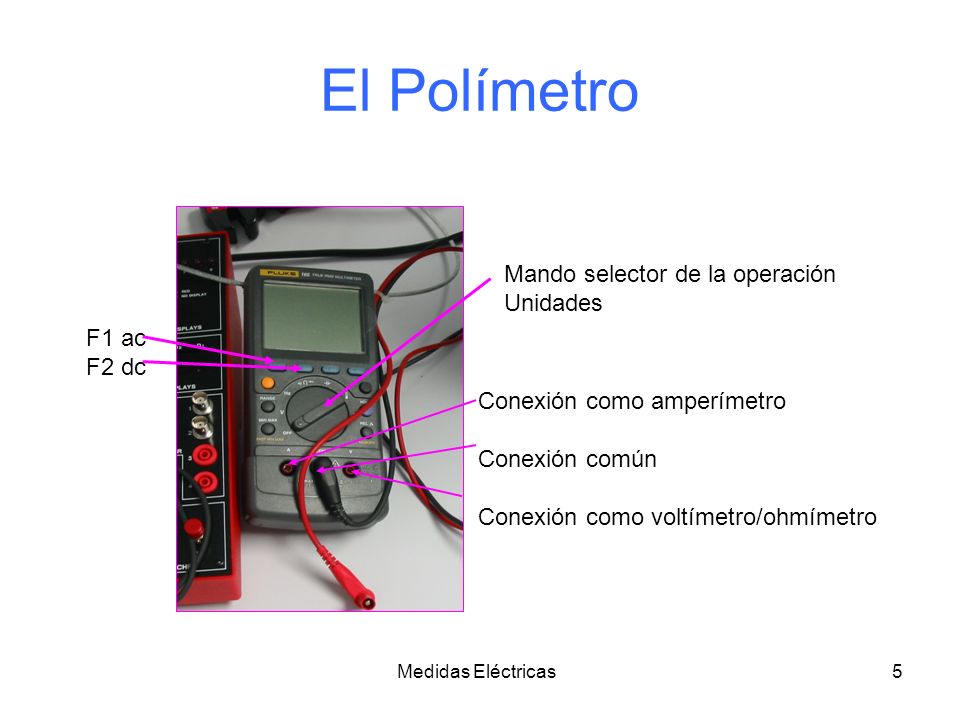

5 El Polímetro Mando selector de la operación Unidades F1 ac F2 dc
Conexión como amperímetro Conexión común Conexión como voltímetro/ohmímetro F1 ac F2 dc Mando selector de la operación Unidades Medidas Eléctricas

6 El Polímetro Medidas Eléctricas

7 Medidas Eléctricas

8 Medidas Eléctricas

9 Significado de las siglas:
COM: terminal común o negativo (llamado también “frío”) para realizar todos los tipos de medidas. V/Ω: terminal al que se conecta el cable positivo (llamado también “caliente”) y normalmente de color rojo para medir la tensión y la resistencia. A: terminal al que se conecta el cable positivo (“caliente”) para medir corrientes de hasta 2A. 10 A: terminal al que se conecta el cable positivo (“caliente”) para medir corrientes de hasta 10A. Medidas Eléctricas

10 Medida de Tensión. El Voltímetro
Medidas Eléctricas

11 Medida de Tensión en CA o en CC

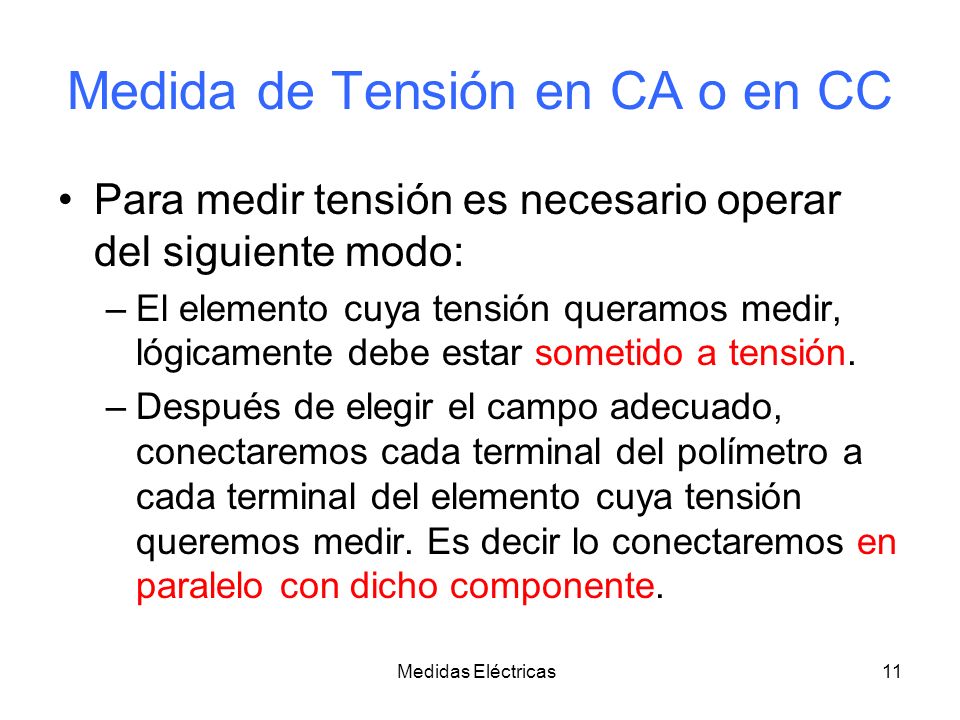

Para medir tensión es necesario operar del siguiente modo: El elemento cuya tensión queramos medir, lógicamente debe estar sometido a tensión. Después de elegir el campo adecuado, conectaremos cada terminal del polímetro a cada terminal del elemento cuya tensión queremos medir. Es decir lo conectaremos en paralelo con dicho componente. Medidas Eléctricas

12 Medida de Tensión Se conecta en paralelo Medidas Eléctricas

13 Medida de Tensión en un Sistema Trifásico
Medidas Eléctricas

14 Medida de Tensión Se conecta en paralelo Medidas Eléctricas

15 Medida de Tensión Medidas Eléctricas

16 Medida de Corriente o Intensidad. El Amperímetro
Medidas Eléctricas

17 Medida de Intensidad en CA o en CC
Se trata de la operación más crítica, pues por un lado es necesario manipular el circuito (al tener que conectarlo en serie) y por otro, si nos confundimos en la conexión del polímetro, podemos provocar un cortocircuito. En todo caso, tenemos que operar del siguiente modo: El elemento cuya intensidad queramos medir, lógicamente debe estar sometido a tensión. Medidas Eléctricas

18 Medida de Intensidad en CA o en CC
Después de elegir el campo adecuado, conectaremos el polímetro en serie con el componente cuya intensidad queremos medir. Es decir: Quitamos alimentación. Identificamos el conductor por donde circula dicha intensidad. “Cortamos” dicho conductor (o desconectamos en un borne accesible). Conectaremos los dos terminales del polímetro en ambos puntos del “corte” . Restablecemos la alimentación. Medidas Eléctricas

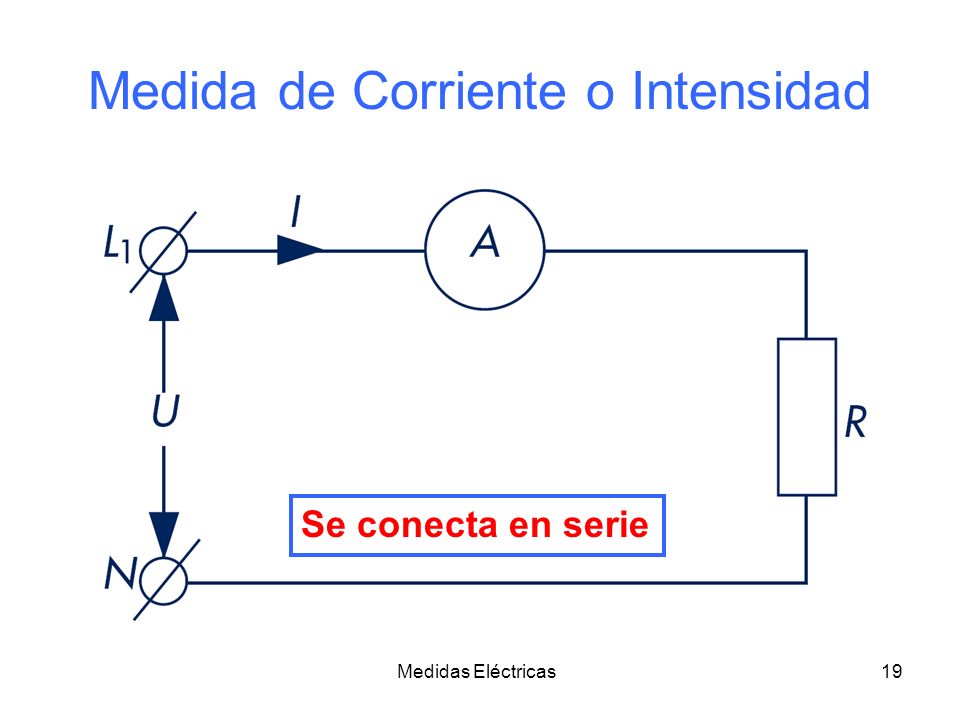

19 Medida de Corriente o Intensidad
Se conecta en serie Medidas Eléctricas

20 Medida de Corriente o Intensidad
Se conecta en serie Medidas Eléctricas

21 Medida de Corriente o Intensidad
Se conecta en serie Medidas Eléctricas

22 Medida de Corriente o Intensidad

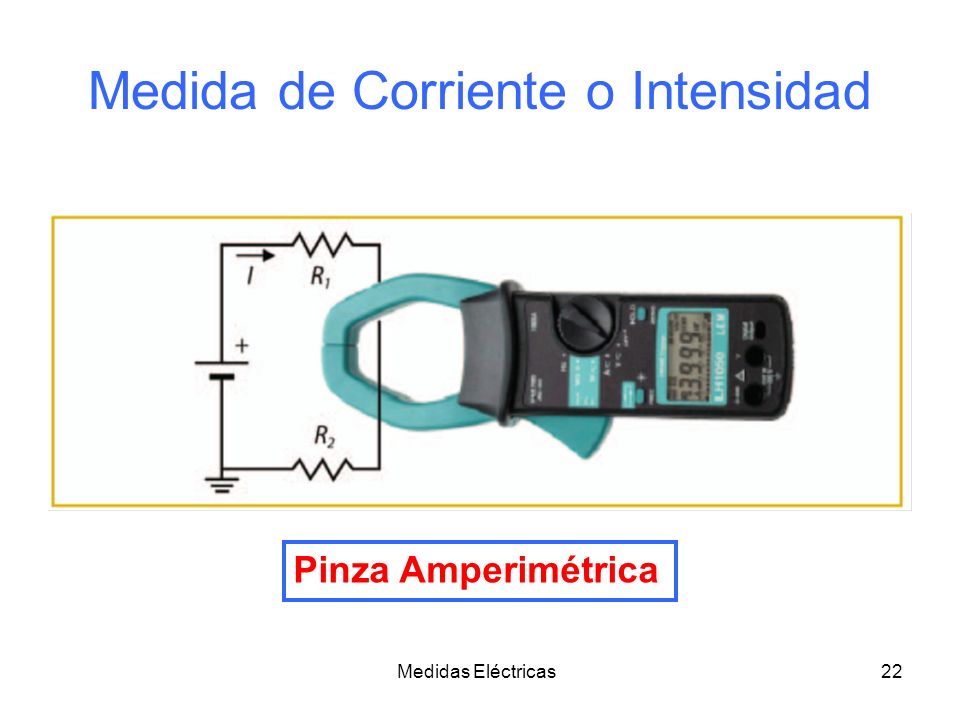

Pinza Amperimétrica Medidas Eléctricas

23 Medidas Eléctricas

24 Medida de Corriente en Sistemas Trifásicos
Medidas Eléctricas

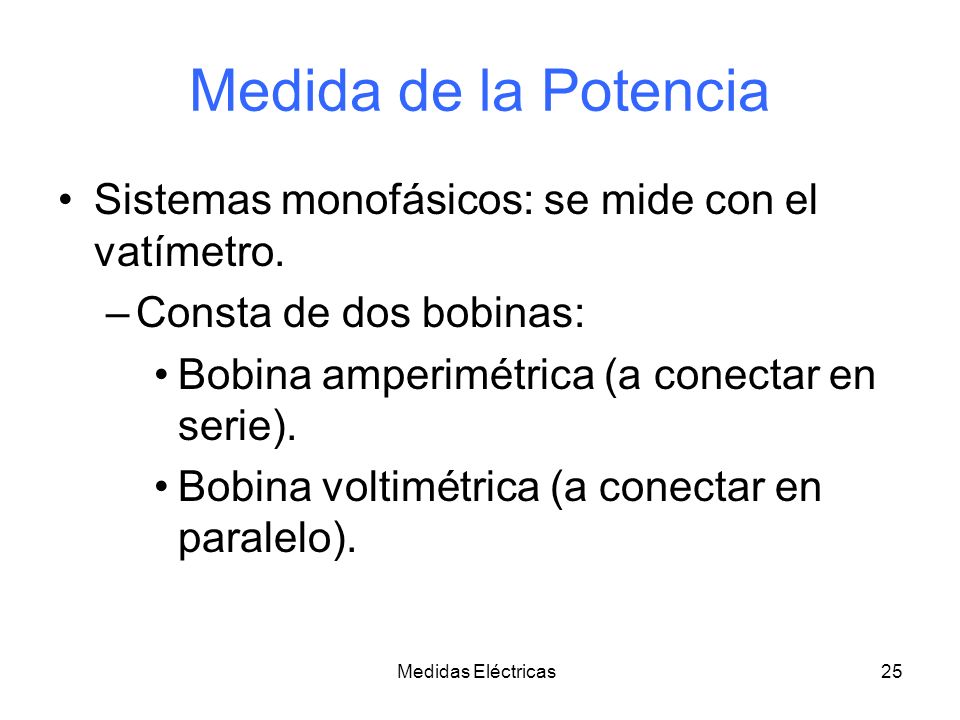

25 Medida de la Potencia Sistemas monofásicos: se mide con el vatímetro.
Consta de dos bobinas: Bobina amperimétrica (a conectar en serie). Bobina voltimétrica (a conectar en paralelo). Medidas Eléctricas

26 Constitución y Símbolo
Medidas Eléctricas

27 Medida de Potencia en Sistemas Monofásicos. Conexionado
Medidas Eléctricas

28 Medidas Eléctricas

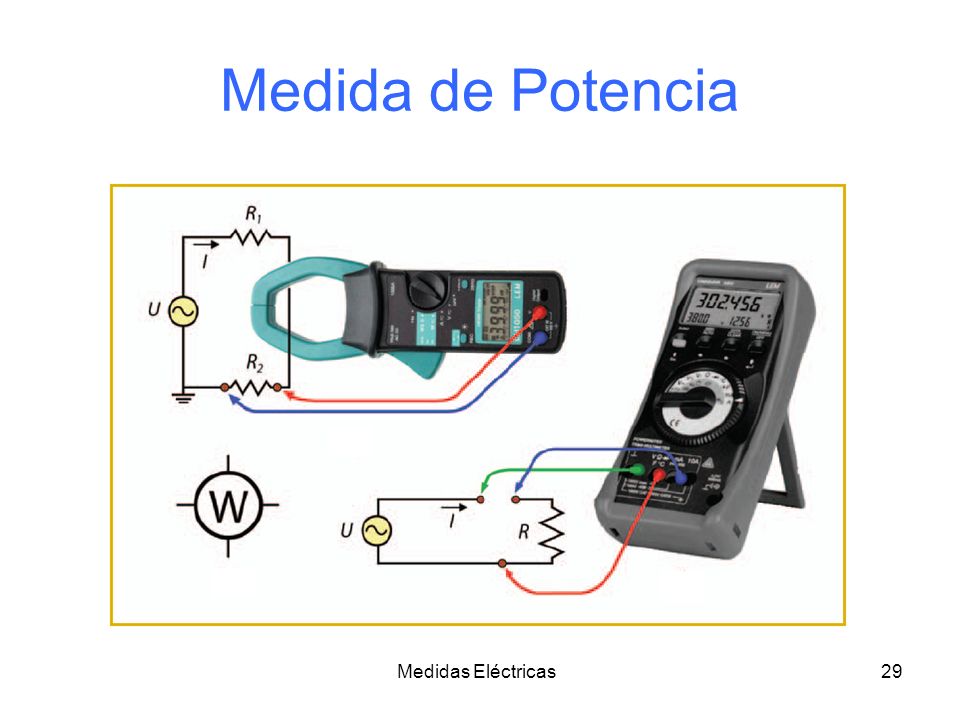

29 Medida de Potencia Medidas Eléctricas

30 Colocación de los instrumentos
V1 V2 V3 V + - A W Medidas Eléctricas

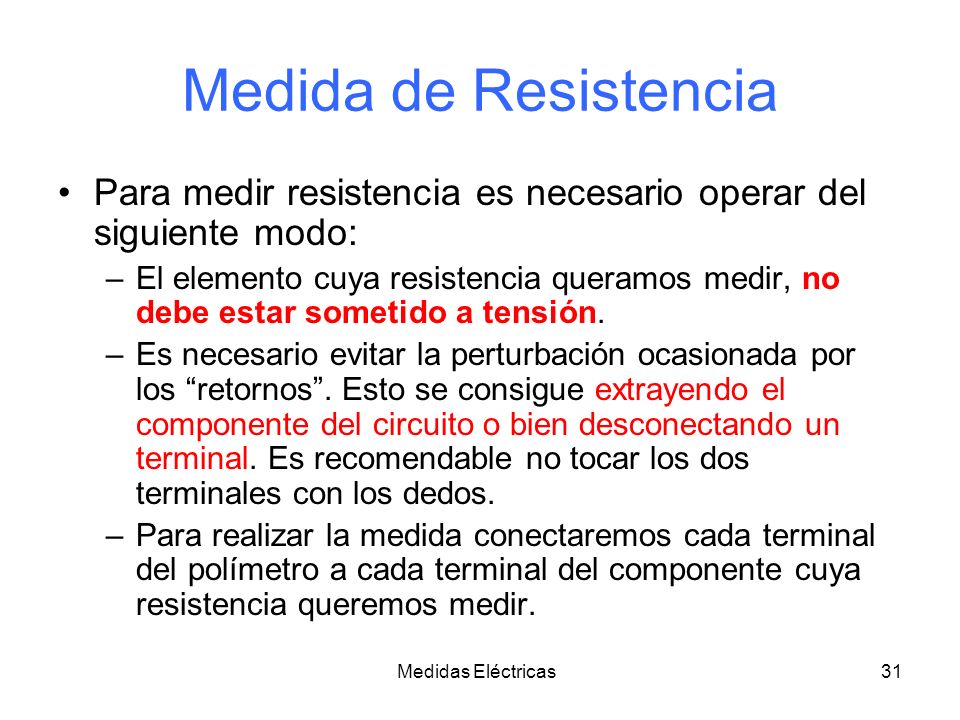

31 Medida de Resistencia Para medir resistencia es necesario operar del siguiente modo: El elemento cuya resistencia queramos medir, no debe estar sometido a tensión. Es necesario evitar la perturbación ocasionada por los “retornos”. Esto se consigue extrayendo el componente del circuito o bien desconectando un terminal. Es recomendable no tocar los dos terminales con los dedos. Para realizar la medida conectaremos cada terminal del polímetro a cada terminal del componente cuya resistencia queremos medir. Medidas Eléctricas

32 Medida de Resistencia Medidas Eléctricas

33 Medida de Resistencia Medidas Eléctricas

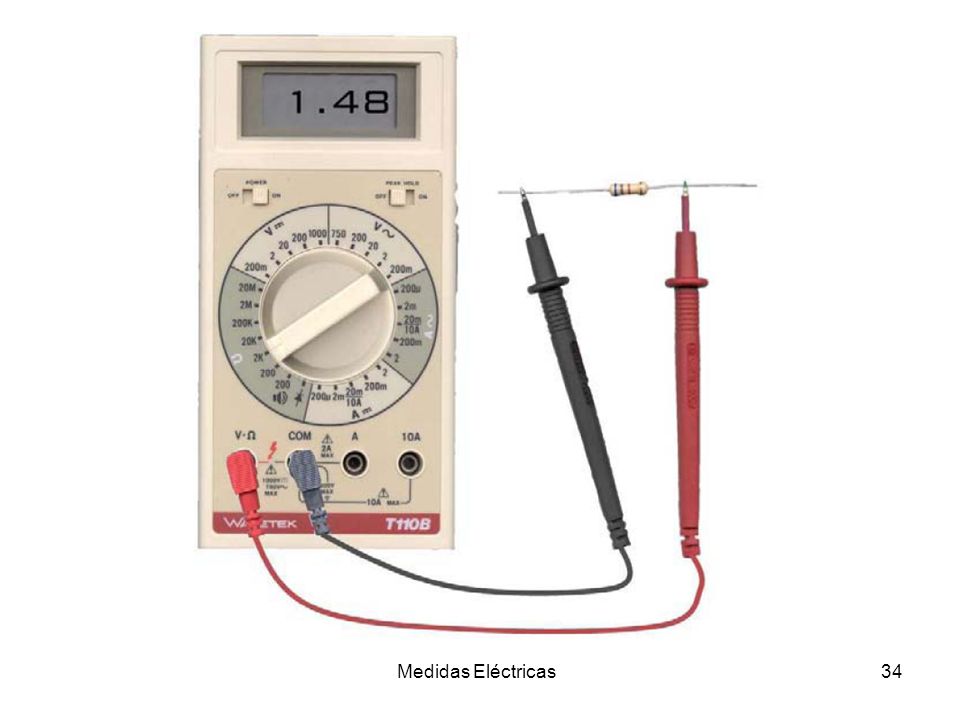

34 Medidas Eléctricas

35 Medidas de Continuidad
¡Sin tensión! Medidas Eléctricas

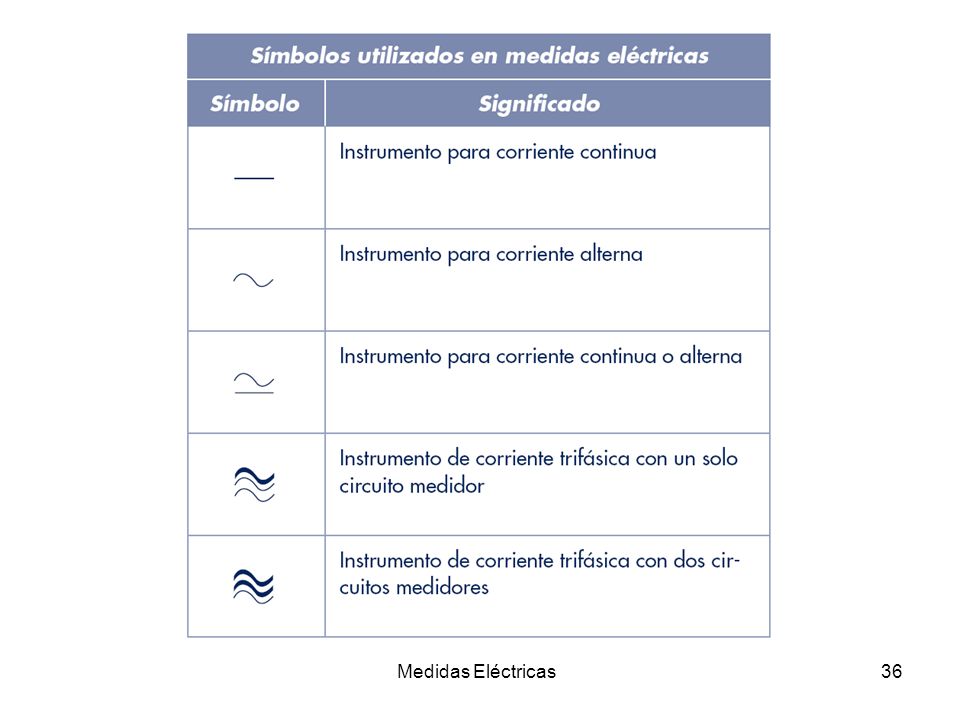

36 Medidas Eléctricas

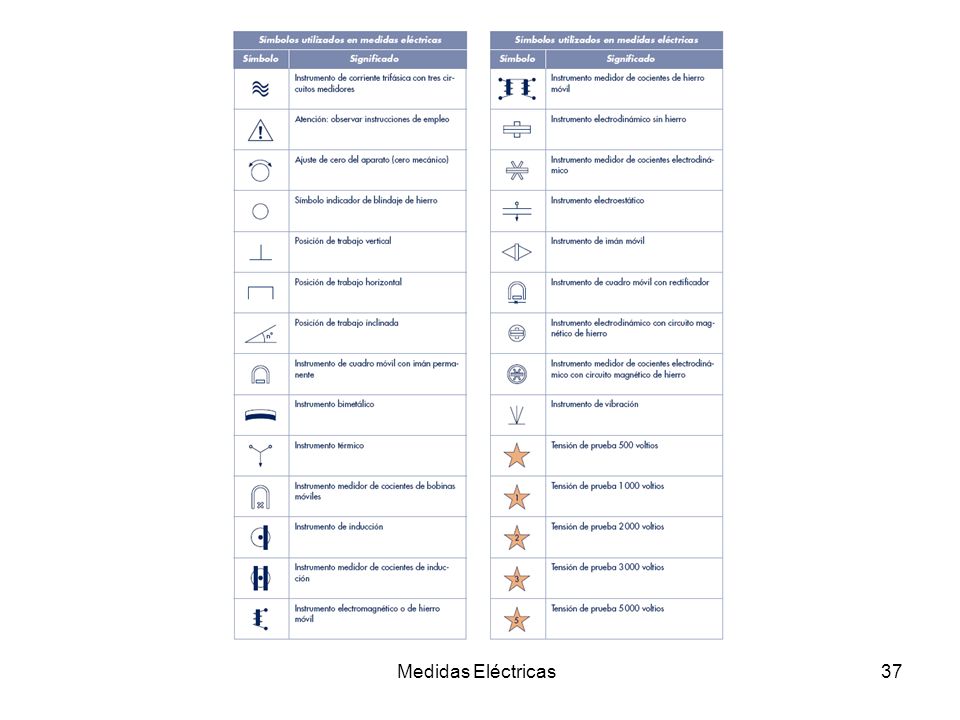

37 Medidas Eléctricas

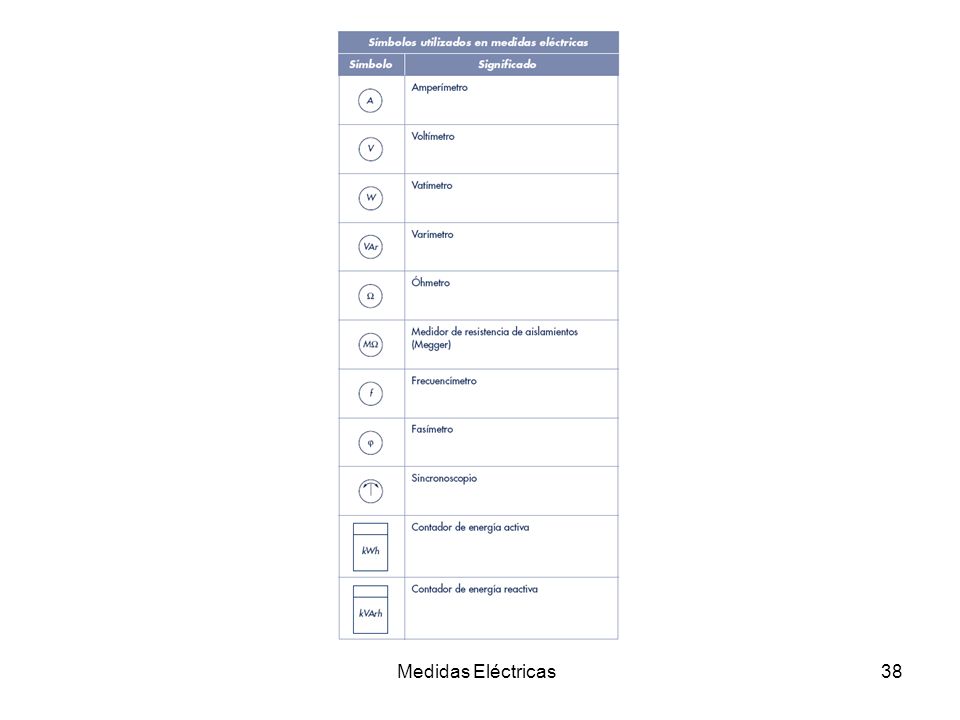

38 Medidas Eléctricas

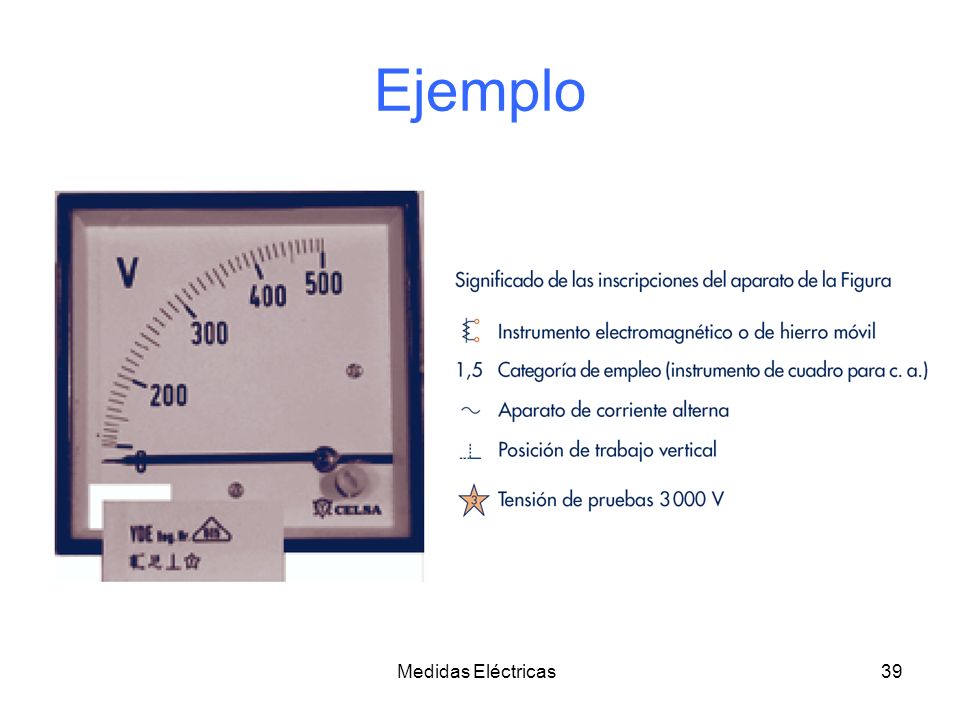

39 Ejemplo Medidas Eléctricas

40 Medidas Eléctricas. Circuito Serie

41 Medidas Eléctricas. Circuito Mixto

42 Medidas Eléctricas. Circuito Mixto

43 Medidas Eléctricas Medidas Eléctricas
