1 [IGN + UPM] con financiación de la AECI Madrid, junio-julio de 2006 Alejandra Sánchez Maganto Instituto GeográfIco Nacional Curso IDEs Web Map Service (Prácticas)

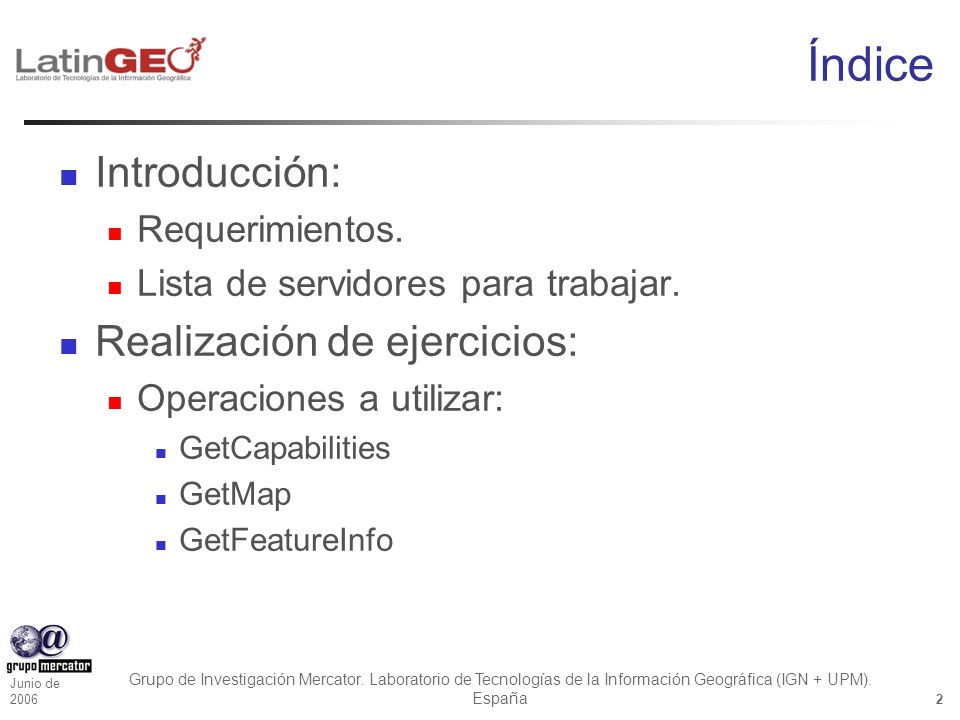

2 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 2 Índice Introducción: Requerimientos. Lista de servidores para trabajar. Realización de ejercicios: Operaciones a utilizar: GetCapabilities GetMap GetFeatureInfo

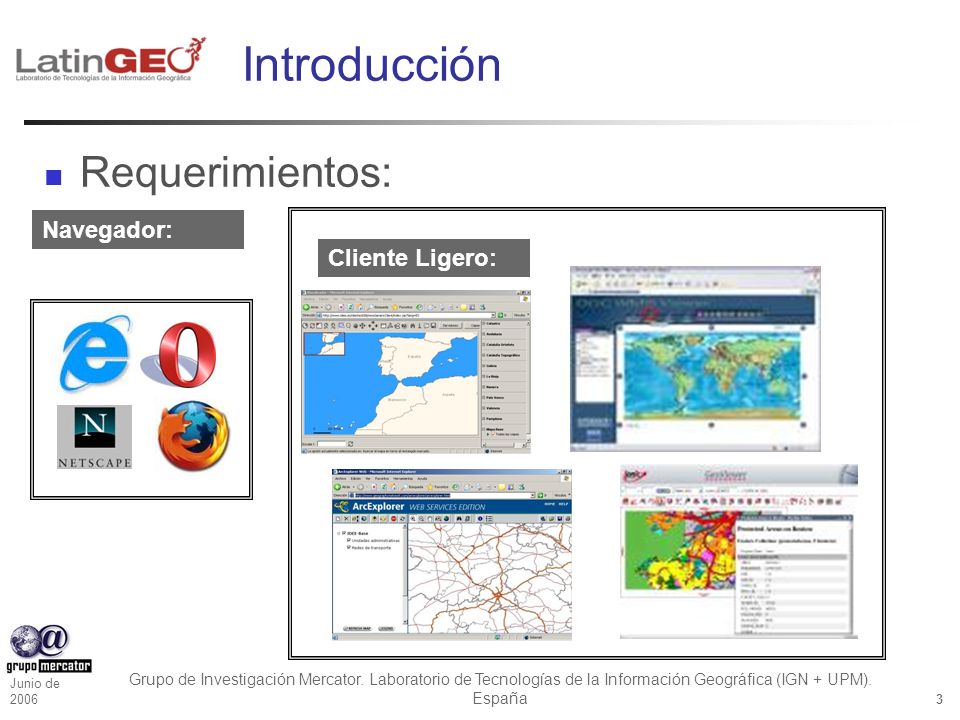

3 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 3 Introducción Requerimientos: Navegador: Cliente Ligero:

4 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 4 Introduccción Servidores del IGN: Mapa Base:http://www.idee.es/wms/IDEE-Base/IDEE-Basehttp://www.idee.es/wms/IDEE-Base/IDEE-Base Redes Geodésicas:: http://www.idee.es/wms/IDEE- Referencia/IDEE-Referenciahttp://www.idee.es/wms/IDEE- Referencia/IDEE-Referencia Cuadrículas:http://www.idee.es/wms/IDEE-Limites-Hojas/IDEE- Limites-Hojas Servidor de Catastro: http://ovc.catastro.meh.es/Cartografia/WMS/Servid orWMS.aspx Servidor de Navarra: http://idena.navarra.es/ogc/wms.aspx Servidor de CREAF: http://www.creaf.uab.es/cgi-bin/MiraMon5_0.cgi

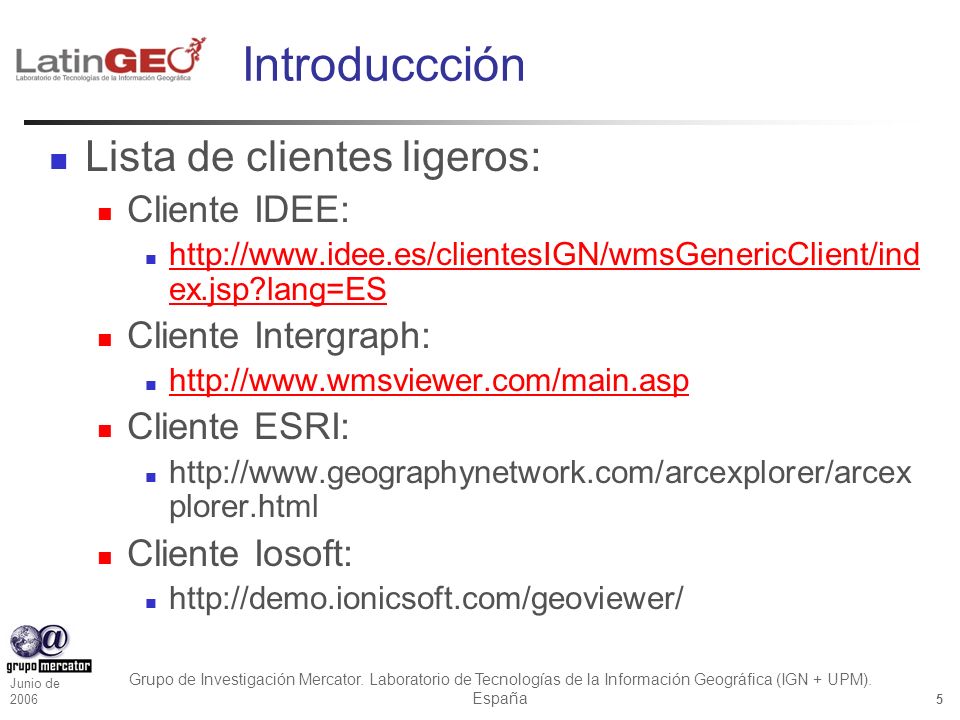

5 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 5 Lista de clientes ligeros: Cliente IDEE: http://www.idee.es/clientesIGN/wmsGenericClient/ind ex.jsp?lang=ES http://www.idee.es/clientesIGN/wmsGenericClient/ind ex.jsp?lang=ES Cliente Intergraph: http://www.wmsviewer.com/main.asp Cliente ESRI: http://www.geographynetwork.com/arcexplorer/arcex plorer.html Cliente Iosoft: http://demo.ionicsoft.com/geoviewer/ Introduccción

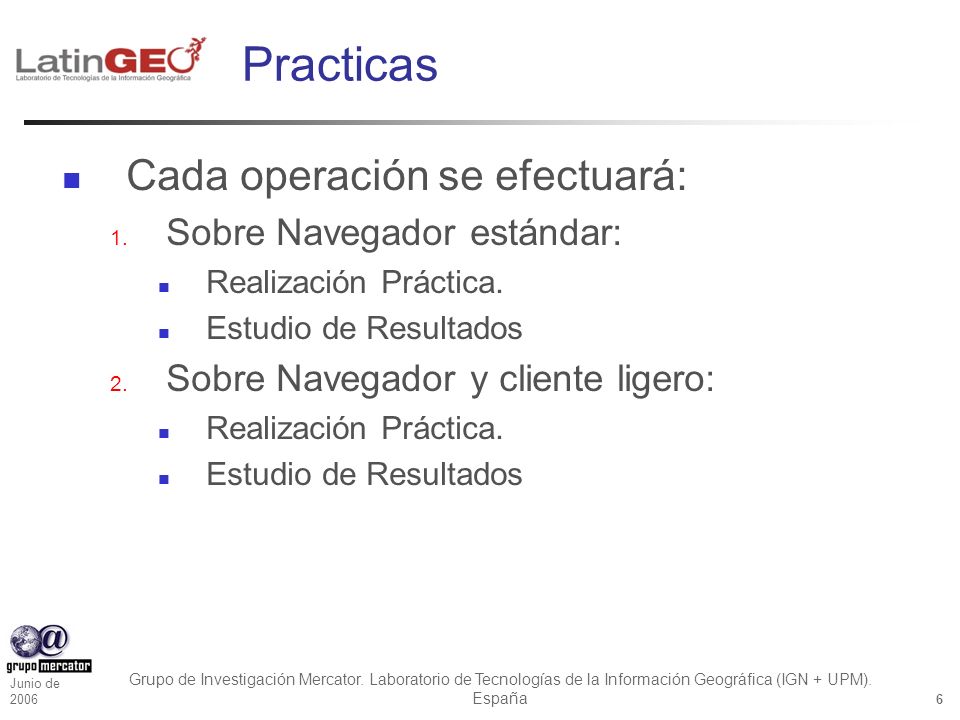

6 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 6 Practicas Cada operación se efectuará:  Sobre Navegador estándar: Realización Práctica. Estudio de Resultados  Sobre Navegador y cliente ligero: Realización Práctica. Estudio de Resultados

7 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 7 Recordemos conceptos: Petición GetCapabilities Servidor Prácticas: Operación GetCapabilities

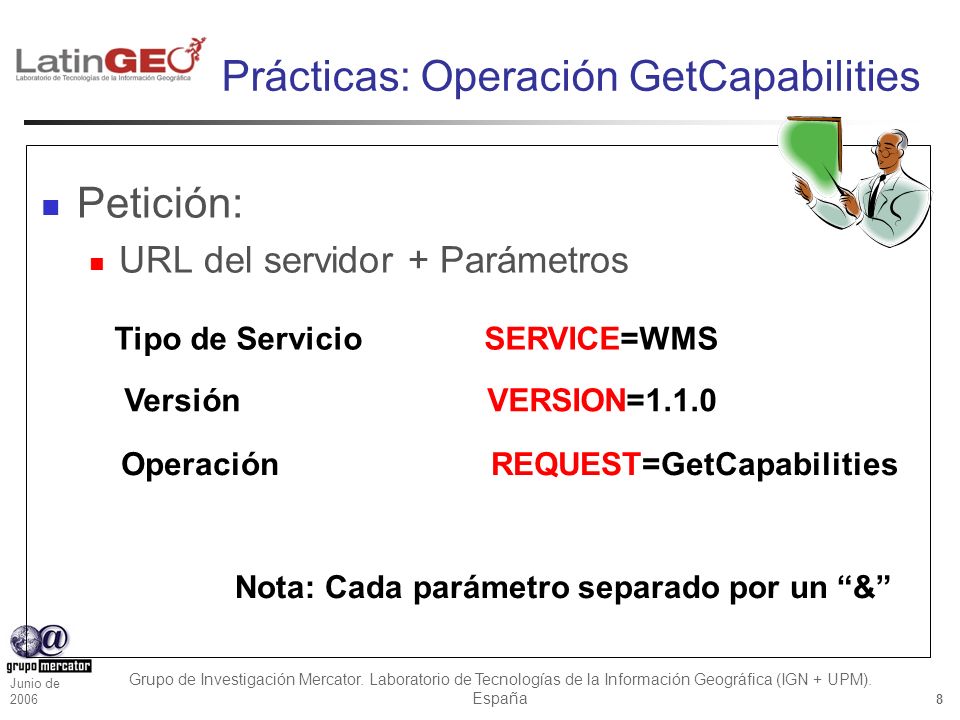

8 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 8 Petición: URL del servidor + Parámetros Tipo de Servicio SERVICE=WMS Versión VERSION=1.1.0 Operación REQUEST=GetCapabilities Nota: Cada parámetro separado por un “&” Prácticas: Operación GetCapabilities

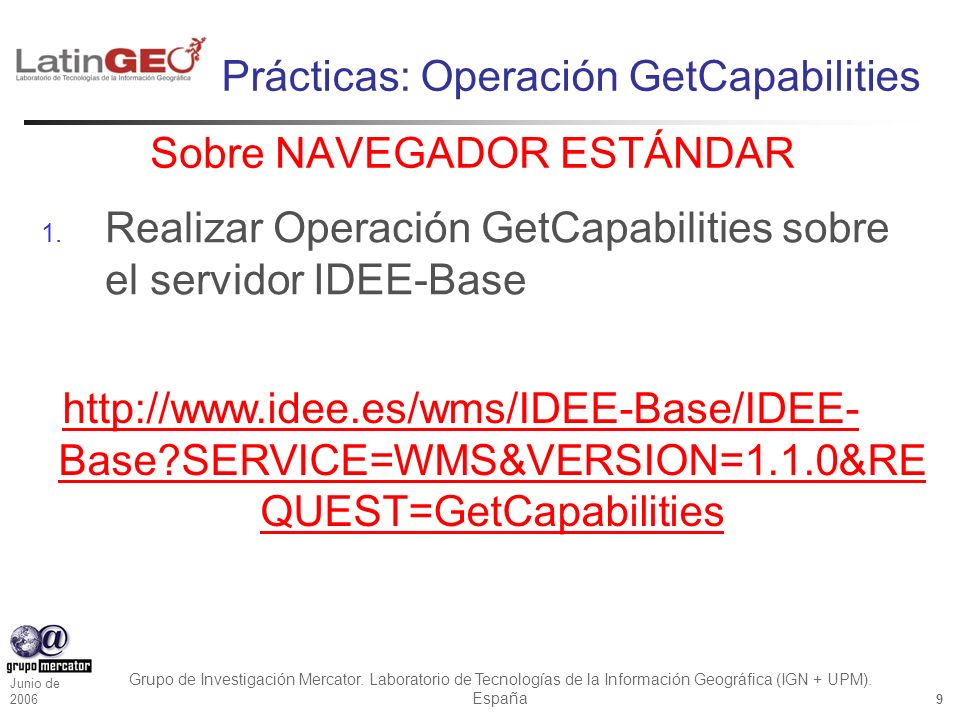

9 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 9 Sobre NAVEGADOR ESTÁNDAR  Realizar Operación GetCapabilities sobre el servidor IDEE-Base http://www.idee.es/wms/IDEE-Base/IDEE- Base?SERVICE=WMS&VERSION=1.1.0&RE QUEST=GetCapabilities Prácticas: Operación GetCapabilities

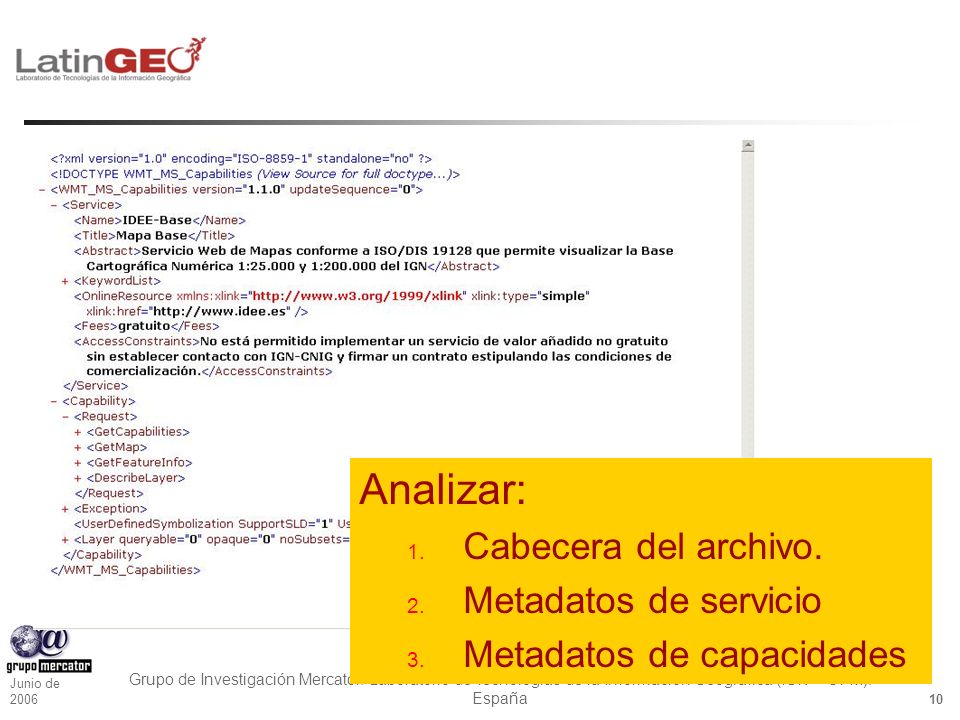

10 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 10 Analizar:  Cabecera del archivo.  Metadatos de servicio  Metadatos de capacidades

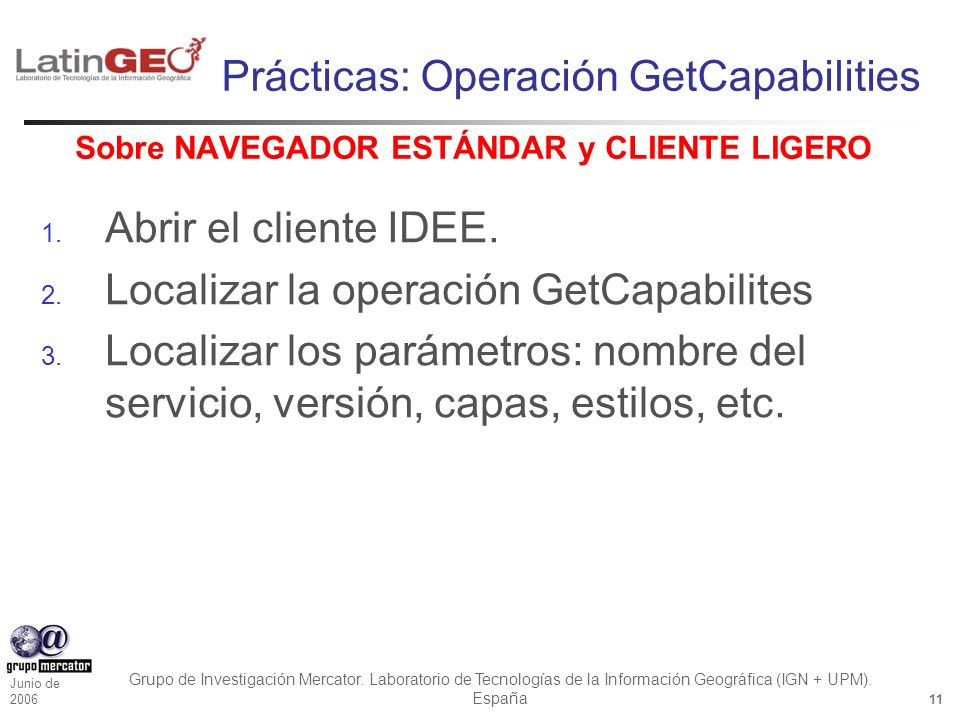

11 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 11 Sobre NAVEGADOR ESTÁNDAR y CLIENTE LIGERO  Abrir el cliente IDEE.  Localizar la operación GetCapabilites  Localizar los parámetros: nombre del servicio, versión, capas, estilos, etc. Prácticas: Operación GetCapabilities

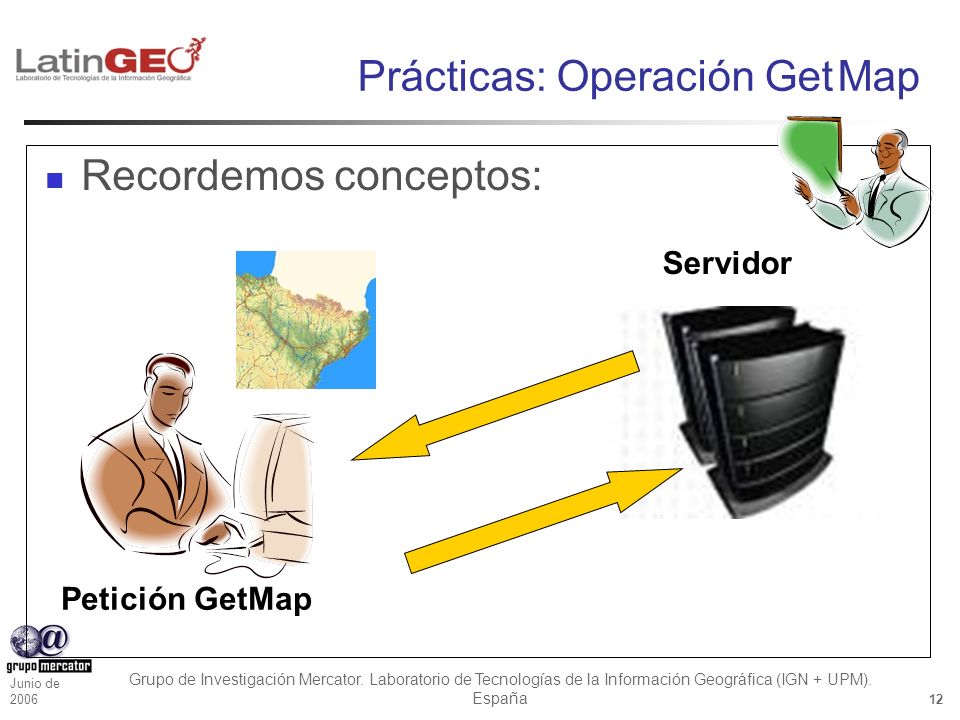

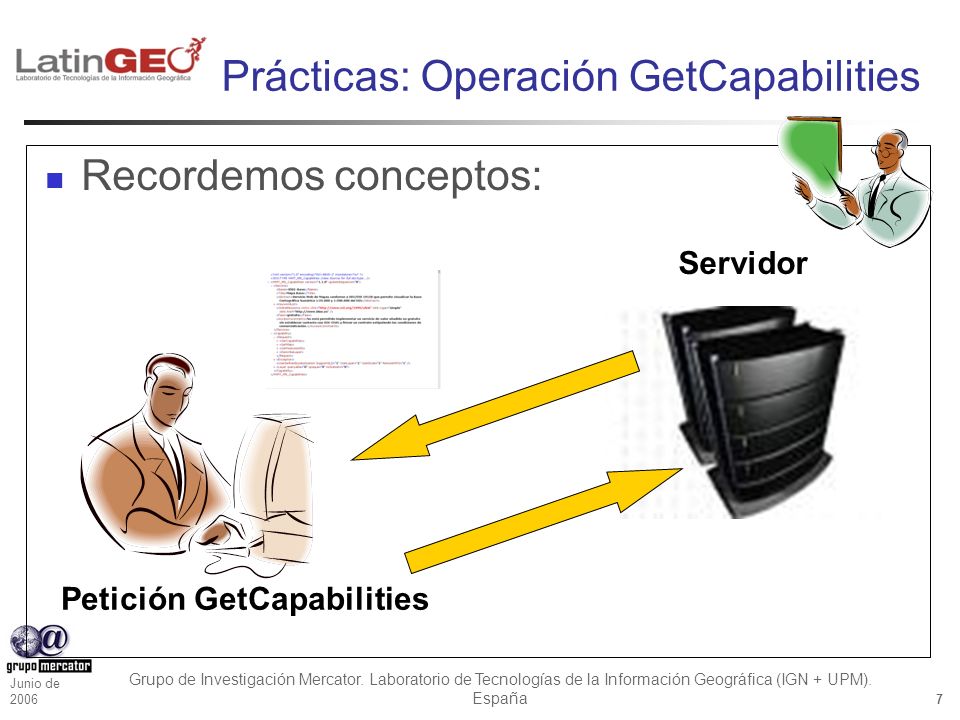

12 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 12 Recordemos conceptos: Petición GetMap Servidor Prácticas: Operación GetMap

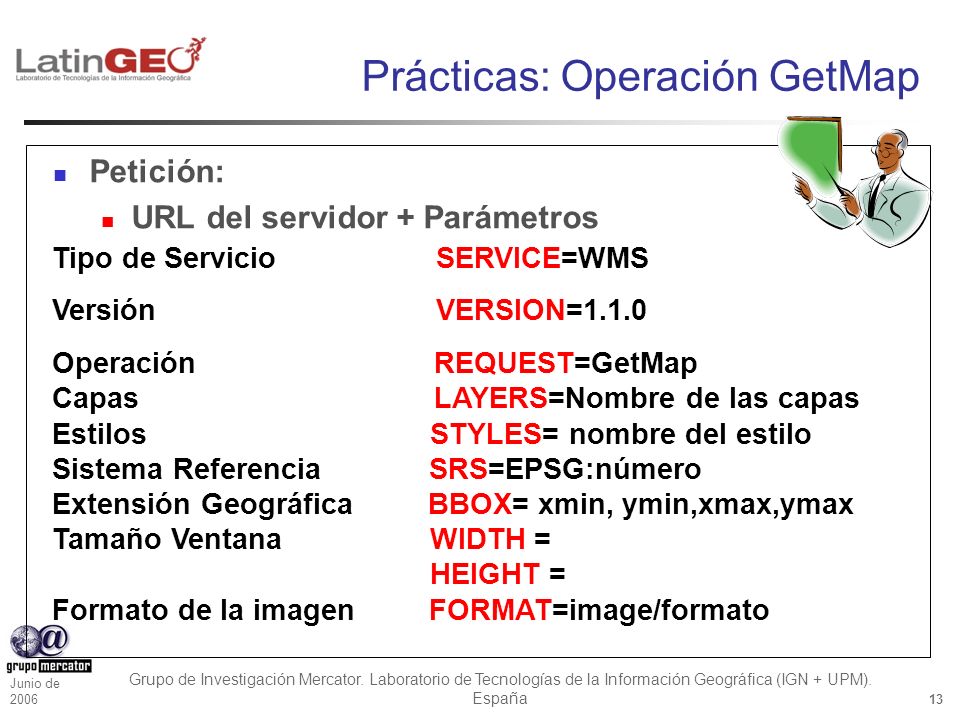

13 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 13 Petición: URL del servidor + Parámetros Tipo de Servicio SERVICE=WMS Versión VERSION=1.1.0 Operación REQUEST=GetMap Capas LAYERS=Nombre de las capas Estilos STYLES= nombre del estilo Sistema Referencia SRS=EPSG:número Extensión Geográfica BBOX= xmin, ymin,xmax,ymax Tamaño Ventana WIDTH = HEIGHT = Formato de la imagen FORMAT=image/formato Prácticas: Operación GetMap

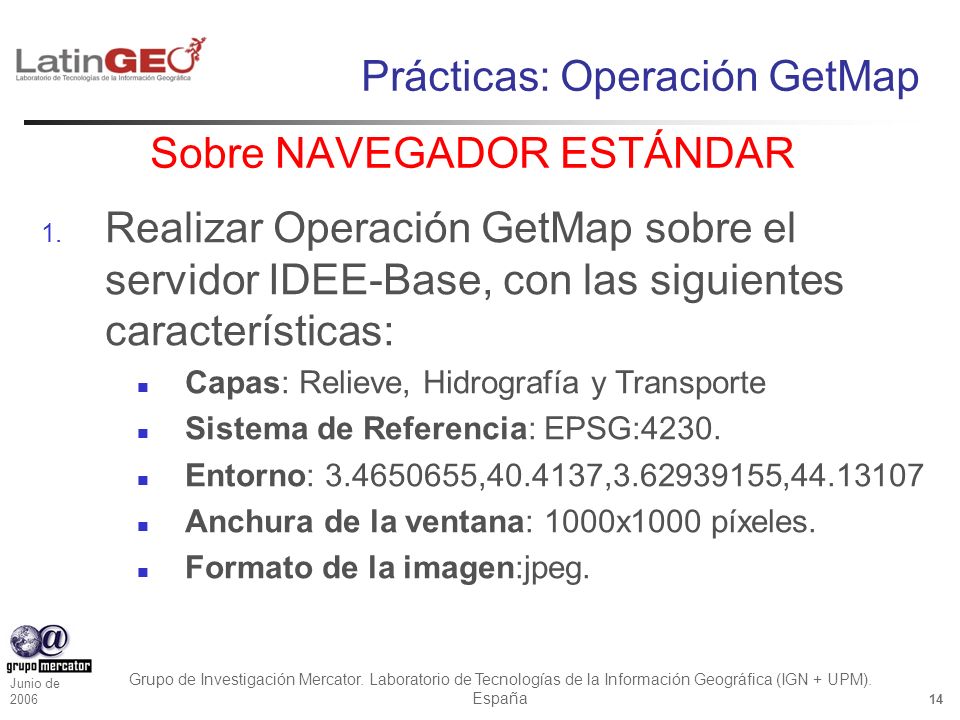

14 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 14 Sobre NAVEGADOR ESTÁNDAR Prácticas: Operación GetMap  Realizar Operación GetMap sobre el servidor IDEE-Base, con las siguientes características: Capas: Relieve, Hidrografía y Transporte Sistema de Referencia: EPSG:4230. Entorno: 3.4650655,40.4137,3.62939155,44.13107 Anchura de la ventana: 1000x1000 píxeles. Formato de la imagen:jpeg.

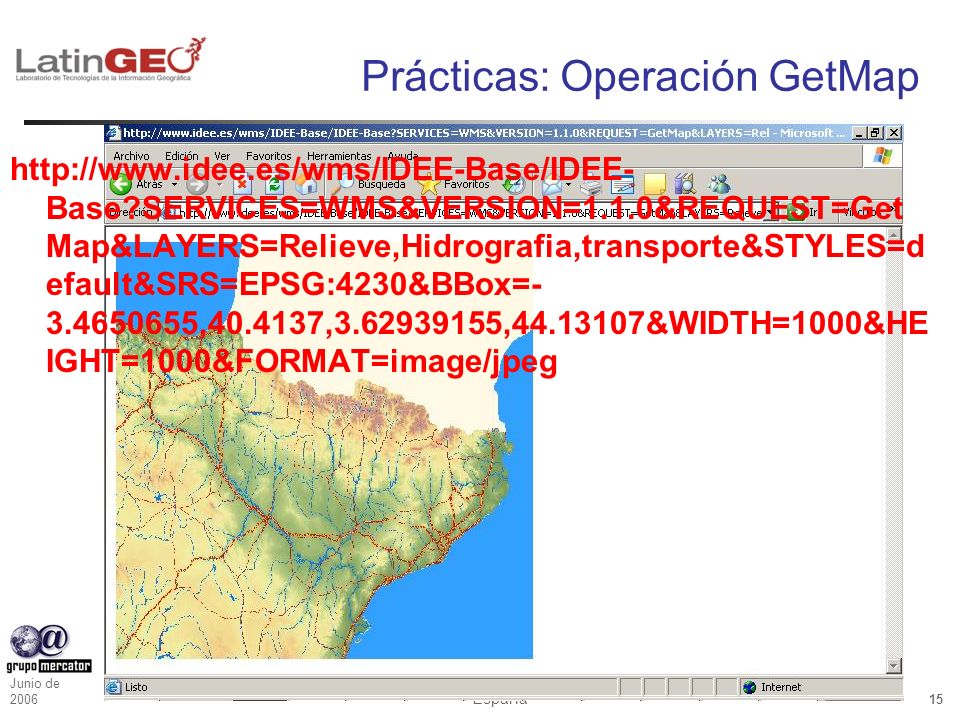

15 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 15 Prácticas: Operación GetMap http://www.idee.es/wms/IDEE-Base/IDEE- Base?SERVICES=WMS&VERSION=1.1.0&REQUEST=Get Map&LAYERS=Relieve,Hidrografia,transporte&STYLES=d efault&SRS=EPSG:4230&BBox=- 3.4650655,40.4137,3.62939155,44.13107&WIDTH=1000&HE IGHT=1000&FORMAT=image/jpeg

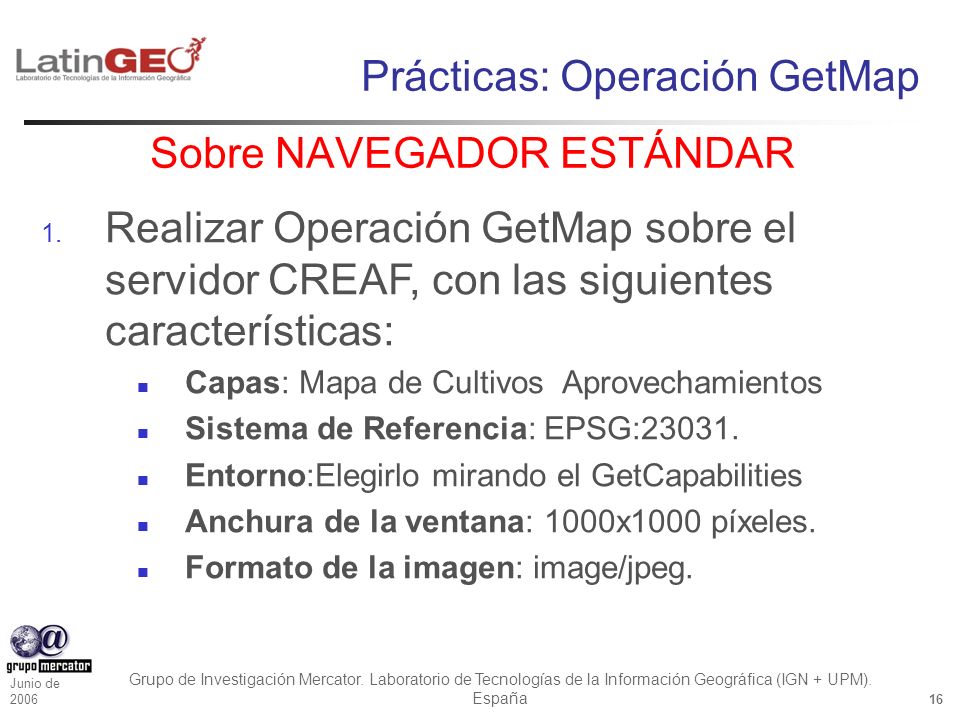

16 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 16 Sobre NAVEGADOR ESTÁNDAR Prácticas: Operación GetMap  Realizar Operación GetMap sobre el servidor CREAF, con las siguientes características: Capas: Mapa de Cultivos Aprovechamientos Sistema de Referencia: EPSG:23031. Entorno:Elegirlo mirando el GetCapabilities Anchura de la ventana: 1000x1000 píxeles. Formato de la imagen: image/jpeg.

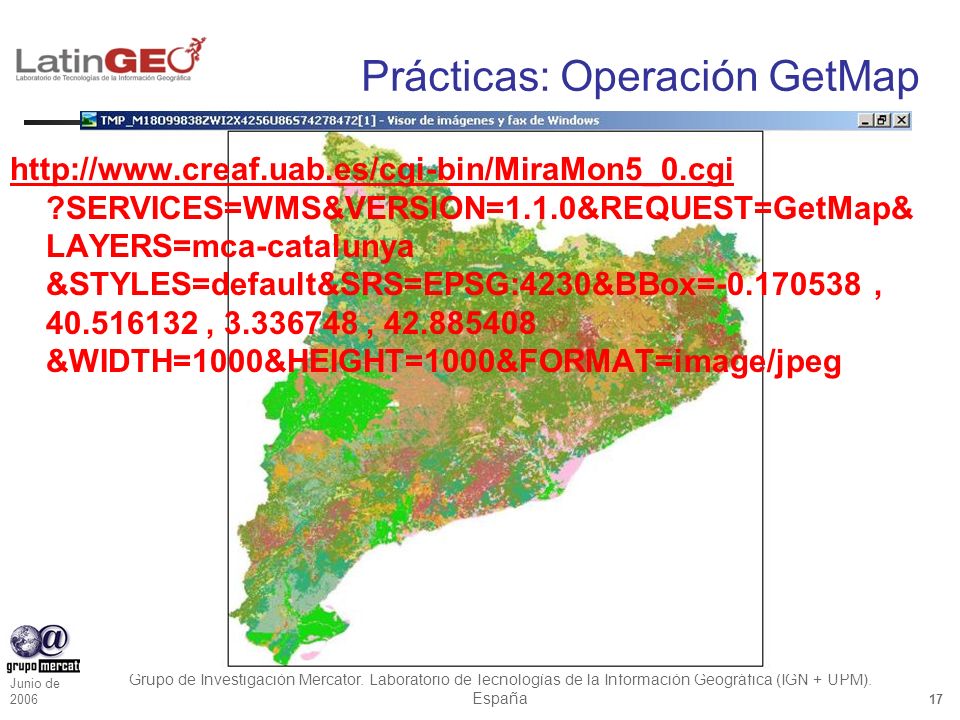

17 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 17 Prácticas: Operación GetMap http://www.creaf.uab.es/cgi-bin/MiraMon5_0.cgi http://www.creaf.uab.es/cgi-bin/MiraMon5_0.cgi ?SERVICES=WMS&VERSION=1.1.0&REQUEST=GetMap& LAYERS=mca-catalunya &STYLES=default&SRS=EPSG:4230&BBox=-0.170538, 40.516132, 3.336748, 42.885408 &WIDTH=1000&HEIGHT=1000&FORMAT=image/jpeg

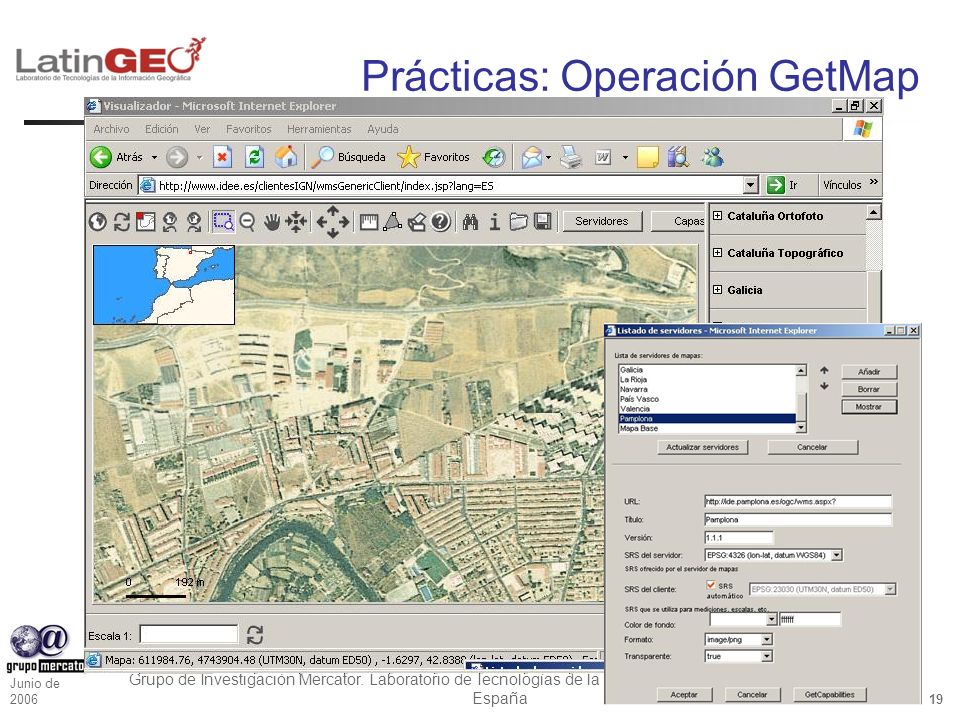

18 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 18 Sobre NAVEGADOR ESTÁNDAR y CLIENTE LIGERO  Abrir el cliente IDEE.  Añadir las capas del servidor de Pamplona:  Ortofoto  Localizar donde se muestran los parámetros GetMap Prácticas: Operación GetMap

19 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 19 Prácticas: Operación GetMap

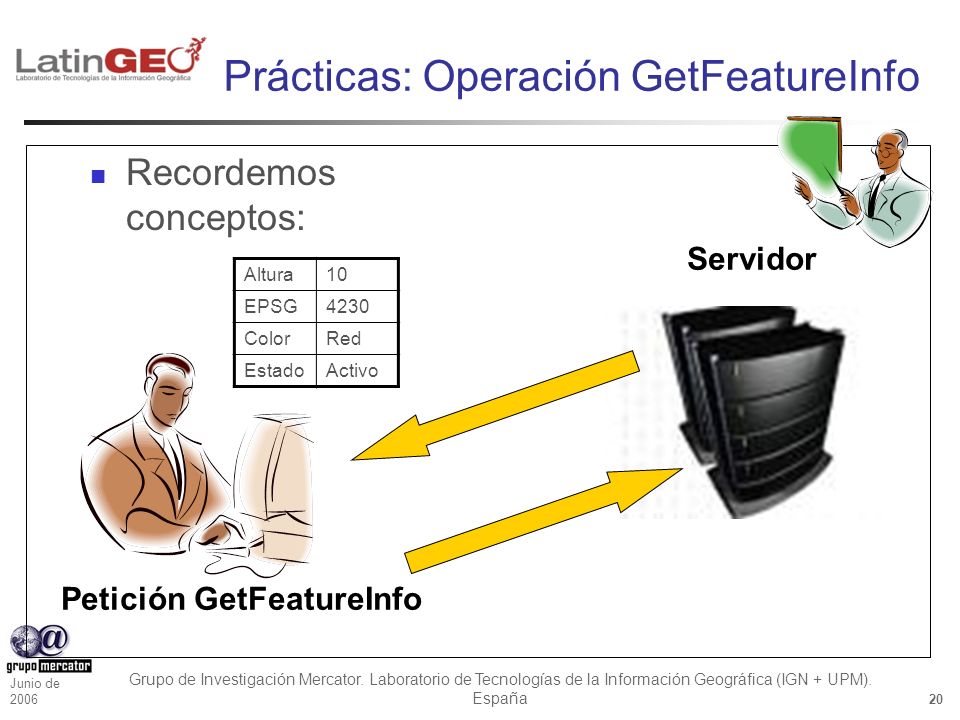

20 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 20 Recordemos conceptos: Petición GetFeatureInfo Servidor Altura10 EPSG4230 ColorRed EstadoActivo Prácticas: Operación GetFeatureInfo

21 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 21 Prácticas: Operación GetFeatureInfo Para realizar esta operación:  Ver si el servidor soporta esta operación:  GetCapabilities  Queryable=1  Ver si se puede visualizar:  GetMap

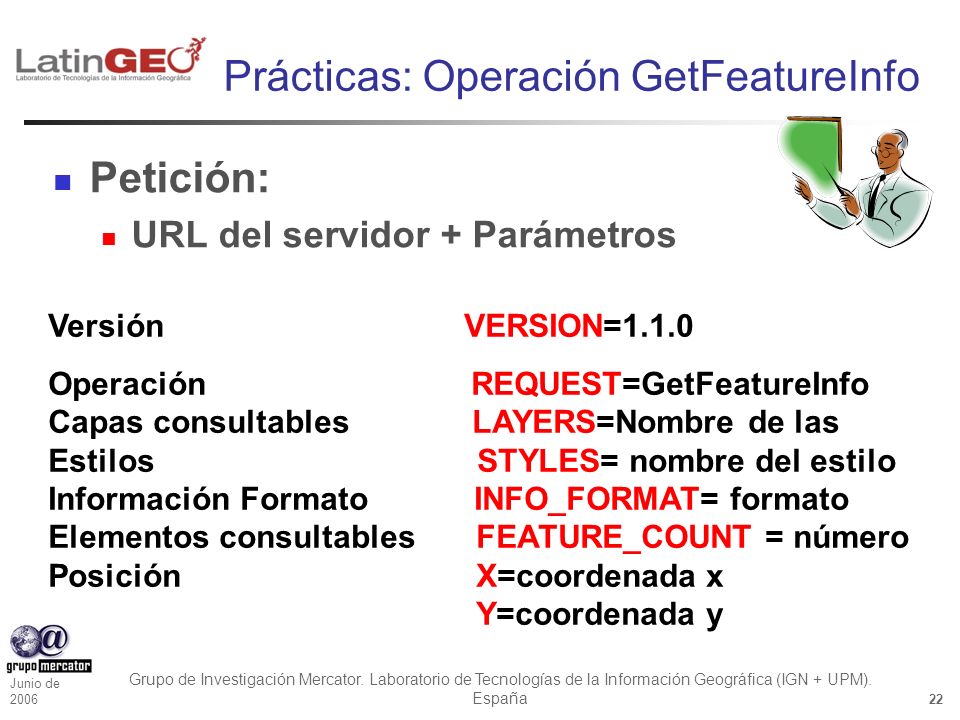

22 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 22 Petición: URL del servidor + Parámetros Versión VERSION=1.1.0 Operación REQUEST=GetFeatureInfo Capas consultables LAYERS=Nombre de las Estilos STYLES= nombre del estilo Información Formato INFO_FORMAT= formato Elementos consultables FEATURE_COUNT = número Posición X=coordenada x Y=coordenada y Prácticas: Operación GetFeatureInfo

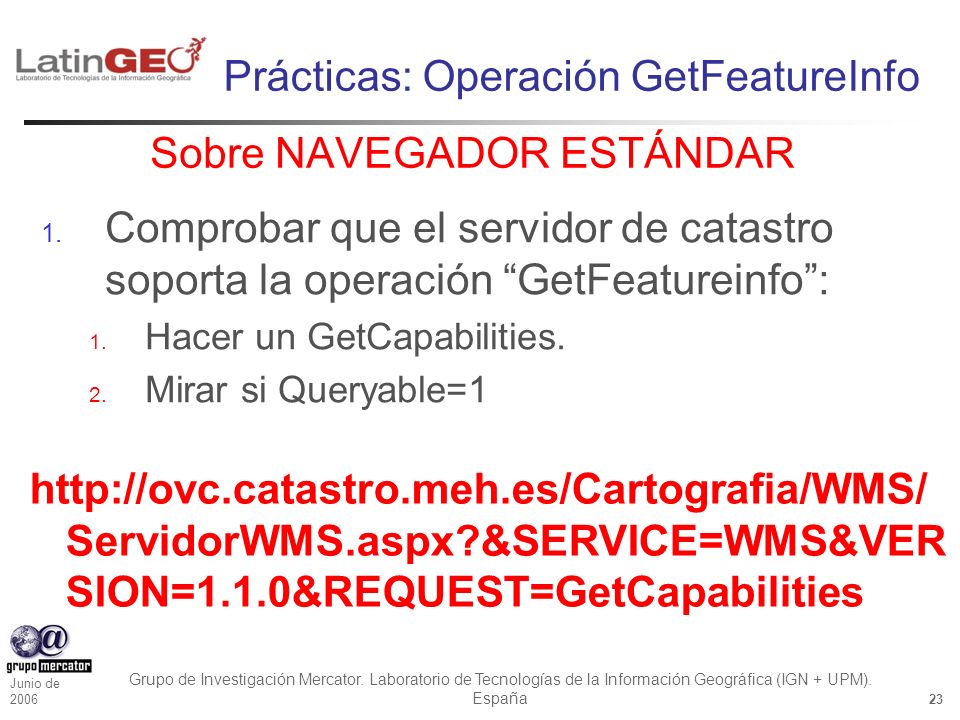

23 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 23 Sobre NAVEGADOR ESTÁNDAR  Comprobar que el servidor de catastro soporta la operación “GetFeatureinfo”:  Hacer un GetCapabilities.  Mirar si Queryable=1 Prácticas: Operación GetFeatureInfo http://ovc.catastro.meh.es/Cartografia/WMS/ ServidorWMS.aspx?&SERVICE=WMS&VER SION=1.1.0&REQUEST=GetCapabilities

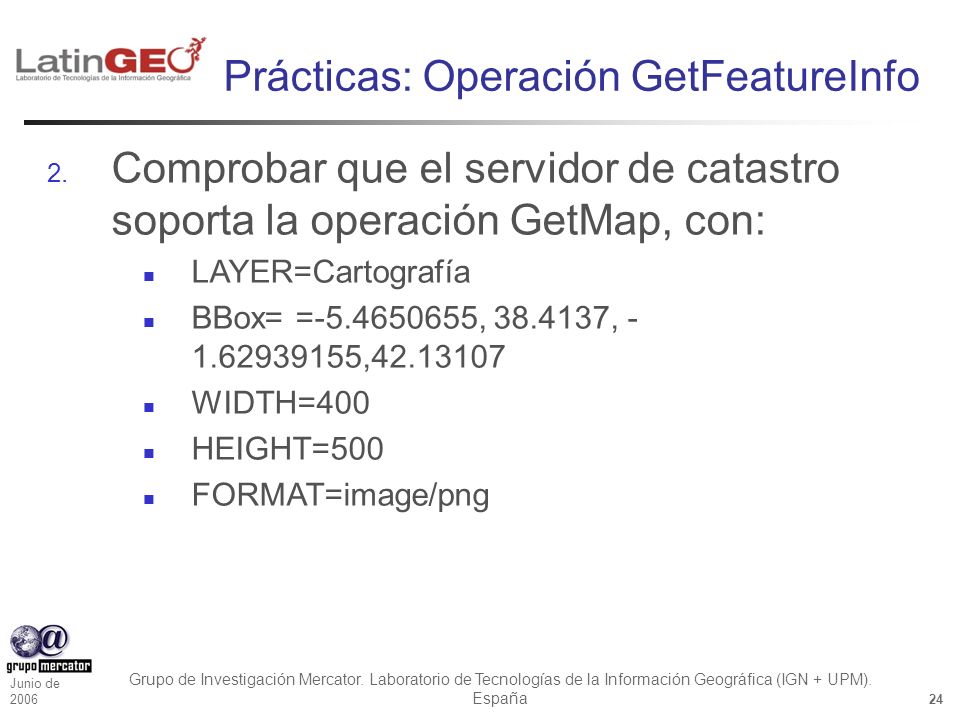

24 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 24  Comprobar que el servidor de catastro soporta la operación GetMap, con: LAYER=Cartografía BBox= =-5.4650655, 38.4137, - 1.62939155,42.13107 WIDTH=400 HEIGHT=500 FORMAT=image/png Prácticas: Operación GetFeatureInfo

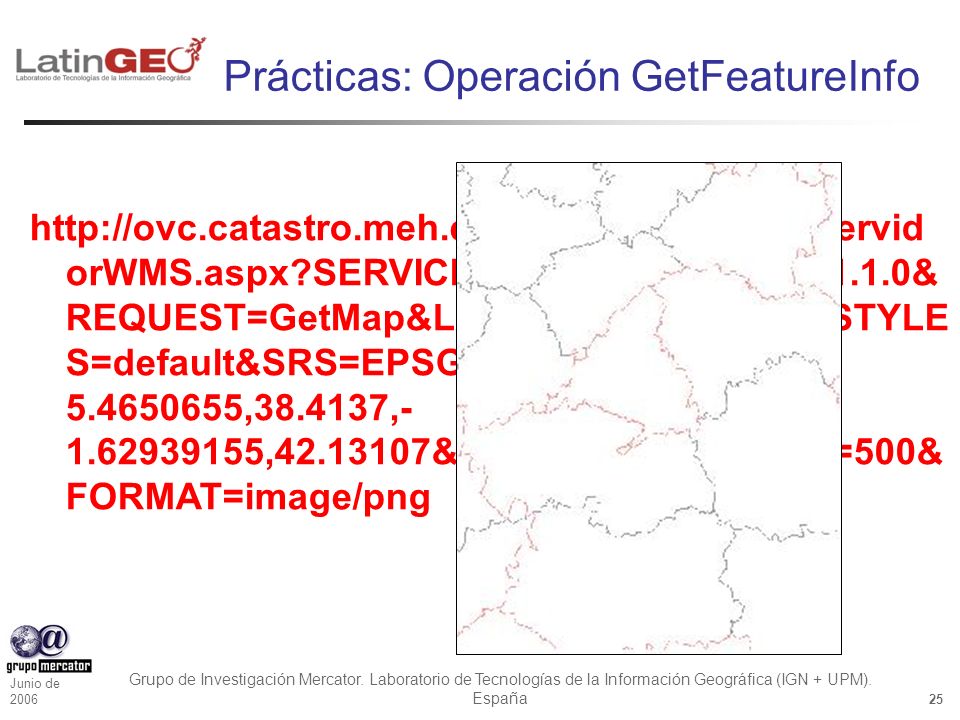

25 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 25 Prácticas: Operación GetFeatureInfo http://ovc.catastro.meh.es/Cartografia/WMS/Servid orWMS.aspx?SERVICES=WMS&VERSION=1.1.0& REQUEST=GetMap&LAYERS=Cartografia&STYLE S=default&SRS=EPSG:4230&BBox=- 5.4650655,38.4137,- 1.62939155,42.13107&WIDTH=400&HEIGHT=500& FORMAT=image/png

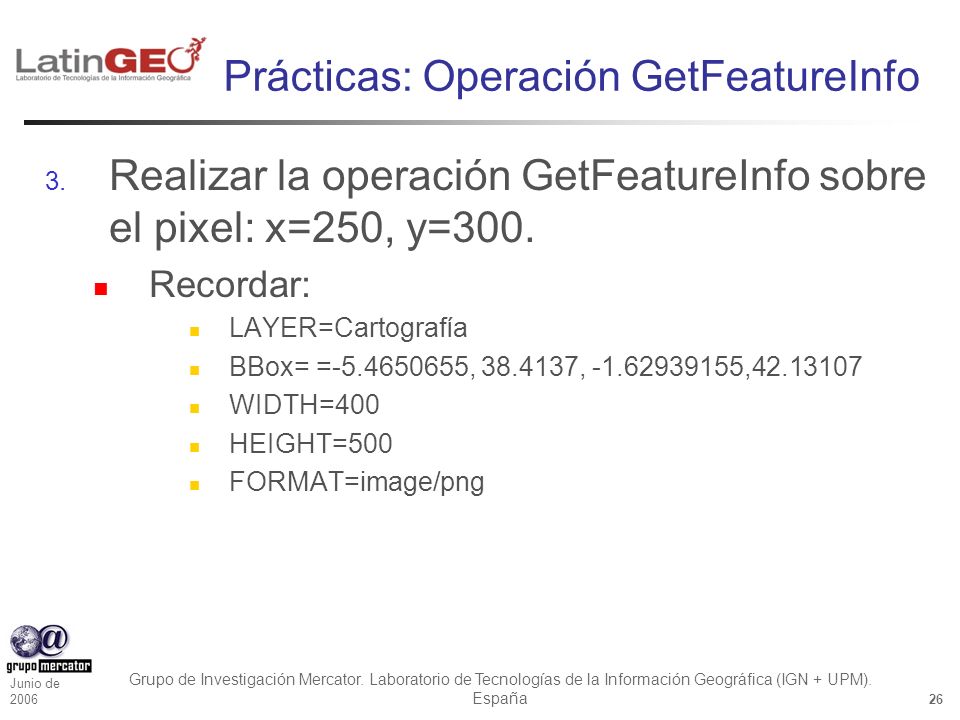

26 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 26  Realizar la operación GetFeatureInfo sobre el pixel: x=250, y=300. Recordar: LAYER=Cartografía BBox= =-5.4650655, 38.4137, -1.62939155,42.13107 WIDTH=400 HEIGHT=500 FORMAT=image/png Prácticas: Operación GetFeatureInfo

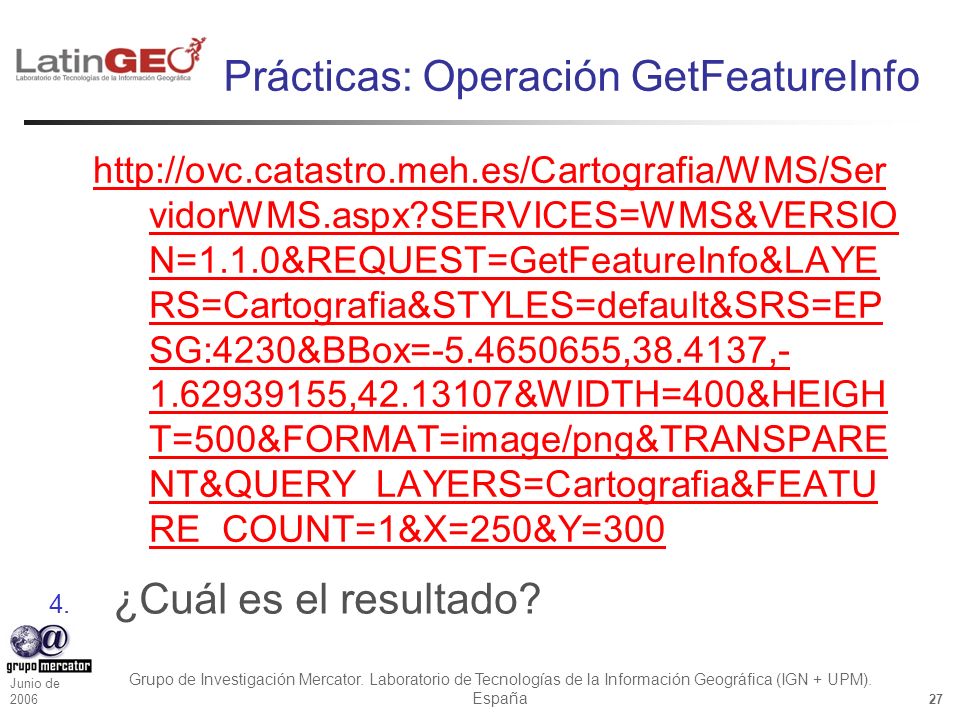

27 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 27 http://ovc.catastro.meh.es/Cartografia/WMS/Ser vidorWMS.aspx?SERVICES=WMS&VERSIO N=1.1.0&REQUEST=GetFeatureInfo&LAYE RS=Cartografia&STYLES=default&SRS=EP SG:4230&BBox=-5.4650655,38.4137,- 1.62939155,42.13107&WIDTH=400&HEIGH T=500&FORMAT=image/png&TRANSPARE NT&QUERY_LAYERS=Cartografia&FEATU RE_COUNT=1&X=250&Y=300 Prácticas: Operación GetFeatureInfo  ¿Cuál es el resultado?

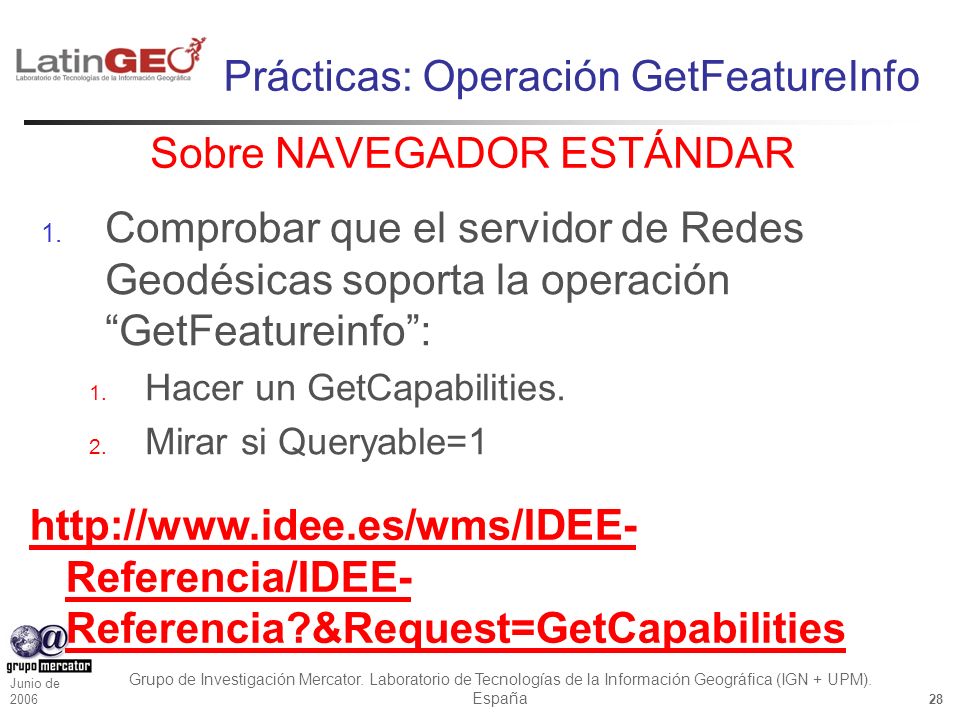

28 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 28 Sobre NAVEGADOR ESTÁNDAR  Comprobar que el servidor de Redes Geodésicas soporta la operación “GetFeatureinfo”:  Hacer un GetCapabilities.  Mirar si Queryable=1 Prácticas: Operación GetFeatureInfo http://www.idee.es/wms/IDEE- Referencia/IDEE- Referencia?&Request=GetCapabilities

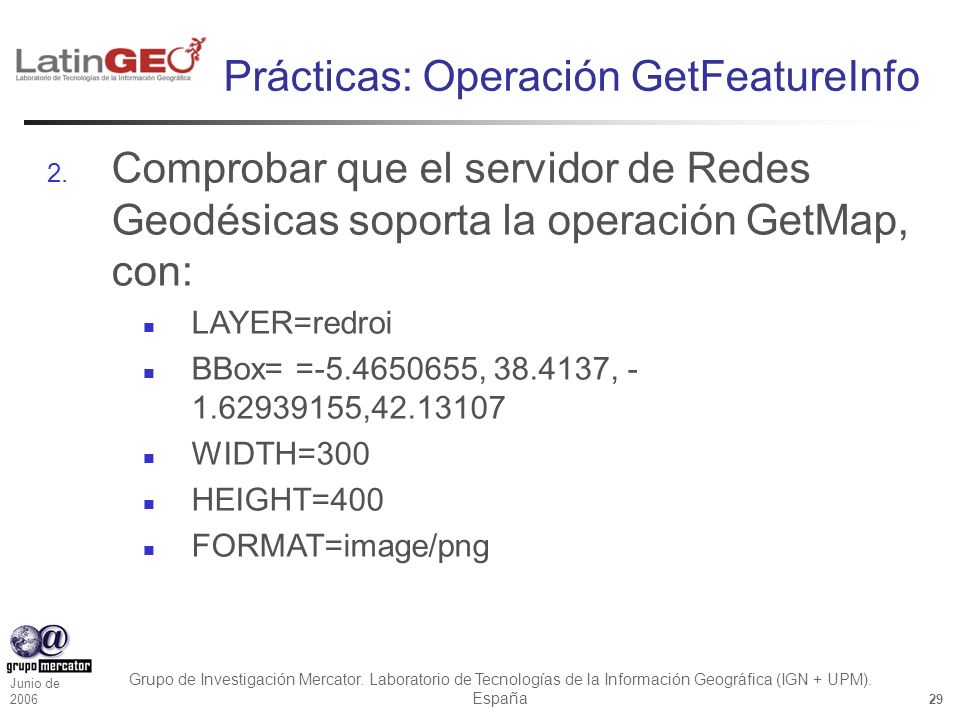

29 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 29  Comprobar que el servidor de Redes Geodésicas soporta la operación GetMap, con: LAYER=redroi BBox= =-5.4650655, 38.4137, - 1.62939155,42.13107 WIDTH=300 HEIGHT=400 FORMAT=image/png Prácticas: Operación GetFeatureInfo

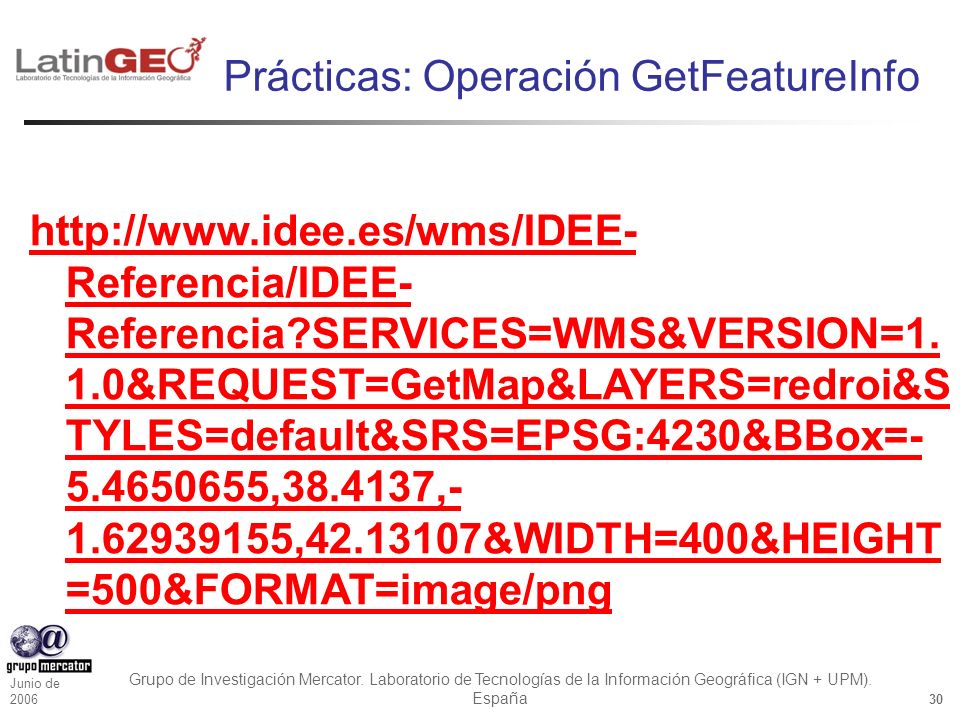

30 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 30 Prácticas: Operación GetFeatureInfo http://www.idee.es/wms/IDEE- Referencia/IDEE- Referencia?SERVICES=WMS&VERSION=1. 1.0&REQUEST=GetMap&LAYERS=redroi&S TYLES=default&SRS=EPSG:4230&BBox=- 5.4650655,38.4137,- 1.62939155,42.13107&WIDTH=400&HEIGHT =500&FORMAT=image/png

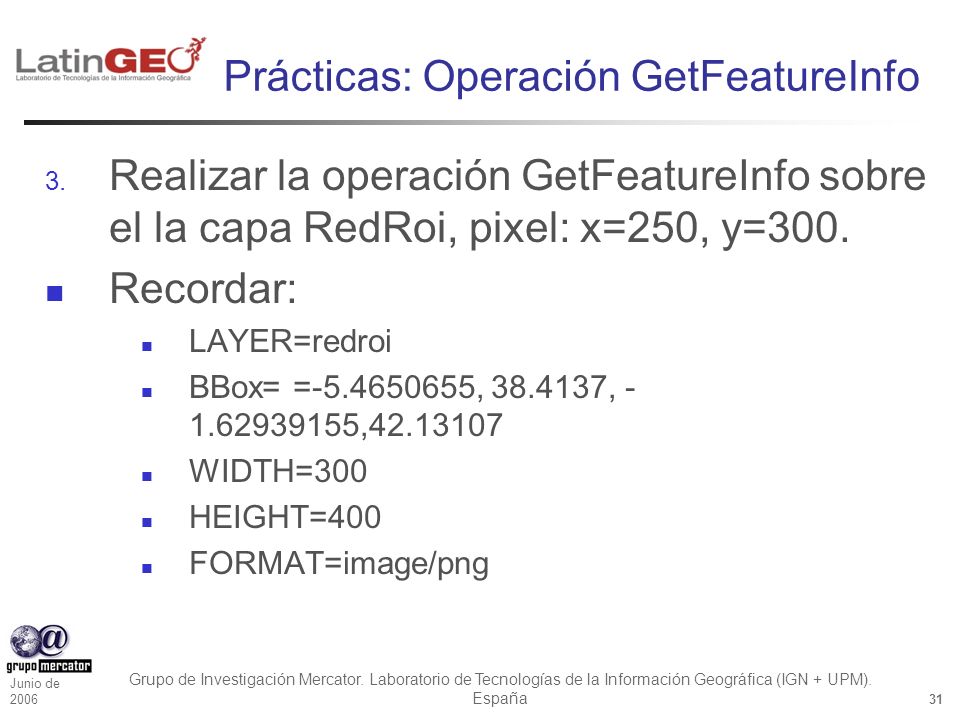

31 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 31  Realizar la operación GetFeatureInfo sobre el la capa RedRoi, pixel: x=250, y=300. Recordar: LAYER=redroi BBox= =-5.4650655, 38.4137, - 1.62939155,42.13107 WIDTH=300 HEIGHT=400 FORMAT=image/png Prácticas: Operación GetFeatureInfo

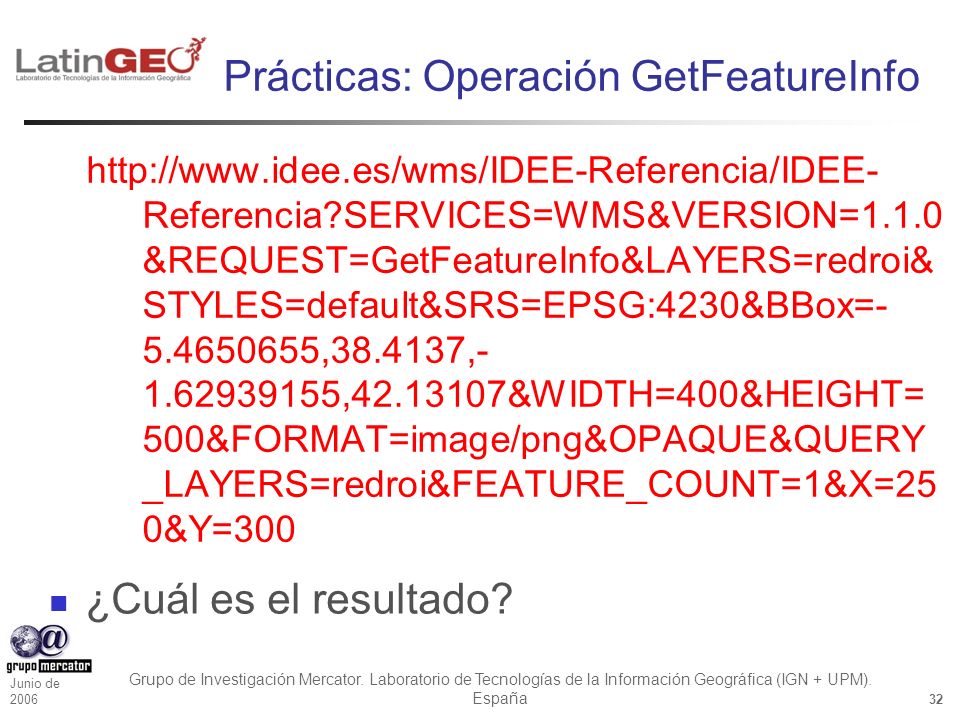

32 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 32 http://www.idee.es/wms/IDEE-Referencia/IDEE- Referencia?SERVICES=WMS&VERSION=1.1.0 &REQUEST=GetFeatureInfo&LAYERS=redroi& STYLES=default&SRS=EPSG:4230&BBox=- 5.4650655,38.4137,- 1.62939155,42.13107&WIDTH=400&HEIGHT= 500&FORMAT=image/png&OPAQUE&QUERY _LAYERS=redroi&FEATURE_COUNT=1&X=25 0&Y=300 Prácticas: Operación GetFeatureInfo ¿Cuál es el resultado?

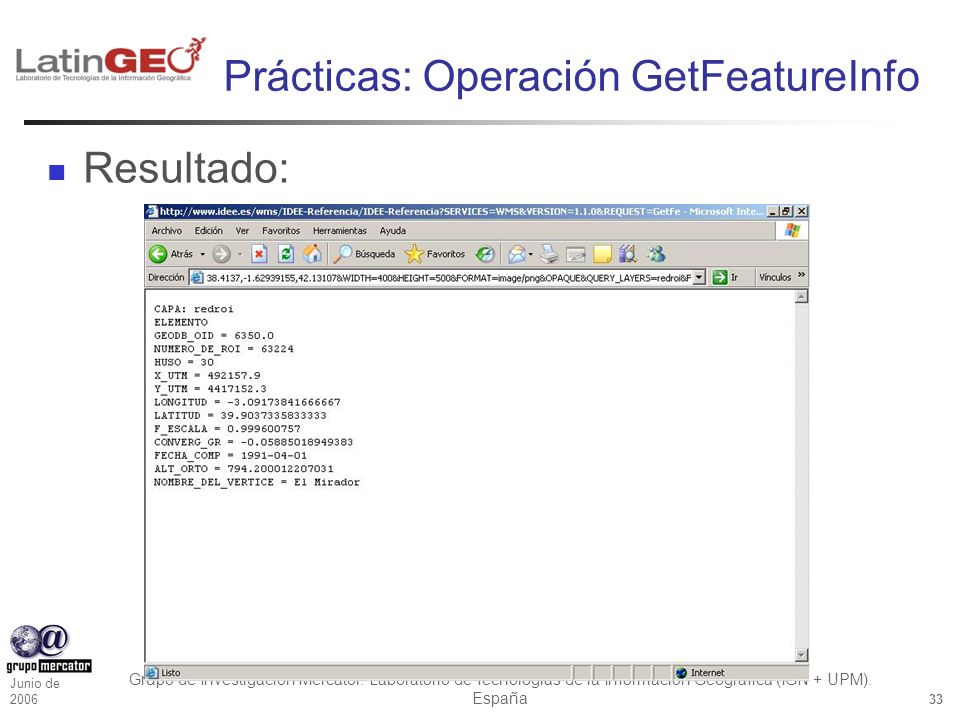

33 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 33 Prácticas: Operación GetFeatureInfo Resultado:
