1 Diversos tipos de picnómetros

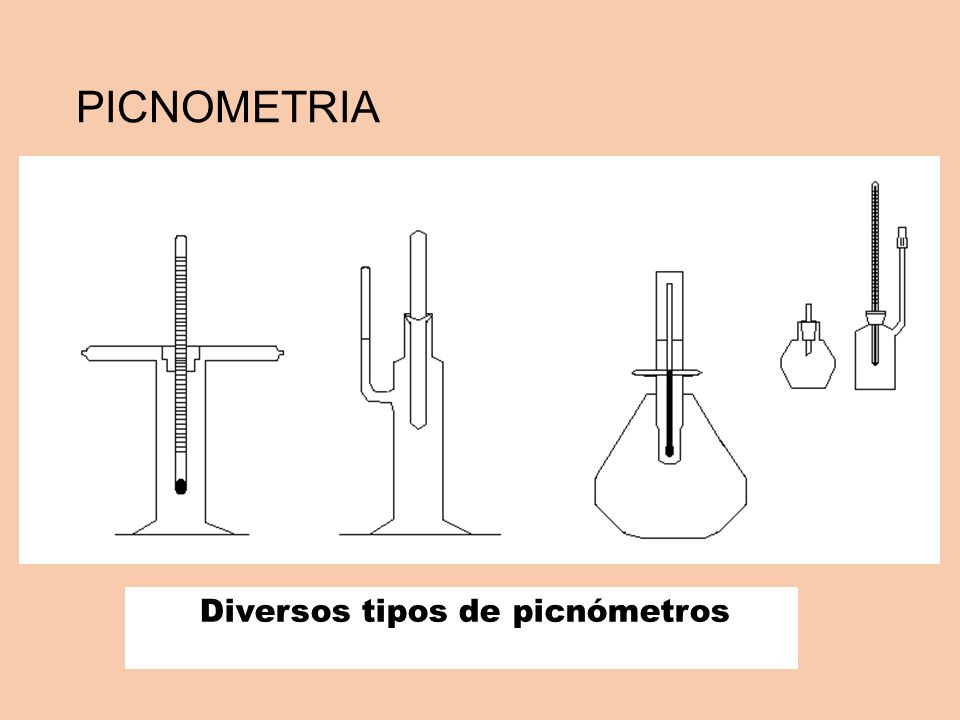

PICNOMETRIA Diversos tipos de picnómetros

2 La constante en este instrumento, es su volumen (V) a una cierta temperatura. Existen dos métodos principales de medición: Método del picnómetro para líquidos Método del picnómetro para sólidos

3 Densidad relativa bruta del líquido desconocido (Y) respecto al agua
Y: densidad relativa bruta del líquido. Se obtiene de las tres (3) pesadas DL: es la densidad bruta del líquido DA: densidad del agua ML: masa de líquido contenida en el picnómetro MA: masa de agua contenida en el picnómetro

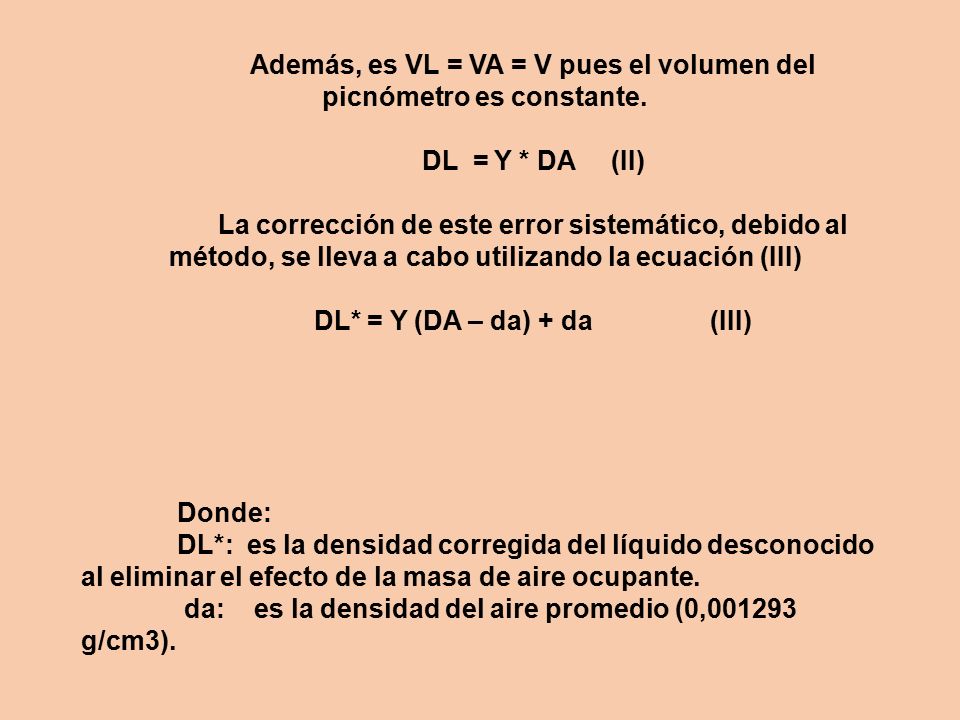

4 Además, es VL = VA = V pues el volumen del picnómetro es constante.
DL = Y * DA (II) La corrección de este error sistemático, debido al método, se lleva a cabo utilizando la ecuación (III) DL* = Y (DA – da) + da (III) Donde: DL*: es la densidad corregida del líquido desconocido al eliminar el efecto de la masa de aire ocupante. da: es la densidad del aire promedio (0, g/cm3).

5 Densidad bruta relativa de un Sólido

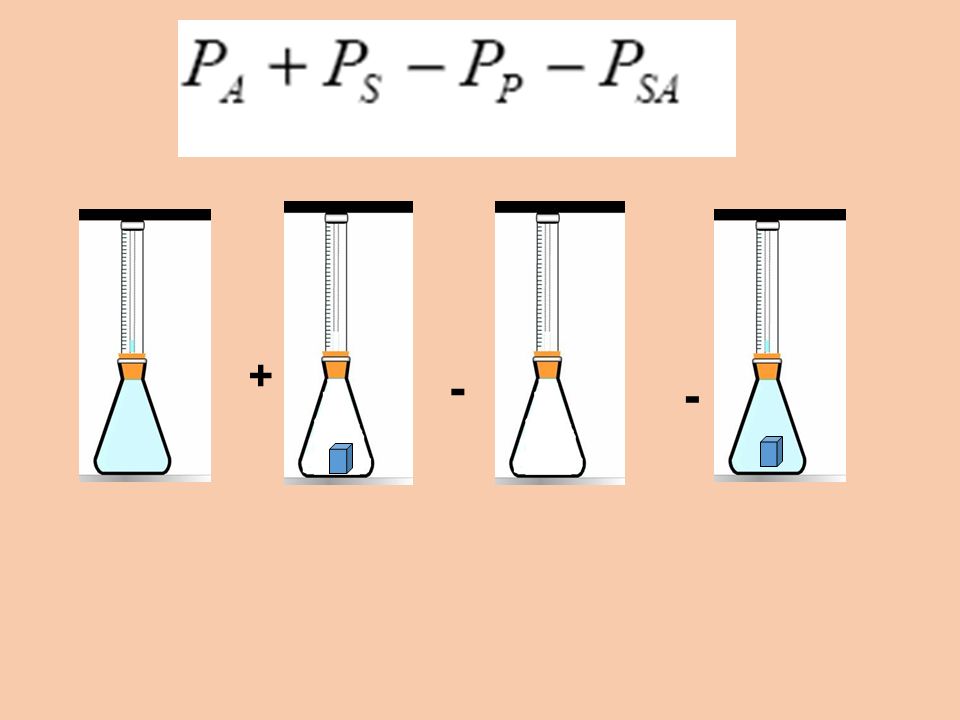

6 + - -

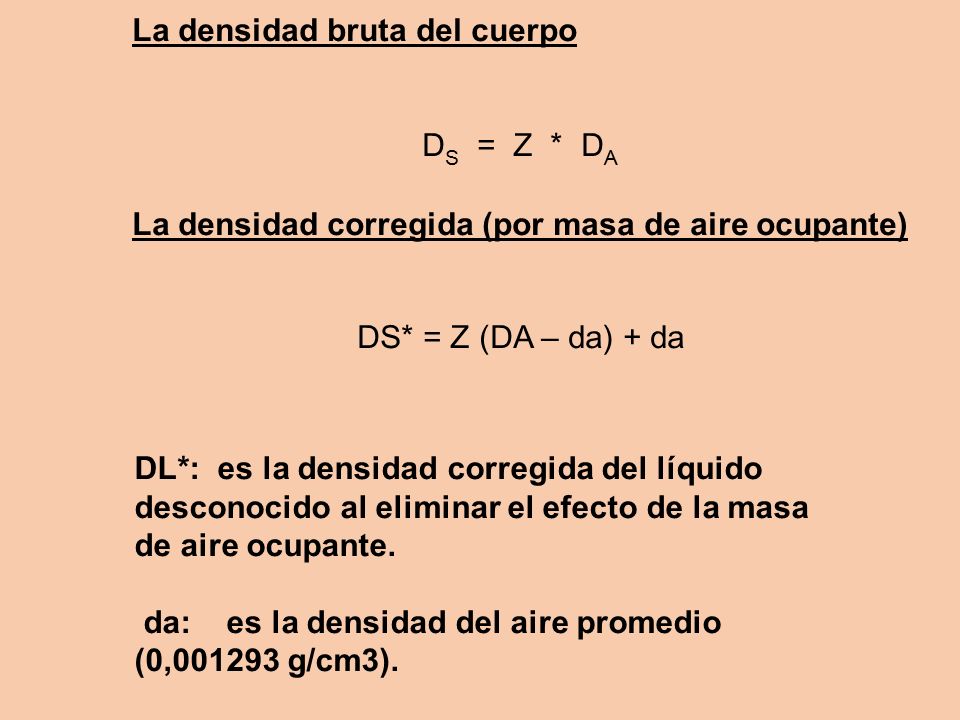

7 La densidad bruta del cuerpo
DS = Z * DA La densidad corregida (por masa de aire ocupante) DS* = Z (DA – da) + da DL*: es la densidad corregida del líquido desconocido al eliminar el efecto de la masa de aire ocupante. da: es la densidad del aire promedio (0, g/cm3).

8 Cuando se pesa el picnómetro sin nada en realidad no está vacío,
sino que está lleno de aire cuya densidad es da= 0, g/cm3. Si se desprecia la pequeña cantidad de aire contenida en el picnómetro, se comete un error sistemático debido al método.

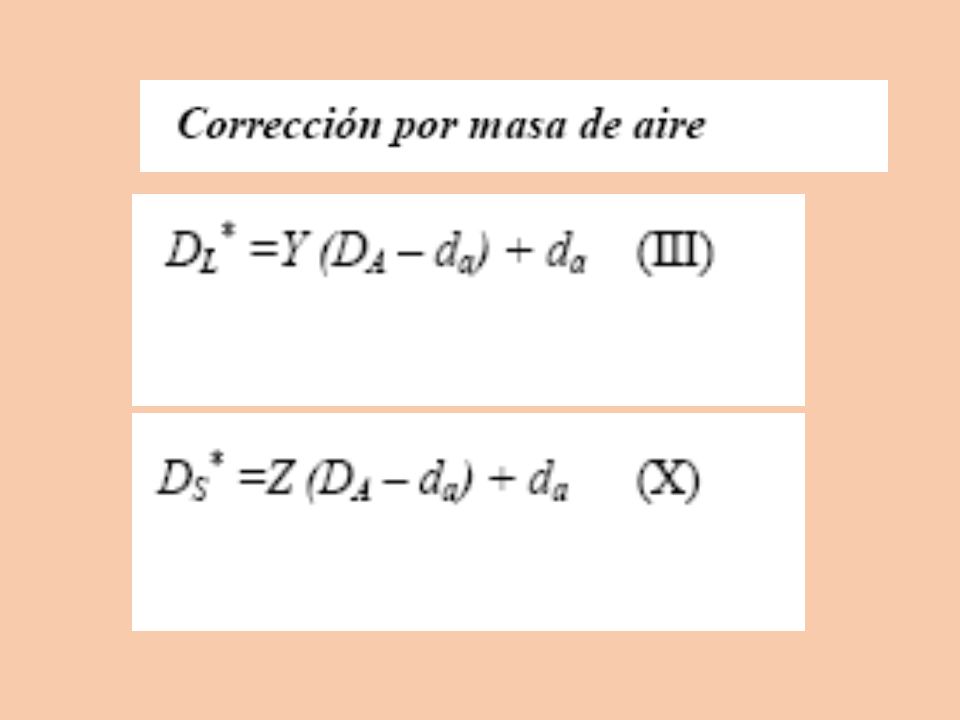

9

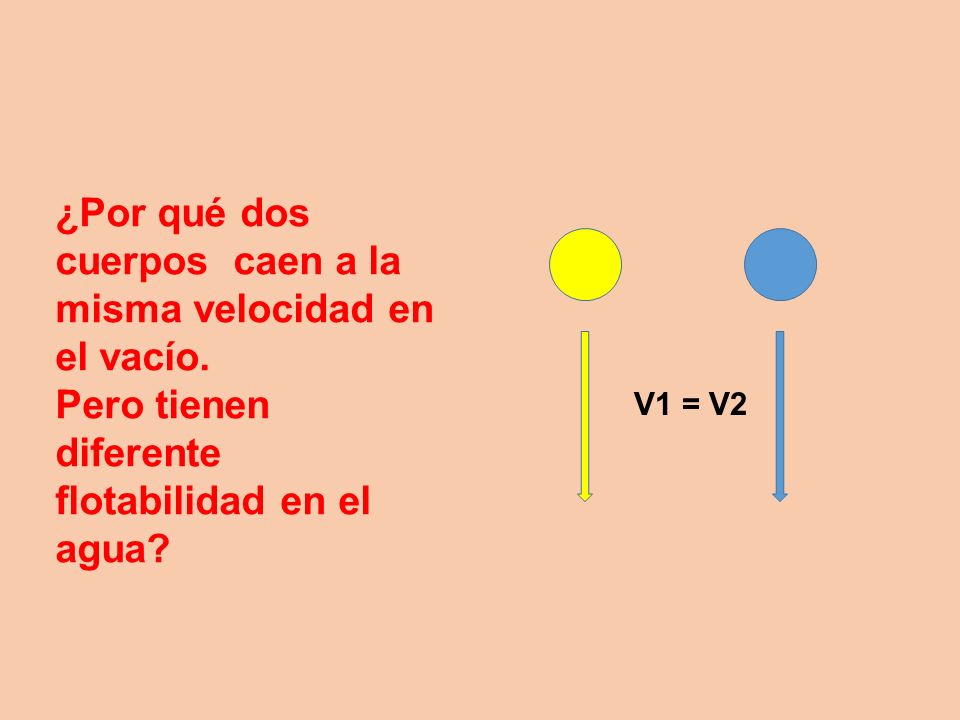

10 ¿Por qué dos cuerpos caen a la misma velocidad en el vacío.
Pero tienen diferente flotabilidad en el agua? V1 = V2

11 ¿Por qué dos cuerpos caen a la misma velocidad en el vacío.
Pero tienen diferente flotabilidad en el agua? E1 = E2 ¿Por qué el celeste flota menos que el amarillo?

12 ¿Qué fuerzas o factores
ESTAN INVOLUCRADOS?

13 ¿PUEDE LA PICNOMETRÍA AYUDARME A RESOLVER ESTE PROBLEMA?

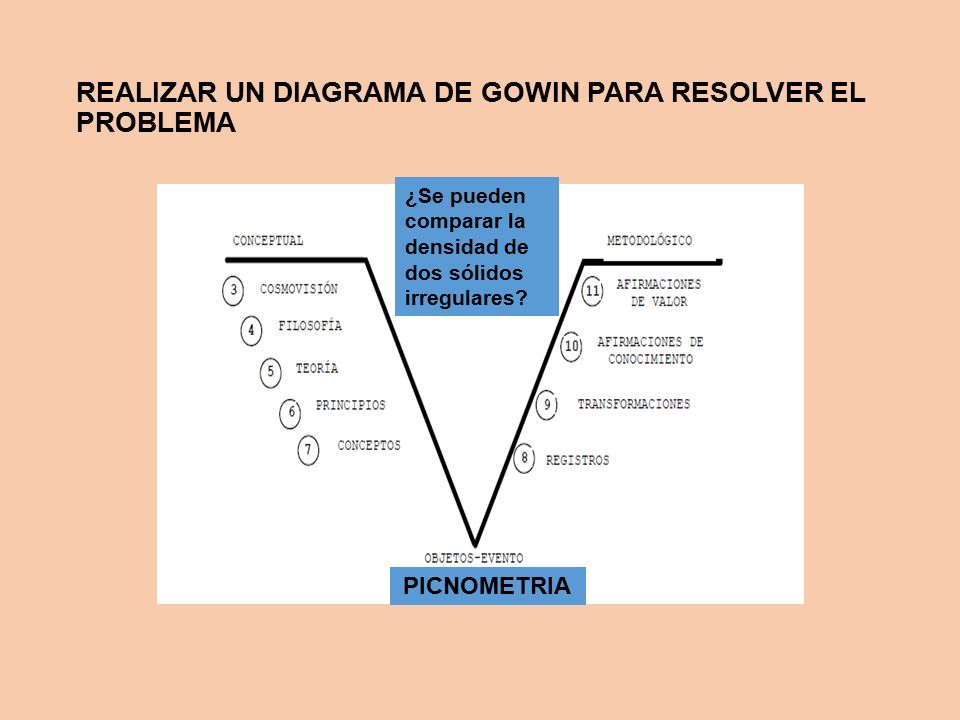

14 REALIZAR UN DIAGRAMA DE GOWIN PARA RESOLVER EL PROBLEMA
¿Se pueden comparar la densidad de dos sólidos irregulares? Teoría/ conceptos Metodología Pregunta central Acontecimientos/ objetos PICNOMETRIA

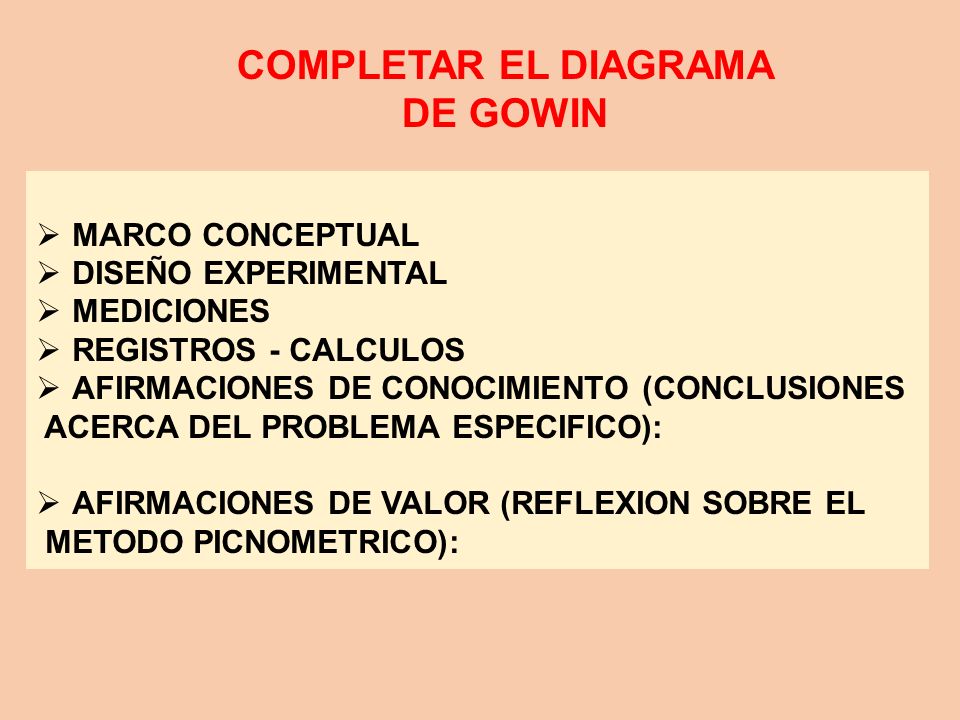

15 COMPLETAR EL DIAGRAMA DE GOWIN
MARCO CONCEPTUAL DISEÑO EXPERIMENTAL MEDICIONES REGISTROS - CALCULOS AFIRMACIONES DE CONOCIMIENTO (CONCLUSIONES ACERCA DEL PROBLEMA ESPECIFICO): AFIRMACIONES DE VALOR (REFLEXION SOBRE EL METODO PICNOMETRICO):
