Identificación de conectores MB Gigabyte para Socket 775 Intel

Presentación del tema: "Identificación de conectores MB Gigabyte para Socket 775 Intel"— Transcripción de la presentación:

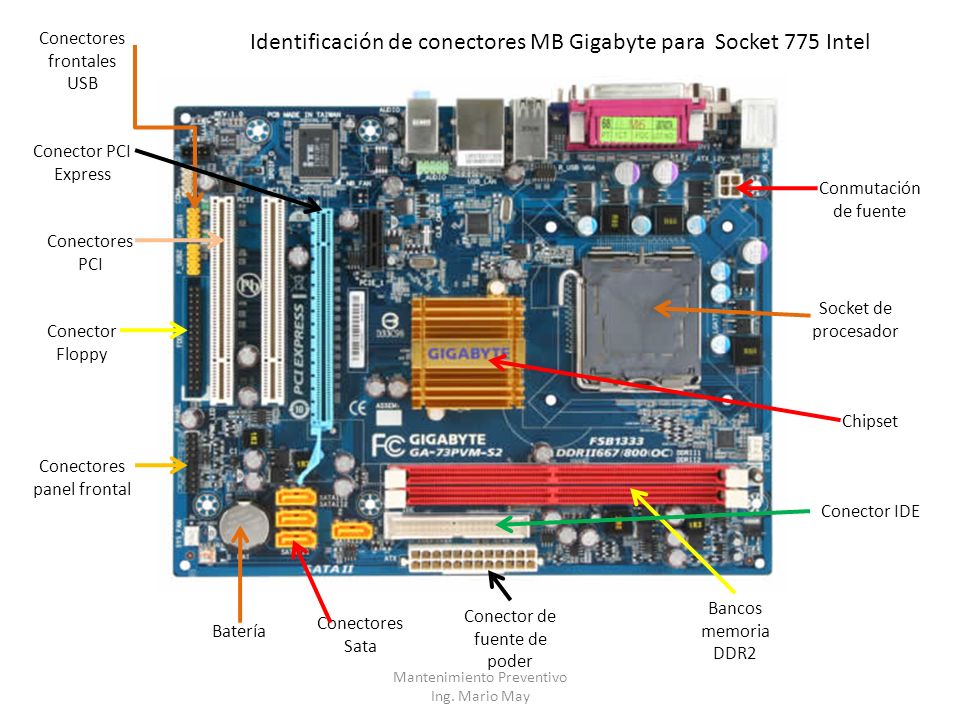

1 Identificación de conectores MB Gigabyte para Socket 775 Intel
Conectores frontales USB Identificación de conectores MB Gigabyte para Socket 775 Intel Conector PCI Express Conmutación de fuente Conectores PCI Socket de procesador Conector Floppy Chipset Conectores panel frontal Conector IDE Bancos memoria DDR2 Conector de fuente de poder Conectores Sata Batería Mantenimiento Preventivo Ing. Mario May

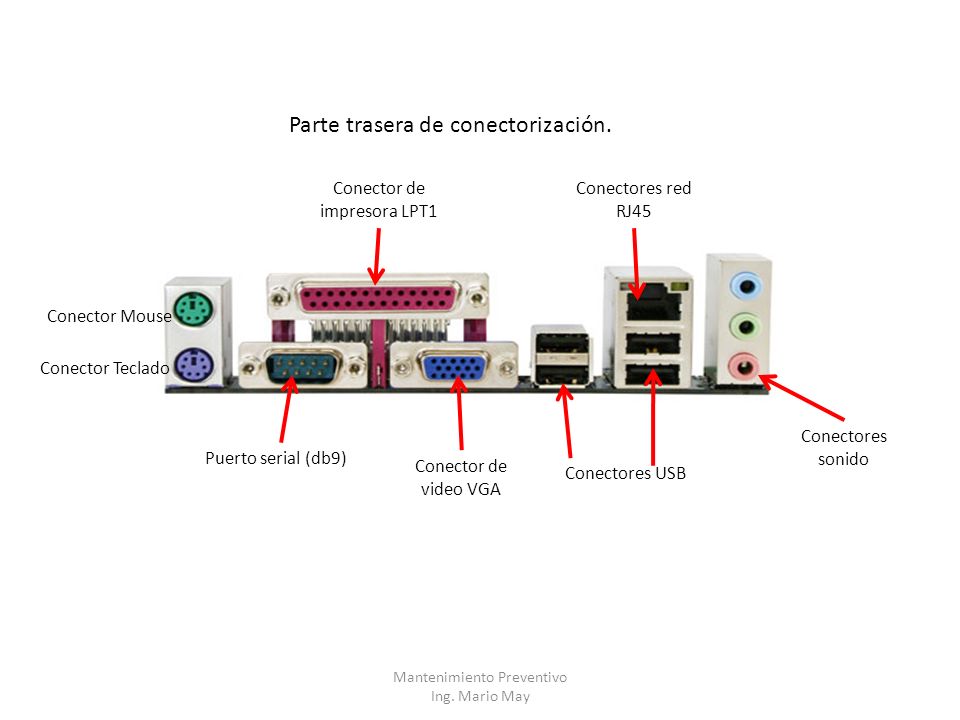

2 Parte trasera de conectorización.
Conectores USB Conectores red RJ45 Conector de impresora LPT1 Conector Mouse Conectores sonido Conector Teclado Conector de video VGA Conector de video DVID Mantenimiento Preventivo Ing. Mario May

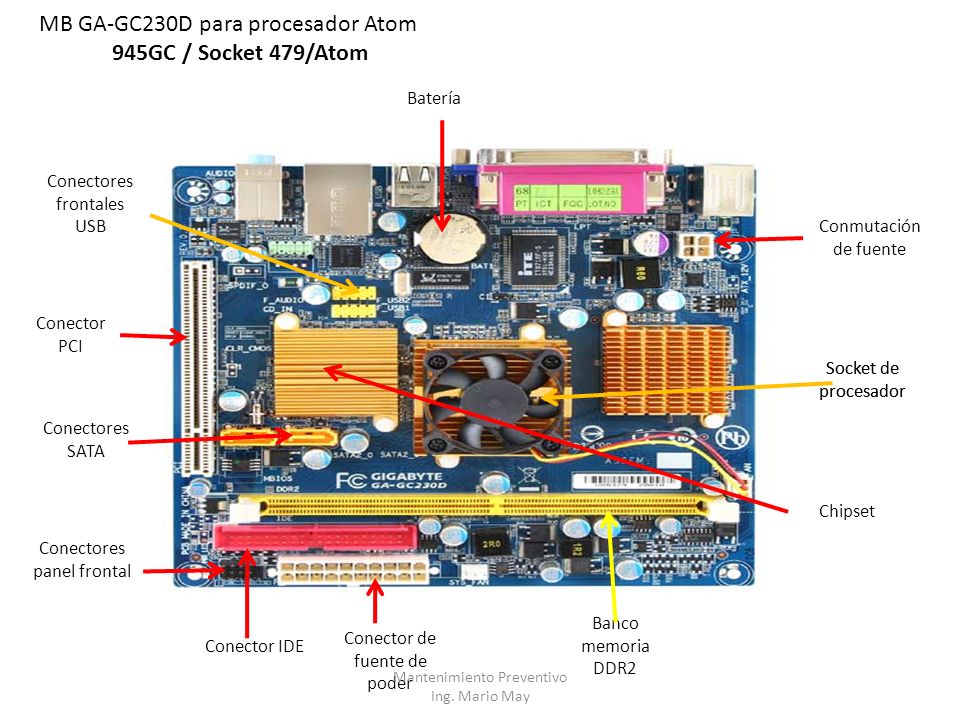

3 MB GA-GC230D para procesador Atom 945GC / Socket 479/Atom
Batería Conectores frontales USB Conmutación de fuente Conector PCI Socket de procesador Socket de procesador Conectores SATA Chipset Conectores panel frontal Banco memoria DDR2 Conector de fuente de poder Conector IDE Mantenimiento Preventivo Ing. Mario May

4 Parte trasera de conectorización.
Conector de impresora LPT1 Conectores red RJ45 Conector Mouse Conector Teclado Conectores sonido Puerto serial (db9) Conector de video VGA Conectores USB Mantenimiento Preventivo Ing. Mario May

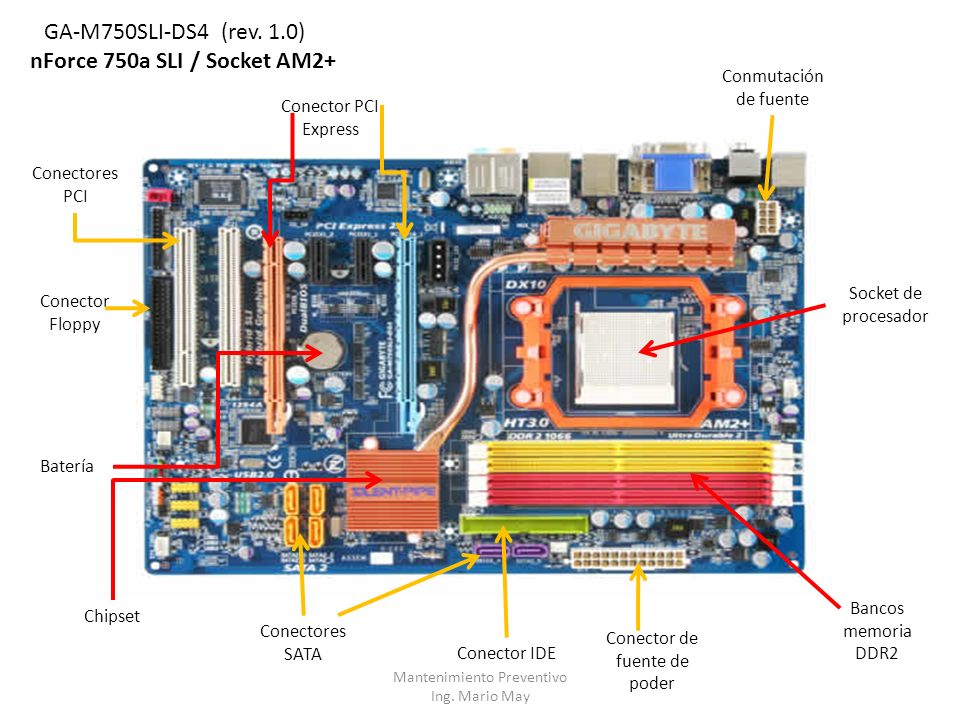

5 GA-M750SLI-DS4 (rev. 1.0) nForce 750a SLI / Socket AM2+
Conmutación de fuente Conector PCI Express Conectores PCI Socket de procesador Conector Floppy Batería Bancos memoria DDR2 Chipset Conectores SATA Conector de fuente de poder Conector IDE Mantenimiento Preventivo Ing. Mario May

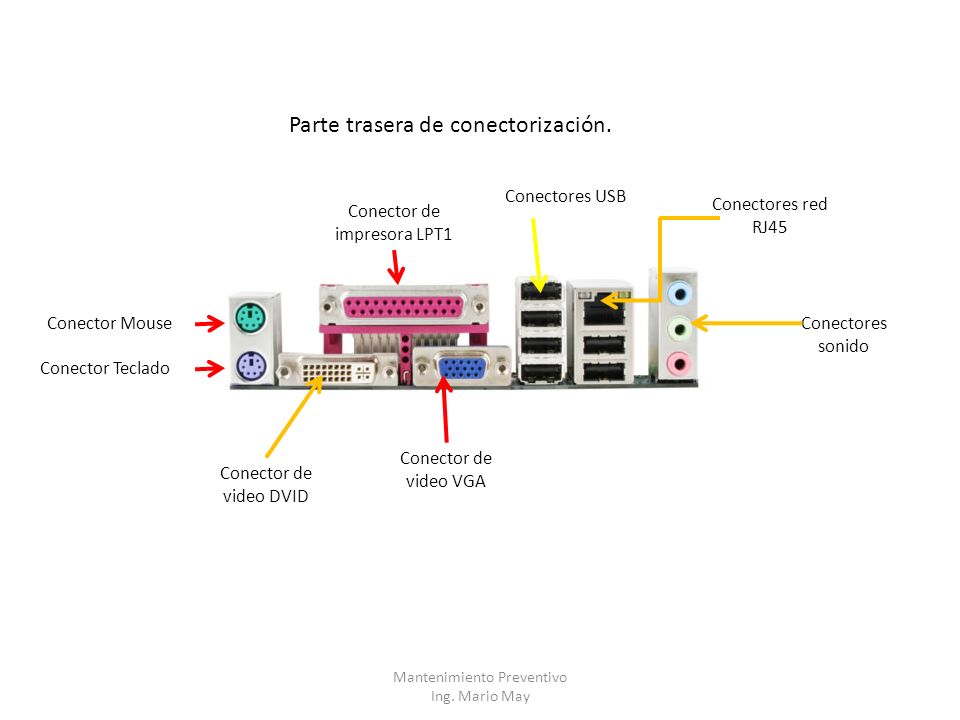

6 Parte trasera de conectorización.
Conector red RJ45 Conector de video VGA Conectores USB Conector Teclado TV OUT Conector de video DVID Conectores sonido Conectores USB Mantenimiento Preventivo Ing. Mario May

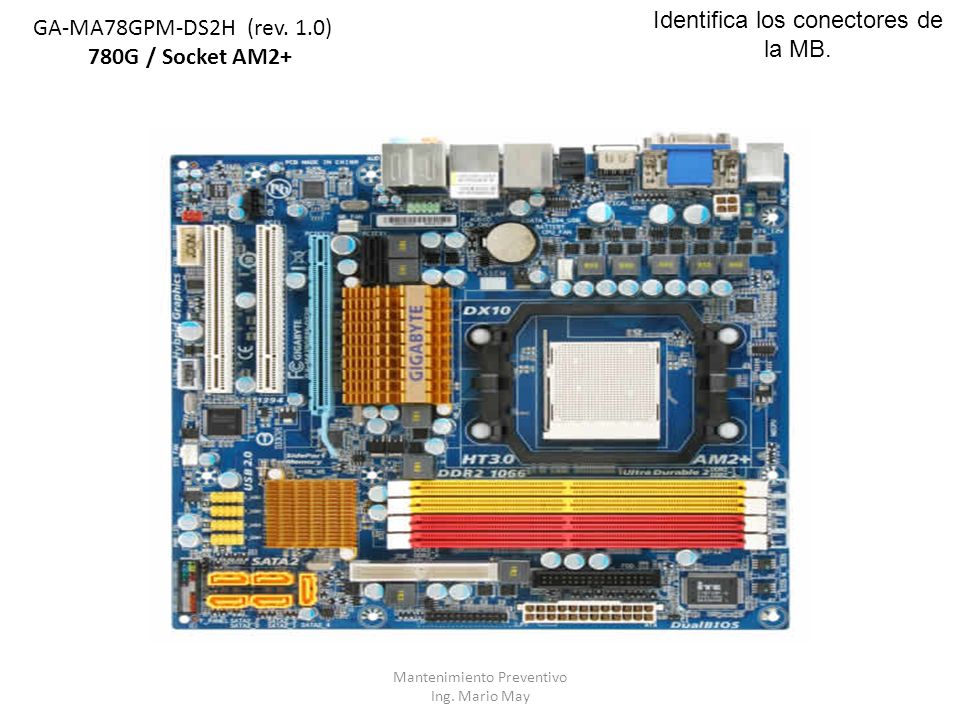

7 GA-MA78GPM-DS2H (rev. 1.0) 780G / Socket AM2+
Identifica los conectores de la MB. Mantenimiento Preventivo Ing. Mario May
