DISTORSIÓN ARMÓNICA PRODUCIDA POR LÁMPARAS DE BAJO CONSUMO
Facultad de Ciencias Exactas, Ingeniería y Agrimensura Universidad Nacional de Rosario ESCUELA DE INGENIERÍA ELÉCTRICA CIDEL 2010 DISTORSIÓN ARMÓNICA PRODUCIDA POR LÁMPARAS DE BAJO CONSUMO DISPOSITIVO PARA REDUCIR SU IMPACTO EN LA CALIDAD DE SERVICIO
3
Impacto de las LBC AUMENTO DE LA TASA DE DISTORSION ARMONICA (THD)
CIDEL 2010 CIDEL 2010 Impacto de las LBC FCEIA - UNR FCEIA - UNR AUMENTO DE LA TASA DE DISTORSION ARMONICA (THD) DISMINUCIÓN DEL FACTOR DE POTENCIA (FP) EMPEORAMIENTO DE LA CALIDAD DE SERVICIO (PQ) Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber
4
CIDEL 2010 FCEIA - UNR OBJETIVOS Cuantificar y comparar fp y THD de distintas LBC del mercado local. Proponer el uso novedoso de un dispositivo que permite que la red vea a la LBC como una carga de fp próximo a 1. Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber
5

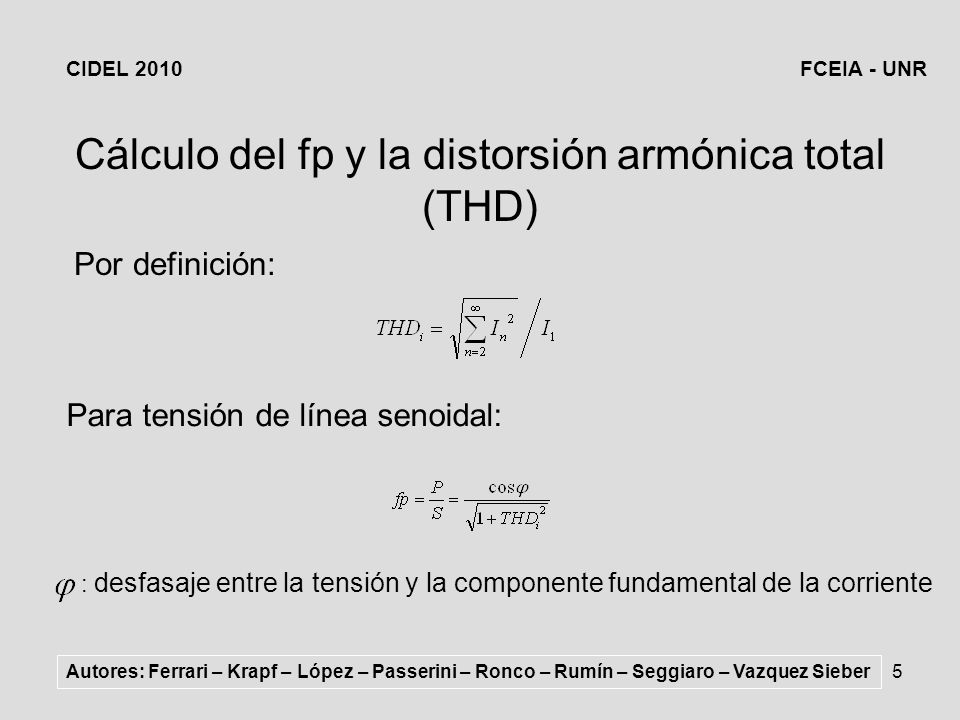

Cálculo del fp y la distorsión armónica total (THD)
CIDEL 2010 FCEIA - UNR Cálculo del fp y la distorsión armónica total (THD) Por definición: Para tensión de línea senoidal: : desfasaje entre la tensión y la componente fundamental de la corriente Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber
6

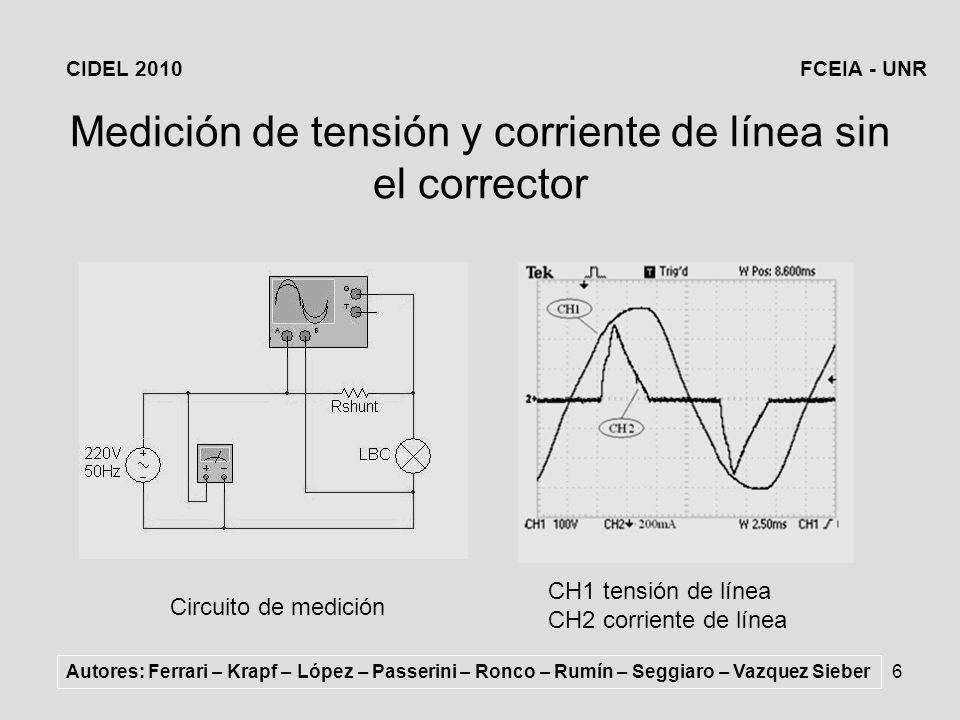

Medición de tensión y corriente de línea sin el corrector
CIDEL 2010 FCEIA - UNR Medición de tensión y corriente de línea sin el corrector CH1 tensión de línea CH2 corriente de línea Circuito de medición Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber
7
Contenido armónico de la corriente para distintas LBC
FCEIA - UNR CIDEL 2010 Contenido armónico de la corriente para distintas LBC 14 W 13 W 20 W 14 W Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber

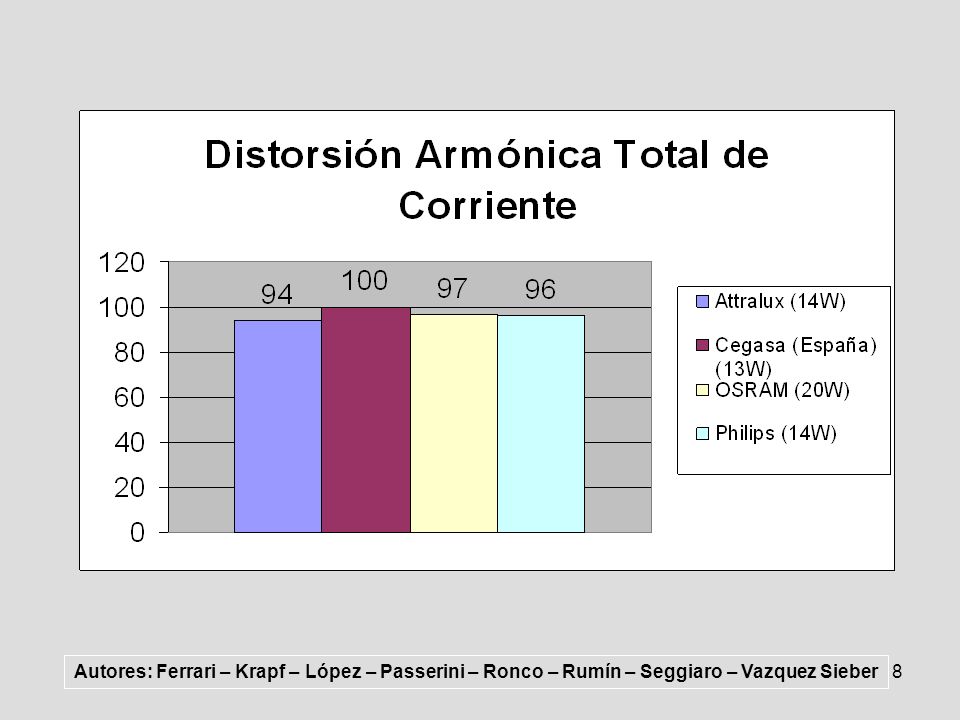

8
Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber
9
Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber
10

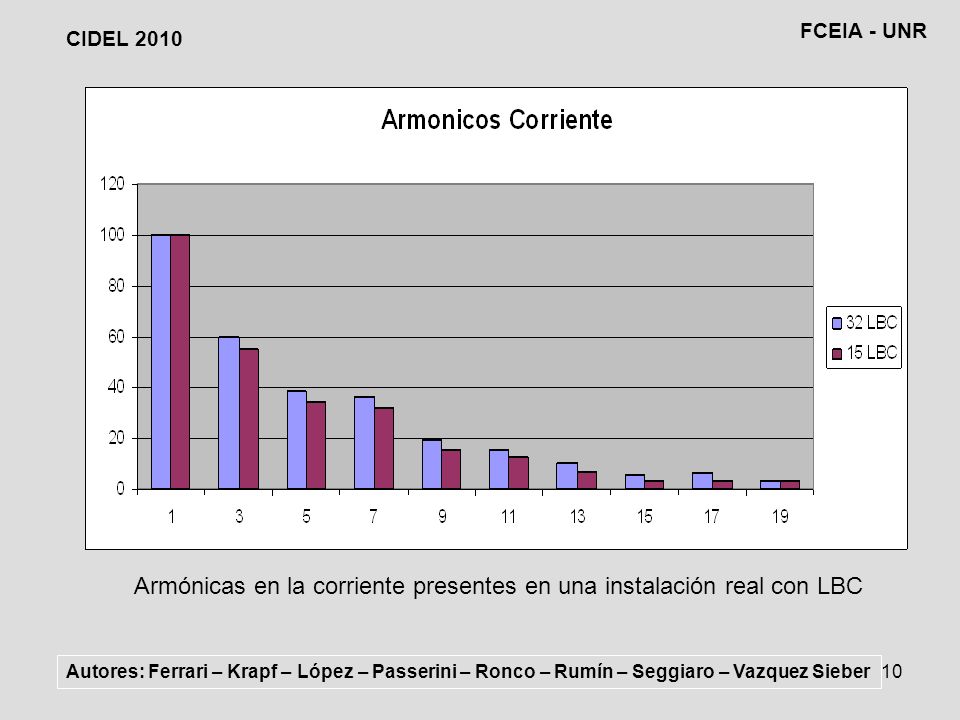

Armónicas en la corriente presentes en una instalación real con LBC
FCEIA - UNR CIDEL 2010 Armónicas en la corriente presentes en una instalación real con LBC Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber
11

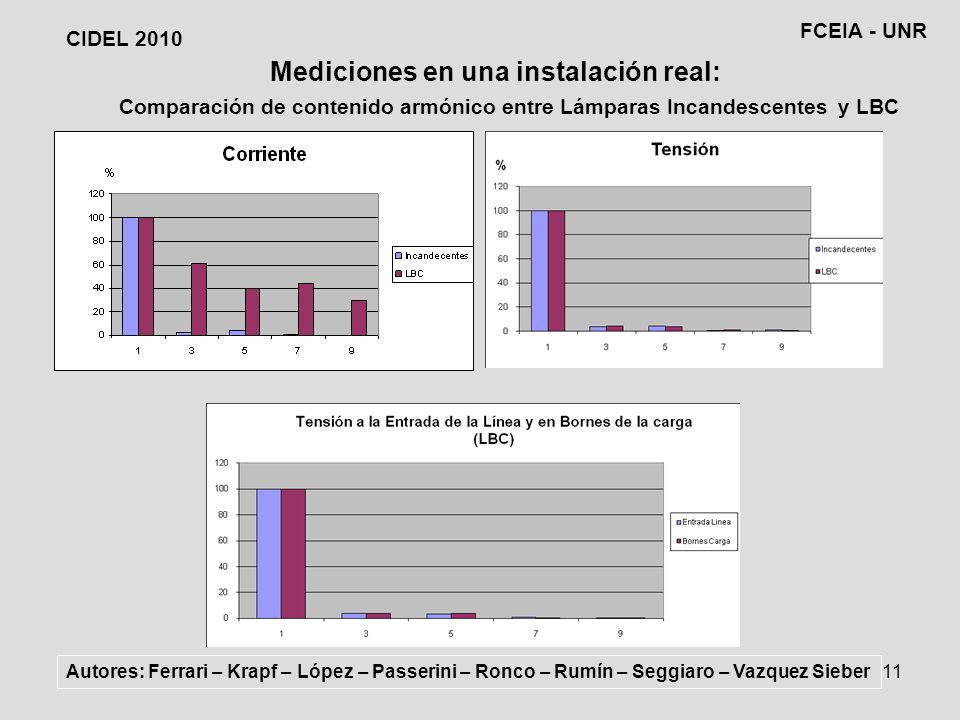

Mediciones en una instalación real:
FCEIA - UNR CIDEL 2010 Mediciones en una instalación real: Comparación de contenido armónico entre Lámparas Incandescentes y LBC Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber
12

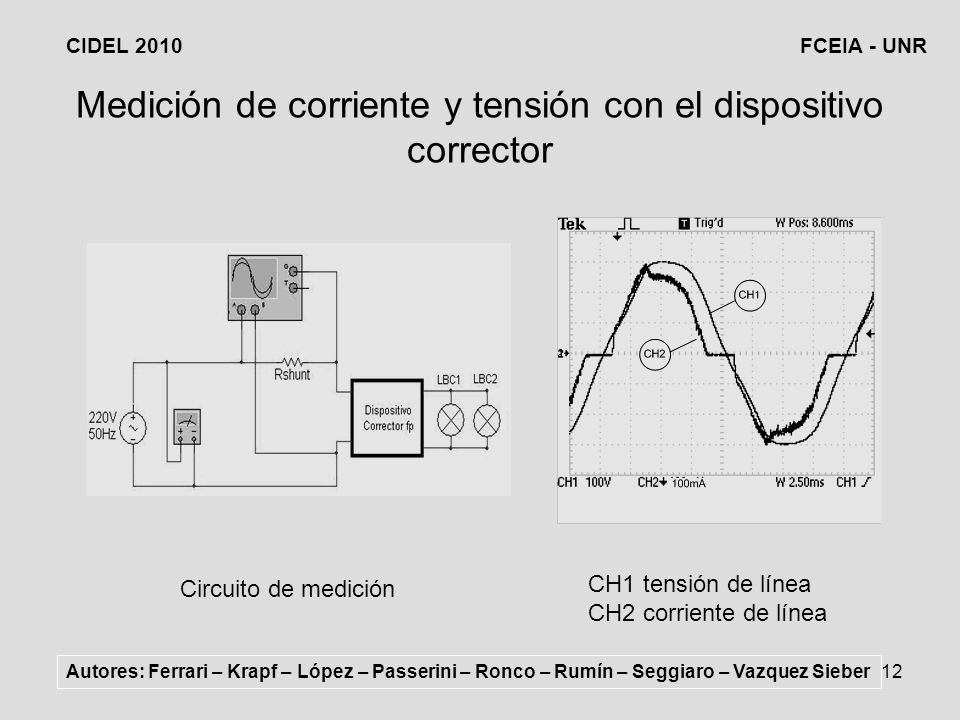

Medición de corriente y tensión con el dispositivo corrector
CIDEL 2010 FCEIA - UNR Medición de corriente y tensión con el dispositivo corrector Circuito de medición CH1 tensión de línea CH2 corriente de línea Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber
13
Comparación de formas de onda y contenido armónico
CIDEL 2010 FCEIA - UNR Comparación de formas de onda y contenido armónico Tensión y corriente SIN CORRECTOR Tensión y corriente CON CORRECTOR Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber
14

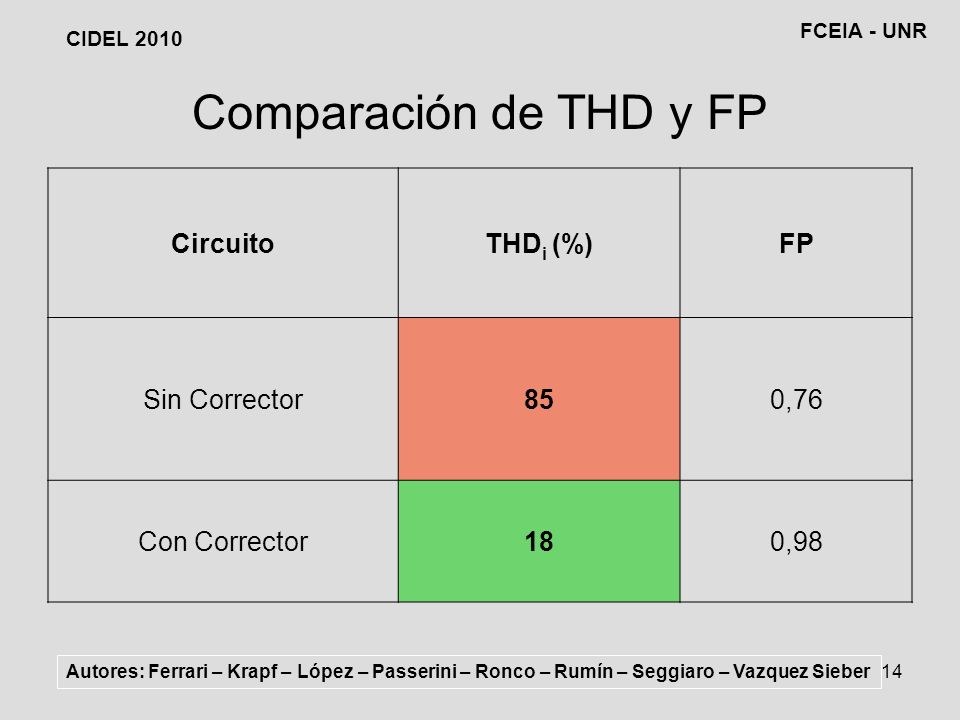

Comparación de THD y FP Circuito THDi (%) FP Sin Corrector 85 0,76
FCEIA - UNR CIDEL 2010 Comparación de THD y FP Circuito THDi (%) FP Sin Corrector 85 0,76 Con Corrector 18 0,98 Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber
15

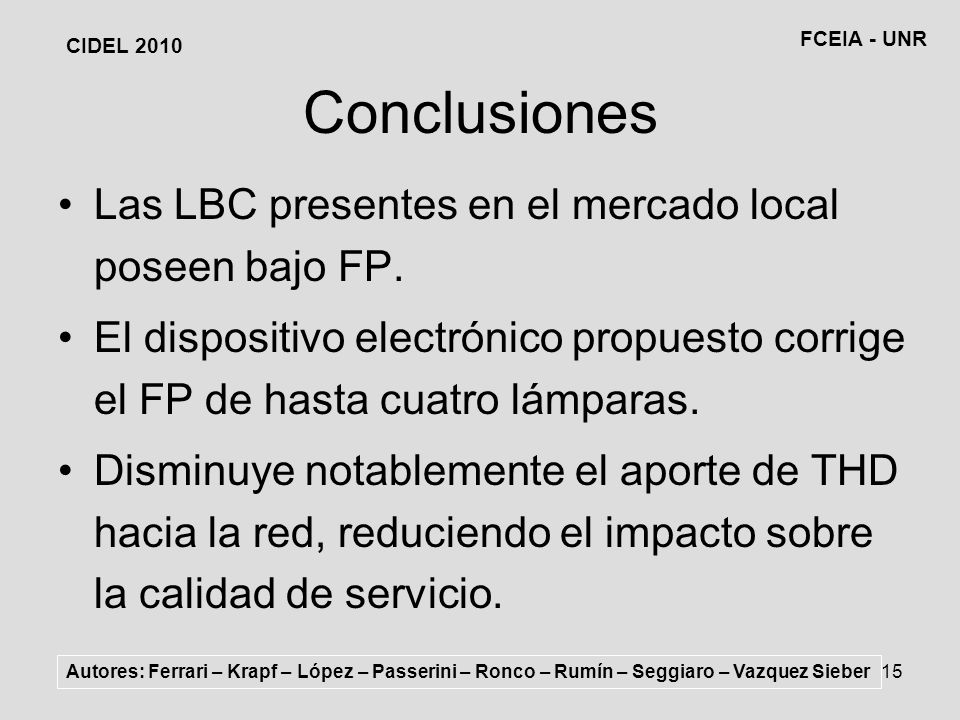

Conclusiones Las LBC presentes en el mercado local poseen bajo FP.
FCEIA - UNR CIDEL 2010 Conclusiones Las LBC presentes en el mercado local poseen bajo FP. El dispositivo electrónico propuesto corrige el FP de hasta cuatro lámparas. Disminuye notablemente el aporte de THD hacia la red, reduciendo el impacto sobre la calidad de servicio. Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber
16
¿PREGUNTAS? FCEIA - UNR CIDEL 2010
Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber
17
Muchas gracias por su atención
FCEIA - UNR CIDEL 2010 Muchas gracias por su atención Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber
