Antena Fractal para TV DIGITAL

Presentación del tema: "Antena Fractal para TV DIGITAL"— Transcripción de la presentación:

1 Antena Fractal para TV DIGITAL
Ing. Gary flores C Junio 2014

2 LA TV DIGITAL EN EL ECUADOR
El 26 de marzo de 2010, Ecuador firma los convenios de cooperación técnica y de capacitación con los gobiernos de Japón y Brasil, dando el visto bueno a la introducción del sistema ISDB-Tb Desde esa fecha Se dejó un tx de prueba en la ciudad de quito, con lo que se pudo hacer las primeras experiencias en tv digital en el país. A lo largo de estos años los diferentes canales de tv comercial han ido implementando sus equipos para poder tx la señal digital preparándose para el cambio que se tendrá en el 2016 hasta el oficialmente

3 Quito, Sangolquí, Machachi HD 7.1 / SD 7.2 26 UHF
Marca Ciudad de origen Ciudades de cobertura Al aire Canal Virtual Canal Fisico UCanal NO4 5 Guayaquil Si 12.1 HD (Escalado a 16:9) / 12.2 SD 33 UHF Quito, Sangolquí 12.1 HD / 12.2 SD (en pruebas***) 45 UHF Ecuador TV HD*6 7 8 Quito Quito, Sangolquí, Machachi HD 7.1 / SD 7.2 26 UHF Guayaquil, Eloy Alfaro (Durán), Yaguachi Nuevo, Samborondón 21 UHF Cuenca No N/D ? UHF Ecuavisa HD*910 HD 2.1 23 UHF Quito, Tabacundo, Cayambe, Sangolquí HD 8.1 36 UHF Gama TV HD*12 HD 2.1 / SD 2.2 30 UHF RTS HD*15 16 Guayaquil, Samborondón, Yaguachi Nuevo, Milagro, Eloy Alfaro (Durán) 4.1 HD (Escalado a 16:9) / 4.2 SD 25 UHF Quito, Cayambe, Sangolquí, Tabacundo 5.1 (Escalado a 16:9) HD / 5.2 SD 34 UHF TC HD*20 Guayaquil, Eloy Alfaro (Durán), Milagro, Samborondón, Yaguachi Nuevo HD 10.1 / SD 10.2 29 UHF Teleamazonas HD* HD 4.1 / SD 4.2 32 UHF HD 5.1 / SD 5.2 27UHF

4 Parámetros principales en TX de ISDB-t

5 Ventajas de TV digital frente a la TV ANALóGICA

6 Ventajas de la señal digital de tv

7 Problemas de la digitalización

8 Esquema del sistema de tx en DTV

9 Comparación entre señal de TX tv analógica y digital

10 ANTENA FRACTAL INDOOR PARA TV DIGITAL

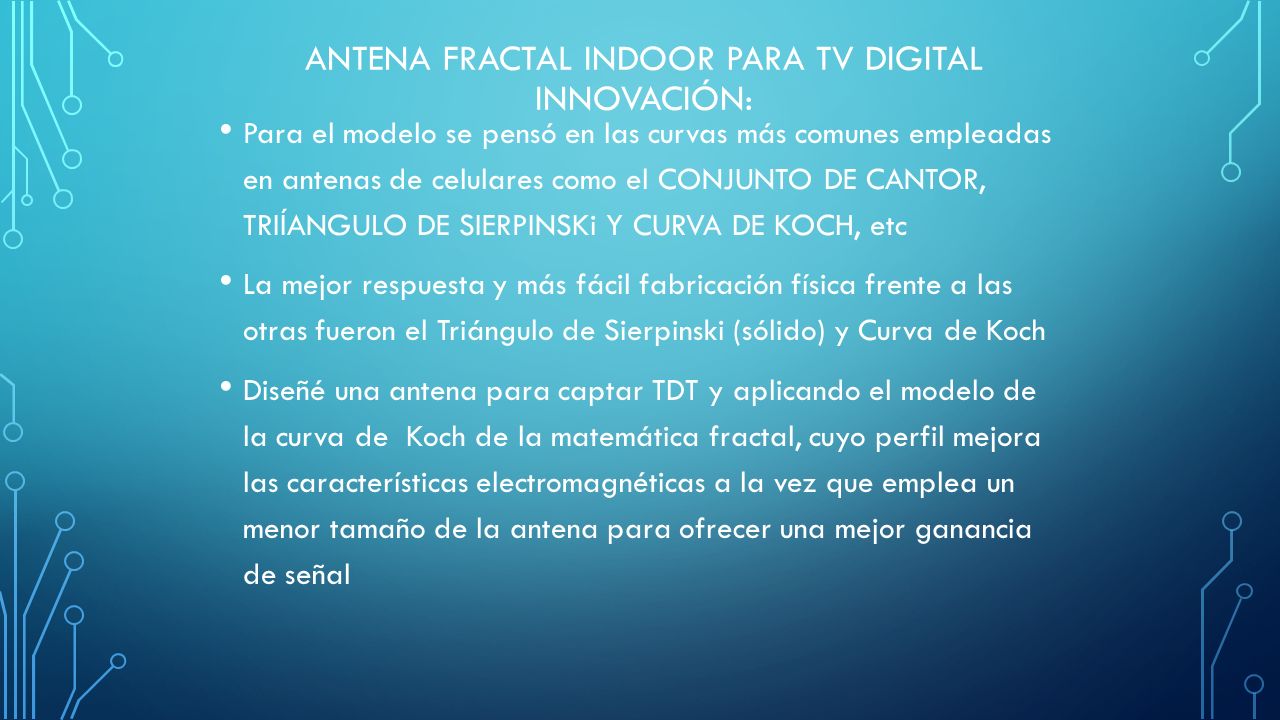

11 ANTENA FRACTAL INDOOR PARA TV DIGITAL Innovación:
Para el modelo se pensó en las curvas más comunes empleadas en antenas de celulares como el CONJUNTO DE CANTOR, TRIÍANGULO DE SIERPINSKi Y CURVA DE KOCH, etc La mejor respuesta y más fácil fabricación física frente a las otras fueron el Triángulo de Sierpinski (sólido) y Curva de Koch Diseñé una antena para captar TDT y aplicando el modelo de la curva de Koch de la matemática fractal, cuyo perfil mejora las características electromagnéticas a la vez que emplea un menor tamaño de la antena para ofrecer una mejor ganancia de señal

12 CURVA DE KOCH Representada en la ecuación: 𝑙= ℎ 3 4 𝑛 Donde:
𝑙= ℎ 𝑛 Donde: l=longitud de la curva h=altura del generador n= número de iteraciones

13 Modelación Y SIMULACIÓN
Se empleó varios programas de simulación con los cálculos realizados: MMANA-GAL FEKO 4NEC2

14 Prototipo de antena para TDT

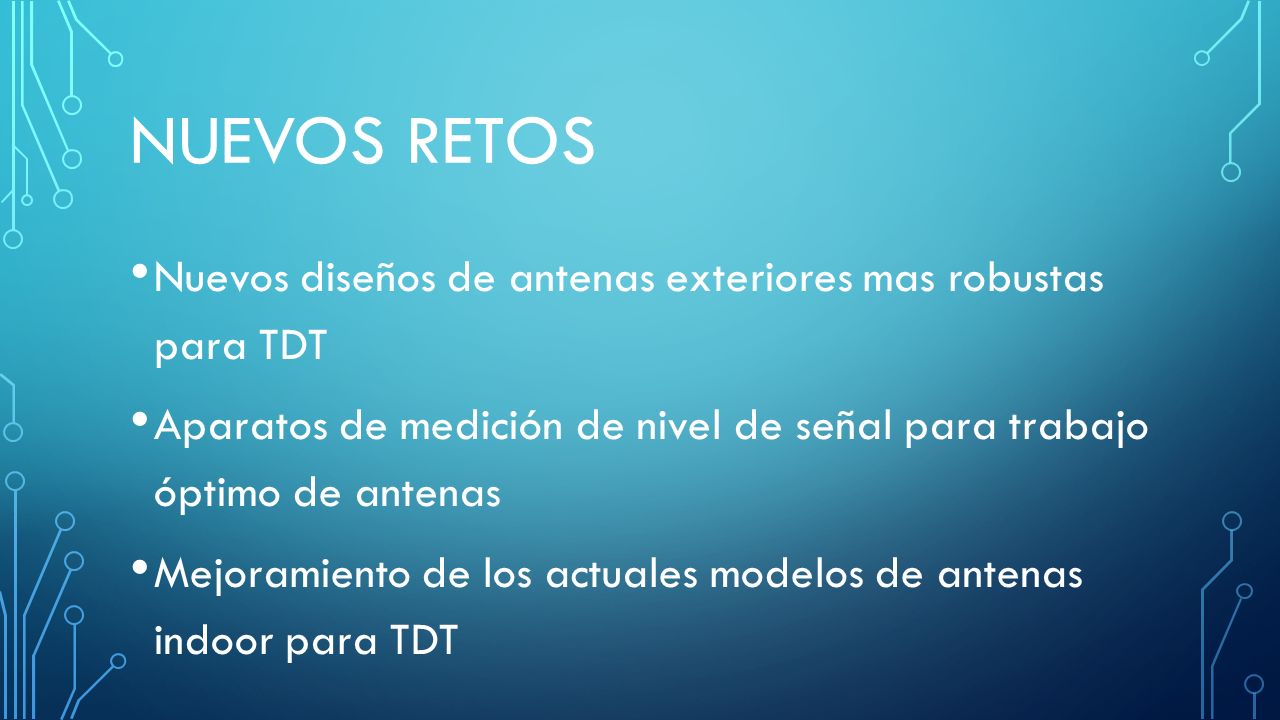

15 Nuevos Retos Nuevos diseños de antenas exteriores mas robustas para TDT Aparatos de medición de nivel de señal para trabajo óptimo de antenas Mejoramiento de los actuales modelos de antenas indoor para TDT

16 El Futuro…. Las miles de aplicaciones que se promete traer la TDT

17 MUCHAS GRACIAS Ing. Gary Flores Junio -2014
