1 Válvulas Solenoides - 201 Especificaciones y Diferenciación de Producto

2 Solenoid Valves - 201 1.Vistazo General del Grupo de Productos de Gems 2.Categorías de Funcionalidad de la Válvula Solenoide de Gems 3.Características de la Válvula 4.Detalles de los Tipos Individuales de Producto de Gems 5.Resumen del Tipo de Producto 6.Diferenciación de Producto 7.Resumen del Módulo 8.Cuestionario Contenido de la Presentación

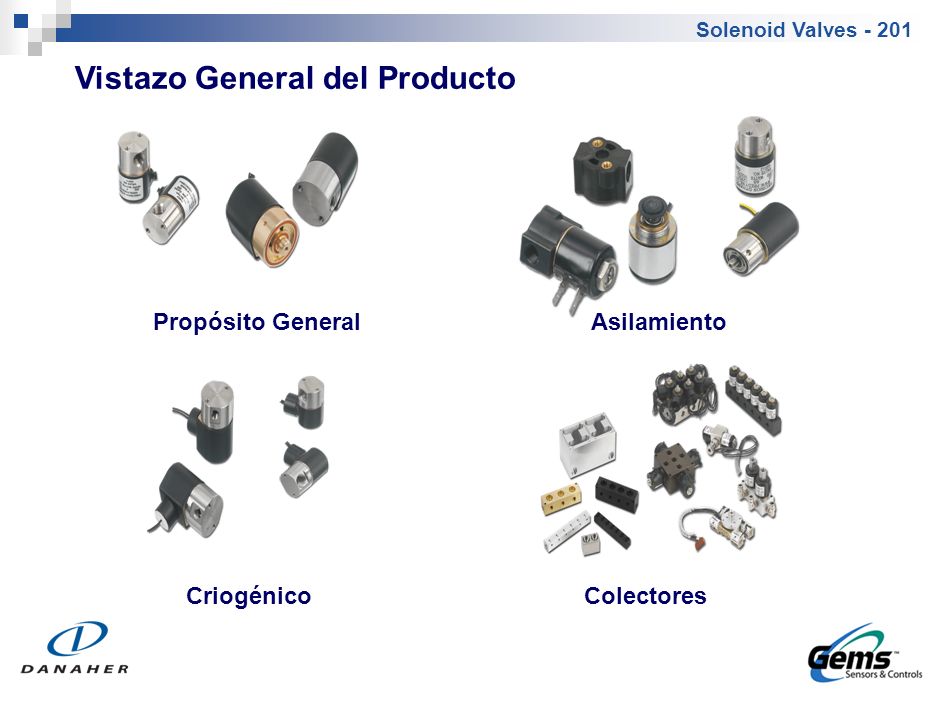

3 Solenoid Valves - 201 Vistazo General del Producto Criogénico AsilamientoPropósito General Colectores

4 Solenoid Valves - 201  Operación de 2 y 3vías  0-1000 PSIG  ½ a 10 watts estándar (especiales desde 0.25 watts hasta 288 watts)  Temperaturas de Operación desde –40°F hasta 185°F (ciertas válvulas hasta 220°F)  Fabricación estándar o personalizada para la aplicación especifica de su cliente  Expectativa de vida: hasta 200 millones de ciclos (dependiendo de la aplicación)  Montaje lineal o de colector  Variedad de materiales de cuerpo y sello disponible para diferentes tipos de medios  Variedad de tamaños de puertos y voltajes disponibles  Para uso con medios líquidos o gases Vistazo General del Grupo de Productos – Válvulas de Propósito General

5 Solenoid Valves - 201  Medio aislado del interior de la válvula (tubo guía, goma, resorte)  Operación de 2 formas  0-150 PSIG  Estándar de 2 a 7 watts (especiales disponibles)  Temperaturas de operación desde -40ºF hasta 185ºF (ciertas válvulas a 220ºF)  Fabricación estándar o personalizada para la aplicación especifica de su cliente  Expectativa de vida: hasta 200 millones de ciclos (dependiendo de la aplicación)  Montaje lineal o de colector  Variedad de materiales de cuerpo y sello disponible para diferentes tipos de medios  Variedad de tamaños de puertos y voltajes disponibles  Para uso con medios líquidos o gases Vistazo General del Grupo de Productos – Válvulas de Aislamiento

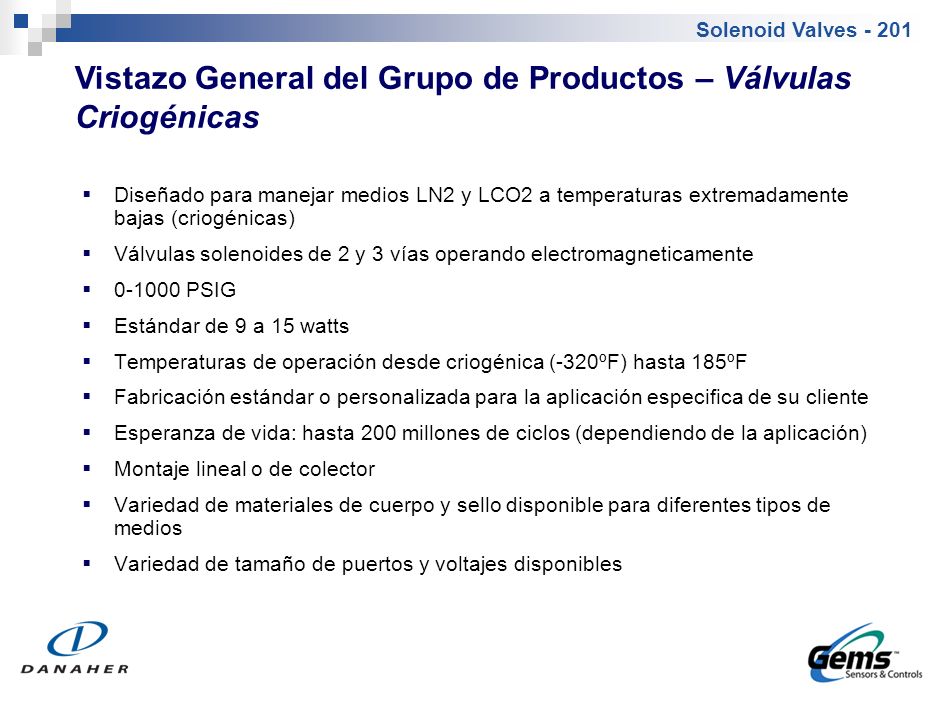

6 Solenoid Valves - 201  Diseñado para manejar medios LN2 y LCO2 a temperaturas extremadamente bajas (criogénicas)  Válvulas solenoides de 2 y 3 vías operando electromagneticamente  0-1000 PSIG  Estándar de 9 a 15 watts  Temperaturas de operación desde criogénica (-320ºF) hasta 185ºF  Fabricación estándar o personalizada para la aplicación especifica de su cliente  Esperanza de vida: hasta 200 millones de ciclos (dependiendo de la aplicación)  Montaje lineal o de colector  Variedad de materiales de cuerpo y sello disponible para diferentes tipos de medios  Variedad de tamaño de puertos y voltajes disponibles Vistazo General del Grupo de Productos – Válvulas Criogénicas

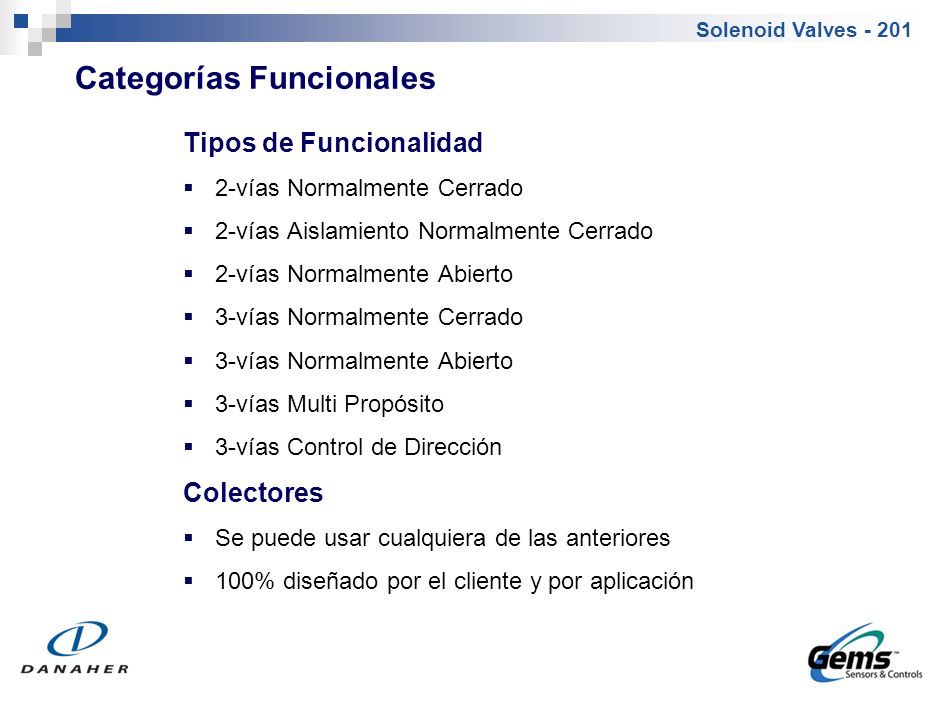

7 Solenoid Valves - 201 Tipos de Funcionalidad  2-vías Normalmente Cerrado  2-vías Aislamiento Normalmente Cerrado  2-vías Normalmente Abierto  3-vías Normalmente Cerrado  3-vías Normalmente Abierto  3-vías Multi Propósito  3-vías Control de Dirección Colectores  Se puede usar cualquiera de las anteriores  100% diseñado por el cliente y por aplicación Categorías Funcionales

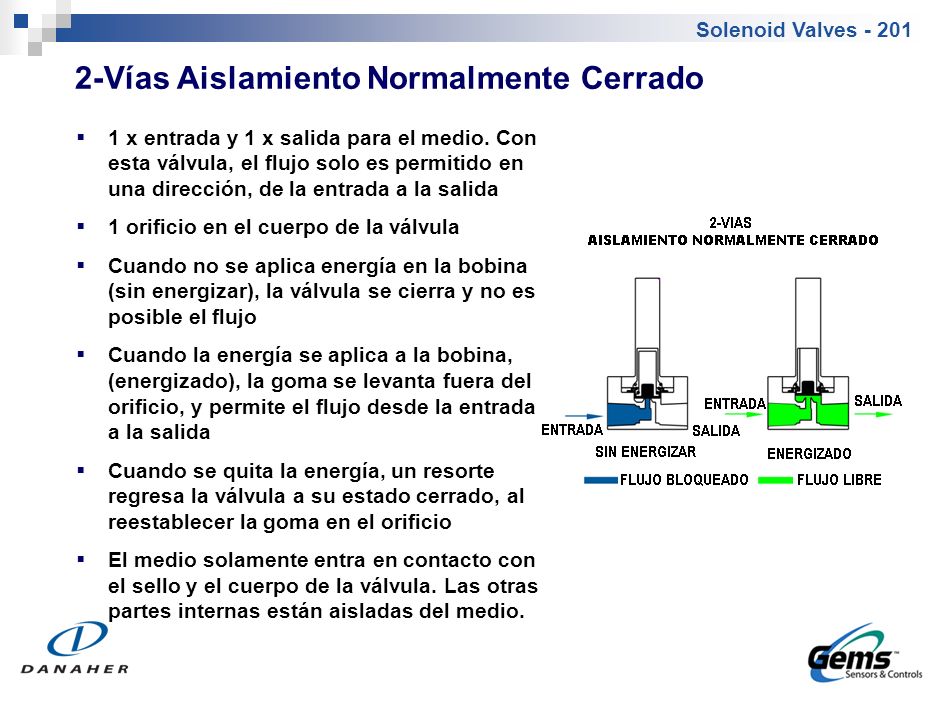

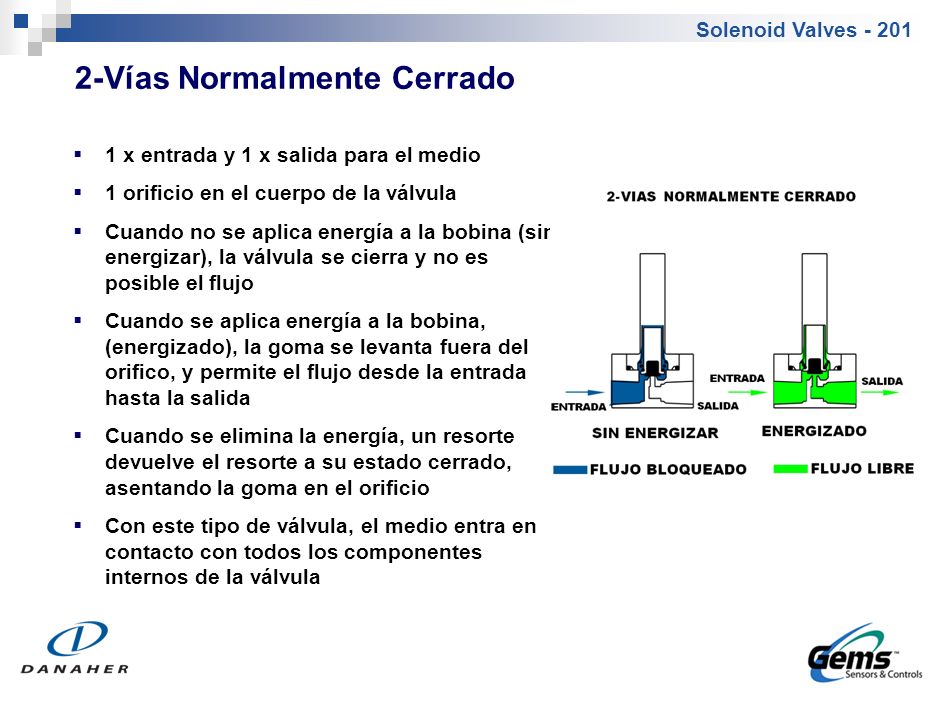

8 Solenoid Valves - 201  1 x entrada y 1 x salida para el medio  1 orificio en el cuerpo de la válvula  Cuando no se aplica energía a la bobina (sin energizar), la válvula se cierra y no es posible el flujo  Cuando se aplica energía a la bobina, (energizado), la goma se levanta fuera del orifico, y permite el flujo desde la entrada hasta la salida  Cuando se elimina la energía, un resorte devuelve el resorte a su estado cerrado, asentando la goma en el orificio  Con este tipo de válvula, el medio entra en contacto con todos los componentes internos de la válvula 2-Vías Normalmente Cerrado

9 Solenoid Valves - 201  1 x entrada y 1 x salida para el medio. Con esta válvula, el flujo solo es permitido en una dirección, de la entrada a la salida  1 orificio en el cuerpo de la válvula  Cuando no se aplica energía en la bobina (sin energizar), la válvula se cierra y no es posible el flujo  Cuando la energía se aplica a la bobina, (energizado), la goma se levanta fuera del orificio, y permite el flujo desde la entrada a la salida  Cuando se quita la energía, un resorte regresa la válvula a su estado cerrado, al reestablecer la goma en el orificio  El medio solamente entra en contacto con el sello y el cuerpo de la válvula. Las otras partes internas están aisladas del medio. 2-Vías Aislamiento Normalmente Cerrado

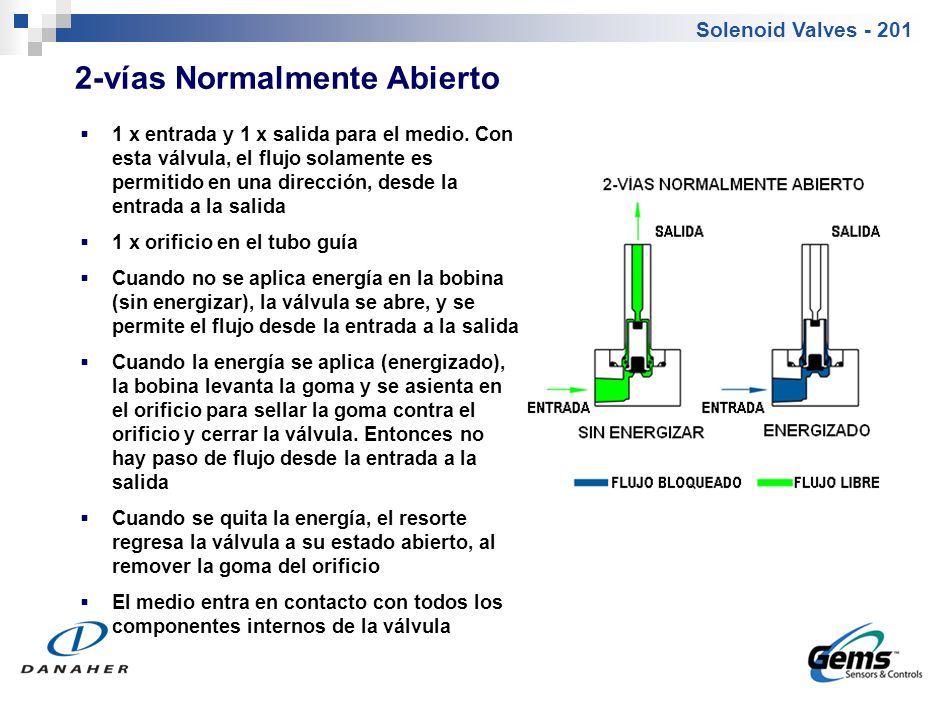

10 Solenoid Valves - 201  1 x entrada y 1 x salida para el medio. Con esta válvula, el flujo solamente es permitido en una dirección, desde la entrada a la salida  1 x orificio en el tubo guía  Cuando no se aplica energía en la bobina (sin energizar), la válvula se abre, y se permite el flujo desde la entrada a la salida  Cuando la energía se aplica (energizado), la bobina levanta la goma y se asienta en el orificio para sellar la goma contra el orificio y cerrar la válvula. Entonces no hay paso de flujo desde la entrada a la salida  Cuando se quita la energía, el resorte regresa la válvula a su estado abierto, al remover la goma del orificio  El medio entra en contacto con todos los componentes internos de la válvula 2-vías Normalmente Abierto

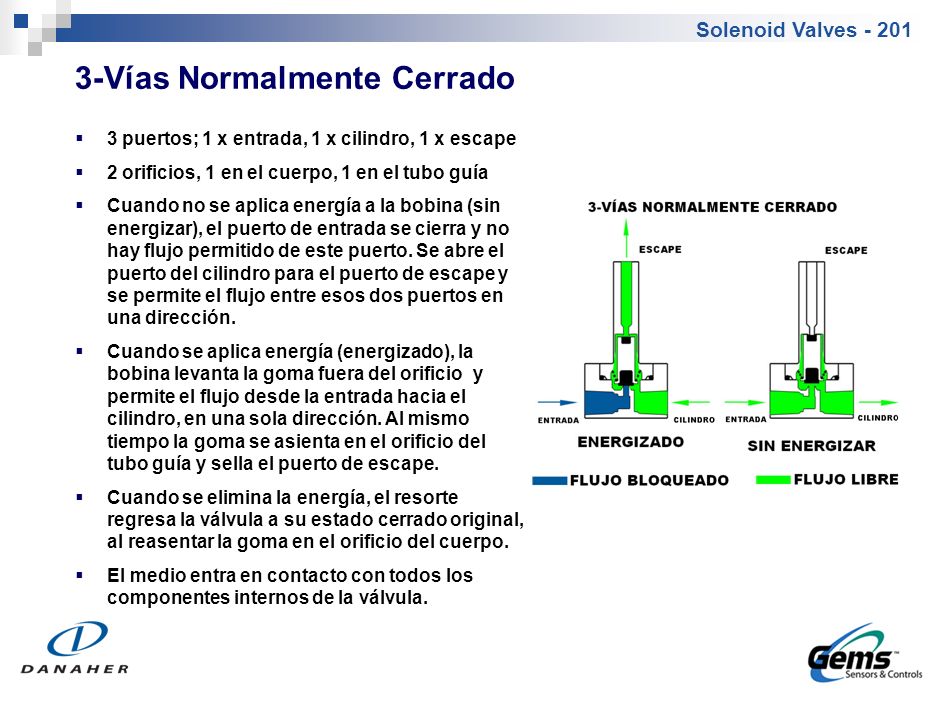

11 Solenoid Valves - 201  3 puertos; 1 x entrada, 1 x cilindro, 1 x escape  2 orificios, 1 en el cuerpo, 1 en el tubo guía  Cuando no se aplica energía a la bobina (sin energizar), el puerto de entrada se cierra y no hay flujo permitido de este puerto. Se abre el puerto del cilindro para el puerto de escape y se permite el flujo entre esos dos puertos en una dirección.  Cuando se aplica energía (energizado), la bobina levanta la goma fuera del orificio y permite el flujo desde la entrada hacia el cilindro, en una sola dirección. Al mismo tiempo la goma se asienta en el orificio del tubo guía y sella el puerto de escape.  Cuando se elimina la energía, el resorte regresa la válvula a su estado cerrado original, al reasentar la goma en el orificio del cuerpo.  El medio entra en contacto con todos los componentes internos de la válvula. 3-Vías Normalmente Cerrado

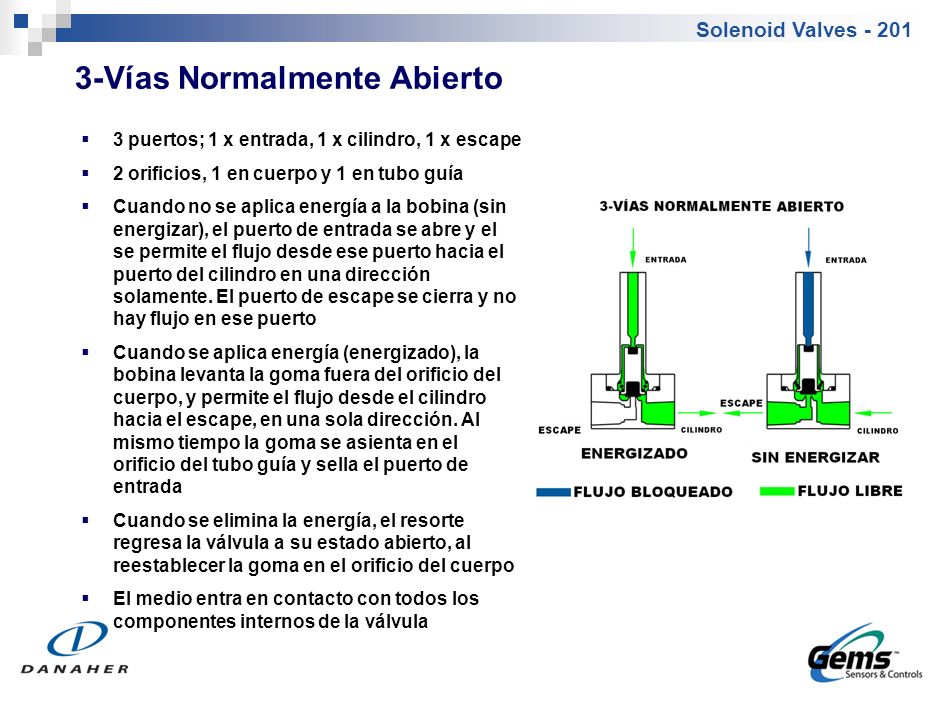

12 Solenoid Valves - 201  3 puertos; 1 x entrada, 1 x cilindro, 1 x escape  2 orificios, 1 en cuerpo y 1 en tubo guía  Cuando no se aplica energía a la bobina (sin energizar), el puerto de entrada se abre y el se permite el flujo desde ese puerto hacia el puerto del cilindro en una dirección solamente. El puerto de escape se cierra y no hay flujo en ese puerto  Cuando se aplica energía (energizado), la bobina levanta la goma fuera del orificio del cuerpo, y permite el flujo desde el cilindro hacia el escape, en una sola dirección. Al mismo tiempo la goma se asienta en el orificio del tubo guía y sella el puerto de entrada  Cuando se elimina la energía, el resorte regresa la válvula a su estado abierto, al reestablecer la goma en el orificio del cuerpo  El medio entra en contacto con todos los componentes internos de la válvula 3-Vías Normalmente Abierto

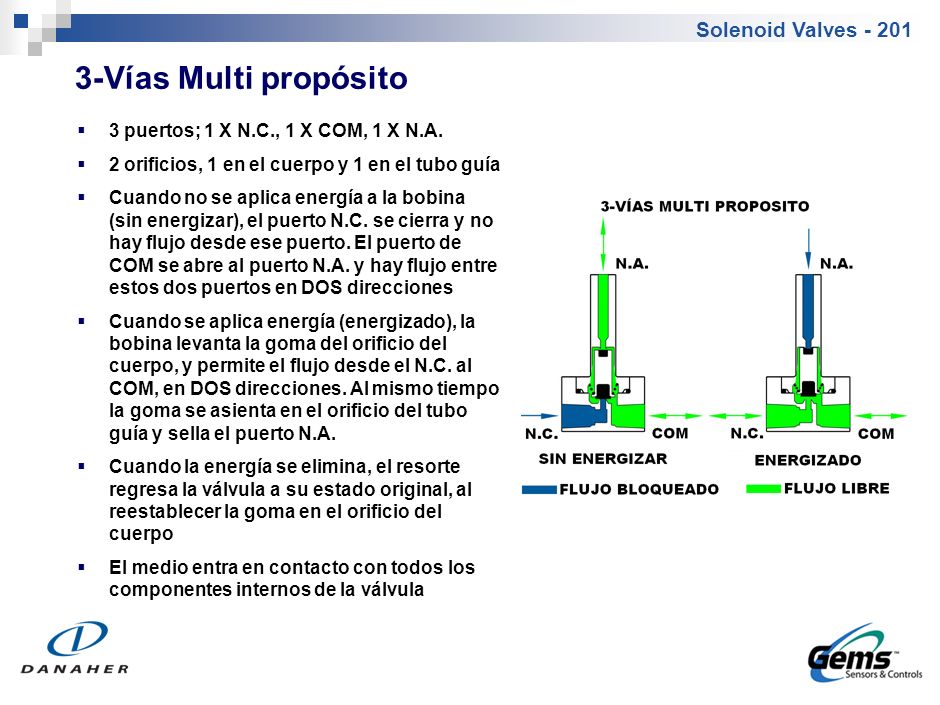

13 Solenoid Valves - 201  3 puertos; 1 X N.C., 1 X COM, 1 X N.A.  2 orificios, 1 en el cuerpo y 1 en el tubo guía  Cuando no se aplica energía a la bobina (sin energizar), el puerto N.C. se cierra y no hay flujo desde ese puerto. El puerto de COM se abre al puerto N.A. y hay flujo entre estos dos puertos en DOS direcciones  Cuando se aplica energía (energizado), la bobina levanta la goma del orificio del cuerpo, y permite el flujo desde el N.C. al COM, en DOS direcciones. Al mismo tiempo la goma se asienta en el orificio del tubo guía y sella el puerto N.A.  Cuando la energía se elimina, el resorte regresa la válvula a su estado original, al reestablecer la goma en el orificio del cuerpo  El medio entra en contacto con todos los componentes internos de la válvula 3-Vías Multi propósito

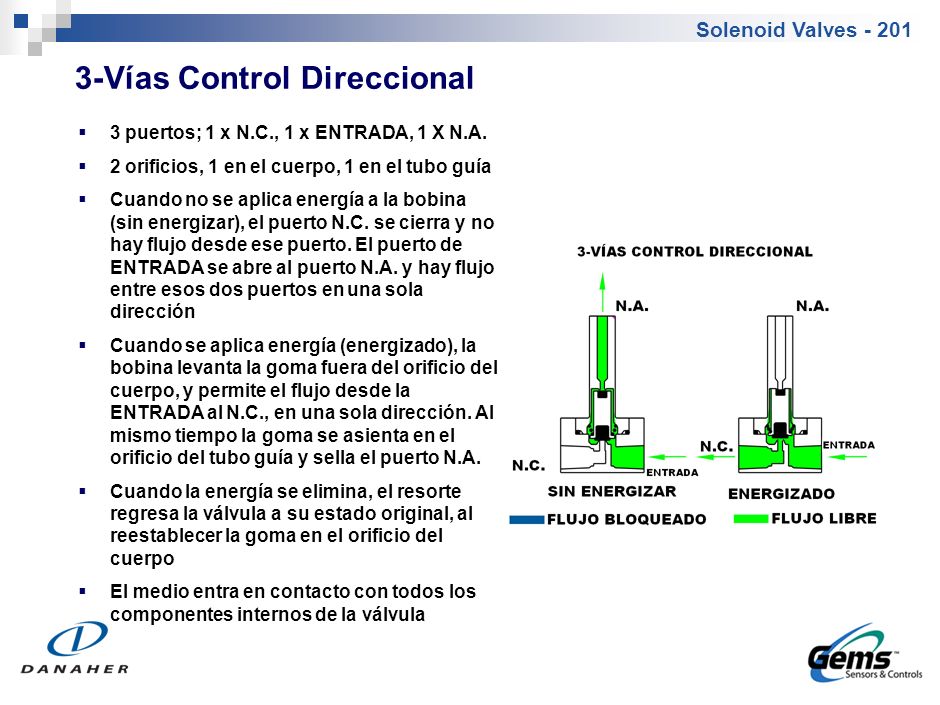

14 Solenoid Valves - 201  3 puertos; 1 x N.C., 1 x ENTRADA, 1 X N.A.  2 orificios, 1 en el cuerpo, 1 en el tubo guía  Cuando no se aplica energía a la bobina (sin energizar), el puerto N.C. se cierra y no hay flujo desde ese puerto. El puerto de ENTRADA se abre al puerto N.A. y hay flujo entre esos dos puertos en una sola dirección  Cuando se aplica energía (energizado), la bobina levanta la goma fuera del orificio del cuerpo, y permite el flujo desde la ENTRADA al N.C., en una sola dirección. Al mismo tiempo la goma se asienta en el orificio del tubo guía y sella el puerto N.A.  Cuando la energía se elimina, el resorte regresa la válvula a su estado original, al reestablecer la goma en el orificio del cuerpo  El medio entra en contacto con todos los componentes internos de la válvula 3-Vías Control Direccional

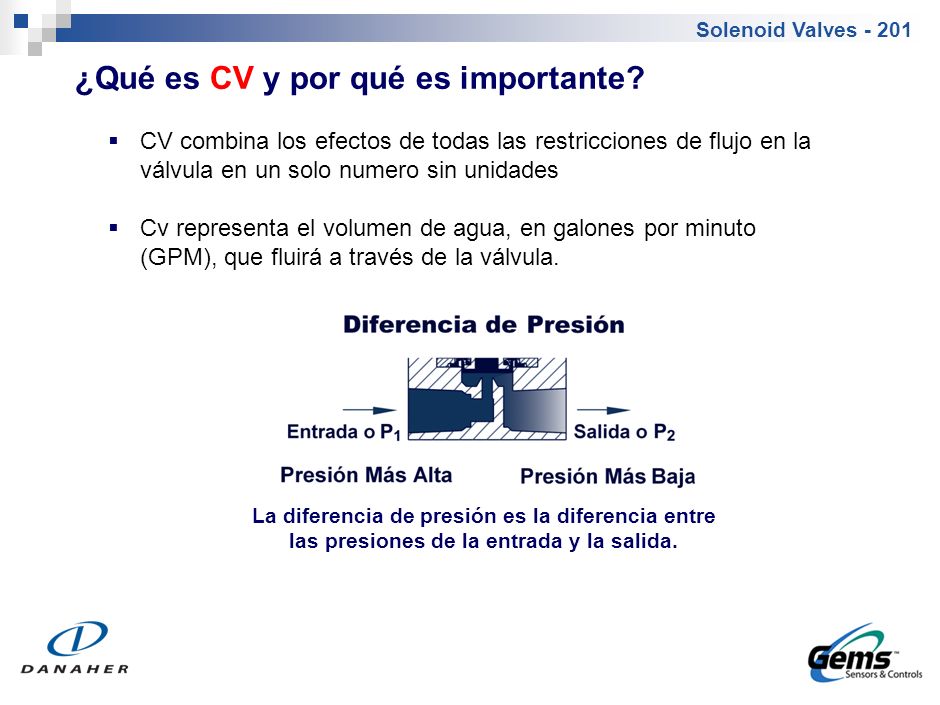

15 Solenoid Valves - 201  CV combina los efectos de todas las restricciones de flujo en la válvula en un solo numero sin unidades  Cv representa el volumen de agua, en galones por minuto (GPM), que fluirá a través de la válvula. La diferencia de presión es la diferencia entre las presiones de la entrada y la salida. ¿Qué es CV y por qué es importante?

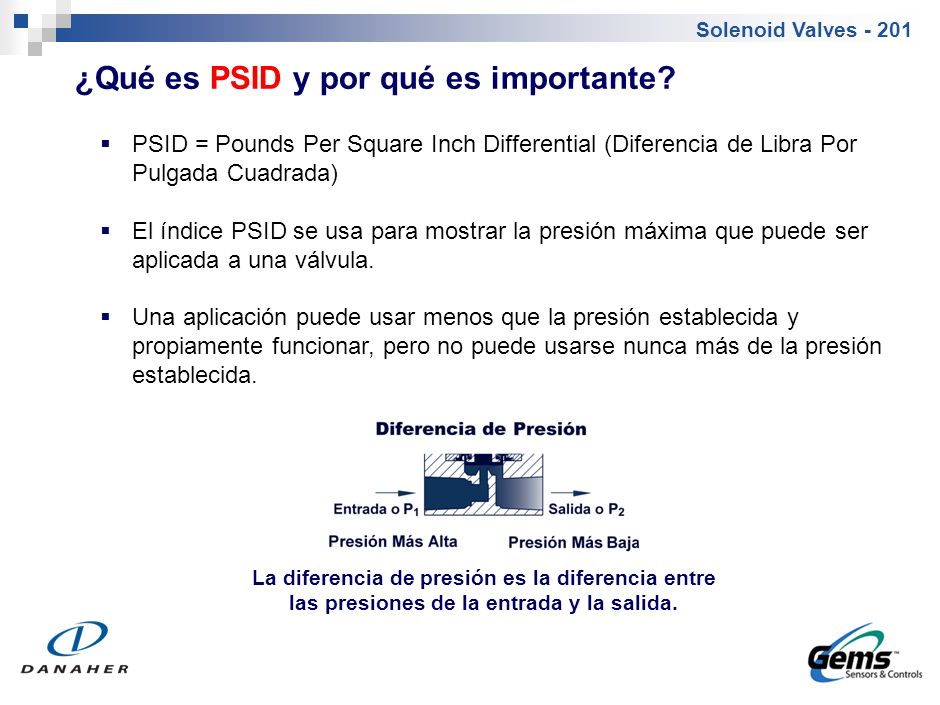

16 Solenoid Valves - 201  PSID = Pounds Per Square Inch Differential (Diferencia de Libra Por Pulgada Cuadrada)  El índice PSID se usa para mostrar la presión máxima que puede ser aplicada a una válvula.  Una aplicación puede usar menos que la presión establecida y propiamente funcionar, pero no puede usarse nunca más de la presión establecida. ¿Qué es PSID y por qué es importante? La diferencia de presión es la diferencia entre las presiones de la entrada y la salida.

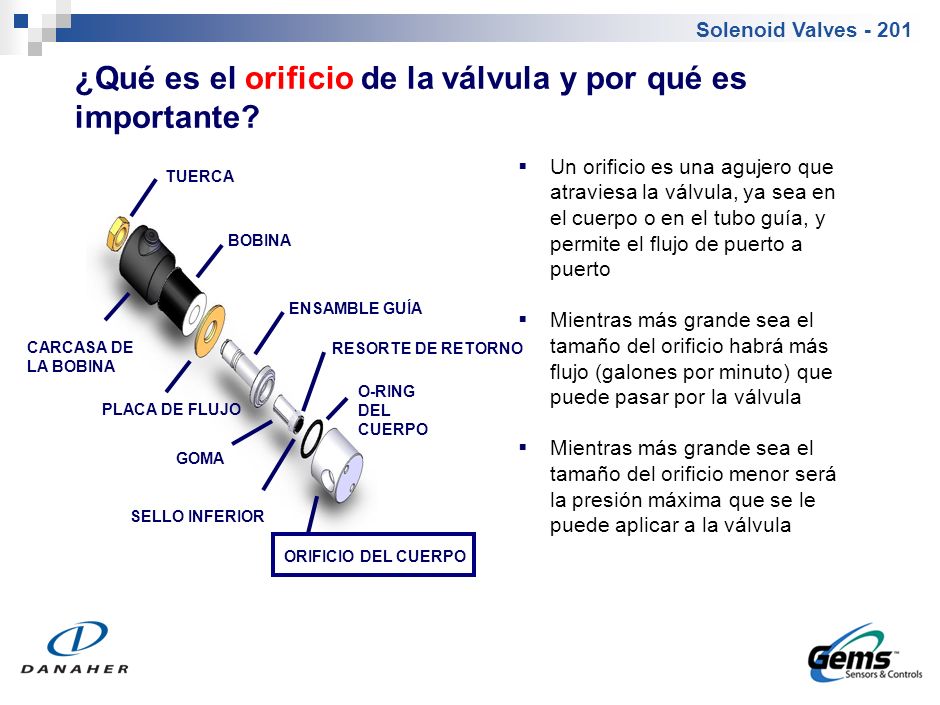

17 Solenoid Valves - 201  Un orificio es una agujero que atraviesa la válvula, ya sea en el cuerpo o en el tubo guía, y permite el flujo de puerto a puerto  Mientras más grande sea el tamaño del orificio habrá más flujo (galones por minuto) que puede pasar por la válvula  Mientras más grande sea el tamaño del orificio menor será la presión máxima que se le puede aplicar a la válvula ¿Qué es el orificio de la válvula y por qué es importante? TUERCA CARCASA DE LA BOBINA BOBINA PLACA DE FLUJO ENSAMBLE GUÍA GOMA SELLO INFERIOR O-RING DEL CUERPO ORIFICIO DEL CUERPO RESORTE DE RETORNO

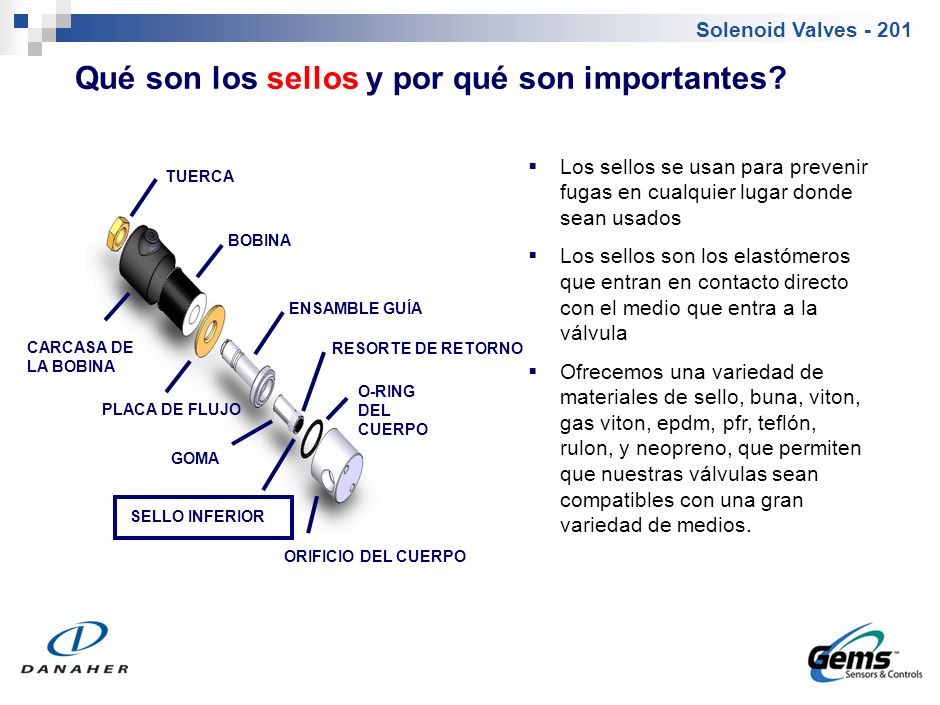

18 Solenoid Valves - 201  Los sellos se usan para prevenir fugas en cualquier lugar donde sean usados  Los sellos son los elastómeros que entran en contacto directo con el medio que entra a la válvula  Ofrecemos una variedad de materiales de sello, buna, viton, gas viton, epdm, pfr, teflón, rulon, y neopreno, que permiten que nuestras válvulas sean compatibles con una gran variedad de medios. Qué son los sellos y por qué son importantes? TUERCA CARCASA DE LA BOBINA BOBINA PLACA DE FLUJO ENSAMBLE GUÍA GOMA SELLO INFERIOR O-RING DEL CUERPO ORIFICIO DEL CUERPO RESORTE DE RETORNO

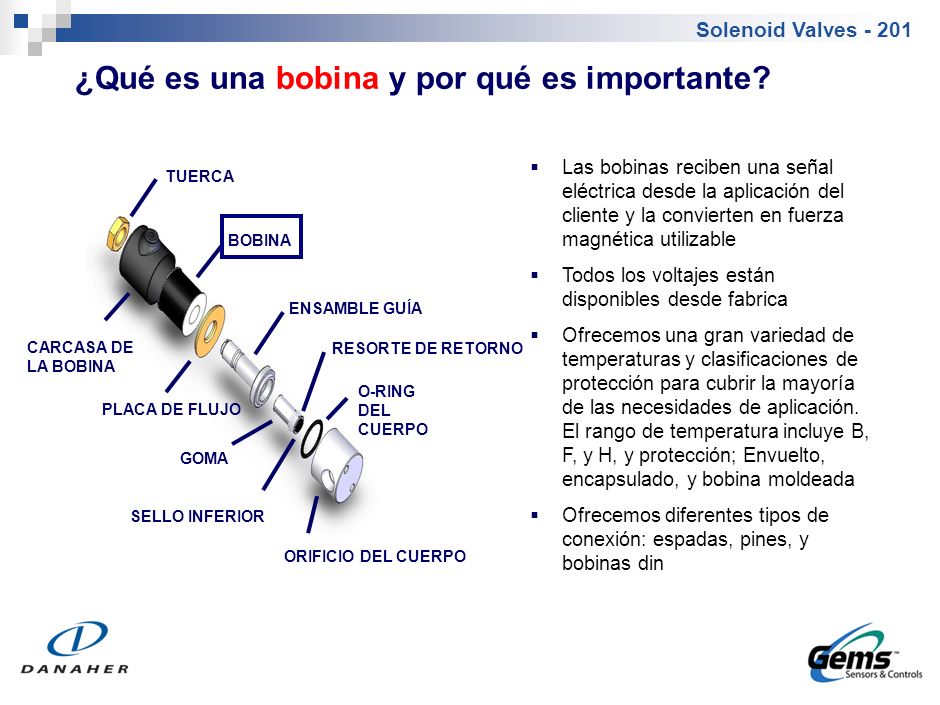

19 Solenoid Valves - 201  Las bobinas reciben una señal eléctrica desde la aplicación del cliente y la convierten en fuerza magnética utilizable  Todos los voltajes están disponibles desde fabrica  Ofrecemos una gran variedad de temperaturas y clasificaciones de protección para cubrir la mayoría de las necesidades de aplicación. El rango de temperatura incluye B, F, y H, y protección; Envuelto, encapsulado, y bobina moldeada  Ofrecemos diferentes tipos de conexión: espadas, pines, y bobinas din ¿Qué es una bobina y por qué es importante? TUERCA CARCASA DE LA BOBINA BOBINA PLACA DE FLUJO ENSAMBLE GUÍA GOMA SELLO INFERIOR O-RING DEL CUERPO ORIFICIO DEL CUERPO RESORTE DE RETORNO

20 Solenoid Valves - 201  Los puertos del cuerpo son utilizados como conexiones para el conducto de la aplicación.  Ofrecemos tamaños de puerto personalizables de hasta 3/8” en tamaño, cualquiera desde NPT, G, BSP, puntas, tubos de cobre, etc...  Las configuraciones de puerto y tamaños son personalizables a las especificaciones de nuestros clientes ¿Cuál es el tipo del puerto del cuerpo y por qué es importante? TUERCA CARCASA DE LA BOBINA BOBINA PLACA DE FLUJO ENSAMBLE GUÍA GOMA SELLO INFERIOR O-RING DEL CUERPO PUERTO DEL CUERPO RESORTE DE RETORNO

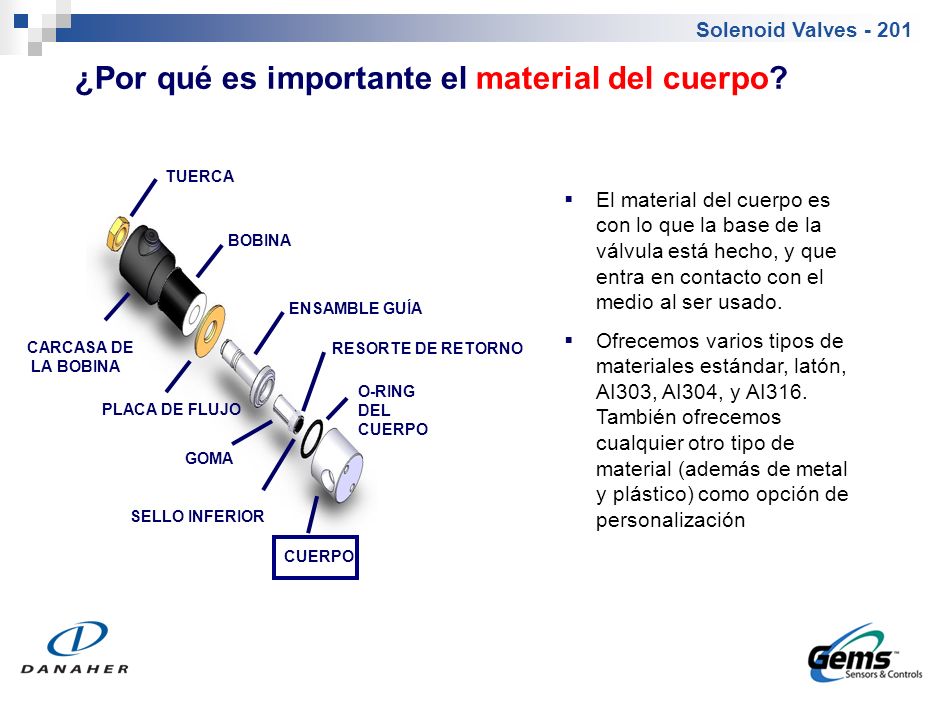

21 Solenoid Valves - 201  El material del cuerpo es con lo que la base de la válvula está hecho, y que entra en contacto con el medio al ser usado.  Ofrecemos varios tipos de materiales estándar, latón, AI303, AI304, y AI316. También ofrecemos cualquier otro tipo de material (además de metal y plástico) como opción de personalización ¿Por qué es importante el material del cuerpo? TUERCA CARCASA DE LA BOBINA BOBINA PLACA DE FLUJO ENSAMBLE GUÍA GOMA SELLO INFERIOR O-RING DEL CUERPO CUERPO RESORTE DE RETORNO

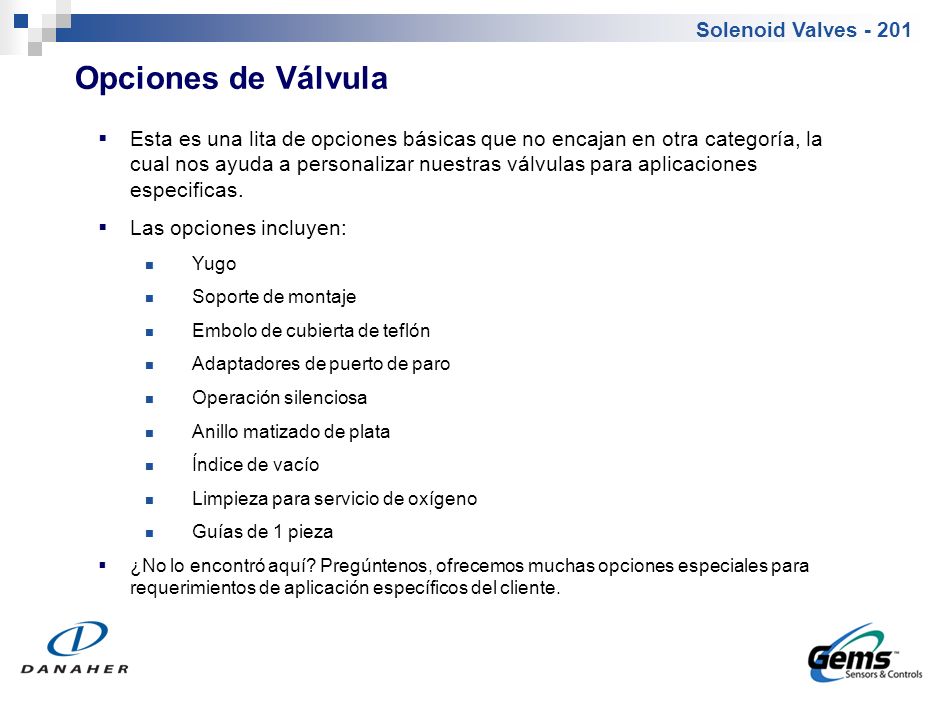

22 Solenoid Valves - 201  Esta es una lita de opciones básicas que no encajan en otra categoría, la cual nos ayuda a personalizar nuestras válvulas para aplicaciones especificas.  Las opciones incluyen: Yugo Soporte de montaje Embolo de cubierta de teflón Adaptadores de puerto de paro Operación silenciosa Anillo matizado de plata Índice de vacío Limpieza para servicio de oxígeno Guías de 1 pieza  ¿No lo encontró aquí? Pregúntenos, ofrecemos muchas opciones especiales para requerimientos de aplicación específicos del cliente. Opciones de Válvula

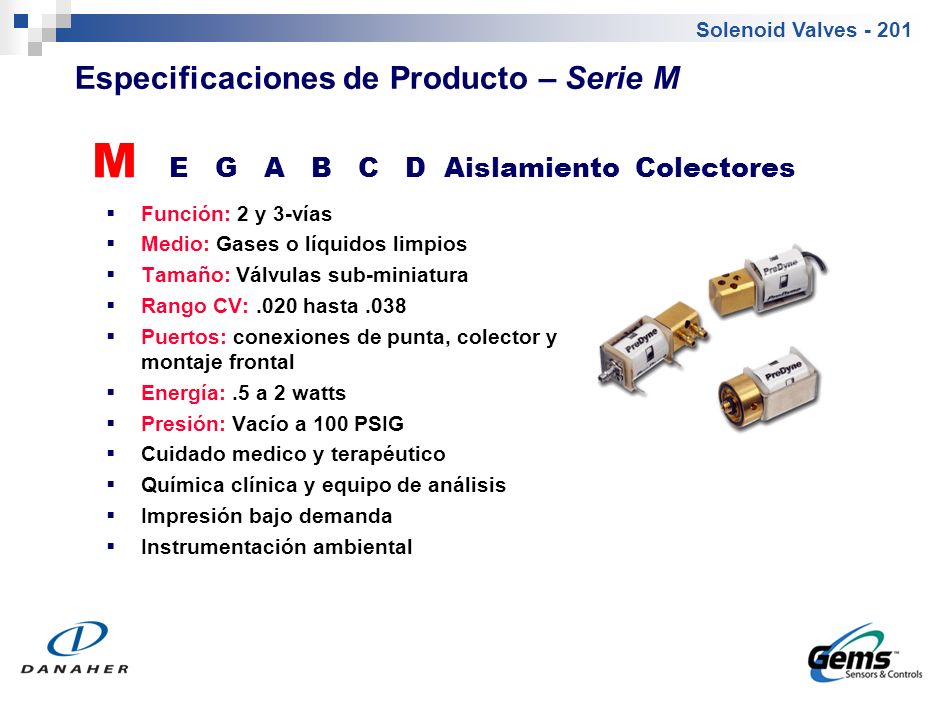

23 Solenoid Valves - 201 M E G A B C D Aislamiento Colectores  Función: 2 y 3-vías  Medio: Gases o líquidos limpios  Tamaño: Válvulas sub-miniatura  Rango CV:.020 hasta.038  Puertos: conexiones de punta, colector y montaje frontal  Energía:.5 a 2 watts  Presión: Vacío a 100 PSIG  Cuidado medico y terapéutico  Química clínica y equipo de análisis  Impresión bajo demanda  Instrumentación ambiental Especificaciones de Producto – Serie M

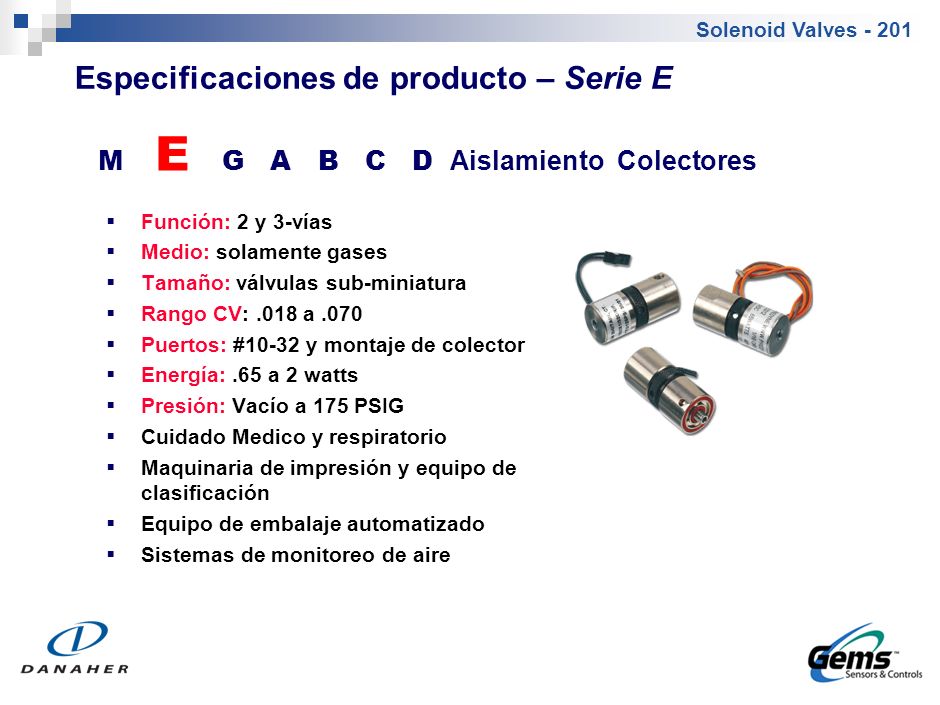

24 Solenoid Valves - 201 M E G A B C D Aislamiento Colectores  Función: 2 y 3-vías  Medio: solamente gases  Tamaño: válvulas sub-miniatura  Rango CV:.018 a.070  Puertos: #10-32 y montaje de colector  Energía:.65 a 2 watts  Presión: Vacío a 175 PSIG  Cuidado Medico y respiratorio  Maquinaria de impresión y equipo de clasificación  Equipo de embalaje automatizado  Sistemas de monitoreo de aire Especificaciones de producto – Serie E

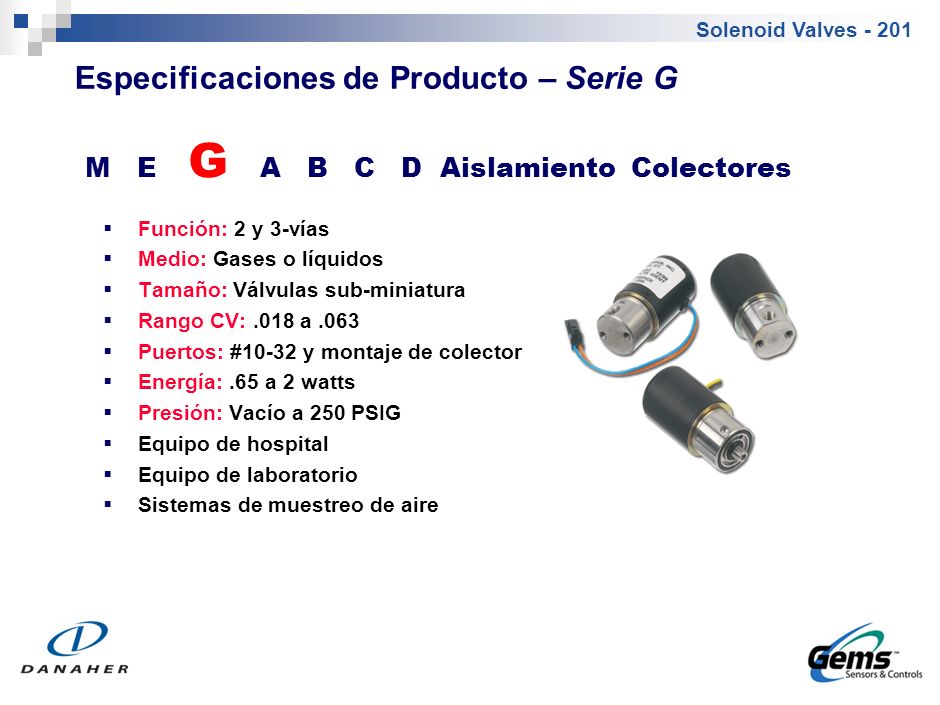

25 Solenoid Valves - 201 M E G A B C D Aislamiento Colectores  Función: 2 y 3-vías  Medio: Gases o líquidos  Tamaño: Válvulas sub-miniatura  Rango CV:.018 a.063  Puertos: #10-32 y montaje de colector  Energía:.65 a 2 watts  Presión: Vacío a 250 PSIG  Equipo de hospital  Equipo de laboratorio  Sistemas de muestreo de aire Especificaciones de Producto – Serie G

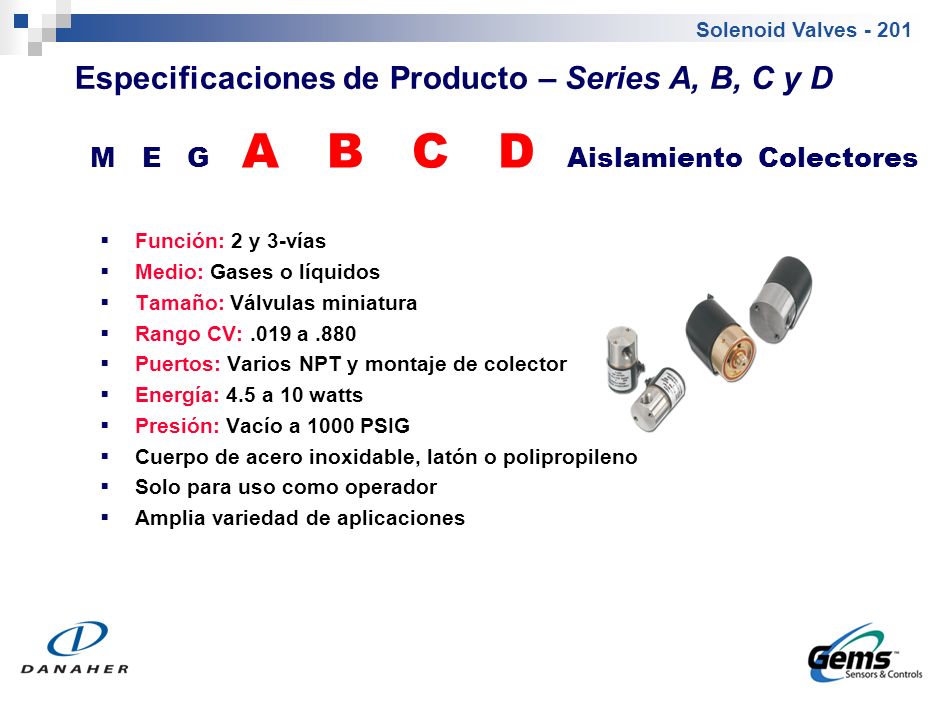

26 Solenoid Valves - 201 M E G A B C D Aislamiento Colectores  Función: 2 y 3-vías  Medio: Gases o líquidos  Tamaño: Válvulas miniatura  Rango CV:.019 a.880  Puertos: Varios NPT y montaje de colector  Energía: 4.5 a 10 watts  Presión: Vacío a 1000 PSIG  Cuerpo de acero inoxidable, latón o polipropileno  Solo para uso como operador  Amplia variedad de aplicaciones Especificaciones de Producto – Series A, B, C y D

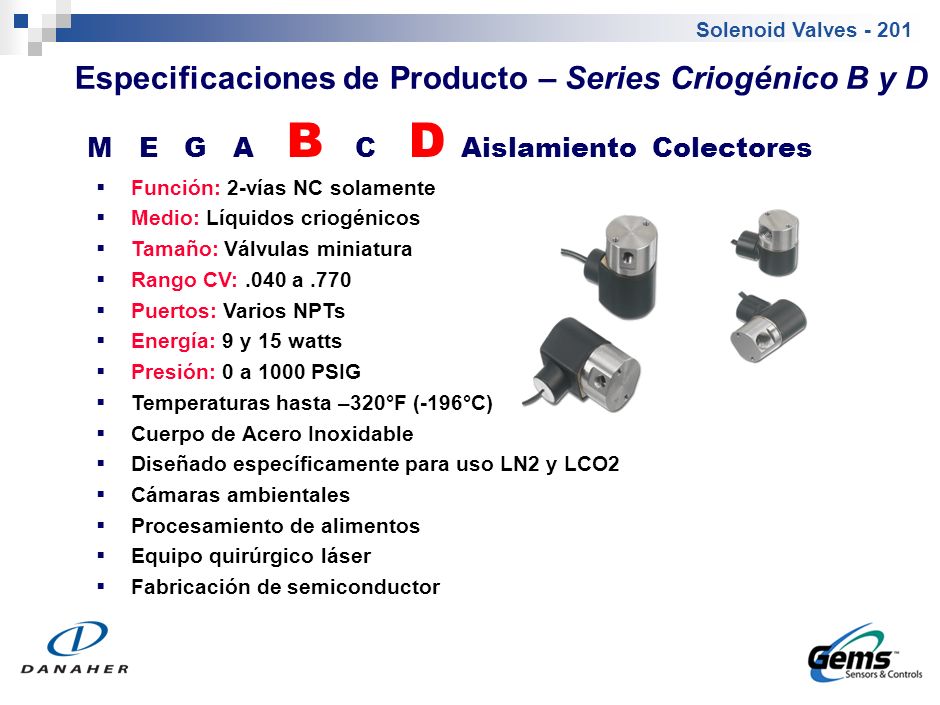

27 Solenoid Valves - 201 M E G A B C D Aislamiento Colectores  Función: 2-vías NC solamente  Medio: Líquidos criogénicos  Tamaño: Válvulas miniatura  Rango CV:.040 a.770  Puertos: Varios NPTs  Energía: 9 y 15 watts  Presión: 0 a 1000 PSIG  Temperaturas hasta –320°F (-196°C)  Cuerpo de Acero Inoxidable  Diseñado específicamente para uso LN2 y LCO2  Cámaras ambientales  Procesamiento de alimentos  Equipo quirúrgico láser  Fabricación de semiconductor Especificaciones de Producto – Series Criogénico B y D

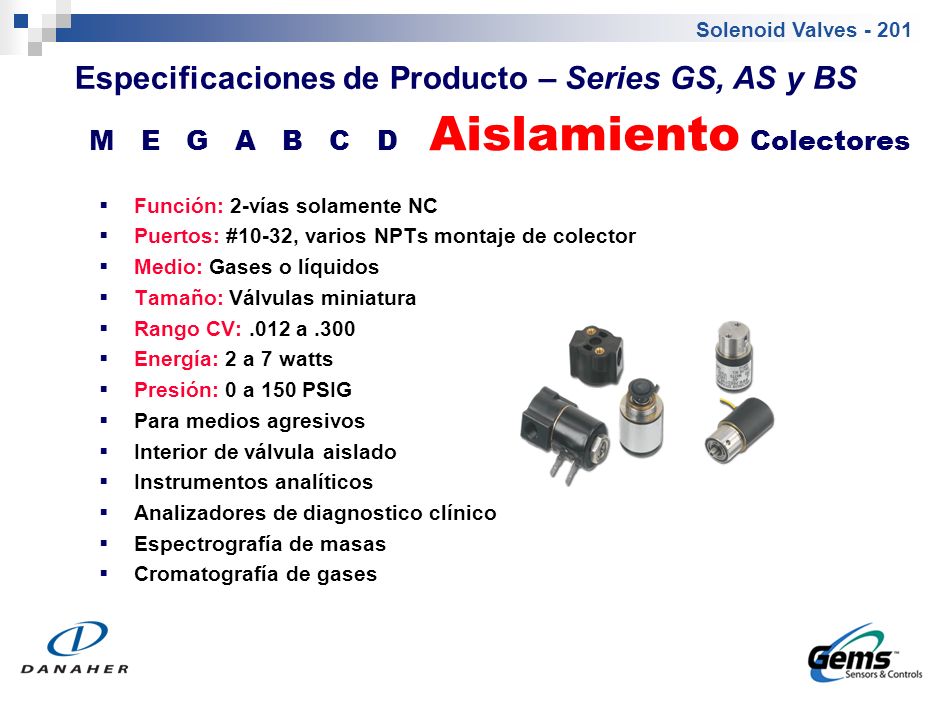

28 Solenoid Valves - 201 M E G A B C D Aislamiento Colectores  Función: 2-vías solamente NC  Puertos: #10-32, varios NPTs montaje de colector  Medio: Gases o líquidos  Tamaño: Válvulas miniatura  Rango CV:.012 a.300  Energía: 2 a 7 watts  Presión: 0 a 150 PSIG  Para medios agresivos  Interior de válvula aislado  Instrumentos analíticos  Analizadores de diagnostico clínico  Espectrografía de masas  Cromatografía de gases Especificaciones de Producto – Series GS, AS y BS

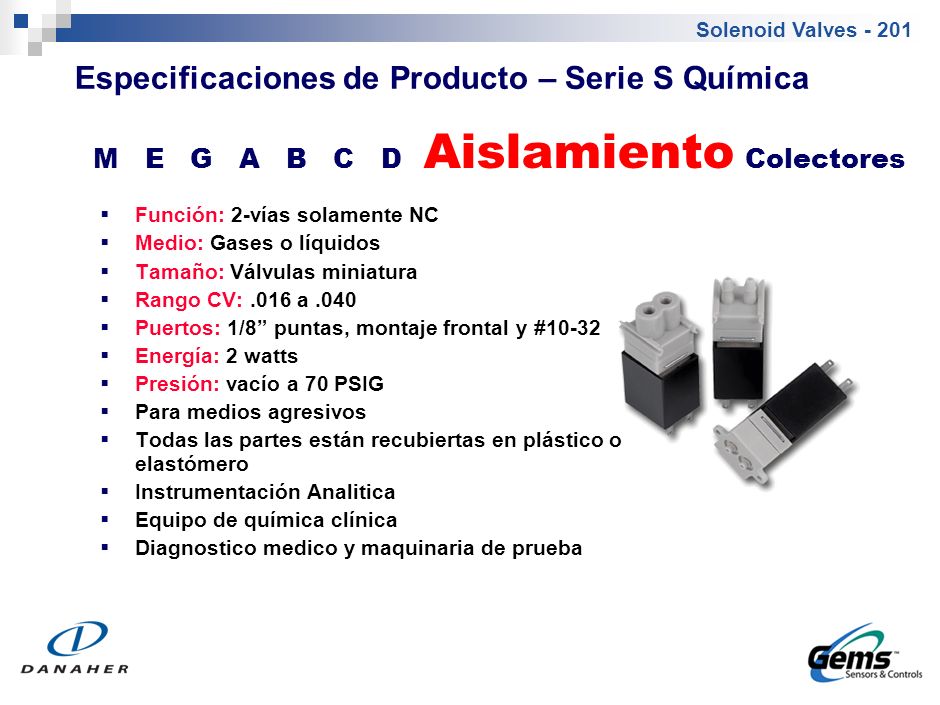

29 Solenoid Valves - 201 M E G A B C D Aislamiento Colectores  Función: 2-vías solamente NC  Medio: Gases o líquidos  Tamaño: Válvulas miniatura  Rango CV:.016 a.040  Puertos: 1/8” puntas, montaje frontal y #10-32  Energía: 2 watts  Presión: vacío a 70 PSIG  Para medios agresivos  Todas las partes están recubiertas en plástico o elastómero  Instrumentación Analitica  Equipo de química clínica  Diagnostico medico y maquinaria de prueba Especificaciones de Producto – Serie S Química

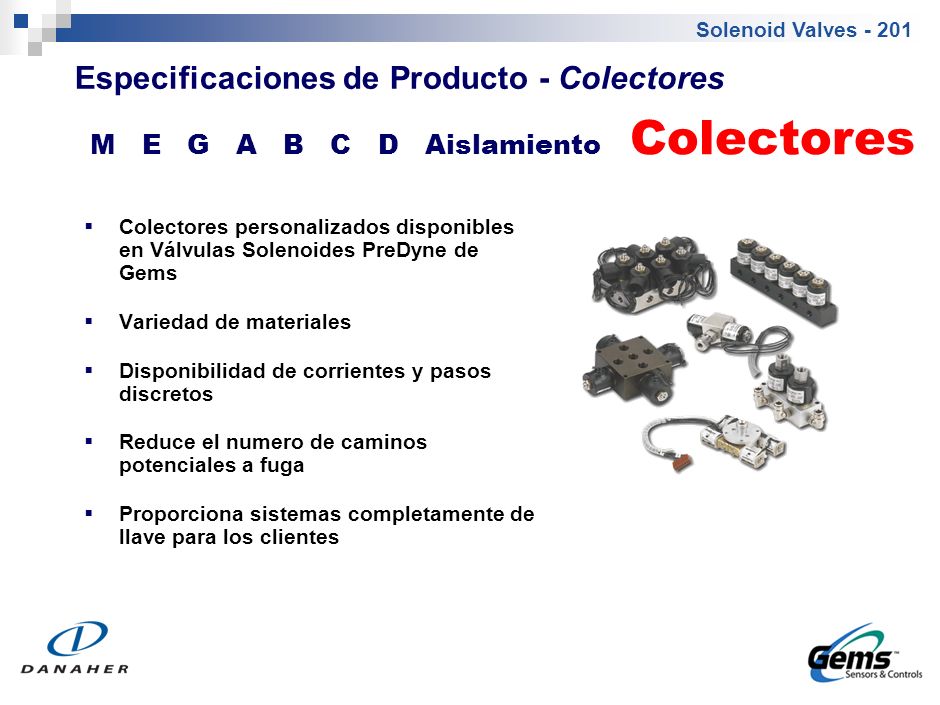

30 Solenoid Valves - 201 M E G A B C D Aislamiento Colectores  Colectores personalizados disponibles en Válvulas Solenoides PreDyne de Gems  Variedad de materiales  Disponibilidad de corrientes y pasos discretos  Reduce el numero de caminos potenciales a fuga  Proporciona sistemas completamente de llave para los clientes Especificaciones de Producto - Colectores

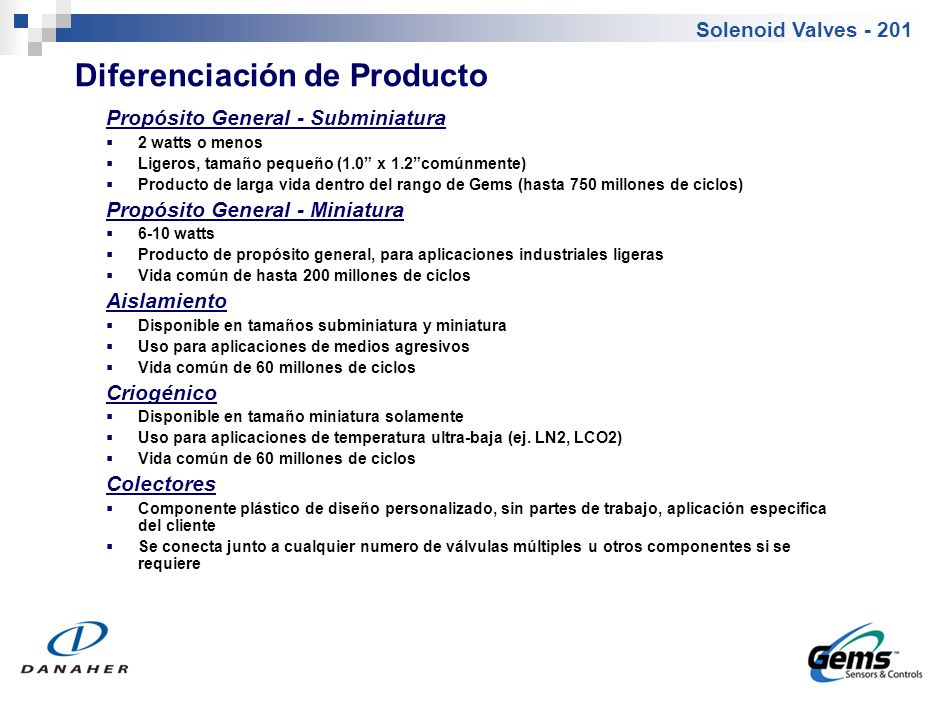

31 Solenoid Valves - 201 Propósito General - Subminiatura  2 watts o menos  Ligeros, tamaño pequeño (1.0” x 1.2”comúnmente)  Producto de larga vida dentro del rango de Gems (hasta 750 millones de ciclos) Propósito General - Miniatura  6-10 watts  Producto de propósito general, para aplicaciones industriales ligeras  Vida común de hasta 200 millones de ciclos Aislamiento  Disponible en tamaños subminiatura y miniatura  Uso para aplicaciones de medios agresivos  Vida común de 60 millones de ciclos Criogénico  Disponible en tamaño miniatura solamente  Uso para aplicaciones de temperatura ultra-baja (ej. LN2, LCO2)  Vida común de 60 millones de ciclos Colectores  Componente plástico de diseño personalizado, sin partes de trabajo, aplicación especifica del cliente  Se conecta junto a cualquier numero de válvulas múltiples u otros componentes si se requiere Diferenciación de Producto

32 Solenoid Valves - 201 Qué es lo que hemos aprendido en este modulo 1.Vistazo general del grupo de productos de Gems  Propósito general  Aislamiento  Criogénico  Colectores 2.Categorías funcionales de las válvulas solenoides de Gems  2-vías, 3-vías, NA, NC, Multi Propósito, control Direccional 3.Características de válvula 4.Detalles de los tipos de productos individuales de Gems  M, E, G, A, B, C, D, Aislamiento, Colectores 5.Resumen de los tipos de producto 6.Diferenciación principal entre los tipos de producto Resumen del Módulo
