1 FR - 02 BATERIA DE SEPARACION CACTUS I FE – 02
SISTEMA DE MEDICION ENVIO DE GAS BAJA PRESION A COMPRESORAS CACTUS I. FR - 02 FE – 02 8.24m 2.14m MARCA : BARTON RANGO DE PRESION: 150 PSI RANGO HIDRAULICO: 400” H2O TAMAÑO Y CLASE DEL TUBO: 12” 150 LBS. RF CEDULA: XXX DIAMETRO INTERNO DEL TUBO: XXX DIAMETRO INTERNO DE PLACA DE ORIFICIO: 8 ” MATERIAL DEL SELLO DE LA PLACA: XXX GROSOR DE LA PLACA DE ORIFICIO: XXX MATERIAL DE LA PLACA DE ORIFICIO: 316 SS MARCA Y MODELO: DANIEL XXX ING. JORGE HERNANDEZ RAMOS ENC. MANTTO. CACTUS AGAVE

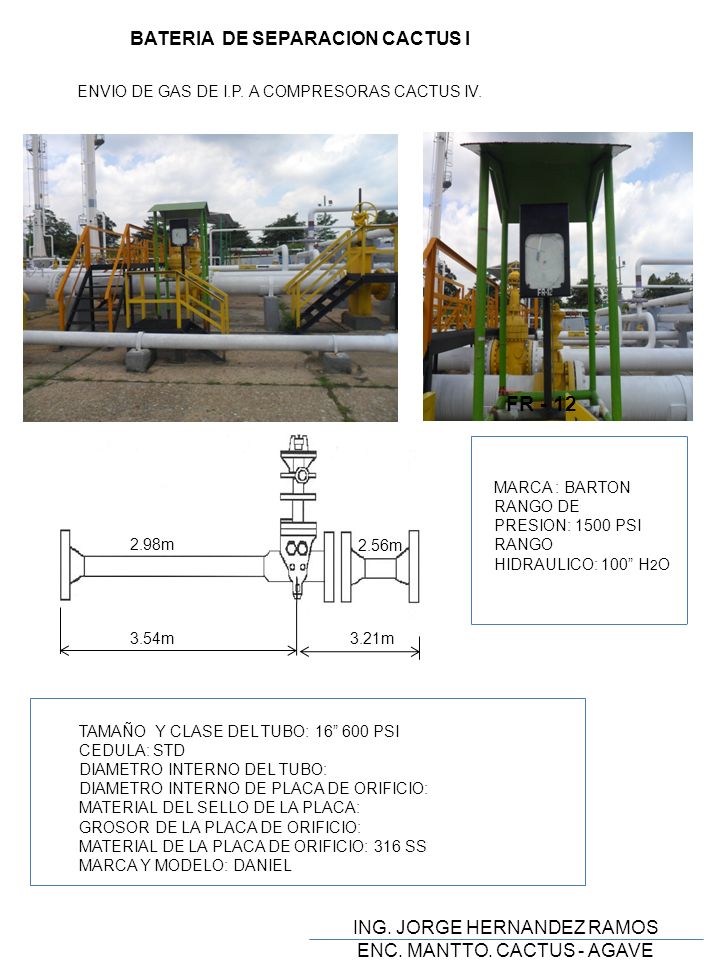

2 FR - 12 FE – 12 BATERIA DE SEPARACION CACTUS I
ENVIO DE GAS DE I.P. A COMPRESORAS CACTUS IV. FR - 12 FE – 12 MARCA : BARTON RANGO DE PRESION: 1500 PSI RANGO HIDRAULICO: 100” H2O 2.98m 2.56m 3.54m 3.21m TAMAÑO Y CLASE DEL TUBO: 16” 600 PSI CEDULA: STD DIAMETRO INTERNO DEL TUBO: DIAMETRO INTERNO DE PLACA DE ORIFICIO: MATERIAL DEL SELLO DE LA PLACA: GROSOR DE LA PLACA DE ORIFICIO: MATERIAL DE LA PLACA DE ORIFICIO: 316 SS MARCA Y MODELO: DANIEL ING. JORGE HERNANDEZ RAMOS ENC. MANTTO. CACTUS - AGAVE

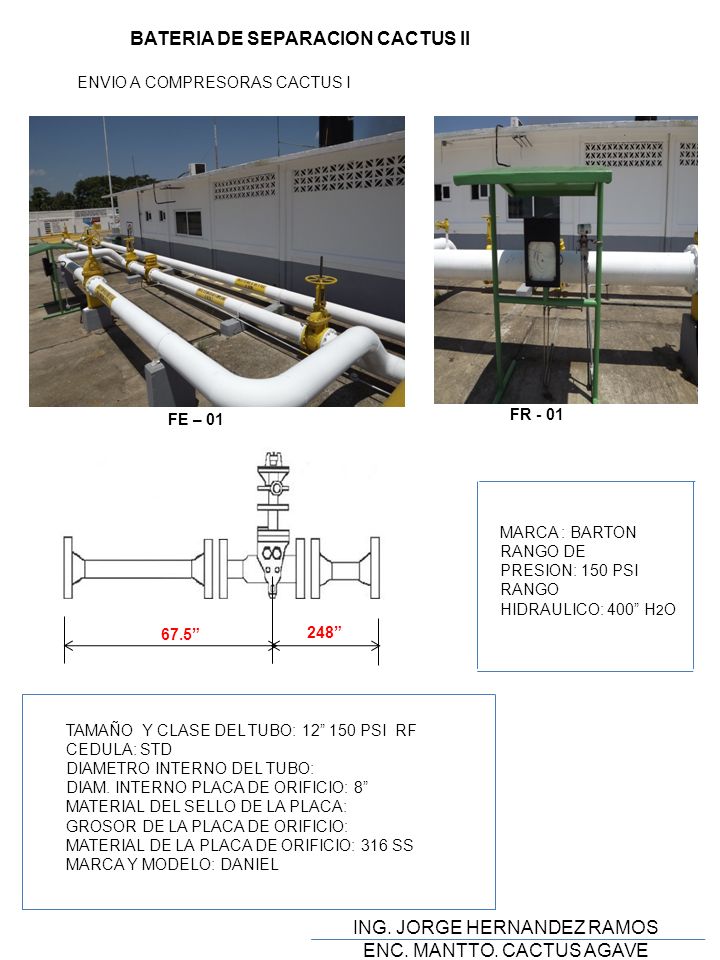

3 FR - 01 BATERIA DE SEPARACION CACTUS II ING. JORGE HERNANDEZ RAMOS
ENVIO A COMPRESORAS CACTUS I FR - 01 FE – 01 67.5” 248” MARCA : BARTON RANGO DE PRESION: 150 PSI RANGO HIDRAULICO: 400” H2O TAMAÑO Y CLASE DEL TUBO: 12” 150 PSI RF CEDULA: STD DIAMETRO INTERNO DEL TUBO: DIAM. INTERNO PLACA DE ORIFICIO: 8” MATERIAL DEL SELLO DE LA PLACA: GROSOR DE LA PLACA DE ORIFICIO: MATERIAL DE LA PLACA DE ORIFICIO: 316 SS MARCA Y MODELO: DANIEL ING. JORGE HERNANDEZ RAMOS ENC. MANTTO. CACTUS AGAVE

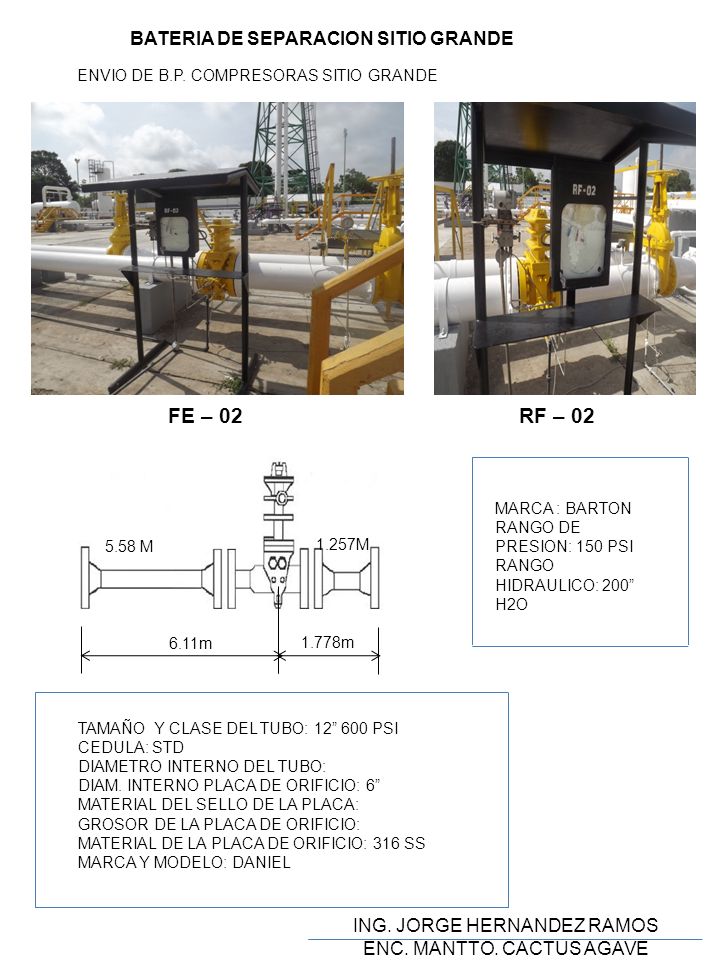

4 FE – 02 RF – 02 BATERIA DE SEPARACION SITIO GRANDE
ENVIO DE B.P. COMPRESORAS SITIO GRANDE FE – 02 RF – 02 6.11m 1.778m MARCA : BARTON RANGO DE PRESION: 150 PSI RANGO HIDRAULICO: 200” H2O 5.58 M 1.257M TAMAÑO Y CLASE DEL TUBO: 12” 600 PSI CEDULA: STD DIAMETRO INTERNO DEL TUBO: DIAM. INTERNO PLACA DE ORIFICIO: 6” MATERIAL DEL SELLO DE LA PLACA: GROSOR DE LA PLACA DE ORIFICIO: MATERIAL DE LA PLACA DE ORIFICIO: 316 SS MARCA Y MODELO: DANIEL ING. JORGE HERNANDEZ RAMOS ENC. MANTTO. CACTUS AGAVE

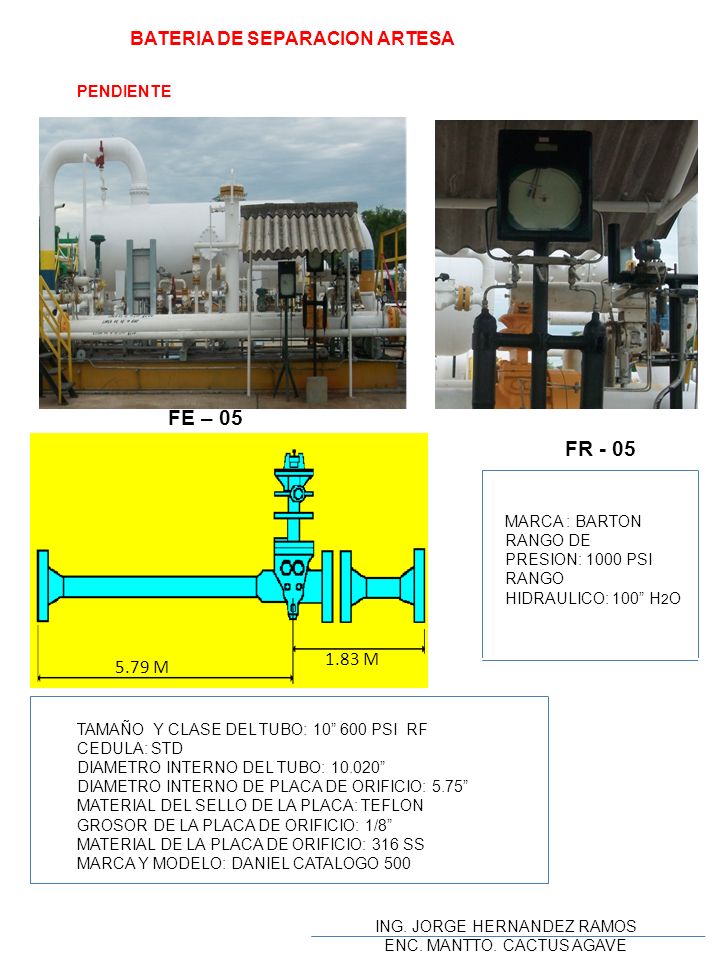

5 FE – 05 FR - 05 BATERIA DE SEPARACION ARTESA 1.83 M 5.79 M PENDIENTE
MARCA : BARTON RANGO DE PRESION: 1000 PSI RANGO HIDRAULICO: 100” H2O 1.83 M 5.79 M TAMAÑO Y CLASE DEL TUBO: 10” 600 PSI RF CEDULA: STD DIAMETRO INTERNO DEL TUBO: ” DIAMETRO INTERNO DE PLACA DE ORIFICIO: 5.75” MATERIAL DEL SELLO DE LA PLACA: TEFLON GROSOR DE LA PLACA DE ORIFICIO: 1/8” MATERIAL DE LA PLACA DE ORIFICIO: 316 SS MARCA Y MODELO: DANIEL CATALOGO 500 ING. JORGE HERNANDEZ RAMOS ENC. MANTTO. CACTUS AGAVE

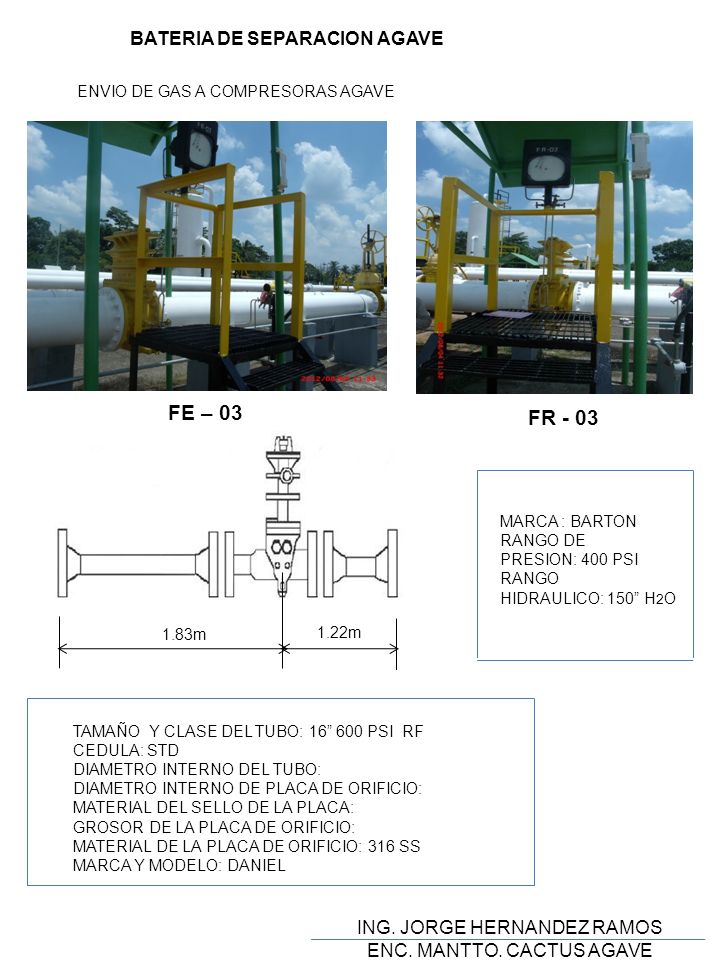

6 FR - 03 FE – 03 BATERIA DE SEPARACION AGAVE ING. JORGE HERNANDEZ RAMOS
ENVIO DE GAS A COMPRESORAS AGAVE FR - 03 FE – 03 1.83m 1.22m MARCA : BARTON RANGO DE PRESION: 400 PSI RANGO HIDRAULICO: 150” H2O TAMAÑO Y CLASE DEL TUBO: 16” 600 PSI RF CEDULA: STD DIAMETRO INTERNO DEL TUBO: DIAMETRO INTERNO DE PLACA DE ORIFICIO: MATERIAL DEL SELLO DE LA PLACA: GROSOR DE LA PLACA DE ORIFICIO: MATERIAL DE LA PLACA DE ORIFICIO: 316 SS MARCA Y MODELO: DANIEL ING. JORGE HERNANDEZ RAMOS ENC. MANTTO. CACTUS AGAVE

7 BATERIA DE SEPARACION GIRALDAS
SISTEMA DE MEDICION ENVIO DE GAS DE BAJA PRESION A COMPRESORAS GIRALDAS FE-541 FR-541 232-8/16” (5.90mts) 96” (2.43mts) MARCA : BARTON RANGO DE PRESION: 150 PSI RANGO HIDRAULICO: 400” H2O 214”(5.43 mts) 79”(2.006 mts) TAMAÑO Y CLASE DEL TUBO: 16” 150 # CEDULA: XXX DIAMETRO INTERNO DEL TUBO: XXX” DIAMETRO INTERNO DE PLACA DE ORIFICIO:10 ¼ (10.250”) MATERIAL DEL SELLO DE PLACA DE ORIFICIO: EMPAQUE GRAFITADO GROSOR DE LA PLACA DE ORIFICIO: 1/4” MATERIAL DE LA PLACA DE ORIFICIO:316 SS MARCA Y MODELO:DANIEL CATALOGO XX

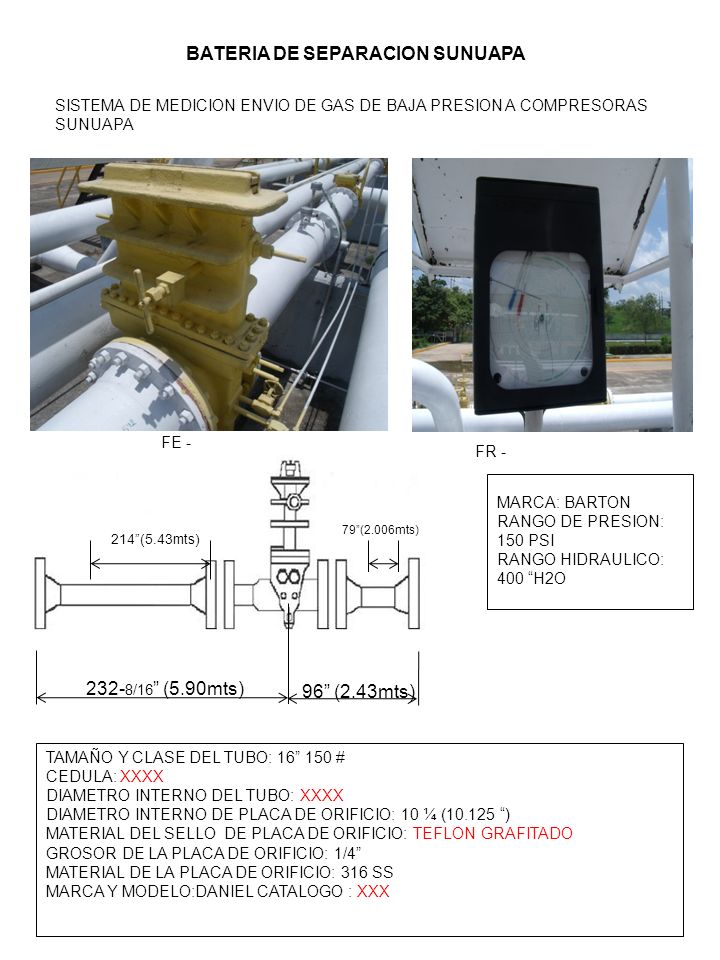

8 BATERIA DE SEPARACION SUNUAPA
SISTEMA DE MEDICION ENVIO DE GAS DE BAJA PRESION A COMPRESORAS SUNUAPA FE - FR - 232-8/16” (5.90mts) 96” (2.43mts) MARCA: BARTON RANGO DE PRESION: 150 PSI RANGO HIDRAULICO: 400 “H2O 79”(2.006mts) 214”(5.43mts) TAMAÑO Y CLASE DEL TUBO: 16” 150 # CEDULA: XXXX DIAMETRO INTERNO DEL TUBO: XXXX DIAMETRO INTERNO DE PLACA DE ORIFICIO: 10 ¼ ( “) MATERIAL DEL SELLO DE PLACA DE ORIFICIO: TEFLON GRAFITADO GROSOR DE LA PLACA DE ORIFICIO: 1/4” MATERIAL DE LA PLACA DE ORIFICIO: 316 SS MARCA Y MODELO:DANIEL CATALOGO : XXX

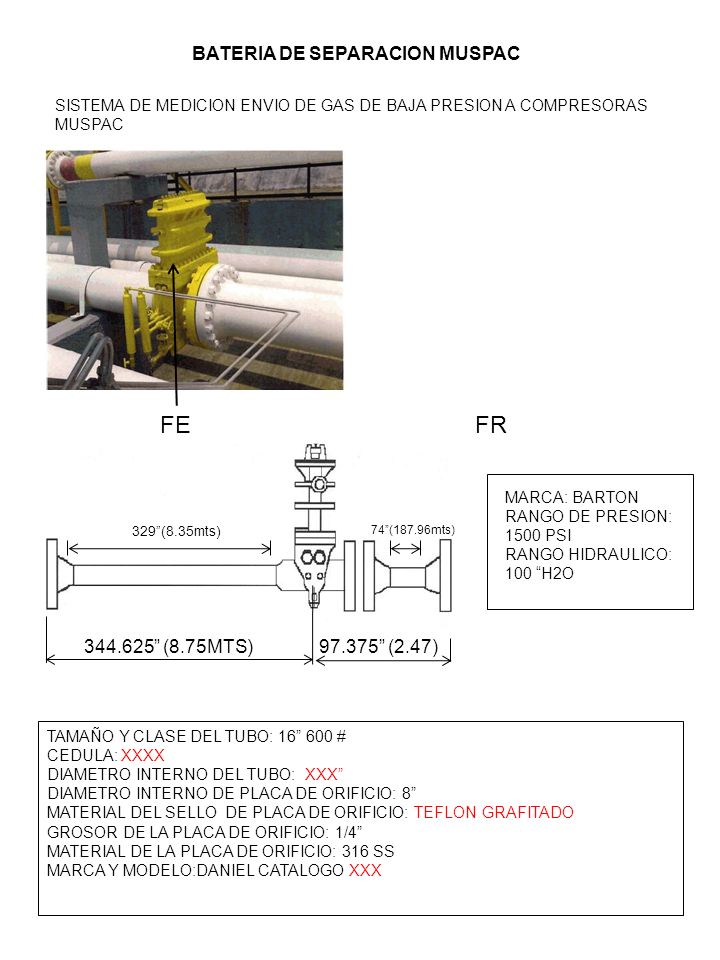

9 BATERIA DE SEPARACION MUSPAC
SISTEMA DE MEDICION ENVIO DE GAS DE BAJA PRESION A COMPRESORAS MUSPAC FE FR MARCA: BARTON RANGO DE PRESION: 1500 PSI RANGO HIDRAULICO: 100 “H2O 329”(8.35mts) 74”(187.96mts) ” (8.75MTS) 97.375” (2.47) TAMAÑO Y CLASE DEL TUBO: 16” 600 # CEDULA: XXXX DIAMETRO INTERNO DEL TUBO: XXX” DIAMETRO INTERNO DE PLACA DE ORIFICIO: 8” MATERIAL DEL SELLO DE PLACA DE ORIFICIO: TEFLON GRAFITADO GROSOR DE LA PLACA DE ORIFICIO: 1/4” MATERIAL DE LA PLACA DE ORIFICIO: 316 SS MARCA Y MODELO:DANIEL CATALOGO XXX

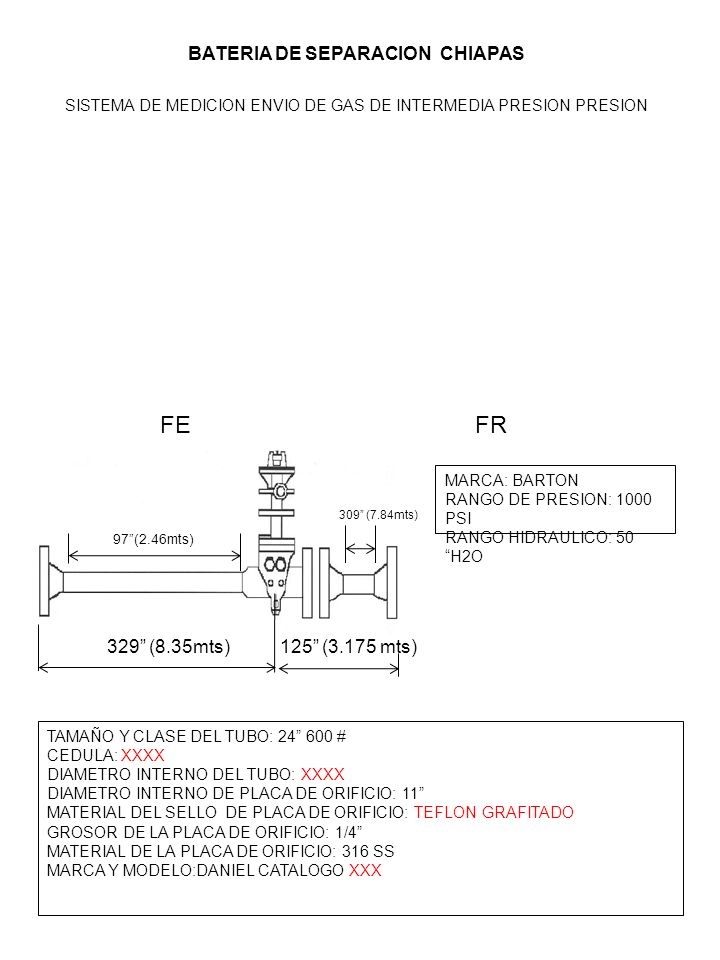

10 BATERIA DE SEPARACION CHIAPAS
SISTEMA DE MEDICION ENVIO DE GAS DE INTERMEDIA PRESION PRESION FE FR MARCA: BARTON RANGO DE PRESION: 1000 PSI RANGO HIDRAULICO: 50 “H2O 309” (7.84mts) 97”(2.46mts) 329” (8.35mts) 125” (3.175 mts) TAMAÑO Y CLASE DEL TUBO: 24” 600 # CEDULA: XXXX DIAMETRO INTERNO DEL TUBO: XXXX DIAMETRO INTERNO DE PLACA DE ORIFICIO: 11” MATERIAL DEL SELLO DE PLACA DE ORIFICIO: TEFLON GRAFITADO GROSOR DE LA PLACA DE ORIFICIO: 1/4” MATERIAL DE LA PLACA DE ORIFICIO: 316 SS MARCA Y MODELO:DANIEL CATALOGO XXX
