I. Modificación de polímeros naturales: almidón plastificado

Presentación del tema: "I. Modificación de polímeros naturales: almidón plastificado"— Transcripción de la presentación:

1 TP n°10 Polímeros: Modificación de polímeros naturales y obtención de polímeros sintéticos

2 I. Modificación de polímeros naturales: almidón plastificado
Almidón: macromolécula compuesta de dos polisacáridos, la amilosa (en proporción del 20%) y la amilopectina (80 %). amilosa -D-glucopiranosas unidas mediante enlaces -(1 → 4) amilopectina -D-glucopiranosas ramificaciones originados a partir de enlaces  -(1 → 6) cada 12 monómeros

3 I. Modificación de polímeros naturales: almidón plastificado
Experimental: Los gránulos de almidón son insolubles en agua fría, pero pueden contener agua al aumentar la temperatura → se forman geles. 9,5 g almidón + 5 mL glicerol + 5 mL vinagre (AcOH) + 60 mL agua - extender sobre cristalizador - secar en estufa a °C calentar hasta formar gel Gel: sistema coloidal donde la fase continua es sólida y la dispersa es líquida. Hidrogel: agua es el medio de dispersión. FILM

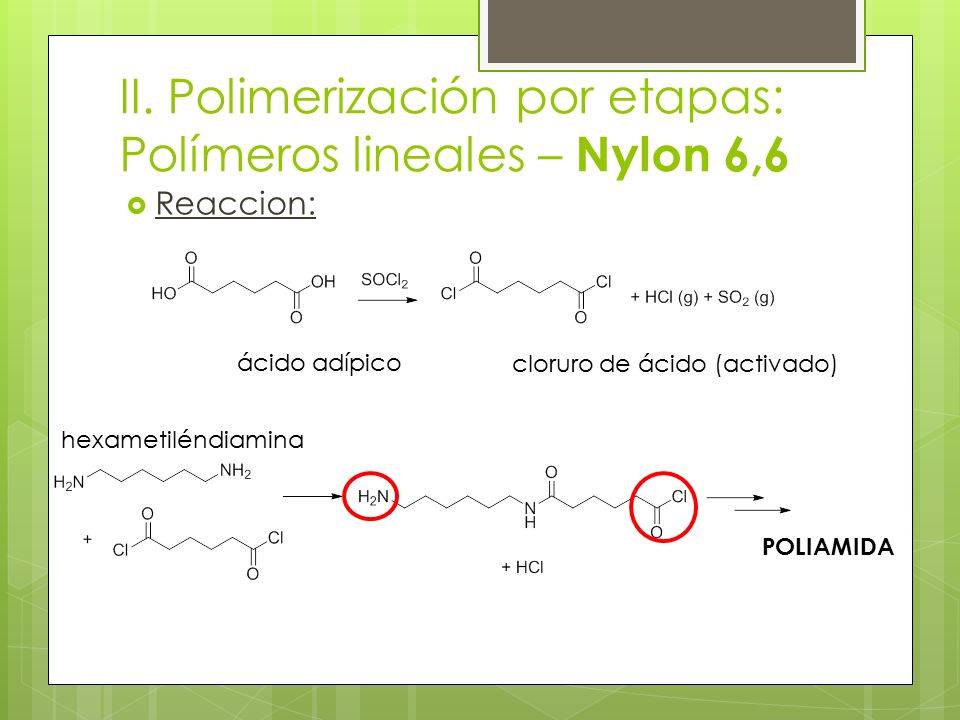

4 II. Polimerización por etapas: Polímeros lineales – Nylon 6,6
Reaccion: ácido adípico cloruro de ácido (activado) hexametiléndiamina POLIAMIDA

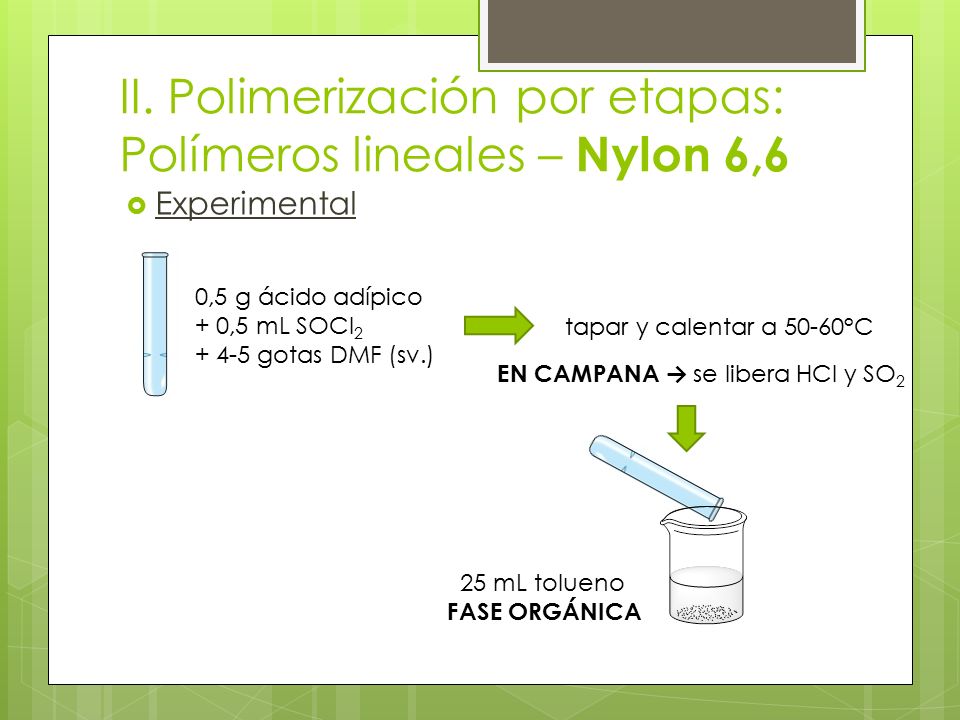

5 II. Polimerización por etapas: Polímeros lineales – Nylon 6,6
Experimental 0,5 g ácido adípico + 0,5 mL SOCl2 + 4-5 gotas DMF (sv.) tapar y calentar a 50-60°C EN CAMPANA → se libera HCl y SO2 25 mL tolueno FASE ORGÁNICA

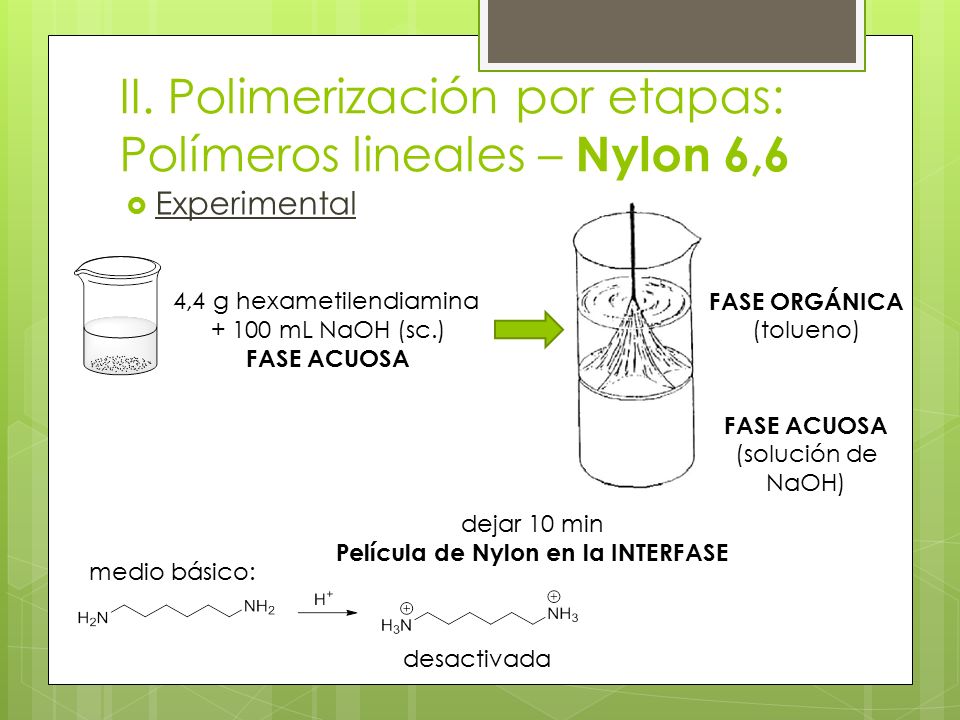

6 II. Polimerización por etapas: Polímeros lineales – Nylon 6,6
Experimental 4,4 g hexametilendiamina + 100 mL NaOH (sc.) FASE ACUOSA FASE ORGÁNICA (tolueno) FASE ACUOSA (solución de NaOH) dejar 10 min Película de Nylon en la INTERFASE medio básico: desactivada

7 II. Polimerización por etapas: Polímeros entrecruzados - bakelita
Estructura: resina fenol-formaldehído Experimental: 1 g fenol + 6 gotas NH3 (medio básico) + 4 mL formaldehído + hexametilentetramina (exc. de formaldehído) → entrecruzar

8 II. Polimerización por etapas: Polímeros entrecruzados - bakelita
Experimental: calentar en baño de agua min enfriar y decantar líquido sólido calentar en baño de agua min, enfriar y decantar SOLUBILIDAD + entrecruzado + insoluble líquido sólido

9 II. Polímeros entrecruzados – resina urea-formaldehído
Reacción: unidades repetitivas: -NCH2N- Resina que una vez moldeada, no se ablanda con el calor, sino que se endurece. Se utilizan en adhesivos, acabados, MDF.

10 II. Polímeros entrecruzados – resina urea-formaldehído
Experimental: reflujar 2 hs concentrar en rotavap calentar a 90°C 15 min 100 g resina + 3g alcohol furfurílico + 1,5 g aserrín + 0,1 g CaPO4 + 0,035 g trietanolamina 13 g formaldehído 37% + 6 g urea RESINA

11 III. Polimerización en cadena: Entrecruzamiento de resinas poliéster insaturadas
Los poliésteres insaturados son polímeros formados por la reacción de polioles (etilenglicol) con diácidos saturados o insaturados (ácido maleico, ácido ftálico).

12 III. Polimerización en cadena: Entrecruzamiento de resinas poliéster insaturadas
El uso de poliésteres insaturados y aditivos como el estireno disminuyen la viscosidad de la resina. La resina inicialmente líquida se convierte en sólida a través del entrecruzamiento. Esto se logra mediante la generación de radicales libres en los enlaces insaturados, que propagan una reacción en cadena, uniéndolos. estireno

13 III. Polimerización en cadena: Entrecruzamiento de resinas poliéster insaturadas
La iniciación se induce por el agregado de compuestos que fácilmente se descomponen en radicales libres como los peróxidos orgánicos (peróxido de benzoilo).

14 III. Polimerización en cadena: Entrecruzamiento de resinas poliéster insaturadas
Experimental: 25 g resina comercial en estireno + 0,5 mL iniciador No generar burbujas! MOLDES! entrecruza → solido

15 IV. Análisis de materiales poliméricos
Muestra incógnita realizar ensayos de: Solubilidad → diferentes sv. en frío y calor Fusión → en papel aluminio sobre manta Lineal o entrecruzado Ignición → quemar sobre espátula Alifático o aromático Pirólisis → calentar tubo a llama directa Presencia de Cl (ácido) o N (básico) Test de Bielstein → color de la llama con alambre de Cu Presencia de Cl Densidad → flota o se hunde en diferentes sc. Ensayo de Griess

16 IV. Análisis de materiales poliméricos
Muestra incógnita realizar ensayos de: Ensayo de Griess a-naftilamina colorante azo color rosa ácido sulfanílico sal de diazonio Ensayo para detectar la presencia de NO2- en solución Se agrega AcOH para generar el ácido nitroso
