Sistemas de Información I 2016 Prof. Roberto García.

Presentación del tema: "Sistemas de Información I 2016 Prof. Roberto García."— Transcripción de la presentación:

1 Sistemas de Información I 2016 Prof. Roberto García

2 Introducción a S.I. I Clase 1

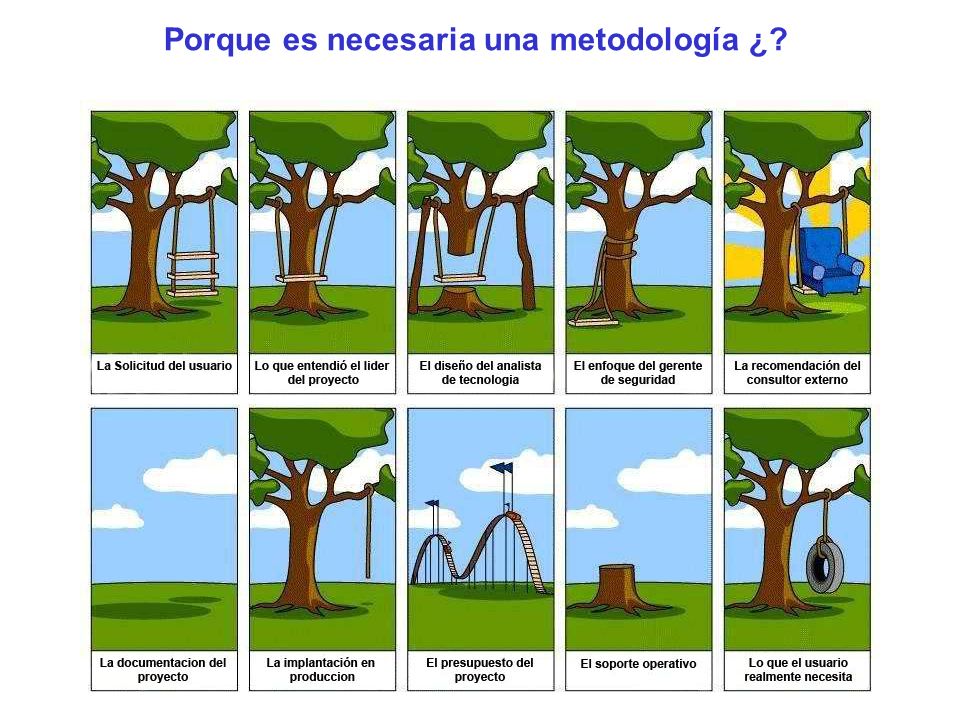

3 Porque es necesaria una metodología ¿?

4

5 Modelos Clase 1

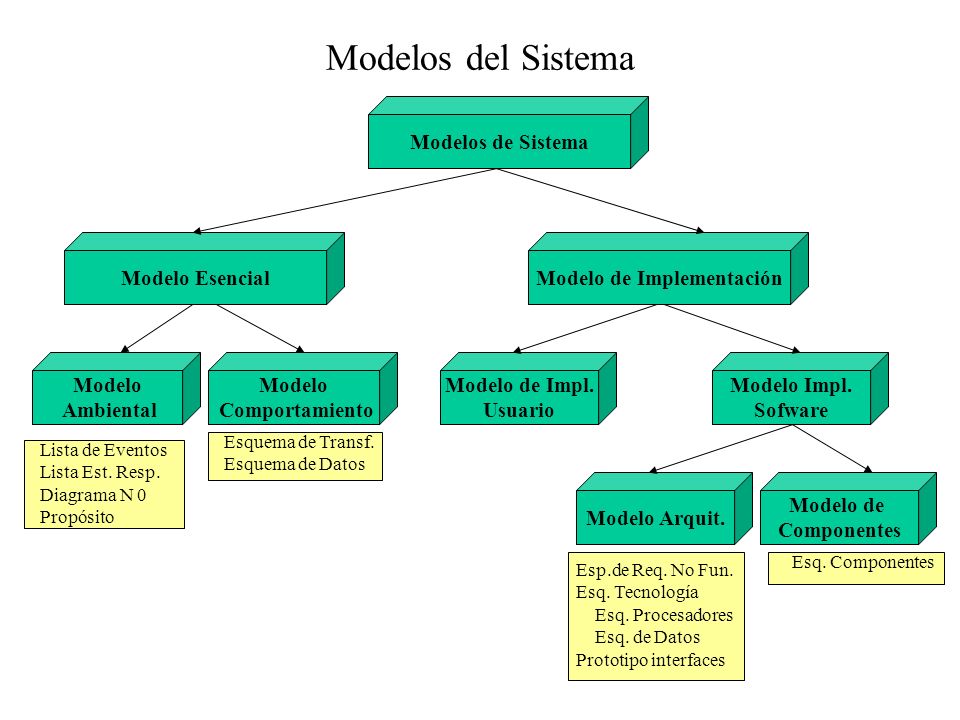

6 Modelos del Sistema Modelos de Sistema Modelo EsencialModelo de Implementación Modelo Ambiental Modelo Comportamiento Modelo de Impl. Usuario Modelo Impl. Sofware Modelo Arquit. Modelo de Componentes Lista de Eventos Lista Est. Resp. Diagrama N 0 Propósito Esquema de Transf. Esquema de Datos Esp.de Req. No Fun. Esq. Tecnología Esq. Procesadores Esq. de Datos Prototipo interfaces Esq. Componentes

7 Ciclos de Vida Clase 2

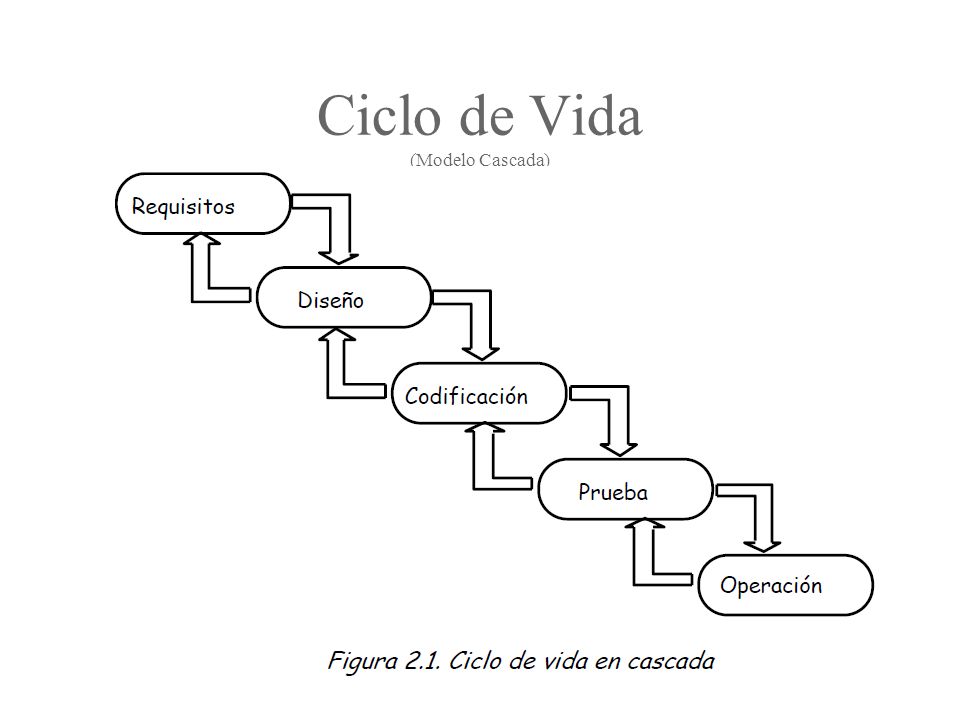

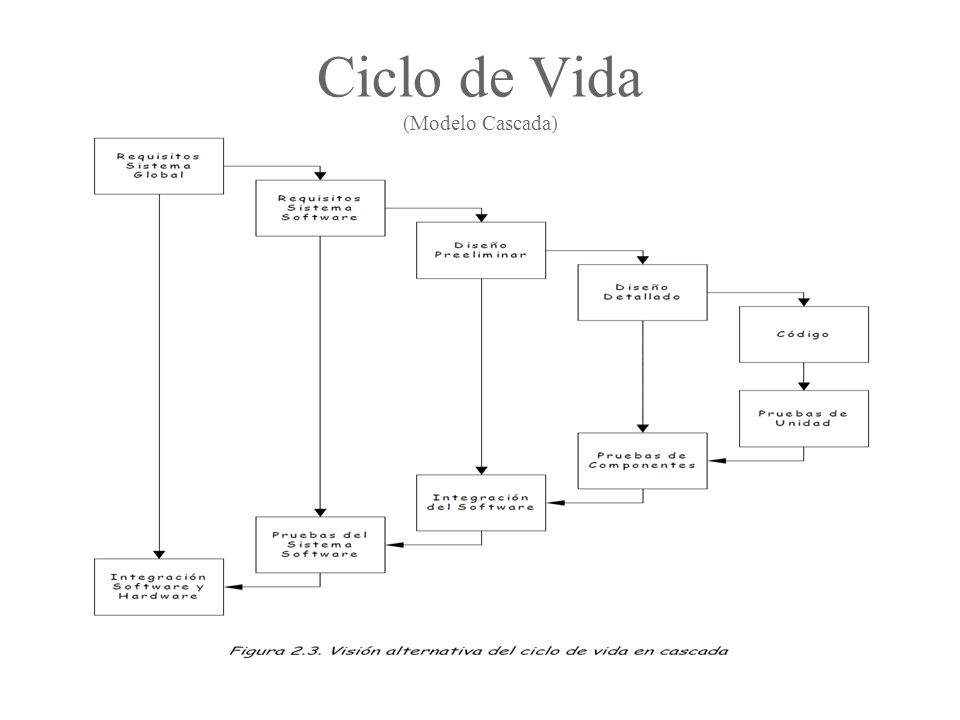

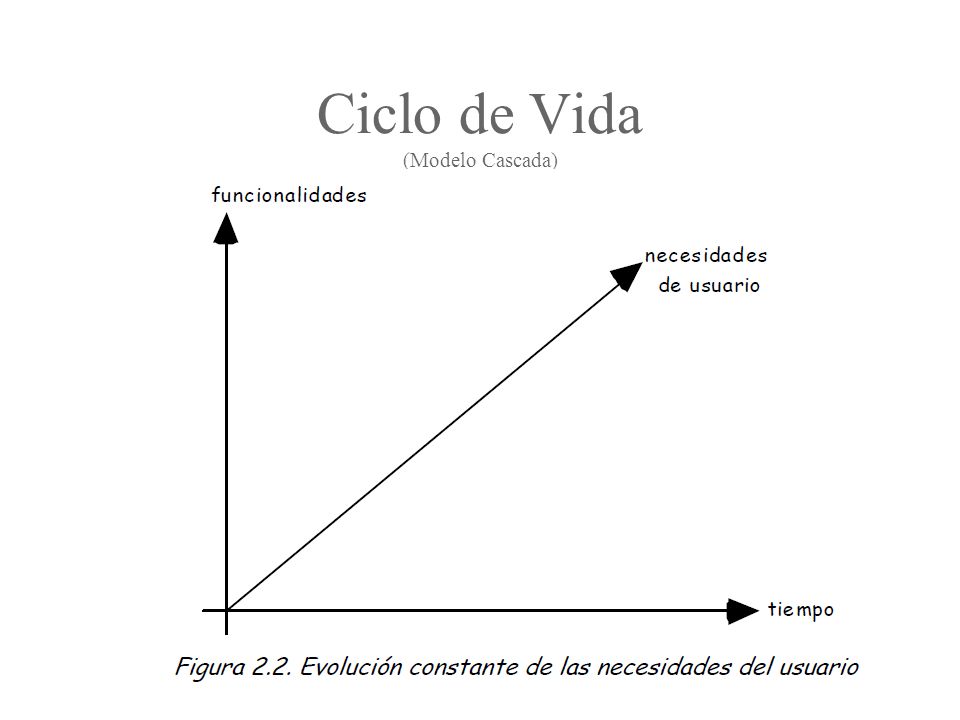

8 Ciclo de Vida (Modelo Cascada)

9

10

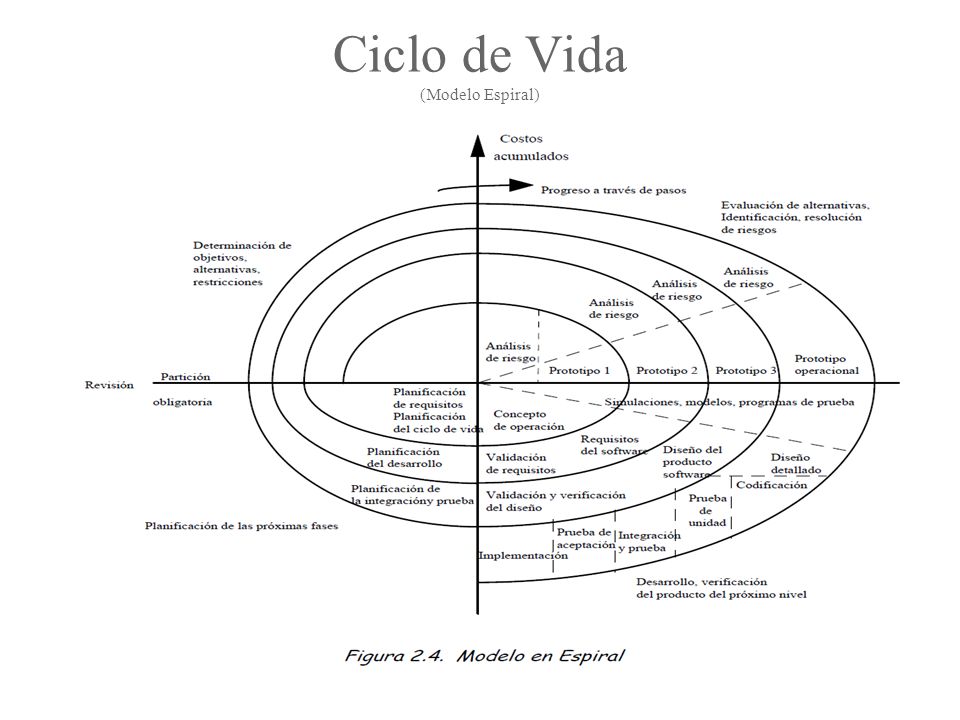

11 Ciclo de Vida (Modelo Espiral)

12 Marcos Teóricos y Prácticos Clase 2

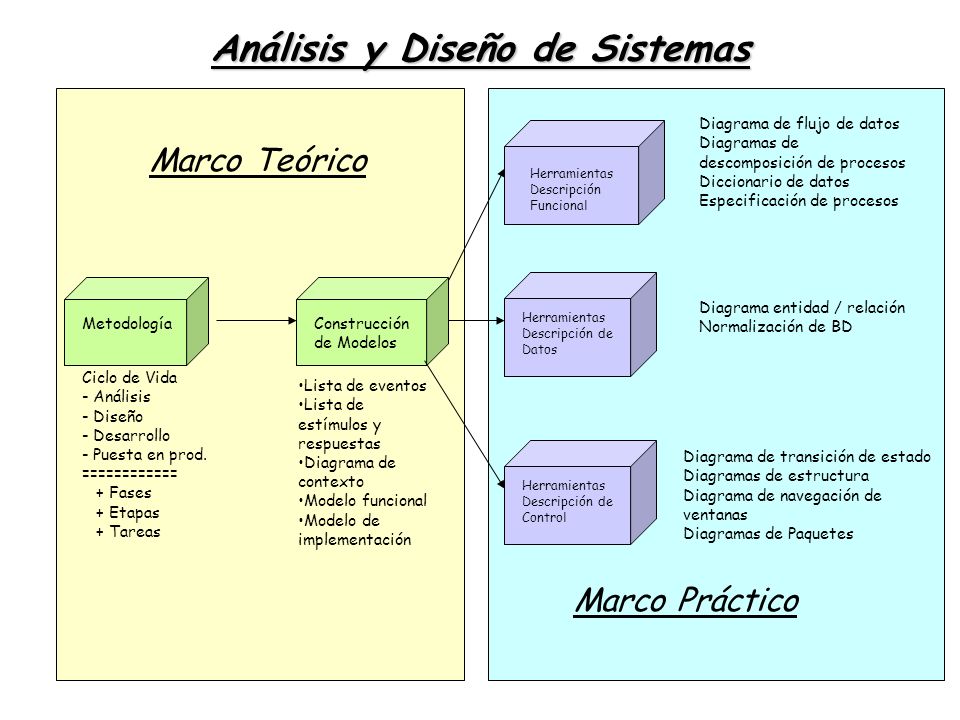

13 Análisis y Diseño de Sistemas Construcción de Modelos Herramientas Descripción Funcional Metodología Ciclo de Vida - Análisis - Diseño - Desarrollo - Puesta en prod. ============ + Fases + Etapas + Tareas Diagrama de flujo de datos Diagramas de descomposición de procesos Diccionario de datos Especificación de procesos Herramientas Descripción de Datos Diagrama entidad / relación Normalización de BD Herramientas Descripción de Control Diagrama de transición de estado Diagramas de estructura Diagrama de navegación de ventanas Diagramas de Paquetes Lista de eventos Lista de estímulos y respuestas Diagrama de contexto Modelo funcional Modelo de implementación Marco Teórico Marco Práctico

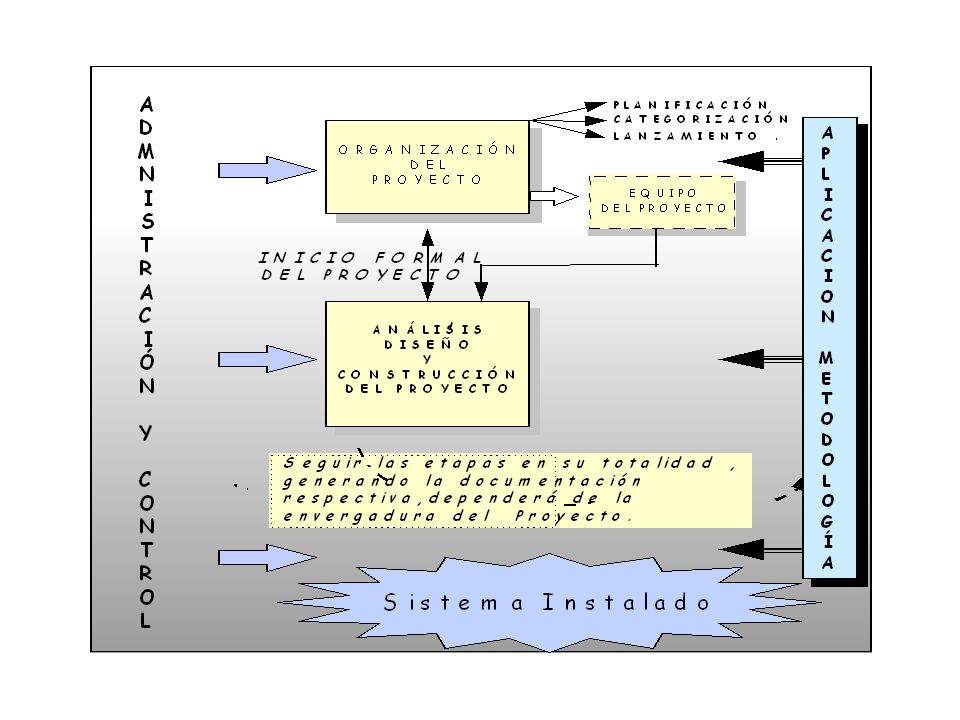

14 Metodología a Aplicar Clase 3 a Clase 5

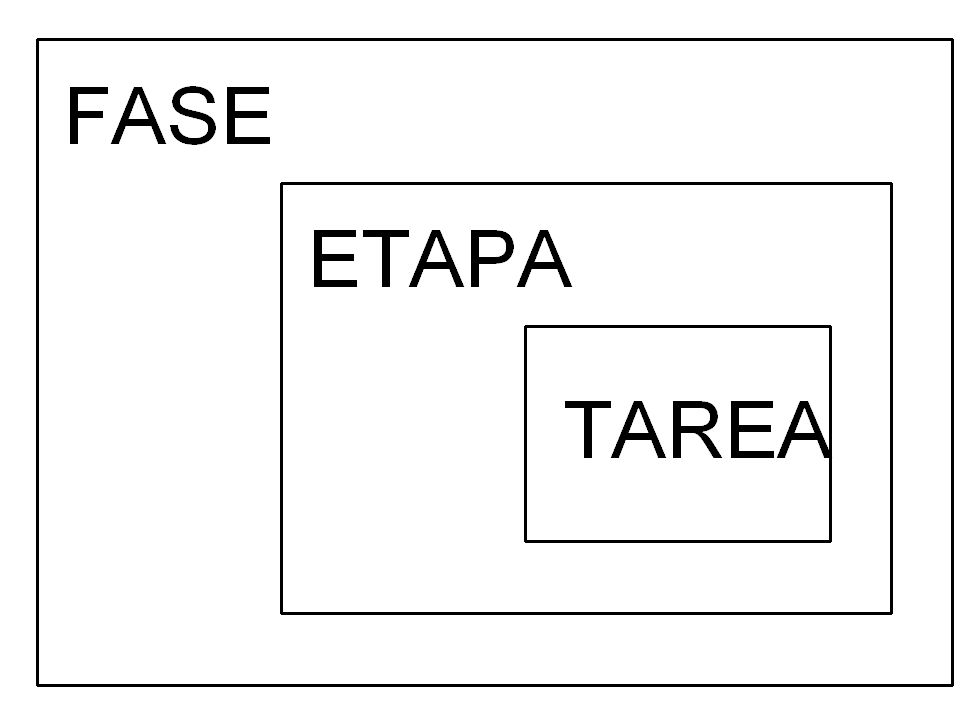

15

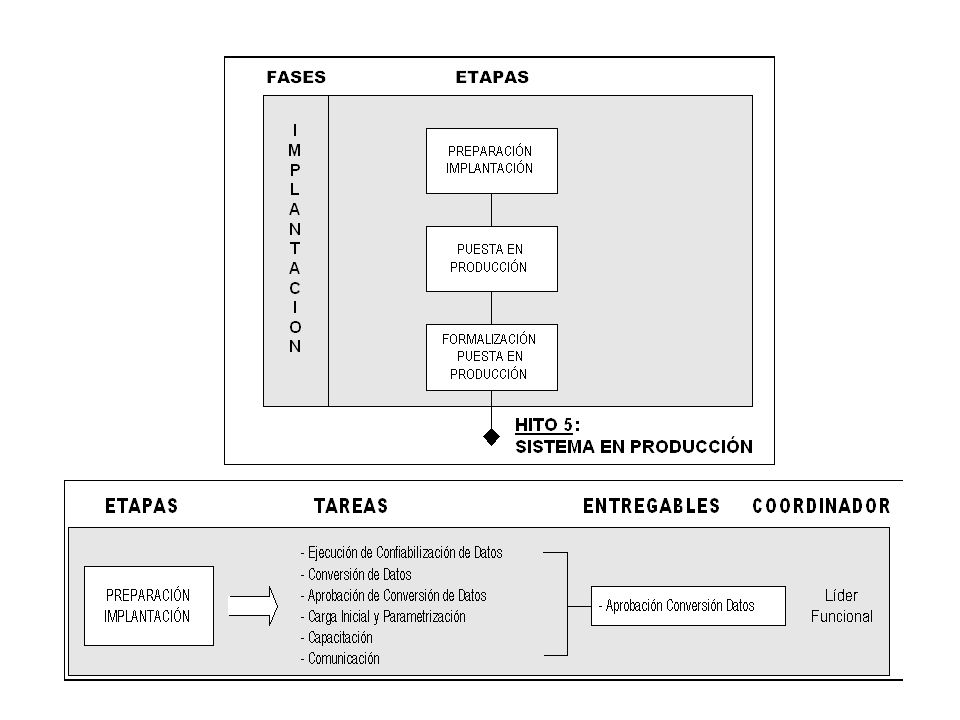

16

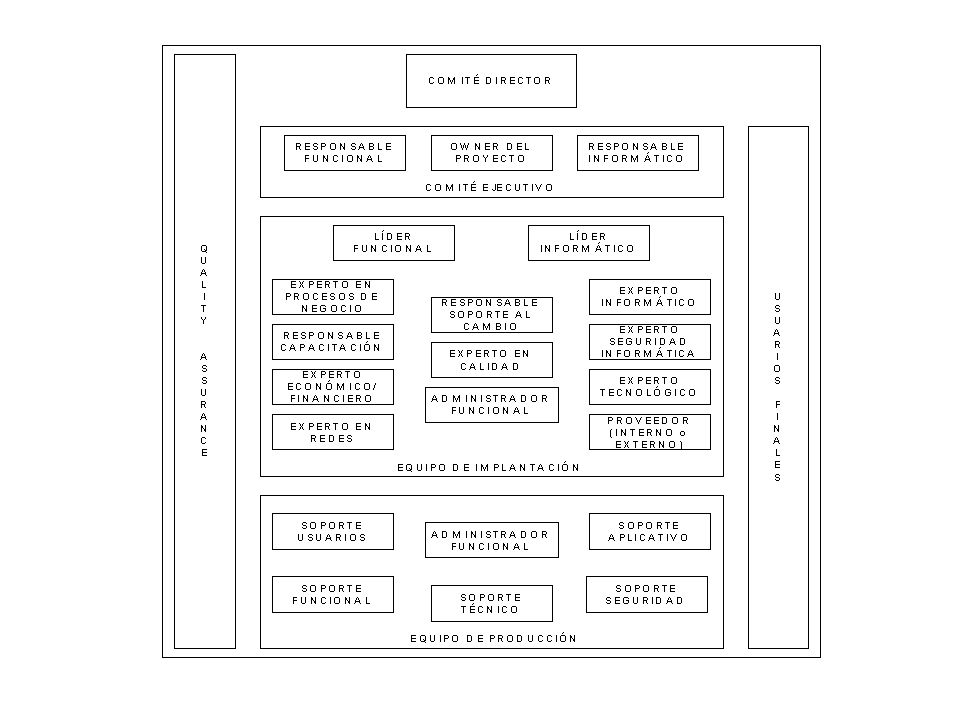

17

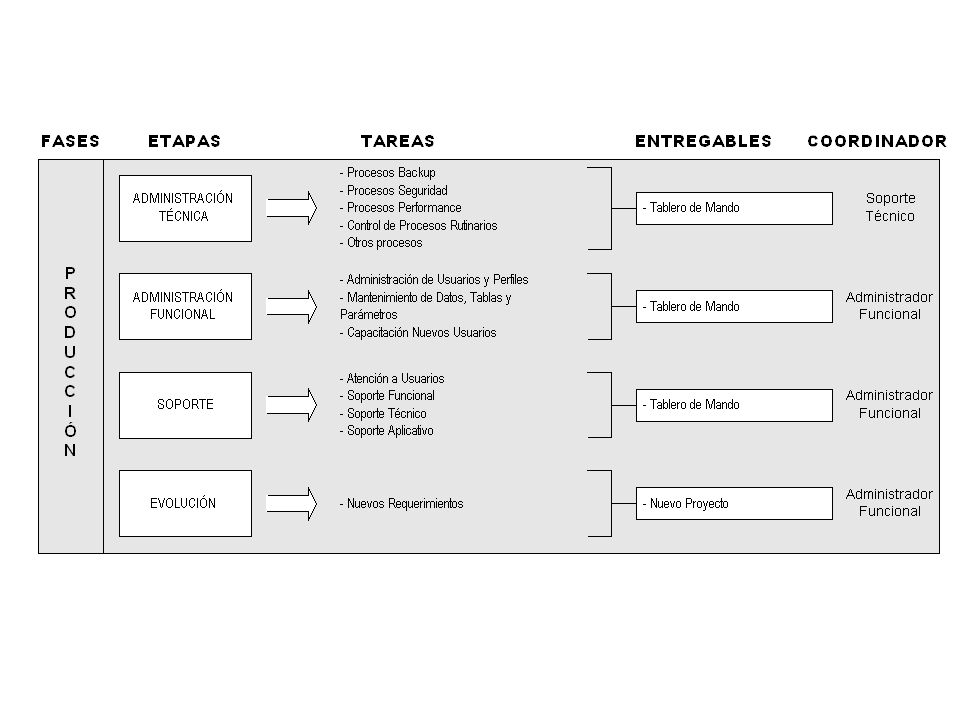

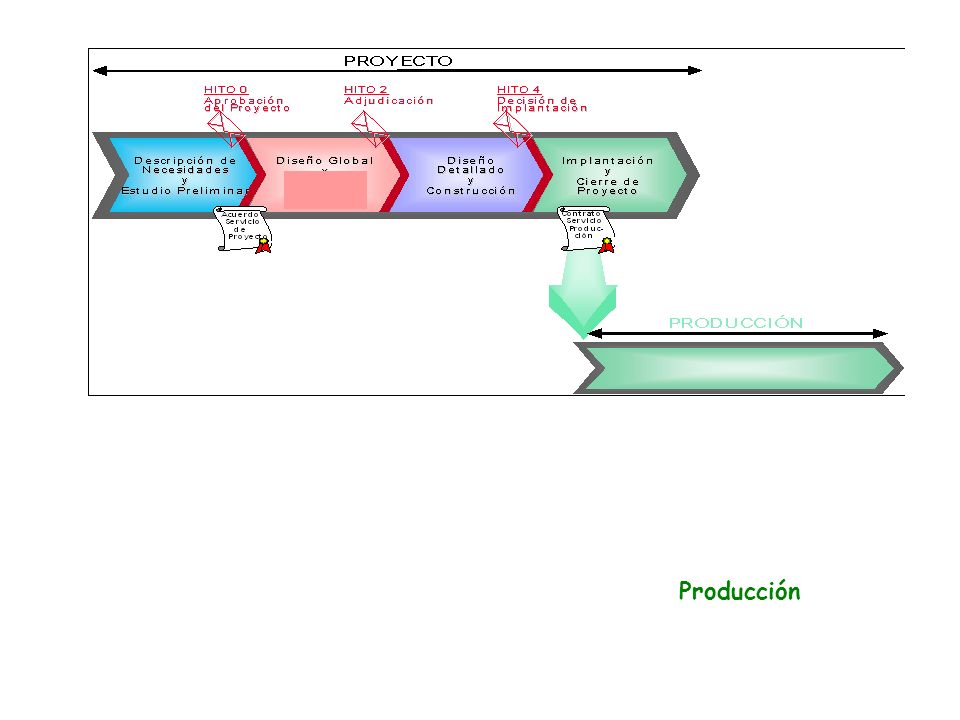

18 Producción

19 Descripción de las Necesidades Ejemplo Sistemas de Compras Clase 9 y 10

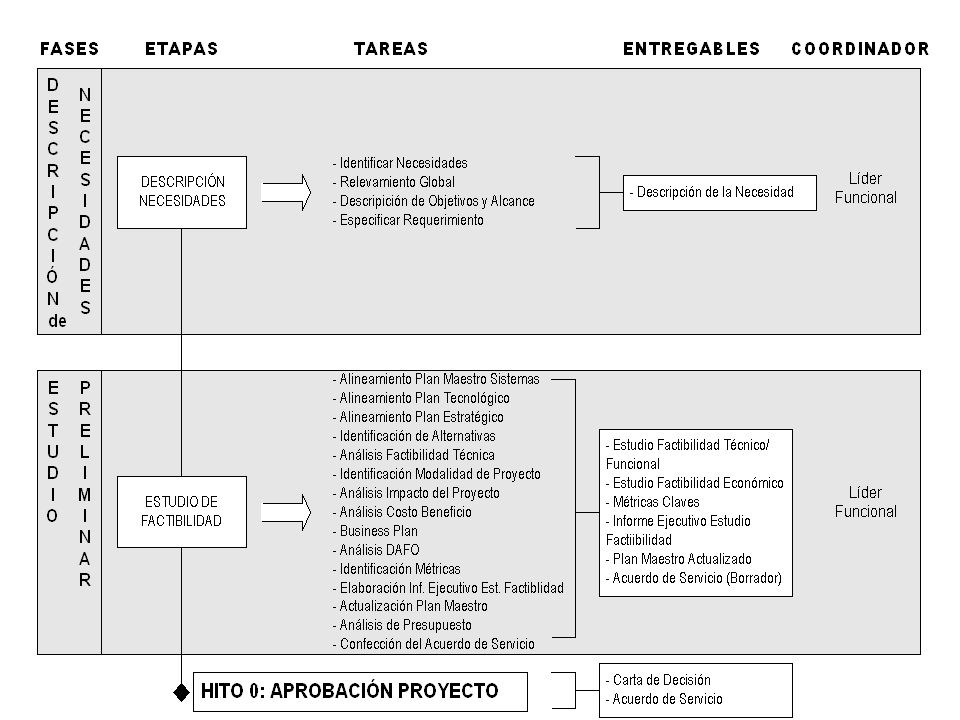

20

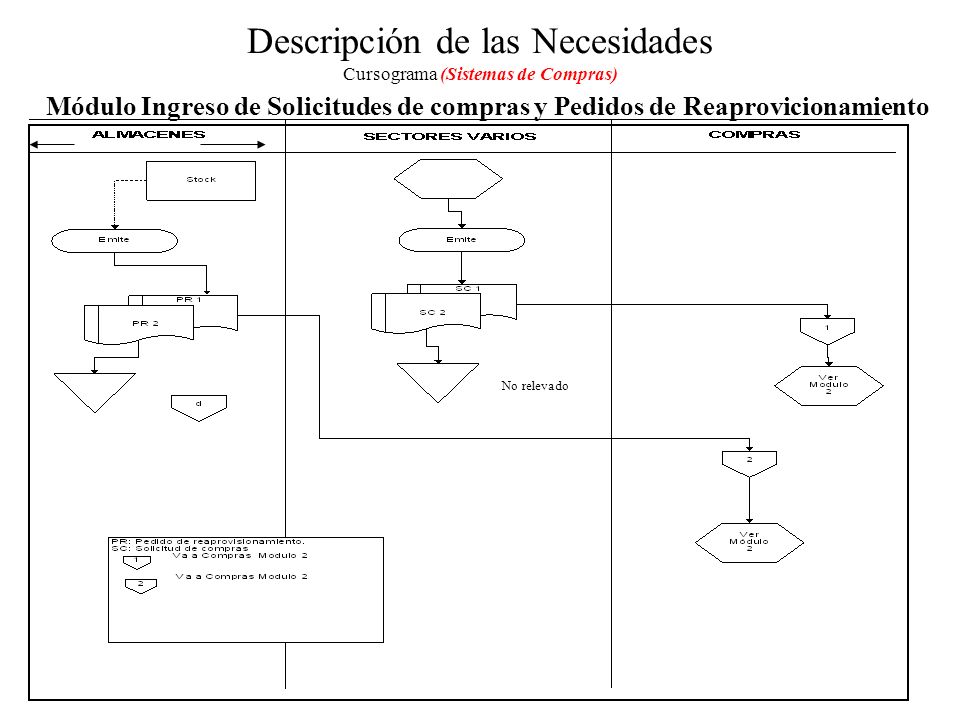

21 No relevado Módulo Ingreso de Solicitudes de compras y Pedidos de Reaprovicionamiento Descripción de las Necesidades Cursograma (Sistemas de Compras)

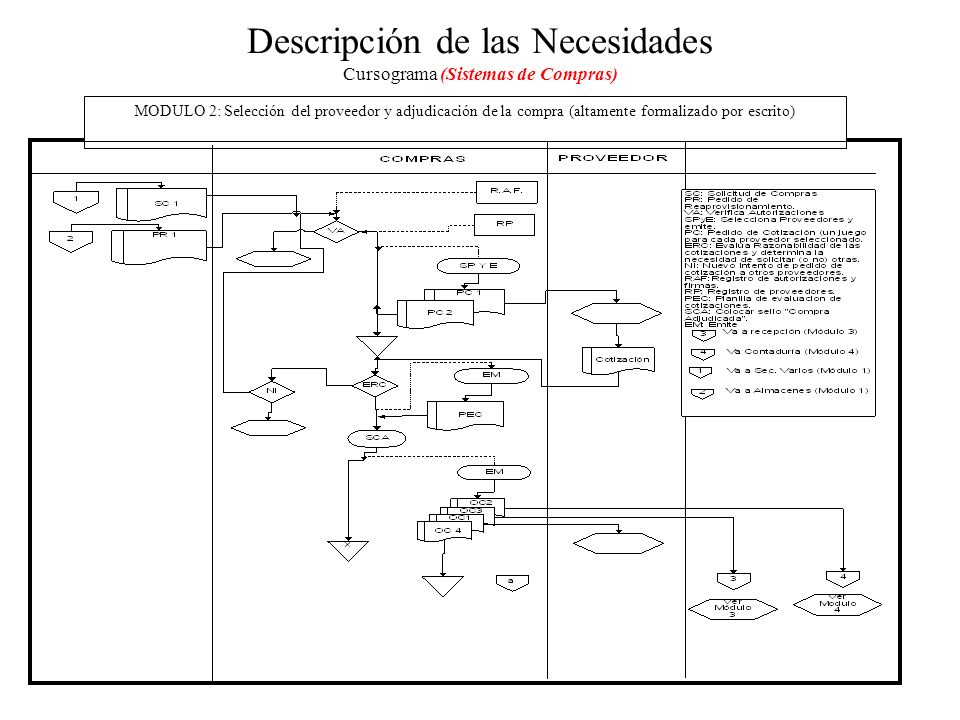

22 MODULO 2: Selección del proveedor y adjudicación de la compra (altamente formalizado por escrito) Descripción de las Necesidades Cursograma (Sistemas de Compras)

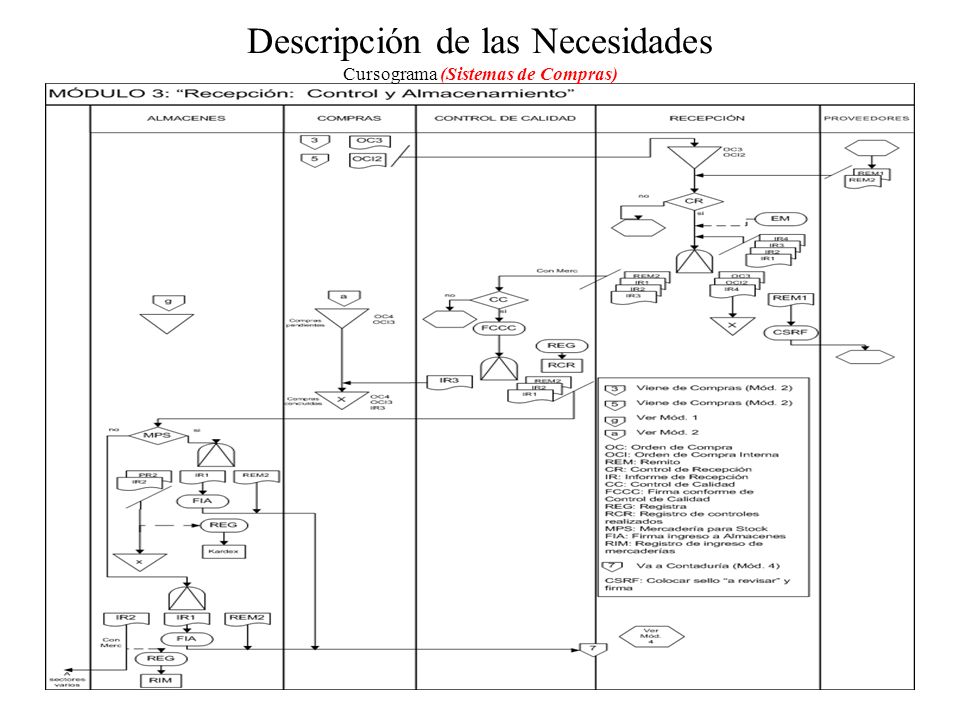

23

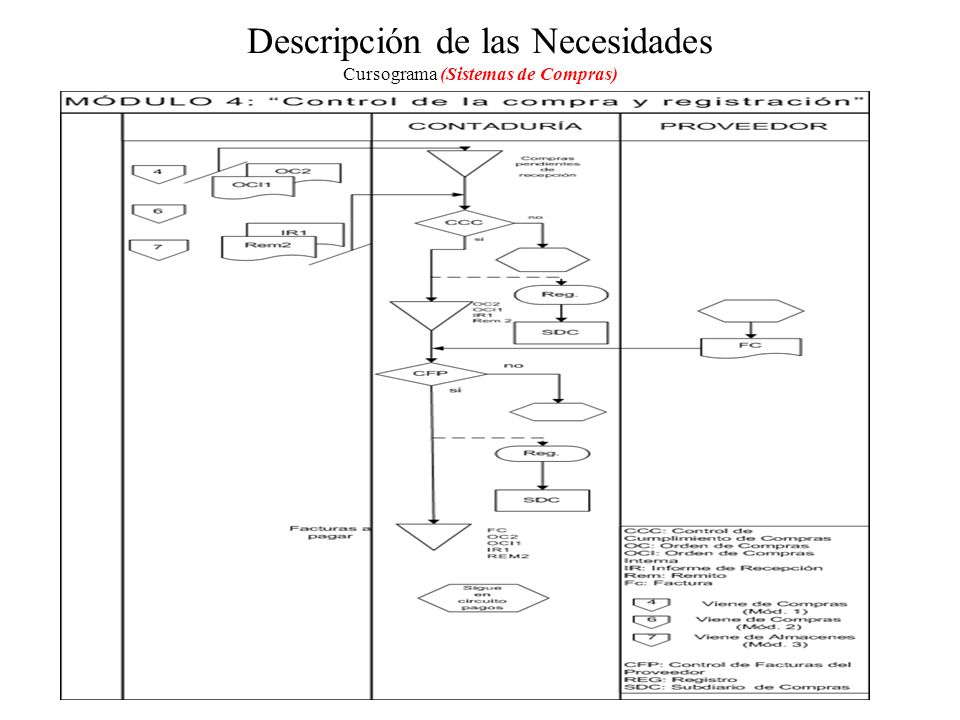

24

25

26 Documentos de Estudio de Factibilidad Clase 13 y 14

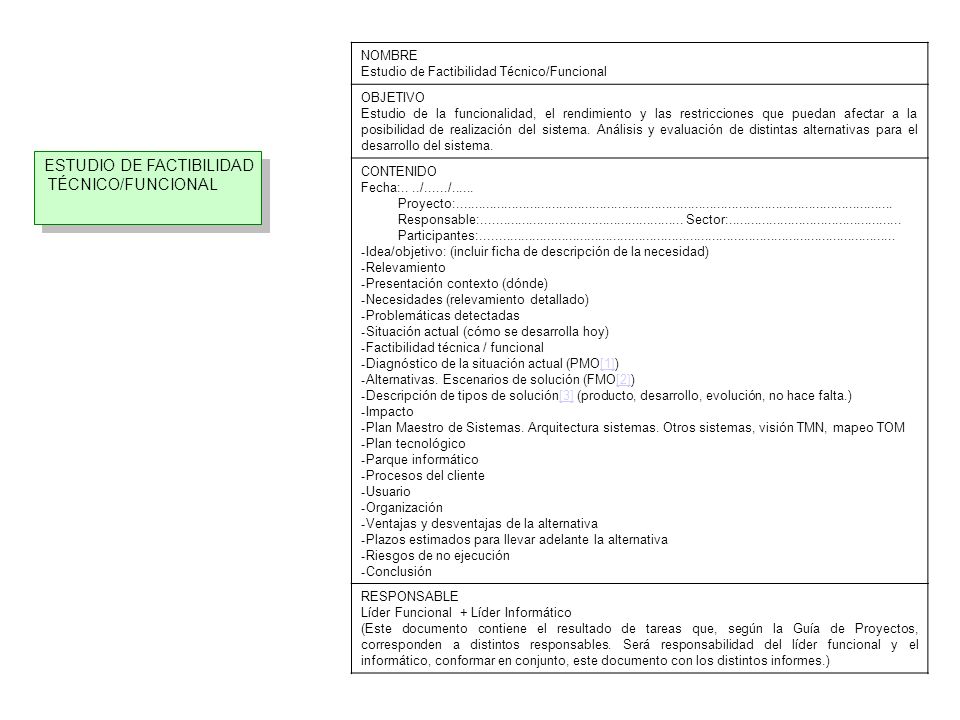

27 NOMBRE Estudio de Factibilidad Técnico/Funcional OBJETIVO Estudio de la funcionalidad, el rendimiento y las restricciones que puedan afectar a la posibilidad de realización del sistema. Análisis y evaluación de distintas alternativas para el desarrollo del sistema. CONTENIDO Fecha:..../....../...... Proyecto:....................................................................................................................... Responsable:....................................................... Sector:............................................... Participantes:................................................................................................................. - Idea/objetivo: (incluir ficha de descripción de la necesidad) - Relevamiento - Presentación contexto (dónde) - Necesidades (relevamiento detallado) - Problemáticas detectadas - Situación actual (cómo se desarrolla hoy) - Factibilidad técnica / funcional - Diagnóstico de la situación actual (PMO[1])[1] - Alternativas. Escenarios de solución (FMO[2])[2] - Descripción de tipos de solución[3] (producto, desarrollo, evolución, no hace falta.)[3] - Impacto - Plan Maestro de Sistemas. Arquitectura sistemas. Otros sistemas, visión TMN, mapeo TOM - Plan tecnológico - Parque informático - Procesos del cliente - Usuario - Organización - Ventajas y desventajas de la alternativa - Plazos estimados para llevar adelante la alternativa - Riesgos de no ejecución - Conclusión RESPONSABLE Líder Funcional + Líder Informático (Este documento contiene el resultado de tareas que, según la Guía de Proyectos, corresponden a distintos responsables. Será responsabilidad del líder funcional y el informático, conformar en conjunto, este documento con los distintos informes.) ESTUDIO DE FACTIBILIDAD TÉCNICO/FUNCIONAL ESTUDIO DE FACTIBILIDAD TÉCNICO/FUNCIONAL

28 ESTUDIO DE FACTIBILIDAD TÉCNICO/FUNCIONAL ESTUDIO DE FACTIBILIDAD TÉCNICO/FUNCIONAL NOMBRE Estudio de Factibilidad Económica OBJETIVO Estudio de inversiones y gastos frente al beneficio final producido por el sistema. CONTENIDO Fecha:..../....../...... Proyecto:....................................................................................................................... Responsable:....................................................... Sector:............................................... Participantes:................................................................................................................. - Contexto - Alternativas. Escenarios posibles - Contexto - Inversiones y gastos del proyecto - Beneficios - Valor actual neto - Tasa interna de retorno - Período de recupero - Máxima necesidad de fondos y años en los que ocurre - Estado de resultados proyectado - Cash flow proyectado - Conclusión RESPONSABLE Líder funcional con colaboración del líder informático y de un experto económico.

29 Cuestionario Fase de descripción de las necesidades. 1.- Cual es su objetivo? 2.- Que tareas debe realizar un analista de sistema? 3.- Que herramienta/s debe utilizar 4.- Identifique los entregables que documenta la completitud de la fase

30 Fase de Diseño Global Clase 15 a 20

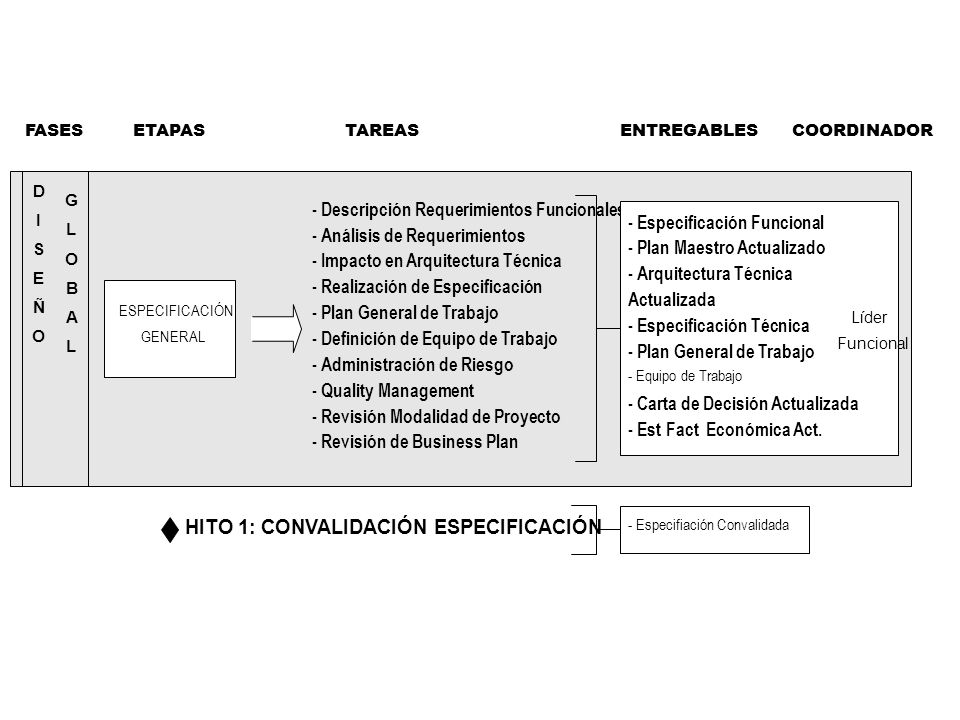

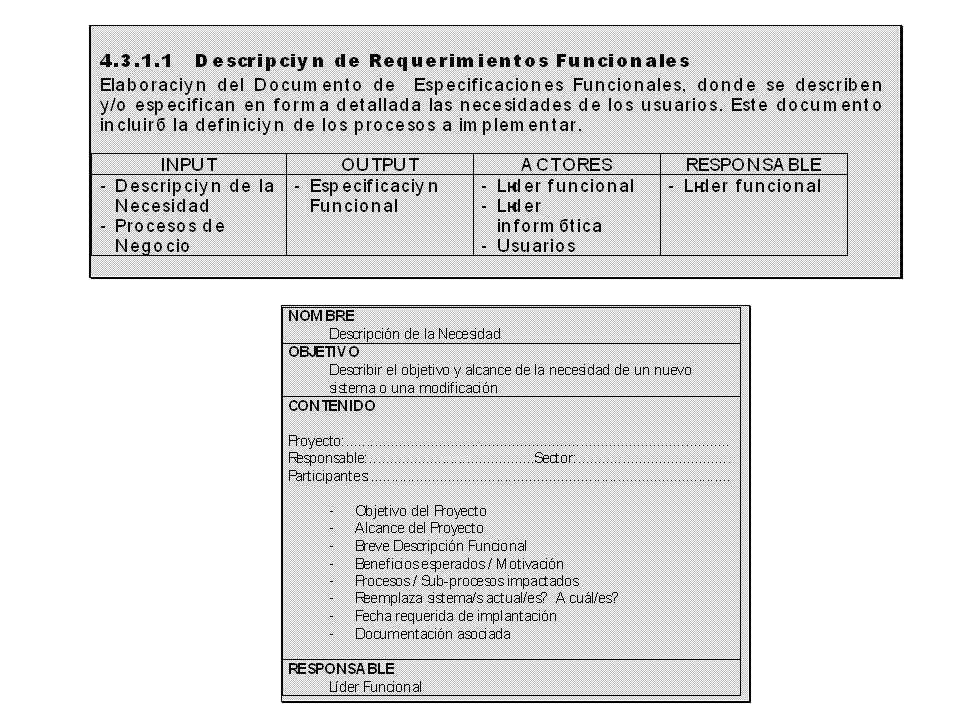

31 ESPECIFICACIÓN GENERAL - Descripción Requerimientos Funcionales - Análisis de Requerimientos - Impacto en Arquitectura Técnica - Realización de Especificación - Plan General de Trabajo - Definición de Equipo de Trabajo - Administración de Riesgo - Quality Management - Revisión Modalidad de Proyecto - Revisión de Business Plan - Especificación Funcional - Plan Maestro Actualizado - Arquitectura Técnica Actualizada - Especificación Técnica - Plan General de Trabajo - Equipo de Trabajo - Carta de Decisión Actualizada - Est Fact Económica Act. HITO 1: CONVALIDACIÓN ESPECIFICACIÓN - Especifiación Convalidada Líder Funcional G L O B A L D I S E Ñ O ETAPASTAREASENTREGABLESCOORDINADORFASES

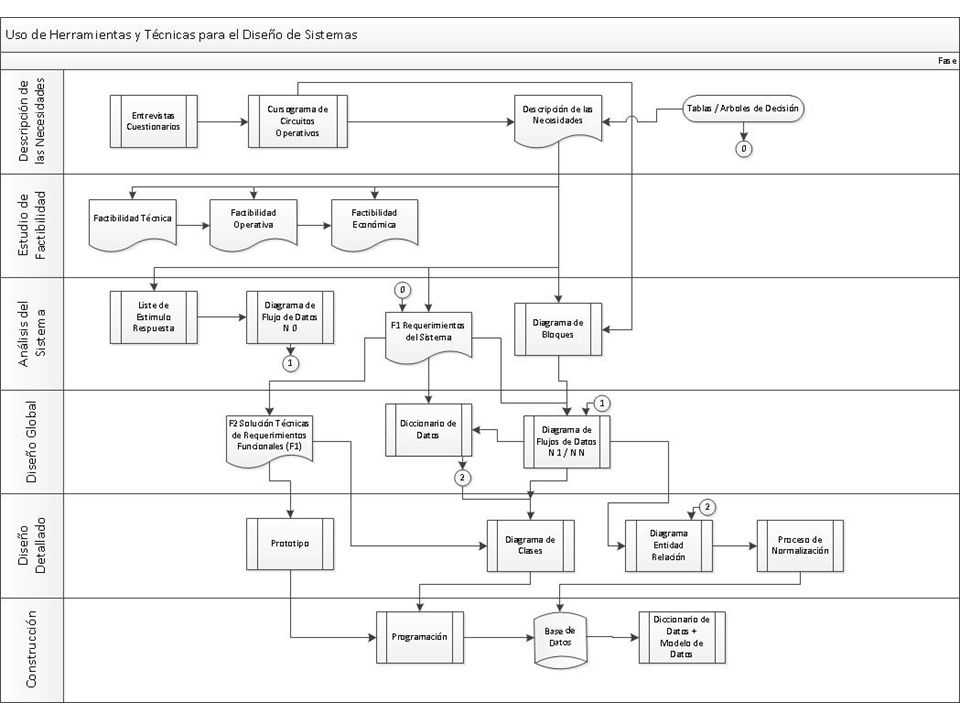

32 Herramientas de Diseño

33

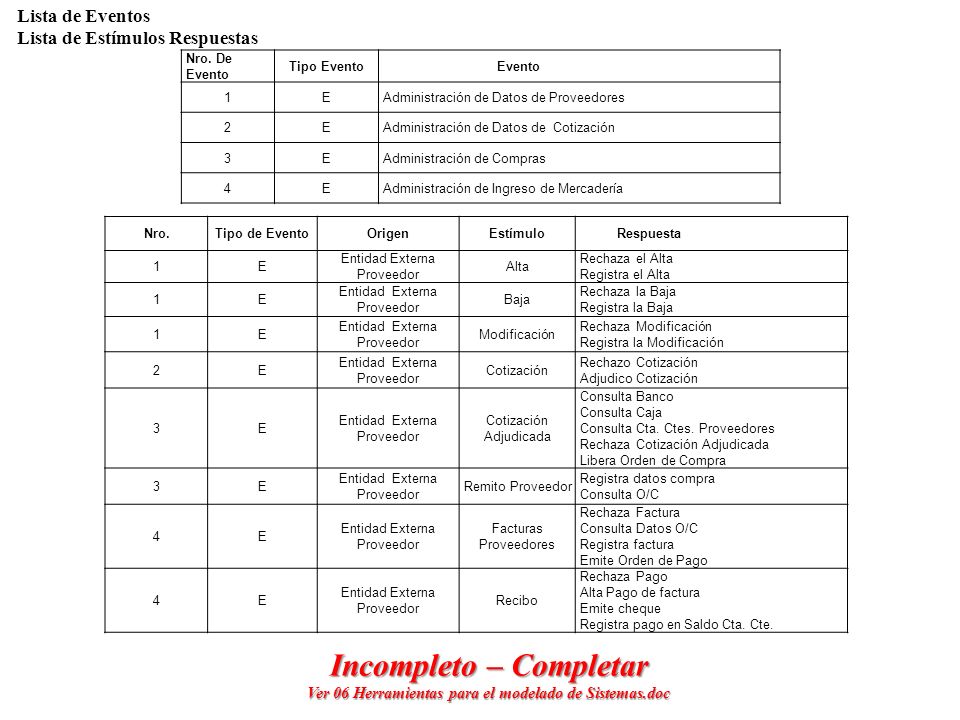

34 Lista de Eventos y Estimulo - Respuesta

35 Nro. De Evento Tipo Evento Evento 1EAdministración de Datos de Proveedores 2EAdministración de Datos de Cotización 3EAdministración de Compras 4EAdministración de Ingreso de Mercadería Nro.Tipo de EventoOrigenEstímulo Respuesta 1E Entidad Externa Proveedor Alta Rechaza el Alta Registra el Alta 1E Entidad Externa Proveedor Baja Rechaza la Baja Registra la Baja 1E Entidad Externa Proveedor Modificación Rechaza Modificación Registra la Modificación 2E Entidad Externa Proveedor Cotización Rechazo Cotización Adjudico Cotización 3E Entidad Externa Proveedor Cotización Adjudicada Consulta Banco Consulta Caja Consulta Cta. Ctes. Proveedores Rechaza Cotización Adjudicada Libera Orden de Compra 3E Entidad Externa Proveedor Remito Proveedor Registra datos compra Consulta O/C 4E Entidad Externa Proveedor Facturas Proveedores Rechaza Factura Consulta Datos O/C Registra factura Emite Orden de Pago 4E Entidad Externa Proveedor Recibo Rechaza Pago Alta Pago de factura Emite cheque Registra pago en Saldo Cta. Cte. Lista de Eventos Lista de Estímulos Respuestas Incompleto – Completar Ver 06 Herramientas para el modelado de Sistemas.doc Ver 06 Herramientas para el modelado de Sistemas.doc

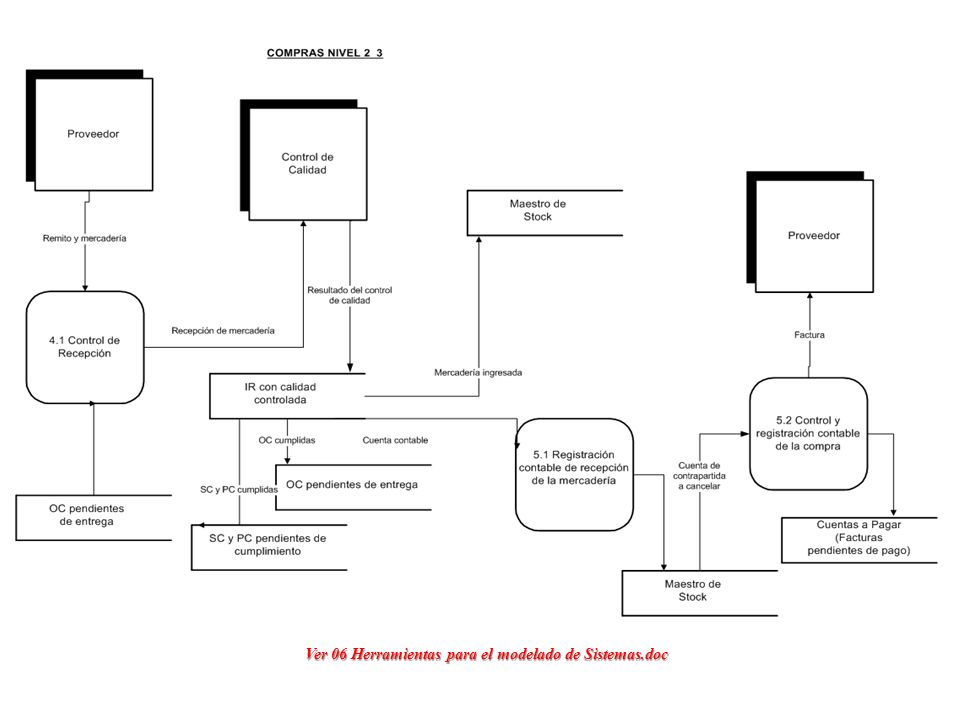

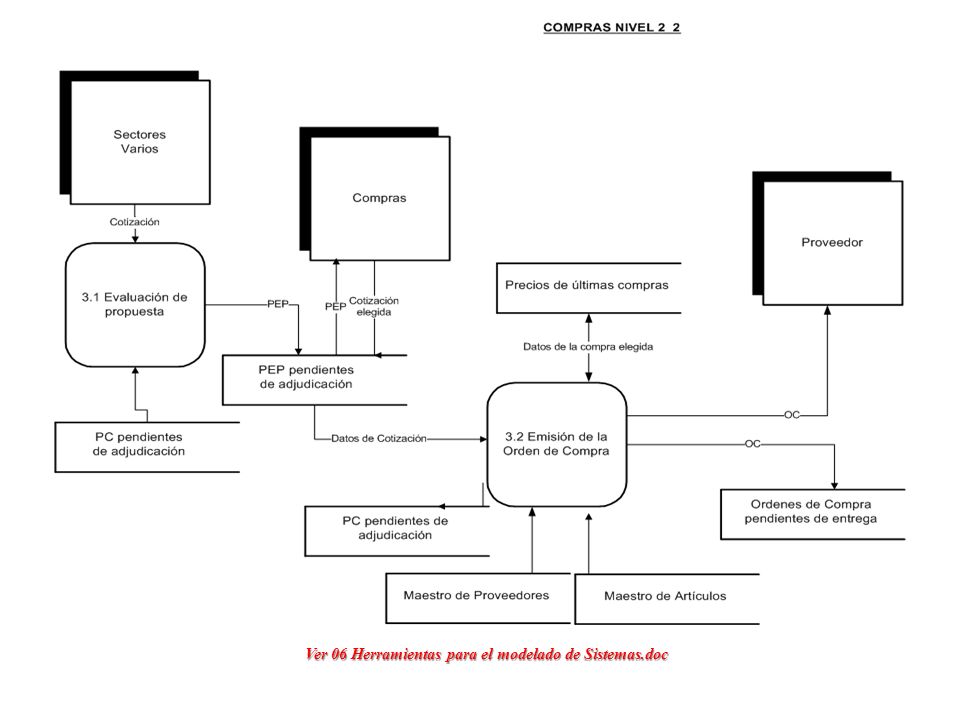

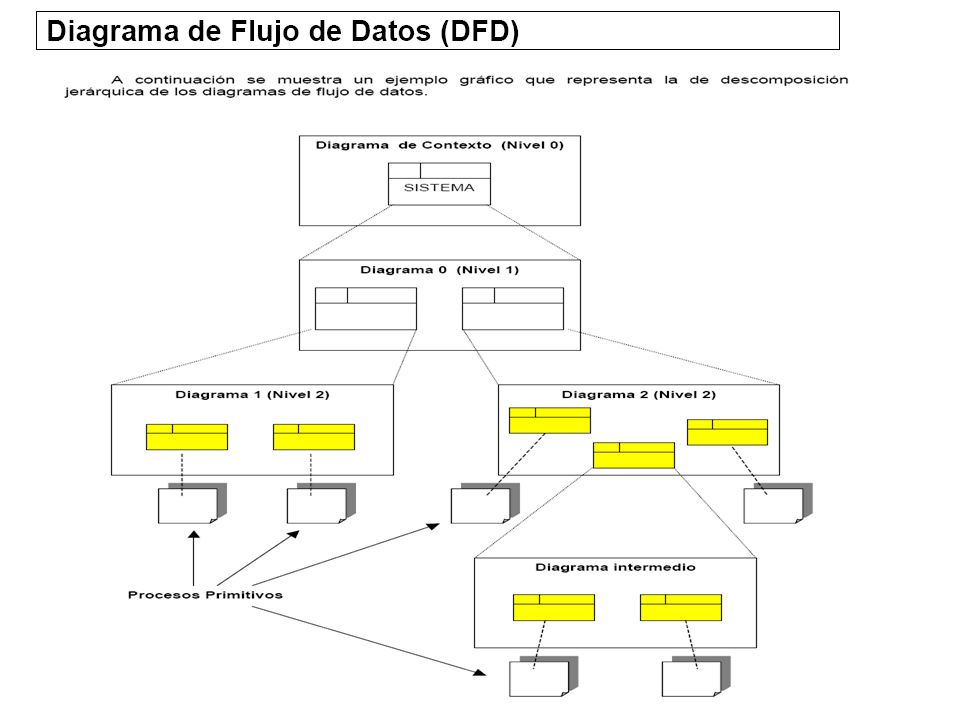

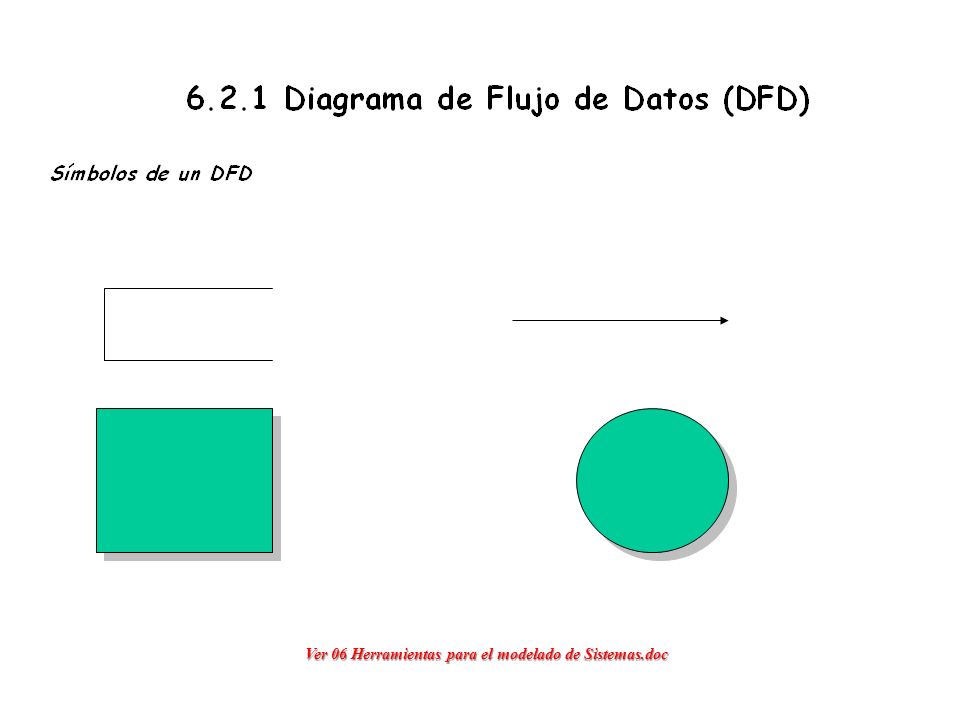

36 Diagrama de Flujo de Datos

37 Ver 06 Herramientas para el modelado de Sistemas.doc

38

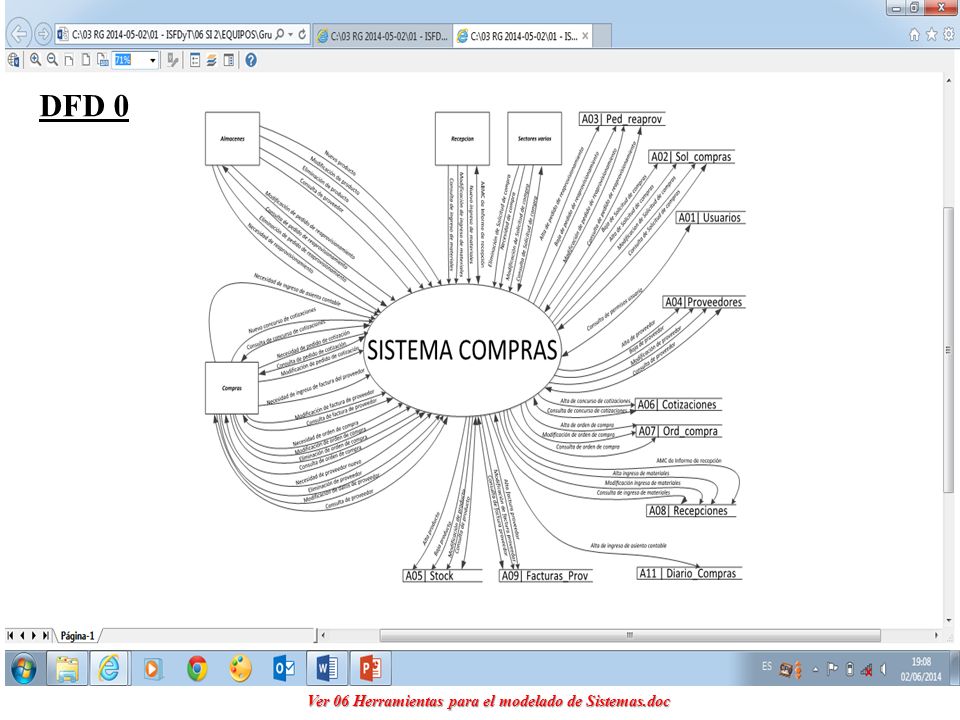

39 Ver 06 Herramientas para el modelado de Sistemas.doc Ver 06 Herramientas para el modelado de Sistemas.doc DFD 0

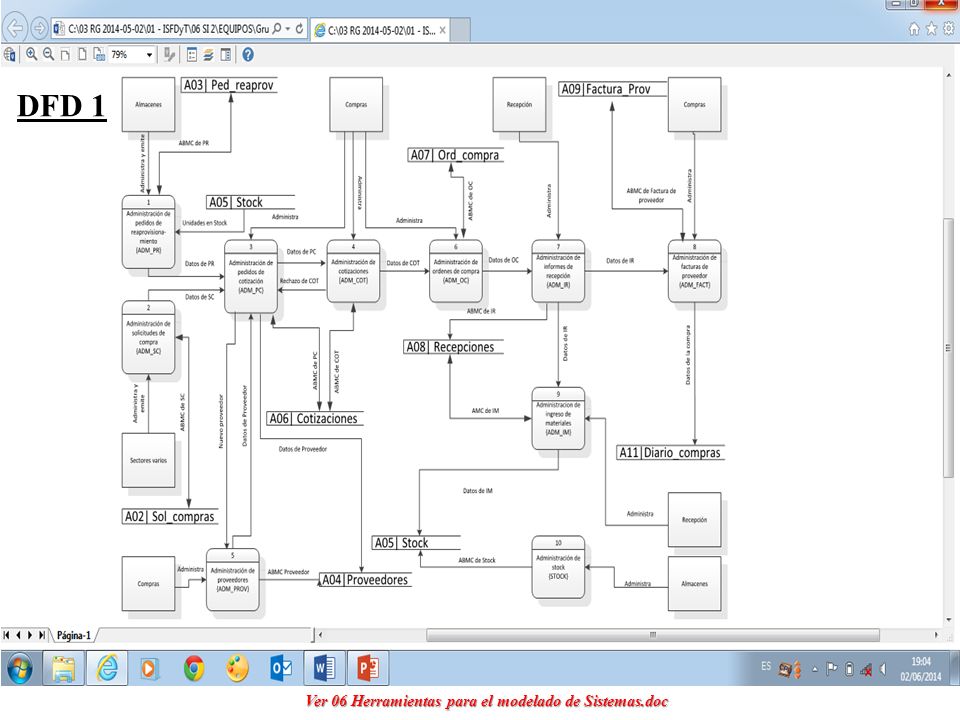

40 Ver 06 Herramientas para el modelado de Sistemas.doc DFD 1

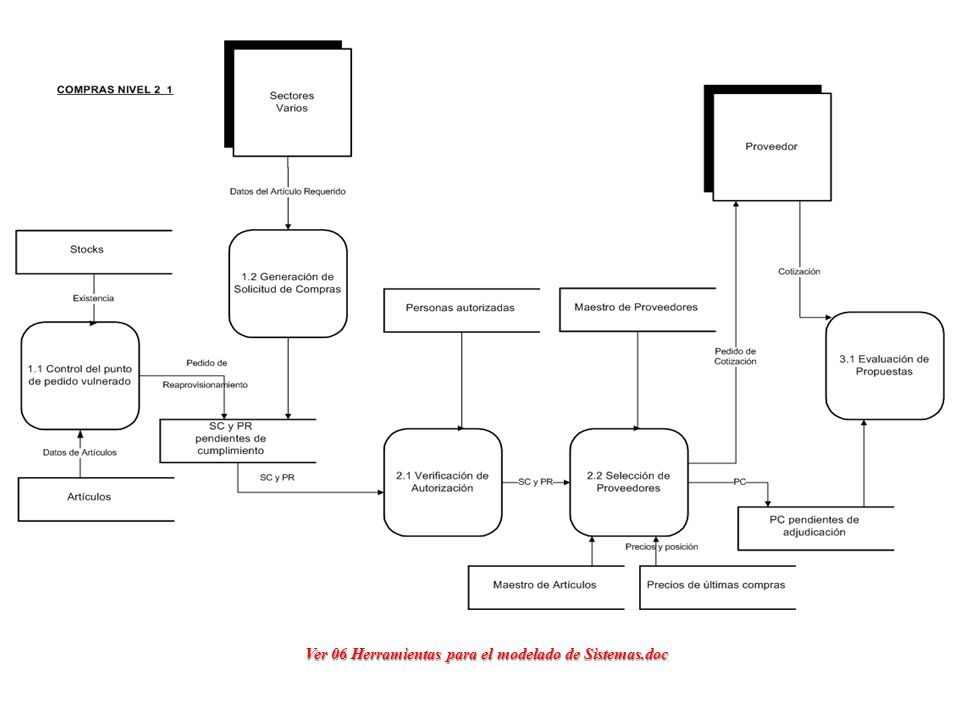

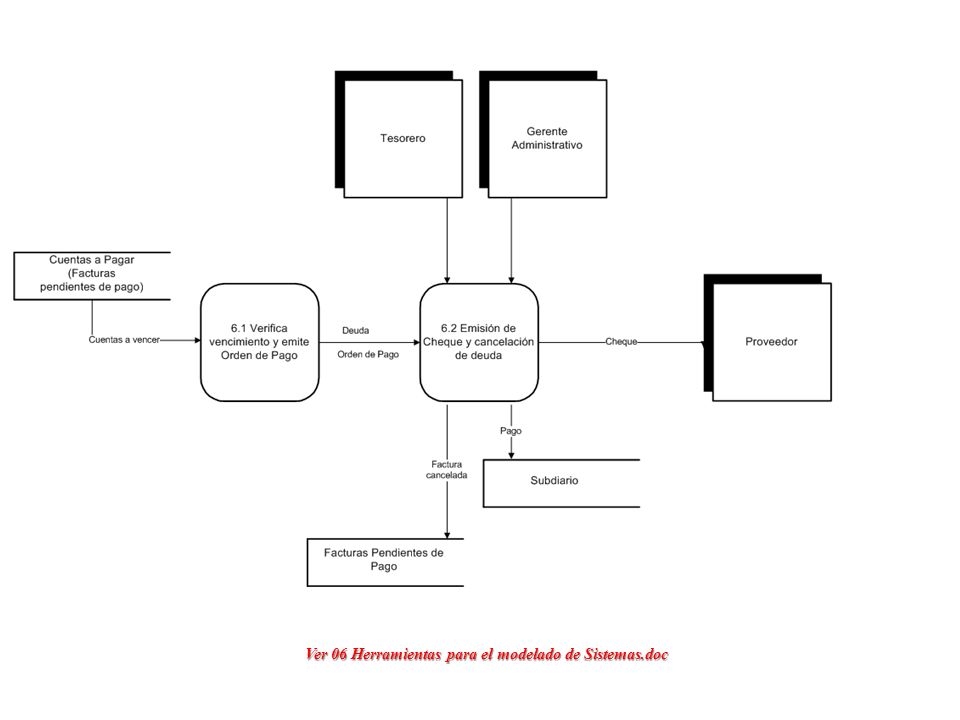

41 Ver 06 Herramientas para el modelado de Sistemas.doc

42

43

44

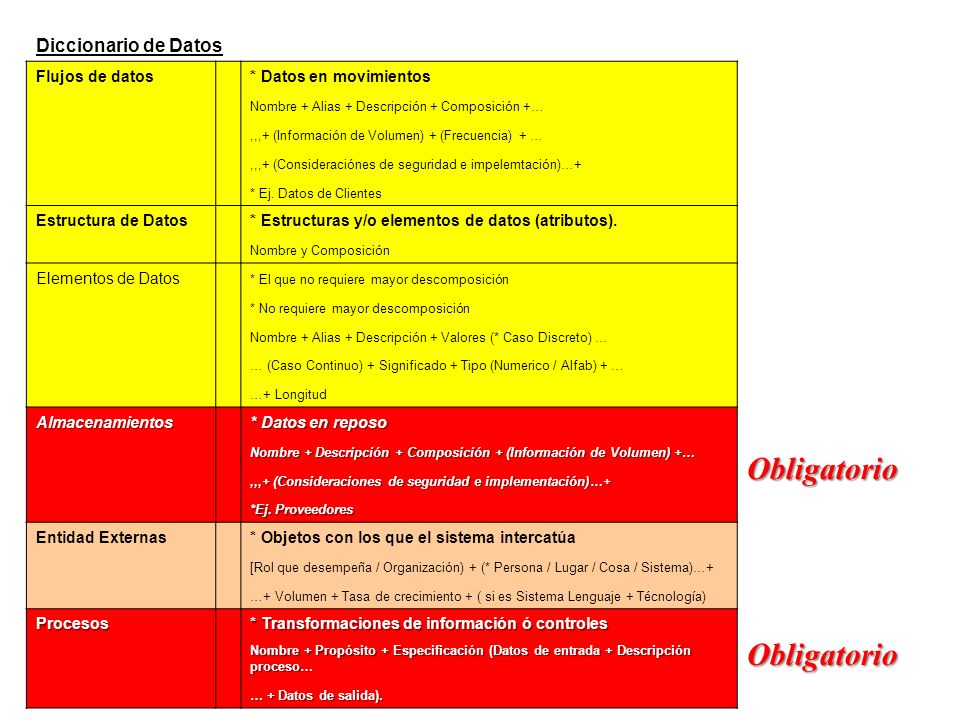

45 Diccionario de Datos

46 Flujos de datos * Datos en movimientos Nombre + Alias + Descripción + Composición +…,,,+ (Información de Volumen) + (Frecuencia) + …,,,+ (Consideraciónes de seguridad e impelemtación)…+ * Ej. Datos de Clientes Estructura de Datos * Estructuras y/o elementos de datos (atributos). Nombre y Composición Elementos de Datos * El que no requiere mayor descomposición * No requiere mayor descomposición Nombre + Alias + Descripción + Valores (* Caso Discreto) … … (Caso Continuo) + Significado + Tipo (Numerico / Alfab) + … …+ Longitud Almacenamientos * Datos en reposo Nombre + Descripción + Composición + (Información de Volumen) +…,,,+ (Consideraciones de seguridad e implementación)…+ *Ej. Proveedores Entidad Externas * Objetos con los que el sistema intercatúa [Rol que desempeña / Organización) + (* Persona / Lugar / Cosa / Sistema)…+ …+ Volumen + Tasa de crecimiento + ( si es Sistema Lenguaje + Técnología) Procesos * Transformaciones de información ó controles Nombre + Propósito + Especificación (Datos de entrada + Descripción proceso… … + Datos de salida). Obligatorio Obligatorio

47 Descripción de las Necesidades Diagramas de Bloques Standard (Sistemas de Compras) Ver 06 Herramientas para el modelado de Sistemas.doc

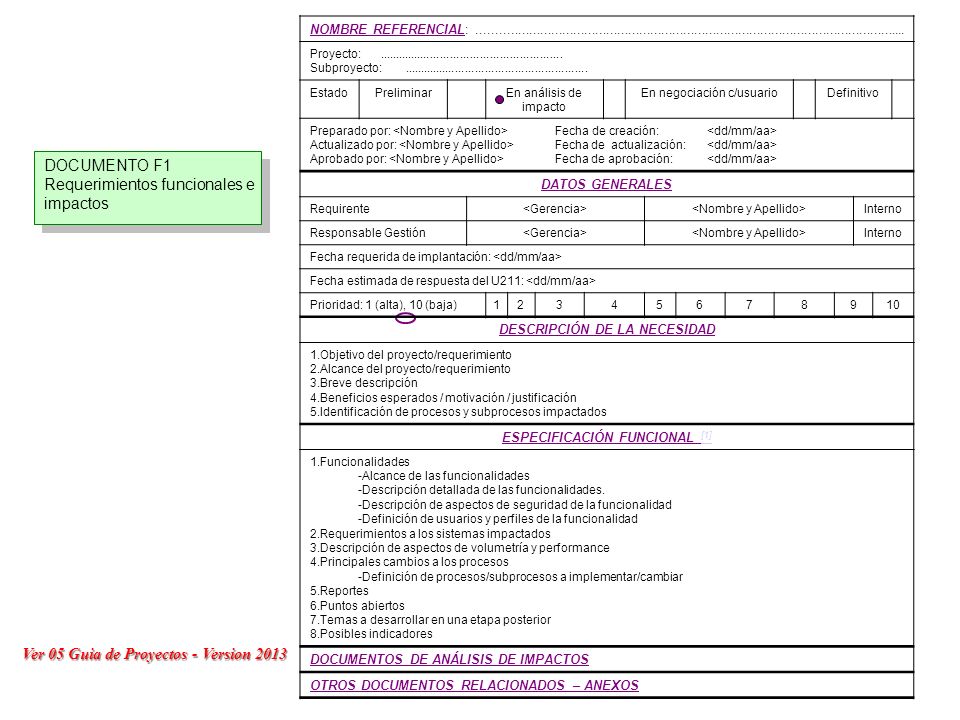

48 NOMBRE REFERENCIAL:..................................................................................................................... Proyecto:........................................................ Subproyecto:........................................................ EstadoPreliminarEn análisis de impacto En negociación c/usuarioDefinitivo Preparado por: Fecha de creación: Actualizado por: Fecha de actualización: Aprobado por: Fecha de aprobación: DATOS GENERALES Requirente Interno Responsable Gestión Interno Fecha requerida de implantación: Fecha estimada de respuesta del U211: Prioridad: 1 (alta), 10 (baja)12345678910 DESCRIPCIÓN DE LA NECESIDAD 1. Objetivo del proyecto/requerimiento 2. Alcance del proyecto/requerimiento 3. Breve descripción 4. Beneficios esperados / motivación / justificación 5. Identificación de procesos y subprocesos impactados ESPECIFICACIÓN FUNCIONAL [1] [1] 1. Funcionalidades - Alcance de las funcionalidades - Descripción detallada de las funcionalidades. - Descripción de aspectos de seguridad de la funcionalidad - Definición de usuarios y perfiles de la funcionalidad 2. Requerimientos a los sistemas impactados 3. Descripción de aspectos de volumetría y performance 4. Principales cambios a los procesos - Definición de procesos/subprocesos a implementar/cambiar 5. Reportes 6. Puntos abiertos 7. Temas a desarrollar en una etapa posterior 8. Posibles indicadores DOCUMENTOS DE ANÁLISIS DE IMPACTOS OTROS DOCUMENTOS RELACIONADOS – ANEXOS DOCUMENTO F1 Requerimientos funcionales e impactos DOCUMENTO F1 Requerimientos funcionales e impactos Ver 05 Guia de Proyectos - Version 2013

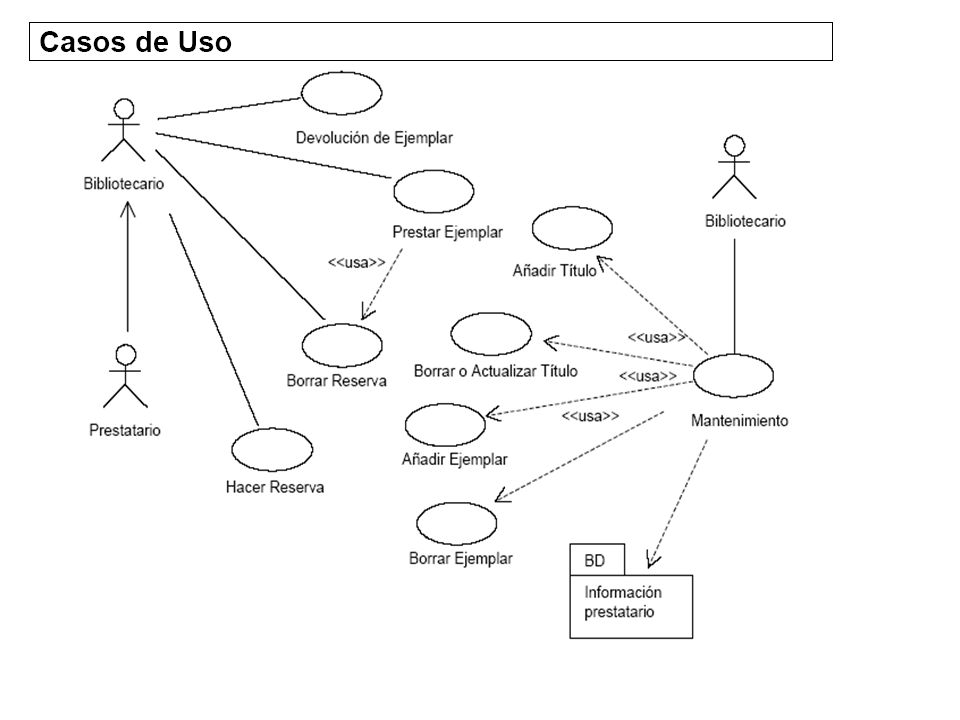

49 Ejemplo de Casos de Uso

50

51

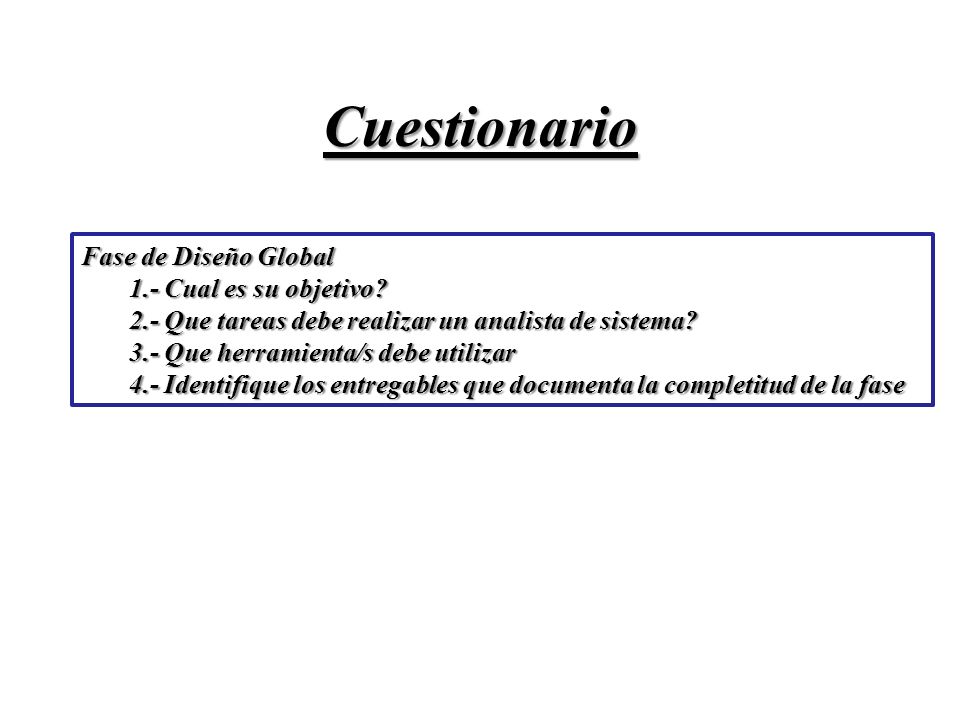

52 Cuestionario Fase de Diseño Global 1.- Cual es su objetivo? 2.- Que tareas debe realizar un analista de sistema? 3.- Que herramienta/s debe utilizar 4.- Identifique los entregables que documenta la completitud de la fase

53 Guías de Lectura

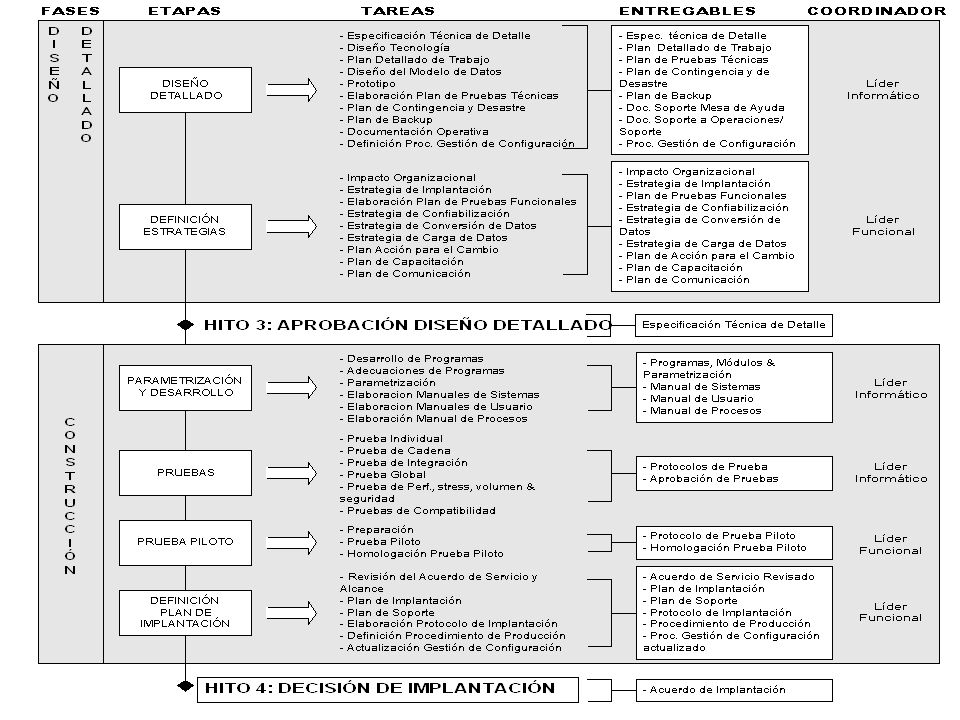

54 Fase de Diseño Detallado Clase 21 a 25

55

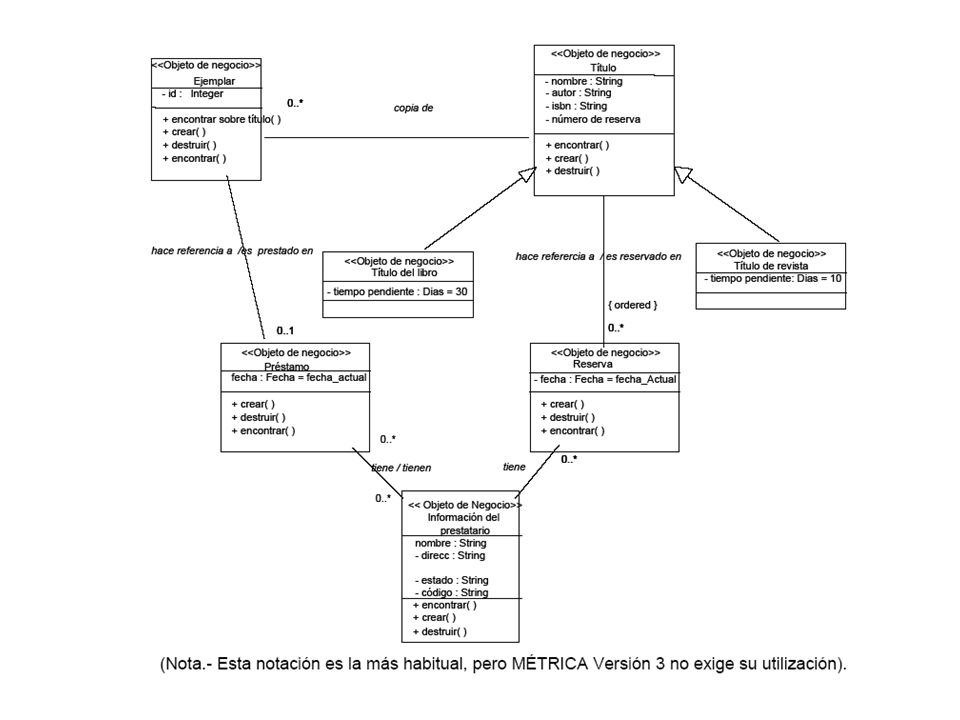

56 Diagrama de Clases

57

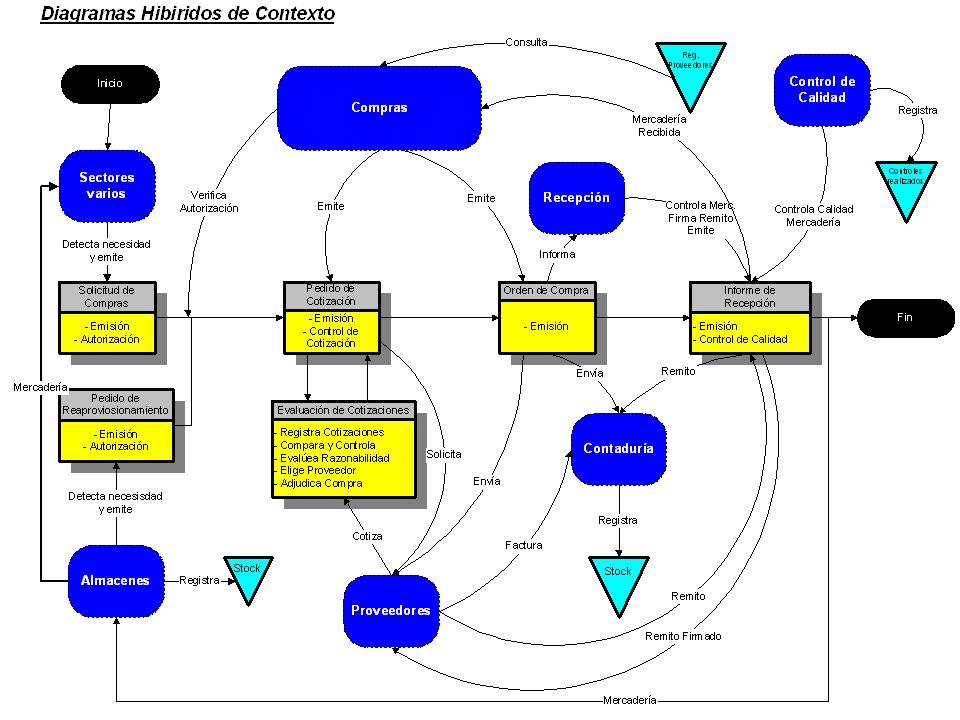

58 Diagrama Hibrido

59

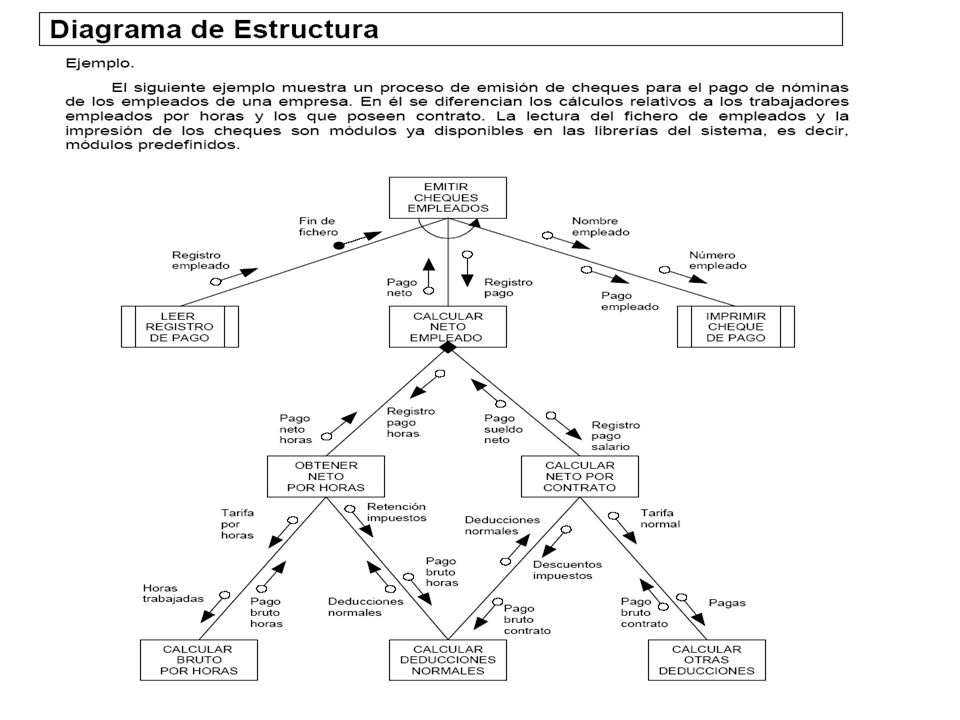

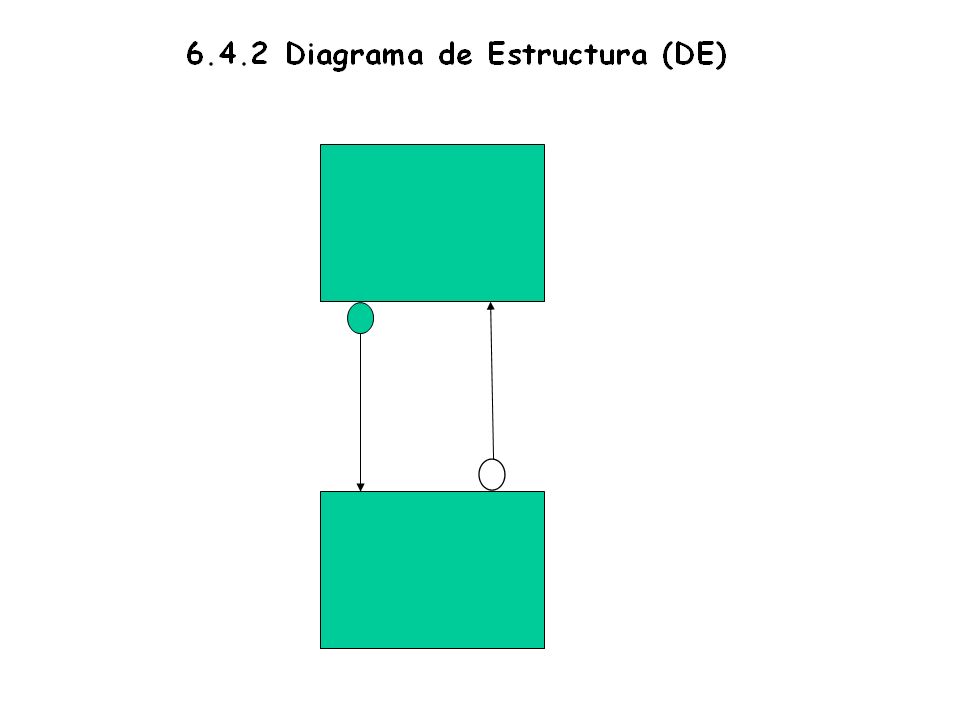

60 Diagrama de Estructura

61

62

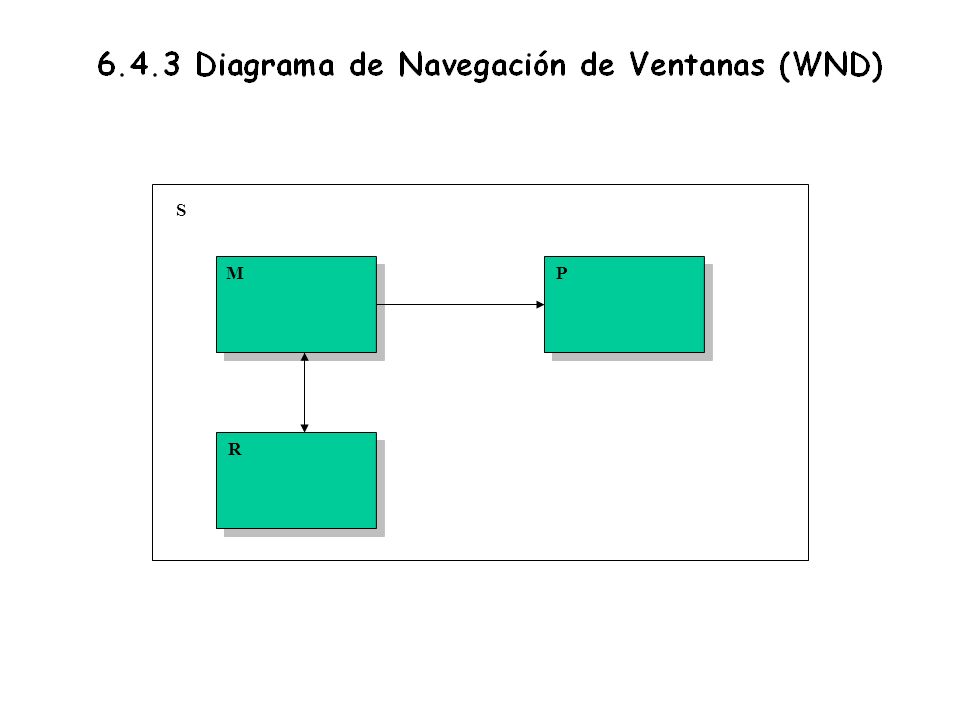

63 Diagrama de Ventanas

64 S M R P

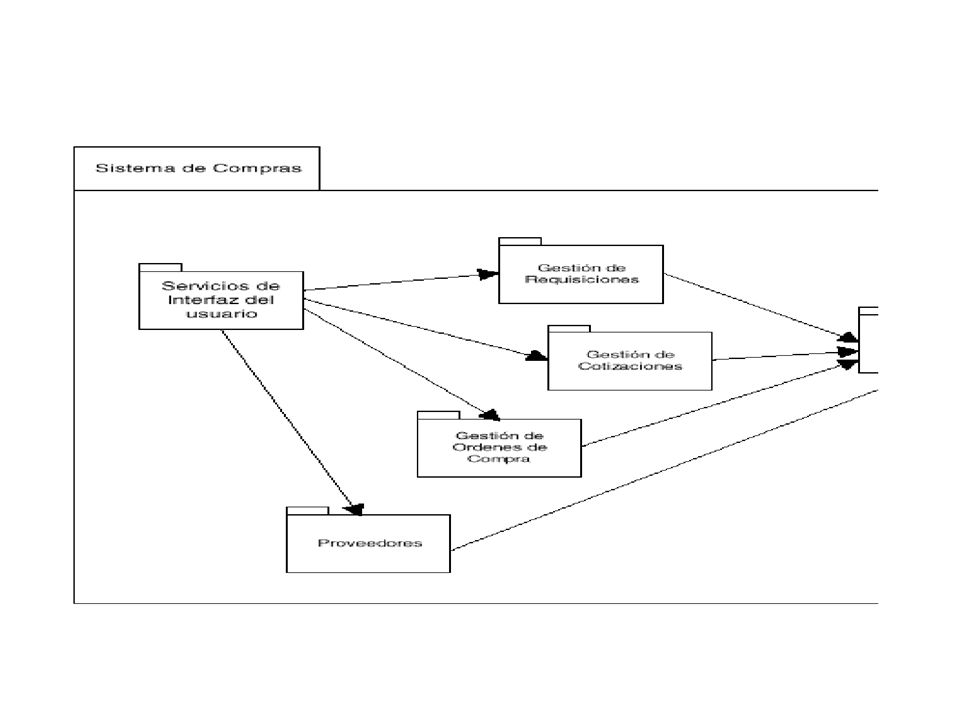

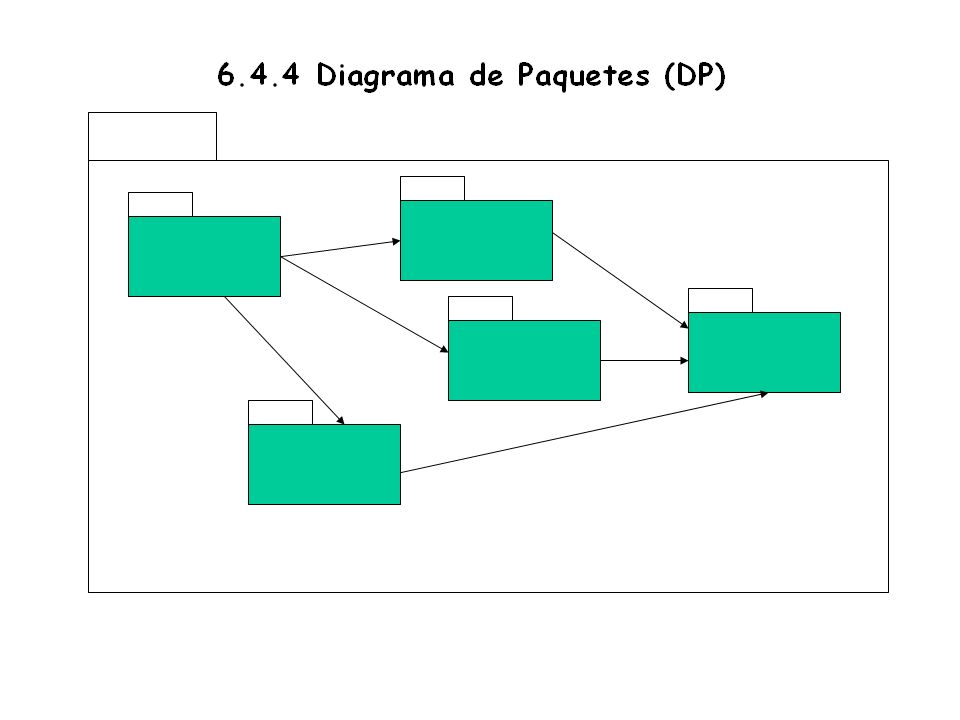

65 Diagrama de Paquetes

66

67

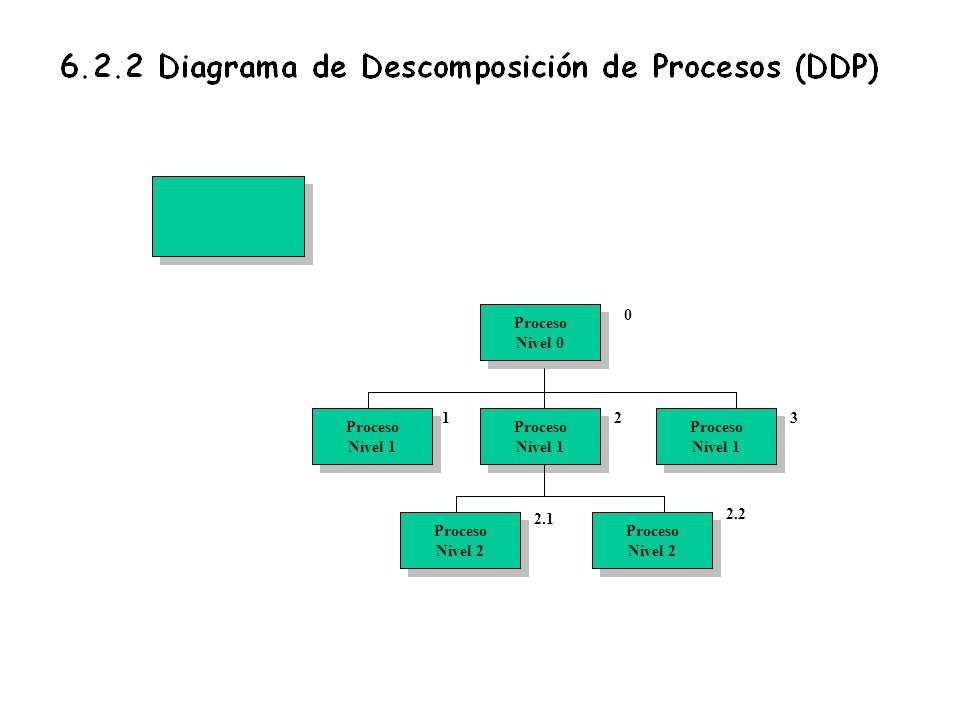

68 Proceso Nivel 0 Proceso Nivel 0 Proceso Nivel 1 Proceso Nivel 1 Proceso Nivel 1 Proceso Nivel 1 Proceso Nivel 1 Proceso Nivel 1 Proceso Nivel 2 Proceso Nivel 2 Proceso Nivel 2 Proceso Nivel 2 0 123 2.2 2.1

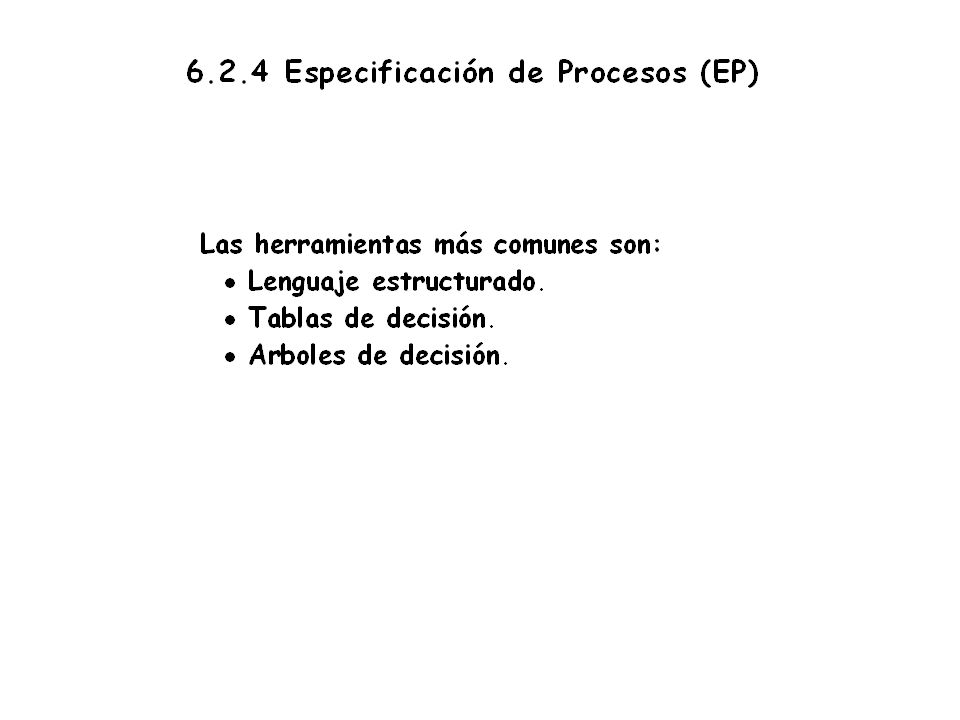

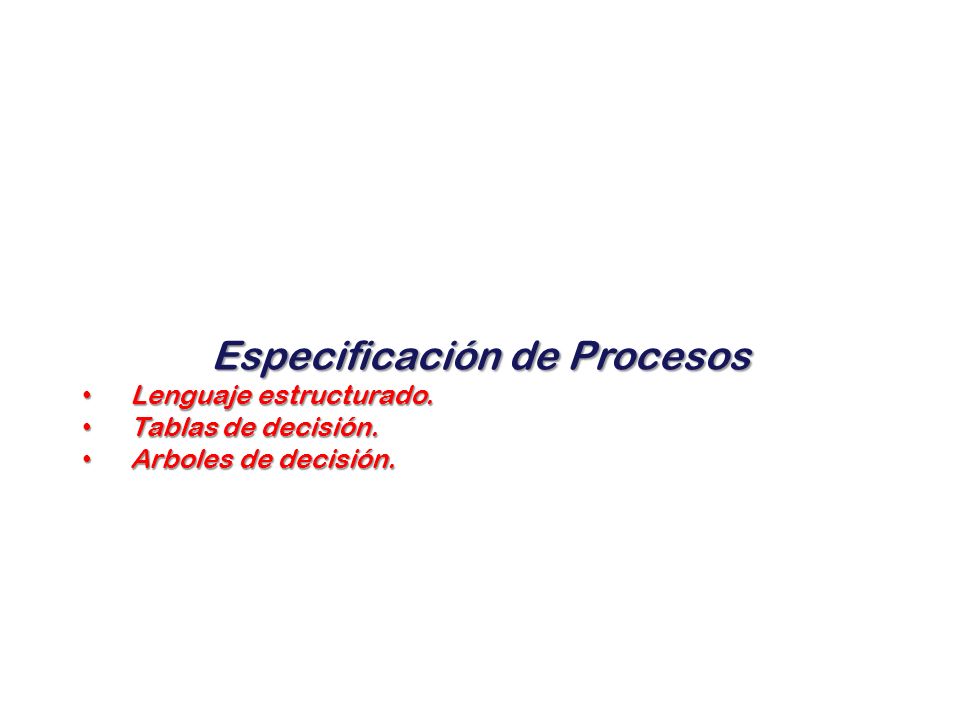

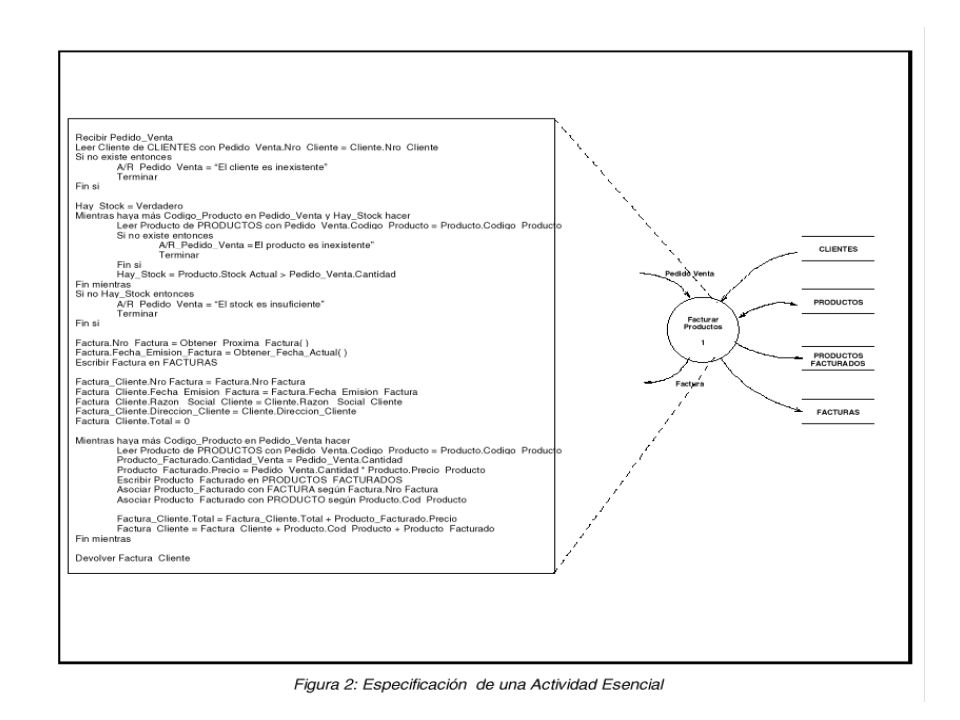

69 Especificación de Procesos Lenguaje estructurado. Lenguaje estructurado. Tablas de decisión. Tablas de decisión. Arboles de decisión. Arboles de decisión.

70

71

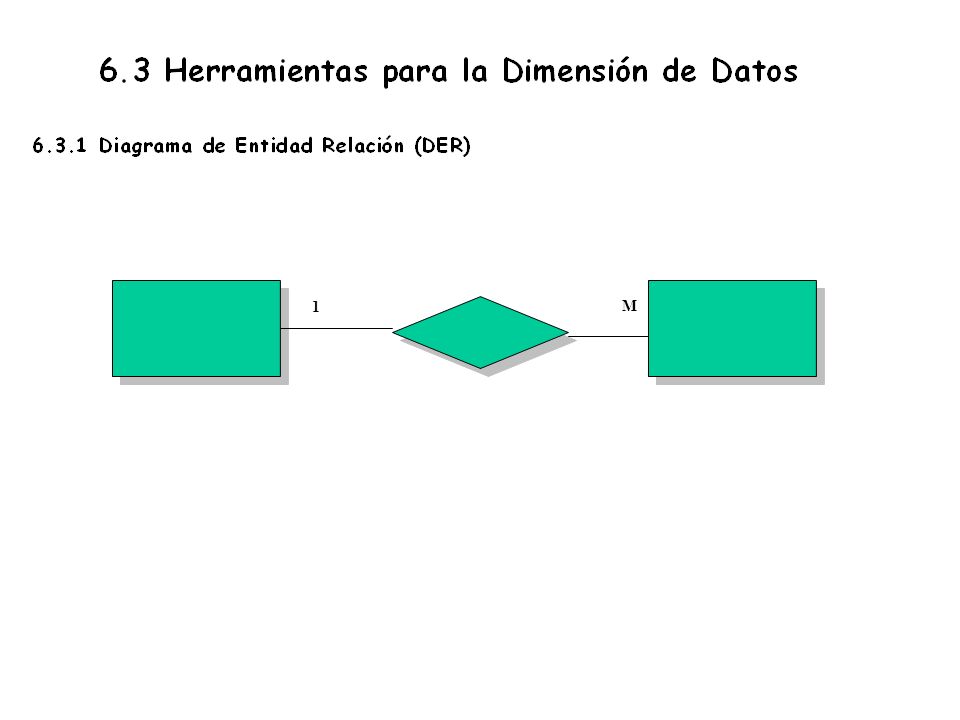

72 Diagrama Entidad / Relación

73 1 M

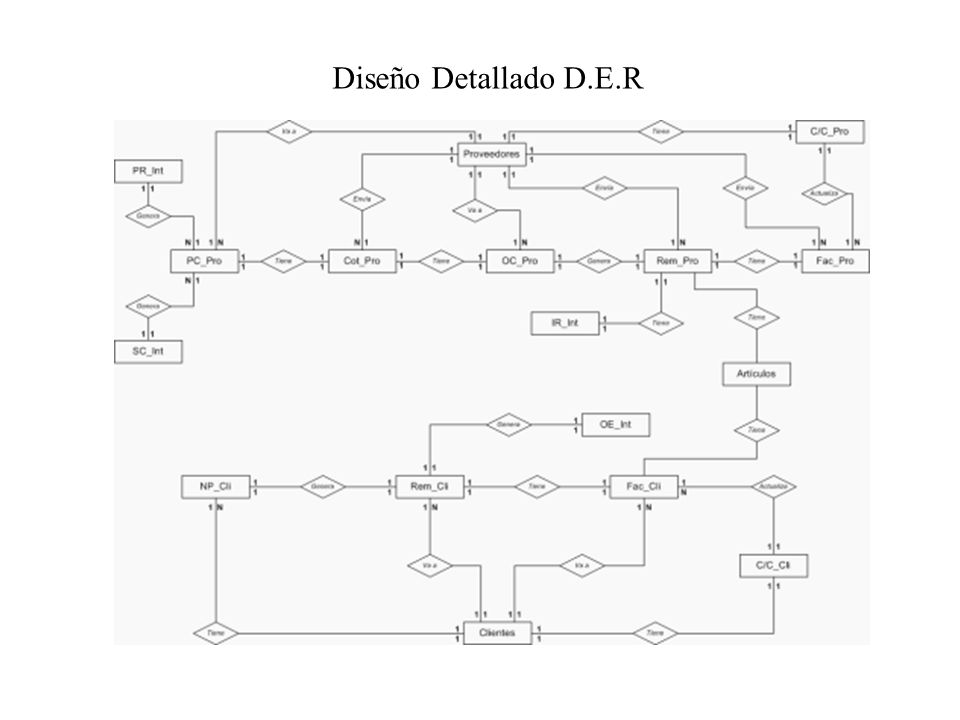

74 Diseño Detallado D.E.R

75 F2 Solución Técnica

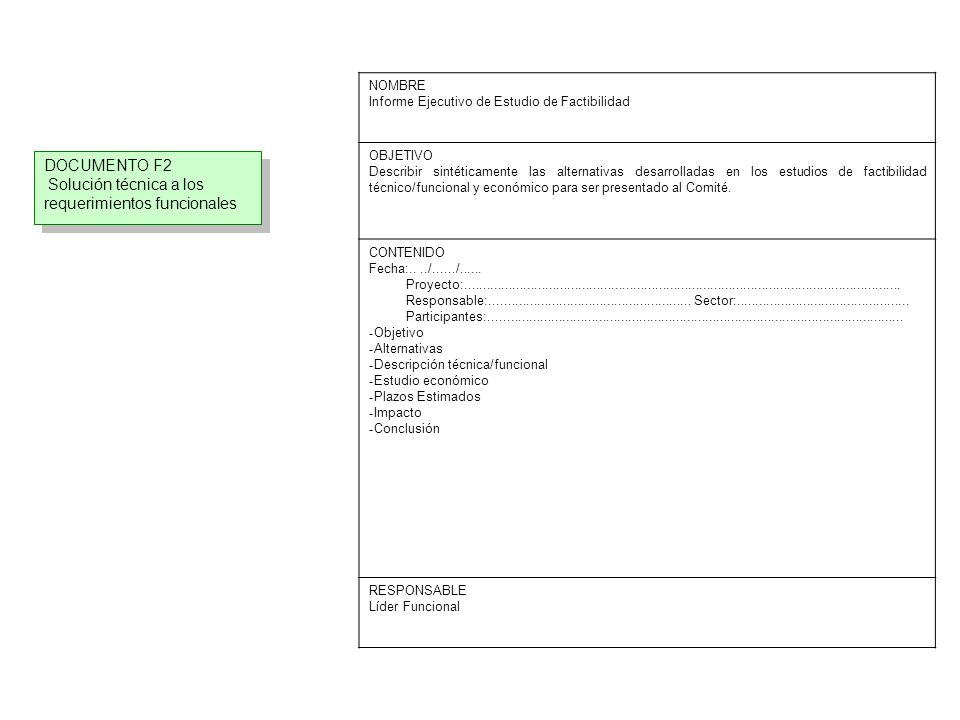

76 NOMBRE Informe Ejecutivo de Estudio de Factibilidad OBJETIVO Describir sintéticamente las alternativas desarrolladas en los estudios de factibilidad técnico/funcional y económico para ser presentado al Comité. CONTENIDO Fecha:..../....../...... Proyecto:....................................................................................................................... Responsable:....................................................... Sector:............................................... Participantes:................................................................................................................. - Objetivo - Alternativas - Descripción técnica/funcional - Estudio económico - Plazos Estimados - Impacto - Conclusión RESPONSABLE Líder Funcional DOCUMENTO F2 Solución técnica a los requerimientos funcionales DOCUMENTO F2 Solución técnica a los requerimientos funcionales

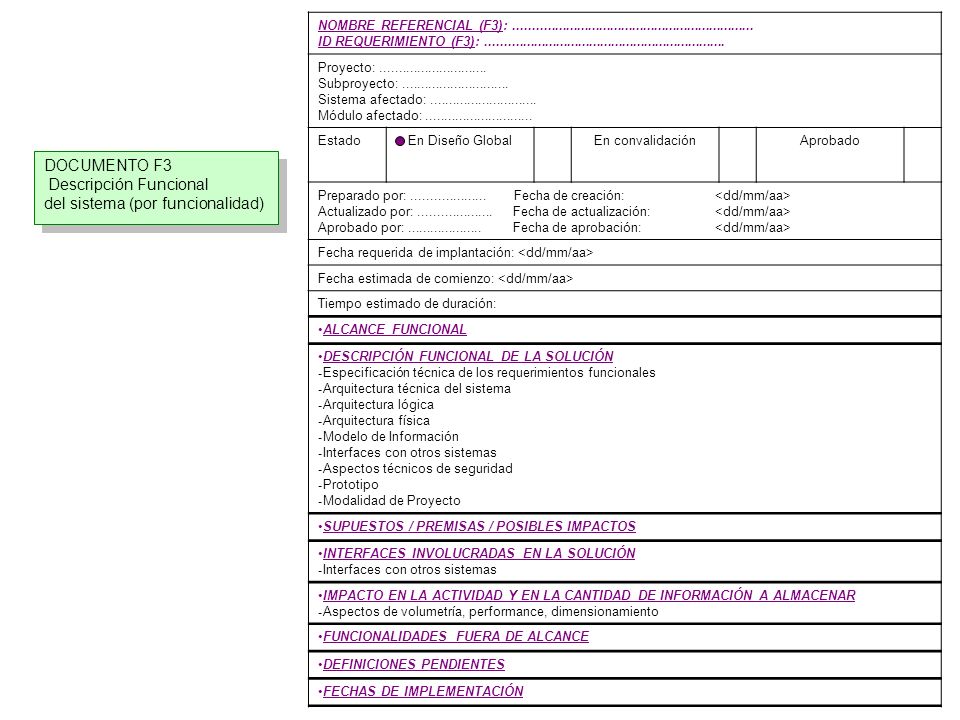

77 F3 Descripción Funcional

78 NOMBRE REFERENCIAL (F3):................................................................. ID REQUERIMIENTO (F3):................................................................. Proyecto:............................. Subproyecto:............................. Sistema afectado:............................. Módulo afectado:............................. EstadoEn Diseño GlobalEn convalidaciónAprobado Preparado por:.................... Fecha de creación: Actualizado por:.................... Fecha de actualización: Aprobado por:.................... Fecha de aprobación: Fecha requerida de implantación: Fecha estimada de comienzo: Tiempo estimado de duración: ALCANCE FUNCIONAL DESCRIPCIÓN FUNCIONAL DE LA SOLUCIÓN - Especificación técnica de los requerimientos funcionales - Arquitectura técnica del sistema - Arquitectura lógica - Arquitectura física - Modelo de Información - Interfaces con otros sistemas - Aspectos técnicos de seguridad - Prototipo - Modalidad de Proyecto SUPUESTOS / PREMISAS / POSIBLES IMPACTOS INTERFACES INVOLUCRADAS EN LA SOLUCIÓN - Interfaces con otros sistemas IMPACTO EN LA ACTIVIDAD Y EN LA CANTIDAD DE INFORMACIÓN A ALMACENAR - Aspectos de volumetría, performance, dimensionamiento FUNCIONALIDADES FUERA DE ALCANCE DEFINICIONES PENDIENTES FECHAS DE IMPLEMENTACIÓN DOCUMENTO F3 Descripción Funcional del sistema (por funcionalidad) DOCUMENTO F3 Descripción Funcional del sistema (por funcionalidad)

79 Prototipo

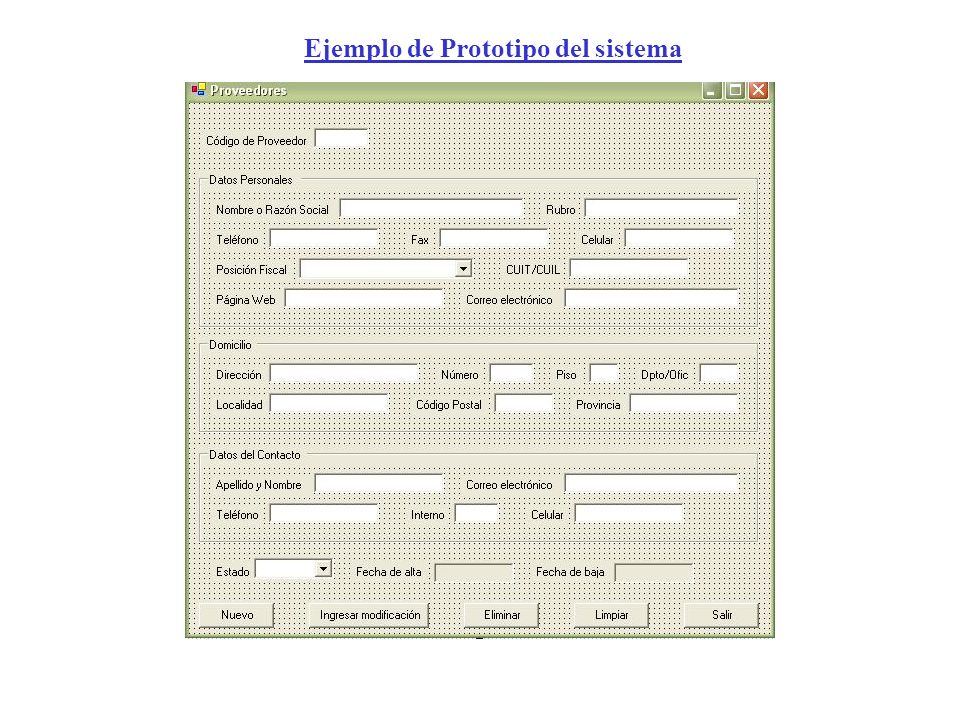

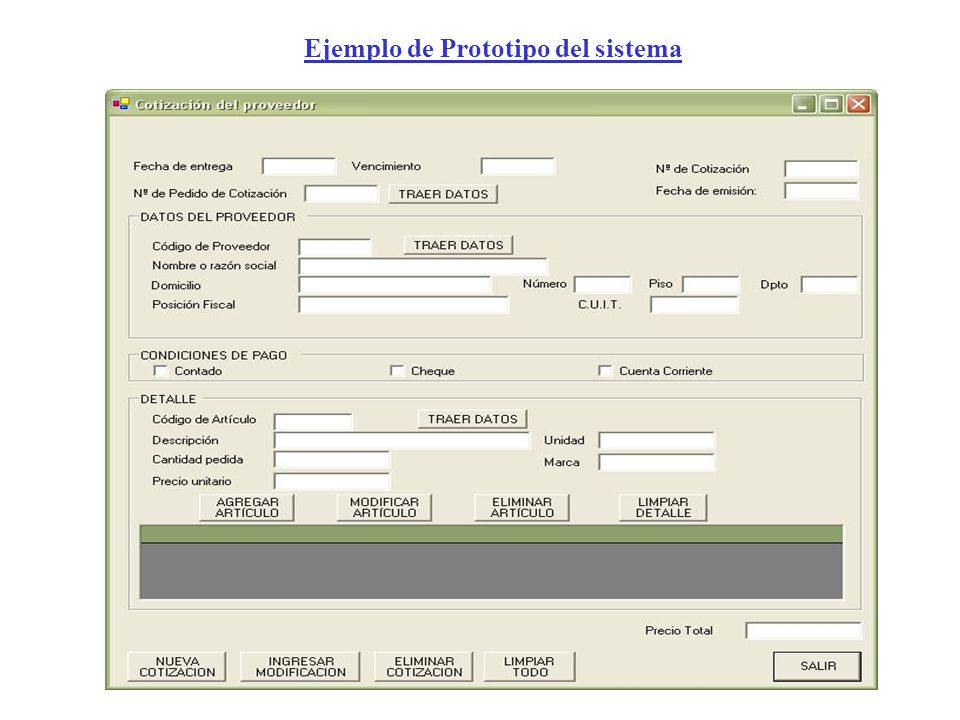

80 Ejemplo de Prototipo del sistema

81

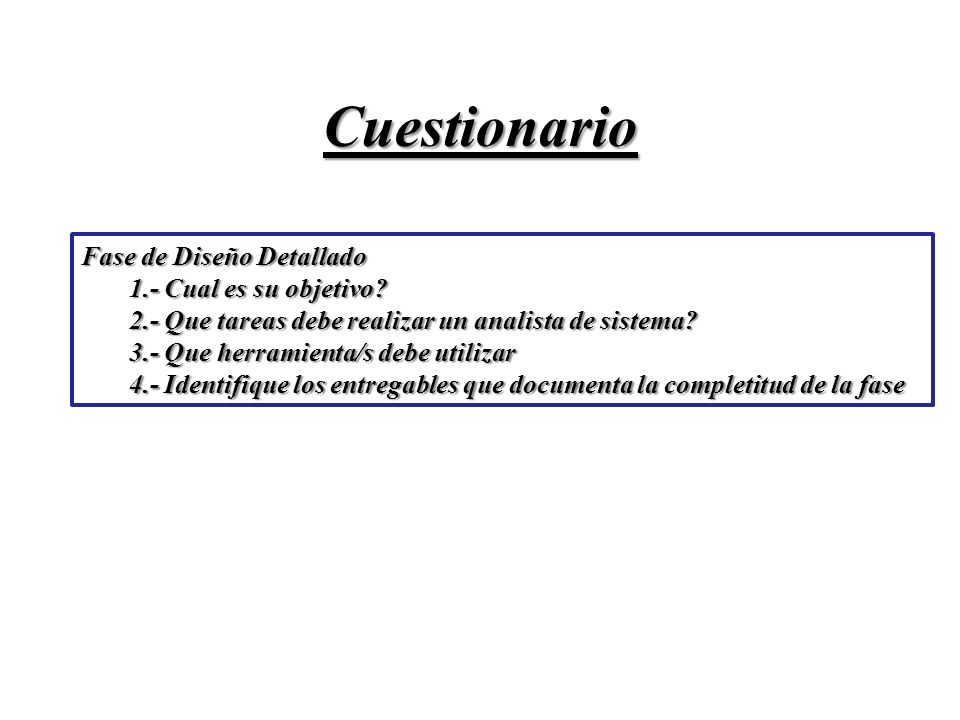

82 Cuestionario Fase de Diseño Detallado 1.- Cual es su objetivo? 2.- Que tareas debe realizar un analista de sistema? 3.- Que herramienta/s debe utilizar 4.- Identifique los entregables que documenta la completitud de la fase

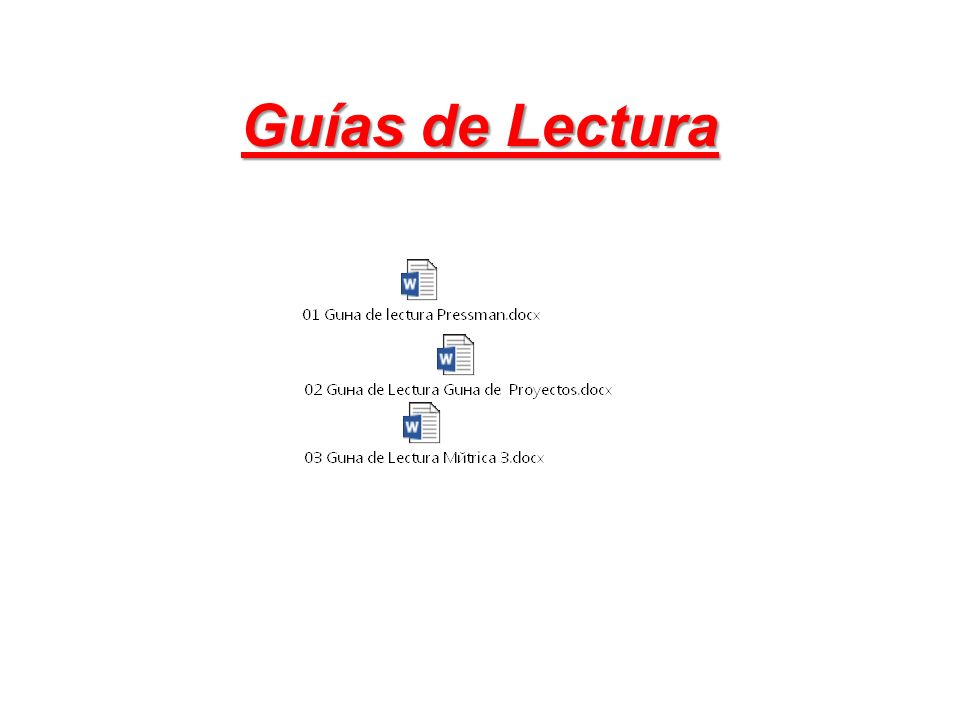

83 Guías de Lectura

84 Fase de Construcción Clase 25 a 28

85

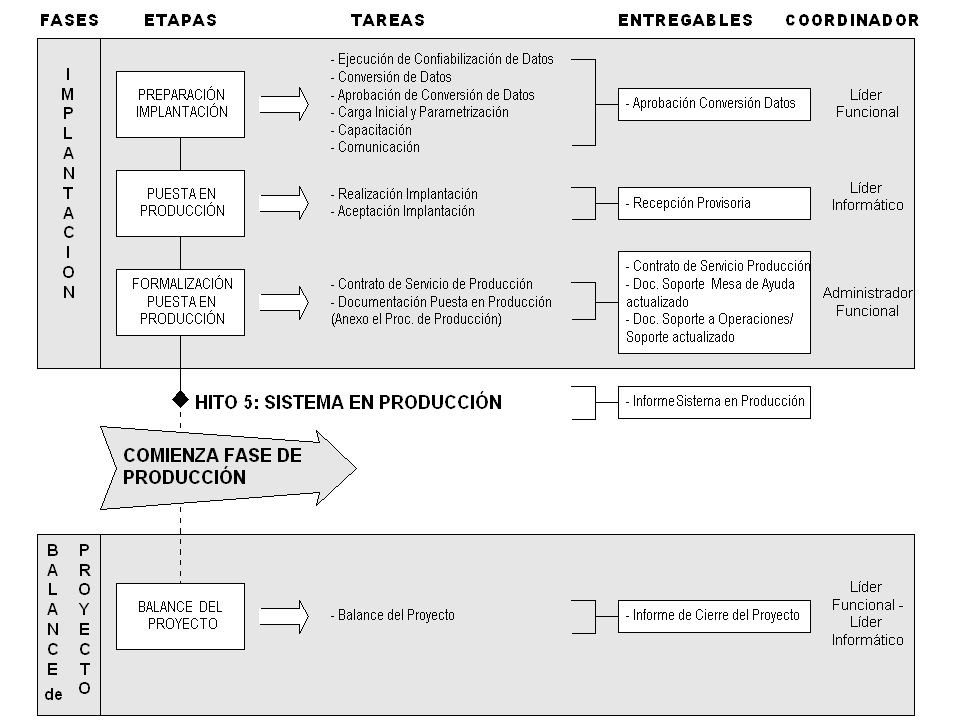

86 Fase de Puesta en Producción

87
