1 APLICACIONES FITOSANITARIAS DE LA ENERGÍA SOLAR
VILLANUEVA DE LOS INFANTES 2000 NUEVAS TECNOLOGÍAS III LA ENERGÍA EN LA INDUSTRIA Y EN LA AGRICULTURA APLICACIONES FITOSANITARIAS DE LA ENERGÍA SOLAR Mª LUISA SORIANO MARTÍN

2 MARCHITEZ VASCULAR DEL MELÓN

3 B.- actinomicetos A.- bacterias C.- antagonistas E.- nematodos D.- hongos

4 DESTRUCCIÓN DEL SISTEMA RADICULAR
- NECROSIS Y PODREDUMBRES - TUMORES Y AGALLAS PATÓGENOS DE SUELO MARCHITEZ VASCULAR

5 NECROSIS MAL DEL PIE EN CEREALES

6

7

8 AGALLAS

9 TUMORES EN FRUTALES

10 MARCHITEZ

11 PHYTOPHTORA EN MANZANO

12 VERTICILOSIS DEL OLIVO

13 MONOCULTIVO FATIGA DEL SUELO CAMBIAR DE PARCELA CAMBIAR DE CULTIVO

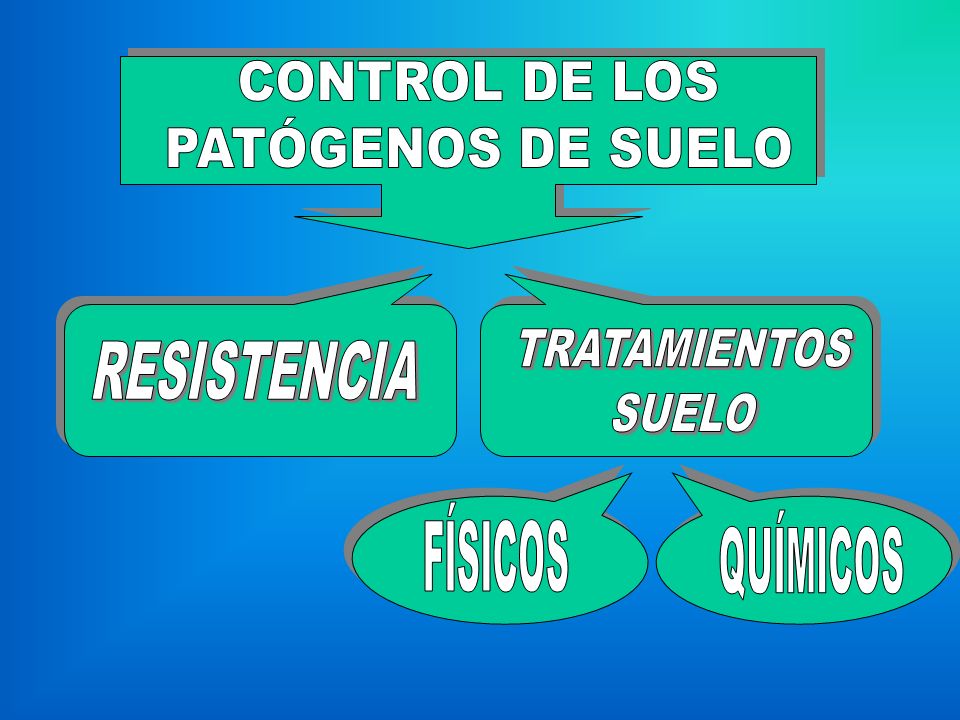

14 CONTROL DE LOS PATÓGENOS DE SUELO RESISTENCIA TRATAMIENTOS SUELO
FÍSICOS QUÍMICOS

15 PATÓGENOS DESCOMPOSICIÓN NITRIFICACIÓN FIJACIÓN NITRÓGENO ANTAGONISTAS
SIMBIONTES PATÓGENOS HONGOS BACTERIAS NEMATODOS

16 FUMIGACIÓN

17 INYECCIÓN EN SURCOS TAPAR 8-10 DÍAS

18 FUMIGANTES BROMURO DE METILO d=2,6 F+N+H CLOROPICRINA d=5,2 F
DAZOMET polvo N DICLOROPROPENO d=3,8 N DIBROMOETANO d=6,3 N FORMOL d=1 F+B METILISOCIANATO d=3,01 F+N+H

19 PLAZO DE SEGURIDAD RAPIDEZ P.HERBICIDAS ELIMINACIÓN OSCILACIONES DE
TEMPERATURA INSOLACIÓN HUMEDAD DEL SUELO

20 AIREACIÓN ENSAYO BIÓLÓGICO RIEGO ABUNDANTE

21 DESVENTAJAS DE LA FUMIGACIÓN
VACIO BIOLÓGICO FACILIDAD RECOLONIZACIÓN BACTERIAS AMONIFICANTES RESIDUOS Y CONTAMINACIÓN

22 CALOR SOLARIZACIÓN VAPOR DE AGUA

23 CAPACIDAD CALORÍFICA 0,27-0,80 cal/g.ºC CONDUCTIVIDAD TÉRMICA BAJA BUEN ACUMULADOR PENETRACIÓN LENTA

24 TRATAMIENTO DEL SUELO CON CALOR Tª LETAL Tª Tº

25 DESINFESTACIÓN DEL SUELO CON VAPOR
10-20' D=0,6 CALDERA

26 APLICACIÓN DEL VAPOR DE AGUA
5-10 cm 15-30 cm

27 DESVENTAJAS DE LA DESINFESTACIÓN
CON VAPOR DE AGUA VACIO BIOLÓGICO FACILIDAD RECOLONIZACIÓN BACTERIAS AMONIFICANTES SALINIDAD ELEVADO COSTO

28 4-6 SEMANAS RIEGO ABUNDANTE ANÁLISIS DE SUELO
PLAZO DE SEGURIDAD 4-6 SEMANAS RIEGO ABUNDANTE ANÁLISIS DE SUELO

29 SOLARIZACIÓN

30 SOLARIZACIÓN PASIVA 35-50ºC

31 BALANCE DE ENERGÍA DE UN SUELO
NO ACOLCHADO (1-a)·Rs+es·Rl-H-E-S-es· ·Ts4 = 0 a= albedo Rs= Radiación solar incidente es = coeficiente de emisividad del suelo Rl= Radiación incidente onda larga H= Flujo calor sensible desde o hacia la atmósfera E= Flujo de calor latente S= Flujo de calor en el suelo = Constante de Stephan-Boltzman Ts= Temperatura superficial del suelo

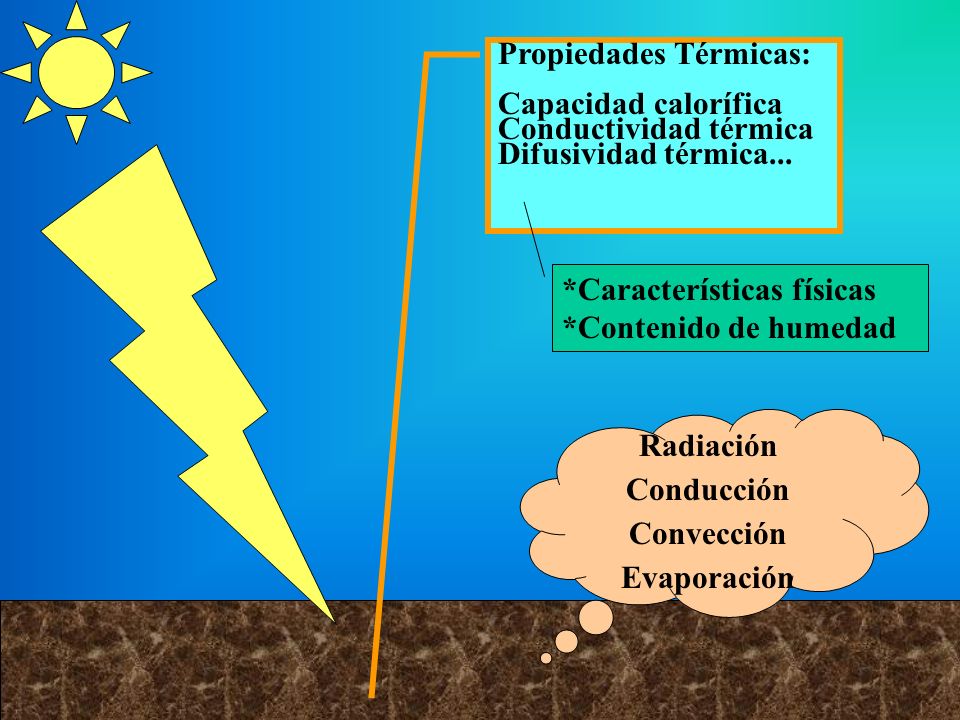

32 Propiedades Térmicas:
Capacidad calorífica Conductividad térmica Difusividad térmica... *Características físicas *Contenido de humedad Radiación Conducción Convección Evaporación

33 Calentamiento y Enfriamiento
diario del suelo

34 BALANCE DE ENERGÍA DE UN SUELO ACOLCHADO
Rmn-Hm-Em-Sm= 0 Rmn= Flujo neto radiante Hm= Flujo calor sensible entre el terreno y el aire bajo plástico Em= Flujo de calor latente Sm= Flujo de calor en el suelo

35 REFLEXIÓN Propiedades Térmicas: Capacidad calorífica
Conductividad térmica  Difusividad térmica…  RSI *Características físicas *Contenido de humedad  REFLEXIÓN Radiación Conducción Convección Evaporación TRANSMITANCIA

36 solarización TEMPERATURA 7-14ºC

37 TÉCNICAS DE APLICACIÓN SOLARIZACIÓN
MATERIALES DISPONIBILIDAD BAJA ESPESOR V y RSG * Coste * Anchura limitada * Resistenia mecánica ÍNDICE DE REFLEXIÓN V e IRC TRANSMITANICA RSG e IRL

38 TRANSMITANCIA

39 P E MENOR PRECIO MAYOR RESISTENCIA 25-50 m BUENA TRANSMITANCIA RSG
GRAN ANCHURA

40 TÉCNICAS DE APLICACIÓN SOLARIZACIÓN
DISPOSITIVOS UNA CUBIERTA DOBLE CUBIERTA INVERNADERO TÚNELES 2 LÁMINAS  5ºC

41 SOLARIZACIÓN PASIVA UNA SOLA CUBIERTA

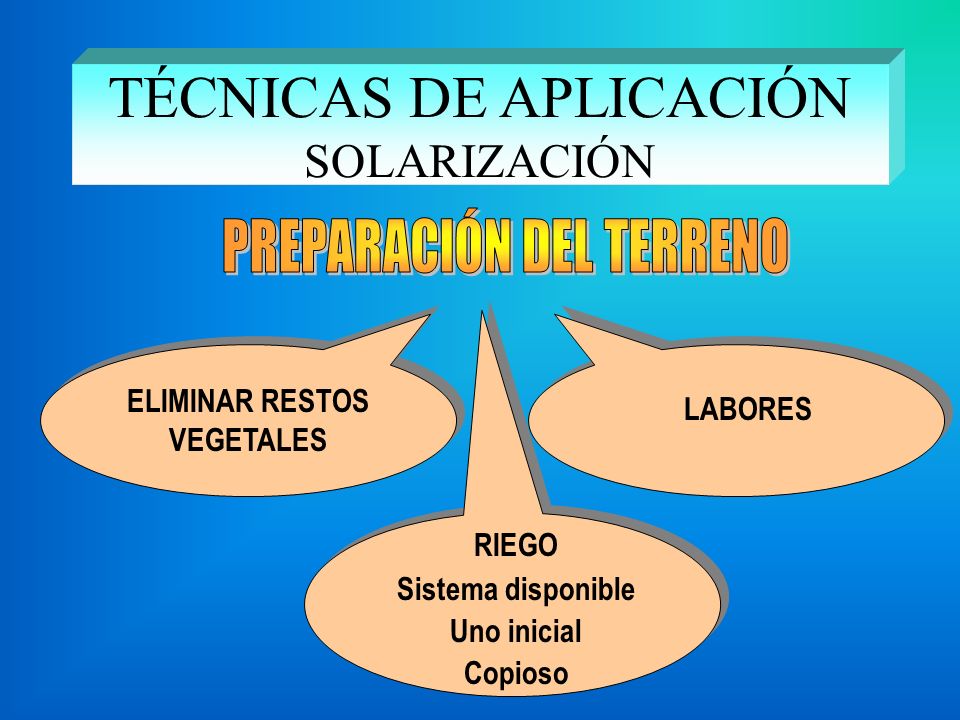

42 ELIMINAR RESTOS VEGETALES
TÉCNICAS DE APLICACIÓN SOLARIZACIÓN PREPARACIÓN DEL TERRENO ELIMINAR RESTOS VEGETALES LABORES RIEGO Sistema disponible Uno inicial Copioso

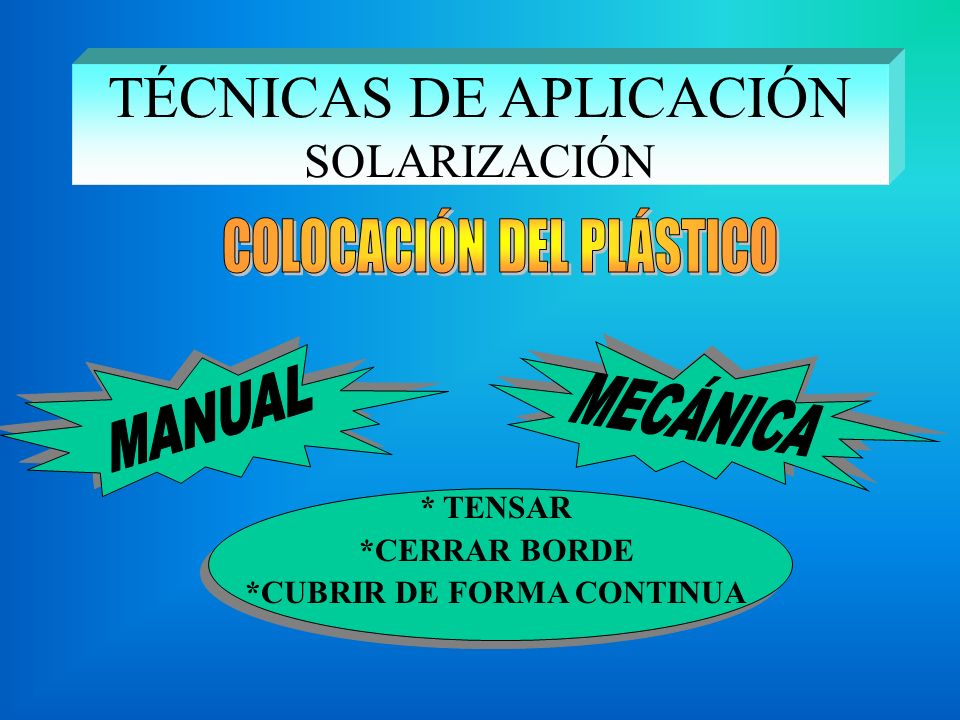

43 *CUBRIR DE FORMA CONTINUA
TÉCNICAS DE APLICACIÓN SOLARIZACIÓN COLOCACIÓN DEL PLÁSTICO MECÁNICA MANUAL * TENSAR *CERRAR BORDE *CUBRIR DE FORMA CONTINUA

44 SOLARIZACIÓN PASIVA PASILLOS

45

46 TÉCNICAS DE APLICACIÓN SOLARIZACIÓN
ÉPOCA Y DURACIÓN DEL TRATAMIENTO VERANO MAS DE UN MES * > radiación solar * días más largos * > insolación * > Tª * < viento

47 TIEMPO DE SOLARIZACIÓN SEGÚN LA TEMPERATURA ALCANZADA

48

49 NIVELES DE TEMPERATURA ALCANZADOS
SEGÚN LA PROFUNDIDAD

50 TIEMPO DE SOLARIZACIÓN REQUERIDO PARA ALCANZAR EL % DE MORTALIDAD EN V. dahliae SEGÚN LA PROFUNDIDAD

51 VENTAJAS DE LA SOLARIZACIÓN
NO PRODUCE VACIO BIOLÓGICO MENOR RECOLONIZACIÓN EFICAZ CONTRA MUCHOS PATÓGENOS MORTALIDAD Y/O DEBILIDAD ESTÍMULO DEL CRECIMIENTO

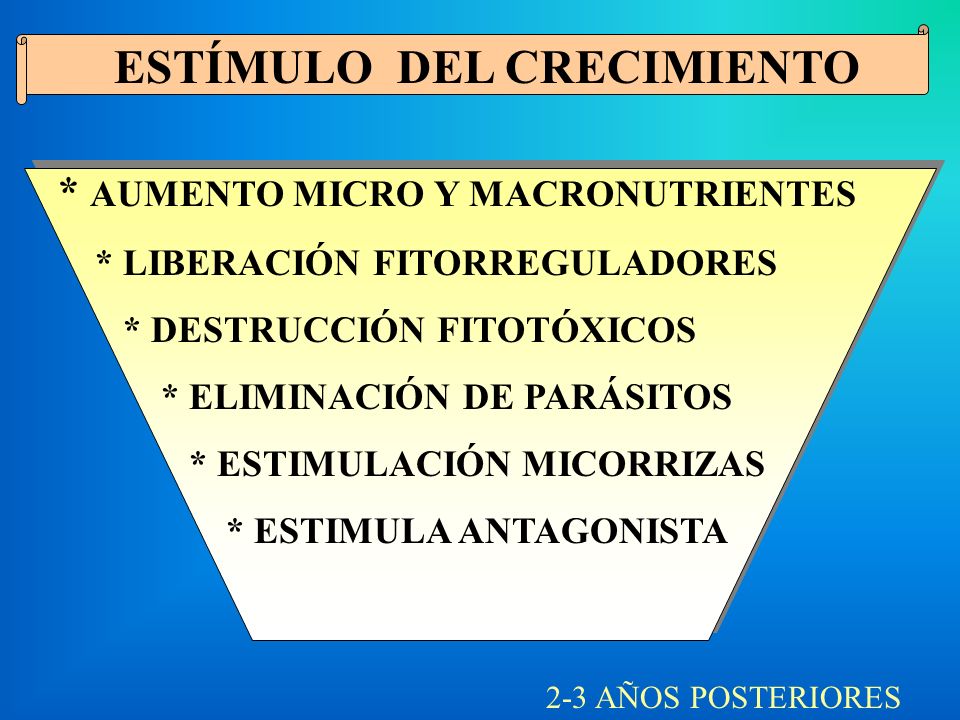

52 ESTÍMULO DEL CRECIMIENTO
* AUMENTO MICRO Y MACRONUTRIENTES * LIBERACIÓN FITORREGULADORES * DESTRUCCIÓN FITOTÓXICOS * ELIMINACIÓN DE PARÁSITOS * ESTIMULACIÓN MICORRIZAS * ESTIMULA ANTAGONISTA 2-3 AÑOS POSTERIORES

53 OTRAS APLICACIONES DE LA SOLARIZACIÓN
EFICAZ COTRA MALAS HIERBAS UTILIZAR EN CULTIVOS LEÑOSOS SOLARIZACIÓN + FUMIGACIÓN BV SOLARIZACIÓN + AGUA CALIENTE SOLARIZACIÓN + C.BIOLÓGICO

54 SOLARIZACIÓN+CONTROL BIOLÓGICO
Th C S S+Th

55 LIMITACIONES DE LA SOLARIZACIÓN
RESTRINGIDO A ZONAS TERRENO SIN CULTIVAR VARIABILIDAD RESULTADOS

56 SOLARIZACIÓN ACTIVA

57 CALENTAMIENTO SOLAR ACTIVO
COLECTOR SOLAR CILÍNDRICO-PARABÓLICO COLECTOR SOLAR PLANO BAJA Tª ALTA Y MEDIA Tª

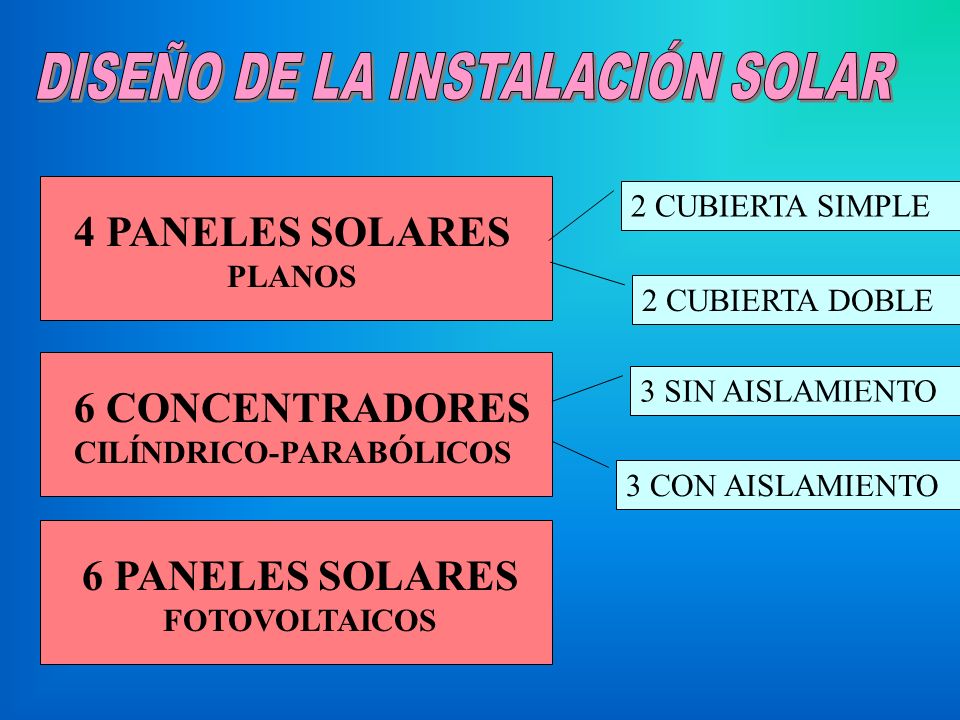

58 4 PANELES SOLARES PLANOS 6 PANELES SOLARES FOTOVOLTAICOS
DISEÑO DE LA INSTALACIÓN SOLAR 2 CUBIERTA SIMPLE 4 PANELES SOLARES PLANOS 2 CUBIERTA DOBLE 3 SIN AISLAMIENTO 6 CONCENTRADORES CILÍNDRICO-PARABÓLICOS 3 CON AISLAMIENTO 6 PANELES SOLARES FOTOVOLTAICOS

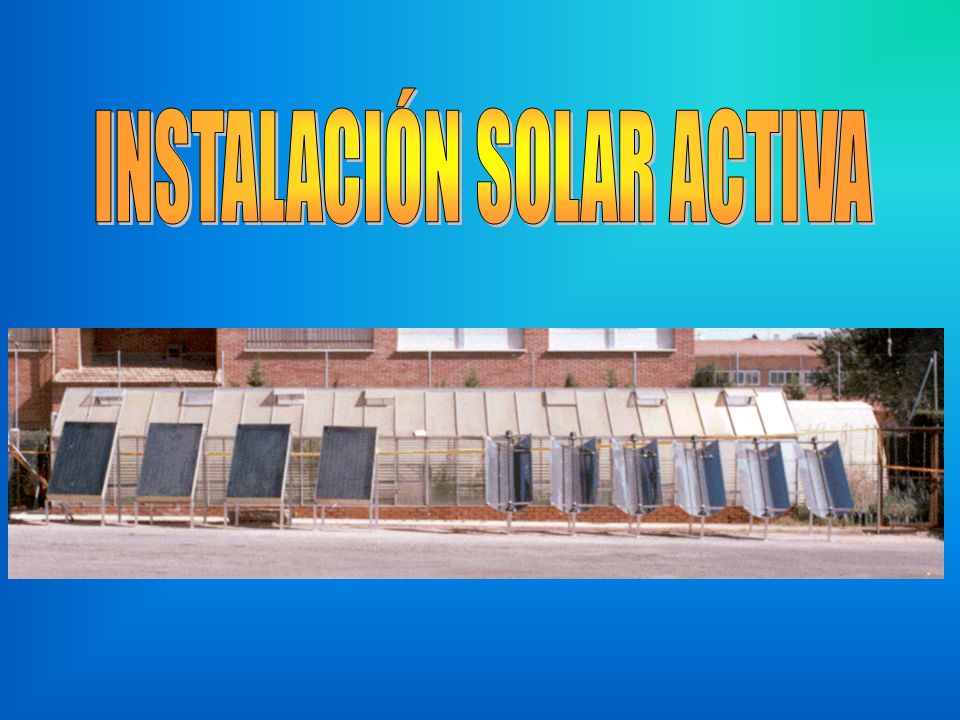

59 INSTALACIÓN SOLAR ACTIVA

60 6 PANELES SOLARES FOTOVOLTAICOS ORIENTACIÓN CONTROL Tª

61 PANELES SOLARES FOTOVOLTICOS

62 4 PANELES SOLARES PLANOS

63 CORTE TRANSVERSAL DE PANEL SOLAR PLANO 2mX1mX0,15m Placa captadora
Cubierta transparente Serpentín Carcasa Aislante térmico 2mX1mX0,15m

64 PANEL SOLAR PLANO Orientación 10º + Latitud (38º52’)

65 PANELES SOLARES PLANOS

66 PANEL SOLAR PLANO Radiador

67 Esquema de funcionamiento
PANEL SOLAR PLANO Esquema de funcionamiento

68 CILÍNDRICO-PARABÓLICOS
6 CONCENTRADORES CILÍNDRICO-PARABÓLICOS Superficie reflectora 2m x 1m Superficie absorbente  3,57 cm Estructura metálica

69 CILÍNDRICO-PARABÓLICO
CONCENTRADOR SOLAR CILÍNDRICO-PARABÓLICO Doble cubierta

70 Esquema de funcionamiento
CONCENTRADOR SOLAR CILÍNDRICO-PARABÓLICO Esquema de funcionamiento

71 Sistema electrónico para seguimiento solar
CONCENTRADOR SOLAR CILÍNDRICO-PARABÓLICO Sistema electrónico para seguimiento solar
