Diversos procesos de conformado de planchas En este curso veremos los siguientes procesos de conformado e planchas: Embutido, reembutido y afeitado Estirado y estampado Doblado Corte por cizalle.
2

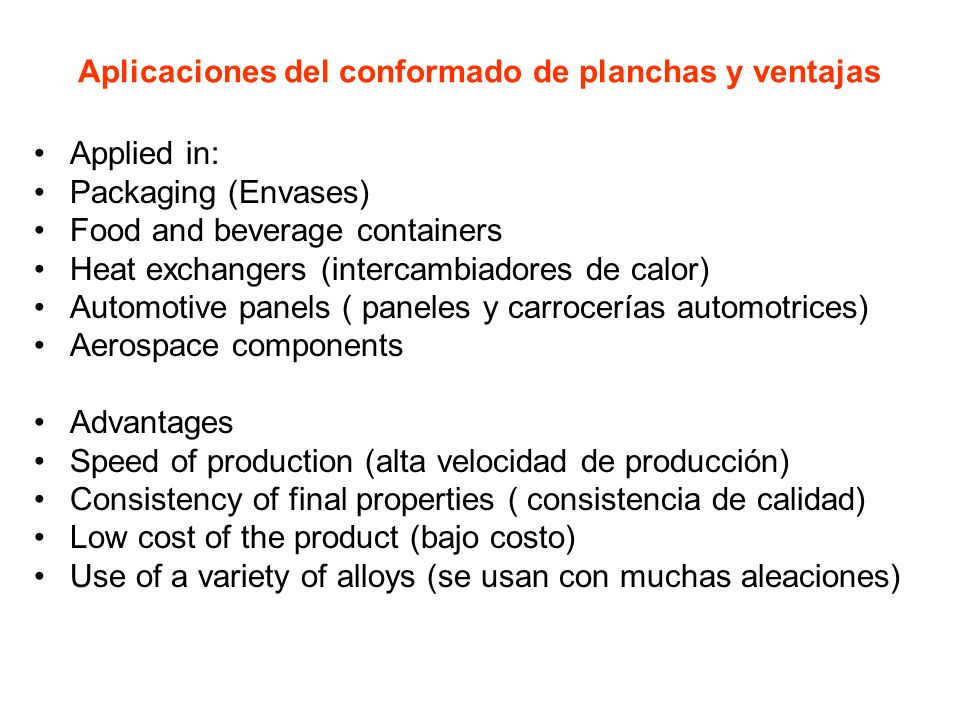

Aplicaciones del conformado de planchas y ventajas Applied in: Packaging (Envases) Food and beverage containers Heat exchangers (intercambiadores de calor) Automotive panels ( paneles y carrocerías automotrices) Aerospace components Advantages Speed of production (alta velocidad de producción) Consistency of final properties ( consistencia de calidad) Low cost of the product (bajo costo) Use of a variety of alloys (se usan con muchas aleaciones)
3

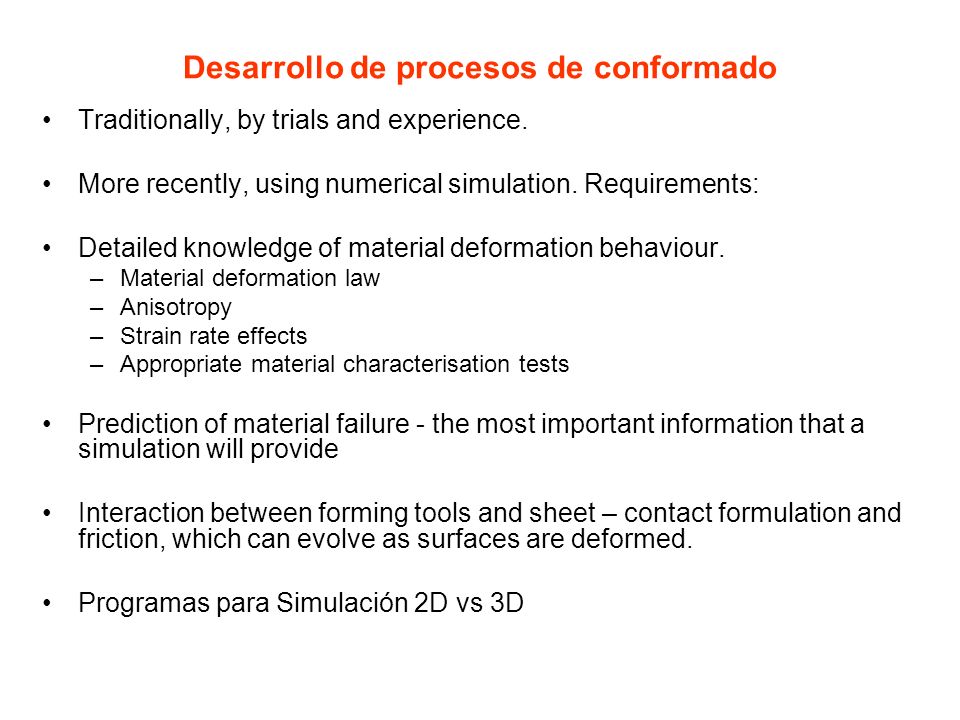

Desarrollo de procesos de conformado Traditionally, by trials and experience. More recently, using numerical simulation. Requirements: Detailed knowledge of material deformation behaviour. –Material deformation law –Anisotropy –Strain rate effects –Appropriate material characterisation tests Prediction of material failure - the most important information that a simulation will provide Interaction between forming tools and sheet – contact formulation and friction, which can evolve as surfaces are deformed. Programas para Simulación 2D vs 3D
4

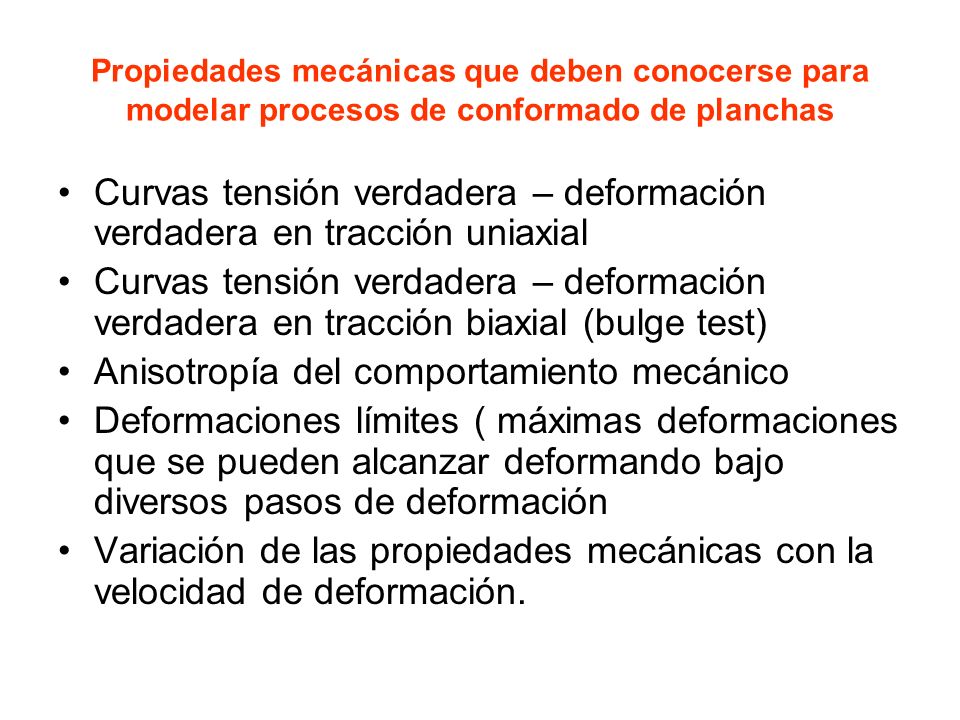

Propiedades mecánicas que deben conocerse para modelar procesos de conformado de planchas Curvas tensión verdadera – deformación verdadera en tracción uniaxial Curvas tensión verdadera – deformación verdadera en tracción biaxial (bulge test) Anisotropía del comportamiento mecánico Deformaciones límites ( máximas deformaciones que se pueden alcanzar deformando bajo diversos pasos de deformación Variación de las propiedades mecánicas con la velocidad de deformación.
5

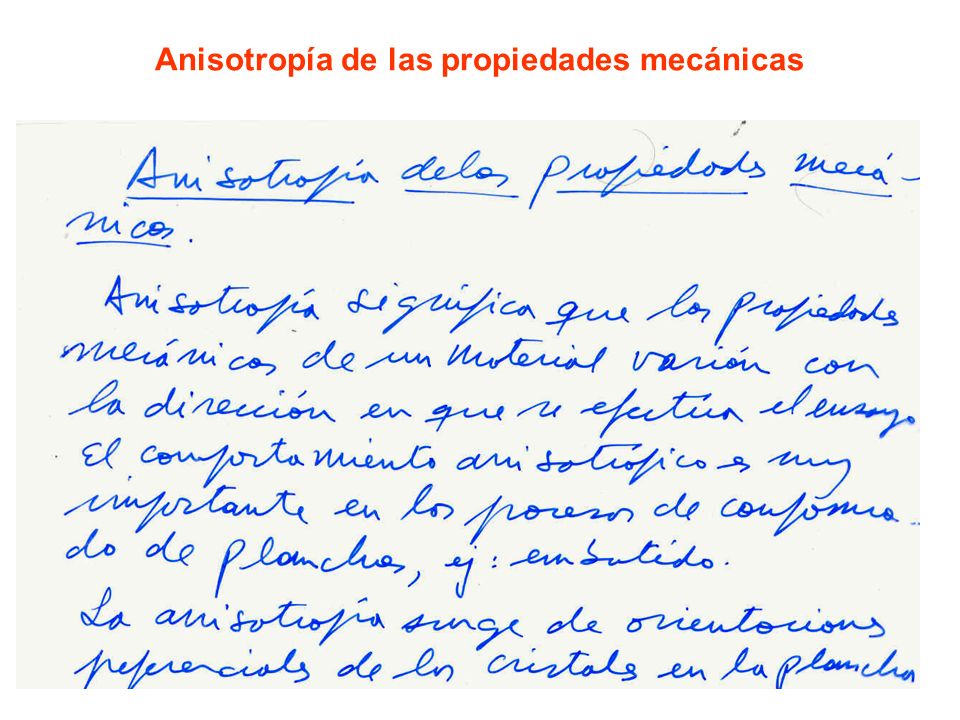

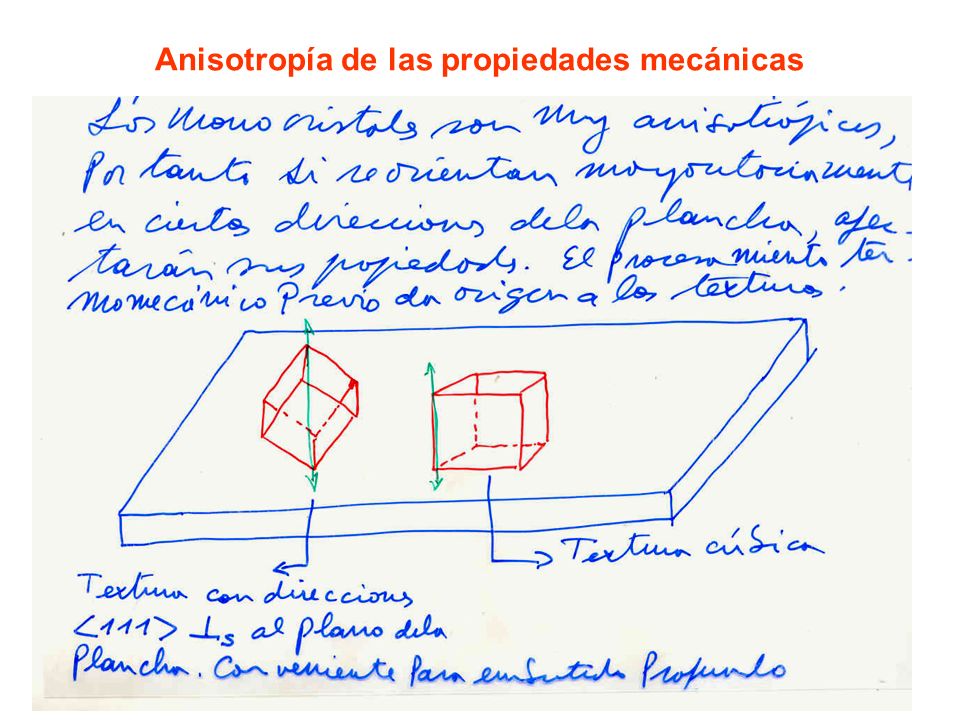

Anisotropía de las propiedades mecánicas
7

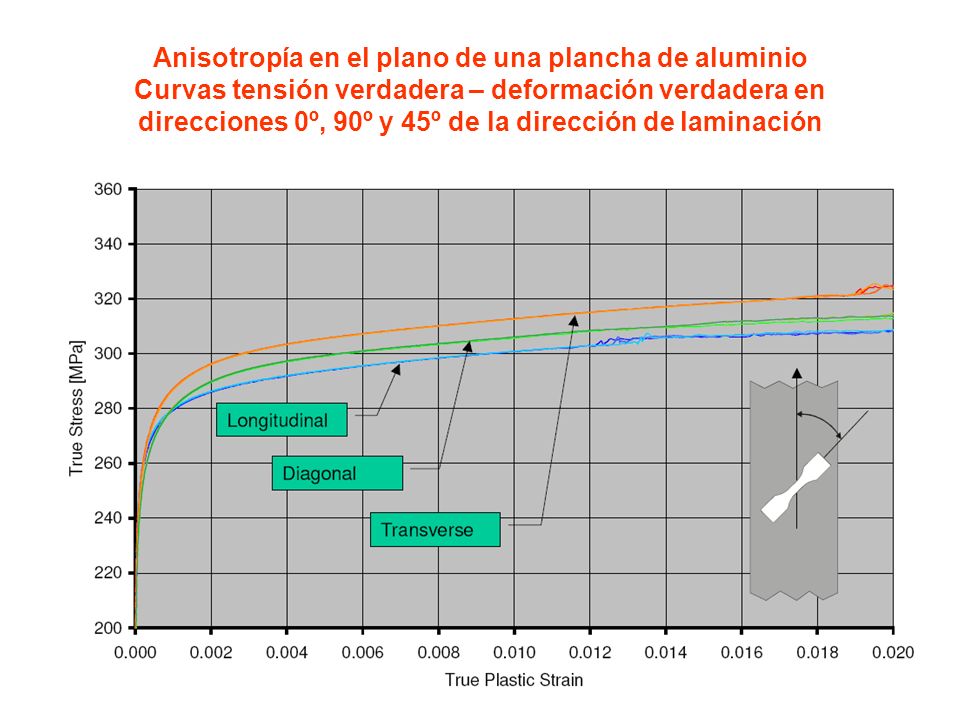

Anisotropía en el plano de una plancha de aluminio Curvas tensión verdadera – deformación verdadera en direcciones 0º, 90º y 45º de la dirección de laminación
8

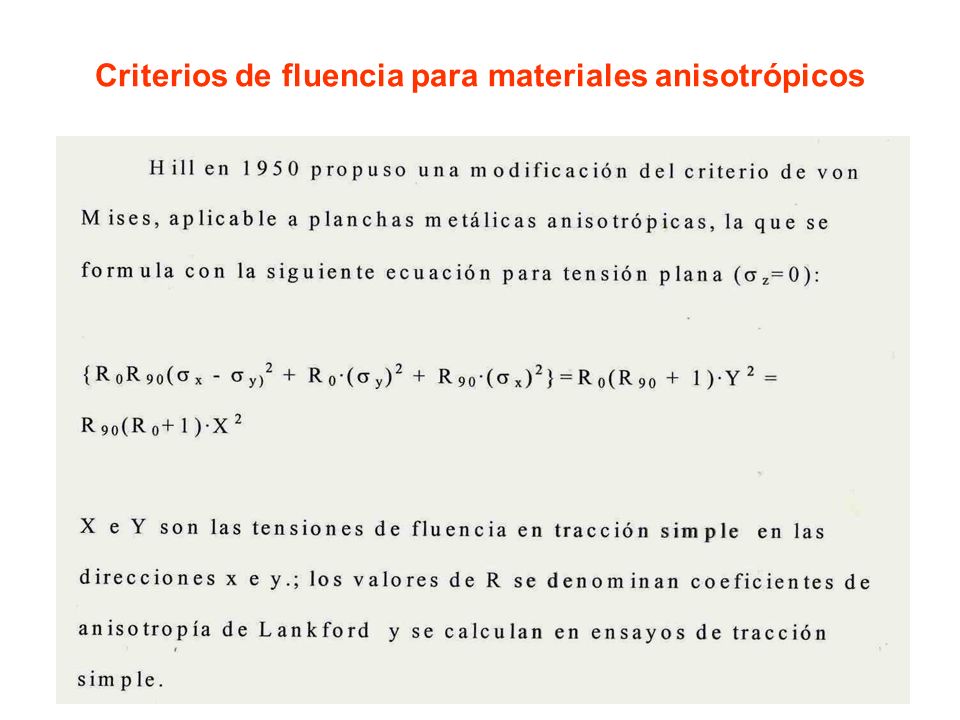

Criterios de fluencia para materiales anisotrópicos
9

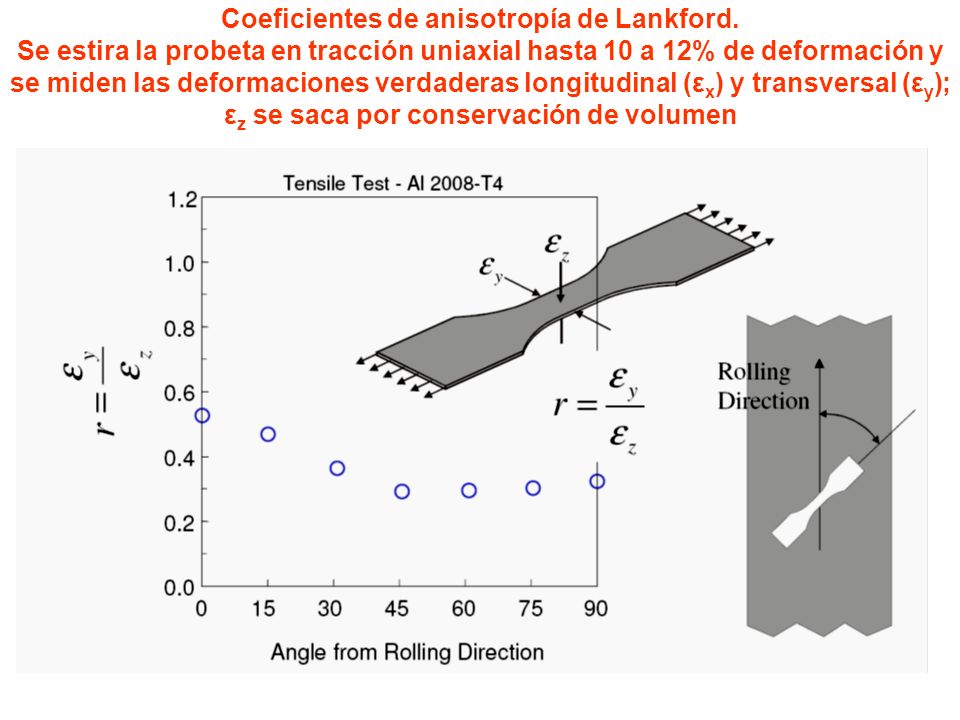

Coeficientes de anisotropía de Lankford. Se estira la probeta en tracción uniaxial hasta 10 a 12% de deformación y se miden las deformaciones verdaderas longitudinal (ε x ) y transversal (ε y ); ε z se saca por conservación de volumen
10

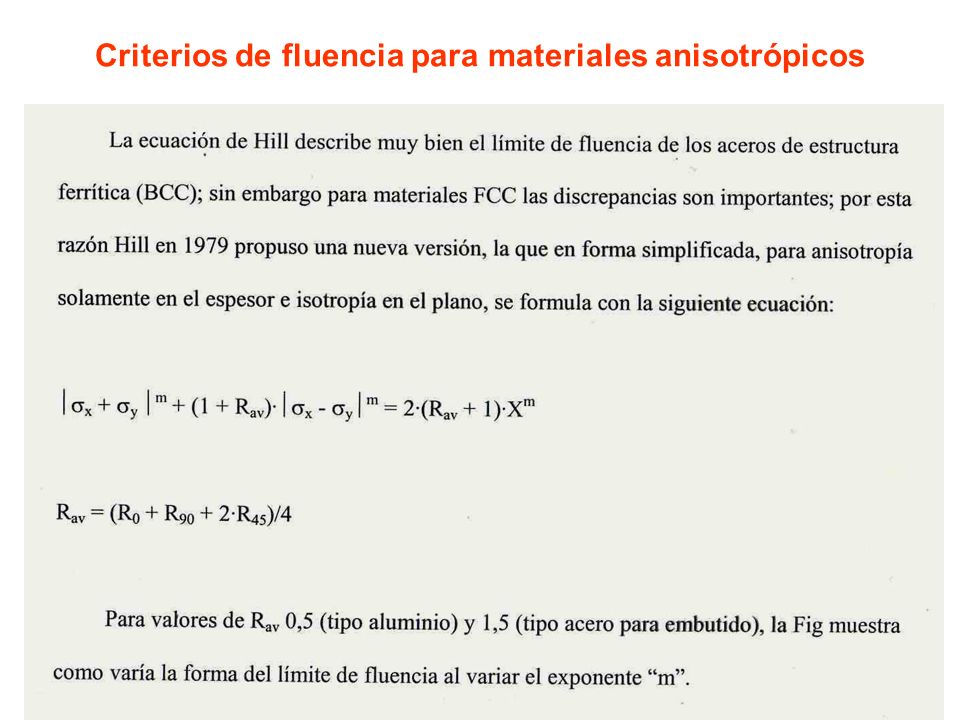

Criterios de fluencia para materiales anisotrópicos
11

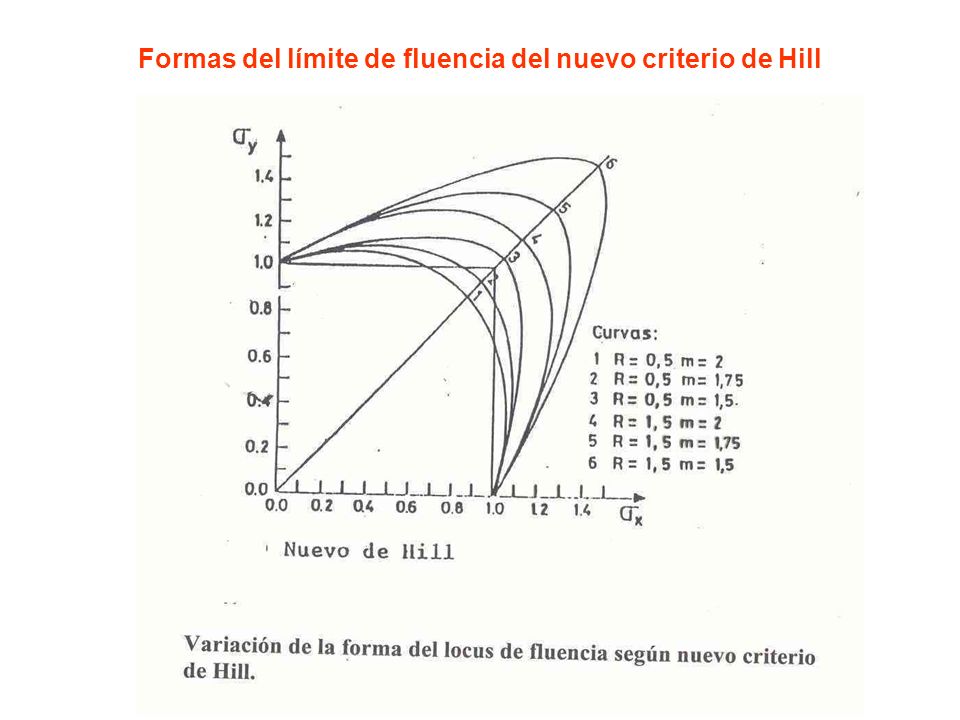

Formas del límite de fluencia del nuevo criterio de Hill
12

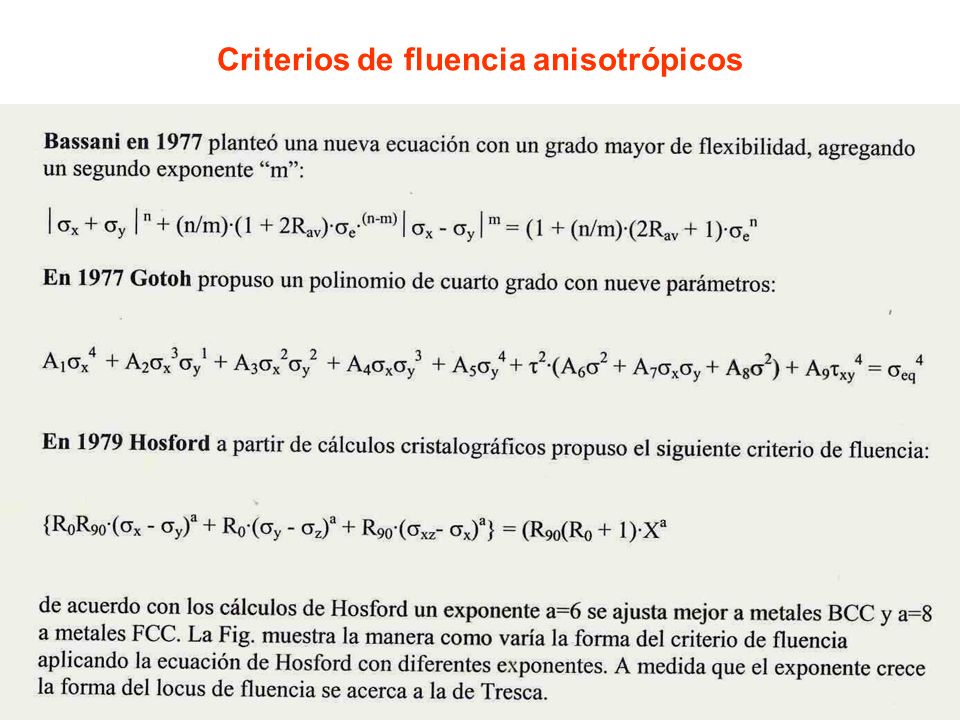

Criterios de fluencia anisotrópicos
13

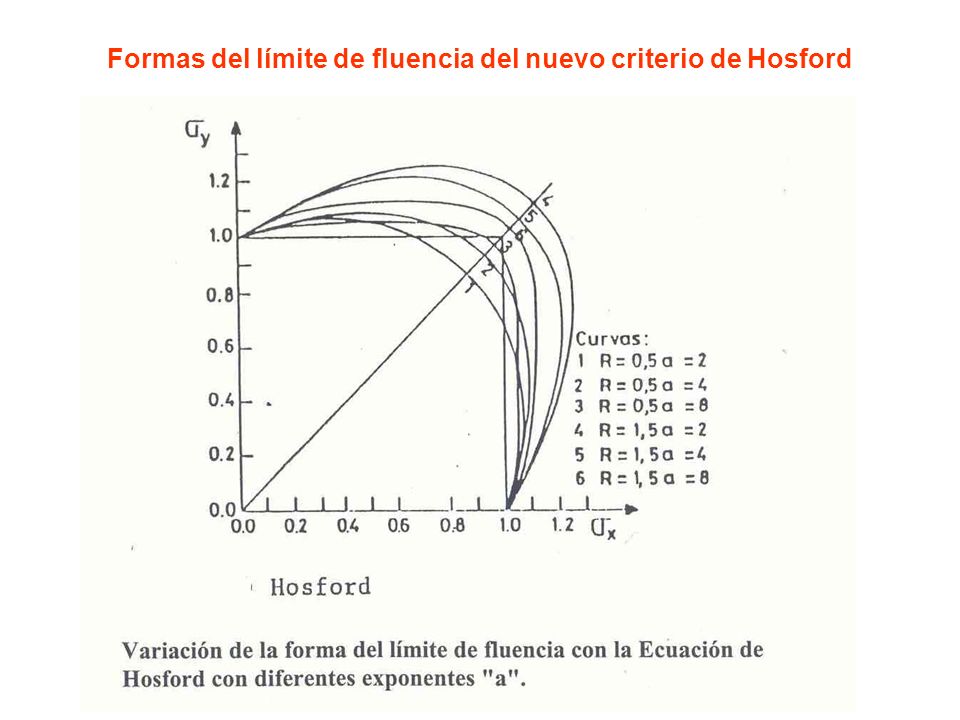

Formas del límite de fluencia del nuevo criterio de Hosford
14

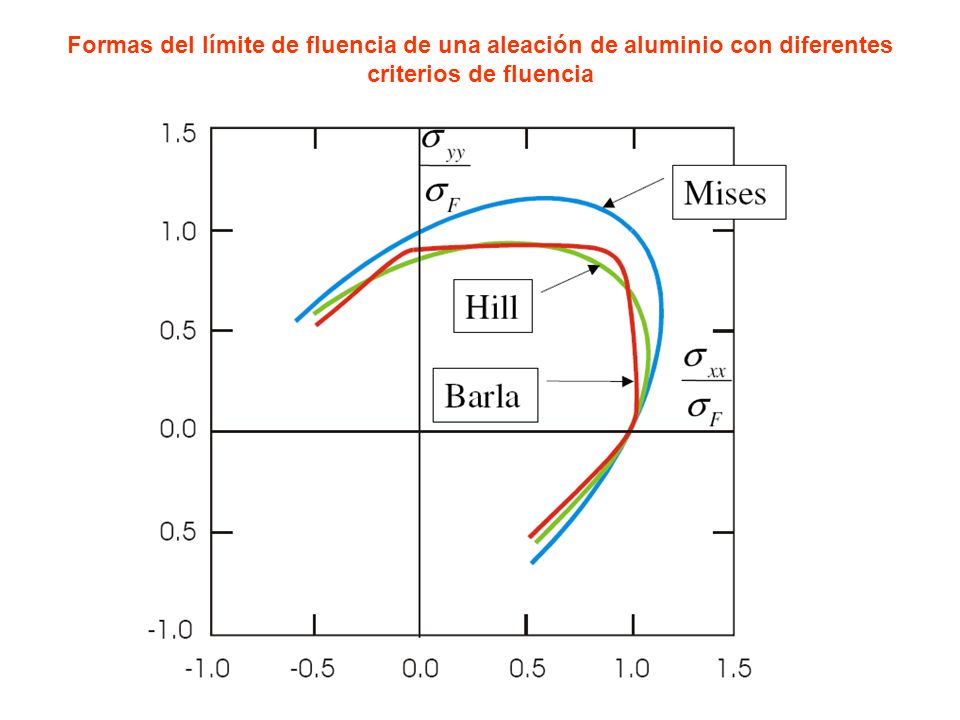

Formas del límite de fluencia de una aleación de aluminio con diferentes criterios de fluencia
15

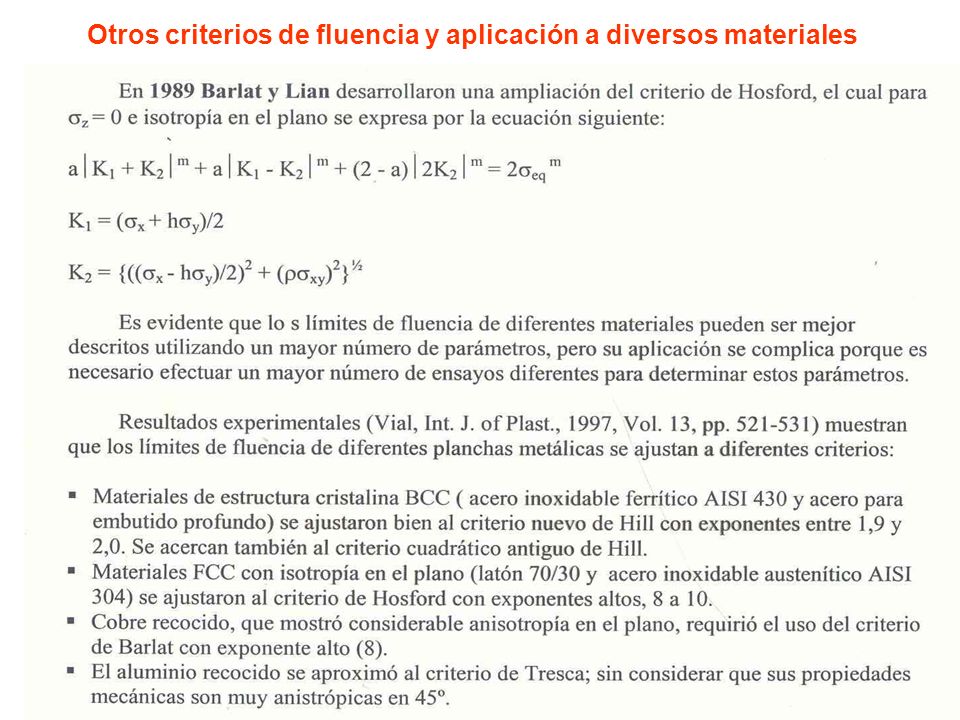

Otros criterios de fluencia y aplicación a diversos materiales
16
Proceso y Matrices de embutido profundo
17

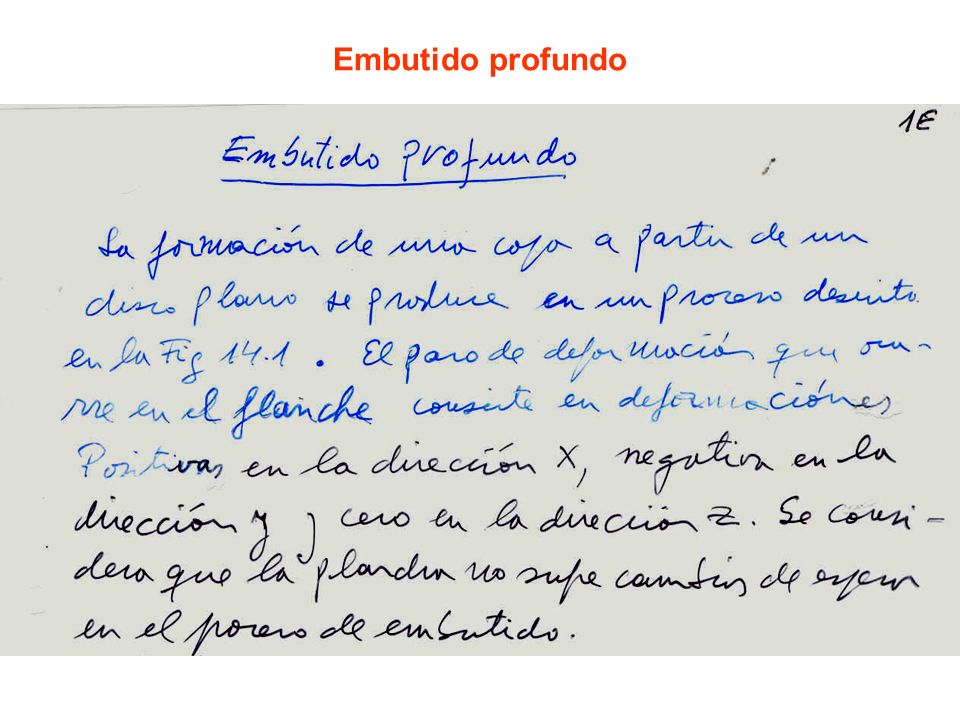

Embutido profundo
18

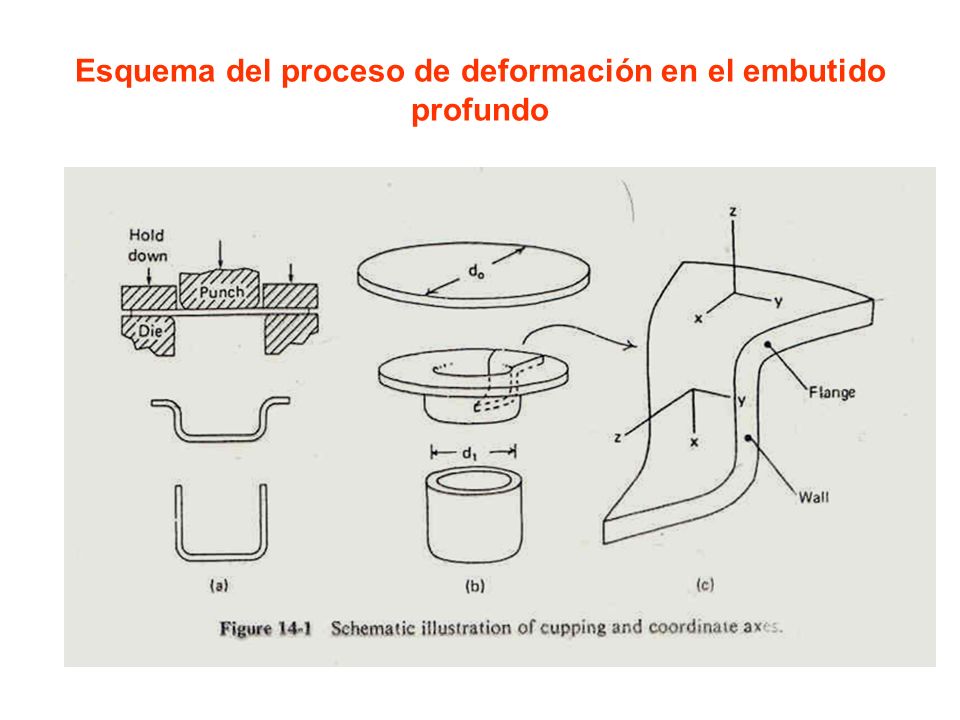

Esquema del proceso de deformación en el embutido profundo
19

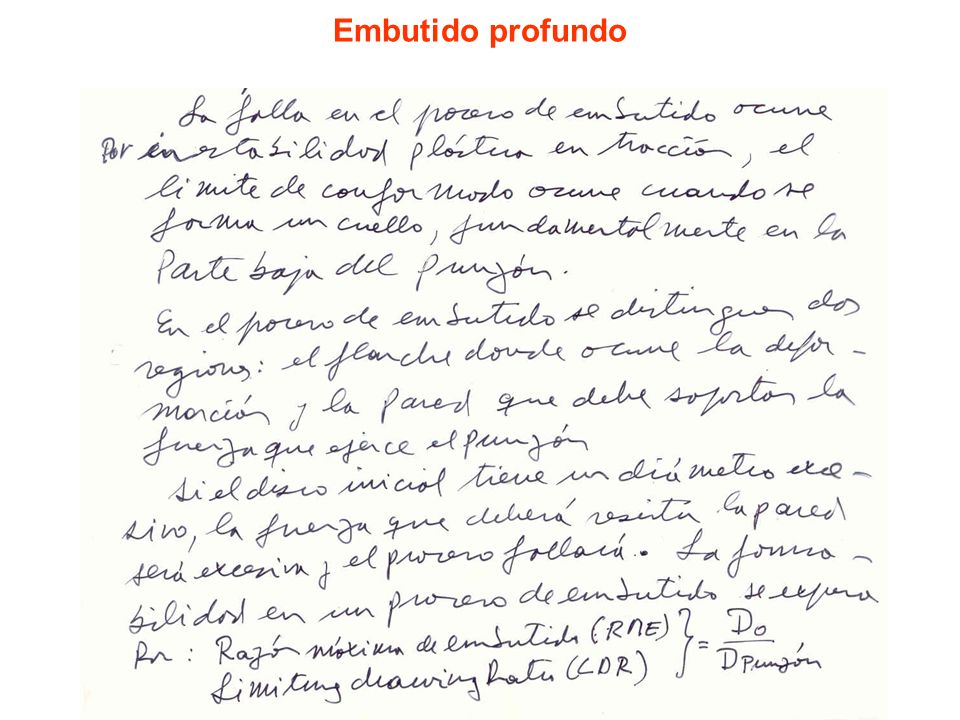

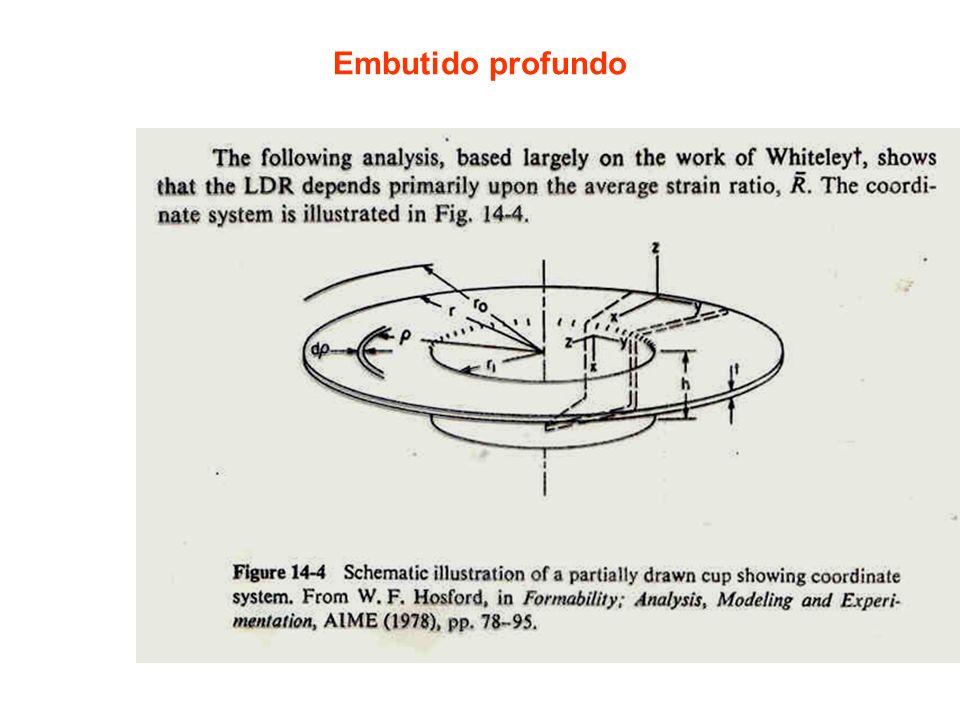

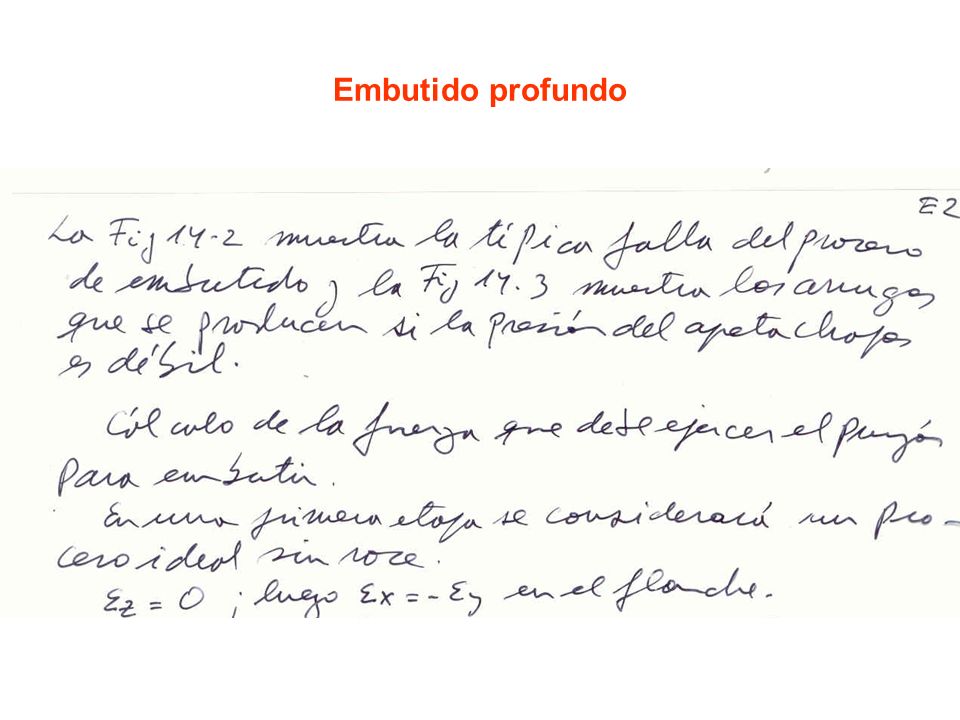

Embutido profundo
20

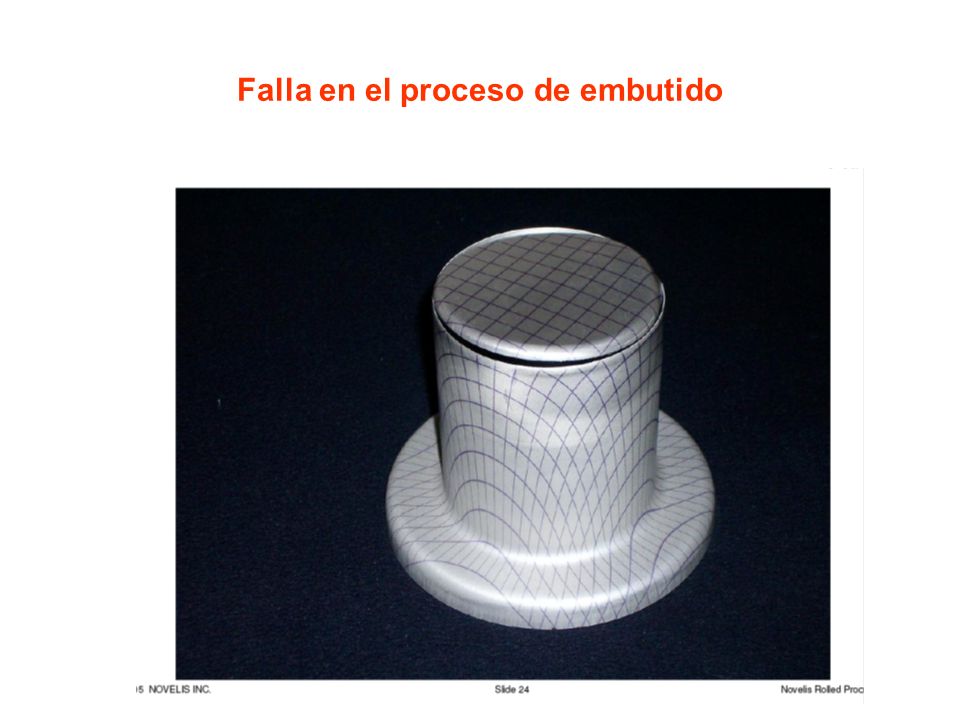

Falla en el proceso de embutido
21

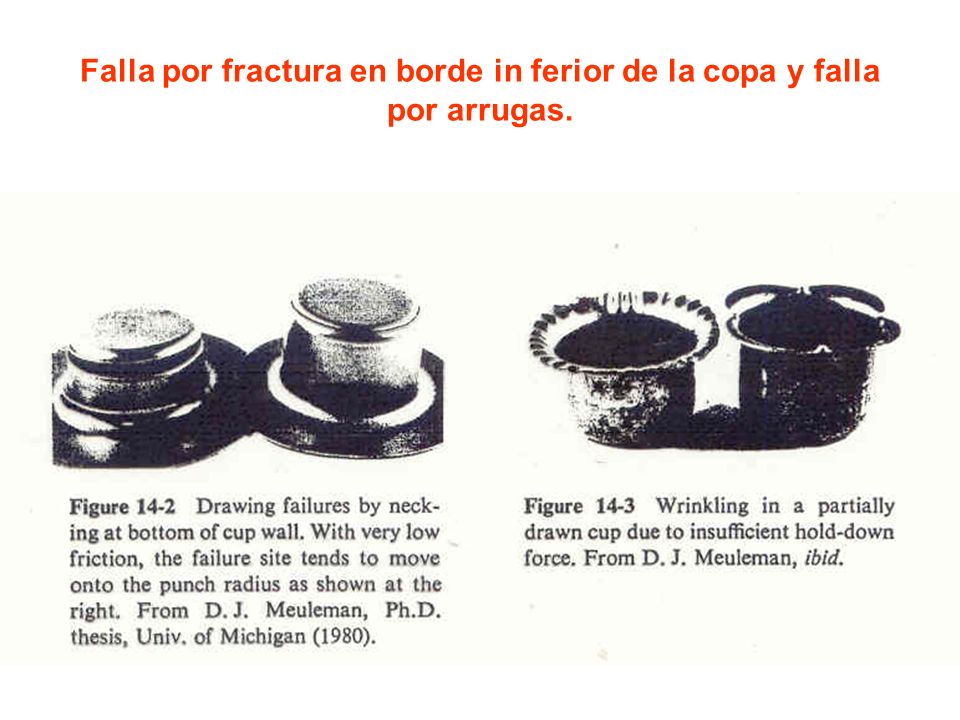

Falla por fractura en borde in ferior de la copa y falla por arrugas.
22

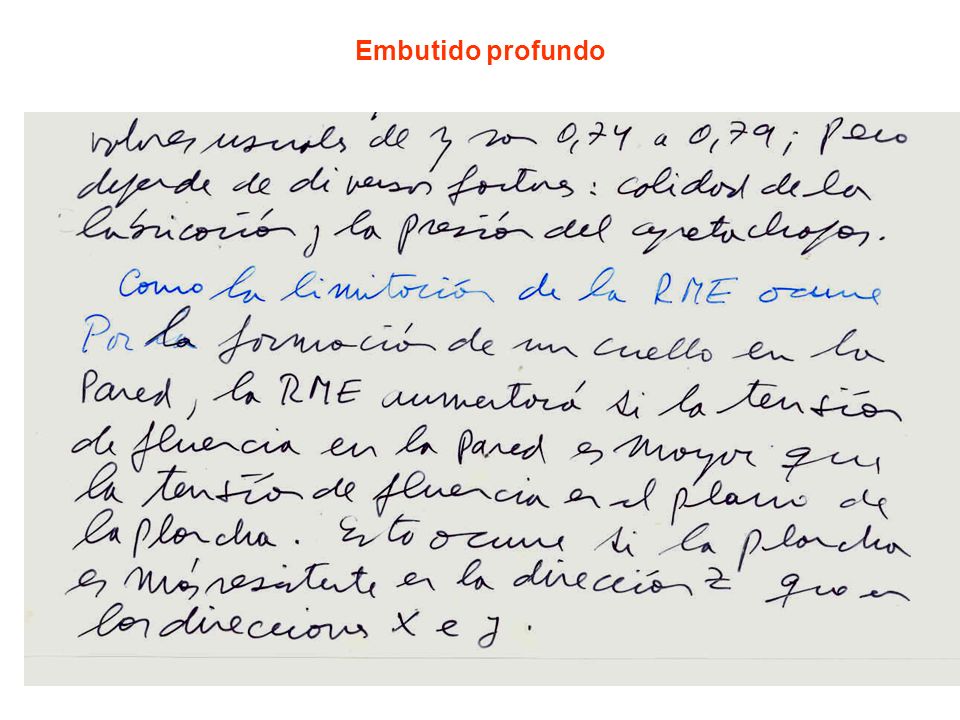

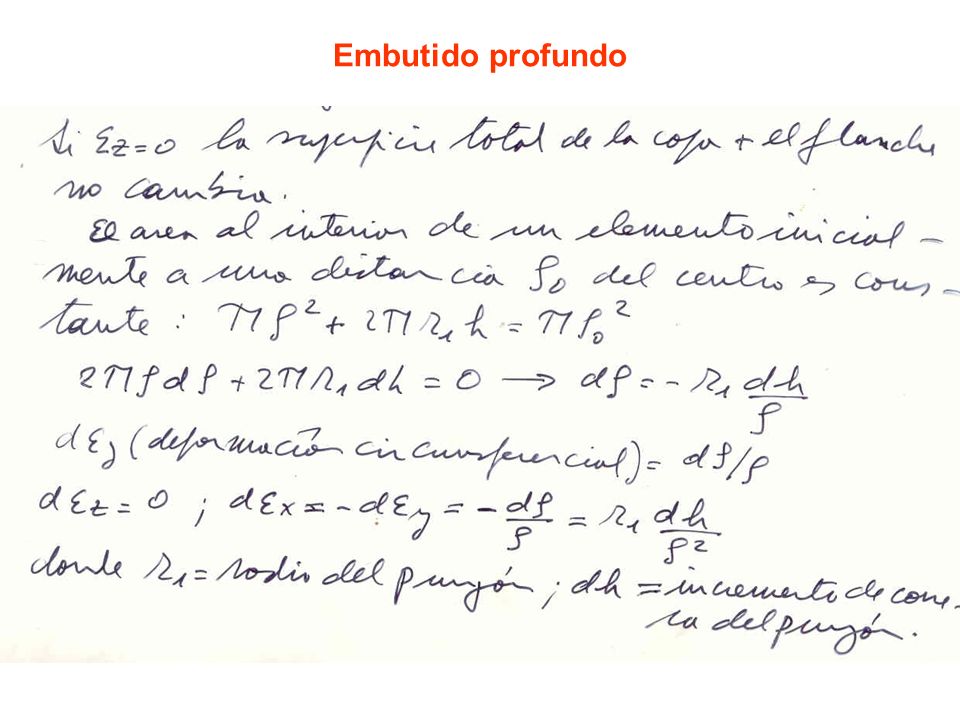

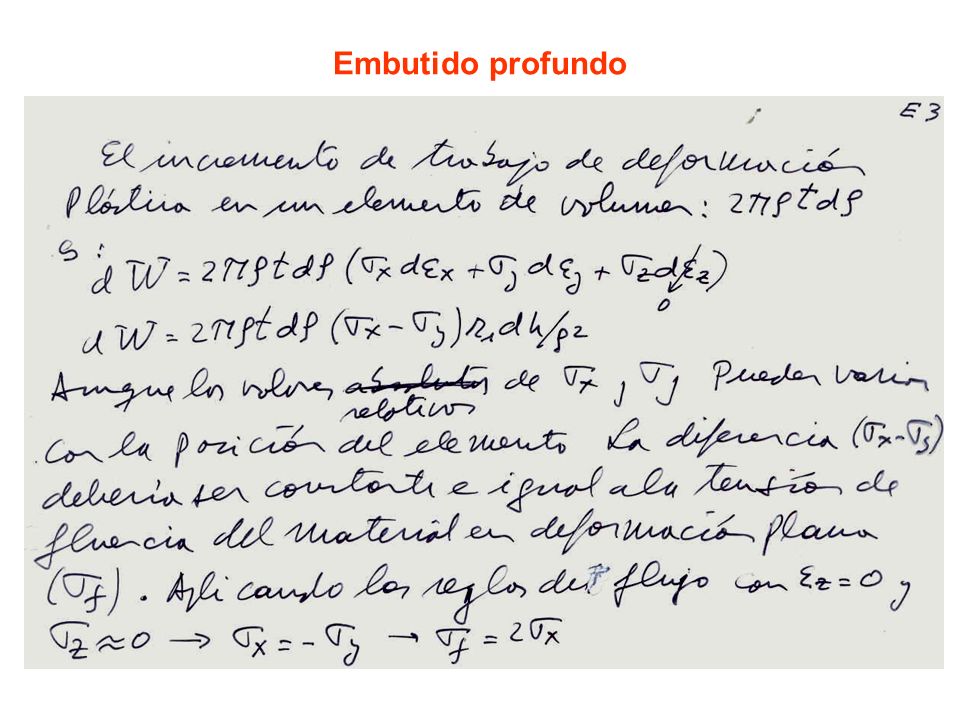

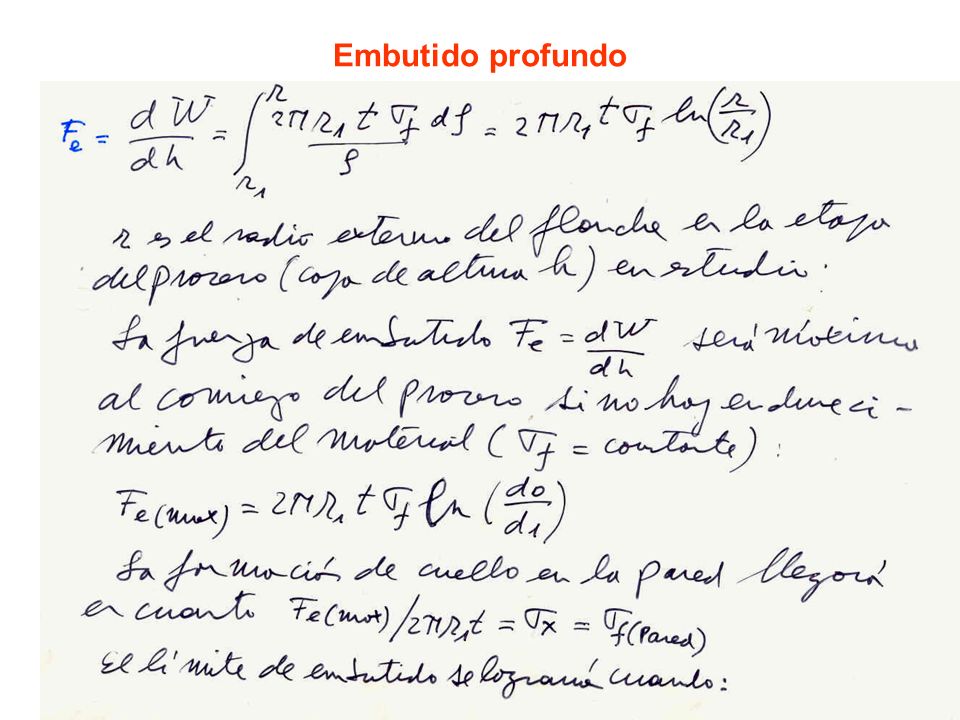

Embutido profundo
29

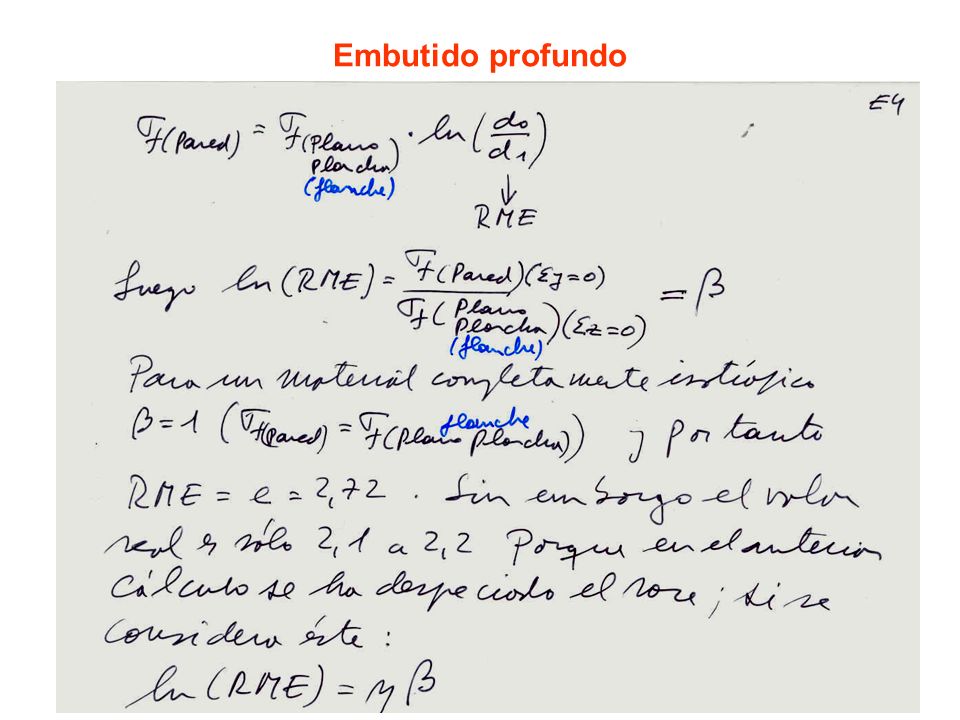

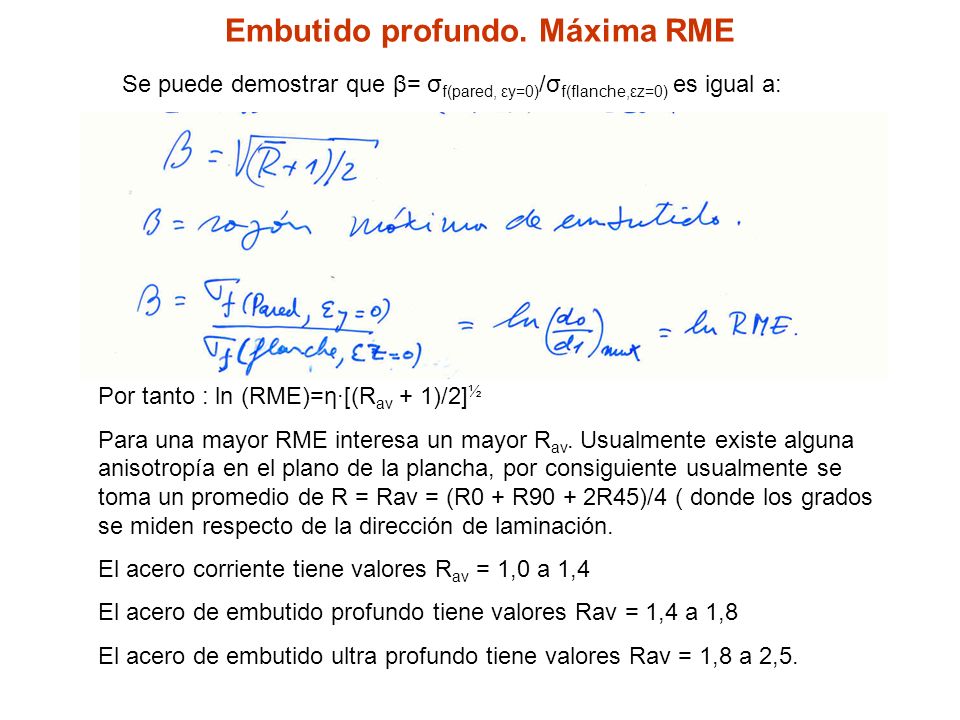

Embutido profundo. Máxima RME Se puede demostrar que β= σ f(pared, εy=0) /σ f(flanche,εz=0) es igual a: Por tanto : ln (RME)=η·[(R av + 1)/2] ½ Para una mayor RME interesa un mayor R av. Usualmente existe alguna anisotropía en el plano de la plancha, por consiguiente usualmente se toma un promedio de R = Rav = (R0 + R90 + 2R45)/4 ( donde los grados se miden respecto de la dirección de laminación. El acero corriente tiene valores R av = 1,0 a 1,4 El acero de embutido profundo tiene valores Rav = 1,4 a 1,8 El acero de embutido ultra profundo tiene valores Rav = 1,8 a 2,5.
30

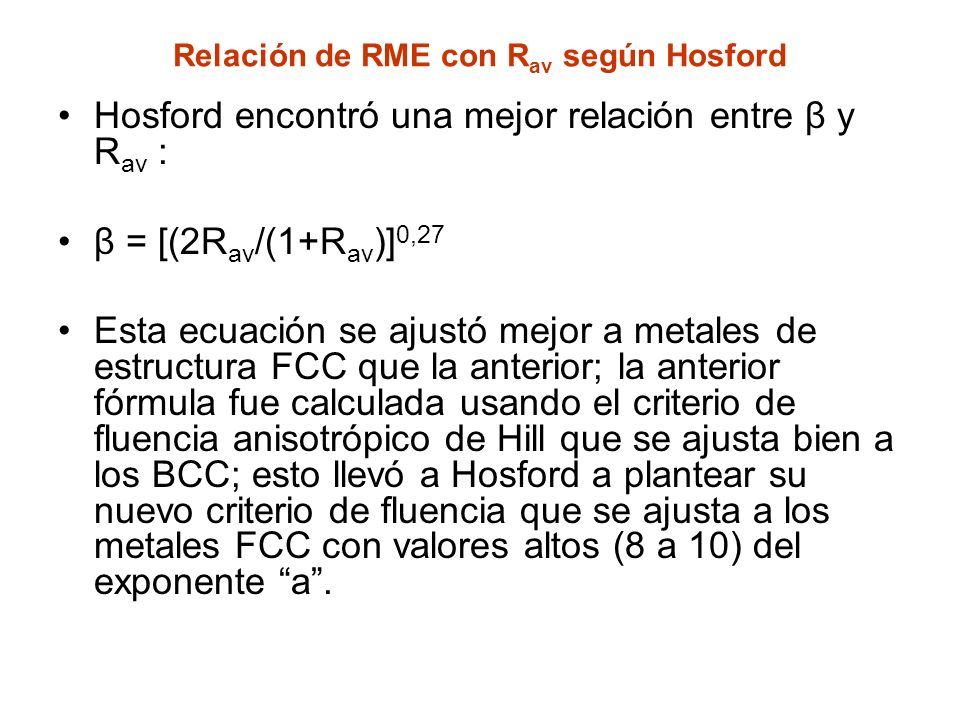

Relación de RME con R av según Hosford Hosford encontró una mejor relación entre β y R av : β = [(2R av /(1+R av )] 0,27 Esta ecuación se ajustó mejor a metales de estructura FCC que la anterior; la anterior fórmula fue calculada usando el criterio de fluencia anisotrópico de Hill que se ajusta bien a los BCC; esto llevó a Hosford a plantear su nuevo criterio de fluencia que se ajusta a los metales FCC con valores altos (8 a 10) del exponente “a”.
31

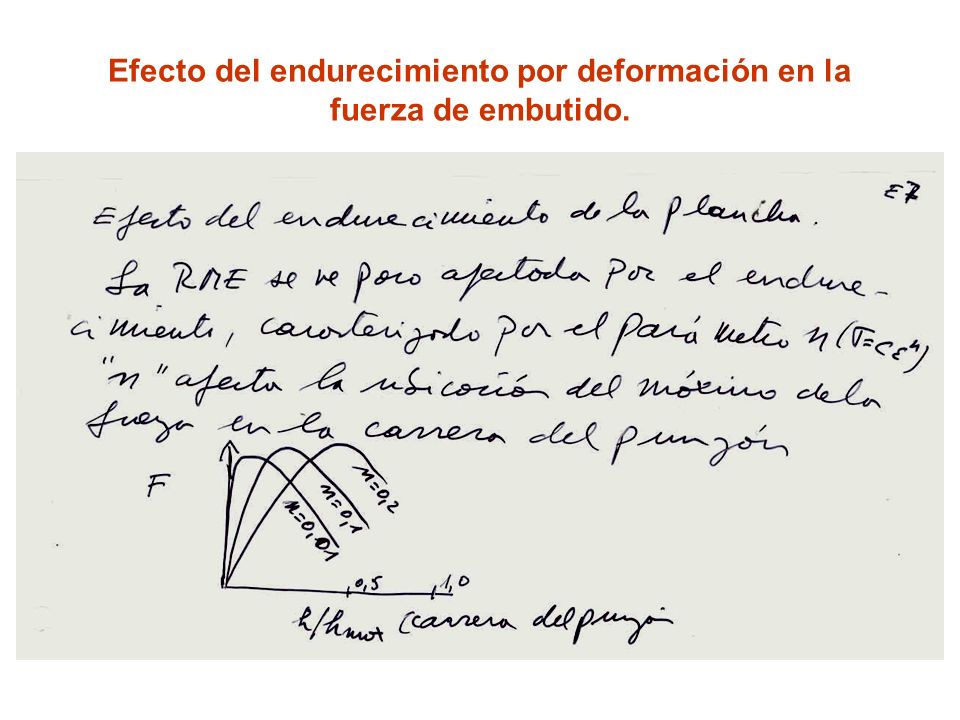

Efecto del endurecimiento por deformación en la fuerza de embutido.
32

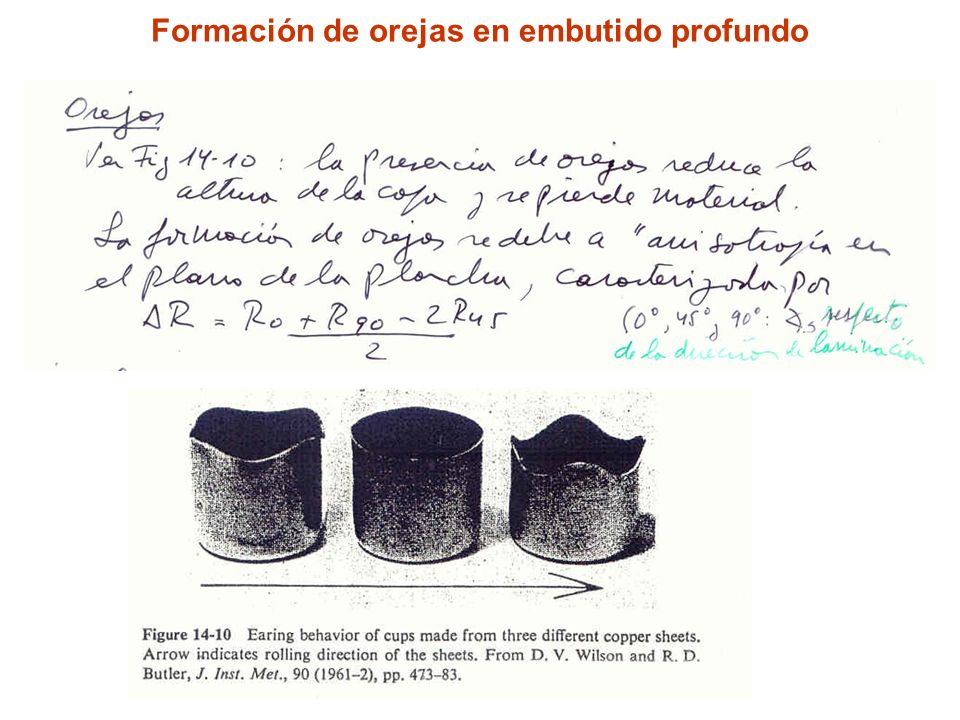

Formación de orejas en embutido profundo
33

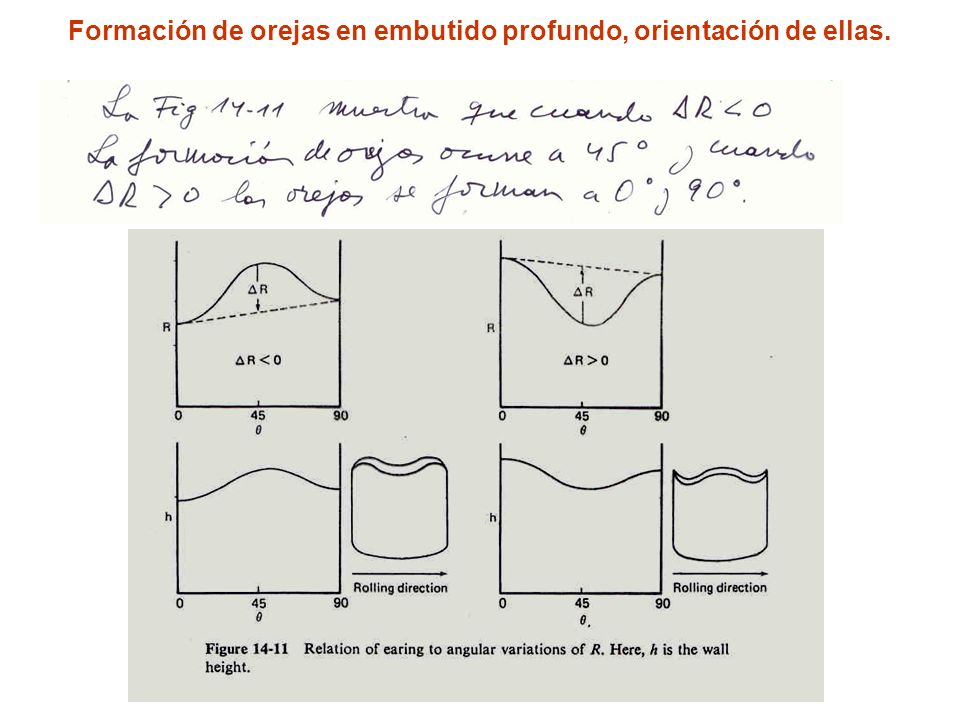

Formación de orejas en embutido profundo, orientación de ellas.
34

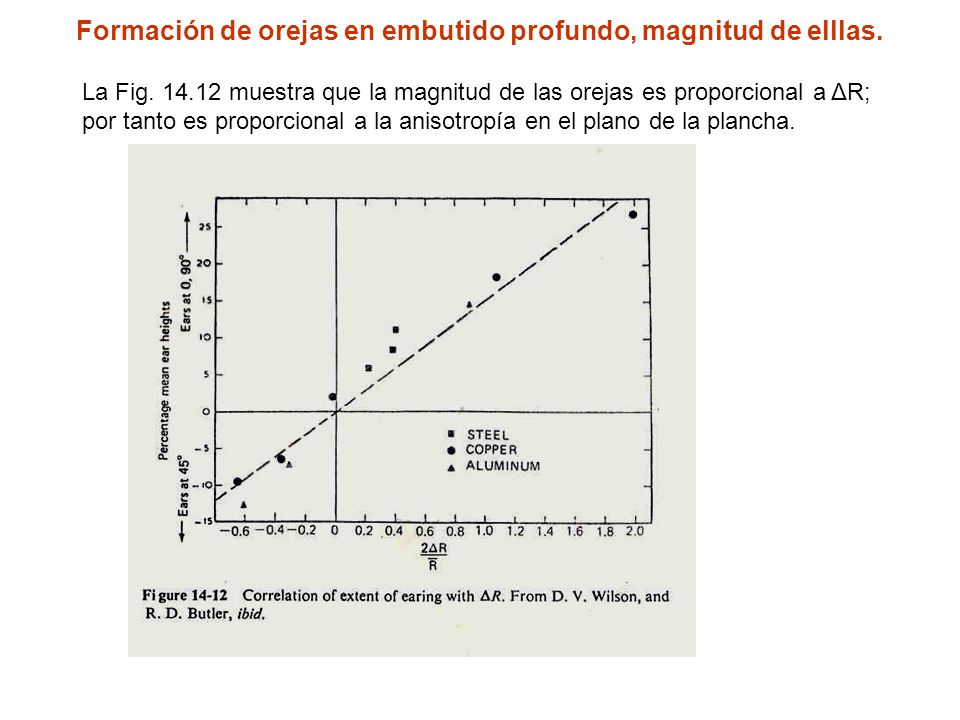

Formación de orejas en embutido profundo, magnitud de elllas. La Fig. 14.12 muestra que la magnitud de las orejas es proporcional a ΔR; por tanto es proporcional a la anisotropía en el plano de la plancha.
35

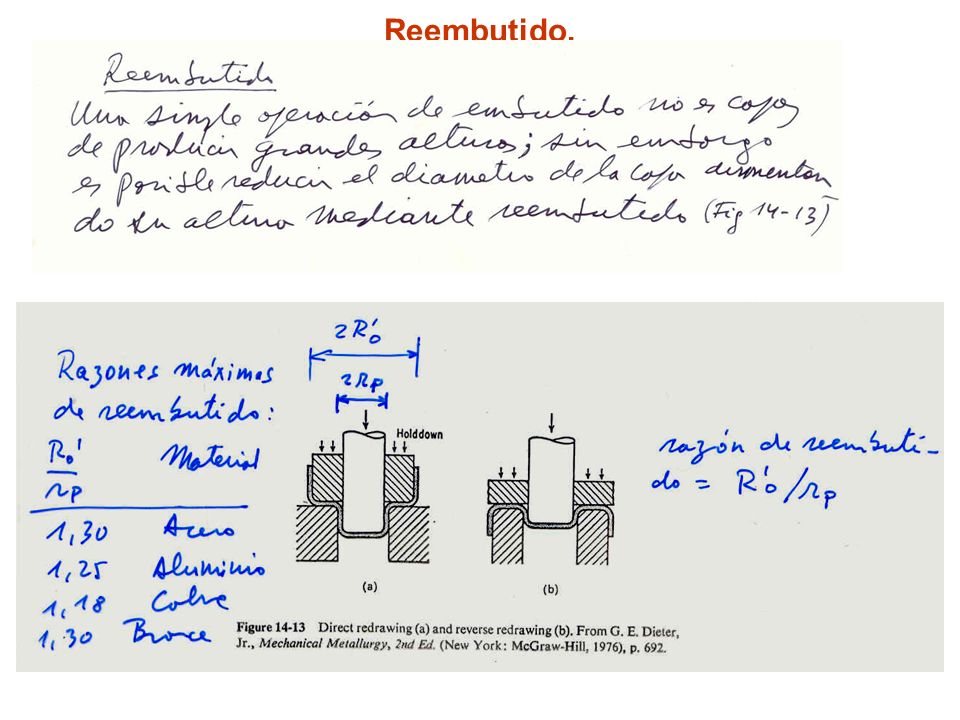

Reembutido.
36

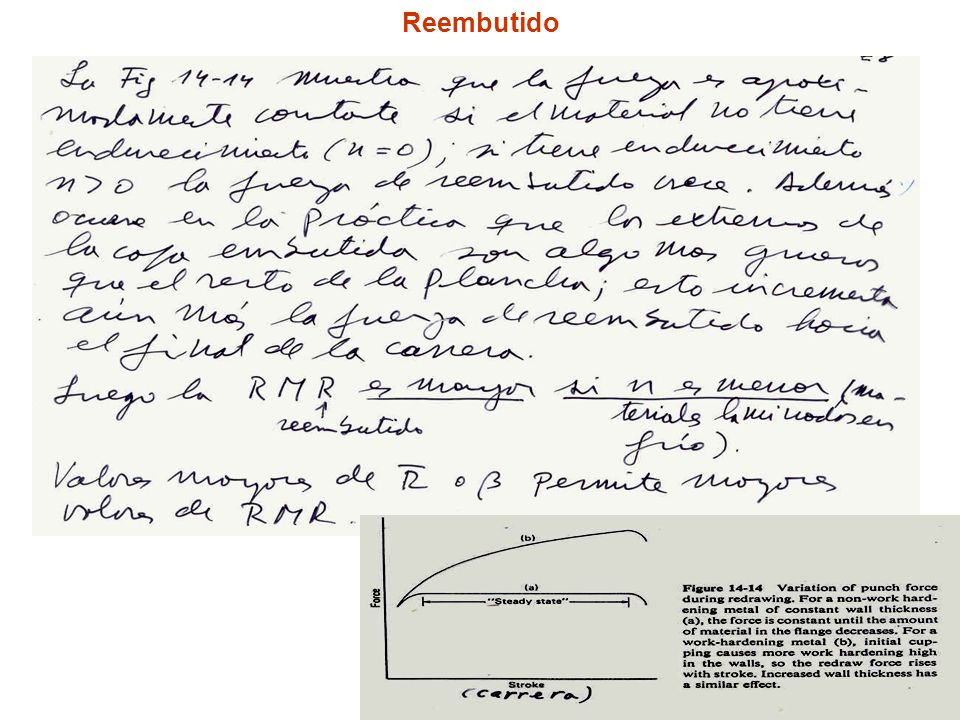

Reembutido
37

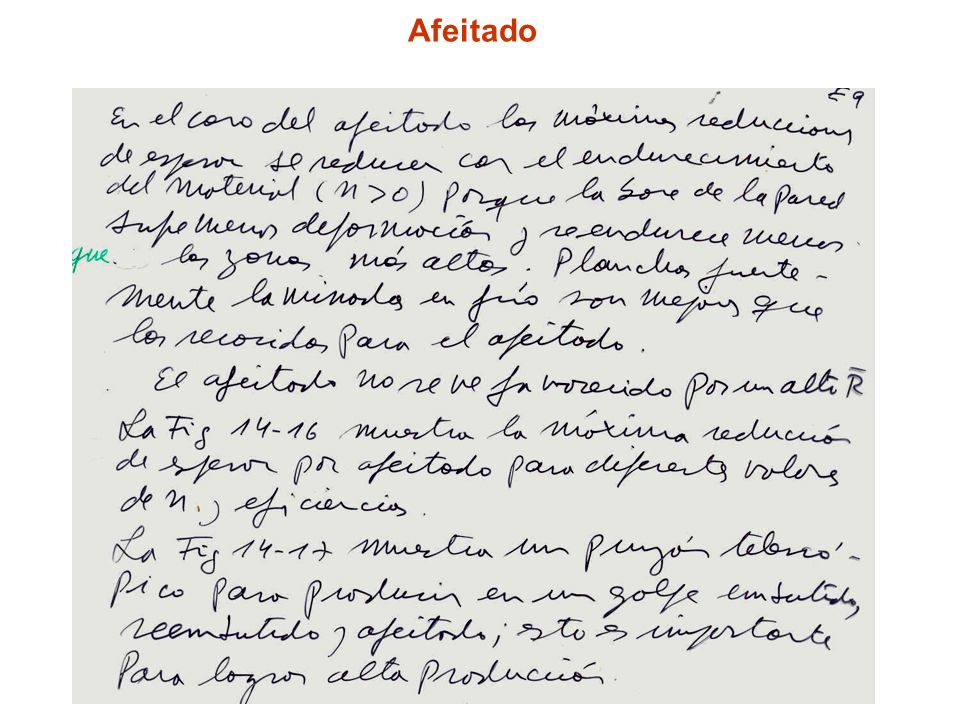

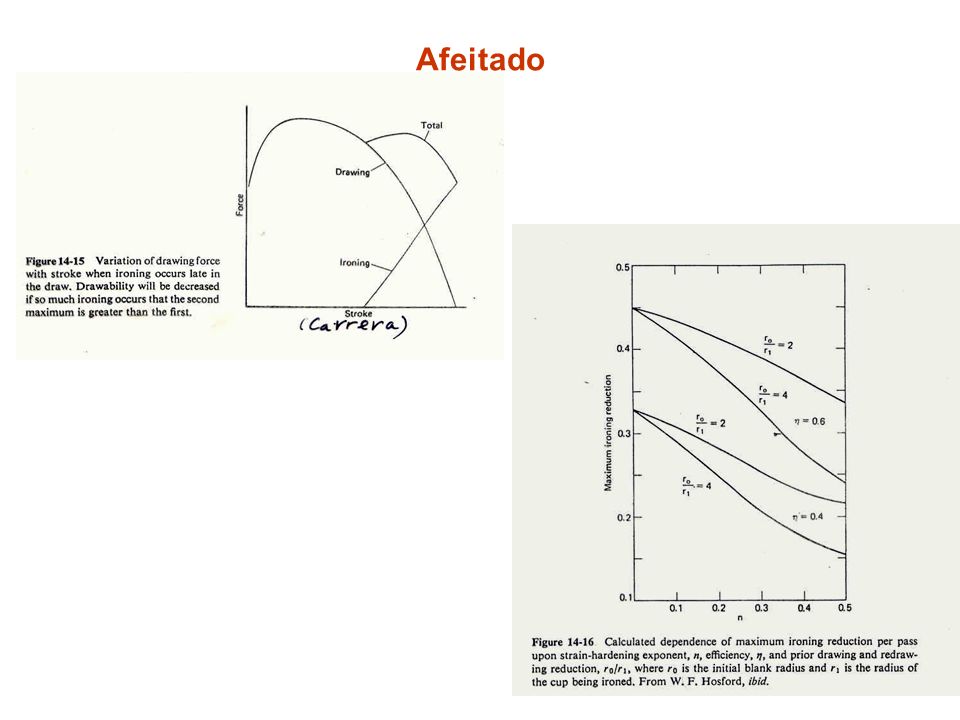

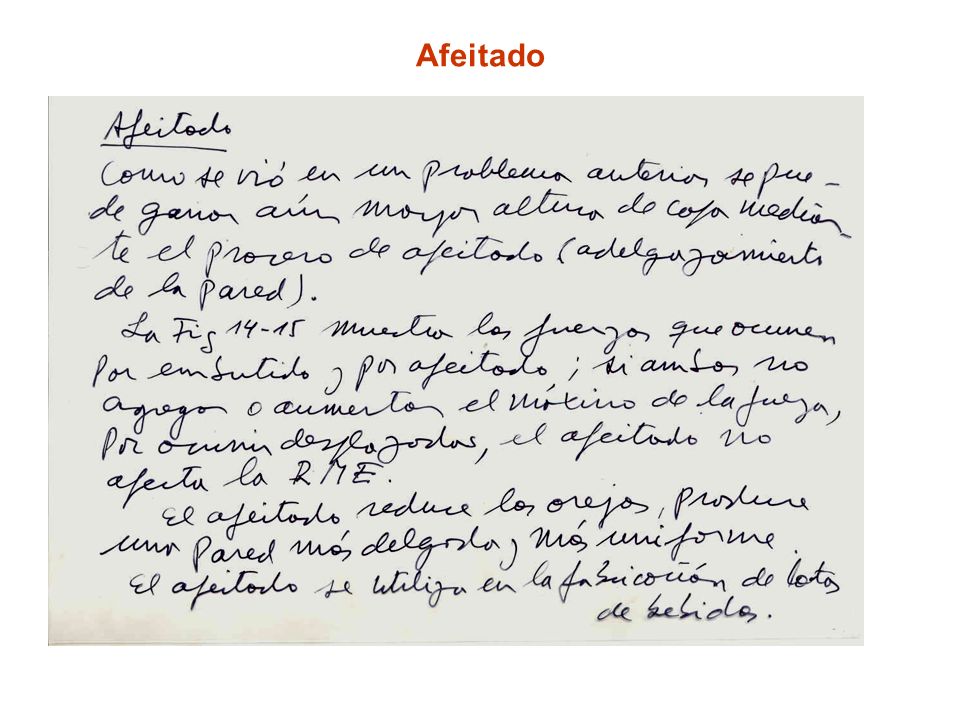

Afeitado
40

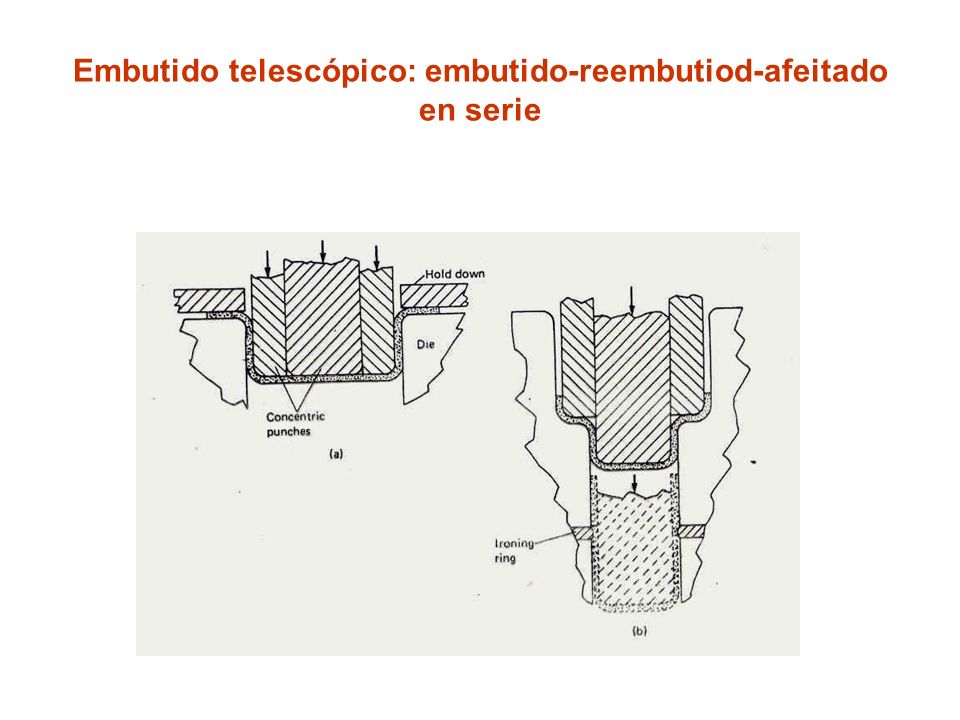

Embutido telescópico: embutido-reembutiod-afeitado en serie
41

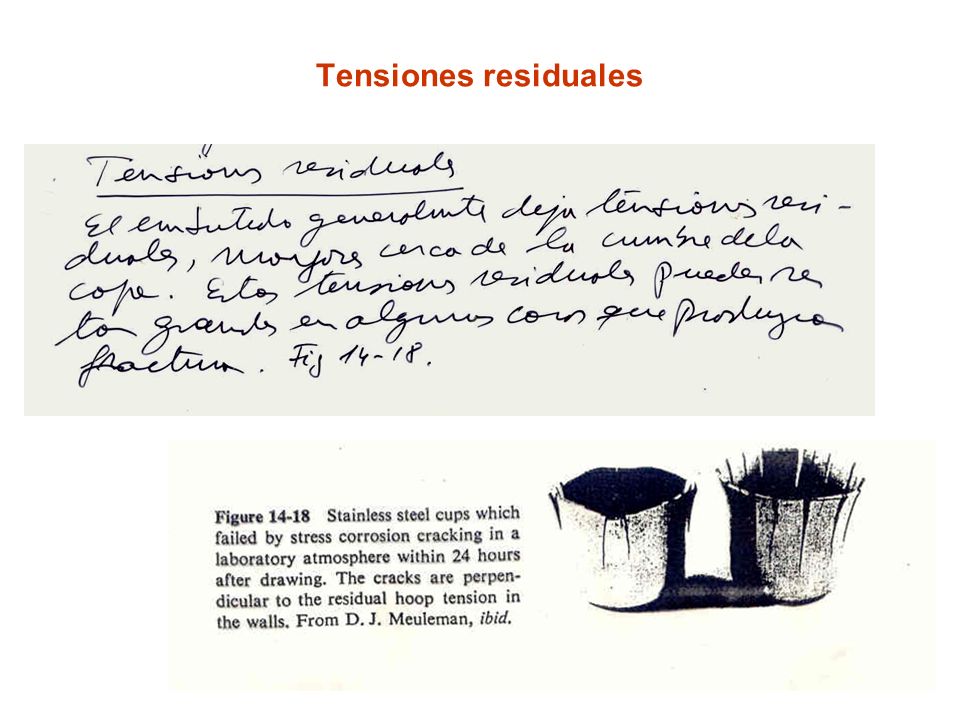

Tensiones residuales
