1 Válvulas Solenoides - 301 Especificación de Producto y Diferenciación

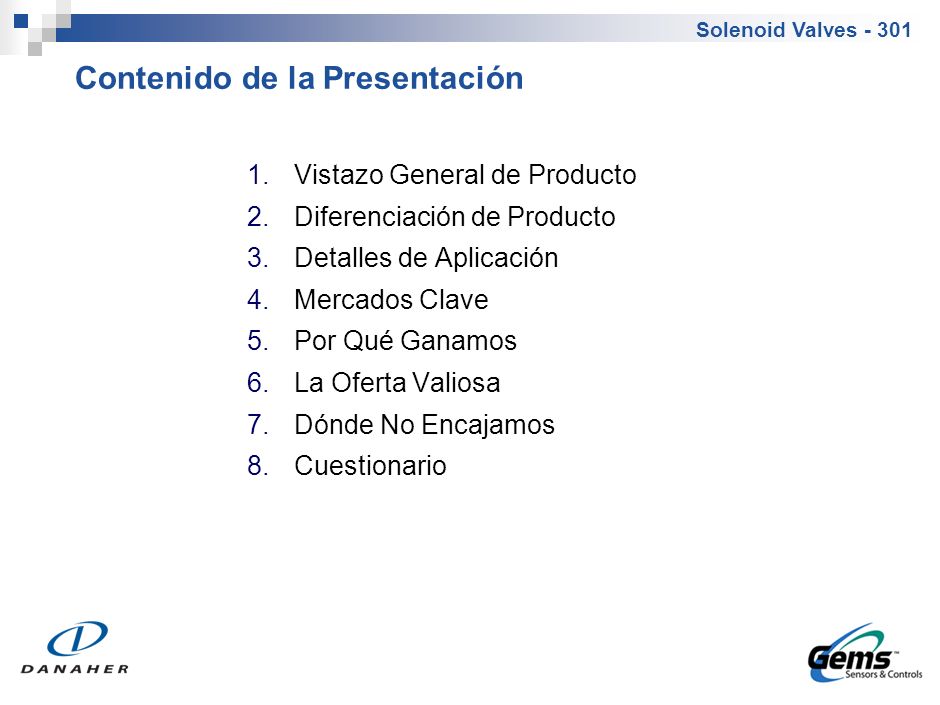

2 Solenoid Valves - 301 1.Vistazo General de Producto 2.Diferenciación de Producto 3.Detalles de Aplicación 4.Mercados Clave 5.Por Qué Ganamos 6.La Oferta Valiosa 7.Dónde No Encajamos 8.Cuestionario Contenido de la Presentación

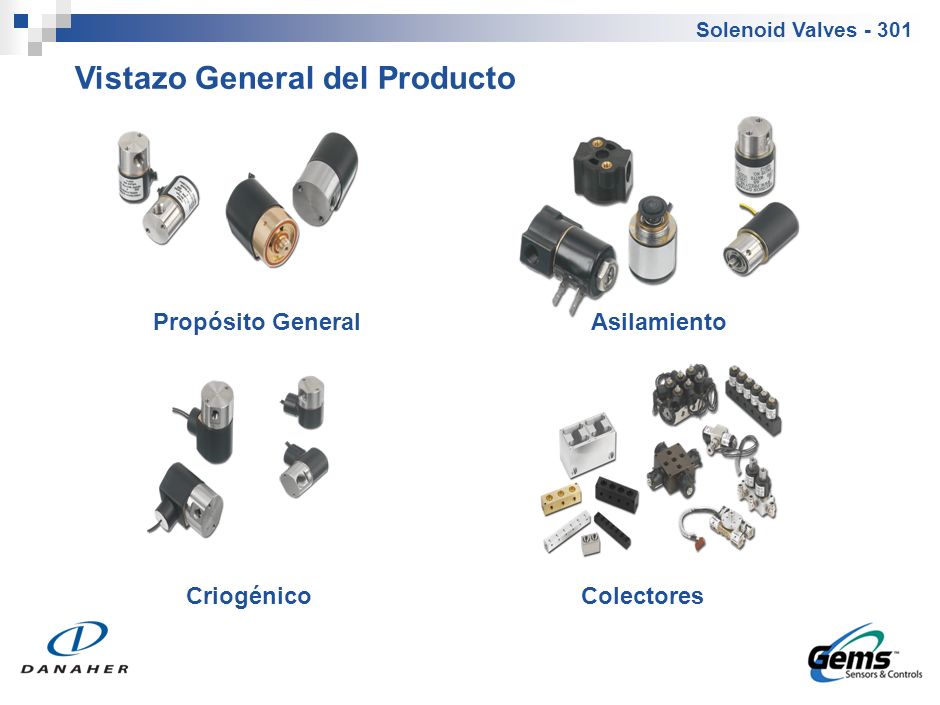

3 Solenoid Valves - 301 Vistazo General del Producto Criogénico AsilamientoPropósito General Colectores

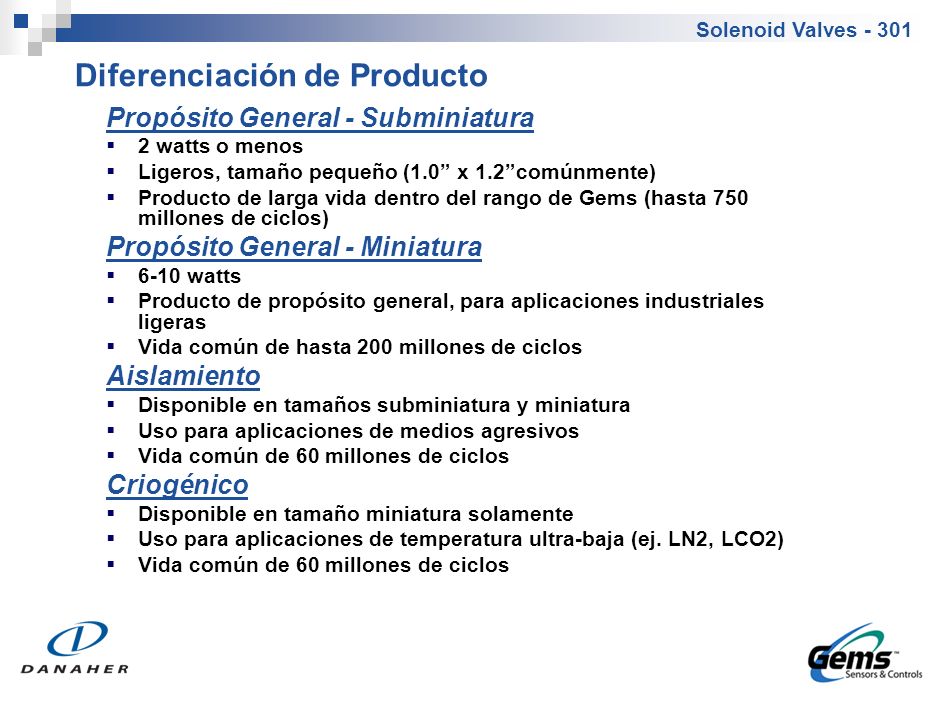

4 Solenoid Valves - 301 Propósito General - Subminiatura  2 watts o menos  Ligeros, tamaño pequeño (1.0” x 1.2”comúnmente)  Producto de larga vida dentro del rango de Gems (hasta 750 millones de ciclos) Propósito General - Miniatura  6-10 watts  Producto de propósito general, para aplicaciones industriales ligeras  Vida común de hasta 200 millones de ciclos Aislamiento  Disponible en tamaños subminiatura y miniatura  Uso para aplicaciones de medios agresivos  Vida común de 60 millones de ciclos Criogénico  Disponible en tamaño miniatura solamente  Uso para aplicaciones de temperatura ultra-baja (ej. LN2, LCO2)  Vida común de 60 millones de ciclos Diferenciación de Producto

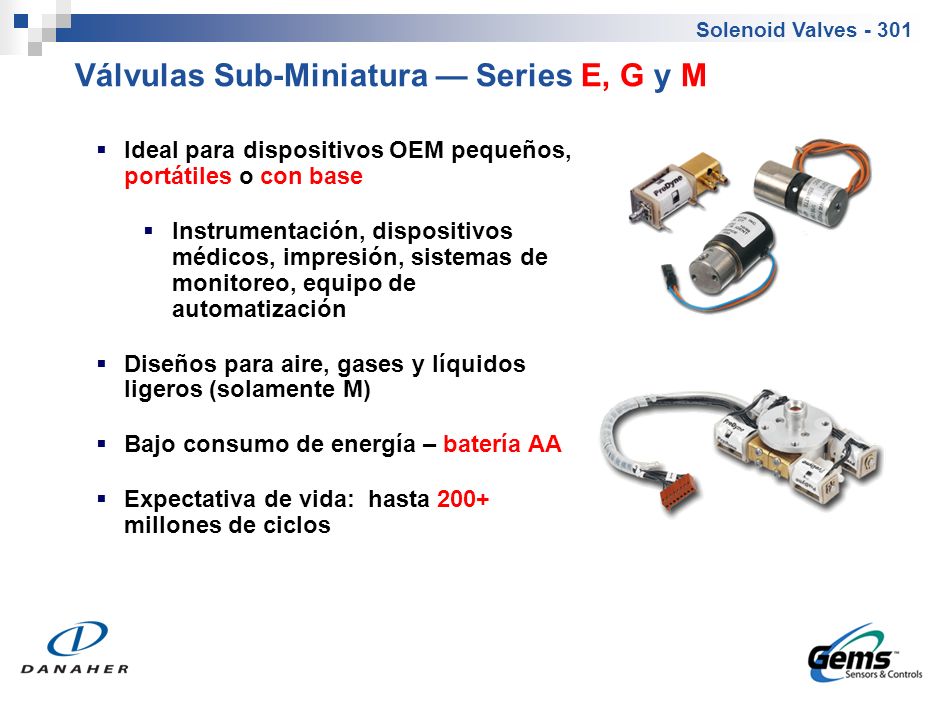

5 Solenoid Valves - 301  Ideal para dispositivos OEM pequeños, portátiles o con base  Instrumentación, dispositivos médicos, impresión, sistemas de monitoreo, equipo de automatización  Diseños para aire, gases y líquidos ligeros (solamente M)  Bajo consumo de energía – batería AA  Expectativa de vida: hasta 200+ millones de ciclos Válvulas Sub-Miniatura — Series E, G y M

6 Solenoid Valves - 301 Producto OEM : Ventilador de pie Serie de Válvula : Serie M Aplicación: Licuadora de Oxigeno La serie de válvulas solenoides M se monta en un colector de aluminio y se usa para controlar el flujo del oxigeno. Cada válvula tiene un índice de flujo por separado y dependerá en qué válvula(s) están energizados, una cantidad controlada de oxigeno es provista al paciente Ventaja PreDyne de Gems: Es un sistema integro, compacto, y con gran valor fabricado con especificaciones exactas, con funcionamiento 100% comprobado, serializado y entregado a la línea a la que se instalará en la unidad final. Aplicaciones: Medico - Respiratorio

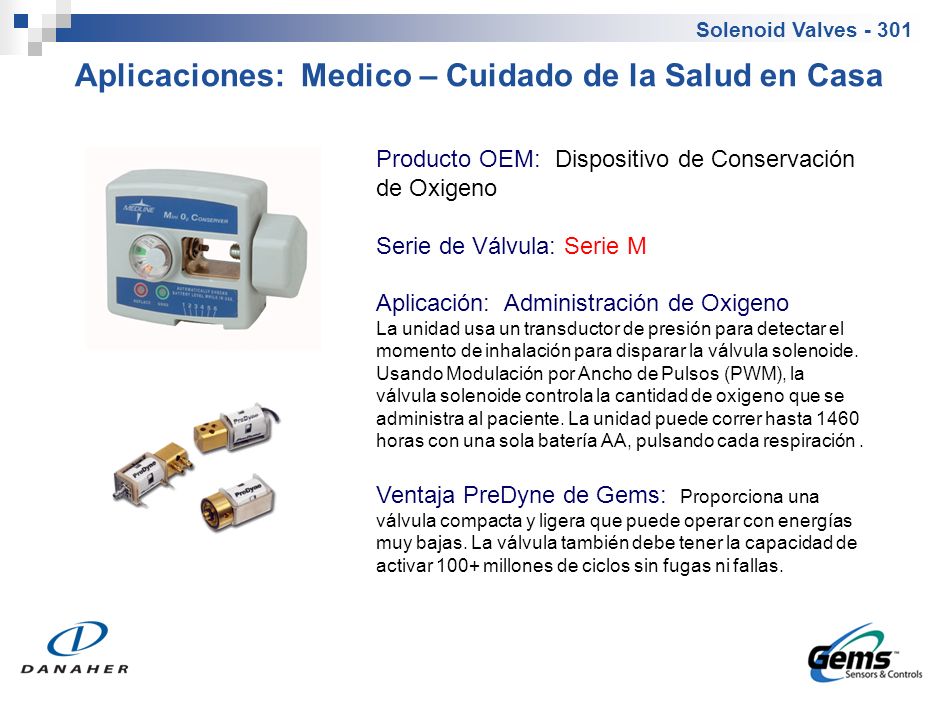

7 Solenoid Valves - 301 Producto OEM: Dispositivo de Conservación de Oxigeno Serie de Válvula: Serie M Aplicación: Administración de Oxigeno La unidad usa un transductor de presión para detectar el momento de inhalación para disparar la válvula solenoide. Usando Modulación por Ancho de Pulsos (PWM), la válvula solenoide controla la cantidad de oxigeno que se administra al paciente. La unidad puede correr hasta 1460 horas con una sola batería AA, pulsando cada respiración. Ventaja PreDyne de Gems: Proporciona una válvula compacta y ligera que puede operar con energías muy bajas. La válvula también debe tener la capacidad de activar 100+ millones de ciclos sin fugas ni fallas. Aplicaciones: Medico – Cuidado de la Salud en Casa

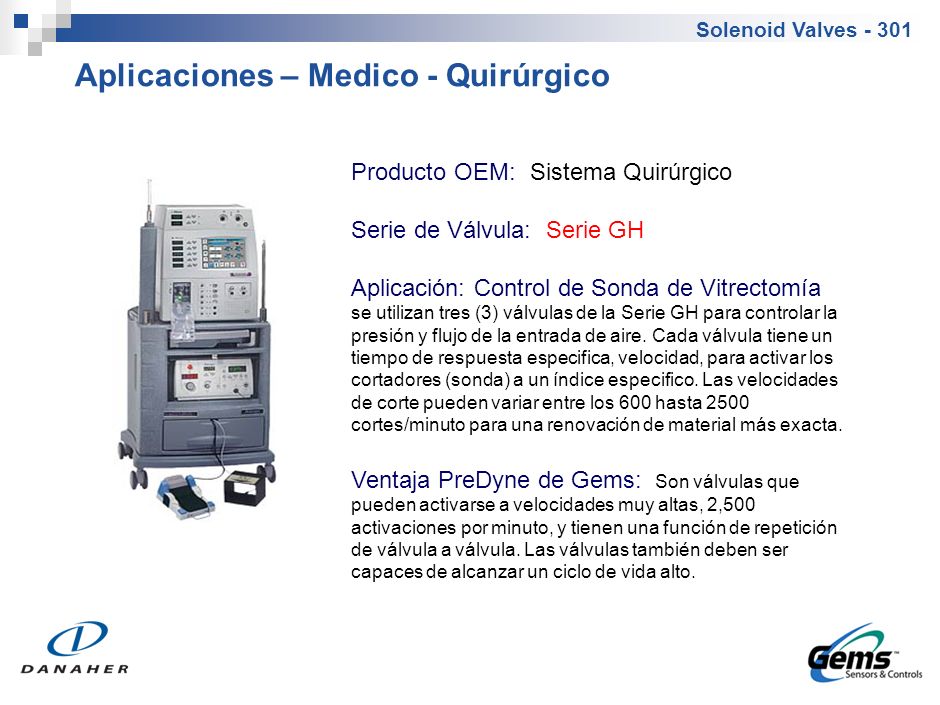

8 Solenoid Valves - 301 Producto OEM: Sistema Quirúrgico Serie de Válvula: Serie GH Aplicación: Control de Sonda de Vitrectomía se utilizan tres (3) válvulas de la Serie GH para controlar la presión y flujo de la entrada de aire. Cada válvula tiene un tiempo de respuesta especifica, velocidad, para activar los cortadores (sonda) a un índice especifico. Las velocidades de corte pueden variar entre los 600 hasta 2500 cortes/minuto para una renovación de material más exacta. Ventaja PreDyne de Gems: Son válvulas que pueden activarse a velocidades muy altas, 2,500 activaciones por minuto, y tienen una función de repetición de válvula a válvula. Las válvulas también deben ser capaces de alcanzar un ciclo de vida alto. Aplicaciones – Medico - Quirúrgico

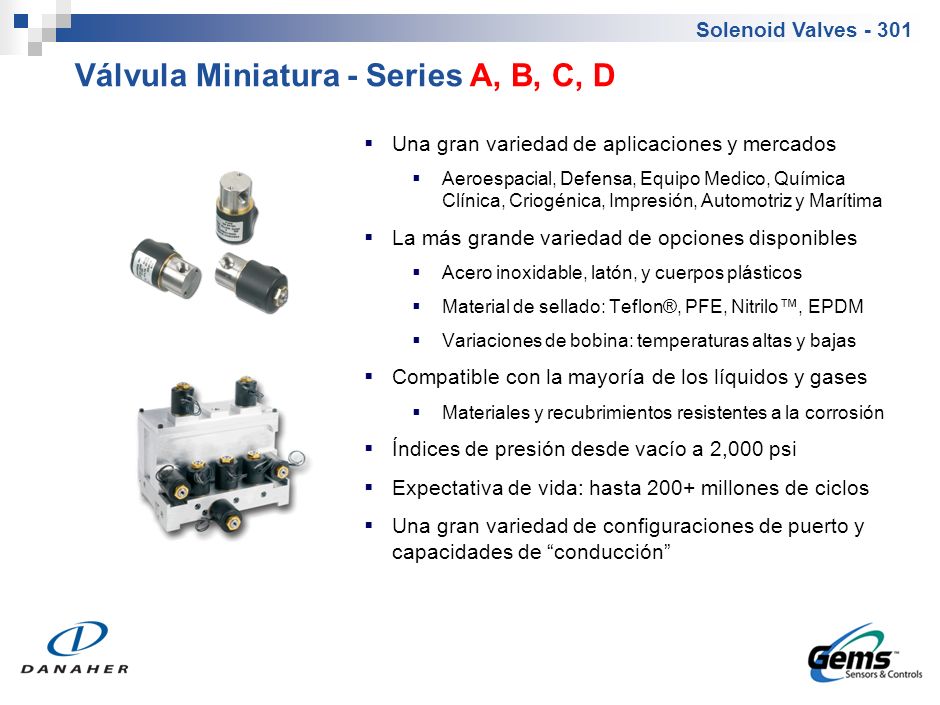

9 Solenoid Valves - 301  Una gran variedad de aplicaciones y mercados  Aeroespacial, Defensa, Equipo Medico, Química Clínica, Criogénica, Impresión, Automotriz y Marítima  La más grande variedad de opciones disponibles  Acero inoxidable, latón, y cuerpos plásticos  Material de sellado: Teflon®, PFE, Nitrilo™, EPDM  Variaciones de bobina: temperaturas altas y bajas  Compatible con la mayoría de los líquidos y gases  Materiales y recubrimientos resistentes a la corrosión  Índices de presión desde vacío a 2,000 psi  Expectativa de vida: hasta 200+ millones de ciclos  Una gran variedad de configuraciones de puerto y capacidades de “conducción” Válvula Miniatura - Series A, B, C, D

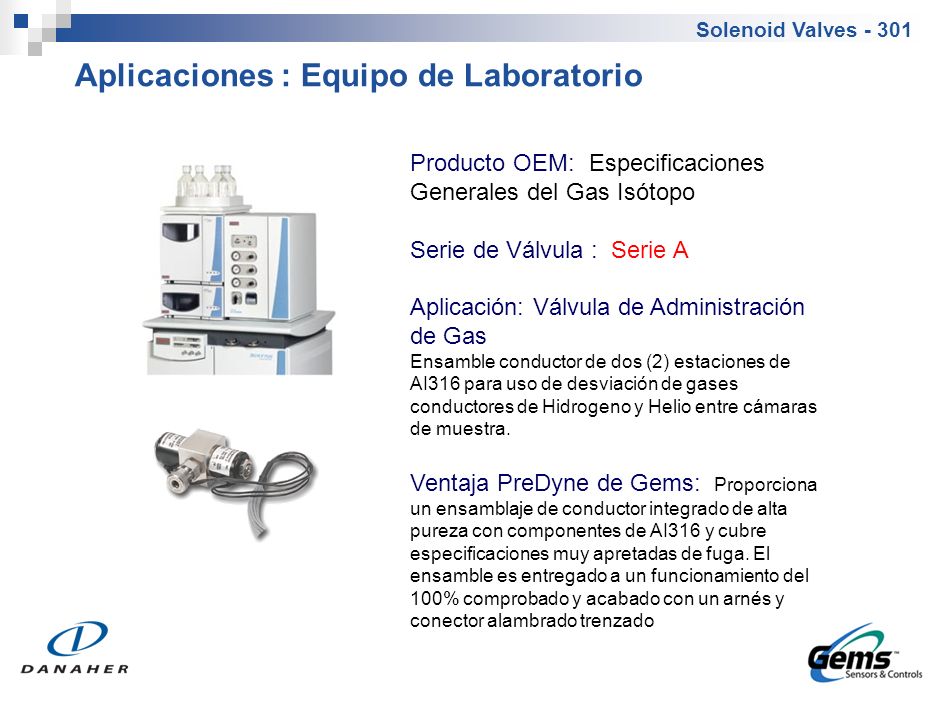

10 Solenoid Valves - 301 Producto OEM: Especificaciones Generales del Gas Isótopo Serie de Válvula : Serie A Aplicación: Válvula de Administración de Gas Ensamble conductor de dos (2) estaciones de AI316 para uso de desviación de gases conductores de Hidrogeno y Helio entre cámaras de muestra. Ventaja PreDyne de Gems: Proporciona un ensamblaje de conductor integrado de alta pureza con componentes de AI316 y cubre especificaciones muy apretadas de fuga. El ensamble es entregado a un funcionamiento del 100% comprobado y acabado con un arnés y conector alambrado trenzado Aplicaciones : Equipo de Laboratorio

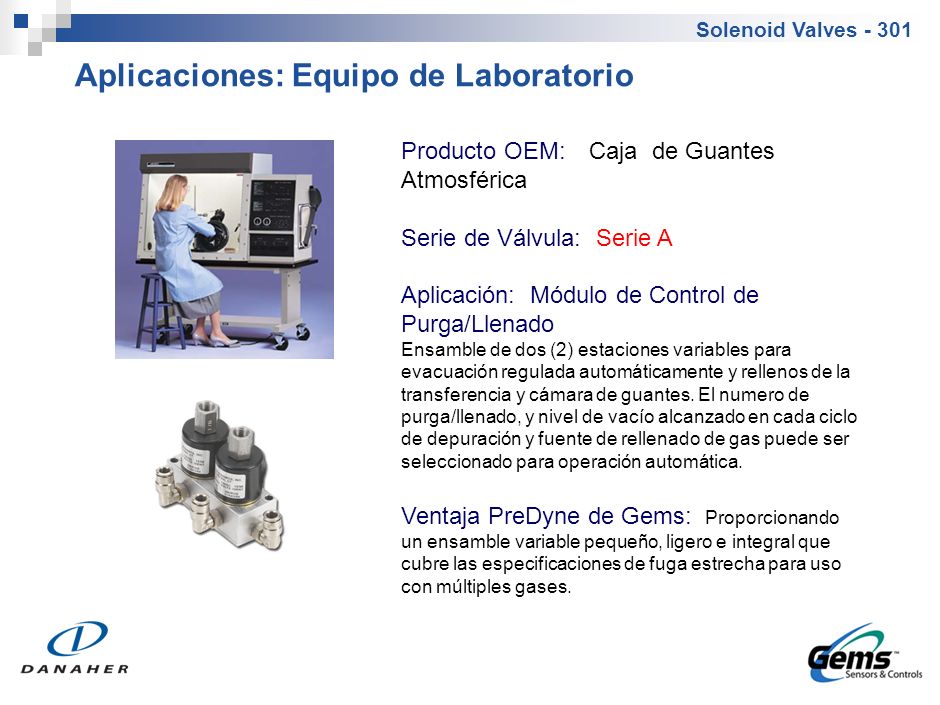

11 Solenoid Valves - 301 Producto OEM: Caja de Guantes Atmosférica Serie de Válvula: Serie A Aplicación: Módulo de Control de Purga/Llenado Ensamble de dos (2) estaciones variables para evacuación regulada automáticamente y rellenos de la transferencia y cámara de guantes. El numero de purga/llenado, y nivel de vacío alcanzado en cada ciclo de depuración y fuente de rellenado de gas puede ser seleccionado para operación automática. Ventaja PreDyne de Gems: Proporcionando un ensamble variable pequeño, ligero e integral que cubre las especificaciones de fuga estrecha para uso con múltiples gases. Aplicaciones: Equipo de Laboratorio

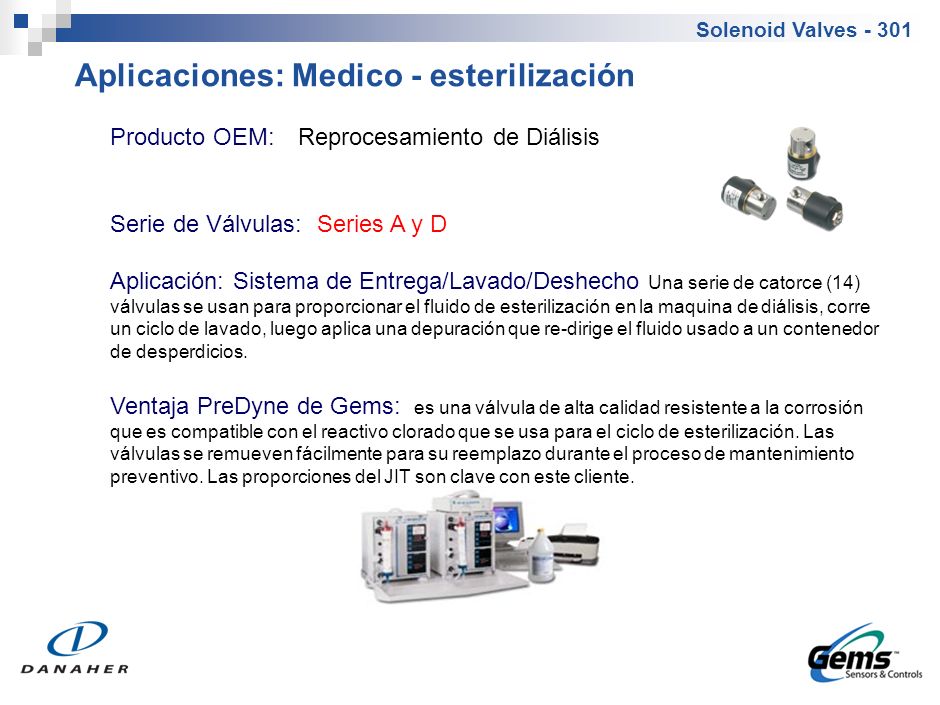

12 Solenoid Valves - 301 Producto OEM: Reprocesamiento de Diálisis Serie de Válvulas: Series A y D Aplicación: Sistema de Entrega/Lavado/Deshecho Una serie de catorce (14) válvulas se usan para proporcionar el fluido de esterilización en la maquina de diálisis, corre un ciclo de lavado, luego aplica una depuración que re-dirige el fluido usado a un contenedor de desperdicios. Ventaja PreDyne de Gems: es una válvula de alta calidad resistente a la corrosión que es compatible con el reactivo clorado que se usa para el ciclo de esterilización. Las válvulas se remueven fácilmente para su reemplazo durante el proceso de mantenimiento preventivo. Las proporciones del JIT son clave con este cliente. Aplicaciones: Medico - esterilización

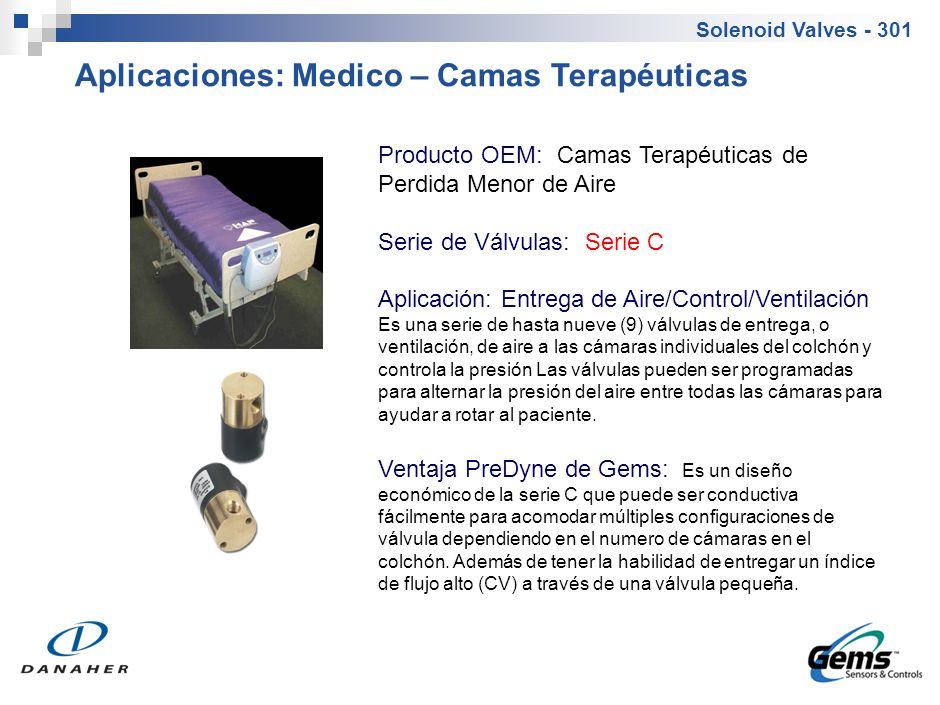

13 Solenoid Valves - 301 Producto OEM: Camas Terapéuticas de Perdida Menor de Aire Serie de Válvulas: Serie C Aplicación: Entrega de Aire/Control/Ventilación Es una serie de hasta nueve (9) válvulas de entrega, o ventilación, de aire a las cámaras individuales del colchón y controla la presión Las válvulas pueden ser programadas para alternar la presión del aire entre todas las cámaras para ayudar a rotar al paciente. Ventaja PreDyne de Gems: Es un diseño económico de la serie C que puede ser conductiva fácilmente para acomodar múltiples configuraciones de válvula dependiendo en el numero de cámaras en el colchón. Además de tener la habilidad de entregar un índice de flujo alto (CV) a través de una válvula pequeña. Aplicaciones: Medico – Camas Terapéuticas

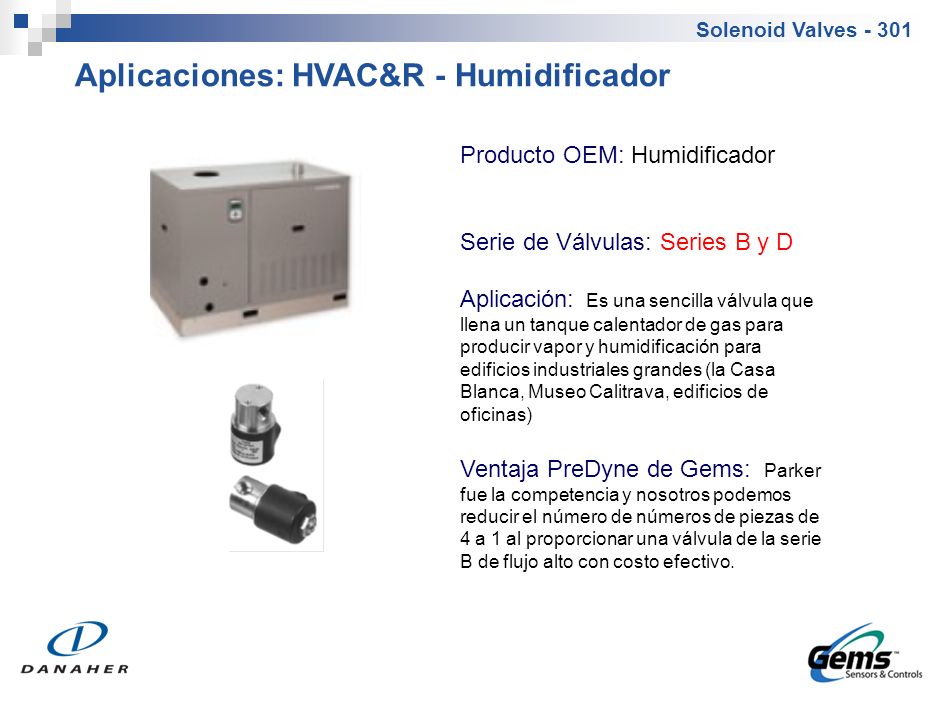

14 Solenoid Valves - 301 Producto OEM: Humidificador Serie de Válvulas: Series B y D Aplicación: Es una sencilla válvula que llena un tanque calentador de gas para producir vapor y humidificación para edificios industriales grandes (la Casa Blanca, Museo Calitrava, edificios de oficinas) Ventaja PreDyne de Gems: Parker fue la competencia y nosotros podemos reducir el número de números de piezas de 4 a 1 al proporcionar una válvula de la serie B de flujo alto con costo efectivo. Aplicaciones: HVAC&R - Humidificador

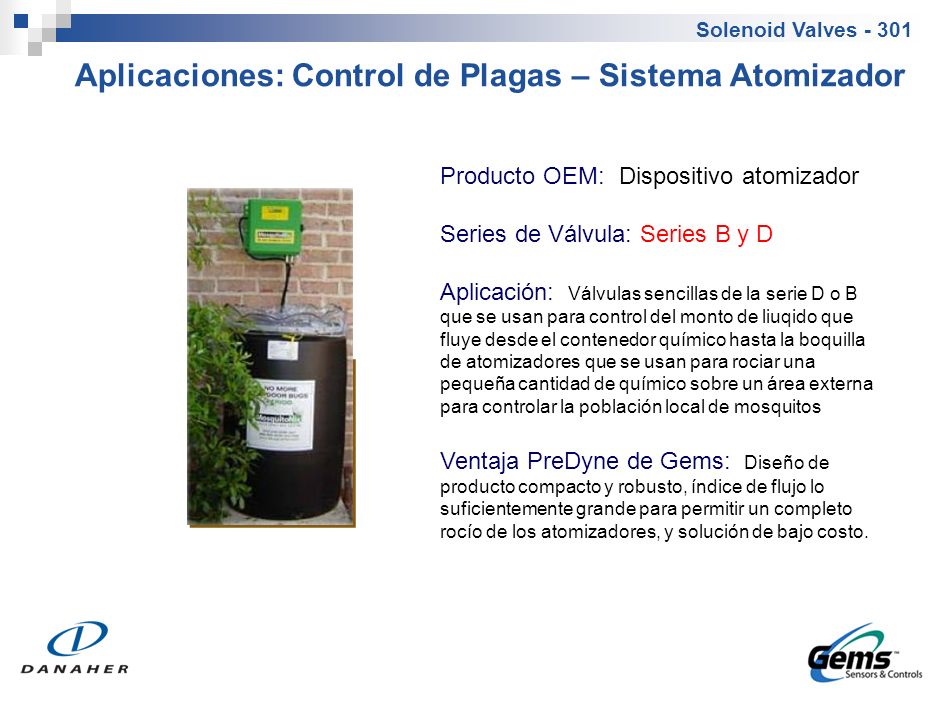

15 Solenoid Valves - 301 Producto OEM: Dispositivo atomizador Series de Válvula: Series B y D Aplicación: Válvulas sencillas de la serie D o B que se usan para control del monto de liuqido que fluye desde el contenedor químico hasta la boquilla de atomizadores que se usan para rociar una pequeña cantidad de químico sobre un área externa para controlar la población local de mosquitos Ventaja PreDyne de Gems: Diseño de producto compacto y robusto, índice de flujo lo suficientemente grande para permitir un completo rocío de los atomizadores, y solución de bajo costo. Aplicaciones: Control de Plagas – Sistema Atomizador

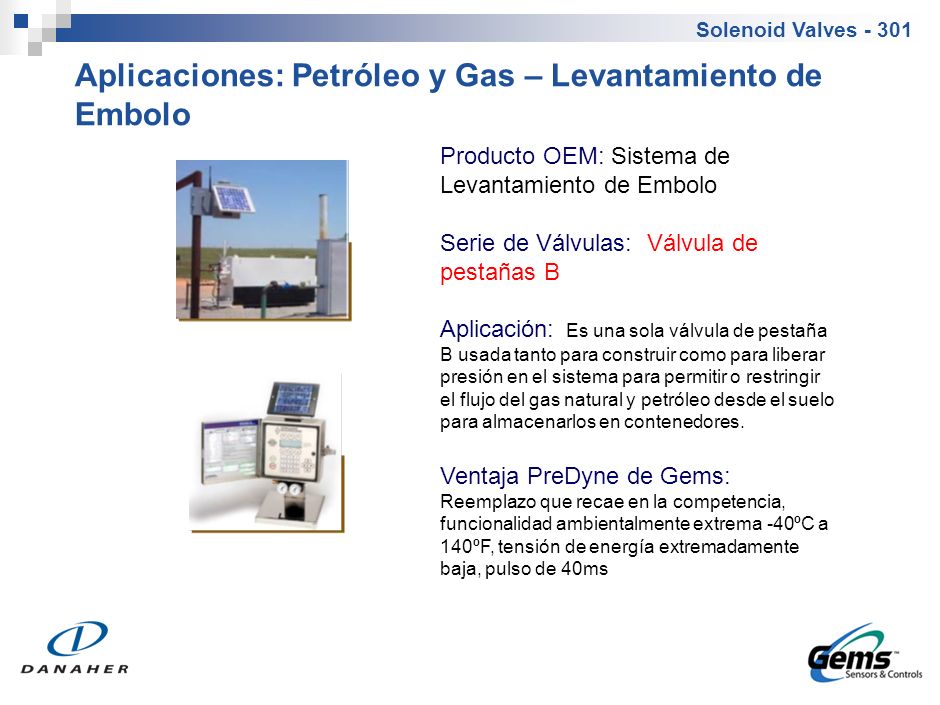

16 Solenoid Valves - 301 Producto OEM: Sistema de Levantamiento de Embolo Serie de Válvulas: Válvula de pestañas B Aplicación: Es una sola válvula de pestaña B usada tanto para construir como para liberar presión en el sistema para permitir o restringir el flujo del gas natural y petróleo desde el suelo para almacenarlos en contenedores. Ventaja PreDyne de Gems: Reemplazo que recae en la competencia, funcionalidad ambientalmente extrema -40ºC a 140ºF, tensión de energía extremadamente baja, pulso de 40ms Aplicaciones: Petróleo y Gas – Levantamiento de Embolo

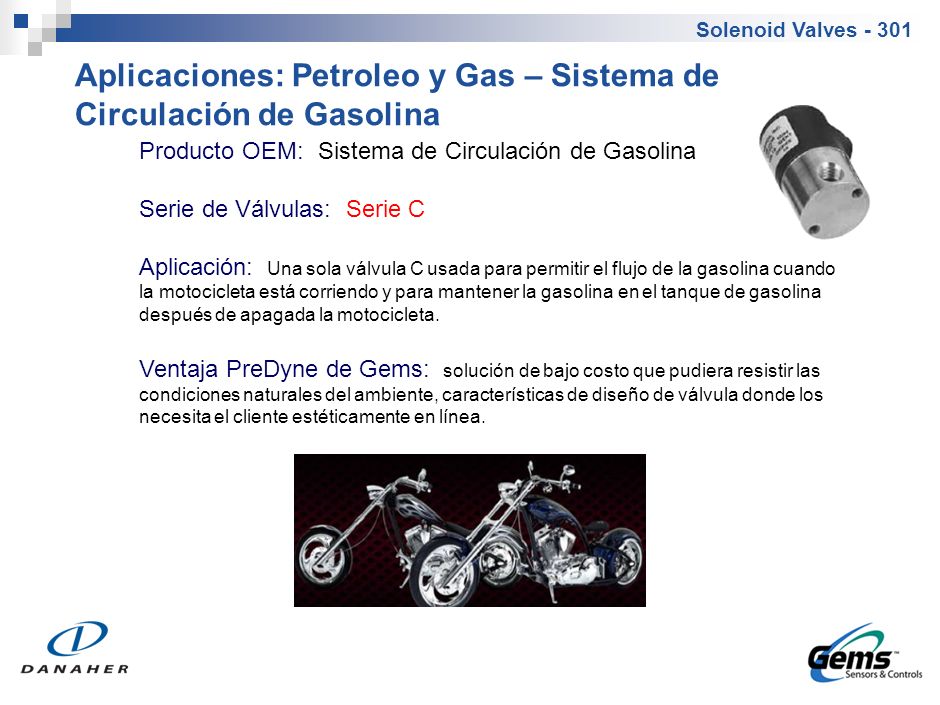

17 Solenoid Valves - 301 Producto OEM: Sistema de Circulación de Gasolina Serie de Válvulas: Serie C Aplicación: Una sola válvula C usada para permitir el flujo de la gasolina cuando la motocicleta está corriendo y para mantener la gasolina en el tanque de gasolina después de apagada la motocicleta. Ventaja PreDyne de Gems: solución de bajo costo que pudiera resistir las condiciones naturales del ambiente, características de diseño de válvula donde los necesita el cliente estéticamente en línea. Aplicaciones: Petroleo y Gas – Sistema de Circulación de Gasolina

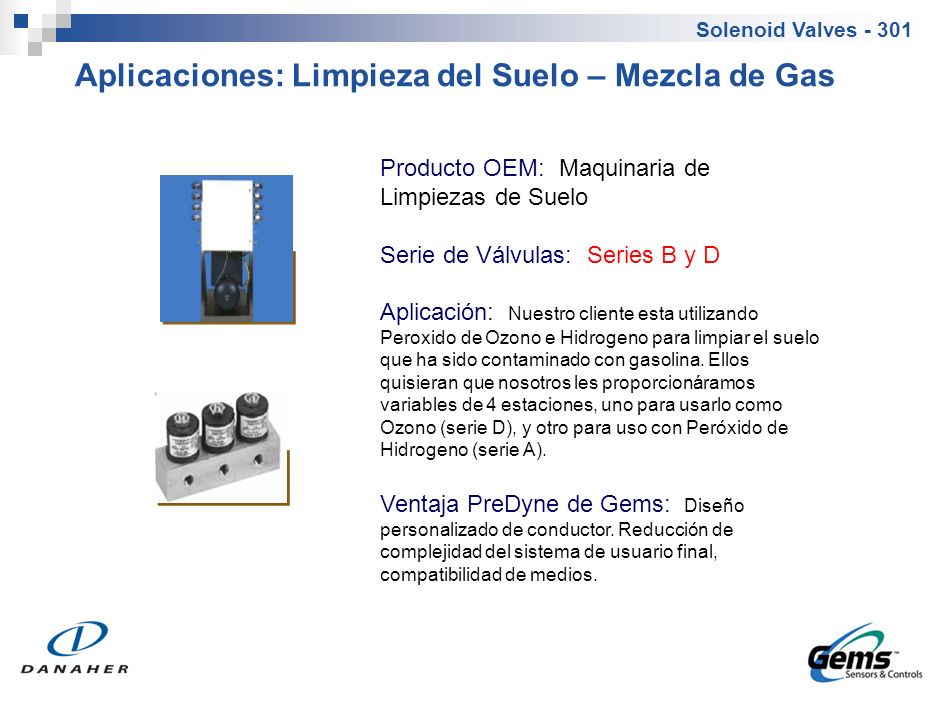

18 Solenoid Valves - 301 Producto OEM: Maquinaria de Limpiezas de Suelo Serie de Válvulas: Series B y D Aplicación: Nuestro cliente esta utilizando Peroxido de Ozono e Hidrogeno para limpiar el suelo que ha sido contaminado con gasolina. Ellos quisieran que nosotros les proporcionáramos variables de 4 estaciones, uno para usarlo como Ozono (serie D), y otro para uso con Peróxido de Hidrogeno (serie A). Ventaja PreDyne de Gems: Diseño personalizado de conductor. Reducción de complejidad del sistema de usuario final, compatibilidad de medios. Aplicaciones: Limpieza del Suelo – Mezcla de Gas

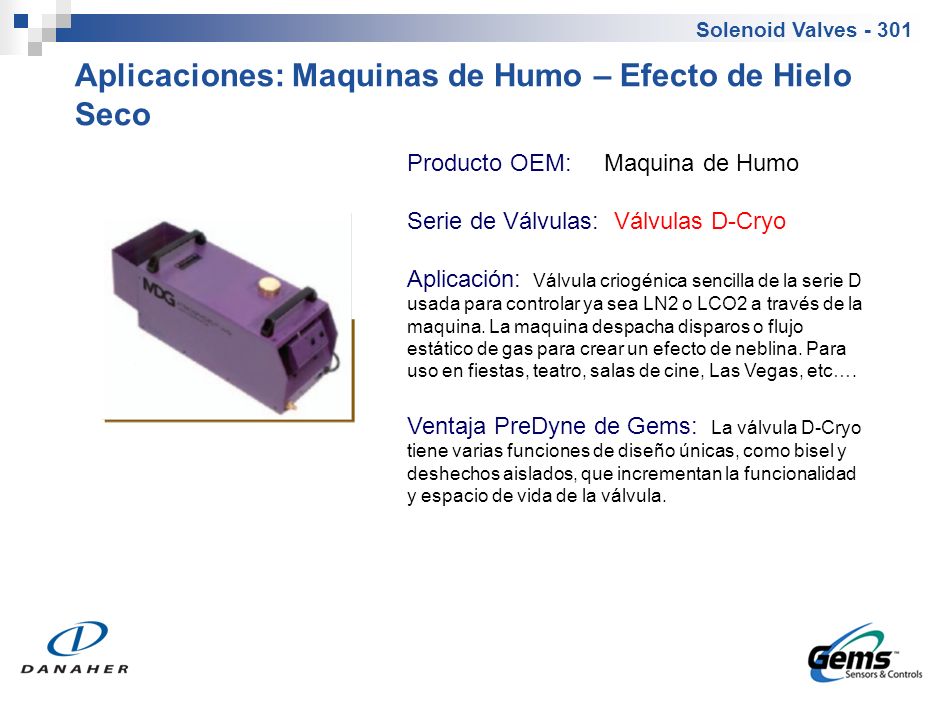

19 Solenoid Valves - 301 Producto OEM: Maquina de Humo Serie de Válvulas: Válvulas D-Cryo Aplicación: Válvula criogénica sencilla de la serie D usada para controlar ya sea LN2 o LCO2 a través de la maquina. La maquina despacha disparos o flujo estático de gas para crear un efecto de neblina. Para uso en fiestas, teatro, salas de cine, Las Vegas, etc…. Ventaja PreDyne de Gems: La válvula D-Cryo tiene varias funciones de diseño únicas, como bisel y deshechos aislados, que incrementan la funcionalidad y espacio de vida de la válvula. Aplicaciones: Maquinas de Humo – Efecto de Hielo Seco

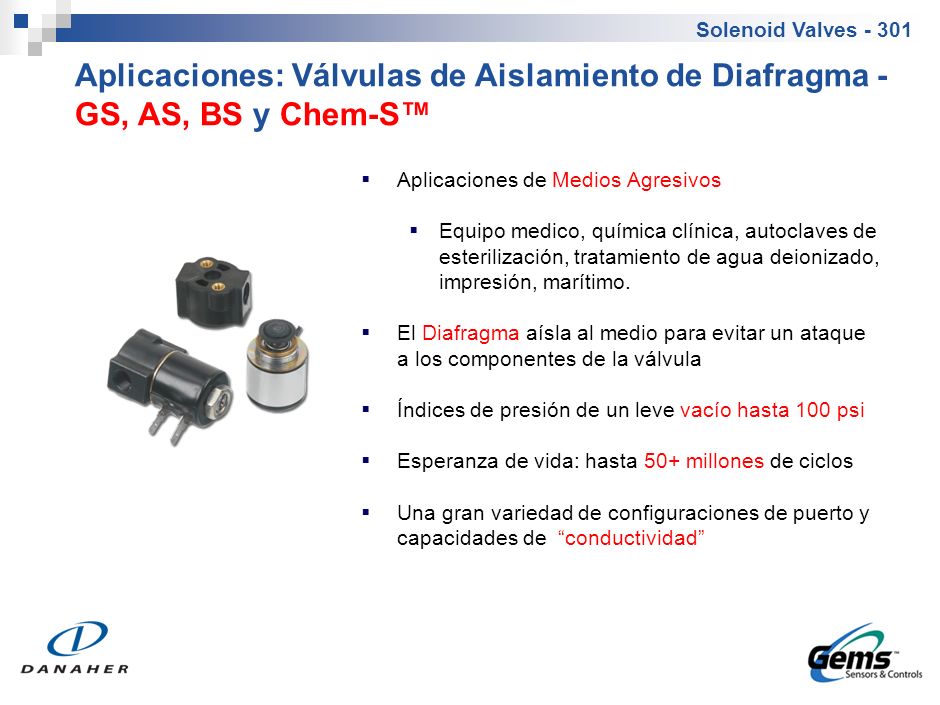

20 Solenoid Valves - 301  Aplicaciones de Medios Agresivos  Equipo medico, química clínica, autoclaves de esterilización, tratamiento de agua deionizado, impresión, marítimo.  El Diafragma aísla al medio para evitar un ataque a los componentes de la válvula  Índices de presión de un leve vacío hasta 100 psi  Esperanza de vida: hasta 50+ millones de ciclos  Una gran variedad de configuraciones de puerto y capacidades de “conductividad” Aplicaciones: Válvulas de Aislamiento de Diafragma - GS, AS, BS y Chem-S™

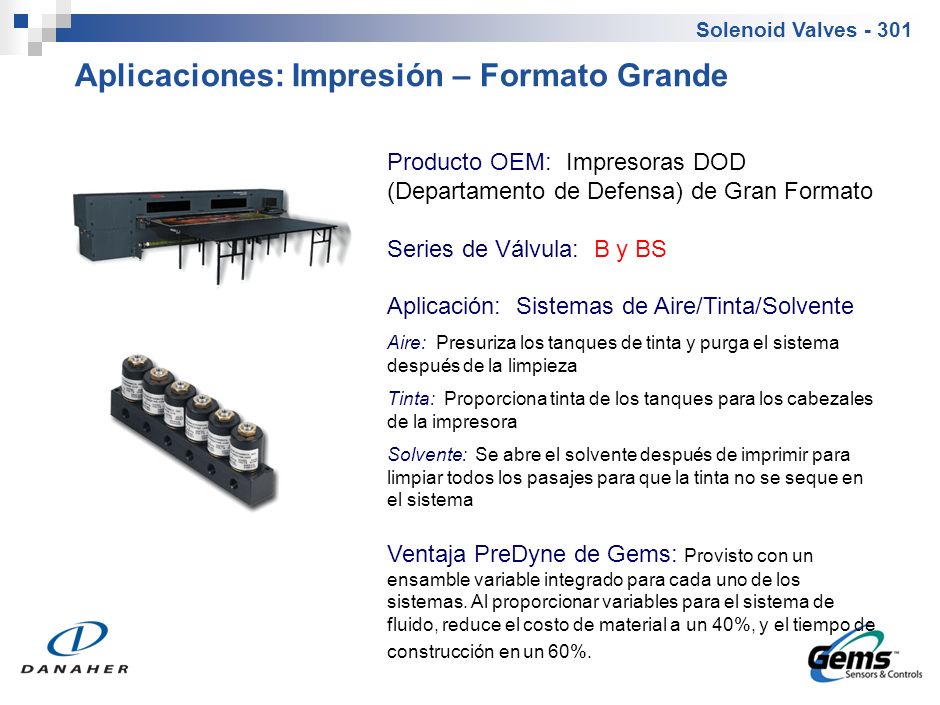

21 Solenoid Valves - 301 Producto OEM: Impresoras DOD (Departamento de Defensa) de Gran Formato Series de Válvula: B y BS Aplicación: Sistemas de Aire/Tinta/Solvente Aire: Presuriza los tanques de tinta y purga el sistema después de la limpieza Tinta: Proporciona tinta de los tanques para los cabezales de la impresora Solvente: Se abre el solvente después de imprimir para limpiar todos los pasajes para que la tinta no se seque en el sistema Ventaja PreDyne de Gems: Provisto con un ensamble variable integrado para cada uno de los sistemas. Al proporcionar variables para el sistema de fluido, reduce el costo de material a un 40%, y el tiempo de construcción en un 60%. Aplicaciones: Impresión – Formato Grande

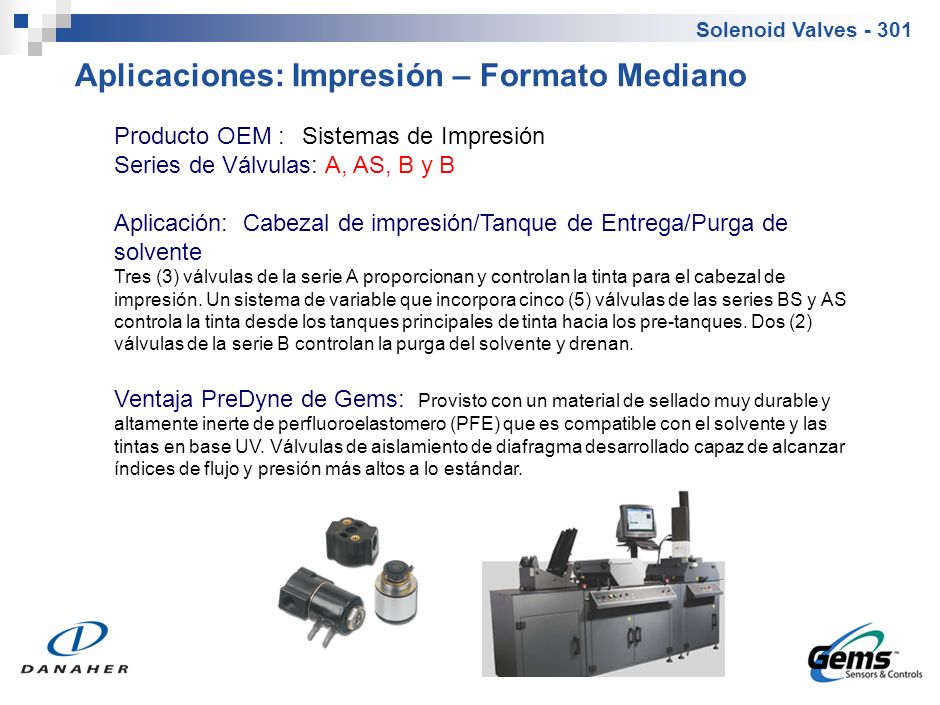

22 Solenoid Valves - 301 Producto OEM :Sistemas de Impresión Series de Válvulas: A, AS, B y B Aplicación: Cabezal de impresión/Tanque de Entrega/Purga de solvente Tres (3) válvulas de la serie A proporcionan y controlan la tinta para el cabezal de impresión. Un sistema de variable que incorpora cinco (5) válvulas de las series BS y AS controla la tinta desde los tanques principales de tinta hacia los pre-tanques. Dos (2) válvulas de la serie B controlan la purga del solvente y drenan. Ventaja PreDyne de Gems: Provisto con un material de sellado muy durable y altamente inerte de perfluoroelastomero (PFE) que es compatible con el solvente y las tintas en base UV. Válvulas de aislamiento de diafragma desarrollado capaz de alcanzar índices de flujo y presión más altos a lo estándar. Aplicaciones: Impresión – Formato Mediano

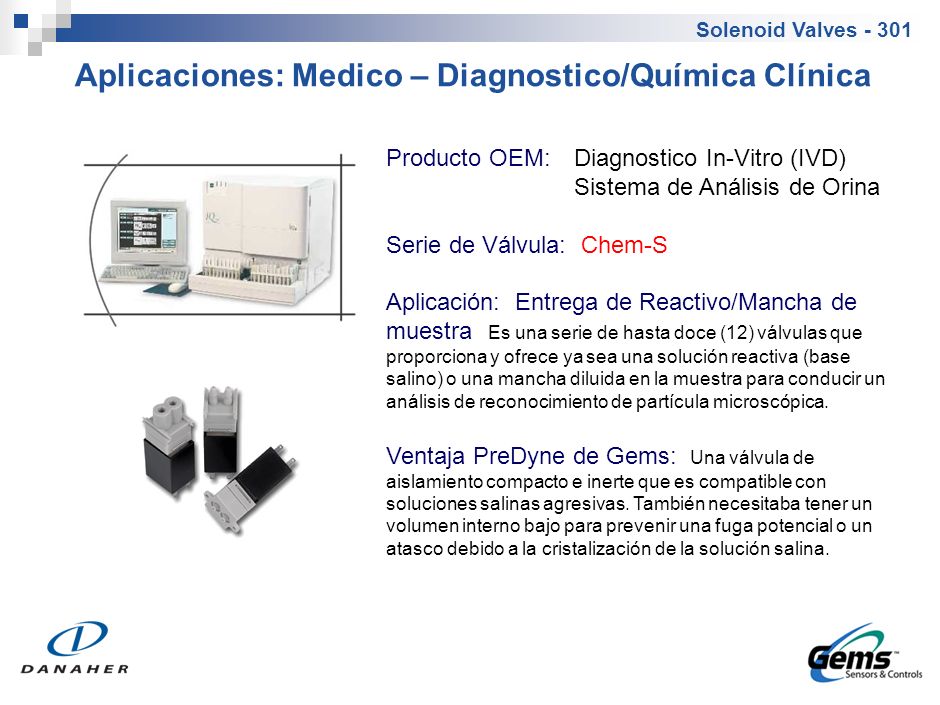

23 Solenoid Valves - 301 Producto OEM: Diagnostico In-Vitro (IVD) Sistema de Análisis de Orina Serie de Válvula: Chem-S Aplicación: Entrega de Reactivo/Mancha de muestra Es una serie de hasta doce (12) válvulas que proporciona y ofrece ya sea una solución reactiva (base salino) o una mancha diluida en la muestra para conducir un análisis de reconocimiento de partícula microscópica. Ventaja PreDyne de Gems: Una válvula de aislamiento compacto e inerte que es compatible con soluciones salinas agresivas. También necesitaba tener un volumen interno bajo para prevenir una fuga potencial o un atasco debido a la cristalización de la solución salina. Aplicaciones: Medico – Diagnostico/Química Clínica

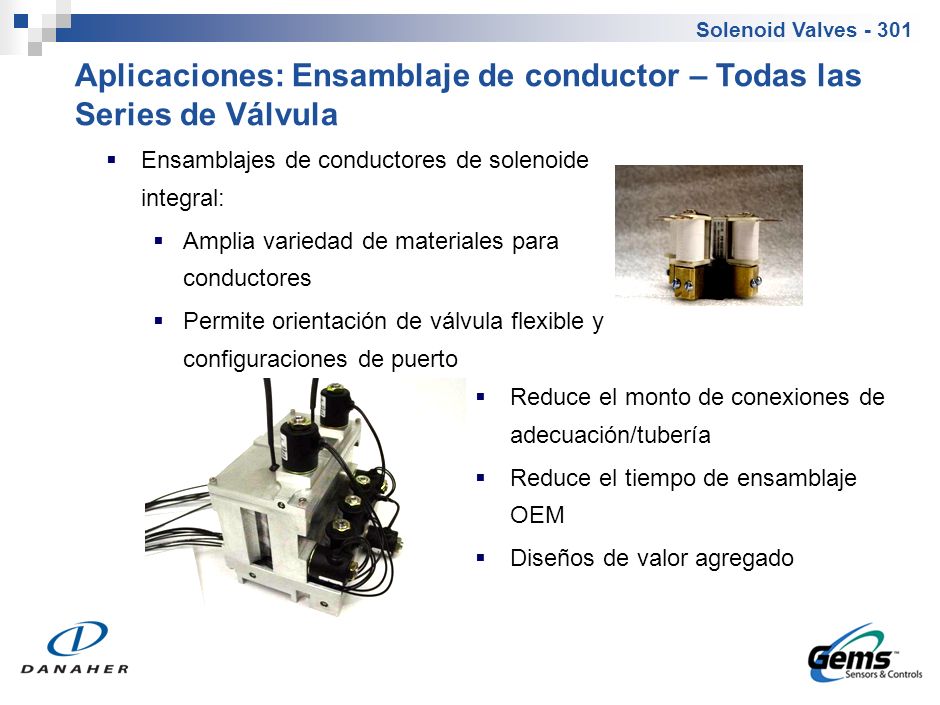

24 Solenoid Valves - 301 Aplicaciones: Ensamblaje de conductor – Todas las Series de Válvula  Ensamblajes de conductores de solenoide integral:  Amplia variedad de materiales para conductores  Permite orientación de válvula flexible y configuraciones de puerto  Reduce el monto de conexiones de adecuación/tubería  Reduce el tiempo de ensamblaje OEM  Diseños de valor agregado

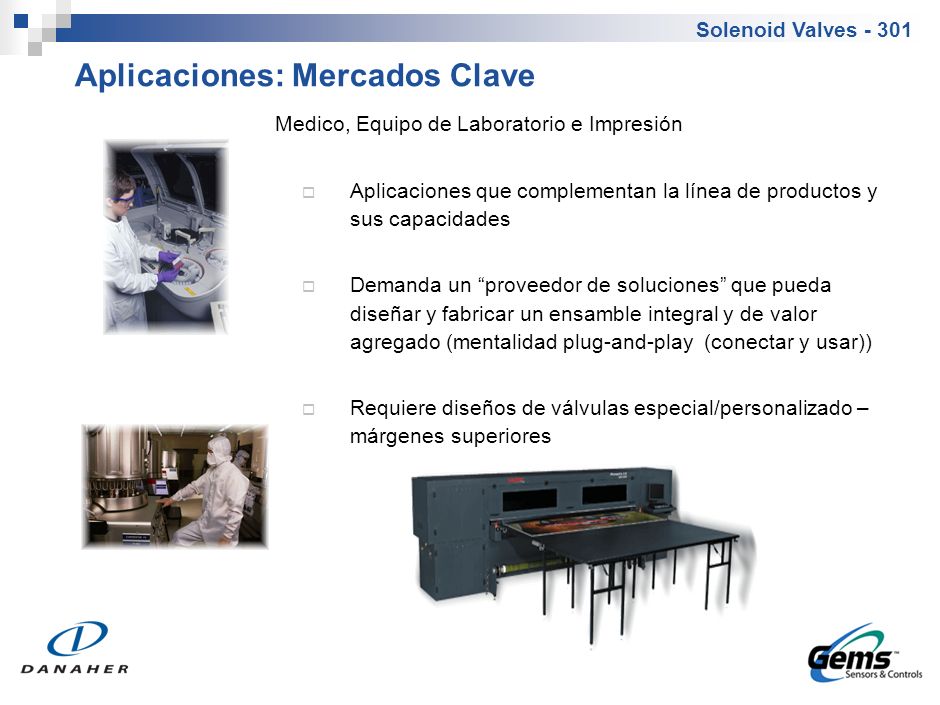

25 Solenoid Valves - 301 Medico, Equipo de Laboratorio e Impresión  Aplicaciones que complementan la línea de productos y sus capacidades  Demanda un “proveedor de soluciones” que pueda diseñar y fabricar un ensamble integral y de valor agregado (mentalidad plug-and-play (conectar y usar))  Requiere diseños de válvulas especial/personalizado – márgenes superiores Aplicaciones: Mercados Clave

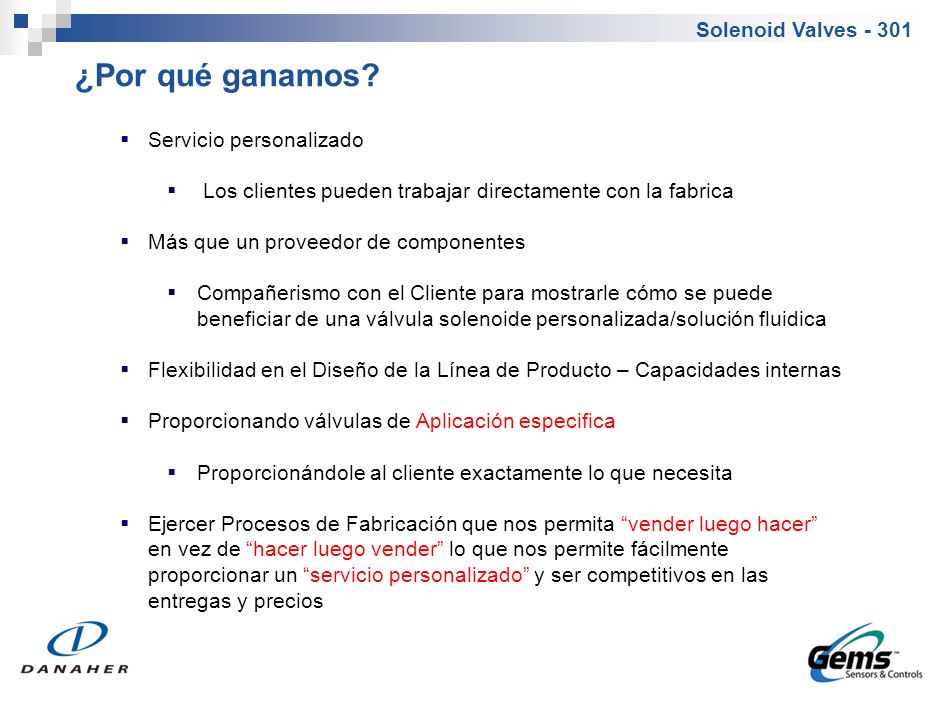

26 Solenoid Valves - 301  Servicio personalizado  Los clientes pueden trabajar directamente con la fabrica  Más que un proveedor de componentes  Compañerismo con el Cliente para mostrarle cómo se puede beneficiar de una válvula solenoide personalizada/solución fluidica  Flexibilidad en el Diseño de la Línea de Producto – Capacidades internas  Proporcionando válvulas de Aplicación especifica  Proporcionándole al cliente exactamente lo que necesita  Ejercer Procesos de Fabricación que nos permita “vender luego hacer” en vez de “hacer luego vender” lo que nos permite fácilmente proporcionar un “servicio personalizado” y ser competitivos en las entregas y precios ¿Por qué ganamos?

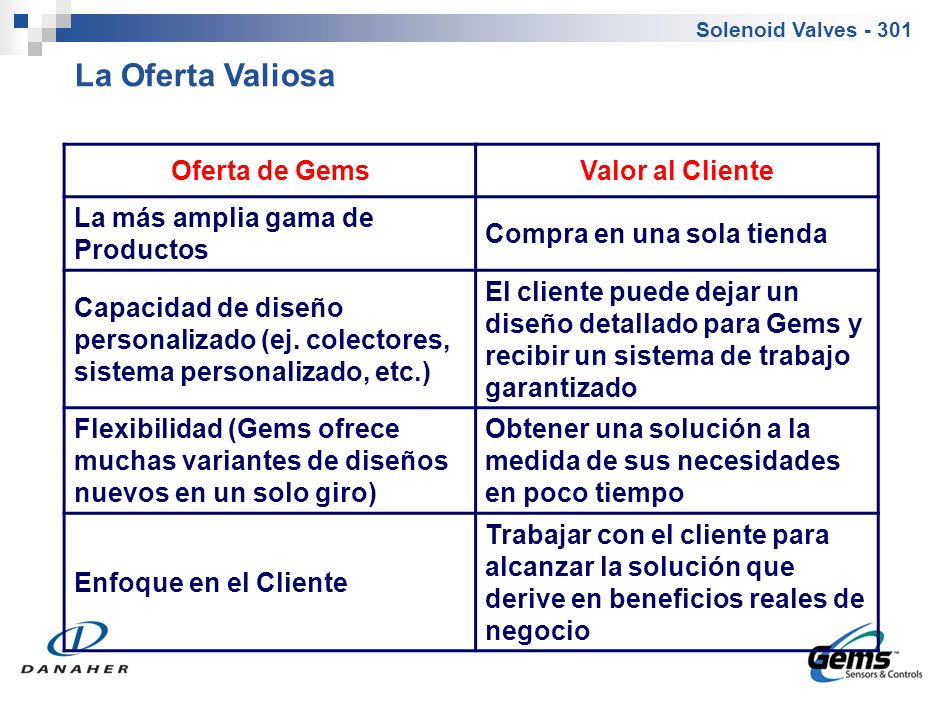

27 Solenoid Valves - 301 Oferta de GemsValor al Cliente La más amplia gama de Productos Compra en una sola tienda Capacidad de diseño personalizado (ej. colectores, sistema personalizado, etc.) El cliente puede dejar un diseño detallado para Gems y recibir un sistema de trabajo garantizado Flexibilidad (Gems ofrece muchas variantes de diseños nuevos en un solo giro) Obtener una solución a la medida de sus necesidades en poco tiempo Enfoque en el Cliente Trabajar con el cliente para alcanzar la solución que derive en beneficios reales de negocio La Oferta Valiosa

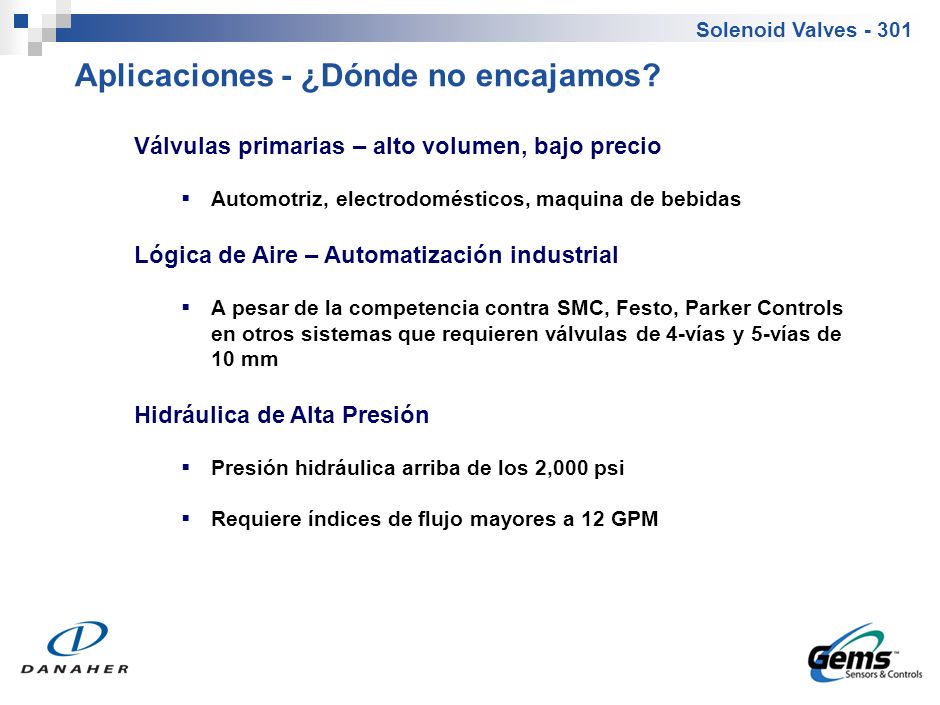

28 Solenoid Valves - 301 Válvulas primarias – alto volumen, bajo precio  Automotriz, electrodomésticos, maquina de bebidas Lógica de Aire – Automatización industrial  A pesar de la competencia contra SMC, Festo, Parker Controls en otros sistemas que requieren válvulas de 4-vías y 5-vías de 10 mm Hidráulica de Alta Presión  Presión hidráulica arriba de los 2,000 psi  Requiere índices de flujo mayores a 12 GPM Aplicaciones - ¿Dónde no encajamos?
