1 Mónica Valverde- Juan González

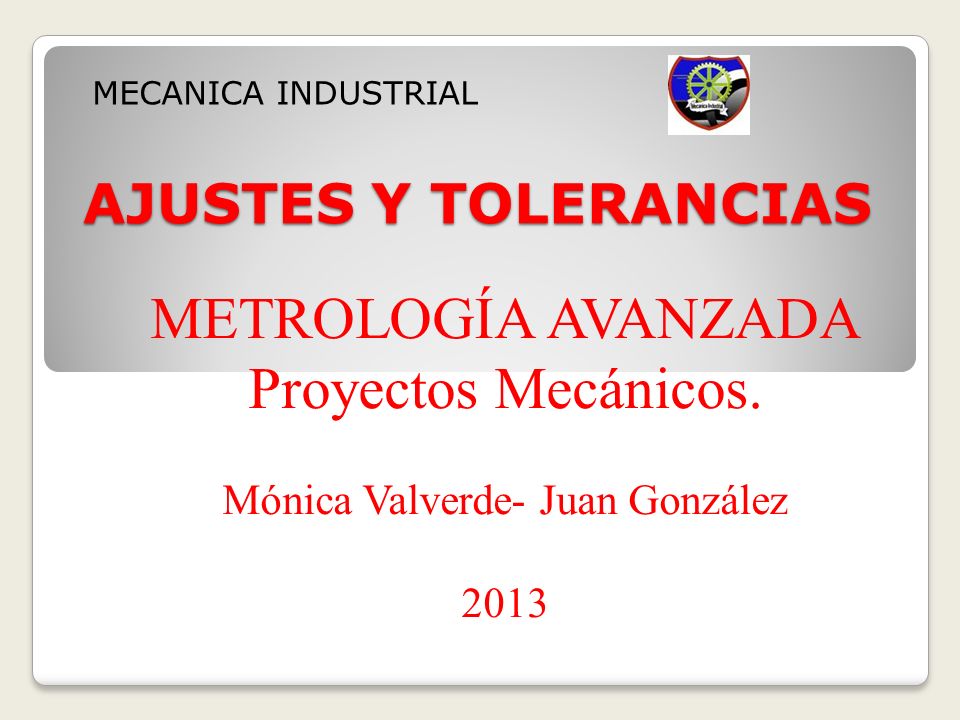

MECANICA INDUSTRIAL AJUSTES Y TOLERANCIAS METROLOGÍA AVANZADA Proyectos Mecánicos. Mónica Valverde- Juan González 2013

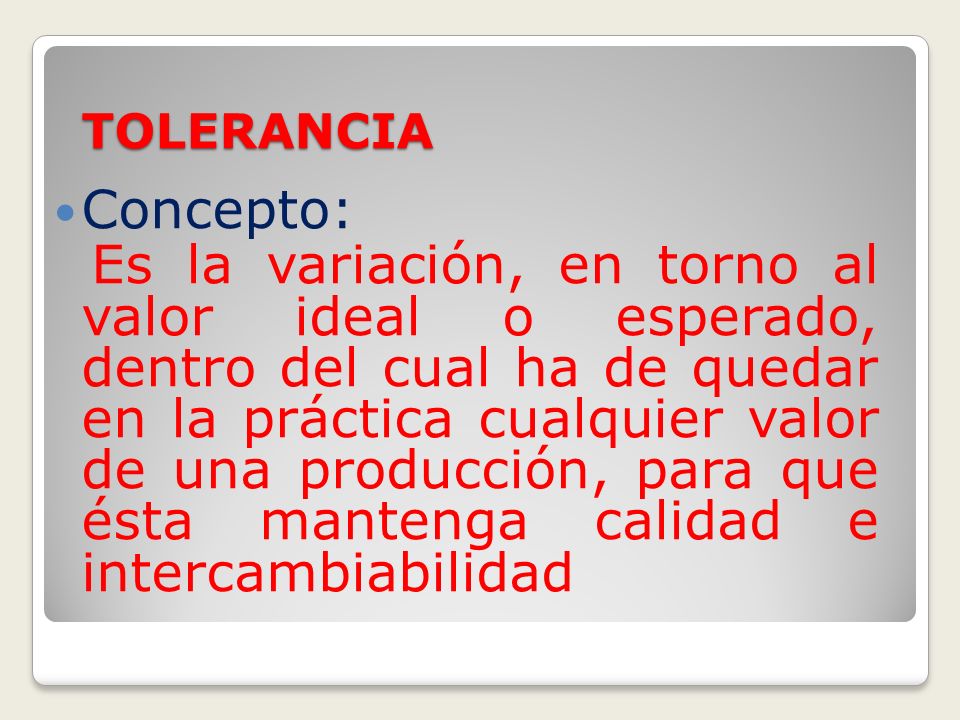

2 TOLERANCIA Concepto: Es la variación, en torno al valor ideal o esperado, dentro del cual ha de quedar en la práctica cualquier valor de una producción, para que ésta mantenga calidad e intercambiabilidad

3 CLASIFICACIÓN DE LA TOLERANCIA

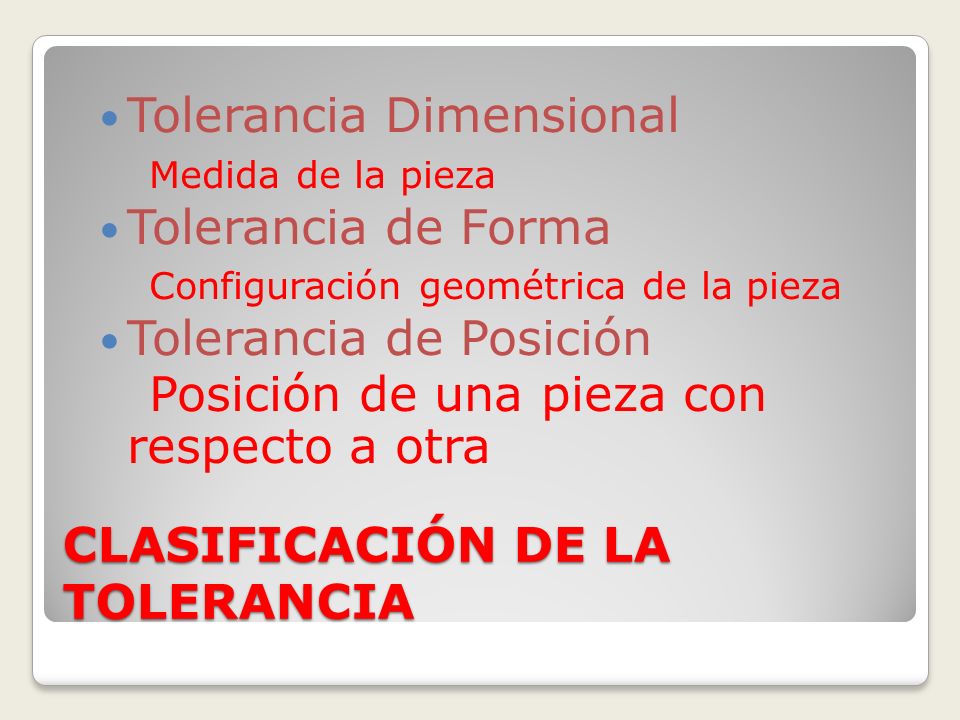

Tolerancia Dimensional Medida de la pieza Tolerancia de Forma Configuración geométrica de la pieza Tolerancia de Posición Posición de una pieza con respecto a otra CLASIFICACIÓN DE LA TOLERANCIA

4 TOLERANCIA DIMENSIONAL
TÉRMINOS RELACIONADOS CON LA TOLERANCIA DIMENSIONAL Dimensión nominal – DNOM Dimensión real Dimensión Límite Dimensión máxima – DMÁX Dimensión mínima - DMÍN TOLERANCIA DIMENSIONAL

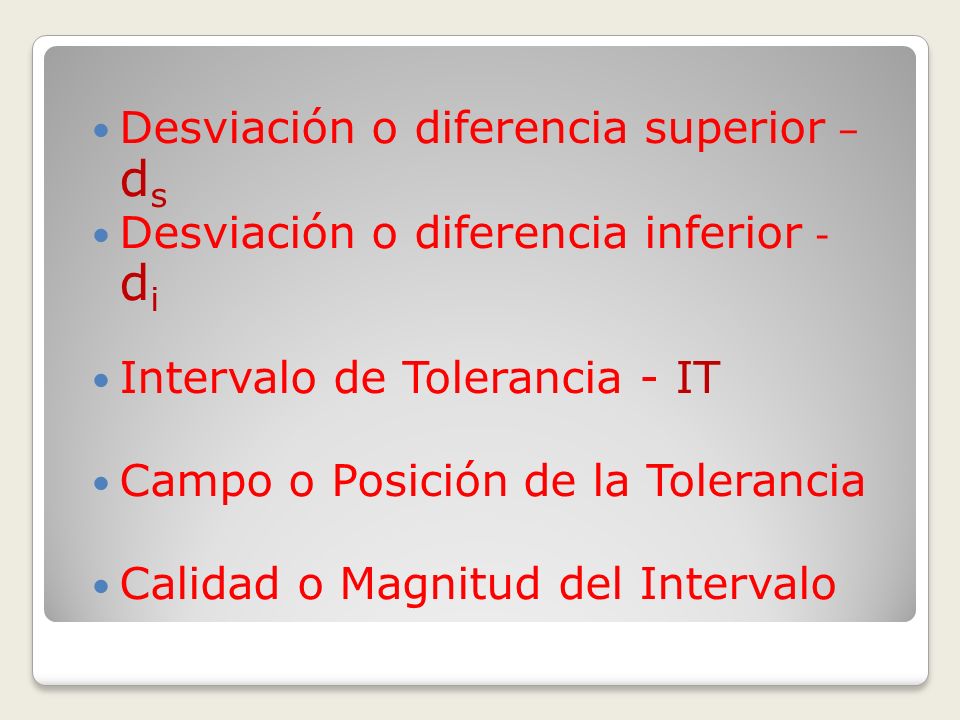

5 Desviación o diferencia superior – ds
Desviación o diferencia inferior - di Intervalo de Tolerancia - IT Campo o Posición de la Tolerancia Calidad o Magnitud del Intervalo

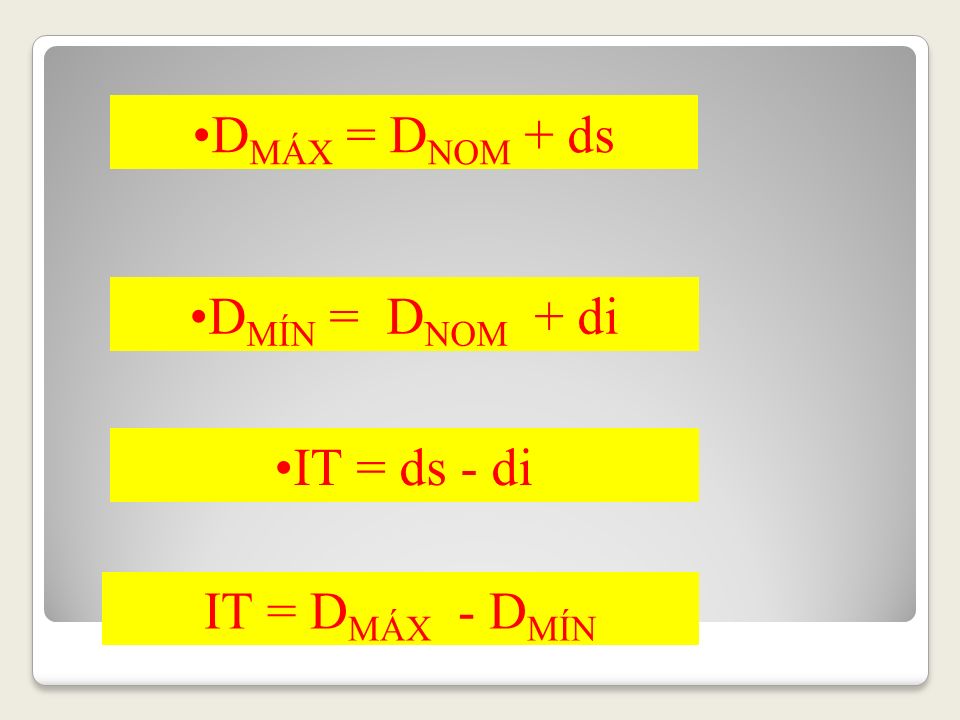

6 DMÁX = DNOM + ds DMÍN = DNOM + di IT = ds - di IT = DMÁX - DMÍN

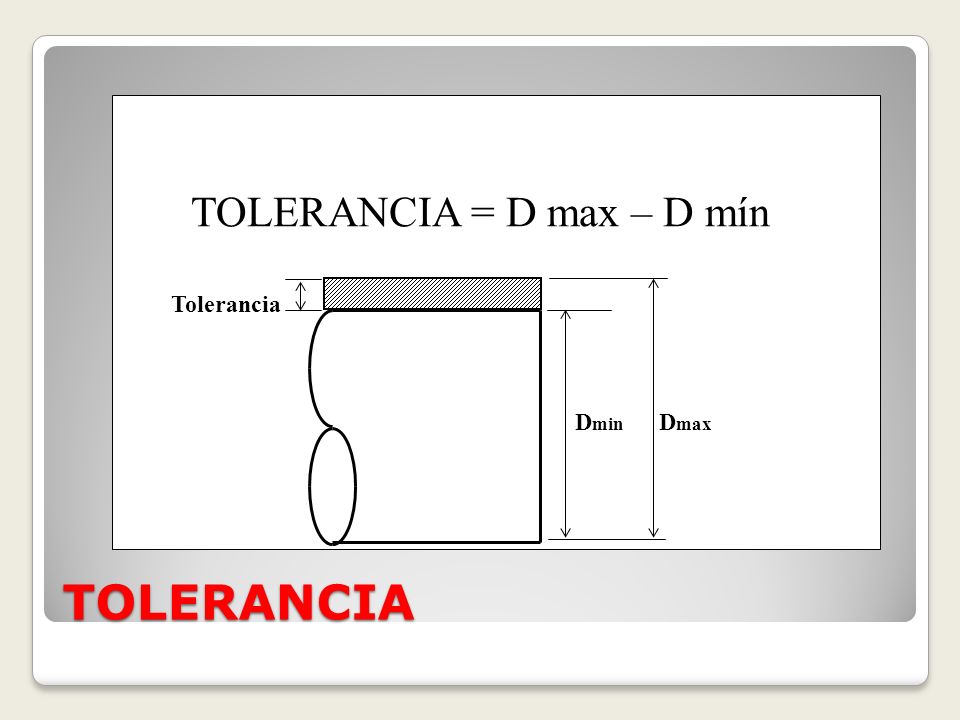

7 TOLERANCIA = D max – D mín
Dmin Tolerancia TOLERANCIA

8 NOTACIÓN DE LA TOLERANCIA ALFANUMÉRICA – ISO-

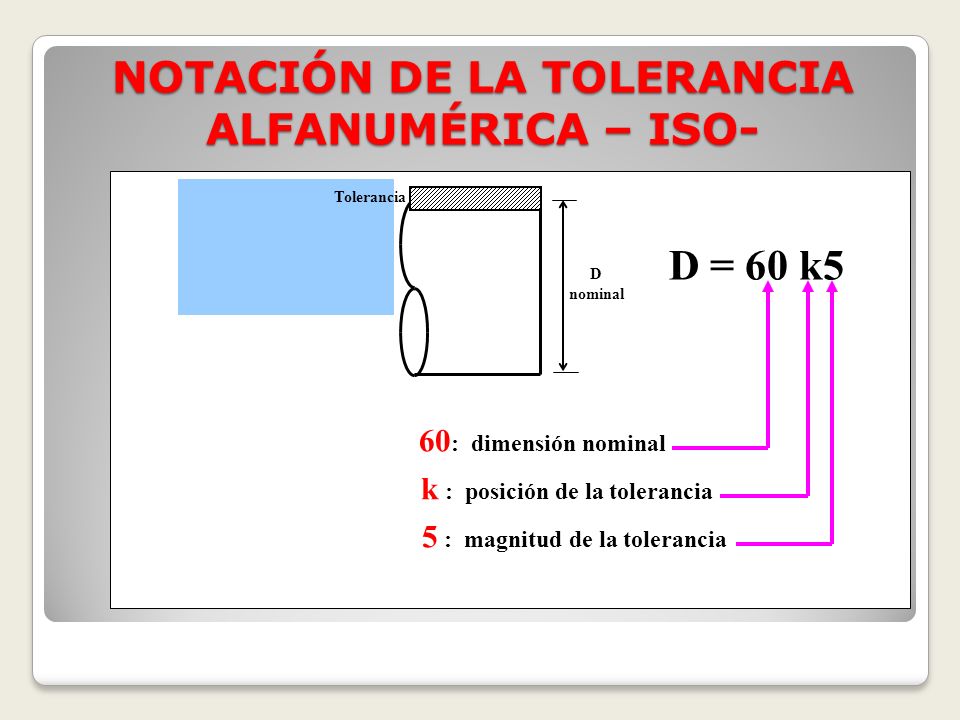

D nominal D = 60 k5 Tolerancia 60: dimensión nominal k : posición de la tolerancia 5 : magnitud de la tolerancia

9 POSICION DE LA TOLERANCIA

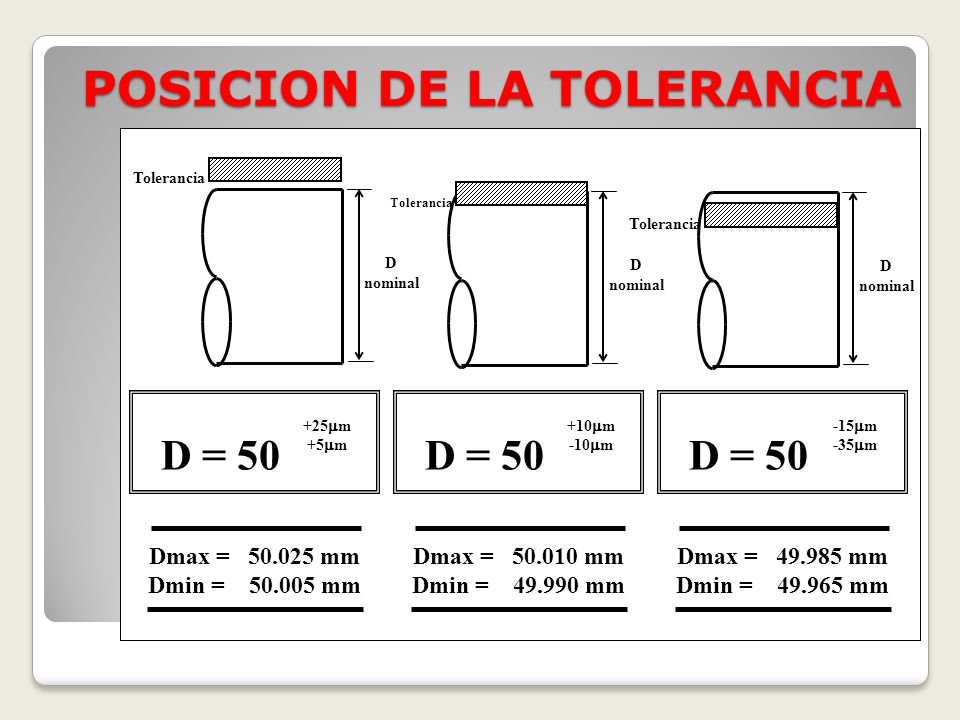

D nominal Tolerancia D = 50 +25m +5m D nominal Tolerancia D = 50 +10m -10m D nominal Tolerancia D = 50 -15m -35m Dmax = mm Dmin = mm Dmax = mm Dmin = mm Dmax = mm Dmin = mm

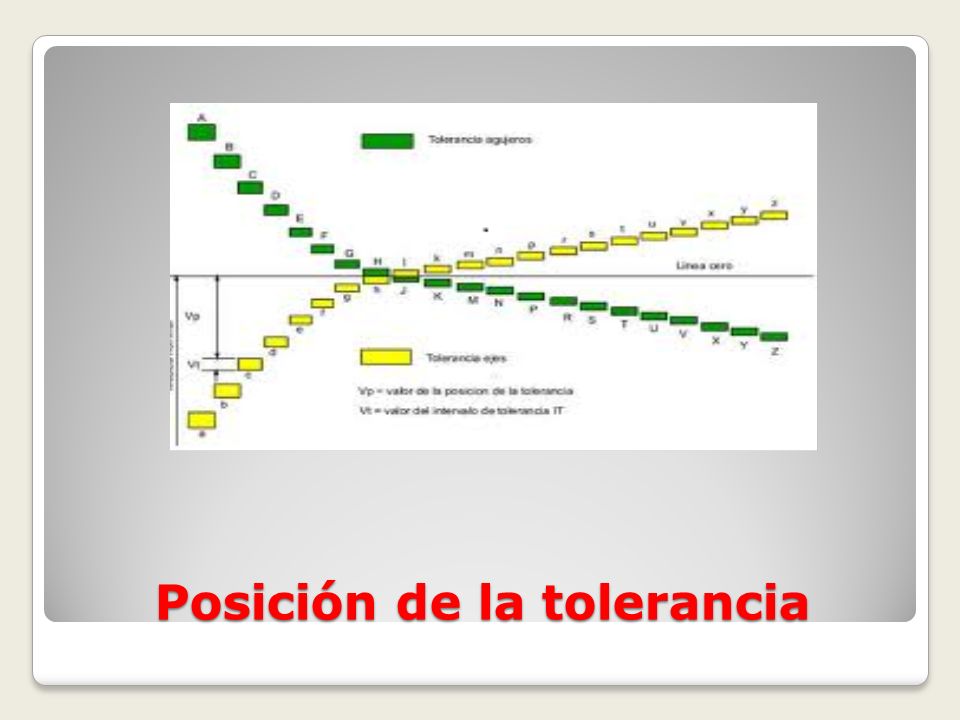

10 Posición de la tolerancia

11 POSICION DE LA TOLERANCIA
Posición: n n5 Posición: m m5 Posición: k k5 Posición: h h5 60 Posición: g g5 D = 60 k5

12 MAGNITUD DE LA TOLERANCIA
GRADO : 6 h6 GRADO : 7 h7 GRADO : 5 h5 GRADO : 4 h4 60 D = 60 h5

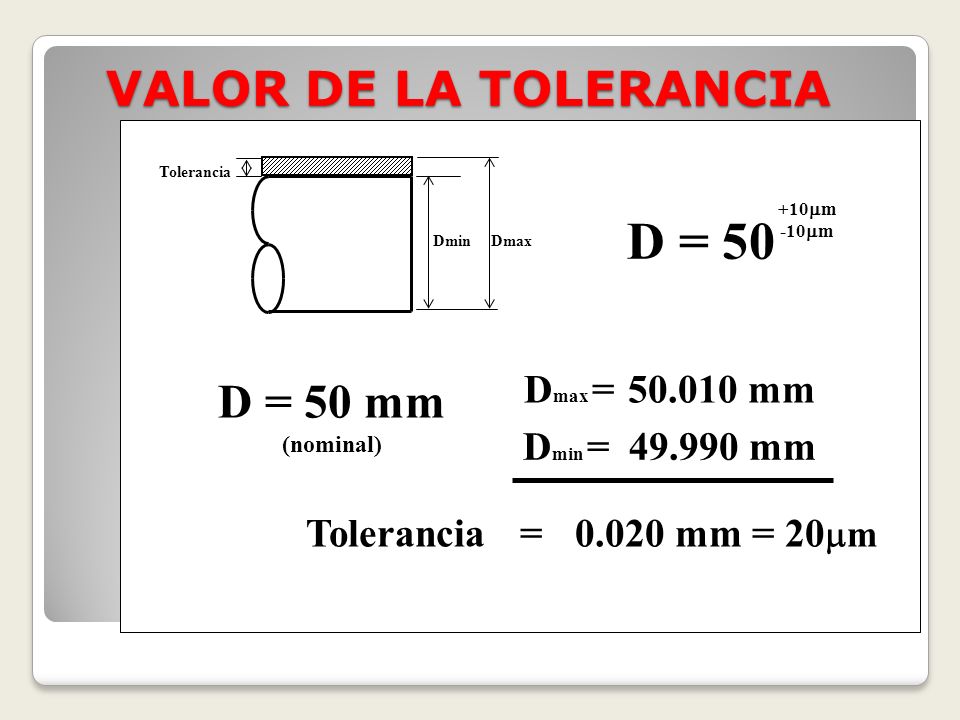

13 D = 50 VALOR DE LA TOLERANCIA D = 50 mm (nominal) Dmax = 50.010 mm
Dmin Tolerancia D = 50 +10m -10m Dmin = mm Dmax = mm D = 50 mm (nominal) Tolerancia = mm = 20m

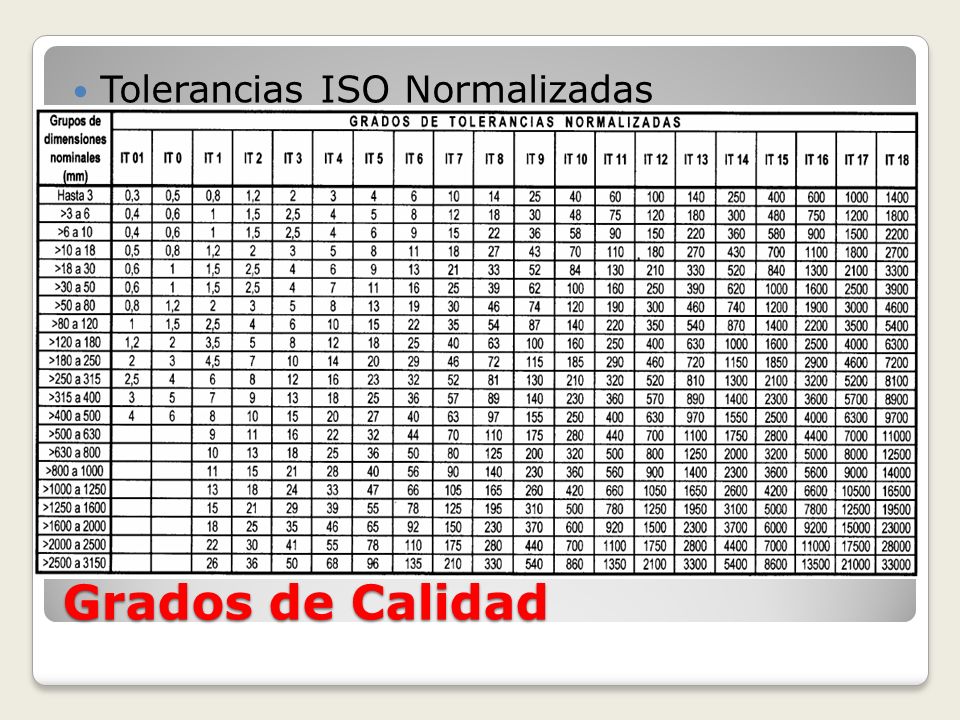

14 Tolerancias ISO Normalizadas
Grados de Calidad

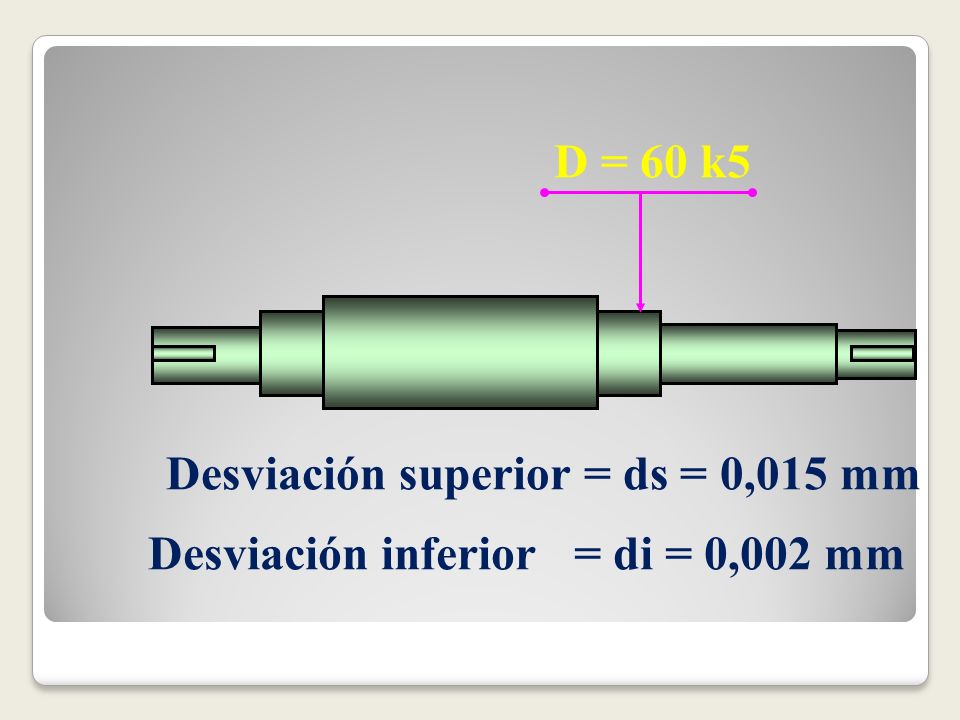

15 Desviación superior = ds = 0,015 mm

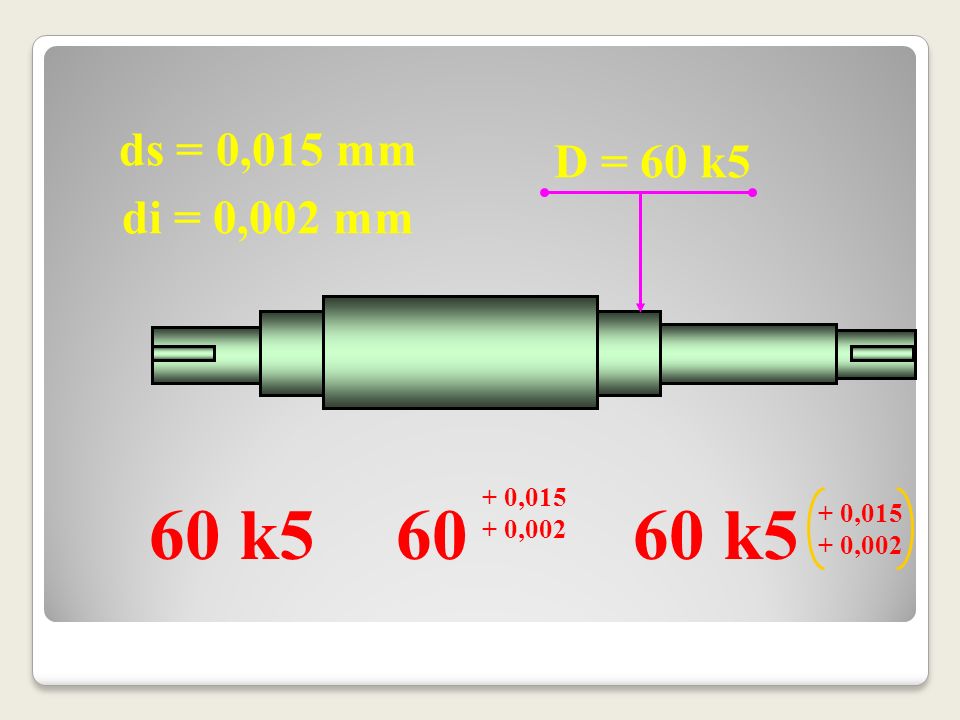

D = 60 k5 Desviación superior = ds = 0,015 mm Desviación inferior = di = 0,002 mm

16 ds = 0,015 mm D = 60 k5 di = 0,002 mm 60 + 0,015 + 0,002 60 k5 60 k5 + 0,015 + 0,002

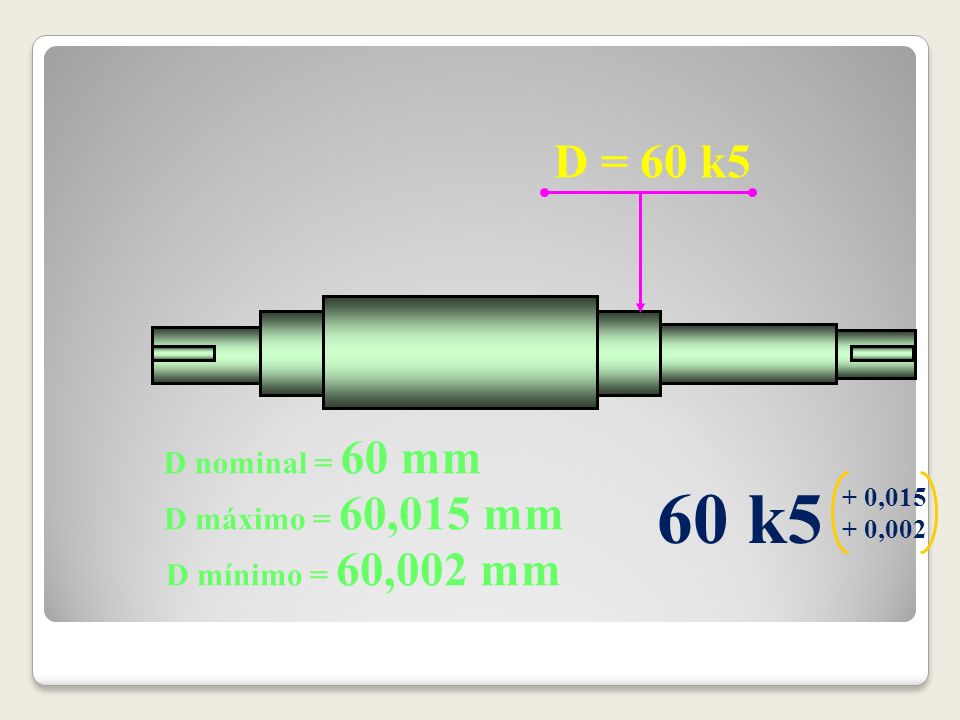

17 60 k5 D = 60 k5 D nominal = 60 mm D máximo = 60,015 mm
+ 0,015 + 0,002 D máximo = 60,015 mm D mínimo = 60,002 mm

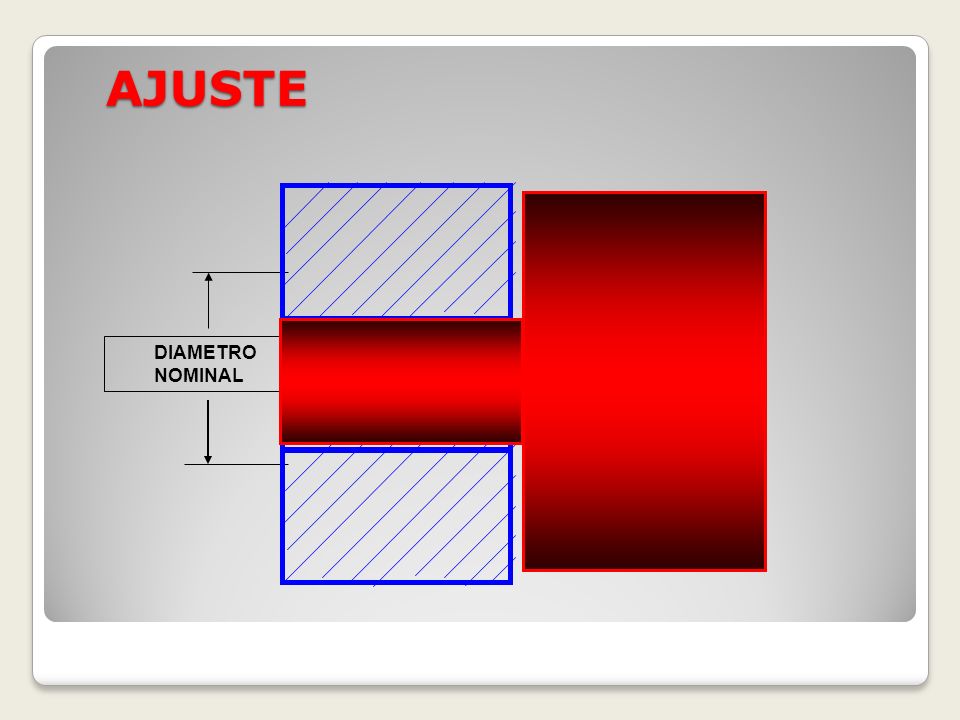

18 AJUSTE DIAMETRO NOMINAL

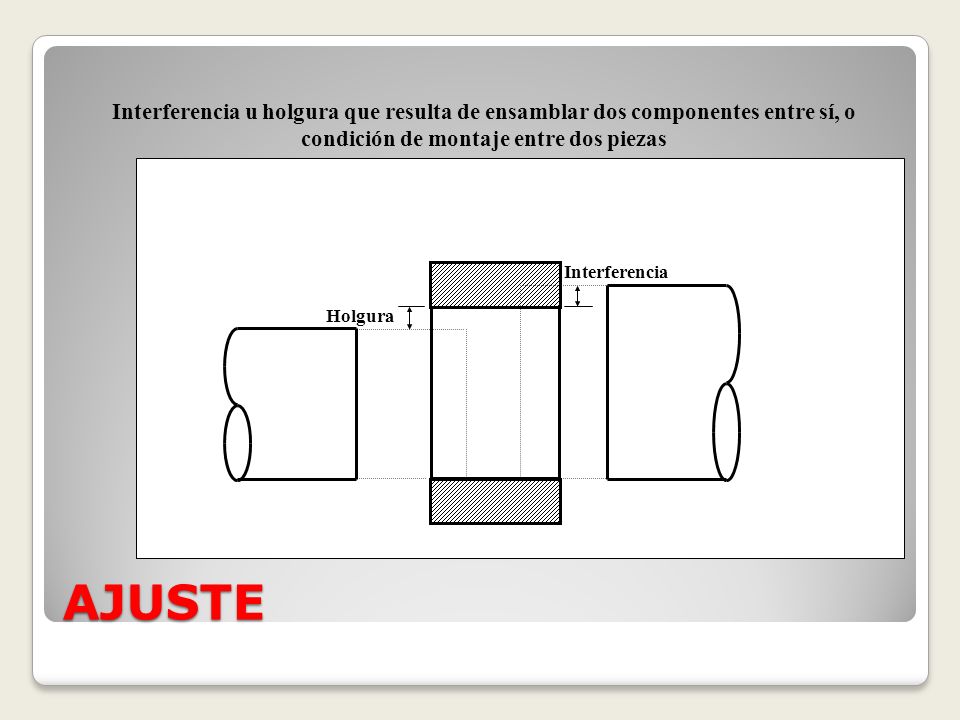

19 Interferencia u holgura que resulta de ensamblar dos componentes entre sí, o condición de montaje entre dos piezas Holgura Interferencia AJUSTE

20 Ajuste con interferencia

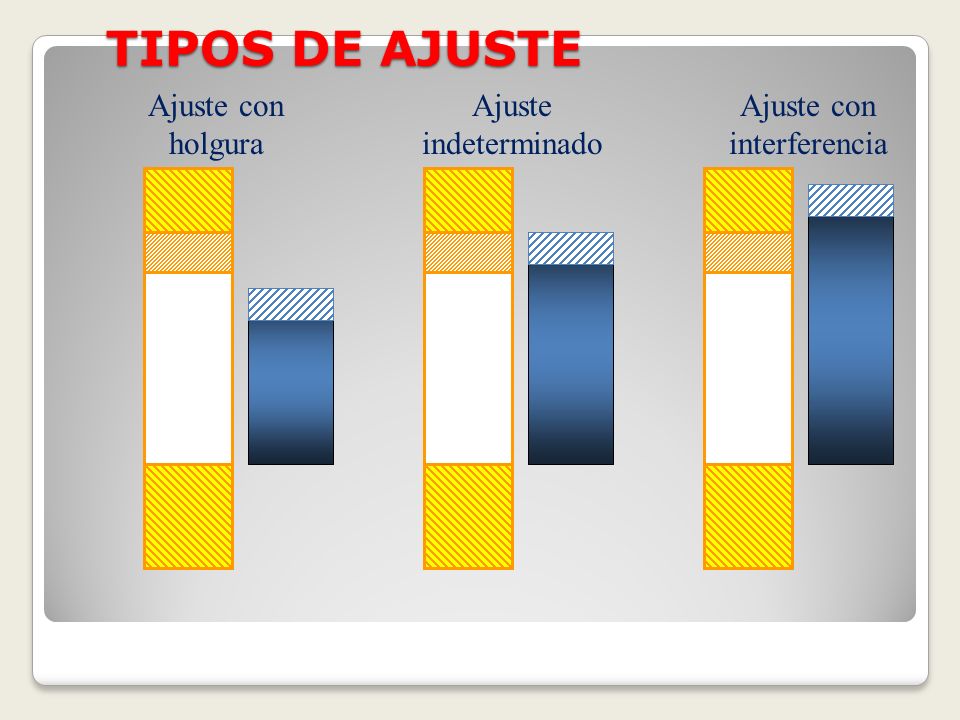

TIPOS DE AJUSTE Ajuste con holgura Ajuste indeterminado Ajuste con interferencia

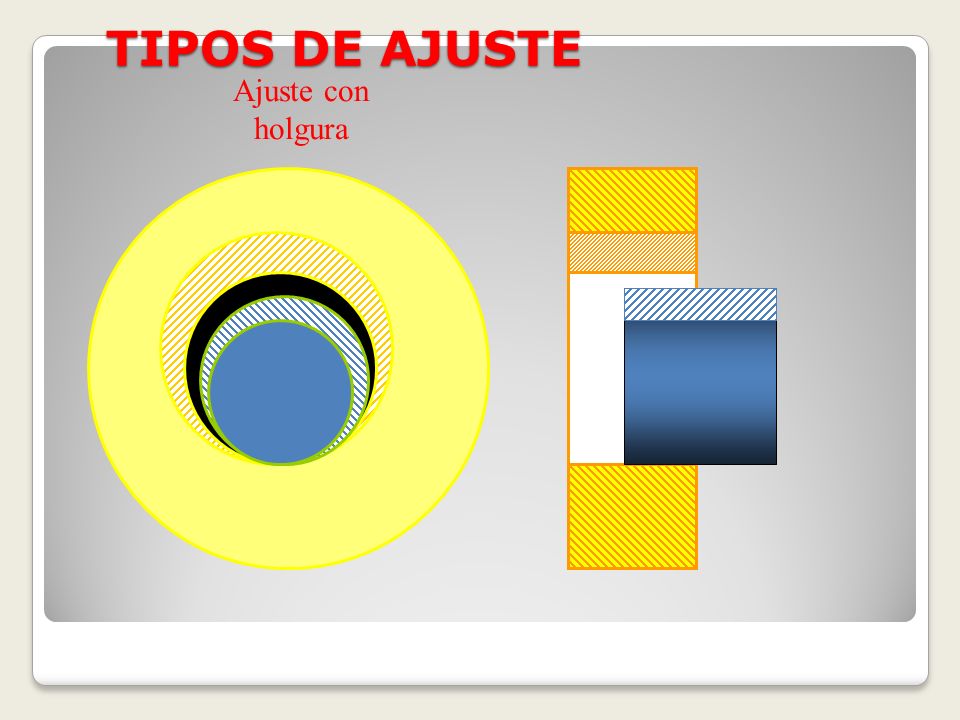

21 TIPOS DE AJUSTE Ajuste con holgura

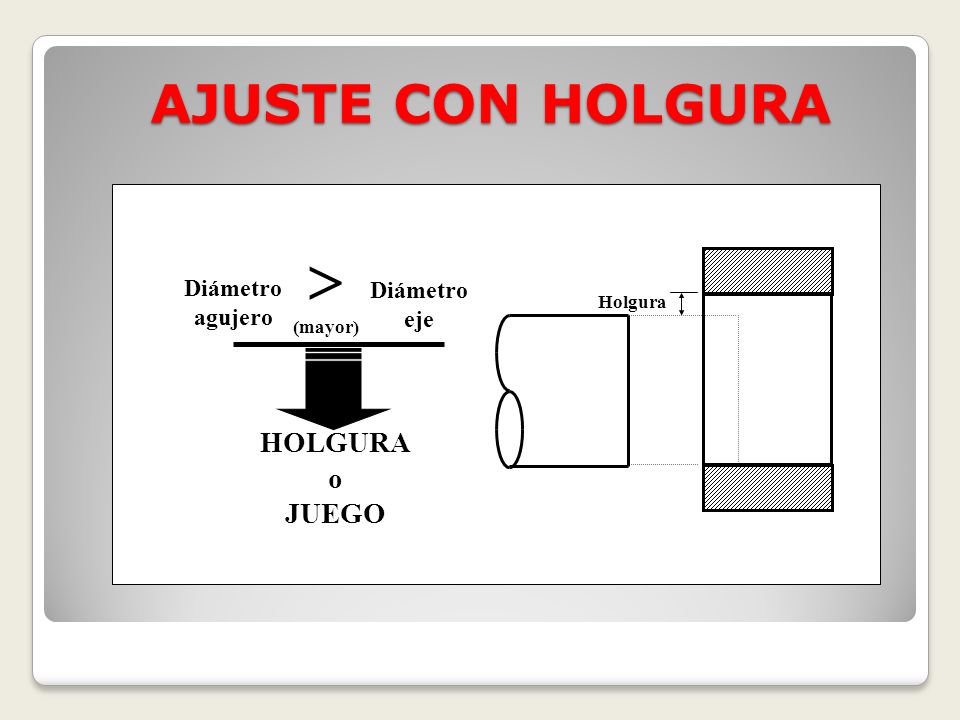

22  AJUSTE CON HOLGURA HOLGURA o JUEGO Diámetro agujero eje (mayor)

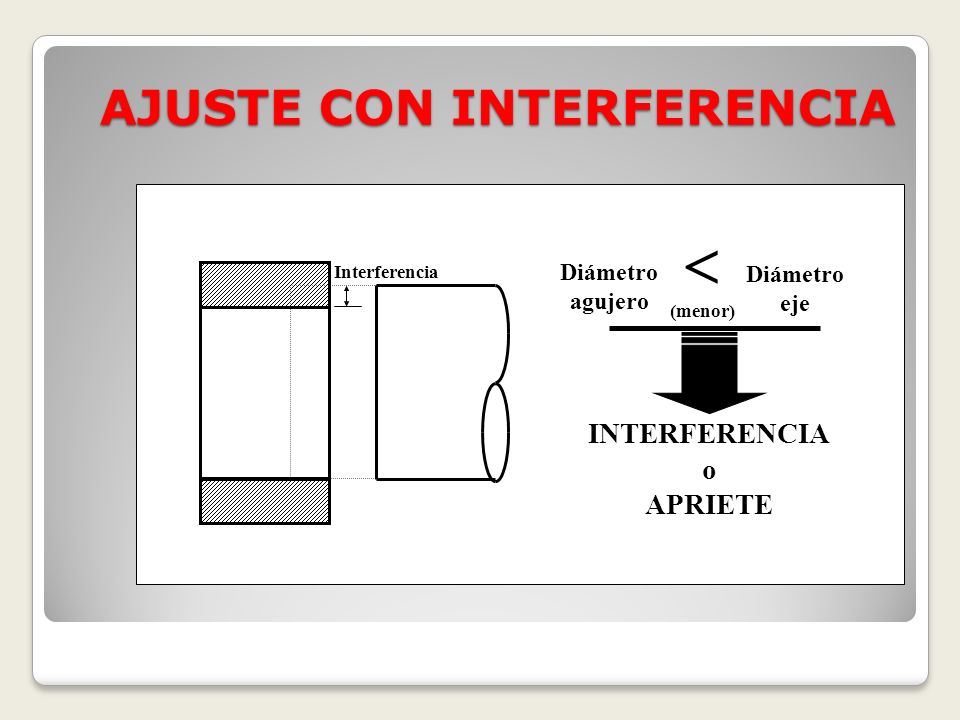

23 AJUSTE CON INTERFERENCIA
Diámetro agujero eje (menor) INTERFERENCIA o APRIETE Interferencia

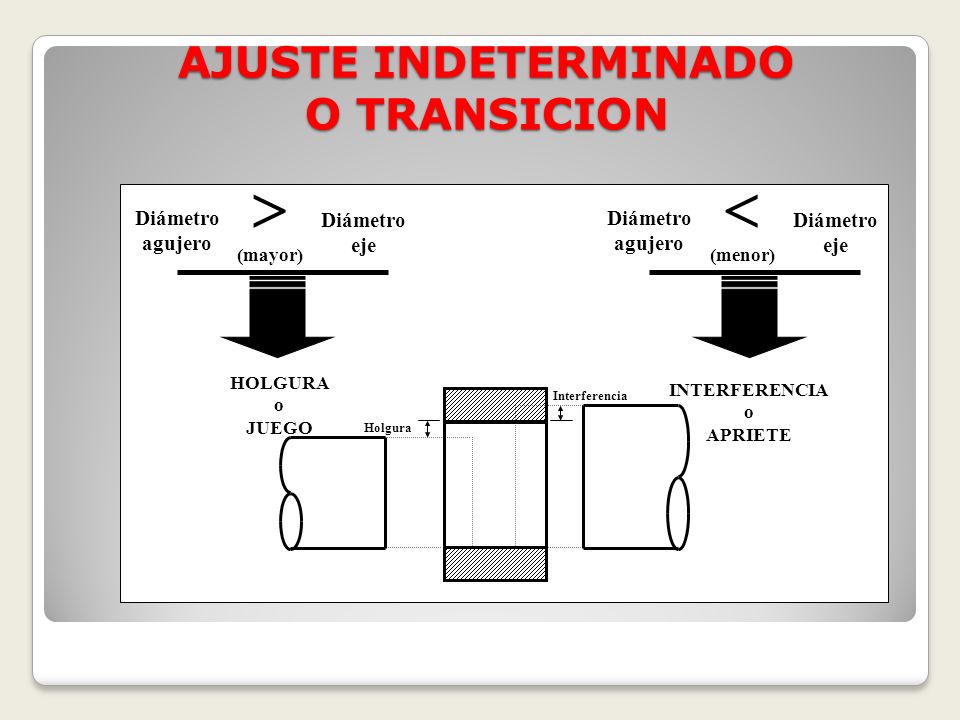

24 AJUSTE INDETERMINADO O TRANSICION
Diámetro agujero eje (mayor) HOLGURA o JUEGO Diámetro agujero eje (menor) INTERFERENCIA o APRIETE Holgura Interferencia

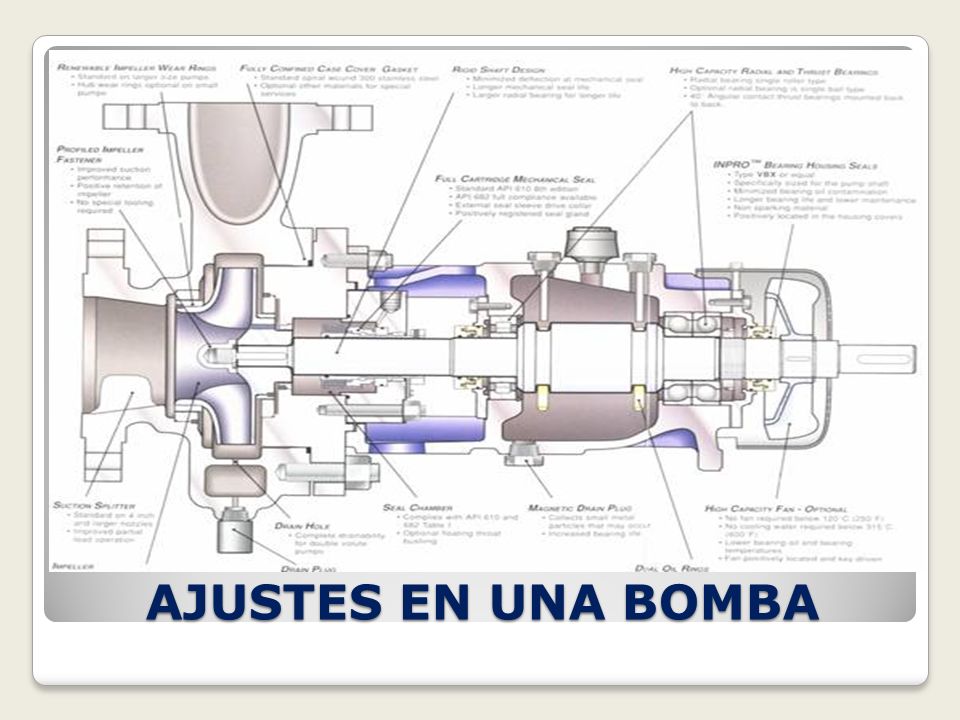

25 AJUSTES EN UNA BOMBA

26 110 m6 240 H7 100 m6 215 J7

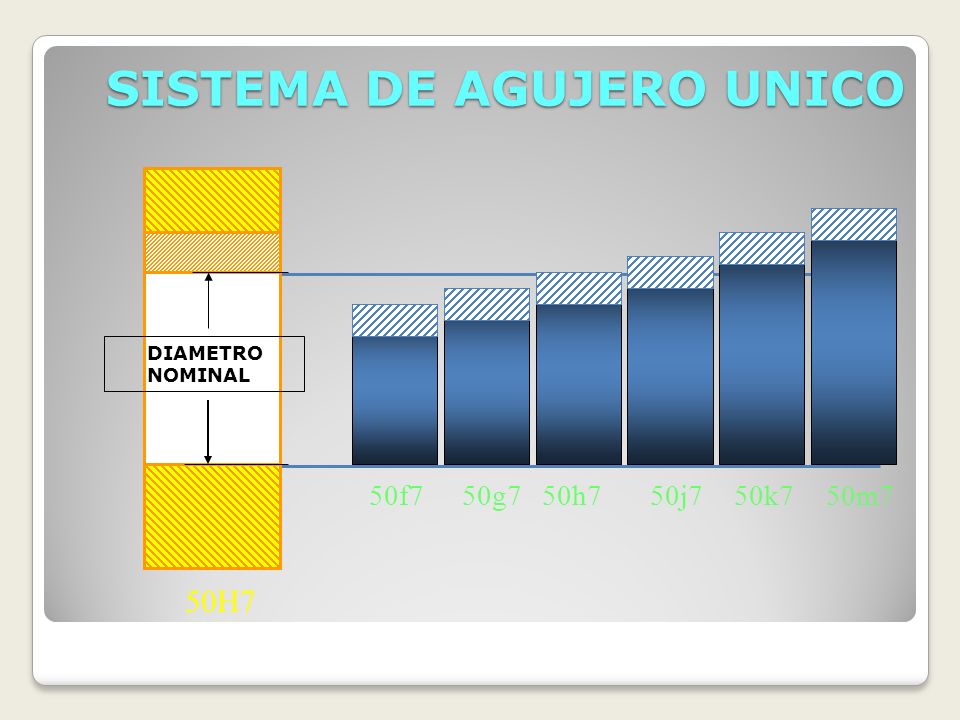

27 SISTEMA DE AGUJERO UNICO
DIAMETRO NOMINAL 50f7 50g7 50h7 50j7 50k7 50m7 50H7

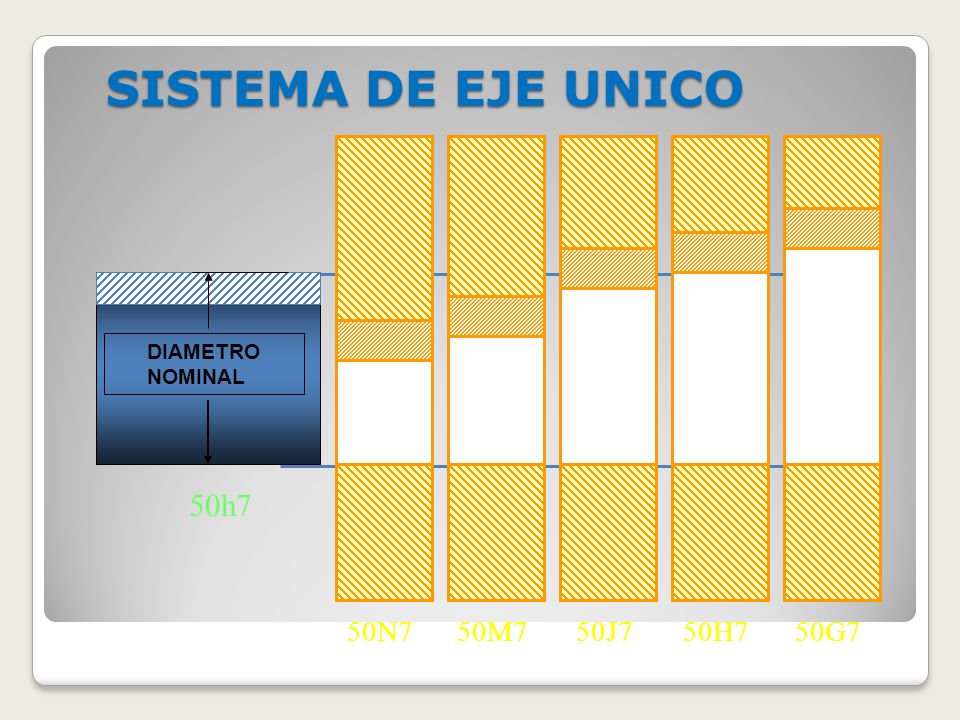

28 SISTEMA DE EJE UNICO DIAMETRO NOMINAL 50h7 50N7 50M7 50J7 50H7 50G7

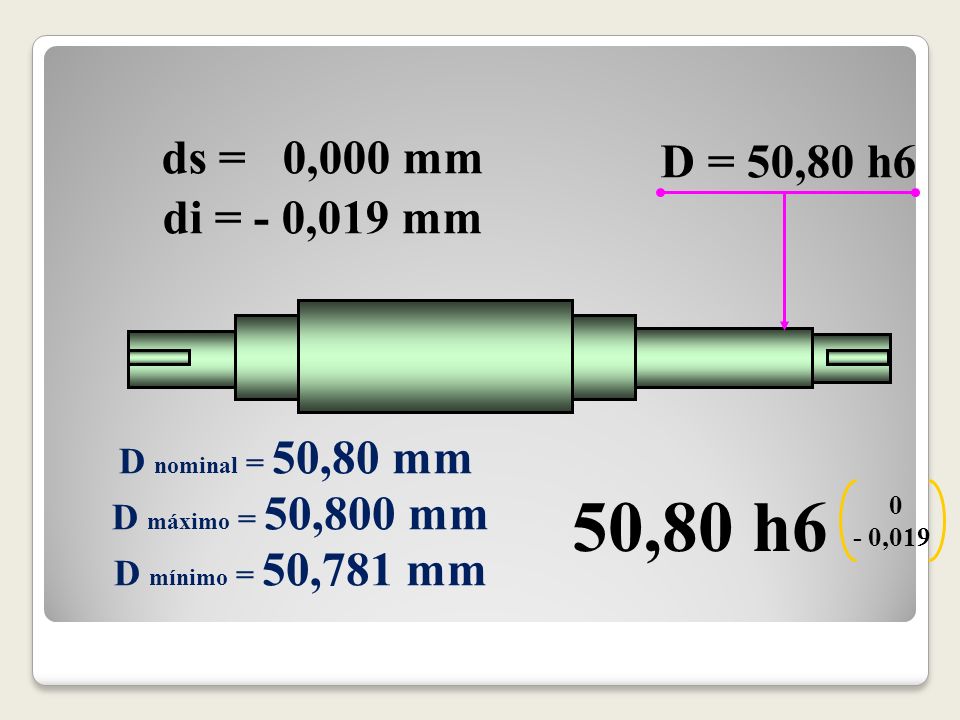

29 ds = 0,000 mm D = 50,80 h6 di = - 0,019 mm D nominal = 50,80 mm 50,80 h6 - 0,019 D máximo = 50,800 mm D mínimo = 50,781 mm
