1 Diseño de piezas fundidas

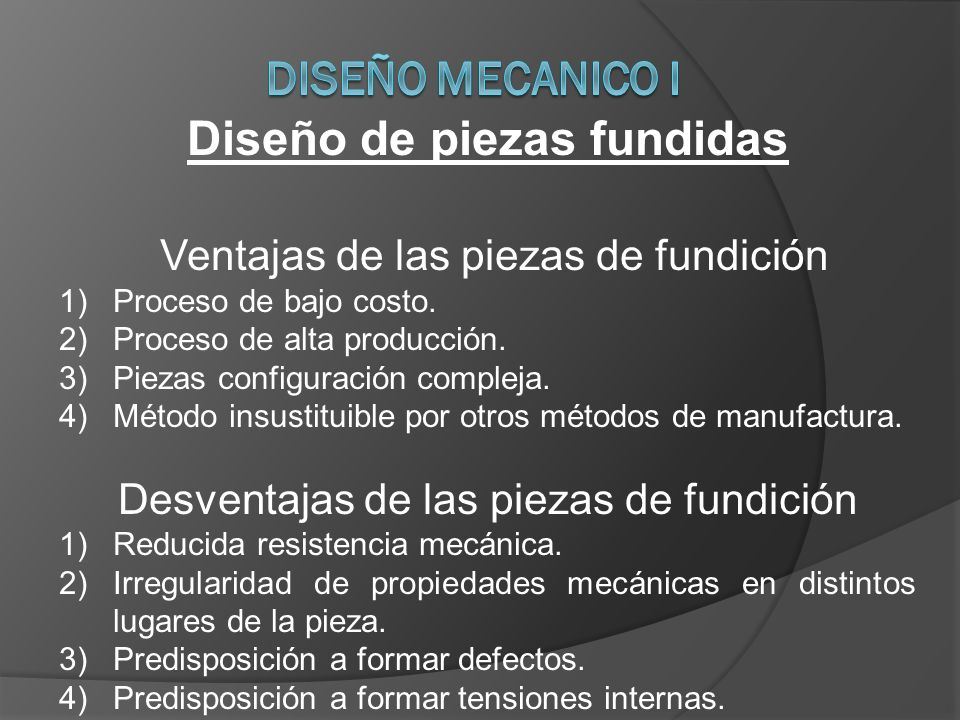

DISEÑO MECANICO I Diseño de piezas fundidas Ventajas de las piezas de fundición Proceso de bajo costo. Proceso de alta producción. Piezas configuración compleja. Método insustituible por otros métodos de manufactura. Desventajas de las piezas de fundición Reducida resistencia mecánica. Irregularidad de propiedades mecánicas en distintos lugares de la pieza. Predisposición a formar defectos. Predisposición a formar tensiones internas.

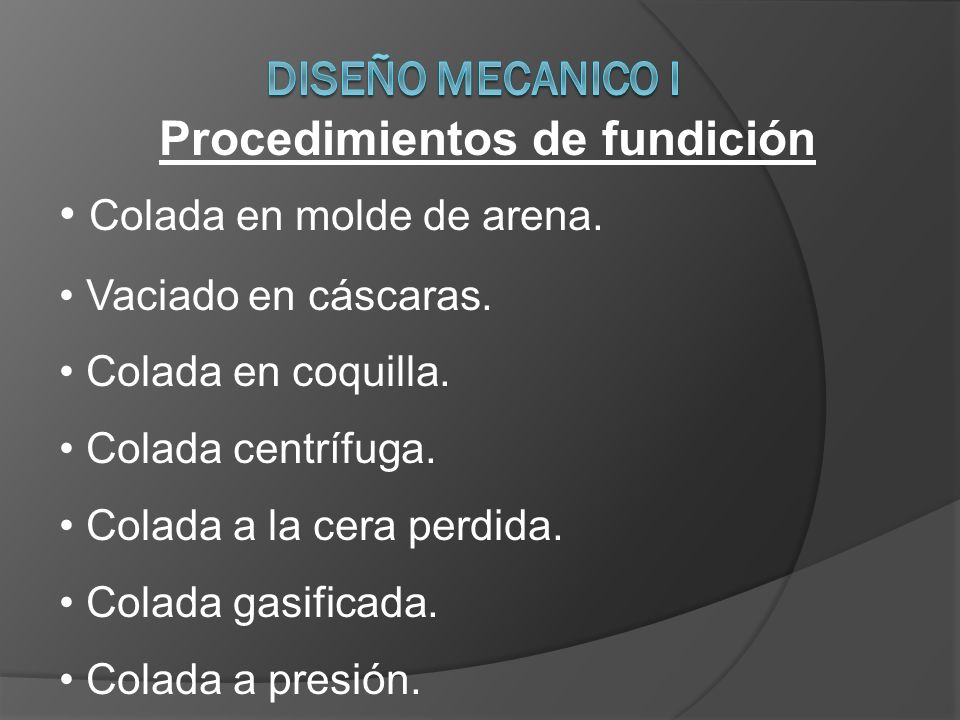

2 Procedimientos de fundición
DISEÑO MECANICO I Procedimientos de fundición Colada en molde de arena. Vaciado en cáscaras. Colada en coquilla. Colada centrífuga. Colada a la cera perdida. Colada gasificada. Colada a presión.

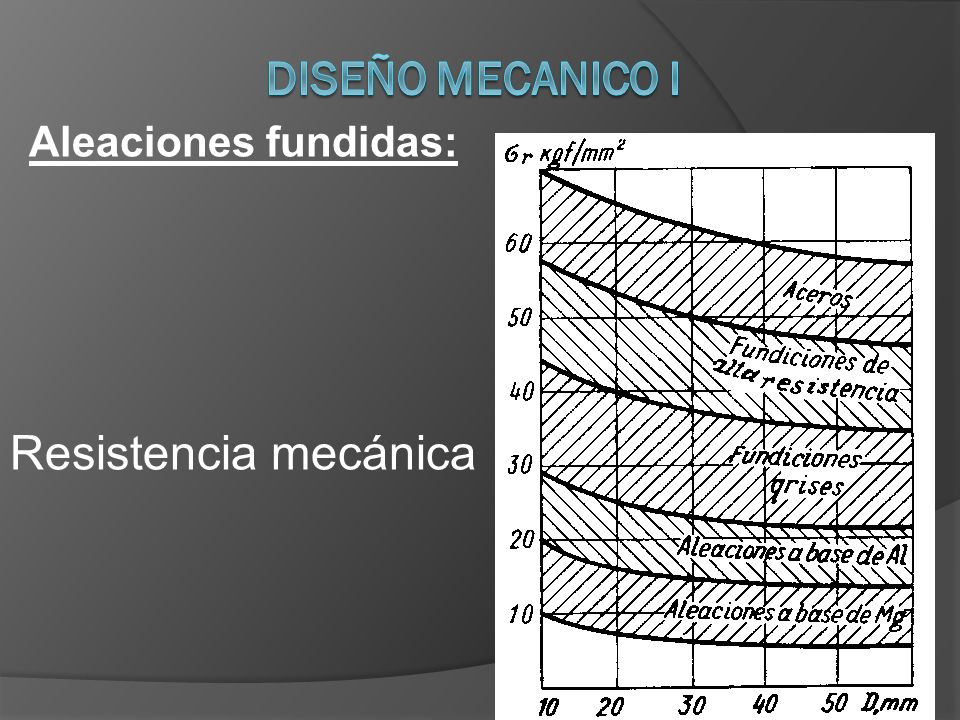

3 DISEÑO MECANICO I Aleaciones fundidas: Resistencia mecánica

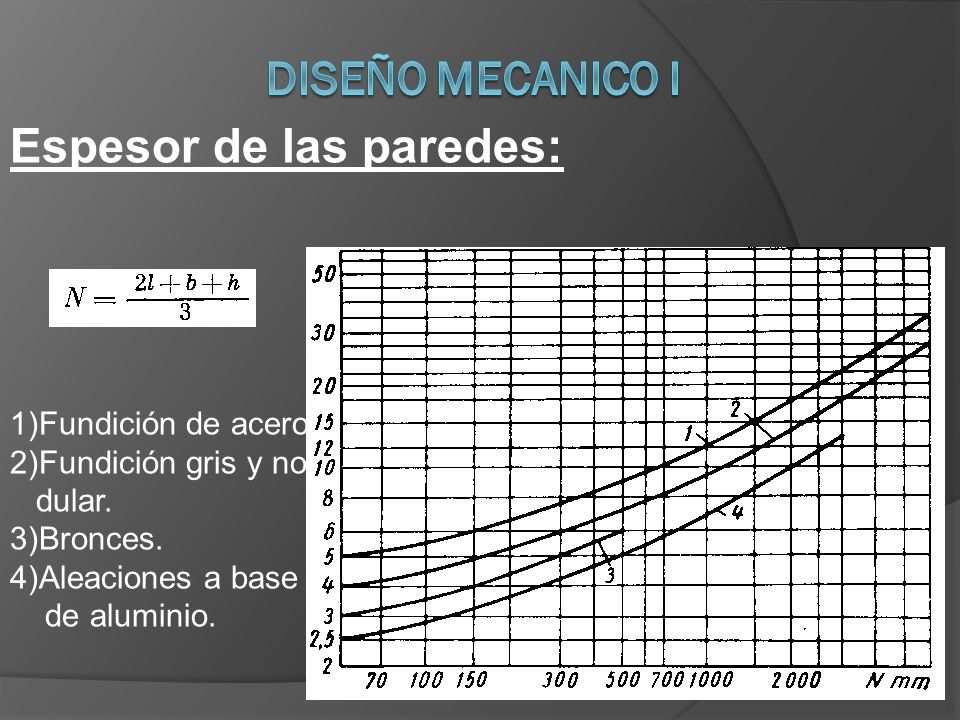

4 Espesor de las paredes:
DISEÑO MECANICO I Espesor de las paredes: 1)Fundición de acero. 2)Fundición gris y no dular. 3)Bronces. 4)Aleaciones a base de aluminio.

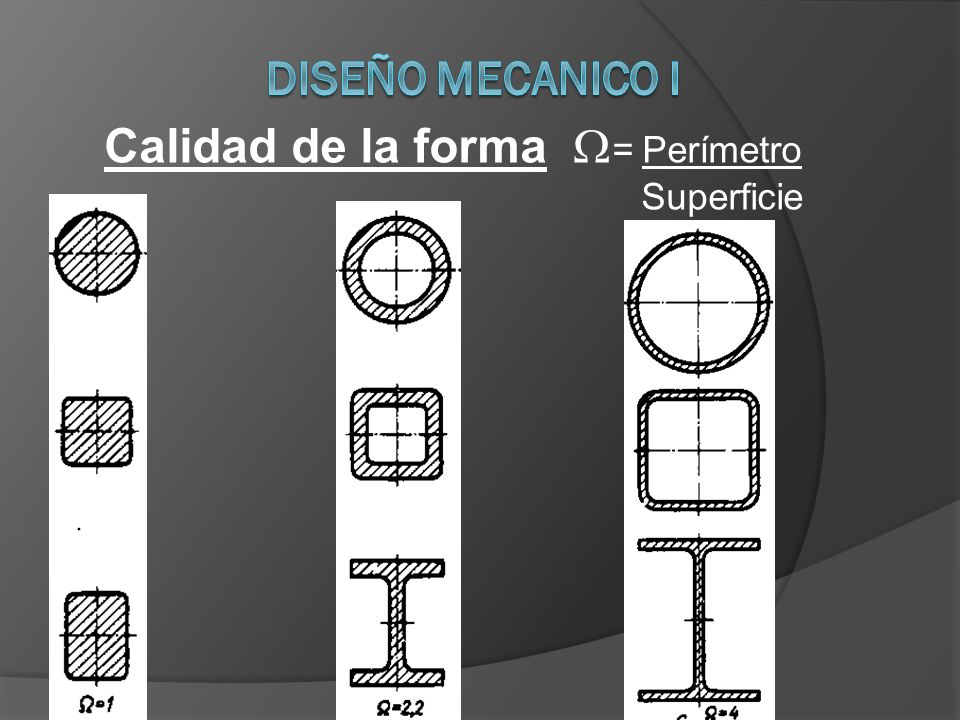

5 Calidad de la forma W= Perímetro
DISEÑO MECANICO I Calidad de la forma W= Perímetro Superficie

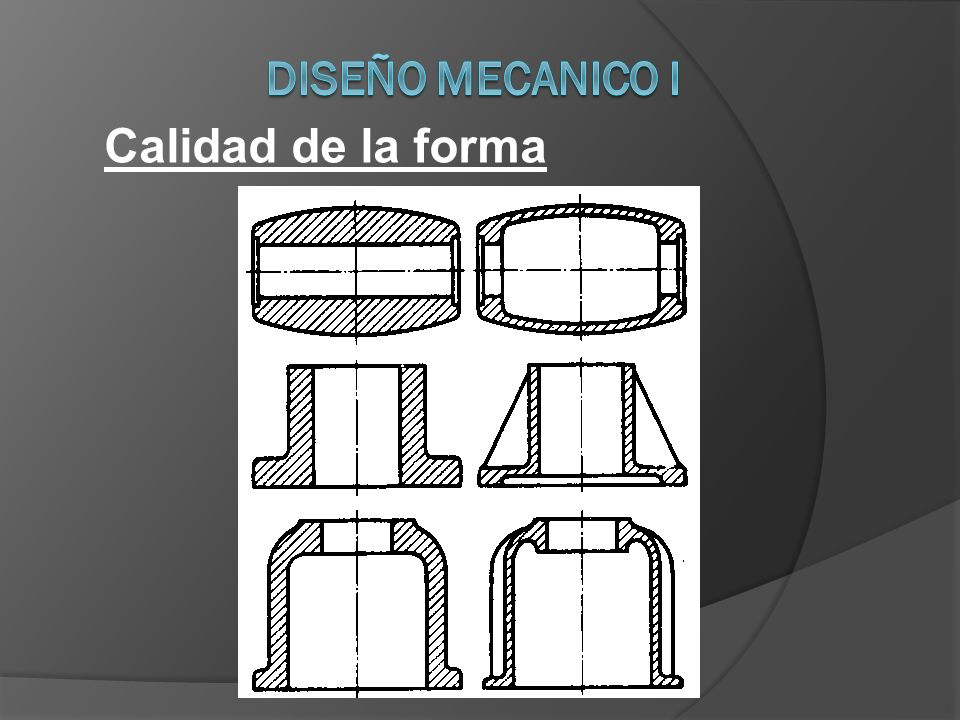

6 DISEÑO MECANICO I Calidad de la forma

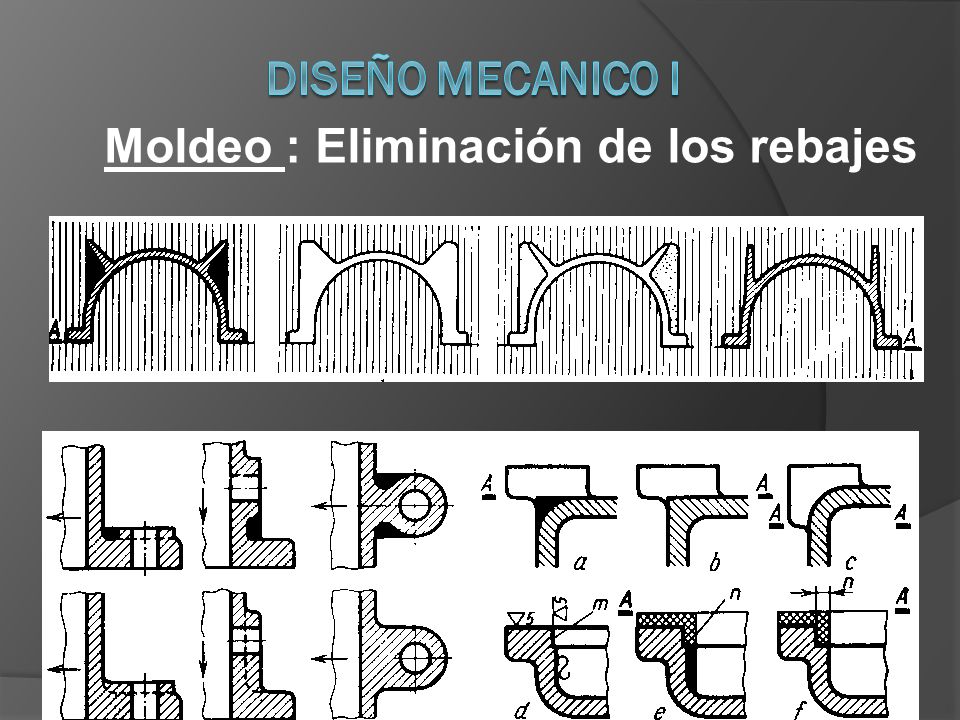

7 DISEÑO MECANICO I Moldeo : Eliminación de los rebajes

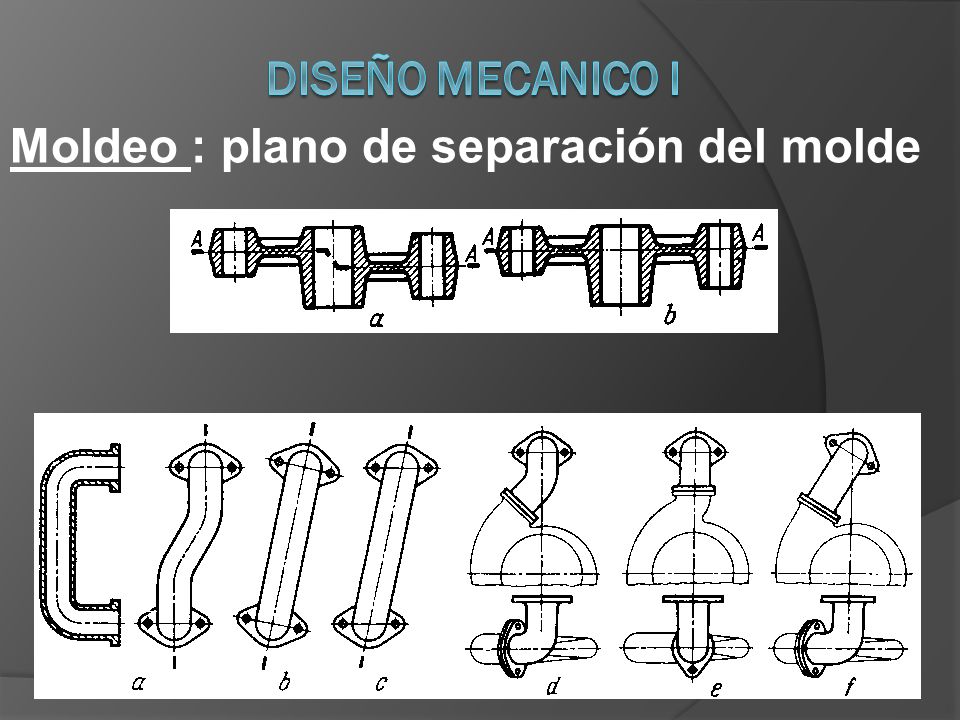

8 DISEÑO MECANICO I Moldeo : plano de separación del molde

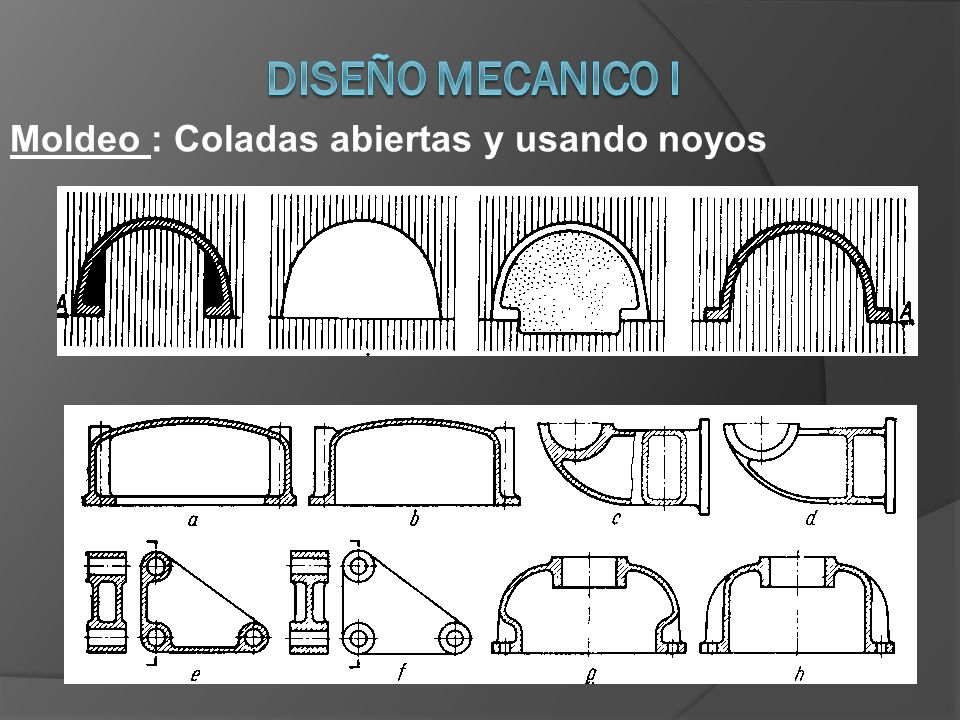

9 DISEÑO MECANICO I Moldeo : Coladas abiertas y usando noyos

10 DISEÑO MECANICO I Moldeo : Coladas abiertas y usando noyos

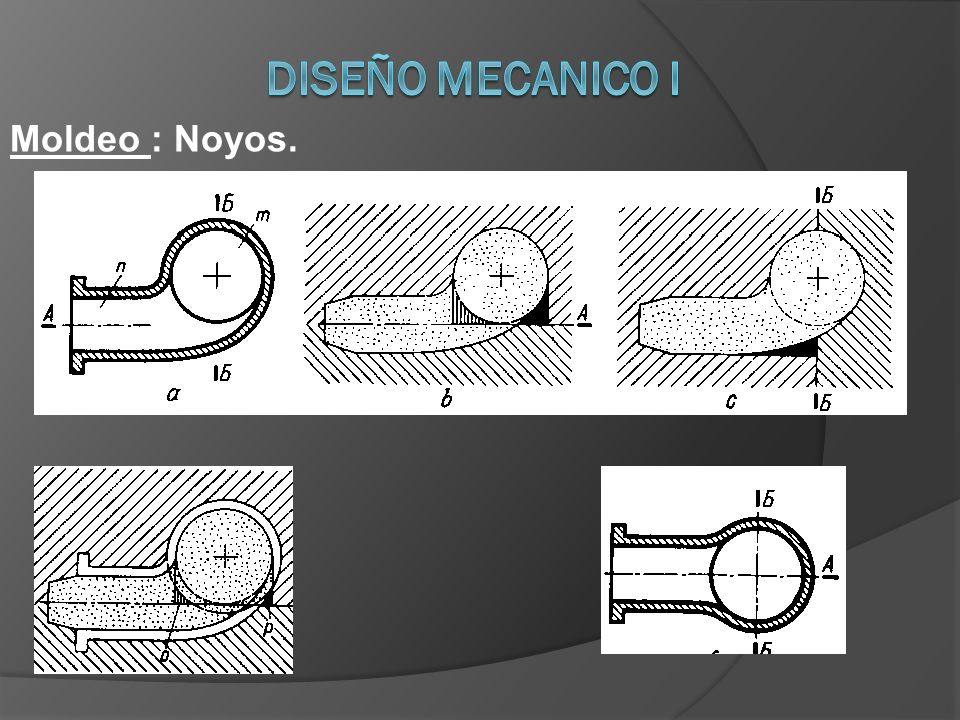

11 DISEÑO MECANICO I Moldeo : Noyos.

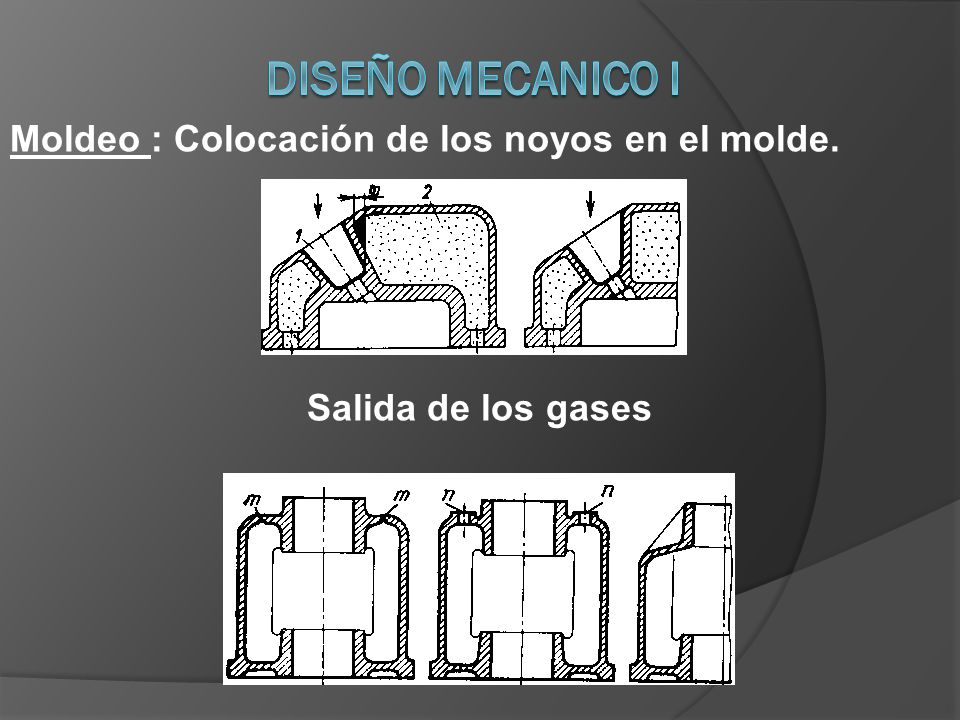

12 DISEÑO MECANICO I Moldeo : Colocación de los noyos en el molde.
Salida de los gases

13 Unificación de los noyos

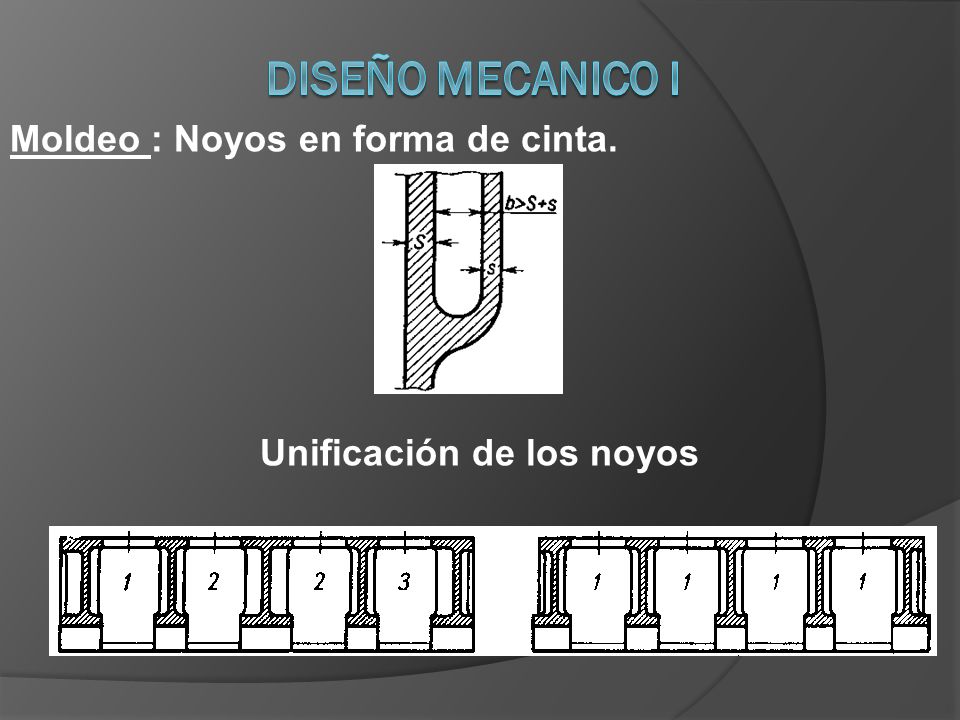

DISEÑO MECANICO I Moldeo : Noyos en forma de cinta. Unificación de los noyos

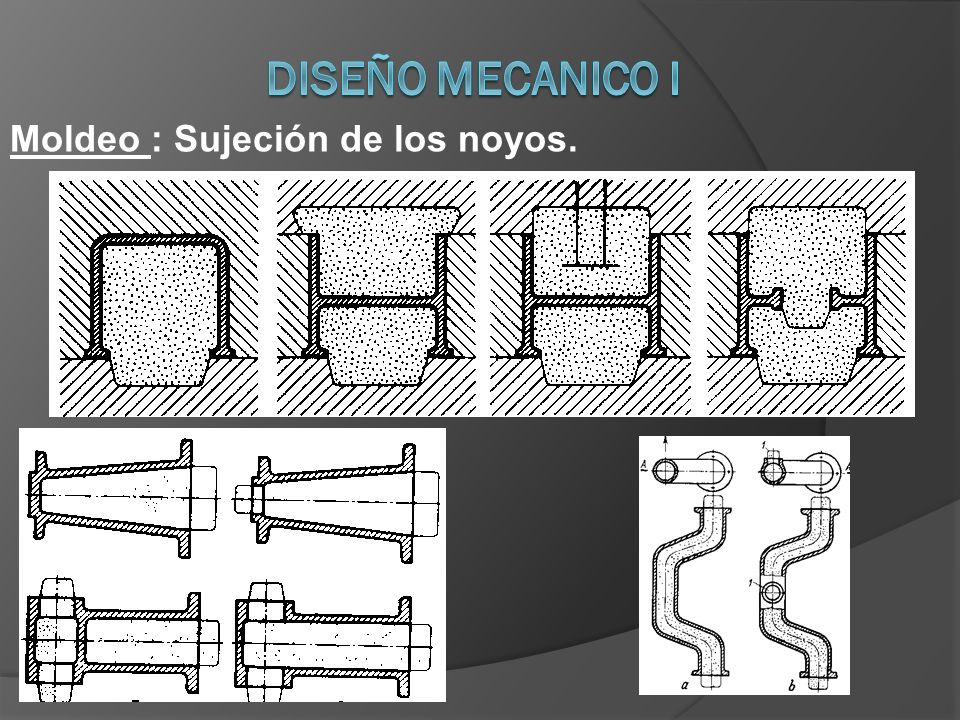

14 DISEÑO MECANICO I Moldeo : Sujeción de los noyos.

15 DISEÑO MECANICO I Moldeo : Sujeción de los noyos.

16 Agujeros para las portadas de noyos.

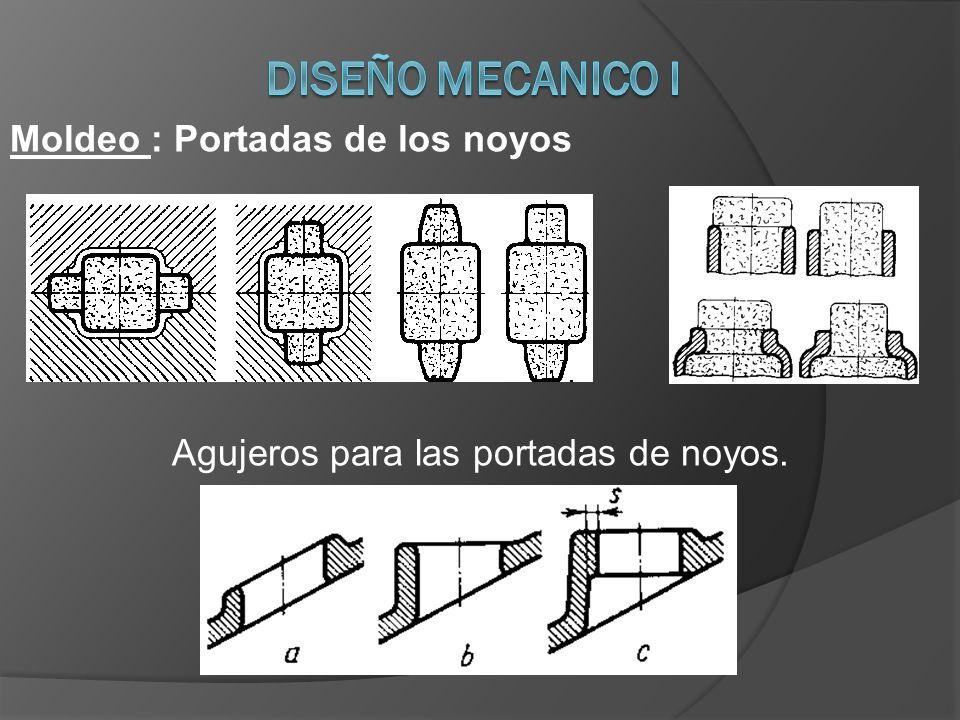

DISEÑO MECANICO I Moldeo : Portadas de los noyos Agujeros para las portadas de noyos.

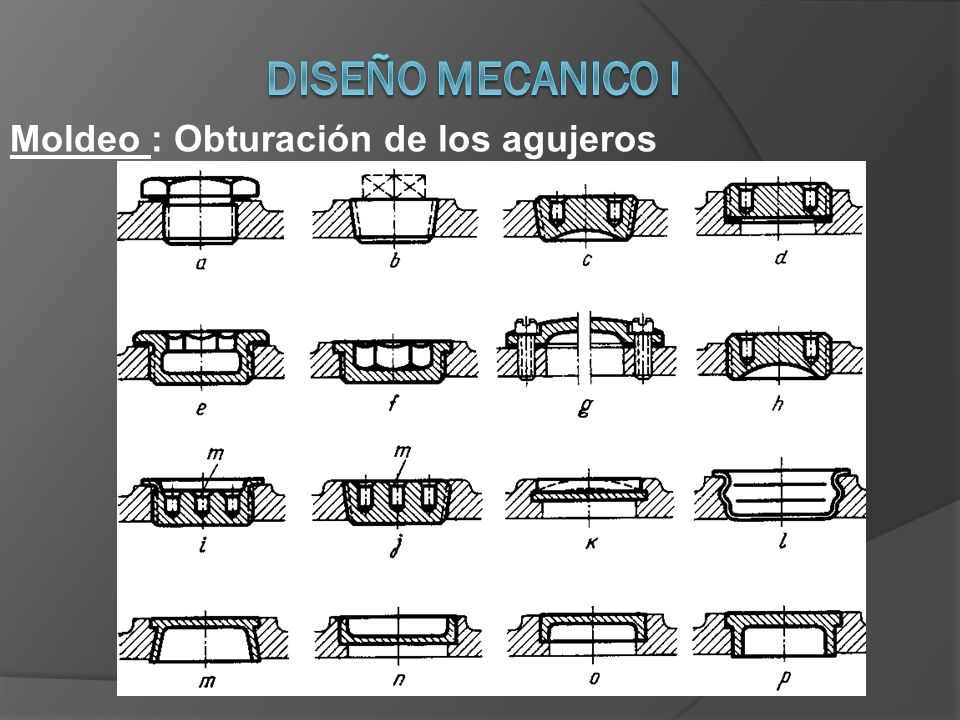

17 DISEÑO MECANICO I Moldeo : Obturación de los agujeros

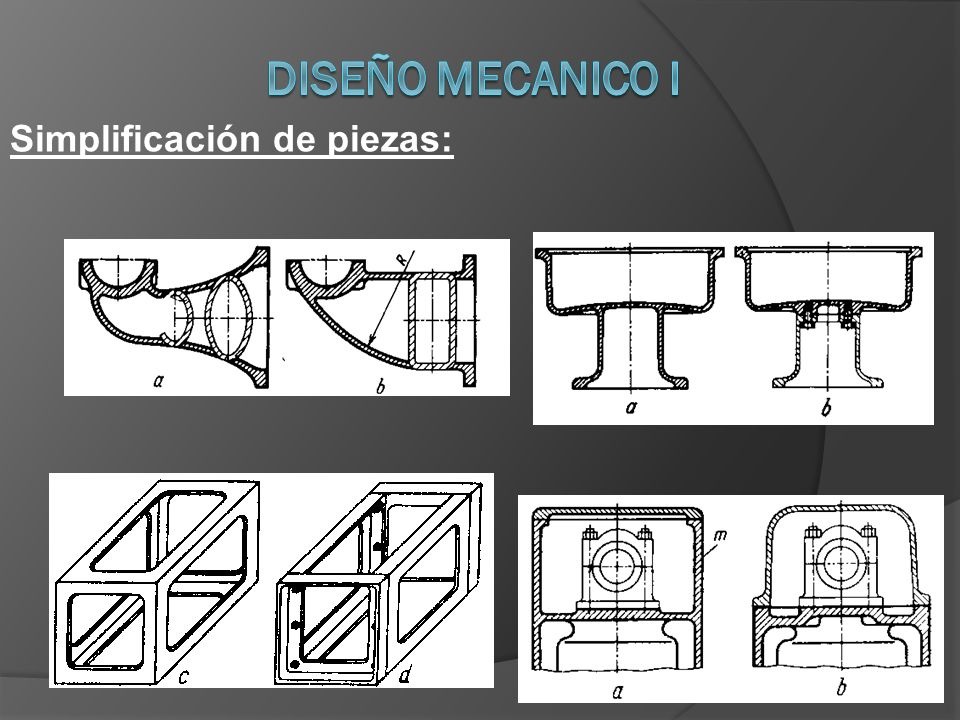

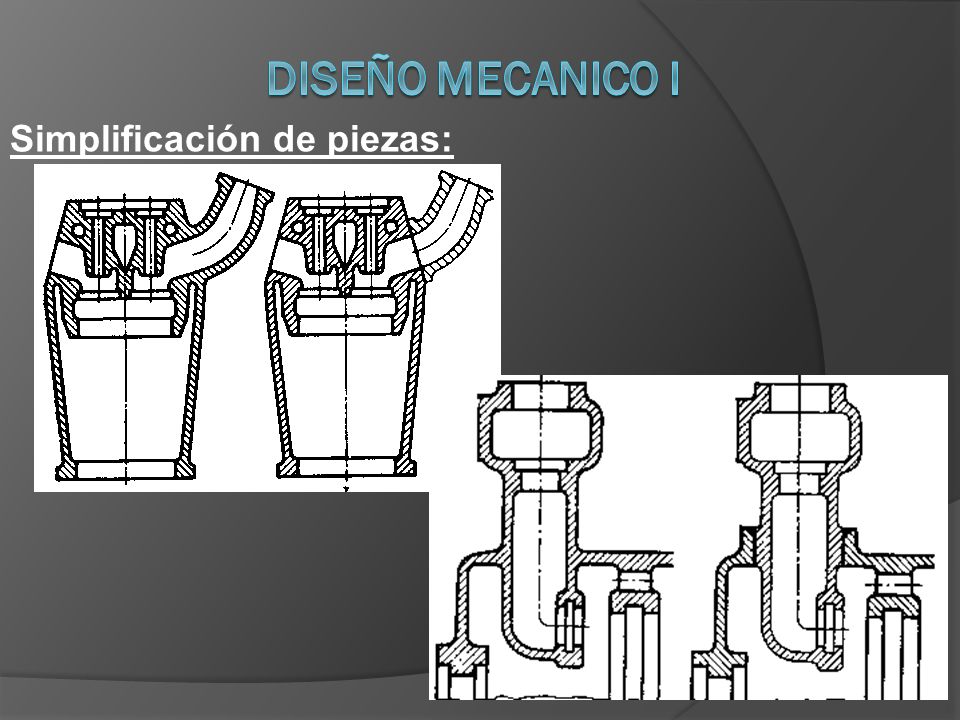

18 DISEÑO MECANICO I Simplificación de piezas:

19 DISEÑO MECANICO I Simplificación de piezas:

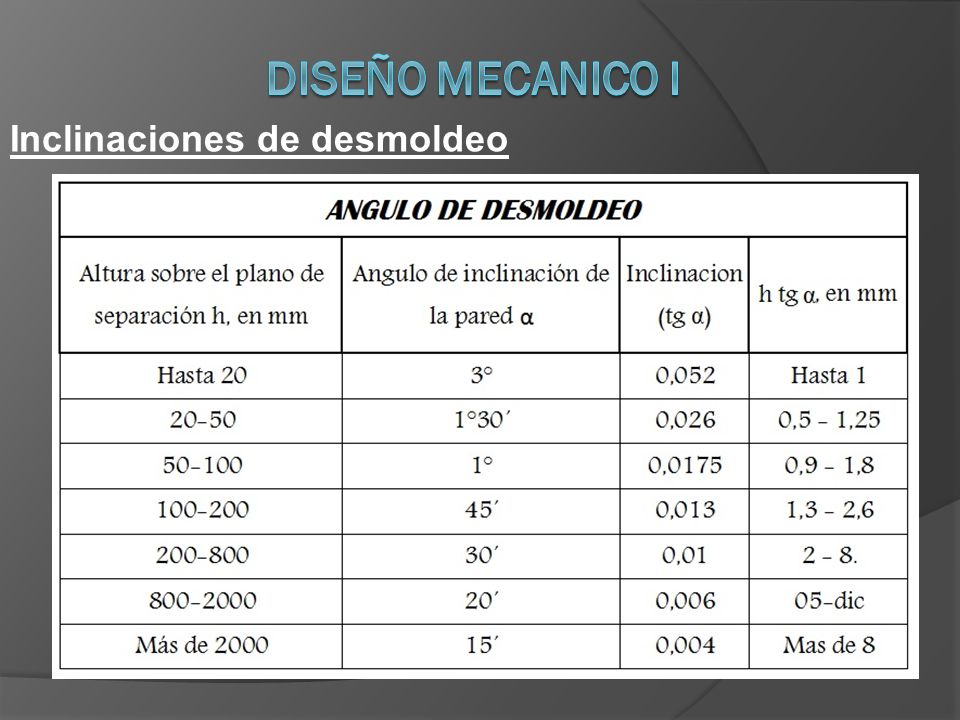

20 DISEÑO MECANICO I Inclinaciones de desmoldeo

21 DISEÑO MECANICO I Inclinaciones de moldeo

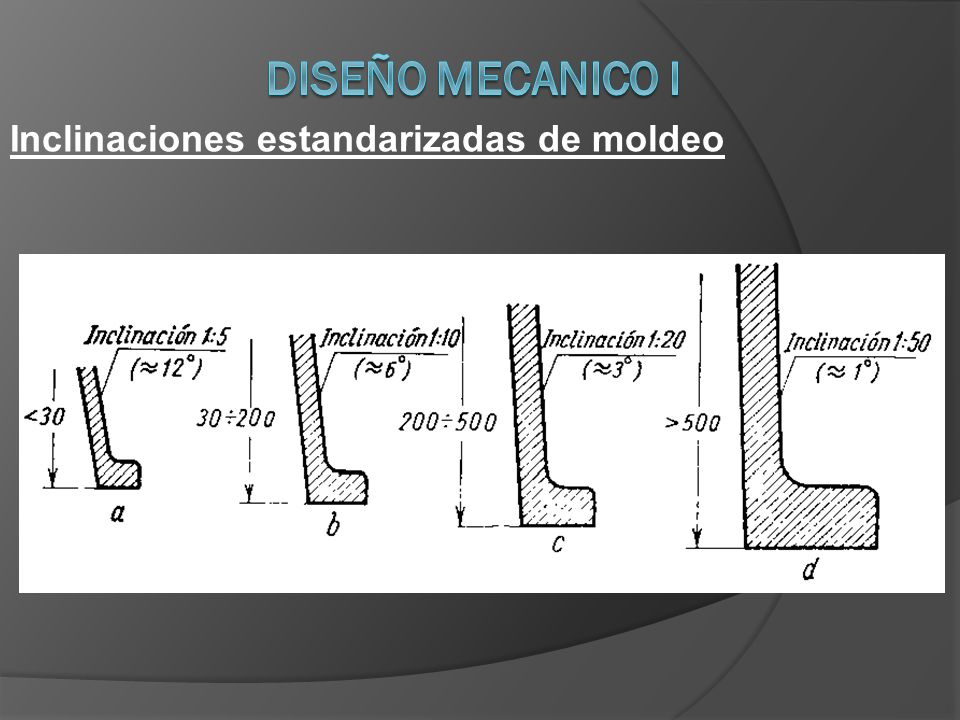

22 DISEÑO MECANICO I Inclinaciones estandarizadas de moldeo

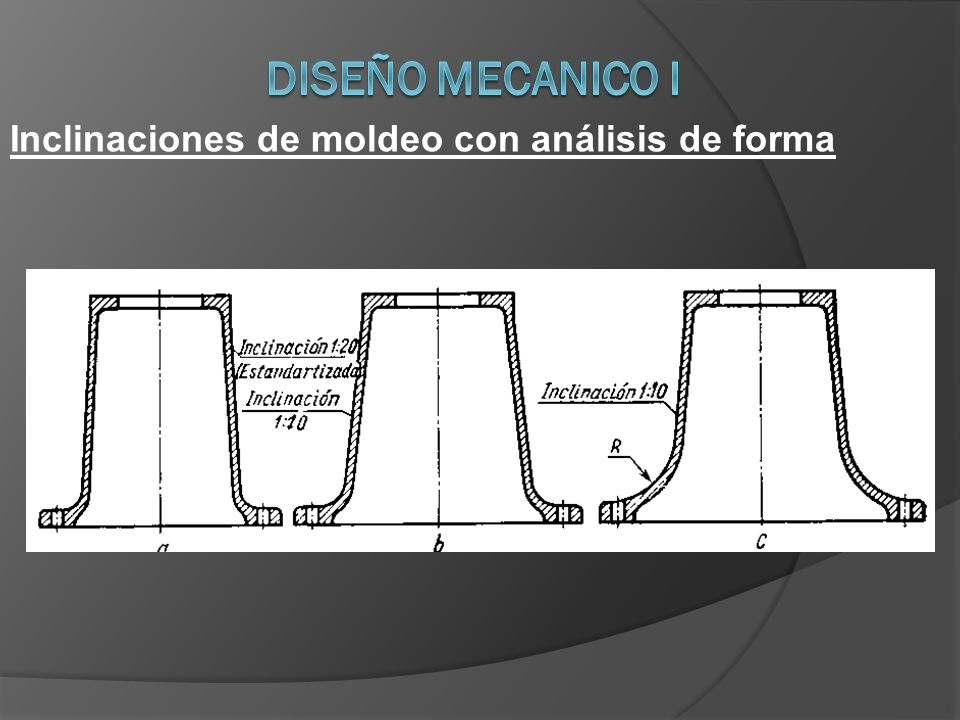

23 DISEÑO MECANICO I Inclinaciones de moldeo con análisis de forma

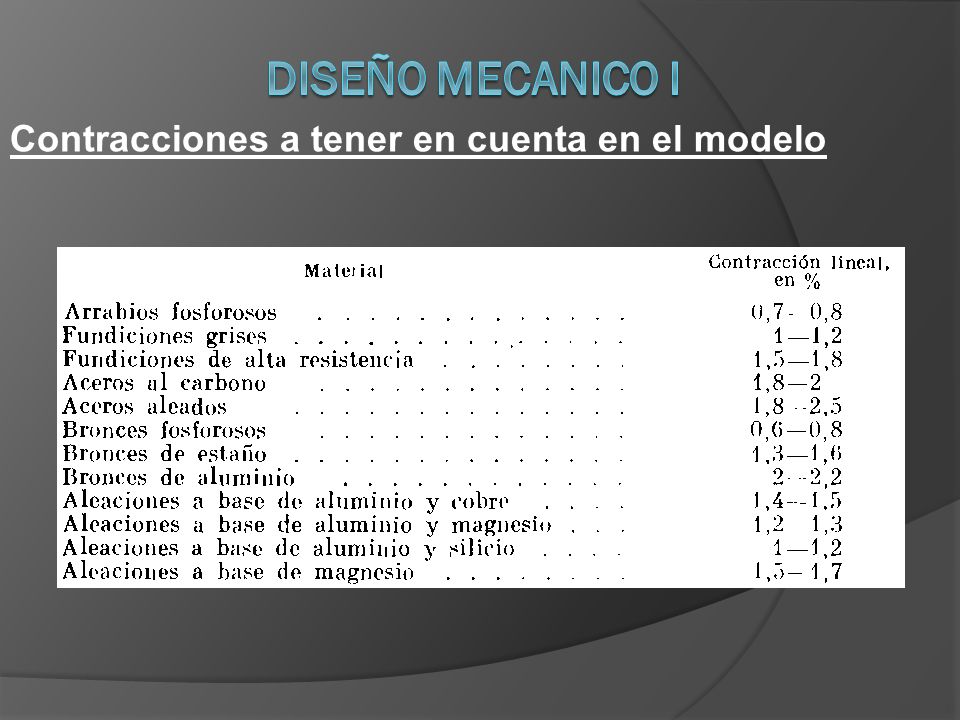

24 DISEÑO MECANICO I Contracciones a tener en cuenta en el modelo

25 DISEÑO MECANICO I Contracciones a tener en cuenta en el modelo

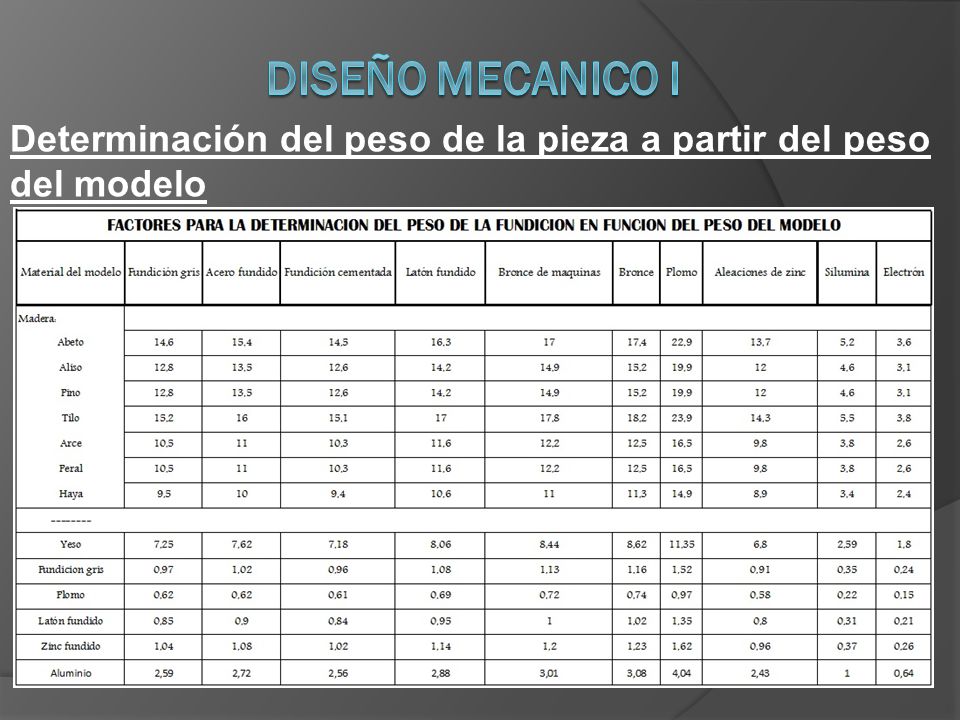

26 DISEÑO MECANICO I Determinación del peso de la pieza a partir del peso del modelo

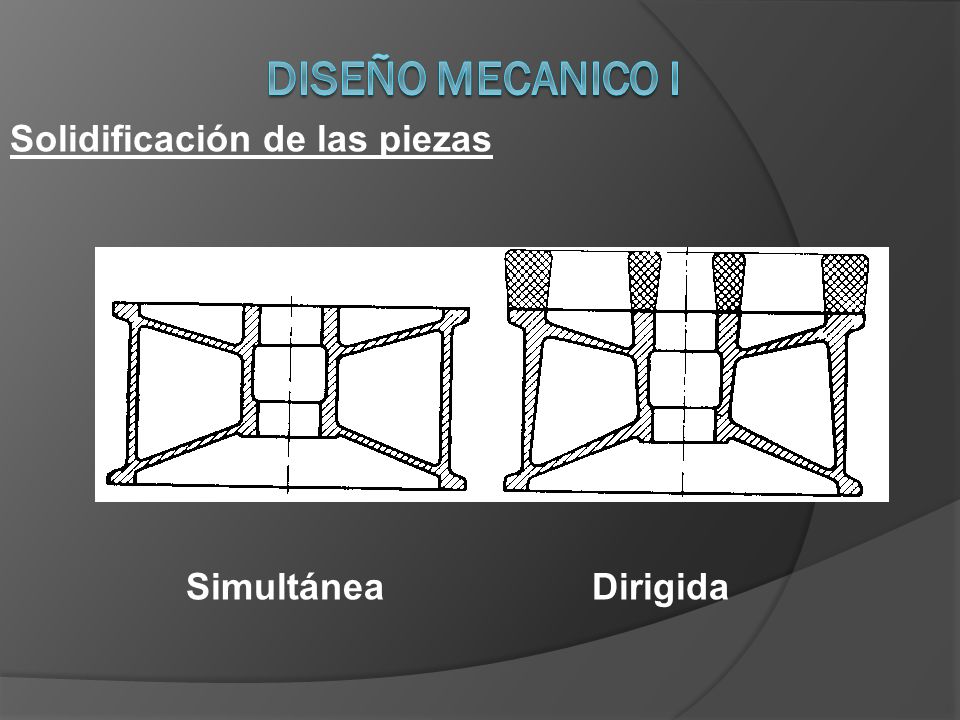

27 DISEÑO MECANICO I Solidificación de las piezas Simultánea Dirigida

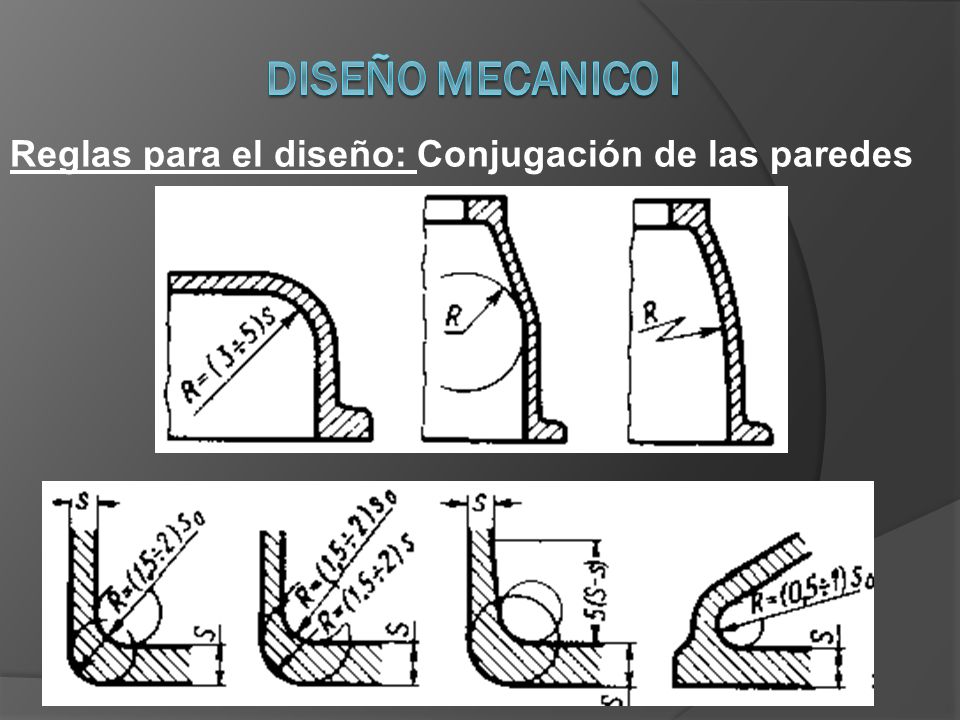

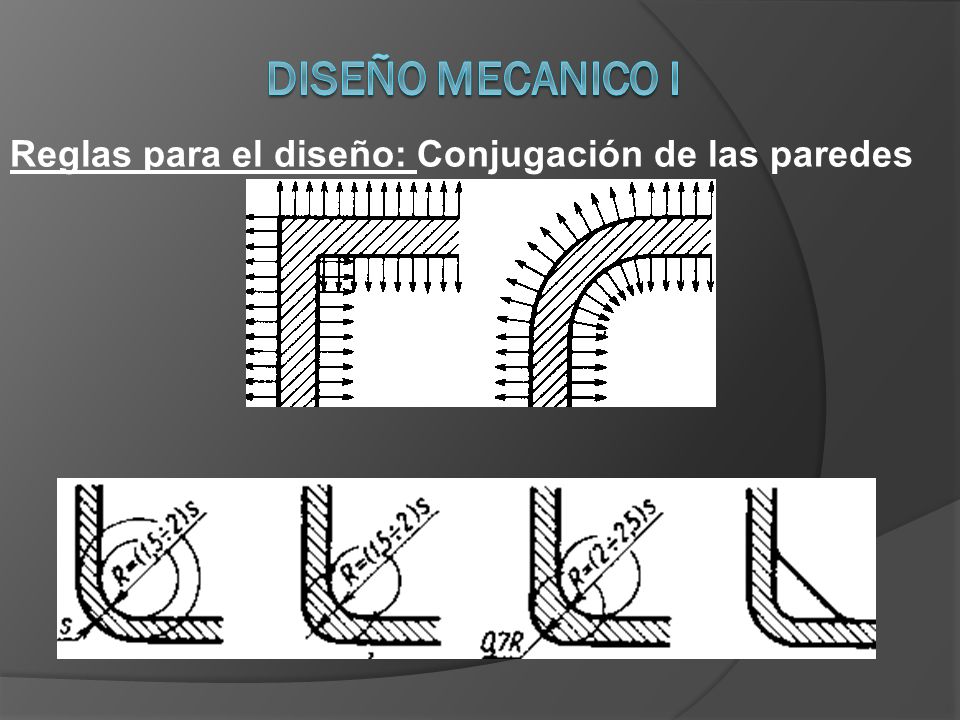

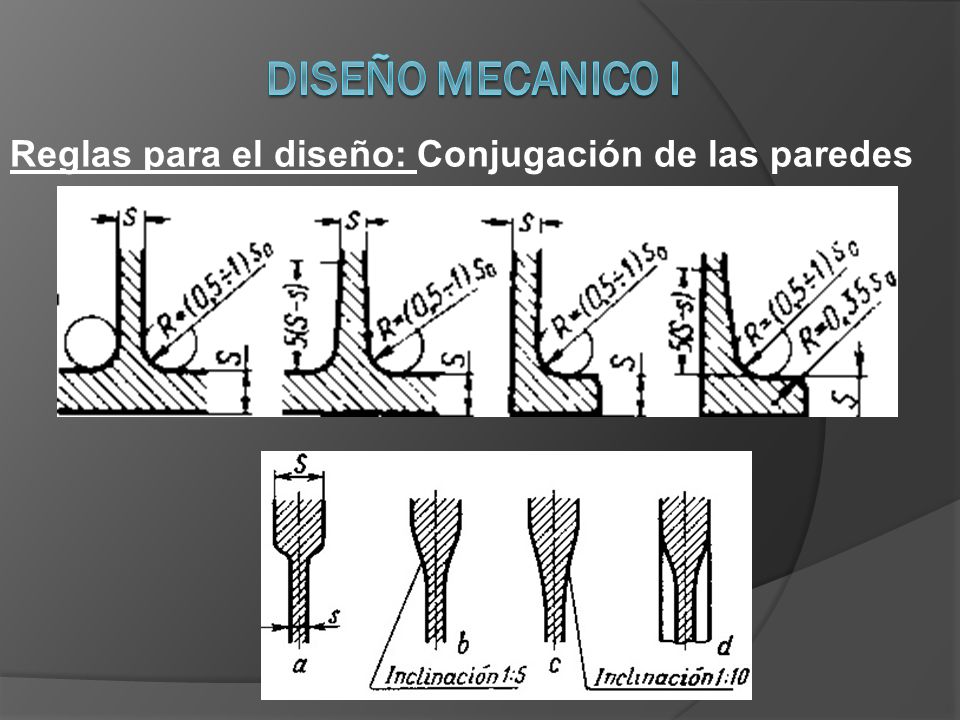

28 DISEÑO MECANICO I Reglas para el diseño: Conjugación de las paredes

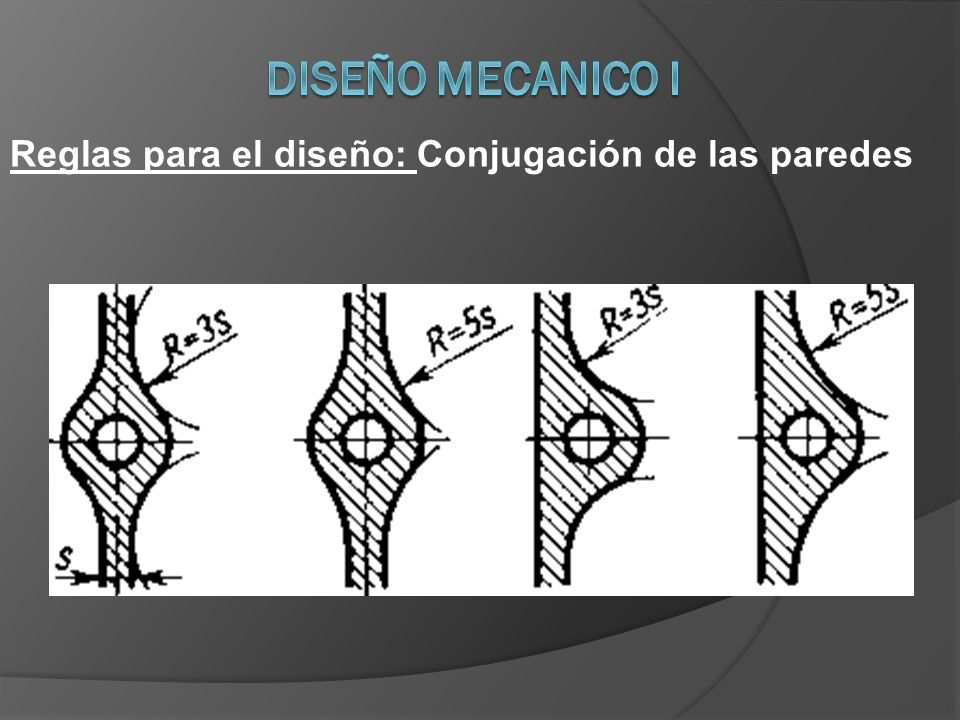

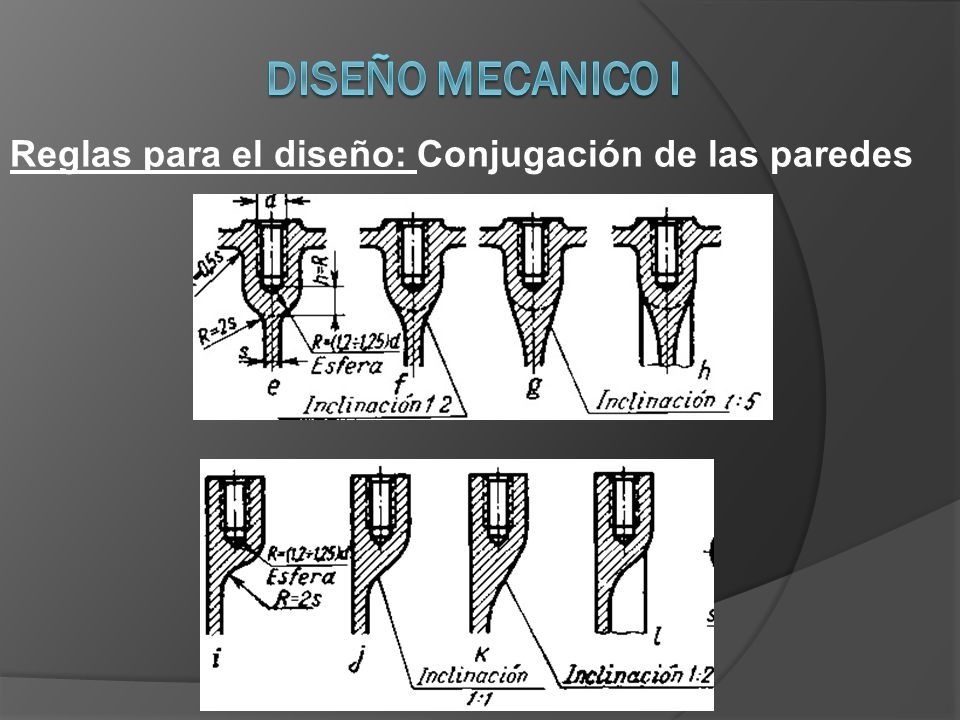

29 DISEÑO MECANICO I Reglas para el diseño: Conjugación de las paredes

30 DISEÑO MECANICO I Reglas para el diseño: Conjugación de las paredes

31 DISEÑO MECANICO I Reglas para el diseño: Conjugación de las paredes

32 DISEÑO MECANICO I Reglas para el diseño: Conjugación de las paredes

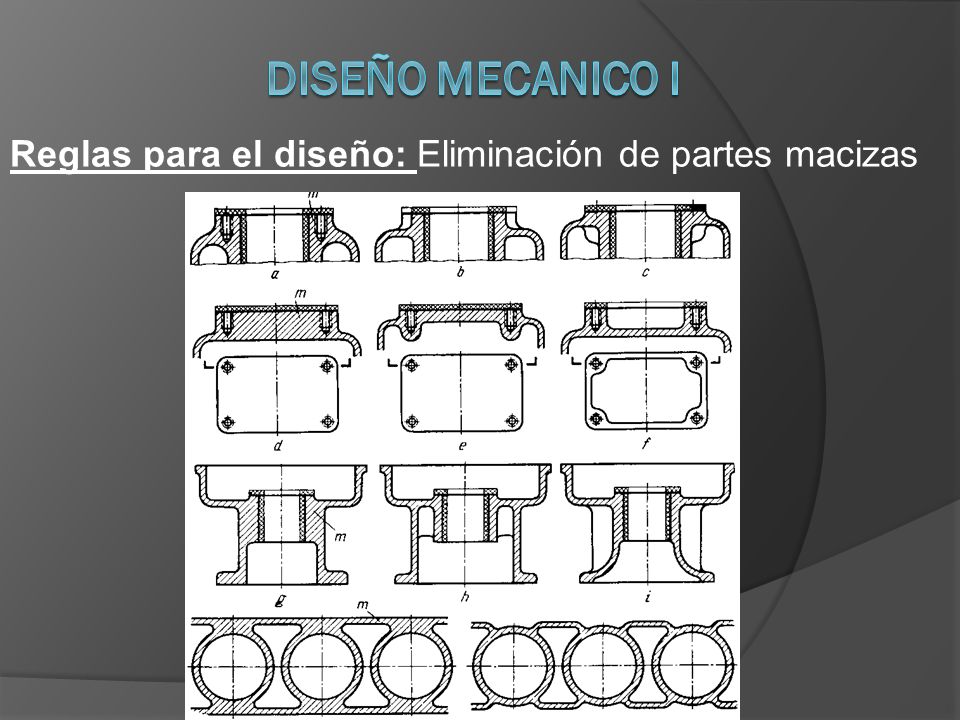

33 DISEÑO MECANICO I Reglas para el diseño: Eliminación de partes macizas

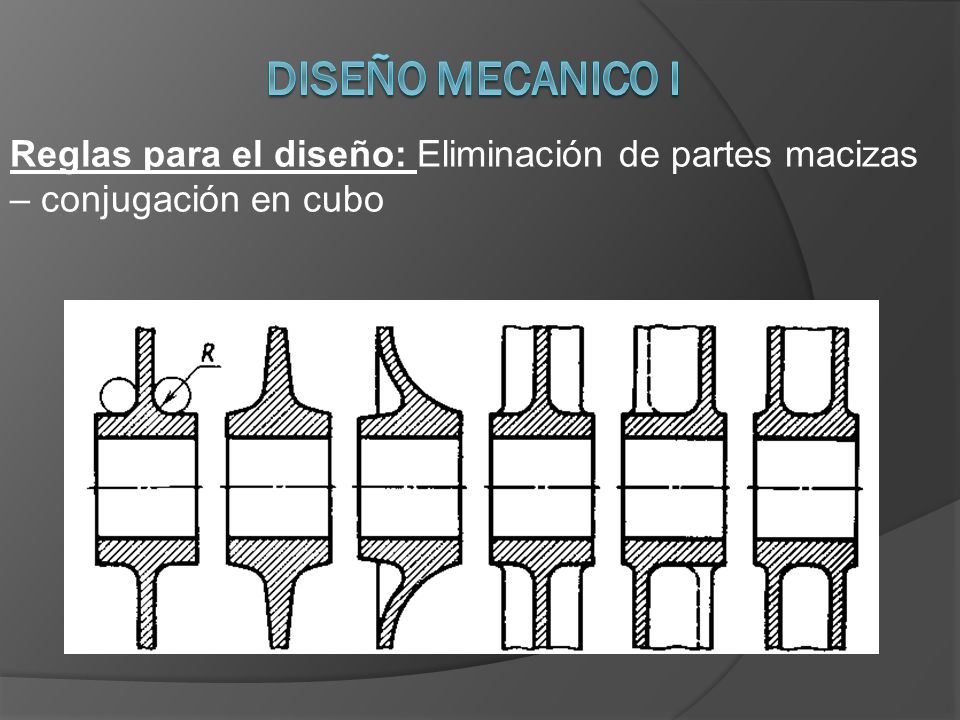

34 DISEÑO MECANICO I Reglas para el diseño: Eliminación de partes macizas – conjugación en cubo

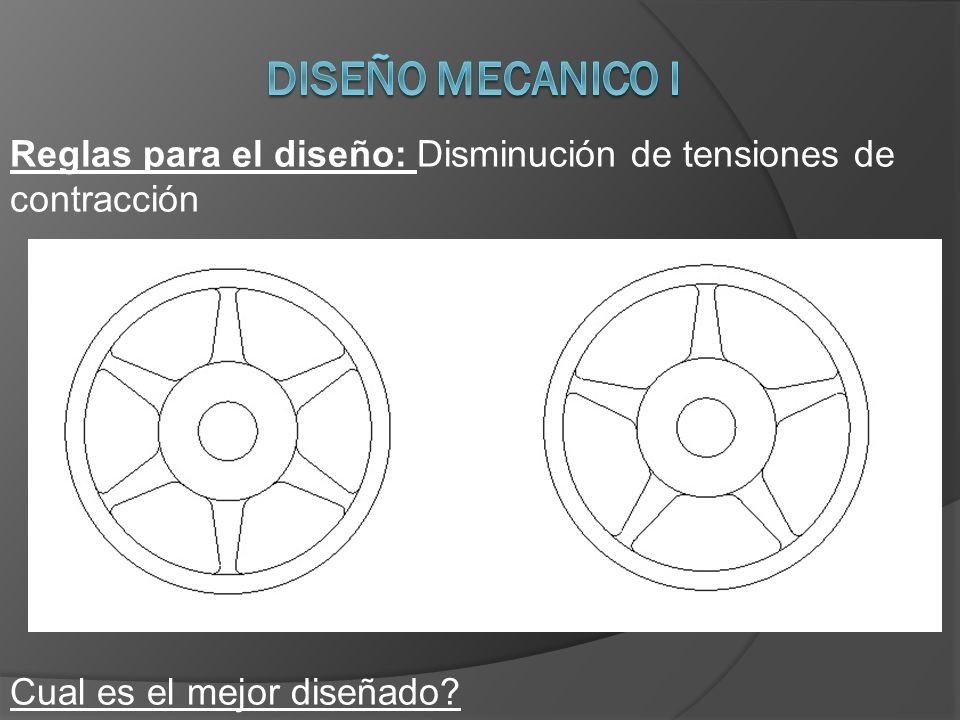

35 DISEÑO MECANICO I Reglas para el diseño: Disminución de tensiones de contracción Cual es el mejor diseñado?

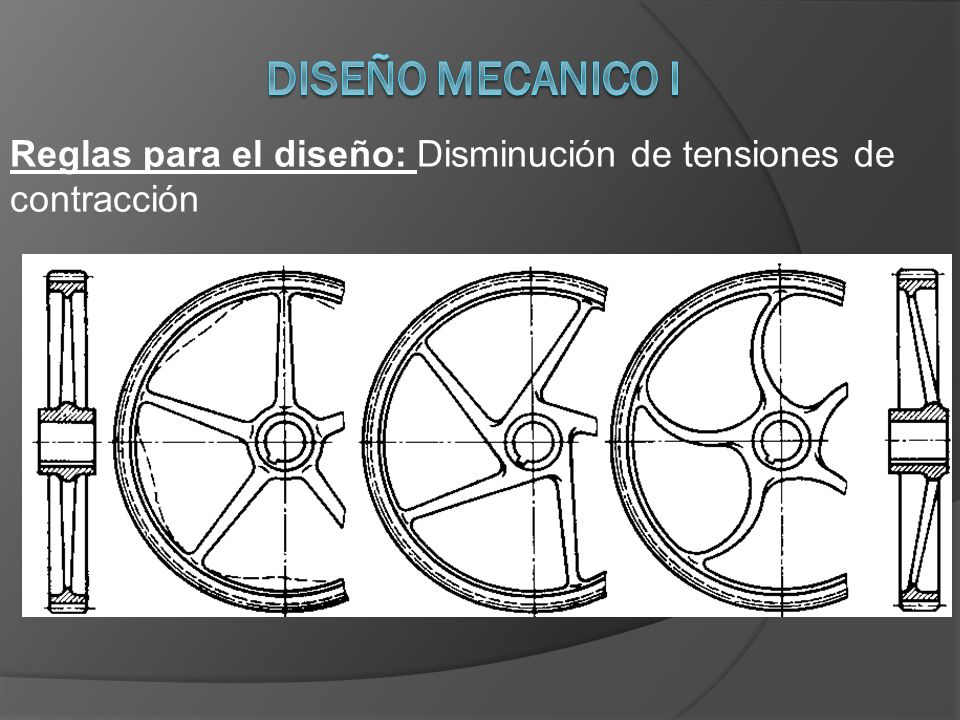

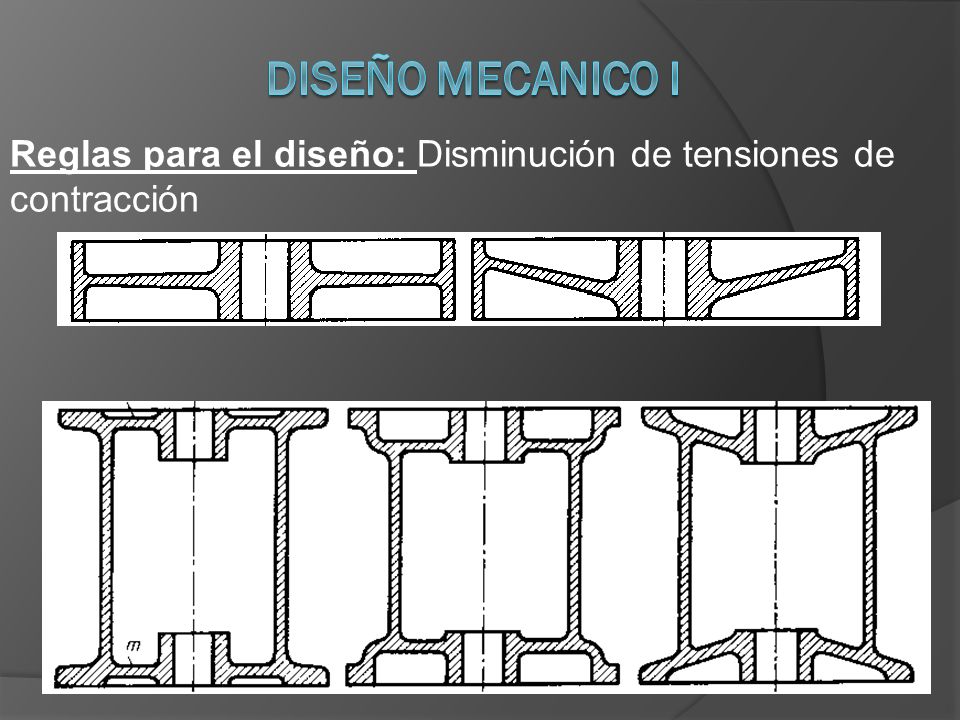

36 DISEÑO MECANICO I Reglas para el diseño: Disminución de tensiones de contracción

37 DISEÑO MECANICO I Reglas para el diseño: Disminución de tensiones de contracción

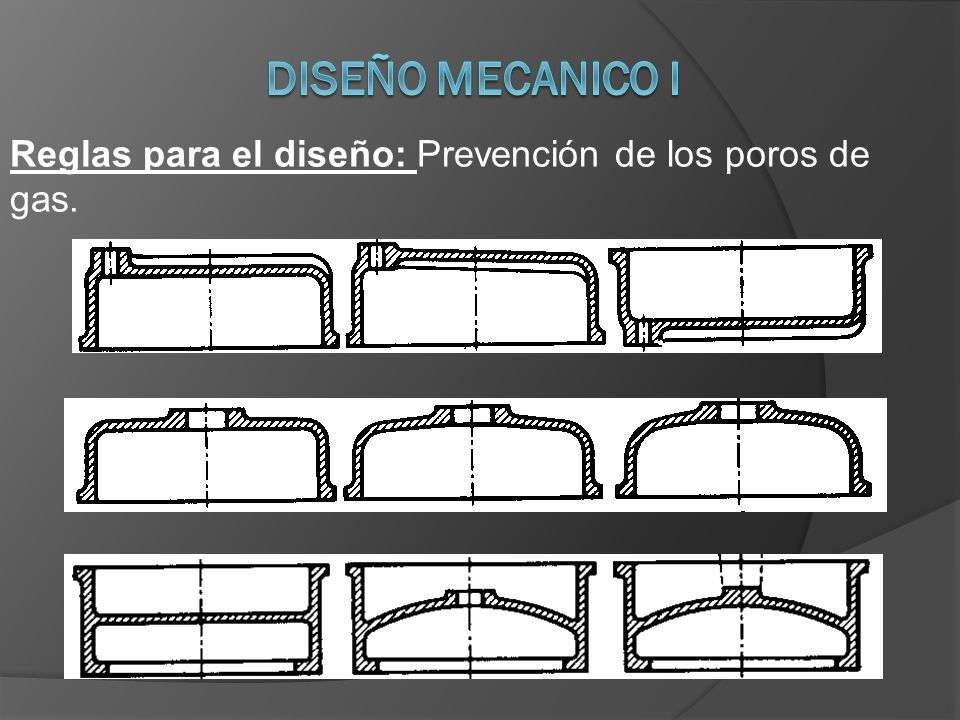

38 DISEÑO MECANICO I Reglas para el diseño: Prevención de los poros de gas.

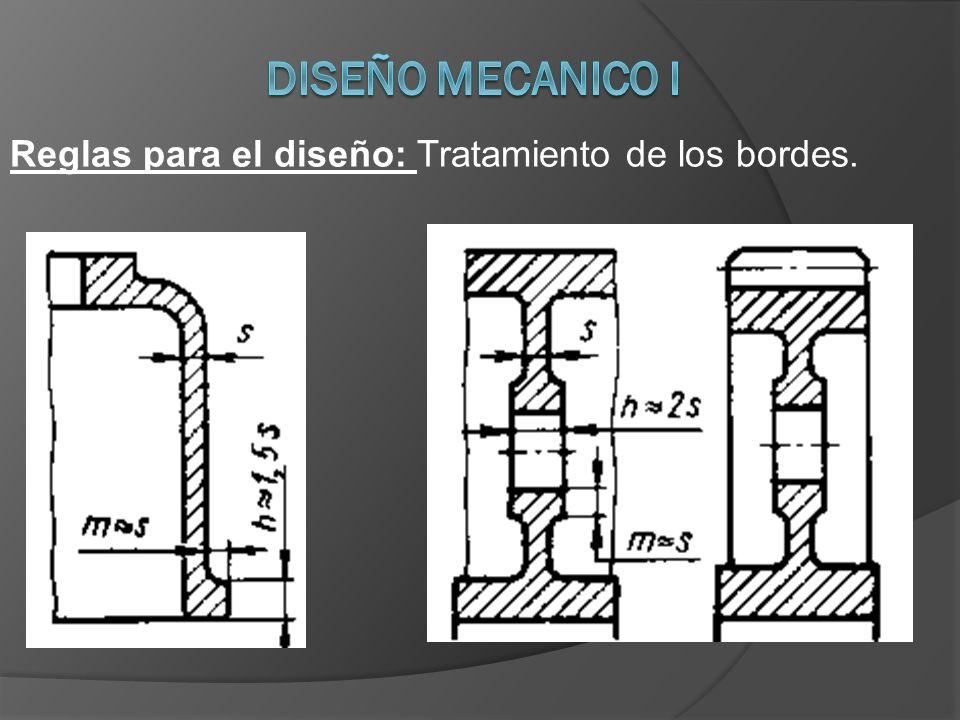

39 DISEÑO MECANICO I Reglas para el diseño: Tratamiento de los bordes.

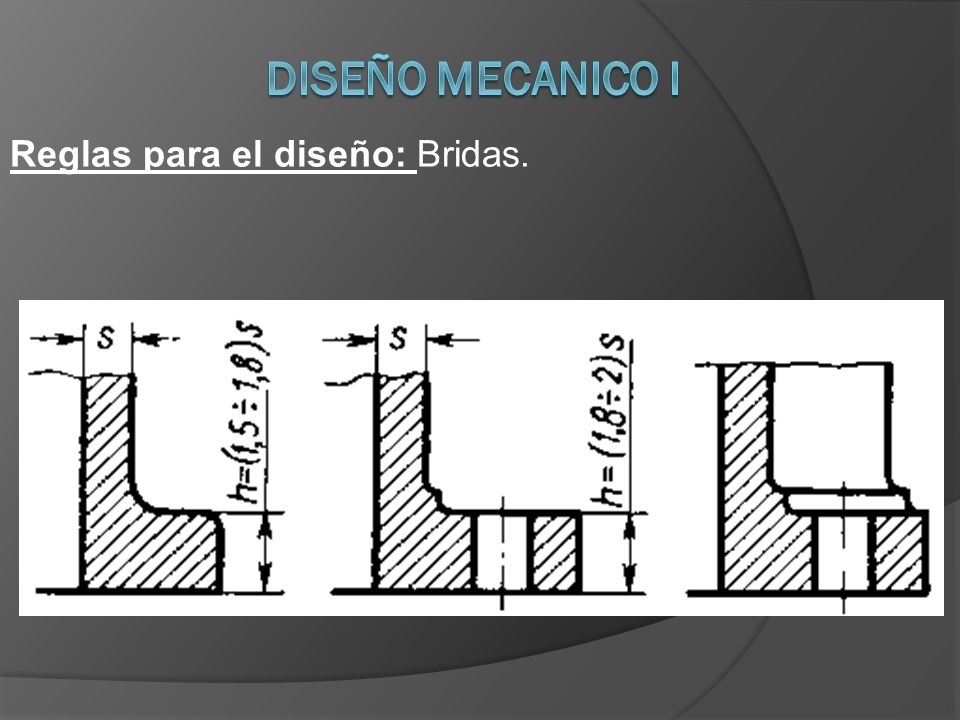

40 DISEÑO MECANICO I Reglas para el diseño: Bridas.

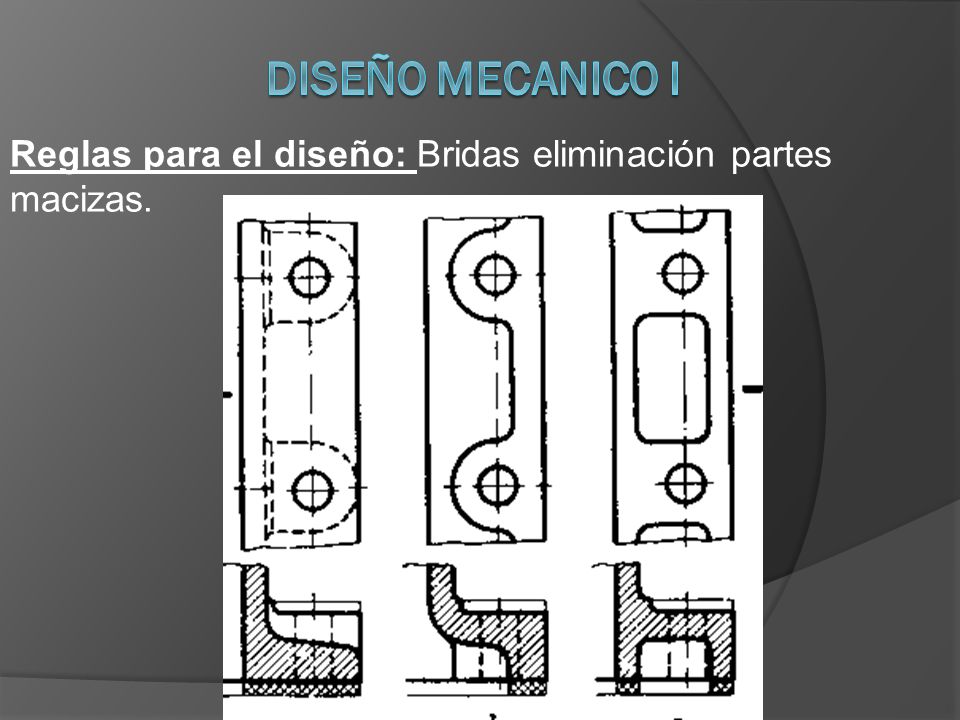

41 DISEÑO MECANICO I Reglas para el diseño: Bridas eliminación partes macizas.

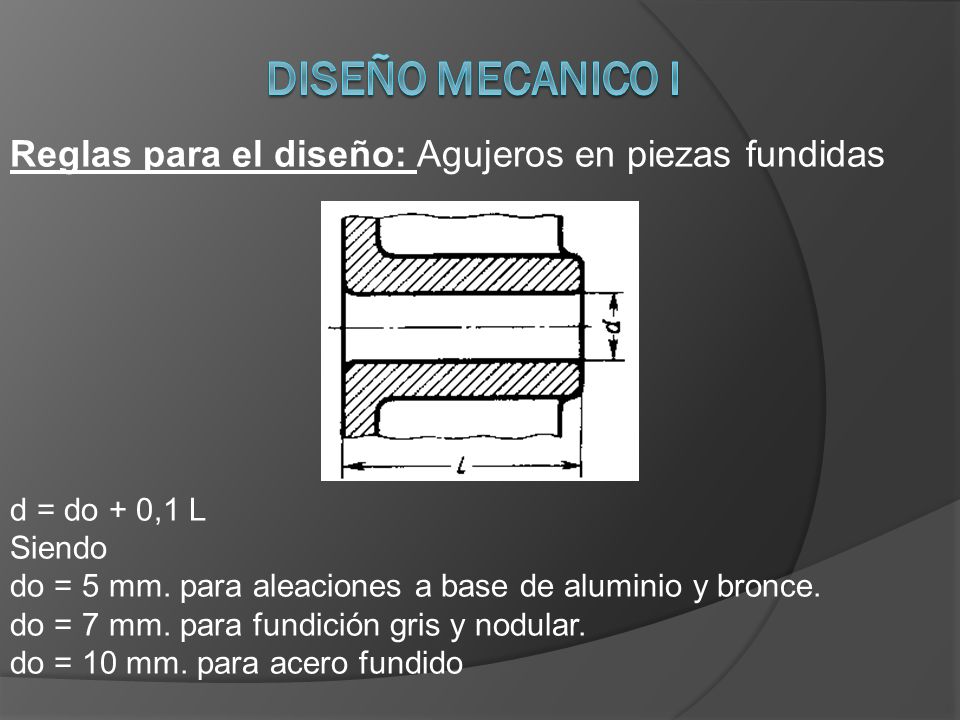

42 DISEÑO MECANICO I Reglas para el diseño: Agujeros en piezas fundidas
d = do + 0,1 L Siendo do = 5 mm. para aleaciones a base de aluminio y bronce. do = 7 mm. para fundición gris y nodular. do = 10 mm. para acero fundido

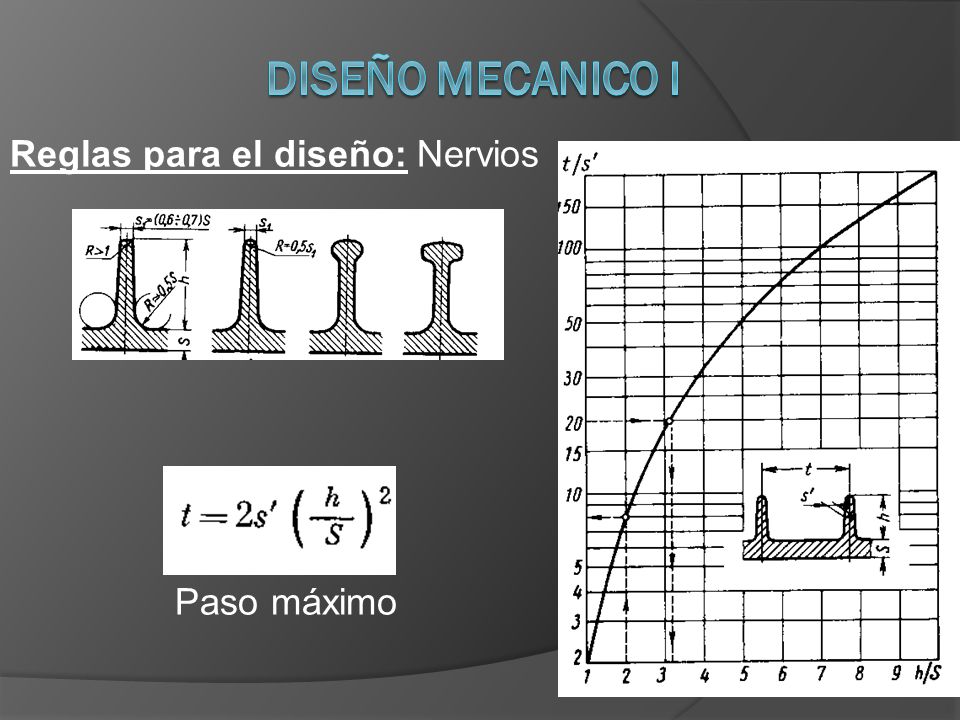

43 DISEÑO MECANICO I Reglas para el diseño: Nervios Paso máximo

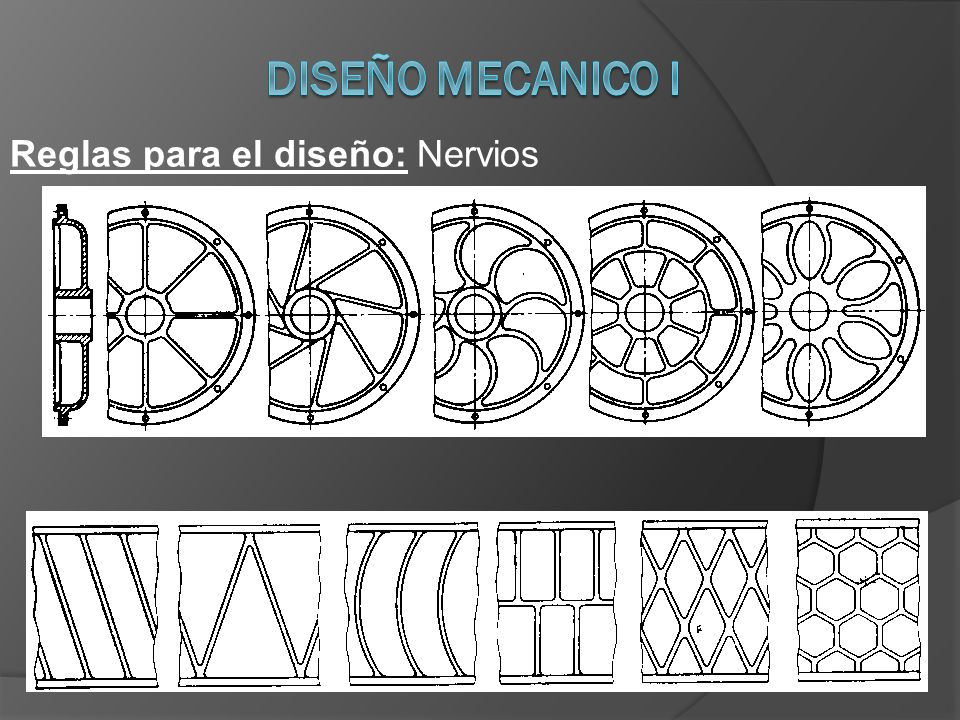

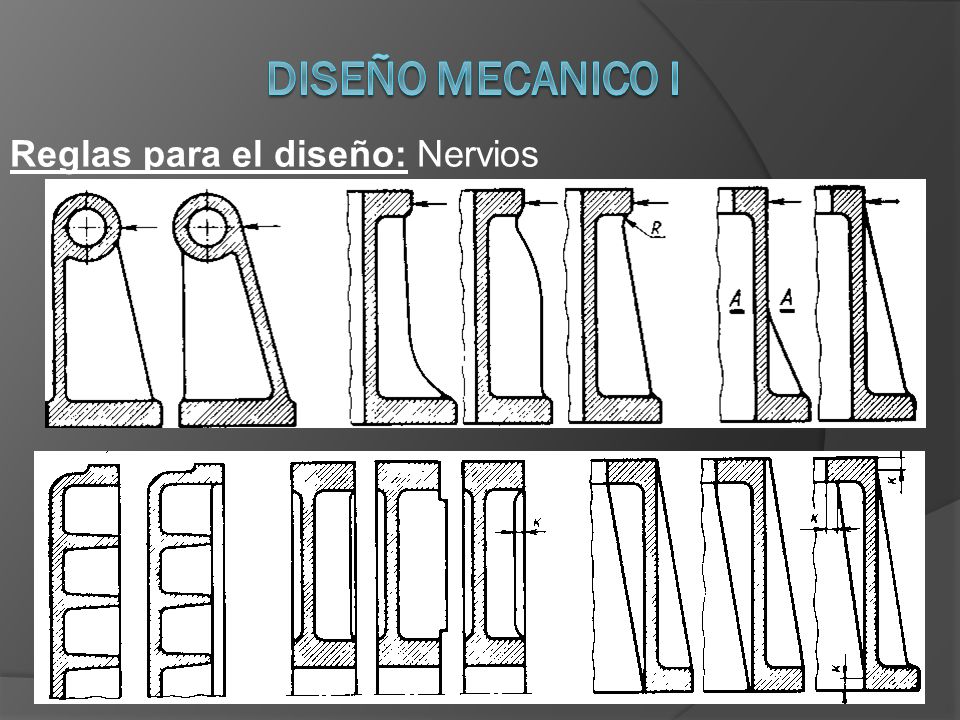

44 DISEÑO MECANICO I Reglas para el diseño: Nervios

45 DISEÑO MECANICO I Reglas para el diseño: Nervios

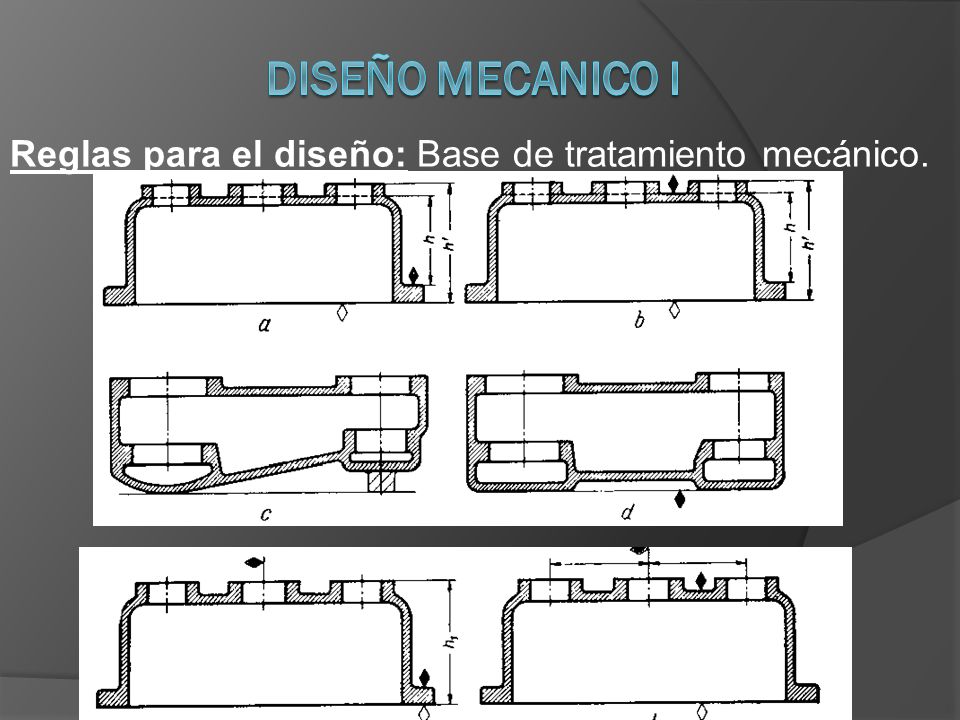

46 DISEÑO MECANICO I Reglas para el diseño: Base de tratamiento mecánico.

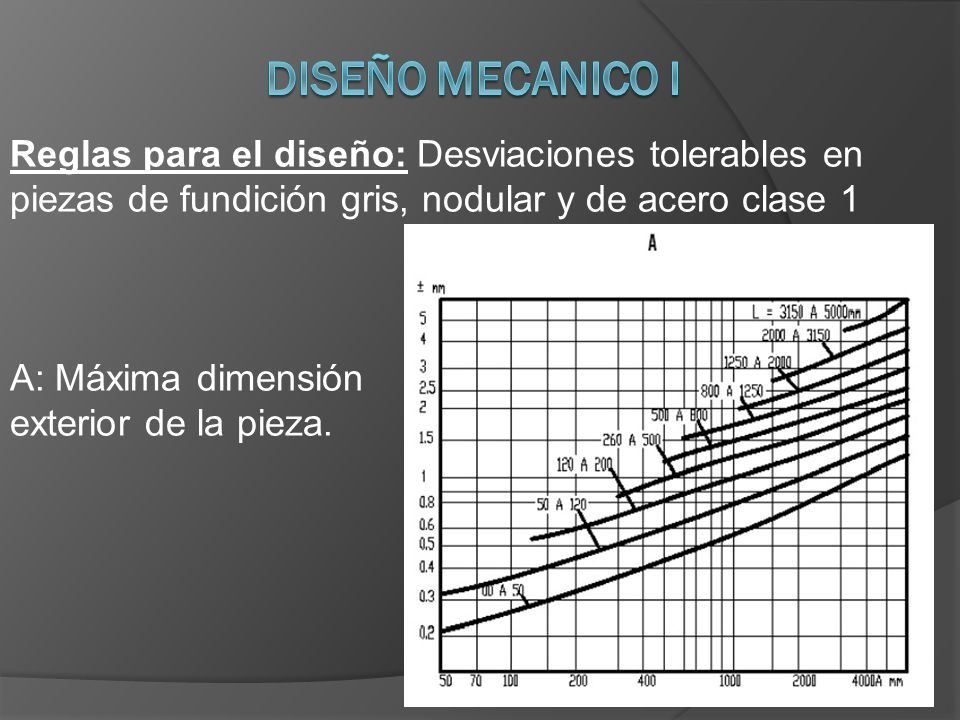

47 DISEÑO MECANICO I Reglas para el diseño: Desviaciones tolerables en piezas de fundición gris, nodular y de acero clase 1 A: Máxima dimensión exterior de la pieza.

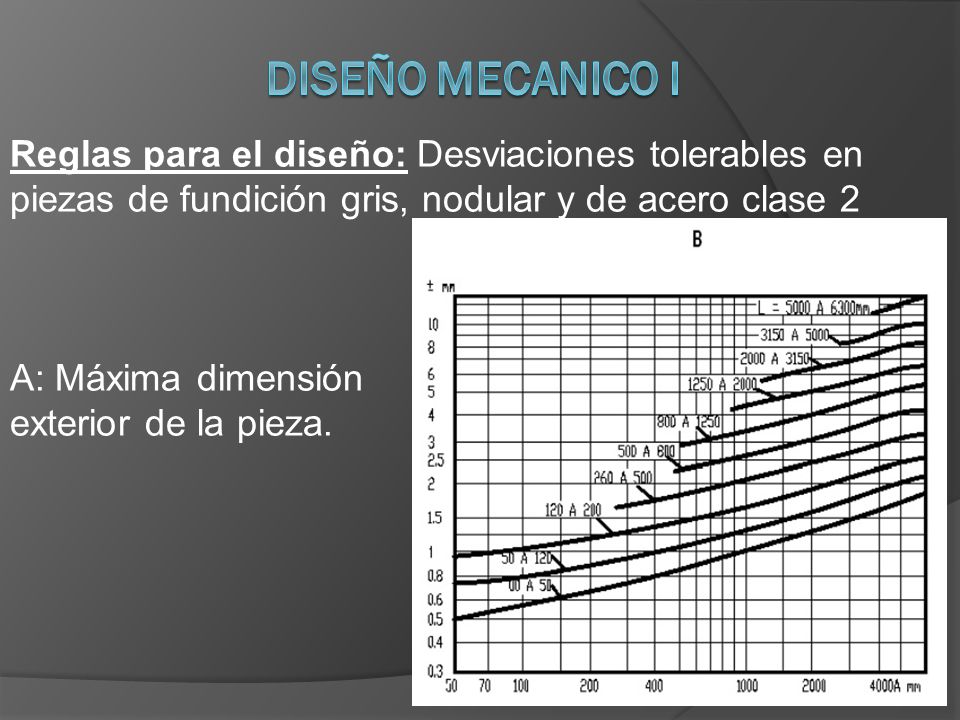

48 DISEÑO MECANICO I Reglas para el diseño: Desviaciones tolerables en piezas de fundición gris, nodular y de acero clase 2 A: Máxima dimensión exterior de la pieza.

49 DISEÑO MECANICO I Reglas para el diseño: Desviaciones tolerables en piezas de fundición gris, nodular y de acero clase 3 A: Máxima dimensión exterior de la pieza.

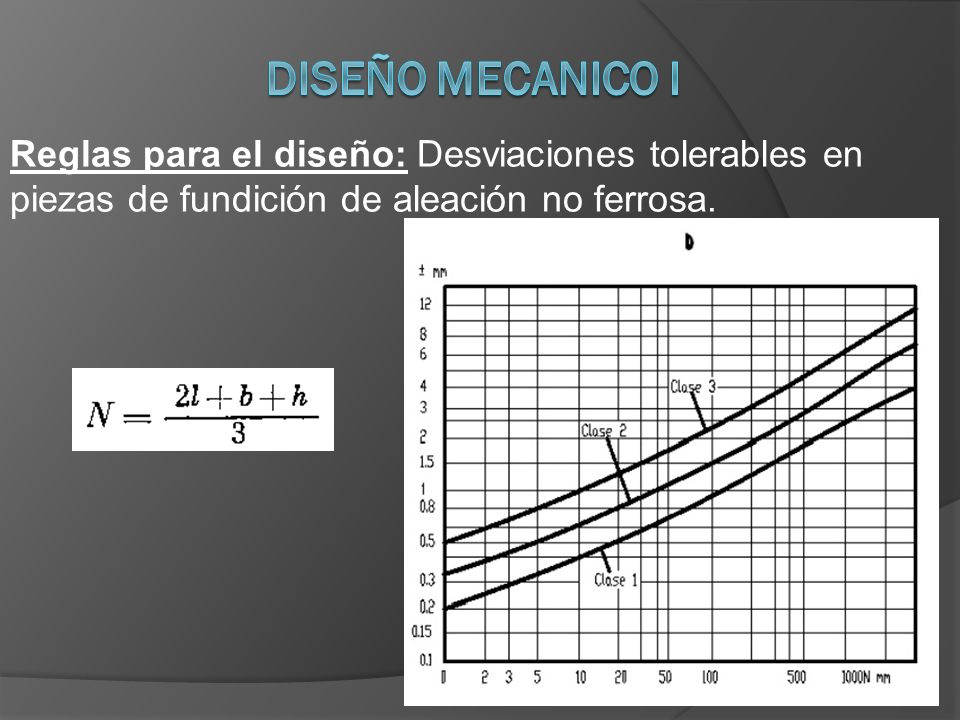

50 DISEÑO MECANICO I Reglas para el diseño: Desviaciones tolerables en piezas de fundición de aleación no ferrosa.

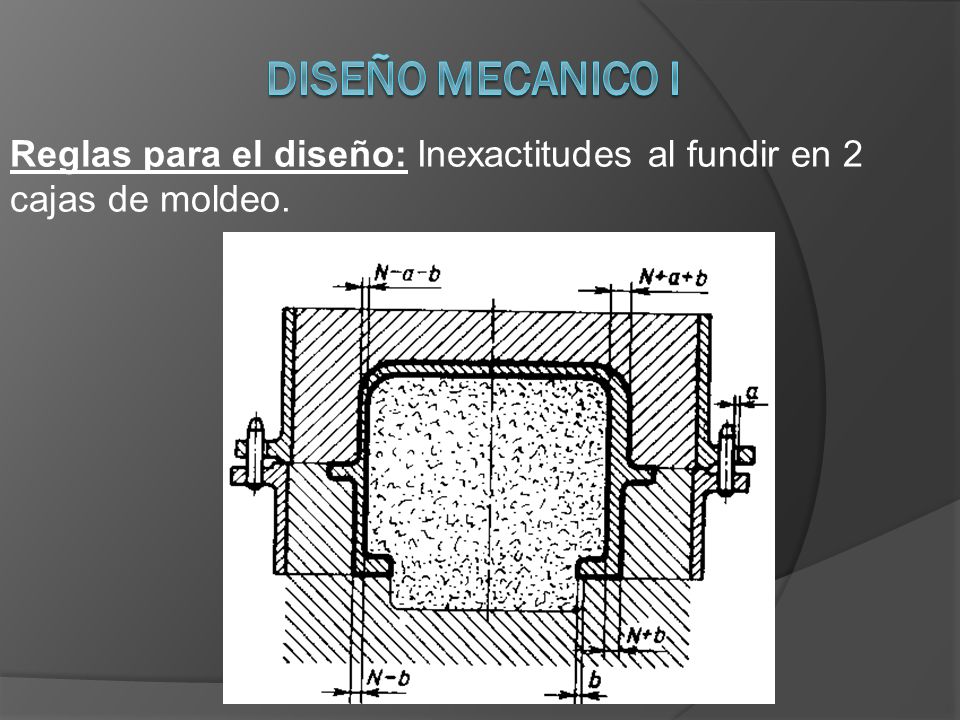

51 DISEÑO MECANICO I Reglas para el diseño: Inexactitudes al fundir en 2 cajas de moldeo.

52 DISEÑO MECANICO I Reglas para el diseño: Sobrematerial para tratamiento mecánico (mecanizado) clase 1. A: Máxima dimensión exterior de la pieza.

53 DISEÑO MECANICO I Reglas para el diseño: Sobrematerial para tratamiento mecánico (mecanizado) clase 2. A: Máxima dimensión exterior de la pieza.

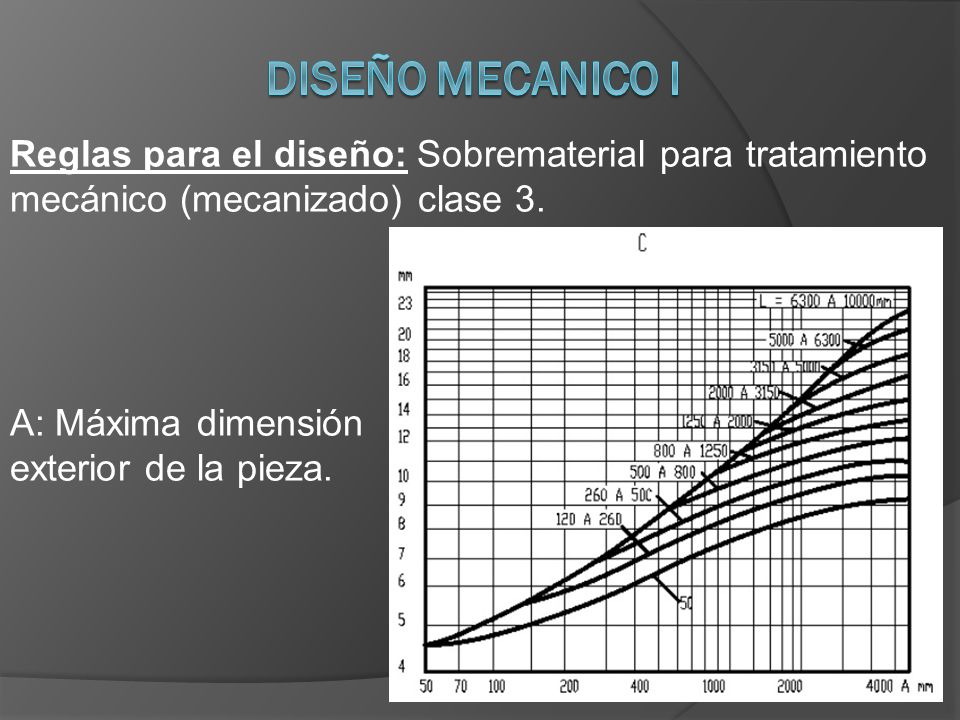

54 DISEÑO MECANICO I Reglas para el diseño: Sobrematerial para tratamiento mecánico (mecanizado) clase 3. A: Máxima dimensión exterior de la pieza.

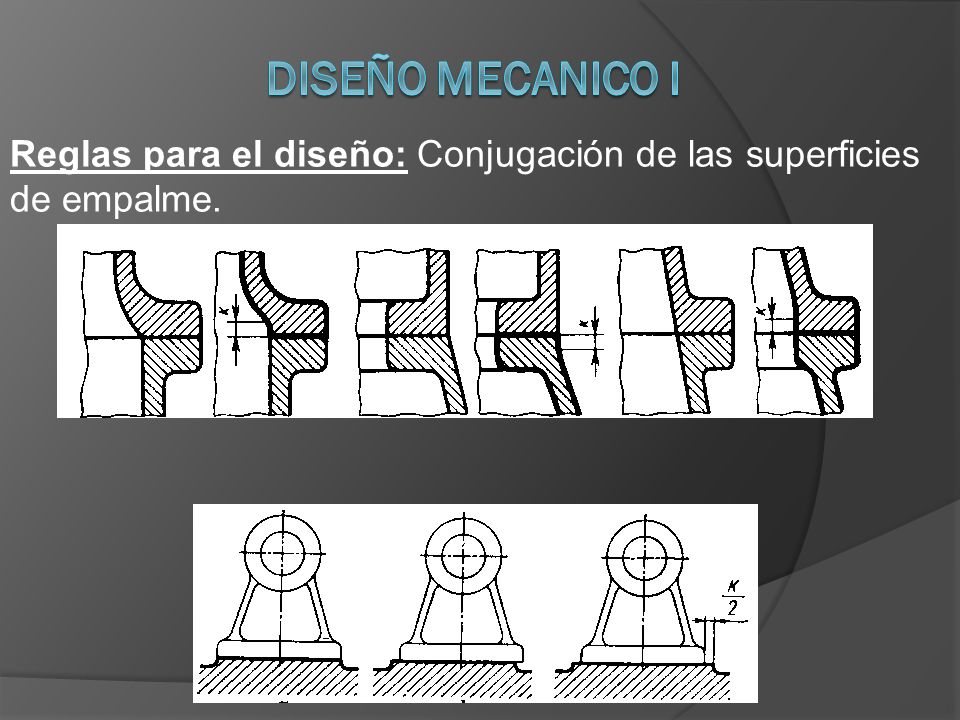

55 DISEÑO MECANICO I Reglas para el diseño: Conjugación de las superficies de empalme.

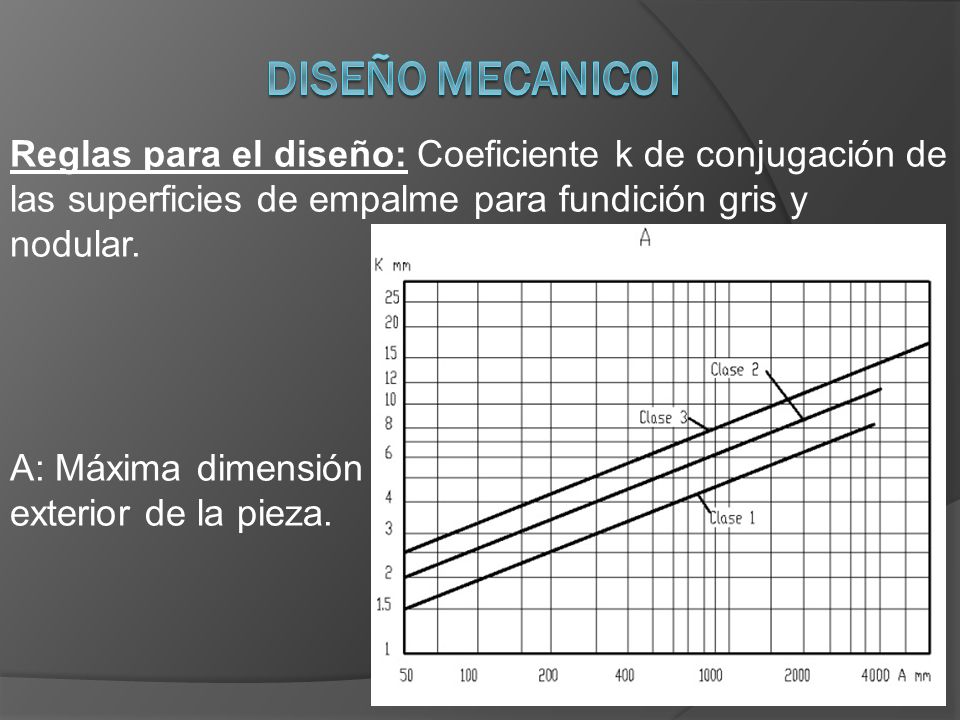

56 DISEÑO MECANICO I Reglas para el diseño: Coeficiente k de conjugación de las superficies de empalme para fundición gris y nodular. A: Máxima dimensión exterior de la pieza.

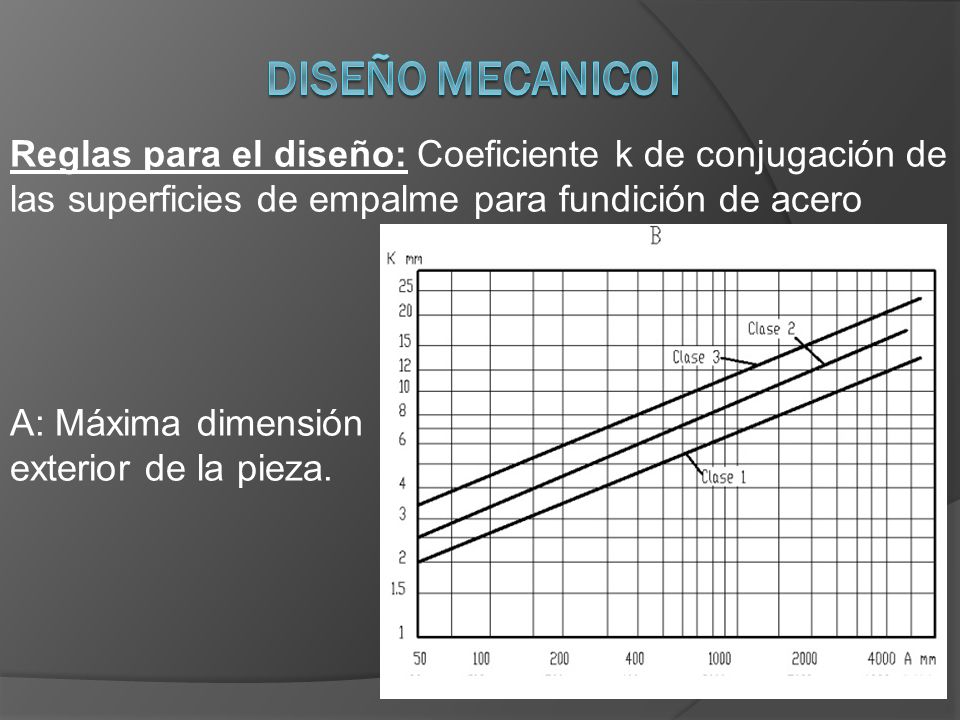

57 DISEÑO MECANICO I Reglas para el diseño: Coeficiente k de conjugación de las superficies de empalme para fundición de acero A: Máxima dimensión exterior de la pieza.
