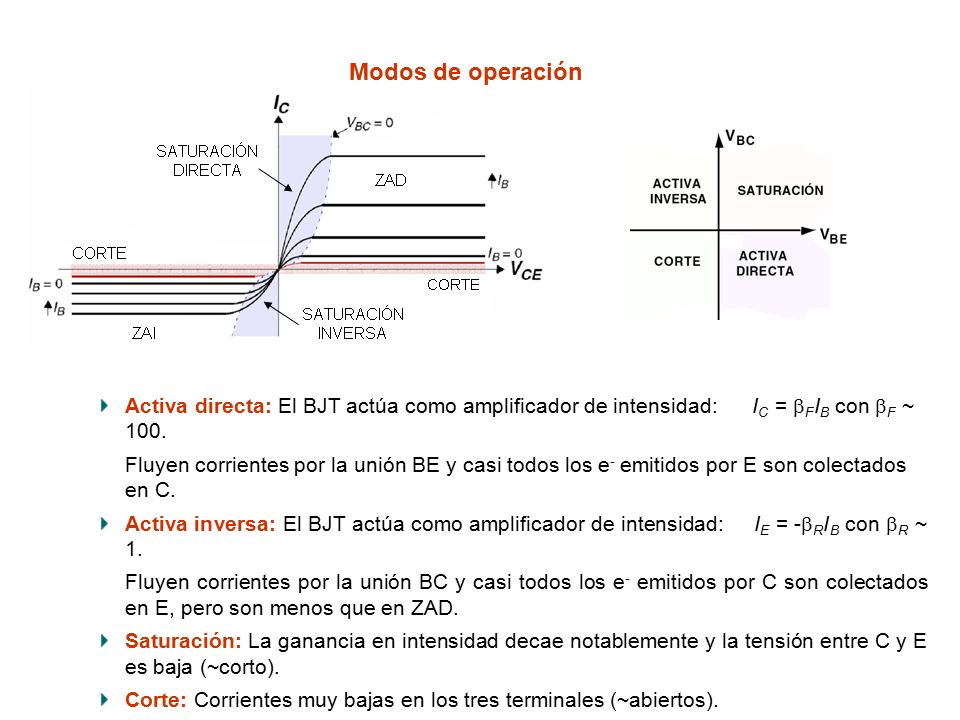

1 Activa directa: El BJT actúa como amplificador de intensidad: I C =  F I B con  F ~ 100. Fluyen corrientes por la unión BE y casi todos los e - emitidos por E son colectados en C. Activa inversa: El BJT actúa como amplificador de intensidad: I E = -  R I B con  R ~ 1. Fluyen corrientes por la unión BC y casi todos los e - emitidos por C son colectados en E, pero son menos que en ZAD. Saturación: La ganancia en intensidad decae notablemente y la tensión entre C y E es baja (~corto). Corte: Corrientes muy bajas en los tres terminales (~abiertos). Modos de operación

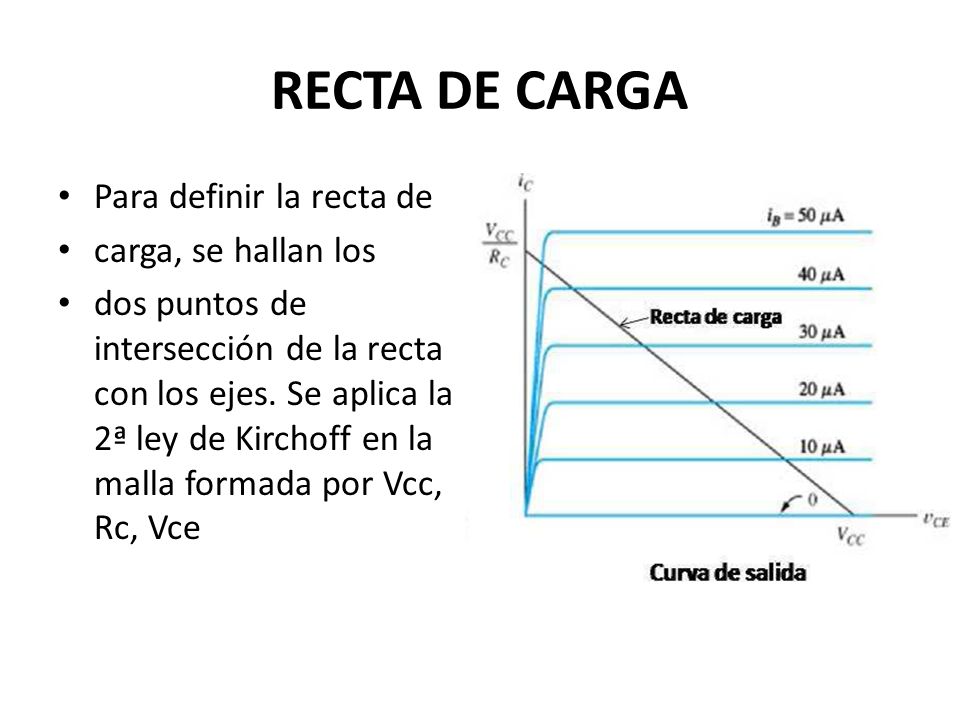

2 RECTA DE CARGA Para definir la recta de carga, se hallan los dos puntos de intersección de la recta con los ejes. Se aplica la 2ª ley de Kirchoff en la malla formada por Vcc, Rc, Vce

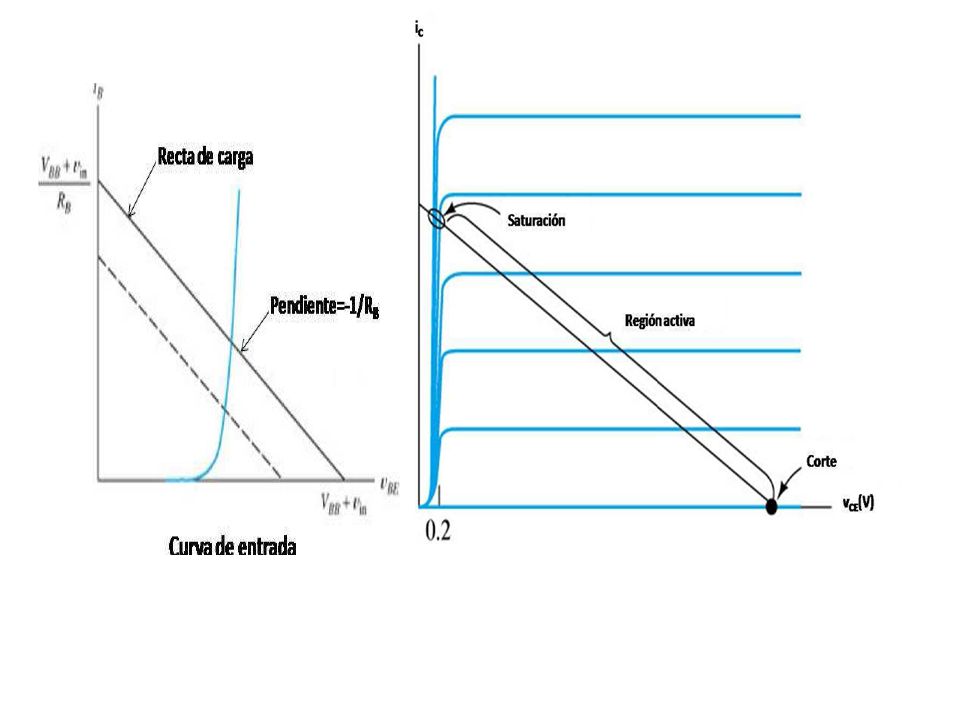

3

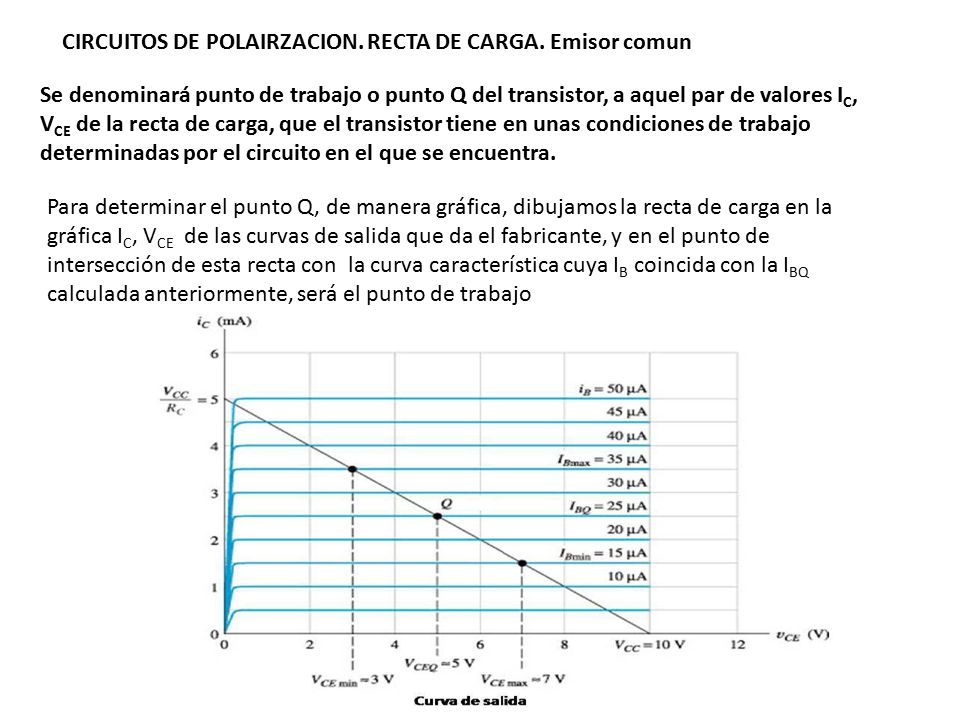

4 CIRCUITOS DE POLAIRZACION. RECTA DE CARGA. Emisor comun Se denominará punto de trabajo o punto Q del transistor, a aquel par de valores I C, V CE de la recta de carga, que el transistor tiene en unas condiciones de trabajo determinadas por el circuito en el que se encuentra. Para determinar el punto Q, de manera gráfica, dibujamos la recta de carga en la gráfica I C, V CE de las curvas de salida que da el fabricante, y en el punto de intersección de esta recta con la curva característica cuya I B coincida con la I BQ calculada anteriormente, será el punto de trabajo

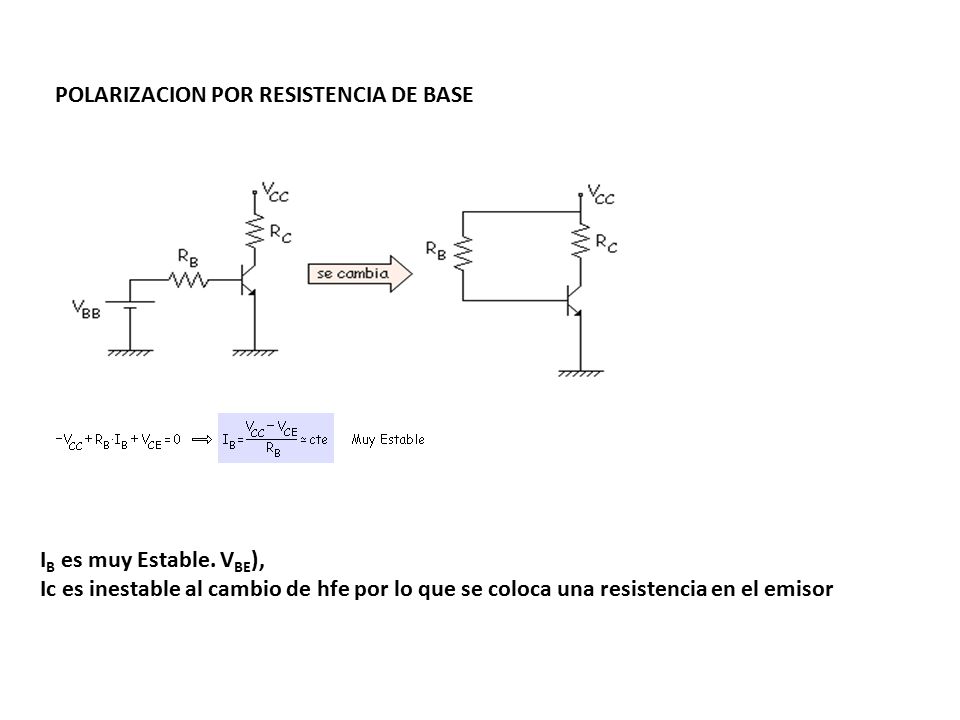

5 POLARIZACION POR RESISTENCIA DE BASE I B es muy Estable. V BE ), Ic es inestable al cambio de hfe por lo que se coloca una resistencia en el emisor

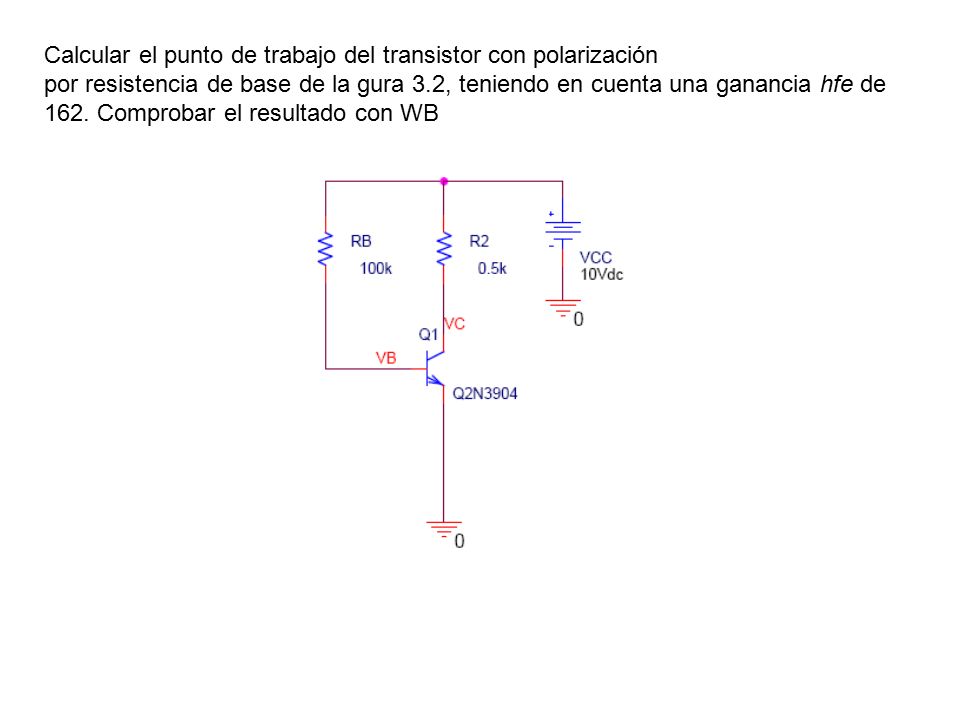

6 Calcular el punto de trabajo del transistor con polarización por resistencia de base de la gura 3.2, teniendo en cuenta una ganancia hfe de 162. Comprobar el resultado con WB

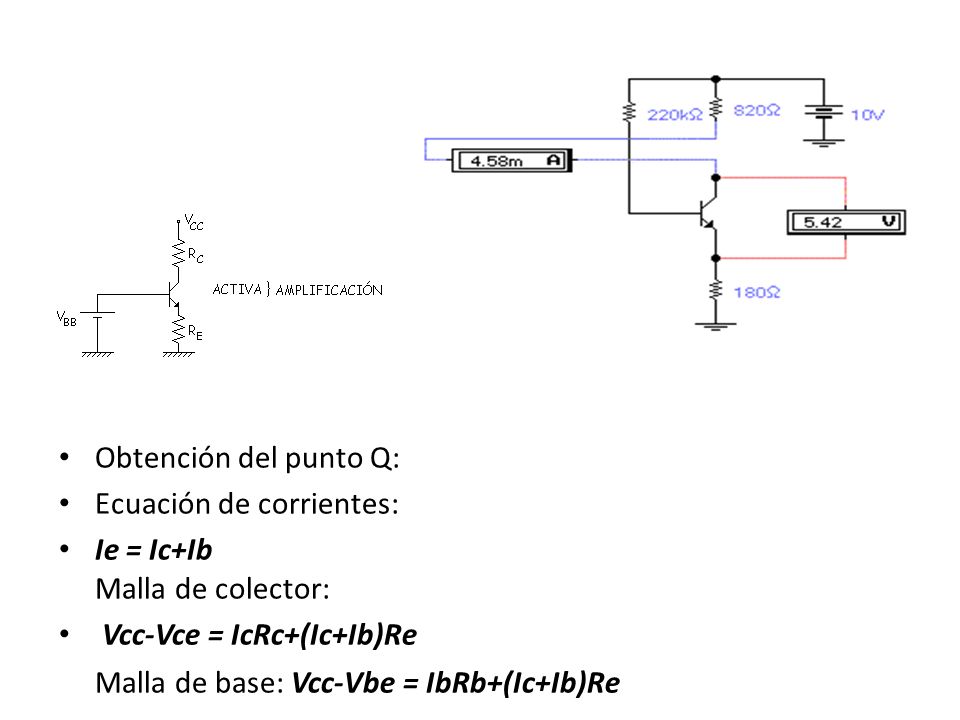

7 Obtención del punto Q: Ecuación de corrientes: Ie = Ic+Ib Malla de colector: Vcc-Vce = IcRc+(Ic+Ib)Re Malla de base: Vcc-Vbe = IbRb+(Ic+Ib)Re

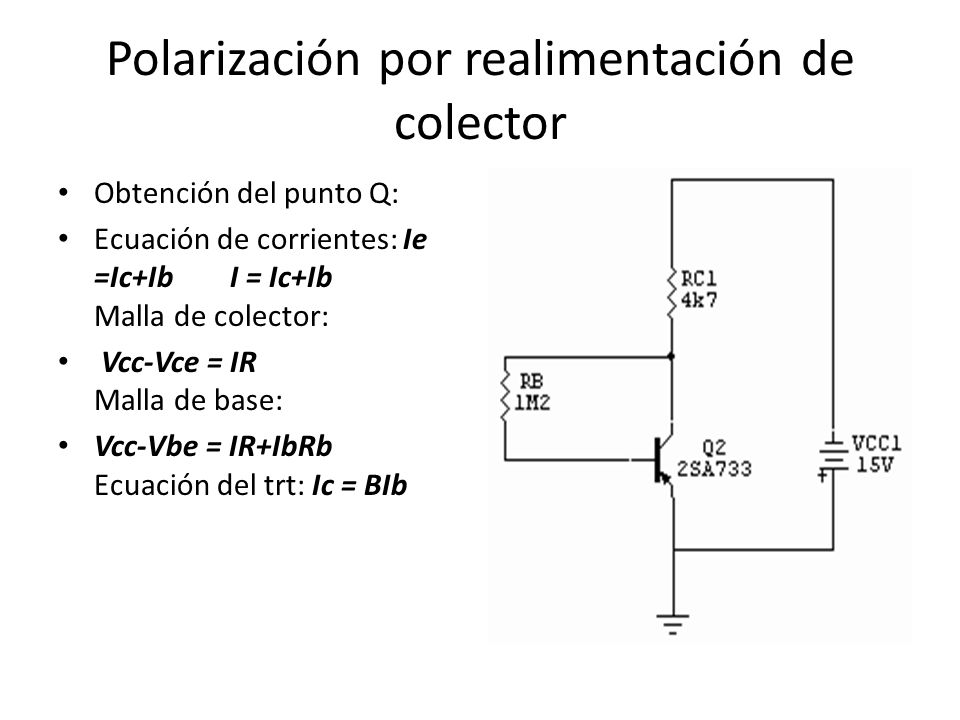

8 Polarización por realimentación de colector Obtención del punto Q: Ecuación de corrientes: Ie =Ic+Ib I = Ic+Ib Malla de colector: Vcc-Vce = IR Malla de base: Vcc-Vbe = IR+IbRb Ecuación del trt: Ic = BIb

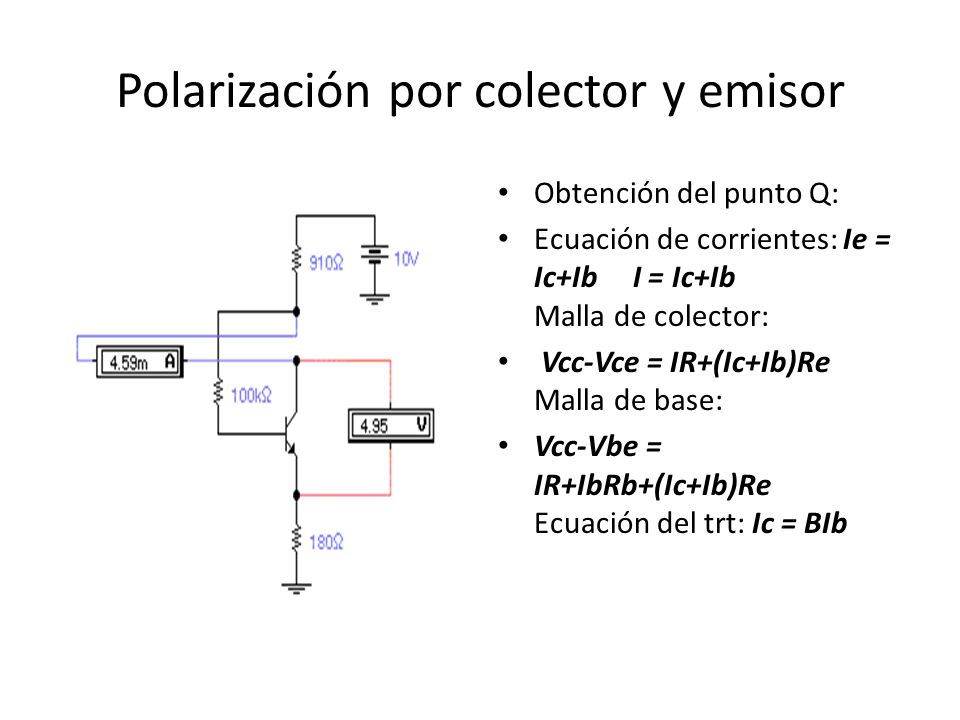

9 Polarización por colector y emisor Obtención del punto Q: Ecuación de corrientes: Ie = Ic+Ib I = Ic+Ib Malla de colector: Vcc-Vce = IR+(Ic+Ib)Re Malla de base: Vcc-Vbe = IR+IbRb+(Ic+Ib)Re Ecuación del trt: Ic = BIb

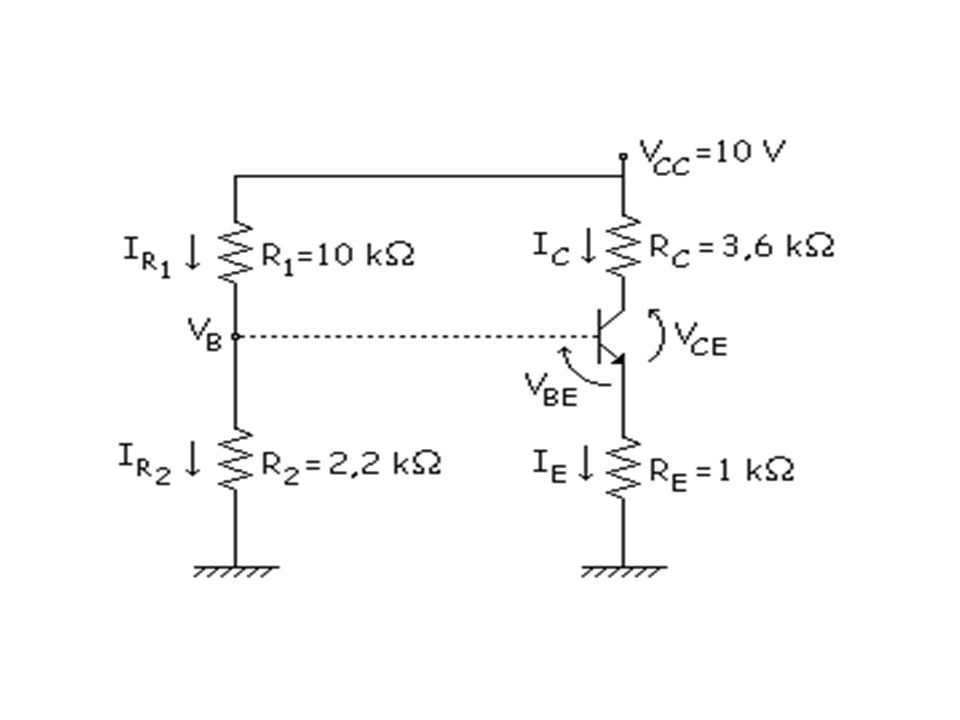

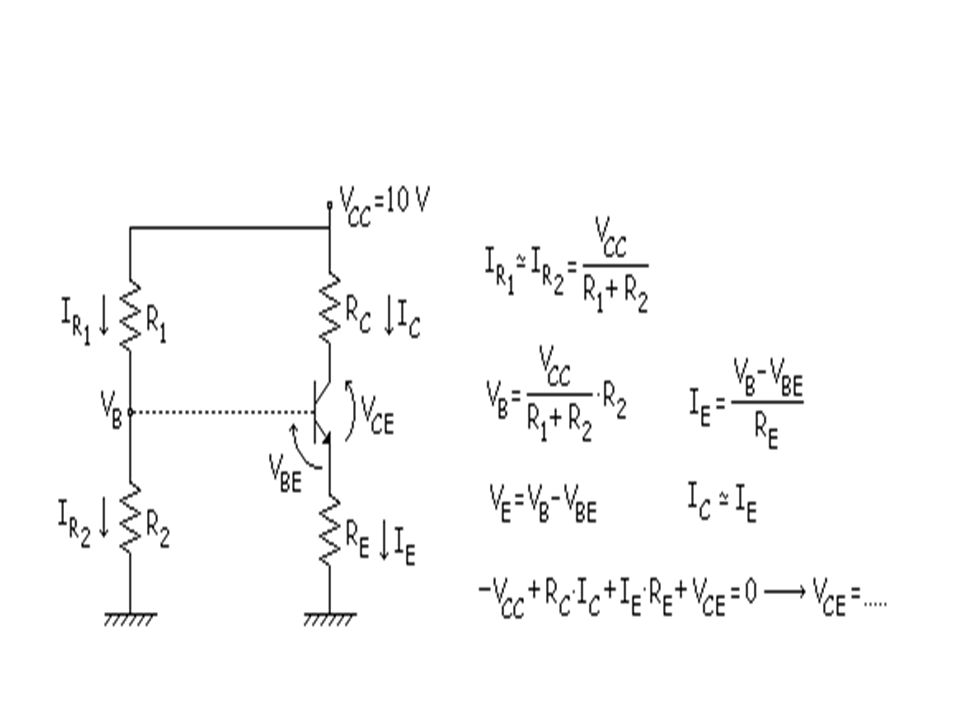

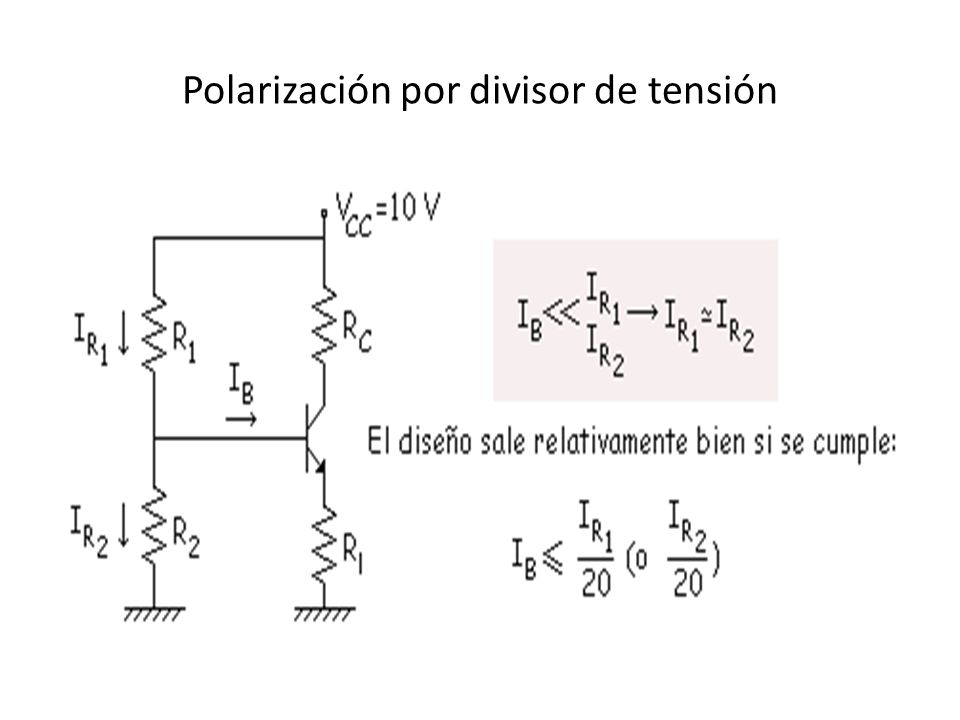

10 Polarización por divisor de tensión

11

12

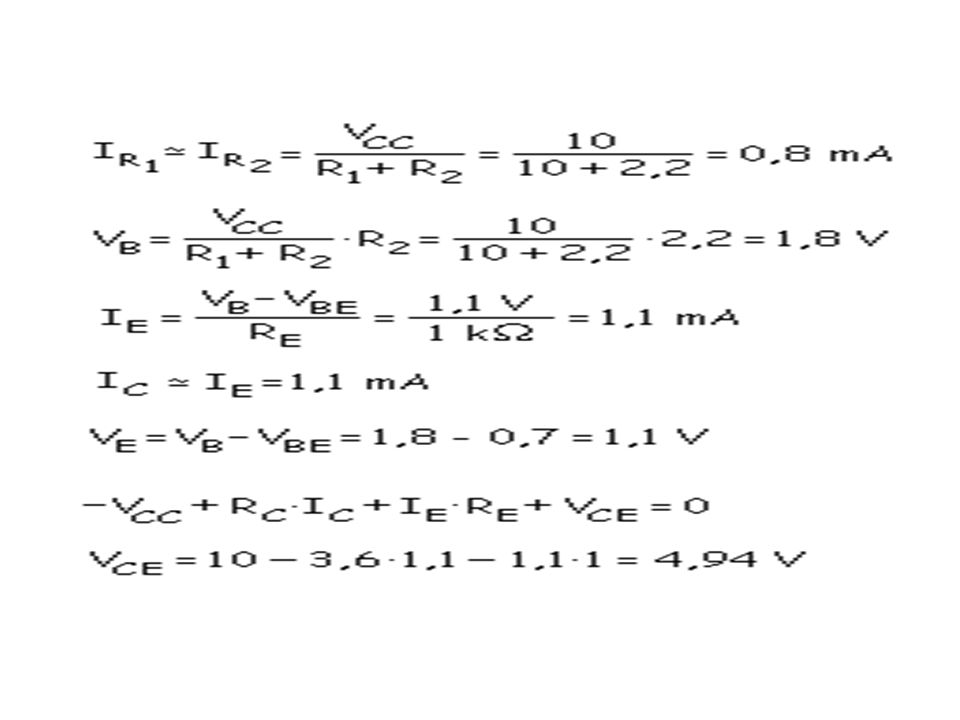

13

14
