1 Transparencias de discos

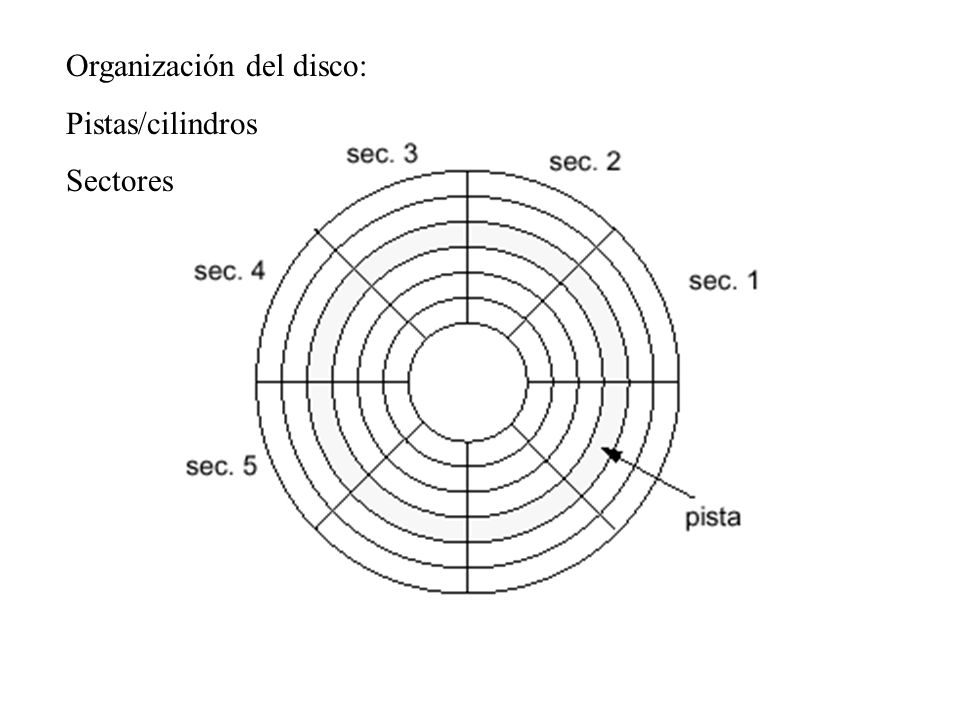

2 Organización del disco:
Pistas/cilindros Sectores

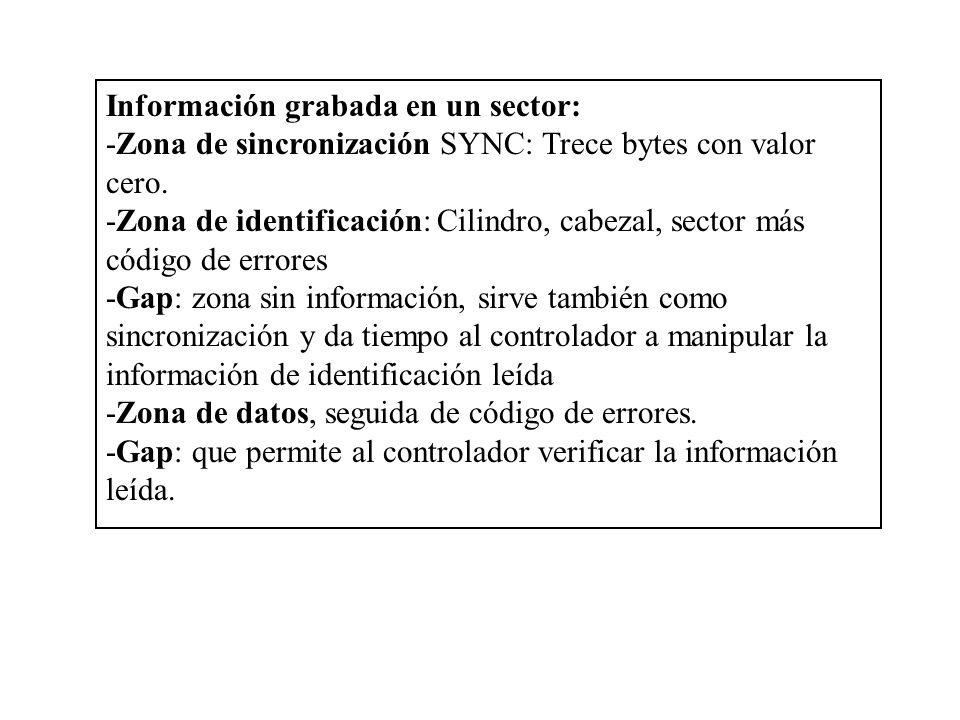

3 Información grabada en un sector:
-Zona de sincronización SYNC: Trece bytes con valor cero. -Zona de identificación: Cilindro, cabezal, sector más código de errores -Gap: zona sin información, sirve también como sincronización y da tiempo al controlador a manipular la información de identificación leída -Zona de datos, seguida de código de errores. -Gap: que permite al controlador verificar la información leída.

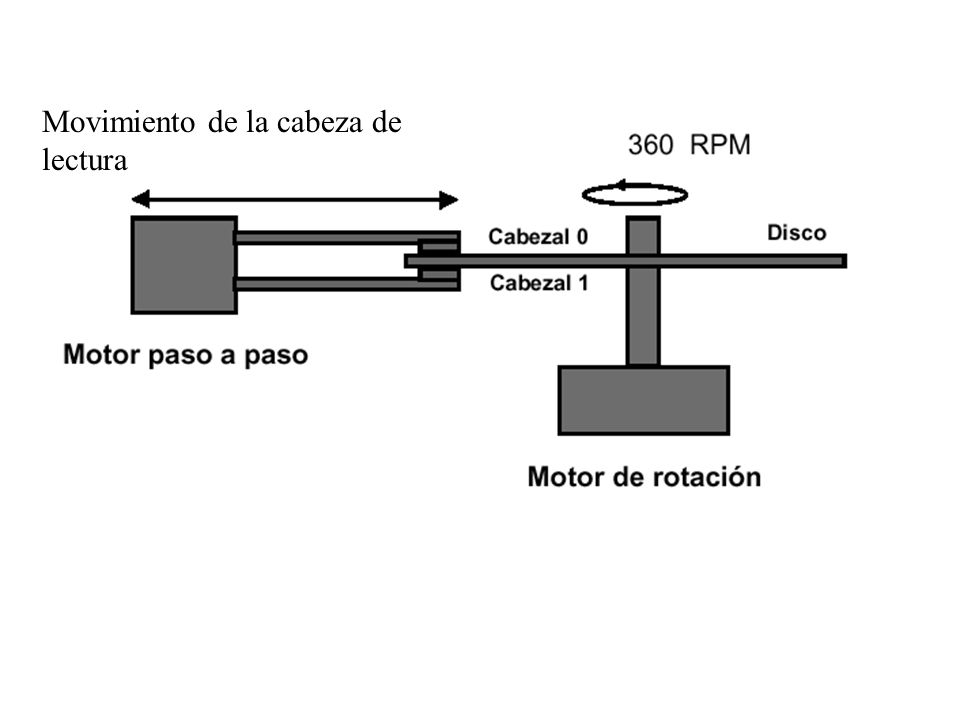

4 Movimiento de la cabeza de lectura

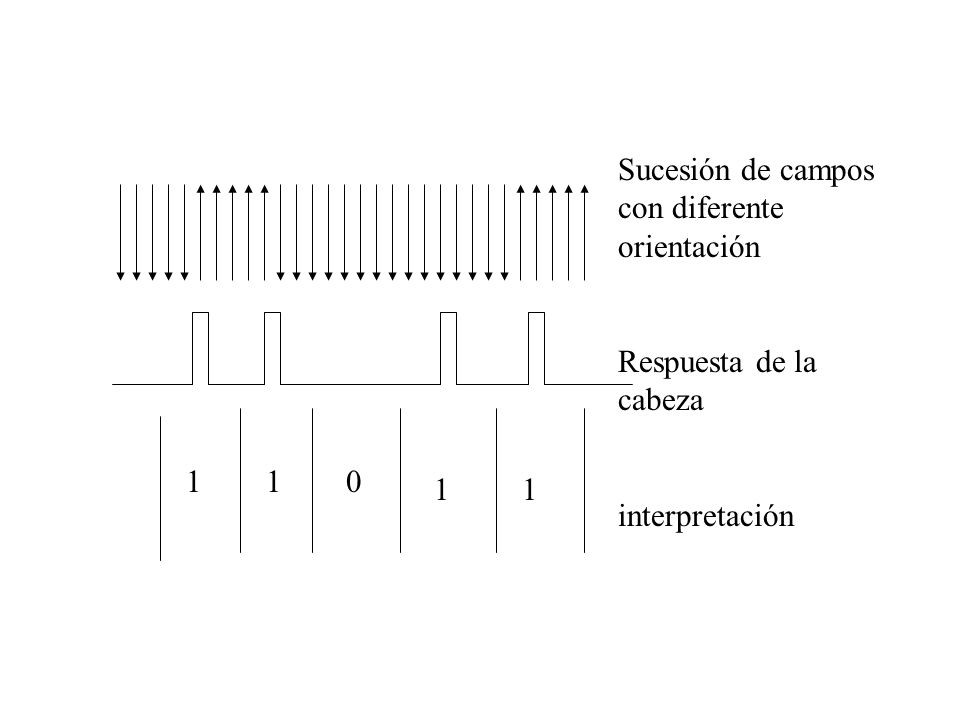

5 Sucesión de campos con diferente orientación
Respuesta de la cabeza interpretación 1 1 1 1

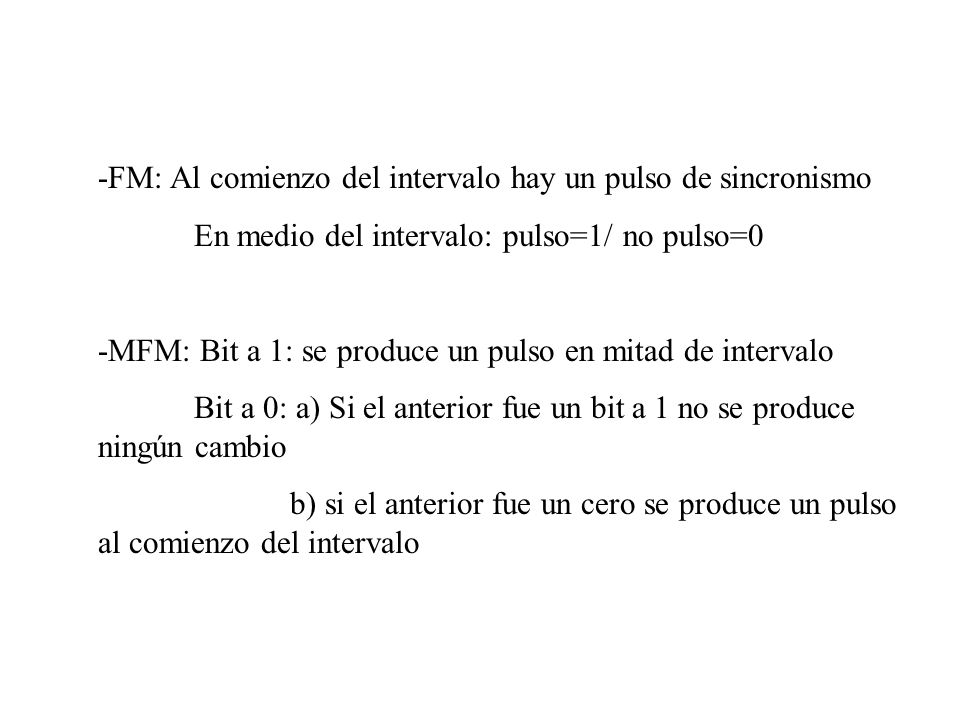

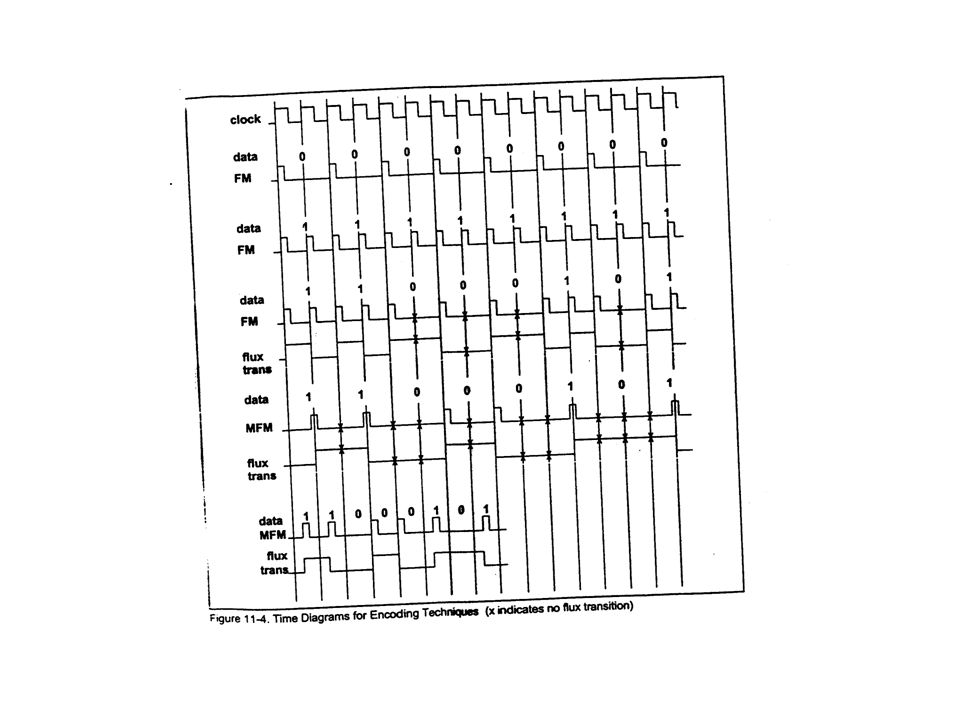

6 -FM: Al comienzo del intervalo hay un pulso de sincronismo
En medio del intervalo: pulso=1/ no pulso=0 -MFM: Bit a 1: se produce un pulso en mitad de intervalo Bit a 0: a) Si el anterior fue un bit a 1 no se produce ningún cambio b) si el anterior fue un cero se produce un pulso al comienzo del intervalo

7

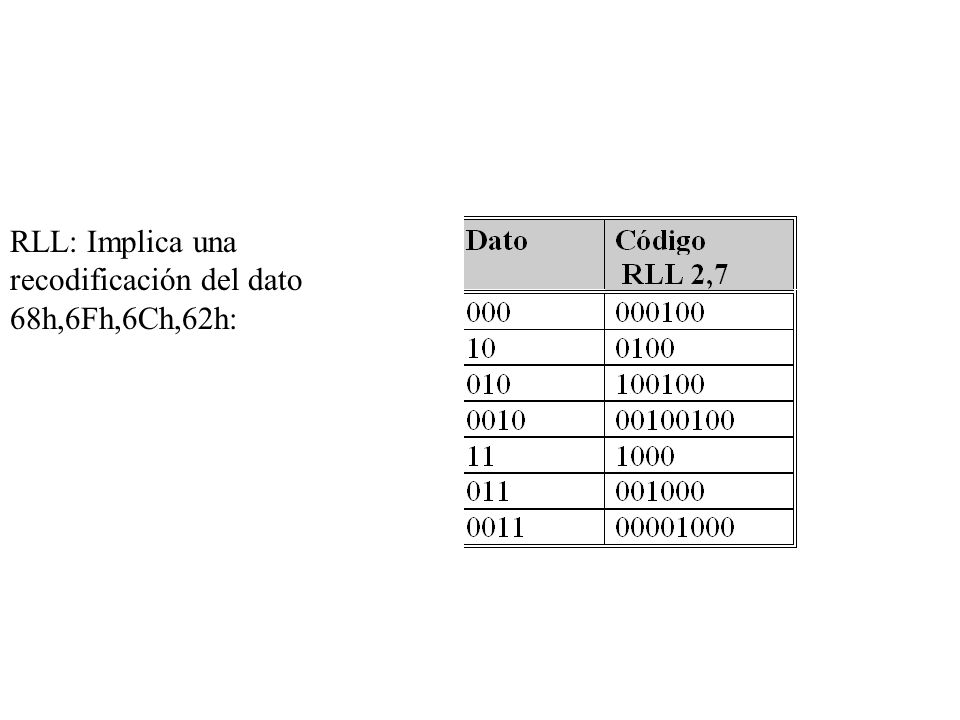

8 RLL: Implica una recodificación del dato
68h,6Fh,6Ch,62h:

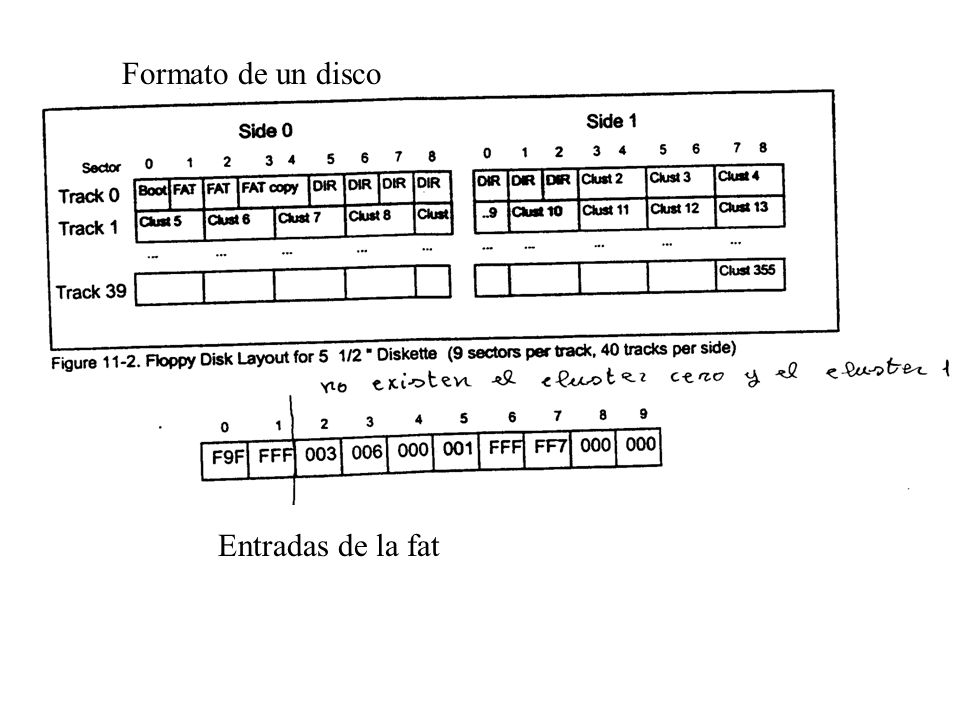

9 Formato de un disco Entradas de la fat

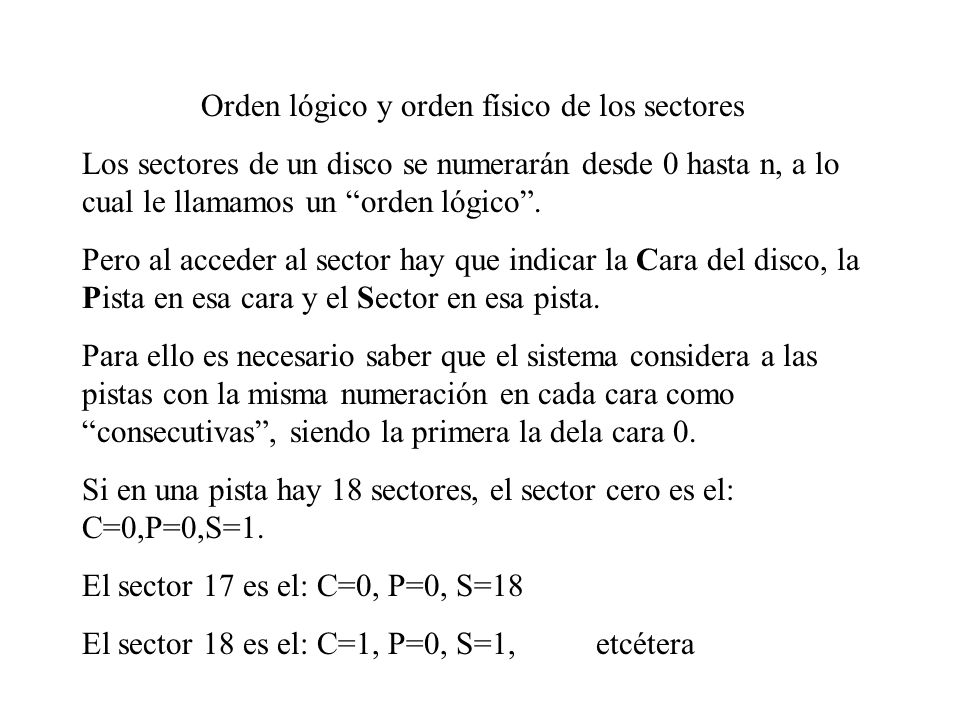

10 Orden lógico y orden físico de los sectores
Los sectores de un disco se numerarán desde 0 hasta n, a lo cual le llamamos un “orden lógico”. Pero al acceder al sector hay que indicar la Cara del disco, la Pista en esa cara y el Sector en esa pista. Para ello es necesario saber que el sistema considera a las pistas con la misma numeración en cada cara como “consecutivas”, siendo la primera la dela cara 0. Si en una pista hay 18 sectores, el sector cero es el: C=0,P=0,S=1. El sector 17 es el: C=0, P=0, S=18 El sector 18 es el: C=1, P=0, S=1, etcétera

11

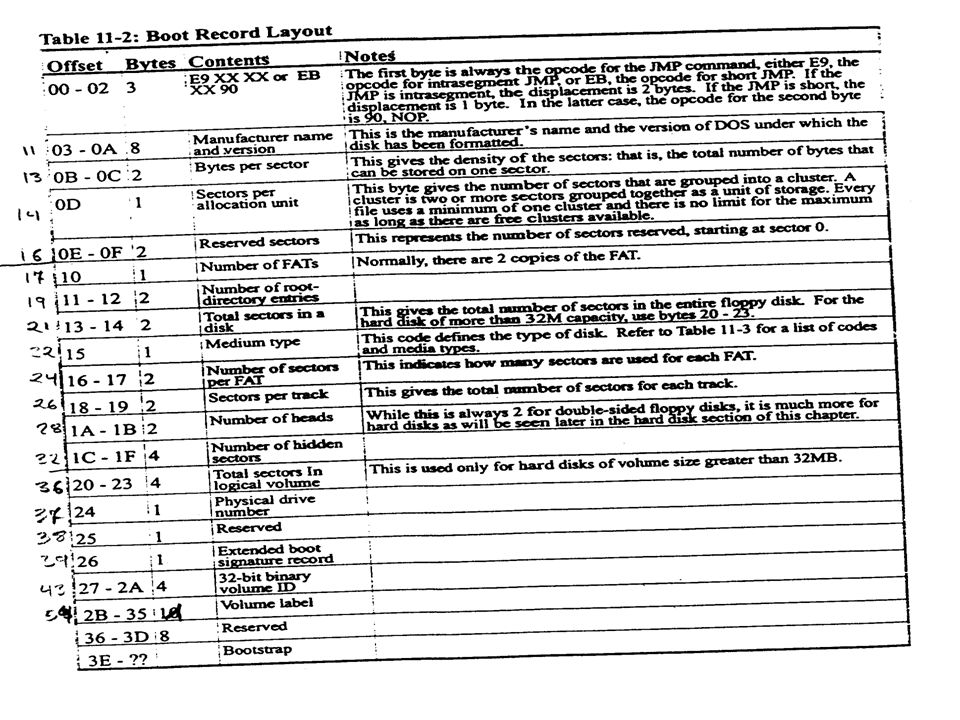

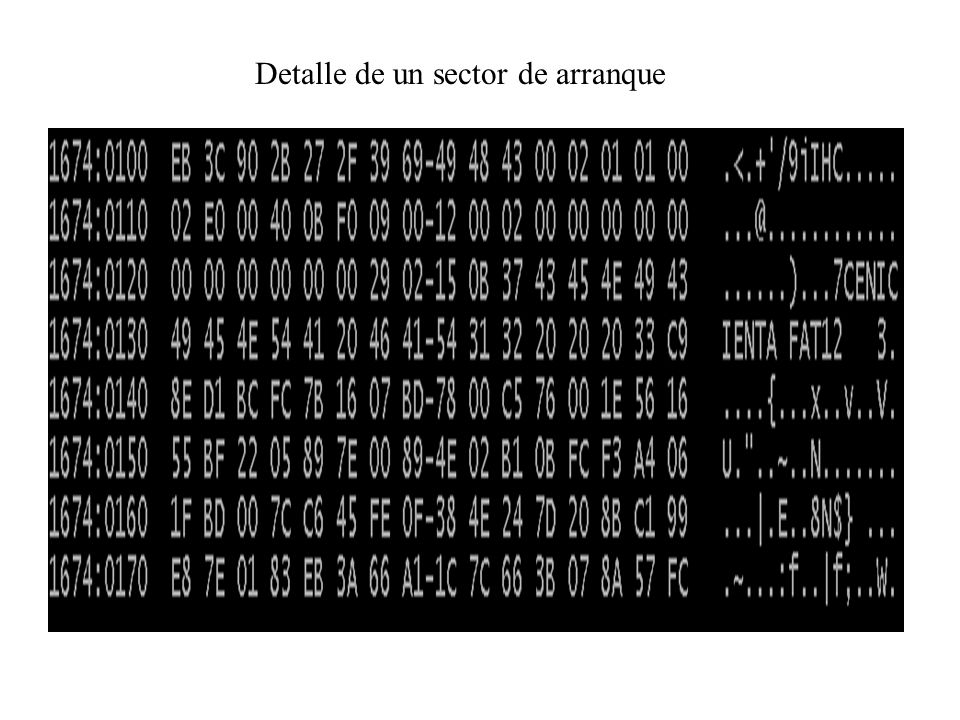

12 Detalle de un sector de arranque

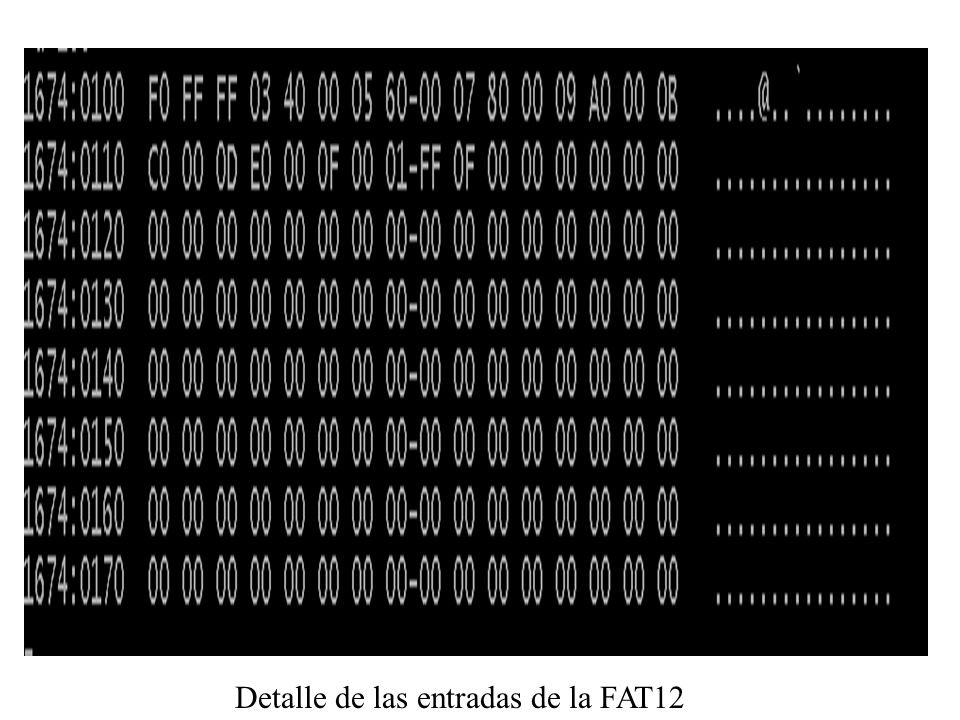

13 Detalle de las entradas de la FAT12

14

15

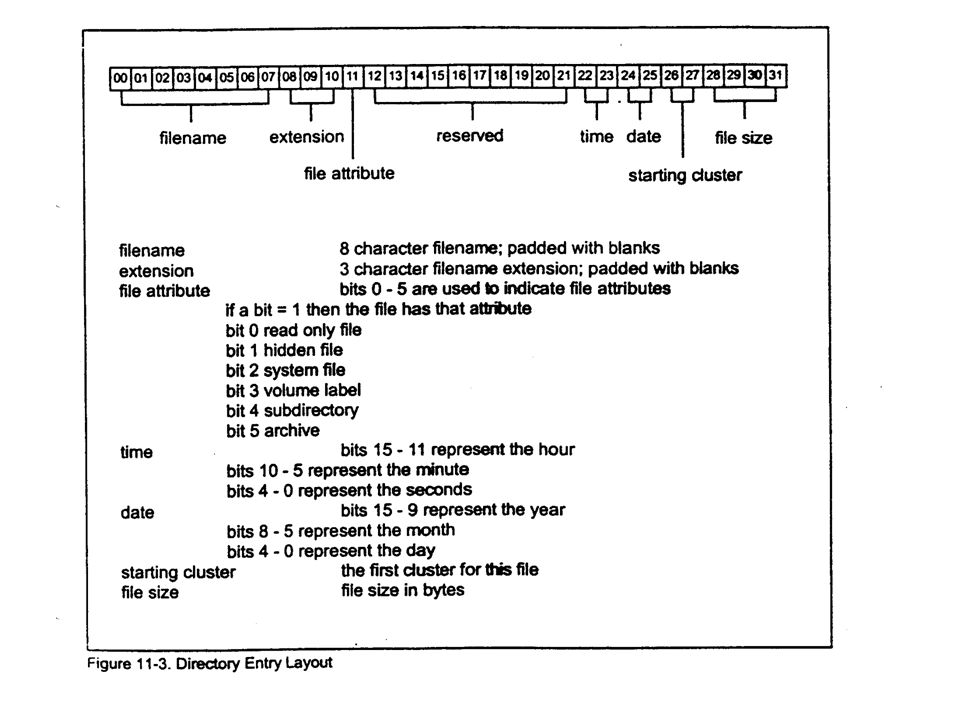

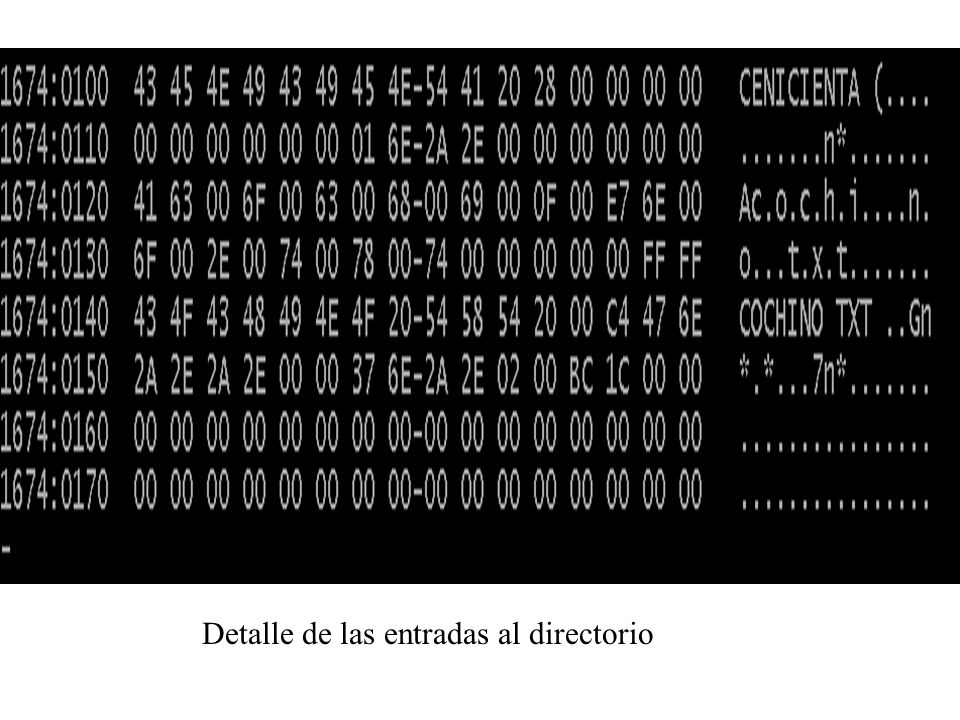

16 Detalle de las entradas al directorio

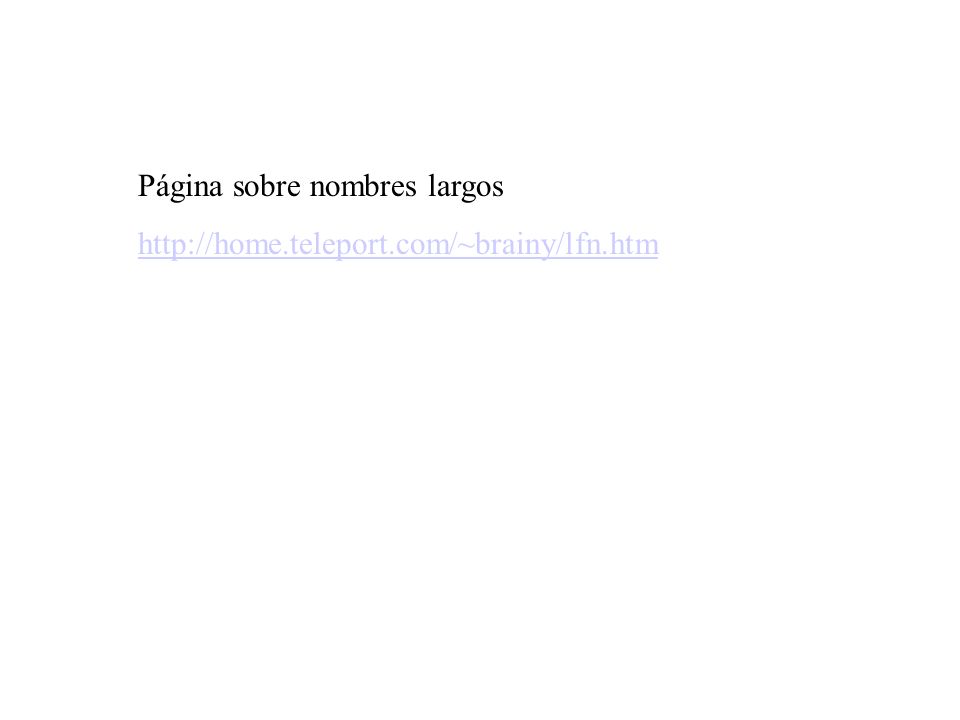

17 Página sobre nombres largos

18 Organización de Discos duros
