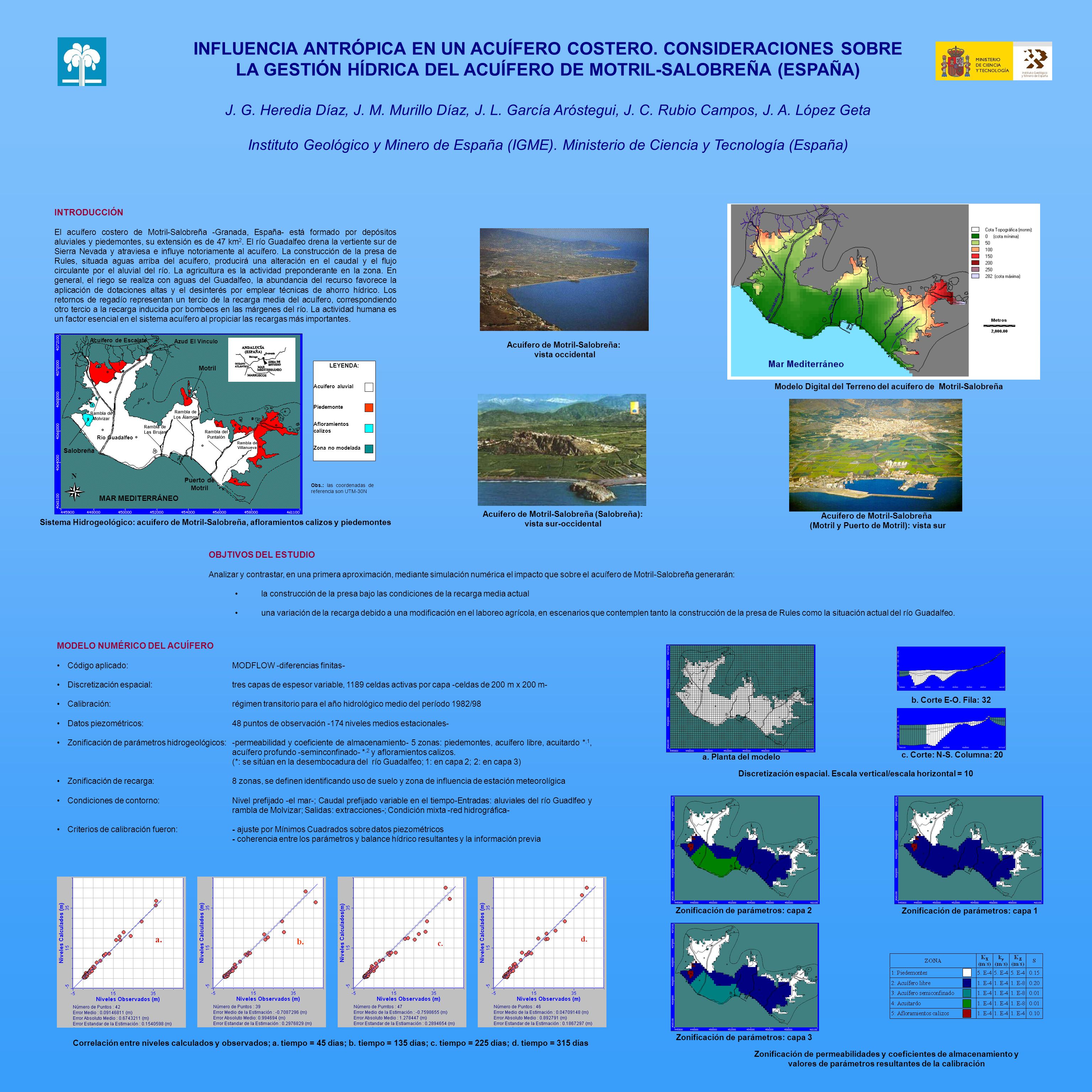

1 INFLUENCIA ANTRÓPICA EN UN ACUÍFERO COSTERO. CONSIDERACIONES SOBRE LA GESTIÓN HÍDRICA DEL ACUÍFERO DE MOTRIL-SALOBREÑA (ESPAÑA) J. G. Heredia Díaz, J. M. Murillo Díaz, J. L. García Aróstegui, J. C. Rubio Campos, J. A. López Geta Instituto Geológico y Minero de España (IGME). Ministerio de Ciencia y Tecnología (España) INTRODUCCIÓN El acuífero costero de Motril-Salobreña -Granada, España- está formado por depósitos aluviales y piedemontes, su extensión es de 47 km 2. El río Guadalfeo drena la vertiente sur de Sierra Nevada y atraviesa e influye notoriamente al acuífero. La construcción de la presa de Rules, situada aguas arriba del acuífero, producirá una alteración en el caudal y el flujo circulante por el aluvial del río. La agricultura es la actividad preponderante en la zona. En general, el riego se realiza con aguas del Guadalfeo, la abundancia del recurso favorece la aplicación de dotaciones altas y el desinterés por emplear técnicas de ahorro hídrico. Los retornos de regadío representan un tercio de la recarga media del acuífero, correspondiendo otro tercio a la recarga inducida por bombeos en las márgenes del río. La actividad humana es un factor esencial en el sistema acuífero al propiciar las recargas más importantes. Modelo Digital del Terreno del acuífero de Motril-Salobreña Acuífero de Motril-Salobreña: vista occidental Acuífero de Motril-Salobreña (Salobreña): vista sur-occidental OBJTIVOS DEL ESTUDIO Analizar y contrastar, en una primera aproximación, mediante simulación numérica el impacto que sobre el acuífero de Motril-Salobreña generarán: la construcción de la presa bajo las condiciones de la recarga media actual una variación de la recarga debido a una modificación en el laboreo agrícola, en escenarios que contemplen tanto la construcción de la presa de Rules como la situación actual del río Guadalfeo. MODELO NUMÉRICO DEL ACUÍFERO Código aplicado:MODFLOW -diferencias finitas- Discretización espacial: tres capas de espesor variable, 1189 celdas activas por capa -celdas de 200 m x 200 m- Calibración: régimen transitorio para el año hidrológico medio del período 1982/98 Datos piezométricos: 48 puntos de observación -174 niveles medios estacionales- Zonificación de parámetros hidrogeológicos:-permeabilidad y coeficiente de almacenamiento- 5 zonas: piedemontes, acuífero libre, acuitardo *,1, acuífero profundo -seminconfinado- *,2 y afloramientos calizos. (*: se sitúan en la desembocadura del río Guadalfeo; 1: en capa 2; 2: en capa 3) Zonificación de recarga:8 zonas, se definen identificando uso de suelo y zona de influencia de estación meteorolígica Condiciones de contorno:Nivel prefijado -el mar-; Caudal prefijado variable en el tiempo-Entradas: aluviales del río Guadlfeo y rambla de Molvizar; Salidas: extracciones-; Condición mixta -red hidrográfica- Criterios de calibración fueron: - ajuste por Mínimos Cuadrados sobre datos piezométricos - coherencia entre los parámetros y balance hídrico resultantes y la información previa a. Planta del modelo b. Corte E-O. Fila: 32 c. Corte: N-S. Columna: 20 Correlación entre niveles calculados y observados; a. tiempo = 45 días; b. tiempo = 135 días; c. tiempo = 225 días; d. tiempo = 315 días Acuífero de Motril-Salobreña (Motril y Puerto de Motril): vista sur Discretización espacial. Escala vertical/escala horizontal = 10 a. b. c. d. Zonificación de permeabilidades y coeficientes de almacenamiento y valores de parámetros resultantes de la calibración Zonificación de parámetros: capa 2 Zonificación de parámetros: capa 3 Zonificación de parámetros: capa 1 Sistema Hidrogeológico: acuífero de Motril-Salobreña, afloramientos calizos y piedemontes LEYENDA: Acuífero aluvial Piedemonte Afloramientos calizos Zona no modelada Rambla de Los Álamos Rambla del Puntalón Rambla de Molvizar Rambla de Villanueva N MAR MEDITERRÁNEO Puerto de Motril Salobreña Acuífero de Escalate Azud El Vínculo Motril Rambla de Las Brujas Obs.: las coordenadas de referencia son UTM-30N Río Guadalfeo

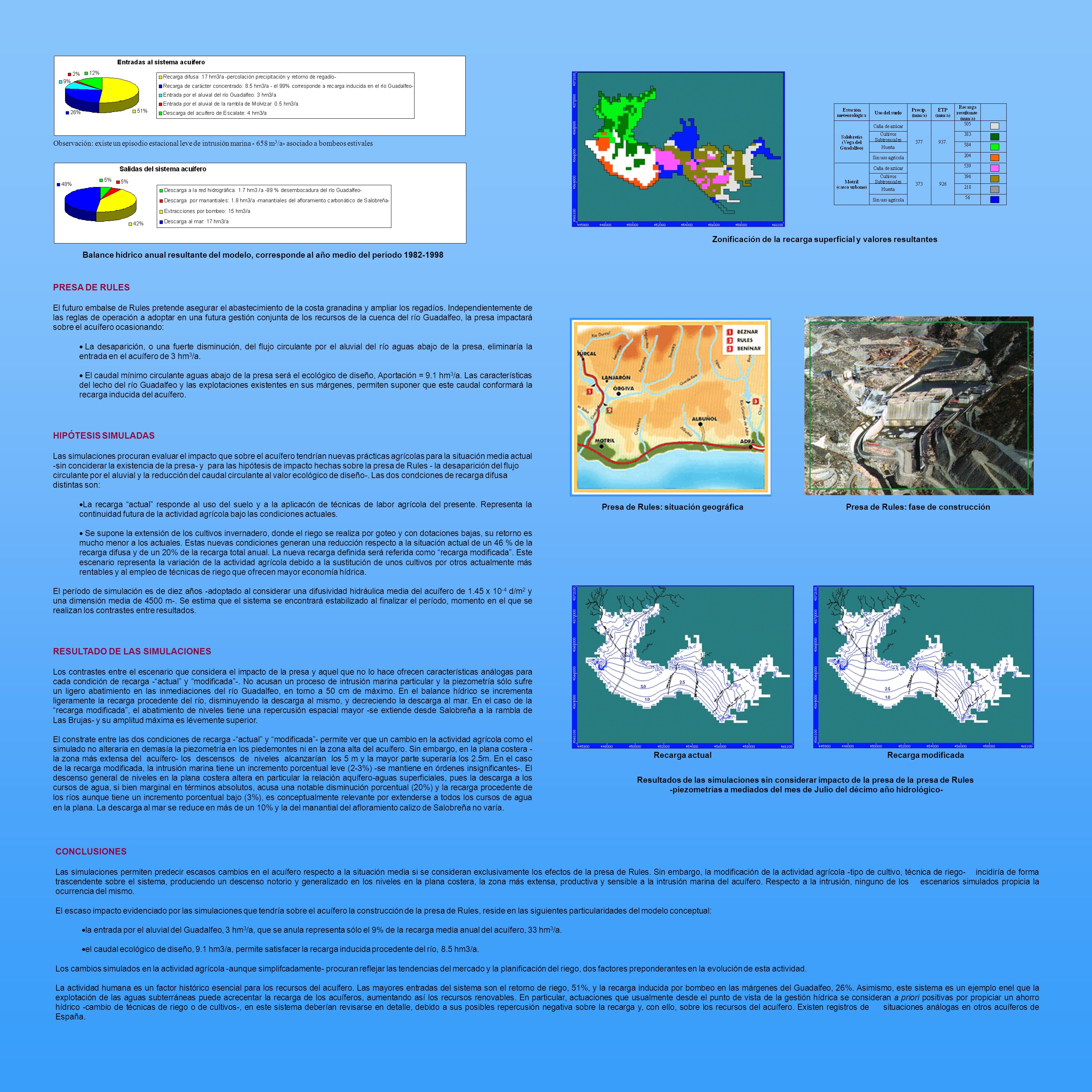

2 Observación: existe un episodio estacional leve de intrusión marina - 658 m 3 /a- asociado a bombeos estivales Balance hídrico anual resultante del modelo, corresponde al año medio del período 1982-1998 Zonificación de la recarga superficial y valores resultantes PRESA DE RULES El futuro embalse de Rules pretende asegurar el abastecimiento de la costa granadina y ampliar los regadíos. Independientemente de las reglas de operación a adoptar en una futura gestión conjunta de los recursos de la cuenca del río Guadalfeo, la presa impactará sobre el acuífero ocasionando:  La desaparición, o una fuerte disminución, del flujo circulante por el aluvial del río aguas abajo de la presa, eliminaría la entrada en el acuífero de 3 hm 3 /a.  El caudal mínimo circulante aguas abajo de la presa será el ecológico de diseño, Aportación = 9.1 hm 3 /a. Las características del lecho del río Guadalfeo y las explotaciones existentes en sus márgenes, permiten suponer que este caudal conformará la recarga inducida del acuífero. HIPÓTESIS SIMULADAS Las simulaciones procuran evaluar el impacto que sobre el acuífero tendrían nuevas prácticas agrícolas para la situación media actual -sin conciderar la existencia de la presa- y para las hipótesis de impacto hechas sobre la presa de Rules - la desaparición del flujo circulante por el aluvial y la reducción del caudal circulante al valor ecológico de diseño-. Las dos condciones de recarga difusa distintas son:  La recarga “actual” responde al uso del suelo y a la aplicacón de técnicas de labor agrícola del presente. Representa la continuidad futura de la actividad agrícola bajo las condiciones actuales.  Se supone la extensión de los cultivos invernadero, donde el riego se realiza por goteo y con dotaciones bajas, su retorno es mucho menor a los actuales. Estas nuevas condiciones generan una reducción respecto a la situación actual de un 46 % de la recarga difusa y de un 20% de la recarga total anual. La nueva recarga definida será referida como “recarga modificada”. Este escenario representa la variación de la actividad agrícola debido a la sustitución de unos cultivos por otros actualmente más rentables y al empleo de técnicas de riego que ofrecen mayor economía hídrica. El período de simulación es de diez años -adoptado al considerar una difusividad hidráulica media del acuífero de 1.45 x 10 -4 d/m 2 y una dimensión media de 4500 m-. Se estima que el sistema se encontrará estabilizado al finalizar el período, momento en el que se realizan los contrastes entre resultados. RESULTADO DE LAS SIMULACIONES Los contrastes entre el escenario que considera el impacto de la presa y aquel que no lo hace ofrecen características análogas para cada condición de recarga -“actual” y “modificada”-. No acusan un proceso de intrusión marina particular y la piezometría sólo sufre un ligero abatimiento en las inmediaciones del río Guadalfeo, en torno a 50 cm de máximo. En el balance hídrico se incrementa ligeramente la recarga procedente del río, disminuyendo la descarga al mismo, y decreciendo la descarga al mar. En el caso de la “recarga modificada”, el abatimiento de niveles tiene una repercusión espacial mayor -se extiende desde Salobreña a la rambla de Las Brujas- y su amplitud máxima es lévemente superior. El constrate entre las dos condiciones de recarga -“actual” y “modificada”- permite ver que un cambio en la actividad agrícola como el simulado no alteraría en demasía la piezometría en los piedemontes ni en la zona alta del acuífero. Sin embargo, en la plana costera - la zona más extensa del acuífero- los descensos de niveles alcanzarían los 5 m y la mayor parte superaría los 2.5m. En el caso de la recarga modificada, la intrusión marina tiene un incremento porcentual leve (2-3%) -se mantiene en órdenes insignificantes-. El descenso general de niveles en la plana costera altera en particular la relación aquífero-aguas superficiales, pues la descarga a los cursos de agua, si bien marginal en términos absolutos, acusa una notable disminución porcentual (20%) y la recarga procedente de los ríos aunque tiene un incremento porcentual bajo (3%), es conceptualmente relevante por extenderse a todos los cursos de agua en la plana. La descarga al mar se reduce en más de un 10% y la del manantial del afloramiento calizo de Salobreña no varía. Recarga actualRecarga modificada Resultados de las simulaciones sin considerar impacto de la presa de la presa de Rules -piezometrías a mediados del mes de Julio del décimo año hidrológico- Presa de Rules: situación geográfica Presa de Rules: fase de construcción CONCLUSIONES Las simulaciones permiten predecir escasos cambios en el acuífero respecto a la situación media si se consideran exclusivamente los efectos de la presa de Rules. Sin embargo, la modificación de la actividad agrícola -tipo de cultivo, técnica de riego- incidiría de forma trascendente sobre el sistema, produciendo un descenso notorio y generalizado en los niveles en la plana costera, la zona más extensa, productiva y sensible a la intrusión marina del acuífero. Respecto a la intrusión, ninguno de los escenarios simulados propicia la ocurrencia del mismo. El escaso impacto evidenciado por las simulaciones que tendría sobre el acuífero la construcción de la presa de Rules, reside en las siguientes particularidades del modelo conceptual:  la entrada por el aluvial del Guadalfeo, 3 hm 3 /a, que se anula representa sólo el 9% de la recarga media anual del acuífero, 33 hm 3 /a.  el caudal ecológico de diseño, 9.1 hm3/a, permite satisfacer la recarga inducida procedente del río, 8.5 hm3/a. Los cambios simulados en la actividad agrícola -aunque simplifcadamente- procuran reflejar las tendencias del mercado y la planificación del riego, dos factores preponderantes en la evolución de esta actividad. La actividad humana es un factor histórico esencial para los recursos del acuífero. Las mayores entradas del sistema son el retorno de riego, 51%, y la recarga inducida por bombeo en las márgenes del Guadalfeo, 26%. Asimismo, este sistema es un ejemplo enel que la explotación de las aguas subterráneas puede acrecentar la recarga de los acuíferos, aumentando así los recursos renovables. En particular, actuaciones que usualmente desde el punto de vista de la gestión hídrica se consideran a priori positivas por propiciar un ahorro hídrico -cambio de técnicas de riego o de cultivos-, en este sistema deberían revisarse en detalle, debido a sus posibles repercusión negativa sobre la recarga y, con ello, sobre los recursos del acuífero. Existen registros de situaciones análogas en otros acuíferos de España.
