MANUAL DE INSPECCIÓN CARPINTERÍA Oscar González AISLACIÓN PERIMETRAL.

Presentación del tema: "MANUAL DE INSPECCIÓN CARPINTERÍA Oscar González AISLACIÓN PERIMETRAL."— Transcripción de la presentación:

1

2 MANUAL DE INSPECCIÓN CARPINTERÍA Oscar González

3 AISLACIÓN PERIMETRAL

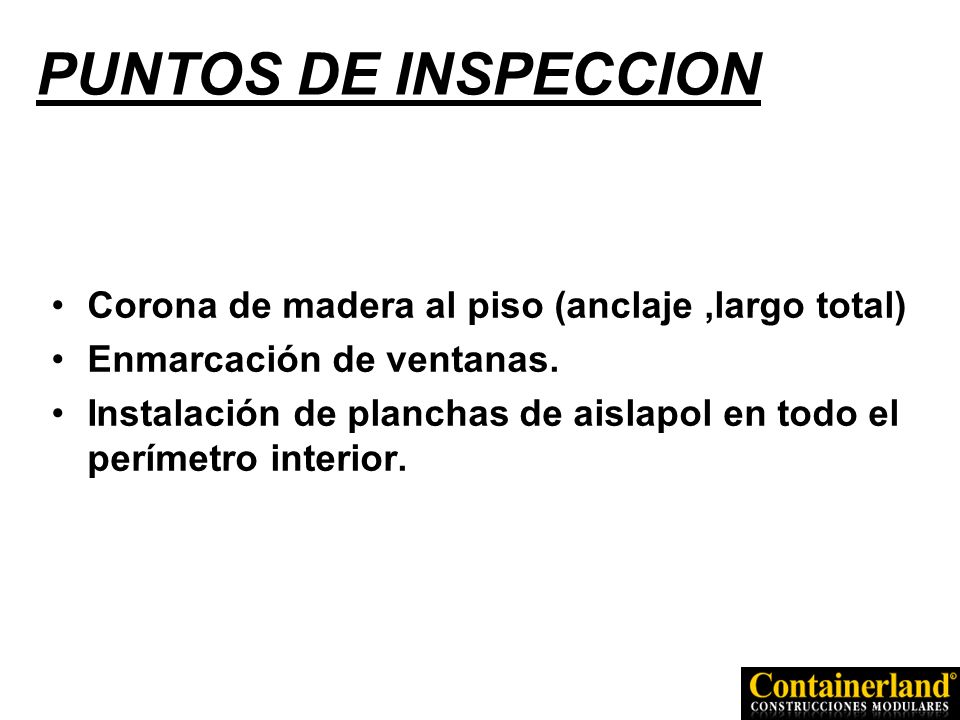

4 PUNTOS DE INSPECCION Corona de madera al piso (anclaje,largo total) Enmarcación de ventanas. Instalación de planchas de aislapol en todo el perímetro interior.

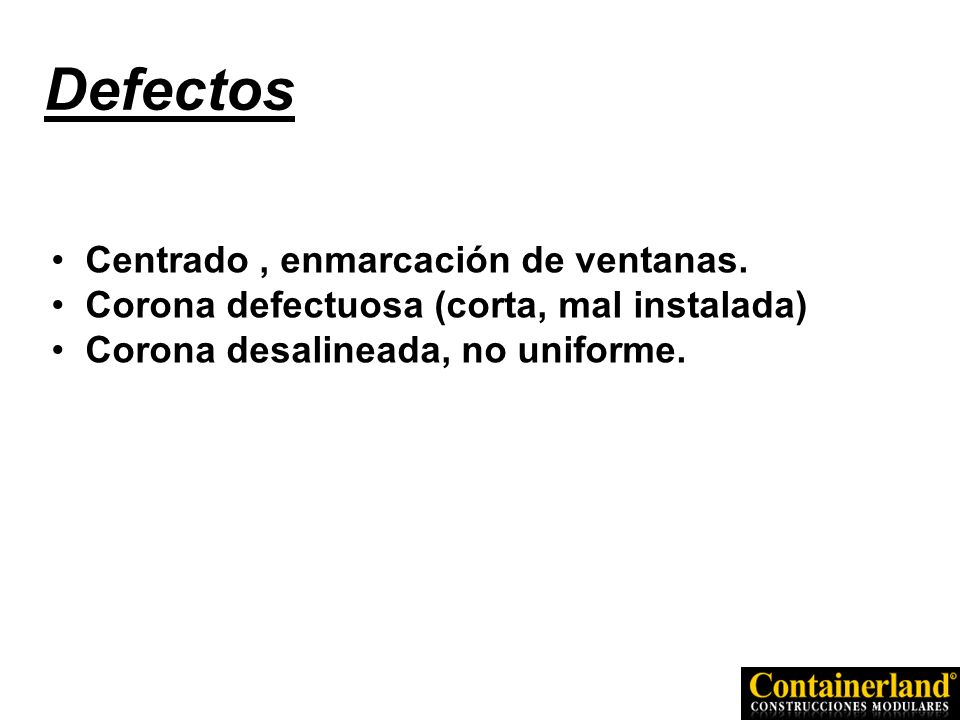

5 Defectos Centrado, enmarcación de ventanas. Corona defectuosa (corta, mal instalada) Corona desalineada, no uniforme.

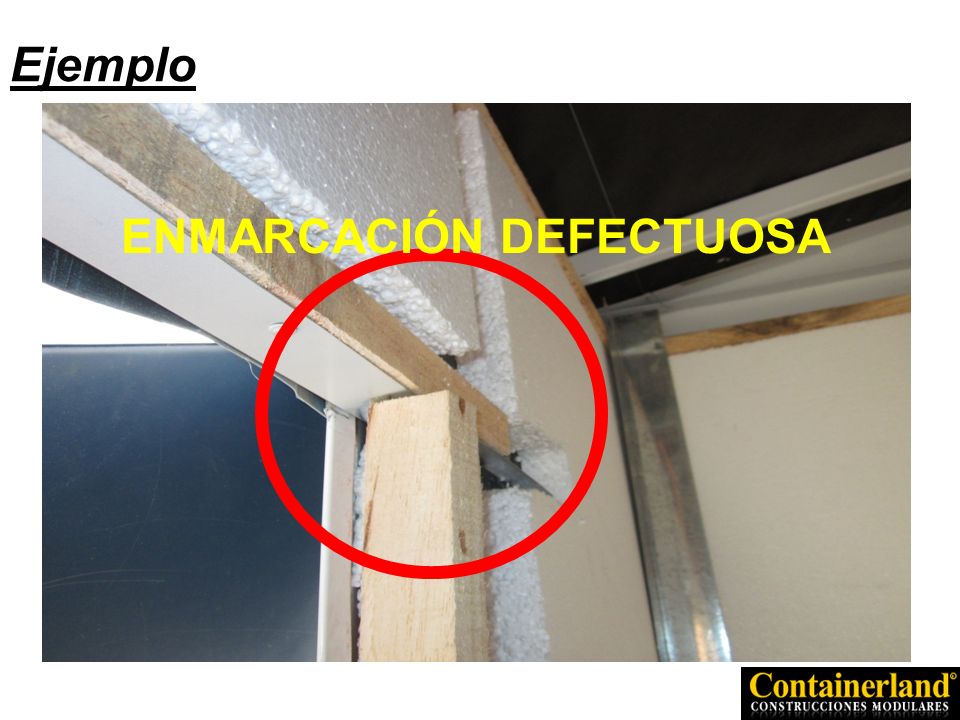

6 ENMARCACIÓN DEFECTUOSA Ejemplo

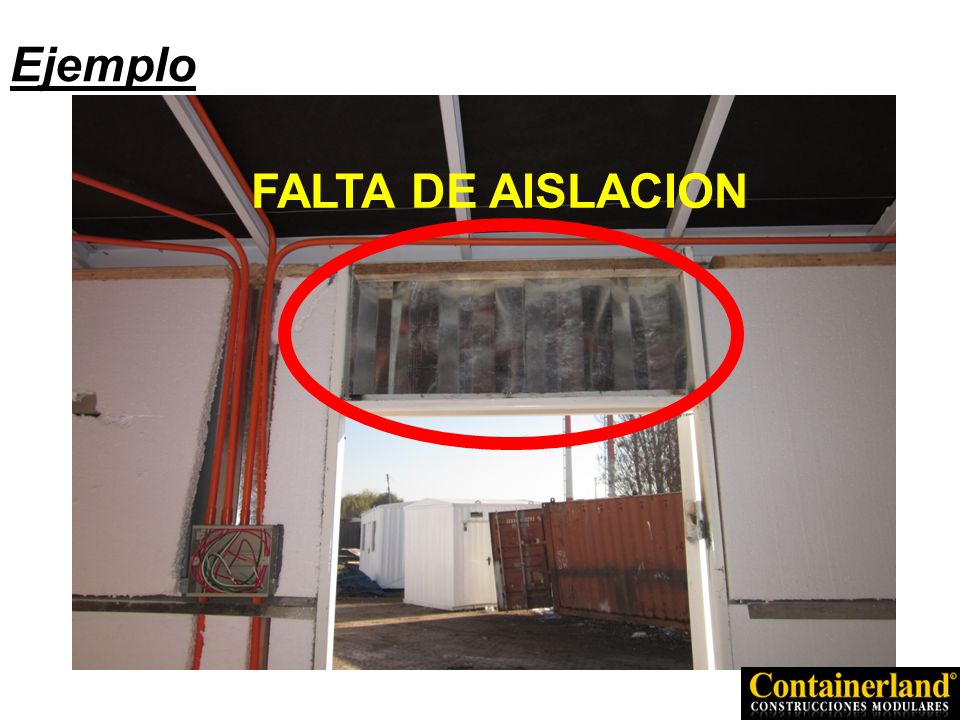

7 FALTA DE AISLACION Ejemplo

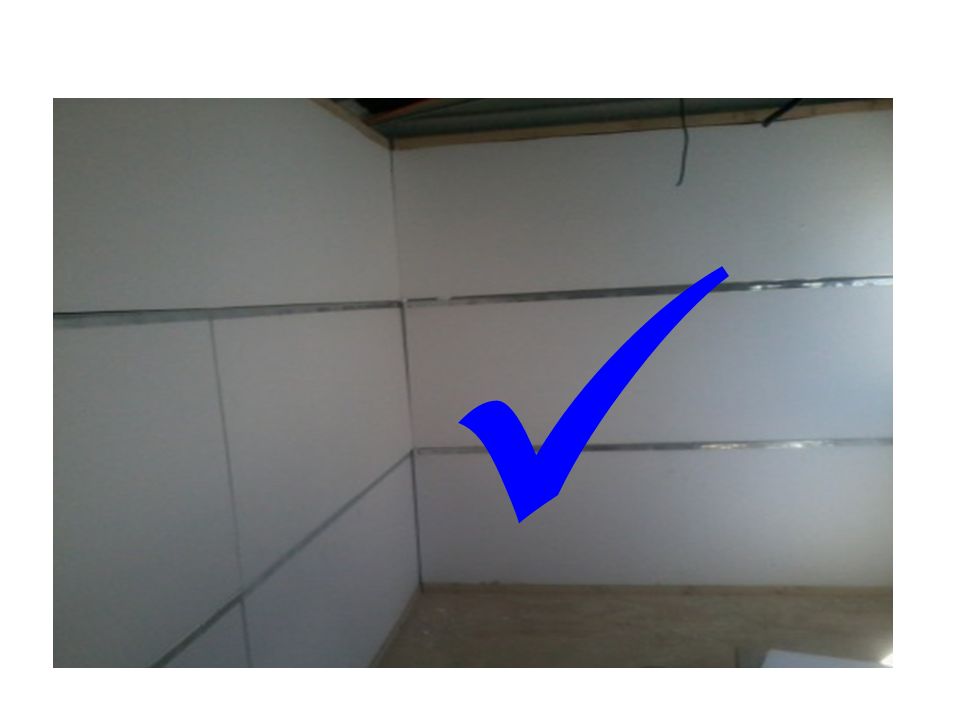

8

9

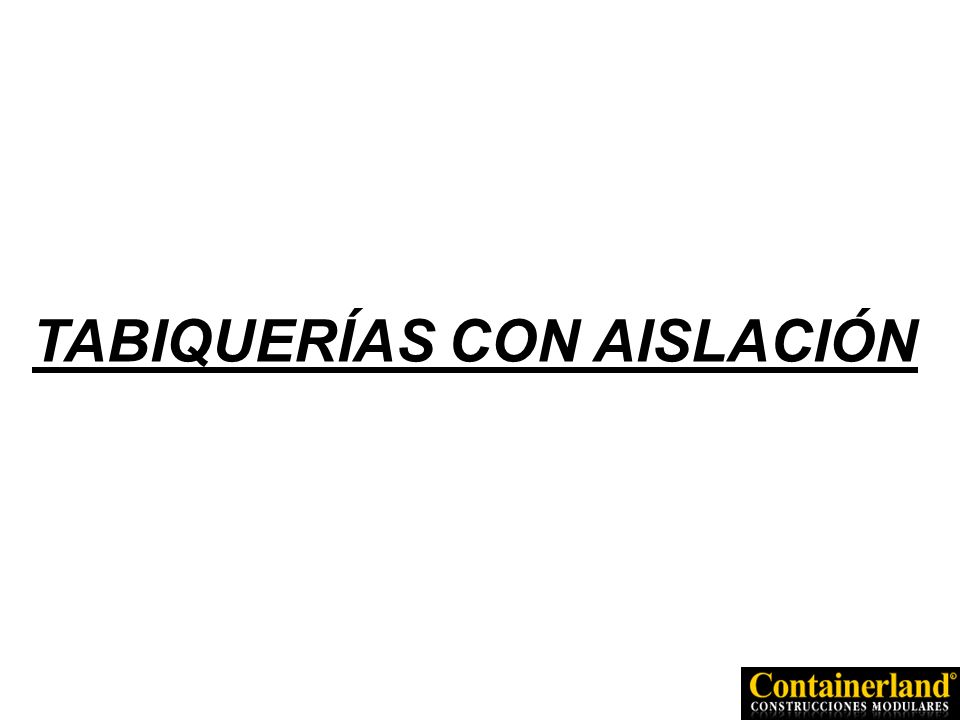

10 TABIQUERÍAS CON AISLACIÓN

11 PUNTOS DE INSPECCIÓN Aislación según O.P. Instalación de pies derechos,verticales (plomo). Fijación y anclaje de tabiquería TABIQUERÍA PERIMETRAL

12 Defectos Instalación y fijación incorrecta de tabiquería. Aislación incorrecta. Falta de aislación.

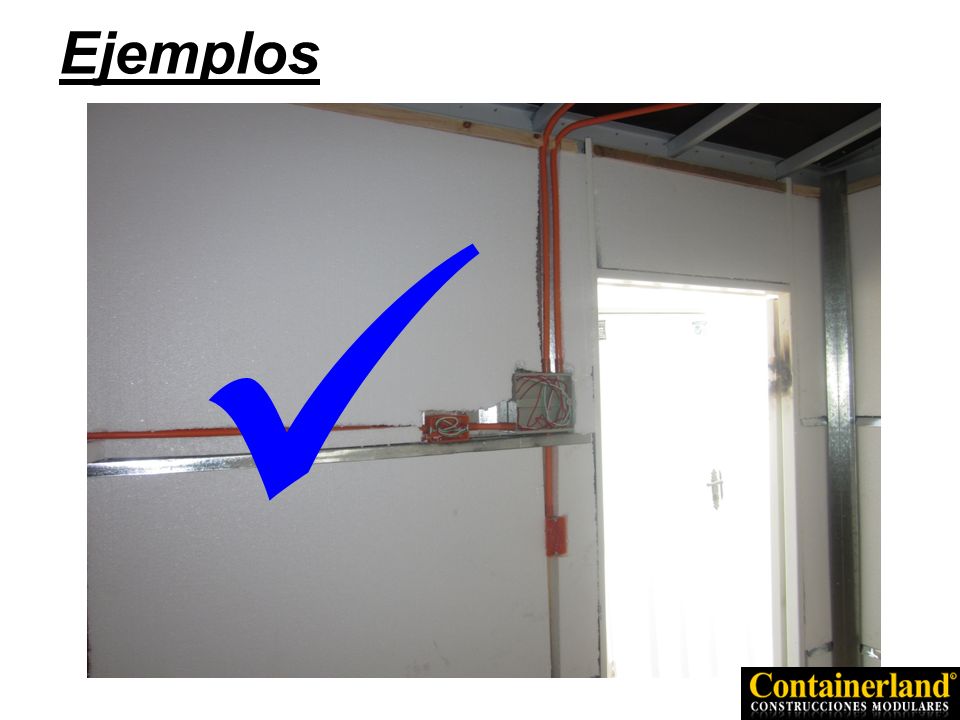

13 Ejemplos

14 Ejemplo

15 REVESTIMIENTO INTERIOR

16 PUNTOS DE INSPECCIÓN Revestimiento según O.P. Pintado de pilares Separación piso plancha (5 mm aprox). Alineación de tornillos. Molduras (aluminio, madera, cubrejuntas, esquineros etc.) Marcas de puntos eléctricos. Separación entre planchas. (fibro cemento, aglomerados)

17 Defectos Revestimiento deformes (Englobados, rayados, manchados, quebrados) Molduras, aluminios.Cubrejuntas : cortas, largas, fibro deforme quebrado, manchadas, mal fijada, altura corresponde según proyecto. Falta de tornillos, distribución y alineación.

18 PINTADO DEFECTUOSO Ejemplo

19 FALTA DE AISLACION Ejemplo

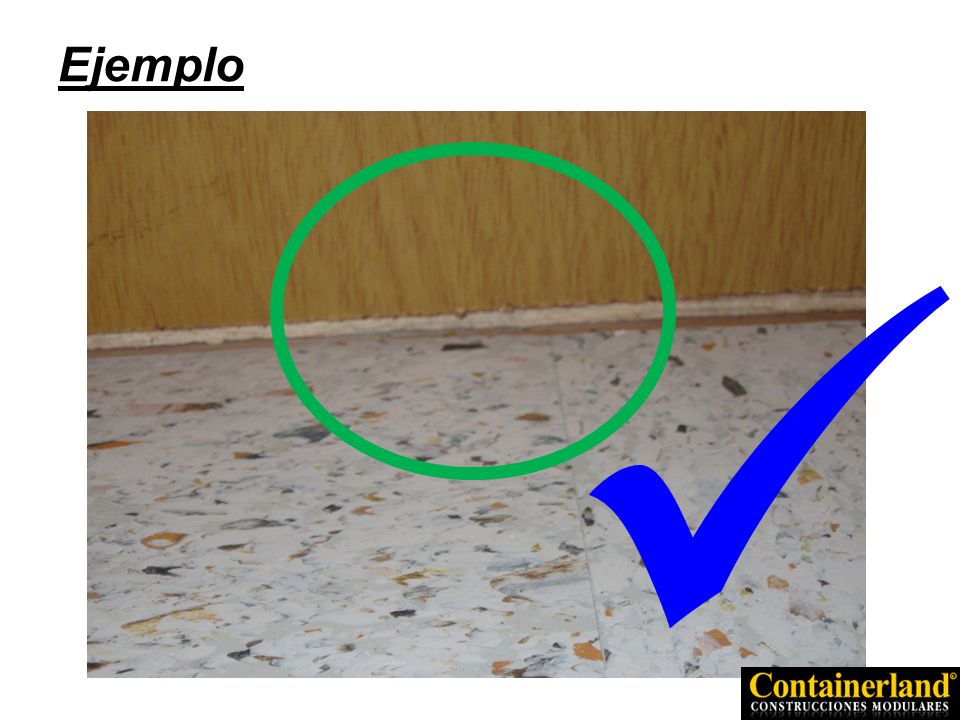

20 Ejemplo

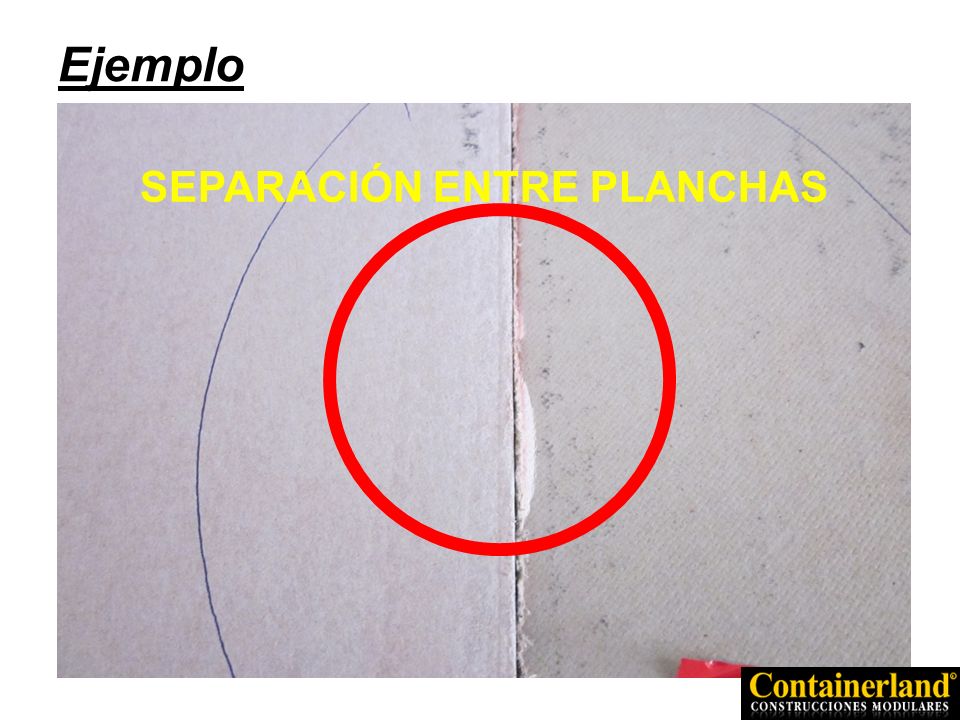

21 SEPARACIÓN ENTRE PLANCHAS Ejemplo

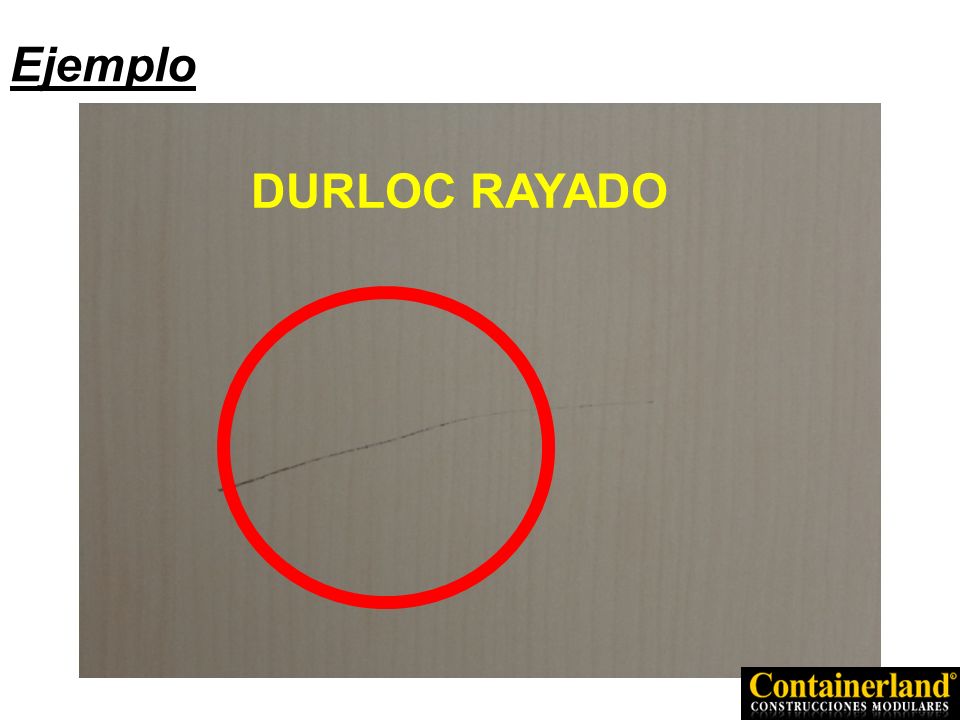

22 DURLOC RAYADO Ejemplo

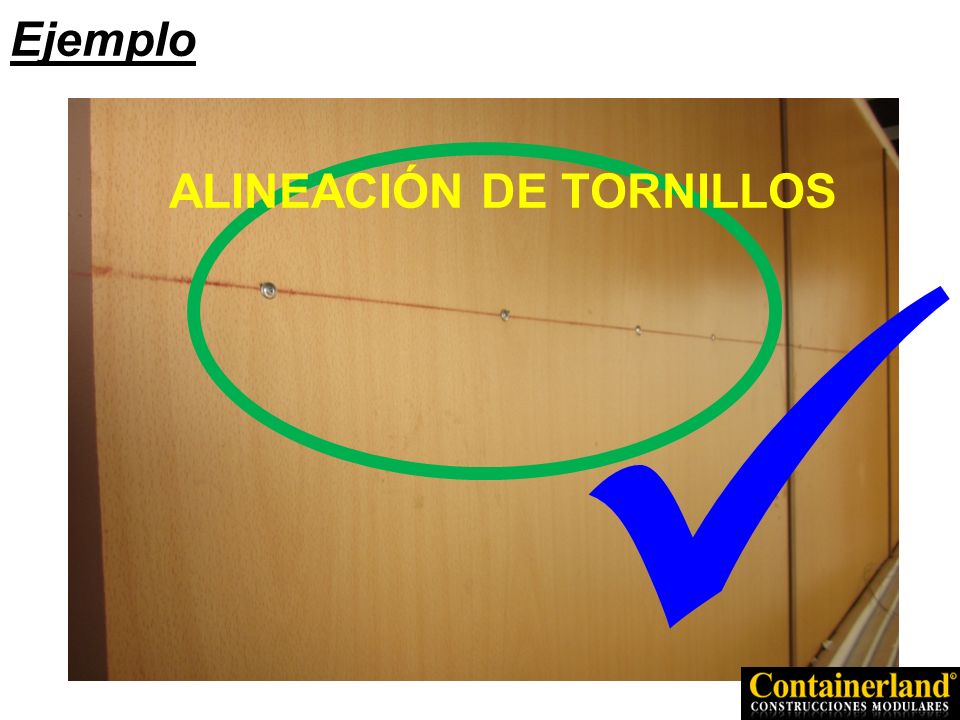

23 Ejemplo ALINEACIÓN DE TORNILLOS

24 MARCA ELECTRICA Ejemplo

25

26 Tabiquería de cielo con aislación

27 PUNTOS DE INSPECCIÓN Aislación según O.P. Fijación y distribución de listones (transversales y horizontal) Altura y alineación Anclaje de tabiquería a parrilla. Tabiquería de cielo con aislación

28 Defectos Altura no uniforme (desnivel). Ausencia de anclaje. Distribución incorrecta de listones. Aislación incorrecta.

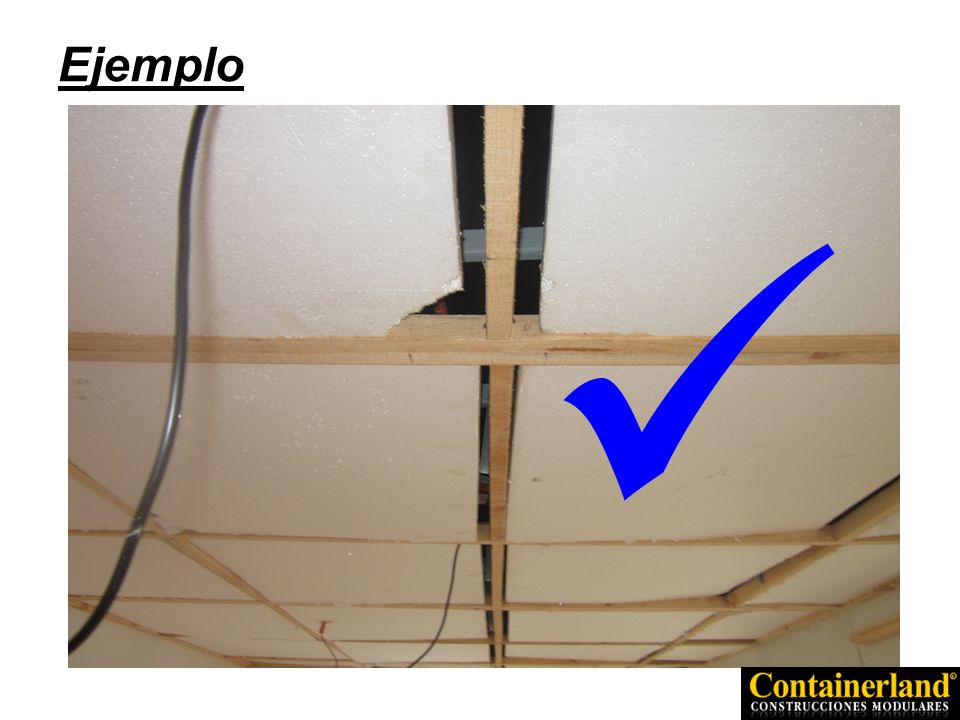

29 Ejemplo

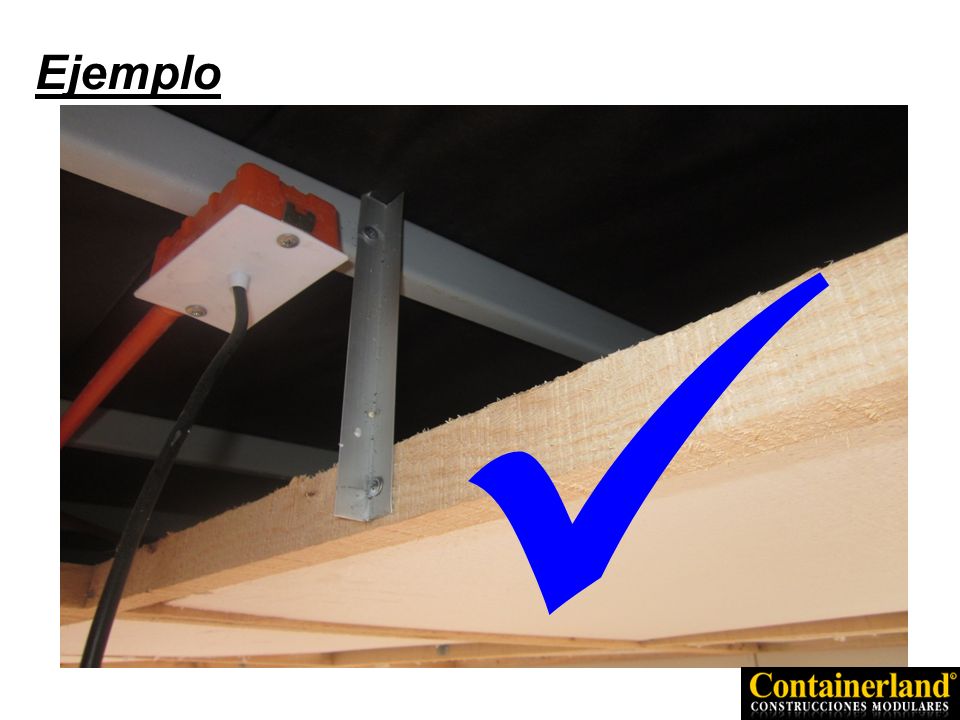

30 Ejemplo

31

32 Tabiques interiores

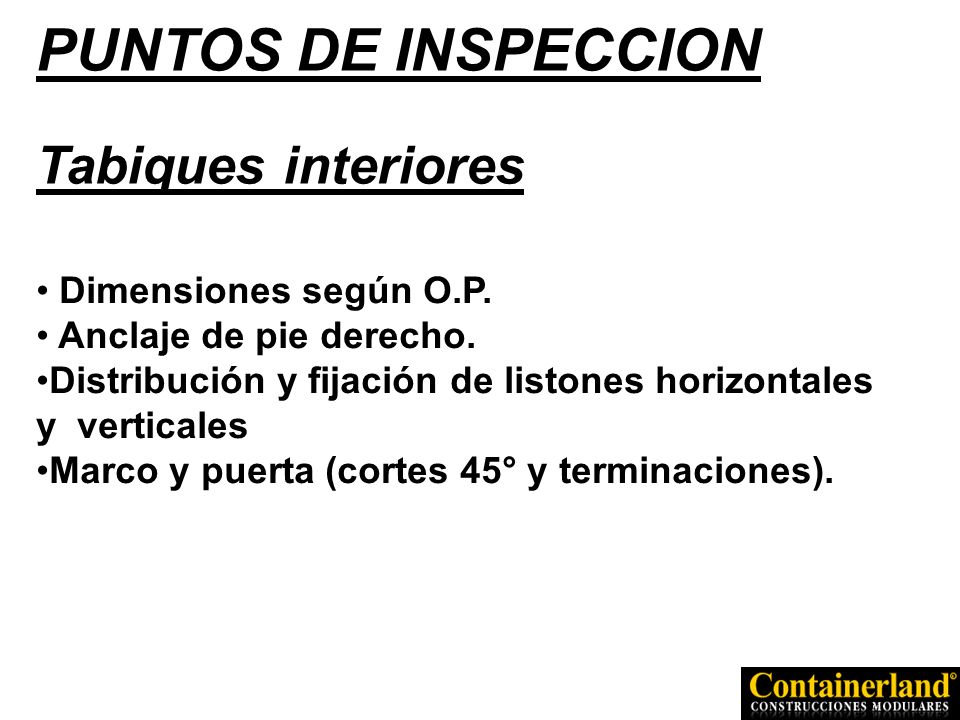

33 Dimensiones según O.P. Anclaje de pie derecho. Distribución y fijación de listones horizontales y verticales Marco y puerta (cortes 45° y terminaciones). PUNTOS DE INSPECCION

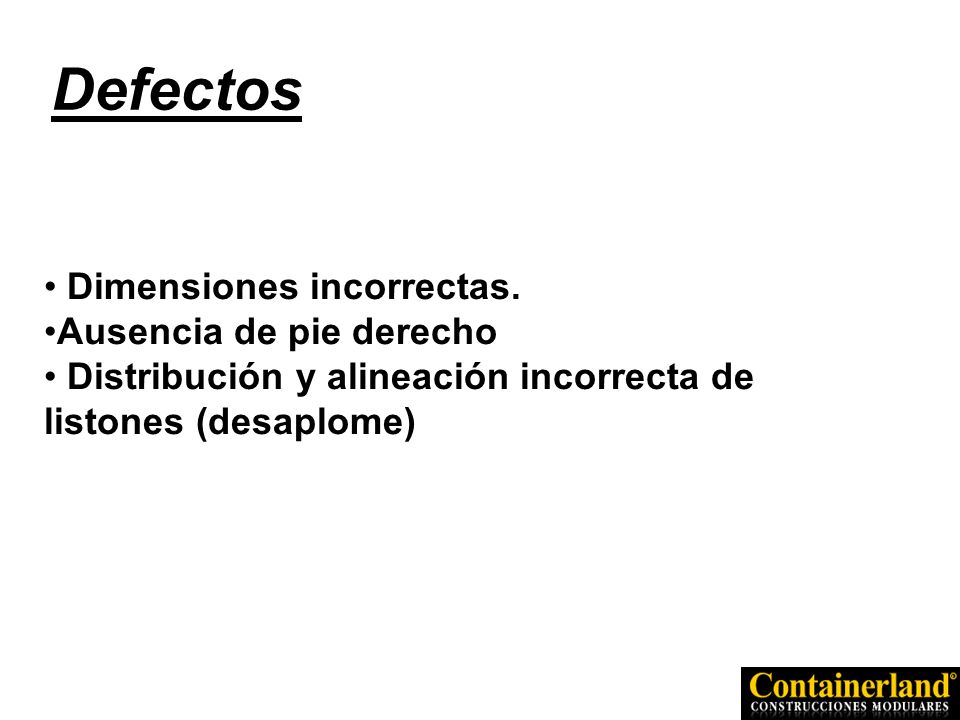

34 Defectos Dimensiones incorrectas. Ausencia de pie derecho Distribución y alineación incorrecta de listones (desaplome)

35 PASO DE LUZ Ejemplo

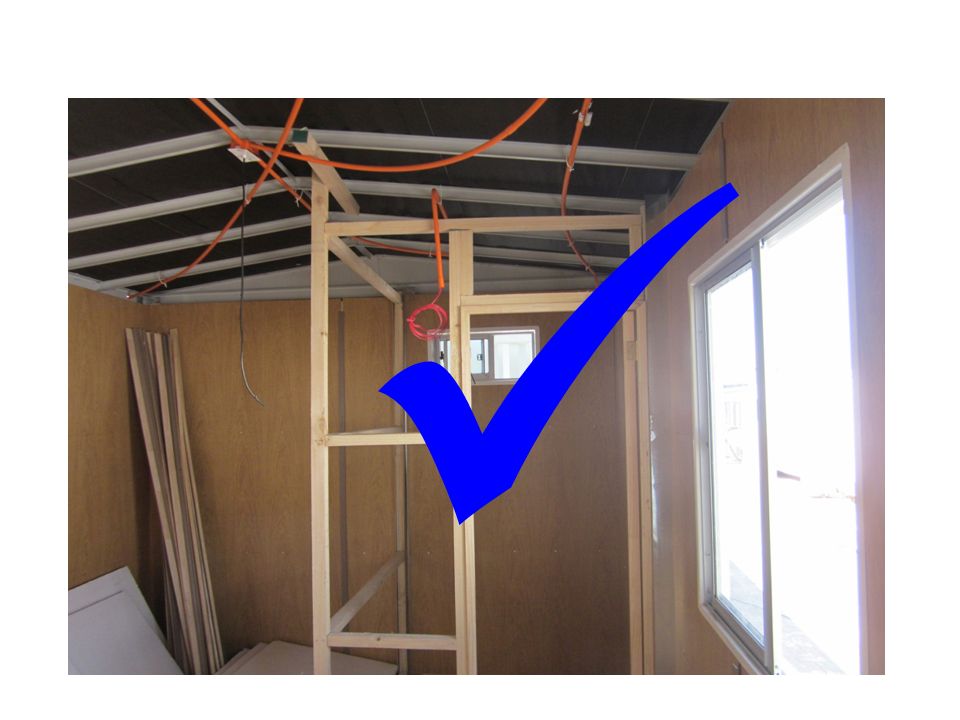

36

37

38 Cielo

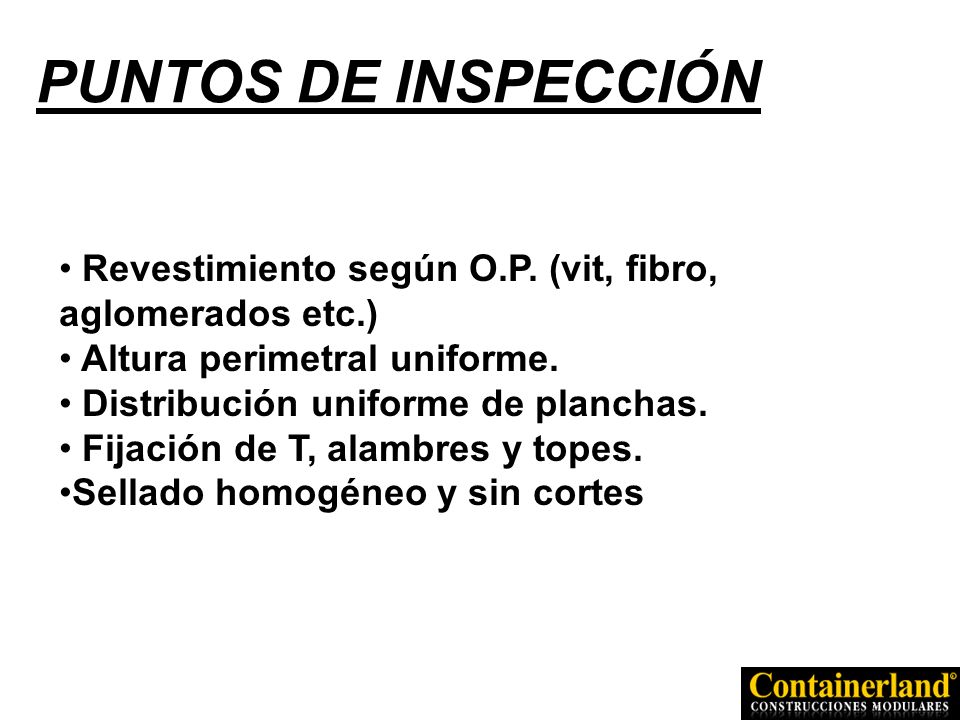

39 PUNTOS DE INSPECCIÓN Revestimiento según O.P. (vit, fibro, aglomerados etc.) Altura perimetral uniforme. Distribución uniforme de planchas. Fijación de T, alambres y topes. Sellado homogéneo y sin cortes

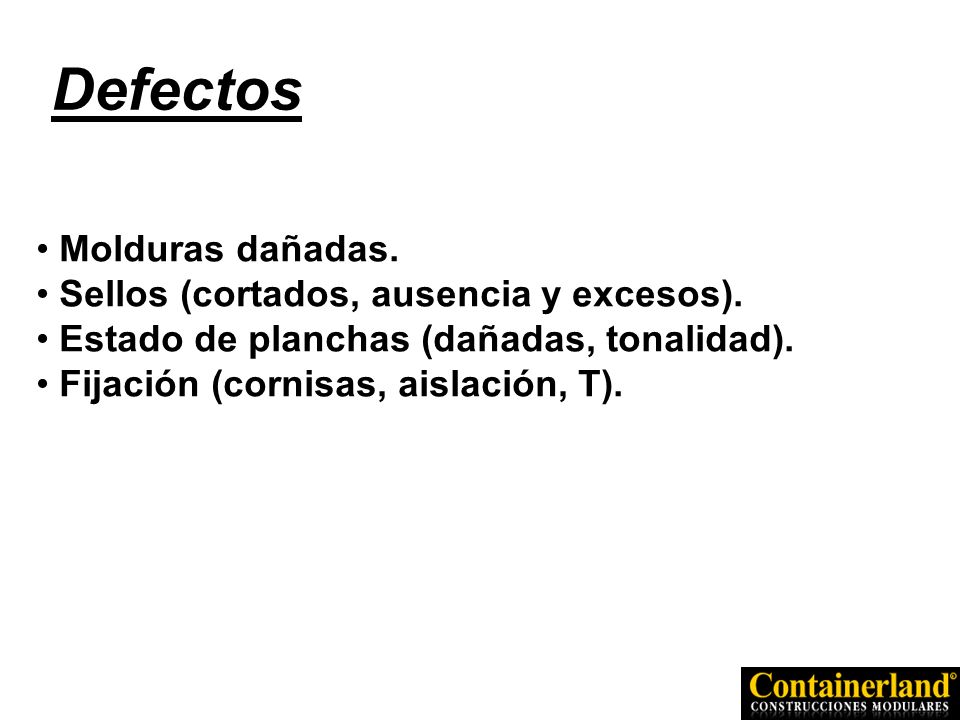

40 Defectos Molduras dañadas. Sellos (cortados, ausencia y excesos). Estado de planchas (dañadas, tonalidad). Fijación (cornisas, aislación, T).

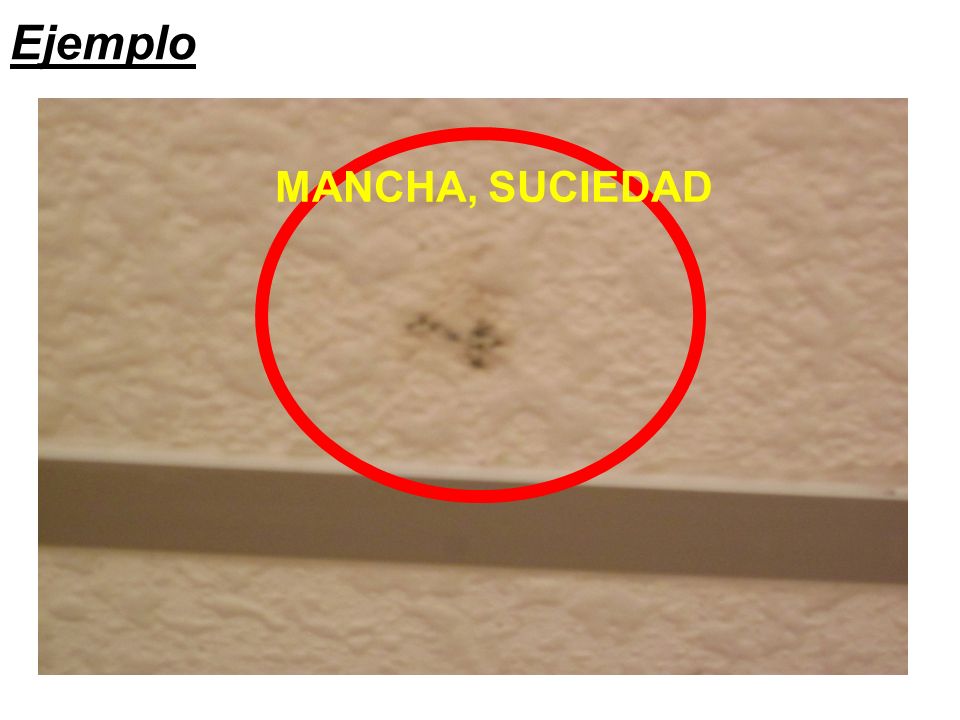

41 MANCHA, SUCIEDAD Ejemplo

42 Ejemplo

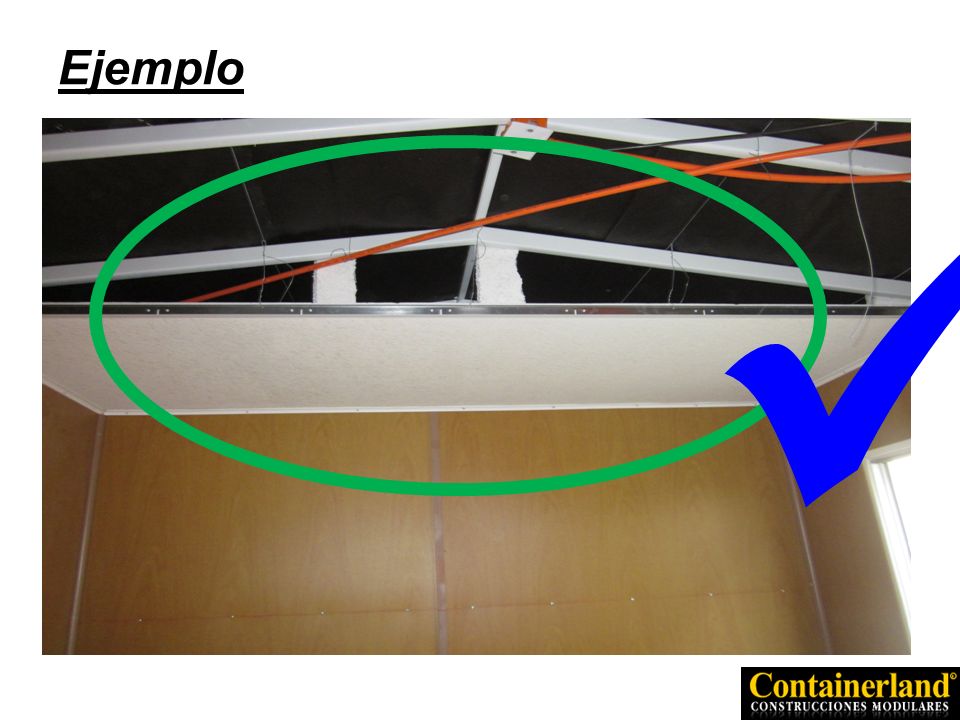

43 Ejemplo

44

45 Ventanas

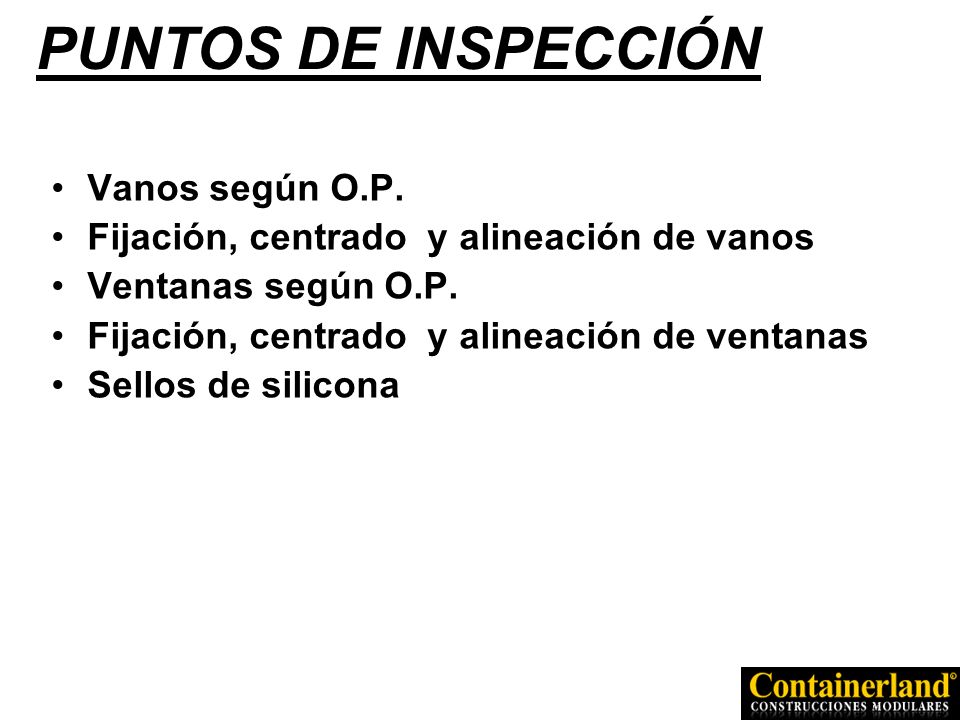

46 PUNTOS DE INSPECCIÓN Vanos según O.P. Fijación, centrado y alineación de vanos Ventanas según O.P. Fijación, centrado y alineación de ventanas Sellos de silicona

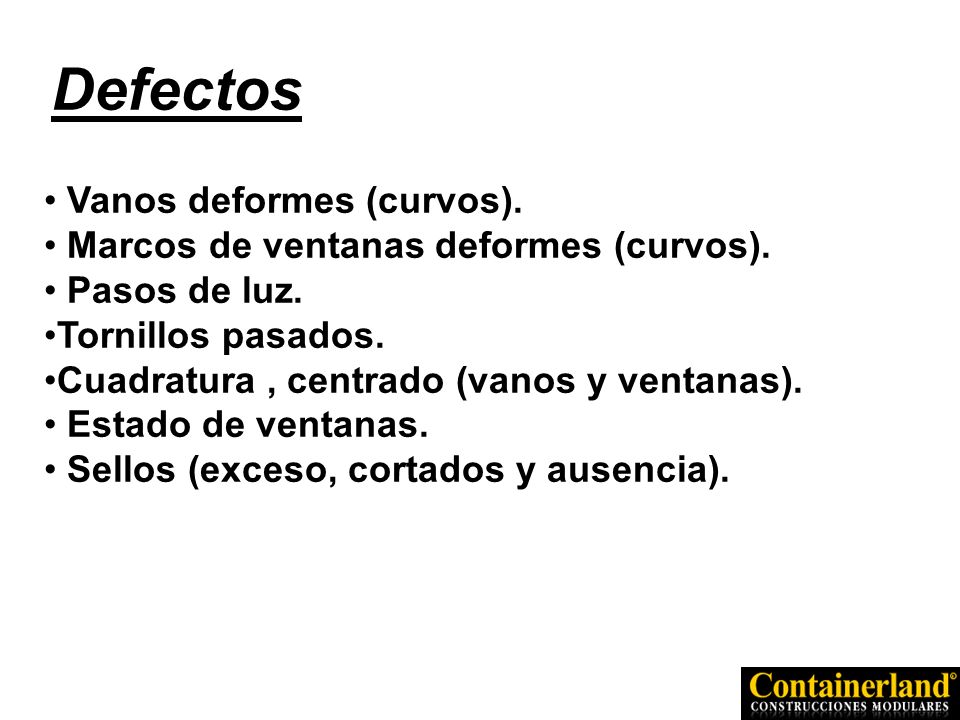

47 Defectos Vanos deformes (curvos). Marcos de ventanas deformes (curvos). Pasos de luz. Tornillos pasados. Cuadratura, centrado (vanos y ventanas). Estado de ventanas. Sellos (exceso, cortados y ausencia).

48 Ejemplos PASO DE LUZ Ejemplo

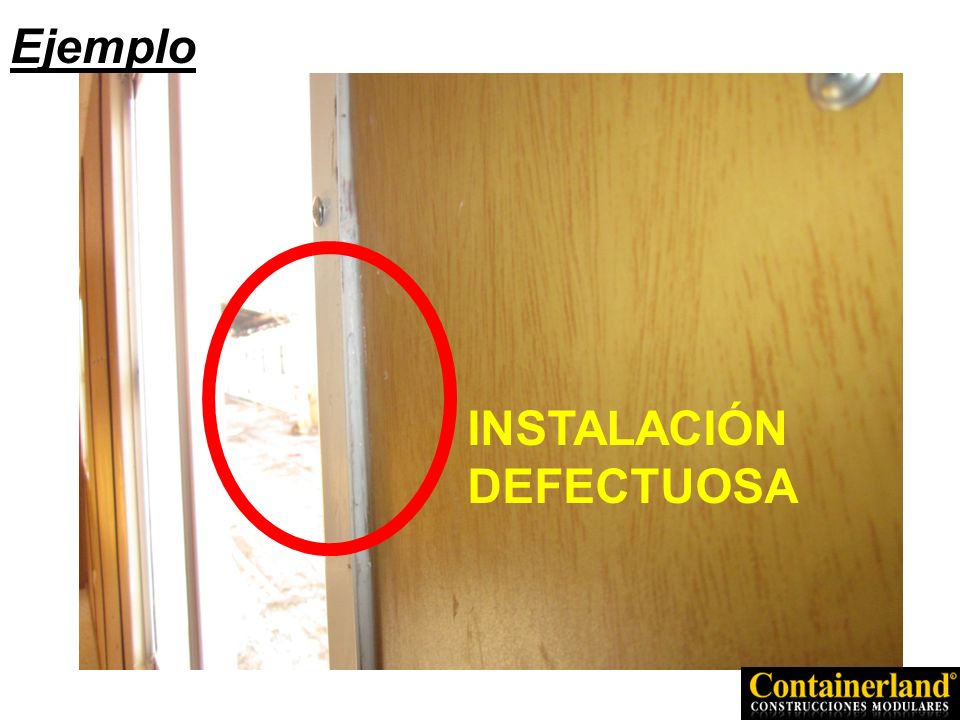

49 INSTALACIÓN DEFECTUOSA Ejemplo

50 Deformación marco de ventana Ejemplo

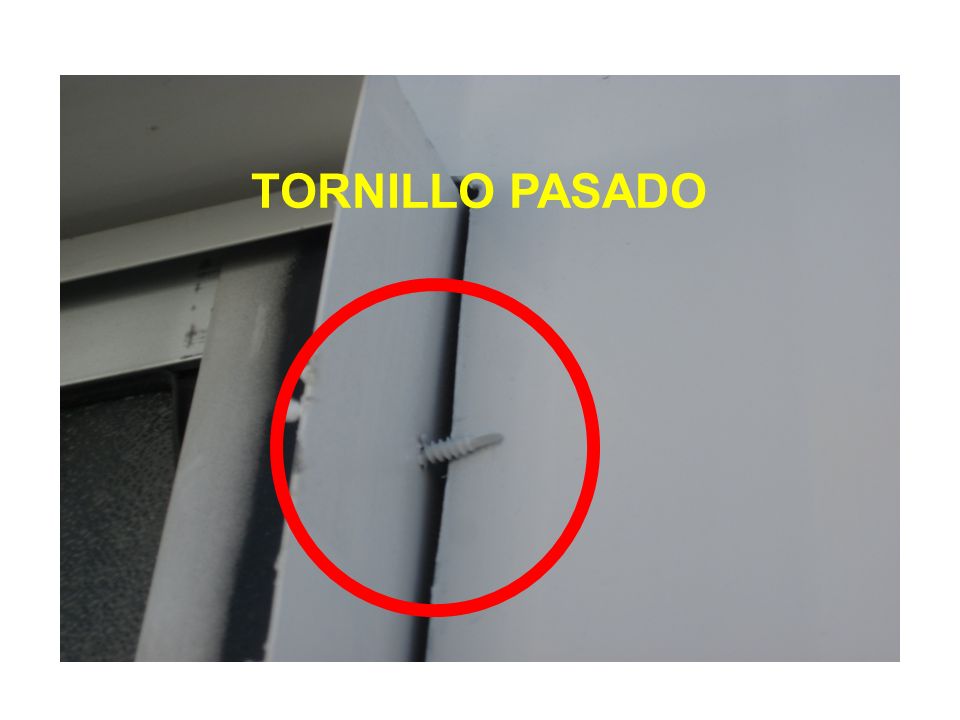

51 TORNILLO PASADO Ejemplo

52

53 Molduras, cubrejuntas aluminio.

54 PUNTOS DE INSPECCIÓN Material según O.P. Largo según procedimiento de fabricación(altura de cielo). Instalación, fijacion

55 Defectos Material no corresponde según O.P. Fuera de largo. Mala instalación. Exceso de sello en aluminios. Cortes y terminaciones.

56 EXCESO DE SILICONA Ejemplo

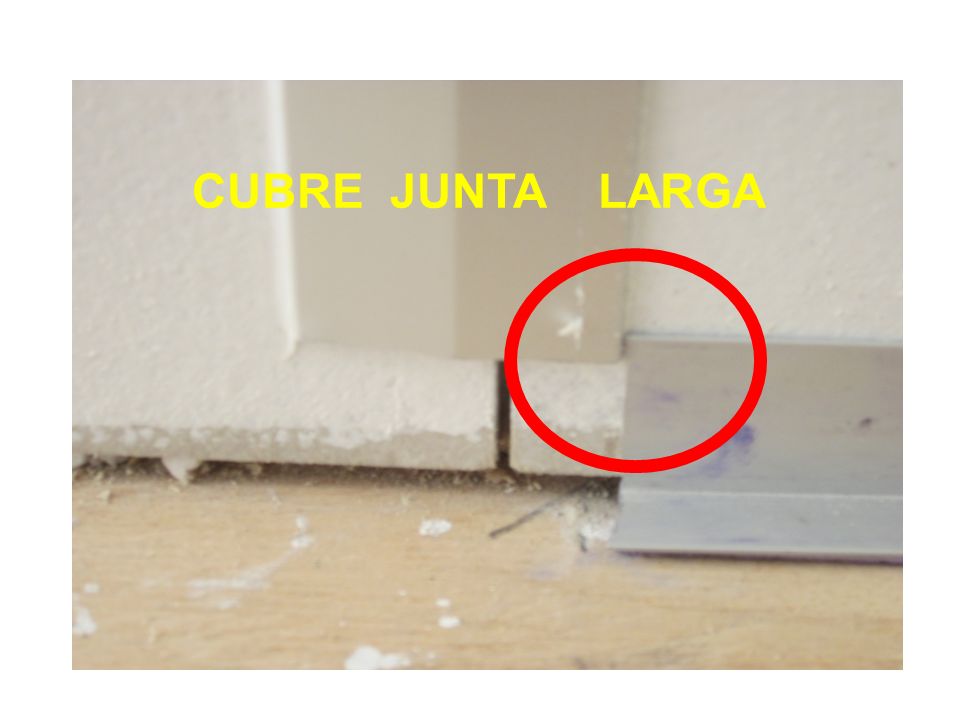

57 CUBRE JUNTA LARGA Ejemplo

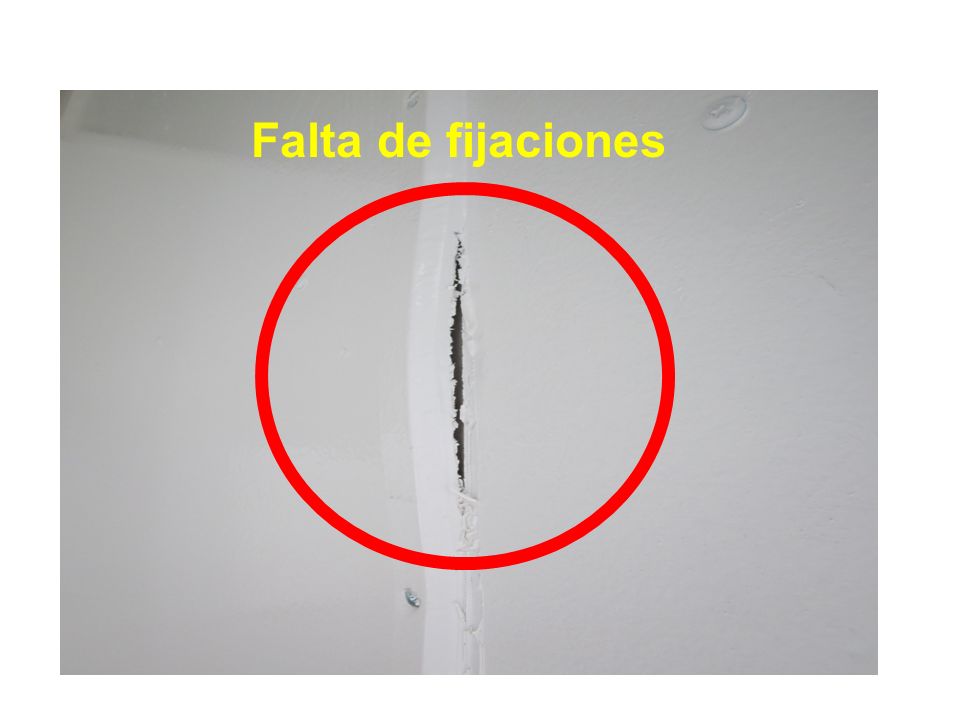

58 Falta de fijaciones

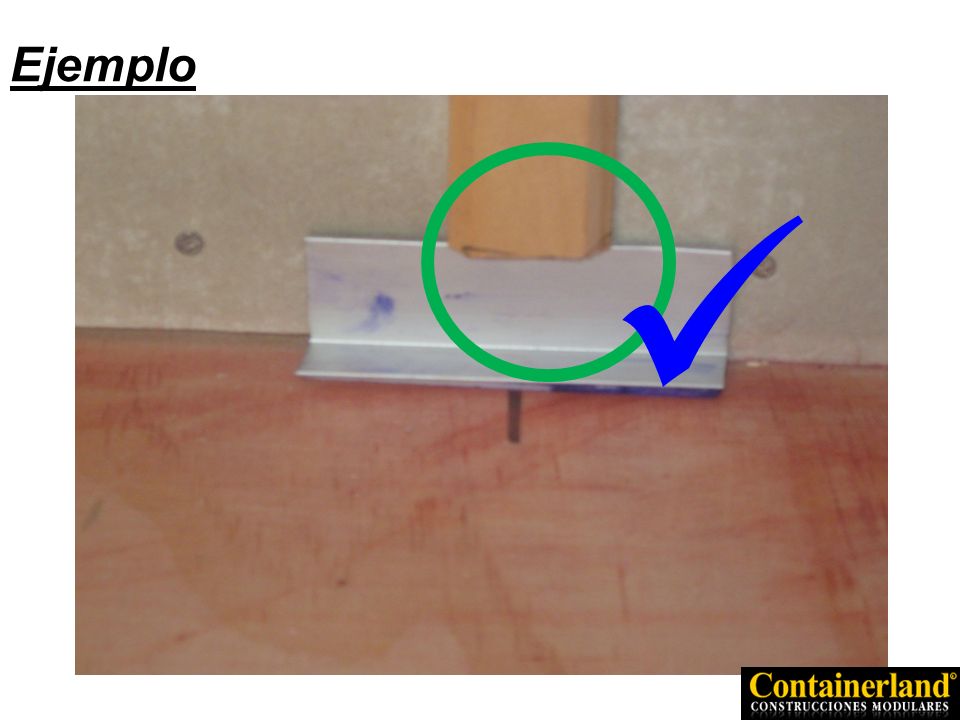

59 Ejemplo

60 Ejemplo

61 Ejemplo

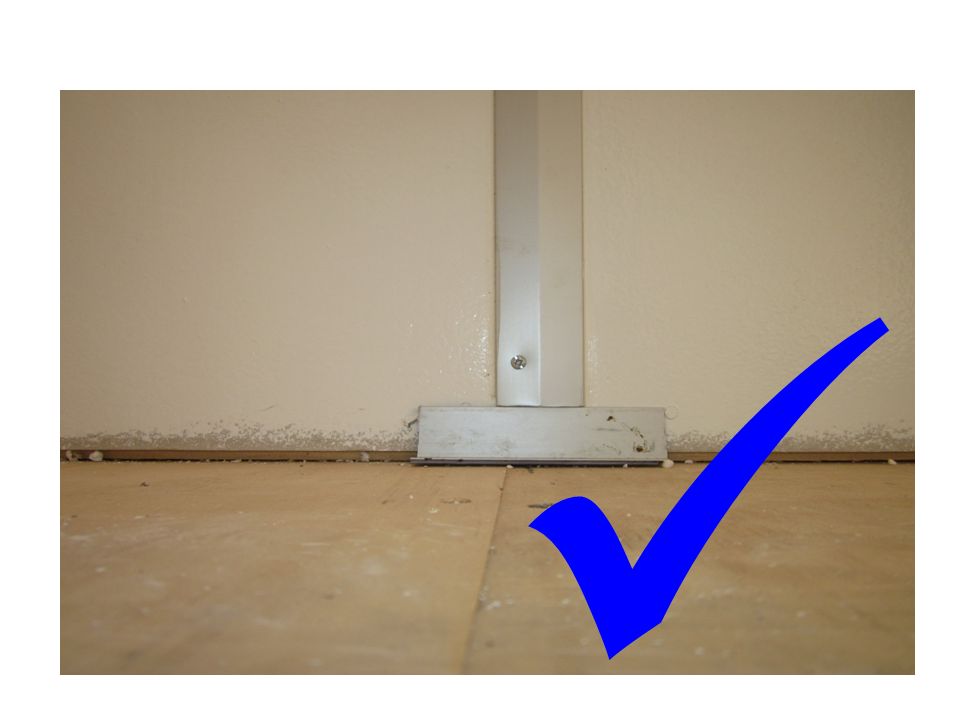

62

63 Ejemplo

64

65

66 Ejemplo

67

68

69

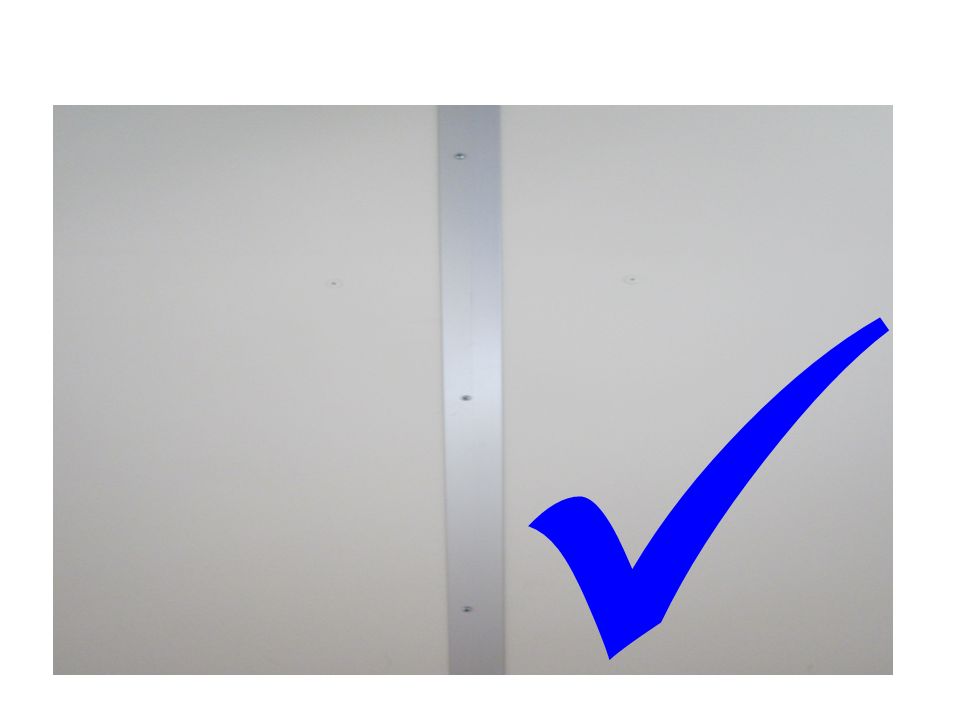

70

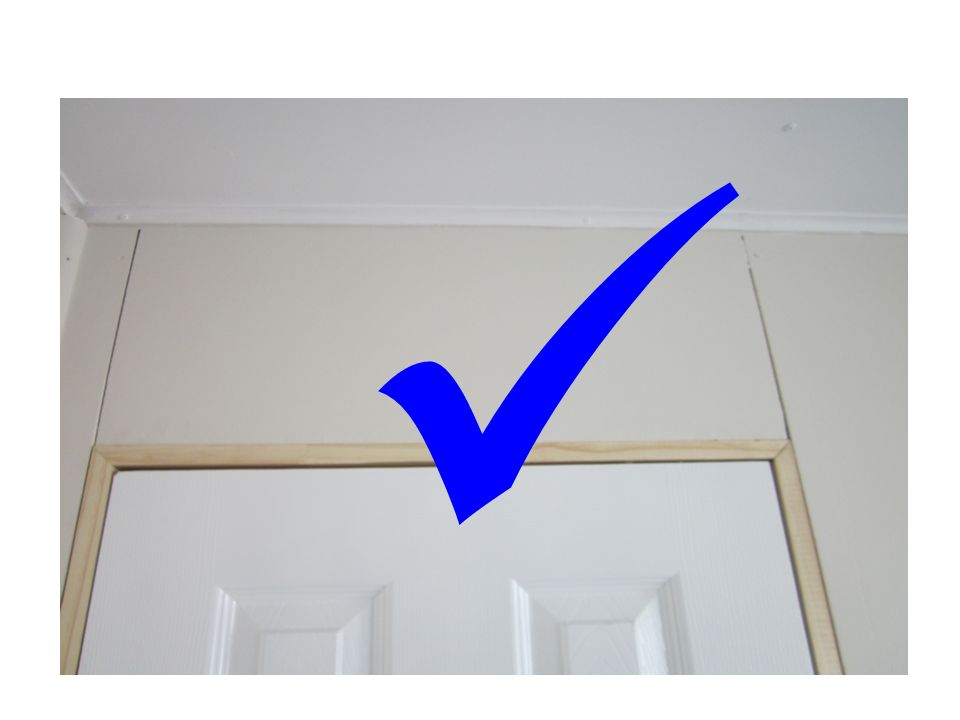

71

72

73 VANOS -CELOSÍAS

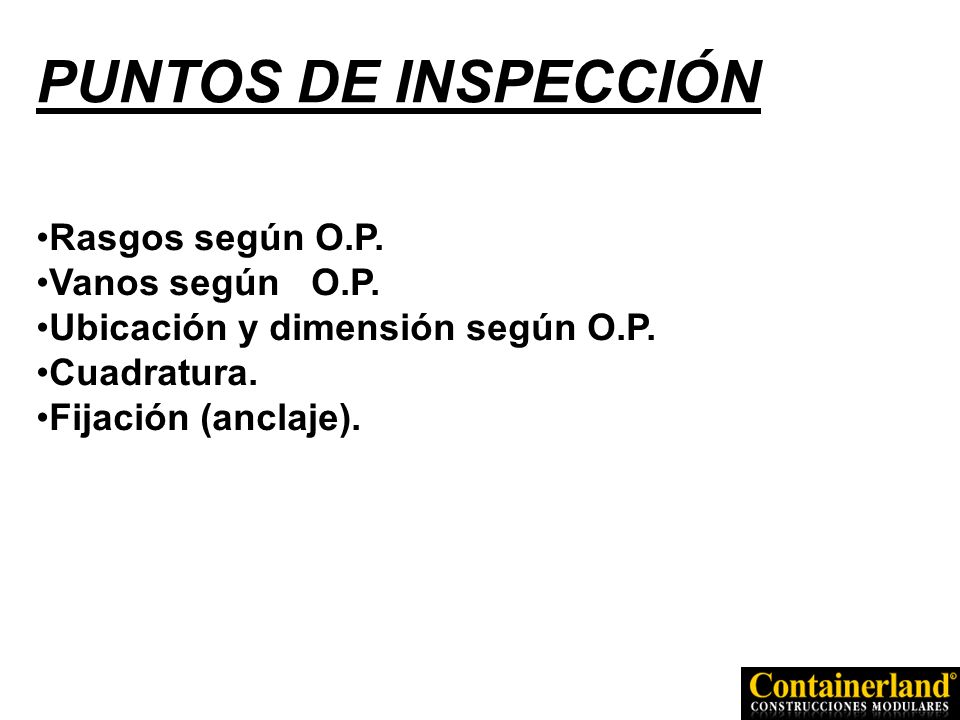

74 PUNTOS DE INSPECCIÓN Rasgos según O.P. Vanos según O.P. Ubicación y dimensión según O.P. Cuadratura. Fijación (anclaje).

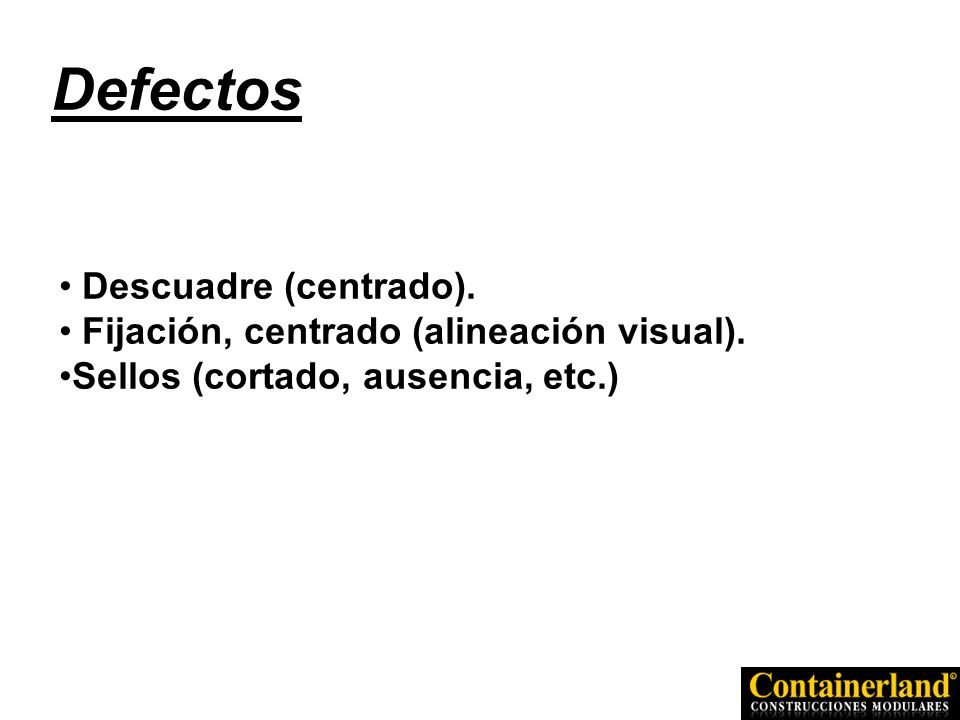

75 Defectos Descuadre (centrado). Fijación, centrado (alineación visual). Sellos (cortado, ausencia, etc.)

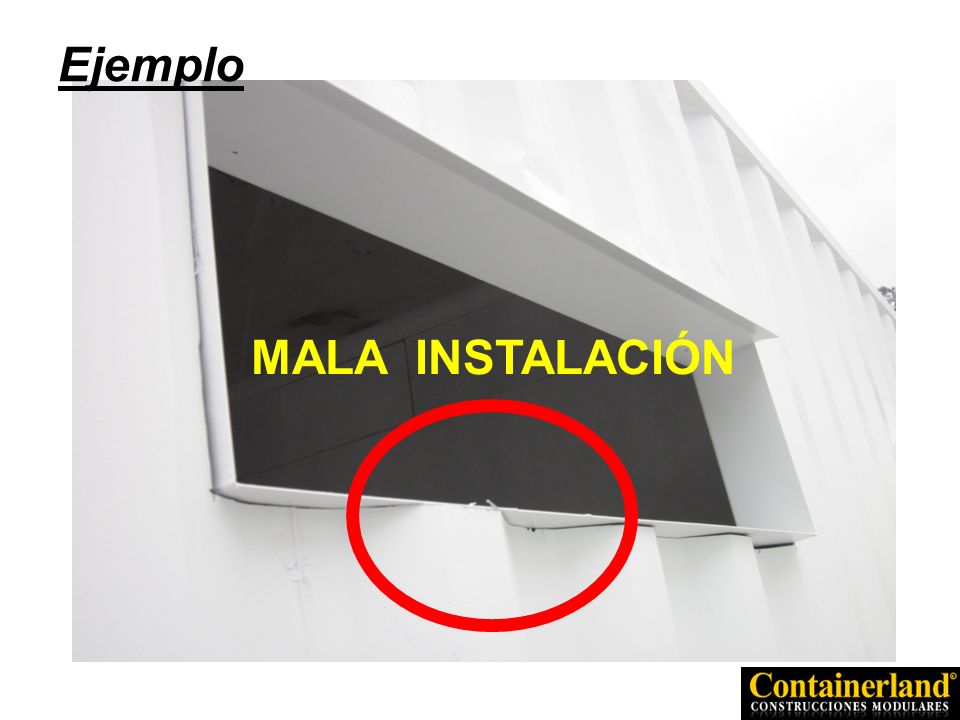

76 MALA INSTALACIÓN Ejemplo

77 Ejemplo

78
