0 Tipos de Inversores por su voltaje:

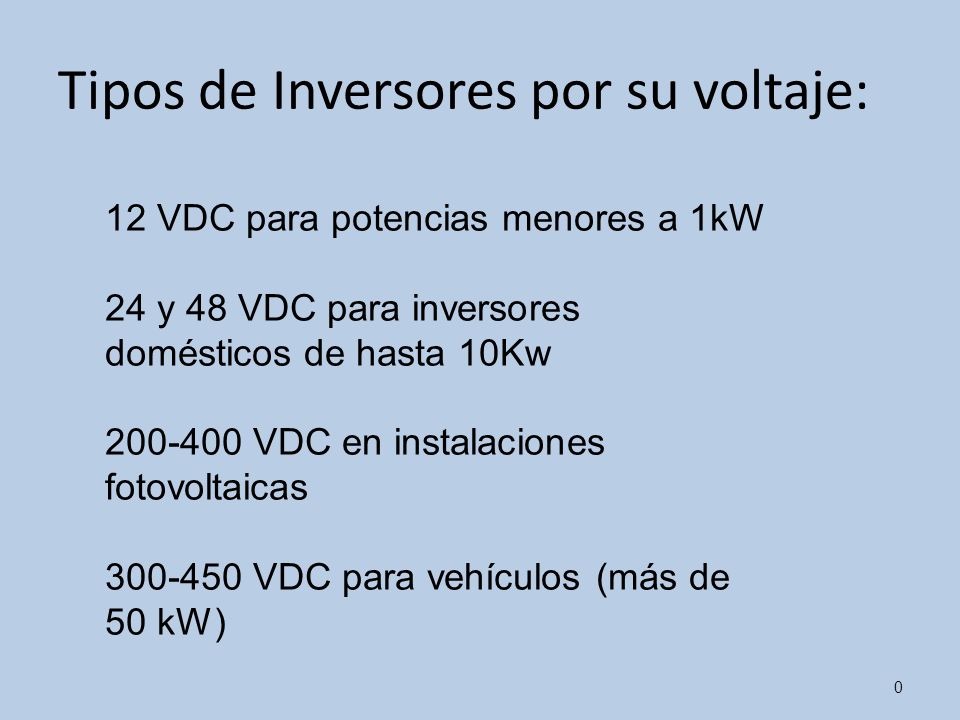

12 VDC para potencias menores a 1kW 24 y 48 VDC para inversores domésticos de hasta 10Kw VDC en instalaciones fotovoltaicas VDC para vehículos (más de 50 kW)

1 Especificaciones básicas:

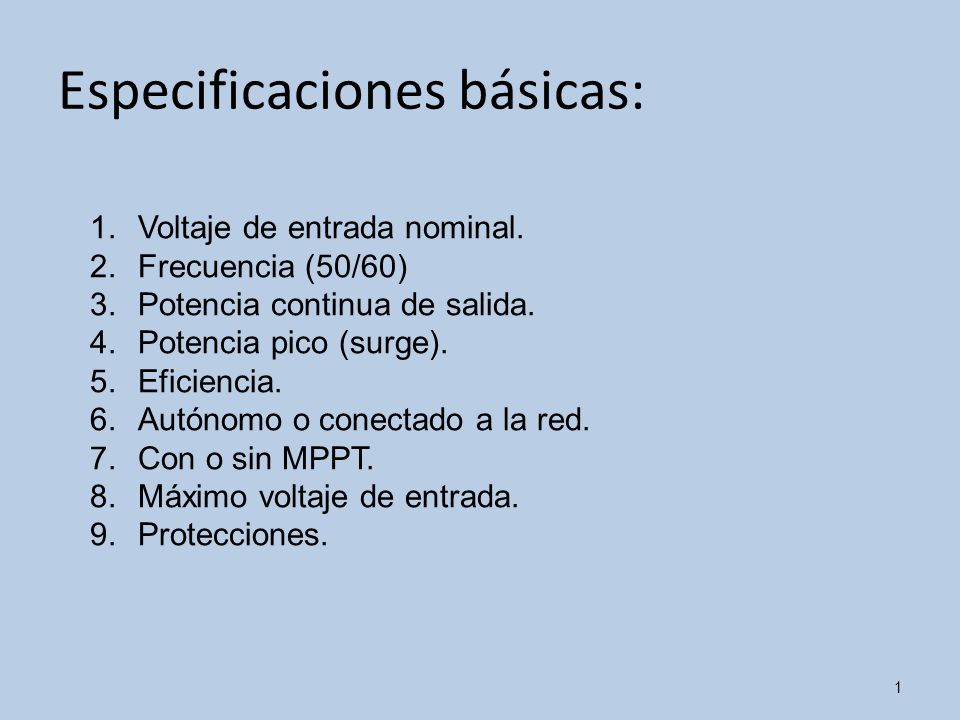

Voltaje de entrada nominal. Frecuencia (50/60) Potencia continua de salida. Potencia pico (surge). Eficiencia. Autónomo o conectado a la red. Con o sin MPPT. Máximo voltaje de entrada. Protecciones.

2 Tipos de Inversores por su salida:

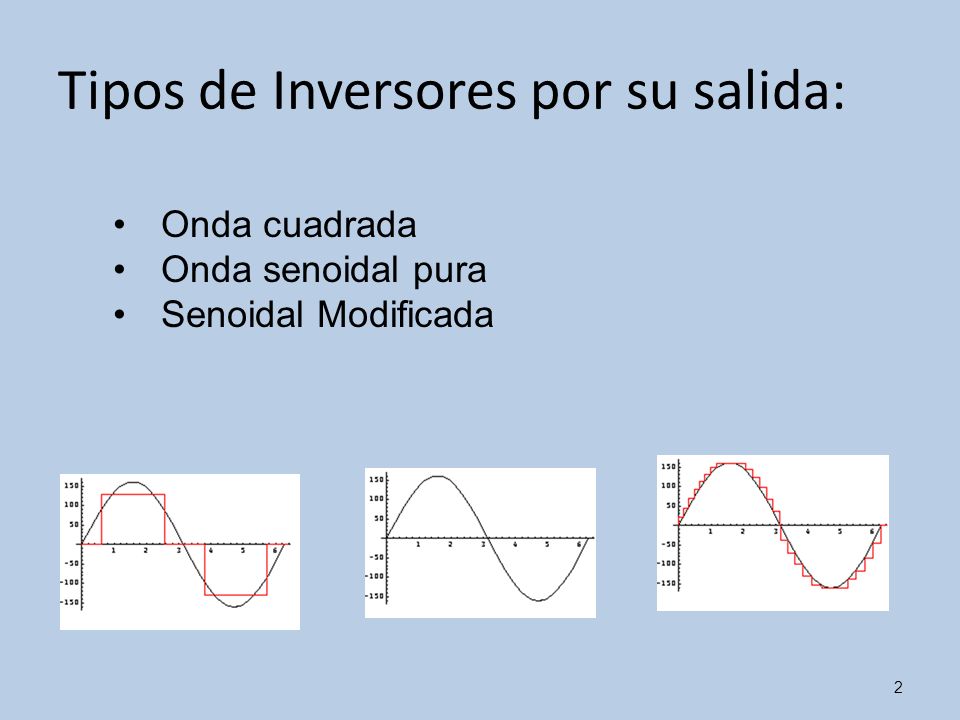

Onda cuadrada Onda senoidal pura Senoidal Modificada

3 Inversor, la idea básica

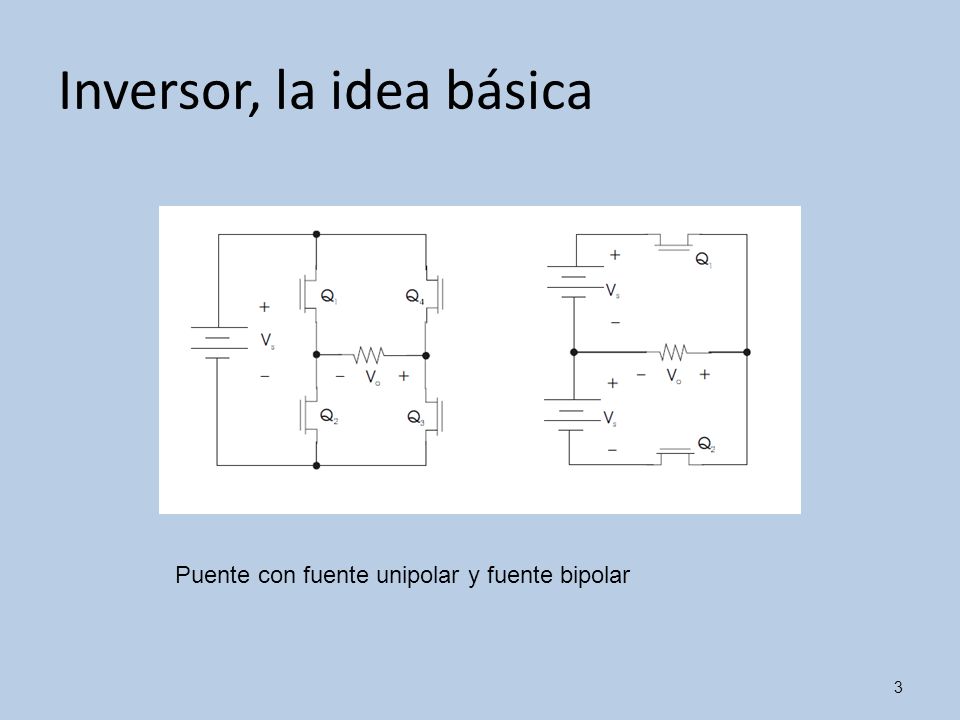

Puente con fuente unipolar y fuente bipolar

4 Inversor con transformador

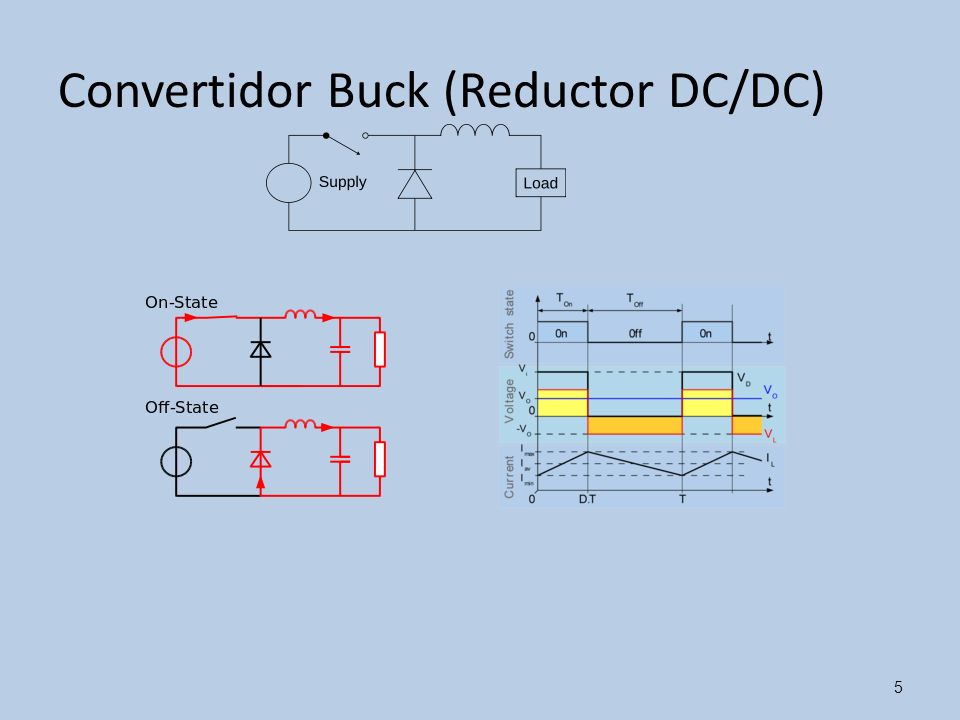

5 Convertidor Buck (Reductor DC/DC)

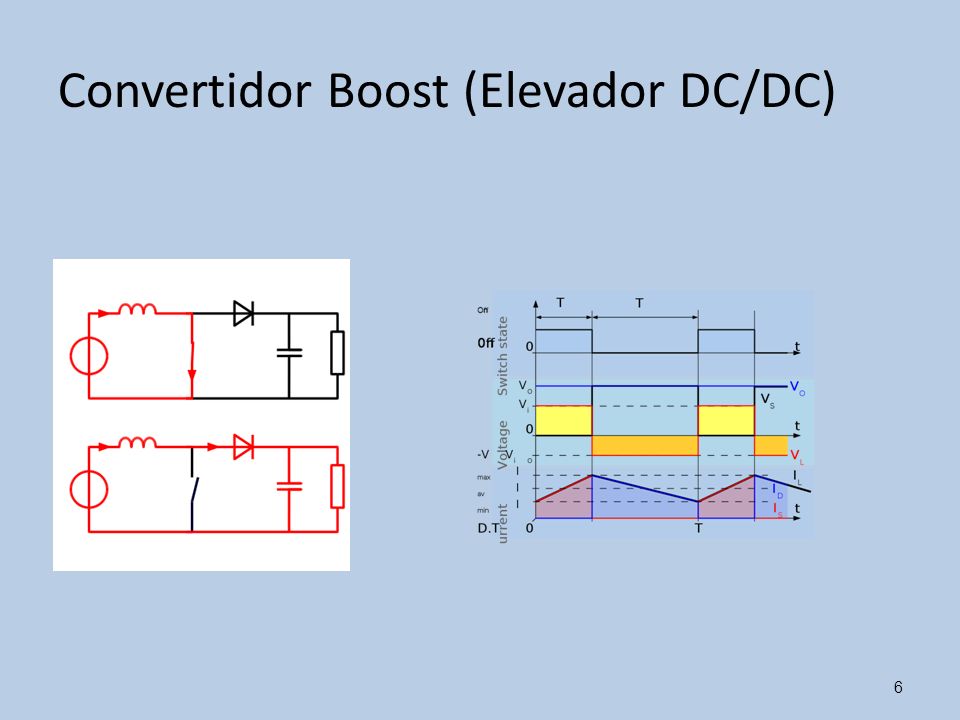

6 Convertidor Boost (Elevador DC/DC)

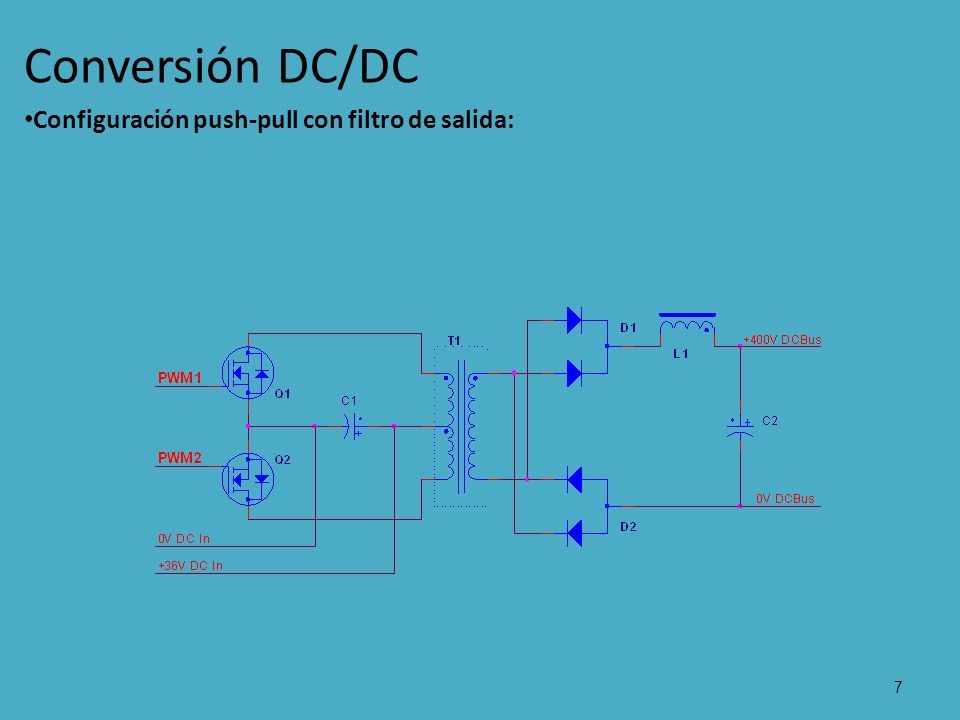

7 Conversión DC/DC Configuración push-pull con filtro de salida:

8 Convertidor push-pull

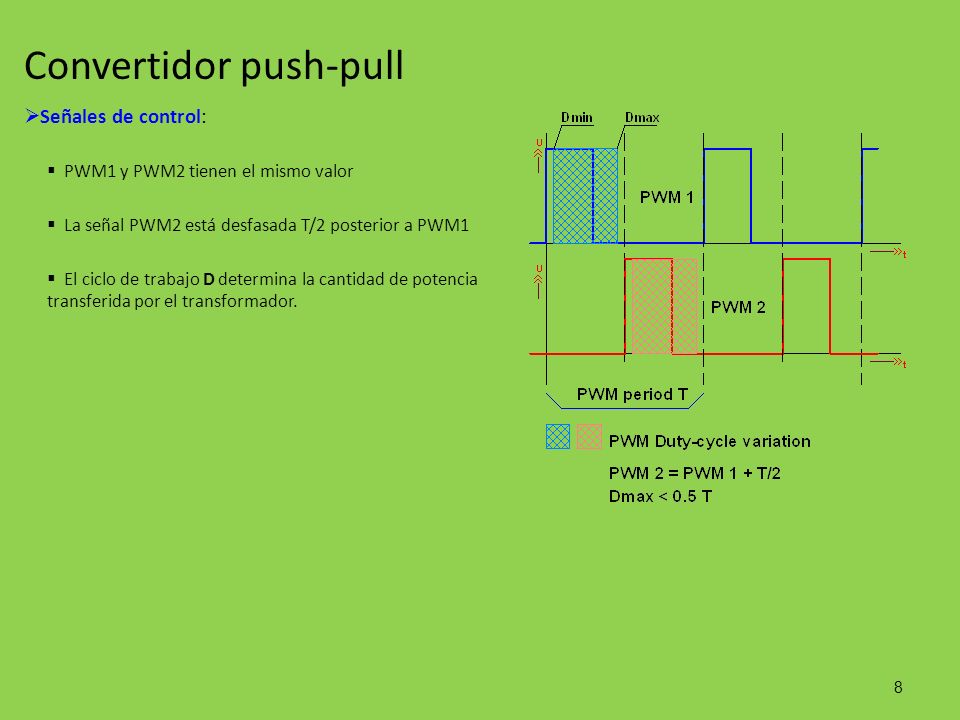

Señales de control: PWM1 y PWM2 tienen el mismo valor La señal PWM2 está desfasada T/2 posterior a PWM1 El ciclo de trabajo D determina la cantidad de potencia transferida por el transformador.

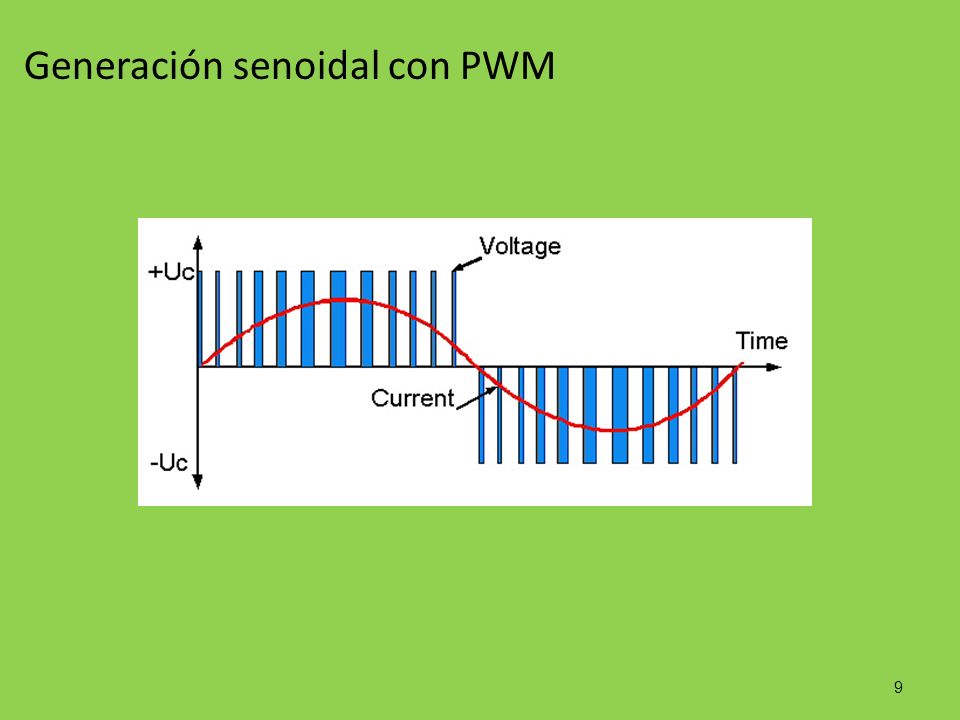

9 Generación senoidal con PWM

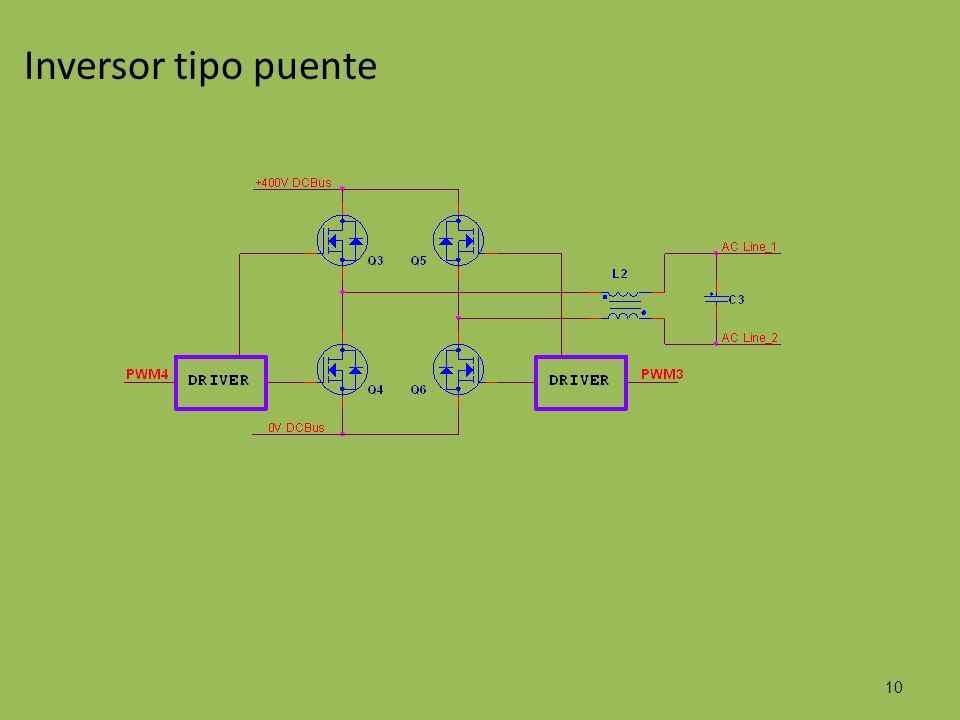

10 Inversor tipo puente

11 Esquema general de un Inversor Inteligente
