1 Universidad Veracruzana Instituto de Ingeniería Recopilación de información para tema de tesis Metodología de la Investigación Presentación: Carlos Alejandro Galván Cortés Instituto de Ingeniería / Veracruz Maestría en Ingeniería en Corrosión

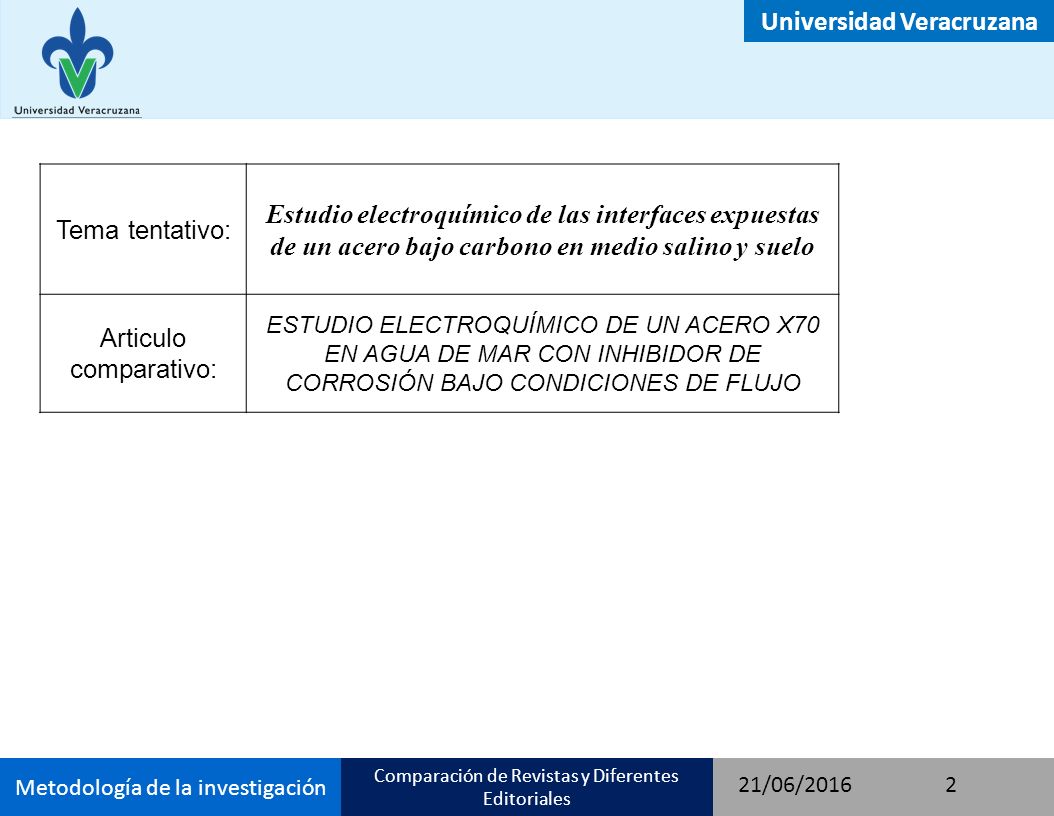

2 Metodología de la investigación Comparación de Revistas y Diferentes Editoriales Universidad Veracruzana 21/06/2016 2 Tema tentativo: Estudio electroquímico de las interfaces expuestas de un acero bajo carbono en medio salino y suelo Articulo comparativo: ESTUDIO ELECTROQUÍMICO DE UN ACERO X70 EN AGUA DE MAR CON INHIBIDOR DE CORROSIÓN BAJO CONDICIONES DE FLUJO

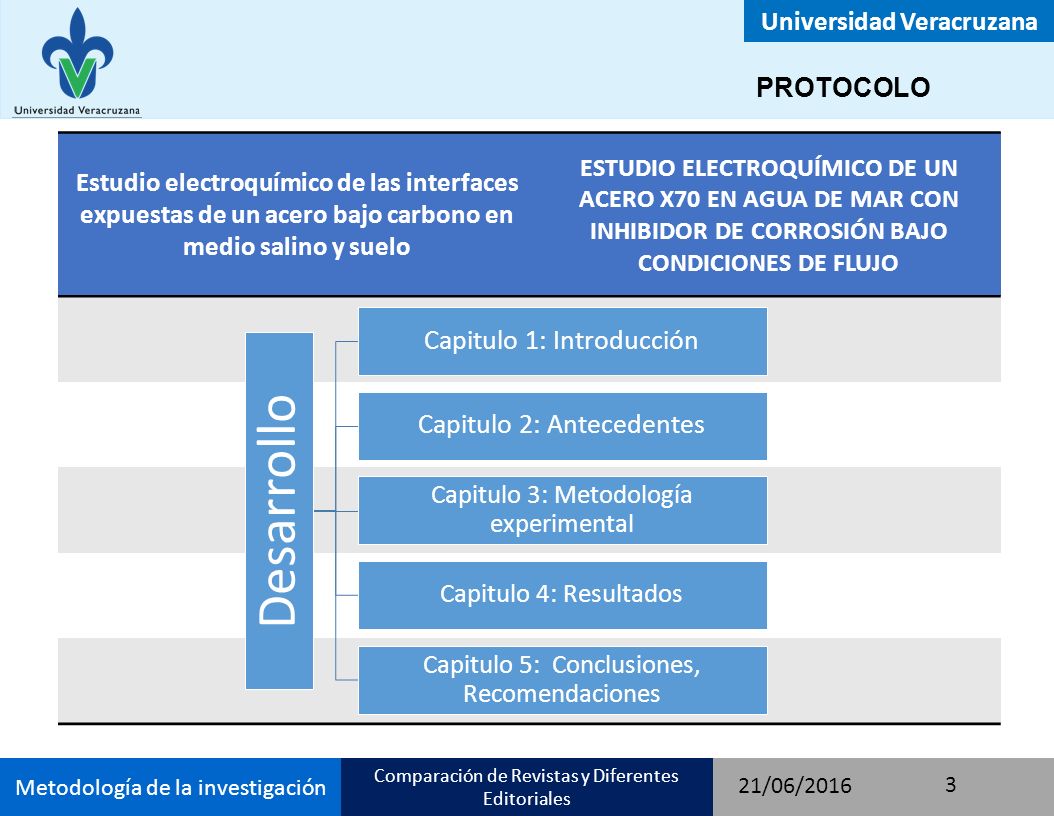

3 Metodología de la investigación Comparación de Revistas y Diferentes Editoriales Universidad Veracruzana 21/06/2016 3 PROTOCOLO Estudio electroquímico de las interfaces expuestas de un acero bajo carbono en medio salino y suelo ESTUDIO ELECTROQUÍMICO DE UN ACERO X70 EN AGUA DE MAR CON INHIBIDOR DE CORROSIÓN BAJO CONDICIONES DE FLUJO Desarrollo Capitulo 1: Introducción Capitulo 2: Antecedentes Capitulo 3: Metodología experimental Capitulo 4: Resultados Capitulo 5: Conclusiones, Recomendaciones

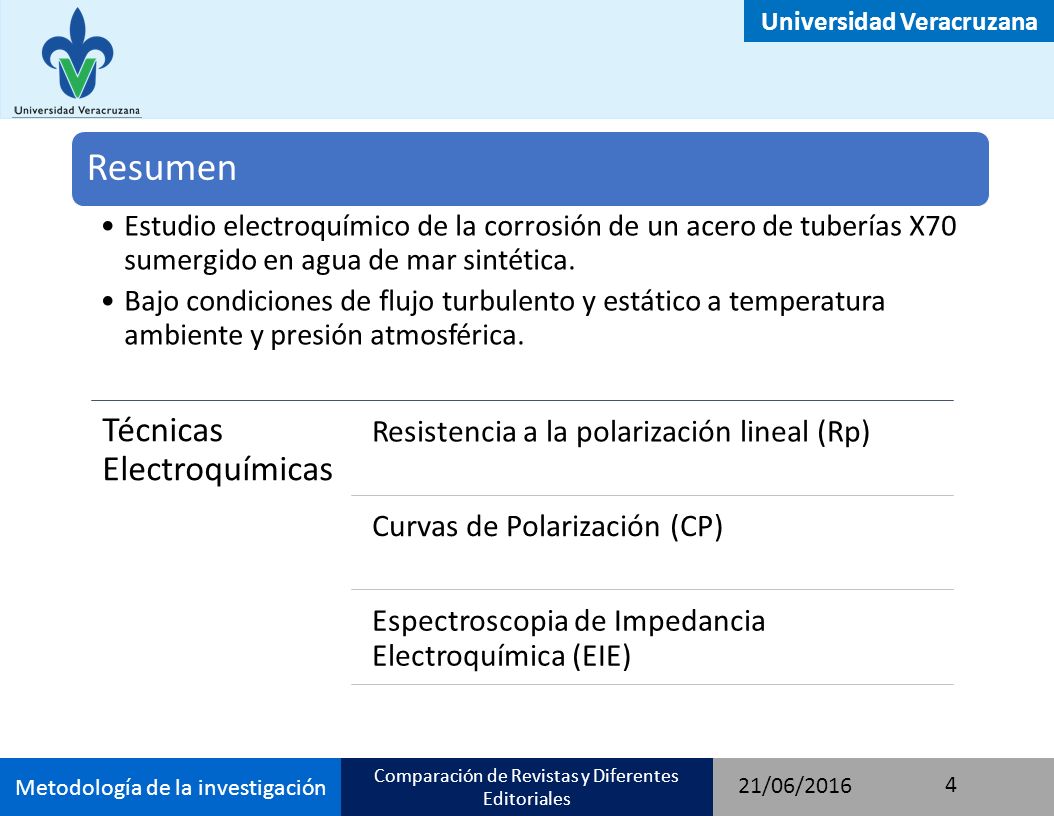

4 Metodología de la investigación Comparación de Revistas y Diferentes Editoriales Universidad Veracruzana 21/06/2016 4 Resumen Estudio electroquímico de la corrosión de un acero de tuberías X70 sumergido en agua de mar sintética. Bajo condiciones de flujo turbulento y estático a temperatura ambiente y presión atmosférica. Técnicas Electroquímicas Resistencia a la polarización lineal (Rp) Curvas de Polarización (CP) Espectroscopia de Impedancia Electroquímica (EIE)

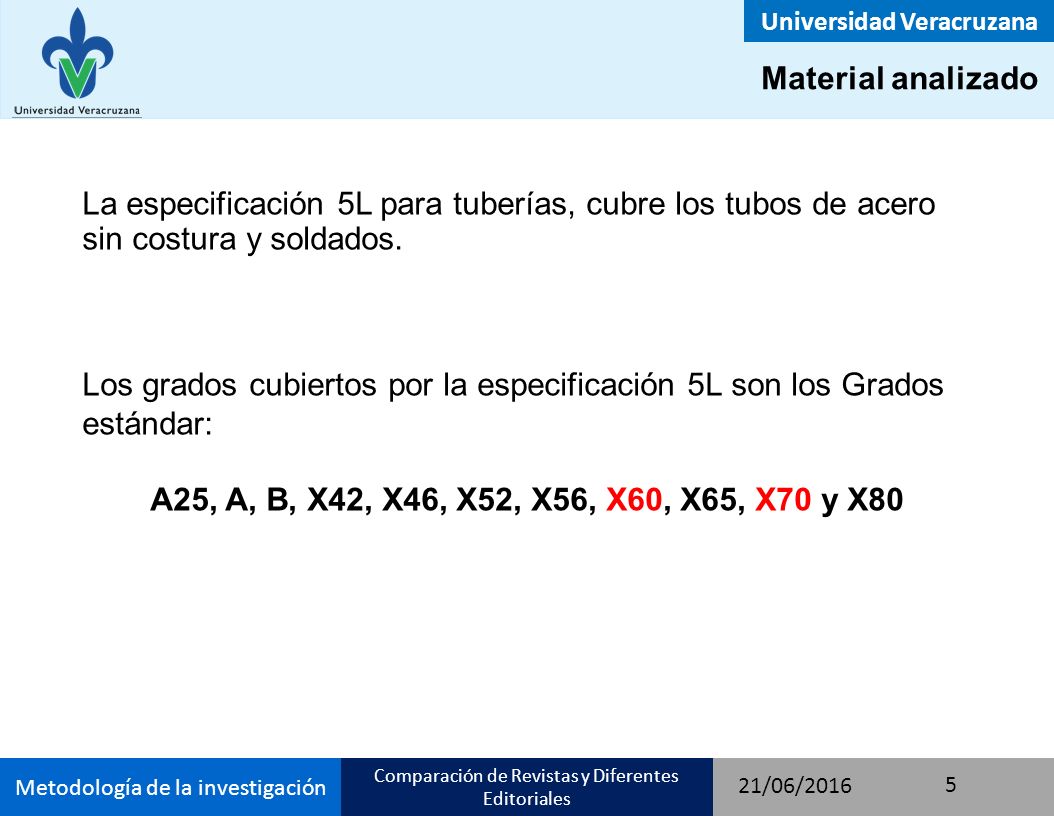

5 Metodología de la investigación Comparación de Revistas y Diferentes Editoriales Universidad Veracruzana La especificación 5L para tuberías, cubre los tubos de acero sin costura y soldados. 21/06/2016 5 Los grados cubiertos por la especificación 5L son los Grados estándar: A25, A, B, X42, X46, X52, X56, X60, X65, X70 y X80 Material analizado

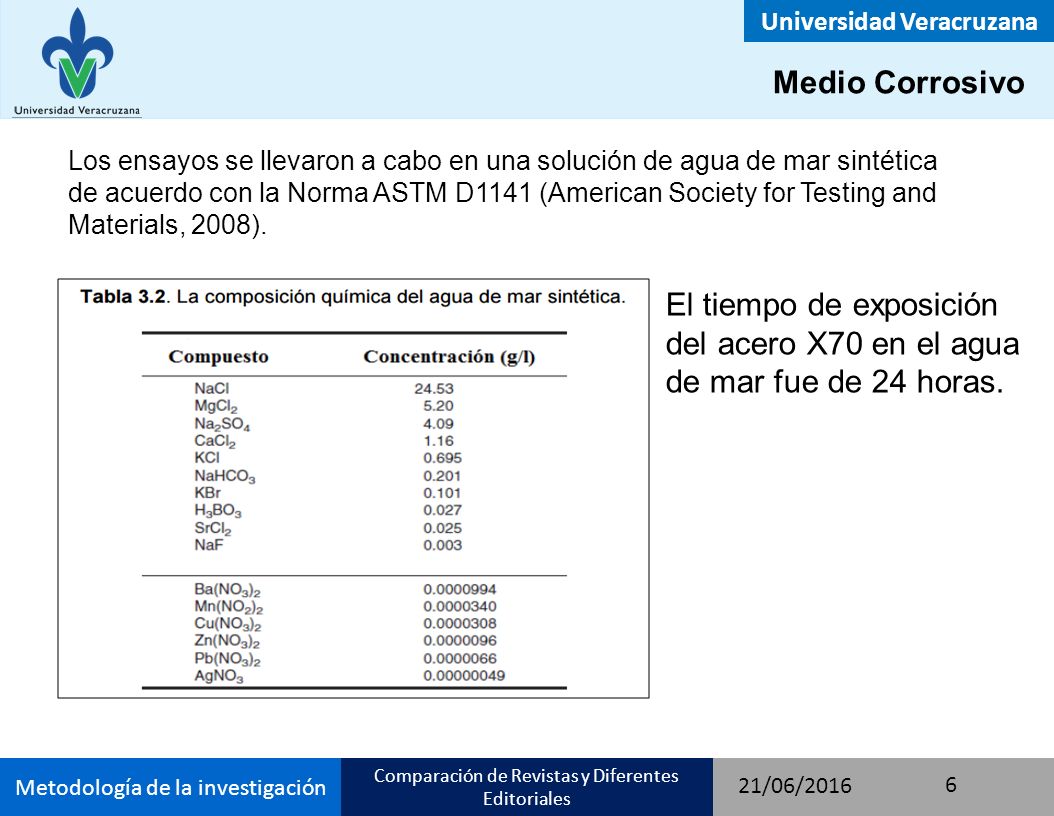

6 Metodología de la investigación Comparación de Revistas y Diferentes Editoriales Universidad Veracruzana 21/06/2016 6 Los ensayos se llevaron a cabo en una solución de agua de mar sintética de acuerdo con la Norma ASTM D1141 (American Society for Testing and Materials, 2008). El tiempo de exposición del acero X70 en el agua de mar fue de 24 horas. Medio Corrosivo

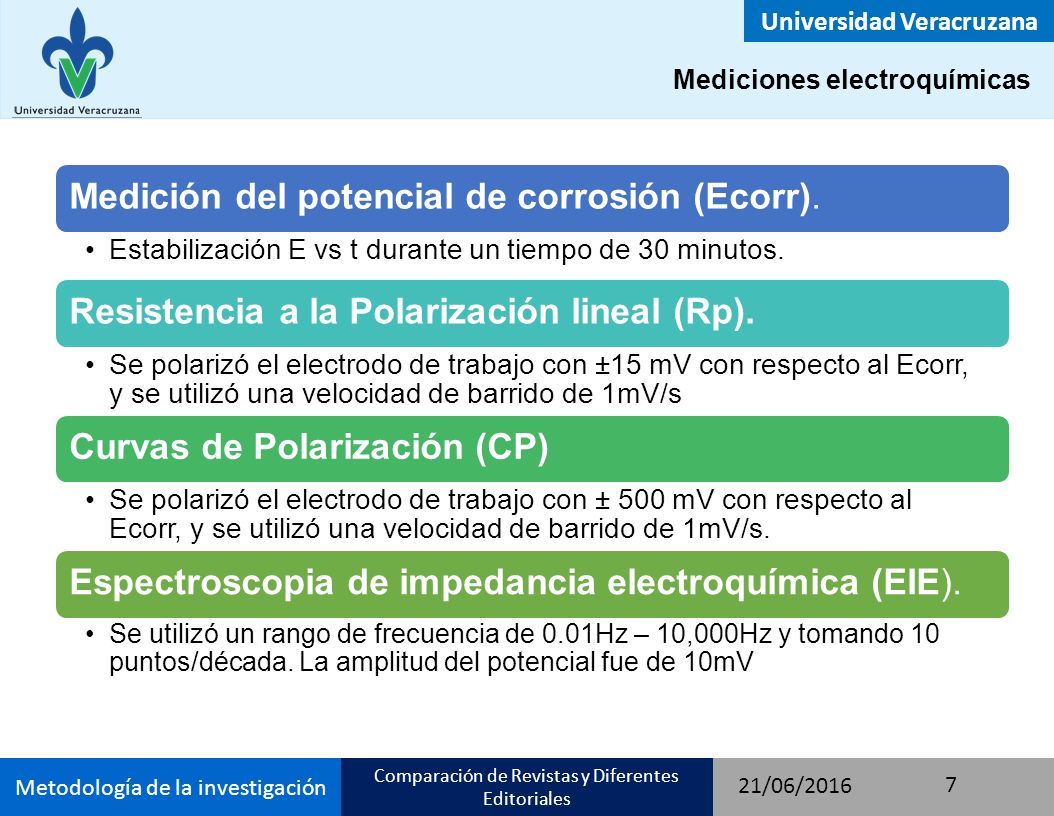

7 Metodología de la investigación Comparación de Revistas y Diferentes Editoriales Universidad Veracruzana 21/06/2016 7 Mediciones electroquímicas Medición del potencial de corrosión (Ecorr). Estabilización E vs t durante un tiempo de 30 minutos. Resistencia a la Polarización lineal (Rp). Se polarizó el electrodo de trabajo con ±15 mV con respecto al Ecorr, y se utilizó una velocidad de barrido de 1mV/s Curvas de Polarización (CP) Se polarizó el electrodo de trabajo con ± 500 mV con respecto al Ecorr, y se utilizó una velocidad de barrido de 1mV/s. Espectroscopia de impedancia electroquímica (EIE). Se utilizó un rango de frecuencia de 0.01Hz – 10,000Hz y tomando 10 puntos/década. La amplitud del potencial fue de 10mV

8 Metodología de la investigación Comparación de Revistas y Diferentes Editoriales Universidad Veracruzana 21/06/2016 8 Caracterización superficial Difracción de rayos X (DRX). El Ángulo de medida fue de 10 a 130 con un Difractómetro SIEMENS D5000. Microscopia electrónica de barrido (MEB). Aumentos de 100X, 1000X y 5000X con un Microscopio JEOL JSM-6400, por medio de un detector de electrones retrodispersados.

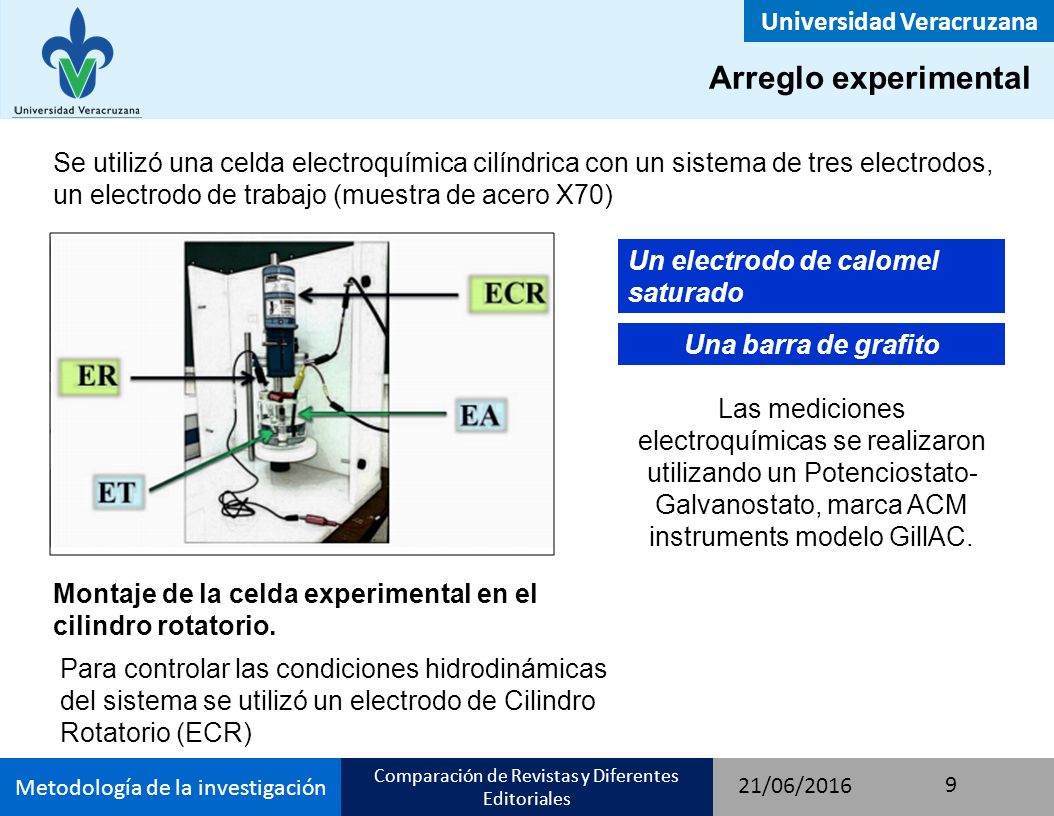

9 Metodología de la investigación Comparación de Revistas y Diferentes Editoriales Universidad Veracruzana 21/06/2016 9 Se utilizó una celda electroquímica cilíndrica con un sistema de tres electrodos, un electrodo de trabajo (muestra de acero X70) Arreglo experimental Montaje de la celda experimental en el cilindro rotatorio. Un electrodo de calomel saturado Una barra de grafito Las mediciones electroquímicas se realizaron utilizando un Potenciostato- Galvanostato, marca ACM instruments modelo GillAC. Para controlar las condiciones hidrodinámicas del sistema se utilizó un electrodo de Cilindro Rotatorio (ECR)

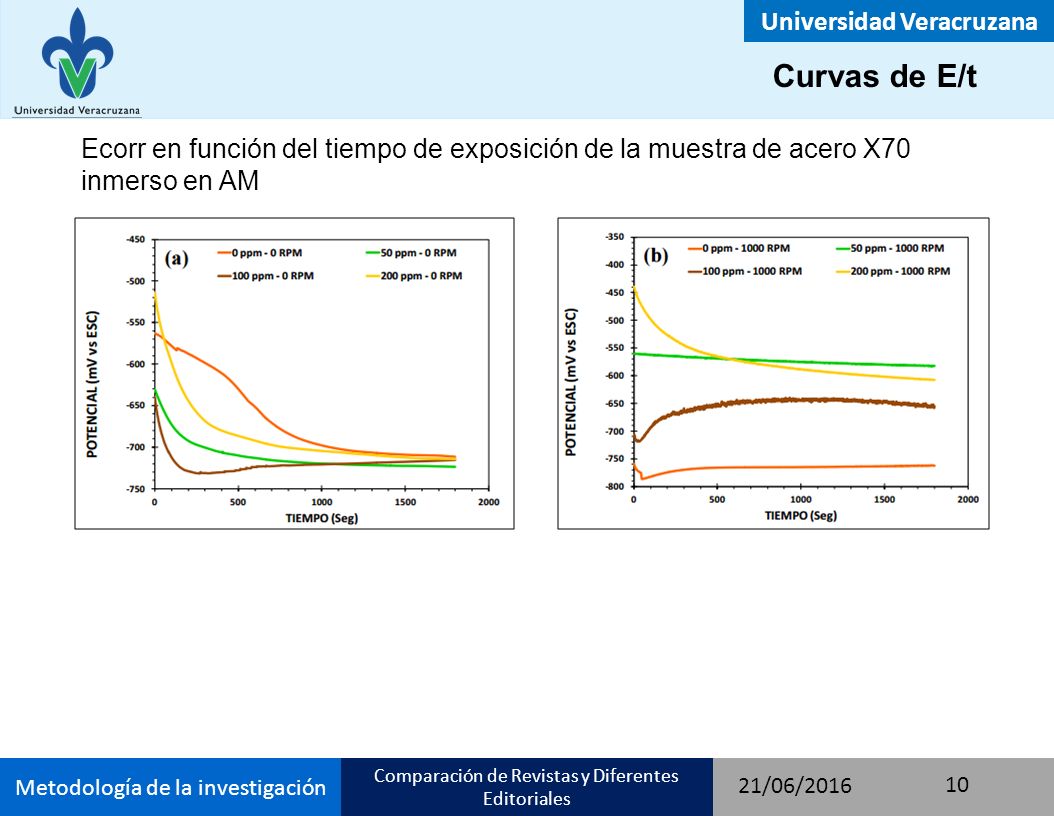

10 Metodología de la investigación Comparación de Revistas y Diferentes Editoriales Universidad Veracruzana 21/06/2016 10 Ecorr en función del tiempo de exposición de la muestra de acero X70 inmerso en AM Curvas de E/t

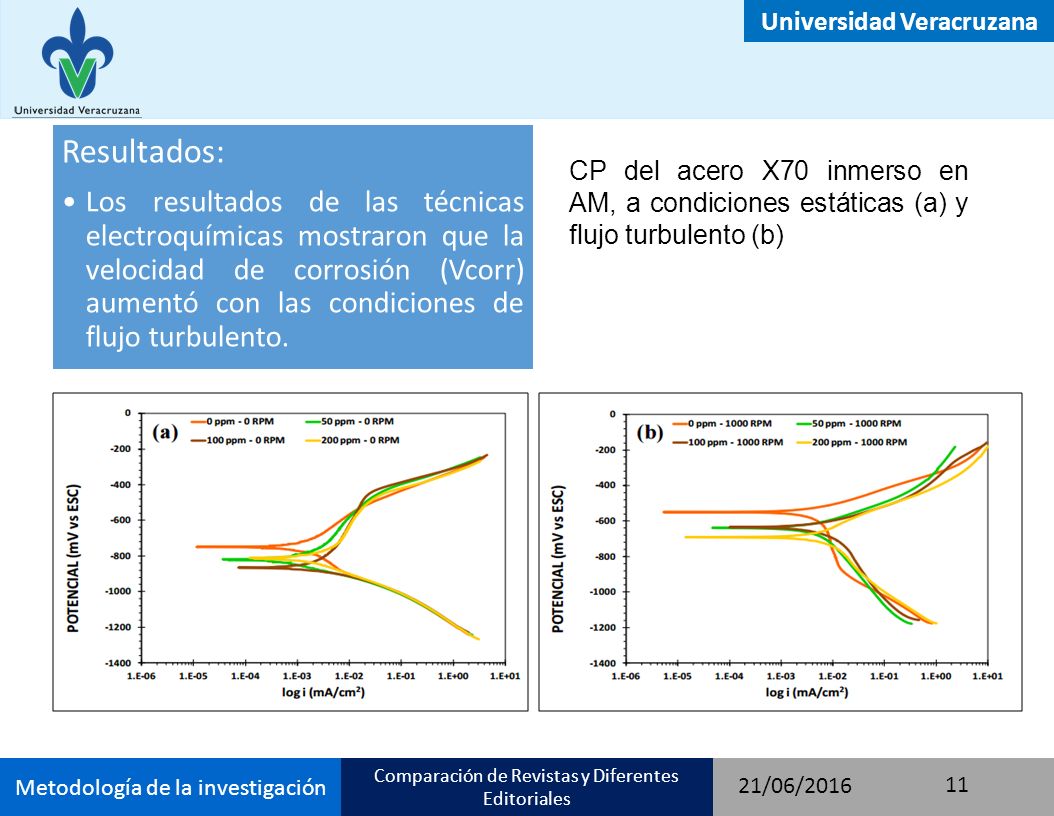

11 Metodología de la investigación Comparación de Revistas y Diferentes Editoriales Universidad Veracruzana 21/06/2016 11 Resultados: Los resultados de las técnicas electroquímicas mostraron que la velocidad de corrosión (Vcorr) aumentó con las condiciones de flujo turbulento. CP del acero X70 inmerso en AM, a condiciones estáticas (a) y flujo turbulento (b)
