Banda Ancha Residencial Segunda parte

Presentación del tema: "Banda Ancha Residencial Segunda parte"— Transcripción de la presentación:

1 Banda Ancha Residencial Segunda parte
Master de Telemática, Mondragon Unibertsitatea San Sebastián, de mayo de 2001 Rogelio Montañana Universidad de Valencia

2 Sumario Introducción Fundamentos técnicos Redes CATV ADSL y xDSL
Sistemas por microondas: LMDS Comparación de las diversas tecnologías

3 ADSL (Asymmetric Digital Subscriber Loop)
Justificación Fundamentos técnicos ADSL G.Lite RADSL Otros tipos de xDSL. VDSL ADSL en España Referencias

4 Justificación de ADSL Cable de pares: 750 millones de hogares
Redes CATV bidireccionales: 12 millones En barrios de oficinas el par telefónico a menudo es la única alternativa (CATV se ha implantado sobre todo en barrios residenciales). Existe un mercado para accesos de alta velocidad, fundamentalmente motivado por Internet

5 Fundamentos técnicos de ADSL
La limitación de los enlaces telefónicos (33,6 o 56 Kb/s) no se debe al cable de pares sino al canal de 3,3 KHz. RDSI solo consigue 64 Kb/s (también usa red telefónica). Cobre es capaz de velocidades mayores, prescindiendo del sistema telefónico. ADSL utiliza solo el bucle de abonado de la red telefónica; a partir de la central emplea una red paralela para transportar los datos. El sistema telefónico convencional está limitado por los 3,3 KHz de anchura del canal utilizado para la voz. Aún en el caso de utilizar RDSI la capacidad de un canal es de tan solo 64 Kb/s. El cable telefónico de pares que une al abonado con la central (denominado bucle de abonado) permite velocidades bastante superiores, pero la necesidad de utilizar la infraestructura telefónica a partir de la central impide el uso de canales de mayor anchura o capacidad. Cualquier tecnología que consiga una mayor capacidad del bucle de abonado deberá adoptar una de las dos estrategias siguientes: Hacer uso de múltiples canales de telefónicos para transmitir esa información hacia el destino. Esta es la aproximación adoptada por RDSI (el acceso básico consigue 128 Kb/s usando dos canales). Disponer en la central de un acceso a una red de datos independiente del sistema telefónico que no esté sujeta a las limitaciones de éste. Esto es lo que hacen las tecnologías xDSL.

6 Fundamentos técnicos de ADSL
ADSL utiliza frecuencias a partir de KHz para ser compatible con el teléfono analógico (0-4 KHz). No es compatible con RDSI (80 KHz). Comunicación es full dúplex. Para evitar ecos y NEXT generalmente se asigna un rango de frecuencias distinto en ascendente y descendente. Se reserva una anchura mayor al descendente (1000 KHz) que al ascendente (100 KHz) . La comunicación es asimétrica. Para reducir el crosstalk se pone el canal ascendente en las frecuencias mas bajas. ADSL es un servicio de datos y vídeo digital, pero no está pensado para sustituir al servicio de voz. Para que sea compatible con la telefonía analógica, que emplea frecuencias por debajo de 4 KHz, ADSL utiliza frecuencias superiores a 32 KHz.RDSI utiliza frecuencias de hasta 80 KHz, por lo que para que coexista con ADSL es necesario desplazar hacia arriba el espectro de frecuencias de ADSL. ADSL suministra una comunicación full dúplex. Para simplificar su implementación generalmente se emplea un rango de frecuencias distinto para cada sentido; esto evita interferencias entre la señal de ida y de vuelta, y los problemas producidos por ecos de la señal transmitida. En total se utiliza un ancho de banda de 1 MHz aproximadamente. Como interesa una comunicación asimétrica el rango de frecuencias se reparte de forma desigual, asignando una parte mucho mayor a la comunicación descendente. Además de que para la mayoría de aplicaciones interesa así, técnicamente es mas fácil implementar un reparto asimétrico que uno simétrico o con la asimetría opuesta, ya que la interferencia inducida por señales paralelas de gran ancho de banda en el lado del usuario es muy baja al tratarse de diferentes viviendas; si las señales de gran ancho de banda fuera en sentido ascendente la interferencia entre diferentes usuarios sería excesiva, ya que todos confluyen en el equipo de la central telefónica.

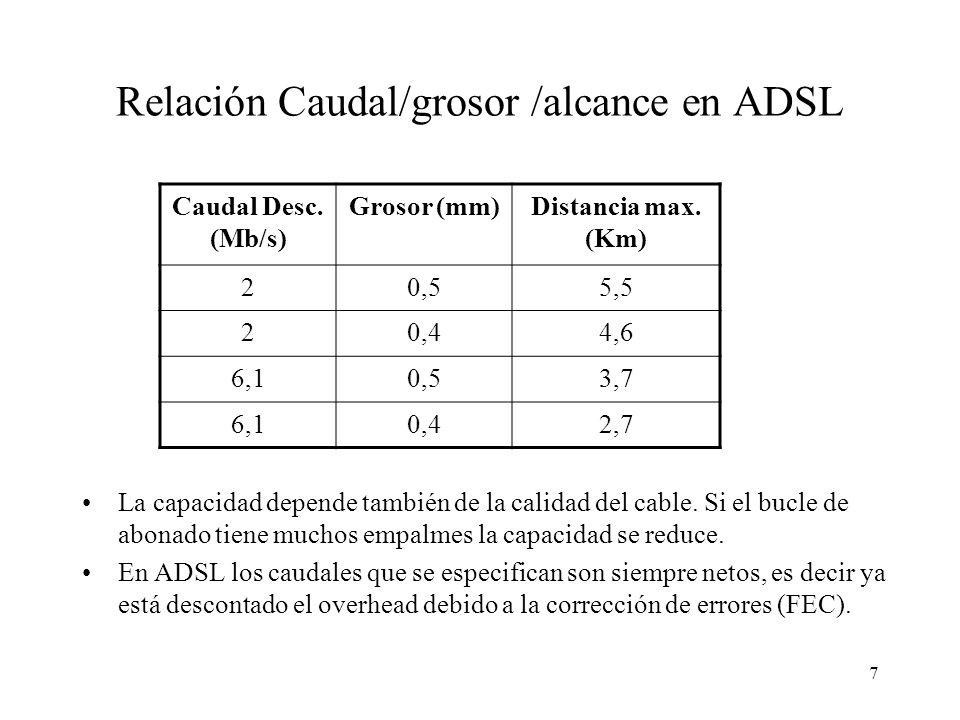

7 Relación Caudal/grosor /alcance en ADSL
Caudal Desc. (Mb/s) Grosor (mm) Distancia max. (Km) 2 0,5 5,5 0,4 4,6 6,1 3,7 2,7 La capacidad depende también de la calidad del cable. Si el bucle de abonado tiene muchos empalmes la capacidad se reduce. En ADSL los caudales que se especifican son siempre netos, es decir ya está descontado el overhead debido a la corrección de errores (FEC).

8 Atenuación en función de la frecuencia para un bucle de abonado típico
Frecuencia (KHz) 100 200 300 400 500 600 700 800 900 1000 -20 -40 Atenuación (dB) 3,7 Km -60 Uno de los mayores problemas de ADSL es la enorme variación que se produce en las características de la onda electromagnética transmitida en el cable de pares cuando se utiliza un ancho de banda grande. En la figura se muestra la evolución de la atenuación con la frecuencia para dos casos concretos: un bucle de abonado de 3,7 Km de longitud y uno de 5,5 Km, distancia máxima a la que puede funcionar ADSL. Como puede apreciarse en la gráfica se llegan a dar niveles de atenuación de la señal de más de 90 dB, que representa una atenuación de mil millones de veces respecto a la potencia de la señal original. 5,5 Km -80 -100 -120

9 (instalaciones anteriores)
Bucle de abonado típico Puentes de derivación (instalaciones anteriores) Central Telefónica 200 m 0,4 mm 1600 m 0,5 mm 60 m 0,4 mm 1200 m 0,4 mm 1300 m 0,4 mm 1100 m 0,4 mm En esta figura puede verse un caso típico de bucle de abonado con los diversos elementos que perjudican la propagación de la señal ADSL. En primer lugar tenemos el cable de alimentación que sale de la Central. Este cable es de diámetro 26 (0,4 mm) en vez de la habitual de 24 (0,5 mm) debido a que incluye muchos pares en el mismo grupo. En algún punto del cable de alimentación se empalma el cable de distribución que recorrerá la calle. Este mazo, que tiene menos pares que el cable de alimentación, recorrerá toda la calle y a sus diferentes pares se irán conectando los teléfonos de los abonados mediante cables de suministro (‘bridge taps’). Un detalle importante a tener en cuenta es que el cable de distribución nunca se corta, cuando se conecta un nuevo abonado se hace empalmando el cable que le conecta mediante un puente a un par libre en el cable de distribución (y empalmando el par correspondiente en el par de alimentación) ; después cuando ese abonado se da de baja el par correspondiente del cable de distribución queda libre para conectar a otro abonado, pero no se retira normalmente el cable de suministro, ya que no es necesario. El resultado de esta práctica, habitual en todas las compañías telefónicas, es que los bucles de abonado típicamente contienen varios cambios de diámetro y acumulan cables de derivación que no van a ninguna partes; además suele haber poca o ninguna documentación al respecto. Todas estas ‘imperfecciones’ degradan de forma notable la calidad de la señal a las altas frecuencias a las que trabaja ADSL. Empalme 150 m 0,4 mm Cable de Alimentación Cable de Distribución Abonado

10 Problemas de ADSL Algunos usuarios (10%) se encuentran a más de 5,5 Km de una central telefónica. A veces (5%) a distancias menores no es posible la conexión por problemas del bucle (empalmes, etc.). No es posible asegurar a priori la disponibilidad del servicio, ni el caudal máximo disponible. Hay que hacer pruebas para cada caso. ADSL sufre interferencias por emisiones de radio de AM (onda media y onda larga). Se estima que el 10% de los usuarios de telefonía no puede utilizar ADSL porque su bucle de abonado tiene una longitud mayor de 5,5 Km. En otro 5% la baja calidad del cable (debido a cambios de grosor, empalmes, etc) impide disponer del servicio. A veces los problemas son resolubles y el servicio puede ofrecerse después de acondicionar el bucle del abonado. Aunque el 85% de los usuarios de telefonía si puede utilizar ADSL no es posible dar garantías a priori, ni saber cual será la velocidad máxima utilizable, es preciso hacer pruebas y mediciones en cada caso. Esta incertidumbre es el principal problema de ADSL, ya que no se puede asegurar de antemano la disponibilidad del servicio. Además el rendimiento puede variar con el tiempo en función de condiciones ambientales y factores ajenos al abonado. En el caso de RADSL las variaciones pueden producirse incluso en una misma sesión. Otro inconveniente de ADSL es su sensibilidad a interferencias externas, sobre todo las producidas por la radiodifusión AM de onda larga y onda media, que caen dentro del rango de frecuencias utilizado por ADSL. Dado que el cable utilizado no es coaxial y que la señal en el receptor es extremadamente débil ADSL es especialmente sensible a cualquier tipo de interferencias.

11 Atenuación de la señal descendente en ADSL
3 Km 1 Km A B Central Telefónica Esta figura compara la atenuación por la distancia en el canal descendente de una red ADSL para dos abonados que denominaremos A y B. Se supone que los dos dependen de la misma central y que sus bucles de abonado discurren por un mismo cable de distribución, es decir por la misma manguera de cable de pares, pero que se encuentran a diferentes distancias de la central teelfónica, concretamente a 1 y a3 Km de distancia respectivamente. Si suponemos que la atenuación del cable es de 20 dB/Km podemos calcular fácilmente la atenuación que sufrirá la señal en cada caso, que será 20dB (es decir –20 dB) para A y 60 dB para C. Evidentemente C no podrá optar a la misma calidad de servicio que A, ya que la mayor atenuación limitará el caudal máximo a valores inferiores. Sin embargo desde el punto de vista de la interferencia relativa de una señal con otra (para el tramo de cable en que ambas viajan juntas) la situación es simétrica, ya que la intensidad de la señal de A y de B en el primer kilómetro de cable es comparable. Dicho de otro modo, la misma interferencia sufre A por culpa de la señal de B que B por culpa de la señal de A. Atenuación: 20 dB/Km 0 dB -20 dB -60 dB

12 Atenuación de la señal ascendente en ADSL
3 Km 1 Km A B Central Telefónica En cambio, si comparamos lo que ocurre con el sentido ascendente observaremos que para cuando llegan a la central las señales de A y B la señal de ha viajado durante 1 Km en paralelo con la señal de B disfrutando de una intensidad 40 dB superior. En este caso la interferencia que A induce en B es mucho mayor que la que B induce en A. Esta asimetría entre lo que ocurre en el sentido descendente y ascendente es una de las razones técnicas que hacen que el canal ascendente tenga un menor caudal que el descendente, y es simplemente una consecuencia de que la topología de la red no es simétrica, ya que en el sentido descendente hay un emisor comúna todos los receptores, mientras que en el ascendente los emisores se encuentran dispersos en un rango de distancias muy amplio respecto al receptor. Atenuación: 20 dB/Km A -20 dB 0 dB B -60 dB -40 dB 0 dB Competencia desigual

13 Configuración de una conexión ADSL
Central Telefónica Domicilio del abonado Teléfonos analógicos Bajas Frecuencias Red telefónica analógica Switch telefónico Bucle de Abonado (5,5 Km máx.) Splitter Splitter Altas Frecuencias Para reducir la interferencia entre las señales de alta frecuencia de ADSL y las de baja frecuencia del servicio telefónico, cuando se instala una línea ADSL se pone en el acceso a la vivienda un separador de frecuencias. Este separador (también llamado ‘splitter’ de su nombre en inglés) está formado por un filtro de altas frecuencias al que se conecta el teléfono y uno de bajas frecuencias al cual se conecta el módem ADSL. Con la misma finalidad que en la vivienda, en la central telefónica también se coloca un divisor de frecuencias al bucle de abonado. La salida de baja frecuencia se conecta al conmutador telefónico tradicional y la de alta frecuencia al DSLAM (DSL Access Multiplexor) que es el dispositivo que contiene los módems ADSL de los usuarios. El módem ADSL se denomina también ATU-R (ADSL Transmission Unit- Remote). EL DSLAM se llama también ATU-L (ADSL Transmission Unit-Local). Las conexiones ADSL son siempre punto a punto, no hay medio compartido; por tanto el DSLAM ha de contener un módem ADSL por cada usuario conectado al servicio. Internet DSLAM (ATU-C) Modem ADSL (ATU-R) Ordenador DSLAM: DSL Access Multiplexor ATU-C: ADSL Transmission Unit - Central ATU-R: ADSL Transmission Unit - Remote

14 Esquema de conexión ADSL en una central telefónica
Splitter Central telefónica Oficina Principal de la Empresa Conmutador ATM Red ATM Hogar DSLAM Conmutador telefónico Internet El DSLAM se conecta normalmente a un conmutador ATM, a través del cual el usuario podrá tener acceso al proveedor de Internet con el que haya contratado el servicio. También es posible tener conexiones de red privada virtual, por ejemplo para teletrabajadores que quieran acceder a la red corporativa de su empresa a través de la conexión ADSL. ISP Pequeña Oficina Red telefónica

15 Comparación de la Conexión a Internet mediante ADSL y por red telefónica conmutada
Splitter Central telefónica Conmutador ATM Usuario ADSL DSLAM Internet Conmutador telefónico ISP Este esquema muestra a título comparativo como se conectaría a Internet un usuario de ADSL frente a uno de red telefónica convencional. Aunque en el ejemplo se supone que el usuario de red telefónica utiliza una conexión analógica la figura sería prácticamente la misma si se utilizara la RDSI. La principal ventaja de ADSL frente a una conexión tradicional es la no utilización de la red telefónica. Esto supone un considerable ahorro de recursos, y evita la tarificación por tiempo a la que esta sujeto este tipo de servicios. Usuario RTC (RTB o RDSI) Red telefónica

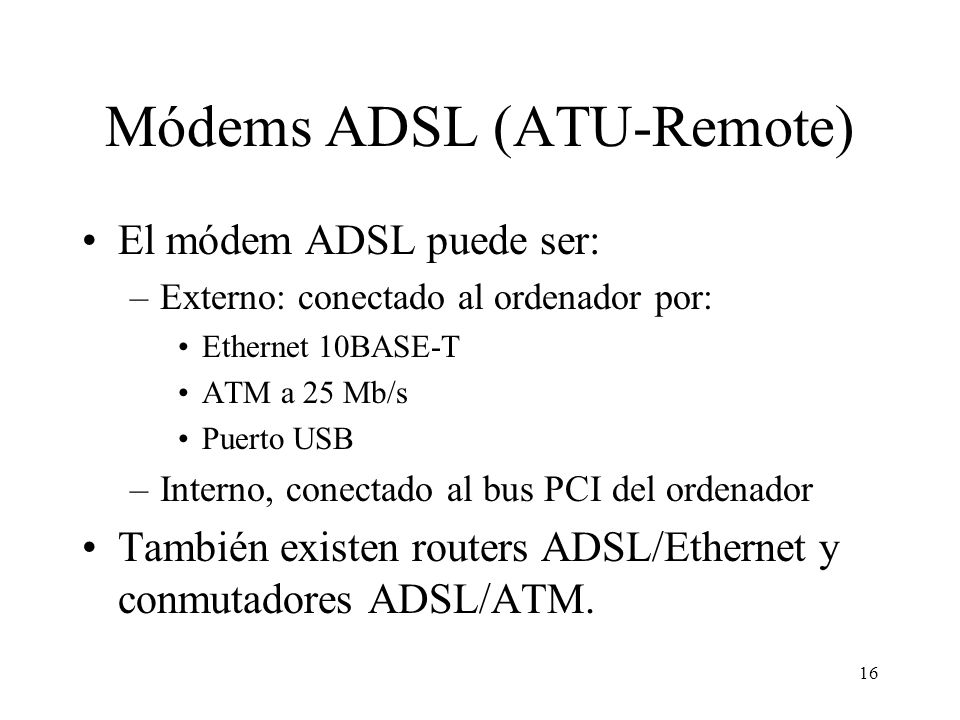

16 Módems ADSL (ATU-Remote)
El módem ADSL puede ser: Externo: conectado al ordenador por: Ethernet 10BASE-T ATM a 25 Mb/s Puerto USB Interno, conectado al bus PCI del ordenador También existen routers ADSL/Ethernet y conmutadores ADSL/ATM. Mientras que los cable módems casi siempre son dispositivos externos, en el caso de ADSL existen múltiples alternativas. Los módems externos se conectan al ordenador mediante una interfaz Ethernet o también por una interfaz ATM de 25 Mb/s. El uso de ATM se explica por el hecho de que ADSL siempre emplea celdas ATM y de esta forma el usuario puede tener acceso a las funcionalidades propias de esta tecnología desde su PC, cosa que no es posible cuando utiliza la interfaz Ethernet. En cualquier caso el dispositivo que conecta el PC actúa como puente transparente entre la red local (o el PC del usuario) y el DSLAM, de forma análoga a lo que ocurría con los cable módems. También existe la opción de conectar el módem ADSL al puerto USB del ordenador, lo cual tiene la ventaja de no requerir ninguna tarjeta adicional en el PC. Asimismo existen tarjetas internas que permiten conectar el PC directamente a ADSL. Esta opción es la mas económica. Por último existen routers con una interfaz Ethernet y una ADSL, y conmutadores ATM con conexión a ADSL. Estos dispositivos son más apropiados cuando se quiere conectar una pequeña oficina con varios ordenadores utilizando una línea ADSL.

17 Conexión de módem ADSL externo por bus USB
Conectores telefónicos RJ11 La figura muestra cómo se haría la conexión de un ordenador a ADSL utilizando un módem externo conectado al puerto USB. Obsérvese la existencia del divisor de frecuencias (POTS splitter) al cual se conecta por un lado el módem ADSL y por otro los diversos teléfonos.

18 A la central telefónica Conmutador Ethernet-ATM
Conexión de un conmutador LAN/ATM a ADSL A la central telefónica Splitter ATM 25 Mb/s Conmutador Ethernet-ATM Ethernet 10BASET En esta figura se muestra la conexión de una pequeña oficina con varios ordenadores a ADSL, utilizando para ello un conmutador ATM. El conmutador, con interfaces ATM y Ethernet, actúa como elemento central de la red local. Al incorporar además un módem ADSL permite integrar en el mismo equipo la conexión de red de área extensa (posiblemente con la oficina principal de la empresa). En esta figura puede verse también como el splitter está formado por un filtro de altas frecuencias y uno de bajas frecuencias.

19 Técnicas de modulación ADSL
Se han desarrollado dos técnicas de modulación: CAP: sistema más antiguo, sencillo y de costo inferior. Menor rendimiento. Estandarización más retrasada DMT: sistema mas reciente, sofisticado y más caro. Mayor rendimiento. Estandarizado por el ANSI y la ITU-T. La transmisión a distancias significativas de caudales de megabits por segundo a través del par telefónico del bucle de abonado no es tarea fácil. Se han tenido que explorar muchas técnicas de modulación novedosas, y resolver multitud de problemas. En las investigaciones de ADSL se han desarrollado dos técnicas de modulación que coexisten en la actualidad: La llamada CAP es mas antigua y sencilla. Es mas barata de implementar pero consigue eficiencias menores y está mas retrasada en el proceso de estandarización. La mas reciente, denominada DMT, es mas compleja y consigue una mayor eficiencia. Actualmente parece que la tendencia de los fabricantes es hacia el uso de DMT.

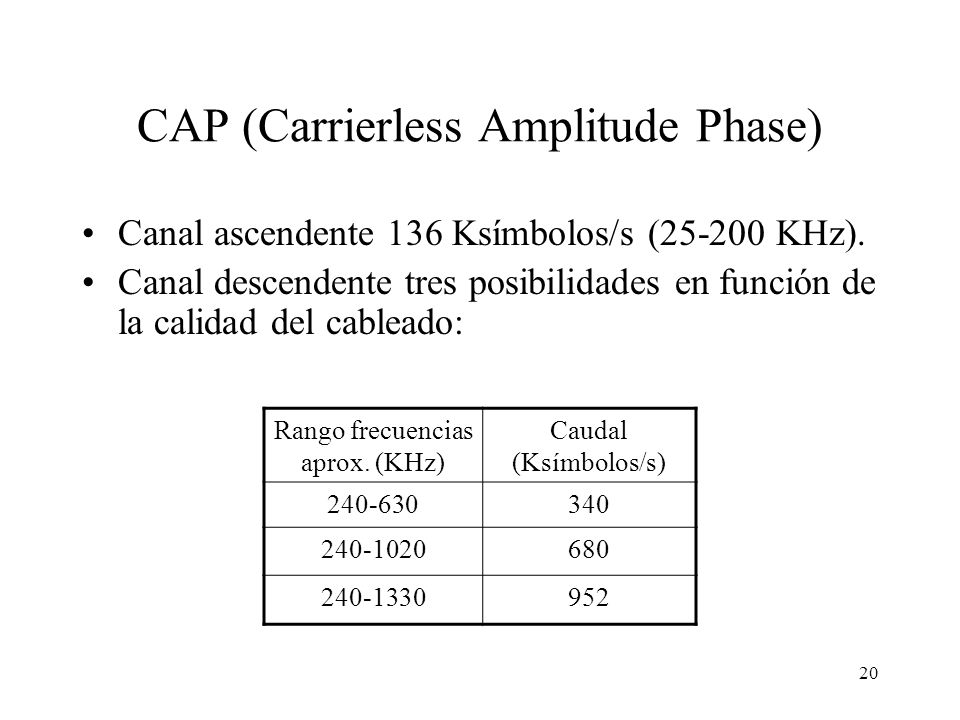

20 CAP (Carrierless Amplitude Phase)
Canal ascendente 136 Ksímbolos/s ( KHz). Canal descendente tres posibilidades en función de la calidad del cableado: Rango frecuencias aprox. (KHz) Caudal (Ksímbolos/s) 340 680 952 En CAP se utiliza un canal ascendente que va de 25 a 160 KHz, y un canal descendente que empieza en 240 KHz hasta la máxima frecuencia que pueda soportar la conexión (típicamente 1 MHz o más) en función de la distancia, grosor del cable, número de empalmes, etc. En función de las condiciones del canal (relación señál/ruido) se elige la modulación más eficiente posible. El número de bits por símbolo está entre 2 y 9; esto junto a la anchura del canal determina el caudal con que se transmitirán los datos. La amplia gama de frecuencias cubierta por el canal descendente provoca una variación importante en la atenuación y demás características de propagación de la onda electromagnética. Para compensar estas diferencias los módems realizan una ecualización adaptativa, que consiste en que cuando se conectan transmiten entre ellos una serie de señales de referencia y observan como se reciben, con lo que averiguan como se distorsiona la señal y por ende el comportamiento de la línea; entonces los módems alteran la señal transmitida, intentando compensar de antemano las alteraciones que introducirá la línea.

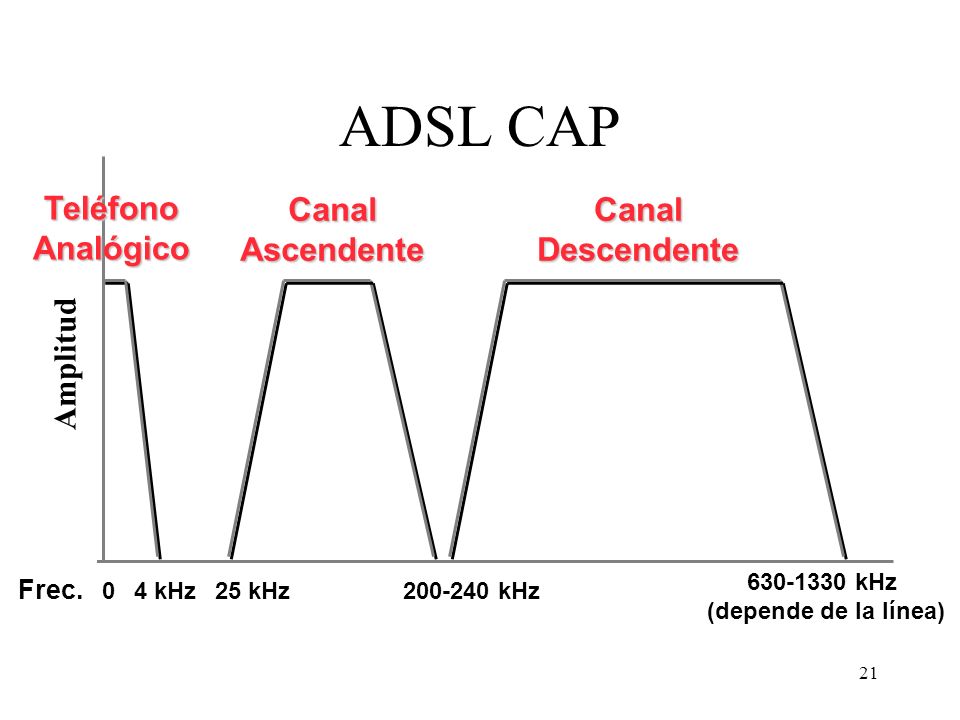

21 ADSL CAP Teléfono Analógico Canal Ascendente Canal Descendente
Amplitud Este gráfico muestra el espectro típico de una conexión ADSL con modulación CAP. Como puede verse el canal de voz analógico de 4 KHz es plenamente compatible con el servicio ADSL. La frecuencia máxima del canal descendente depende de las características de la línea. Frec. kHz (depende de la línea) 4 kHz 25 kHz kHz

22 CAP (Carrierless Amplitude Phase)
Se utiliza modulación QAM variando el número de bits por símbolo según la relación señal/ruido del bucle. Al ser muy ancho el canal descendente la atenuación varía mucho en el rango de frecuencias (las frecuencias altas se atenúan mas). Para compensarlo se utiliza una ecualización adaptativa muy compleja. La amplia gama de frecuencias cubierta por el canal descendente provoca una variación importante en la atenuación y demás características de propagación de la onda electromagnética. Para compensar estas diferencias los módems realizan una ecualización adaptativa, que consiste en que cuando se conectan transmiten entre ellos una serie de señales de referencia y observan como se reciben, con lo que averiguan como se distorsiona la señal y por ende el comportamiento de la línea; entonces los módems alteran la señal transmitida, intentando compensar de antemano las alteraciones que introducirá la línea.

23 DMT (Discrete MultiTone)
256 subcanales (bins) de 4,3125 KHz de anchura (frecuencias KHz). Los bins más bajos se reservan para la voz, los siguientes se asignan al tráfico ascendente y el resto al descendente. Los datos se envían repartidos entre todos los bins Cada bin tiene una atenuación relativamente constante. En cada bin se usa la técnica de modulación óptima según su relación señal/ruido. La necesidad de distribuir el tráfico en los bins requiere que el módem tenga un procesador muy potente. Para resolver el problema de variabilidad en las características de propagación de la onda electromagnética en función de la frecuencia DMT divide el ancho de banda disponible en multitud de canales estrechos, de los que asigna una parte al sentido ascendente y el resto al descendente. Con una anchura similar al canal telefónico tradicional, cada canal ADSL DMT tiene unas propiedades sensiblemente constantes a lo largo de todo el rango. DMT evita así el principal problema de CAP, ya que no es necesaria ninguna ecualización compleja para asegurar que la atenuación será la misma en un rango de frecuencias tan estrecho. Por otro lado si aparece una interferencia en una frecuencia concreta (por ejemplo por una emisora de onda media físicamente próxima) DMT puede inhabilitar el canal correspondiente y sólo habrá perdido una pequeña proporción de su capacidad total; además DMT puede adecuar cada uno de los canales activos a las condiciones ambientales, utilizando para cada canal el esquema de modulación que mejor se adapte a la calidad de éste.

24 Reparto de bins en ADSL DMT
Uso Bins Rango frecuencias (KHz) Teléfono analógico 0-5 0-25,9 Tráfico ascendente 6-38 25,9-168,2 Tráfico descendente 33-255 142,3-1104 La asignación de bins al tráfico ascendente o descendente en ADSL DMT se realiza de acuerdo con lo indicado en el cuadro. El canal ascendente puede llegar hasta el bin 38 y el descendente puede empezar en el bin 33; dentro de este rango se decide para cada caso concreto donde se pone la división entre ascendente y descendente. Además se reserva un bin en cada sentido para funciones de control.

25 ADSL DMT (ITU G.992.1) Teléfono Analógico Canal Ascendente Canal
Descendente Amplitud Frec. 4 kHz 30 kHz kHz 1.104 MHz Bin 7 32 37 255

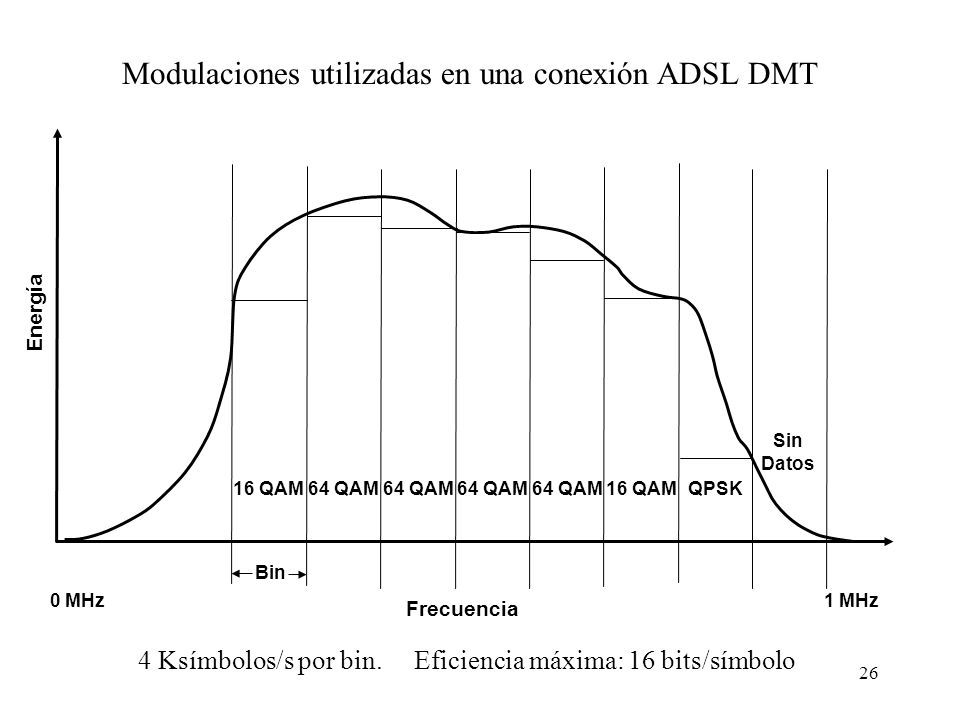

26 Modulaciones utilizadas en una conexión ADSL DMT
Energía Sin Datos En cada canal se utiliza la técnica de modulación óptima, de acuerdo con su relación señal/ruido. Así es posible obtener el máximo rendimiento de cada uno. En los casos más favorables se emplean técnicas de modulación que transmiten 16 bits por símbolo (frente a 9 bits por símbolo en el caso mas favorable de CAP). Cuando la calidad de un canal está por debajo de los mínimos aceptables éste deja de utilizarse, como ocurre en el canal más a la derecha en la figura. En su conjunto DMT es una técnica eficiente y sofisticada. Pero no hay duros a cuatro pesetas. A cambio de sus ventajas DMT ha de resolver el nada sencillo problema de tener que manejar mas de 200 canales independientes de forma simultánea, repartir el tráfico entre ellos en el emisor y agruparlo en el receptor. Hasta hace relativamente poco tiempo era impensable disponer de la potencia de proceso necesaria para llevar a cabo estas tareas en un dispositivo de ámbito residencial. 16 QAM 64 QAM 64 QAM 64 QAM 64 QAM 16 QAM QPSK Bin 0 MHz 1 MHz Frecuencia 4 Ksímbolos/s por bin. Eficiencia máxima: 16 bits/símbolo

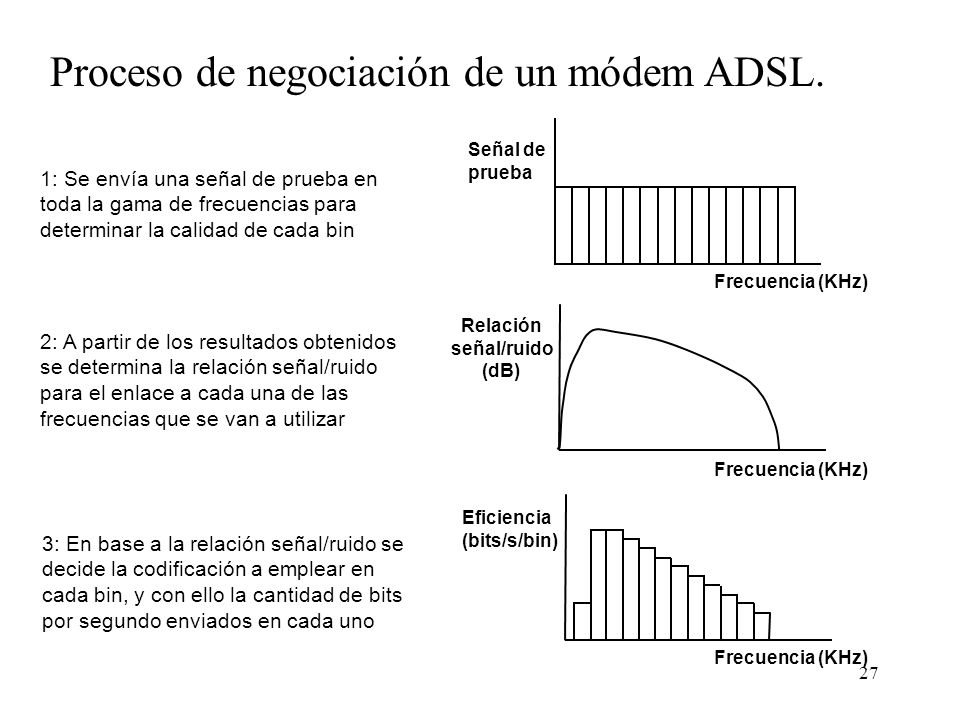

27 Proceso de negociación de un módem ADSL.
1: Se envía una señal de prueba en toda la gama de frecuencias para determinar la calidad de cada bin Frecuencia (KHz) Señal de prueba 2: A partir de los resultados obtenidos se determina la relación señal/ruido para el enlace a cada una de las frecuencias que se van a utilizar Frecuencia (KHz) Relación señal/ruido (dB) En esta figura se muestra el proceso seguido para ajustar el caudal descendente en una conexión ADSL en función de las características del enlace y las condiciones ambientales. En primer lugar el equipo ADSL de la central telefónica manda una señal de prueba al módem ADSL del usuario. Analizando las señales recibidas el módem ADSL averigua cual es la modulación óptima en cada bin, e informa de ello al equipo de la central telefónica, que adecúa así la codificación utilizada en cada bin a las características del enlace. Este proceso se realiza para cada sentido de la comunicación, empleando los bins adecuados en cada caso. 3: En base a la relación señal/ruido se decide la codificación a emplear en cada bin, y con ello la cantidad de bits por segundo enviados en cada uno Frecuencia (KHz) Eficiencia (bits/s/bin)

28 Intereferencias externas en ADSL
Señal de prueba Se muestra aquí la influencia de algunas interferencias en el resultado del proceso de negociación. Como antes se envía una señal de prueba en toda la gama de frecuencias para determinar la calidad de cada bin Frecuencia (KHz) Derivación Relación señal/ruido (dB) En este caso tenemos una derivación debida a un cable no retirado de una instalación anterior. Esto produce una pérdida de calidad de la señal en una determinada frecuencia. También hay una interferencia de emisora de AM Emisora de onda media (AM) En este caso se supone que, a diferencia del anterior, existen interferencias externas importantes debidas a dos factores: por un lado una derivación del bucle de abonado, probablemente debida a un residuo no retirado de una instalación anterior. Esto provoca que en cierto rango de frecuencias la relación señal/ruido se reduzca de forma sustancial, con lo que la modulación elegida para esos bins permite incluir menos bits por baudio y su eficiencia también disminuye. Por otro lado hay otro rango de frecuencias en el que se presenta una fuerte interferencia debida a la presencia de una emisora de onda media (AM) cercana. En este caso la interferencia llega a ser mayor que la señal de ADSL por lo que los bins afectados se inutilizan por completo (en la práctica la señal de una emisora de AM afectaría a dos o tres bins, ya que tiene una anchura de 9 KHz). Frecuencia (KHz) Como consecuencia de estos problemas los módems han decidido reducir la eficiencia en el bin correspondiente a la derivación, e inhabilitar por completo el bin correspondiente a la frecuencia de la emisora de onda media Frecuencia (khZ) Eficiencia (bits/s/bin) Bin deshabilitado

29 CAP vs DMT CAP consigue menor rendimiento, pero es más sencillo y barato de implementar. DMT es más caro, pero está estandarizado por ANSI e ITU. La tendencia de la mayoría de los fabricantes apunta claramente hacia DMT.

30 CAP vs DMT Ventajas Inconvenientes CAP Bajo Costo Sencillez
Rendimiento bajo No Estandarizado DMT Rendimiento alto Estandarizado Costo Elevado Complejidad Actualmente la mayoría de los fabricantes tiende hacia DMT

31 ADSL G.Lite (ITU G.992.2) ADSL requiere instalar en casa del usuario un filtro de frecuencias o ‘splitter’ (teléfono de ADSL). El splitter aumenta el costo de instalación y limita el desarrollo. ADSL G.Lite suprime el splitter. También se llama ADSL Universal o ADSL ‘splitterless’. Sin splitter hay más interferencias, sobre todo a altas frecuencias. Uno de los problemas que presenta el uso de ADSL es la instalación del separador de frecuencias en la vivienda del usuario. Esto requiere la visita de un técnico, lo cual encarece de forma considerable la conexión. Desde finales de 1997 han aparecido en el mercado diversas variantes de ADSL denominadas ADSL G.Lite que suprimen el divisor de frecuencias en casa del abonado (el divisor en la central telefónica se mantiene ya que allí no hay problemas para su instalación). Existen equipos DSLAM en el mercado actualmente que pueden interoperar indistintamente con equipos de usuario ADSL y ADSL G.Lite. ADSL: G.Lite es también un estándar ITU-T.

32 ADSL G.Lite ADSL G.Lite puede utilizar CAP o DMT. Con DMT solo usa bins (0-552 KHz) y modulación 256 QAM como máximo (8 bits/símbolo). Rendimiento máximo: 1-1,5 Mb/s en desc. y Kb/s en asc. (suficiente para la mayoría de aplicaciones actuales). Hay DSLAMs que pueden interoperar con módems ADSL o ADSL G.Lite. El splitter está formado por un filtro de altas y uno de bajas frecuencias. Su supresión aumenta la interferencia mutua entre el teléfono y el módem ADSL. El filtro de bajas frecuencias se puede mantener integrándolo en el módem ADSL, con lo que el problema se reduce a reducir la interferencia que producen en el teléfono las altas frecuencias de ADSL. Para ello se adoptan dos medidas: La frecuencia máxima se reduce aproximadamente a la mitad. Por ejemplo en el caso de utilizar modulación DMT ADSL G.Lite usa solo hasta el bin 127 (552 KHz), y la modulación más eficiente que emplea es la 256 QAM (8 bits/simbolo). Se reduce la intensidad de la señal ascendente a la cuarta parte, es decir en 6 dB. La señal descendente no plantea problema porque llega ya muy atenuada al teléfono del abonado (recordemos que en el lado de la central sí que hay splitter). Como consecuencia de las modificaciones introducidas en ADSL G.Lite se reduce en cierta medida el rendimiento del sistema. Por ejemplo la modulación más eficiente empleada en DMT transmite 8 bits por símbolo (frente a 16 en ADSL normal). En algunas variantes de ADSL splitterless se han conseguido caudales descendentes de 7 Mb/s. En el sentido ascendente se produce una mayor reducción del caudal debido a la reducción en la potencia de la señal emitida.

33 Configuración de ADSL G.Lite o ‘splitterless’
Central Telefónica Domicilio del abonado Teléfonos analógicos Red telefónica Switch telefónico Bajas Frecuencias Splitter Altas y bajas Frecuencias Altas Frecuencias Bucle de Abonado (5,5 Km máx.) Internet Modem ADSL (ATU-R) DSLAM (ATU-C)

34 RADSL (Rate Adaptative DSL)
Versión ‘inteligente’ de ADSL que adapta la capacidad dinámicamente a las condiciones de la línea, como los módems V.34 (28,8 Kb/s) de red telefónica conmutada. Permite obtener un rendimiento óptimo en todas las condiciones. Esta disponible actualmente en la mayoría de las implementaciones de ADSL y ADSL G.Lite (CAP y DMT). Tanto si se utiliza CAP como DMT los módems ADSL negocian entre sí la forma como van a transmitir los datos (tipo de modulación, anchura de canal en el caso de CAP o uso de los canales en el caso de DMT); una vez pactadas las condiciones éstas permanecían inalterables durante toda la sesión. Sin embargo a veces ocurren modificaciones en la red que mejoran o empeoran las características de la conexión, por ejemplo una interferencia que aparece súbitamente en una frecuencia concreta puede incrementar la tasa de errores de un canal hasta dejarlo inservible. En condiciones normales sería necesario reiniciar los módems para que se produjera una nueva negociación. Con RADSL esto se consigue de forma automática. Los módems están monitorizando continuamente la calidad de la conexión para modificar, en más o en menos, el caudal transmitido. Esto es algo análogo a lo que ocurre con los módems de red conmutada V.34 (28,8 Kb/s) y V.34+ (33,6 Kb/s), que pueden renegociar a mas o a menos la velocidad de la comunicación RADSL es una característica disponible actualmente en la mayoría de las implementaciones de ADSL y de ADSL G.Lite.

35 Protocolos utilizados en ADSL
Aplicación HTTP, etc. HTTP, etc. Transporte TCP/UDP TCP/UDP Red IP IP PPP Enlace AAL5 ATM Este esquema muestra la forma como se integra normalmente ADSL con los protocolos de las capas superiores. ADSL utiliza el protocolo de adaptación AAL5 y sobre él el protocolo a nivel de enlace PPP (Point to Point Protocol) que es utilizado normalmente en conexiones de red telefónica tradicional. Esto permite aprovechar en conexiones ADSL de forma transparente todo el software de control de acceso habitual entre los ISP, como RADIUS. Por encima de PPP se pueden utilizar los diversos protocolos habituales en el nivel de red, como IP. Física ADSL Backbone Operador Proveedor de contenidos Red de acceso Usuario Final Red ATM Router DSLAM Servidor

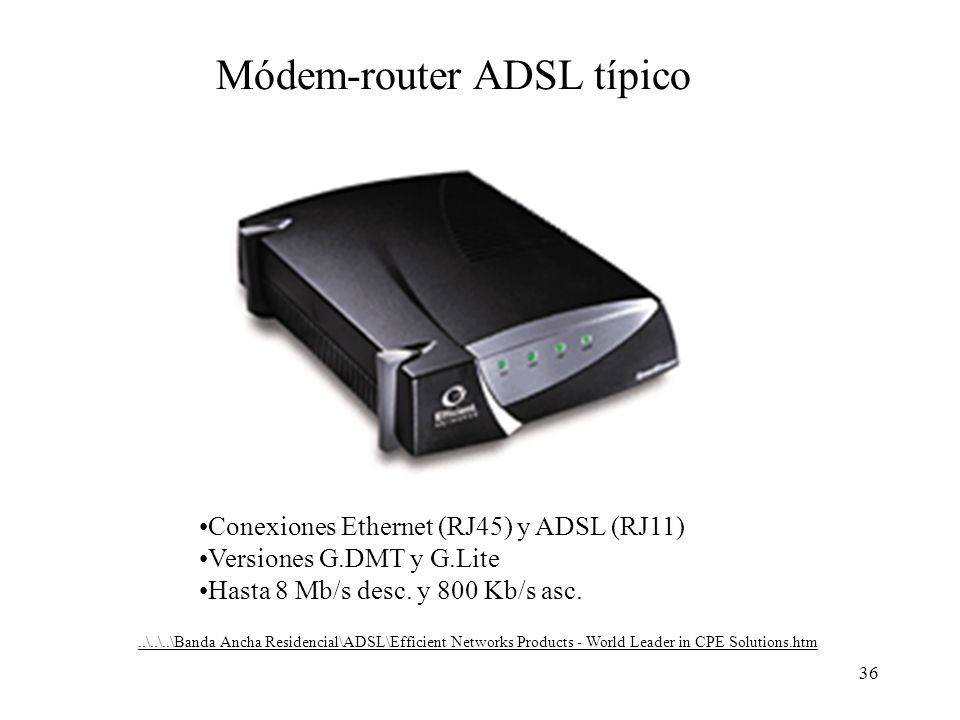

36 Módem-router ADSL típico
Conexiones Ethernet (RJ45) y ADSL (RJ11) Versiones G.DMT y G.Lite Hasta 8 Mb/s desc. y 800 Kb/s asc. ..\..\..\Banda Ancha Residencial\ADSL\Efficient Networks Products - World Leader in CPE Solutions.htm

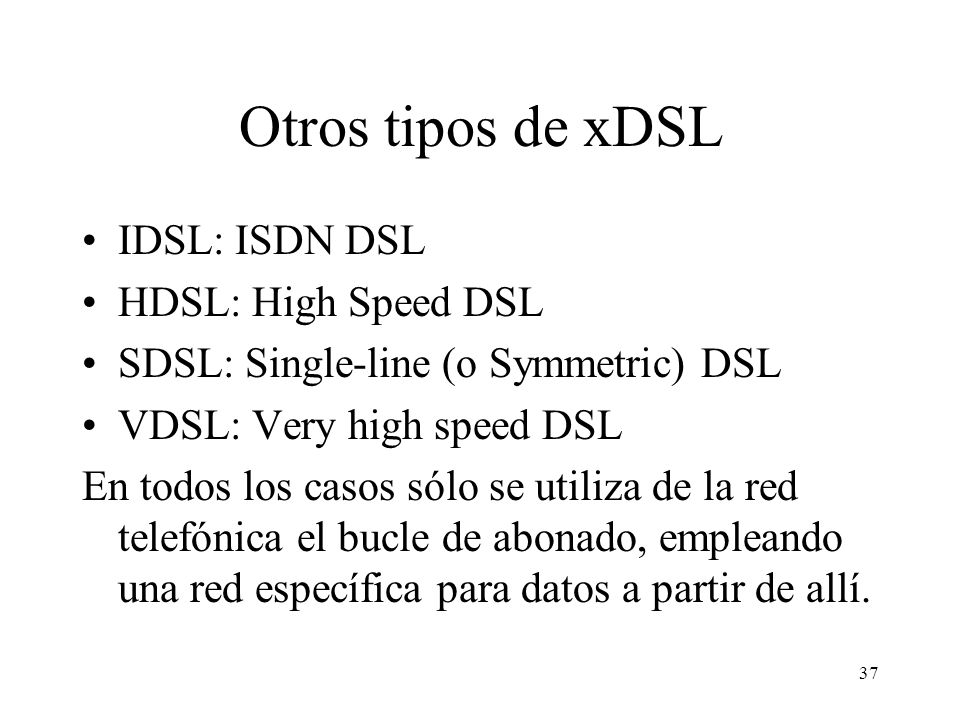

37 Otros tipos de xDSL IDSL: ISDN DSL HDSL: High Speed DSL
SDSL: Single-line (o Symmetric) DSL VDSL: Very high speed DSL En todos los casos sólo se utiliza de la red telefónica el bucle de abonado, empleando una red específica para datos a partir de allí. ADSL es el miembro más destacado de una familia de tecnologías globalmente conocidas como xDSL. Nos referiremos ahora brevemente al resto de los ‘hermanos’. Todos se caracterizan por no hacer uso de la red telefónica convencional, puesto que emplean una red de datos dispuesta al efecto a partir de la central telefónica con la que conecta el bucle de abonado. La principal ventaja de este tipo de servicios desde el punto de vista del operador radica precisamente en la no utilización de la infraestructura telefónica para la transmisión de los datos..

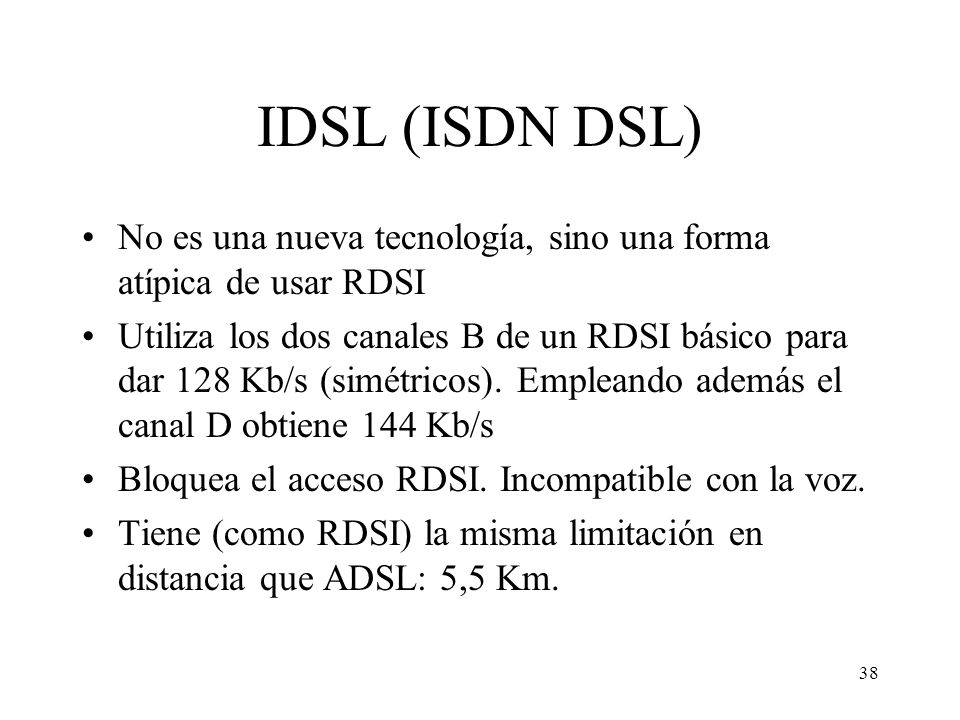

38 IDSL (ISDN DSL) No es una nueva tecnología, sino una forma atípica de usar RDSI Utiliza los dos canales B de un RDSI básico para dar 128 Kb/s (simétricos). Empleando además el canal D obtiene 144 Kb/s Bloquea el acceso RDSI. Incompatible con la voz. Tiene (como RDSI) la misma limitación en distancia que ADSL: 5,5 Km. En IDSL se utiliza RDSI (ISDN) para transmitir los datos entre el usuario y la central telefónica, empleando a partir de allí una red paralela distinta de la red telefónica. En la central telefónica se instala por ejemplo un router con interfaces RDSI y una conexión ATM o punto a punto para conectar a la red de un ISP. La conexión RDSI está permanentemente establecida entre el equipo del abonado y el router de la central. Al emplear un par telefónico estándar solo es posible utilizar el acceso RDSI básico, que ofrece dos canales B (64 Kb/s) y un canal D (16 Kb/s) de señalización (para las llamadas). Puesto que IDSL es una conexión permanente no requiere canal de señalización, de forma que además de los dos canales B se puede utilizar el canal D para transmitir datos. Esto da una capacidad total de 144 Kb/s. Debido a que la conexión es permanente el acceso RDSI queda inhabilitado para otros fines. Tampoco es posible compatibilizar el servicio IDSL con la voz, ya que RDSI no respeta la franja de 4 KHz necesaria para la telefonía analógica. IDSL, como RDSI, sufre la misma limitación de distancia que ADSL, es decir la longitud máxima del bucle de abonado es de 5,5 Km. La principal ventaja de IDSL es que utiliza una tecnología muy probada y de bajo costo. Sin embargo su baja capacidad y la incompatibilidad con la voz la descartan como una alternativa en el servicio de acceso RBB.

39 HDSL (High speed DSL) Ofrece un canal simétrico de 2 Mb/s. Alcance máximo unos 4 Km. Se emplea actualmente para líneas punto a punto de 2 Mb/s, en vez de los sistemas tradicionales. Ventajas sobre una línea 2 Mb/s convencional: Mayor alcance sin repetidores Frecuencias menores  menor interferencia Posibilidad de poner varias líneas de 2 Mb/s en un mismo mazo de cables. Los desarrollos que desembocaron en todo el conjunto de tecnologías hoy conocidas como xDSL tuvieron su origen a principios de los años 80 en los laboratorios de investigación de la Bell. Lo que entonces se perseguía no era realmente conseguir un acceso residencial de alta capacidad, sino disponer de un mecanismo que permitiera establecer enlaces punto a punto simétricos de alta capacidad para interconectar centrales telefónicas con uno o varios pares de cobre para transmitir por él múltiples conversaciones (por ejemplo un enlace E1 de 2,048 Mb/s puede transmitir 30 conversaciones simultáneamente). El resultado de tales investigaciones fue HDSL, que es la tecnología xDSL más antigua y más extendida, pues es desde hace varios años la técnica habitual para constituir enlaces de 2 Mb/s. Sin embargo HDSL no es una tecnología apropiada para servicios de acceso residencial puesto que requiere dos o tres pares de hilos, en función de la distancia, cosa no disponible normalmente en viviendas. Además HDSL no reserva las bajas frecuencias, por lo que es incompatible con el servicio de voz. Por último HDSL utiliza el mismo rango de frecuencias en ambos sentidos, lo cual lo hace más sensible que ADSL a ecos e interferencias entre el canal ascendente y descendente, así como a problemas de cableado.

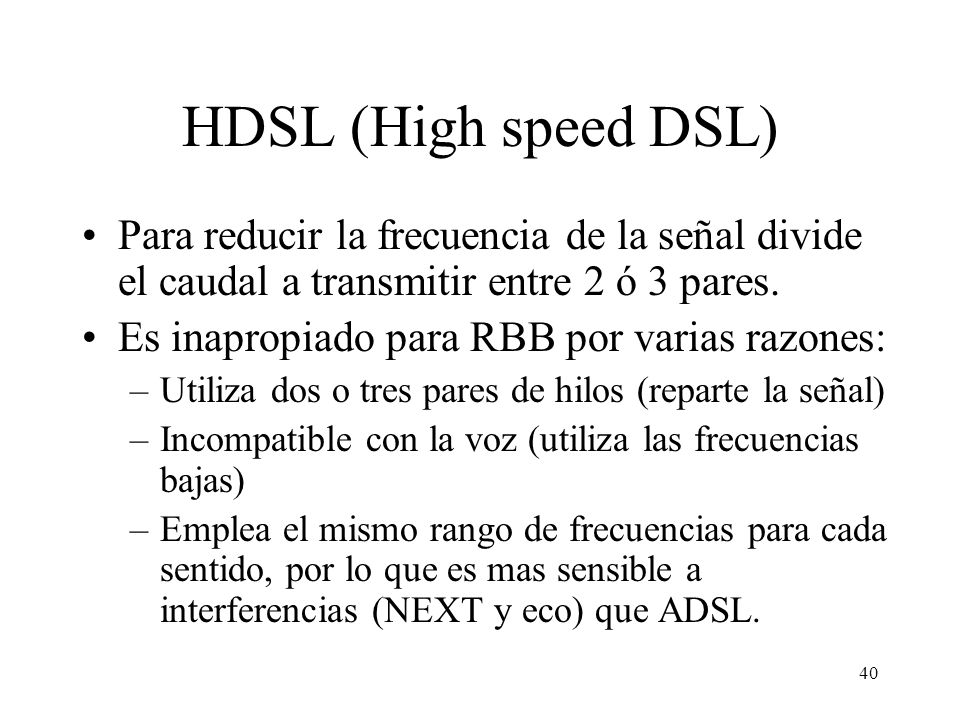

40 HDSL (High speed DSL) Para reducir la frecuencia de la señal divide el caudal a transmitir entre 2 ó 3 pares. Es inapropiado para RBB por varias razones: Utiliza dos o tres pares de hilos (reparte la señal) Incompatible con la voz (utiliza las frecuencias bajas) Emplea el mismo rango de frecuencias para cada sentido, por lo que es mas sensible a interferencias (NEXT y eco) que ADSL.

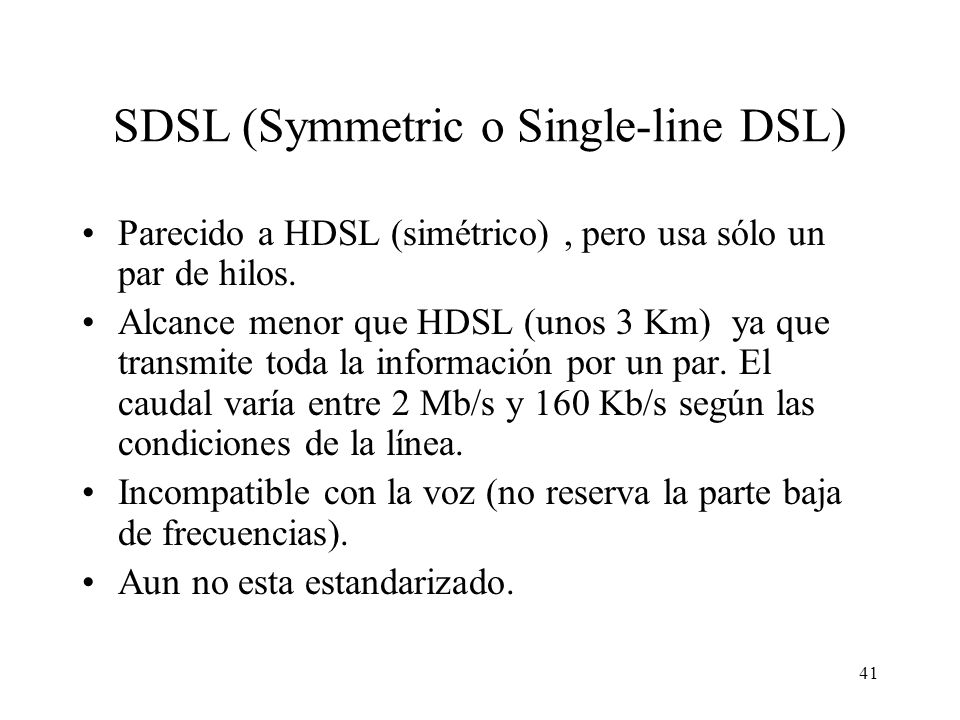

41 SDSL (Symmetric o Single-line DSL)
Parecido a HDSL (simétrico) , pero usa sólo un par de hilos. Alcance menor que HDSL (unos 3 Km) ya que transmite toda la información por un par. El caudal varía entre 2 Mb/s y 160 Kb/s según las condiciones de la línea. Incompatible con la voz (no reserva la parte baja de frecuencias). Aun no esta estandarizado. SDSL es similar a HDSL, pero utiliza un par de hilos únicamente; al no repartir la información en varios pares tiene que transmitir frecuencias superiores (con lo cual el alcance se reduce), o un caudal menor, o ambas cosas. Al utilizar solo un par de hilos SDSL resuelve una de las limitaciones que presentaba HDSL como acceso RBB, pero se mantienen las demás objeciones, especialmente la relativa a la incompatibilidad con el servicio de voz. A diferencia de HDSL SDSL no está todavía estandarizado.

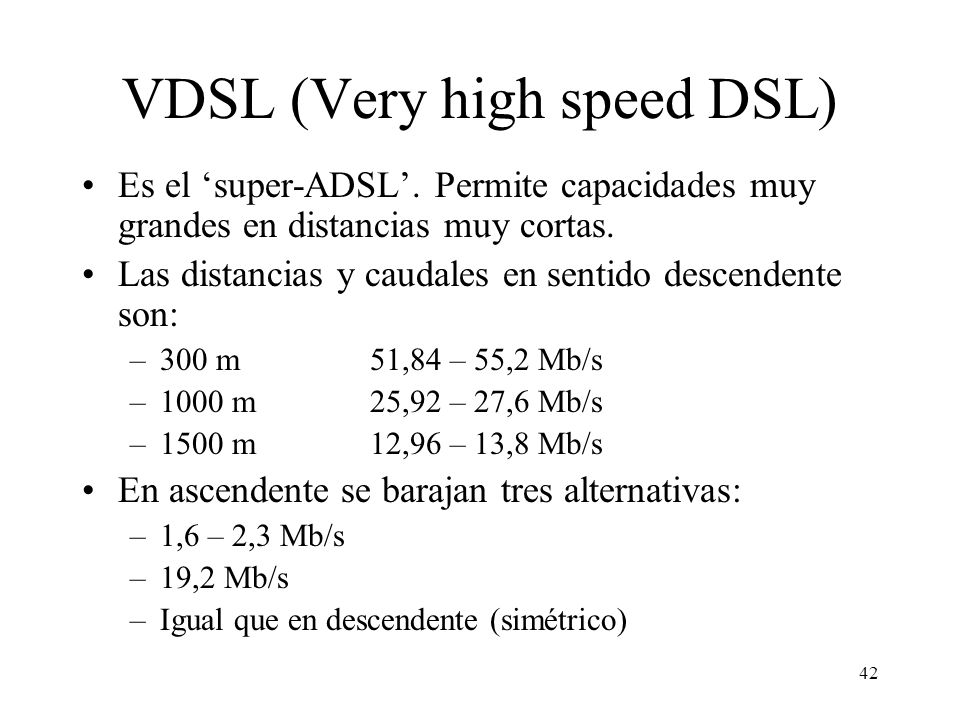

42 VDSL (Very high speed DSL)
Es el ‘super-ADSL’. Permite capacidades muy grandes en distancias muy cortas. Las distancias y caudales en sentido descendente son: 300 m 51,84 – 55,2 Mb/s 1000 m 25,92 – 27,6 Mb/s 1500 m 12,96 – 13,8 Mb/s En ascendente se barajan tres alternativas: 1,6 – 2,3 Mb/s 19,2 Mb/s Igual que en descendente (simétrico) Al hablar de ADSL vimos que la capacidad era función de la distancia, con un máximo de 8,5 Mb/s para distancias de 2,7 Km. VDSL es una técnica análoga a ADSL que permite conseguir capacidades aún mayores cuando las distancias son menores; podemos decir pues que VDSL es el ADSL de cortas distancias. VDSL es algo bastante novedoso que no está aun estandarizado y algunos detalles de su implementación están por decidir. Como en ADSL el caudal máximo en sentido descendente depende de la distancia a cubrir, según se muestra en la transparencia. Para el sentido ascendente se barajan tres posibles alternativas, aunque las primeras versiones de VDSL seguramente incorporarán la asimétrica de baja veocidad. Dado que la mayoría de los abonados se encuentra a mas de 1,5 Km de su central telefónica la implantación de un servicio VDSL requiere instalar equipos de distribución en bastidores de intemperie, en la acera de cada manzana por ejemplo, realizando la conexión por par de cobre a partir de alli. Esta estructura es lo que se denomina Fiber To The Curb (FTTC) o Fibra Hasta La Acera (curb = acera en inglés) de la que hablaremos mas tarde.

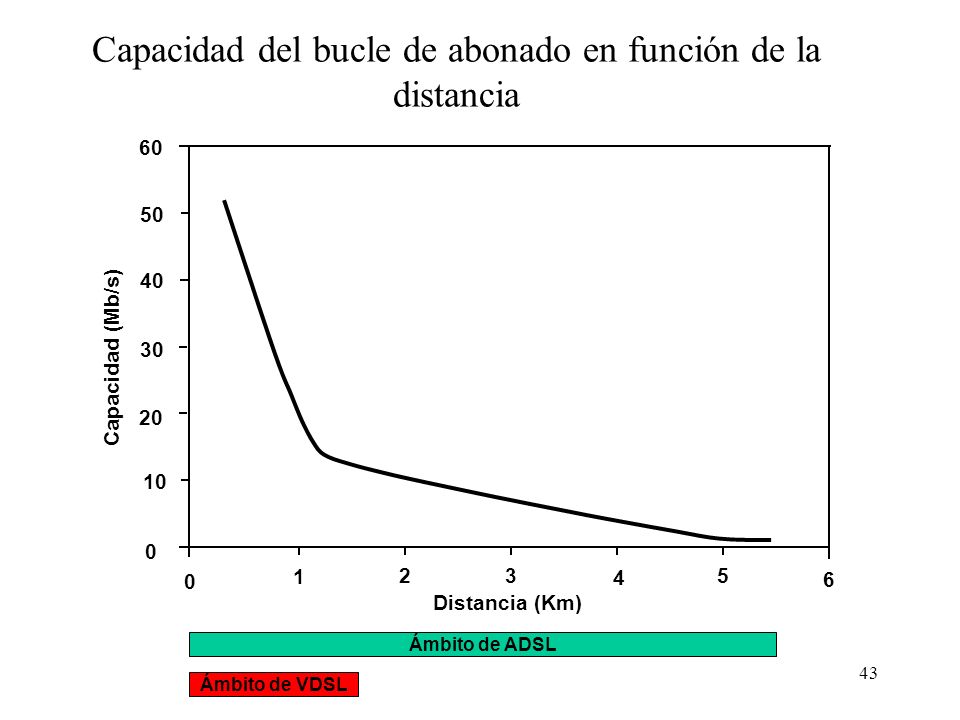

43 Capacidad del bucle de abonado en función de la distancia
60 50 40 30 Capacidad (Mb/s) 20 En esta gráfica puede apreciarse la disminución de la capacidad de un enlace VDSL/ADSL con la distancia. El punto de inflexión en la curva a la distancia de 1,4 Km marca el límite máximo de funcionamiento de VDSL. Evidentemente ADSL puede funcionar a distancias menores de 1,4 Km, pero debido a la forma como está diseñado la capacidad máxima ya no aumenta, manteniéndose en torno a 8 Mb/s. 10 1 2 3 4 5 6 Distancia (Km) Ámbito de ADSL Ámbito de VDSL

44 VDSL (Very high speed DSL)
Utiliza un par de hilos. Compatible con voz Aunque capacidad superior a ADSL técnicamente mas simple ( al reducir la distancia es mas fácil conseguir elevada capacidad). Actualmente en proceso de estandarización y pruebas. Ya existe algún servicio comercial de VDSL. No esta claro que haya una demanda para este tipo de servicios. Al haberse desarrollado como medio de acceso RBB VDSL utiliza un par de hilos y es compatible con el servicio de voz, como ADSL. Aunque utiliza velocidades superiores, desde el punto de vista técnico VDSL es más sencillo que ADSL ya que las menores distancias reducen considerablemente los problemas técnicos. VDSL se encuentra todavía en proceso de estandarización. Se han realizado algunas experiencias piloto y existe algún servicio comercial en ámbitos muy reducidos, pero realmente aún no se percibe la demanda de capacidades tan elevadas para aplicaciones de acceso residencial.

45 Comparación de servicios xDSL
Modulación Capacidad desc./asc. (Mb/s) Distancia Max. (Km) Compatible con voz ADSL CAP ó DMT 8/1 5,5 SI ADSL G.Lite 1,5/0,2 IDSL 2B1Q 0,144/0,144 NO HDSL OPTIS 2/2 4,6 SDSL 2B1Q ó CAP 3,0 VDSL Por decidir 13-52/1,6-2,3 ó 13-52/13-52 1,5

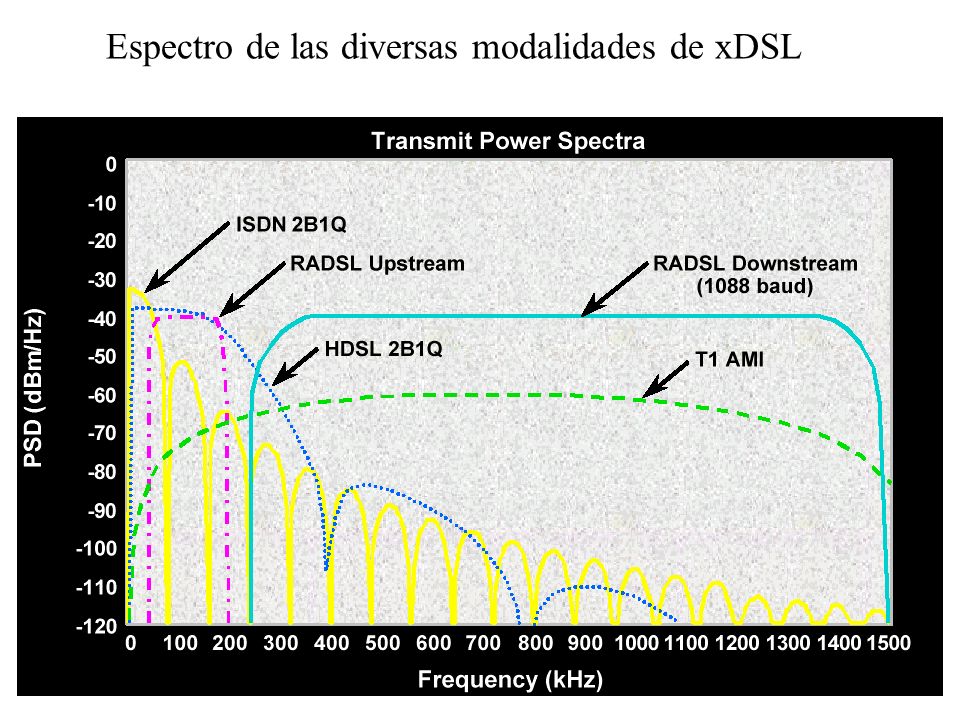

46 Espectro de las diversas modalidades de xDSL
En esta figura se muestra el espectro de la señal generada en los cables por cada una de las técnicas xDSL que hemos descrito. La curva etiquetada T1 AMI corresponde al espectro que genera la señal de una línea T1 convencional (T1 corresponde a una línea de 1,536 Mb/s que es la versión equivalente americana de las líneas E1 de 2 Mb/s en Europa).

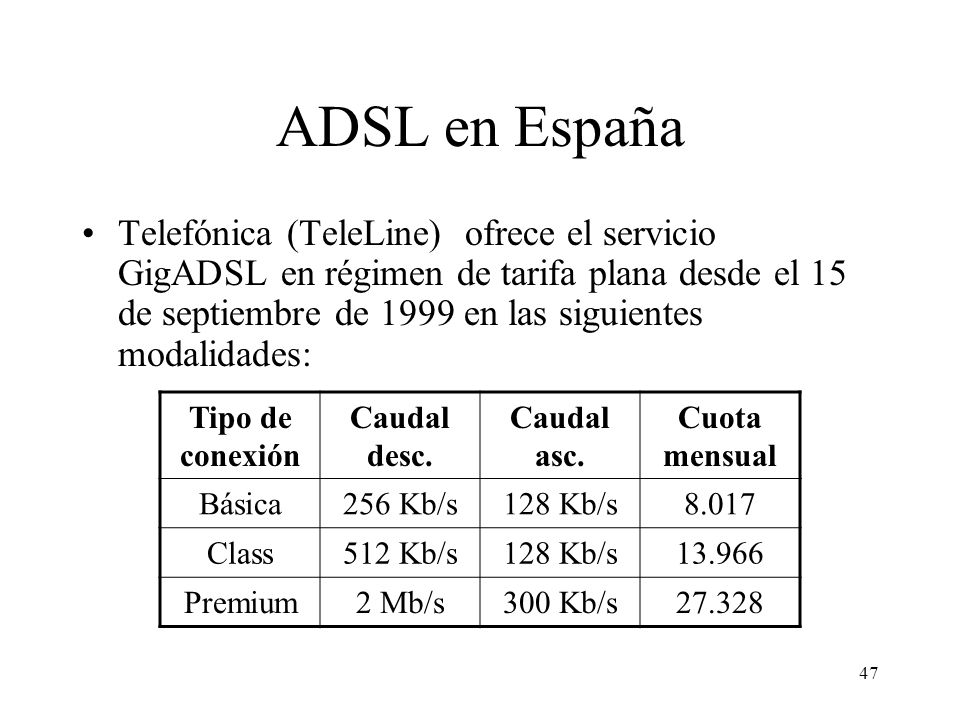

47 ADSL en España Telefónica (TeleLine) ofrece el servicio GigADSL en régimen de tarifa plana desde el 15 de septiembre de 1999 en las siguientes modalidades: Tipo de conexión Caudal desc. Caudal asc. Cuota mensual Básica 256 Kb/s 128 Kb/s 8.017 Class 512 Kb/s 13.966 Premium 2 Mb/s 300 Kb/s 27.328

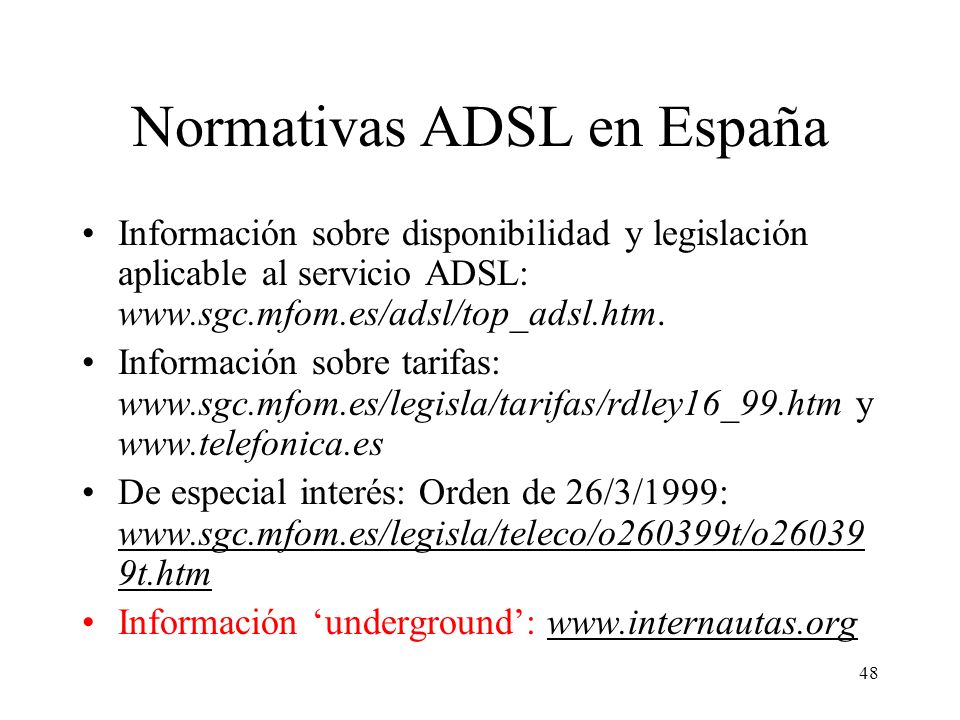

48 Normativas ADSL en España
Información sobre disponibilidad y legislación aplicable al servicio ADSL: Información sobre tarifas: y De especial interés: Orden de 26/3/1999: Información ‘underground’:

49 Referencias ADSL J. Lane: ‘Personal Broadband Services: DSL and ATM. (Muy bueno en ADSL, flojo enATM). Web del ADSL forum: (muy interesantes los FAQs y los Technical Reports): Web de Alcatel sobre ADSL: ‘Digital Subscriber Line’: (Artículo bastante completo que describe ADSL y VDSL).

50 Sumario Introducción Fundamentos técnicos Redes CATV ADSL y xDSL
Sistemas por microondas: LMDS Comparación de las diversas tecnologías

51 LMDS (Local Multipoint Distribution System)
Comunicación por microondas de superficie. Frecuencias muy altas (>20 GHz): Descendente: Emisión broadcast (antena omnidireccional). Ascendente: Retorno telefónico (asimétrica) o vía radio (antena parabólica muy direccional). Una de las incorporaciones más recientes a la lista de tecnologías de acceso RBB es la comunicación por microondas de superficie denominada LMDS (Local Multipoint Distribution System). Como su nombre indica este sistema consiste en enviar la señal de radio desde el emisor a diversos puntos, es decir con una antena omnidireccional, por lo que se trata de una emisión tipo broadcast. Debido a la elevada frecuencia utilizada la señal se atenúa con rapidez, por lo que el alcance está limitado a distancias máximas de 3 a 9 Km, según la frecuencia, potencia de los emisores y condiciones ambientales. Para el canal de retorno se plantean dos posibilidades: Utilizar retorno telefónico, como en las redes CATV antiguas o las vía satélite Utilizar retorno vía radio mediante una antena parabólica altamente direccional.

52 LMDS (Local Multipoint Distribution System)
Grandes anchos de banda (1-2 GHz). Modulación QPSK o 16QAM. Rápida atenuación de la señal. Alcance afectado seriamente por lluvia. Necesidad de visión directa entre antenas. Comunicación interrumpida por hojas, etc. Antenas: Solo recepción: antenas planas de 16 x 16 cm. Recepción/transmisión: parabólica de 30 cm. El servicio LMDS utiliza frecuencias por encima de 20 GHz. A estas frecuencias la emisión es muy direccional y la onda se transmite estrictamente en línea recta, por lo que es preciso tener visión directa entre las antenas. A cambio es fácil disponer de grandes anchos de banda. La información digital se envía normalmente en modulación QPSK ya que es más robusta y dado el ancho de banda disponible no parece necesario recurrir a modulaciones mas eficientes; sin embargo también se utiliza a veces 16QAM. Debido a la rápida atenuación de la señal el alcance es pequeño, y se ve afectado de forma importante por la lluvia. Cualquier objeto que interrumpa la visión (por ejemplo hojas de un árbol movido por el viento) es causa suficiente para cortar la comunicación. Para la recepción de la señal se utilizan antenas direccionales planas de pequeño tamaño cuando se utiliza retorno telefónico, o bien antenas parabólicas pequeñas muy direccionales cuando el retorno se realiza vía radio.

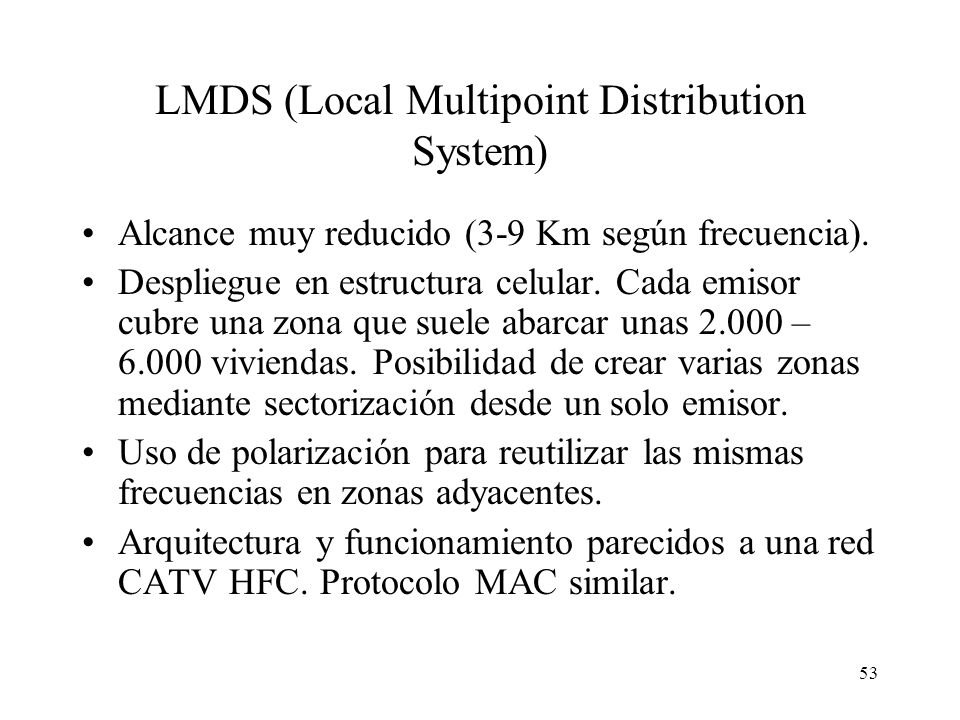

53 LMDS (Local Multipoint Distribution System)
Alcance muy reducido (3-9 Km según frecuencia). Despliegue en estructura celular. Cada emisor cubre una zona que suele abarcar unas – viviendas. Posibilidad de crear varias zonas mediante sectorización desde un solo emisor. Uso de polarización para reutilizar las mismas frecuencias en zonas adyacentes. Arquitectura y funcionamiento parecidos a una red CATV HFC. Protocolo MAC similar. El corto alcance de las ondas LMDS requiere el despliegue de una red de emisores cuando se quiere cubrir una zona tal como una urbanización, casco urbano, etc. El conjunto de emisores configura sobre el terreno una estructura celular. La potencia de cada emisor se ajusta en función de la densidad de población y la orografía del terreno para que cada célula abarque de a viviendas. El interés en mantener células de un tamaño no demasiado grande viene marcado por el hecho de que la capacidad total de cada célula es compartida por todos los usuarios, tanto en sentido ascendente como en descendente (salvo que se utilice retorno telefónico). Para reducir el número de emisores sin reducir por ello el número de células se pueden utilizar antenas sectoriales en sentido horizontal, de forma que se divide el área alrededor del emisor en varios sectores que actúan a todos los efectos como células diferentes. Para poder aprovechar toda la banda de frecuencias en cada célula sin que se produzcan interferencias se emplea polarización vertical y horizontal, discriminando así las señales entre células contiguas. En conjunto la arquitectura de una red LMDS es muy similar a la de una red CATV.

54 Red LMDS con celdas sectorizadas a 60º
Aquí se muestra una red LMDS con células en forma de triángulos. Cada emisor transmite seis haces diferentes, cada uno con una apertura de 60º. Obsérvese la alternancia entre polarización vertical y horizontal entre sectores contiguos, de forma que se minimiza la interferencia entre zonas contiguas debido a la reutilización de frecuencias.

55 Comunicación entre el emisor LMDS y un usuario
Este esquema muestra un caso de comunicación LMDS con retorno vía radio. El nodo LMDS está formado por la BSU (Base Station Unit) que transmite en seis sectores diferentes. El usuario se conecta mediante una NIU (Network Interface Unit) que dispone de una pequeña antgena parabólica. La comunicación descendente se realiza mediante TDM (Time Division Multiplexing), es decir, la BSU divide el tiempo en intervalos regulares que utiliza para transmitir la información a las NIUs de ese sector, de acuerdo con sus necesidades. En sentido ascendente se utiliza TDMA (Time Division Multiple Access), un protocolo MAC similar al empleado en redes CATV que permite a las NIUs transmitir hacia la BSU compartiendo el mismo canal Obsérvese la posibilidad de conectar el teléfono convencional. LMDS aspira a ser una red de servicios integrados, es decir a ofrecer al usuario todas las comunicaciones (voz, datos y vídeo) por un único medio físico. Evidentemente esto no es posible cuando se utiliza retorno telefónico. LMDS también puede suministrar acceso a múltiples canales de televisión analógicos y digitales, como si se tratara de una red de televisión por cable;por esta razón a veces LMDS se denomina ‘la red de cable sin cable’.

56 Arquitectura de un sistema LMDS
Esta figura es una versión mas completa de la anterior en la que de nuevo el usuario disfruta de comunicación bidireccional. Las diversas BSUs de la red se interconectan con un nodo central, equivalente al centro emisor de una red CATV. Dado que la red LMDS suministra el servicio de voz este nodo central dispone de un conmutador conectado a la red telefónica convencional. Por otro lado también dispone de conexión a una serie de proveedores de contenidos de vídeo. Por último, aunque no mostrado en esta figura, el proveedor también dispondrá normalmente de una conexión a un ISP, a través de la cual el usuario tendría acceso a Internet a alta velocidad. El dispositivo DCU (Digital Connection Unit) se encarga de convertir las tres señales digitales recibidas (voz, vídeo y datos) en señales de banda ancha adecuadas para ser transportadas por el sistema de microondas LMDS en el canal asignado.

57 Hub Viewshed Virginia Tech: www.lmds.vt.edu Haz 1, Remoto 1
Museo de Historia Natural Oficina Arquitectura de Paisajes Haz 1, Remoto 2 Centro de la Ciudad Oficina Gestión de Riesgos HUB Slusher Tower En este mapa de la red LMDS de la Universidad de Virginia se aprecia claramente la emisión de tres haces sectoriales diferentes que constituyen tres células distintas para la comunicación con diversos centros remotos. Haz 2, Remoto 3 Edificio Sistemas de Información Andrews Virginia Tech:

58 Hub: Slusher Tower Modulación: 16 QAM Canal: 8.33 MHz
12 Kg 4 Kg Hub: Slusher Tower Modulación: 16 QAM Canal: 8.33 MHz Capacidad: 10,752 Mb/s (simétrico) Anchura de haz: 30º Interfaces: OC-3 y 10Base-T Unidad Exterior 21 Kg 27 cm 30 cm Aquí se muestra el equipo que constituye el nodo principal en la red LMDS de la Universidad de Virginia, junto con algunas de sus características técnicas más relevantes. El equipo utiliza canales de 8,33 MHz. Esto permitiría transmitir por ejemplo a 6,5 Msímbolos/s, que con la modulación 16QAM utilizada daría un caudal de 26 Mb/s. Restando a esto el overhead debido al FEC tenemos unos 24 Mb/s. El caudal disponible se presenta al usuario como siete enlaces T1,cada uno con un caudal simétrico de 1,536 Mb/s, o 10,752 Mb/s full dúplex, que equivale a un total de 21,504 Mb/s. 44 cm Unidad Interior

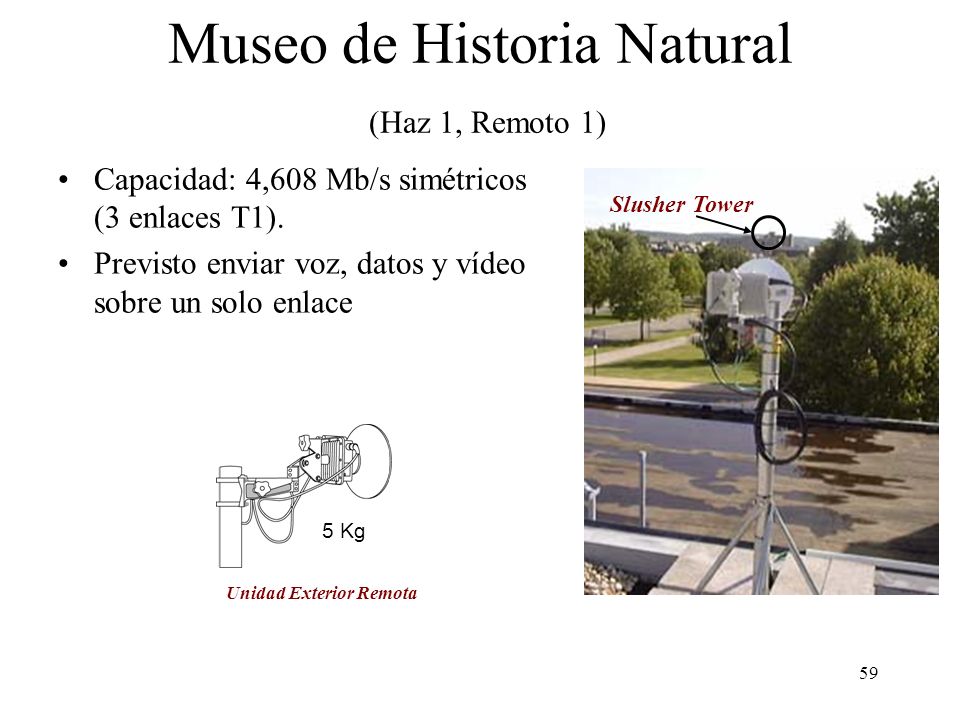

59 Museo de Historia Natural (Haz 1, Remoto 1)
Capacidad: 4,608 Mb/s simétricos (3 enlaces T1). Previsto enviar voz, datos y vídeo sobre un solo enlace Slusher Tower Esta fotografía corresponde a uno de los equipos LMDS remotos que comunica con el nodo LMDS central. Puede apreciarse en la fotografía la pequeña antena parabólica para la comunicación bidireccional, así como la visión directa entre ésta y la antena del nodo principal red. 5 Kg Unidad Exterior Remota

60 LMDS en España Solución adecuada para complementar las redes de TV por cable. Tres licencias concedidas en la actualidad. Posibilidad de despliegue muy rápido, especialmente para servicios específicos ofreciendo enlaces punto a punto a empresas con elevadas demandas.

61 LMDS en España Se han asignado dos bandas:
27,5 – 29,5 GHz, y en particular: 27,50 – 27,78 (280 MHz) ida, 34 Mb/s 28,50 – 28,78 (280 MHz) retorno, 34 Mb/s 28,36 – 28,50 (140 MHz) ida, 8 y 2x2 Mb/s 29,36 –29,50 (140 MHz) retorno, 8 y 2x2 Mb/s 40,5 – 42,5 GHz (aun por decidir)

62 Ventajas de LMDS Opción interesante en zonas con densidad de población media (urbanizaciones). Despliegue rápido y de bajo costo (comparado con HFC). Retorno telefónico lento; conexión permanente inviable. Retorno vía radio mas costoso en equipamiento, pero asumible.

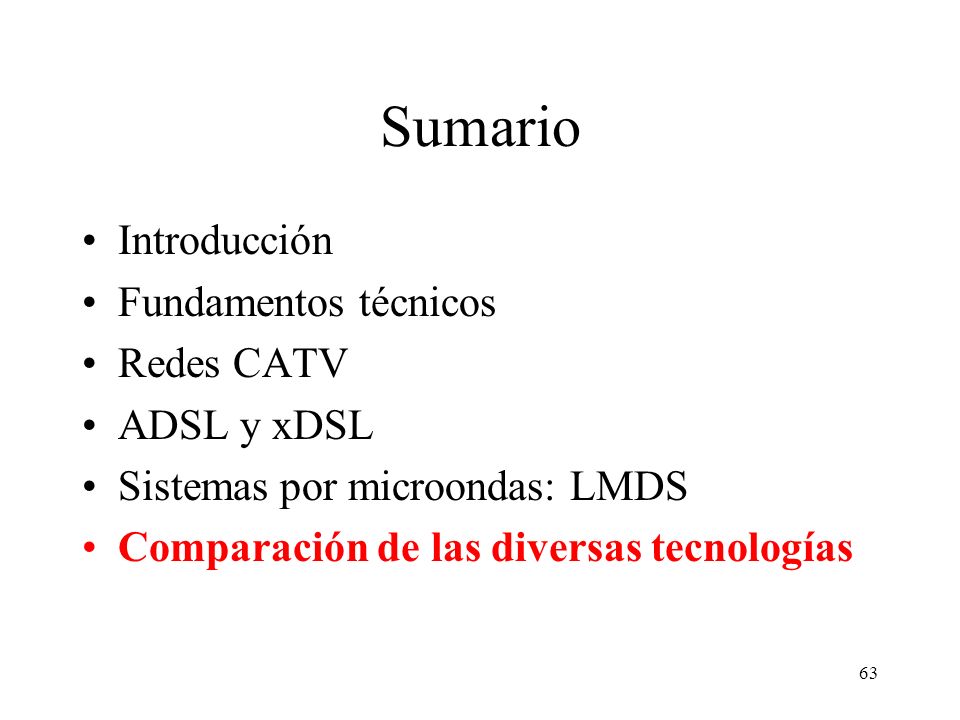

63 Sumario Introducción Fundamentos técnicos Redes CATV ADSL y xDSL
Sistemas por microondas: LMDS Comparación de las diversas tecnologías

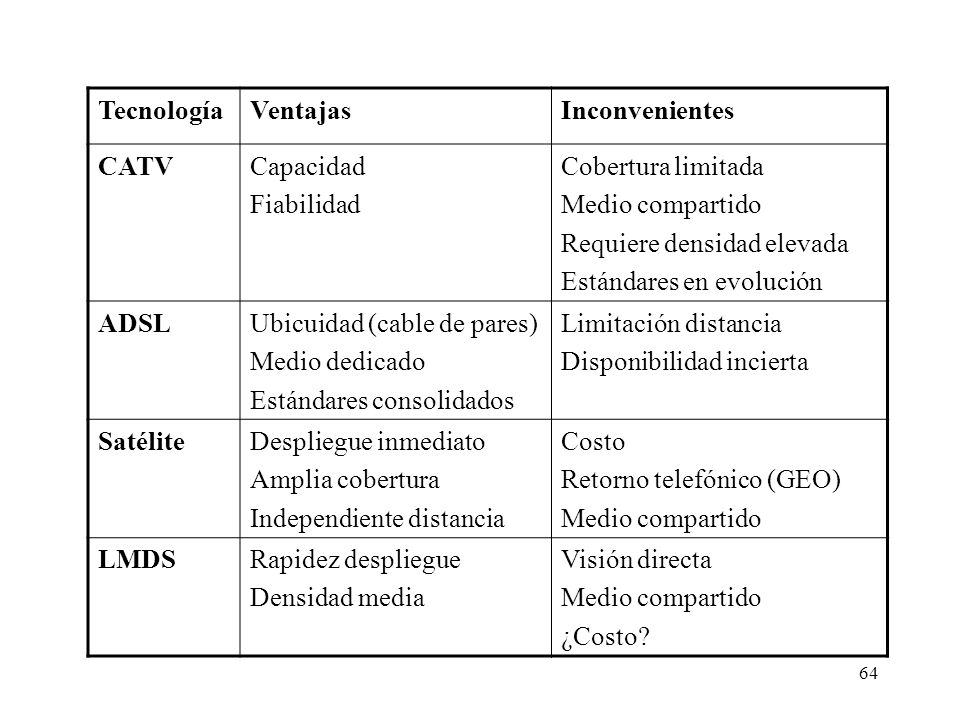

64 Tecnología Ventajas Inconvenientes CATV Capacidad Fiabilidad Cobertura limitada Medio compartido Requiere densidad elevada Estándares en evolución ADSL Ubicuidad (cable de pares) Medio dedicado Estándares consolidados Limitación distancia Disponibilidad incierta Satélite Despliegue inmediato Amplia cobertura Independiente distancia Costo Retorno telefónico (GEO) LMDS Rapidez despliegue Densidad media Visión directa ¿Costo?

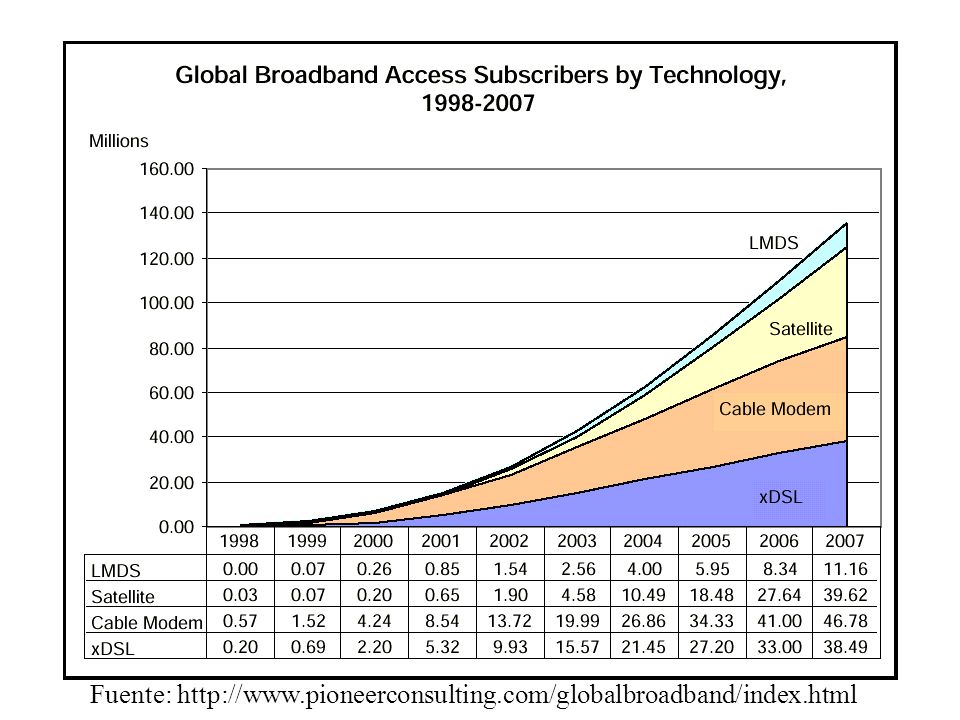

65 Fuente: http://www.pioneerconsulting.com/globalbroadband/index.html
