Sistemas de presión constante con variadores LS

Sistemas de presión constante con variadores LS
Mario Villalta Jueves 04 de Febrero de 2016 This template can be used as a starter file to give updates for project milestones. Sections Right-click on a slide to add sections. Sections can help to organize your slides or facilitate collaboration between multiple authors. Notes Use the Notes section for delivery notes or to provide additional details for the audience. View these notes in Presentation View during your presentation. Keep in mind the font size (important for accessibility, visibility, videotaping, and online production) Coordinated colors Pay particular attention to the graphs, charts, and text boxes. Consider that attendees will print in black and white or grayscale. Run a test print to make sure your colors work when printed in pure black and white and grayscale. Graphics, tables, and graphs Keep it simple: If possible, use consistent, non-distracting styles and colors. Label all graphs and tables. www. insysacorp.com

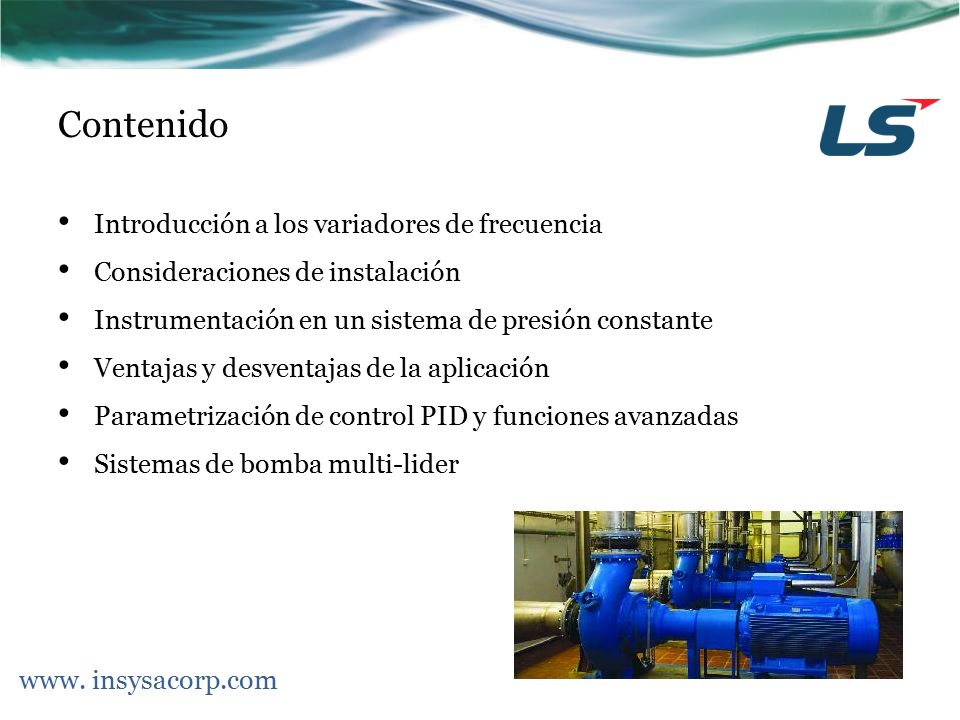

Contenido Introducción a los variadores de frecuencia
Consideraciones de instalación Instrumentación en un sistema de presión constante Ventajas y desventajas de la aplicación Parametrización de control PID y funciones avanzadas Sistemas de bomba multi-lider What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

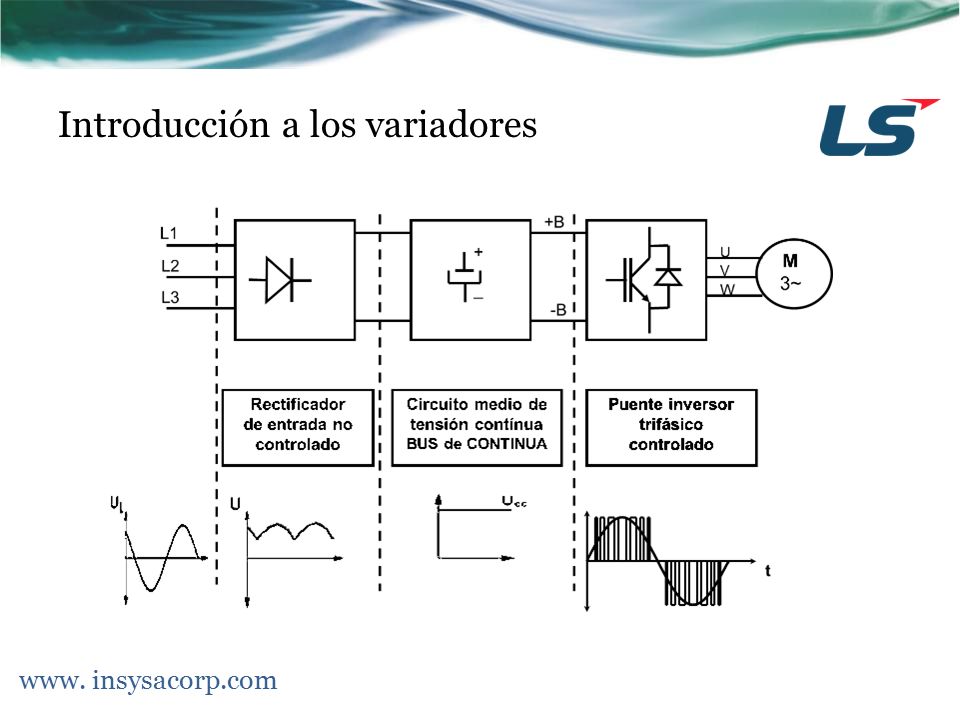

Introducción a los variadores
What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

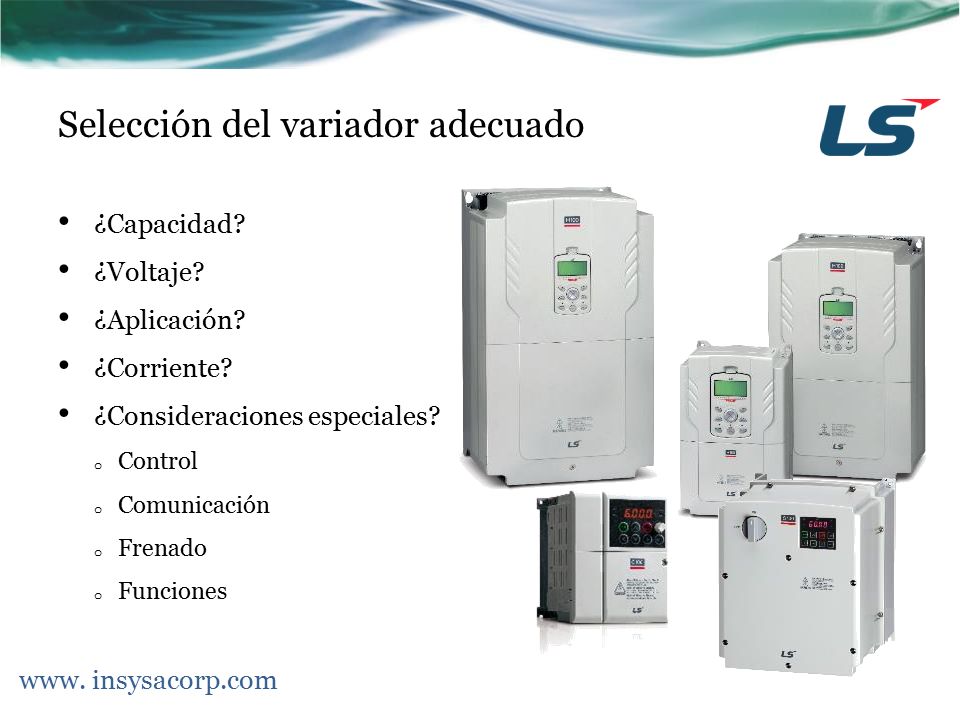

Selección del variador adecuado
¿Capacidad? ¿Voltaje? ¿Aplicación? ¿Corriente? ¿Consideraciones especiales? Control Comunicación Frenado Funciones What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

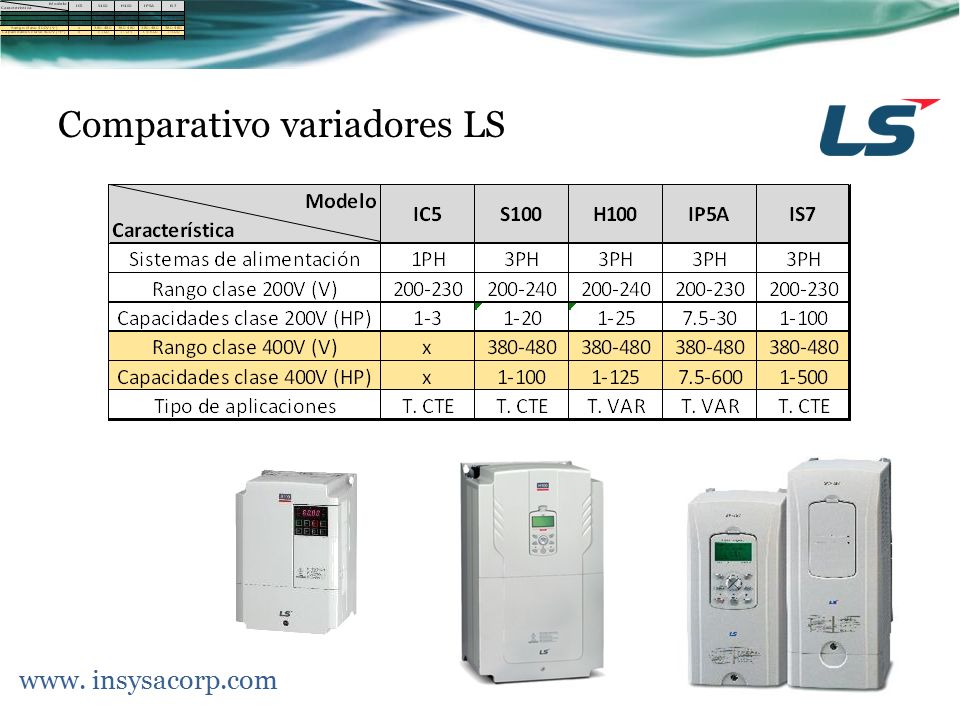

Comparativo variadores LS

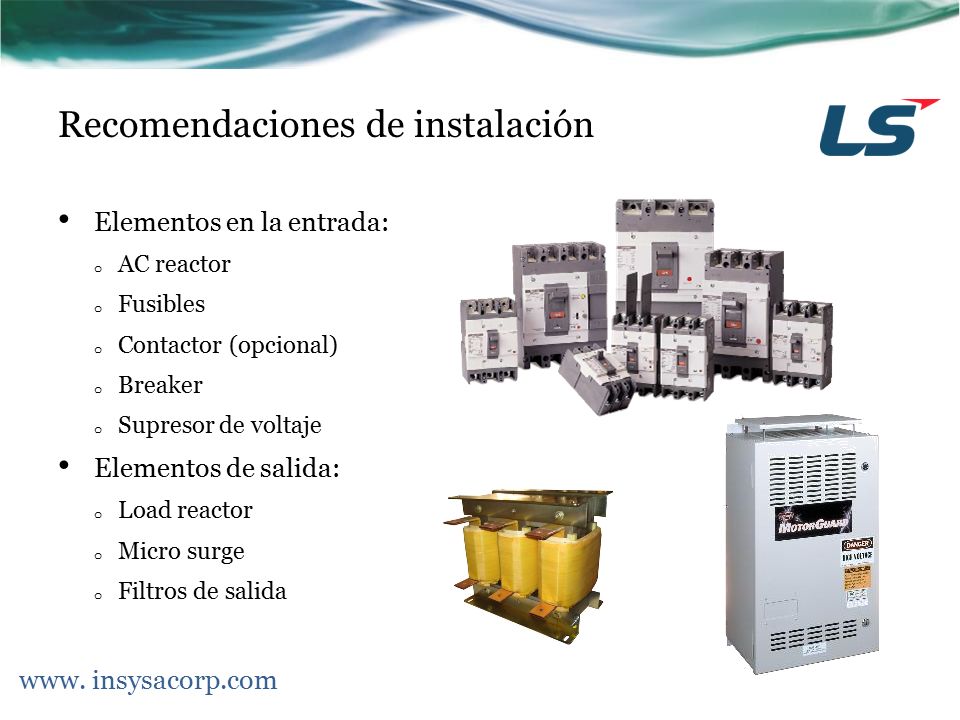

Recomendaciones de instalación
Elementos en la entrada: AC reactor Fusibles Contactor (opcional) Breaker Supresor de voltaje Elementos de salida: Load reactor Micro surge Filtros de salida What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

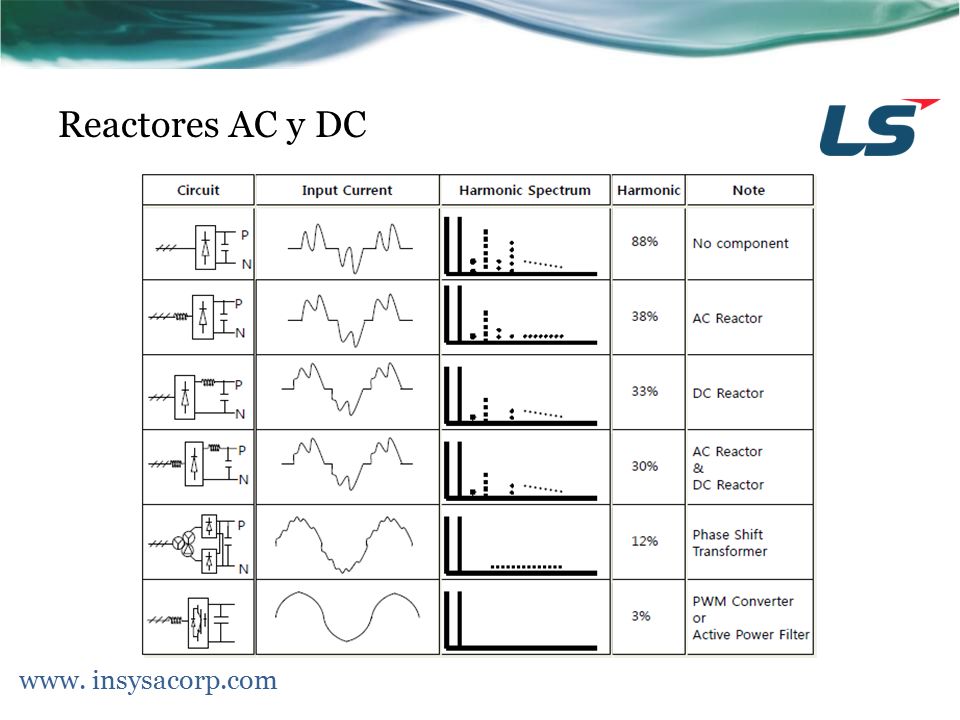

Reactores AC y DC www. insysacorp.com What is the project about?
Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

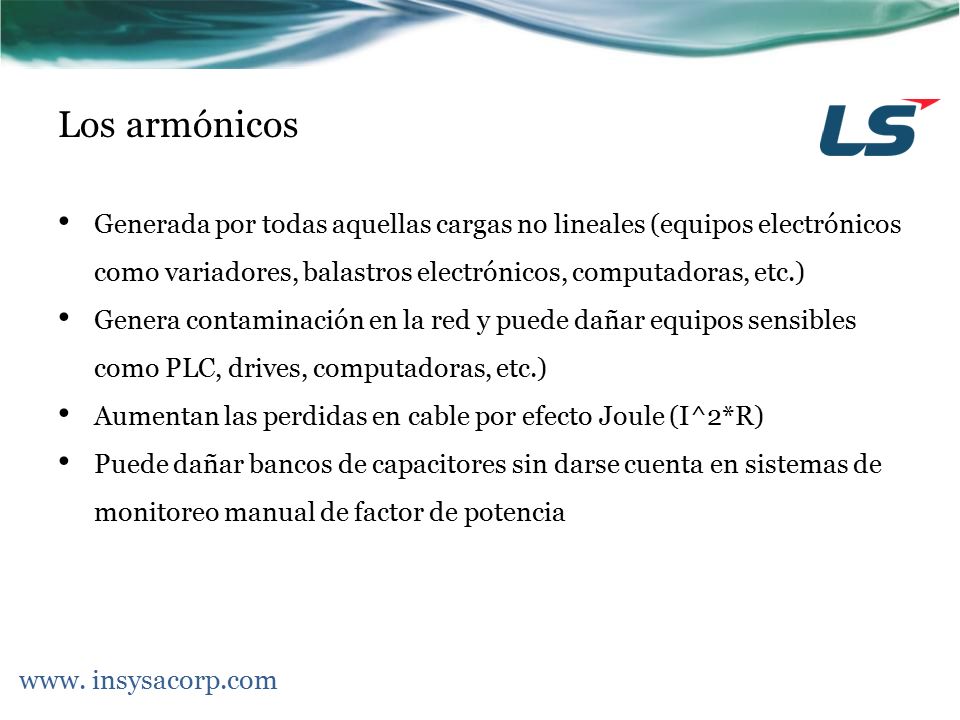

Los armónicos Generada por todas aquellas cargas no lineales (equipos electrónicos como variadores, balastros electrónicos, computadoras, etc.) Genera contaminación en la red y puede dañar equipos sensibles como PLC, drives, computadoras, etc.) Aumentan las perdidas en cable por efecto Joule (I^2*R) Puede dañar bancos de capacitores sin darse cuenta en sistemas de monitoreo manual de factor de potencia What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

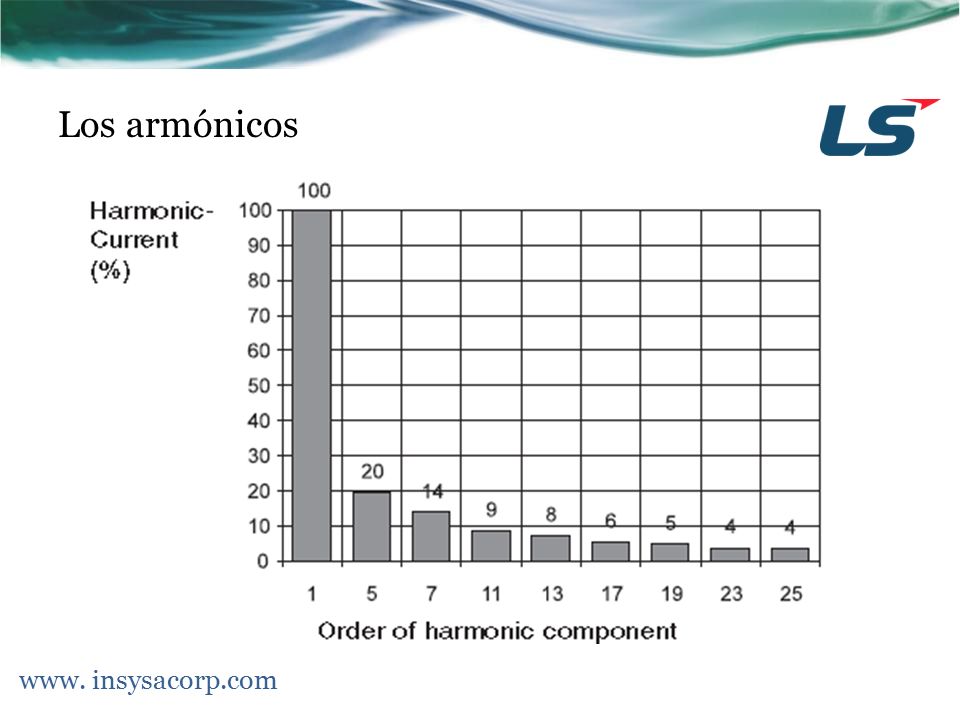

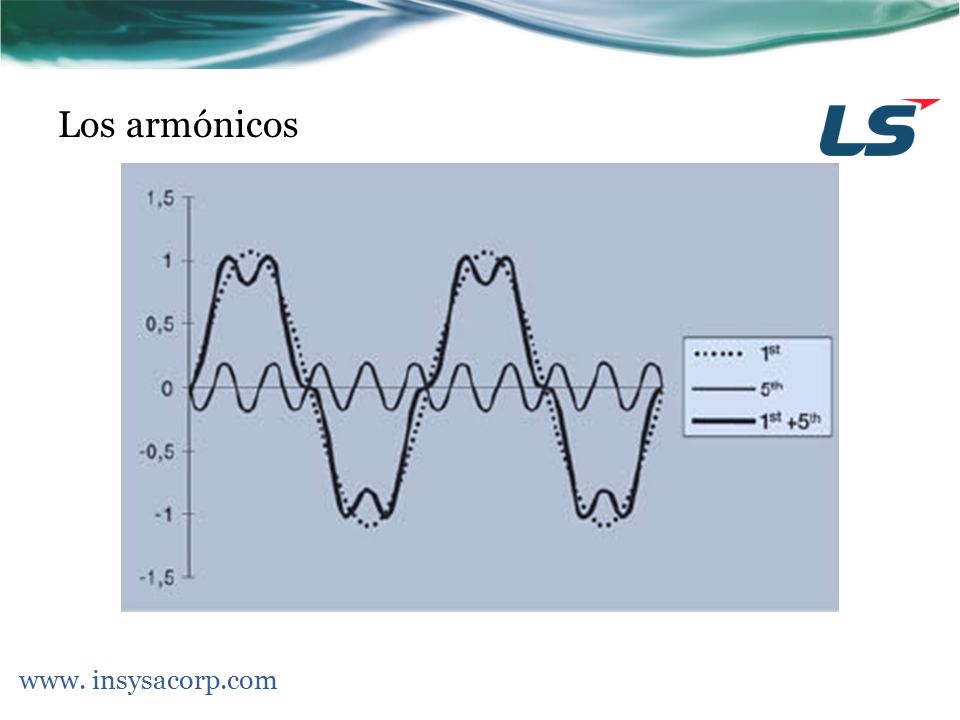

Los armónicos www. insysacorp.com What is the project about?

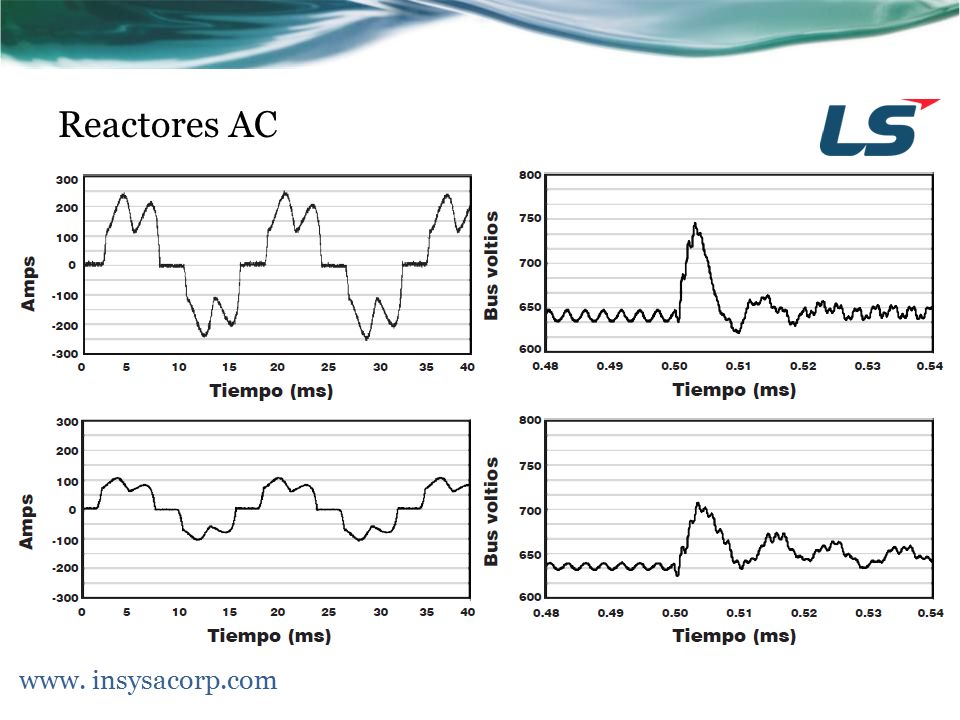

Reactores AC www. insysacorp.com What is the project about?

Reactor de carga Se utilizan para disminuir el efecto de limitación de tramo de cable hacía el motor. What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

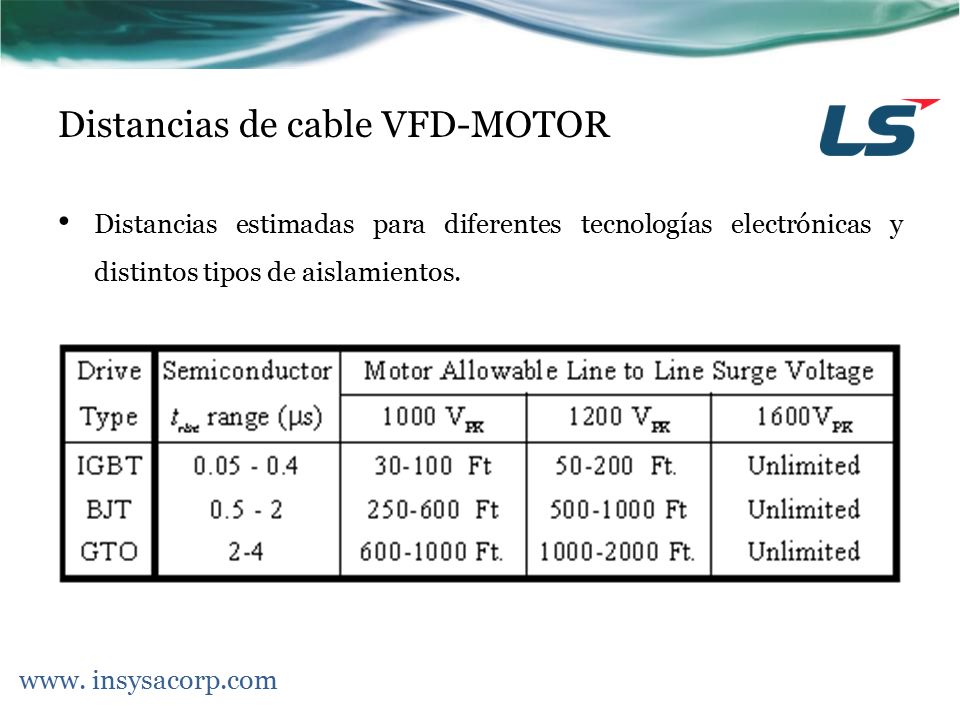

Distancias de cable VFD-MOTOR
Distancias estimadas para diferentes tecnologías electrónicas y distintos tipos de aislamientos. What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

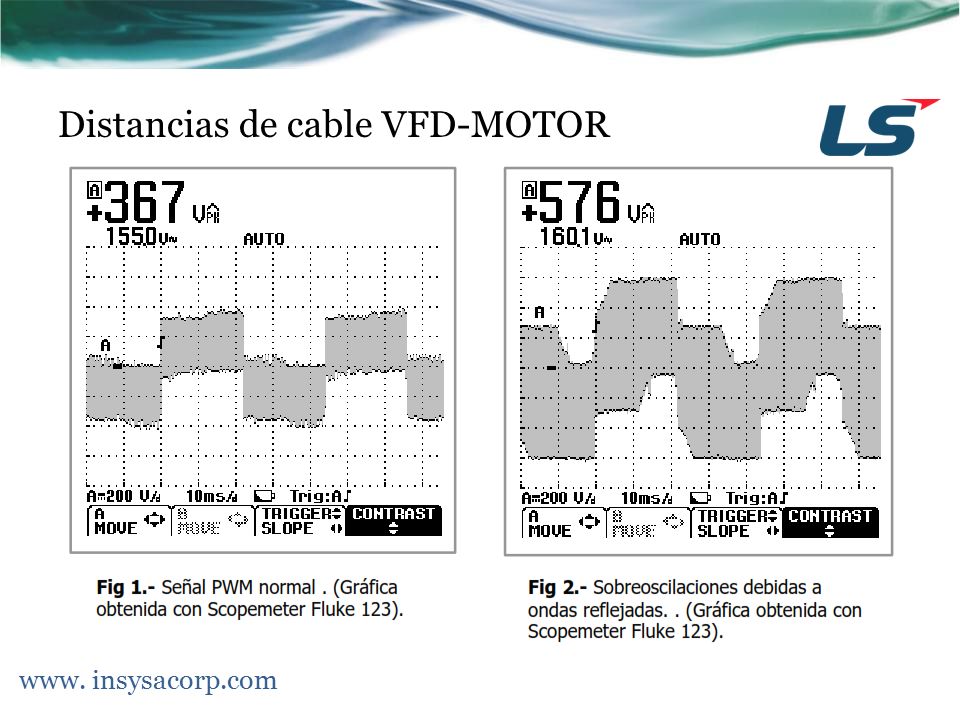

Distancias de cable VFD-MOTOR

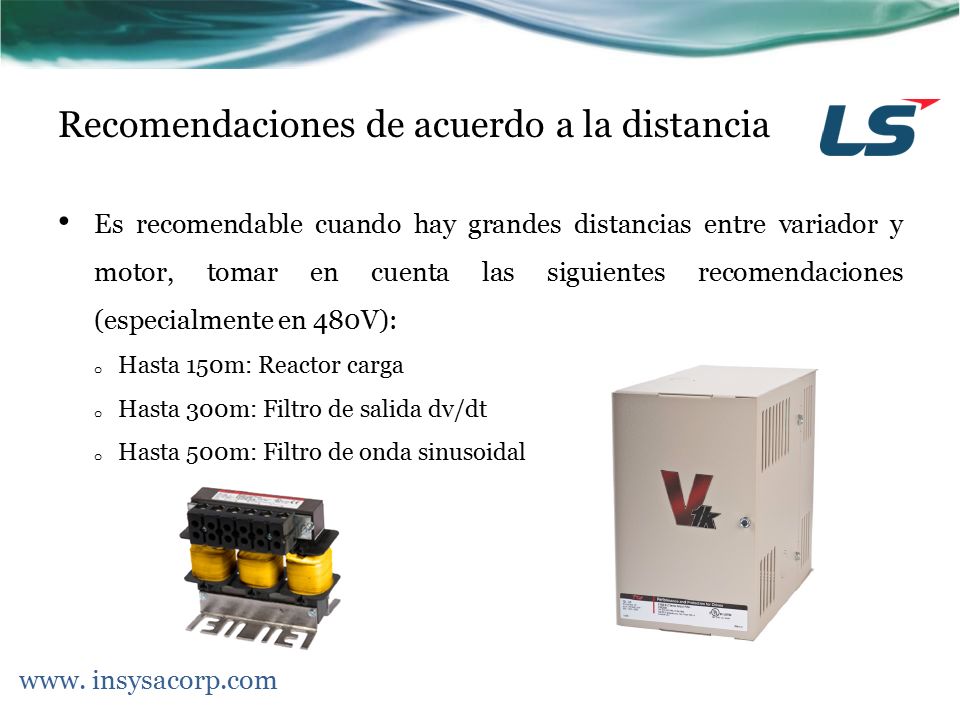

Recomendaciones de acuerdo a la distancia
Es recomendable cuando hay grandes distancias entre variador y motor, tomar en cuenta las siguientes recomendaciones (especialmente en 480V): Hasta 150m: Reactor carga Hasta 300m: Filtro de salida dv/dt Hasta 500m: Filtro de onda sinusoidal What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

Recomendaciones de acuerdo a la distancia

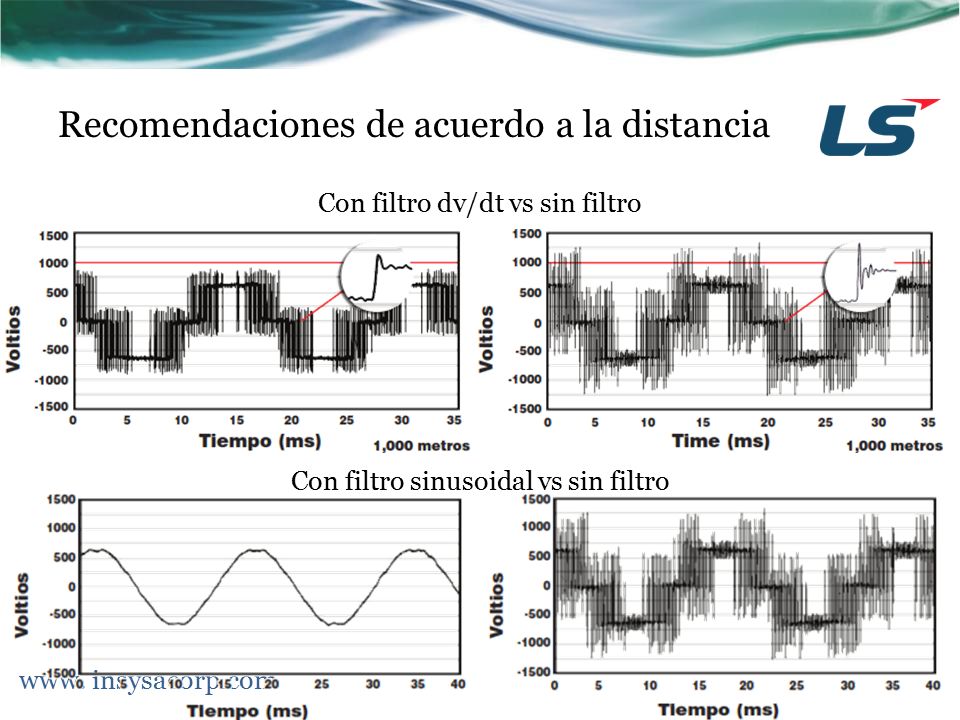

Con filtro dv/dt vs sin filtro Con filtro sinusoidal vs sin filtro What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

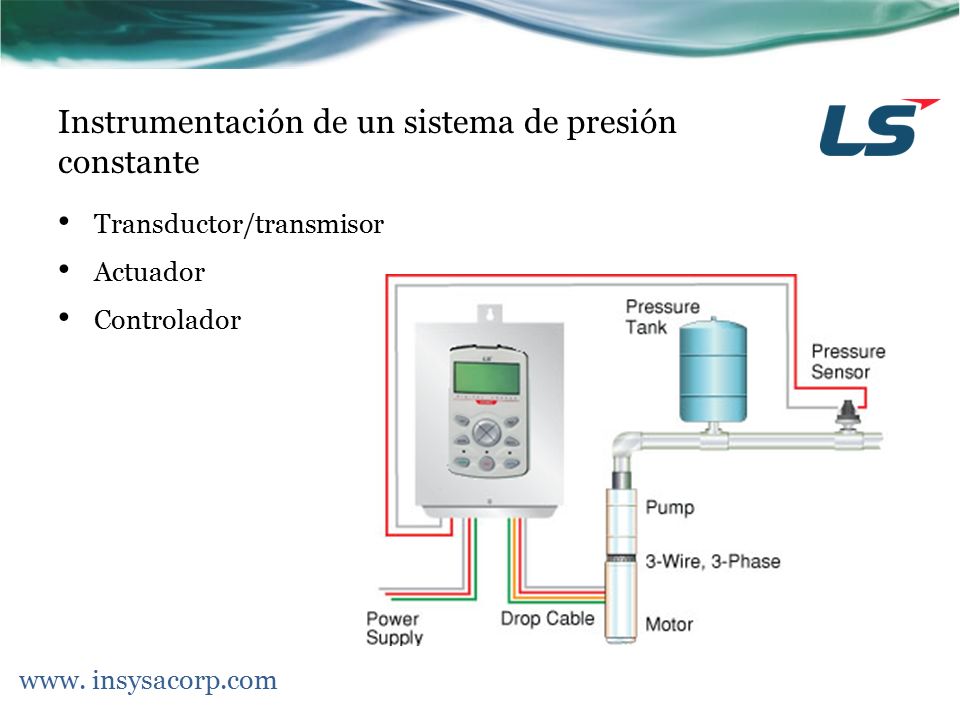

Instrumentación de un sistema de presión constante
Transductor/transmisor Actuador Controlador What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

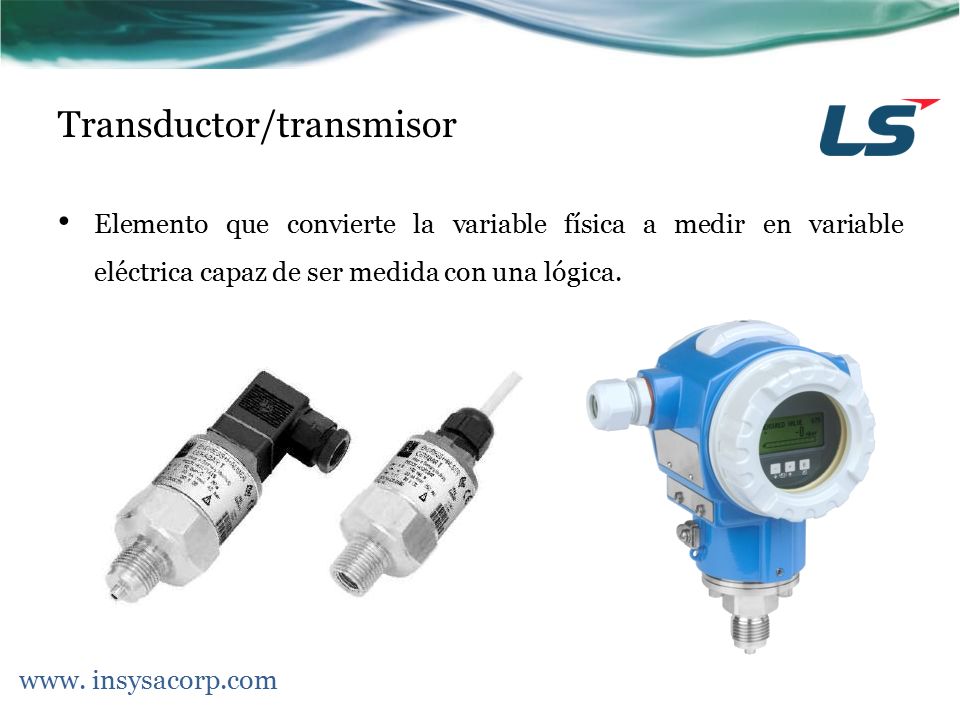

Transductor/transmisor
Elemento que convierte la variable física a medir en variable eléctrica capaz de ser medida con una lógica. What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

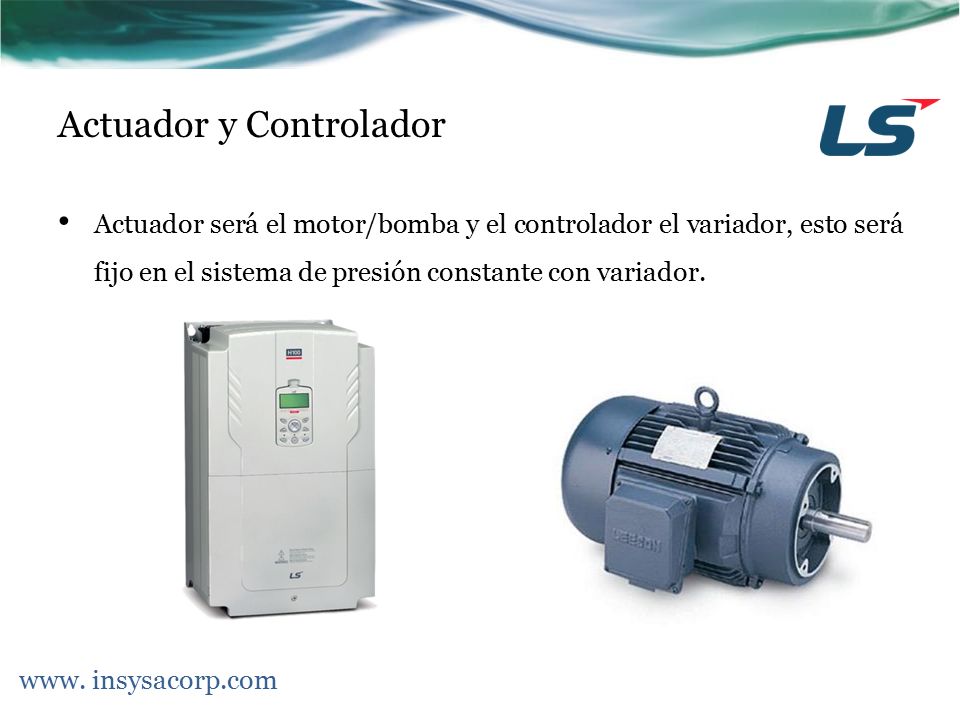

Actuador y Controlador
Actuador será el motor/bomba y el controlador el variador, esto será fijo en el sistema de presión constante con variador. What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

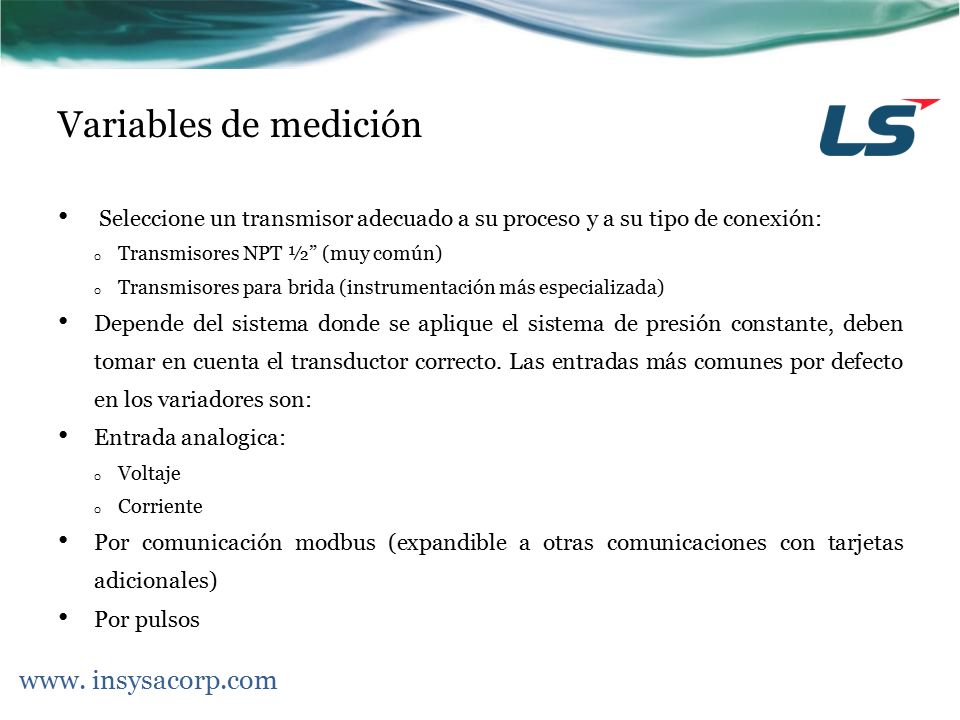

Variables de medición www. insysacorp.com
Seleccione un transmisor adecuado a su proceso y a su tipo de conexión: Transmisores NPT ½” (muy común) Transmisores para brida (instrumentación más especializada) Depende del sistema donde se aplique el sistema de presión constante, deben tomar en cuenta el transductor correcto. Las entradas más comunes por defecto en los variadores son: Entrada analogica: Voltaje Corriente Por comunicación modbus (expandible a otras comunicaciones con tarjetas adicionales) Por pulsos What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

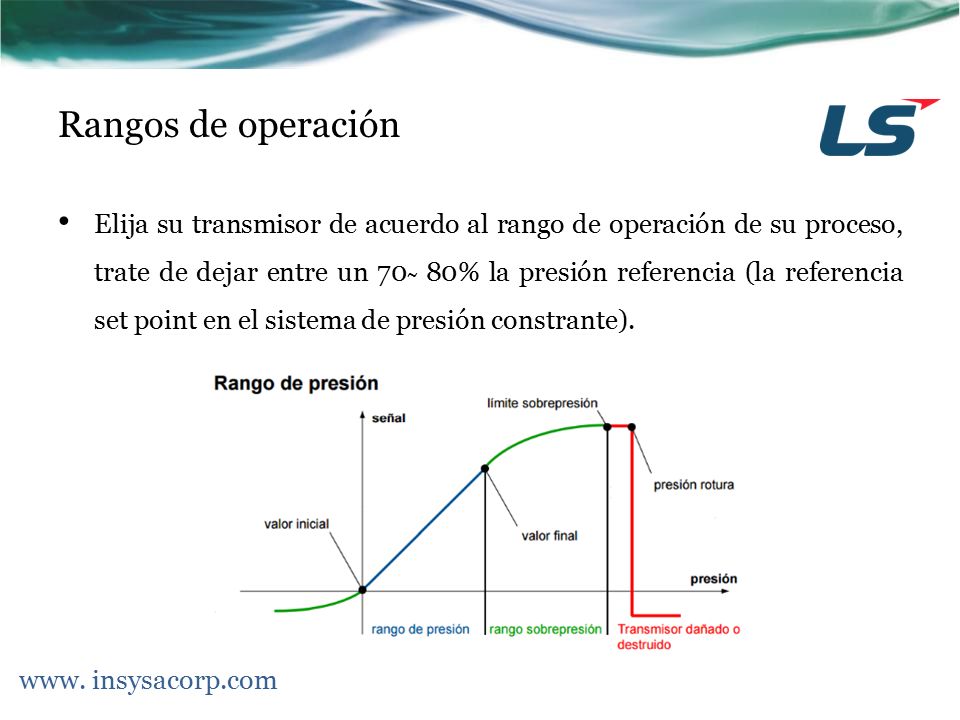

Rangos de operación Elija su transmisor de acuerdo al rango de operación de su proceso, trate de dejar entre un 70 ̴ 80% la presión referencia (la referencia set point en el sistema de presión constrante). What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

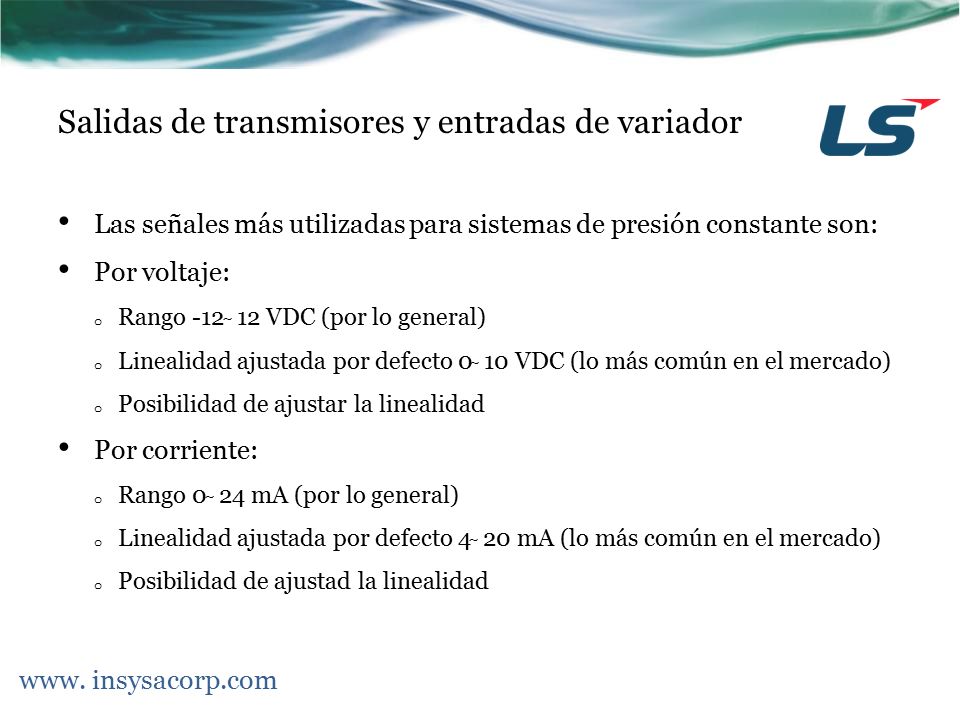

Salidas de transmisores y entradas de variador
Las señales más utilizadas para sistemas de presión constante son: Por voltaje: Rango -12 ̴ 12 VDC (por lo general) Linealidad ajustada por defecto 0 ̴ 10 VDC (lo más común en el mercado) Posibilidad de ajustar la linealidad Por corriente: Rango 0 ̴ 24 mA (por lo general) Linealidad ajustada por defecto 4 ̴ 20 mA (lo más común en el mercado) Posibilidad de ajustad la linealidad What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

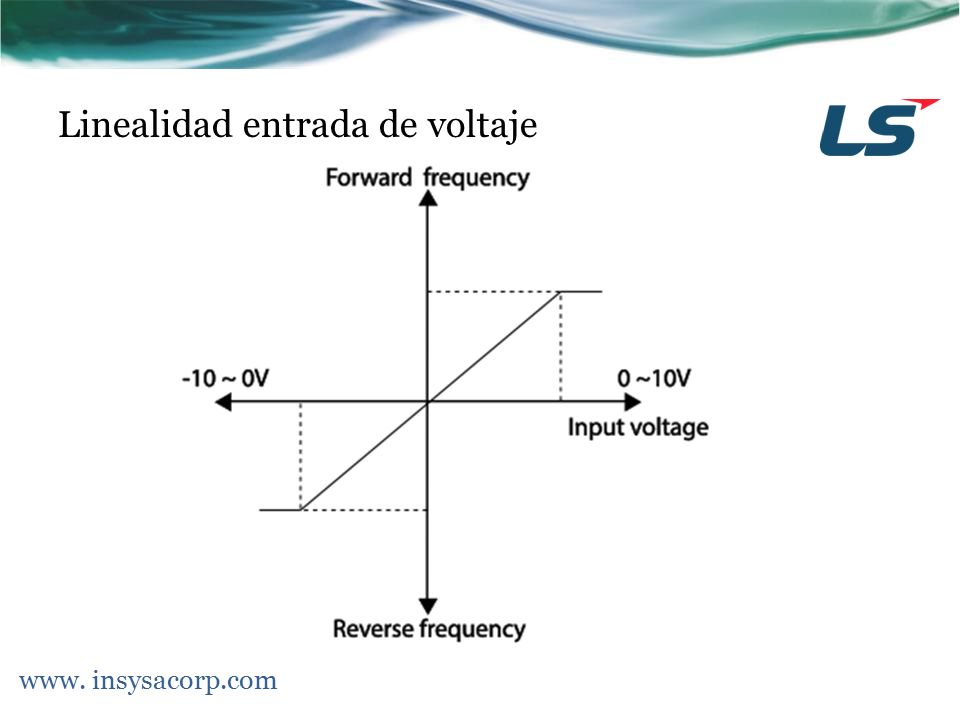

Linealidad entrada de voltaje

Configuración entrada voltaje H100
El variador puede configurar el rango de entrada tanto para corriente como voltaje. Este ajuste puede ser fino y puede ayudar a ser más exacto en la medición de la variable en el VFD. What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

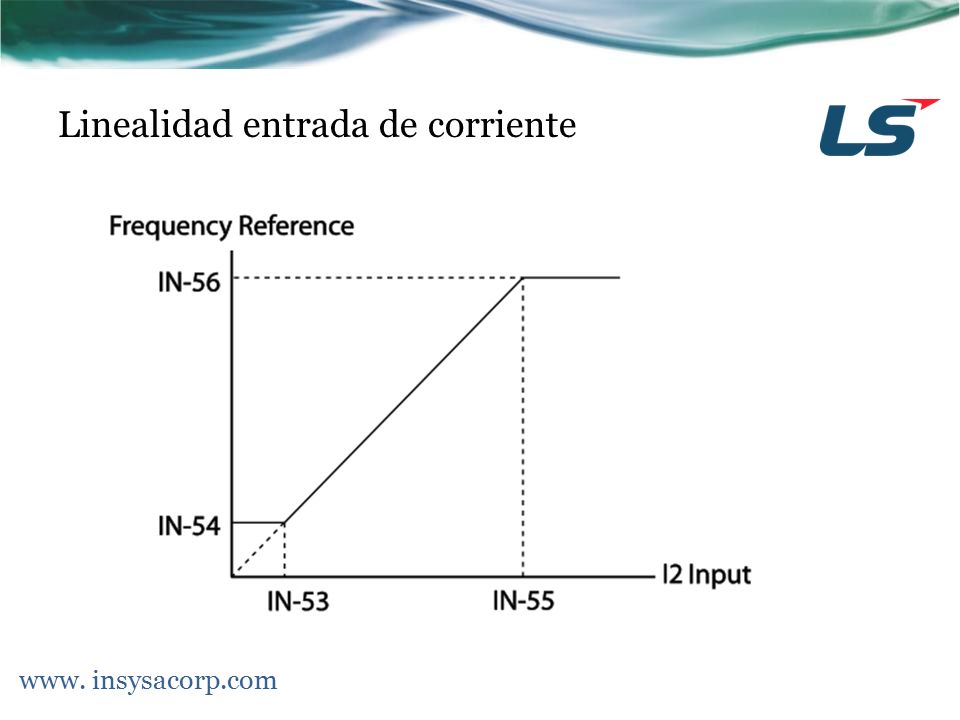

Linealidad entrada de corriente

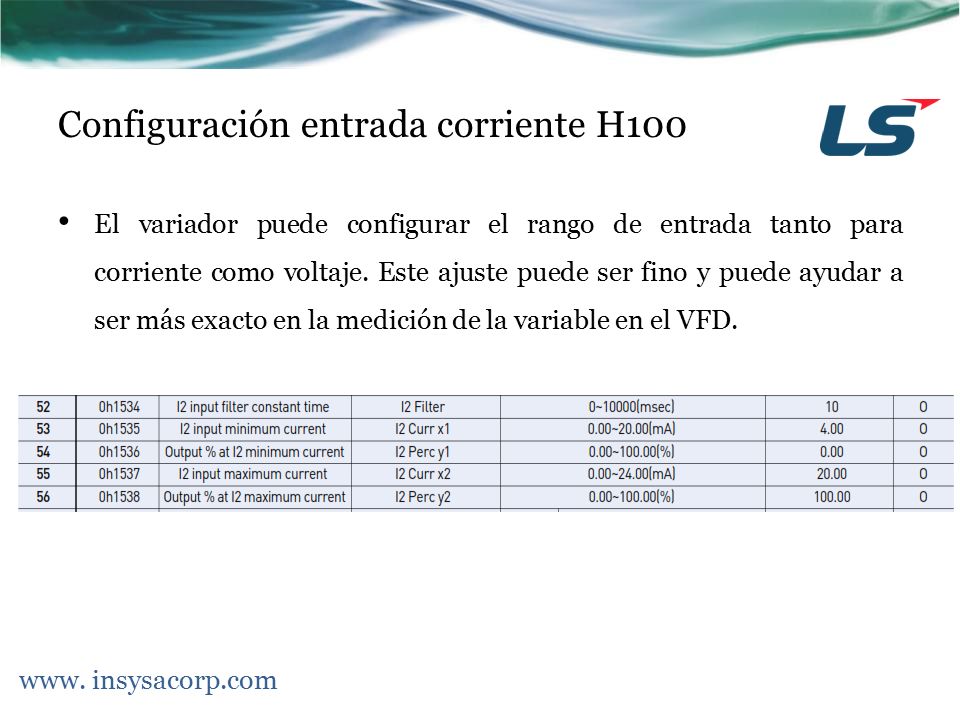

Configuración entrada corriente H100
El variador puede configurar el rango de entrada tanto para corriente como voltaje. Este ajuste puede ser fino y puede ayudar a ser más exacto en la medición de la variable en el VFD. What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

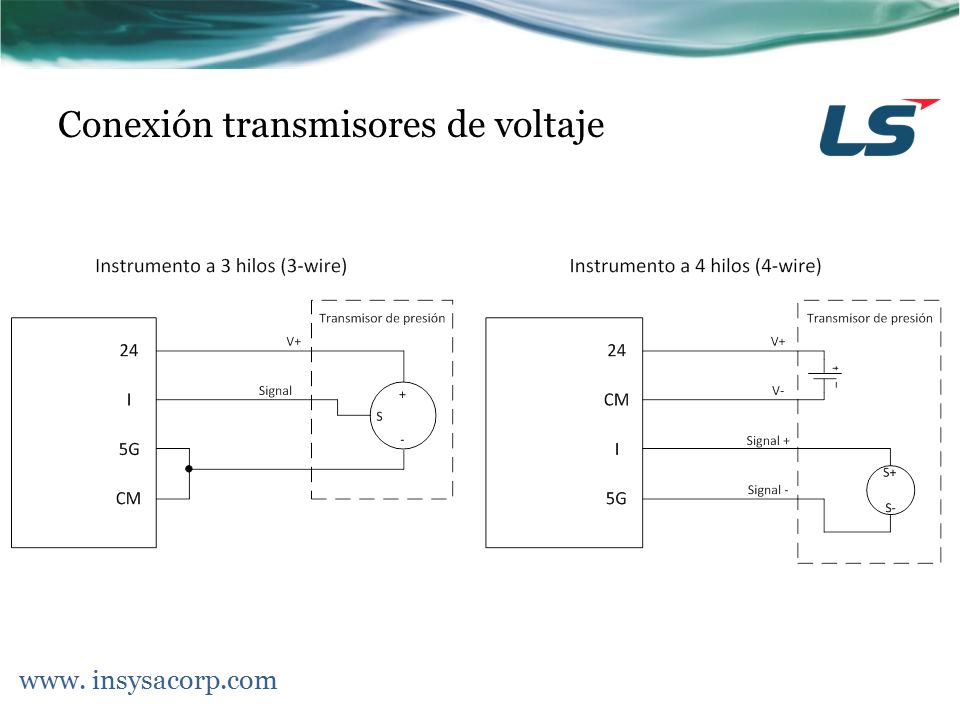

Conexión transmisores de voltaje

Conexión transmisores de corriente

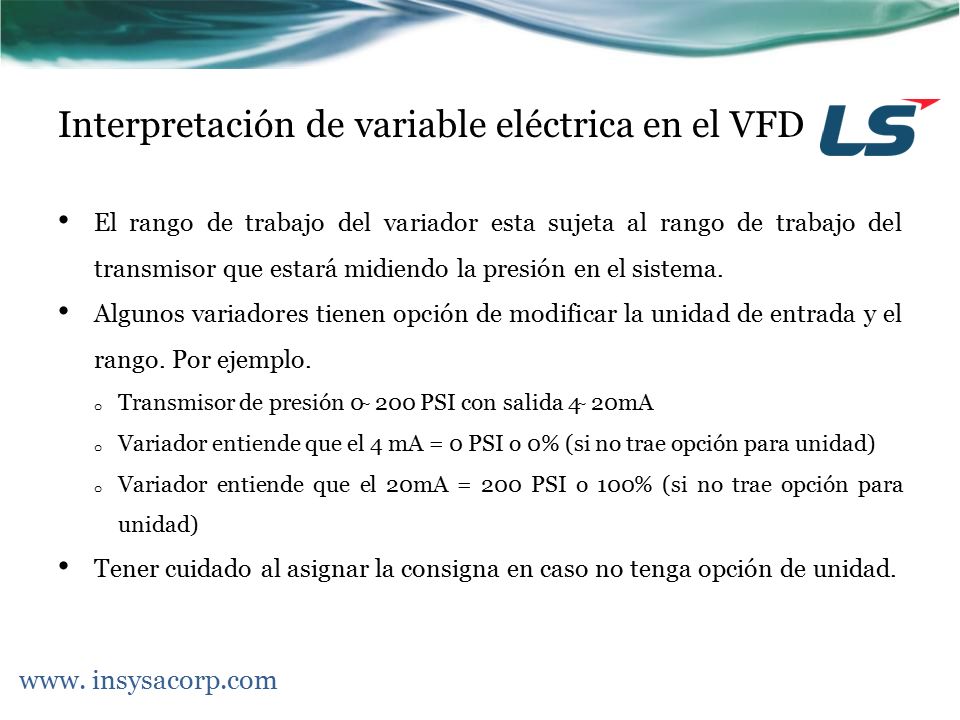

Interpretación de variable eléctrica en el VFD
El rango de trabajo del variador esta sujeta al rango de trabajo del transmisor que estará midiendo la presión en el sistema. Algunos variadores tienen opción de modificar la unidad de entrada y el rango. Por ejemplo. Transmisor de presión 0 ̴ 200 PSI con salida 4 ̴ 20mA Variador entiende que el 4 mA = 0 PSI o 0% (si no trae opción para unidad) Variador entiende que el 20mA = 200 PSI o 100% (si no trae opción para unidad) Tener cuidado al asignar la consigna en caso no tenga opción de unidad. What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

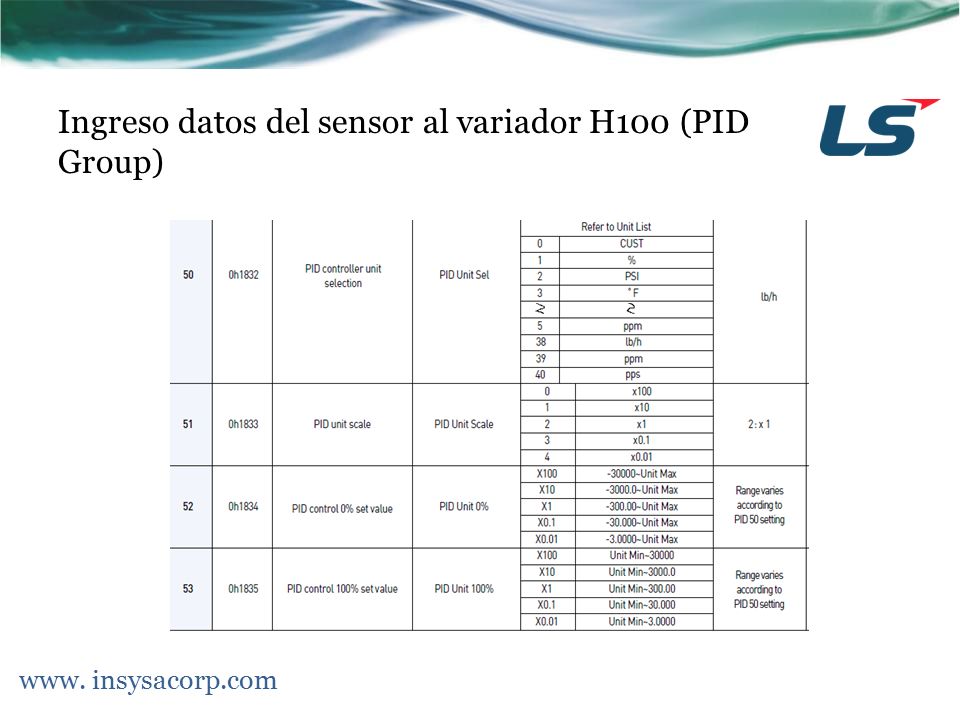

Ingreso datos del sensor al variador H100 (PID Group)

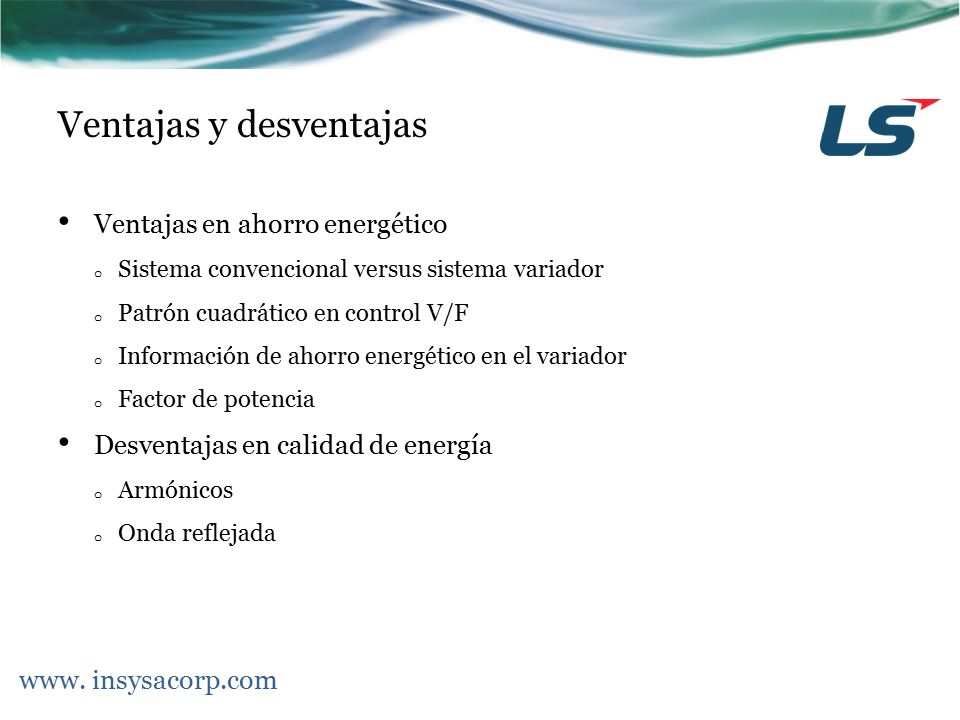

Ventajas y desventajas
Ventajas en ahorro energético Sistema convencional versus sistema variador Patrón cuadrático en control V/F Información de ahorro energético en el variador Factor de potencia Desventajas en calidad de energía Armónicos Onda reflejada What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

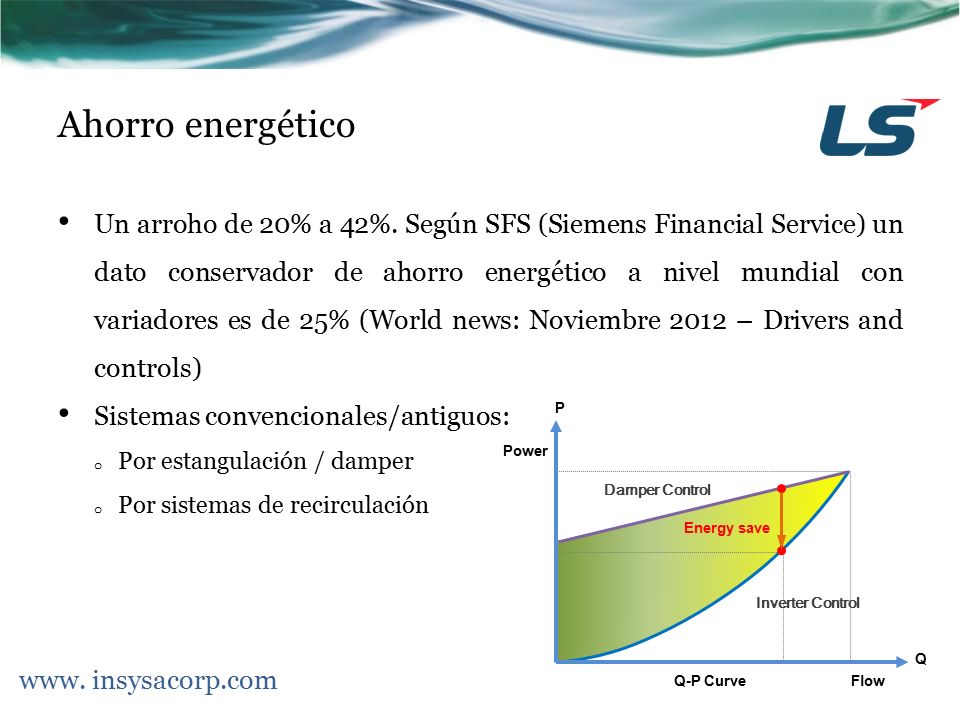

Ahorro energético Un arroho de 20% a 42%. Según SFS (Siemens Financial Service) un dato conservador de ahorro energético a nivel mundial con variadores es de 25% (World news: Noviembre 2012 – Drivers and controls) Sistemas convencionales/antiguos: Por estangulación / damper Por sistemas de recirculación Damper Control Flow Power Energy save Inverter Control Q P Q-P Curve What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

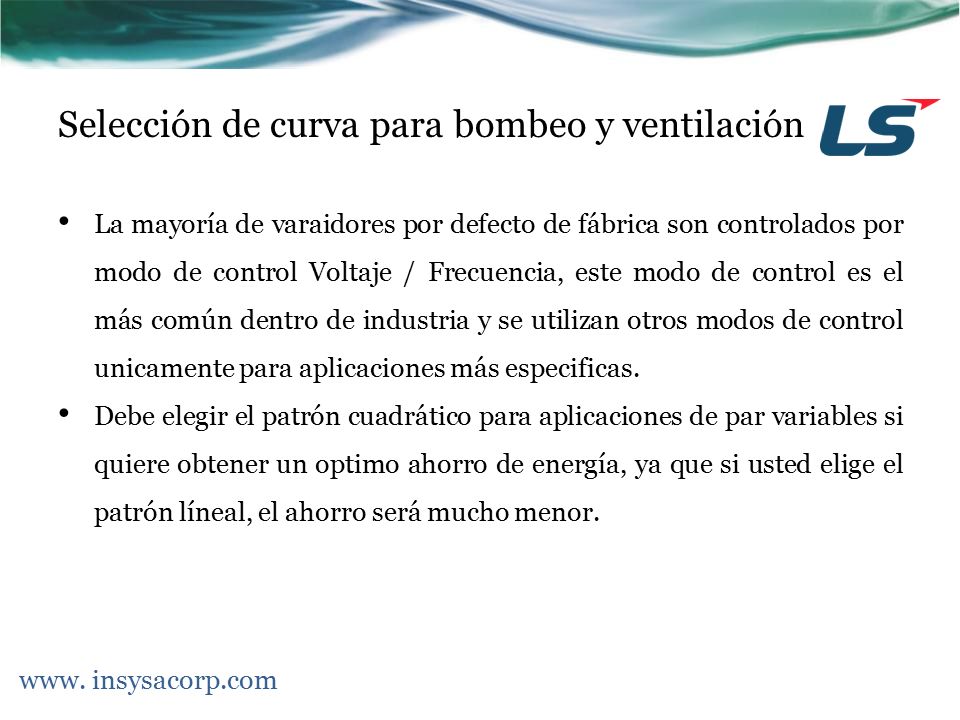

Selección de curva para bombeo y ventilación
La mayoría de varaidores por defecto de fábrica son controlados por modo de control Voltaje / Frecuencia, este modo de control es el más común dentro de industria y se utilizan otros modos de control unicamente para aplicaciones más especificas. Debe elegir el patrón cuadrático para aplicaciones de par variables si quiere obtener un optimo ahorro de energía, ya que si usted elige el patrón líneal, el ahorro será mucho menor. What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

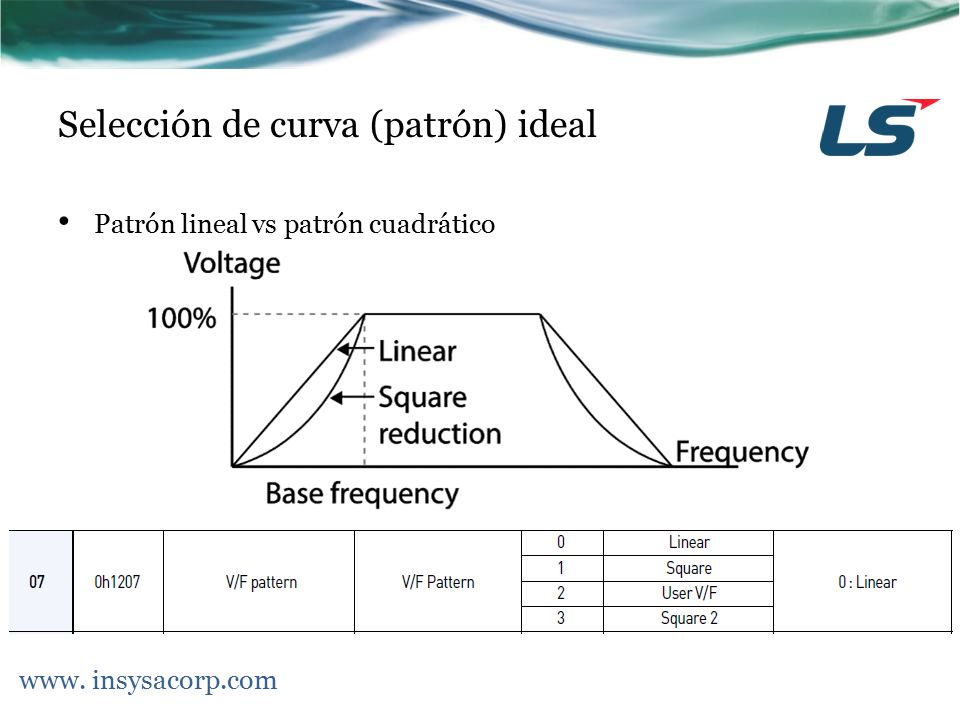

Selección de curva (patrón) ideal
Patrón lineal vs patrón cuadrático What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

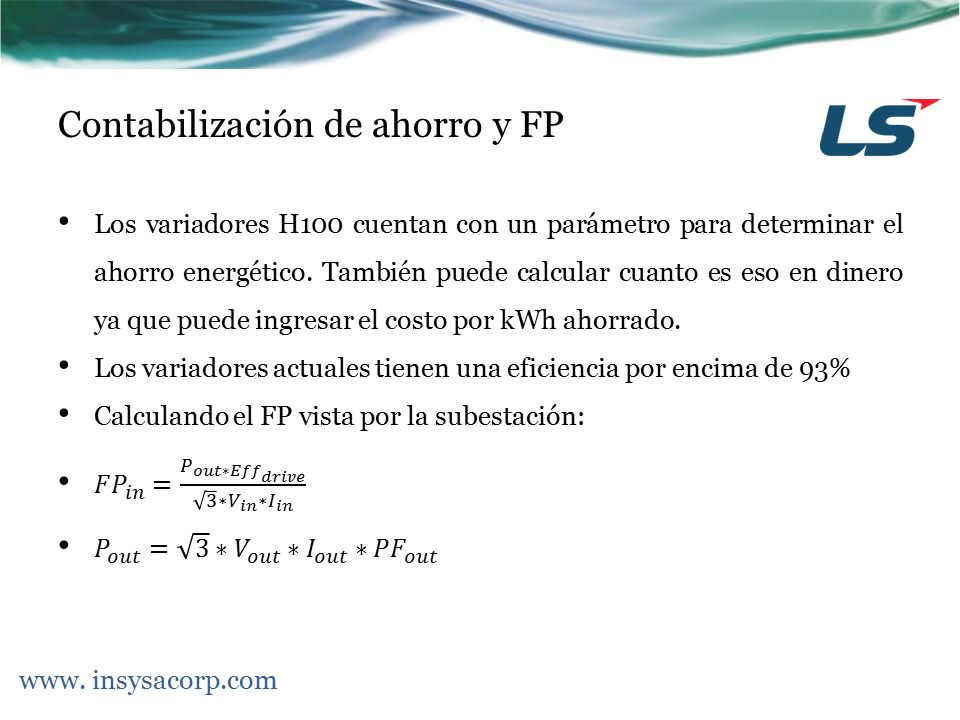

Contabilización de ahorro y FP
Los variadores H100 cuentan con un parámetro para determinar el ahorro energético. También puede calcular cuanto es eso en dinero ya que puede ingresar el costo por kWh ahorrado. Los variadores actuales tienen una eficiencia por encima de 93% Calculando el FP vista por la subestación: 𝐹𝑃 𝑖𝑛 = 𝑃 𝑜𝑢𝑡∗ 𝐸𝑓𝑓 𝑑𝑟𝑖𝑣𝑒 ∗ 𝑉 𝑖𝑛 ∗ 𝐼 𝑖𝑛 𝑃 𝑜𝑢𝑡 = 3 ∗ 𝑉 𝑜𝑢𝑡 ∗ 𝐼 𝑜𝑢𝑡 ∗ 𝑃𝐹 𝑜𝑢𝑡 What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

Consideraciones iniciales presión constante
Definir de donde será el arranque Definir tiempos de aceleración y desaceleración: se recomienda entre 2 a 5 segundos para presión constante. Conocer quien brindará el set point al variador: por lo general es desde la pantalla. Conocer que tipo de señal es el sensor y obtener el diagrama de conexión Conocer el rango del sensor Conocer la aplicación: ¿Necesita desactivar la bomba cuando el consumo sea nulo? ¿Necesita llenar suave la tubería? Etc. What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

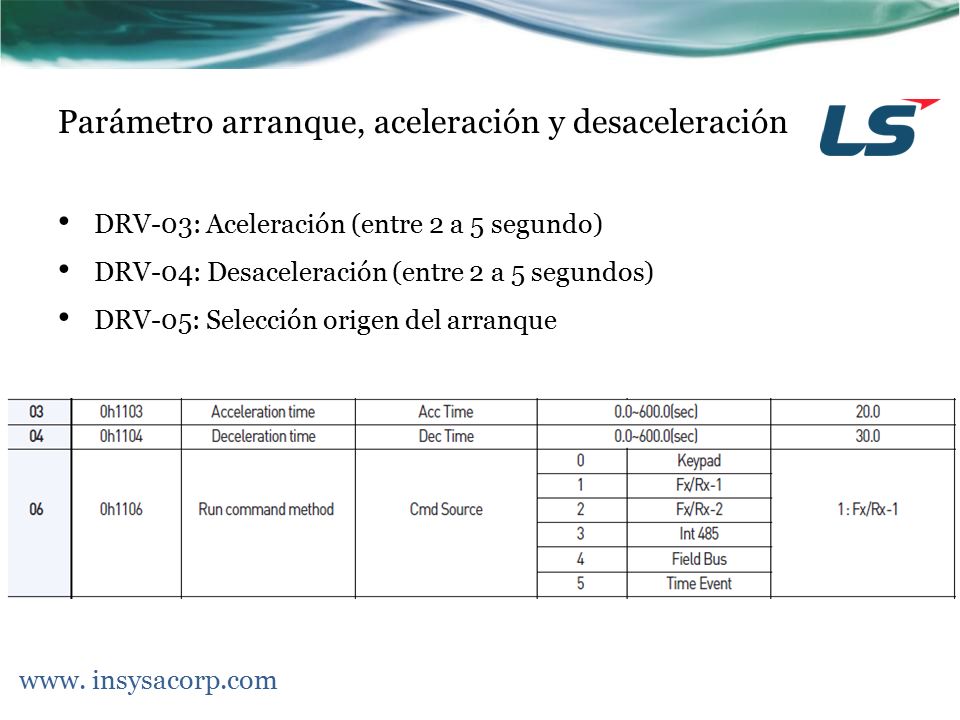

Parámetro arranque, aceleración y desaceleración
DRV-03: Aceleración (entre 2 a 5 segundo) DRV-04: Desaceleración (entre 2 a 5 segundos) DRV-05: Selección origen del arranque What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

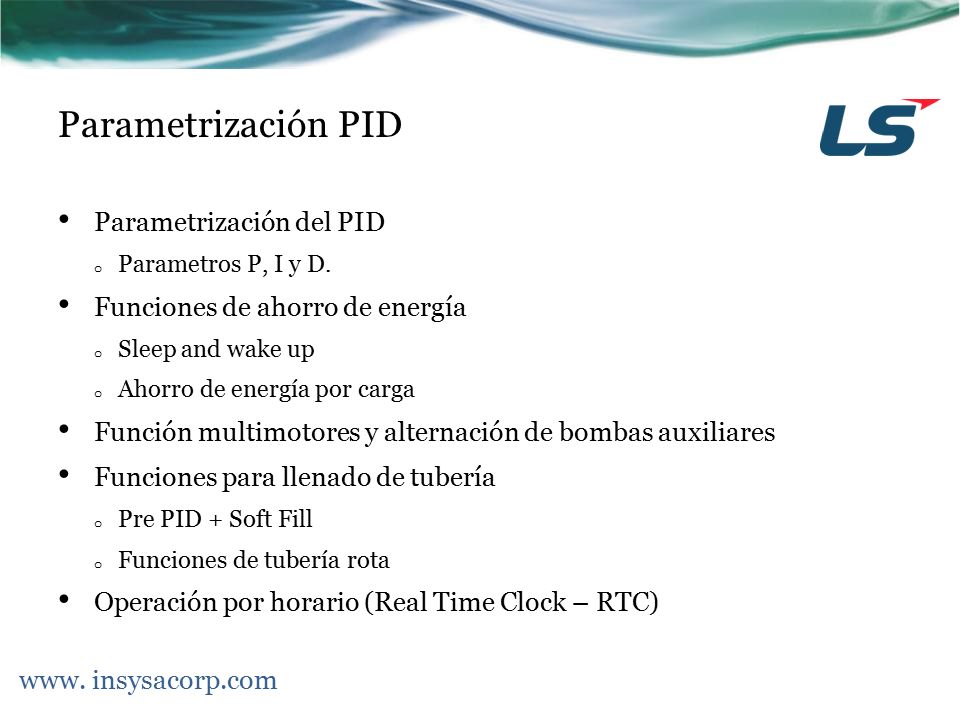

Parametrización PID Parametrización del PID
Parametros P, I y D. Funciones de ahorro de energía Sleep and wake up Ahorro de energía por carga Función multimotores y alternación de bombas auxiliares Funciones para llenado de tubería Pre PID + Soft Fill Funciones de tubería rota Operación por horario (Real Time Clock – RTC) What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

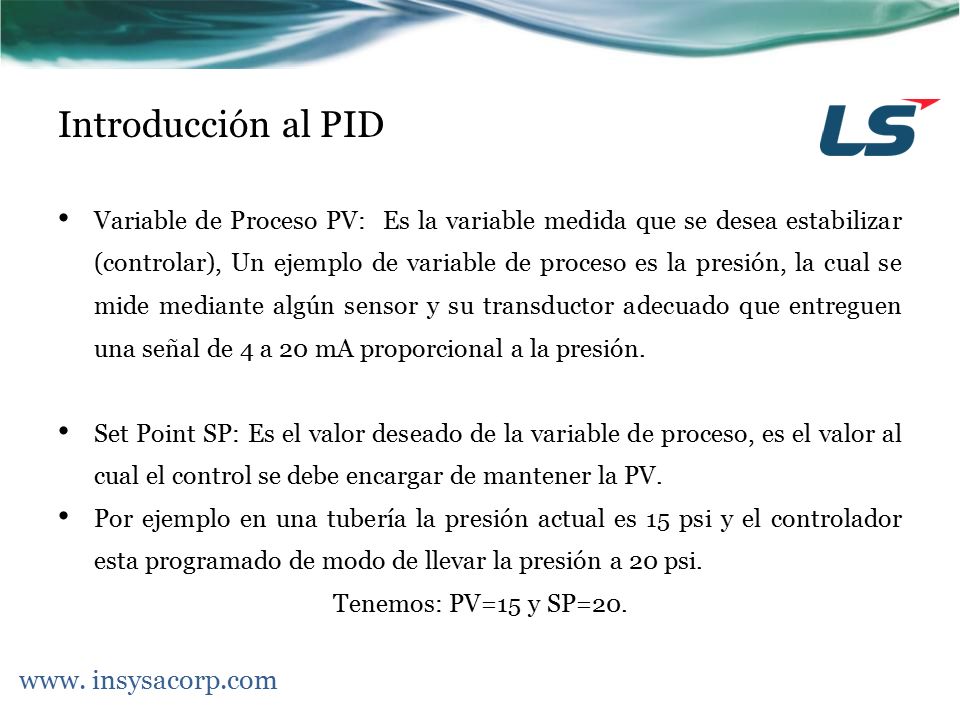

Introducción al PID www. insysacorp.com
Variable de Proceso PV: Es la variable medida que se desea estabilizar (controlar), Un ejemplo de variable de proceso es la presión, la cual se mide mediante algún sensor y su transductor adecuado que entreguen una señal de 4 a 20 mA proporcional a la presión. Set Point SP: Es el valor deseado de la variable de proceso, es el valor al cual el control se debe encargar de mantener la PV. Por ejemplo en una tubería la presión actual es 15 psi y el controlador esta programado de modo de llevar la presión a 20 psi. Tenemos: PV=15 y SP=20. What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

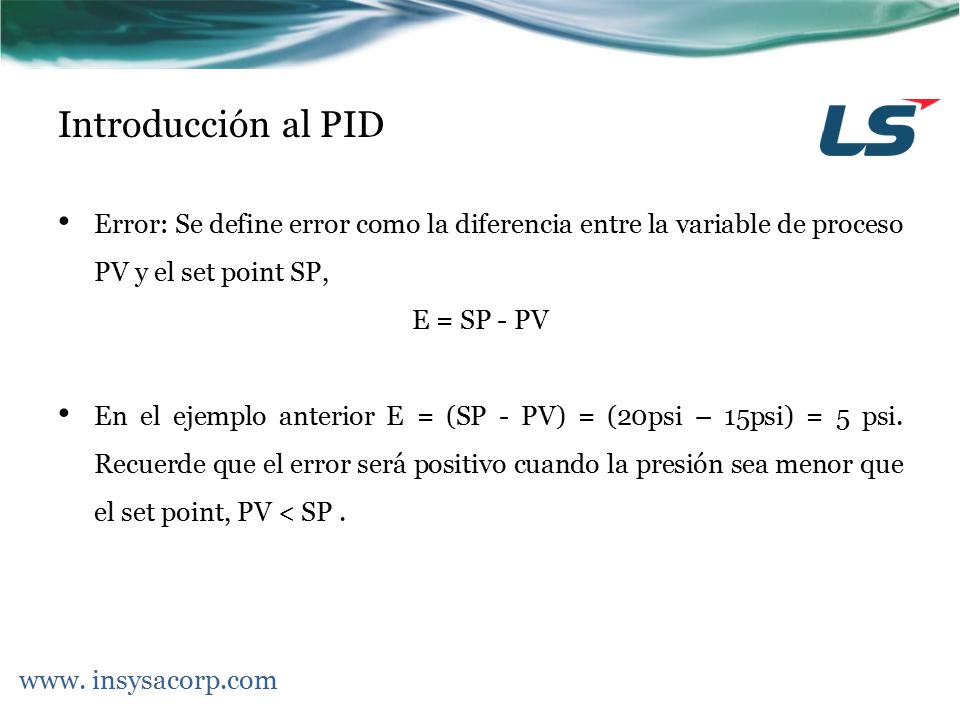

Introducción al PID Error: Se define error como la diferencia entre la variable de proceso PV y el set point SP, E = SP - PV En el ejemplo anterior E = (SP - PV) = (20psi – 15psi) = 5 psi. Recuerde que el error será positivo cuando la presión sea menor que el set point, PV < SP . What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

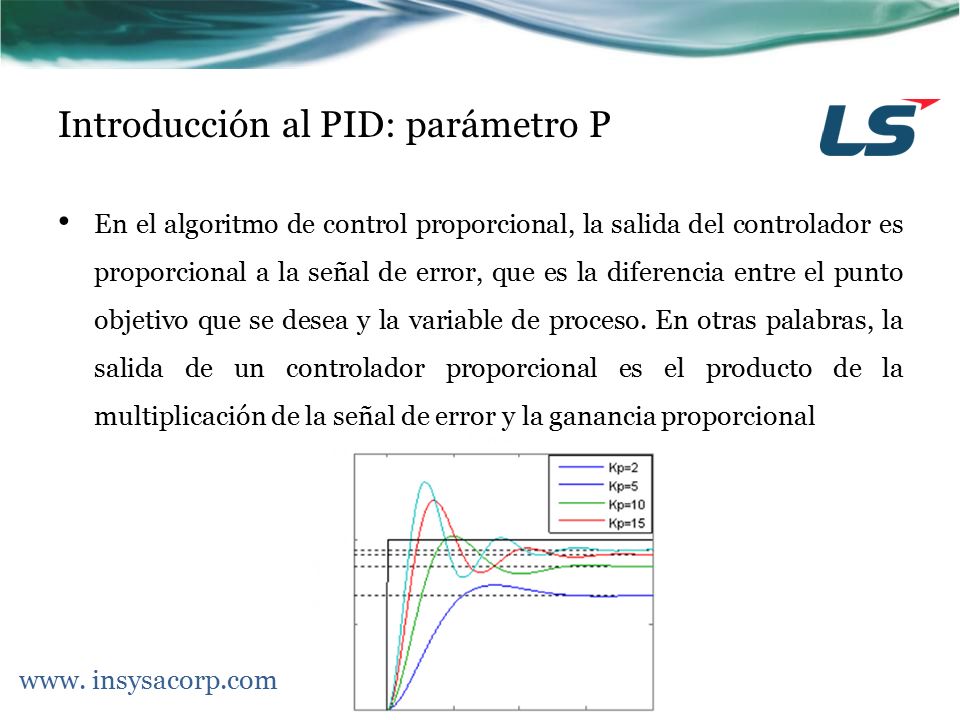

Introducción al PID: parámetro P
En el algoritmo de control proporcional, la salida del controlador es proporcional a la señal de error, que es la diferencia entre el punto objetivo que se desea y la variable de proceso. En otras palabras, la salida de un controlador proporcional es el producto de la multiplicación de la señal de error y la ganancia proporcional What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

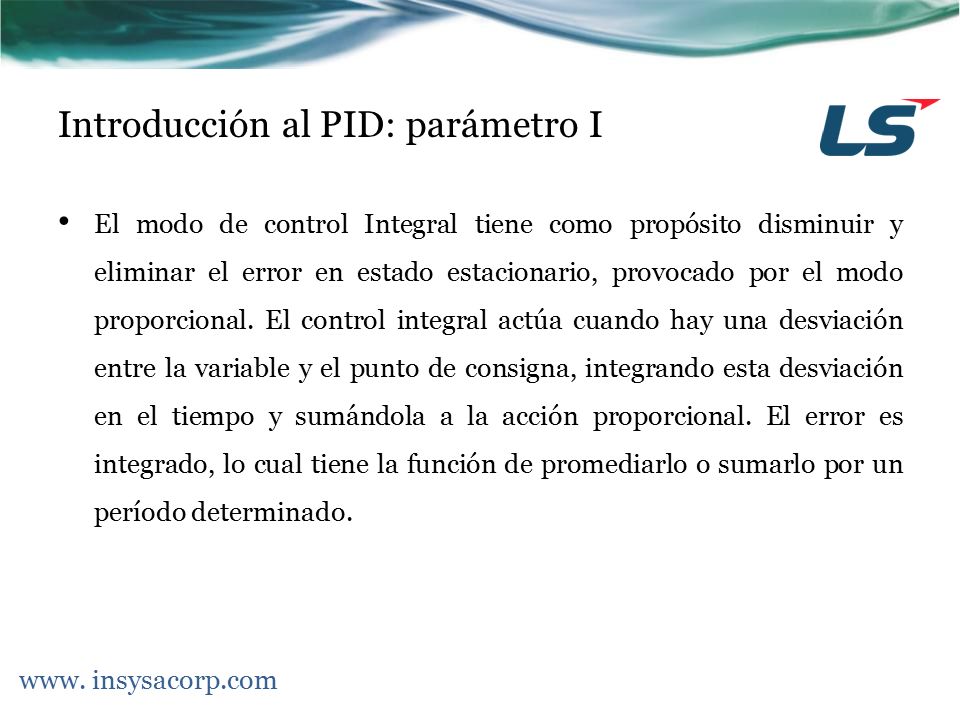

Introducción al PID: parámetro I
El modo de control Integral tiene como propósito disminuir y eliminar el error en estado estacionario, provocado por el modo proporcional. El control integral actúa cuando hay una desviación entre la variable y el punto de consigna, integrando esta desviación en el tiempo y sumándola a la acción proporcional. El error es integrado, lo cual tiene la función de promediarlo o sumarlo por un período determinado. What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

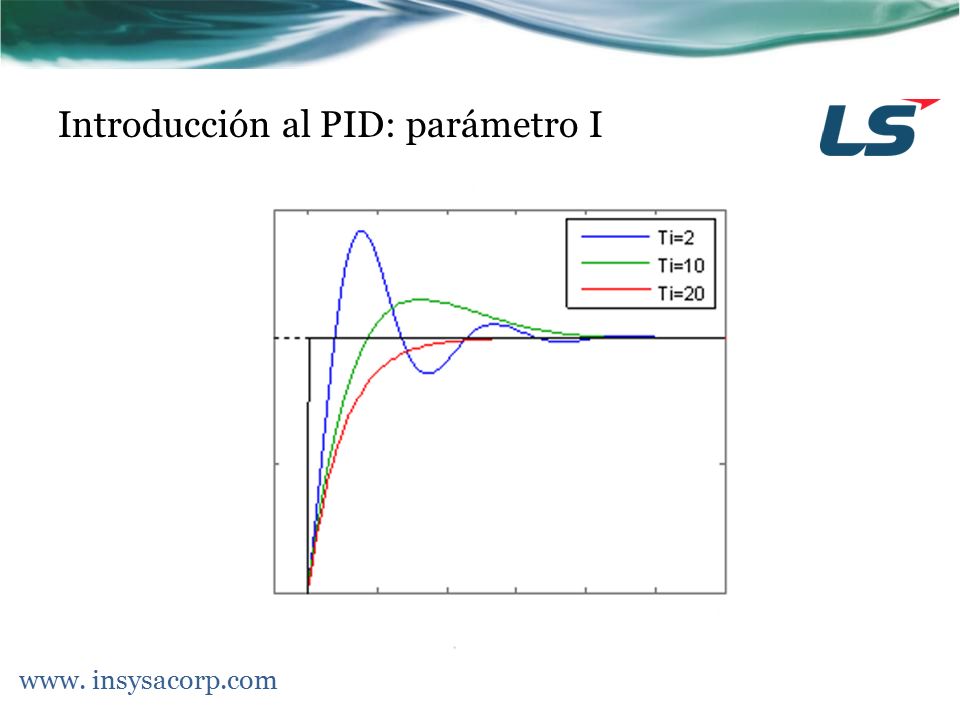

Introducción al PID: parámetro I

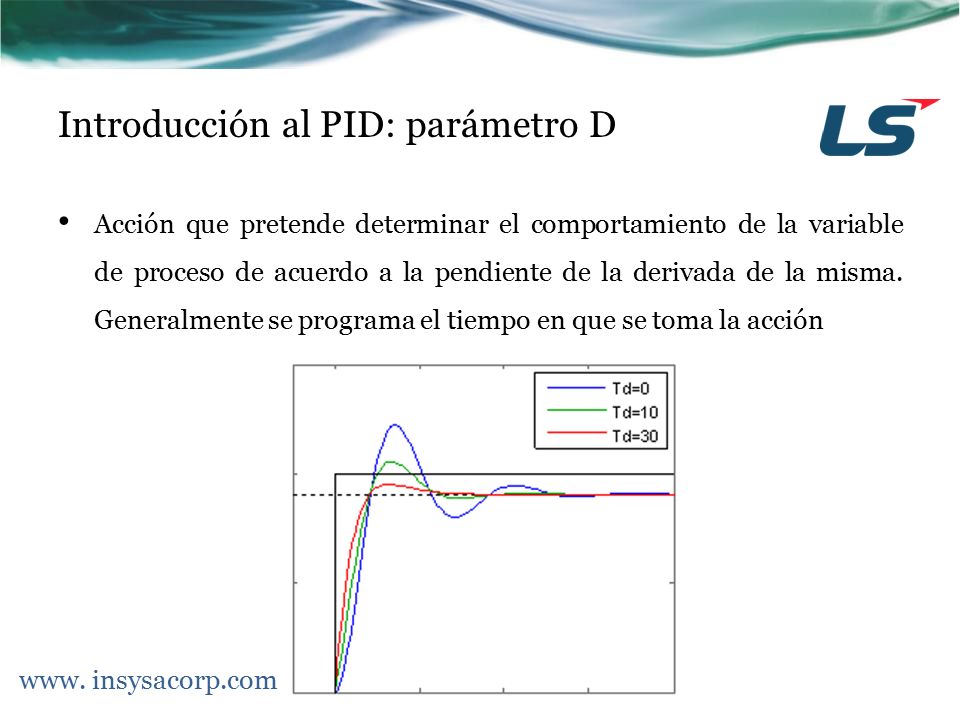

Introducción al PID: parámetro D
Acción que pretende determinar el comportamiento de la variable de proceso de acuerdo a la pendiente de la derivada de la misma. Generalmente se programa el tiempo en que se toma la acción What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

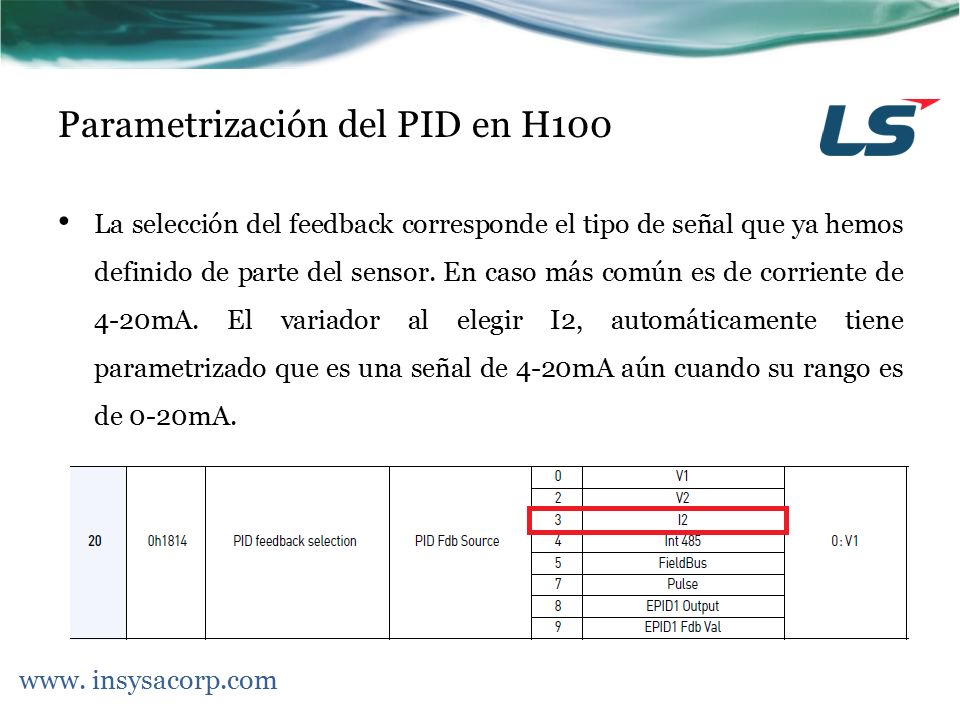

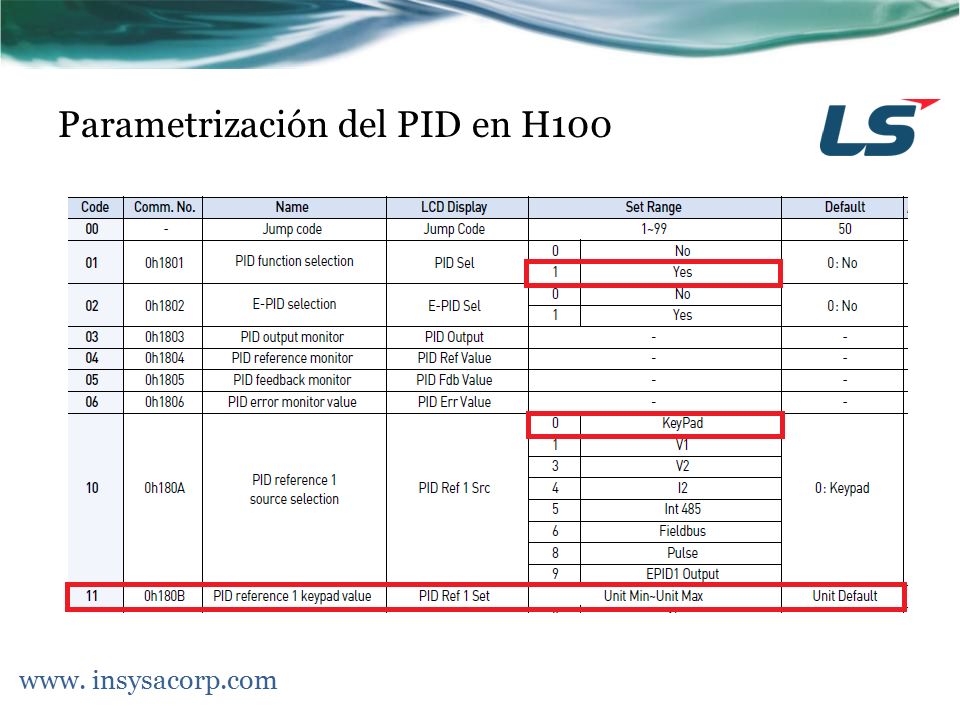

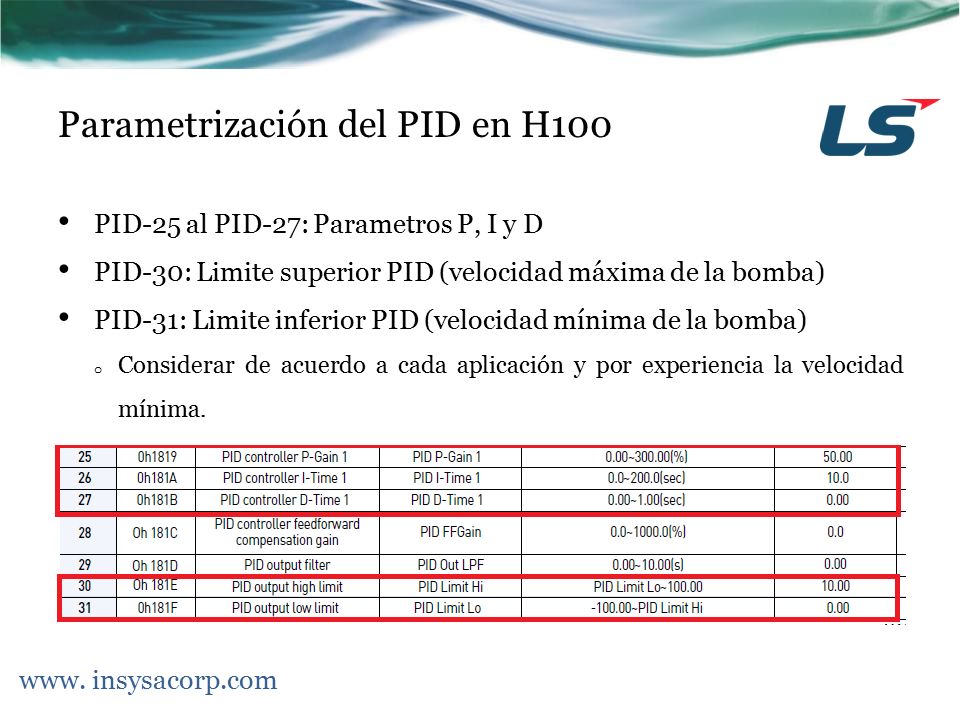

Parametrización del PID en H100

La selección del feedback corresponde el tipo de señal que ya hemos definido de parte del sensor. En caso más común es de corriente de 4-20mA. El variador al elegir I2, automáticamente tiene parametrizado que es una señal de 4-20mA aún cuando su rango es de 0-20mA. What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

PID-25 al PID-27: Parametros P, I y D PID-30: Limite superior PID (velocidad máxima de la bomba) PID-31: Limite inferior PID (velocidad mínima de la bomba) Considerar de acuerdo a cada aplicación y por experiencia la velocidad mínima. What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

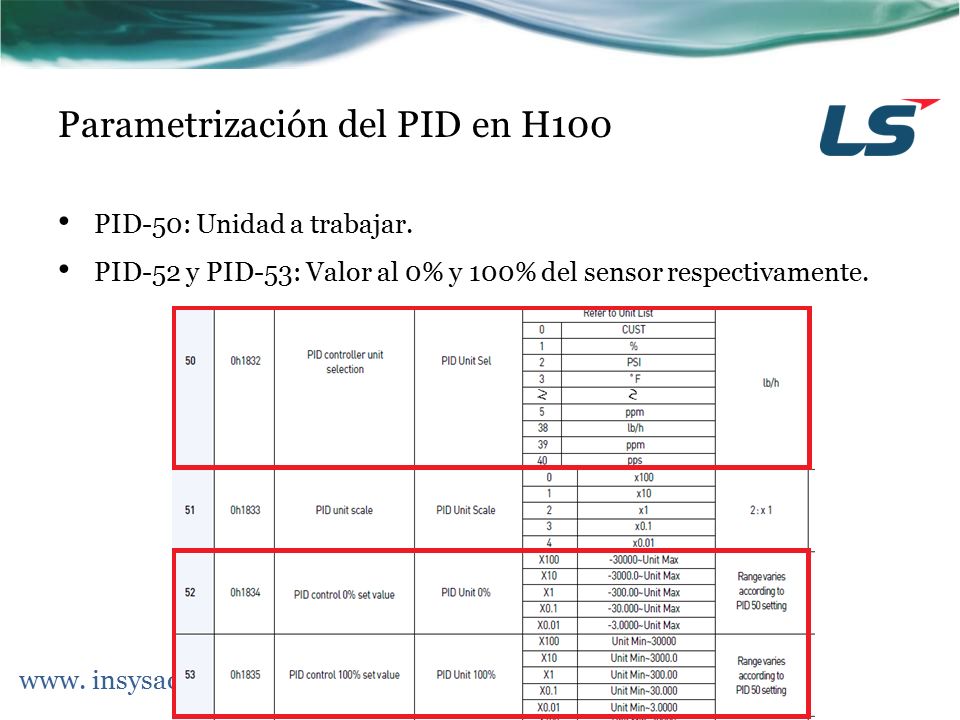

PID-50: Unidad a trabajar. PID-52 y PID-53: Valor al 0% y 100% del sensor respectivamente. What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

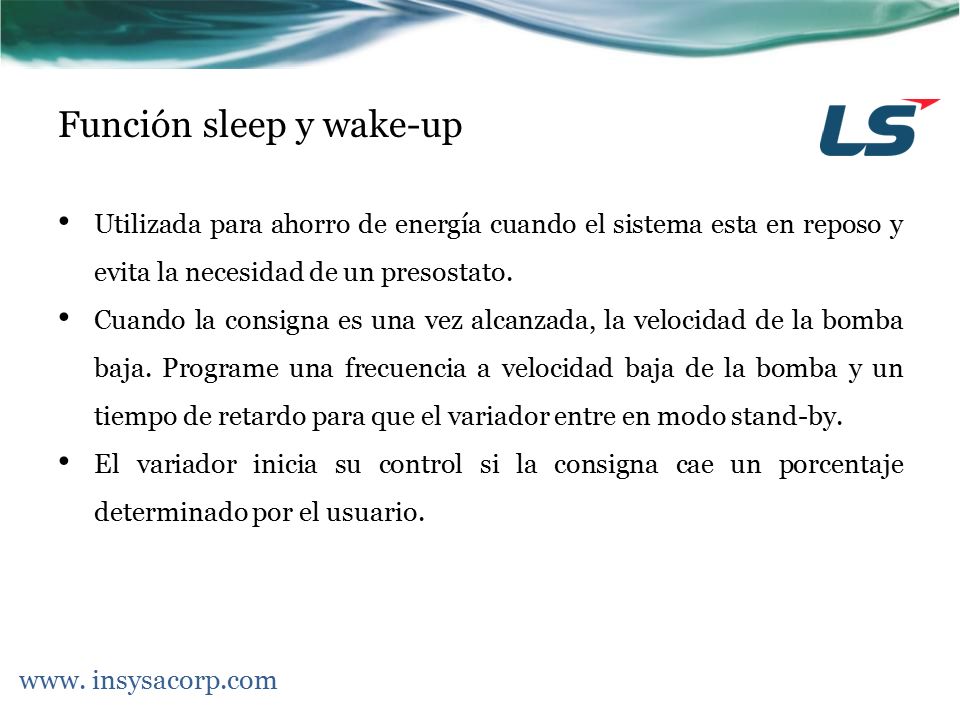

Función sleep y wake-up
Utilizada para ahorro de energía cuando el sistema esta en reposo y evita la necesidad de un presostato. Cuando la consigna es una vez alcanzada, la velocidad de la bomba baja. Programe una frecuencia a velocidad baja de la bomba y un tiempo de retardo para que el variador entre en modo stand-by. El variador inicia su control si la consigna cae un porcentaje determinado por el usuario. What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

Funcionamiento sleep y wake-up

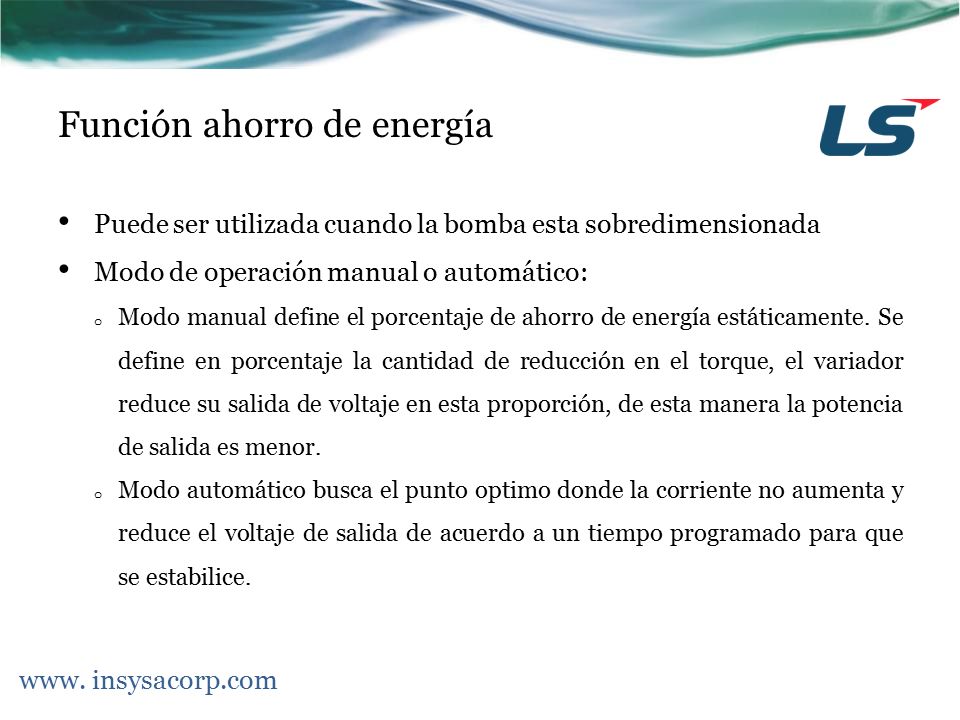

Función ahorro de energía
Puede ser utilizada cuando la bomba esta sobredimensionada Modo de operación manual o automático: Modo manual define el porcentaje de ahorro de energía estáticamente. Se define en porcentaje la cantidad de reducción en el torque, el variador reduce su salida de voltaje en esta proporción, de esta manera la potencia de salida es menor. Modo automático busca el punto optimo donde la corriente no aumenta y reduce el voltaje de salida de acuerdo a un tiempo programado para que se estabilice. What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

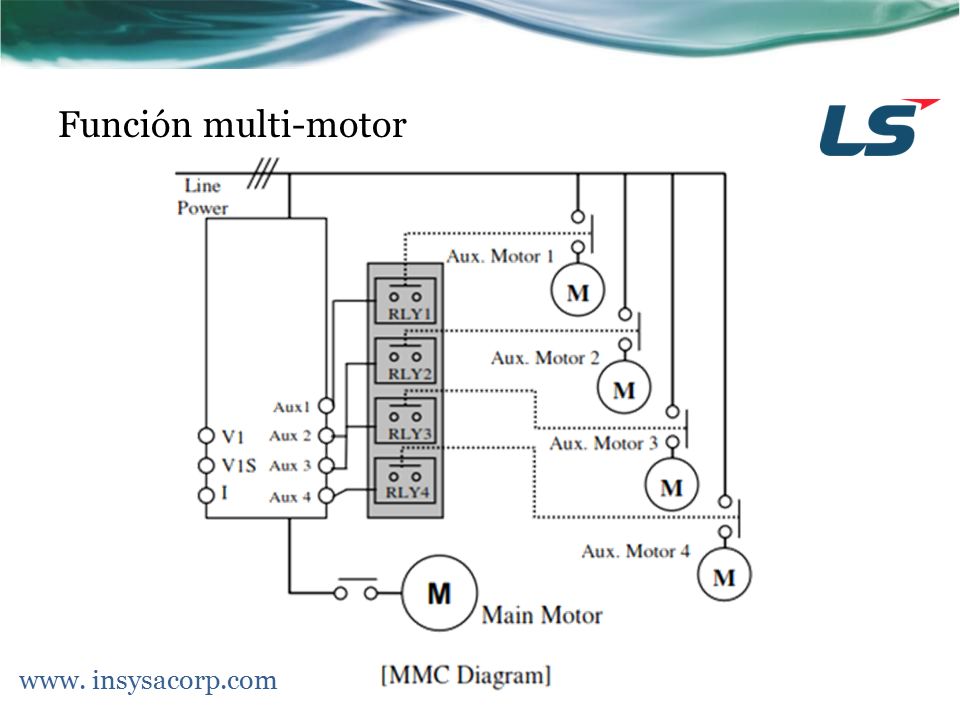

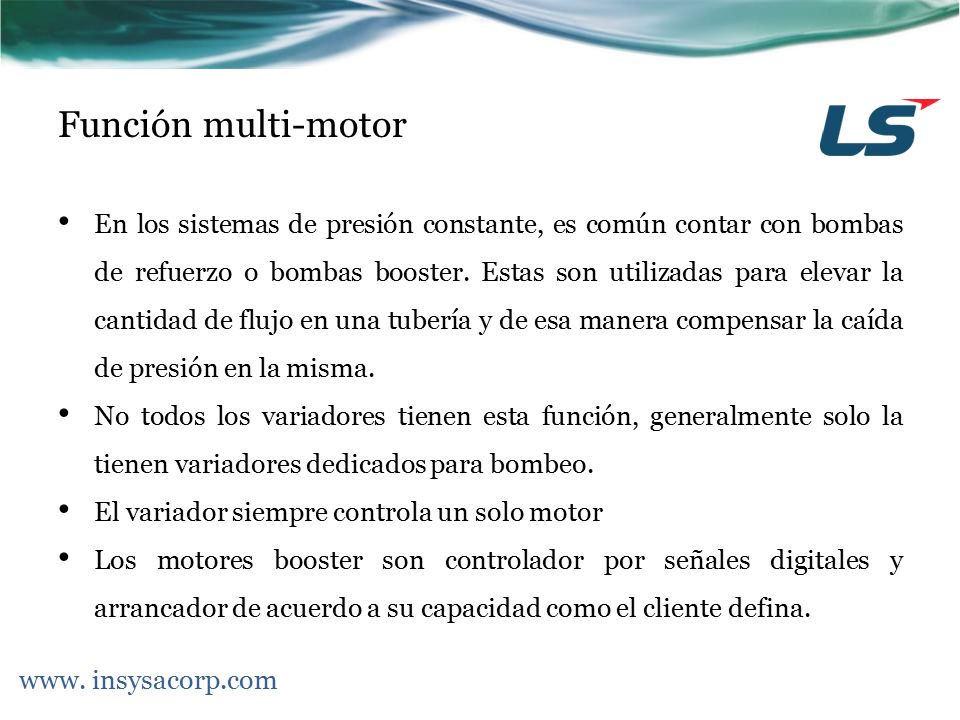

Función multi-motor En los sistemas de presión constante, es común contar con bombas de refuerzo o bombas booster. Estas son utilizadas para elevar la cantidad de flujo en una tubería y de esa manera compensar la caída de presión en la misma. No todos los variadores tienen esta función, generalmente solo la tienen variadores dedicados para bombeo. El variador siempre controla un solo motor Los motores booster son controlador por señales digitales y arrancador de acuerdo a su capacidad como el cliente defina. What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

Función multi-motor www. insysacorp.com What is the project about?

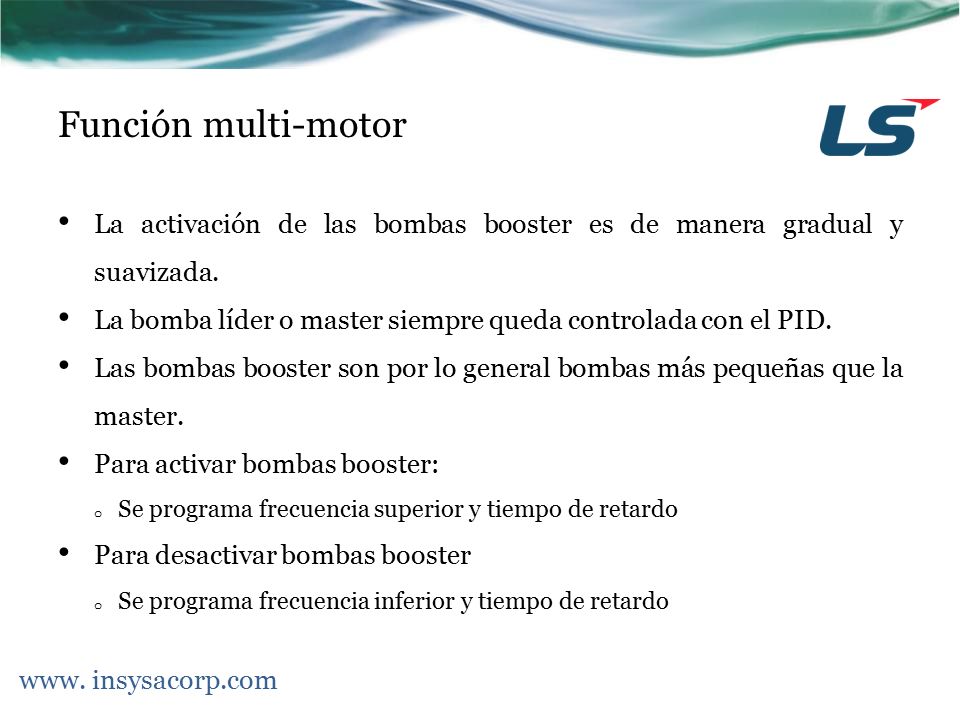

Función multi-motor La activación de las bombas booster es de manera gradual y suavizada. La bomba líder o master siempre queda controlada con el PID. Las bombas booster son por lo general bombas más pequeñas que la master. Para activar bombas booster: Se programa frecuencia superior y tiempo de retardo Para desactivar bombas booster Se programa frecuencia inferior y tiempo de retardo What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

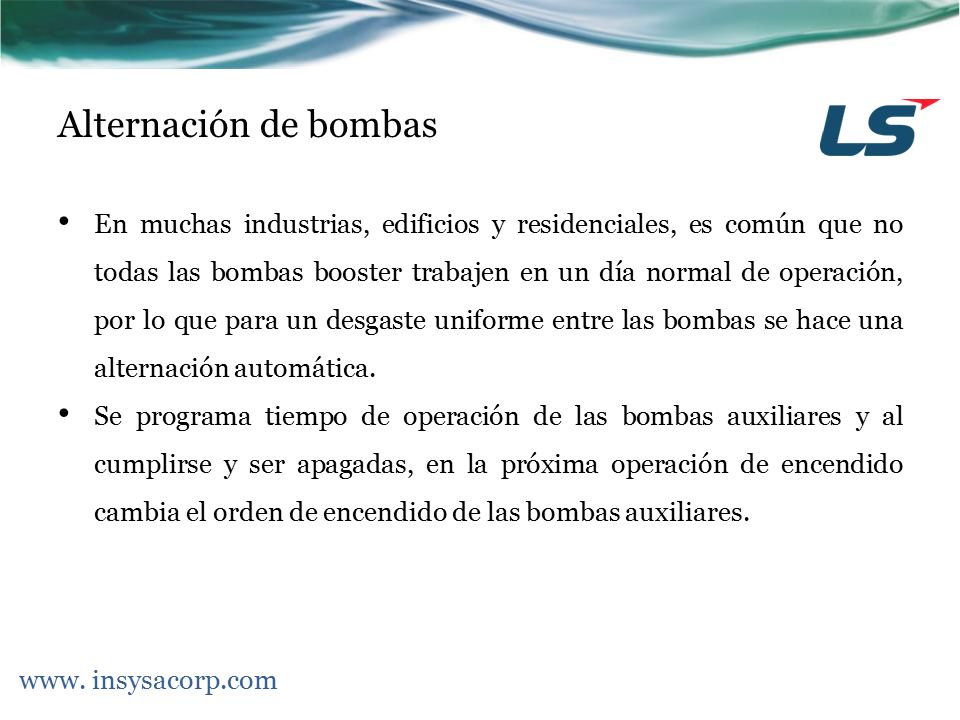

Alternación de bombas En muchas industrias, edificios y residenciales, es común que no todas las bombas booster trabajen en un día normal de operación, por lo que para un desgaste uniforme entre las bombas se hace una alternación automática. Se programa tiempo de operación de las bombas auxiliares y al cumplirse y ser apagadas, en la próxima operación de encendido cambia el orden de encendido de las bombas auxiliares. What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

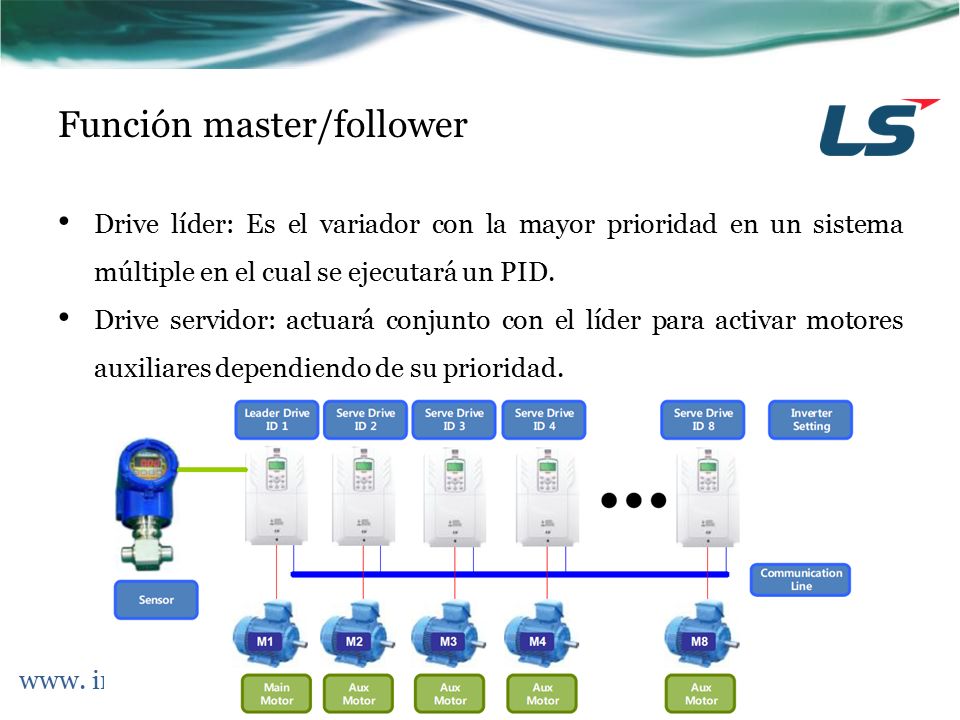

Función master/follower
Drive líder: Es el variador con la mayor prioridad en un sistema múltiple en el cual se ejecutará un PID. Drive servidor: actuará conjunto con el líder para activar motores auxiliares dependiendo de su prioridad. What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

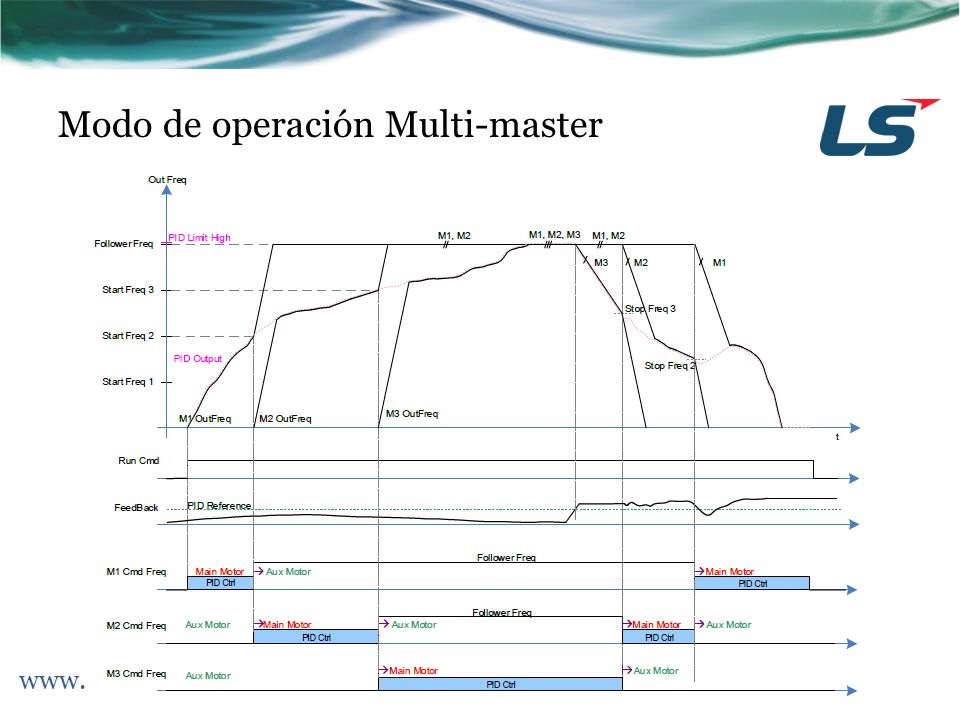

Modo de operación Multi-master

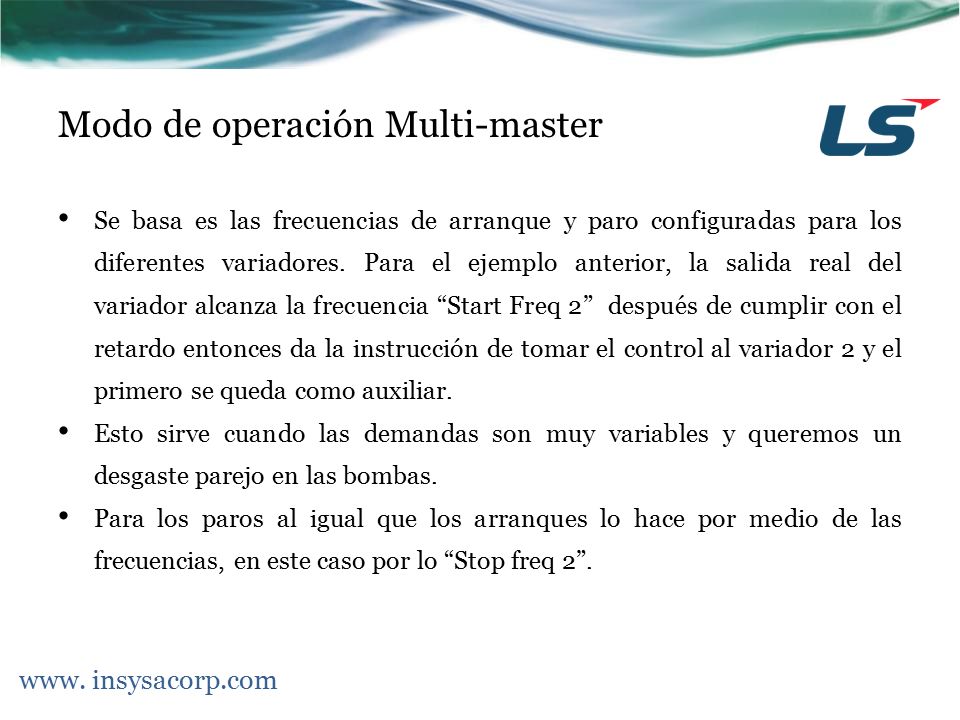

Modo de operación Multi-master
Se basa es las frecuencias de arranque y paro configuradas para los diferentes variadores. Para el ejemplo anterior, la salida real del variador alcanza la frecuencia “Start Freq 2” después de cumplir con el retardo entonces da la instrucción de tomar el control al variador 2 y el primero se queda como auxiliar. Esto sirve cuando las demandas son muy variables y queremos un desgaste parejo en las bombas. Para los paros al igual que los arranques lo hace por medio de las frecuencias, en este caso por lo “Stop freq 2”. What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

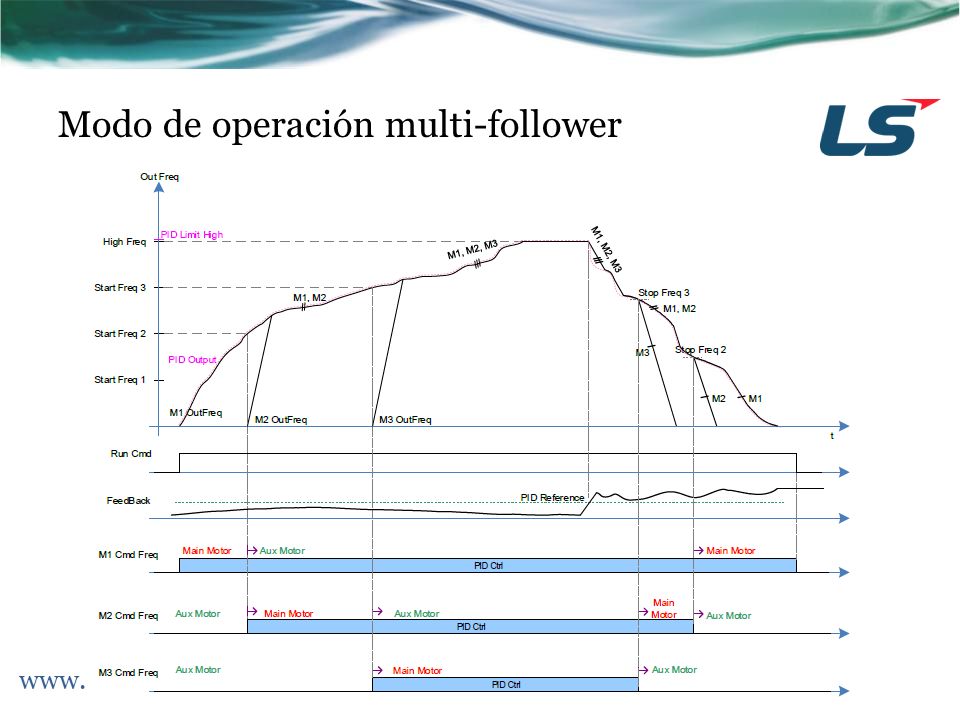

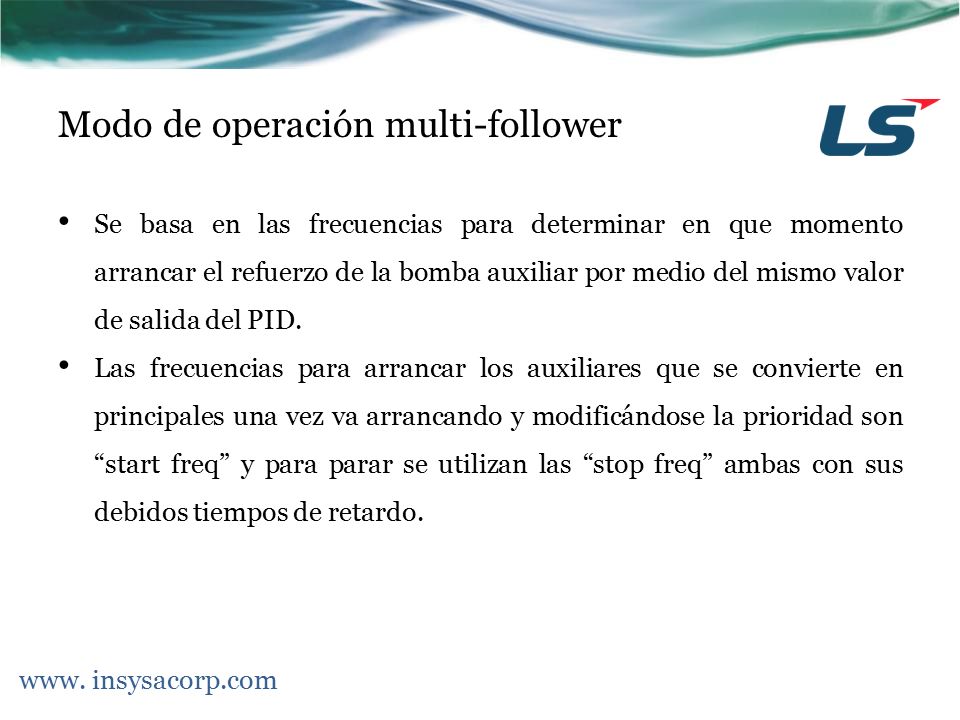

Modo de operación multi-follower

Modo de operación multi-follower
Se basa en las frecuencias para determinar en que momento arrancar el refuerzo de la bomba auxiliar por medio del mismo valor de salida del PID. Las frecuencias para arrancar los auxiliares que se convierte en principales una vez va arrancando y modificándose la prioridad son “start freq” y para parar se utilizan las “stop freq” ambas con sus debidos tiempos de retardo. What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

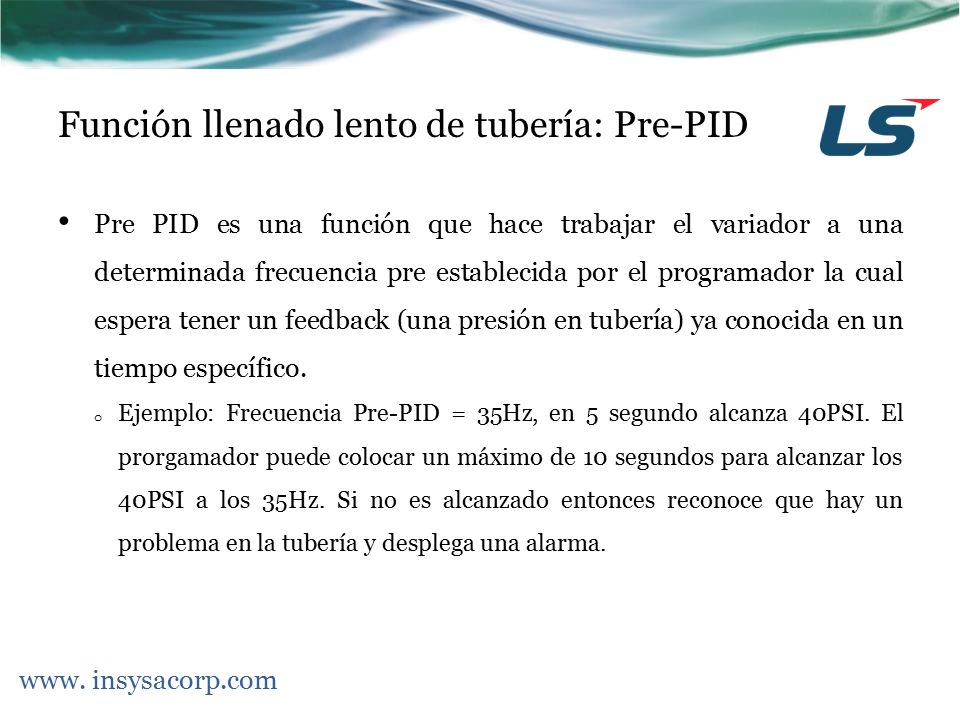

Función llenado lento de tubería: Pre-PID
Pre PID es una función que hace trabajar el variador a una determinada frecuencia pre establecida por el programador la cual espera tener un feedback (una presión en tubería) ya conocida en un tiempo específico. Ejemplo: Frecuencia Pre-PID = 35Hz, en 5 segundo alcanza 40PSI. El prorgamador puede colocar un máximo de 10 segundos para alcanzar los 40PSI a los 35Hz. Si no es alcanzado entonces reconoce que hay un problema en la tubería y desplega una alarma. What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

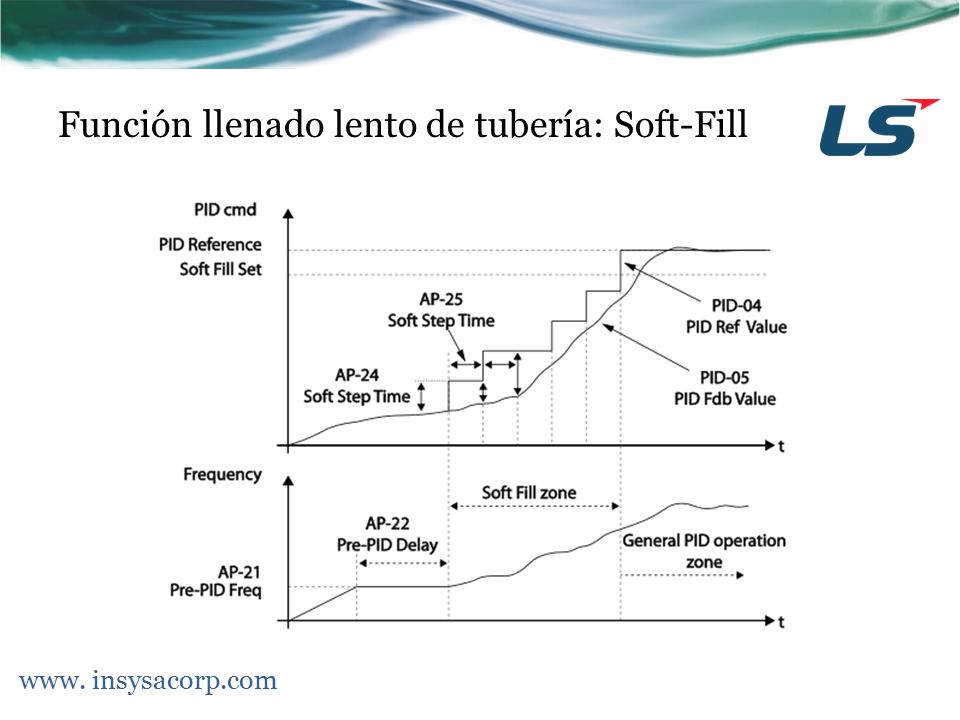

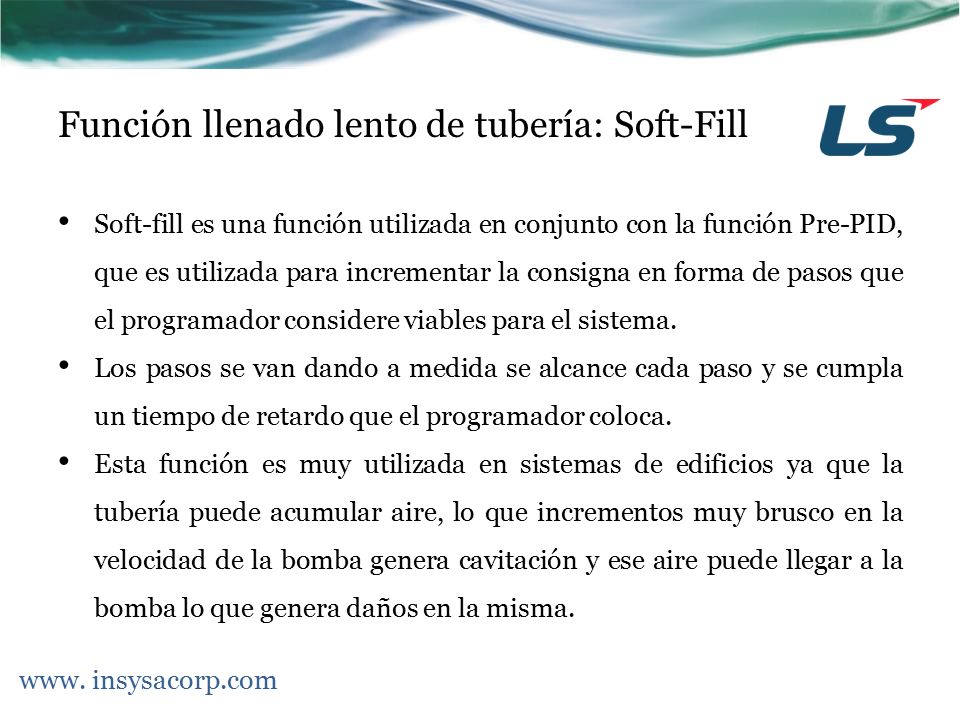

Función llenado lento de tubería: Soft-Fill
Soft-fill es una función utilizada en conjunto con la función Pre-PID, que es utilizada para incrementar la consigna en forma de pasos que el programador considere viables para el sistema. Los pasos se van dando a medida se alcance cada paso y se cumpla un tiempo de retardo que el programador coloca. Esta función es muy utilizada en sistemas de edificios ya que la tubería puede acumular aire, lo que incrementos muy brusco en la velocidad de la bomba genera cavitación y ese aire puede llegar a la bomba lo que genera daños en la misma. What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

Función llenado lento de tubería: Soft-Fill

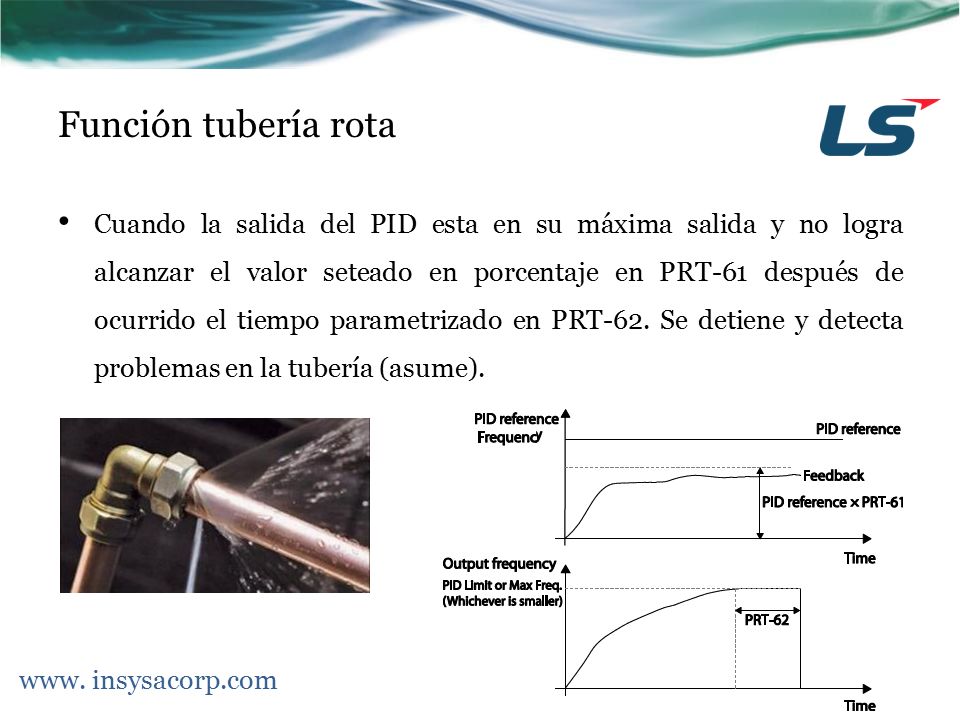

Función tubería rota Cuando la salida del PID esta en su máxima salida y no logra alcanzar el valor seteado en porcentaje en PRT-61 después de ocurrido el tiempo parametrizado en PRT-62. Se detiene y detecta problemas en la tubería (asume). What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

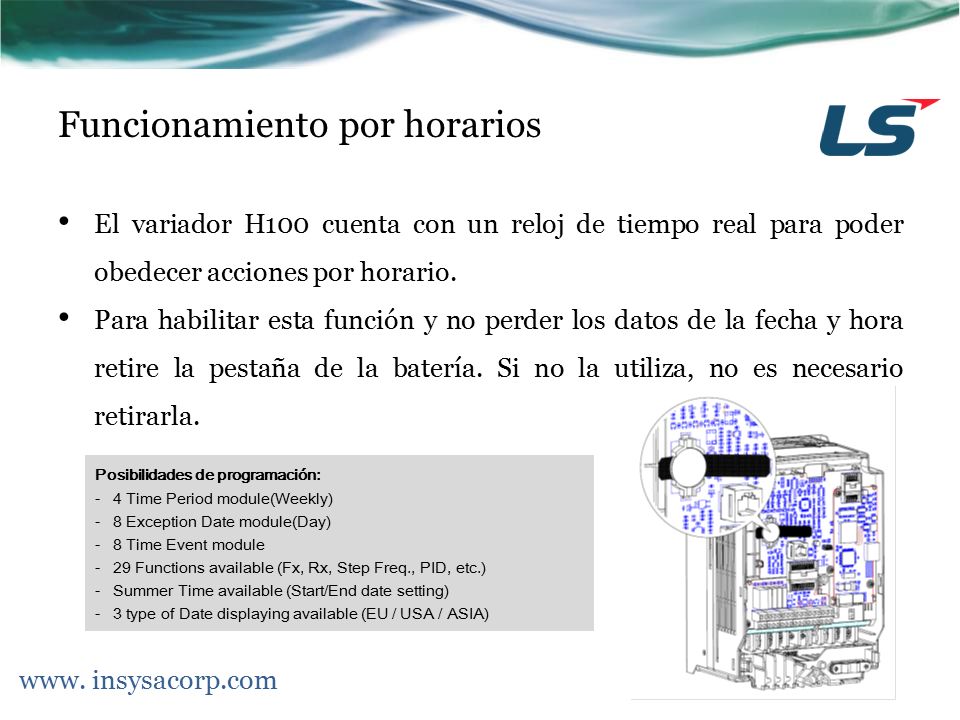

Funcionamiento por horarios
El variador H100 cuenta con un reloj de tiempo real para poder obedecer acciones por horario. Para habilitar esta función y no perder los datos de la fecha y hora retire la pestaña de la batería. Si no la utiliza, no es necesario retirarla. What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings Posibilidades de programación: 4 Time Period module(Weekly) 8 Exception Date module(Day) 8 Time Event module 29 Functions available (Fx, Rx, Step Freq., PID, etc.) Summer Time available (Start/End date setting) 3 type of Date displaying available (EU / USA / ASIA) www. insysacorp.com

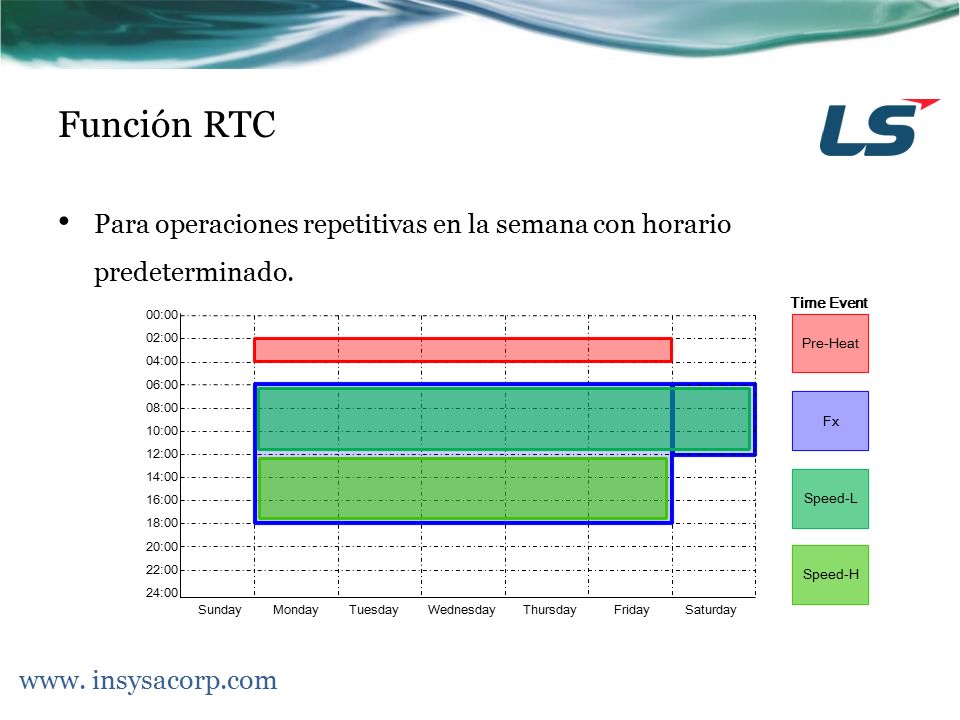

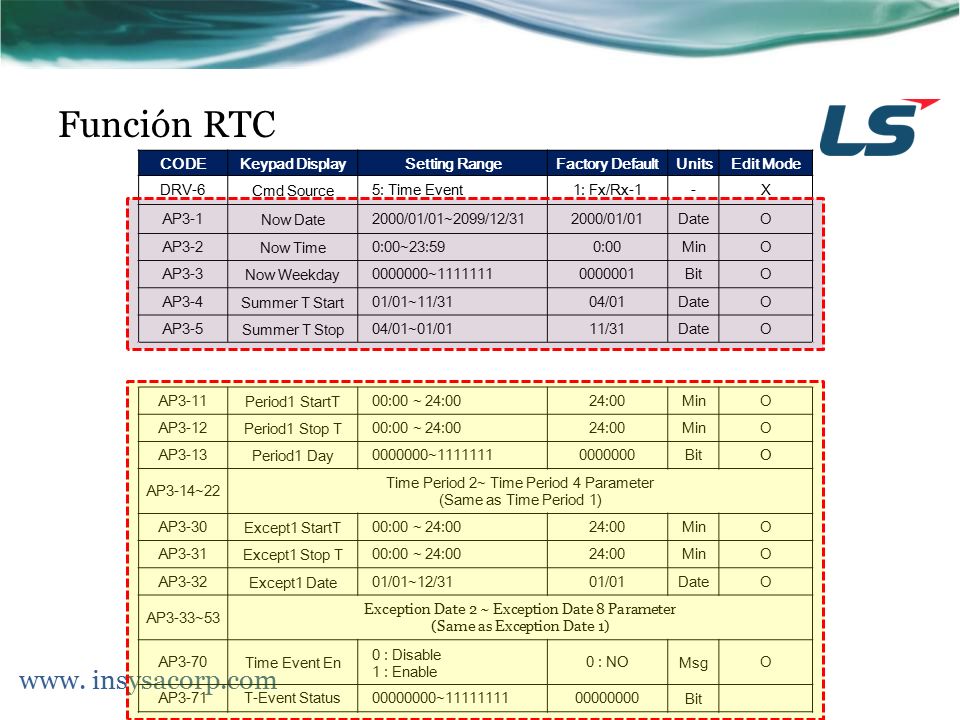

Función RTC Para operaciones repetitivas en la semana con horario predeterminado. Sunday Monday Tuesday Wednesday Thursday Friday Saturday 00:00 08:00 04:00 12:00 02:00 06:00 10:00 14:00 22:00 18:00 16:00 20:00 24:00 Pre-Heat Fx Speed-L Speed-H Time Event What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

Función RTC www. insysacorp.com What is the project about?
CODE Keypad Display Setting Range Factory Default Units Edit Mode DRV-6 Cmd Source 5: Time Event 1: Fx/Rx-1 - X AP3-1 Now Date 2000/01/01~2099/12/31 2000/01/01 Date O AP3-2 Now Time 0:00~23:59 0:00 Min AP3-3 Now Weekday ~ Bit AP3-4 Summer T Start 01/01~11/31 04/01 AP3-5 Summer T Stop 04/01~01/01 11/31 AP3-11 Period1 StartT 00:00 ~ 24:00 24:00 AP3-12 Period1 Stop T AP3-13 Period1 Day AP3-14~22 Time Period 2~ Time Period 4 Parameter (Same as Time Period 1) AP3-30 Except1 StartT AP3-31 Except1 Stop T AP3-32 Except1 Date 01/01~12/31 01/01 AP3-33~53 Exception Date 2 ~ Exception Date 8 Parameter (Same as Exception Date 1) AP3-70 Time Event En 0 : Disable 1 : Enable 0 : NO Msg AP3-71 T-Event Status ~ What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings www. insysacorp.com

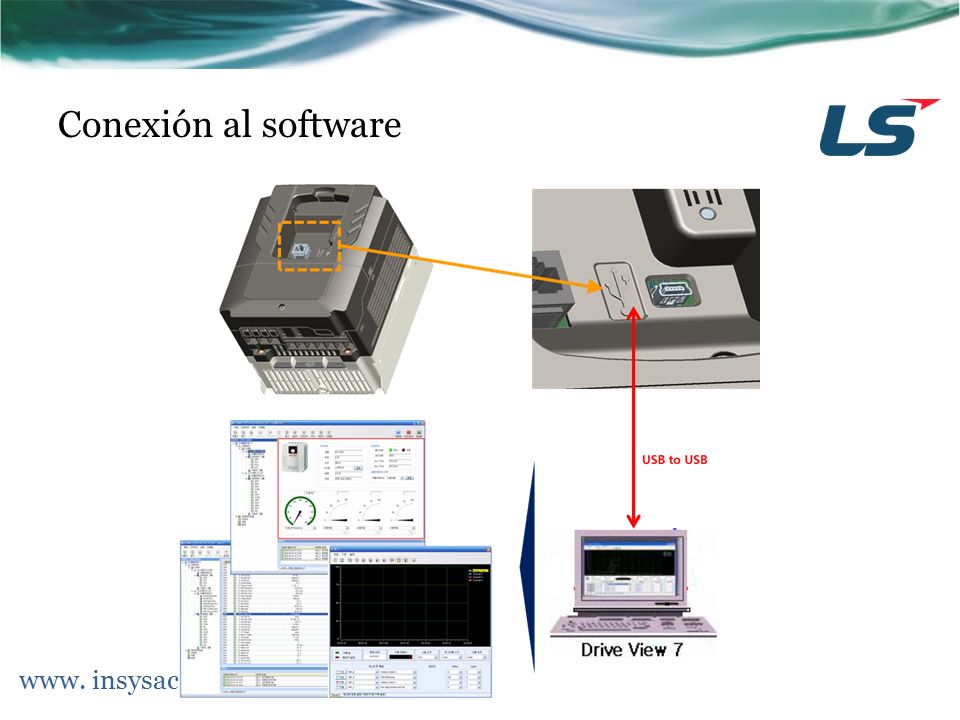

Conexión al software www. insysacorp.com What is the project about?

Gracias por su atención
¿Preguntas? What is the project about? Define the goal of this project Is it similar to projects in the past or is it a new effort? Define the scope of this project Is it an independent project or is it related to other projects? * Note that this slide is not necessary for weekly status meetings
