Presentation Title Regional Seminar Series 14 Octubre 2009

Presentación del tema: "Presentation Title Regional Seminar Series 14 Octubre 2009"— Transcripción de la presentación:

1 Presentation Title Regional Seminar Series 14 Octubre 2009
Óscar Herrero del Canto Uso de PI System en las refinerías de Repsol Petróleo Repsol 14 Octubre 2009

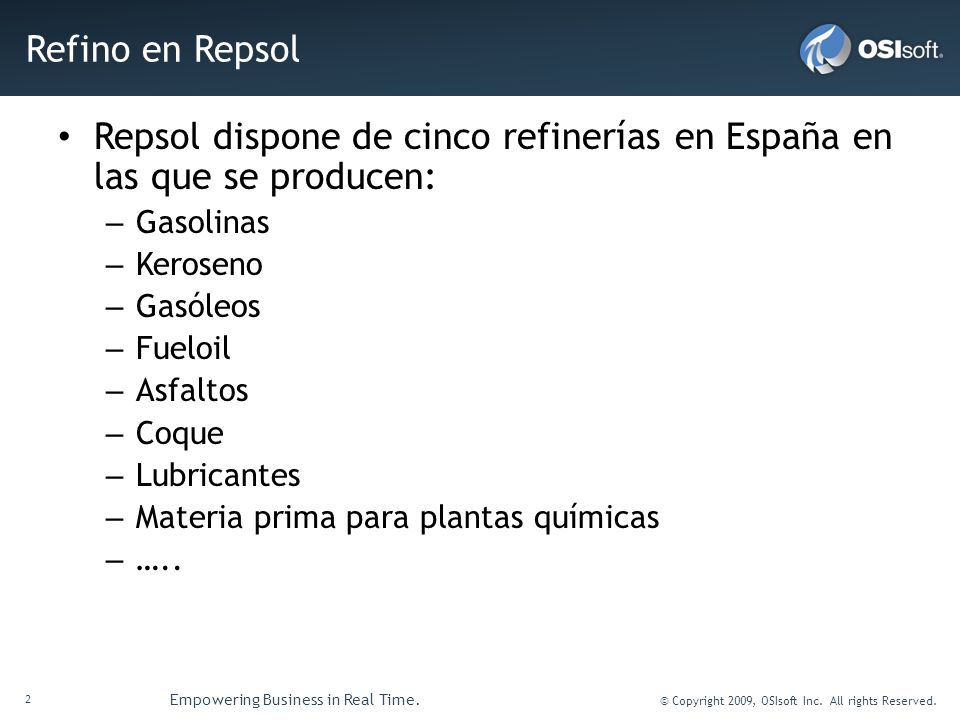

2 Repsol dispone de cinco refinerías en España en las que se producen:
Refino en Repsol Repsol dispone de cinco refinerías en España en las que se producen: Gasolinas Keroseno Gasóleos Fueloil Asfaltos Coque Lubricantes Materia prima para plantas químicas ….. 2

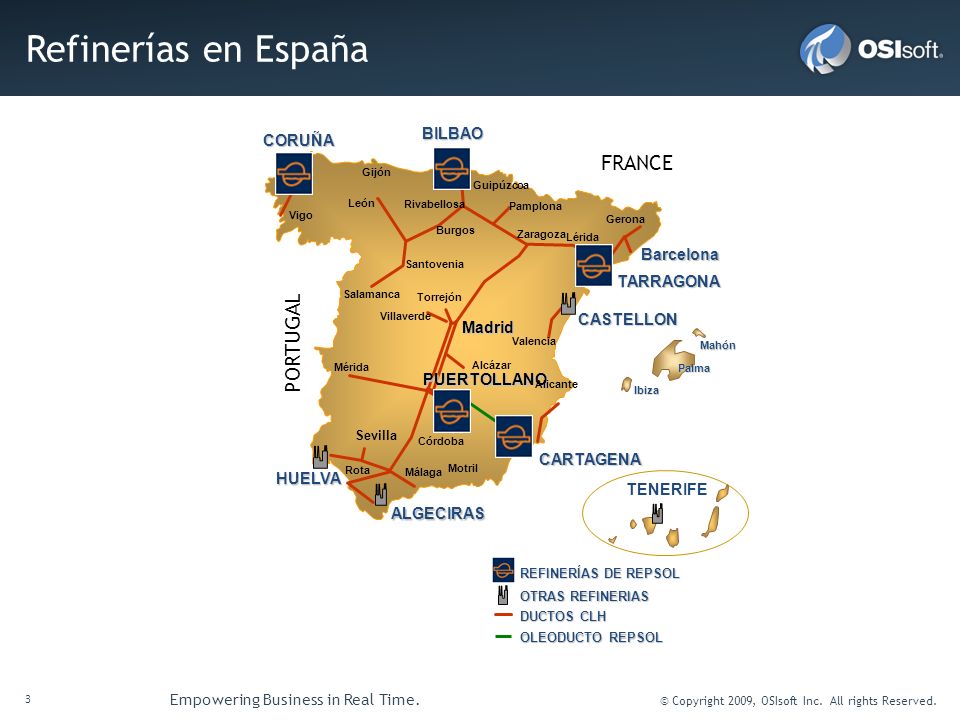

3 Refinerías en España FRANCE PORTUGAL BILBAO CORUÑA Barcelona TARRAGONA
Gijón Guipúzcoa León Rivabellosa Pamplona Vigo Gerona Burgos Zaragoza Lérida Barcelona Santovenia TARRAGONA Salamanca Torrejón Villaverde CASTELLON Madrid PORTUGAL Valencia Mahón Mérida Alcázar Palma PUERTOLLANO Alicante Ibiza Sevilla Córdoba CARTAGENA Rota Málaga Motril HUELVA TENERIFE ALGECIRAS REFINERÍAS DE REPSOL OTRAS REFINERIAS DUCTOS CLH OLEODUCTO REPSOL 3

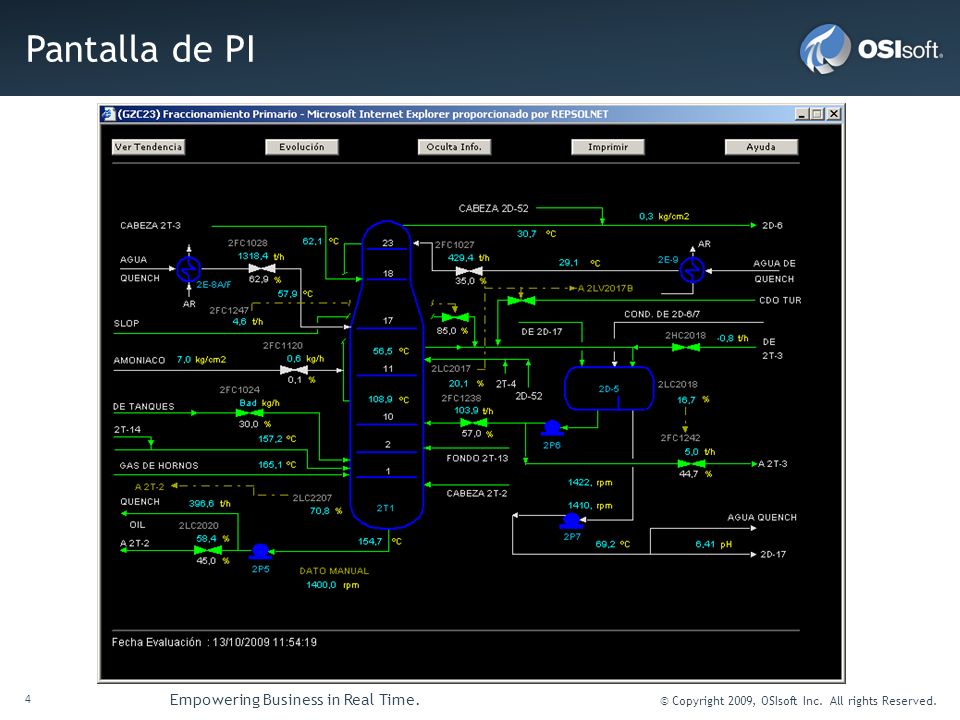

4 Pantalla de PI

5 Comienzos Historia de PI en Repsol Comienzo a principios de los 90
Cinco refinerías Instalación PI2 Sistema operativo VMS en VAX Varios PI en cada refinería Visualización a través de emulador Reflection: número de clientes limitado por licencias de reflection. Muy robusto Sin necesidad apenas de mantenimiento Capacidad, junto a TDC3000, de recuperación de historia en caso de caída nodo de comunicaciones Instalación y soporte por parte de Honeywell Intercambio de información con otras aplicaciones: sistema de laboratorio,… Acceso a datos desde la propia refinería y oficinas centrales 5

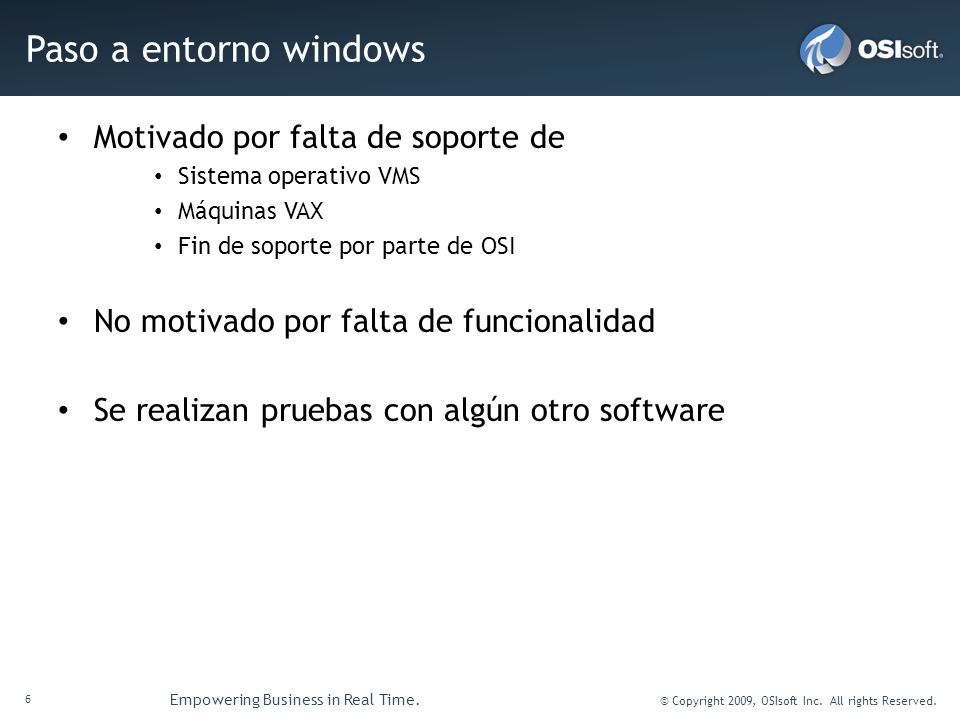

6 Paso a entorno windows Motivado por falta de soporte de
Sistema operativo VMS Máquinas VAX Fin de soporte por parte de OSI No motivado por falta de funcionalidad Se realizan pruebas con algún otro software 6

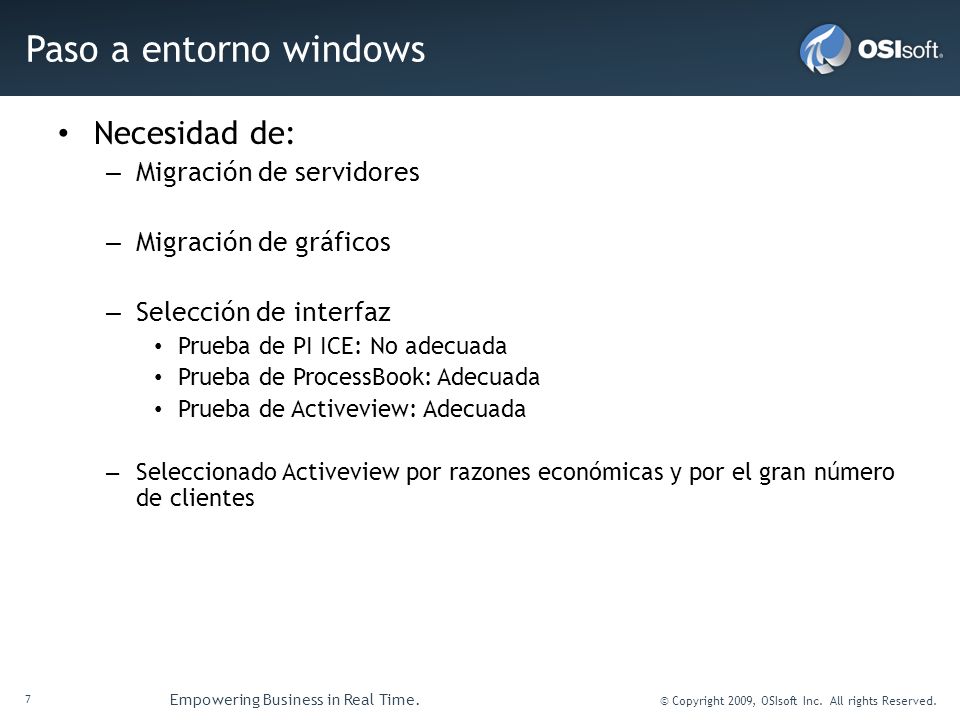

7 Paso a entorno windows Necesidad de: Migración de servidores
Migración de gráficos Selección de interfaz Prueba de PI ICE: No adecuada Prueba de ProcessBook: Adecuada Prueba de Activeview: Adecuada Seleccionado Activeview por razones económicas y por el gran número de clientes 7

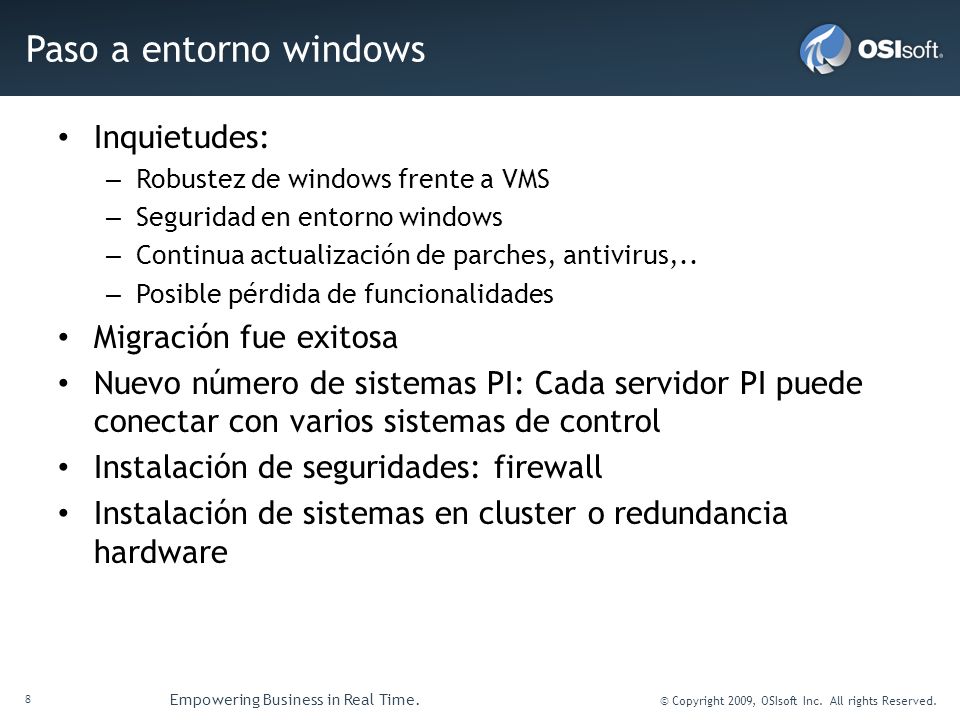

8 Paso a entorno windows Inquietudes: Migración fue exitosa
Robustez de windows frente a VMS Seguridad en entorno windows Continua actualización de parches, antivirus,.. Posible pérdida de funcionalidades Migración fue exitosa Nuevo número de sistemas PI: Cada servidor PI puede conectar con varios sistemas de control Instalación de seguridades: firewall Instalación de sistemas en cluster o redundancia hardware 8

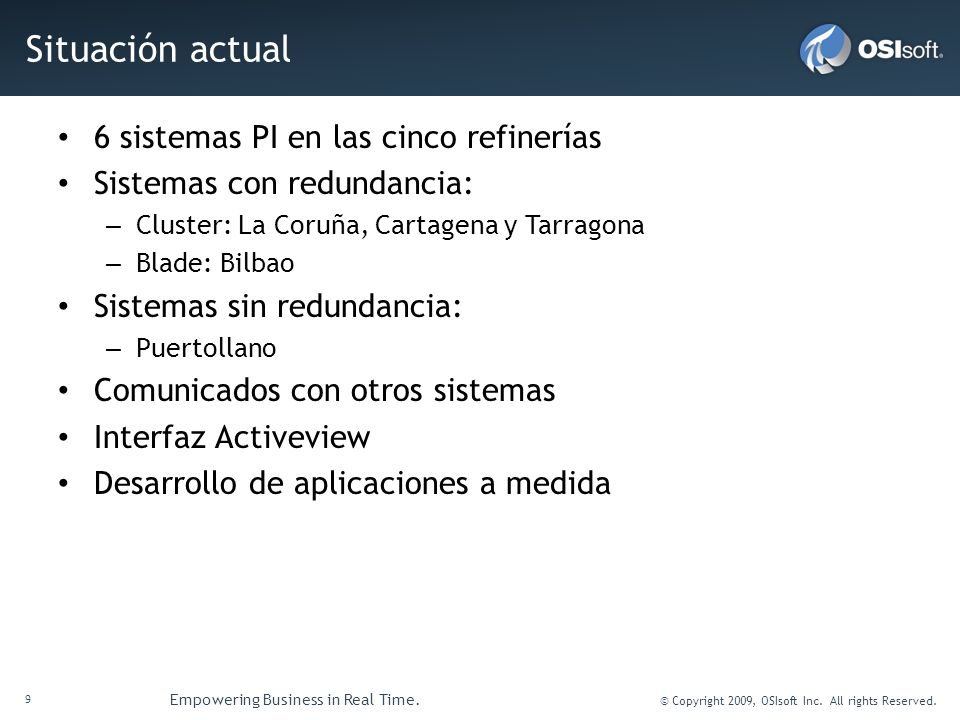

9 Situación actual 6 sistemas PI en las cinco refinerías
Sistemas con redundancia: Cluster: La Coruña, Cartagena y Tarragona Blade: Bilbao Sistemas sin redundancia: Puertollano Comunicados con otros sistemas Interfaz Activeview Desarrollo de aplicaciones a medida 9

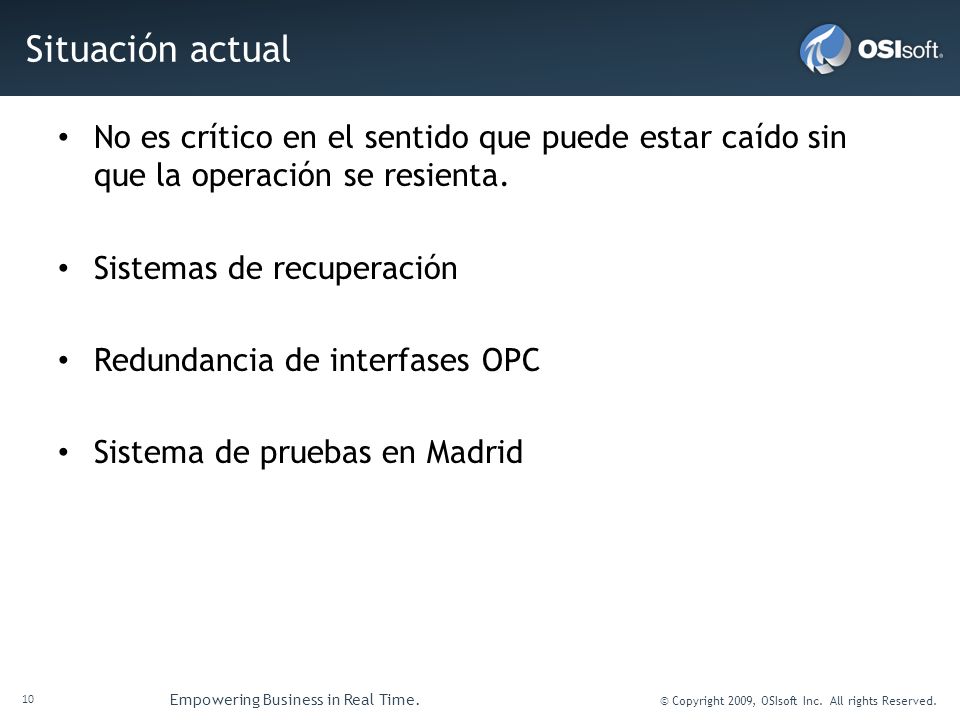

10 Situación actual No es crítico en el sentido que puede estar caído sin que la operación se resienta. Sistemas de recuperación Redundancia de interfases OPC Sistema de pruebas en Madrid 10

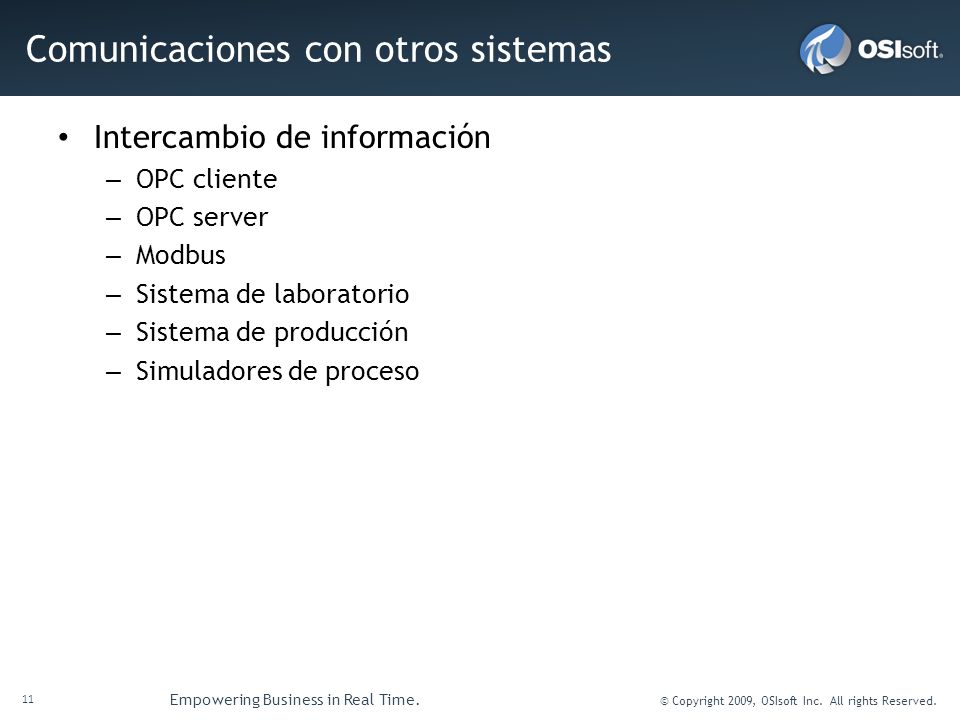

11 Comunicaciones con otros sistemas
Intercambio de información OPC cliente OPC server Modbus Sistema de laboratorio Sistema de producción Simuladores de proceso 11

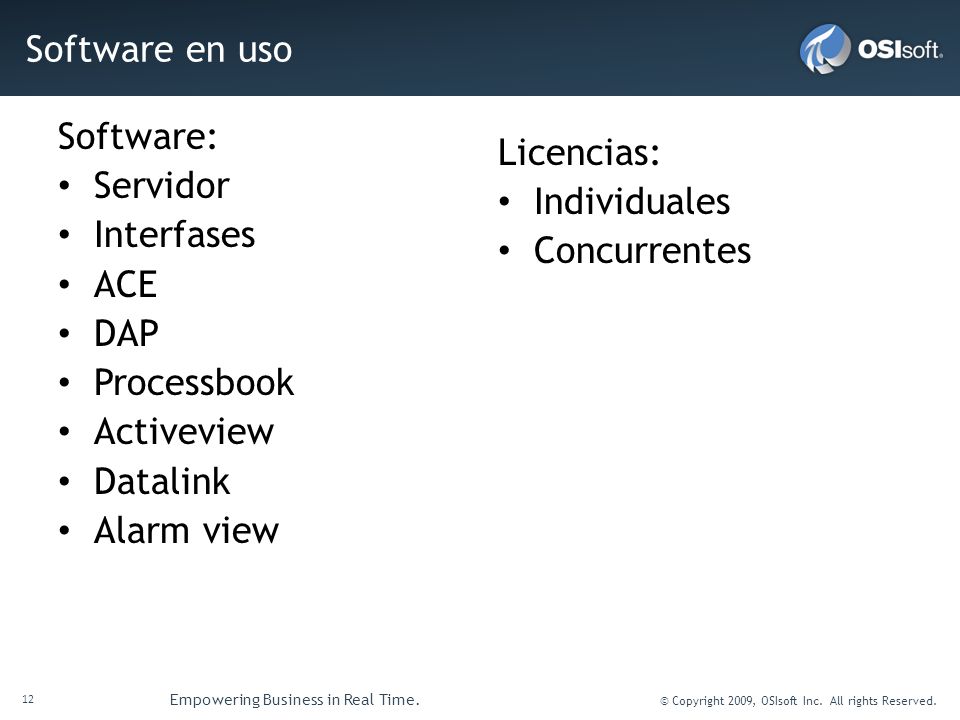

12 Software en uso Software: Licencias: Servidor Individuales Interfases
ACE DAP Processbook Activeview Datalink Alarm view Licencias: Individuales Concurrentes 12

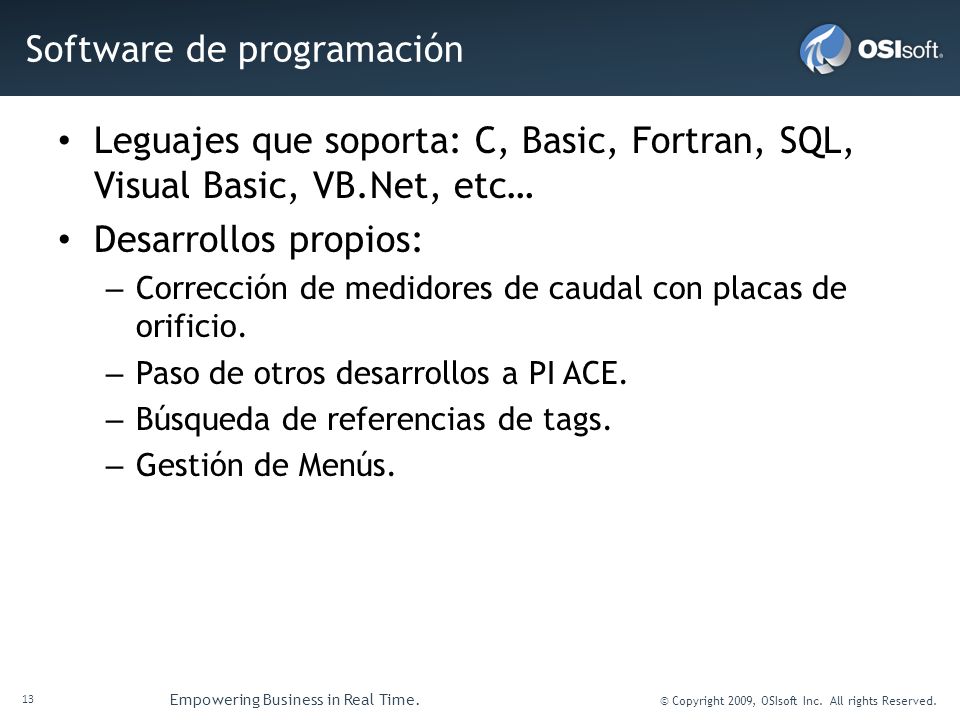

13 Software de programación
Leguajes que soporta: C, Basic, Fortran, SQL, Visual Basic, VB.Net, etc… Desarrollos propios: Corrección de medidores de caudal con placas de orificio. Paso de otros desarrollos a PI ACE. Búsqueda de referencias de tags. Gestión de Menús. 13

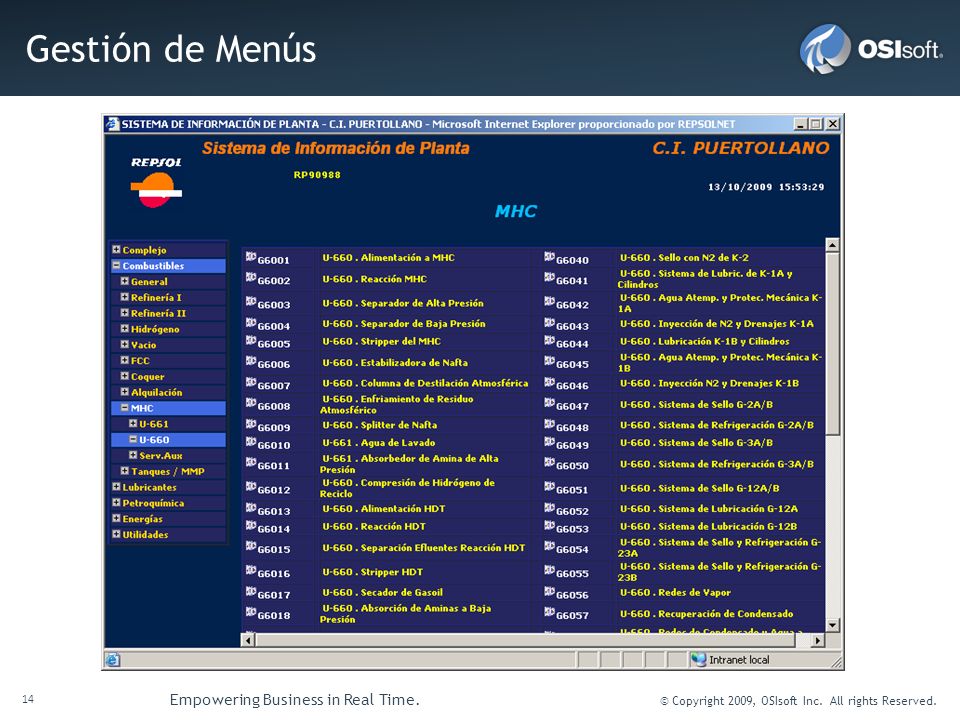

14 Gestión de Menús

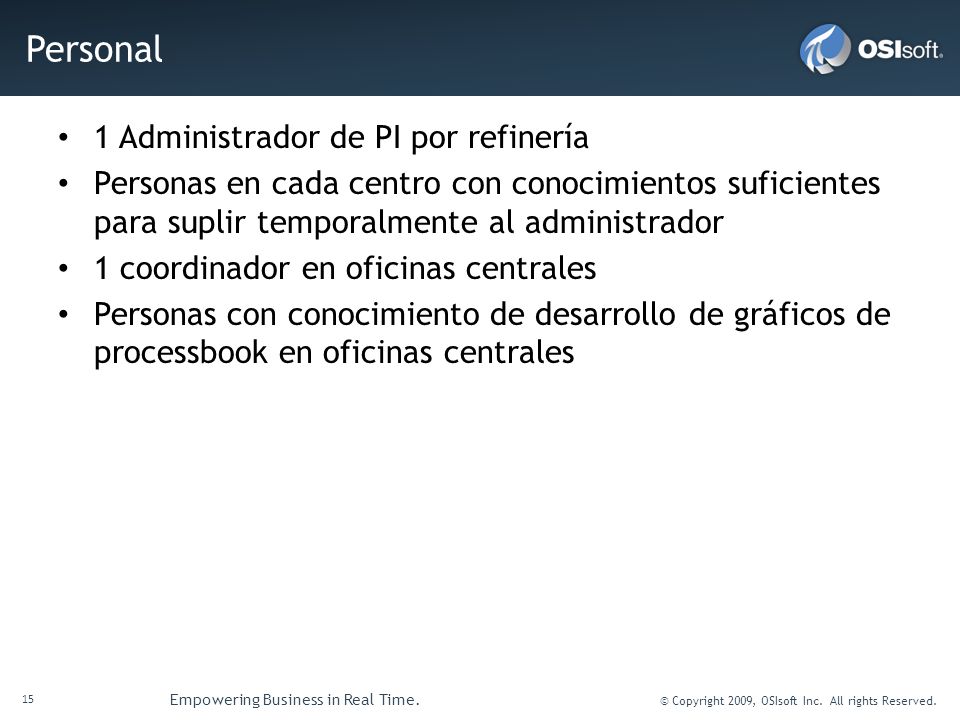

15 Personal 1 Administrador de PI por refinería
Personas en cada centro con conocimientos suficientes para suplir temporalmente al administrador 1 coordinador en oficinas centrales Personas con conocimiento de desarrollo de gráficos de processbook en oficinas centrales

16 Clientes Operación Control avanzado Procesos Planificación
Medio Ambiente Mantenimiento …

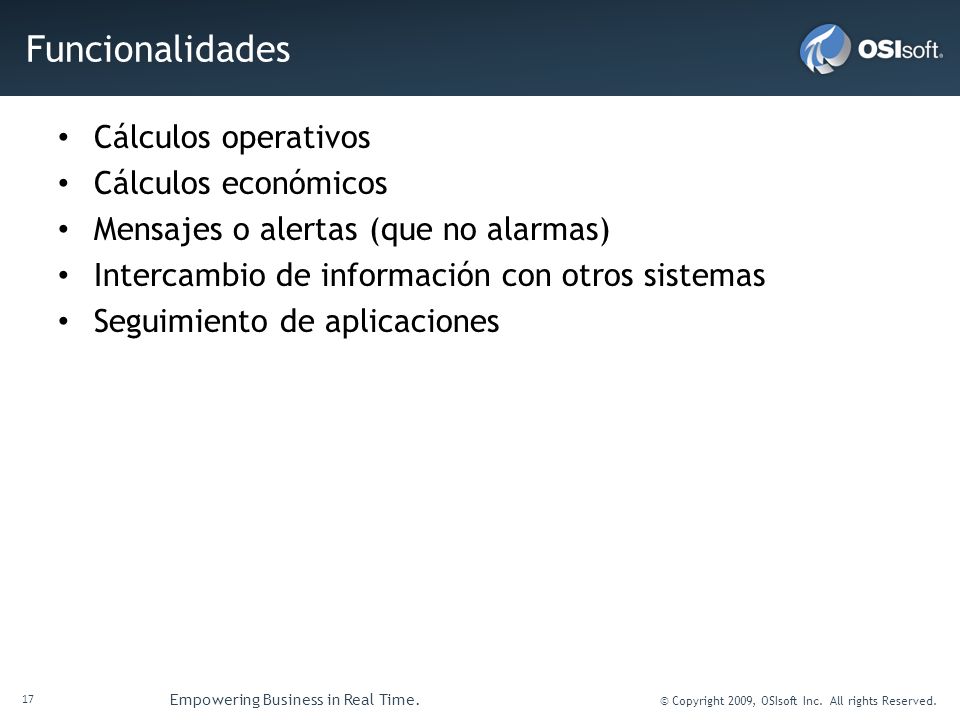

17 Funcionalidades Cálculos operativos Cálculos económicos
Mensajes o alertas (que no alarmas) Intercambio de información con otros sistemas Seguimiento de aplicaciones

18 Cálculos operativos Rendimiento de hornos Específicos de unidades:
FCC ETBE … Compresores: rendimiento,.. Turbina: rendimiento,… Caudales a partir de aperturas de válvula

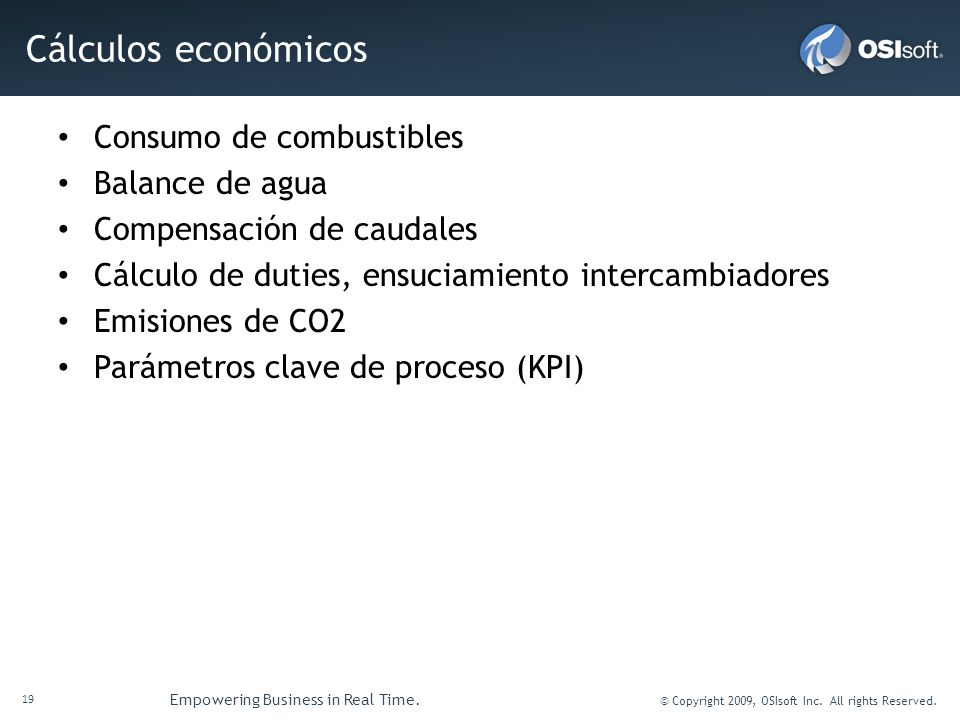

19 Cálculos económicos Consumo de combustibles Balance de agua
Compensación de caudales Cálculo de duties, ensuciamiento intercambiadores Emisiones de CO2 Parámetros clave de proceso (KPI)

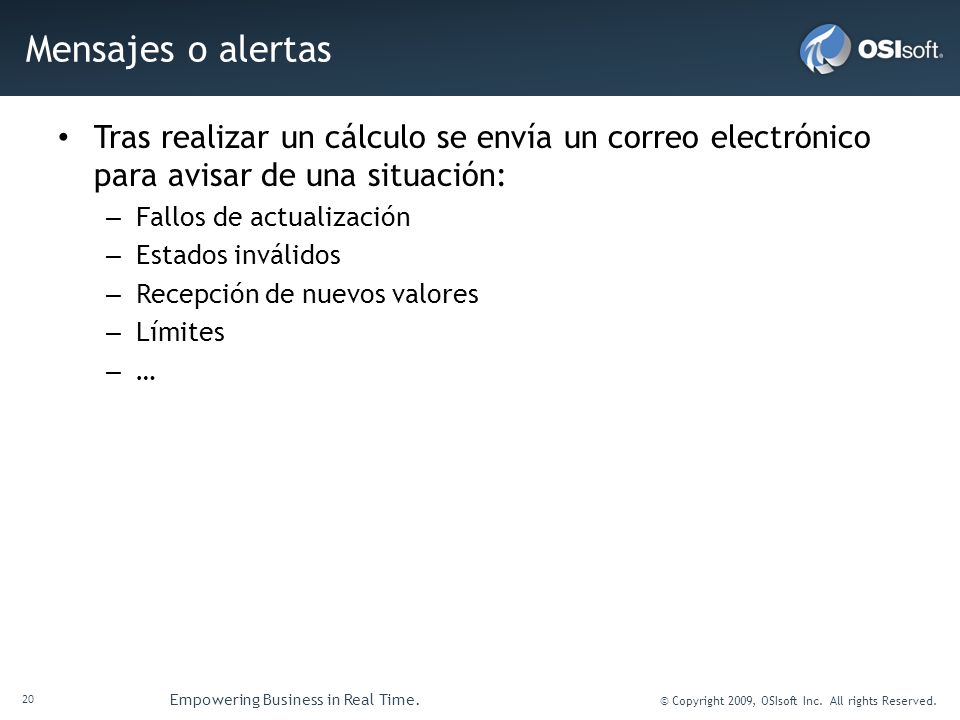

20 Mensajes o alertas Tras realizar un cálculo se envía un correo electrónico para avisar de una situación: Fallos de actualización Estados inválidos Recepción de nuevos valores Límites …

21 Seguimiento de aplicaciones
Estimaciones de variables Cálculo de variable Seguimiento de bondad del cálculo Estado de aplicaciones de control Porcentaje en funcionamiento Límites alcanzados Estadísticas mensuales

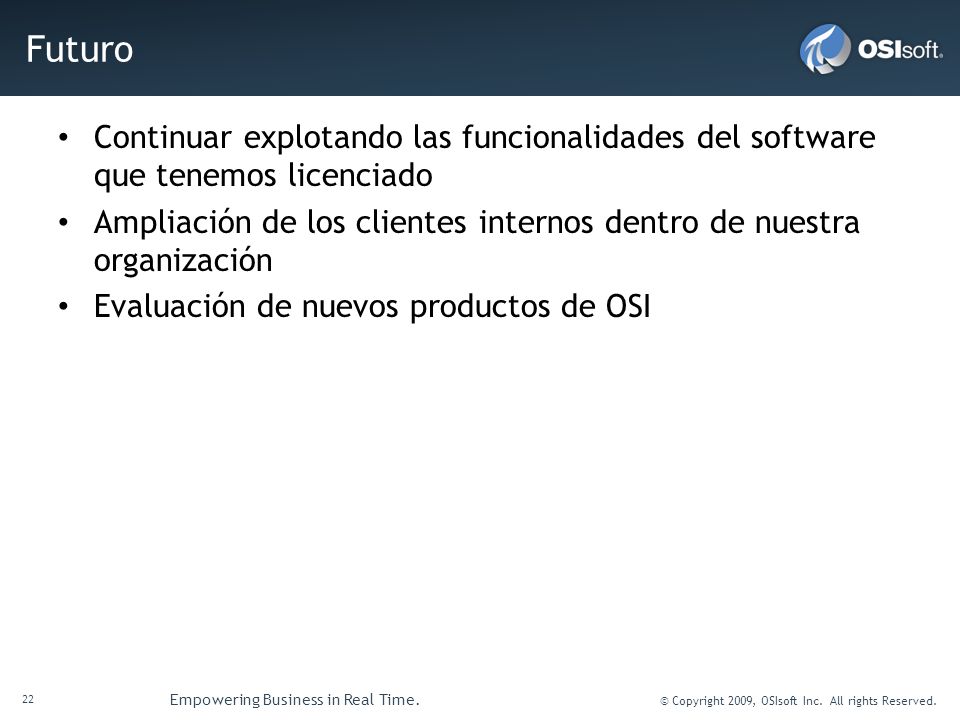

22 Futuro Continuar explotando las funcionalidades del software que tenemos licenciado Ampliación de los clientes internos dentro de nuestra organización Evaluación de nuevos productos de OSI
