1989: AHSRAE introduce la normativa standard 62-1989, Ventilación para una aceptable Calidad de Aire Interior. 1989: AHSRAE introduce la normativa standard.

Presentación del tema: "1989: AHSRAE introduce la normativa standard 62-1989, Ventilación para una aceptable Calidad de Aire Interior. 1989: AHSRAE introduce la normativa standard."— Transcripción de la presentación:

1

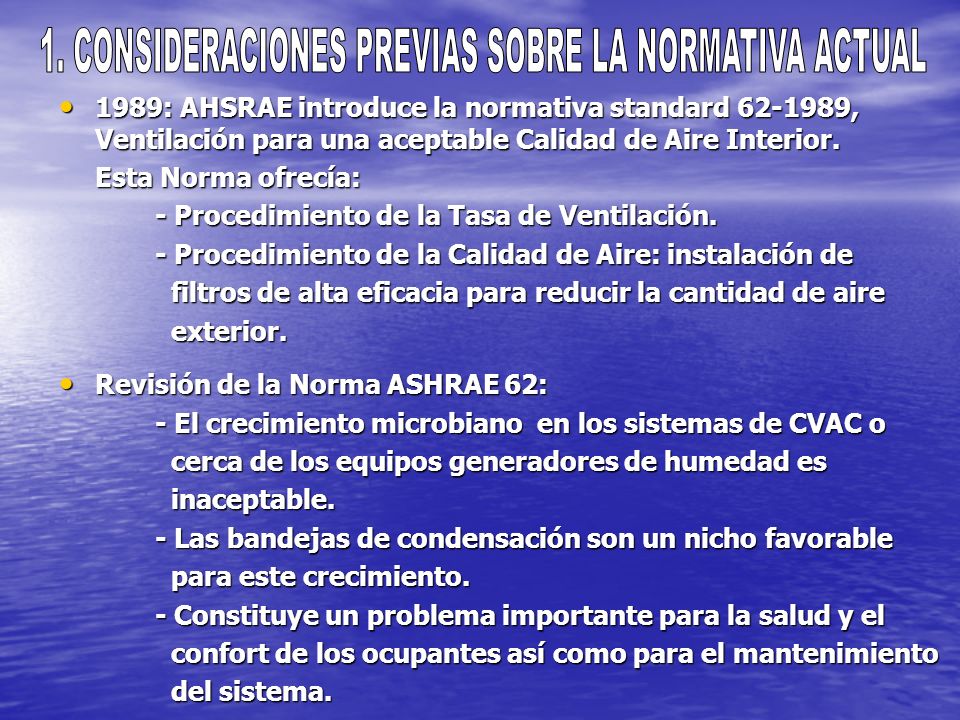

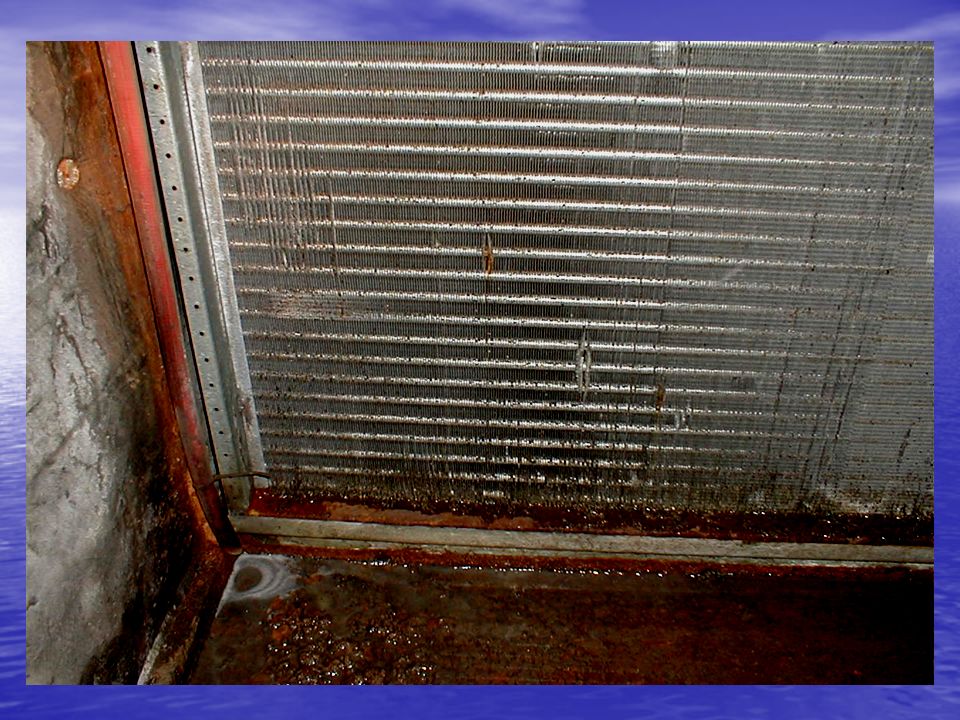

2 1989: AHSRAE introduce la normativa standard 62-1989, Ventilación para una aceptable Calidad de Aire Interior. 1989: AHSRAE introduce la normativa standard 62-1989, Ventilación para una aceptable Calidad de Aire Interior. Esta Norma ofrecía: - Procedimiento de la Tasa de Ventilación. - Procedimiento de la Calidad de Aire: instalación de filtros de alta eficacia para reducir la cantidad de aire filtros de alta eficacia para reducir la cantidad de aire exterior. exterior. Revisión de la Norma ASHRAE 62: Revisión de la Norma ASHRAE 62: - El crecimiento microbiano en los sistemas de CVAC o cerca de los equipos generadores de humedad es cerca de los equipos generadores de humedad es inaceptable. inaceptable. - Las bandejas de condensación son un nicho favorable para este crecimiento. para este crecimiento. - Constituye un problema importante para la salud y el confort de los ocupantes así como para el mantenimiento confort de los ocupantes así como para el mantenimiento del sistema. del sistema.

3

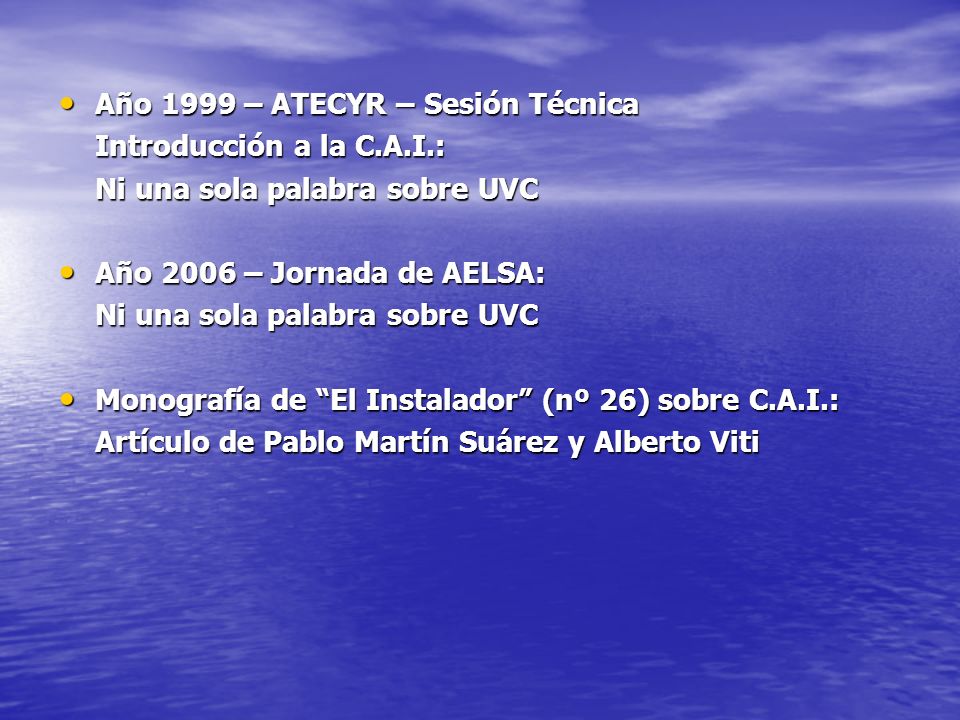

4 Año 1999 – ATECYR – Sesión Técnica Año 1999 – ATECYR – Sesión Técnica Introducción a la C.A.I.: Ni una sola palabra sobre UVC Año 2006 – Jornada de AELSA: Año 2006 – Jornada de AELSA: Ni una sola palabra sobre UVC Monografía de “El Instalador” (nº 26) sobre C.A.I.: Monografía de “El Instalador” (nº 26) sobre C.A.I.: Artículo de Pablo Martín Suárez y Alberto Viti

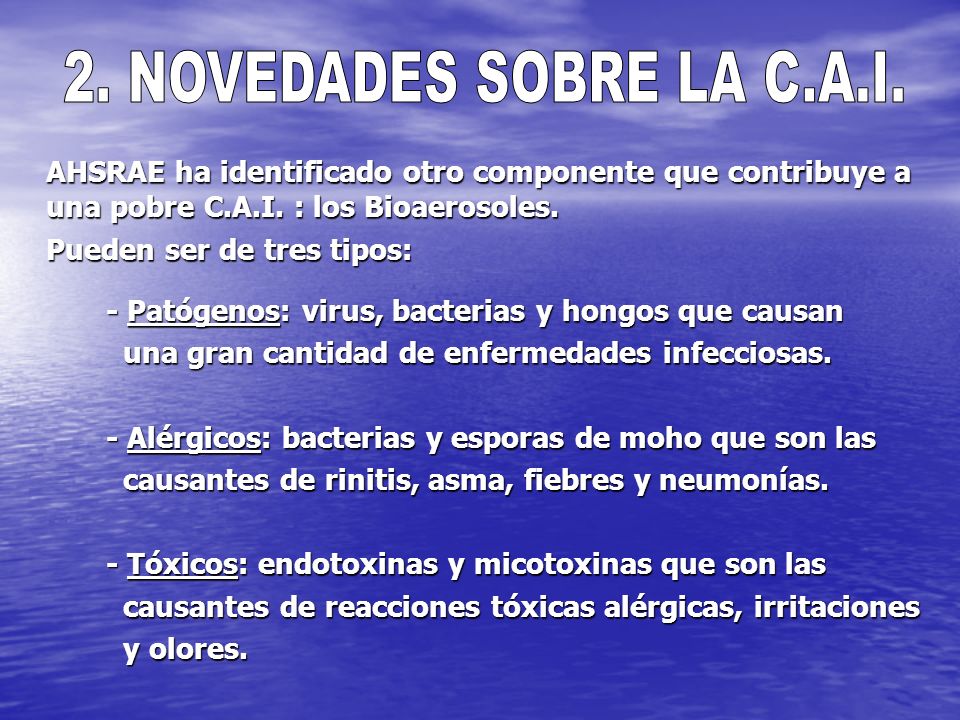

5 AHSRAE ha identificado otro componente que contribuye a una pobre C.A.I. : los Bioaerosoles. Pueden ser de tres tipos: - Patógenos: virus, bacterias y hongos que causan una gran cantidad de enfermedades infecciosas. una gran cantidad de enfermedades infecciosas. - Alérgicos: bacterias y esporas de moho que son las causantes de rinitis, asma, fiebres y neumonías. causantes de rinitis, asma, fiebres y neumonías. - Tóxicos: endotoxinas y micotoxinas que son las causantes de reacciones tóxicas alérgicas, irritaciones causantes de reacciones tóxicas alérgicas, irritaciones y olores. y olores.

6

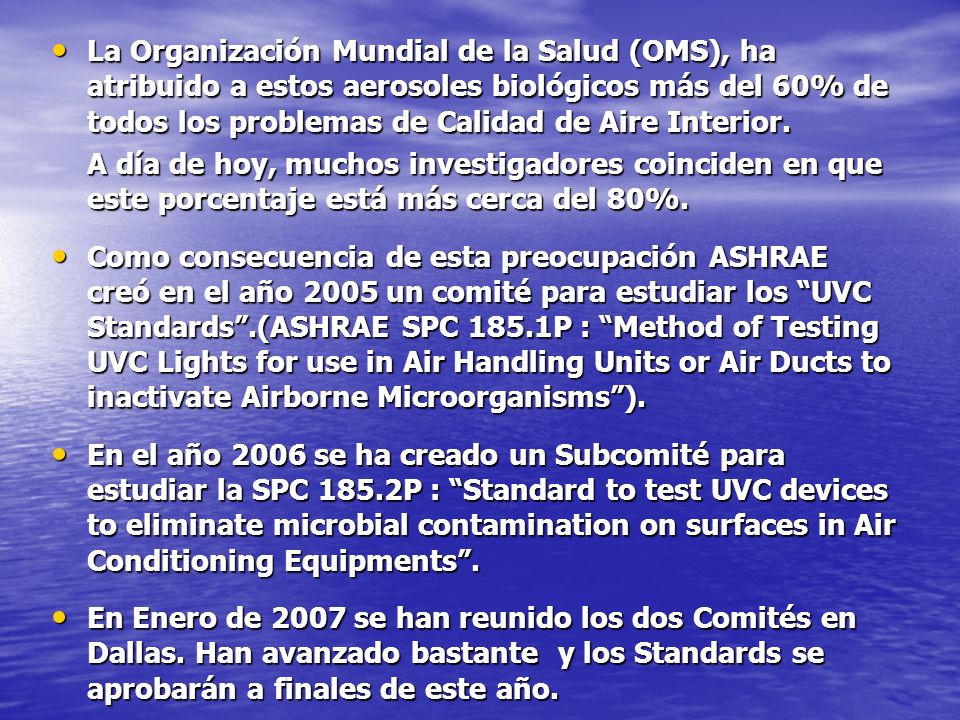

7 La Organización Mundial de la Salud (OMS), ha atribuido a estos aerosoles biológicos más del 60% de todos los problemas de Calidad de Aire Interior. La Organización Mundial de la Salud (OMS), ha atribuido a estos aerosoles biológicos más del 60% de todos los problemas de Calidad de Aire Interior. A día de hoy, muchos investigadores coinciden en que este porcentaje está más cerca del 80%. Como consecuencia de esta preocupación ASHRAE creó en el año 2005 un comité para estudiar los “UVC Standards”.(ASHRAE SPC 185.1P : “Method of Testing UVC Lights for use in Air Handling Units or Air Ducts to inactivate Airborne Microorganisms”). Como consecuencia de esta preocupación ASHRAE creó en el año 2005 un comité para estudiar los “UVC Standards”.(ASHRAE SPC 185.1P : “Method of Testing UVC Lights for use in Air Handling Units or Air Ducts to inactivate Airborne Microorganisms”). En el año 2006 se ha creado un Subcomité para estudiar la SPC 185.2P : “Standard to test UVC devices to eliminate microbial contamination on surfaces in Air Conditioning Equipments”. En el año 2006 se ha creado un Subcomité para estudiar la SPC 185.2P : “Standard to test UVC devices to eliminate microbial contamination on surfaces in Air Conditioning Equipments”. En Enero de 2007 se han reunido los dos Comités en Dallas. Han avanzado bastante y los Standards se aprobarán a finales de este año. En Enero de 2007 se han reunido los dos Comités en Dallas. Han avanzado bastante y los Standards se aprobarán a finales de este año.

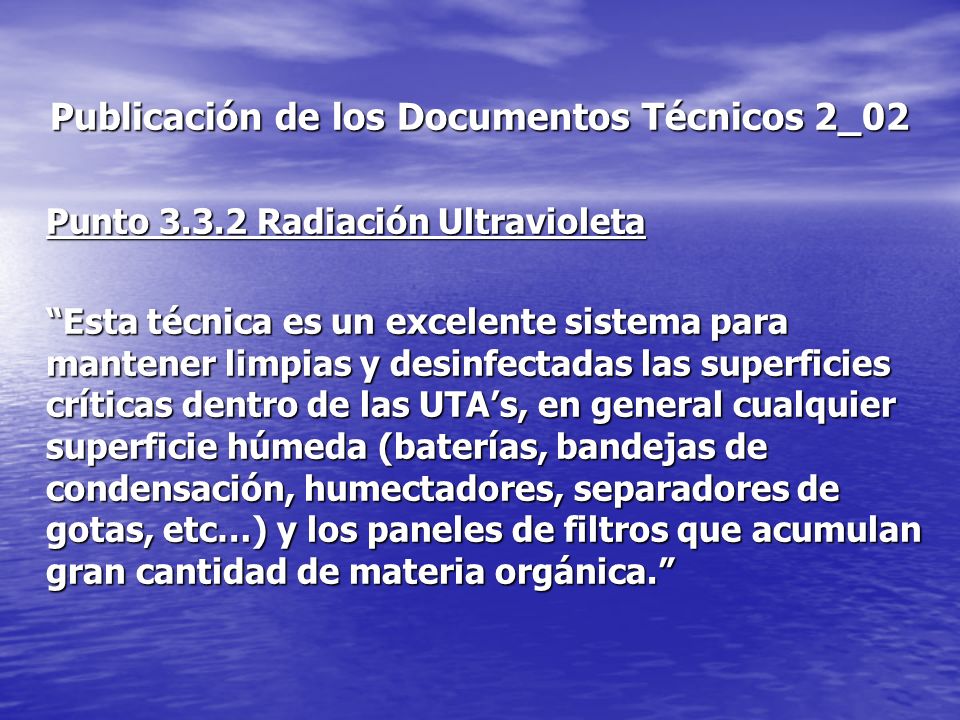

8 Publicación de los Documentos Técnicos 2_02 Punto 3.3.2 Radiación Ultravioleta “Esta técnica es un excelente sistema para mantener limpias y desinfectadas las superficies críticas dentro de las UTA’s, en general cualquier superficie húmeda (baterías, bandejas de condensación, humectadores, separadores de gotas, etc…) y los paneles de filtros que acumulan gran cantidad de materia orgánica.”

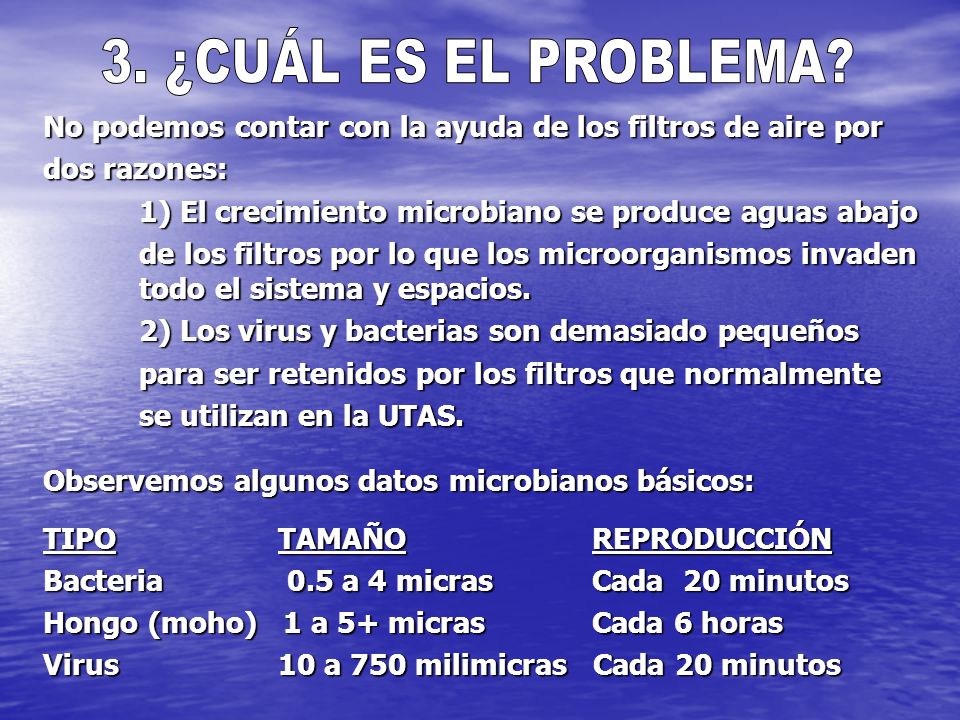

9 No podemos contar con la ayuda de los filtros de aire por dos razones: 1) El crecimiento microbiano se produce aguas abajo de los filtros por lo que los microorganismos invaden todo el sistema y espacios. de los filtros por lo que los microorganismos invaden todo el sistema y espacios. 2) Los virus y bacterias son demasiado pequeños para ser retenidos por los filtros que normalmente se utilizan en la UTAS. se utilizan en la UTAS. Observemos algunos datos microbianos básicos: TIPO TAMAÑO REPRODUCCIÓN Bacteria 0.5 a 4 micras Cada 20 minutos Hongo (moho) 1 a 5+ micras Cada 6 horas Virus 10 a 750 milimicras Cada 20 minutos

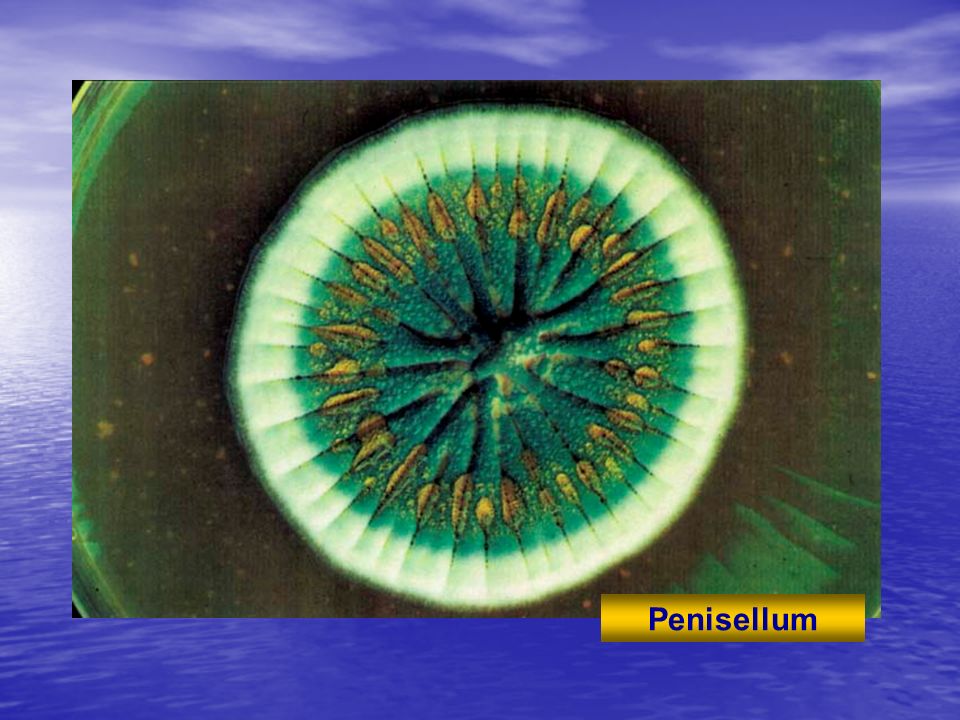

10 Penisellum

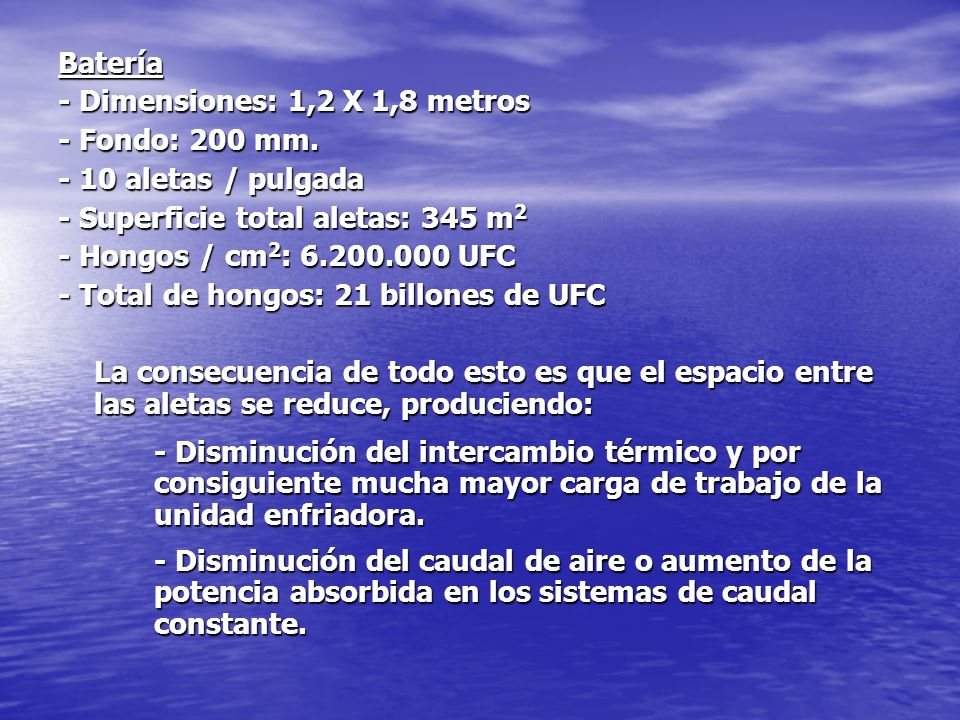

11 Batería - Dimensiones: 1,2 X 1,8 metros - Fondo: 200 mm. - 10 aletas / pulgada - Superficie total aletas: 345 m 2 - Hongos / cm 2 : 6.200.000 UFC - Total de hongos: 21 billones de UFC La consecuencia de todo esto es que el espacio entre las aletas se reduce, produciendo: - Disminución del intercambio térmico y por consiguiente mucha mayor carga de trabajo de la unidad enfriadora. - Disminución del caudal de aire o aumento de la potencia absorbida en los sistemas de caudal constante.

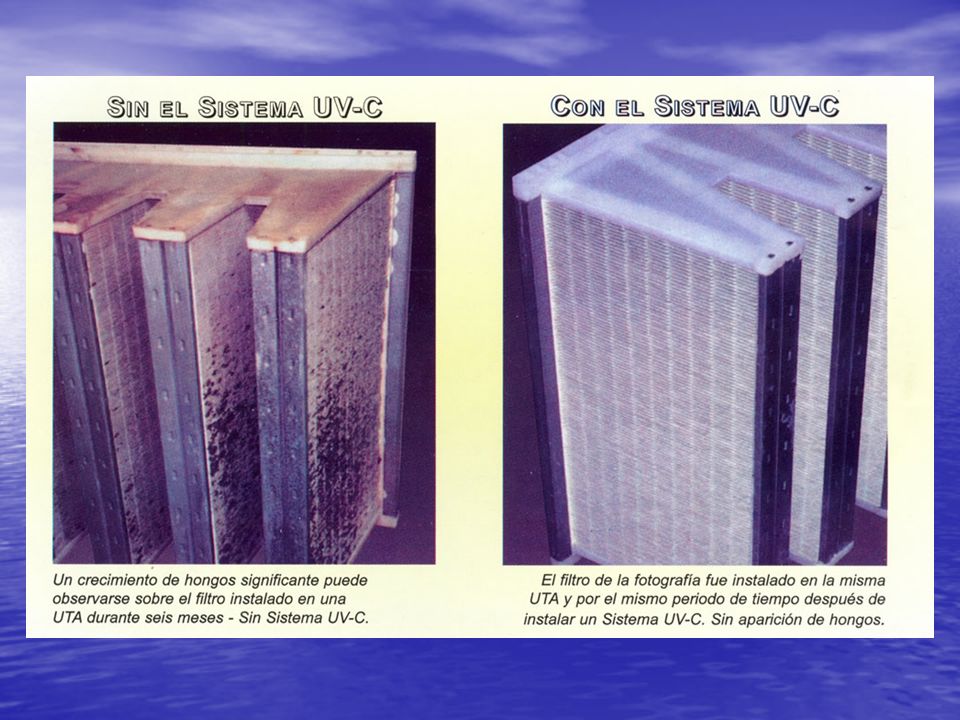

12

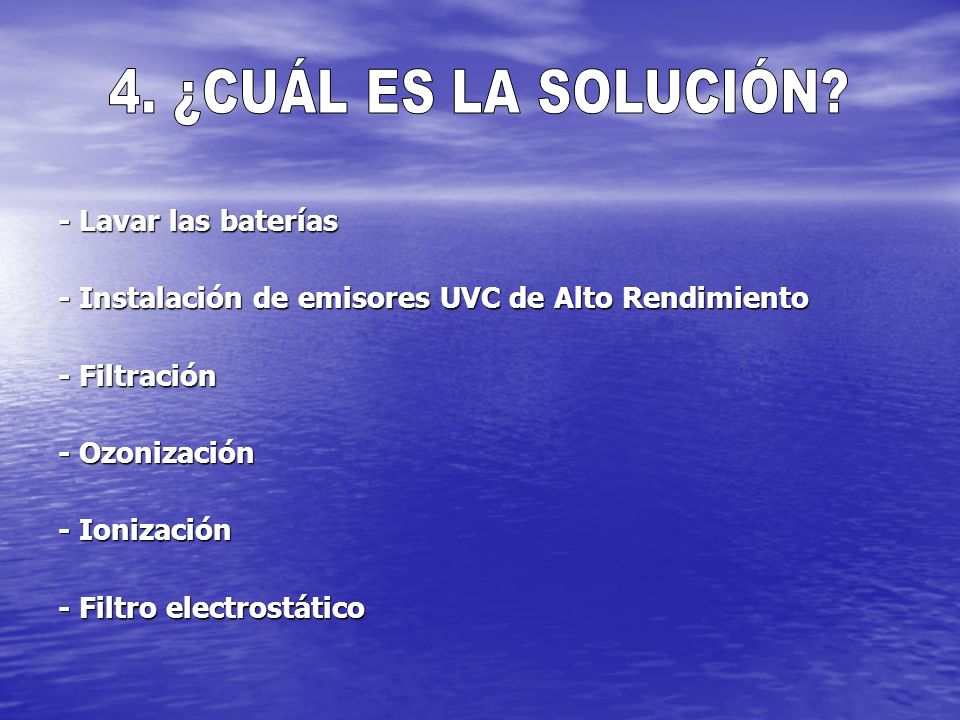

13 - Lavar las baterías - Instalación de emisores UVC de Alto Rendimiento - Filtración - Ozonización - Ionización - Filtro electrostático

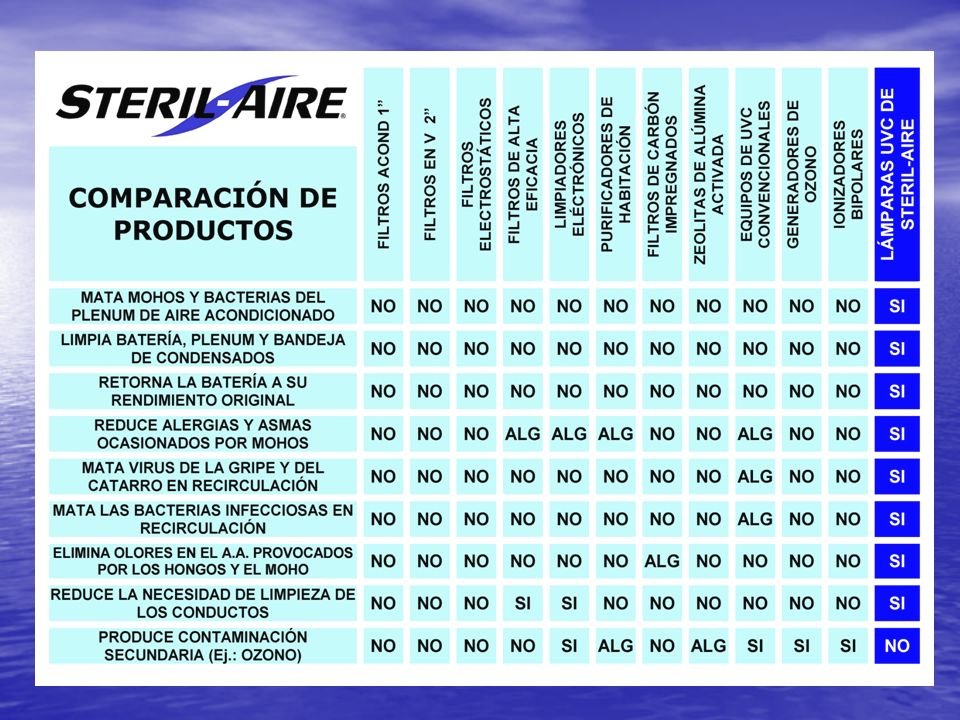

14

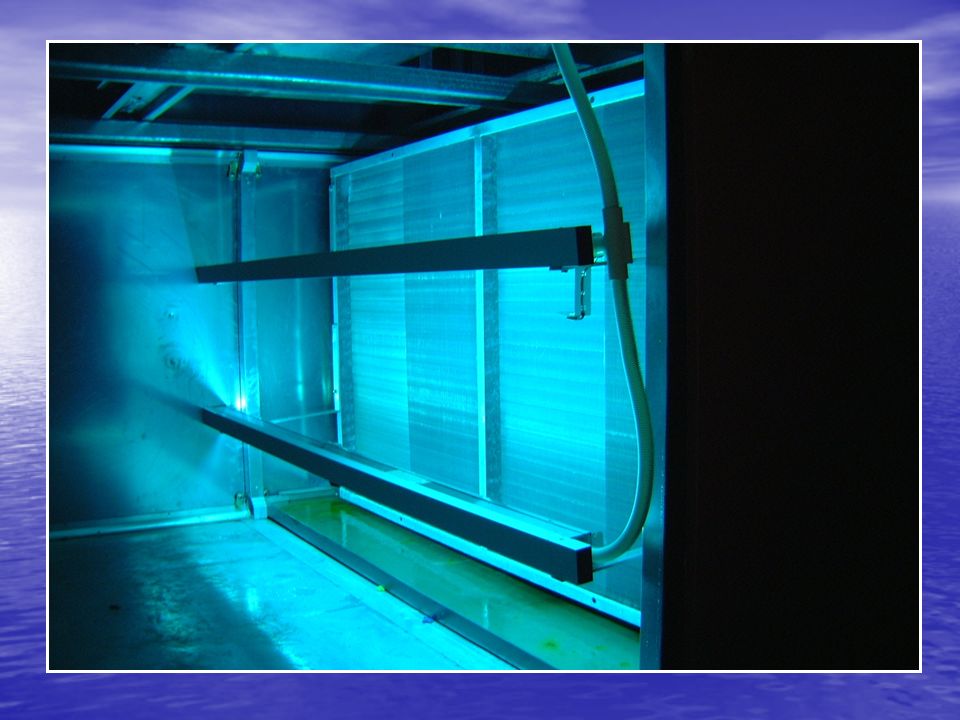

15

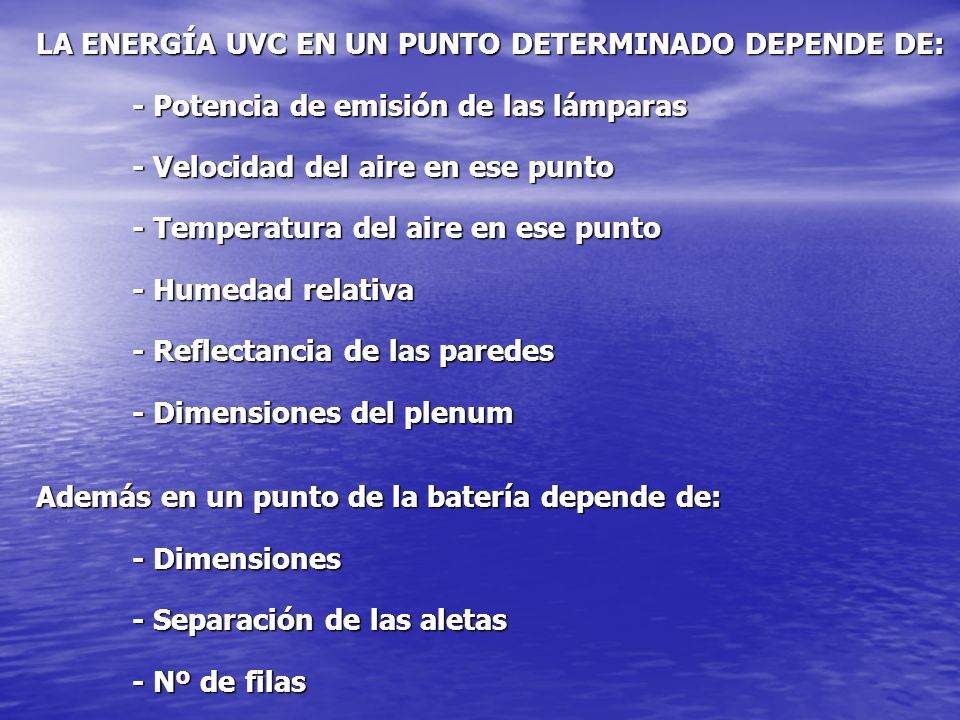

16 LA ENERGÍA UVC EN UN PUNTO DETERMINADO DEPENDE DE: - Potencia de emisión de las lámparas - Velocidad del aire en ese punto - Temperatura del aire en ese punto - Humedad relativa - Reflectancia de las paredes - Dimensiones del plenum Además en un punto de la batería depende de: - Dimensiones - Separación de las aletas - Nº de filas

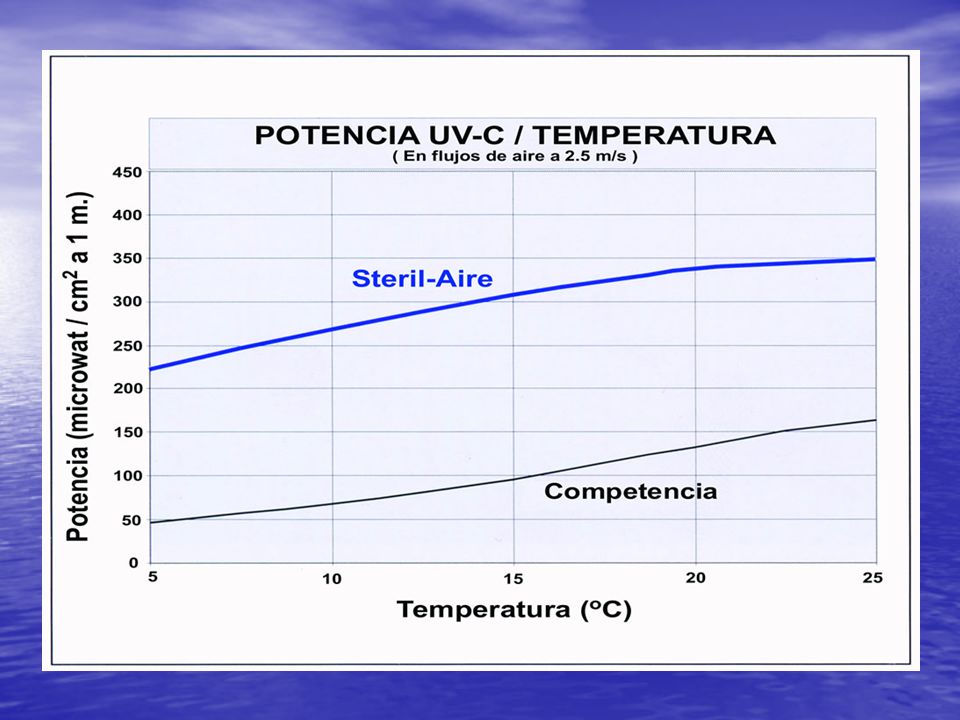

17

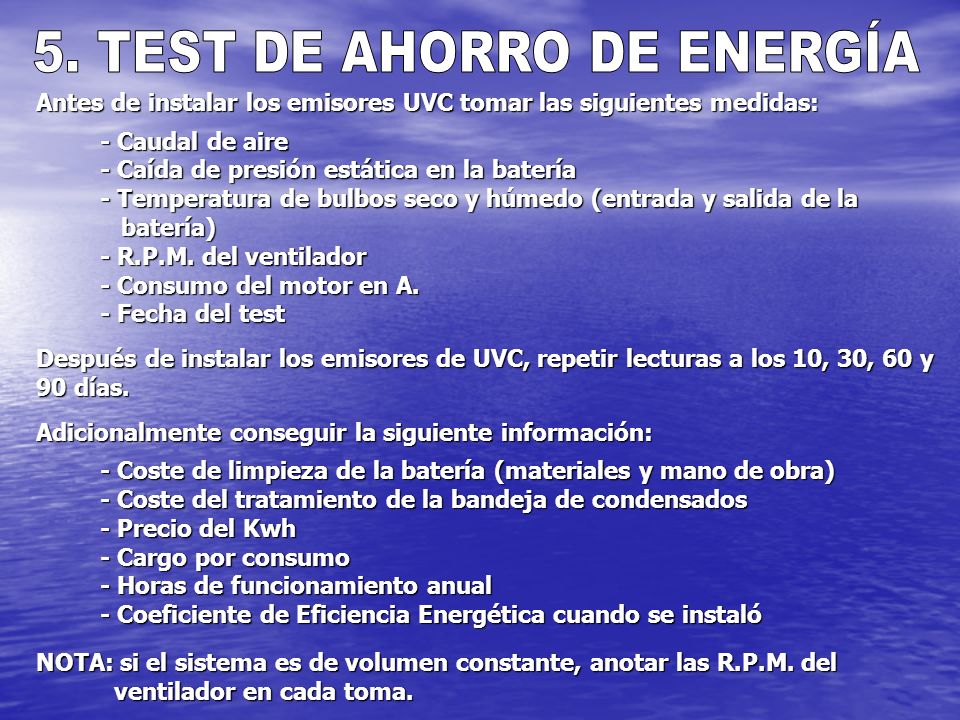

18 Antes de instalar los emisores UVC tomar las siguientes medidas: - Caudal de aire - Caída de presión estática en la batería - Temperatura de bulbos seco y húmedo (entrada y salida de la batería) batería) - R.P.M. del ventilador - Consumo del motor en A. - Fecha del test Después de instalar los emisores de UVC, repetir lecturas a los 10, 30, 60 y 90 días. Adicionalmente conseguir la siguiente información: - Coste de limpieza de la batería (materiales y mano de obra) - Coste del tratamiento de la bandeja de condensados - Precio del Kwh - Cargo por consumo - Horas de funcionamiento anual - Coeficiente de Eficiencia Energética cuando se instaló NOTA: si el sistema es de volumen constante, anotar las R.P.M. del ventilador en cada toma. ventilador en cada toma.

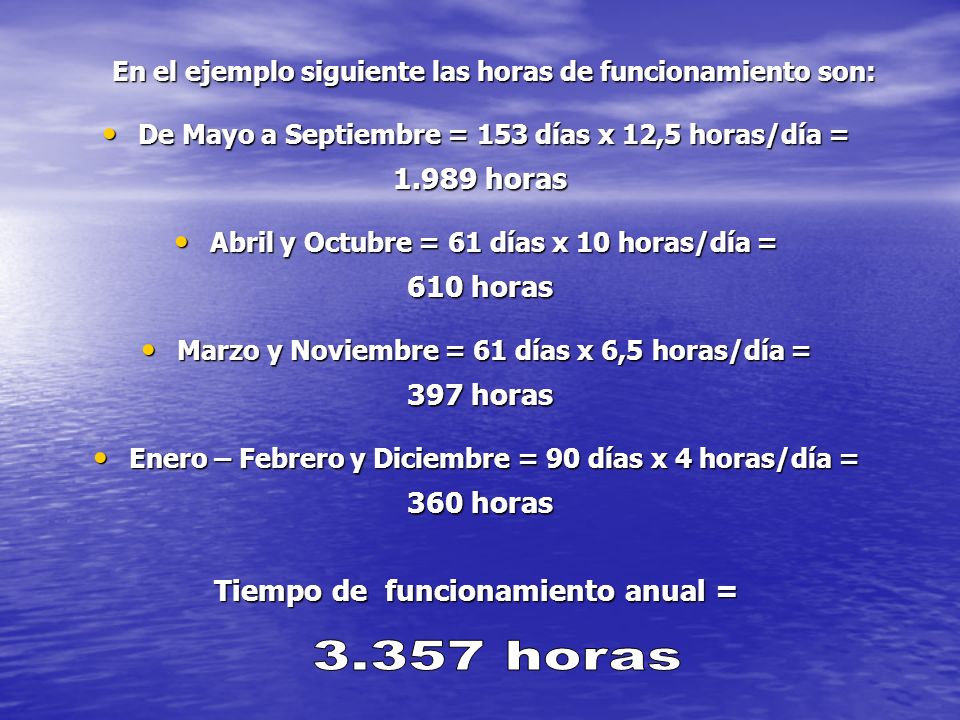

19 En el ejemplo siguiente las horas de funcionamiento son: De Mayo a Septiembre = 153 días x 12,5 horas/día = De Mayo a Septiembre = 153 días x 12,5 horas/día = 1.989 horas 1.989 horas Abril y Octubre = 61 días x 10 horas/día = Abril y Octubre = 61 días x 10 horas/día = 610 horas 610 horas Marzo y Noviembre = 61 días x 6,5 horas/día = Marzo y Noviembre = 61 días x 6,5 horas/día = 397 horas 397 horas Enero – Febrero y Diciembre = 90 días x 4 horas/día = Enero – Febrero y Diciembre = 90 días x 4 horas/día = 360 horas 360 horas Tiempo de funcionamiento anual =

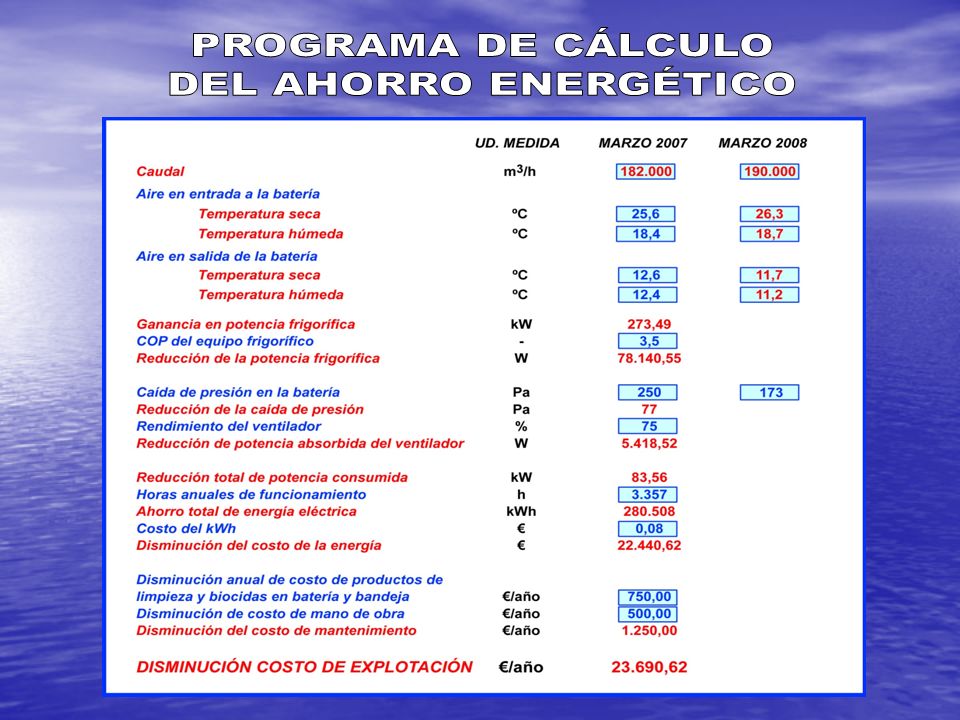

20

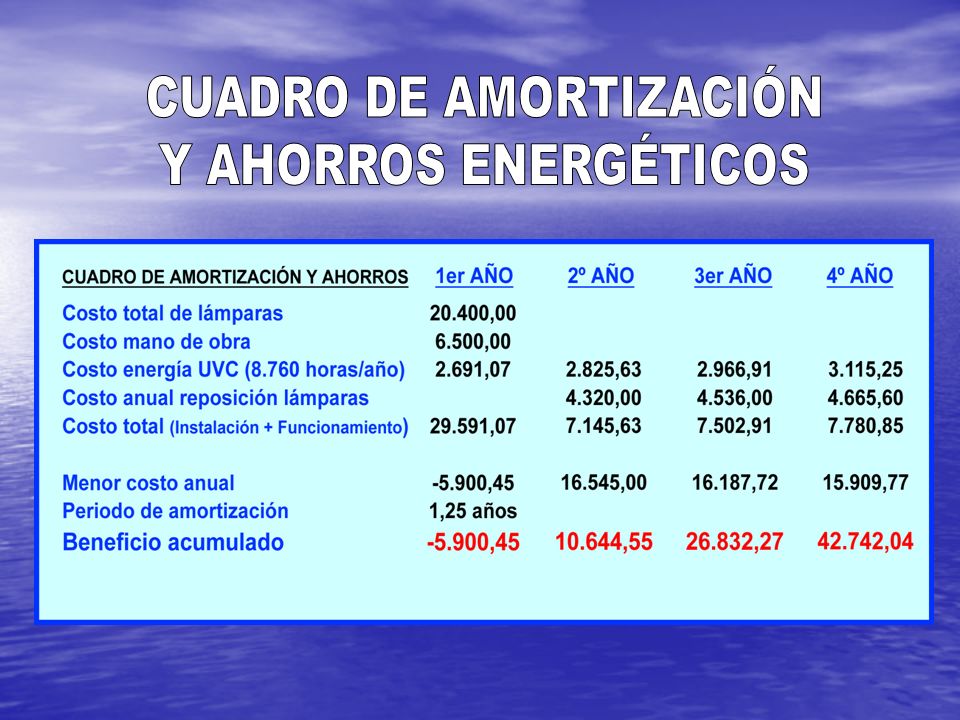

21

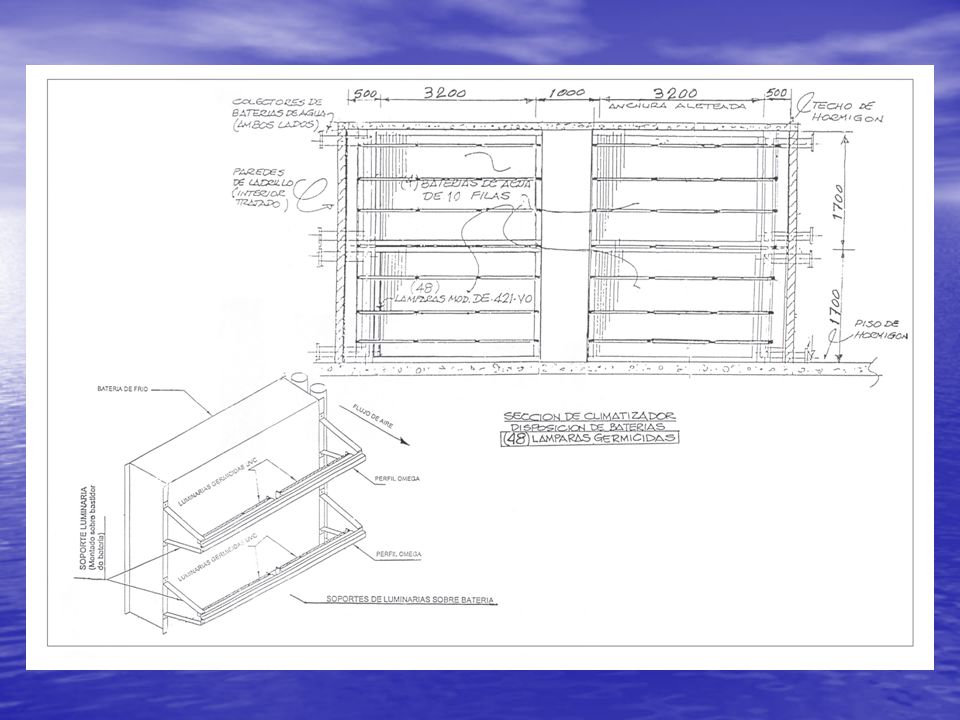

22

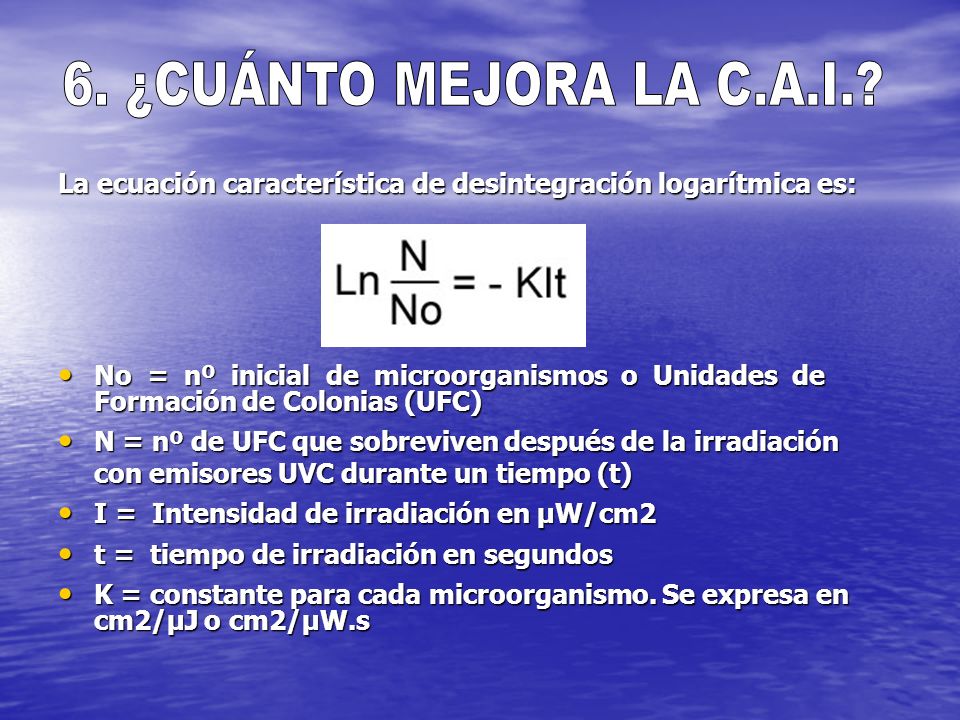

23 La ecuación característica de desintegración logarítmica es: No = nº inicial de microorganismos o Unidades de Formación de Colonias (UFC) No = nº inicial de microorganismos o Unidades de Formación de Colonias (UFC) N = nº de UFC que sobreviven después de la irradiación N = nº de UFC que sobreviven después de la irradiación con emisores UVC durante un tiempo (t) I = Intensidad de irradiación en µW/cm2 I = Intensidad de irradiación en µW/cm2 t = tiempo de irradiación en segundos t = tiempo de irradiación en segundos K = constante para cada microorganismo. Se expresa en cm2/µJ o cm2/µW.s K = constante para cada microorganismo. Se expresa en cm2/µJ o cm2/µW.s

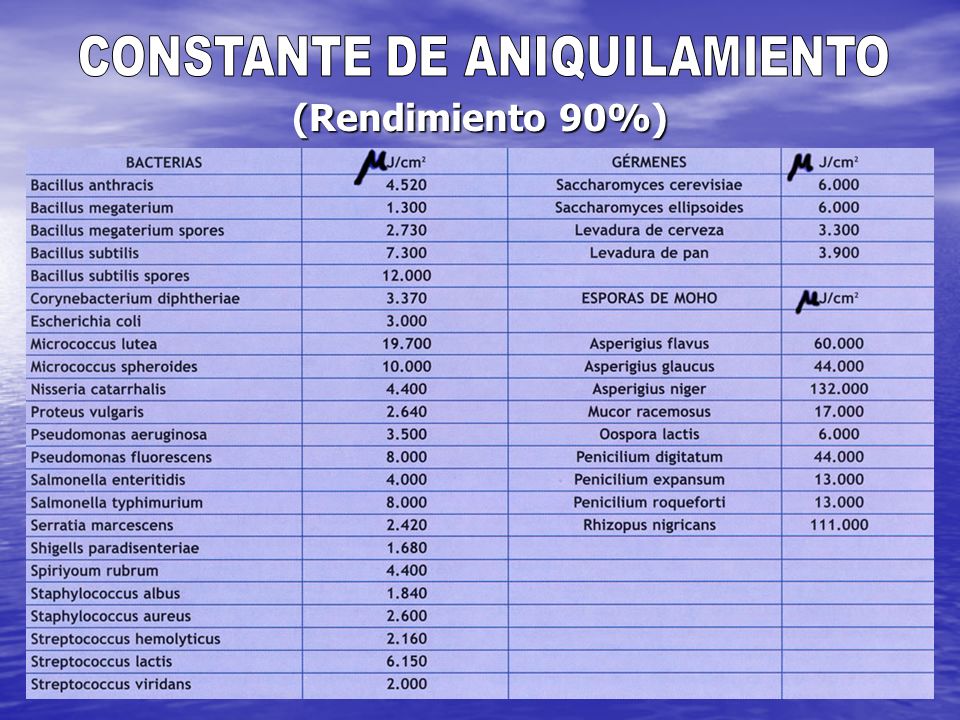

24 (Rendimiento 90%)

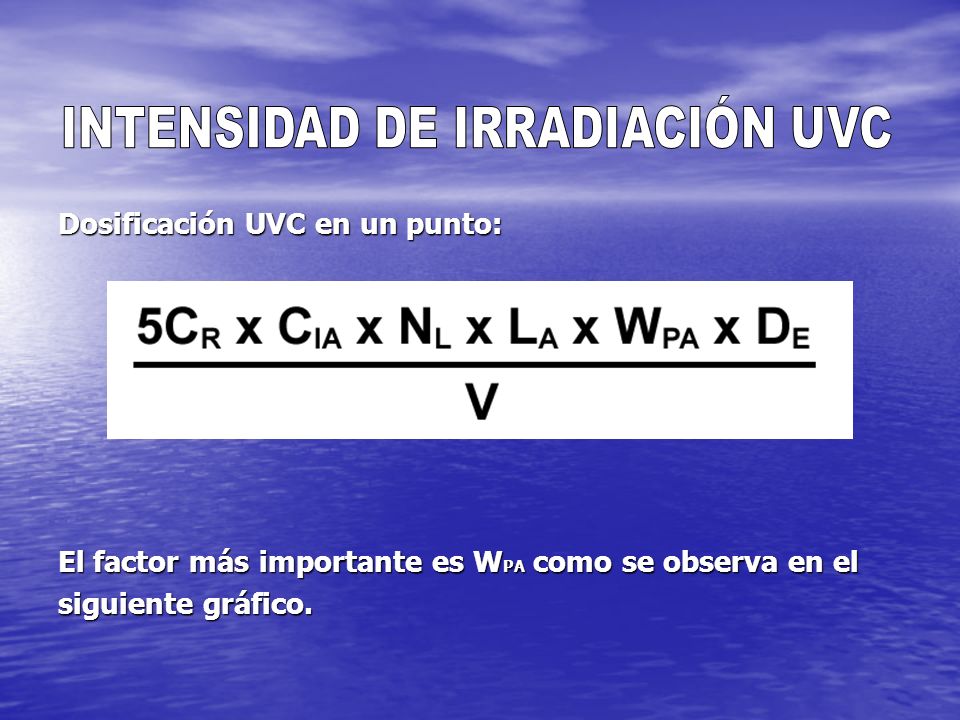

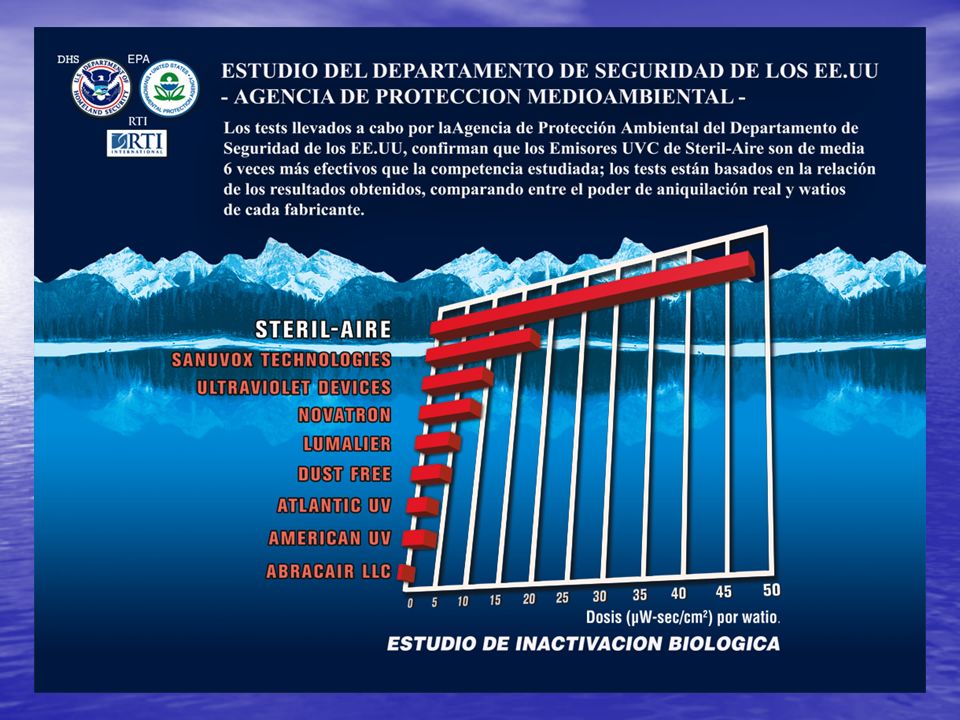

25 Dosificación UVC en un punto: El factor más importante es W PA como se observa en el siguiente gráfico.

26

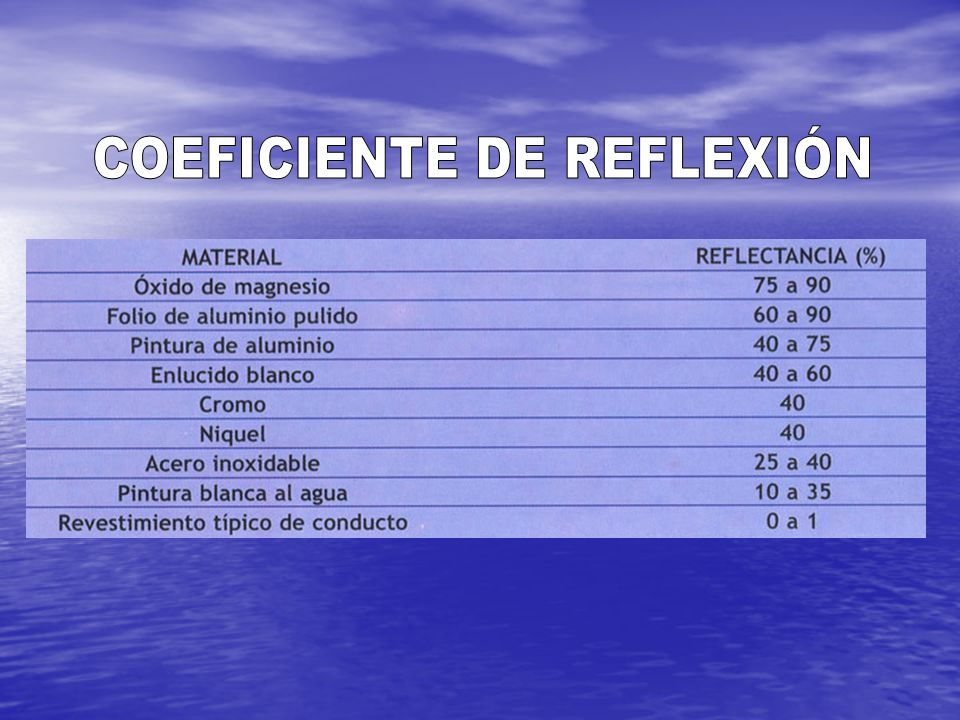

27

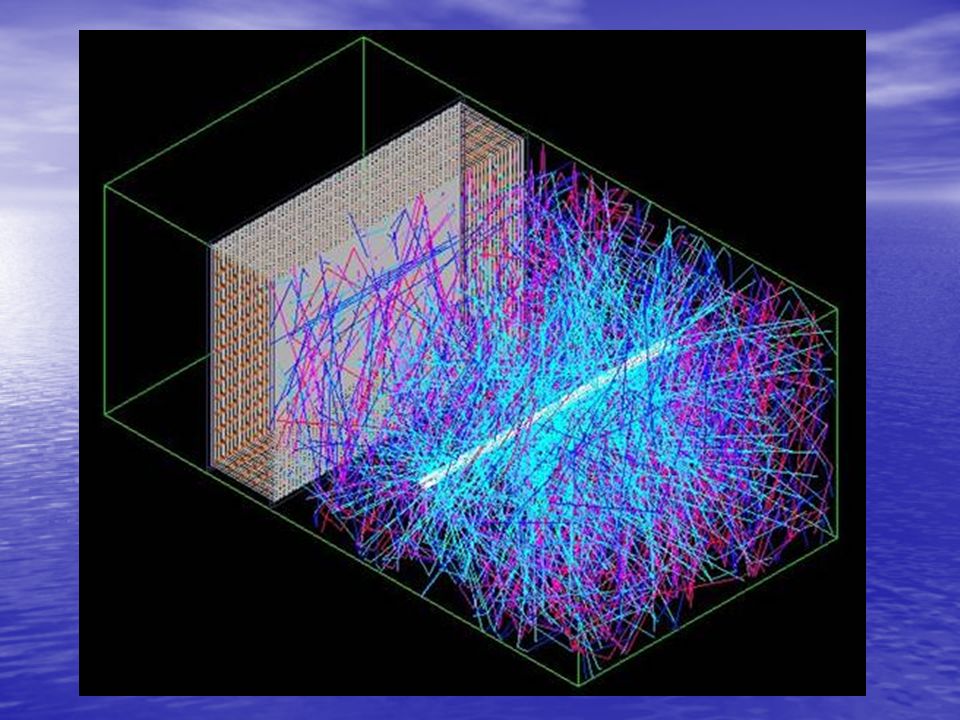

28

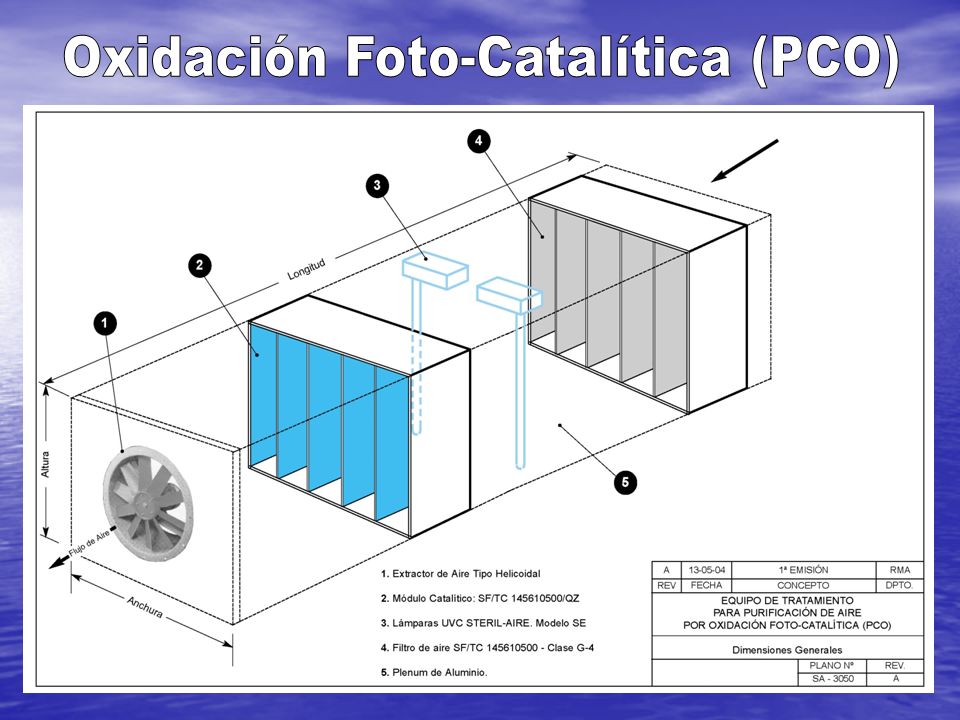

29

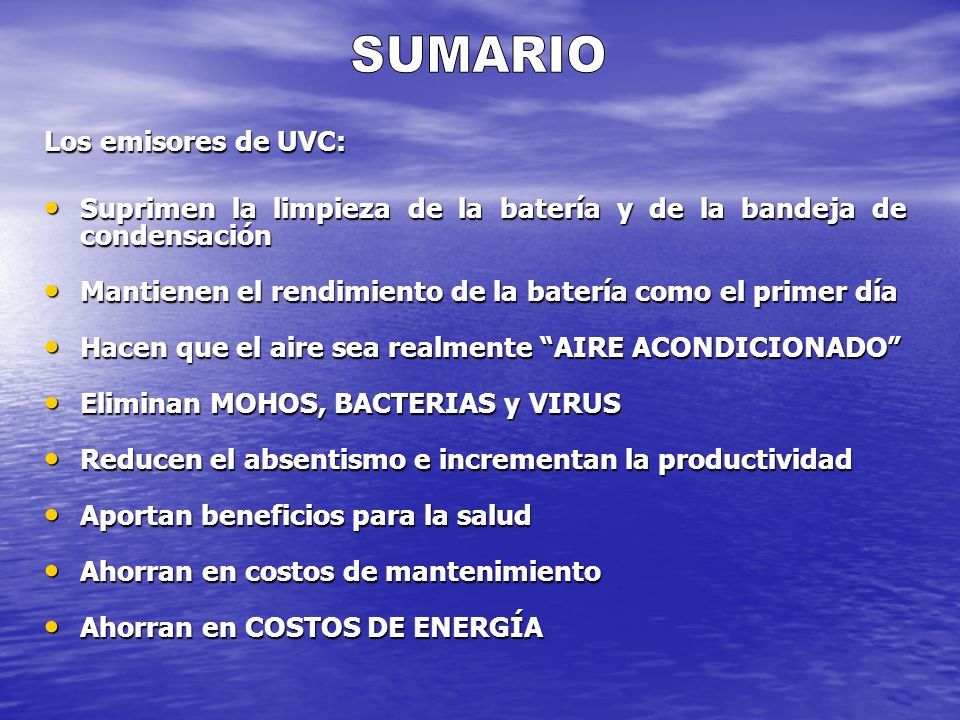

30 Los emisores de UVC: Suprimen la limpieza de la batería y de la bandeja de condensación Suprimen la limpieza de la batería y de la bandeja de condensación Mantienen el rendimiento de la batería como el primer día Mantienen el rendimiento de la batería como el primer día Hacen que el aire sea realmente “AIRE ACONDICIONADO” Hacen que el aire sea realmente “AIRE ACONDICIONADO” Eliminan MOHOS, BACTERIAS y VIRUS Eliminan MOHOS, BACTERIAS y VIRUS Reducen el absentismo e incrementan la productividad Reducen el absentismo e incrementan la productividad Aportan beneficios para la salud Aportan beneficios para la salud Ahorran en costos de mantenimiento Ahorran en costos de mantenimiento Ahorran en COSTOS DE ENERGÍA Ahorran en COSTOS DE ENERGÍA

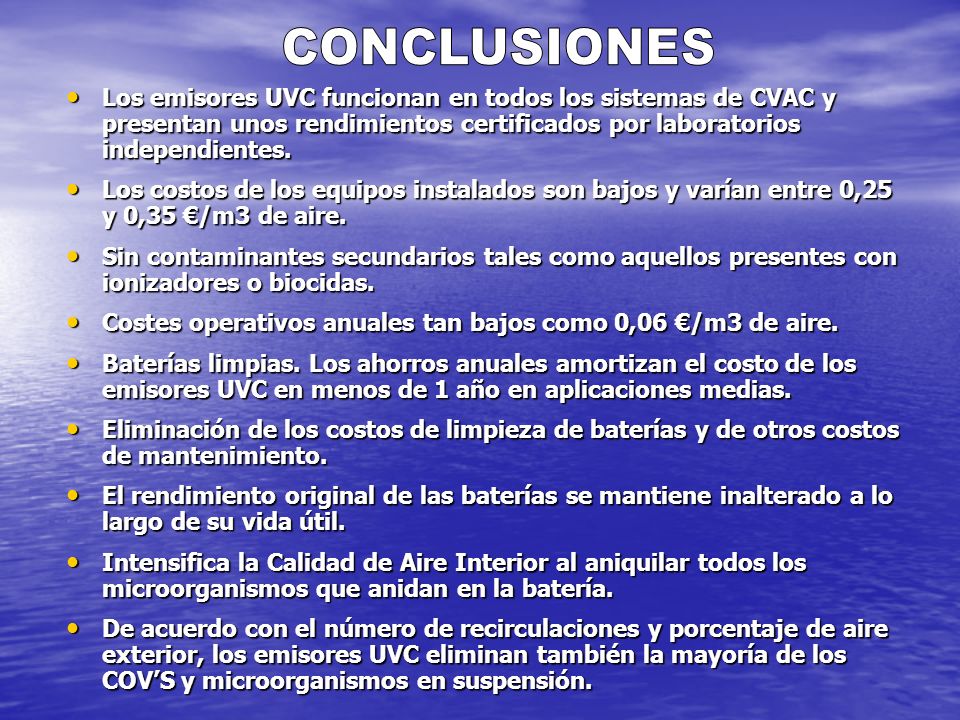

31 Los emisores UVC funcionan en todos los sistemas de CVAC y presentan unos rendimientos certificados por laboratorios independientes. Los emisores UVC funcionan en todos los sistemas de CVAC y presentan unos rendimientos certificados por laboratorios independientes. Los costos de los equipos instalados son bajos y varían entre 0,25 y 0,35 €/m3 de aire. Los costos de los equipos instalados son bajos y varían entre 0,25 y 0,35 €/m3 de aire. Sin contaminantes secundarios tales como aquellos presentes con ionizadores o biocidas. Sin contaminantes secundarios tales como aquellos presentes con ionizadores o biocidas. Costes operativos anuales tan bajos como 0,06 €/m3 de aire. Costes operativos anuales tan bajos como 0,06 €/m3 de aire. Baterías limpias. Los ahorros anuales amortizan el costo de los emisores UVC en menos de 1 año en aplicaciones medias. Baterías limpias. Los ahorros anuales amortizan el costo de los emisores UVC en menos de 1 año en aplicaciones medias. Eliminación de los costos de limpieza de baterías y de otros costos de mantenimiento. Eliminación de los costos de limpieza de baterías y de otros costos de mantenimiento. El rendimiento original de las baterías se mantiene inalterado a lo largo de su vida útil. El rendimiento original de las baterías se mantiene inalterado a lo largo de su vida útil. Intensifica la Calidad de Aire Interior al aniquilar todos los microorganismos que anidan en la batería. Intensifica la Calidad de Aire Interior al aniquilar todos los microorganismos que anidan en la batería. De acuerdo con el número de recirculaciones y porcentaje de aire exterior, los emisores UVC eliminan también la mayoría de los COV’S y microorganismos en suspensión. De acuerdo con el número de recirculaciones y porcentaje de aire exterior, los emisores UVC eliminan también la mayoría de los COV’S y microorganismos en suspensión.
