2 En el presente trabajo reflejamos técnicas esenciales para la creación de software, que permitan el fácil mantenimiento, la fácil utilización, que sea robusto y bien definido. En dicho trabajo aplicamos conceptos y herramientas provistos por el Proceso Unificado y el Lenguaje Unificado de Modelado. De acuerdo con la metodología aplicada y el alcance definido, este trabajo abarcará las fases de Inicio y Elaboración y na iteración de la fase de Construcción durante la cual se definirá el Diseño de Interfaces. Introducción

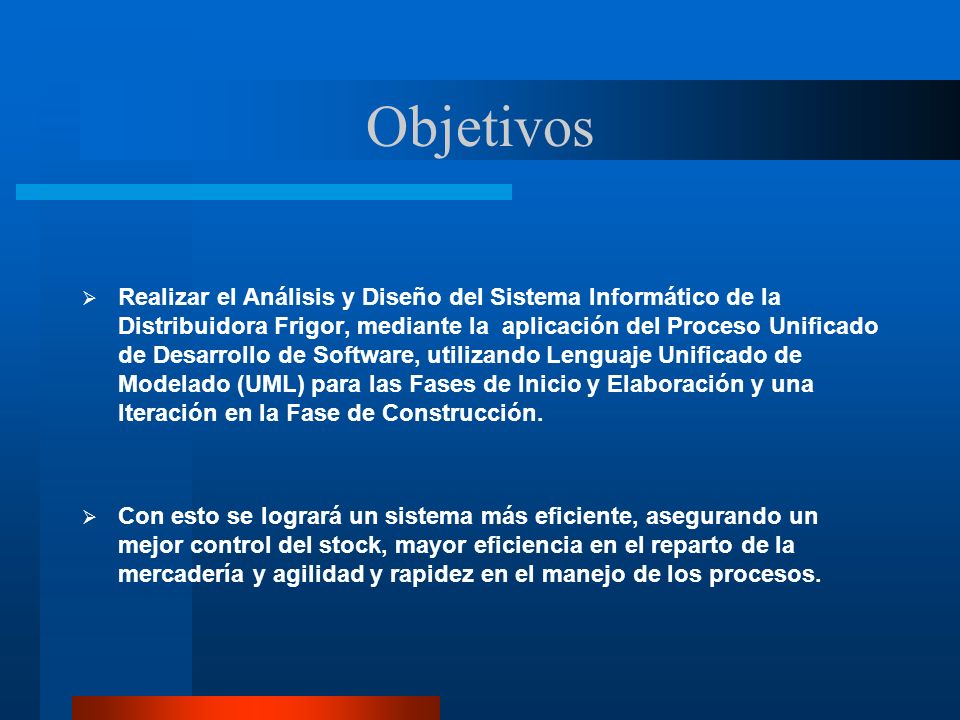

3 Objetivos  Realizar el Análisis y Diseño del Sistema Informático de la Distribuidora Frigor, mediante la aplicación del Proceso Unificado de Desarrollo de Software, utilizando Lenguaje Unificado de Modelado (UML) para las Fases de Inicio y Elaboración y una Iteración en la Fase de Construcción.  Con esto se logrará un sistema más eficiente, asegurando un mejor control del stock, mayor eficiencia en el reparto de la mercadería y agilidad y rapidez en el manejo de los procesos.

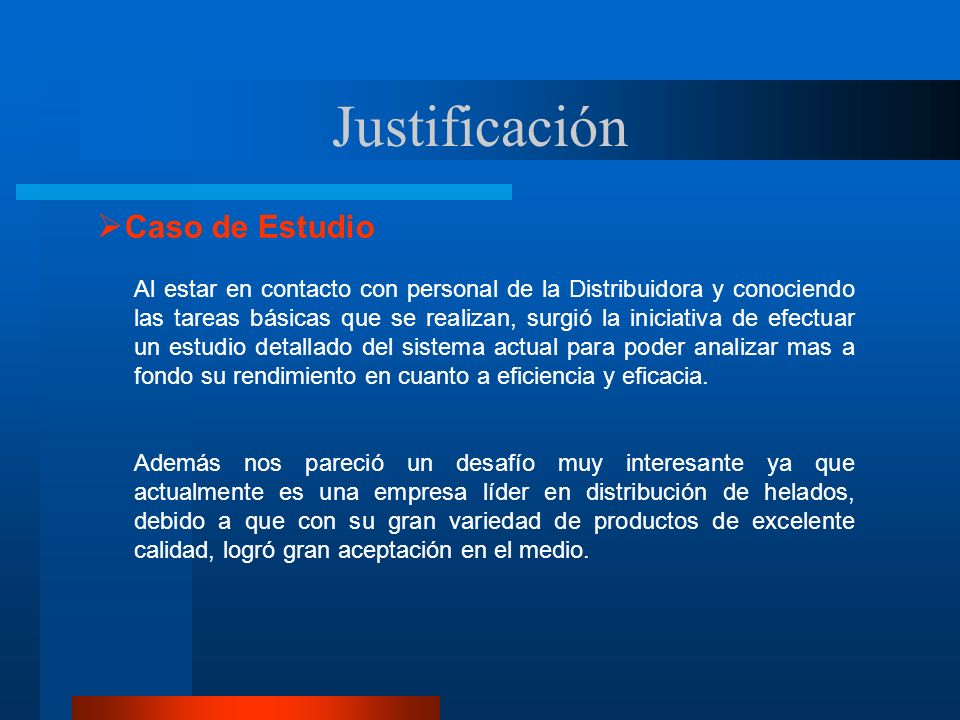

4 Justificación  Caso de Estudio Al estar en contacto con personal de la Distribuidora y conociendo las tareas básicas que se realizan, surgió la iniciativa de efectuar un estudio detallado del sistema actual para poder analizar mas a fondo su rendimiento en cuanto a eficiencia y eficacia. Además nos pareció un desafío muy interesante ya que actualmente es una empresa líder en distribución de helados, debido a que con su gran variedad de productos de excelente calidad, logró gran aceptación en el medio.

5 Justificación  Metodología Como el Proceso Unificado se ha convertido en un proceso de desarrollo de software de gran éxito para la construcción de sistemas orientados a objetos y la herramienta UML permite la construcción de distintos diagramas que ofrecen distintas perspectivas de una abstracción de la realidad, decidimos utilizarlos y conocerlos mas a fondo ya que se están imponiendo en el ámbito de desarrollo de sistemas.

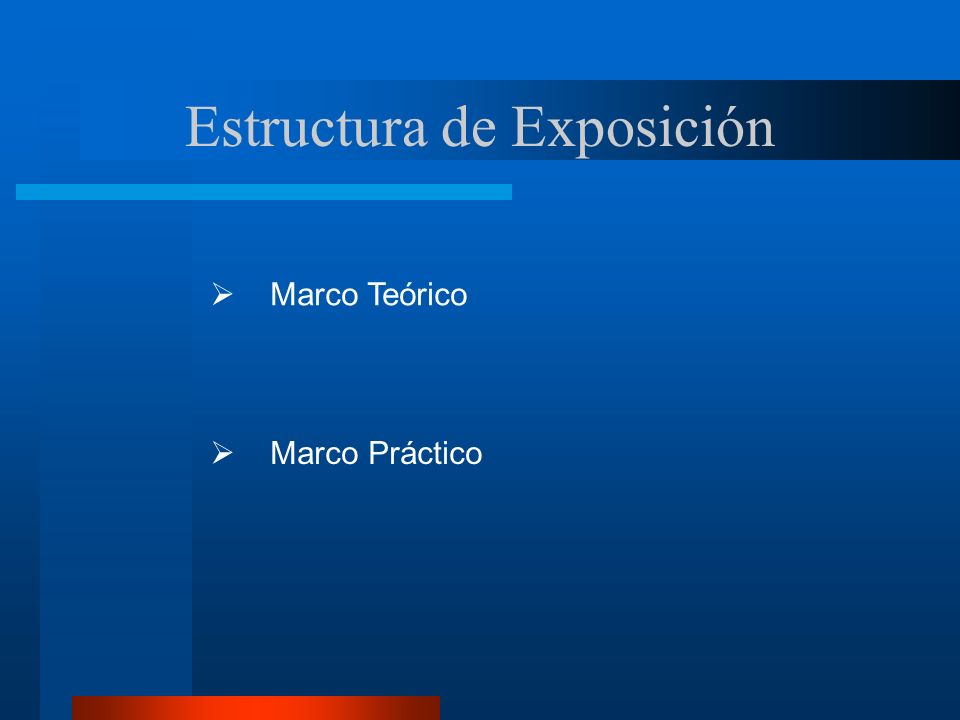

6 Estructura de Exposición  Marco Teórico  Marco Práctico

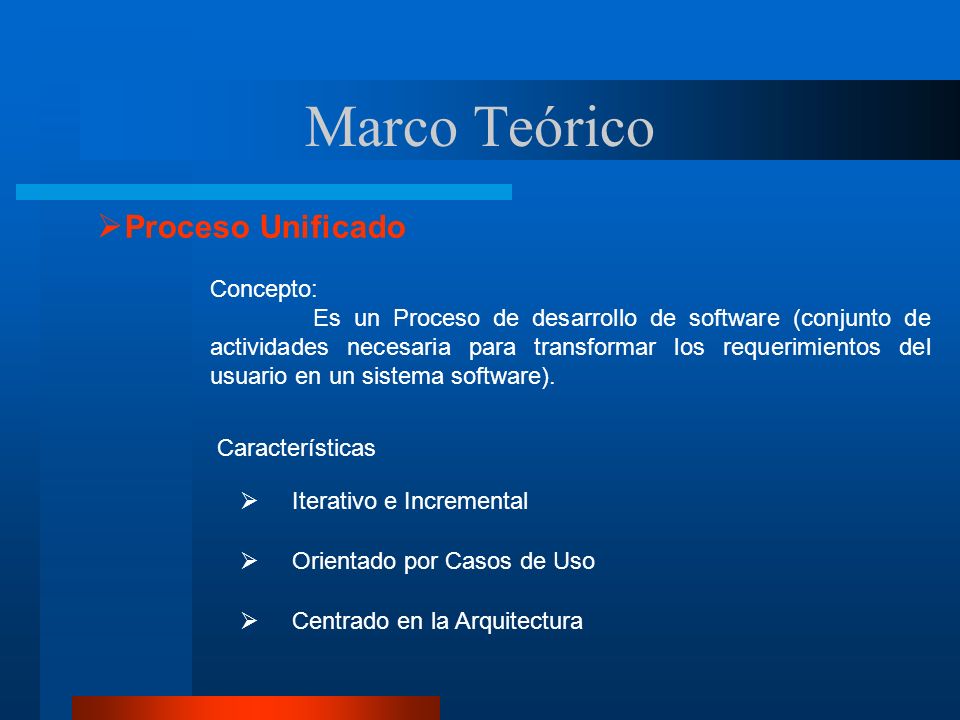

7 Marco Teórico  Proceso Unificado Concepto: Es un Proceso de desarrollo de software (conjunto de actividades necesaria para transformar los requerimientos del usuario en un sistema software). Características  Iterativo e Incremental  Orientado por Casos de Uso  Centrado en la Arquitectura

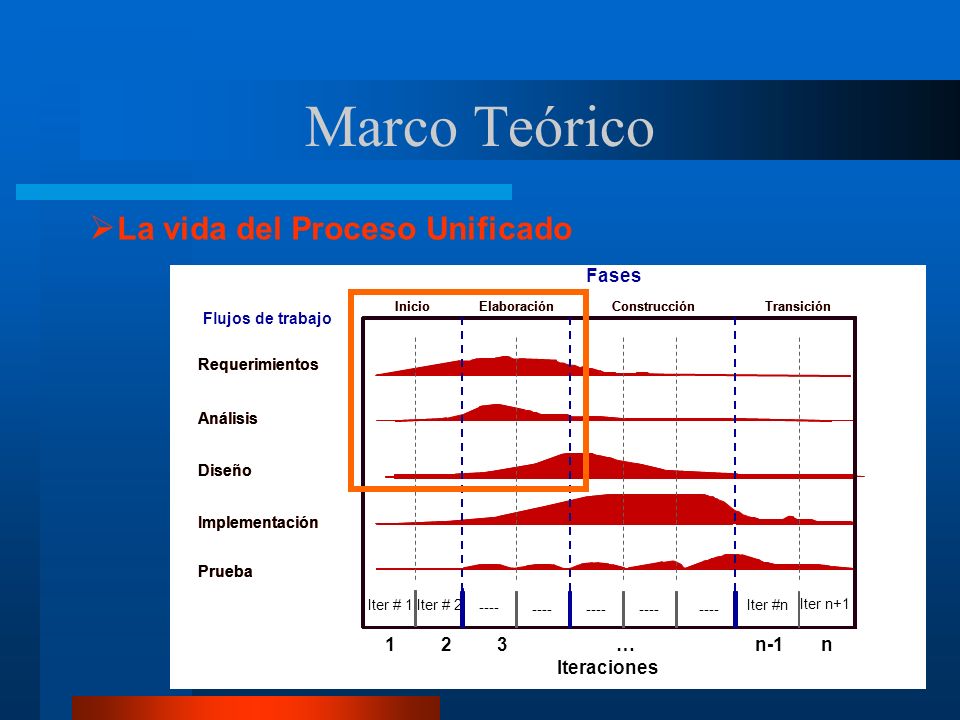

8 Marco Teórico  La vida del Proceso Unificado Flujos de trabajo Requerimientos Diseño Implementación Prueba Análisis Fases ElaboraciónInicioConstrucciónTransición Iter #nIter # 1Iter # 2 123 … n-1 n Iteraciones ---- Iter n+1 Requerimientos Análisis Diseño Implementación Prueba InicioElaboración ConstrucciónTransición Inicio ElaboraciónConstrucciónTransición Requerimientos Análisis Diseño Implementación Prueba

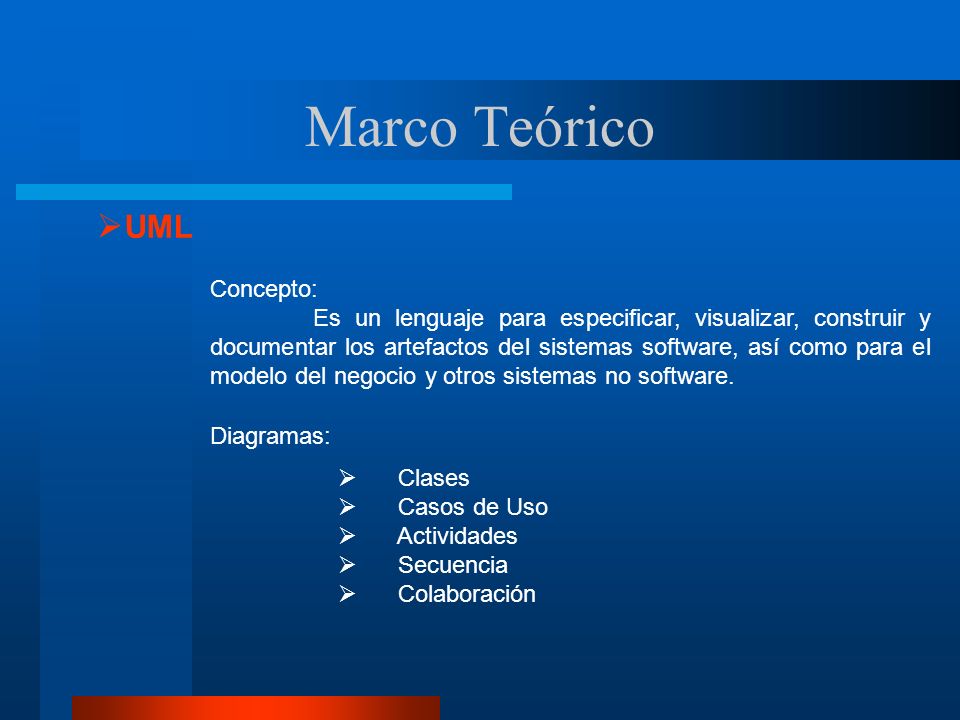

9 Marco Teórico  UML Concepto: Es un lenguaje para especificar, visualizar, construir y documentar los artefactos del sistemas software, así como para el modelo del negocio y otros sistemas no software. Diagramas:  Clases  Casos de Uso  Actividades  Secuencia  Colaboración

10 Caso de Estudio Distribuidora FRIGOR Representada en el noroeste argentino por Damesco S.A.

11 Fase de Inicio Procesos:  Preventa  Facturación  Reparto  Autoventa  Control de Stock  Circuito de la Distribuidora Frigor

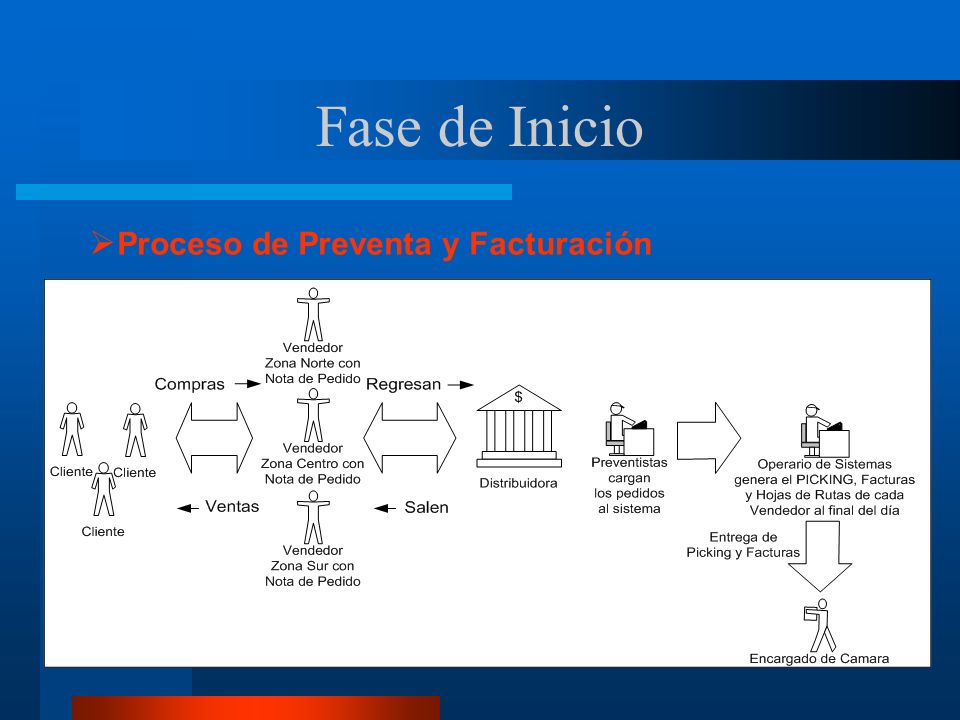

12 Fase de Inicio  Proceso de Preventa y Facturación

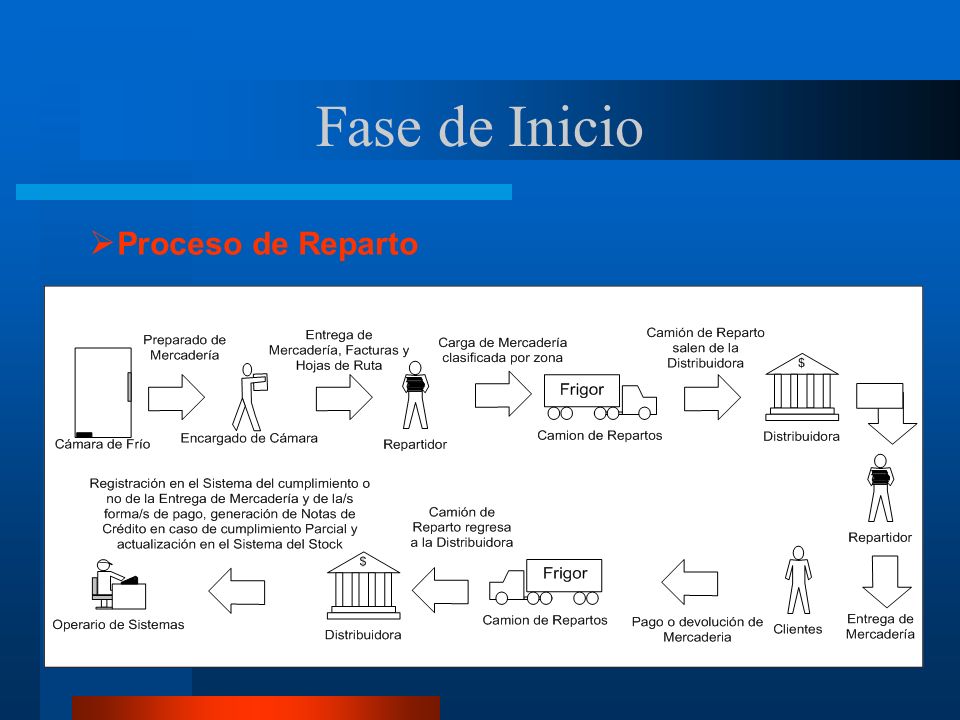

13 Fase de Inicio  Proceso de Reparto

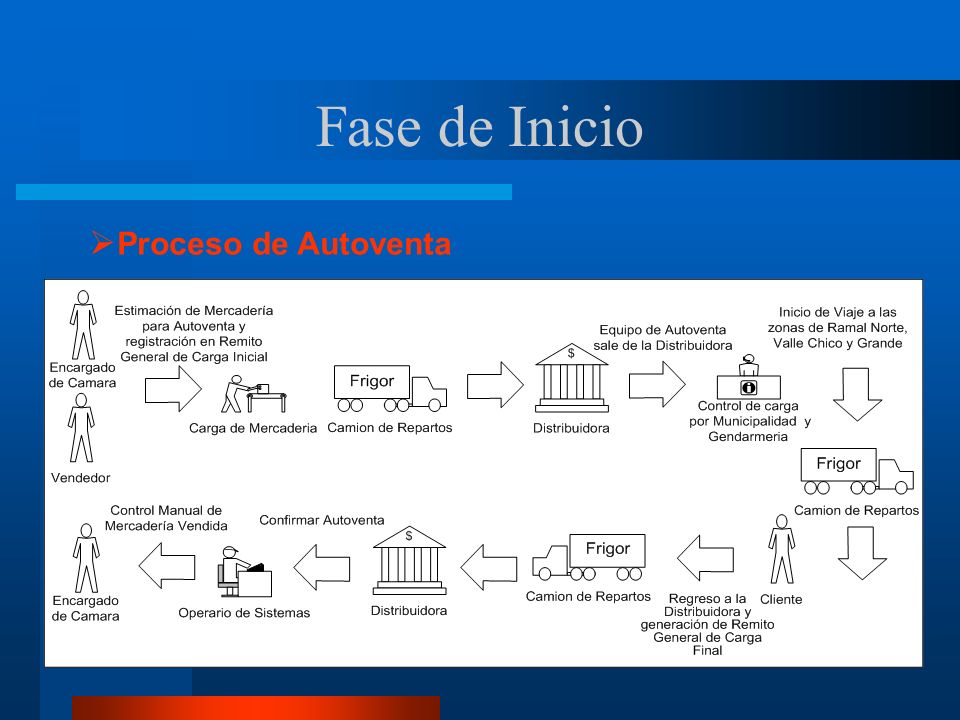

14 Fase de Inicio  Proceso de Autoventa

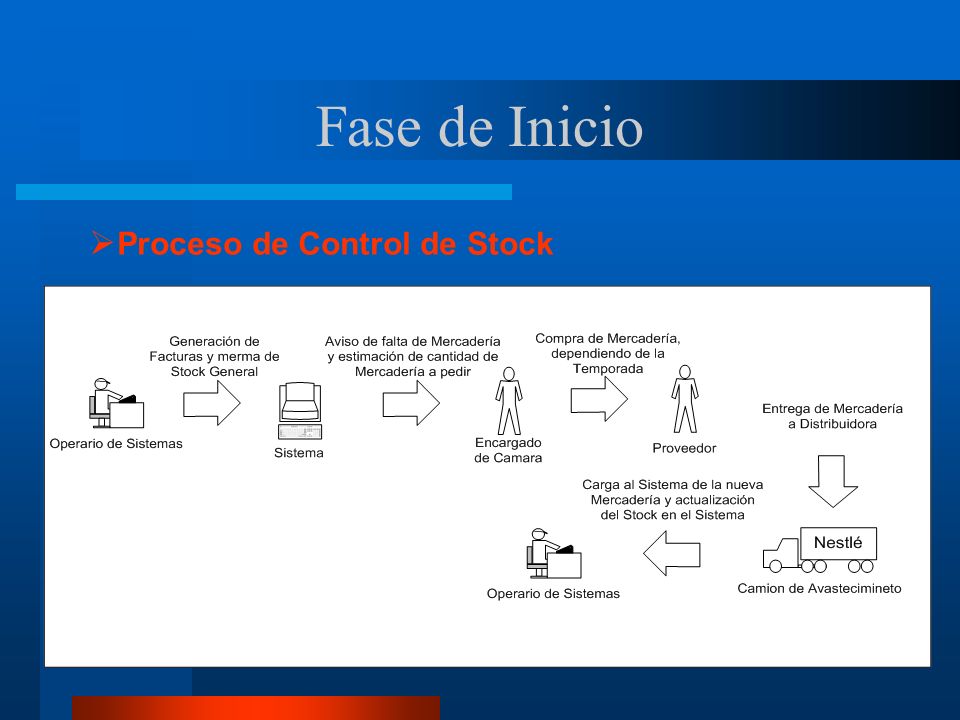

15 Fase de Inicio  Proceso de Control de Stock

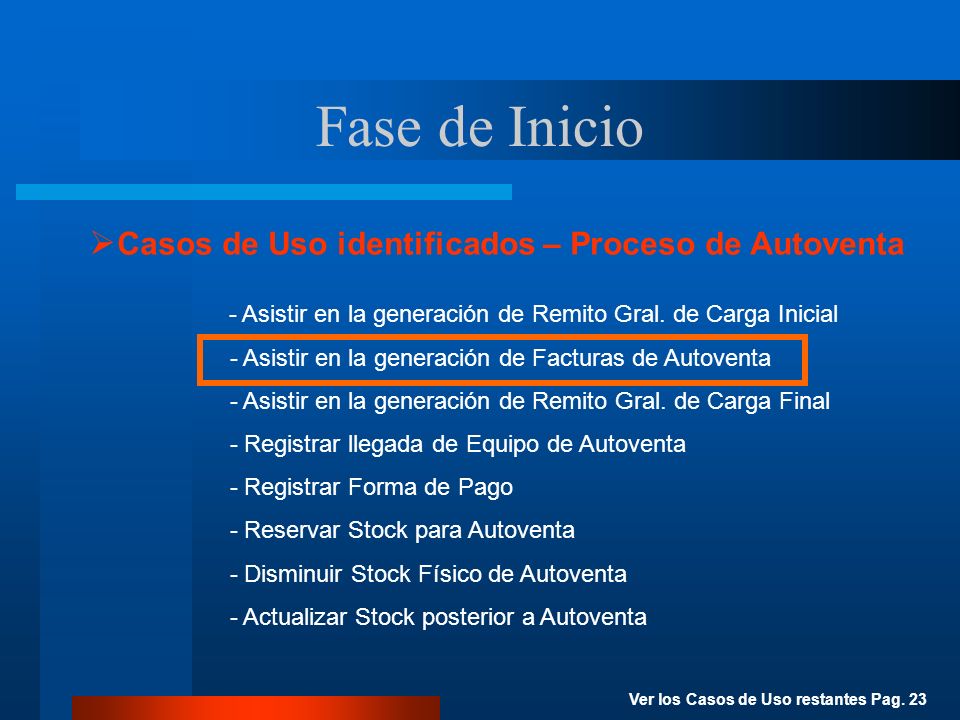

16 Fase de Inicio  Casos de Uso identificados – Proceso de Autoventa - Asistir en la generación de Remito Gral. de Carga Inicial - Asistir en la generación de Facturas de Autoventa - Asistir en la generación de Remito Gral. de Carga Final - Registrar llegada de Equipo de Autoventa - Registrar Forma de Pago - Reservar Stock para Autoventa - Disminuir Stock Físico de Autoventa - Actualizar Stock posterior a Autoventa Ver los Casos de Uso restantes Pag. 23

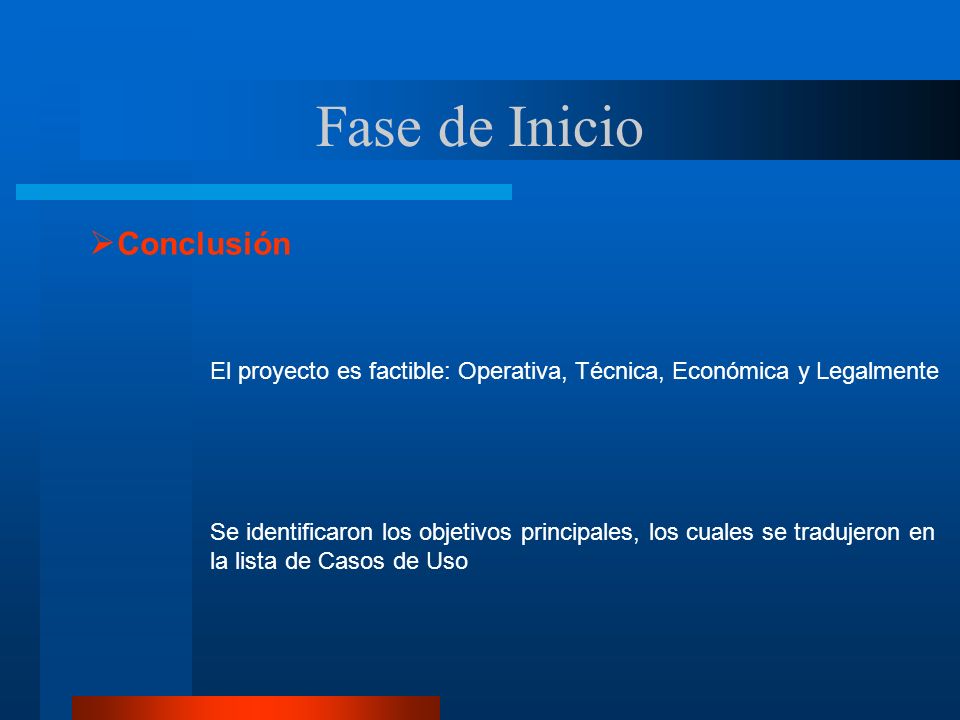

17 Fase de Inicio  Conclusión El proyecto es factible: Operativa, Técnica, Económica y Legalmente Se identificaron los objetivos principales, los cuales se tradujeron en la lista de Casos de Uso

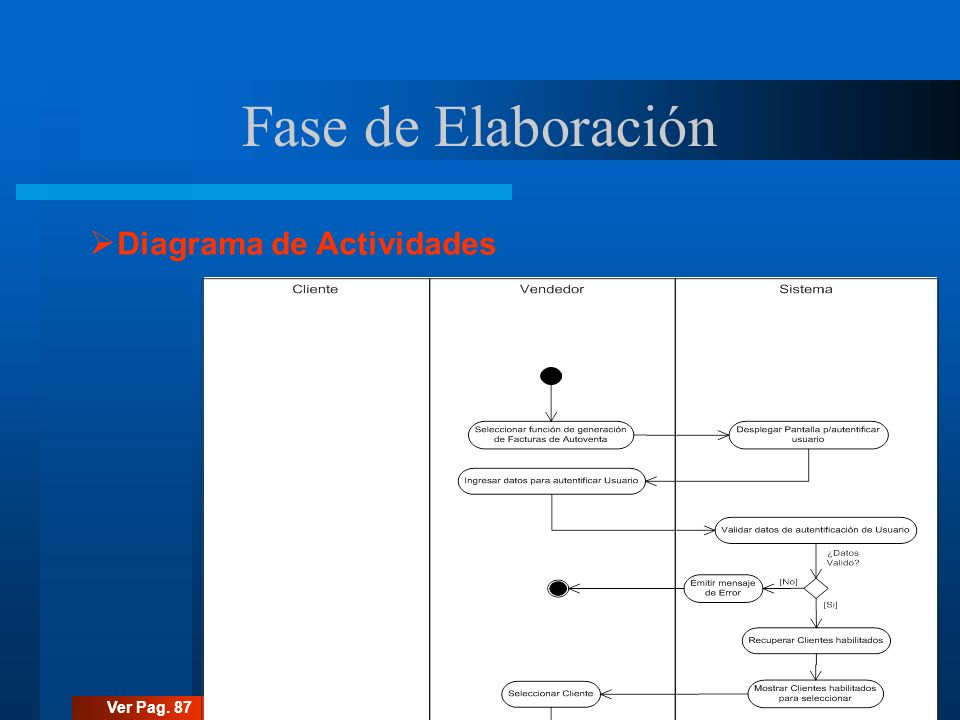

18 Fase de Elaboración  Diagrama de Actividades Ver Pag. 87

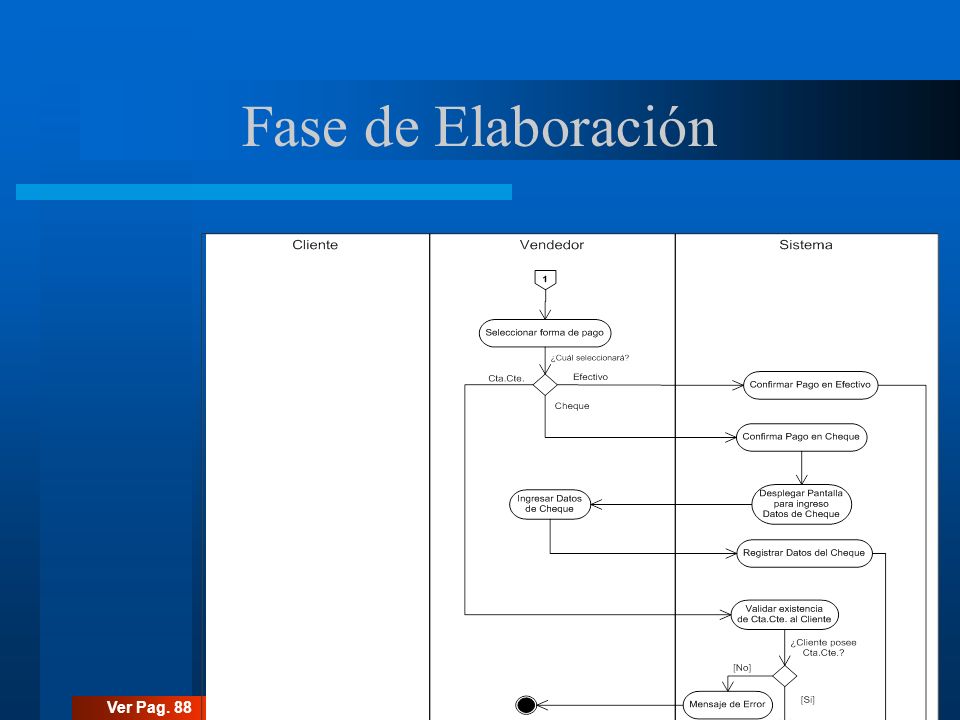

19 Fase de Elaboración Ver Pag. 88

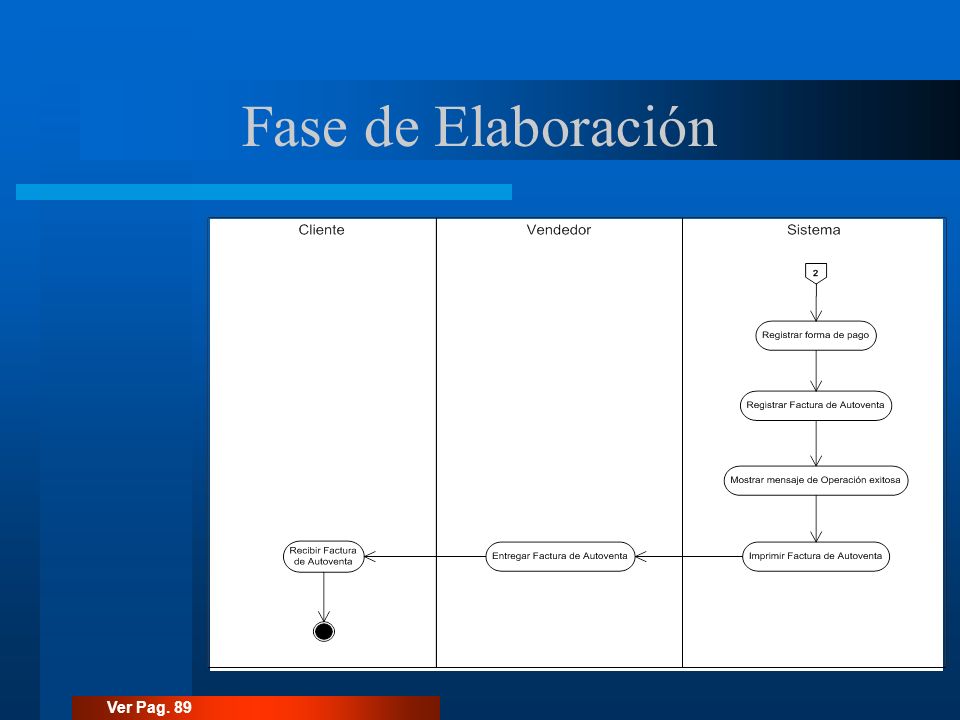

20 Fase de Elaboración Ver Pag. 89

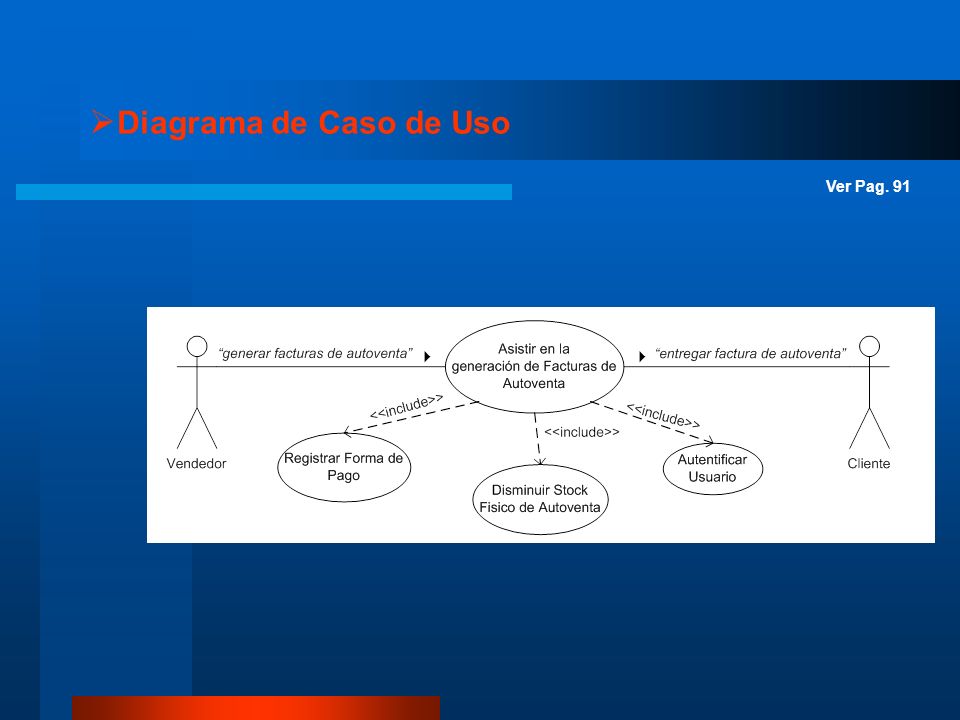

21  Diagrama de Caso de Uso Ver Pag. 91

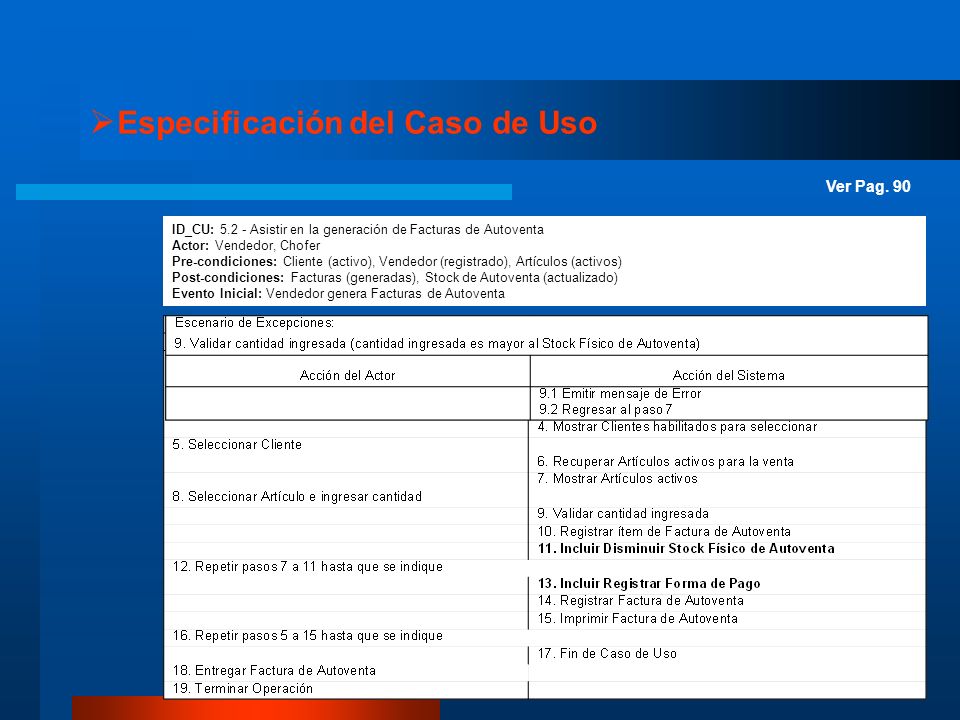

22  Especificación del Caso de Uso ID_CU: 5.2 - Asistir en la generación de Facturas de Autoventa Actor: Vendedor, Chofer Pre-condiciones: Cliente (activo), Vendedor (registrado), Artículos (activos) Post-condiciones: Facturas (generadas), Stock de Autoventa (actualizado) Evento Inicial: Vendedor genera Facturas de Autoventa Ver Pag. 90

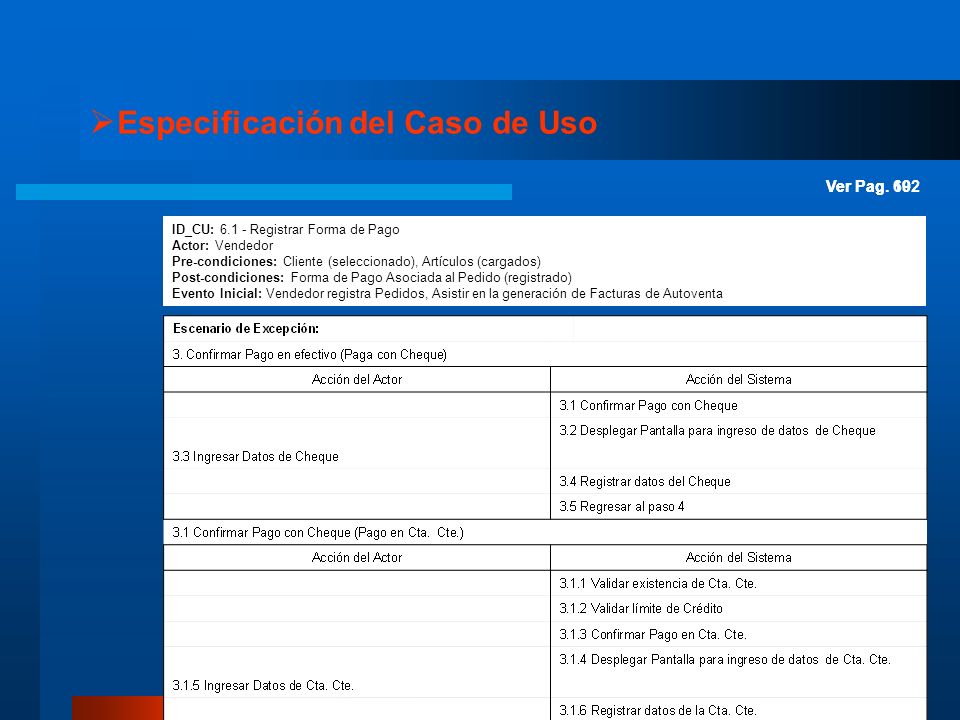

23  Especificación del Caso de Uso ID_CU: 3.8 – Disminuir Stock Físico de Autoventa Actor: CU Asistir en la generación de Facturas de Autoventa Pre-condiciones: Facturas (registradas), Artículos (activos) Post-condiciones: Stock Físico de Autoventa (actualizado) Evento Inicial: "Asistir en la generación de Facturas de Autoventa" disminuye Stock Físico de Autoventa ID_CU: 6.1 - Registrar Forma de Pago Actor: Vendedor Pre-condiciones: Cliente (seleccionado), Artículos (cargados) Post-condiciones: Forma de Pago Asociada al Pedido (registrado) Evento Inicial: Vendedor registra Pedidos, Asistir en la generación de Facturas de Autoventa Ver Pag. 69 Ver Pag. 102

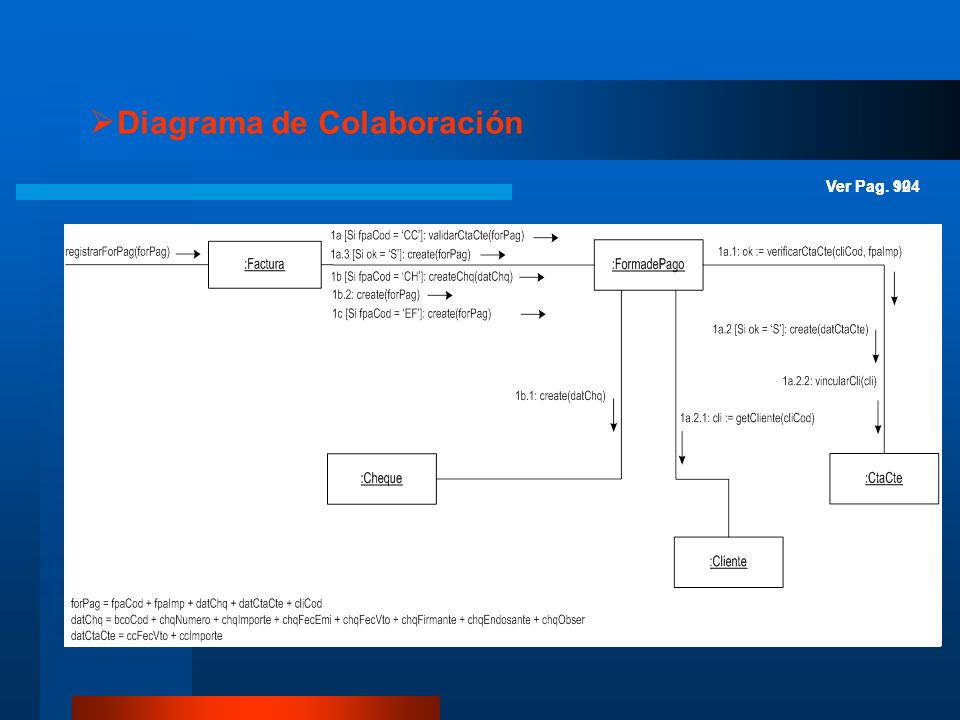

24  Diagrama de Colaboración Ver Pag. 92 Ver Pag. 104

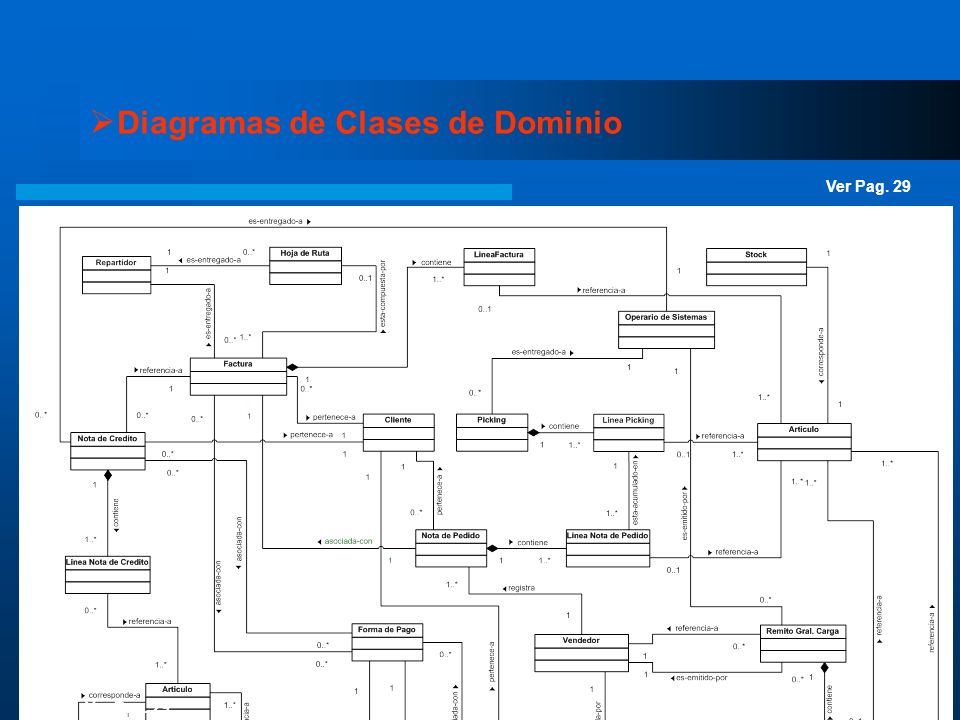

25  Diagramas de Clases de Dominio Ver Pag. 29

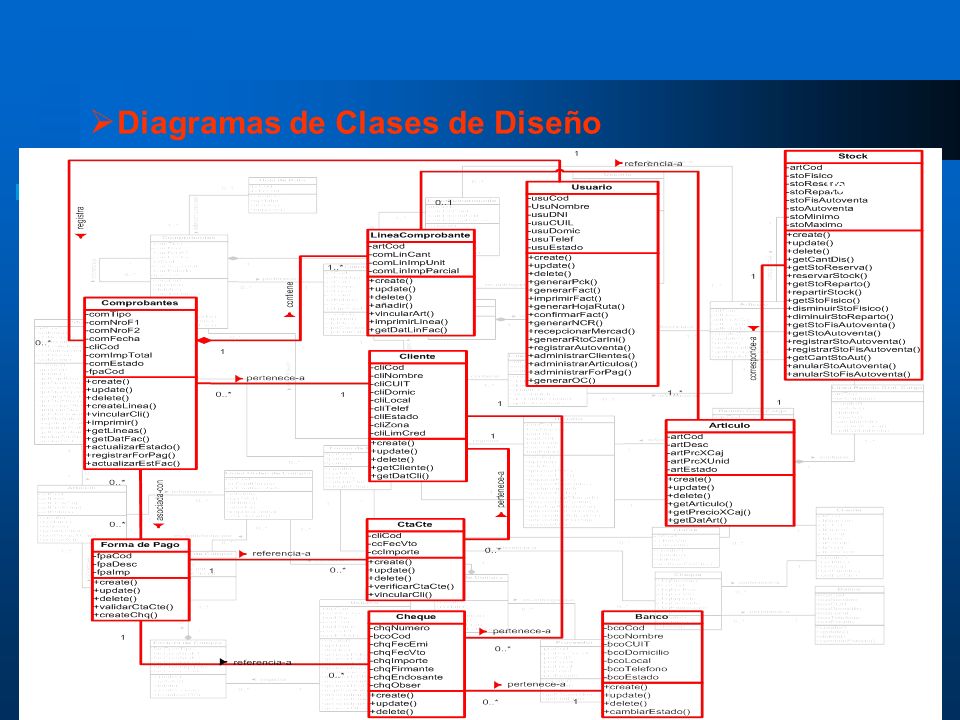

26  Diagramas de Clases de Diseño Ver Pag. 31

27 Fase de Elaboración  Conclusión - Recopilación de requisitos pendientes - Formulación de requisitos funcionales como Casos de Uso - Establecimiento de una Línea Base - Modelos estables

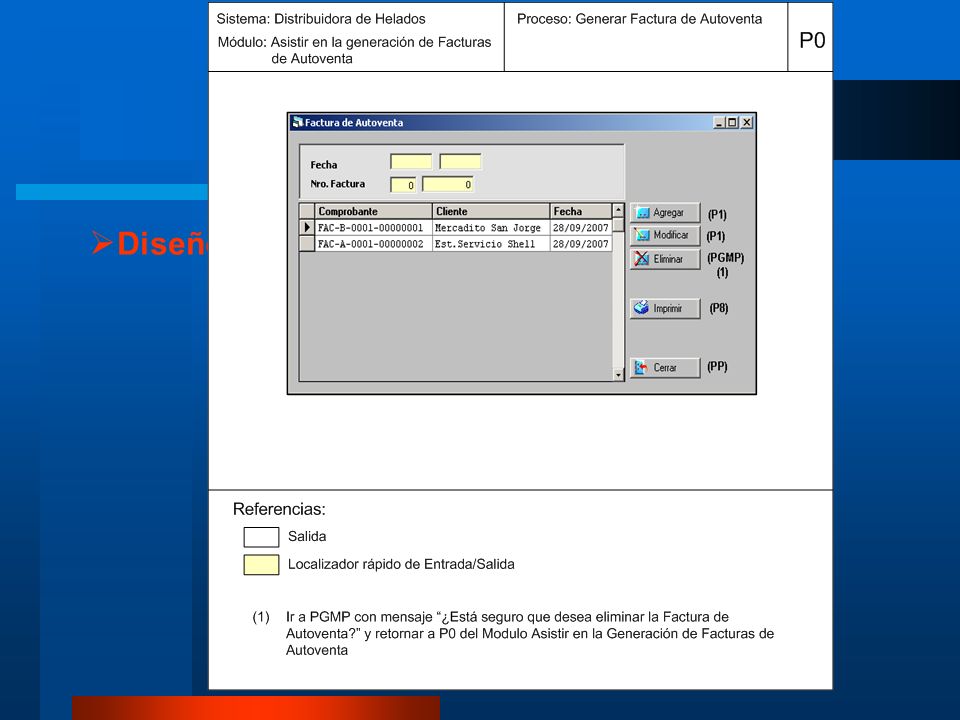

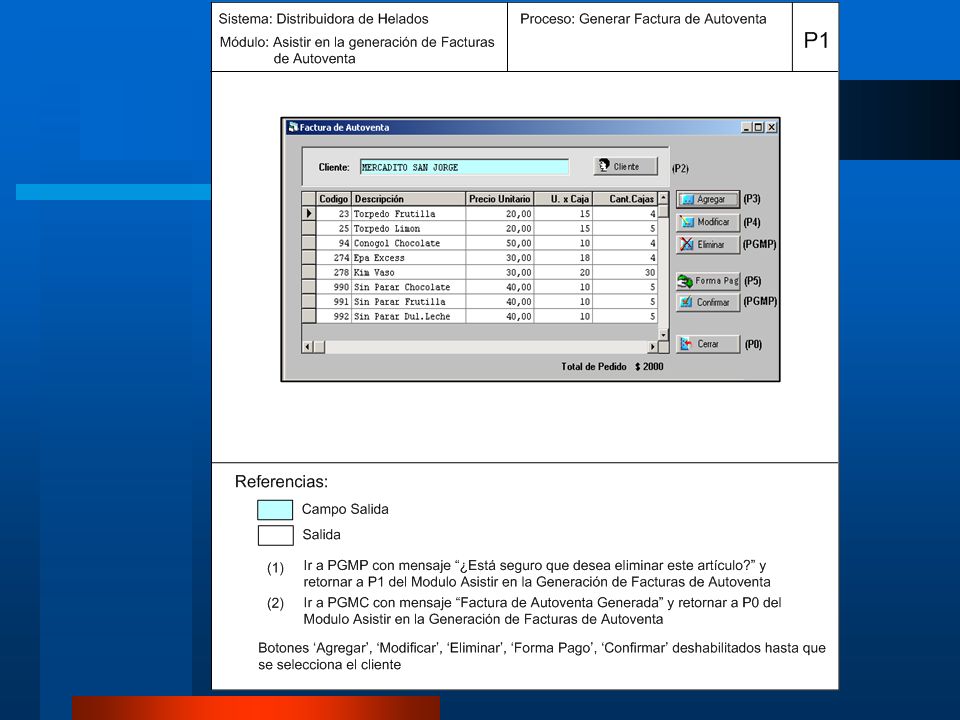

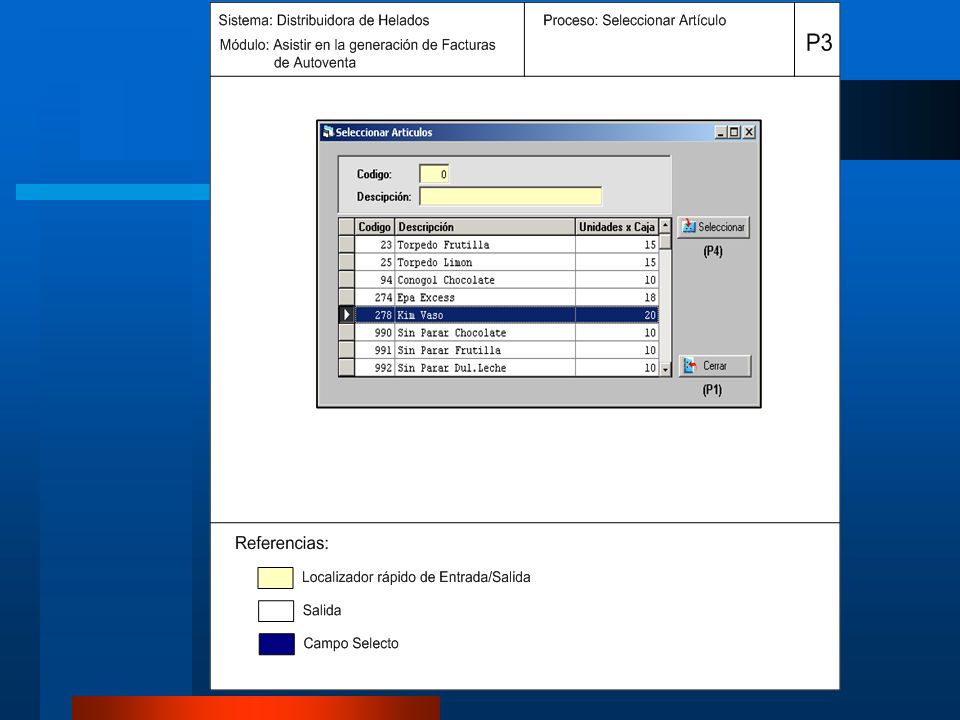

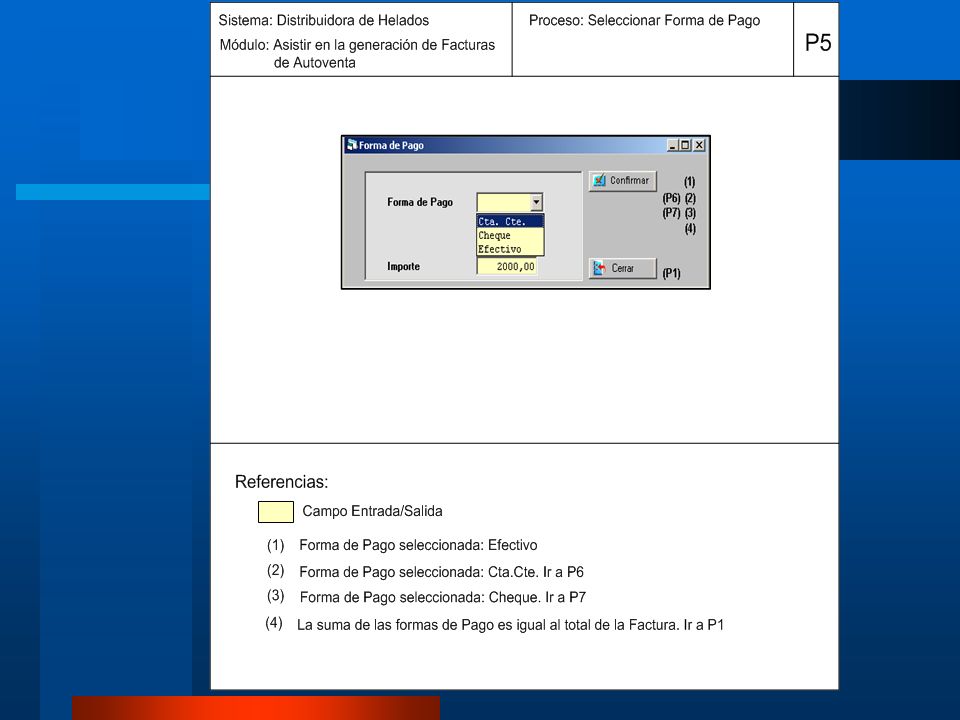

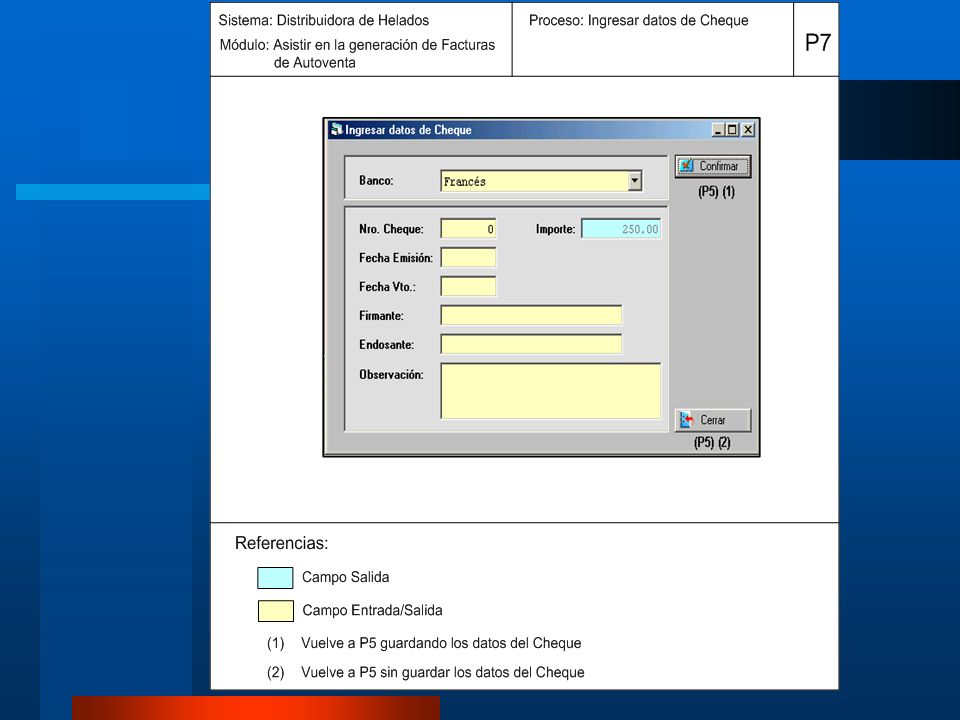

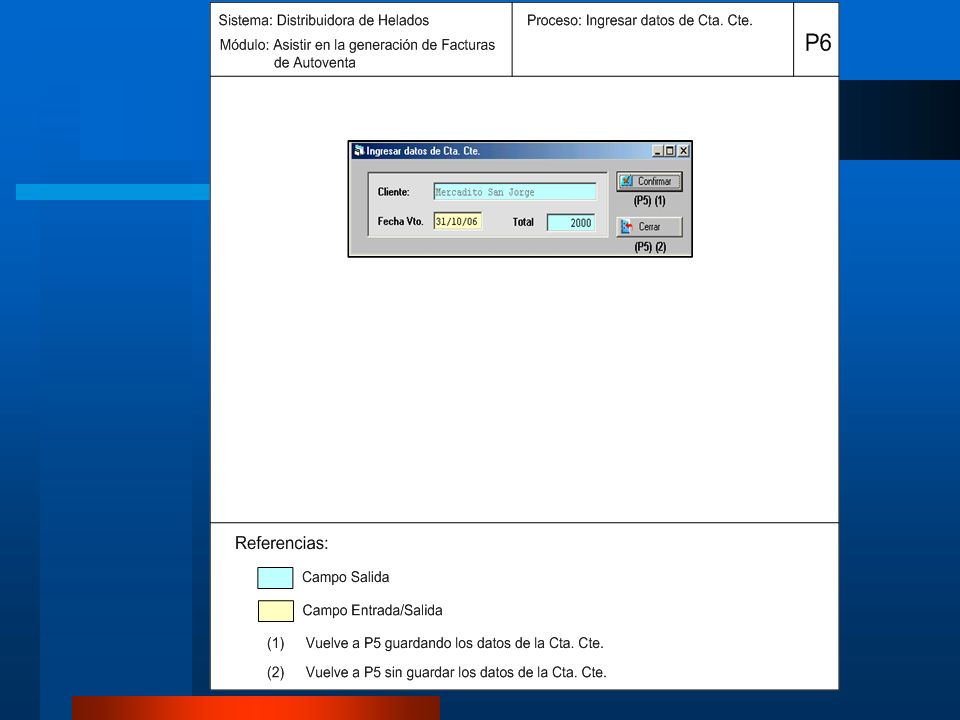

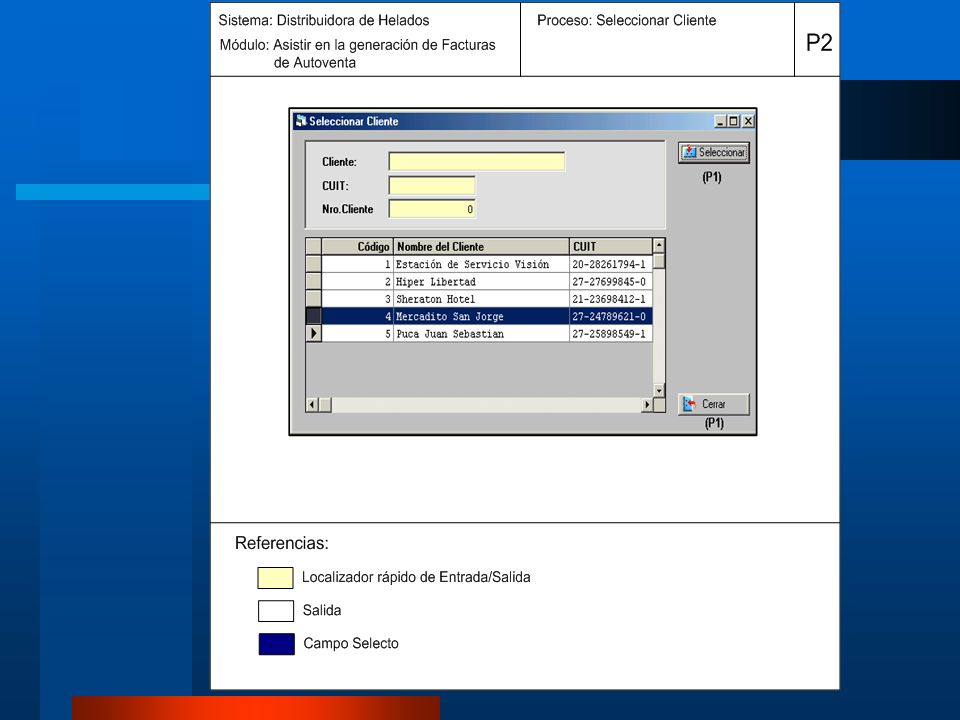

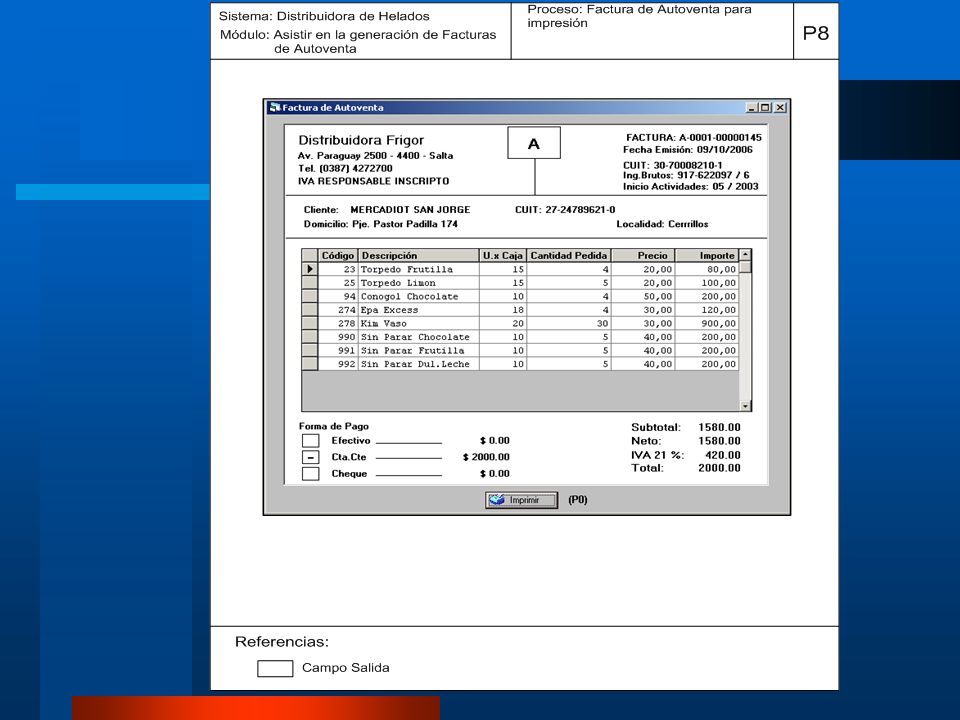

28 Fase de Construcción  Diseño de Interfaces

29

30

31

32

33

34

35

36

37 Conclusiones  Caso de Estudio  Metodología
