1 Matriz de Relación

2 Matriz de Relación Objetivos
Identificar las diferentes entidades de acuerdo a un caso dado. Configurar las filas y columnas en una matriz. Establecer las relaciones y tipos de relaciones existente entre las entidades.

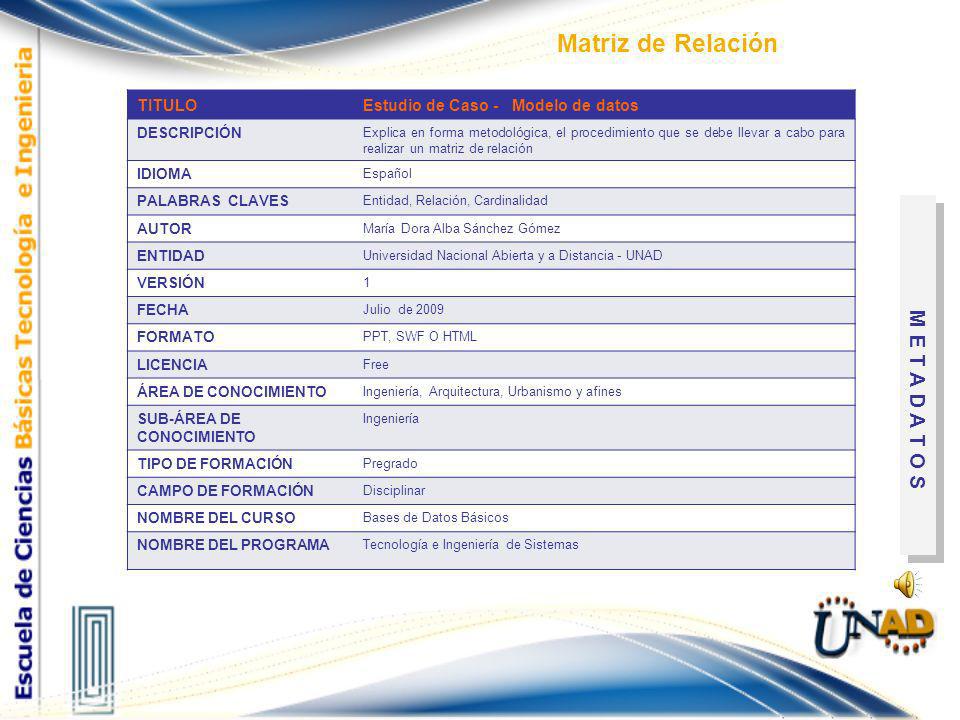

3 Matriz de Relación M E T A D A T O S TITULO
Estudio de Caso - Modelo de datos DESCRIPCIÓN Explica en forma metodológica, el procedimiento que se debe llevar a cabo para realizar un matriz de relación IDIOMA Español PALABRAS CLAVES Entidad, Relación, Cardinalidad AUTOR María Dora Alba Sánchez Gómez ENTIDAD Universidad Nacional Abierta y a Distancia - UNAD VERSIÓN 1 FECHA Julio de 2009 FORMATO PPT, SWF O HTML LICENCIA Free ÁREA DE CONOCIMIENTO Ingeniería, Arquitectura, Urbanismo y afines SUB-ÁREA DE CONOCIMIENTO Ingeniería TIPO DE FORMACIÓN Pregrado CAMPO DE FORMACIÓN Disciplinar NOMBRE DEL CURSO Bases de Datos Básicos NOMBRE DEL PROGRAMA Tecnología e Ingeniería de Sistemas M E T A D A T O S

4 Caso de estudio – Reservas Pasajes
Matriz de Relación Caso de estudio – Reservas Pasajes Usted ha sido contratado por una agencia de viajes para que le modele la base de datos de reservas de pasajes. La agencia tiene sucursales en todos los municipios del país, tanto las sucursales como los municipios, tienen un código único y el nombre. Cada sucursal tiene un grupo de empleados y de éstos se requieren la cédula, nombre, apellido y número de teléfono. Un empleado solo pertenece a una sucursal, y una sucursal solo pertenece a un municipio. Las sucursales tienen clientes. De éstos, se desea tener el número de identificación, el tipo de identificación, el nombre, el apellido, , teléfono y municipio. Un cliente pertenece solo a una sucursal. Los clientes hacen reservas. De estas se desea tener el número único, la fecha y hora de reserva, municipio de procedencia y destino, aerolínea, número de vuelo, fecha y hora de salida y el empleado que atendió la reserva. Una reserva pertenece solo a un cliente y lo atiende solo un empleado.

5 Paso 1 Matriz de Relación
Vamos a seleccionar todos los sustantivos que se encuentran en el texto del caso y que están en plural colocándolos en letras naranjadas, así: Usted ha sido contratado por una agencia de viajes para que le modele la base de datos de reservas de pasajes. La agencia tiene sucursales en todos los municipios del país, tanto las sucursales como los municipios, tienen un código único y el nombre. Cada sucursal tiene un grupo de empleados y de éstos se requieren la cédula, nombre, apellido y número de teléfono. Un empleado solo pertenece a una sucursal y una sucursal solo pertenece a un municipio. Las sucursales tienen clientes. De éstos, se desea tener el número de identificación, el tipo de identificación, el nombre, el apellido, , teléfono y municipio. Un cliente pertenece solo a una sucursal. Los clientes hacen reservas. De estas se desea tener el número único, la fecha y hora de reserva, municipio de procedencia y destino, aerolínea, número de vuelo, fecha y hora de salida y el empleado que atendió la reserva. Una reserva pertenece solo a un cliente y lo atiende solo un empleado.

6 Paso 2 Matriz de Relación
Conclusión: Si usted mira detenidamente, encontrará que hay 5 sustantivos (palabras en amarillo), que son en última instancia las ENTIDADES y 11 verbos (palabras en rojo), que son las RELACIONES. Lo anterior, debido a que las relaciones que se establecen entre las entidades, son en doble vía y como mínimo deben haber 10 verbos, lo adicional, es porque debe existir mas de UNA relación entre dos entidades o entre la misma entidad. Paso 2 Ahora seleccionamos los verbos que unen los sustantivos anteriores entre sí, es decir, son las relaciones. Para nuestro caso los vamos a colocarlos en rojo, así: Usted ha sido contratado por una agencia de viajes para que le modele la base de datos de reservas de pasajes. La agencia tiene sucursales en todos los municipios del país, tanto las sucursales como los municipios, tienen un código único y el nombre. Cada sucursal tiene un grupo de empleados y de éstos se requieren la cédula, nombre, apellido y número de teléfono. Un empleado solo pertenece a una sucursal, y una sucursal solo pertenece a un municipio. Las sucursales tienen clientes. De éstos, se desea tener el número de identificación, el tipo de identificación, el nombre, el apellido, , teléfono y municipio. Un cliente pertenece solo a una sucursal. Los clientes hacen reservas. De estas se desea tener el número único, la fecha y hora de reserva, municipio de procedencia y destino, aerolínea, número de vuelo, fecha y hora de salida y el empleado que atendió la reserva. Una reserva pertenece solo a un cliente y lo atiende solo un empleado.

7 Paso 3 Matriz de Relación
Pasos para la elaboración de la matriz de relación. 1. Colocar en las filas los nombres de las entidades. 2. Colocar en las columnas los nombres de las entidades, en el mismo orden en que se colocaron en las filas. 3. Establecer las relaciones en la diagonal con su respectiva cardinalidad, sí hay. 4. Establecer las relaciones en cada fila, recorriendo de izquierda a derecha la matriz.

8 Paso 4 Matriz de Relación x x x x x x x x x Llenado de matriz
ENTIDADES Sucursales Municipios Empleados Clientes Reservas Pertenece 1 - 1 Tiene 1 - n Tiene 1 - n Realiza 1 -n x Sucursales De procedencia 1 – n Tiene 1 - n Municipios x x Tiene 1 - n De destino 1 - n x x Pertenece 1 - 1 Atiende 1 - n x Empleados Pertenece 1 - 1 Pertenece 1 - 1 x x Hacen 1 - n Clientes Tiene proced. 1 – 1 Realizada 1 - 1 Es atendida 1 - 1 Pertenece 1 - 1 x Reservas Tiene destino 1 - 1 Lo que se encuentra dentro de las casillas, se llama CARDINALIDAD.

9 Matriz de Relación Actividades de Aprendizaje Evaluación ACTIVIDAD
PROPÓSITO DE LA ACTIVIDAD DESCRIPCION DE LA ACTIVIDAD TIPO DE ARCHIVO VINCULO 1. Realizar una matriz de relación. Identificar las entidades, relaciones y tipos de relaciones de un caso. El estudiante deberá en el caso seleccionar las palabras que identifican las entidades con sus respectivas relaciones. HTML Haga Clic aquí. Evaluación EVALUACIIÓN No NÚMERO DE PREGUNTAS TIPOS DE PREGUNTAS VINCULO 1 5 Selección múltiple con única respuesta Haga Clic aquí.
