1 Presentación del prototipo Tomás Torres – Rodrigo Dufaur

2 Modelo de solución Consumo de los Servicios Web Administración de la plataforma Estadísticas

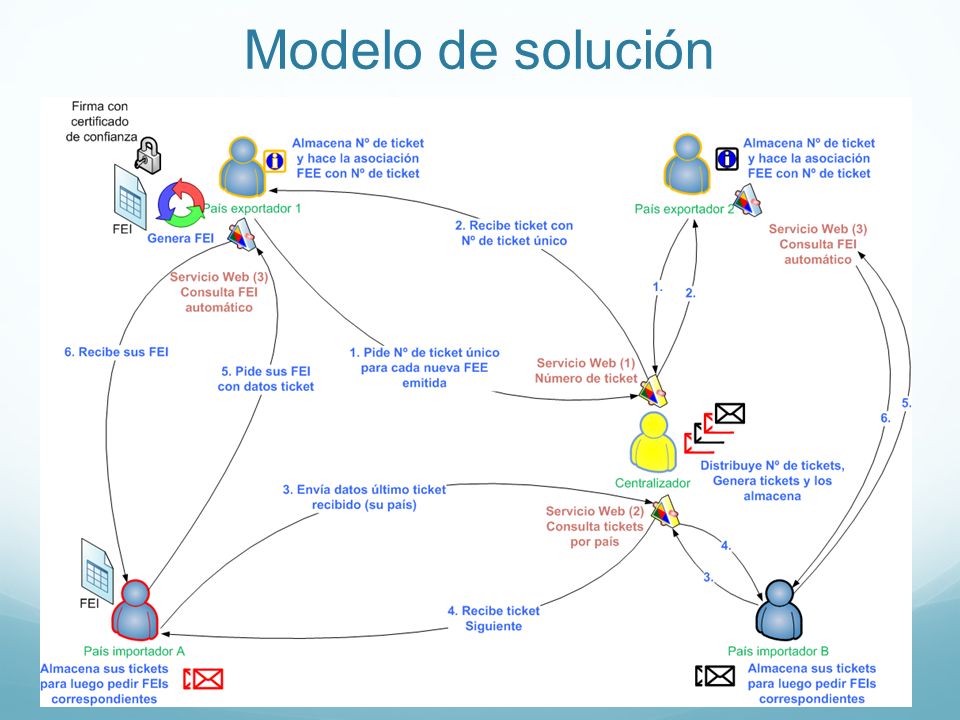

3 Modelo de solución

4

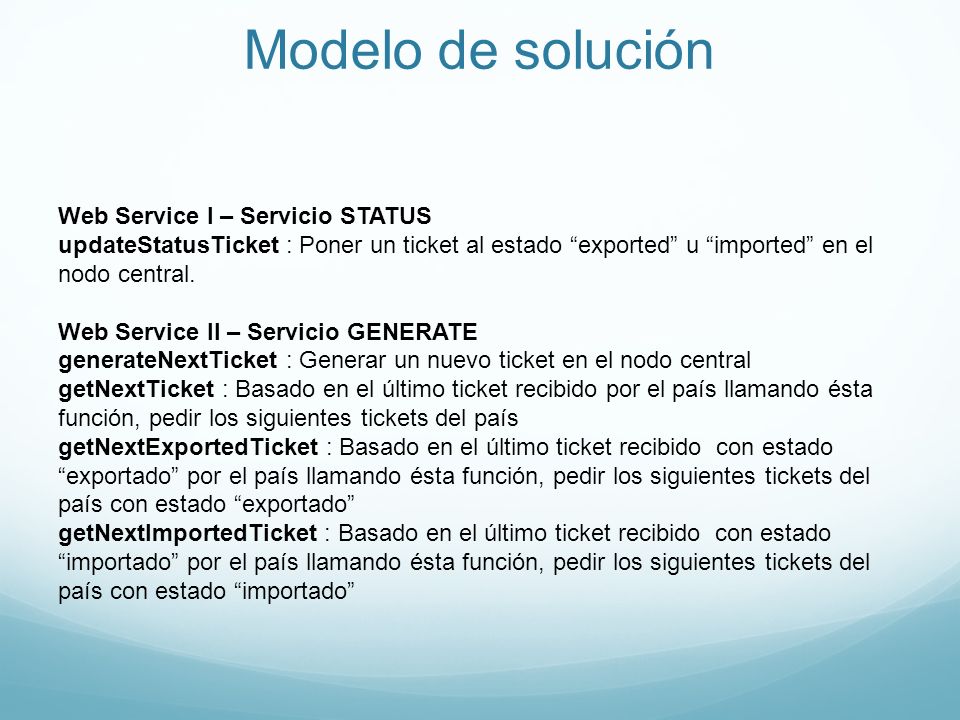

5 Web Service I – Servicio STATUS updateStatusTicket : Poner un ticket al estado “exported” u “imported” en el nodo central. Web Service II – Servicio GENERATE generateNextTicket : Generar un nuevo ticket en el nodo central getNextTicket : Basado en el último ticket recibido por el país llamando ésta función, pedir los siguientes tickets del país getNextExportedTicket : Basado en el último ticket recibido con estado “exportado” por el país llamando ésta función, pedir los siguientes tickets del país con estado “exportado” getNextImportedTicket : Basado en el último ticket recibido con estado “importado” por el país llamando ésta función, pedir los siguientes tickets del país con estado “importado”

6 Consumo de los Servicios Web

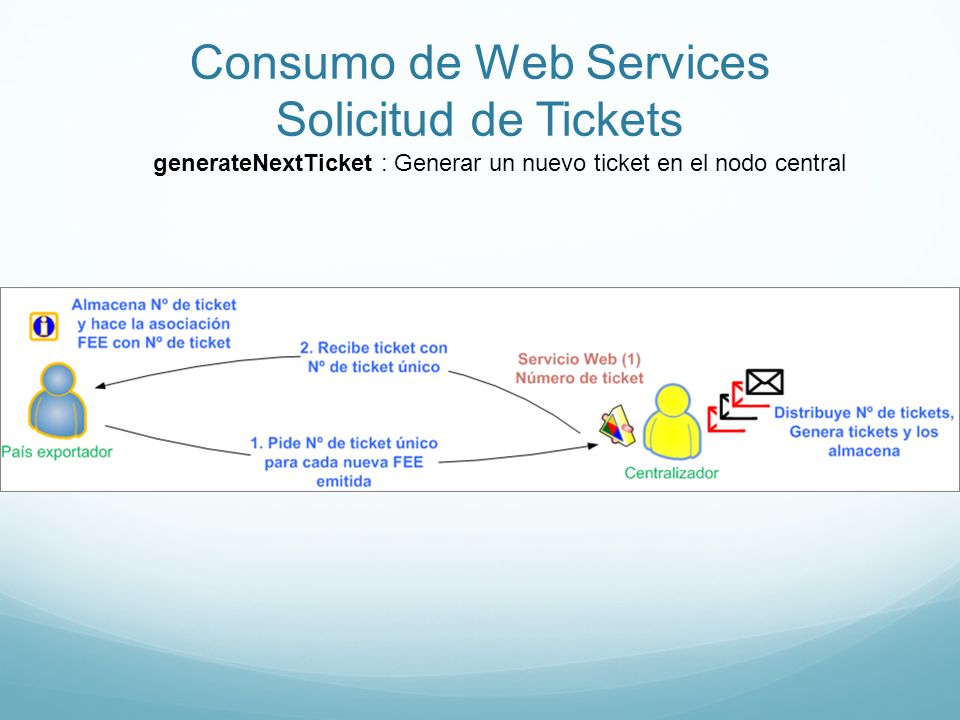

7 Consumo de Web Services Solicitud de Tickets generateNextTicket : Generar un nuevo ticket en el nodo central

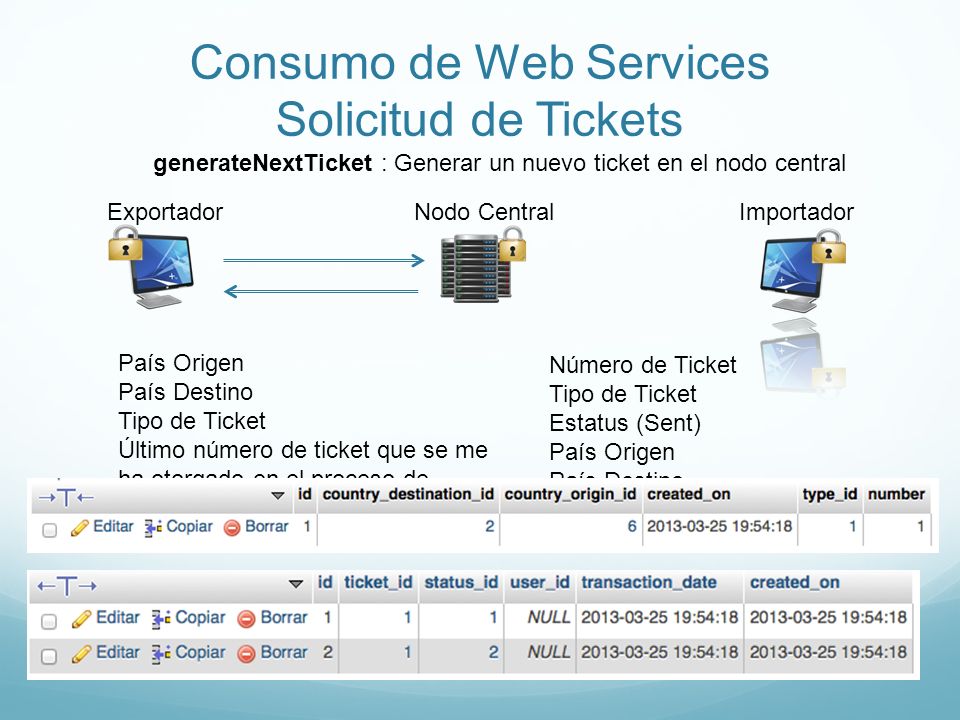

8 Número de Ticket Tipo de Ticket Estatus (Sent) País Origen País Destino Fecha creación en el nodo central Fecha Transacción Consumo de Web Services Solicitud de Tickets generateNextTicket : Generar un nuevo ticket en el nodo central País Origen País Destino Tipo de Ticket Último número de ticket que se me ha otorgado en el proceso de generación de tickets, todo país inicia con número de ticket 0. ExportadorNodo CentralImportador

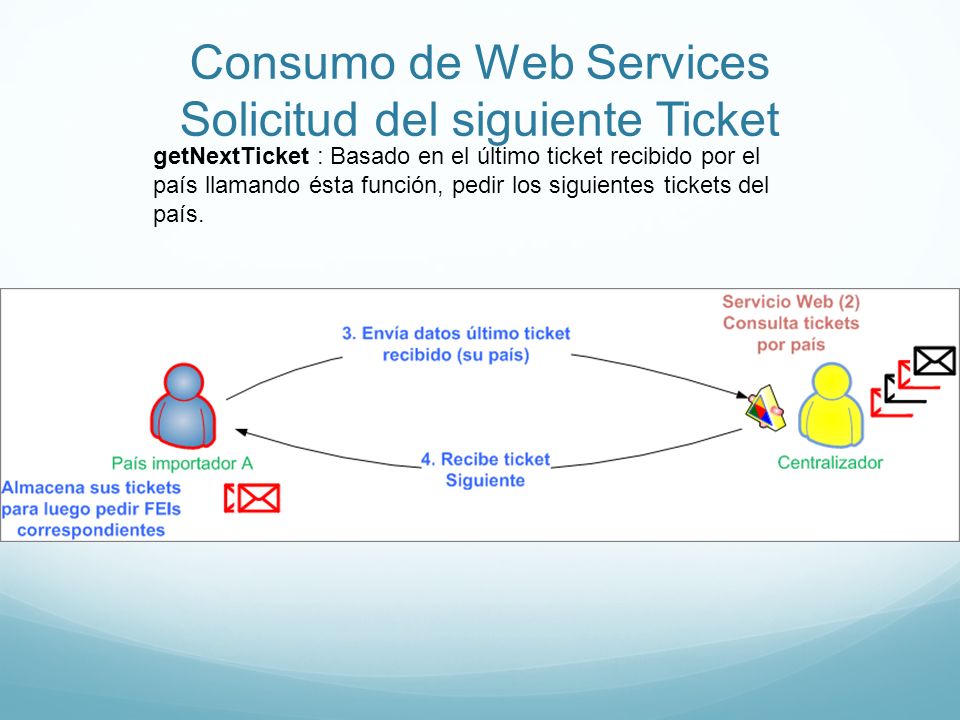

9 Consumo de Web Services Solicitud del siguiente Ticket getNextTicket : Basado en el último ticket recibido por el país llamando ésta función, pedir los siguientes tickets del país.

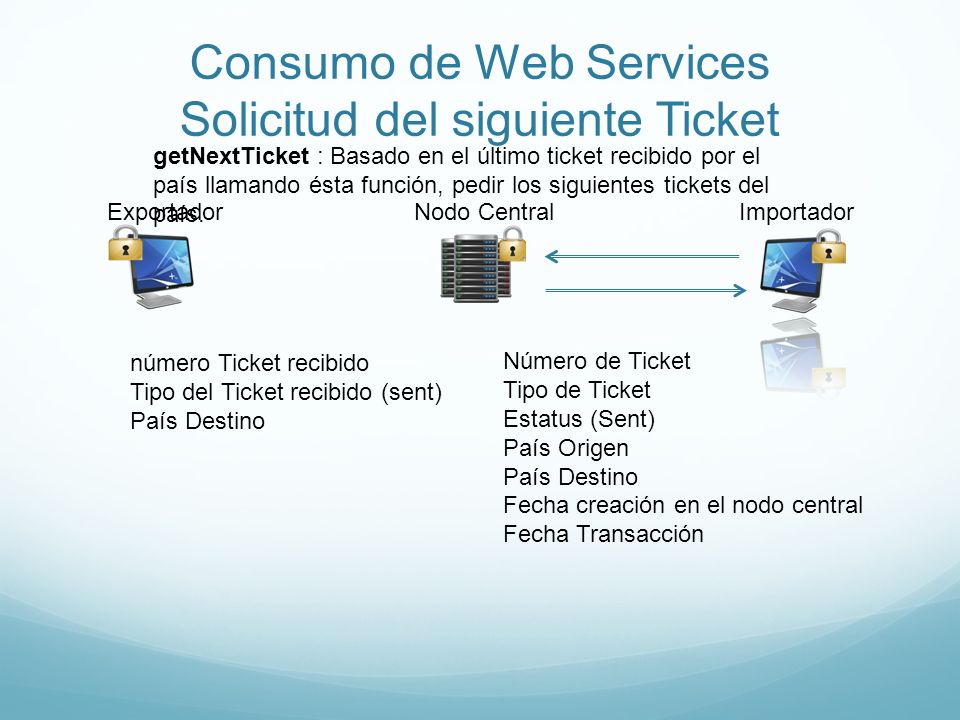

10 Consumo de Web Services Solicitud del siguiente Ticket getNextTicket : Basado en el último ticket recibido por el país llamando ésta función, pedir los siguientes tickets del país. número Ticket recibido Tipo del Ticket recibido (sent) País Destino Número de Ticket Tipo de Ticket Estatus (Sent) País Origen País Destino Fecha creación en el nodo central Fecha Transacción ExportadorNodo CentralImportador

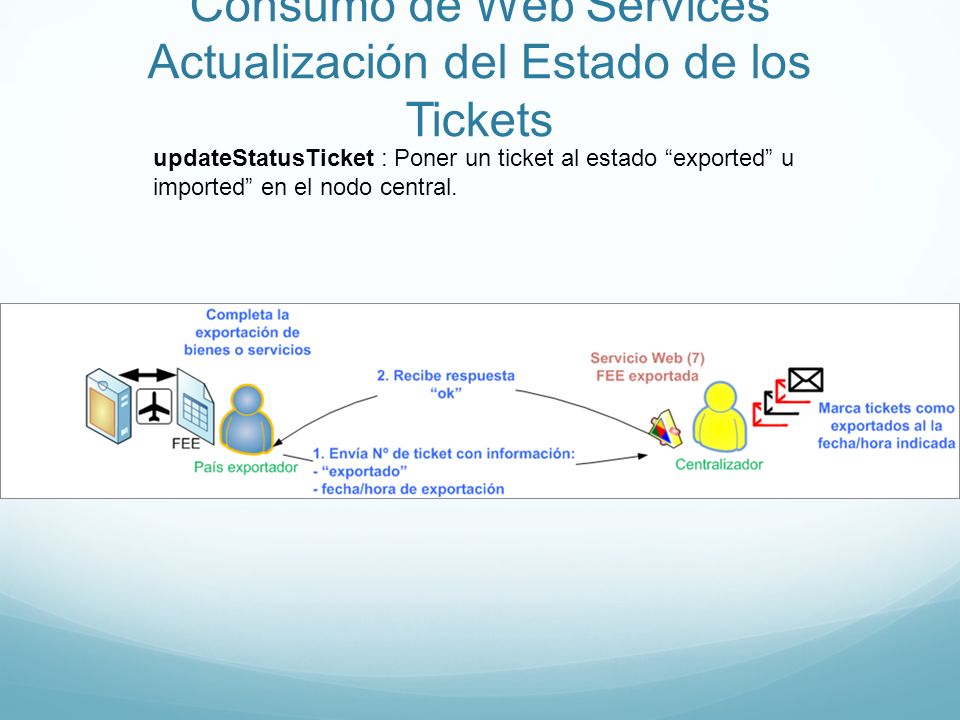

11 Consumo de Web Services Actualización del Estado de los Tickets updateStatusTicket : Poner un ticket al estado “exported” u imported” en el nodo central.

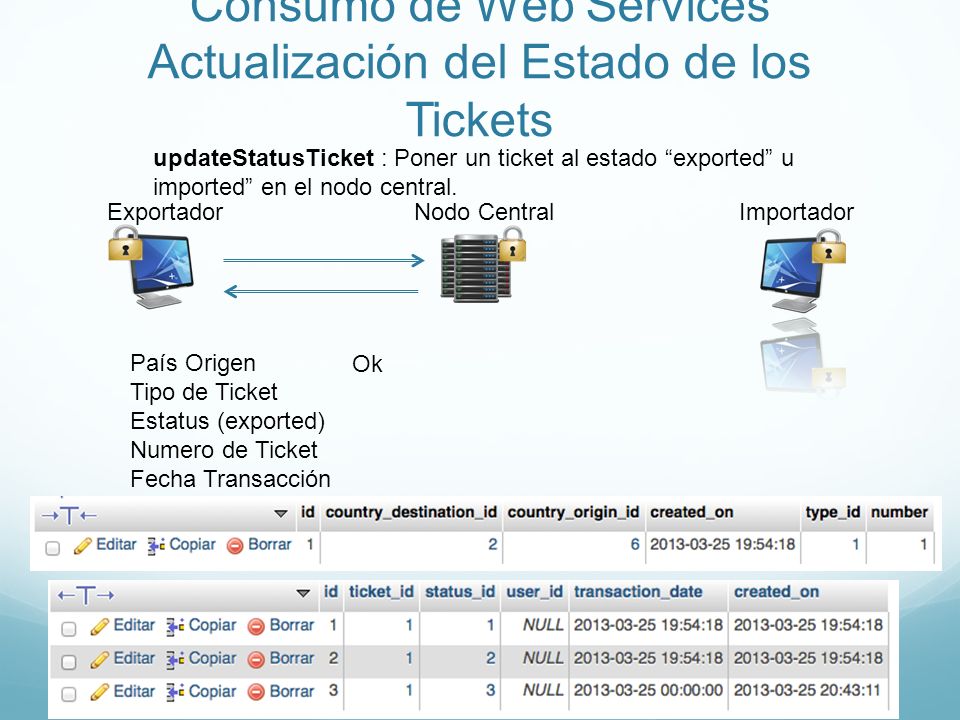

12 Consumo de Web Services Actualización del Estado de los Tickets updateStatusTicket : Poner un ticket al estado “exported” u imported” en el nodo central. País Origen Tipo de Ticket Estatus (exported) Numero de Ticket Fecha Transacción Ok ExportadorNodo CentralImportador

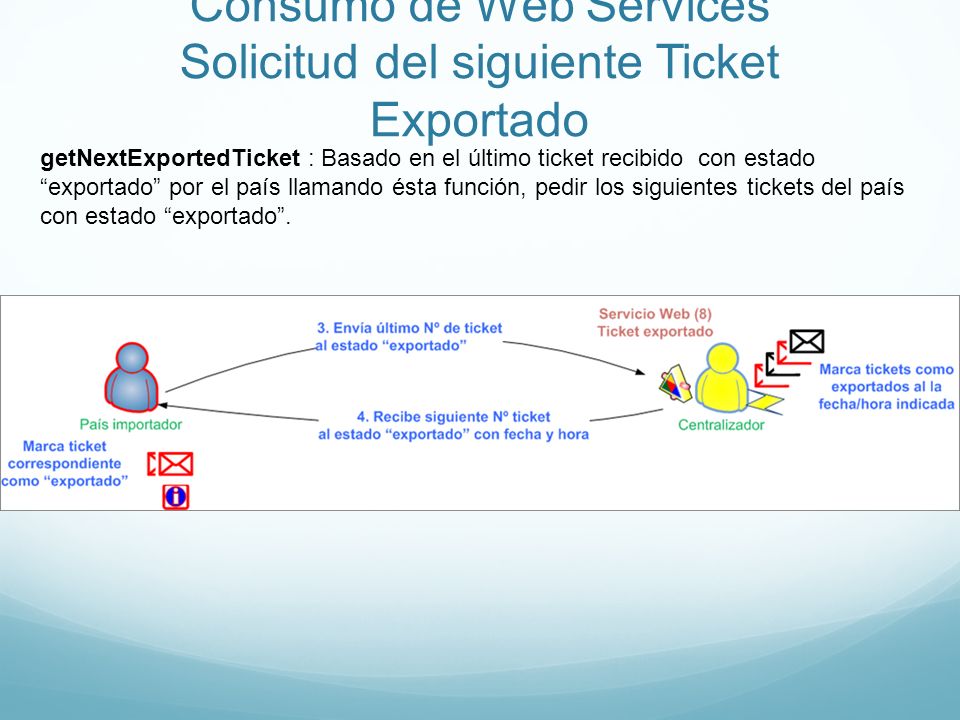

13 Consumo de Web Services Solicitud del siguiente Ticket Exportado getNextExportedTicket : Basado en el último ticket recibido con estado “exportado” por el país llamando ésta función, pedir los siguientes tickets del país con estado “exportado”.

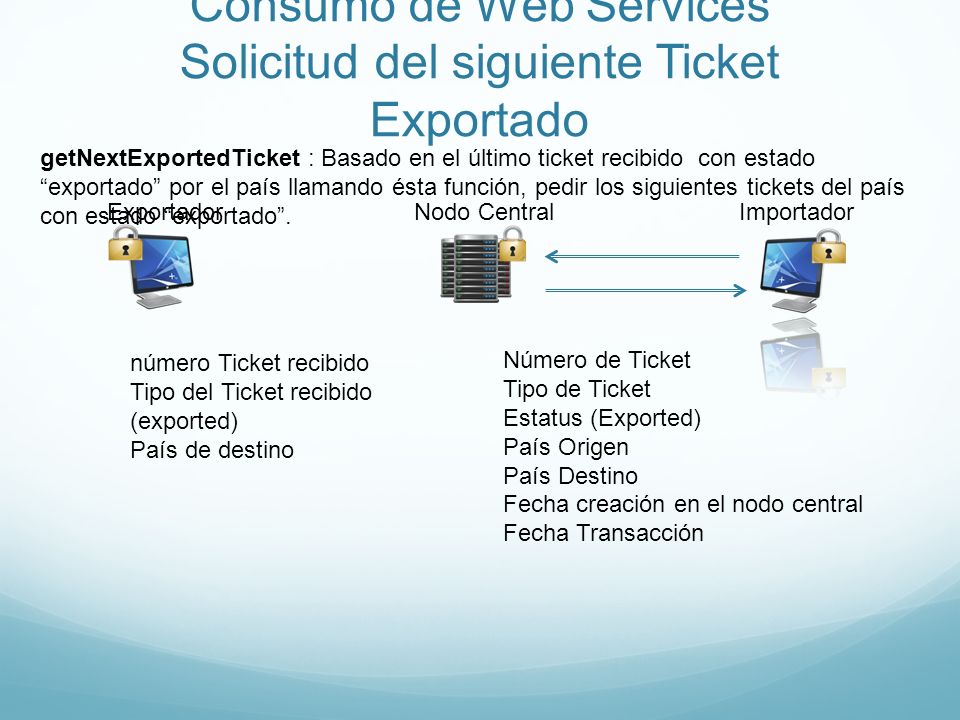

14 Consumo de Web Services Solicitud del siguiente Ticket Exportado getNextExportedTicket : Basado en el último ticket recibido con estado “exportado” por el país llamando ésta función, pedir los siguientes tickets del país con estado “exportado”. número Ticket recibido Tipo del Ticket recibido (exported) País de destino ExportadorNodo CentralImportador Número de Ticket Tipo de Ticket Estatus (Exported) País Origen País Destino Fecha creación en el nodo central Fecha Transacción

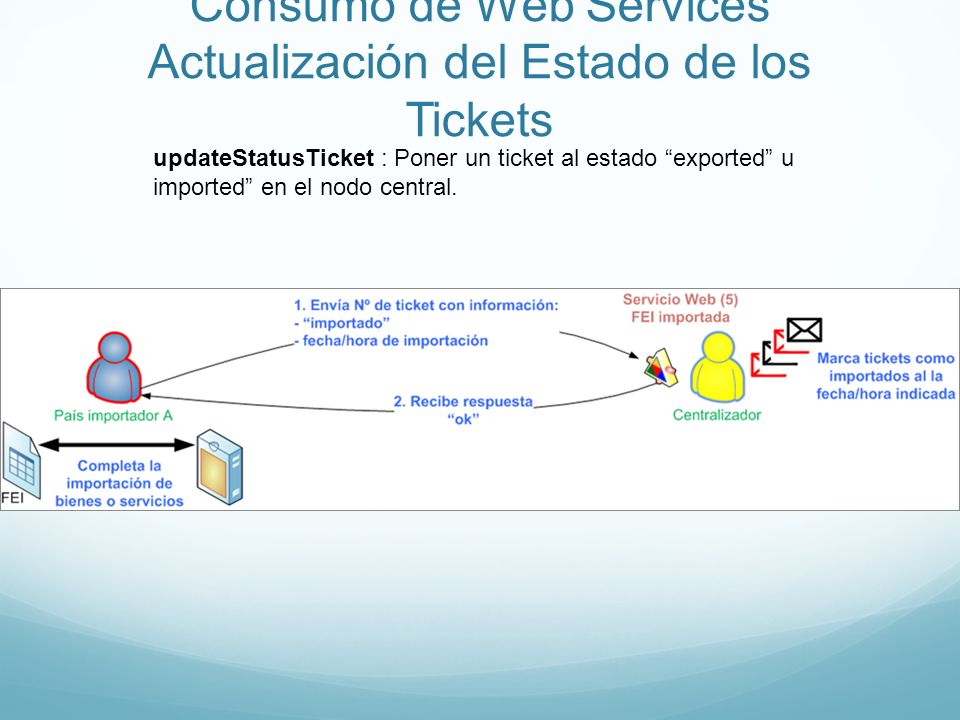

15 Consumo de Web Services Actualización del Estado de los Tickets updateStatusTicket : Poner un ticket al estado “exported” u imported” en el nodo central.

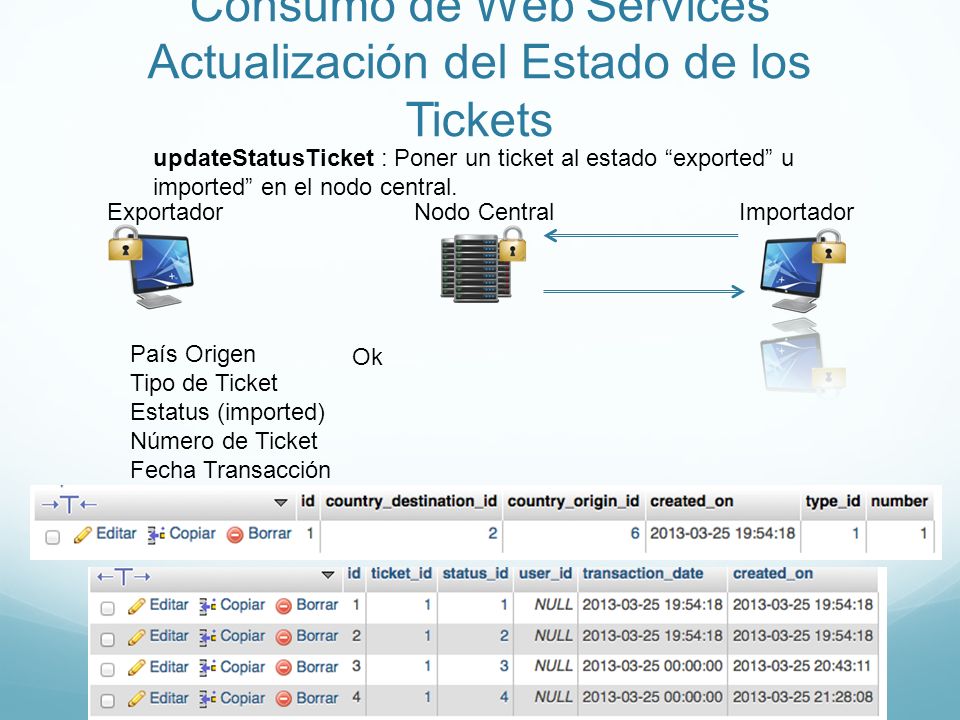

16 Consumo de Web Services Actualización del Estado de los Tickets updateStatusTicket : Poner un ticket al estado “exported” u imported” en el nodo central. País Origen Tipo de Ticket Estatus (imported) Número de Ticket Fecha Transacción Ok ExportadorNodo CentralImportador

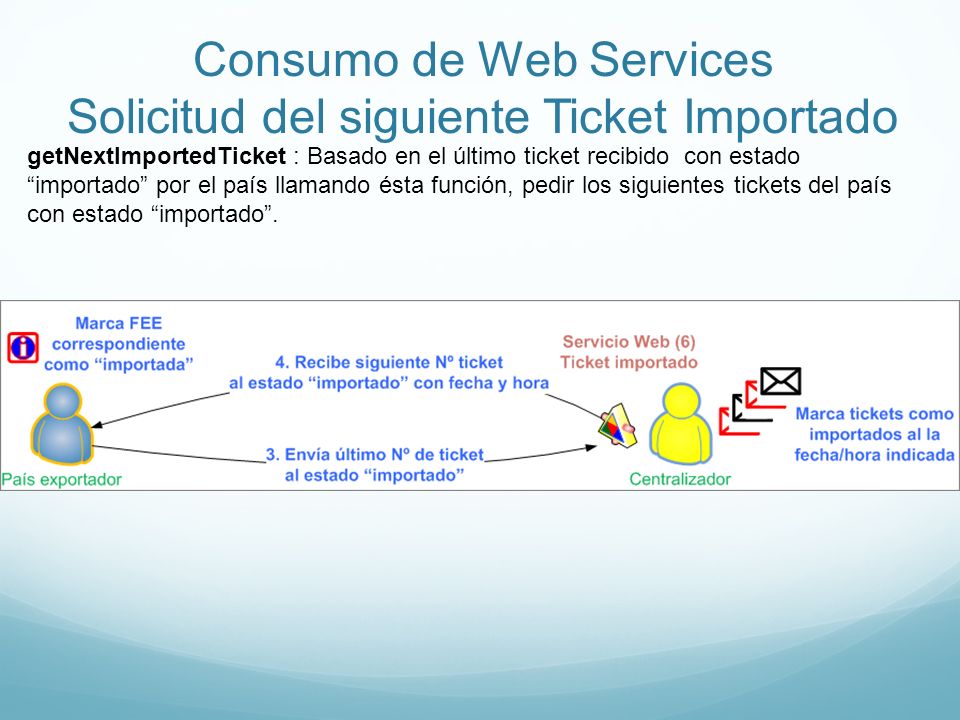

17 Consumo de Web Services Solicitud del siguiente Ticket Importado getNextImportedTicket : Basado en el último ticket recibido con estado “importado” por el país llamando ésta función, pedir los siguientes tickets del país con estado “importado”.

18 Consumo de Web Services Solicitud del siguiente Ticket Importado getNextImportedTicket : Basado en el último ticket recibido con estado “importado” por el país llamando ésta función, pedir los siguientes tickets del país con estado “importado”. Número Ticket recibido Tipo del Ticket recibido (imported) País de destino ExportadorNodo CentralImportador Número de Ticket Tipo de Ticket Estatus (Imported) País Origen País Destino Fecha creación en el nodo central Fecha Transacción

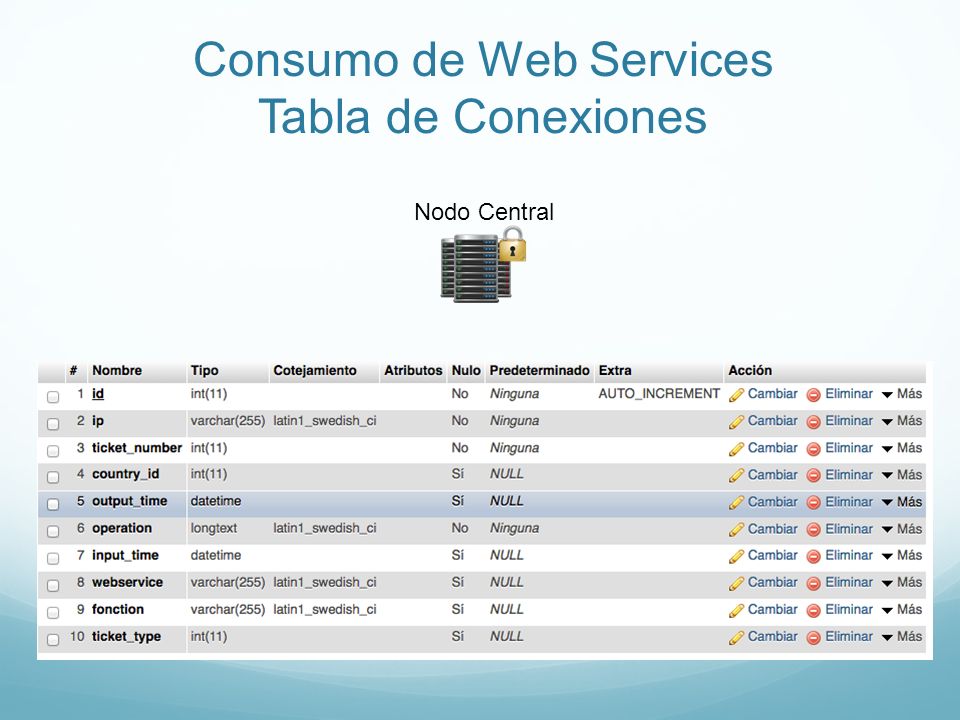

19 Consumo de Web Services Tabla de Conexiones Nodo Central

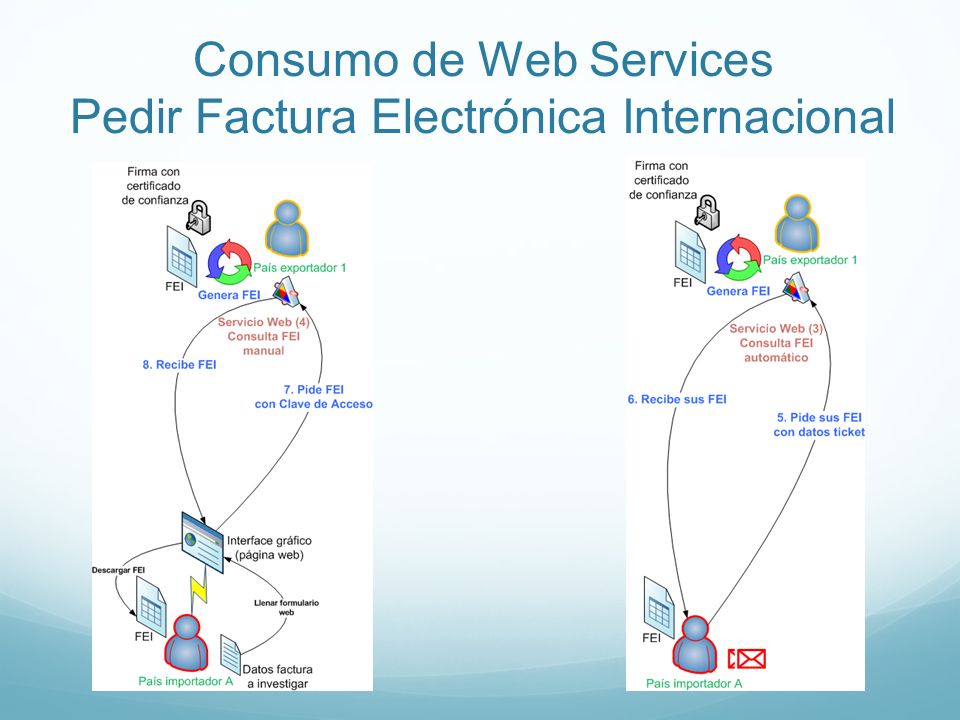

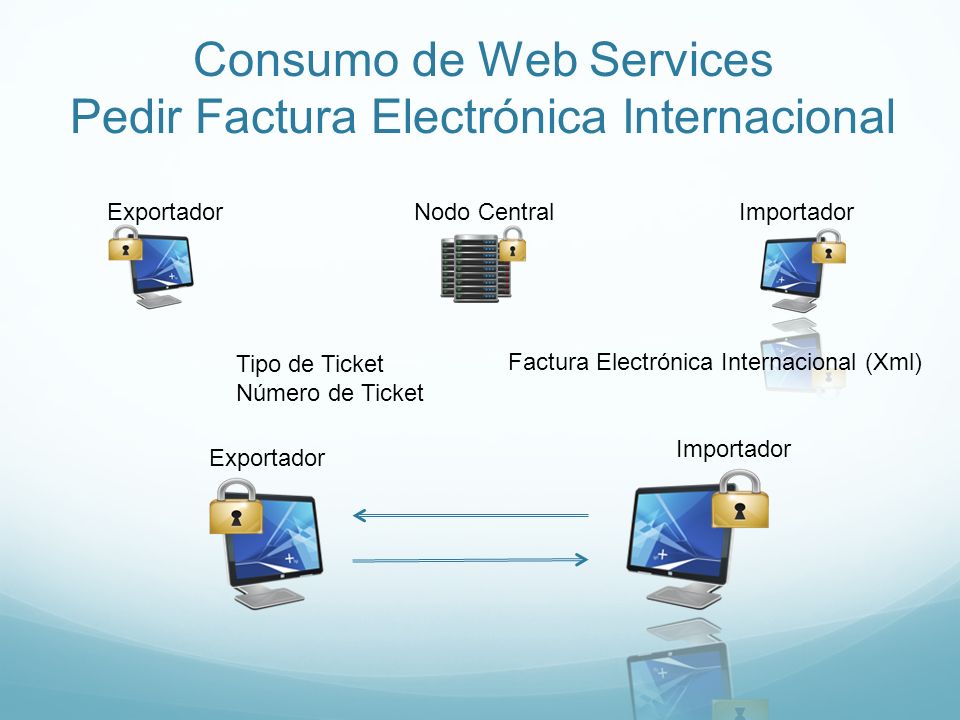

20 Consumo de Web Services Pedir Factura Electrónica Internacional

21 ExportadorNodo CentralImportador Exportador Importador Tipo de Ticket Número de Ticket Factura Electrónica Internacional (Xml)

22 Administración de la plataforma

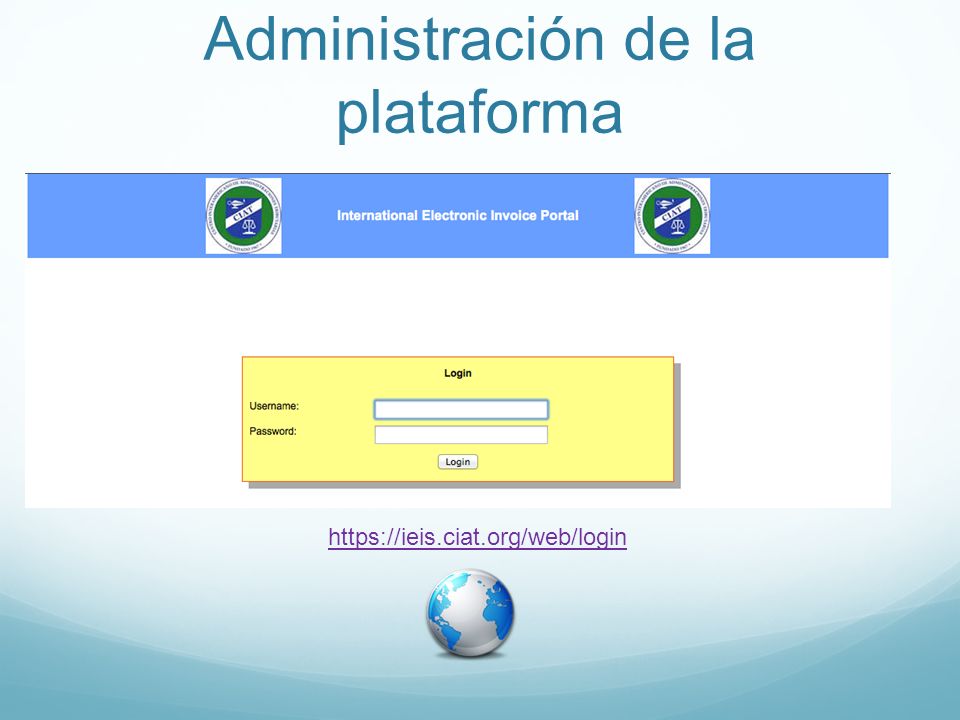

23 https://ieis.ciat.org/web/login

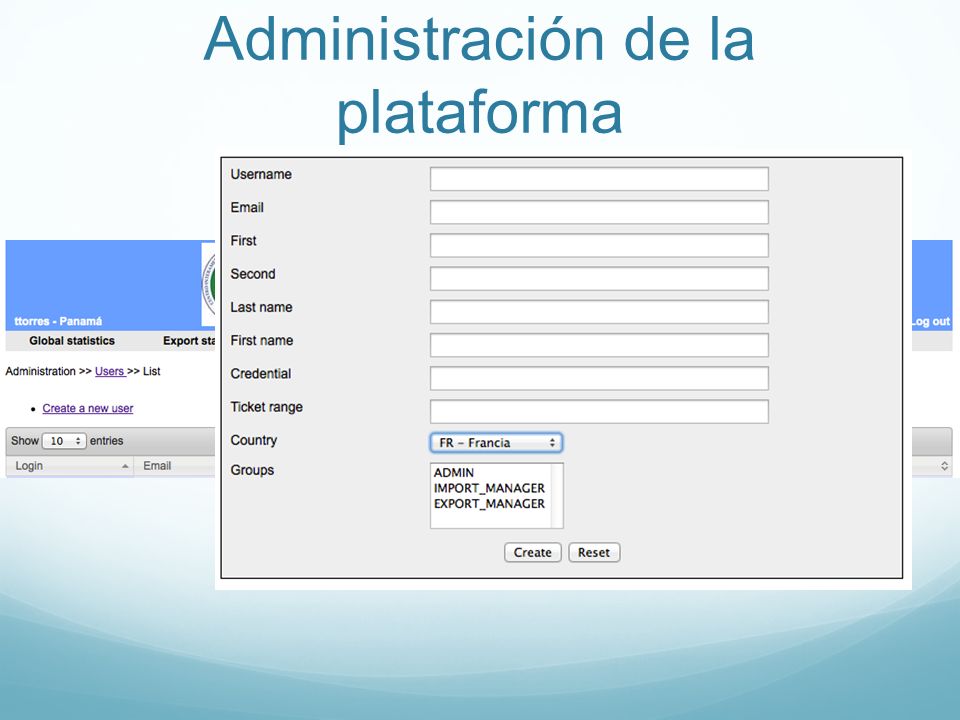

24 Administración de la plataforma

25 Estadísticas

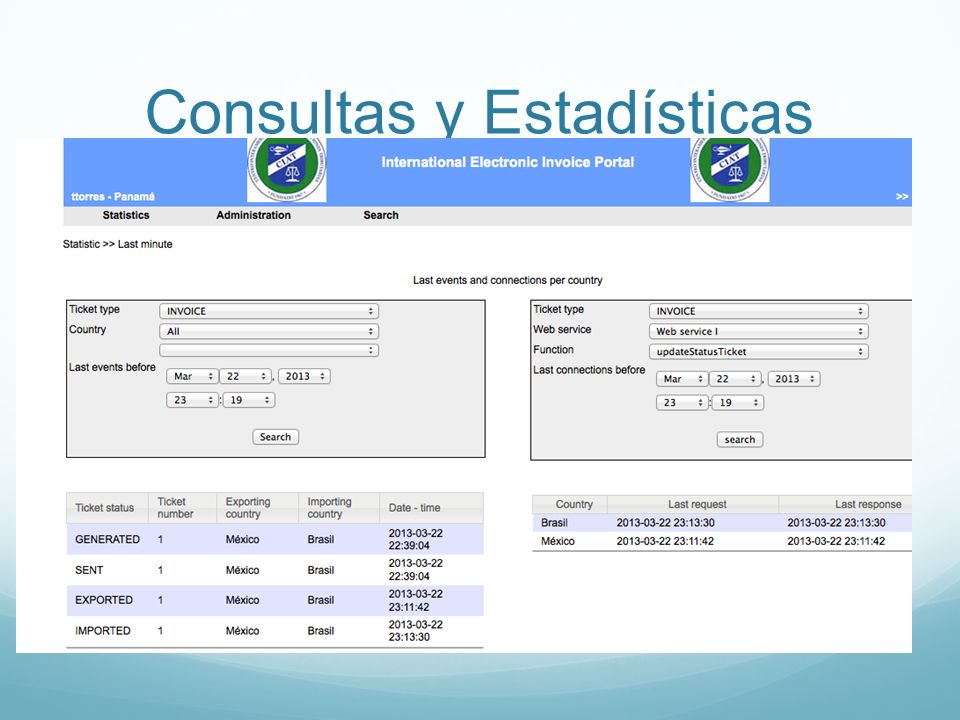

26 Consultas y Estadísticas

27 Gracias
