1 EL FUEGO

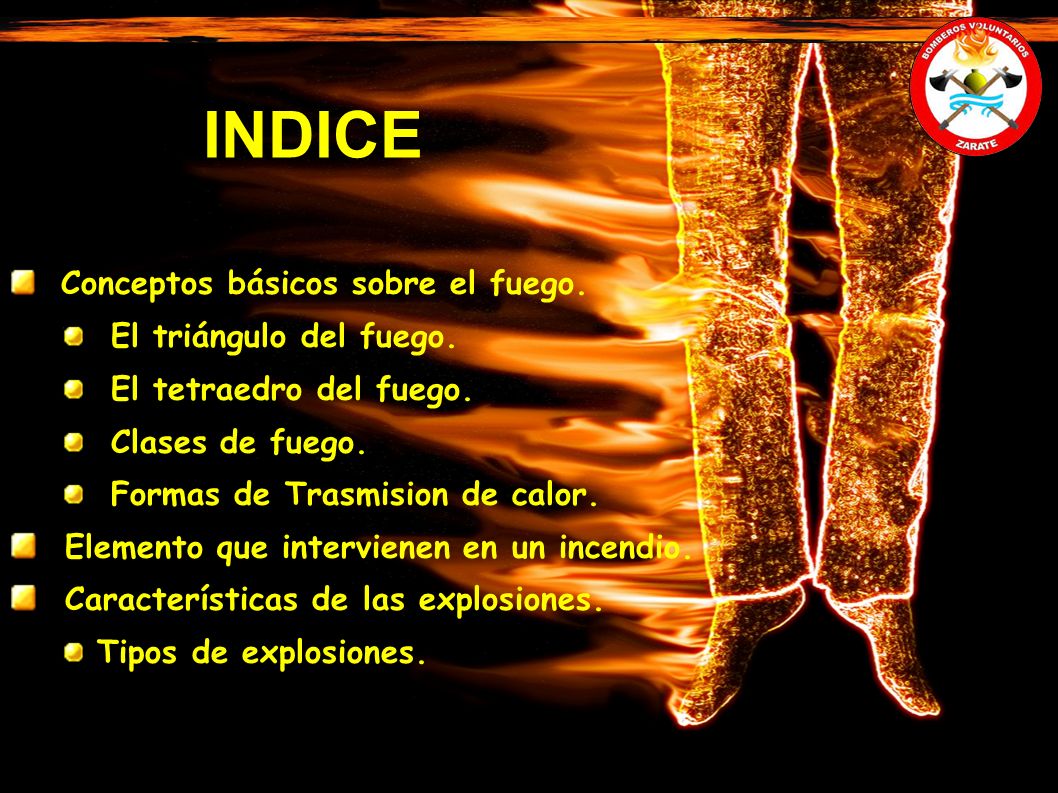

2 INDICE C onceptos básicos sobre el fuego. El triángulo del fuego. El tetraedro del fuego. Clases de fuego. Formas de Trasmision de calor. Elemento que intervienen en un incendio. Características de las explosiones. Tipos de explosiones.

3 CONCEPTOS BÁSICOS

4 El triángulo del fuego El tetraedro del fuego Clases de fuego

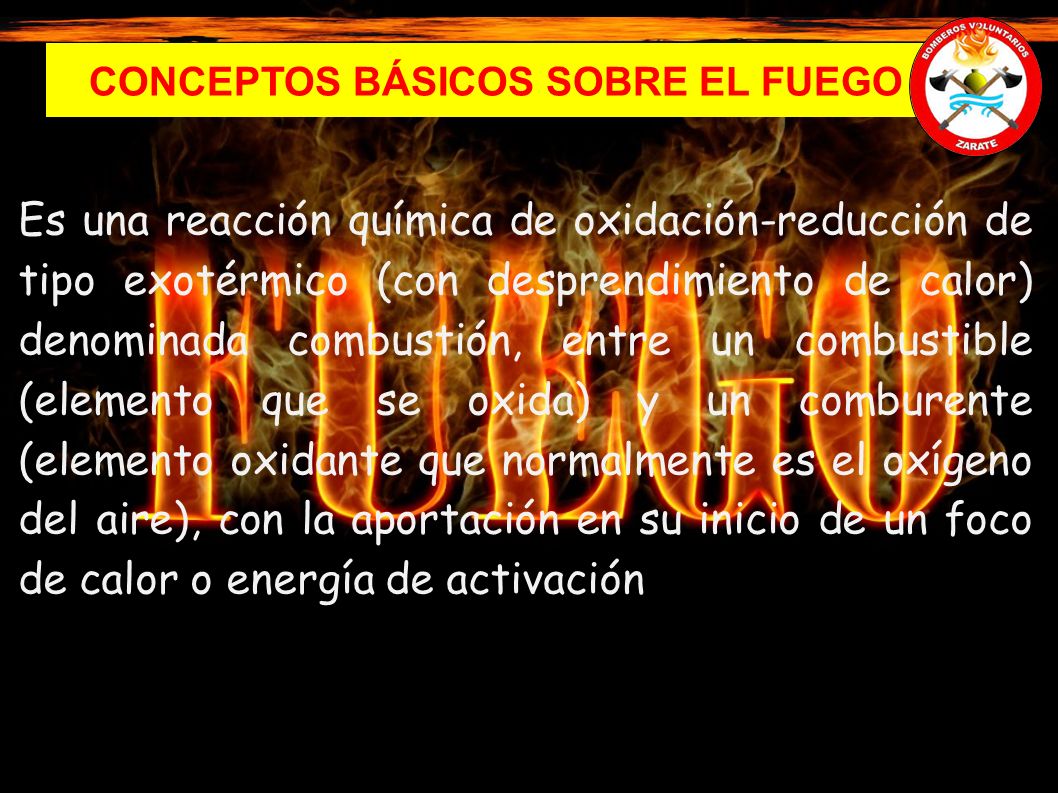

5 CONCEPTOS BÁSICOS SOBRE EL FUEGO Es una reacción química de oxidación-reducción de tipo exotérmico (con desprendimiento de calor) denominada combustión, entre un combustible (elemento que se oxida) y un comburente (elemento oxidante que normalmente es el oxígeno del aire), con la aportación en su inicio de un foco de calor o energía de activación

6 EL TRIÁNGULO DEL FUEGO Son tres Los elementos o factores necesarios para que se produzca una combustión:

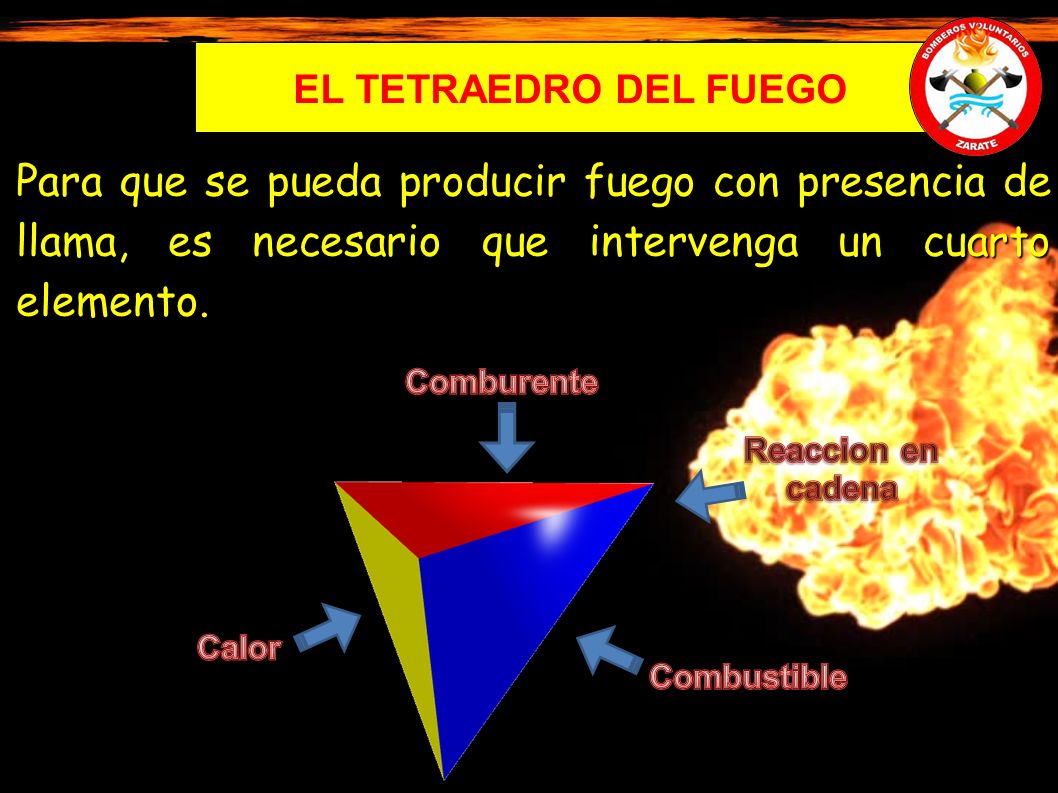

7 EL TETRAEDRO DEL FUEGO Para que se pueda producir fuego con presencia de llama, es necesario que intervenga un cuarto elemento.

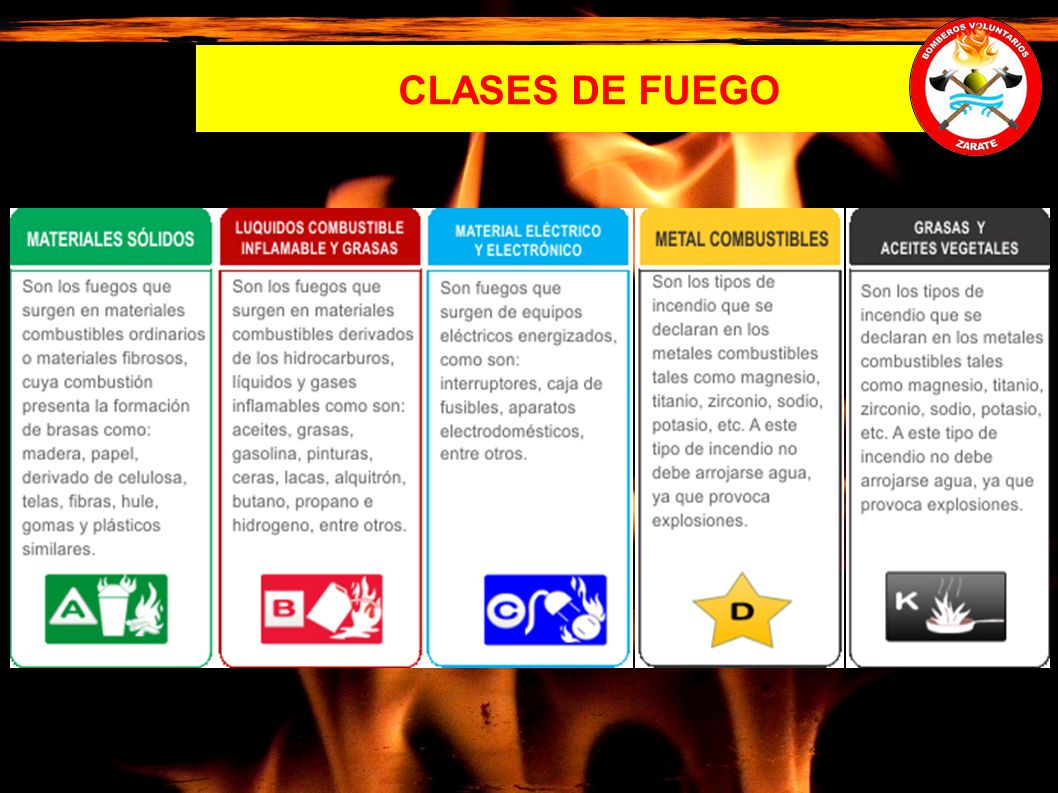

8 CLASES DE FUEGO

9 FORMAS DE TRASMISION DE CALOR CALOR

10 ELEMENTOS QUE INTERVIENEN EN UN INCENDIO

11 Inicio del incendio Productos generados en el incendio Propagación del incendio Velocidad de propagación del incendio Consecuencias de los incendios

12 INICIO DEL INCENDIO El inicio del incendio se produce cuando coinciden simultáneamente, en el espacio y en el tiempo, los cuatro factores que forman el tetraedro del fuego.

13 PRODUCTOS GENERADOS EN EL INCENDIO Los productos generados en un incendio son básicamente tres: Llamas Llamas Residuos sólidos Residuos sólidos Gases visibles o invisibles Gases visibles o invisibles Los humos están compuestos por partículas de carbono en suspensión, dióxido de carbono, vapor de agua y gases tóxicos. El color del humo es función de los materiales quemados: Blanco/gris pálido: arde ligeramente Negro/gris oscuro:fuego con falta de oxígeno y mucho calor Amarillo/rojo/violeta: presencia de gases tóxicos

14 PROPAGACIÓN DEL INCENDIO Es la evolución del incendio a través del tiempo y el espacio, mediante la transmisión del calor de unos combustibles a otros, por conducción, convención natural o forzada y radiación. La propagación de calor puede ser horizontal o vertical: Propagación vertical: la propagación del calor se realiza entre zonas de distinto nivel como el hueco del ascensor, escaleras, etc. Propagación vertical: la propagación del calor se realiza entre zonas de distinto nivel como el hueco del ascensor, escaleras, etc. Propagación horizontal: la propagación del calor se produce entre zonas que están al mismo nivel como conductores de aire acondicionado, pasillos, puertas, etc.

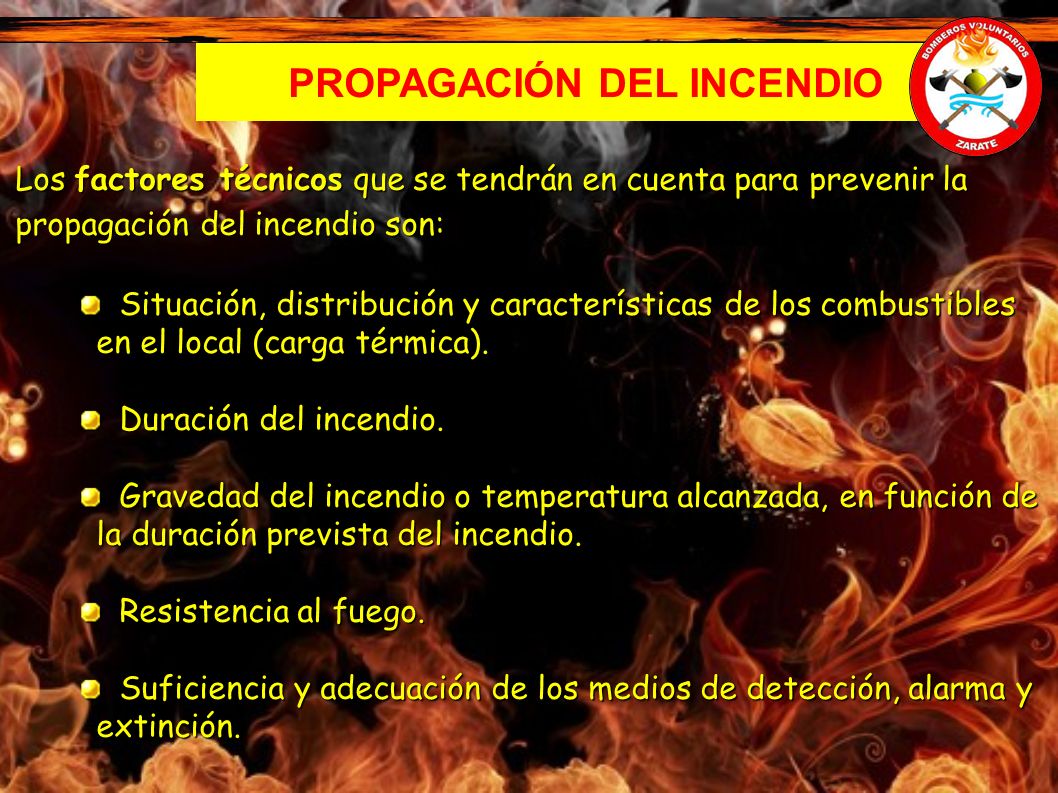

15 PROPAGACIÓN DEL INCENDIO Los factores técnicos que se tendrán en cuenta para prevenir la propagación del incendio son: Situación, distribución y características de los combustibles en el local (carga térmica). Situación, distribución y características de los combustibles en el local (carga térmica). Duración del incendio. Duración del incendio. Gravedad del incendio o temperatura alcanzada, en función de la duración prevista del incendio. Gravedad del incendio o temperatura alcanzada, en función de la duración prevista del incendio. Resistencia al fuego. Resistencia al fuego. Suficiencia y adecuación de los medios de detección, alarma y extinción. Suficiencia y adecuación de los medios de detección, alarma y extinción.

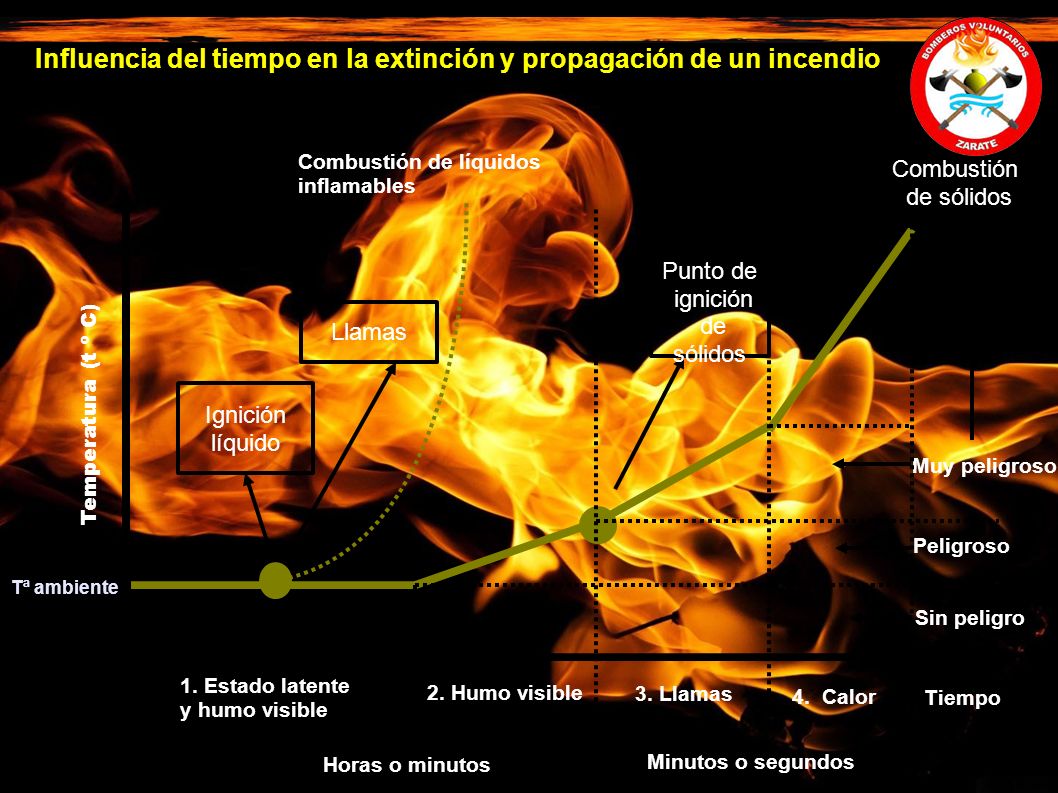

16 Temperatura (t º C) Sin peligro Peligroso Muy peligroso Tª ambiente 1. Estado latente y humo visible 2. Humo visible 3. Llamas 4. Calor Tiempo Horas o minutos Minutos o segundos Ignición líquido Combustión de líquidos inflamables Punto de ignición de sólidos Combustión de sólidos Llamas Influencia del tiempo en la extinción y propagación de un incendio

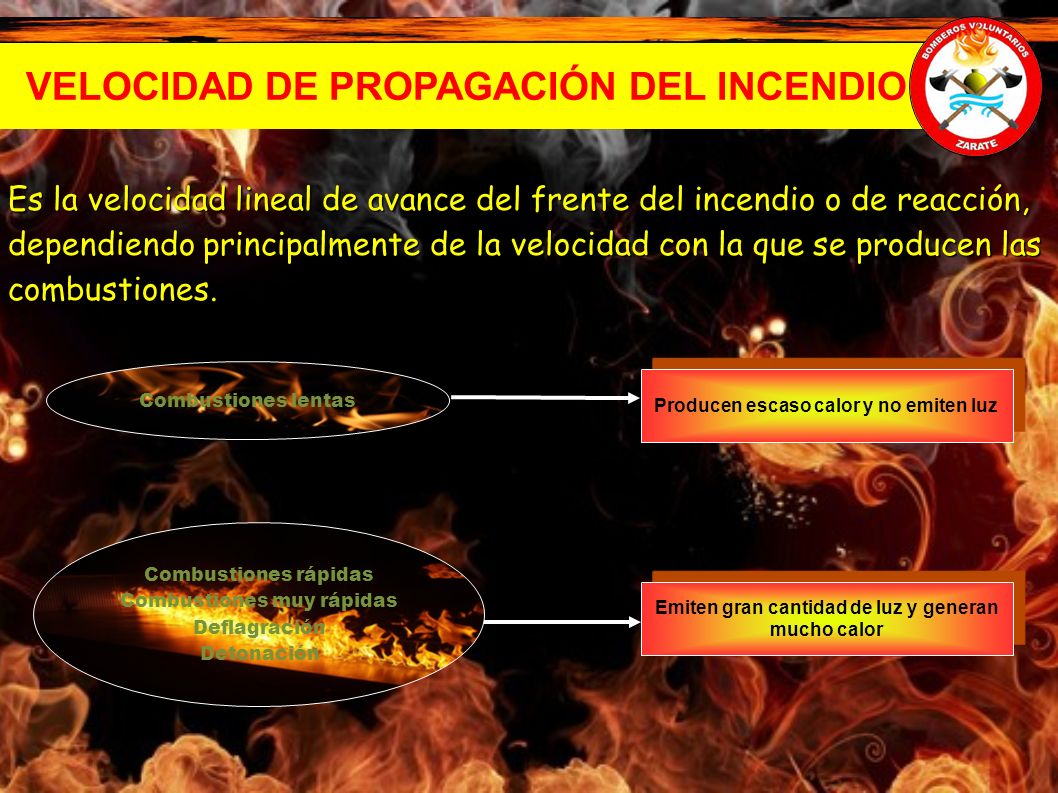

17 VELOCIDAD DE PROPAGACIÓN DEL INCENDIO Es la velocidad lineal de avance del frente del incendio o de reacción, dependiendo principalmente de la velocidad con la que se producen las combustiones. Combustiones lentas Producen escaso calor y no emiten luz Emiten gran cantidad de luz y generan mucho calor Emiten gran cantidad de luz y generan mucho calor Combustiones rápidas Combustiones muy rápidas Deflagración Detonación

18 CONSECUENCIAS DE LOS INCENDIOS Gases tóxicos. Gases tóxicos. Humos y gases calientes. Humos y gases calientes. Calor y llamas. Calor y llamas. Miedo y pánico. Miedo y pánico. Limitaciones de la propia persona. Limitaciones de la propia persona.

19 CARACTERÍSTICAS DE LAS EXPLOSIONES

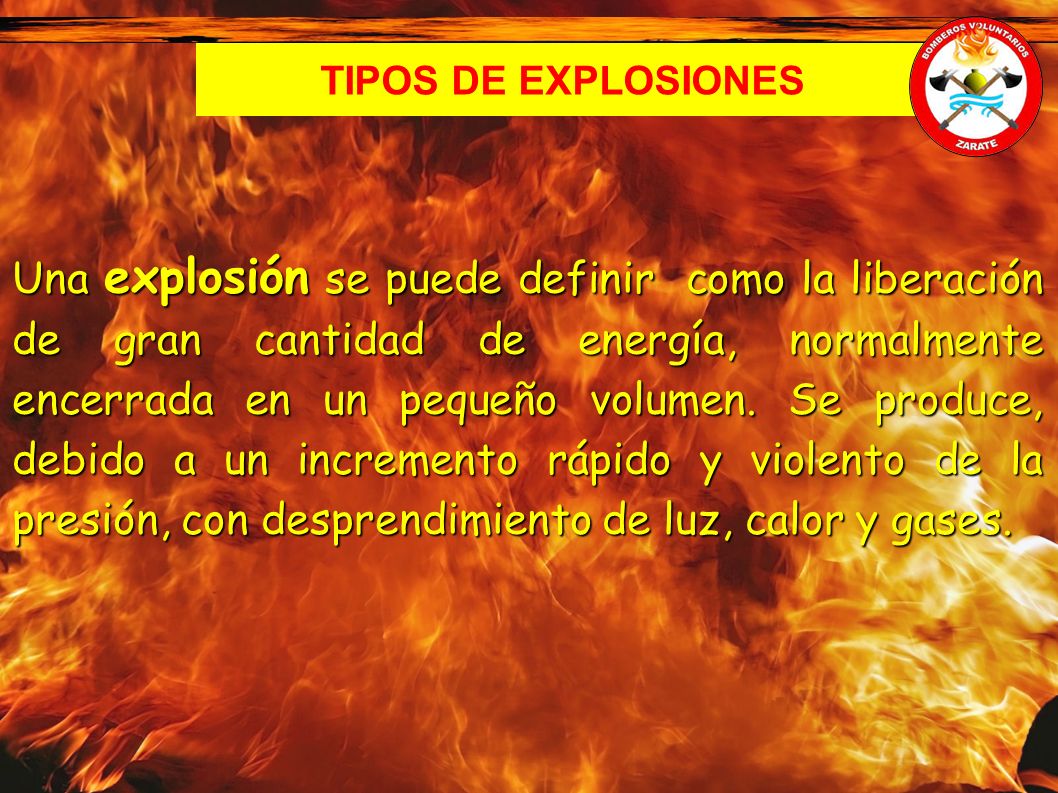

20 TIPOS DE EXPLOSIONES Una explosión se puede definir como la liberación de gran cantidad de energía, normalmente encerrada en un pequeño volumen. Se produce, debido a un incremento rápido y violento de la presión, con desprendimiento de luz, calor y gases.

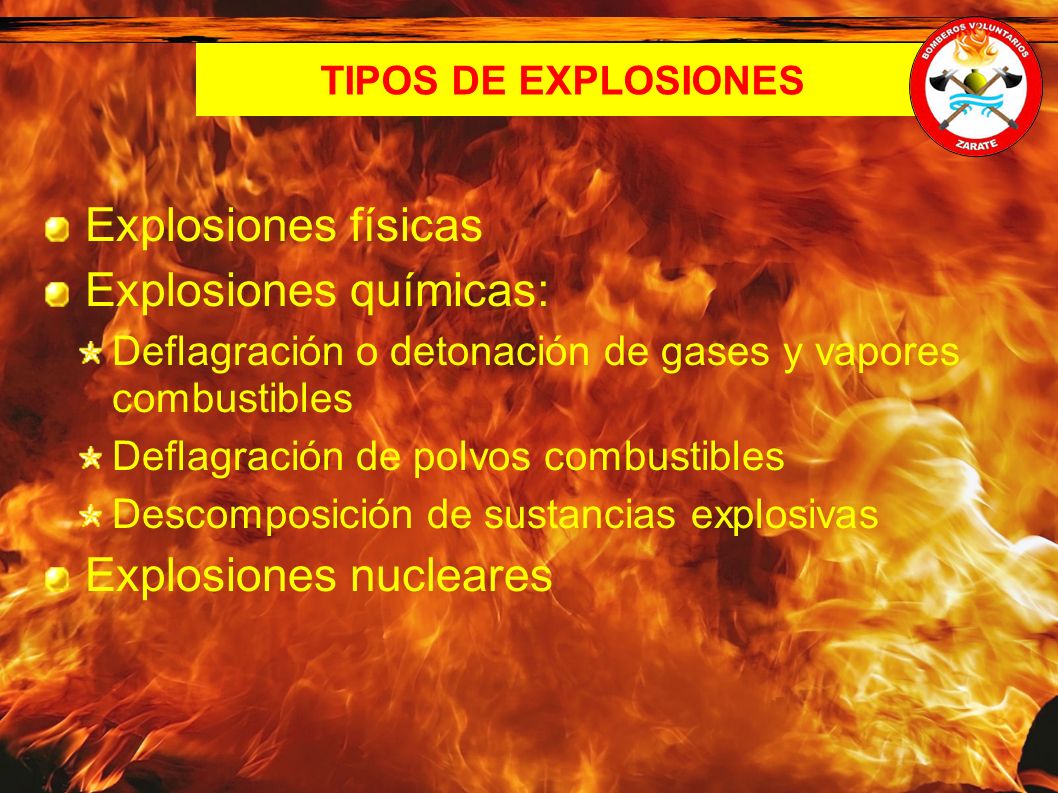

21 TIPOS DE EXPLOSIONES Explosiones físicas Explosiones químicas: Deflagración o detonación de gases y vapores combustibles Deflagración de polvos combustibles Descomposición de sustancias explosivas Explosiones nucleares

22 EXTINCIÓN DE INCENDIOS MÉTODOS DE EXTINCIÓN DE INCENDIOS: Por supresión del comburente: Sofocación Modificación del ambiente Por supresión del combustible Desalimentación, dispersión o disolución Por eliminación del calor Enfriamiento Por inhibición de la reacción en cadena

23 ➔ Agentes extintores del fuego: Los agentes extintores de incendios son las sustancias que se emplean para eliminar el fuego.

24 ➔ Equipos o sistemas de extinción de incendios: Los equipos o sistemas de extinción de incendios se pueden dividir en dos grandes grupos: instalaciones fijas y equipos móviles o portátiles.

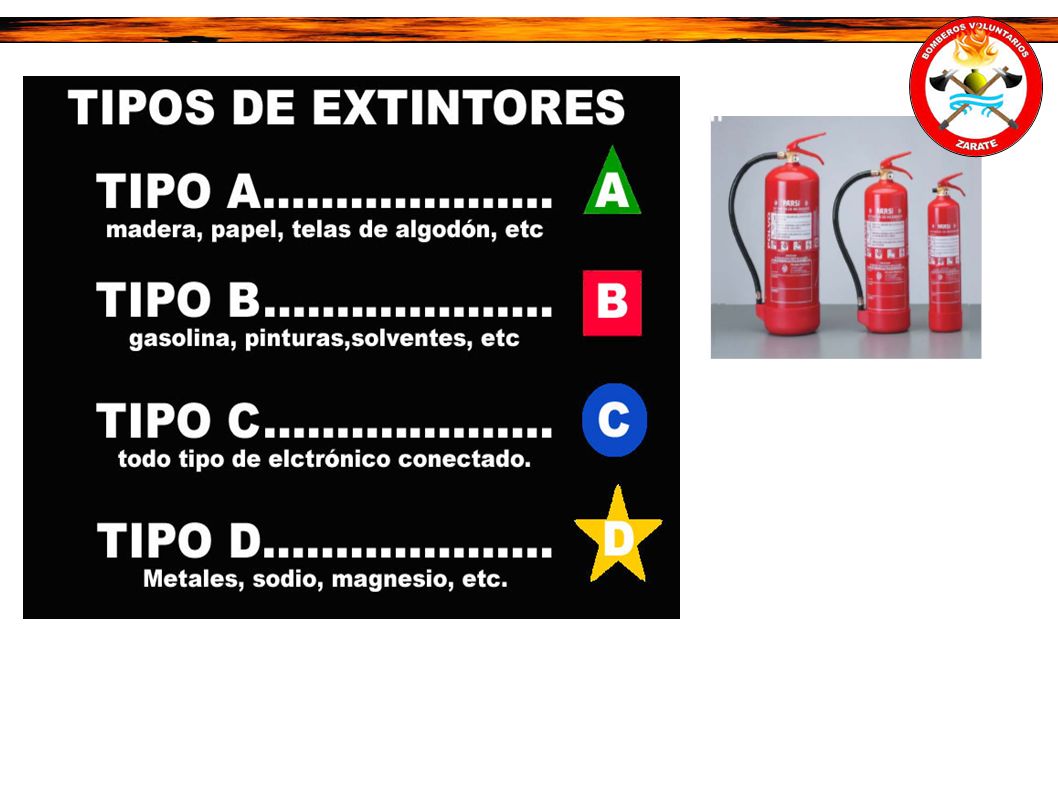

25 ➔ Extintores de incendio móviles o portátiles: Es un aparato autónomo de uso manual, que contiene un agente extintor en su interior (agua, polvo, espuma, CO 2 ) que es proyectado sobre las llamas por la acción de una presión interna. Elementos de un extintor:

26

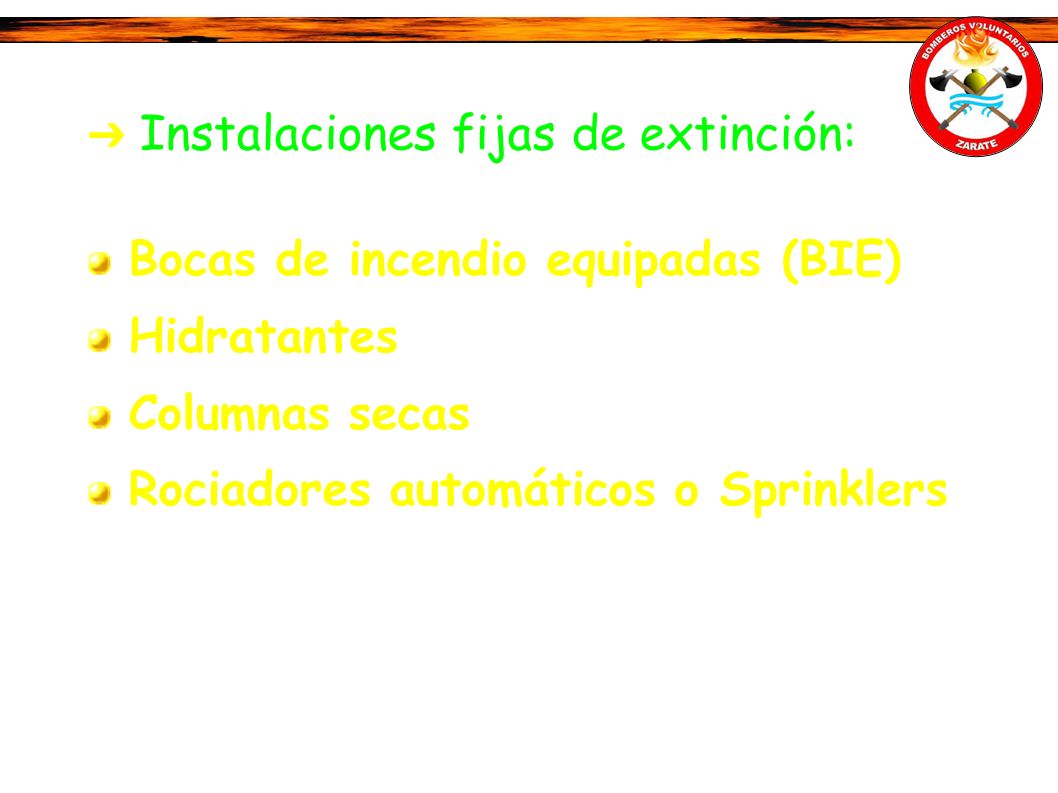

27 ➔ Instalaciones fijas de extinción: Bocas de incendio equipadas (BIE) Hidratantes Columnas secas Rociadores automáticos o Sprinklers

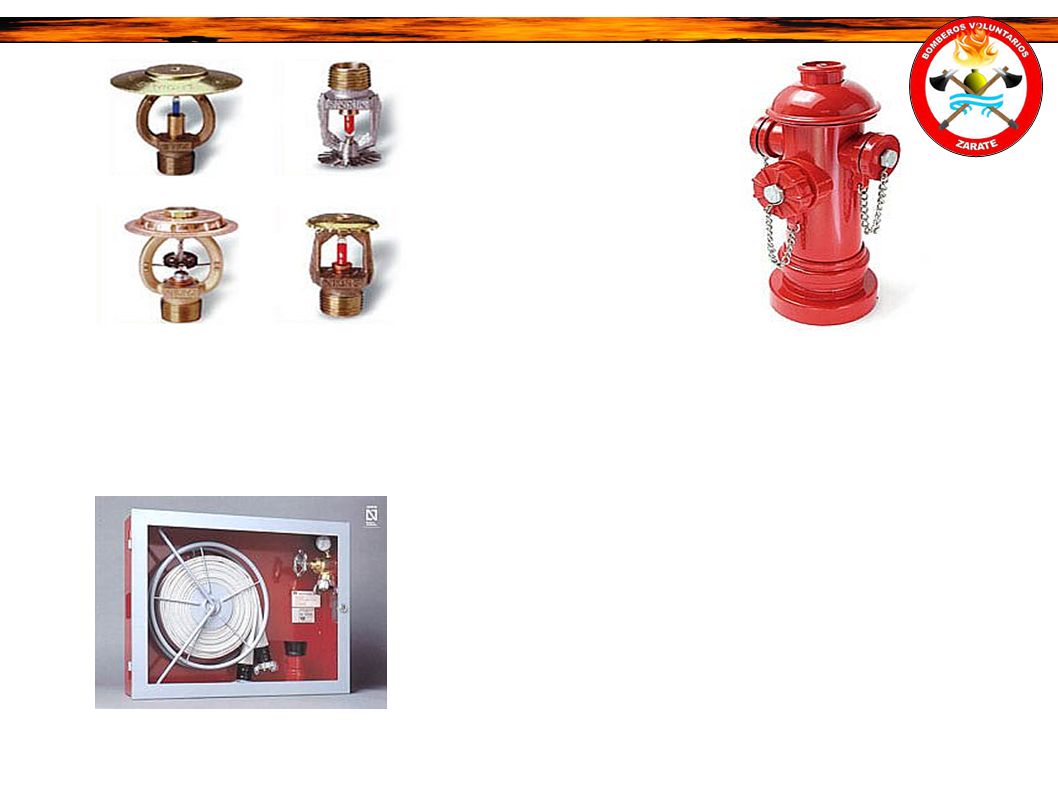

28 Hidratantes Boca de incendios equipada
