1 CBT DR. ALFONSO LEÓN DE GARAY TEQUIXQUIAC MÓDULO IV DESARROLLA APLICACIONES INFORMÁTICAS SUMBMÓDULO I INSTALA REDES DE COMPUTADORA PROFESOR: JAVIER GONZÁLEZ ALDERETE TÉCNICO EN INFORMÁTICA

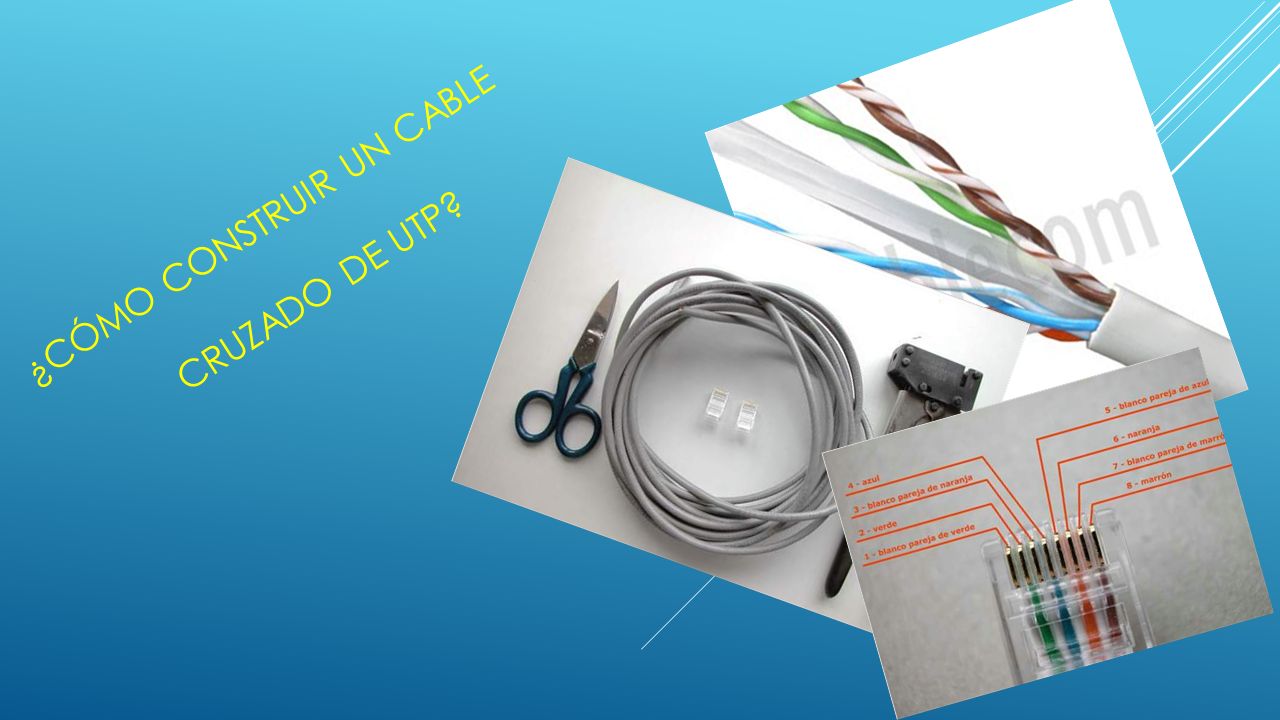

2 ¿CÓMO CONSTRUIR UN CABLE CRUZADO DE UTP?

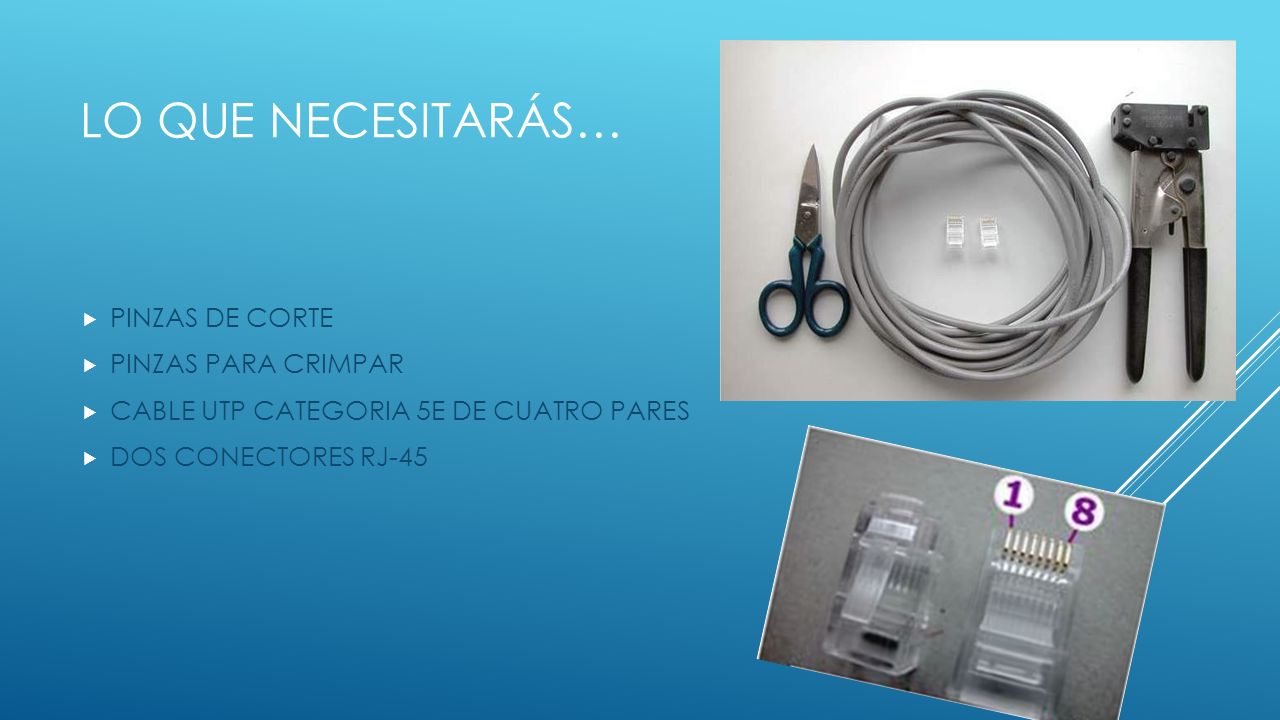

3 LO QUE NECESITARÁS…  PINZAS DE CORTE  PINZAS PARA CRIMPAR  CABLE UTP CATEGORIA 5E DE CUATRO PARES  DOS CONECTORES RJ-45

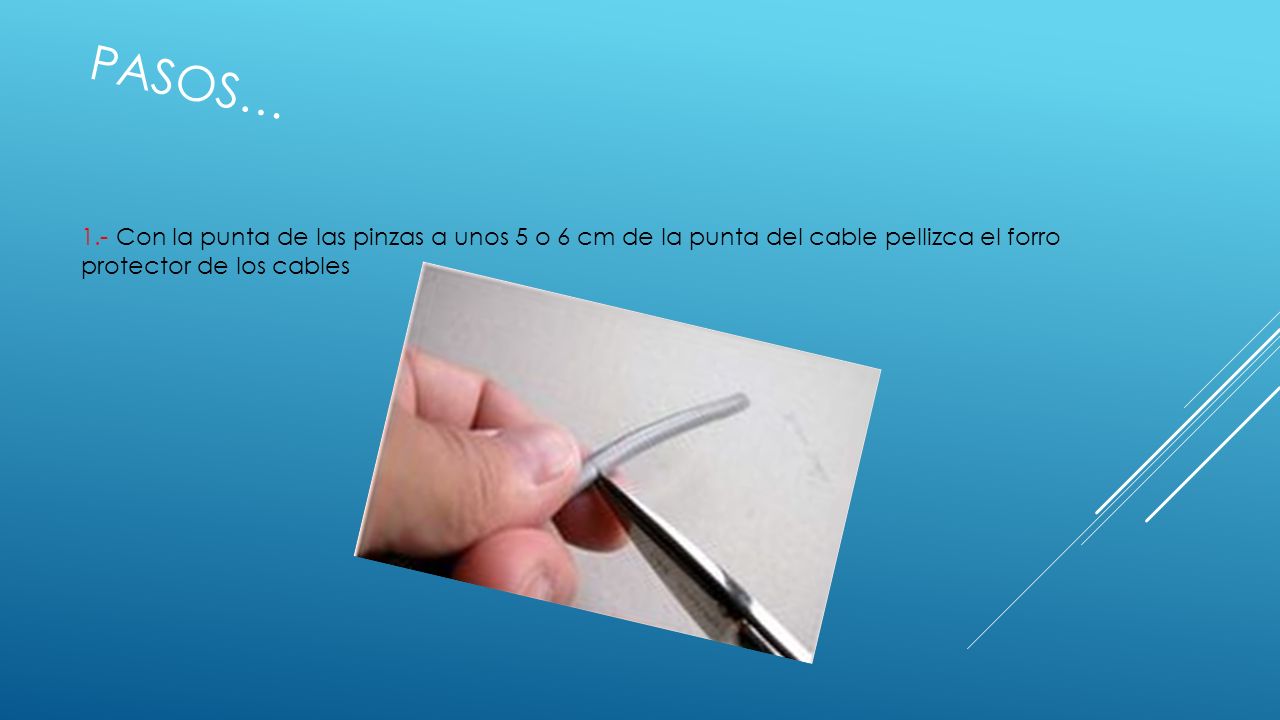

4 PASOS… 1.- Con la punta de las pinzas a unos 5 o 6 cm de la punta del cable pellizca el forro protector de los cables

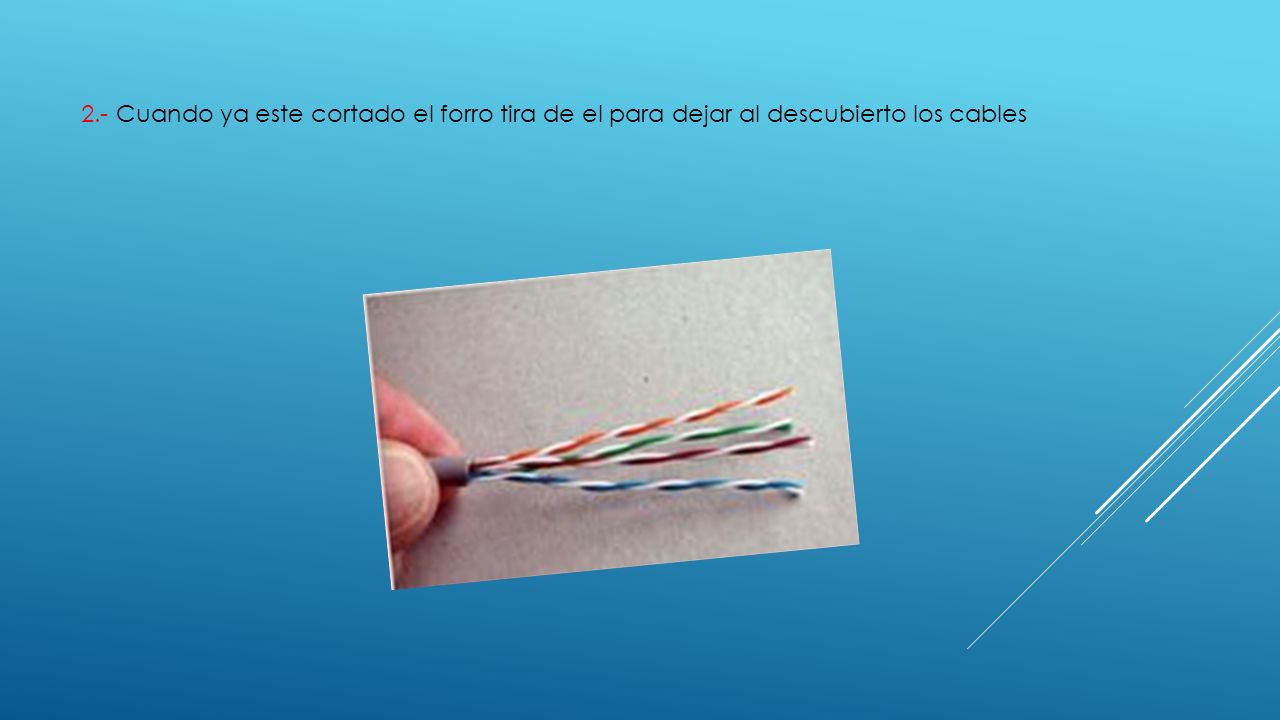

5 2.- Cuando ya este cortado el forro tira de el para dejar al descubierto los cables

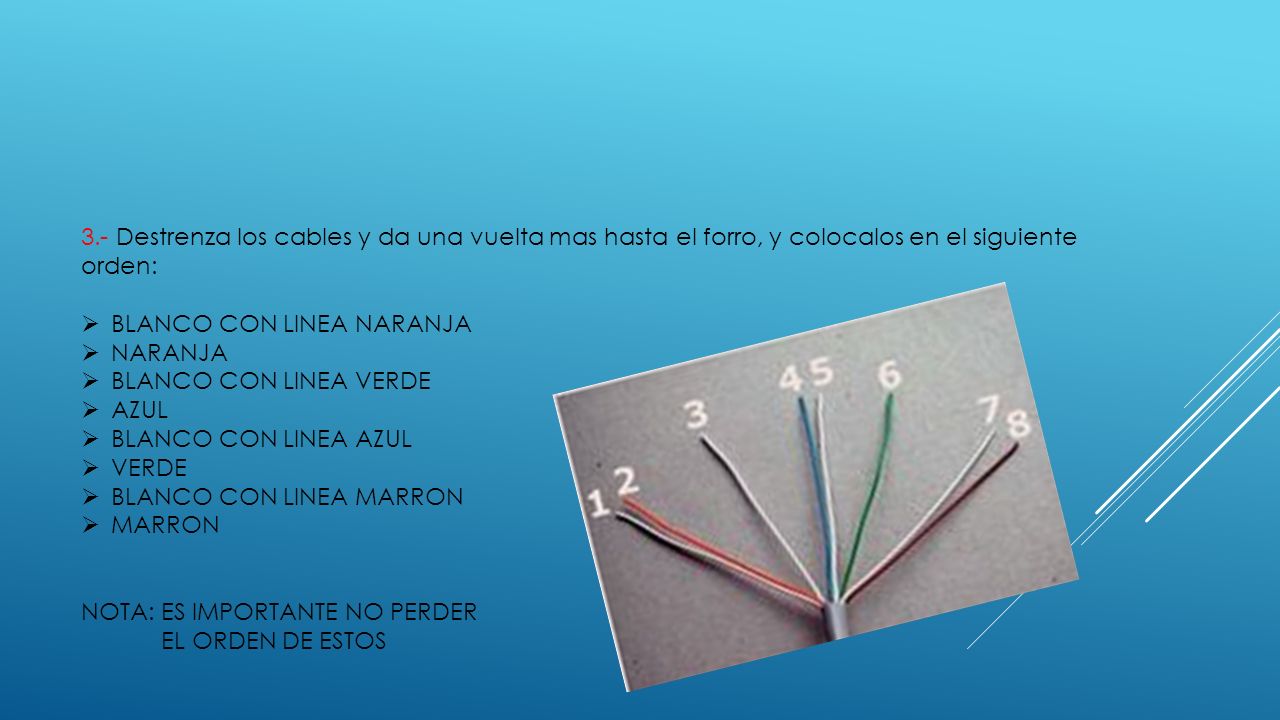

6 3.- Destrenza los cables y da una vuelta mas hasta el forro, y colocalos en el siguiente orden:  BLANCO CON LINEA NARANJA  NARANJA  BLANCO CON LINEA VERDE  AZUL  BLANCO CON LINEA AZUL  VERDE  BLANCO CON LINEA MARRON  MARRON NOTA: ES IMPORTANTE NO PERDER EL ORDEN DE ESTOS

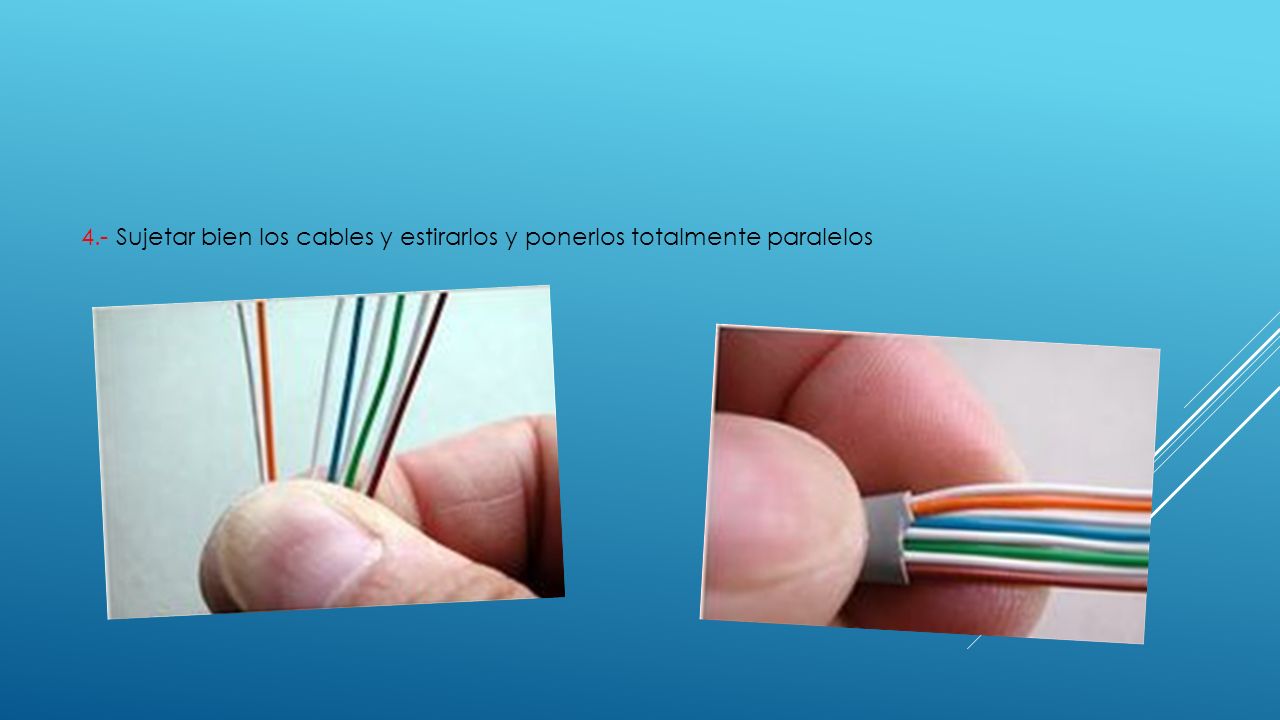

7 4.- Sujetar bien los cables y estirarlos y ponerlos totalmente paralelos

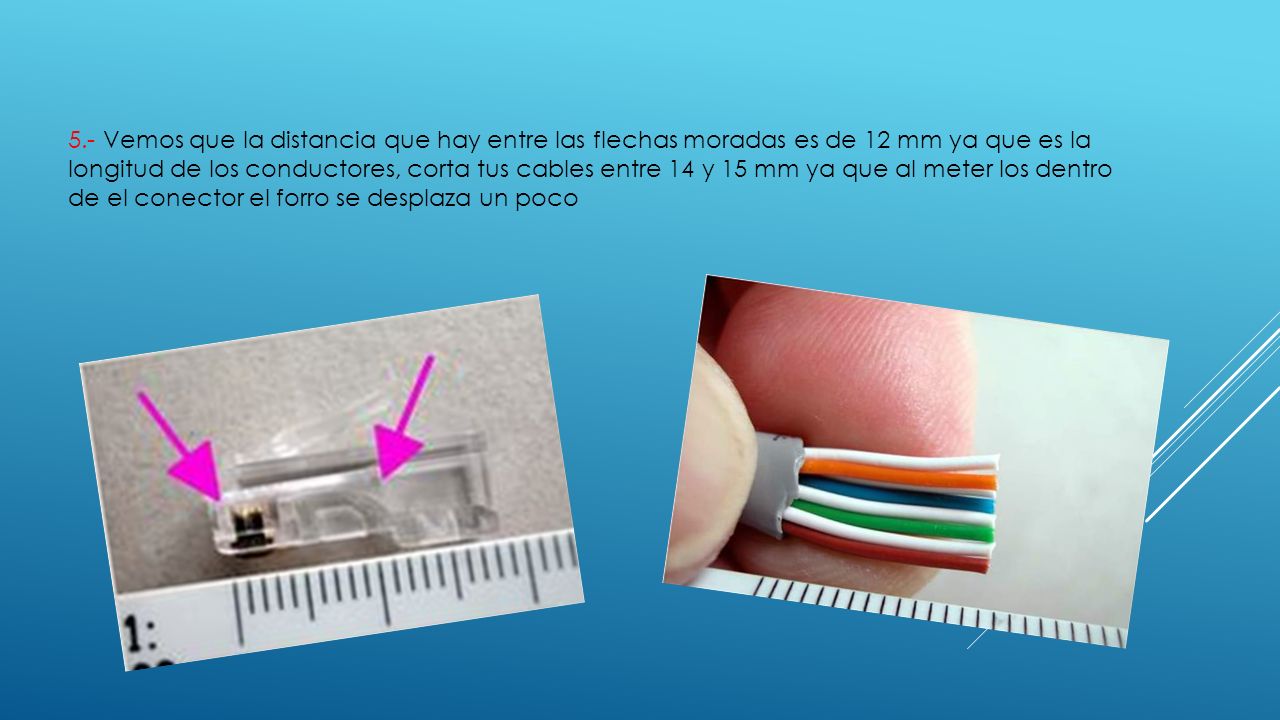

8 5.- Vemos que la distancia que hay entre las flechas moradas es de 12 mm ya que es la longitud de los conductores, corta tus cables entre 14 y 15 mm ya que al meter los dentro de el conector el forro se desplaza un poco

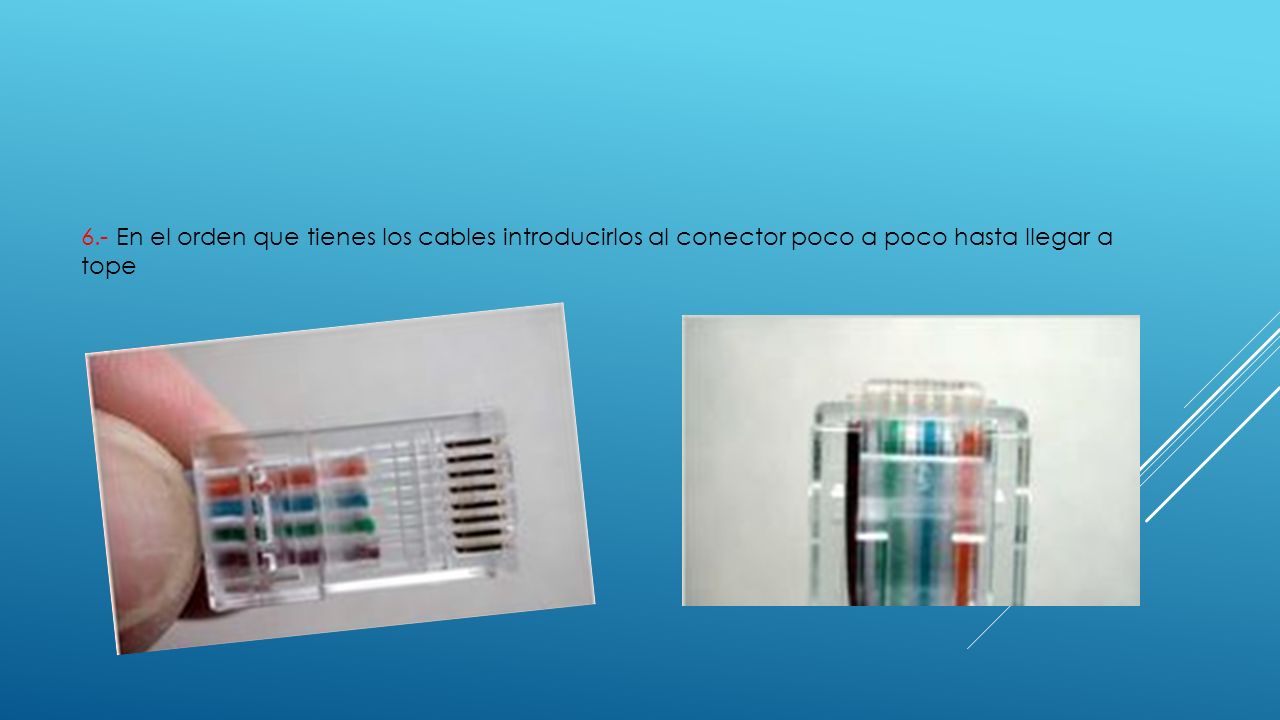

9 6.- En el orden que tienes los cables introducirlos al conector poco a poco hasta llegar a tope

10 7.- Sujetando bien los cables interiores por encima del forro y cerca del conector, introducir el conector poco a poco a las pinzas de crimpar hasta llegar a tope y cerrar las pinzas apretando fuertemente

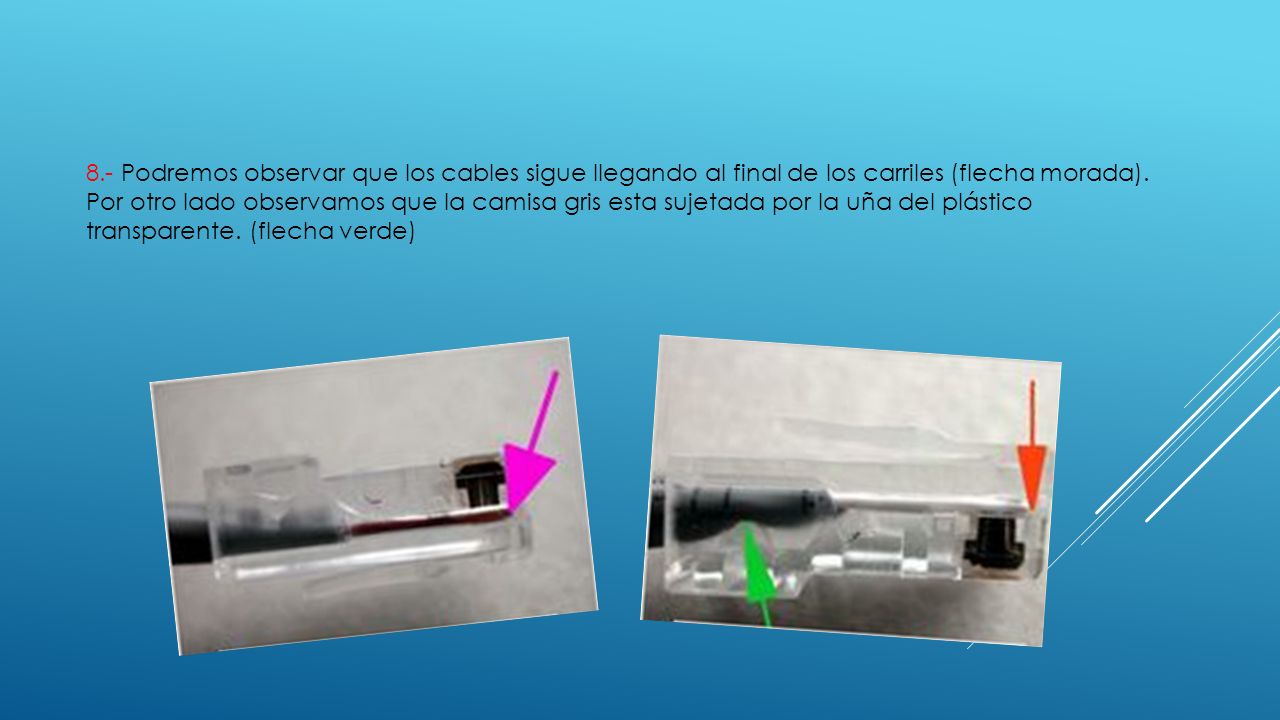

11 8.- Podremos observar que los cables sigue llegando al final de los carriles (flecha morada). Por otro lado observamos que la camisa gris esta sujetada por la uña del plástico transparente. (flecha verde)

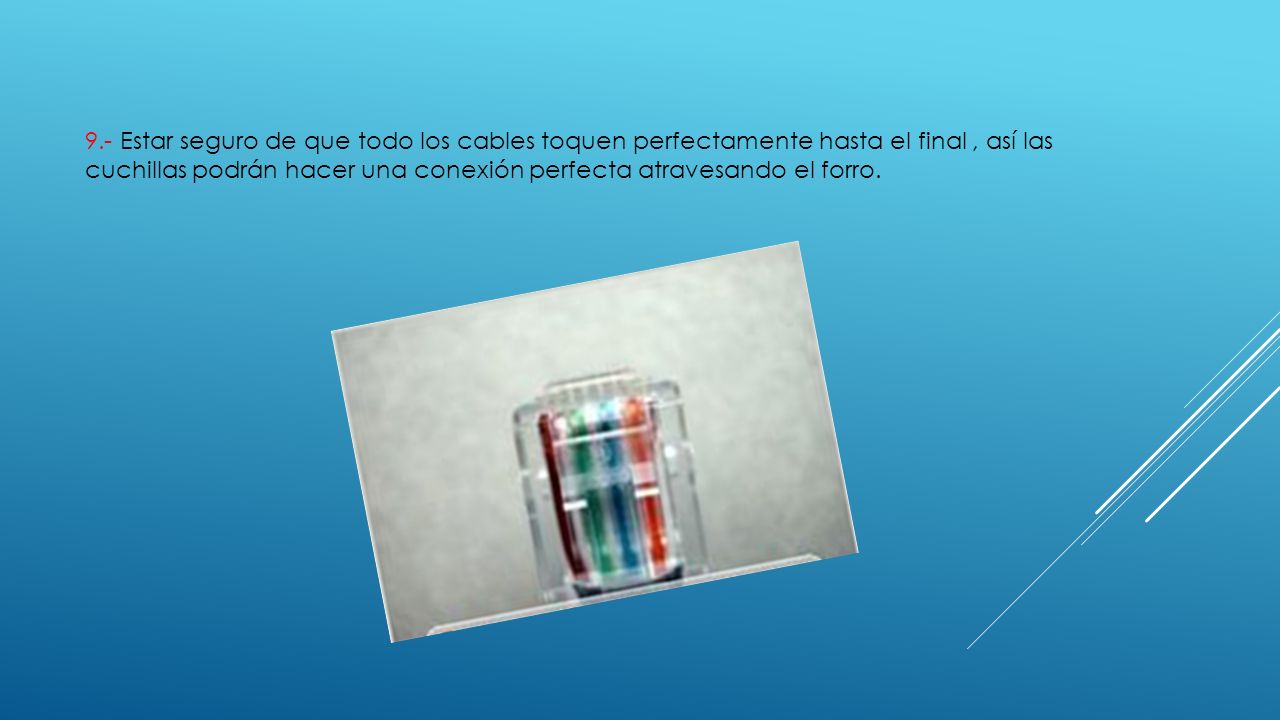

12 9.- Estar seguro de que todo los cables toquen perfectamente hasta el final, así las cuchillas podrán hacer una conexión perfecta atravesando el forro.

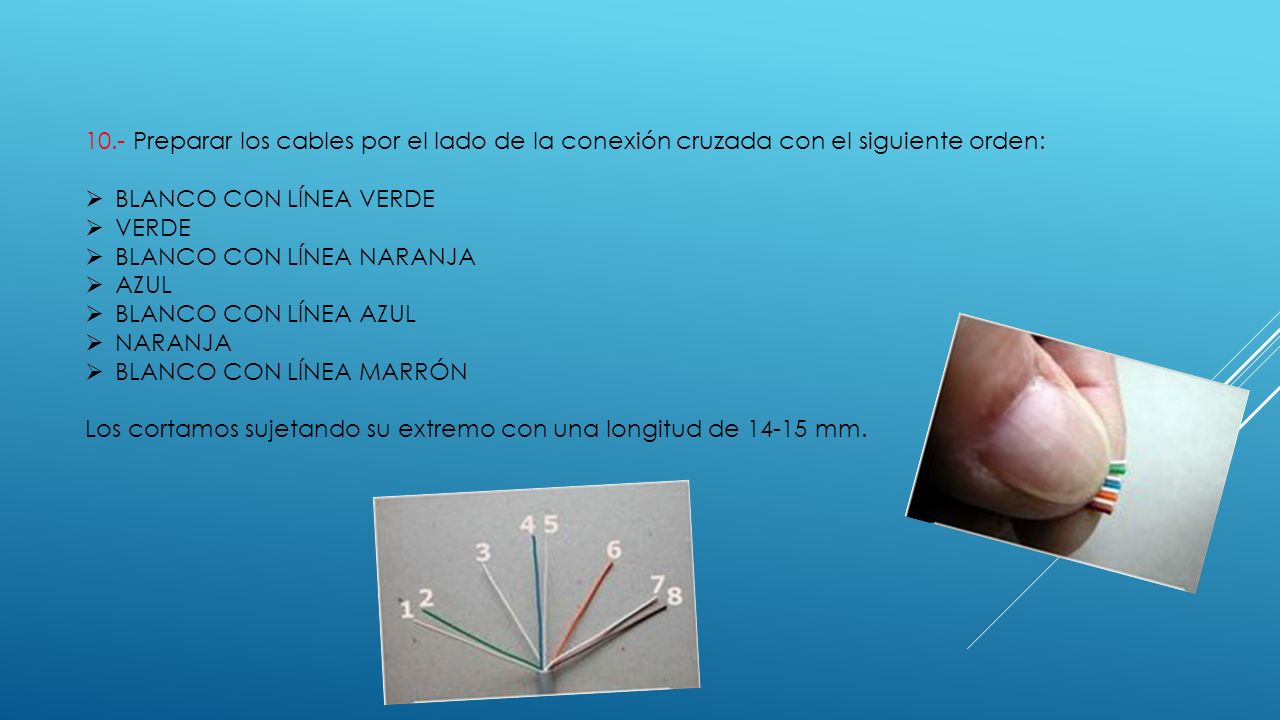

13 10.- Preparar los cables por el lado de la conexión cruzada con el siguiente orden:  BLANCO CON LÍNEA VERDE  VERDE  BLANCO CON LÍNEA NARANJA  AZUL  BLANCO CON LÍNEA AZUL  NARANJA  BLANCO CON LÍNEA MARRÓN Los cortamos sujetando su extremo con una longitud de 14-15 mm.

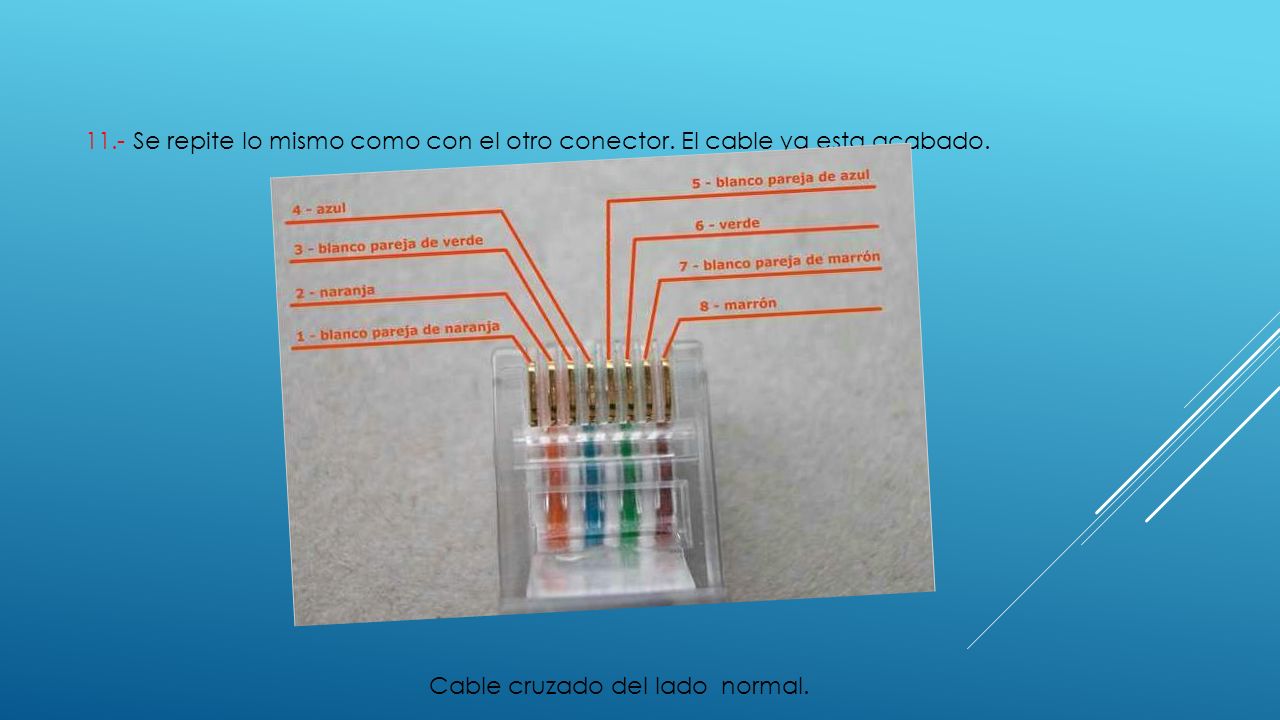

14 11.- Se repite lo mismo como con el otro conector. El cable ya esta acabado. Cable cruzado del lado normal.

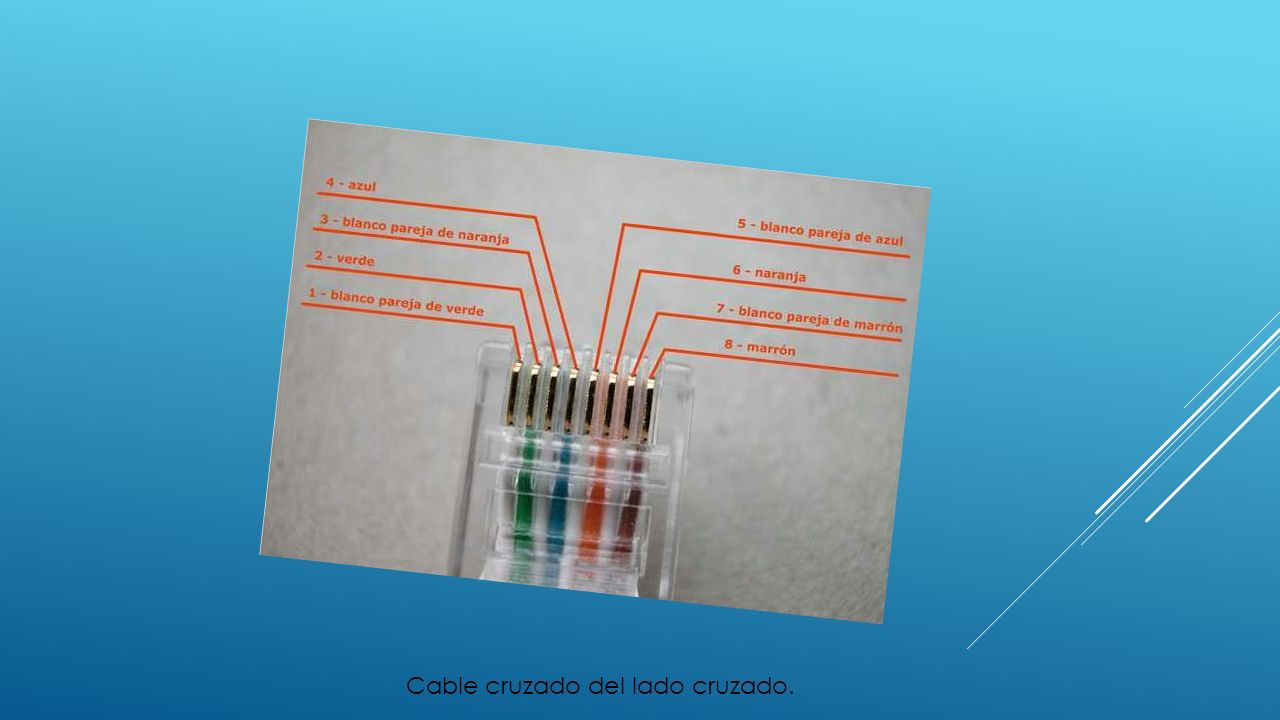

15 Cable cruzado del lado cruzado.

16 COMPROBACIÓN: Con ayudar de un tester (si es que lo tenemos) comprobamos las conexiones… 1 con 3 3 con 1 2 con 6 4 con 4 5 con 5 6 con 2

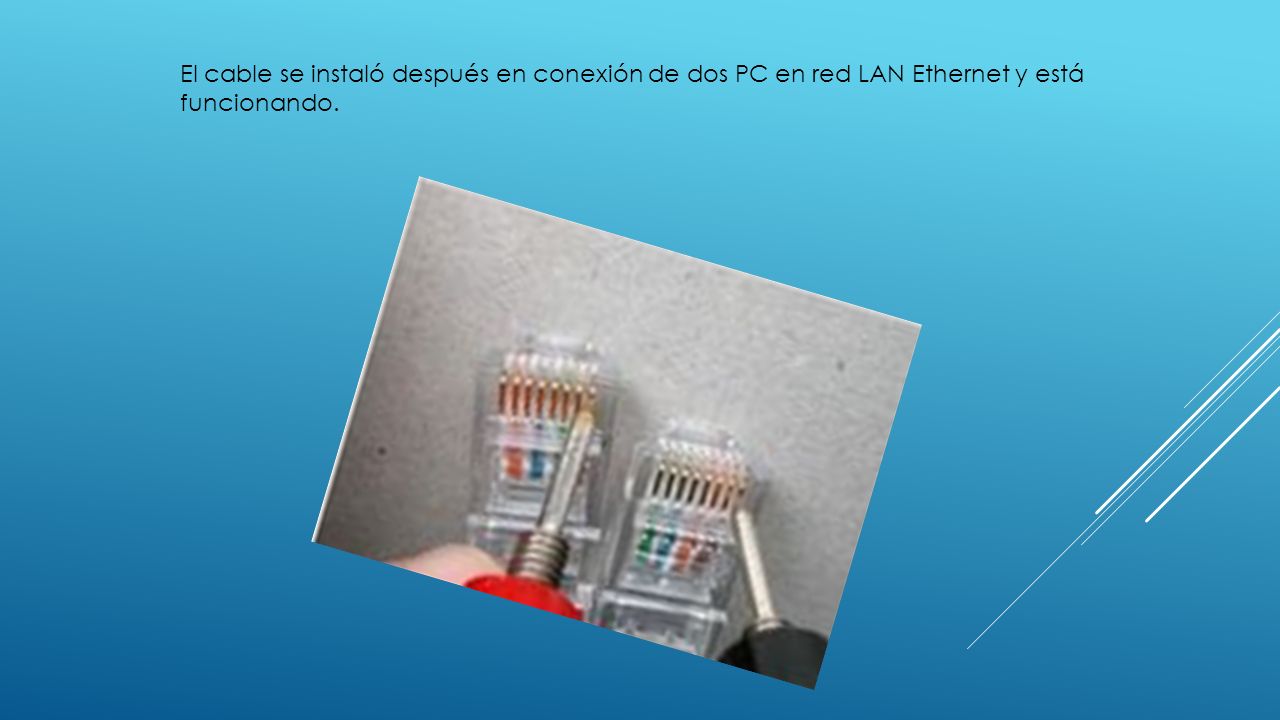

17 El cable se instaló después en conexión de dos PC en red LAN Ethernet y está funcionando.
