Redes Jerárquicas Edwin
2
Descripción CISCO ha creado un modelo jerárquico o también conocido como el modelo de “Tres capas”, con la finalidad de segmentar la manera en que se constituye una red. Fer
3
Capas del modelo jerárquico
Núcleo Distribució n Acceso Fer
4
Capas del modelo jerárquico (Núcleo)
Es literalmente el núcleo de la red, su única función es switchear tráfico tan rápido como sea posible y se encarga de llevar grandes cantidades de tráfico de manera confiable y veloz. Además, dada la importancia de la velocidad, no hace funciones como access-list, ruteo interVLAN, filtrado de paquetes, ni tampoco workgroup access. Edwin
5

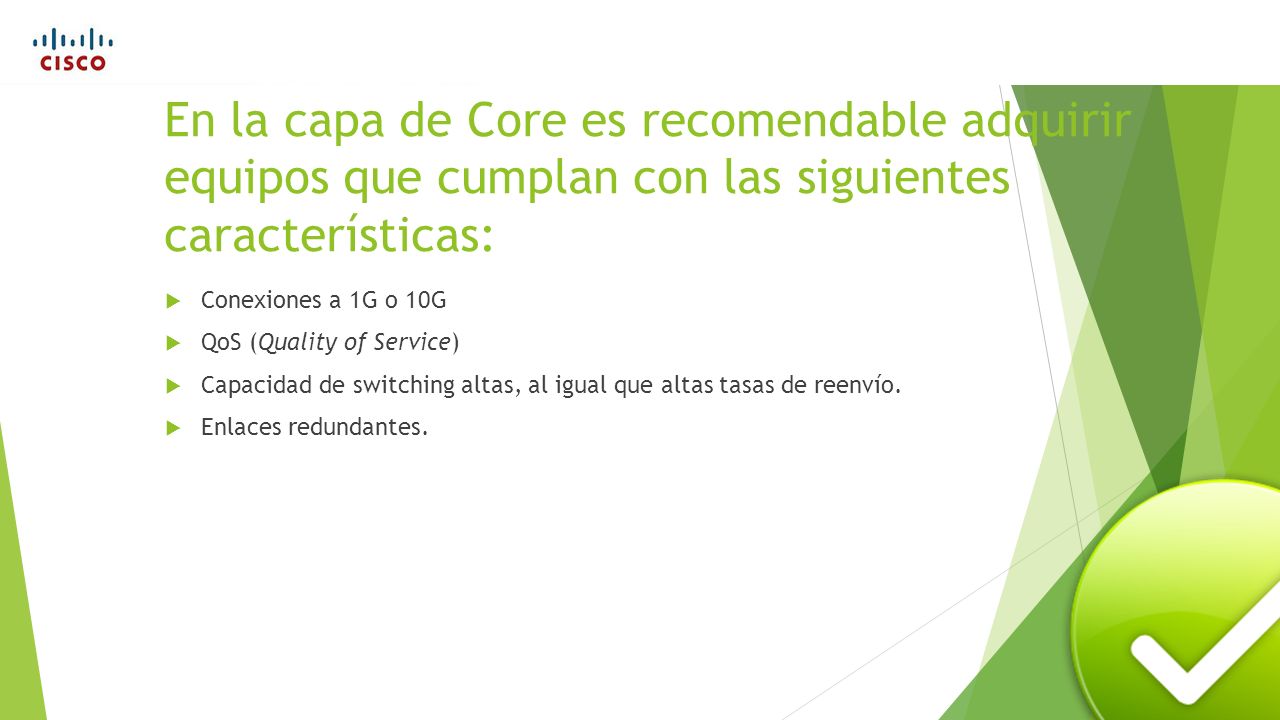

En la capa de Core es recomendable adquirir equipos que cumplan con las siguientes características:
Conexiones a 1G o 10G QoS (Quality of Service) Capacidad de switching altas, al igual que altas tasas de reenvío. Enlaces redundantes. Edwin
6
Capas del modelo jerárquico (Distribución)
O de enrutamiento, es el medio de comunicación entre la capa de acceso y el Core. determina cuál es la manera más rápida de responder a los requerimientos de red, por ejemplo, cómo traer un archivo desde un servidor. Aquí además se implementan las políticas de red, por ejemplo: ruteo, se implementa la seguridad y políticas de red. Fer
7
Funciones principales de la capa de Distribución
Las funciones de esta capa son: Proveer ruteo Filtrado de paquetes Acceso a la red WAN Determinar que paquetes deben llegar al Core. Fer
8

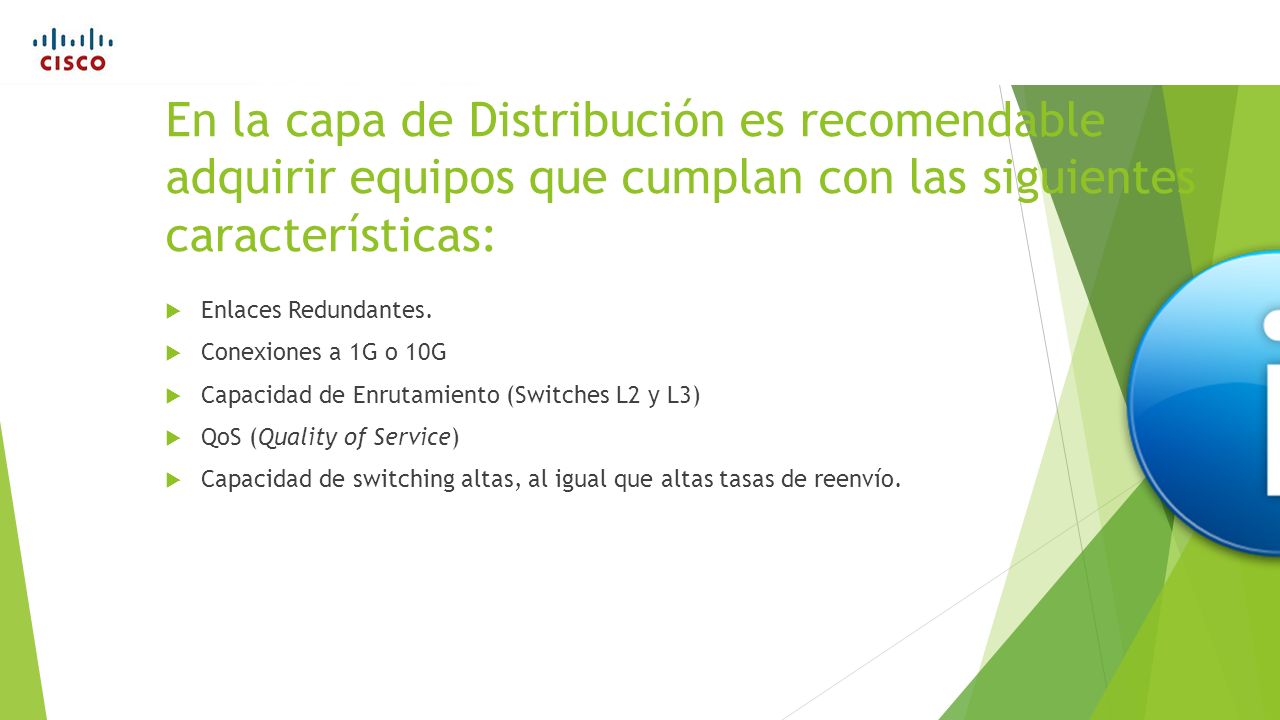

En la capa de Distribución es recomendable adquirir equipos que cumplan con las siguientes características: Enlaces Redundantes. Conexiones a 1G o 10G Capacidad de Enrutamiento (Switches L2 y L3) QoS (Quality of Service) Capacidad de switching altas, al igual que altas tasas de reenvío. Fer
9
Capas del modelo jerárquico (Acceso)
O de conmutación (switching); controla a los usuarios y el acceso de grupos de trabajo (workgroup access) o los recursos de internetwork. En esta capa se lleva a cabo la conmutación Ethernet (Ethernet switching) y ruteo estático. Edwin
10
Funciones de la capa de Acceso
Controla a los usuarios Controla el acceso de grupos de trabajo (workgroup access) Controla los recursos de la red. En esta capa se lleva a cabo la conmutación Ethernet (Ethernet switching). Edwin
11
La capa de acceso interactúa con dispositivos finales, como:
PC Impresoras Teléfonos IP Etc. Edwin
12

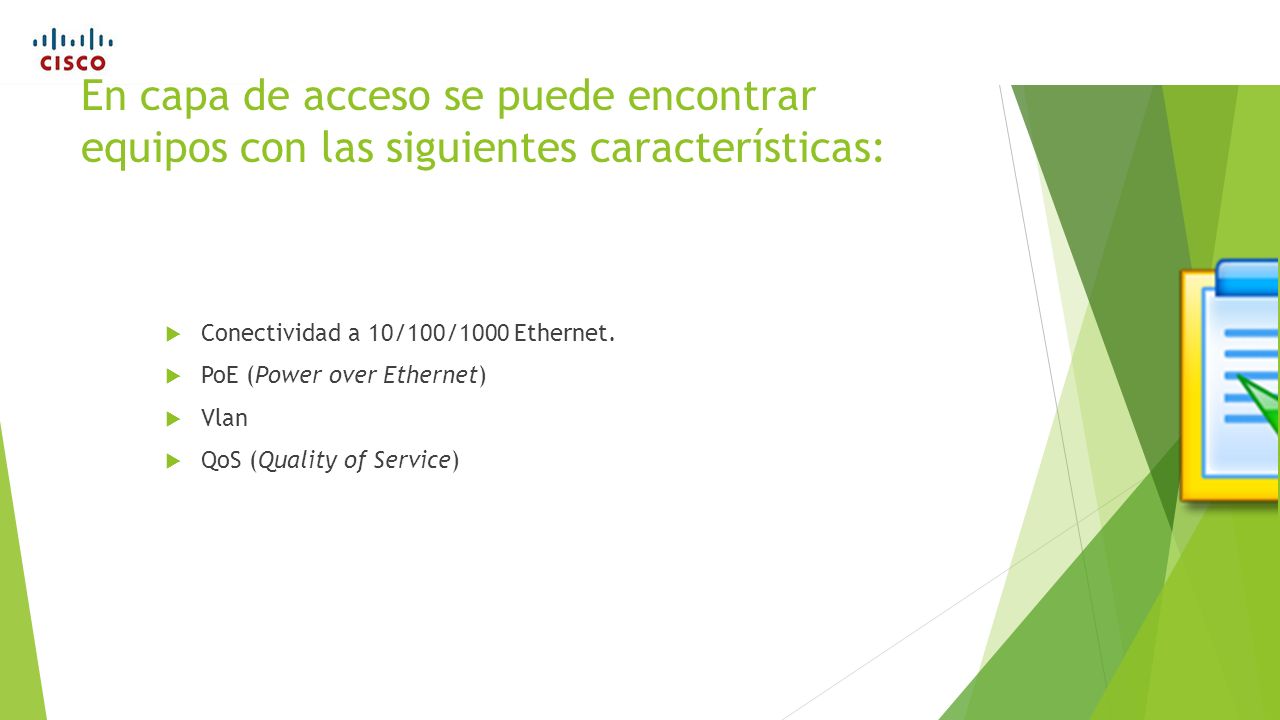

En capa de acceso se puede encontrar equipos con las siguientes características:
Conectividad a 10/100/1000 Ethernet. PoE (Power over Ethernet) Vlan QoS (Quality of Service) Edwin
13
Ventajas y Desventajas
Puede optimizarse el uso de los enlaces, observar que los enlaces se establecen de acuerdo a niveles fijos de capacidad. Se pueden reducir las distancias de los enlaces. Las tablas de enrutamiento pueden ser más cortas. Los dispositivos de enrutamiento y firewalling pueden resultar más económicos Más difícil de mantener, puede haber problemas de enrutamiento en lugares geográficamente distantes La caída de un enlace puede desconectar varios sitios Hay varios saltos de router, aumentando el retraso Fer – Ventajas Edwin - Desventajas
14
Fer
15
Fer
16
Edwin
17
Edwin
