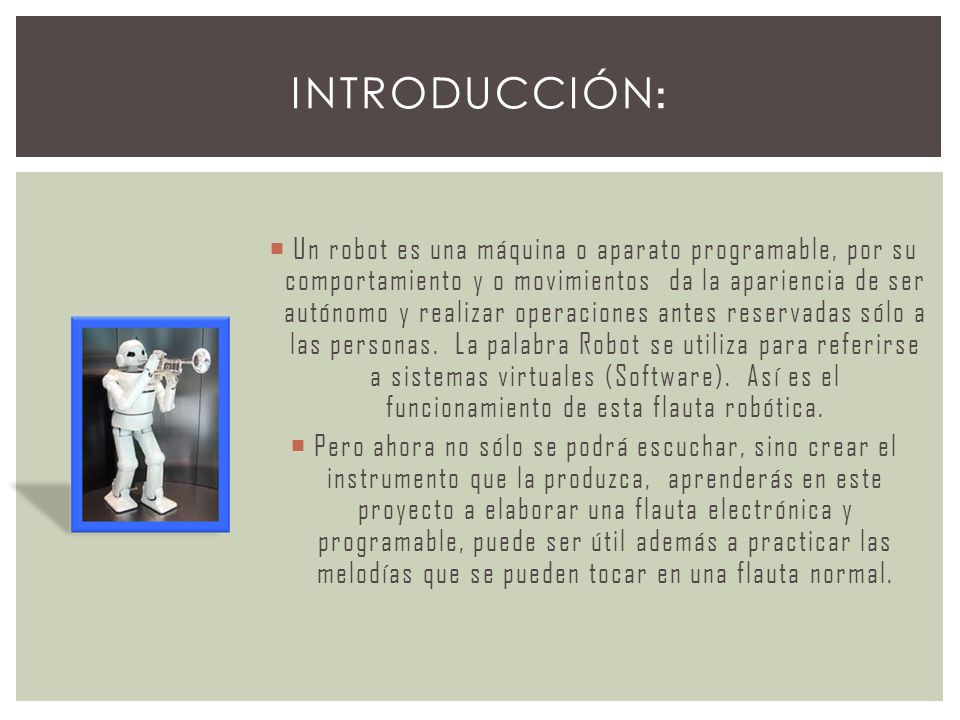

Un robot es una máquina o aparato programable, por su comportamiento y o movimientos da la apariencia de ser autónomo y realizar operaciones antes reservadas sólo a las personas. La palabra Robot se utiliza para referirse a sistemas virtuales (Software). Así es el funcionamiento de esta flauta robótica. Pero ahora no sólo se podrá escuchar, sino crear el instrumento que la produzca, aprenderás en este proyecto a elaborar una flauta electrónica y programable, puede ser útil además a practicar las melodías que se pueden tocar en una flauta normal. INTRODUCCIÓN :
3

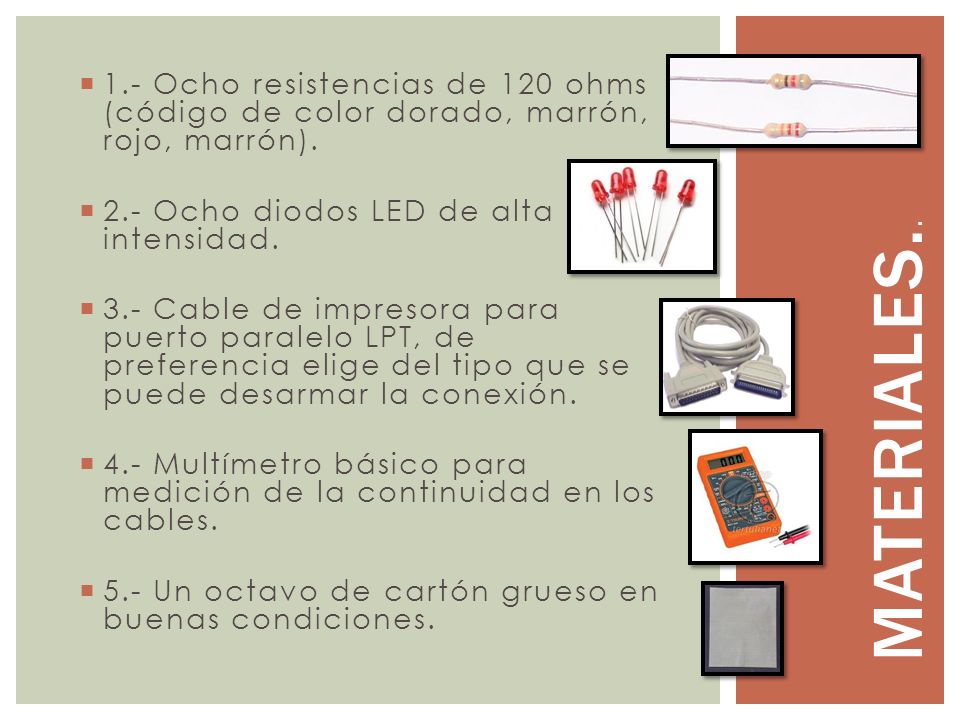

1.- Ocho resistencias de 120 ohms (código de color dorado, marrón, rojo, marrón). 2.- Ocho diodos LED de alta intensidad. 3.- Cable de impresora para puerto paralelo LPT, de preferencia elige del tipo que se puede desarmar la conexión. 4.- Multímetro básico para medición de la continuidad en los cables. 5.- Un octavo de cartón grueso en buenas condiciones. MATERIALES..
4

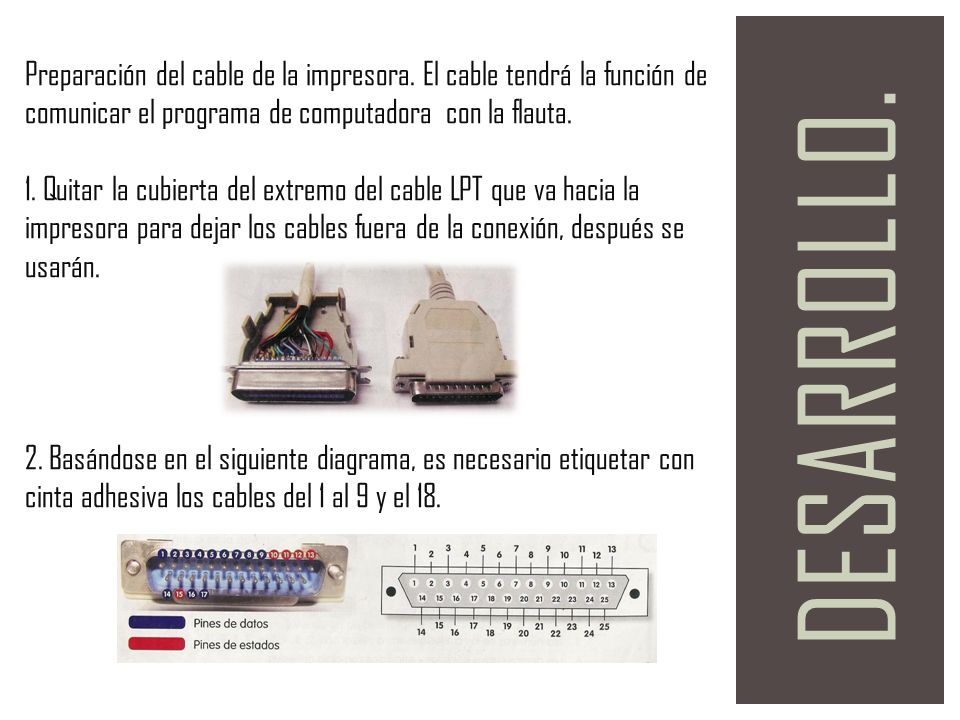

DESARROLLO. Preparación del cable de la impresora. El cable tendrá la función de comunicar el programa de computadora con la flauta. 1. Quitar la cubierta del extremo del cable LPT que va hacia la impresora para dejar los cables fuera de la conexión, después se usarán. 2. Basándose en el siguiente diagrama, es necesario etiquetar con cinta adhesiva los cables del 1 al 9 y el 18.
5

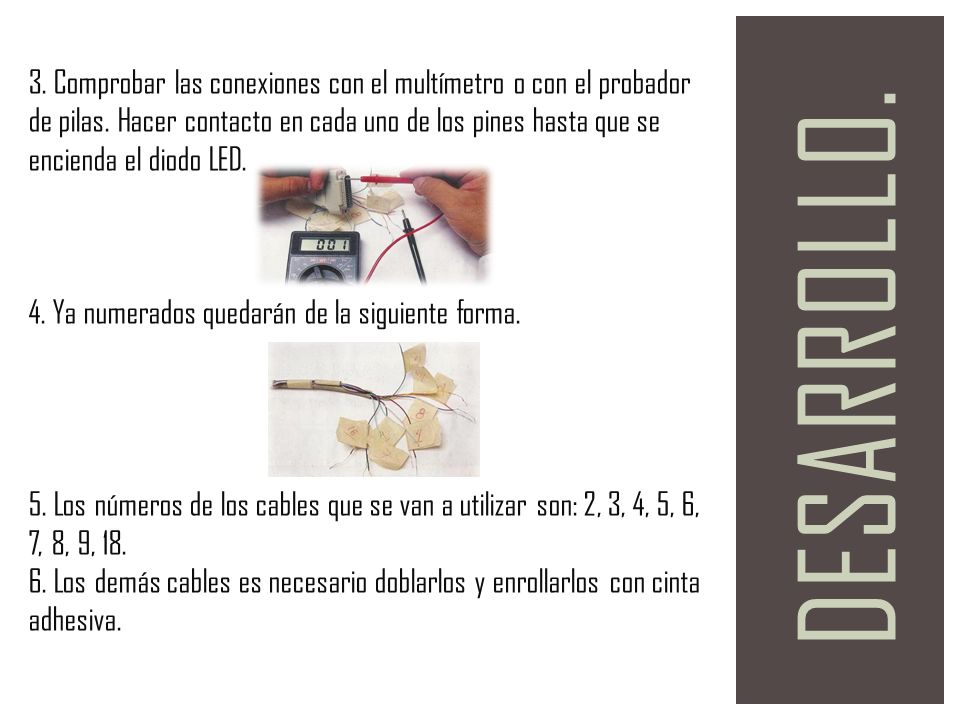

DESARROLLO. Preparación del cable de la impresora. El cable tendrá la función de comunicar el programa de computadora con la flauta. 1. Quitar la cubierta del extremo del cable LPT que va hacia la impresora para dejar los cables fuera de la conexión, después se usarán. 3. Comprobar las conexiones con el multímeto o con el probador de pilas. Hacer contacto en cada uno de los pines hasta que se encienda el diodo LED. 3. Comprobar las conexiones con el multímetro o con el probador de pilas. Hacer contacto en cada uno de los pines hasta que se encienda el diodo LED. 4. Ya numerados quedarán de la siguiente forma. 5. Los números de los cables que se van a utilizar son: 2, 3, 4, 5, 6, 7, 8, 9, 18. 6. Los demás cables es necesario doblarlos y enrollarlos con cinta adhesiva.
6

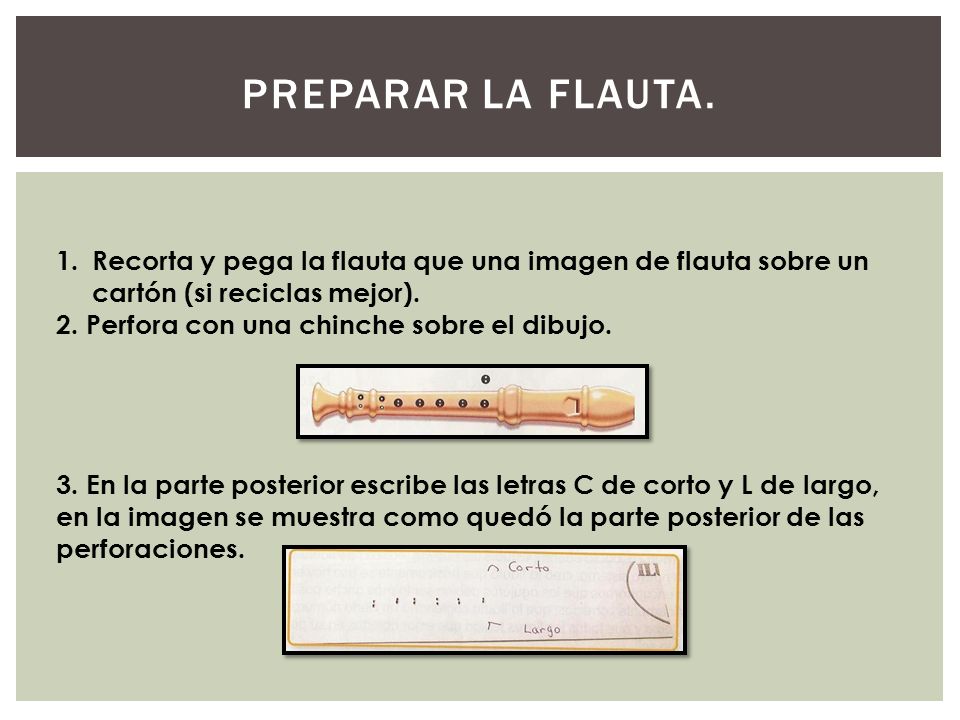

PREPARAR LA FLAUTA. 1.Recorta y pega la flauta que una imagen de flauta sobre un cartón (si reciclas mejor). 2. Perfora con una chinche sobre el dibujo. 3. En la parte posterior escribe las letras C de corto y L de largo, en la imagen se muestra como quedó la parte posterior de las perforaciones.
7

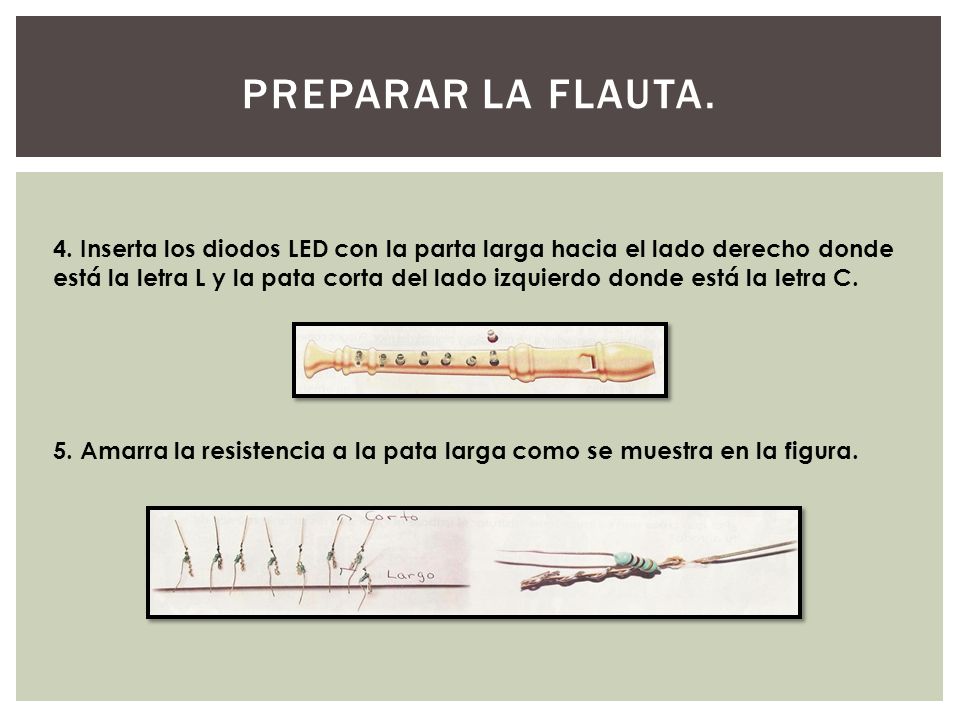

PREPARAR LA FLAUTA. 4. Inserta los diodos LED con la parta larga hacia el lado derecho donde está la letra L y la pata corta del lado izquierdo donde está la letra C. 5. Amarra la resistencia a la pata larga como se muestra en la figura.
8

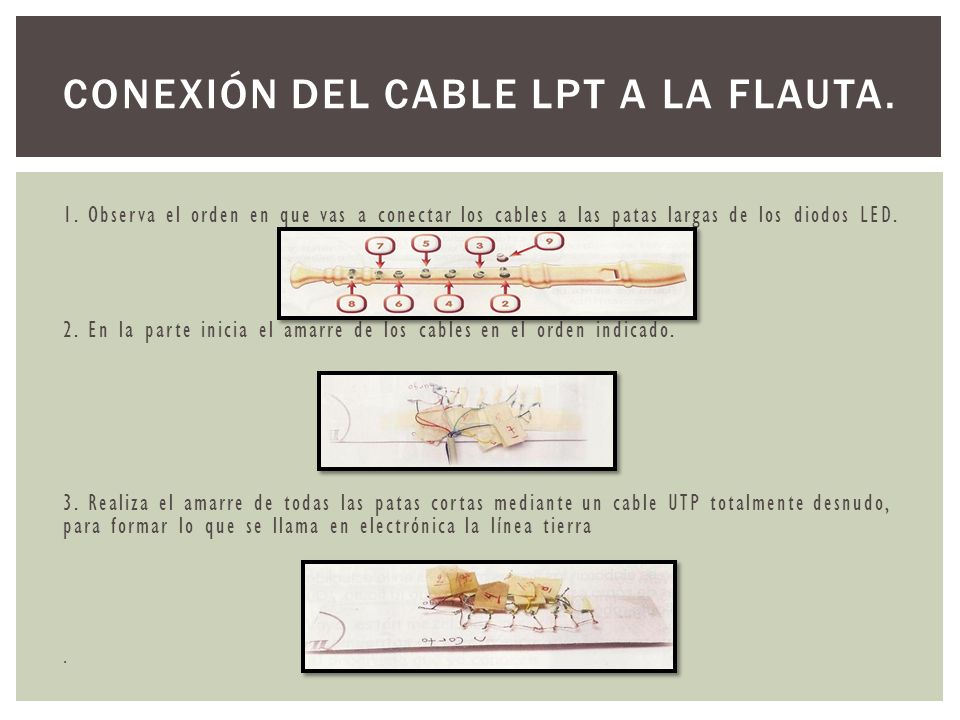

1. Observa el orden en que vas a conectar los cables a las patas largas de los diodos LED. 2. En la parte inicia el amarre de los cables en el orden indicado. 3. Realiza el amarre de todas las patas cortas mediante un cable UTP totalmente desnudo, para formar lo que se llama en electrónica la línea tierra. CONEXIÓN DEL CABLE LPT A LA FLAUTA.
9

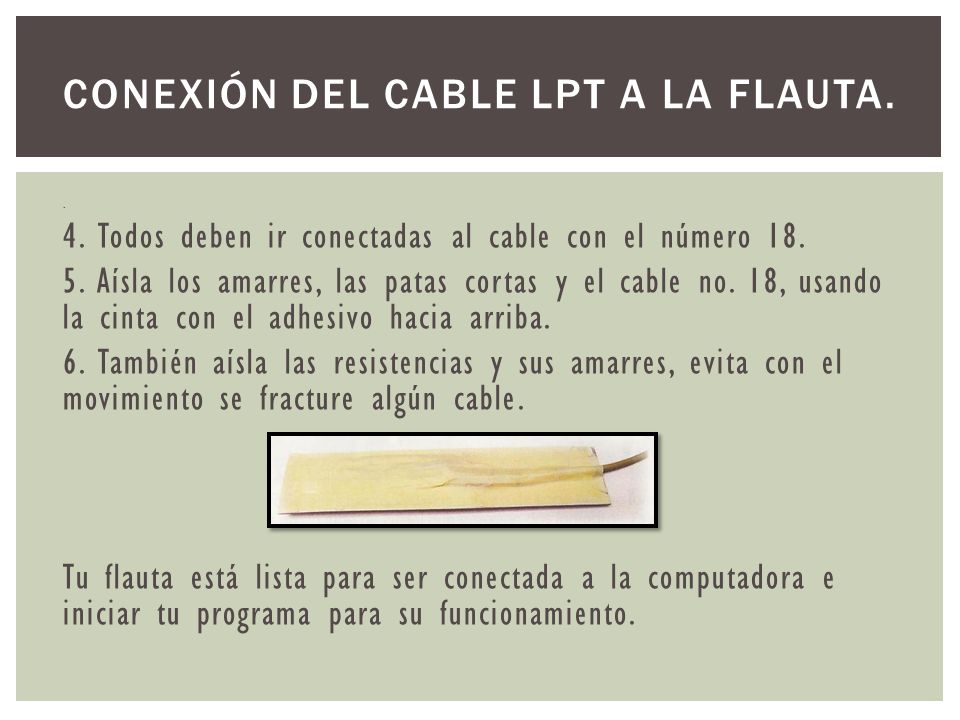

. 4. Todos deben ir conectadas al cable con el número 18. 5. Aísla los amarres, las patas cortas y el cable no. 18, usando la cinta con el adhesivo hacia arriba. 6. También aísla las resistencias y sus amarres, evita con el movimiento se fracture algún cable. Tu flauta está lista para ser conectada a la computadora e iniciar tu programa para su funcionamiento.. CONEXIÓN DEL CABLE LPT A LA FLAUTA.
10

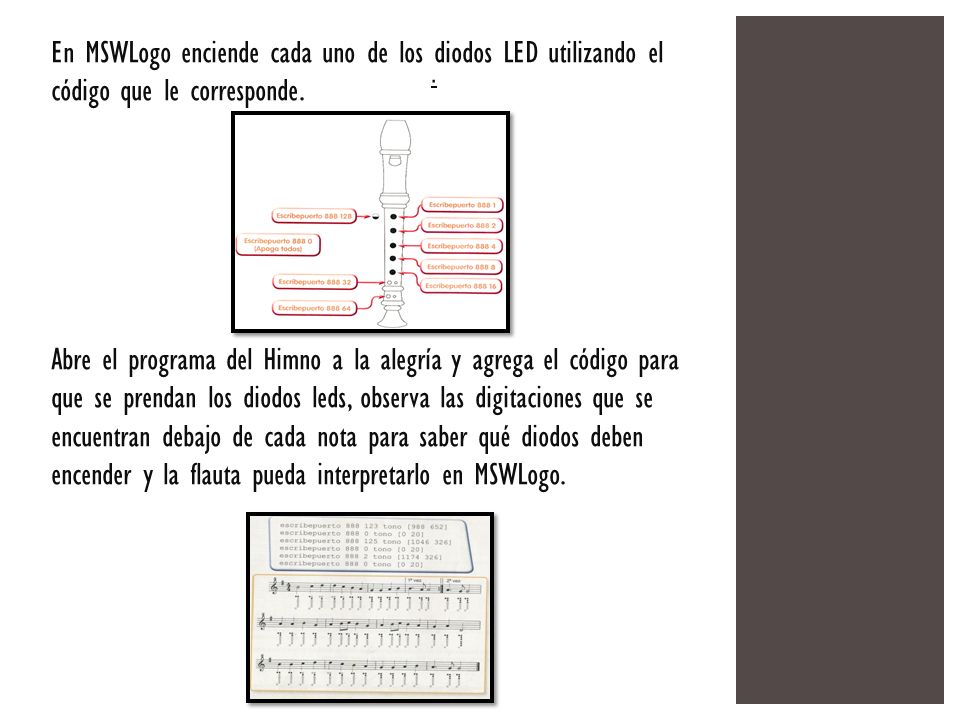

. En MSWLogo enciende cada uno de los diodos LED utilizando el código que le corresponde. Abre el programa del Himno a la alegría y agrega el código para que se prendan los diodos leds, observa las digitaciones que se encuentran debajo de cada nota para saber qué diodos deben encender y la flauta pueda interpretarlo en MSWLogo.
