1 Instituto de Energía Solar Universidad Politécnica de Madrid
BOMBEO FOTOVOLTAICO DE ALTA POTENCIA PARA APLICACIONES PRODUCTIVAS DE RIEGO Luis Narvarte Instituto de Energía Solar Universidad Politécnica de Madrid

2 ANTECEDENTES Única alternativa para algunos cultivos:
El coste eléctrico para agricultores y Comunidades de Regantes: FENACORE : incremento de costes 627% % 40% - 50% del total de costes de producción 2º consumidor eléctrico en España Única alternativa para algunos cultivos: Remolacha – 2017 Mercado Potencial: Sur de Europa: 14 millones Ha -16GW – M€ Norte de África (Red + diesel): 1,5GW – M€

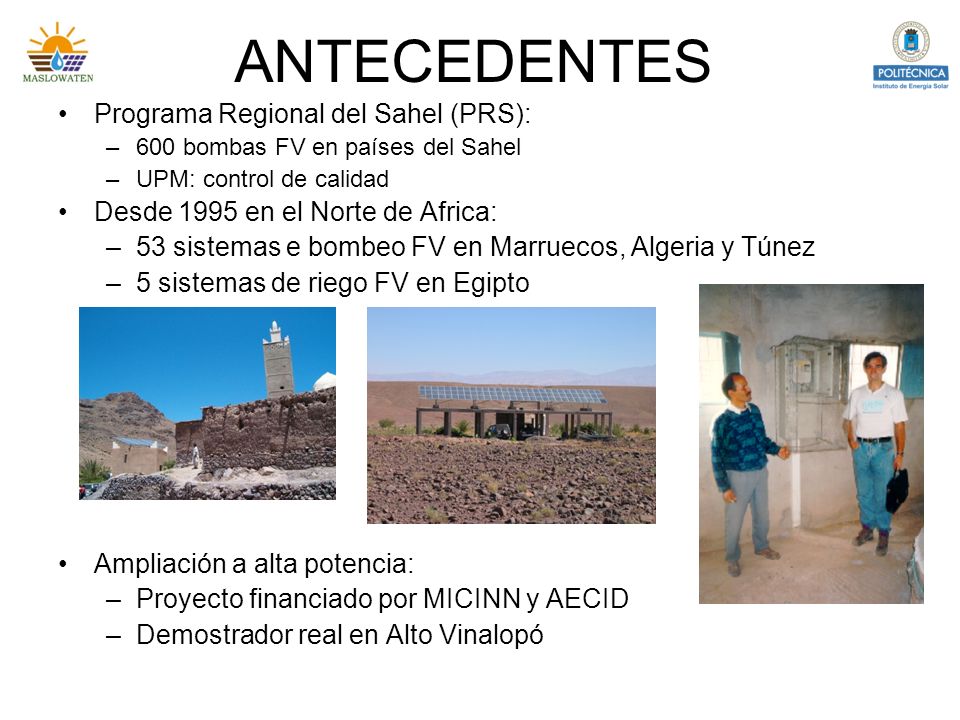

3 ANTECEDENTES Programa Regional del Sahel (PRS):
600 bombas FV en países del Sahel UPM: control de calidad Desde 1995 en el Norte de Africa: 53 sistemas e bombeo FV en Marruecos, Algeria y Túnez 5 sistemas de riego FV en Egipto Ampliación a alta potencia: Proyecto financiado por MICINN y AECID Demostrador real en Alto Vinalopó

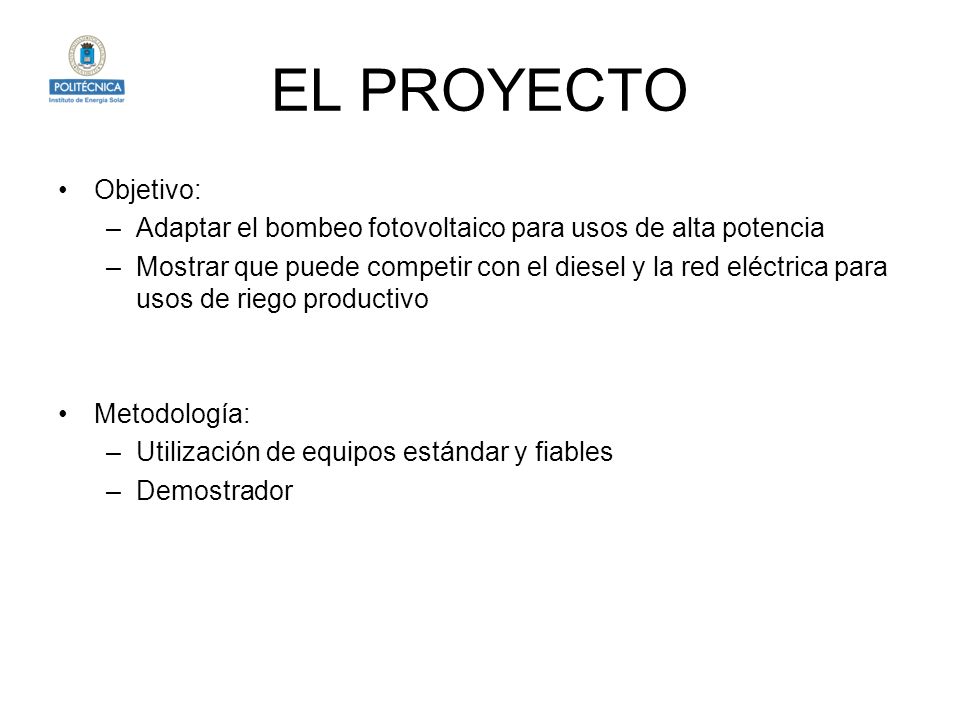

4 EL PROYECTO Objetivo: Adaptar el bombeo fotovoltaico para usos de alta potencia Mostrar que puede competir con el diesel y la red eléctrica para usos de riego productivo Metodología: Utilización de equipos estándar y fiables Demostrador

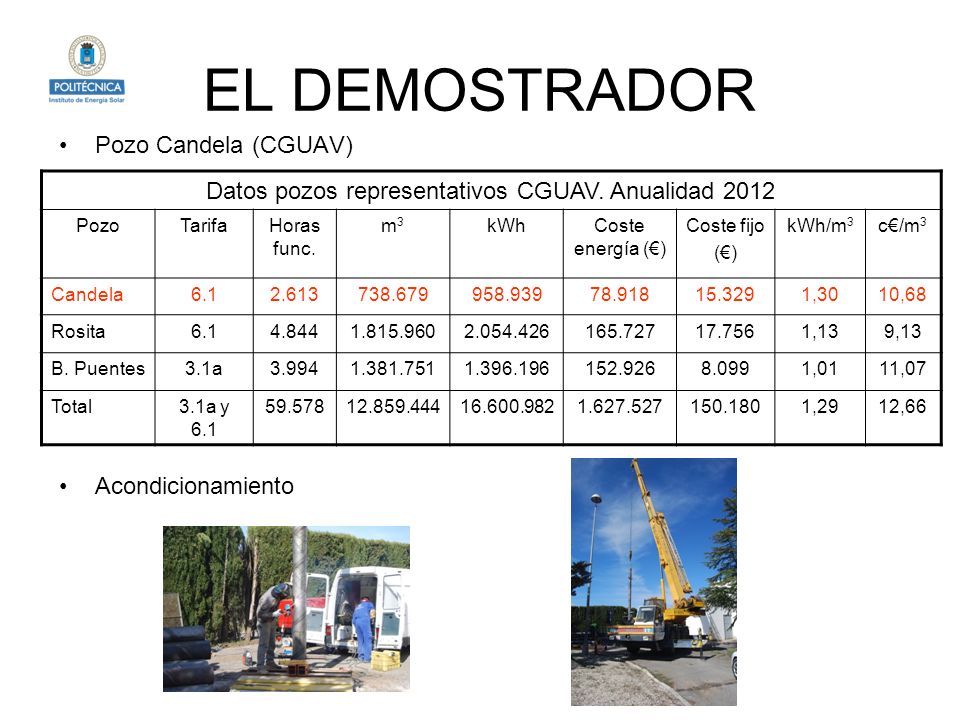

5 Datos pozos representativos CGUAV. Anualidad 2012
EL DEMOSTRADOR Pozo Candela (CGUAV) Datos pozos representativos CGUAV. Anualidad 2012 Pozo Tarifa Horas func. m3 kWh Coste energía (€) Coste fijo (€) kWh/m3 c€/m3 Candela 6.1 2.613 78.918 15.329 1,30 10,68 Rosita 4.844 17.756 1,13 9,13 B. Puentes 3.1a 3.994 8.099 1,01 11,07 Total 3.1a y 6.1 59.578 1,29 12,66 Acondicionamiento

6 EL DEMOSTRADOR Generador fotovoltaico: 20 kW sobre seguidor Módulos

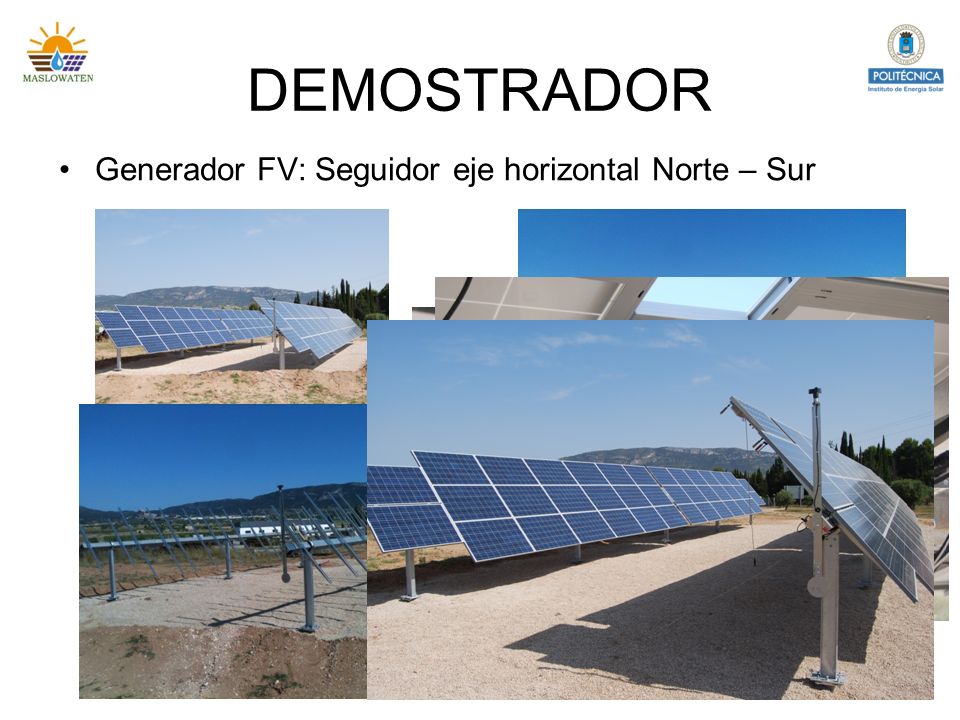

7 DEMOSTRADOR Generador FV: Seguidor eje horizontal Norte – Sur

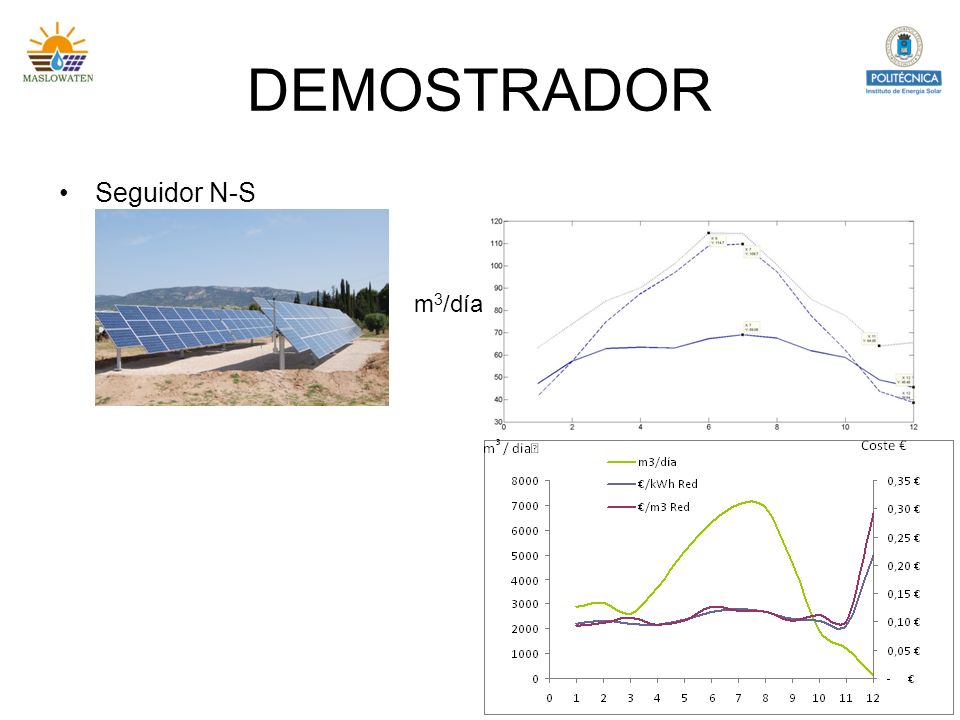

8 DEMOSTRADOR Seguidor N-S m3/día mes

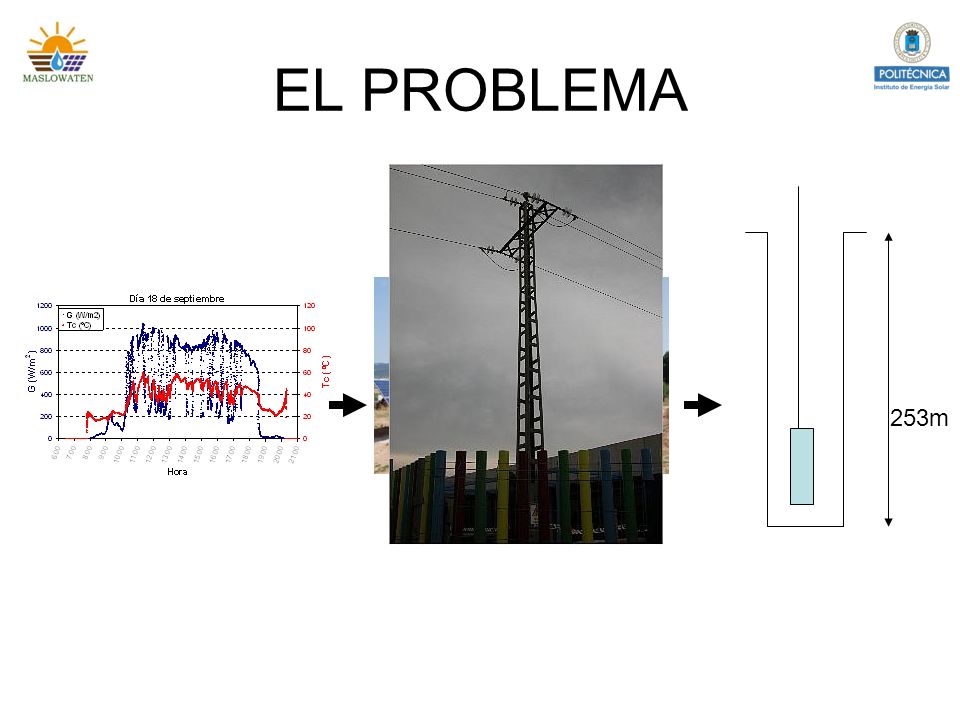

9 EL PROBLEMA 253m

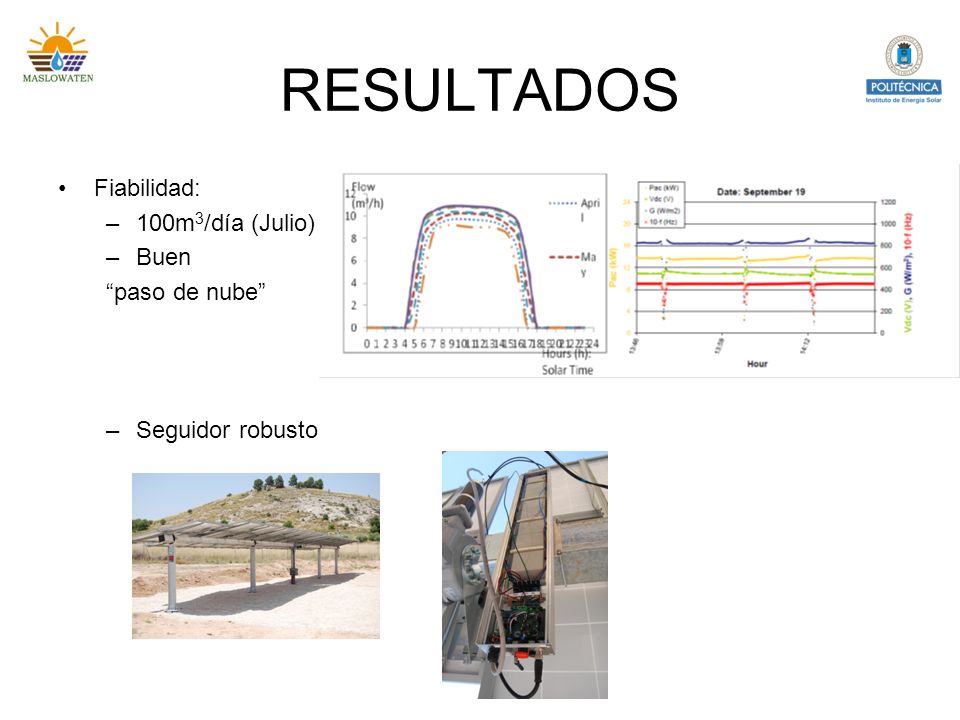

10 RESULTADOS Fiabilidad: 100m3/día (Julio) Buen “paso de nube”
Seguidor robusto

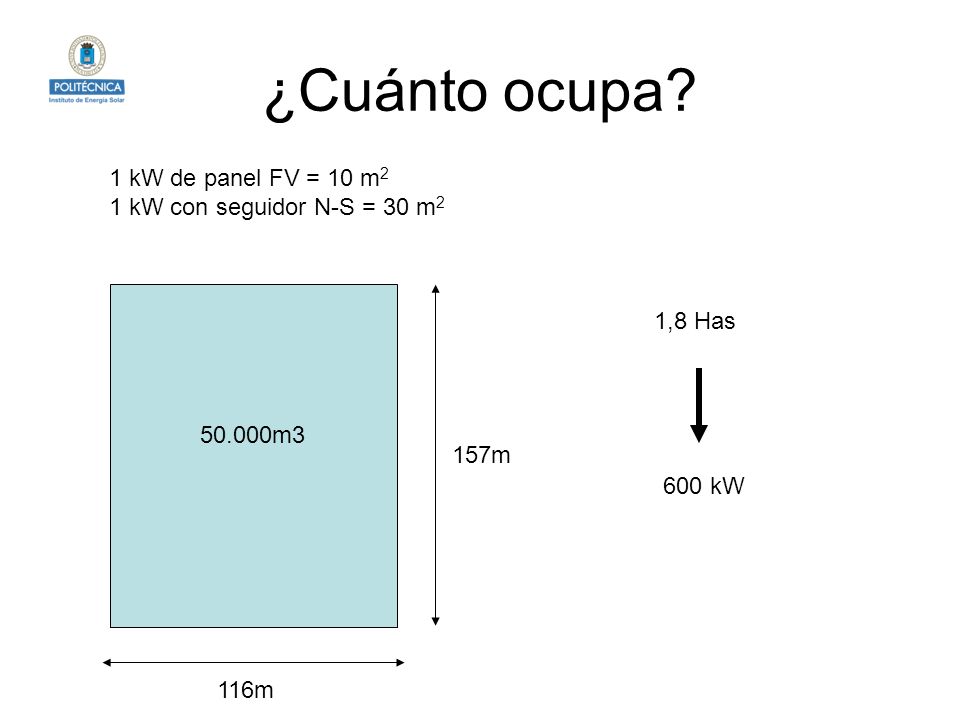

11 ¿Cuánto ocupa? 1 kW de panel FV = 10 m2 1 kW con seguidor N-S = 30 m2
1,8 Has 600 kW

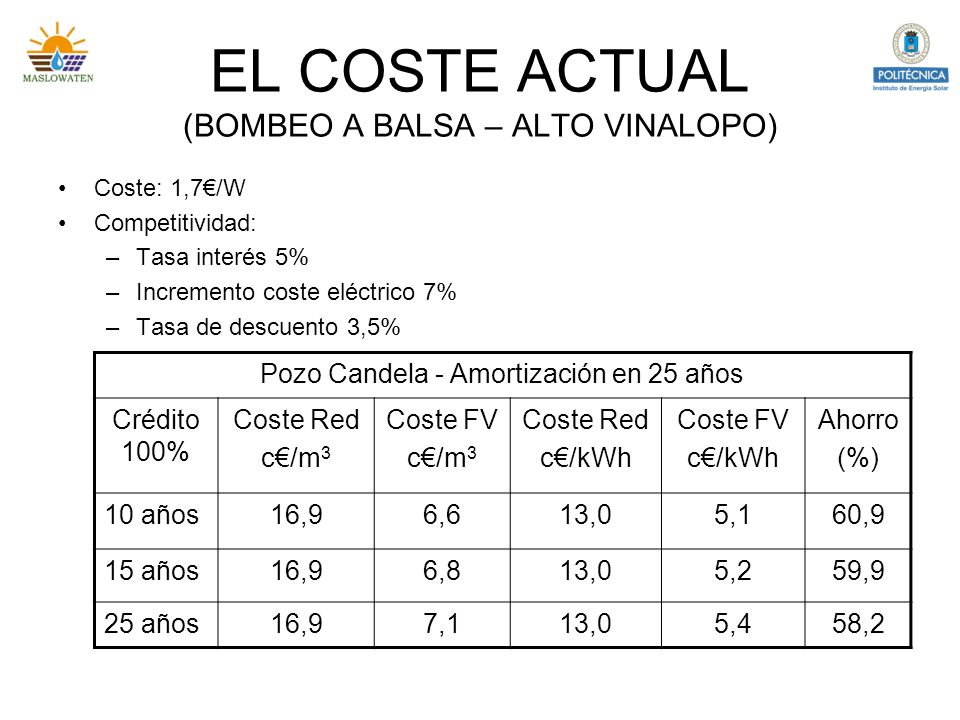

12 EL COSTE ACTUAL (BOMBEO A BALSA – ALTO VINALOPO)
Coste: 1,7€/W Competitividad: Tasa interés 5% Incremento coste eléctrico 7% Tasa de descuento 3,5% Pozo Candela - Amortización en 25 años Crédito 100% Coste Red c€/m3 Coste FV c€/kWh Ahorro (%) 10 años 16,9 6,6 13,0 5,1 60,9 15 años 6,8 5,2 59,9 25 años 7,1 5,4 58,2

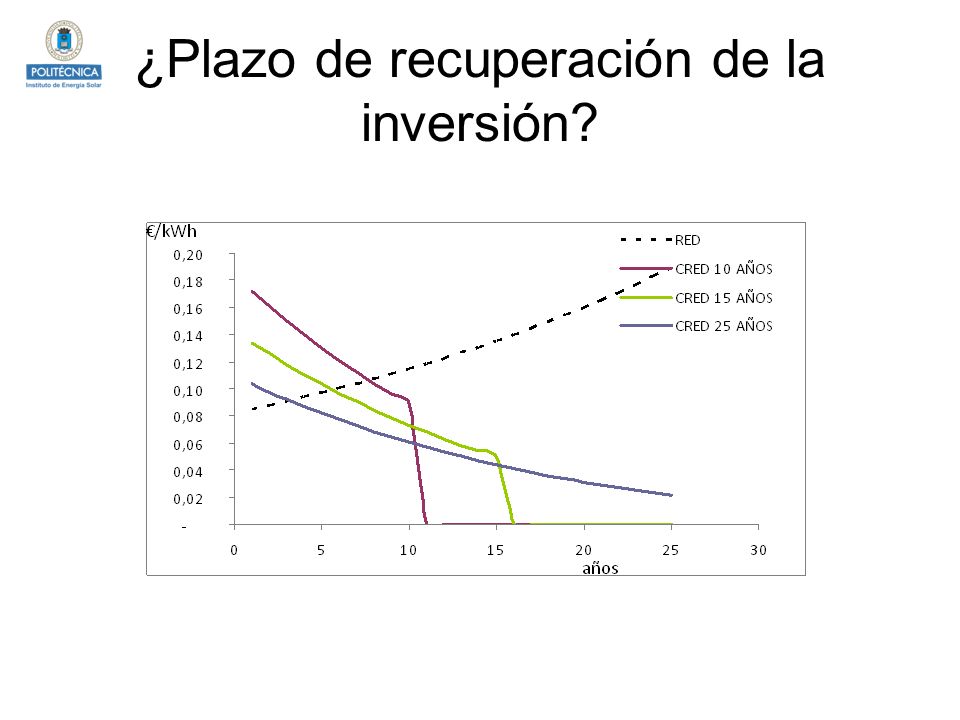

13 ¿Plazo de recuperación de la inversión?

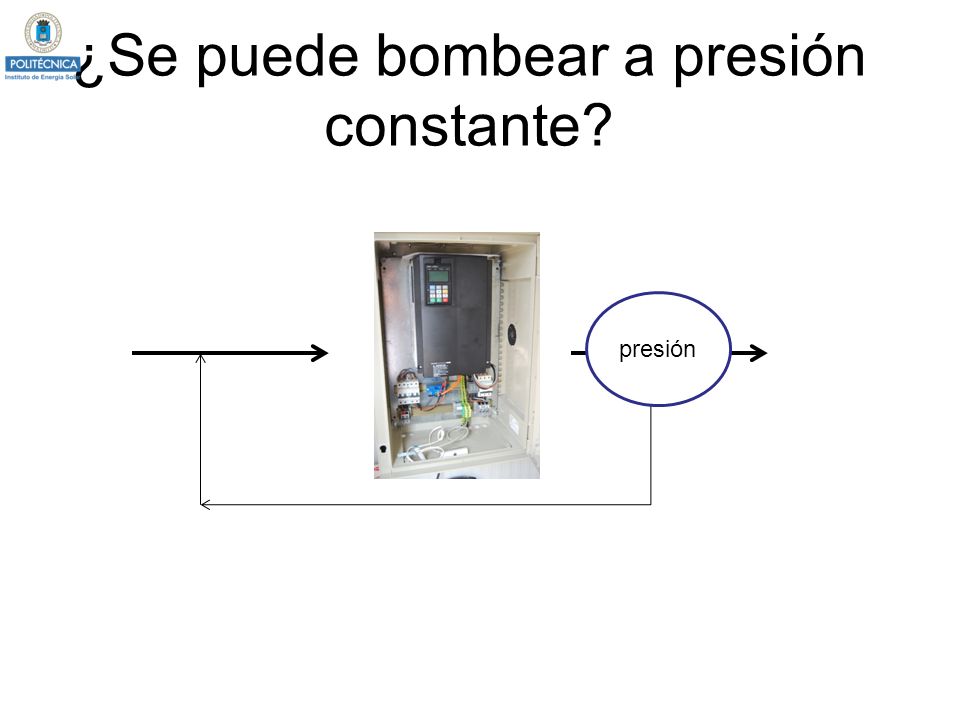

14 ¿Se puede bombear a presión constante?

15 Demostrador del Salar (Granada)
52 kWp

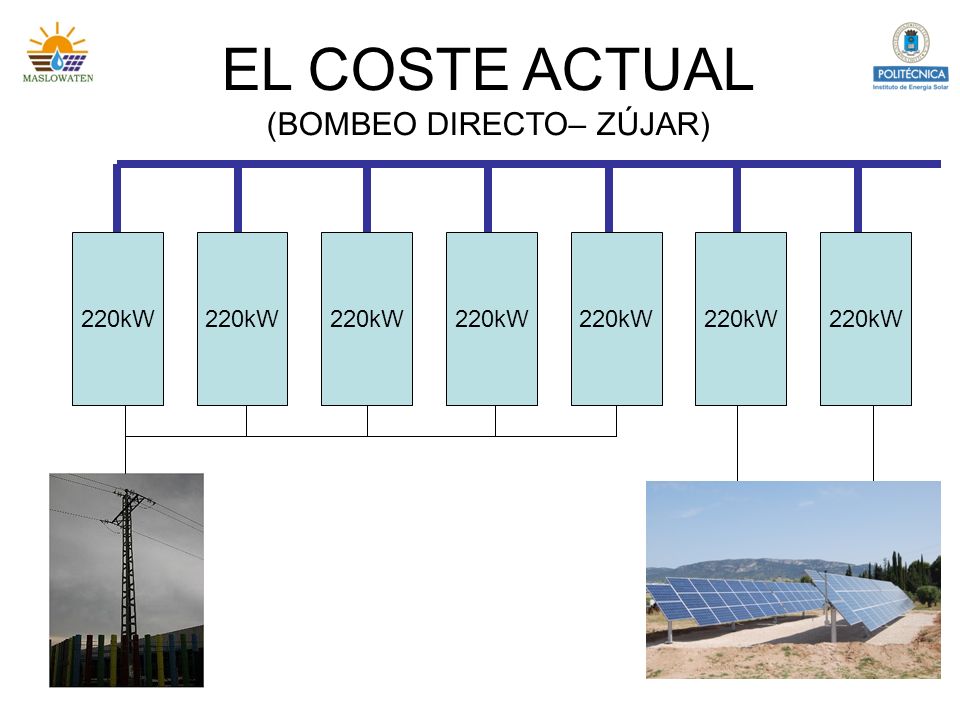

16 EL COSTE ACTUAL (BOMBEO DIRECTO– ZÚJAR)
220kW 220kW 220kW 220kW 220kW 220kW 220kW

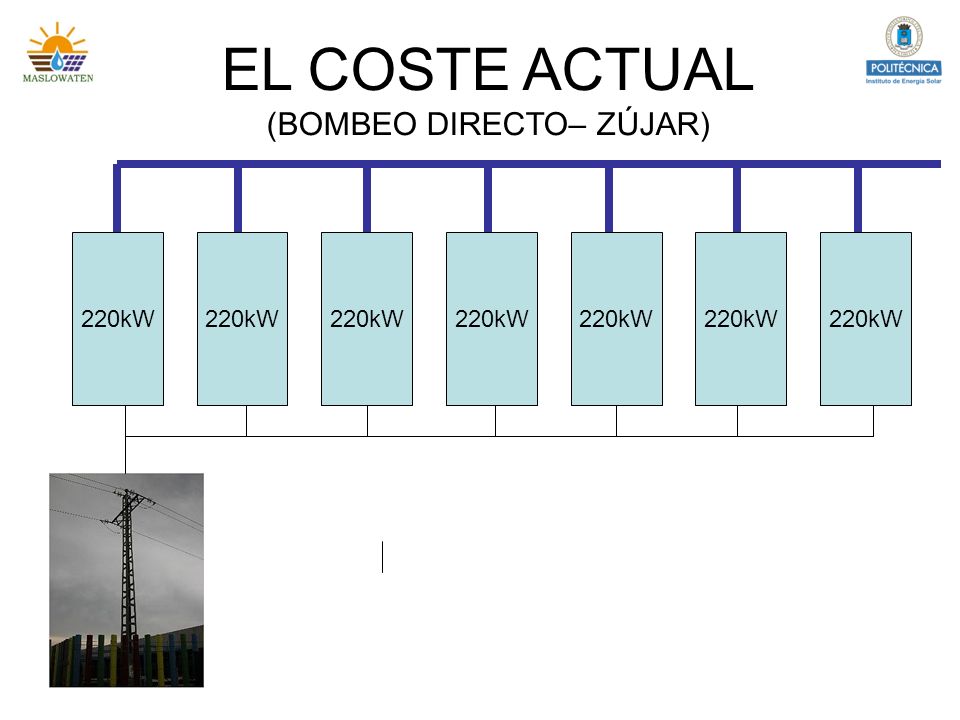

17 EL COSTE ACTUAL (BOMBEO DIRECTO– ZÚJAR)
220kW 220kW 220kW 220kW 220kW 220kW 220kW

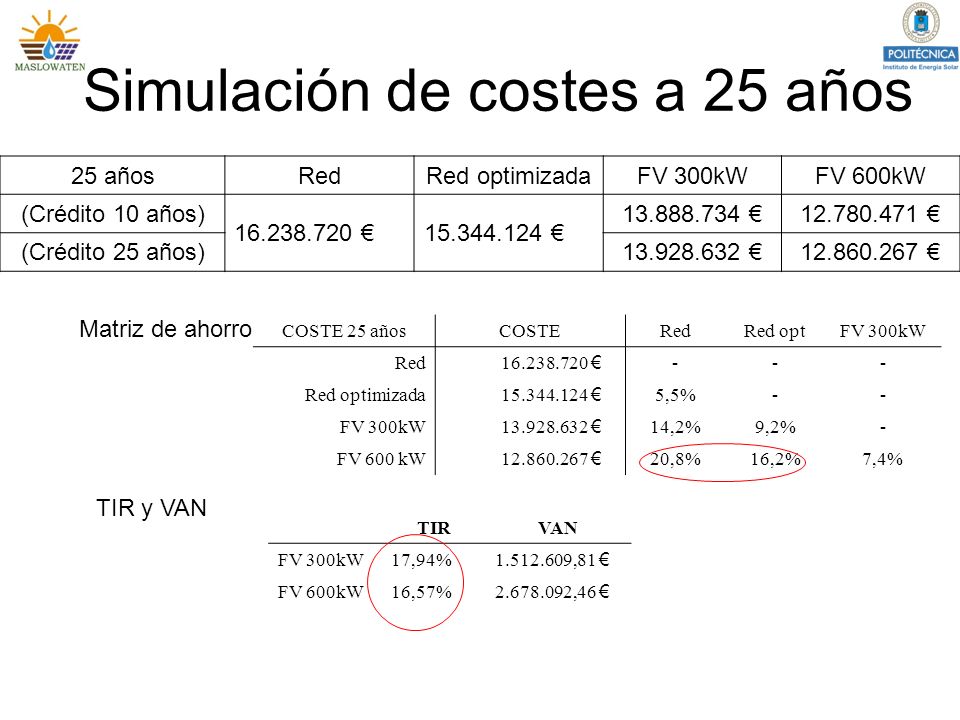

18 Simulación de costes a 25 años
Red Red optimizada FV 300kW FV 600kW (Crédito 10 años) € € € € (Crédito 25 años) € € Matriz de ahorro COSTE 25 años COSTE Red Red opt FV 300kW € - Red optimizada € 5,5% € 14,2% 9,2% FV 600 kW € 20,8% 16,2% 7,4% TIR y VAN TIR VAN FV 300kW 17,94% ,81 € FV 600kW 16,57% ,46 €

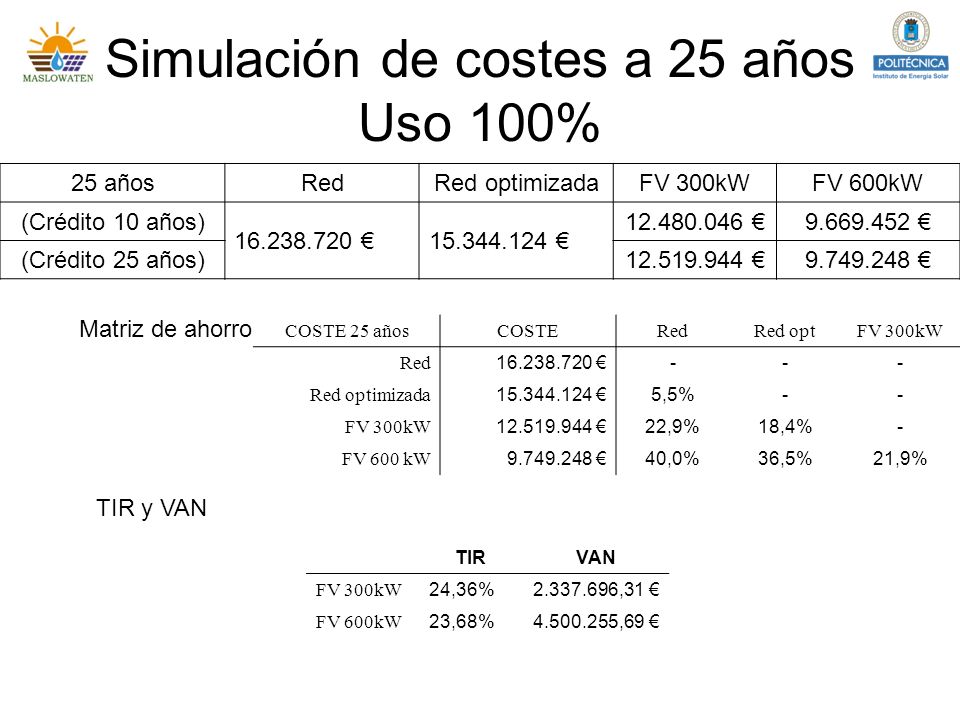

19 Simulación de costes a 25 años Uso 100%
Red Red optimizada FV 300kW FV 600kW (Crédito 10 años) € € € € (Crédito 25 años) € € Matriz de ahorro COSTE 25 años COSTE Red Red opt FV 300kW € - Red optimizada € 5,5% € 22,9% 18,4% FV 600 kW € 40,0% 36,5% 21,9% TIR y VAN TIR VAN FV 300kW 24,36% ,31 € FV 600kW 23,68% ,69 €

20 MASLOWATEN MArket uptake of an innovative irrigation Solution based on LOW WATer-ENergy consumption H2020 PROGRAM

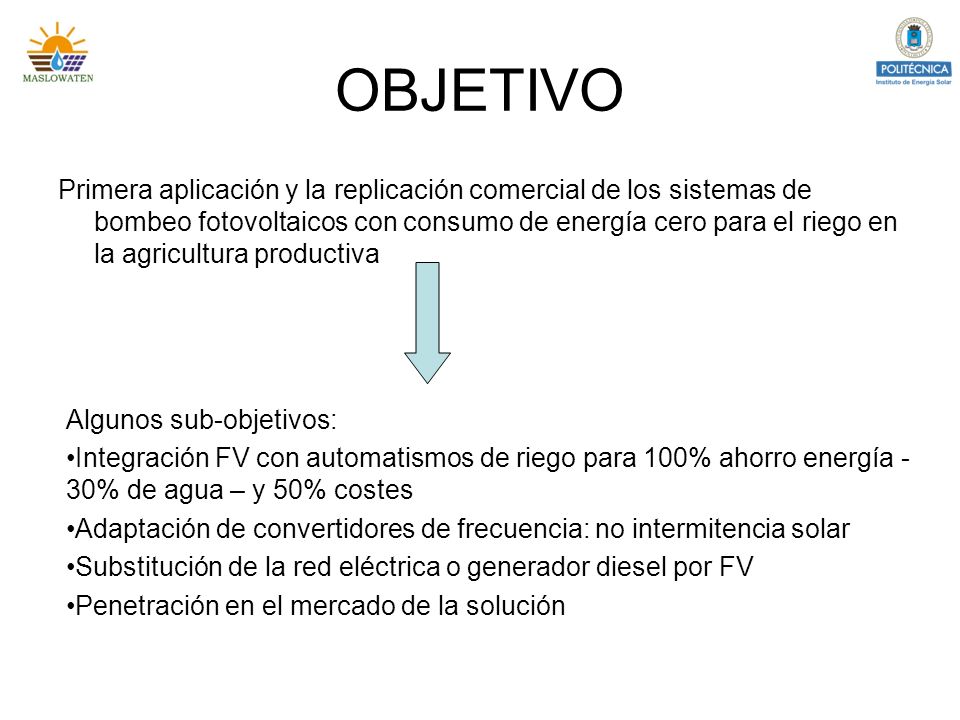

21 OBJETIVO Primera aplicación y la replicación comercial de los sistemas de bombeo fotovoltaicos con consumo de energía cero para el riego en la agricultura productiva Algunos sub-objetivos: Integración FV con automatismos de riego para 100% ahorro energía - 30% de agua – y 50% costes Adaptación de convertidores de frecuencia: no intermitencia solar Substitución de la red eléctrica o generador diesel por FV Penetración en el mercado de la solución El objetivo responde a una de las prioridades principales de la EIP Water

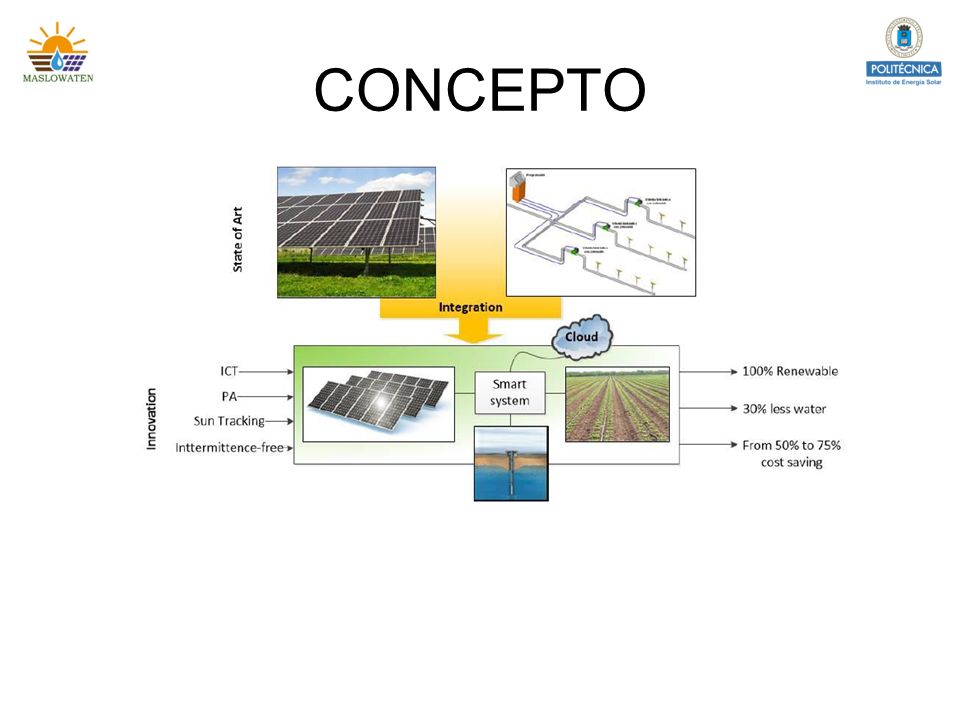

22 CONCEPTO El concepto de la solución es:
Hemos desarrollado bombeo fotovoltaico de alta potencia a TRL5 Hay soluciones de smart irrigation para reducir el consumo de agua. Queremos integrar ambos desarrollos a TRL 9 implementando las soluciones ICT necesarias para tener un producto que reduzca en un 30% el consumo de agua, que ahorre el 100% de electricidad convencional sustituyéndola por renovable, y a un coste que permita entrar en el mercado mencionado anteriormente.

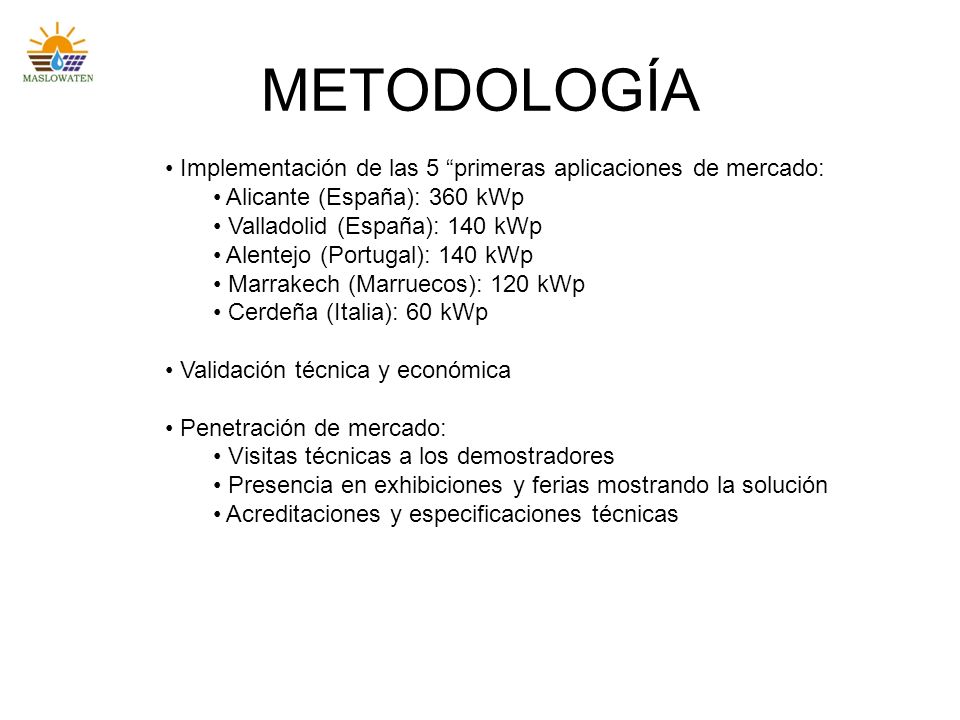

23 METODOLOGÍA Implementación de las 5 “primeras aplicaciones de mercado:
Alicante (España): 360 kWp Valladolid (España): 140 kWp Alentejo (Portugal): 140 kWp Marrakech (Marruecos): 120 kWp Cerdeña (Italia): 60 kWp Validación técnica y económica Penetración de mercado: Visitas técnicas a los demostradores Presencia en exhibiciones y ferias mostrando la solución Acreditaciones y especificaciones técnicas El concepto de la solución es: Hemos desarrollado bombeo fotovoltaico de alta potencia a TRL5 Hay soluciones de smart irrigation para reducir el consumo de agua. Queremos integrar ambos desarrollos a TRL 9 implementando las soluciones ICT necesarias para tener un producto que reduzca en un 30% el consumo de agua, que ahorre el 100% de electricidad convencional sustituyéndola por renovable, y a un coste que permita entrar en el mercado mencionado anteriormente.

24 CONSORCIO Coordinador: Universidad Politécnica de Madrid (España)
Universidades: Universidad de Evora (Portugal) Universidad de Sassari (Italia) Socios tecnológicos: Martifer (Portugal) Caprari (Italia) Omron (Holanda) RKD (España) Komet (Austria) Domus (España) Progres (España) Usuarios finales: Elaia (Portugal) EIC (Euromediterráneo) AIMCRA (España) El concepto de la solución es: Hemos desarrollado bombeo fotovoltaico de alta potencia a TRL5 Hay soluciones de smart irrigation para reducir el consumo de agua. Queremos integrar ambos desarrollos a TRL 9 implementando las soluciones ICT necesarias para tener un producto que reduzca en un 30% el consumo de agua, que ahorre el 100% de electricidad convencional sustituyéndola por renovable, y a un coste que permita entrar en el mercado mencionado anteriormente.

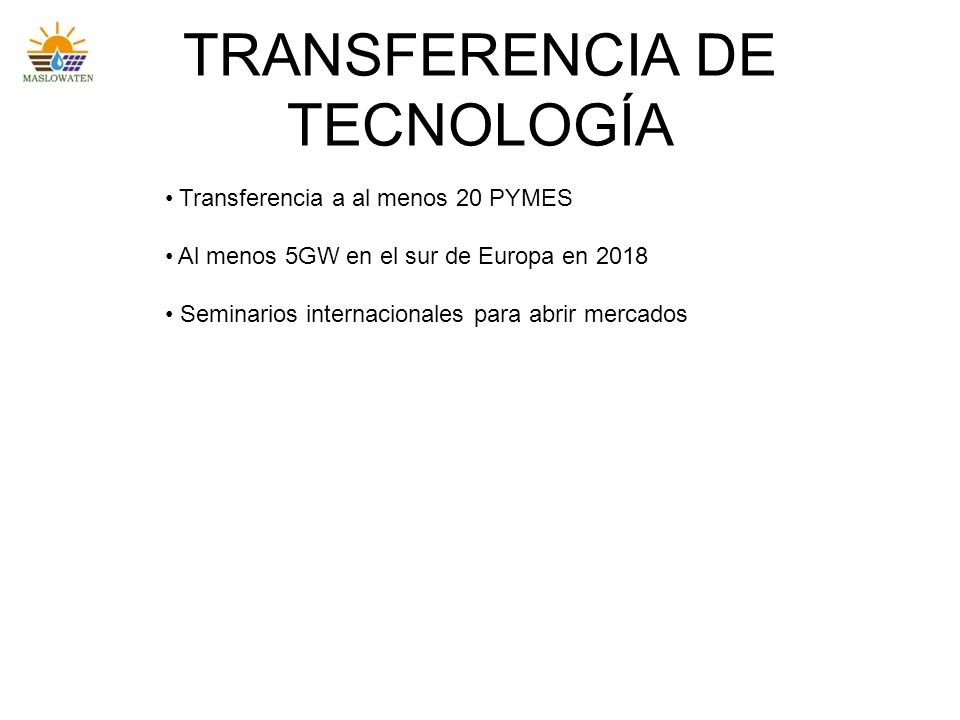

25 TRANSFERENCIA DE TECNOLOGÍA
Transferencia a al menos 20 PYMES Al menos 5GW en el sur de Europa en 2018 Seminarios internacionales para abrir mercados El concepto de la solución es: Hemos desarrollado bombeo fotovoltaico de alta potencia a TRL5 Hay soluciones de smart irrigation para reducir el consumo de agua. Queremos integrar ambos desarrollos a TRL 9 implementando las soluciones ICT necesarias para tener un producto que reduzca en un 30% el consumo de agua, que ahorre el 100% de electricidad convencional sustituyéndola por renovable, y a un coste que permita entrar en el mercado mencionado anteriormente.

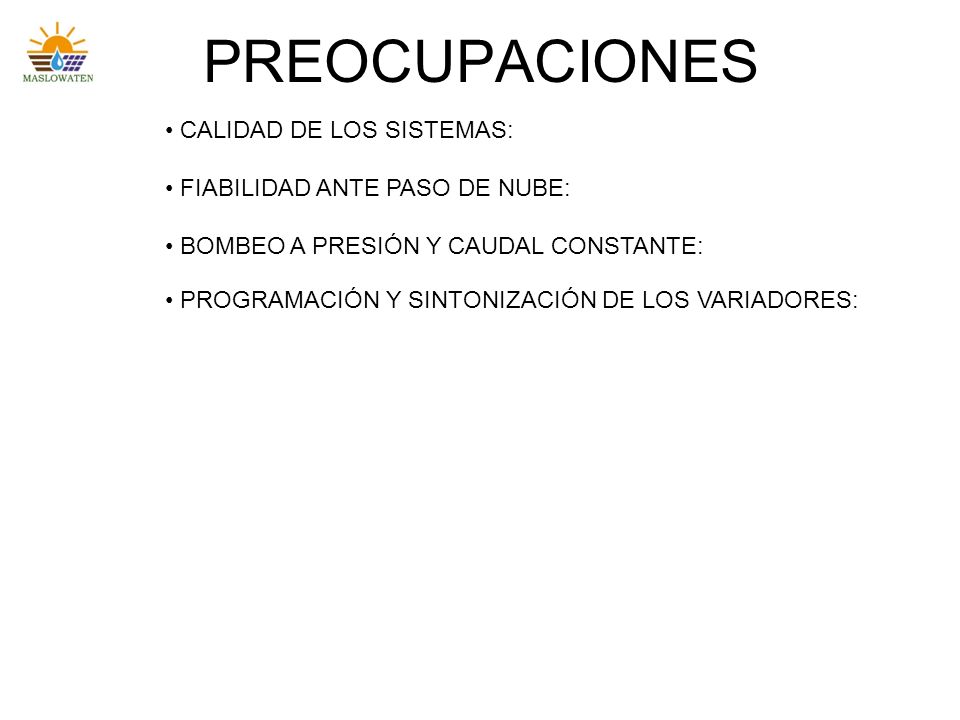

26 PREOCUPACIONES CALIDAD DE LOS SISTEMAS: FIABILIDAD ANTE PASO DE NUBE:
BOMBEO A PRESIÓN Y CAUDAL CONSTANTE: PROGRAMACIÓN Y SINTONIZACIÓN DE LOS VARIADORES: El concepto de la solución es: Hemos desarrollado bombeo fotovoltaico de alta potencia a TRL5 Hay soluciones de smart irrigation para reducir el consumo de agua. Queremos integrar ambos desarrollos a TRL 9 implementando las soluciones ICT necesarias para tener un producto que reduzca en un 30% el consumo de agua, que ahorre el 100% de electricidad convencional sustituyéndola por renovable, y a un coste que permita entrar en el mercado mencionado anteriormente.
