Santiago de Chile, oct. – nov. de 2006 Instituto Nacional de Estadística, Geografía e Informática Dirección General de Geografía Datos Espaciales (Parte Dos)
3

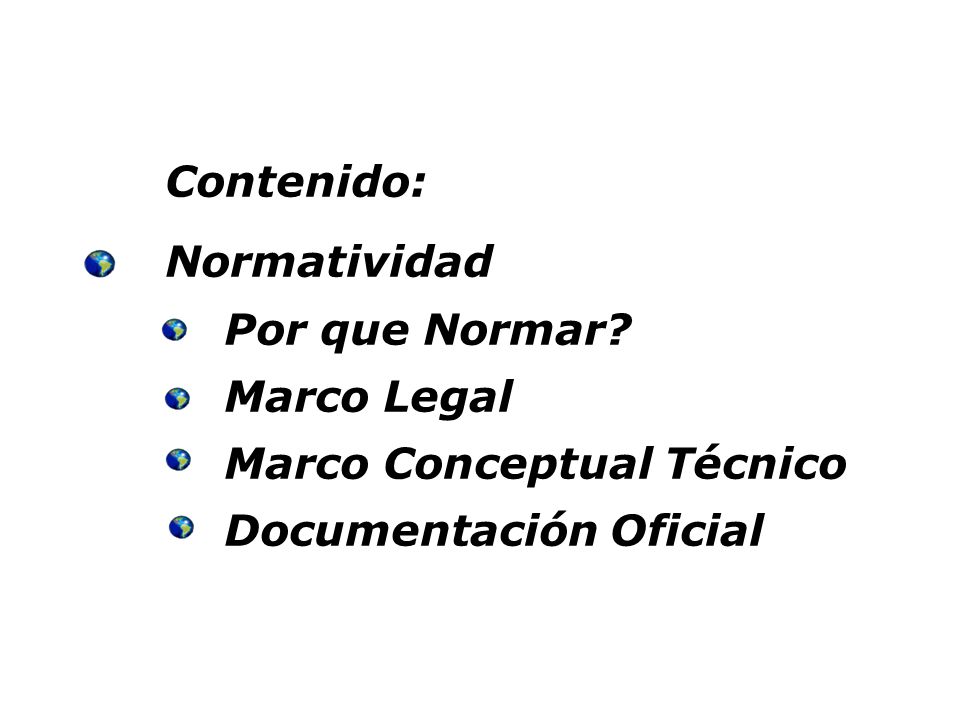

Contenido: Normatividad Por que Normar? Marco Legal Marco Conceptual Técnico Documentación Oficial
4
Que es la Normalización? Qué significa Normalizar”?! – Lograr que los Datos sean un lenguaje común a través de Normas y Especificaciones. Efectos de la normalización: Reducción de los costos por la eliminación de duplicación y retrabajo de los datos, Mejora en la exactitud de los datos compartidos, Mejora en la interoperabilidad de los datos Mejora en la re-usabilidad de los datos.
5

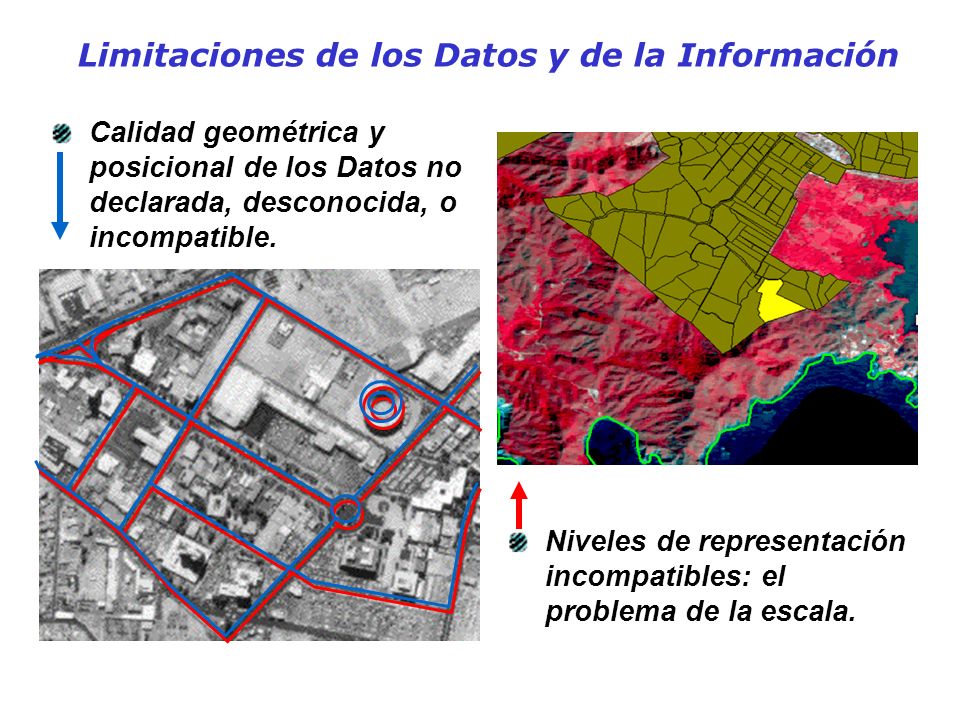

Calidad geométrica y posicional de los Datos no declarada, desconocida, o incompatible. Limitaciones de los Datos y de la Información Niveles de representación incompatibles: el problema de la escala.
6

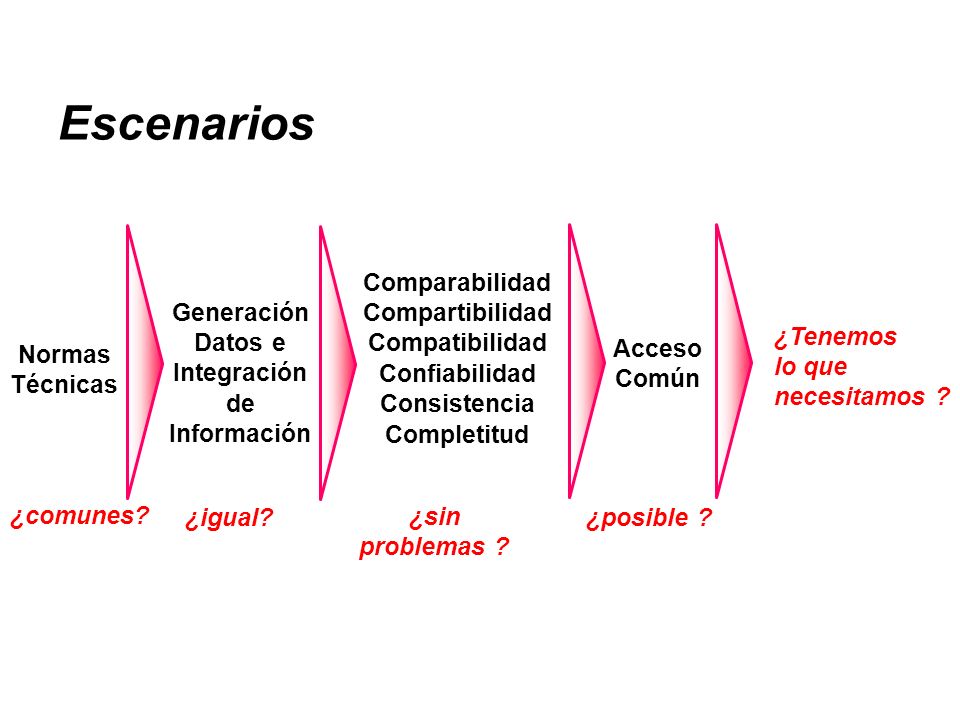

Comparabilidad Compartibilidad Compatibilidad Confiabilidad Consistencia Completitud Generación Datos e Integración de Información Acceso Común Normas Técnicas ¿comunes? ¿igual? ¿sin problemas ? ¿posible ? ¿Tenemos lo que necesitamos ? Escenarios
7

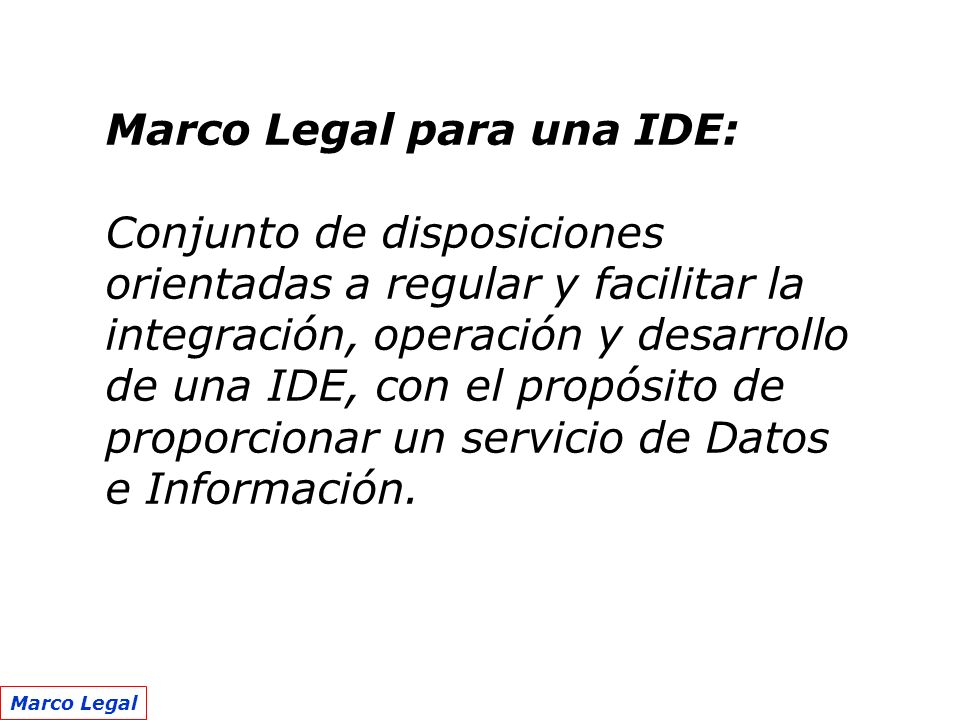

Marco Legal para una IDE: Conjunto de disposiciones orientadas a regular y facilitar la integración, operación y desarrollo de una IDE, con el propósito de proporcionar un servicio de Datos e Información. Marco Legal
8

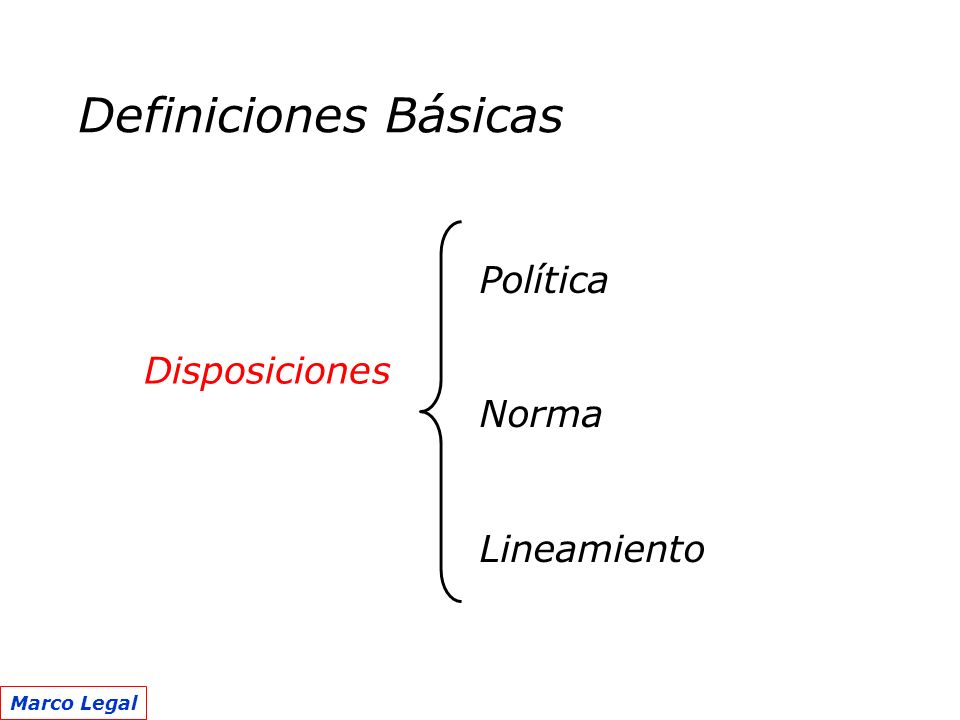

Disposiciones Política Norma Lineamiento Definiciones Básicas Marco Legal
9

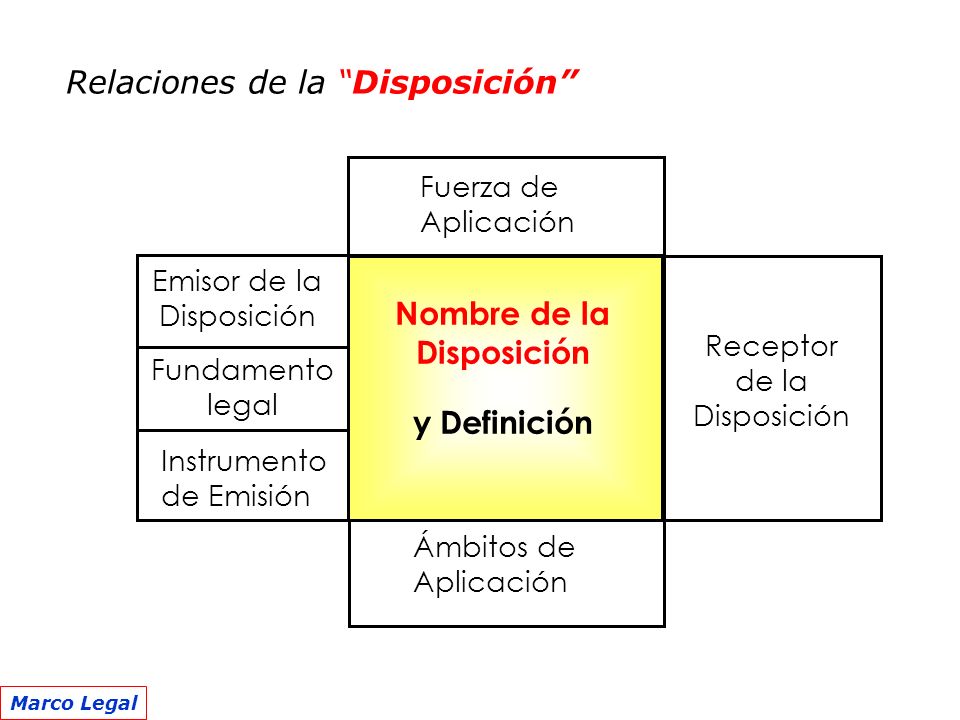

Nombre de la Disposición y Definición Emisor de la Disposición Receptor de la Disposición Instrumento de Emisión Fundamento legal Fuerza de Aplicación Ámbitos de Aplicación Relaciones de la “Disposición” Marco Legal
10

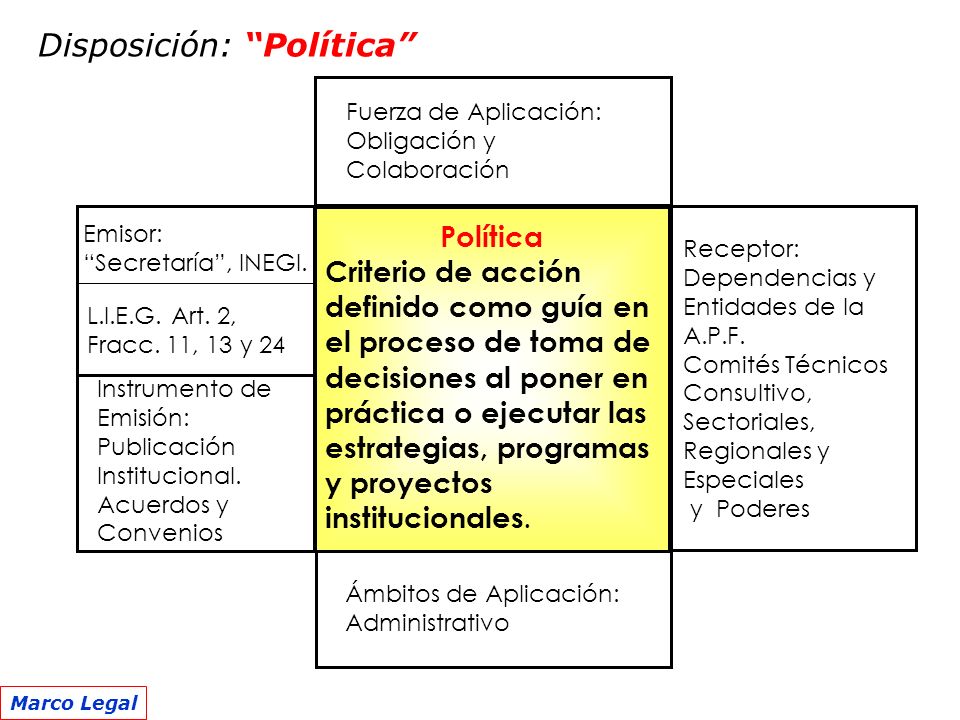

Política Criterio de acción definido como guía en el proceso de toma de decisiones al poner en práctica o ejecutar las estrategias, programas y proyectos institucionales. Emisor: “Secretaría”, INEGI. Receptor: Dependencias y Entidades de la A.P.F. Comités Técnicos Consultivo, Sectoriales, Regionales y Especiales y Poderes Instrumento de Emisión: Publicación Institucional. Acuerdos y Convenios L.I.E.G. Art. 2, Fracc. 11, 13 y 24 Fuerza de Aplicación: Obligación y Colaboración Ámbitos de Aplicación: Administrativo Disposición: “Política” Marco Legal
11

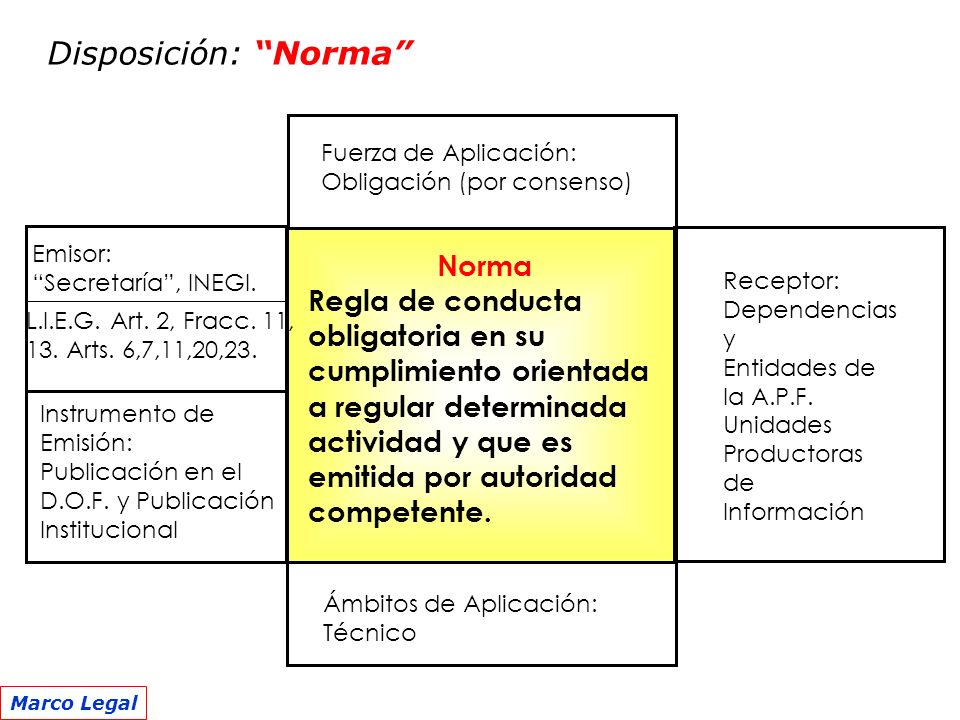

Norma Regla de conducta obligatoria en su cumplimiento orientada a regular determinada actividad y que es emitida por autoridad competente. Emisor: “Secretaría”, INEGI. Receptor: Dependencias y Entidades de la A.P.F. Unidades Productoras de Información Instrumento de Emisión: Publicación en el D.O.F. y Publicación Institucional L.I.E.G. Art. 2, Fracc. 11, 13. Arts. 6,7,11,20,23. Fuerza de Aplicación: Obligación (por consenso) Ámbitos de Aplicación: Técnico Disposición: “Norma” Marco Legal
12
Lineamiento Directriz que establece los términos, condiciones, límites, y características dentro de los cuales han de realizarse las actividades y tareas asignadas. Emisor: “Secretaría”, INEGI. Receptor: Dependencias y Entidades de la A.P.F. Entidades Federativas, Instituciones Sociales, Privadas y particulares Instrumento de Emisión: Publicación en el D.O.F. y Publicación Institucional L.I.E.G. Art. 22, Fracc. II, 11, 13 y 15-VII y 35 Fuerza de Aplicación: Obligación (por consenso, colaboración y convencimiento) Ámbitos de Aplicación: Administrativo Disposición: “Lineamiento” Marco Legal
13

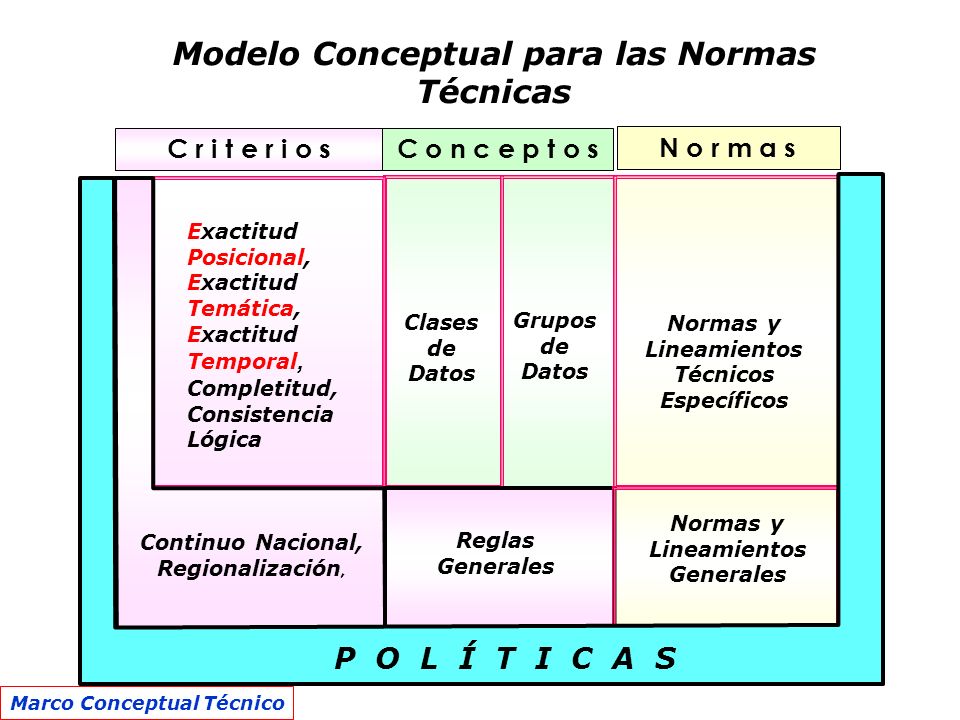

Modelo Conceptual para las Normas Técnicas Clases de Datos Grupos de Datos Exactitud Posicional, Exactitud Temática, Exactitud Temporal, Completitud, Consistencia Lógica C o n c e p t o s Reglas Generales N o r m a s Normas y Lineamientos Generales C r i t e r i o s Continuo Nacional, Regionalización, Normas y Lineamientos Técnicos Específicos P O L Í T I C A S Marco Conceptual Técnico
14

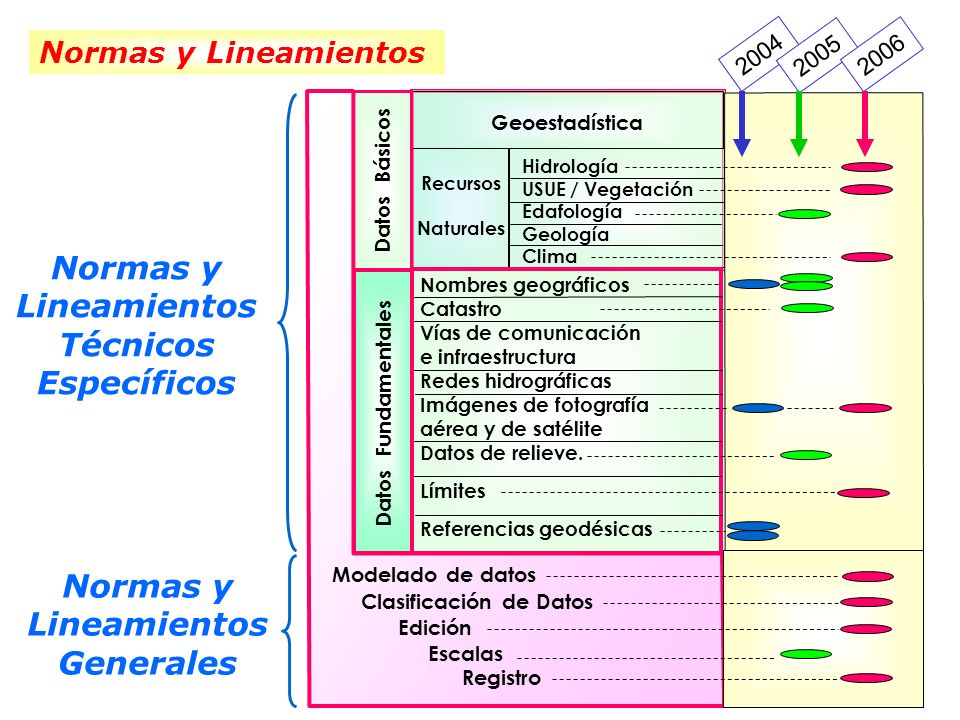

Recursos Naturales Geoestadística Hidrología USUE / Vegetación Edafología Geología Clima Datos Básicos Nombres geográficos Catastro Vías de comunicación e infraestructura Redes hidrográficas Imágenes de fotografía aérea y de satélite Datos de relieve. Límites Referencias geodésicas Datos Fundamentales Escalas Edición Clasificación de Datos Modelado de datos Registro Normas y Lineamientos Técnicos Específicos Normas y Lineamientos Generales 2004 2005 2006 Normas y Lineamientos
15
Aplicación Institucional y Externa Orden y Congruencia en Datos Geoespaciales para Manejo Integral Especificaciones Numéricas de Exactitud Posicional de Modelos de Datos Dimensiones Mínimas Escalas Divisiones Cartográficas Etc. Archivos Gráficos Vector Contenedores Grupo de Redes Hidrográficas Grupo de Vías de Comunicación y Rasgos Planimétricos Etc. Documentos Descriptivos. (Norma Ejecutiva, Mandatoria) Normas Técnicas Marco Conceptual Técnico
16

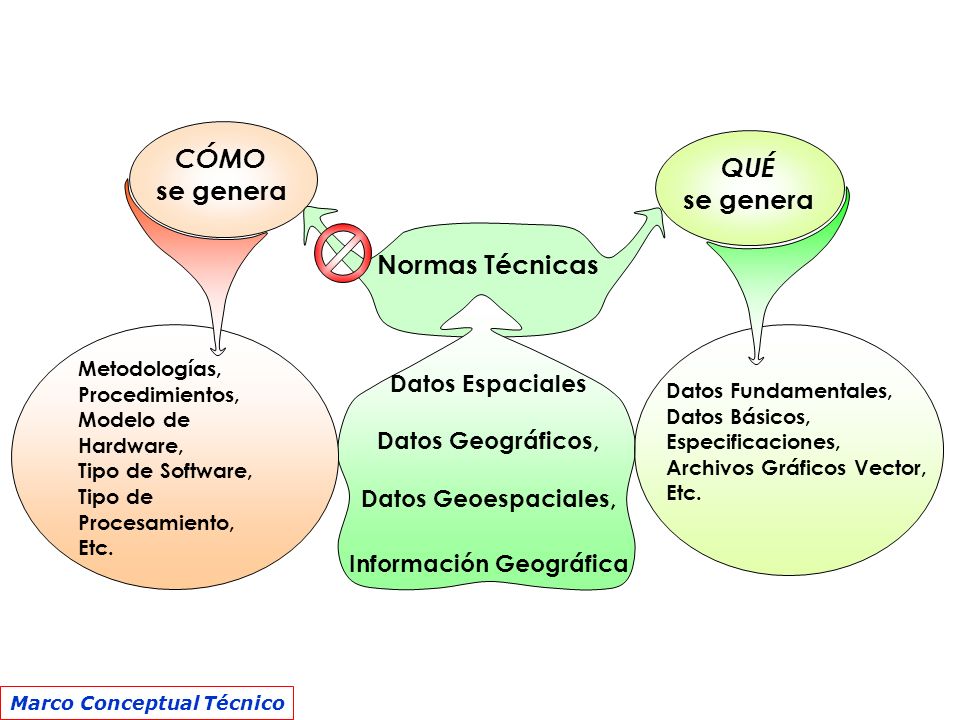

Normas Técnicas Datos Espaciales Datos Geográficos, Datos Geoespaciales, Información Geográfica CÓMO se genera Metodologías, Procedimientos, Modelo de Hardware, Tipo de Software, Tipo de Procesamiento, Etc. Datos Fundamentales, Datos Básicos, Especificaciones, Archivos Gráficos Vector, Etc. QUÉ se genera Marco Conceptual Técnico
17

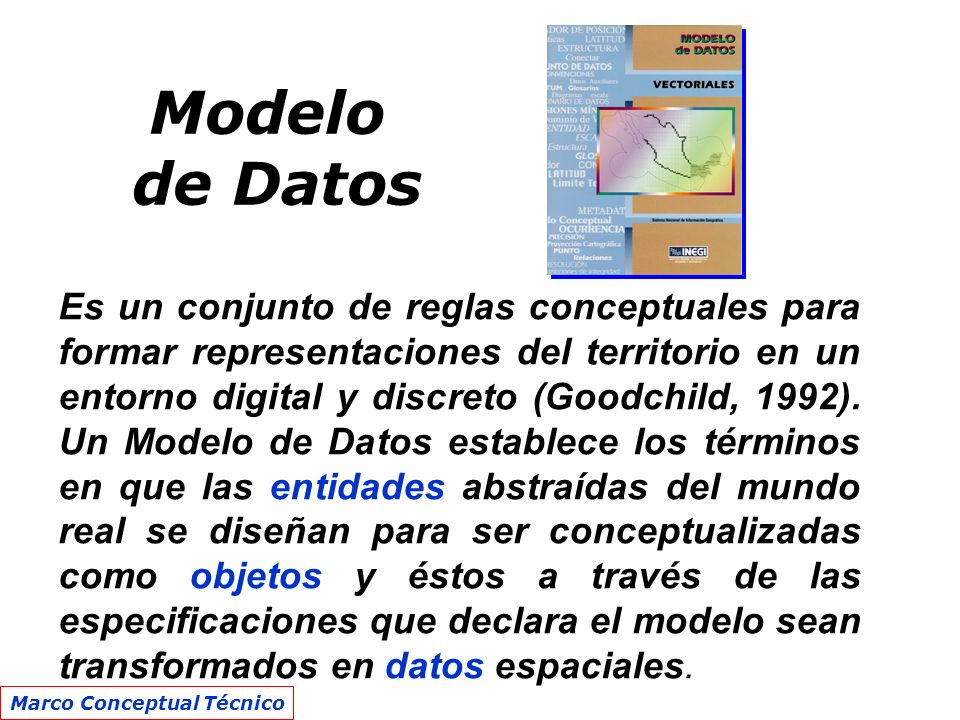

Es un conjunto de reglas conceptuales para formar representaciones del territorio en un entorno digital y discreto (Goodchild, 1992). Un Modelo de Datos establece los términos en que las entidades abstraídas del mundo real se diseñan para ser conceptualizadas como objetos y éstos a través de las especificaciones que declara el modelo sean transformados en datos espaciales. Modelo de Datos Marco Conceptual Técnico
18

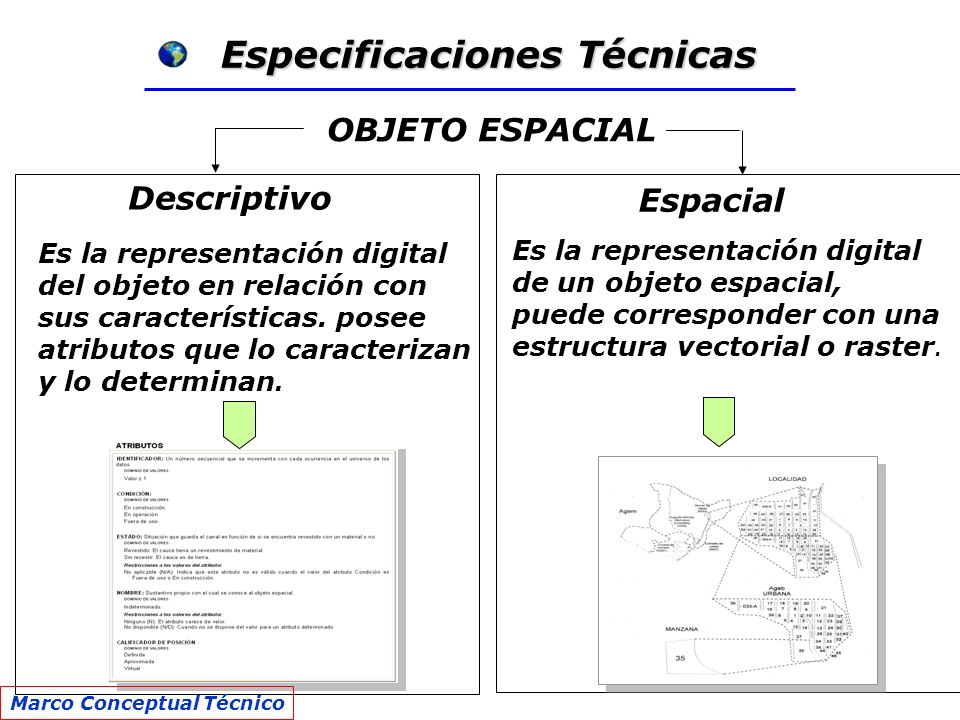

OBJETO ESPACIAL Es la representación digital del objeto en relación con sus características. posee atributos que lo caracterizan y lo determinan. Es la representación digital de un objeto espacial, puede corresponder con una estructura vectorial o raster. Espacial Descriptivo Especificaciones Técnicas Marco Conceptual Técnico
19

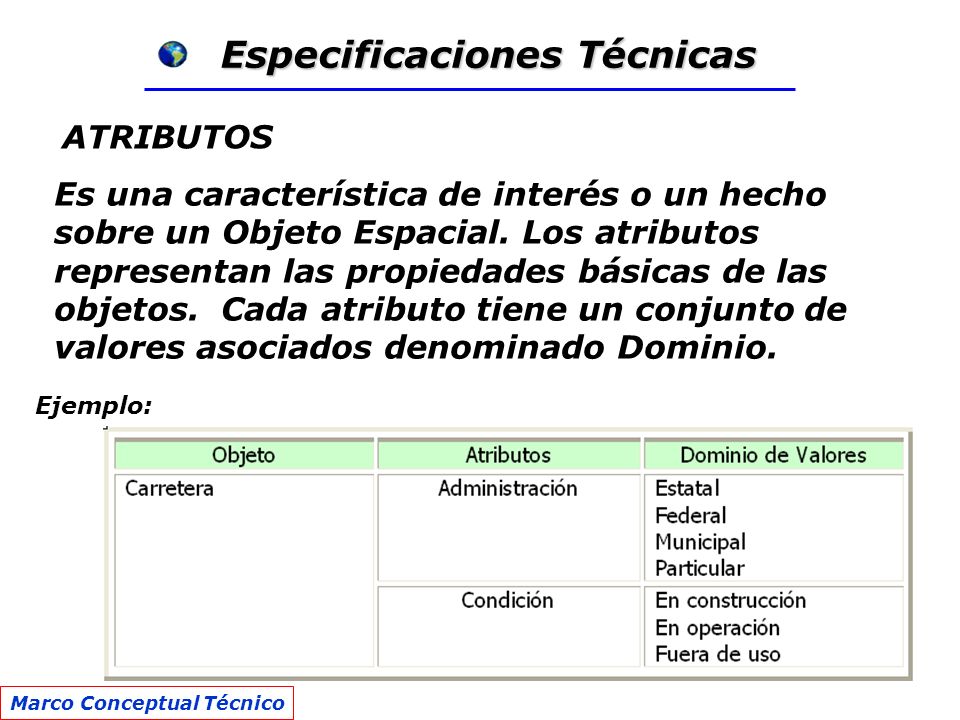

Es una característica de interés o un hecho sobre un Objeto Espacial. Los atributos representan las propiedades básicas de las objetos. Cada atributo tiene un conjunto de valores asociados denominado Dominio. Ejemplo: ATRIBUTOS Especificaciones Técnicas Marco Conceptual Técnico
20

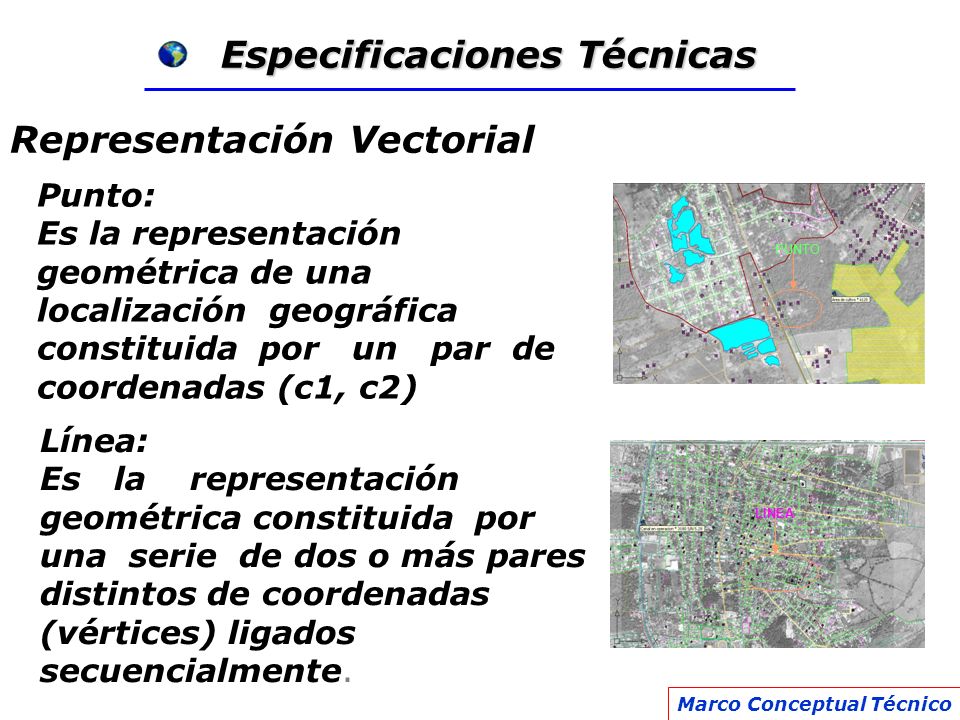

Representación Vectorial LINEA PUNTO Punto: Es la representación geométrica de una localización geográfica constituida por un par de coordenadas (c1, c2) Línea: Es la representación geométrica constituida por una serie de dos o más pares distintos de coordenadas (vértices) ligados secuencialmente. Especificaciones Técnicas Marco Conceptual Técnico
21

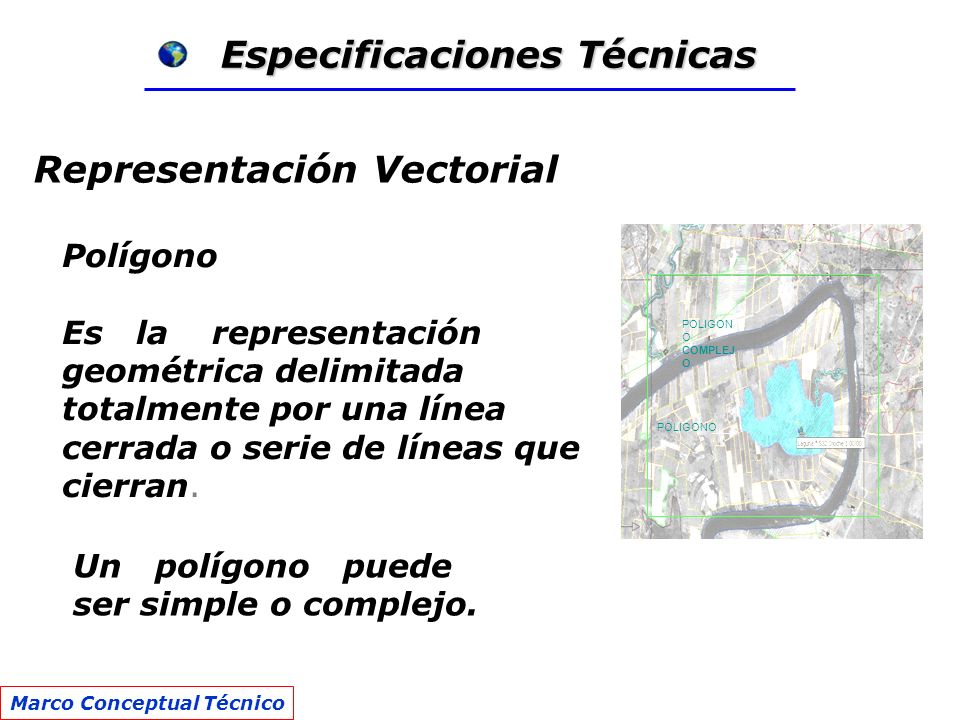

POLIGONO POLIGON O COMPLEJ O Polígono Es la representación geométrica delimitada totalmente por una línea cerrada o serie de líneas que cierran. Un polígono puede ser simple o complejo. Representación Vectorial Especificaciones Técnicas Marco Conceptual Técnico
22

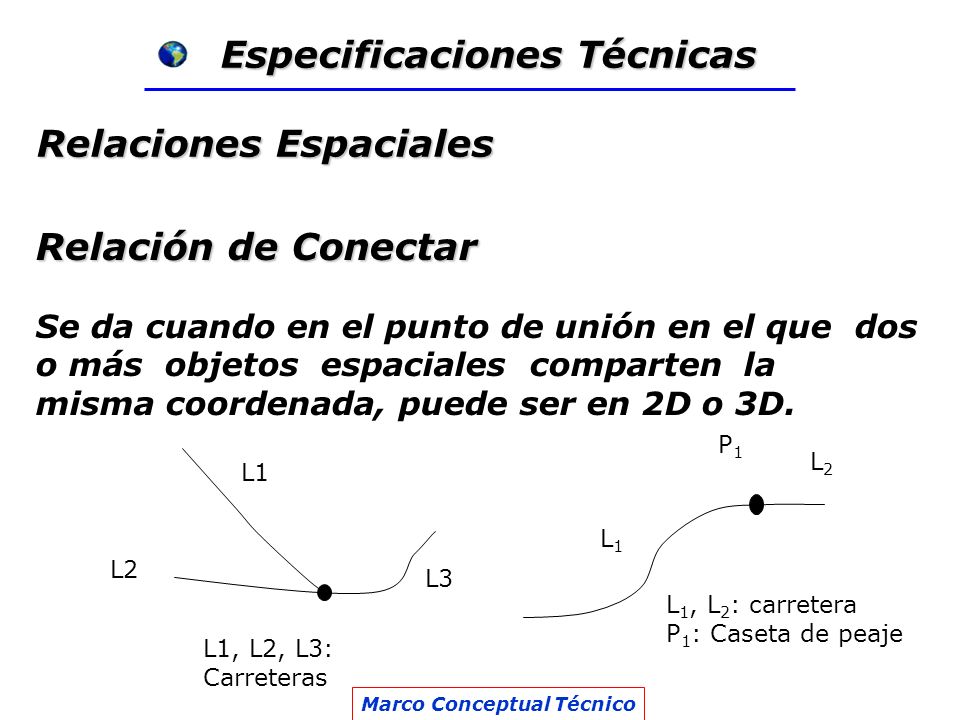

Componente Espacial Relación de Conectar Se da cuando en el punto de unión en el que dos o más objetos espaciales comparten la misma coordenada, puede ser en 2D o 3D. L1L1 L2L2 P1P1 L 1, L 2 : carretera P 1 : Caseta de peaje L2 L3 L1 L1, L2, L3: Carreteras Relaciones Espaciales Especificaciones Técnicas Marco Conceptual Técnico
23

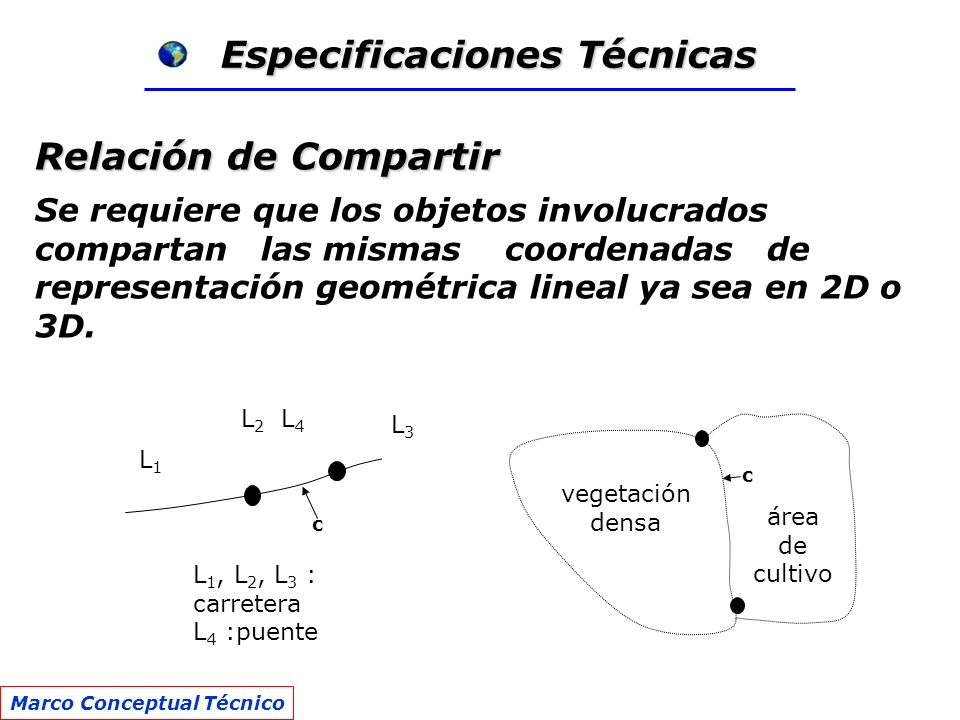

Componente Espacial Relación de Compartir Se requiere que los objetos involucrados compartan las mismas coordenadas de representación geométrica lineal ya sea en 2D o 3D. c área de cultivo vegetación densa L 1, L 2, L 3 : carretera L 4 :puente L1L1 L 2 L 4 L3L3 c Especificaciones Técnicas Marco Conceptual Técnico
24

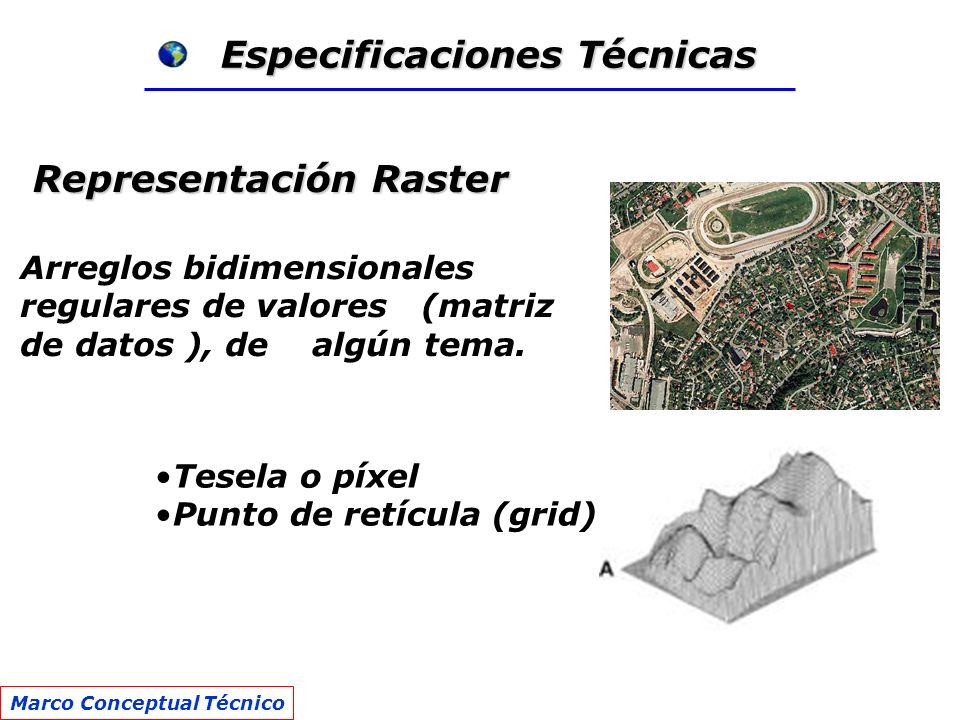

Arreglos bidimensionales regulares de valores (matriz de datos ), de algún tema. Tesela o píxel Punto de retícula (grid) Representación Raster Especificaciones Técnicas Marco Conceptual Técnico
25

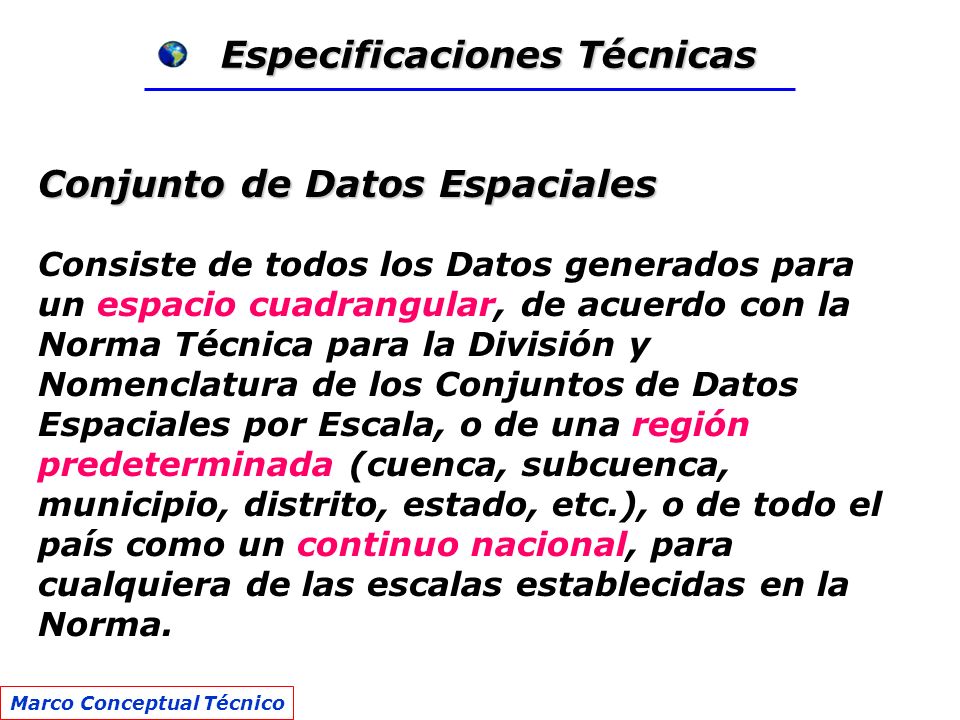

Conjunto de Datos Espaciales Consiste de todos los Datos generados para un espacio cuadrangular, de acuerdo con la Norma Técnica para la División y Nomenclatura de los Conjuntos de Datos Espaciales por Escala, o de una región predeterminada (cuenca, subcuenca, municipio, distrito, estado, etc.), o de todo el país como un continuo nacional, para cualquiera de las escalas establecidas en la Norma. Especificaciones Técnicas Marco Conceptual Técnico
26

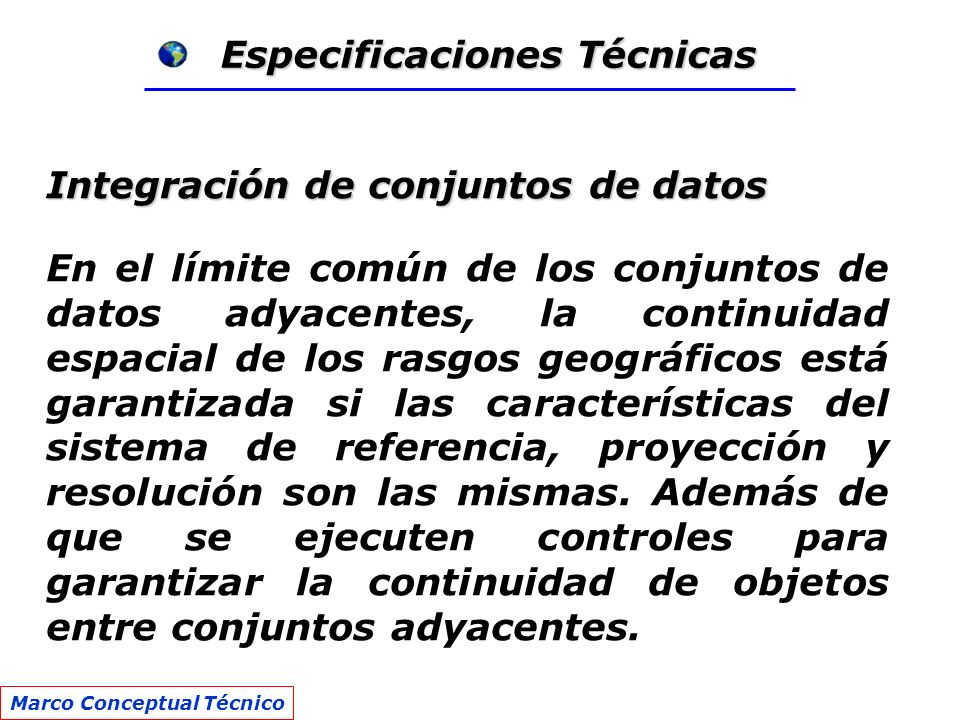

Integración de conjuntos de datos En el límite común de los conjuntos de datos adyacentes, la continuidad espacial de los rasgos geográficos está garantizada si las características del sistema de referencia, proyección y resolución son las mismas. Además de que se ejecuten controles para garantizar la continuidad de objetos entre conjuntos adyacentes. Especificaciones Técnicas Marco Conceptual Técnico
27
Sistema de Coordenadas Un conjunto de datos debe estar referido a un sistema de coordenadas geográficas. En este caso los ejes c1, c2, c3 tomarán los valores de latitud, longitud y altura ortométrica; tal como se define en la “Norma Técnica del Sistema Geodésico Nacional”. Los valores en el Sistema Cartesiano Tridimensional (x, y, z) que resulten de cualquier tipo de observación deberán ser convertidos a latitud, longitud y altura, mediante las fórmulas que dicha norma tiene contempladas. Especificaciones Técnicas Marco Conceptual Técnico
28
Una proyección cartográfica. En este caso, los ejes c1, c2 corresponderán a las coordenadas Norte y Este, y el valor c3 corresponde a la altura ortométrica. Las proyecciones cartográficas a utilizar son Universal Transversa de Mercator (UTM) y la Cónica Conforme de Lambert. Para esta última se considera como falso origen el punto de coordenadas 12º de latitud norte y 102º de longitud oeste con coordenadas de 0 m en Norte (c1) y 2 500 000 m en Este (c2); y los Paralelos Base son 17º 30’ y 29º 30’ de latitud norte. Marco de Referencia Especificaciones Técnicas Marco Conceptual Técnico
29

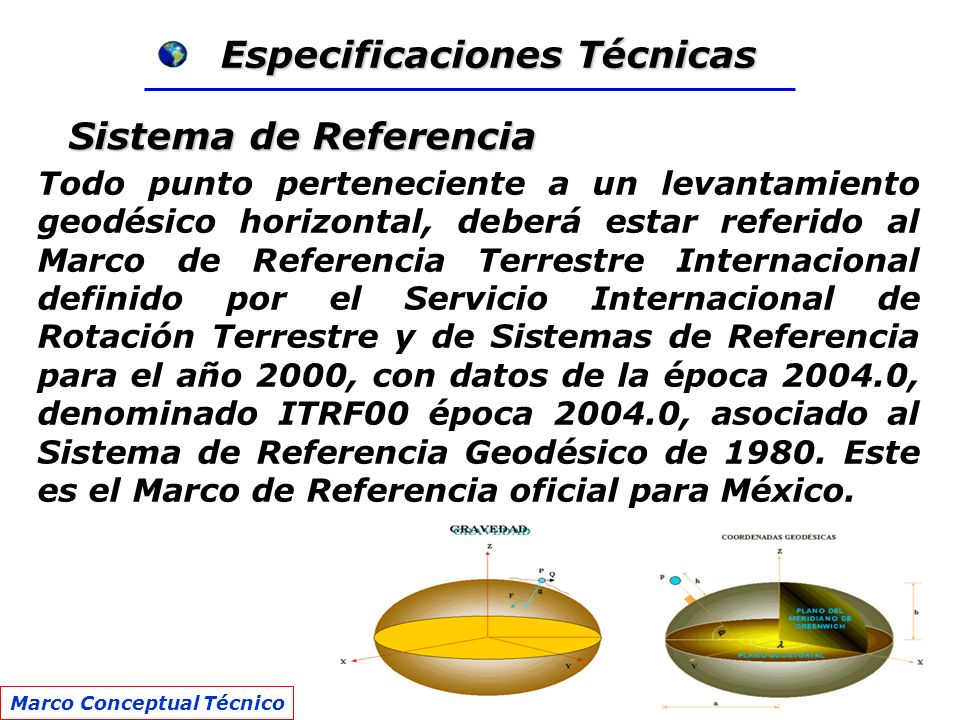

Todo punto perteneciente a un levantamiento geodésico horizontal, deberá estar referido al Marco de Referencia Terrestre Internacional definido por el Servicio Internacional de Rotación Terrestre y de Sistemas de Referencia para el año 2000, con datos de la época 2004.0, denominado ITRF00 época 2004.0, asociado al Sistema de Referencia Geodésico de 1980. Este es el Marco de Referencia oficial para México. Especificaciones Técnicas Sistema de Referencia Marco Conceptual Técnico
30

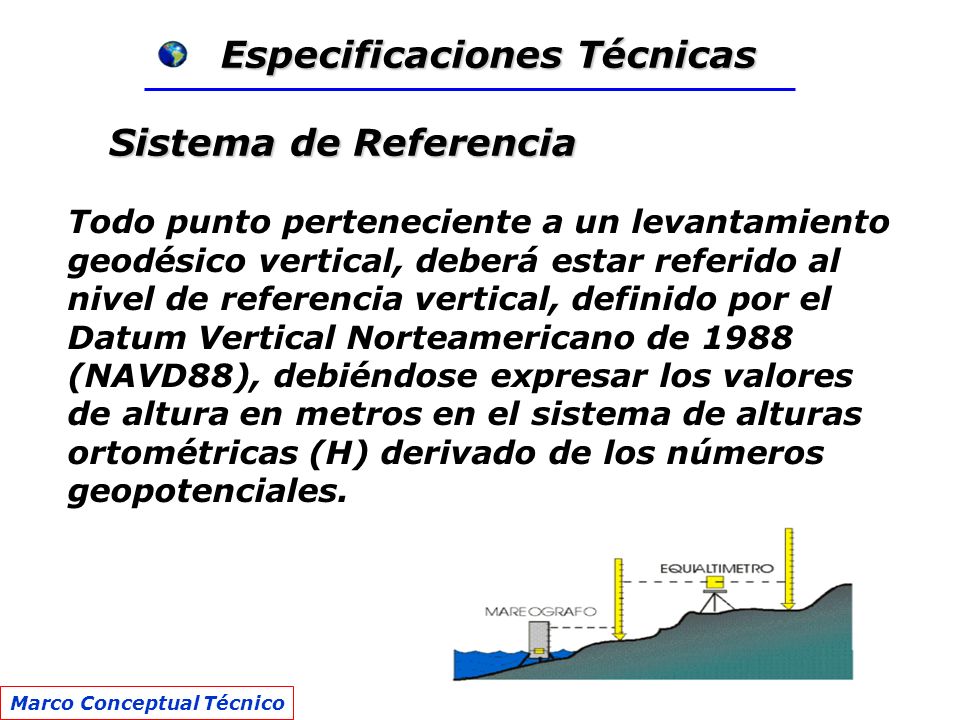

Todo punto perteneciente a un levantamiento geodésico vertical, deberá estar referido al nivel de referencia vertical, definido por el Datum Vertical Norteamericano de 1988 (NAVD88), debiéndose expresar los valores de altura en metros en el sistema de alturas ortométricas (H) derivado de los números geopotenciales. Especificaciones Técnicas Sistema de Referencia Marco Conceptual Técnico
31

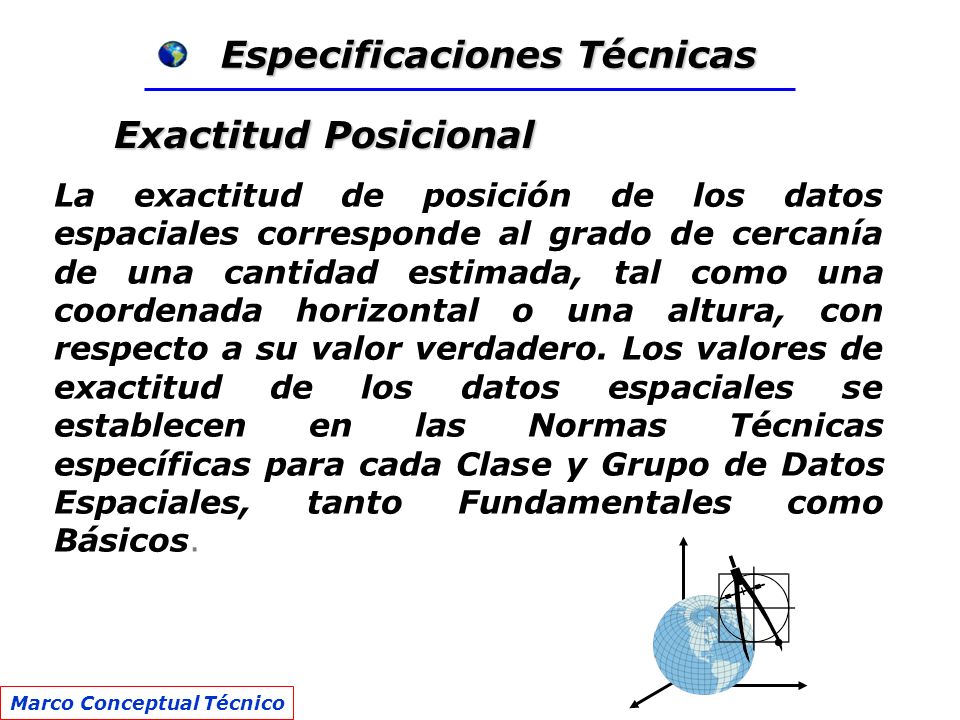

La exactitud de posición de los datos espaciales corresponde al grado de cercanía de una cantidad estimada, tal como una coordenada horizontal o una altura, con respecto a su valor verdadero. Los valores de exactitud de los datos espaciales se establecen en las Normas Técnicas específicas para cada Clase y Grupo de Datos Espaciales, tanto Fundamentales como Básicos. Especificaciones Técnicas Exactitud Posicional Marco Conceptual Técnico
32

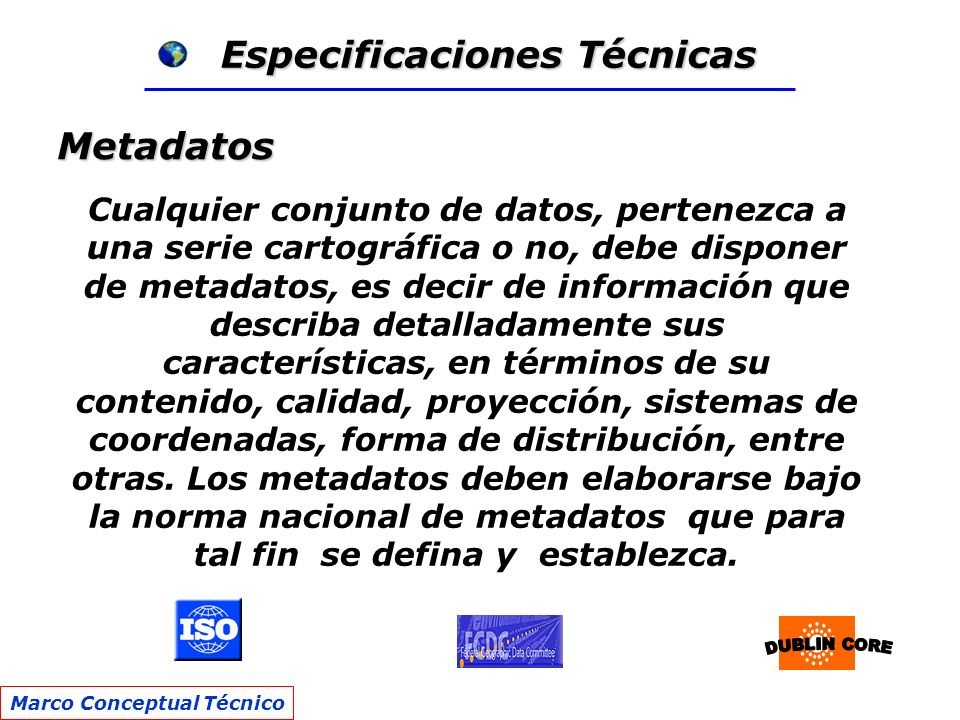

Metadatos Cualquier conjunto de datos, pertenezca a una serie cartográfica o no, debe disponer de metadatos, es decir de información que describa detalladamente sus características, en términos de su contenido, calidad, proyección, sistemas de coordenadas, forma de distribución, entre otras. Los metadatos deben elaborarse bajo la norma nacional de metadatos que para tal fin se defina y establezca. Especificaciones Técnicas Marco Conceptual Técnico
33

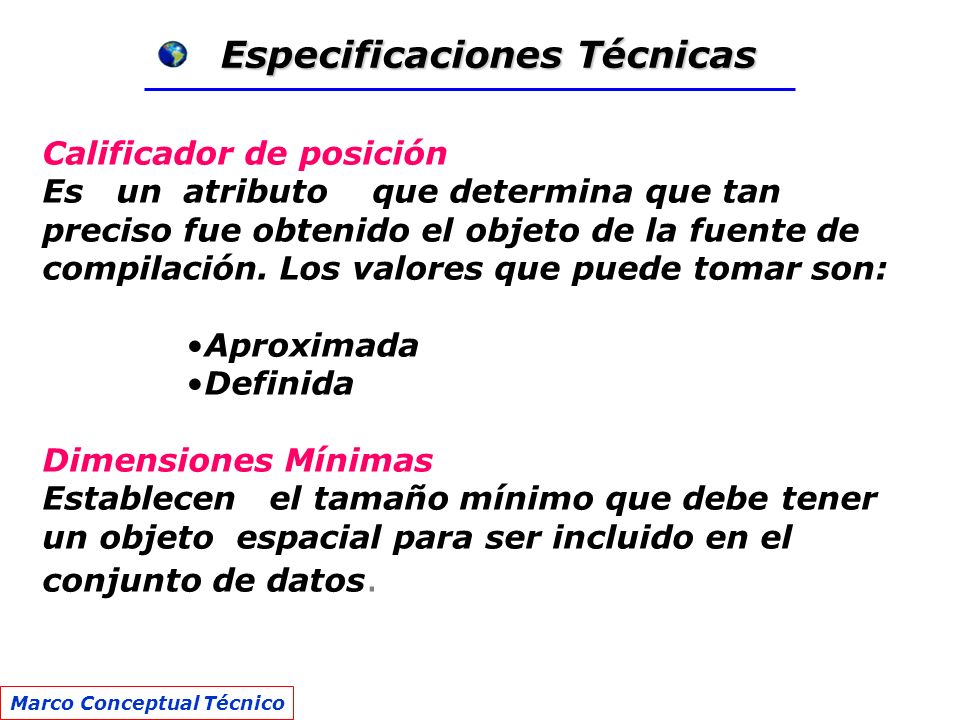

Calificador de posición Es un atributo que determina que tan preciso fue obtenido el objeto de la fuente de compilación. Los valores que puede tomar son: Aproximada Definida Dimensiones Mínimas Establecen el tamaño mínimo que debe tener un objeto espacial para ser incluido en el conjunto de datos. Especificaciones Técnicas Marco Conceptual Técnico
34

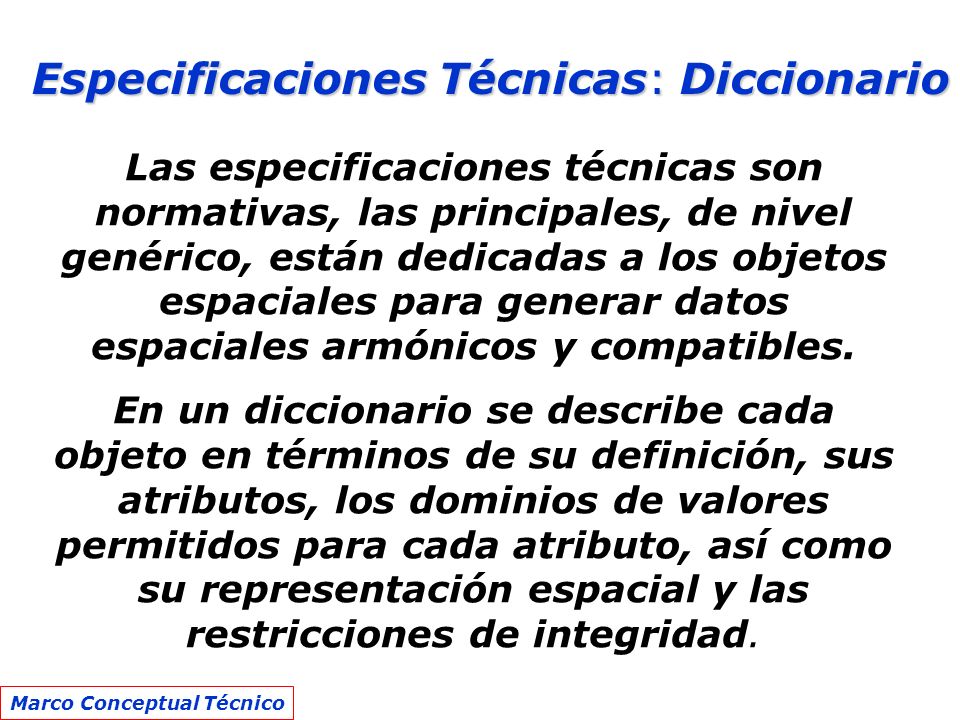

Las especificaciones técnicas son normativas, las principales, de nivel genérico, están dedicadas a los objetos espaciales para generar datos espaciales armónicos y compatibles. En un diccionario se describe cada objeto en términos de su definición, sus atributos, los dominios de valores permitidos para cada atributo, así como su representación espacial y las restricciones de integridad. Especificaciones Técnicas: Diccionario Marco Conceptual Técnico
35

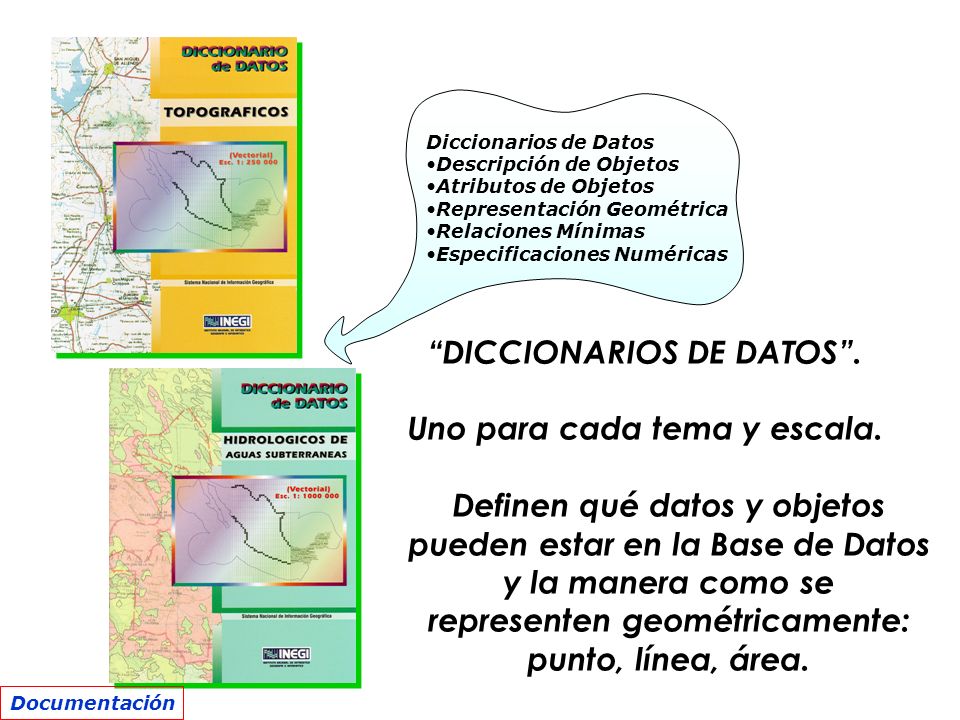

Diccionarios de Datos Descripción de Objetos Atributos de Objetos Representación Geométrica Relaciones Mínimas Especificaciones Numéricas “DICCIONARIOS DE DATOS”. Uno para cada tema y escala. Definen qué datos y objetos pueden estar en la Base de Datos y la manera como se representen geométricamente: punto, línea, área. Documentación
37

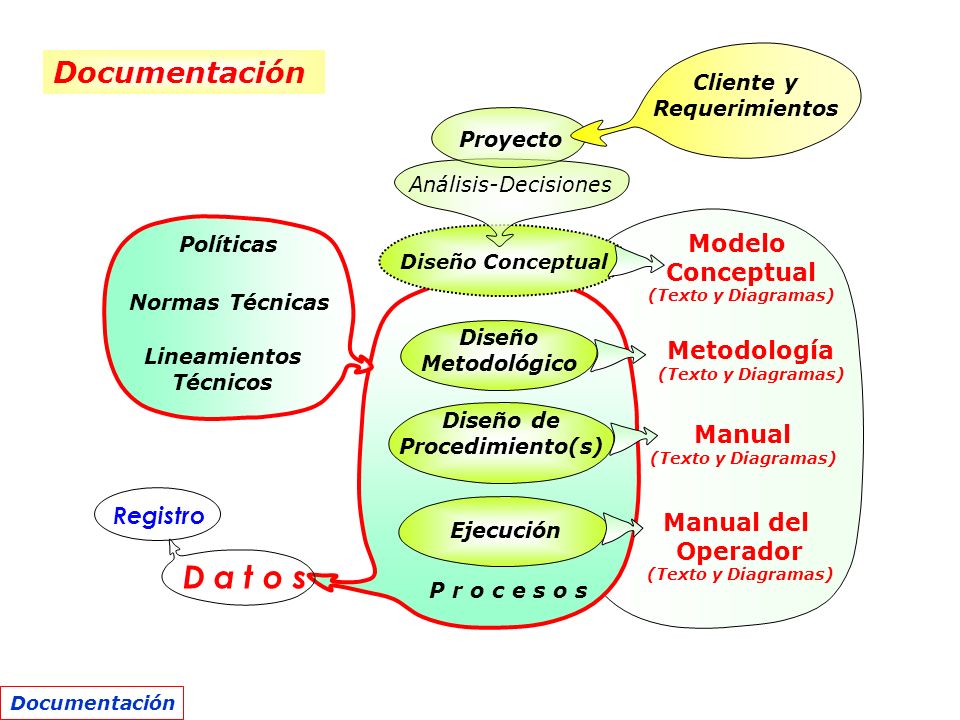

P r o c e s o s Metodología (Texto y Diagramas) Manual (Texto y Diagramas) Manual del Operador (Texto y Diagramas) Diseño Metodológico Ejecución Diseño de Procedimiento(s) Diseño Conceptual Proyecto Cliente y Requerimientos Modelo Conceptual (Texto y Diagramas) Registro D a t o s Normas Técnicas Lineamientos Técnicos Políticas Análisis-Decisiones Documentación
38

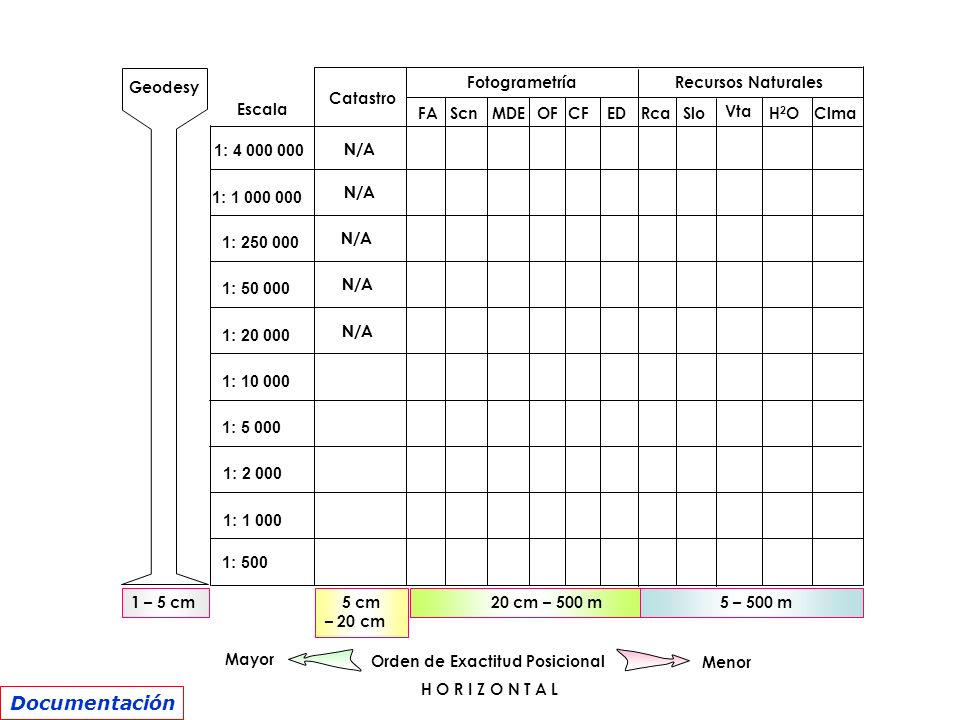

Fotogrametría Recursos Naturales Catastro RcaSlo Vta H2OH2O Clma FAScnMDEOFCFED Escala 1: 500 1: 10 000 1: 5 000 1: 2 000 1: 1 000 1: 1 000 000 1: 250 000 1: 50 000 1: 20 000 1: 4 000 000 Orden de Exactitud Posicional Mayor Menor 1 – 5 cm 5 – 500 m 20 cm – 500 m 5 cm – 20 cm H O R I Z O N T A L Geodesy N/A Documentación
39

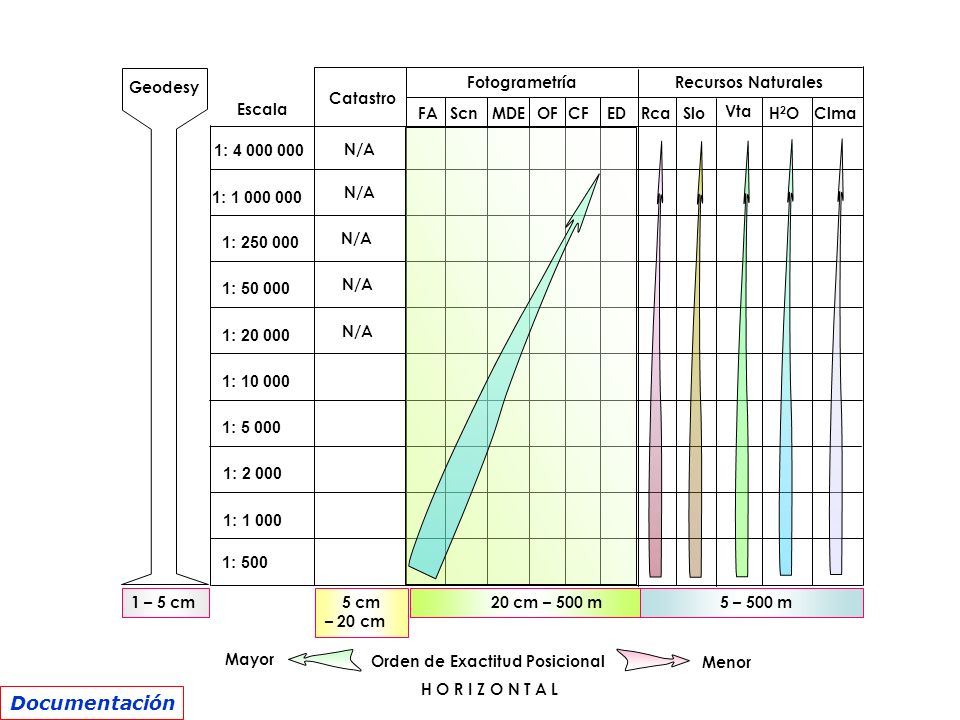

Escala 1: 500 1: 10 000 1: 5 000 1: 2 000 1: 1 000 1: 1 000 000 1: 250 000 1: 50 000 1: 20 000 1: 4 000 000 Fotogrametría Recursos Naturales Catastro Geodesy RcaSlo Vta H2OH2O Clma FAScnMDEOFCFED Orden de Exactitud Posicional Mayor Menor 1 – 5 cm 5 – 500 m 20 cm – 500 m 5 cm – 20 cm N/A H O R I Z O N T A L Documentación
40

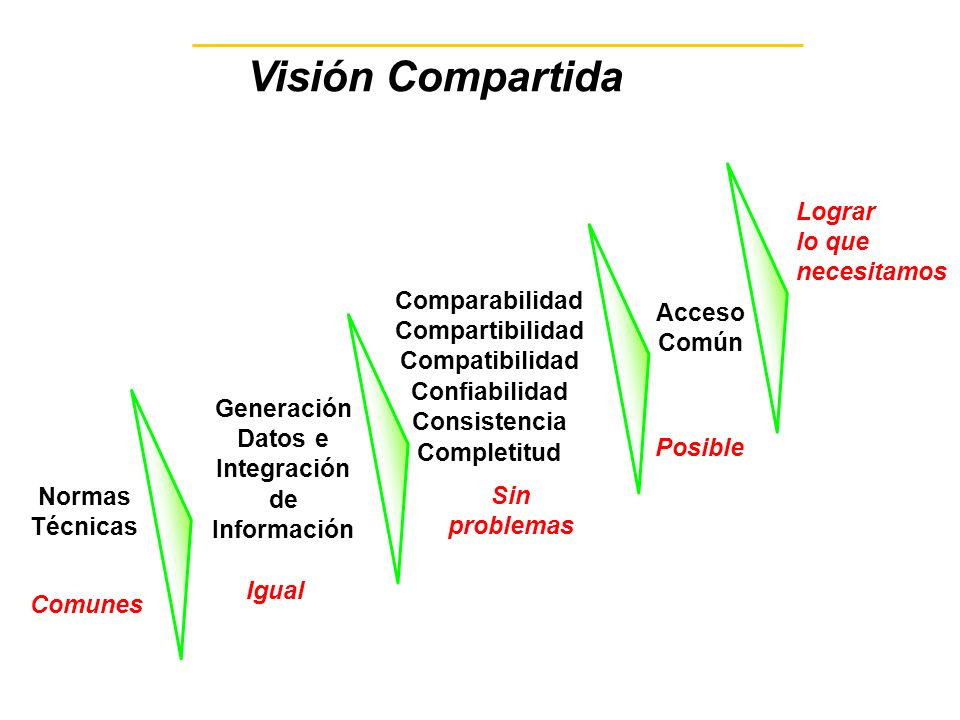

Visión Compartida Comparabilidad Compartibilidad Compatibilidad Confiabilidad Consistencia Completitud Generación Datos e Integración de Información Acceso Común Normas Técnicas Comunes Igual Sin problemas Posible Lograr lo que necesitamos
41
Hacia dónde queremos ir ? Generación Coordinada de Datos Integración Compartida de datos Intercambio Eficiente de Información Desarrollo Conjunto de Soluciones
42

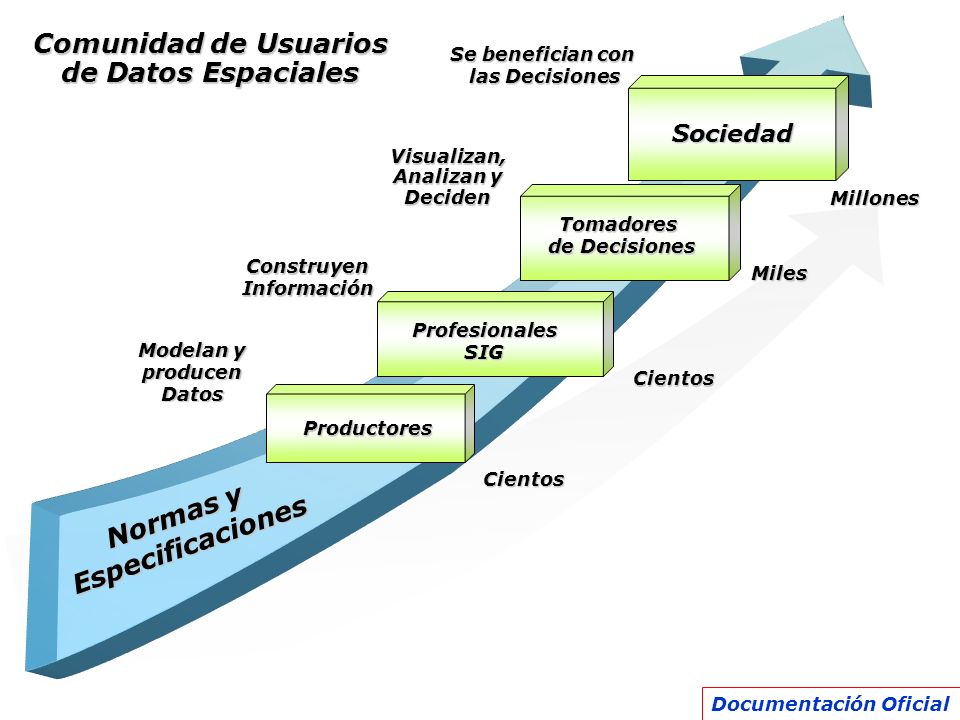

Documentación Oficial Sociedad Tomadores de Decisiones ProfesionalesSIG Productores Millones Cientos Cientos Visualizan, Analizan y Deciden ConstruyenInformación Modelan y producen Datos Se benefician con las Decisiones Comunidad de Usuarios de Datos Espaciales Miles Normas y Especificaciones
43
! Gracias ¡ jesus.olvera@inegi.gob.mx Ing. Jesús Olvera Ramírez
