Juan Esteban Rodríguez Rosales

Presentación del tema: "Juan Esteban Rodríguez Rosales"— Transcripción de la presentación:

1 Juan Esteban Rodríguez Rosales
Renesas Technology Corporation nació de la unión temporal de Hitachi y Mitsubishi el 1 de Abril de 2003. Tiene la sede en Tokyo y ahora mismo está extendida a más de 20 países. En 2007 tenía cerca de empleados. Se dedica al sector de los semiconductores fabricando micros,dsp... Juan Esteban Rodríguez Rosales

2 Juan Esteban Rodríguez Rosales

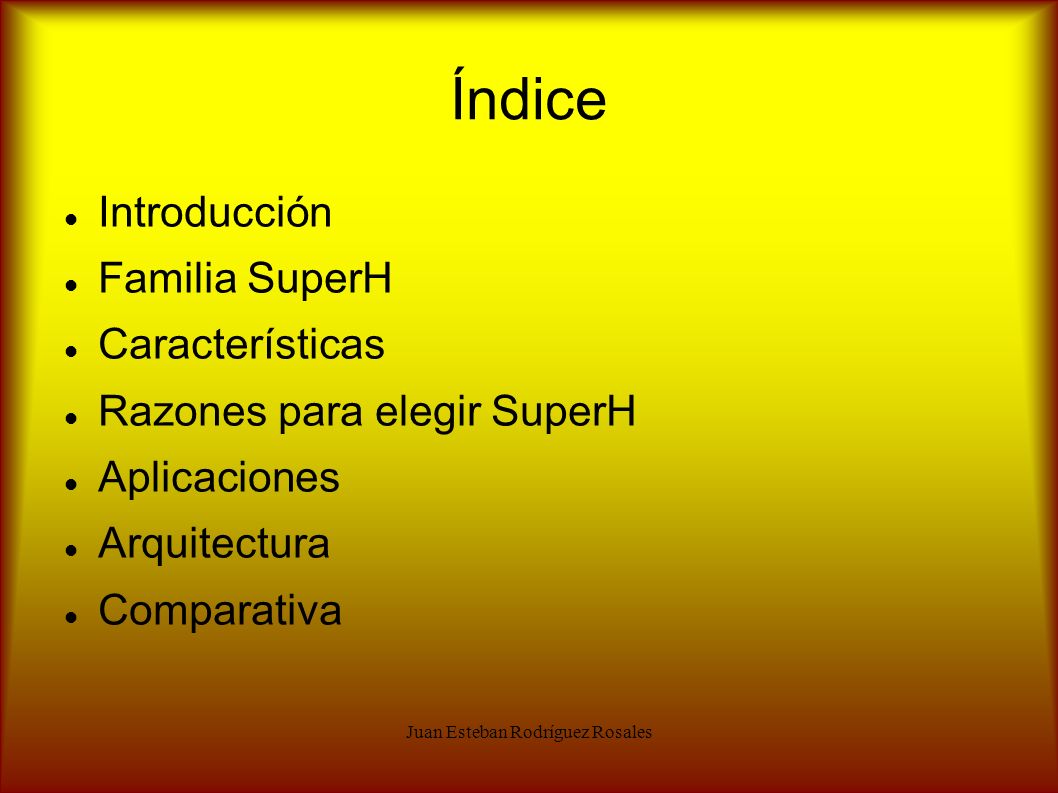

Índice Introducción Familia SuperH Características Razones para elegir SuperH Aplicaciones Arquitectura Comparativa Juan Esteban Rodríguez Rosales

3 Juan Esteban Rodríguez Rosales
Introducción Renesas es una compañía con prácticamente el 20% de mercado de los microcontroladores. En particular, SuperH es un desarrollo RISC para sistemas embebidos de altas prestaciones. Dentro de los microcontroladores existen las familias M16C y H8. Trabaja tanto con procesos de fabricación de 90, 65 y 45 nanómetros. Juan Esteban Rodríguez Rosales

4 Juan Esteban Rodríguez Rosales
Familia SuperH En el ISSCC de 2009, Renesas anunció que pronto reproducirían video Full HD (1080 píxeles) en dispositivos móviles. Además con el SH-4 se ha probado un OS que se inicia en sólo 3 segundos. Juan Esteban Rodríguez Rosales

5 Juan Esteban Rodríguez Rosales
Características (I) Instrucciones RISC 16 bits de longitud Se retrasan incondicionalmente las instrucciones branch Conjunto de instrucciones optimizado para el lenguaje C En clase vimos diferentes métodos para gestionar los saltos, en este caso en particular se retrasan todas las instrucciones antes de decidir si se produce el salto o no. Al estar el software optimizado para el lenguaje C es ampliamente utilizado por los diseñadores. Juan Esteban Rodríguez Rosales

6 Juan Esteban Rodríguez Rosales
Características (II) Registros de la CPU 16 registros de propósito general de 32 bits 7 de control y 4 de sistema para acelerar el proceso de saltos e interrupciones Juan Esteban Rodríguez Rosales

7 Características (III)
Escalaridad Superescalares de nivel 2 Pipeline de 5 fases (7 en SH-4A) Multiplicadores 16bx16b + 42b (SH-1) 32bx32b + 64b Sólo la familia SH-1 es single-issue, el resto son superescalares. Juan Esteban Rodríguez Rosales

8 Juan Esteban Rodríguez Rosales
¿Por qué SuperH? (I) Equilibrio potencia/rendimiento Buena relación calidad/precio Alta integración Compatibilidad con los estándares Capacidad gráfica en 2D/3D Herramientas de diseño cómodas e intuitivas Soporte --Mecanismos software de control reducen el consumo de potencia en todos los dispositivos. Esto se consigue con los modos de Standby y Sleep, así como con el control de la velocidad de reloj, el shutdown de módulos de manera selectiva y las corrientes de standby para aumentar la vida de la batería. --Memorias on-chip de gran tamaño y alto rendimiento: hasta 1MB de memoria flash, 128KB de RAM y dos cachés (un de instrucciones y otra de datos) que llegan a los 32KB. Juan Esteban Rodríguez Rosales

9 Juan Esteban Rodríguez Rosales

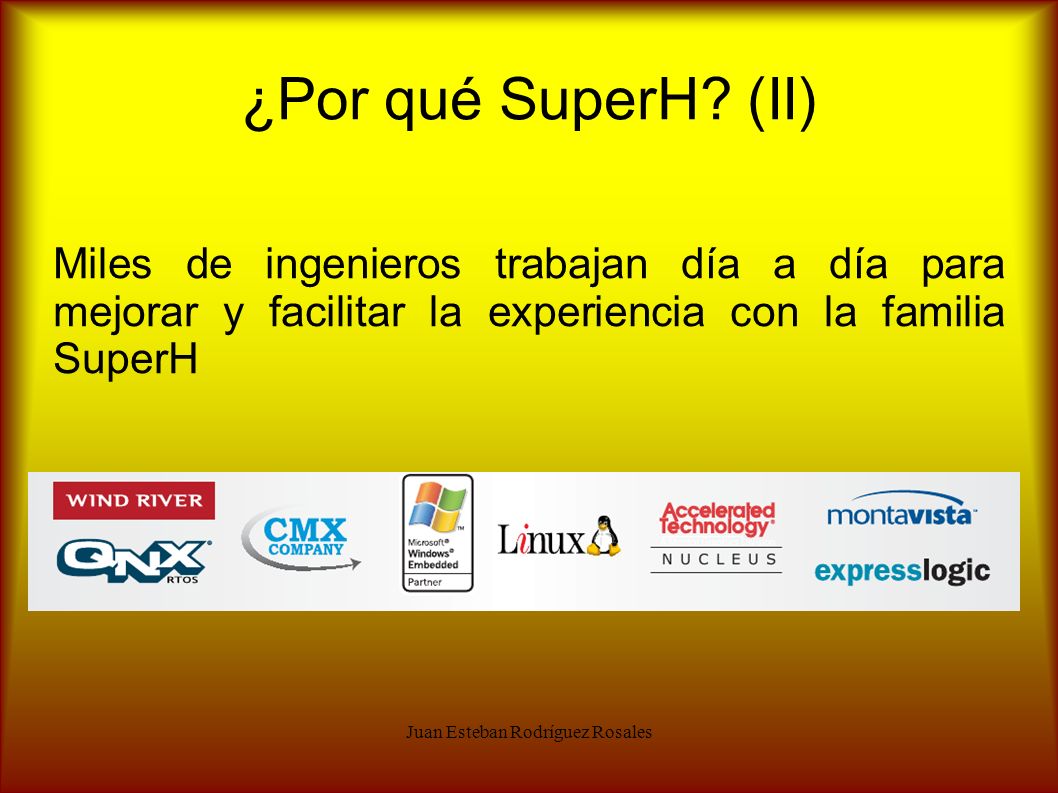

¿Por qué SuperH? (II) Miles de ingenieros trabajan día a día para mejorar y facilitar la experiencia con la familia SuperH Juan Esteban Rodríguez Rosales

10 Juan Esteban Rodríguez Rosales
Aplicaciones (I) MPU Navegación en automóviles Routers Dispositivos de impresión Equipos de procesado de imagen Etc Está bastante integrado en el mercado de los GPS's de los automóviles. Juan Esteban Rodríguez Rosales

11 Juan Esteban Rodríguez Rosales
Aplicaciones (II) MCU Equipamiento en fábricas Faxes, fotocopiadoras Sistemas de aire acondicionado Dispositivos de control de presión sanguínea Etc En las fábricas se utiliza para el control de los motores. Juan Esteban Rodríguez Rosales

12 Juan Esteban Rodríguez Rosales

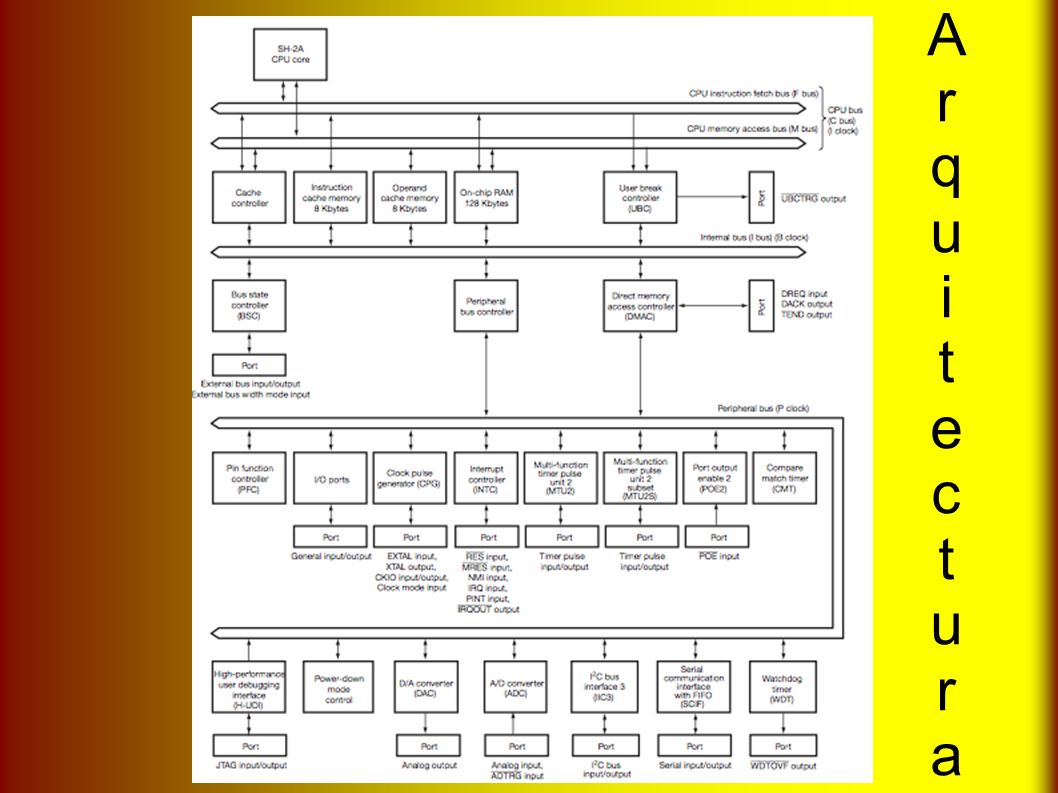

A r q u i t e c t u r a Juan Esteban Rodríguez Rosales

13 Juan Esteban Rodríguez Rosales
Comparativa (I) La dificultad que presenta aprender nuevos lenguajes para programar estos dispositivos, con los consecuentes gastos en los cursos para preparar el personal, tanto en tiempo como en dinero. Un ejemplo de esto lo hemos vivido nosotros en asignaturas como SED. Juan Esteban Rodríguez Rosales

14 Juan Esteban Rodríguez Rosales
Comparativa (II) La eficiencia del código es bastante mejor que el resto de competidores directos. Juan Esteban Rodríguez Rosales

15 Renesas Technology www.america.renesas.com
Juan Esteban Rodríguez Rosales
