Buque Sorolla Prácticas en barco Gemma Llauradó Pintanel

Presentación del tema: "Buque Sorolla Prácticas en barco Gemma Llauradó Pintanel"— Transcripción de la presentación:

1 Buque Sorolla Prácticas en barco Gemma Llauradó Pintanel
Licenciatura en Máquinas Navales 09-10

2 CARACTERÍSTICAS PRINCIPALES
Compañía: Trasmediterránea Tipo: RO – PAX Eslora Total ,00 m. Eslora entre perpendiculares 157,00 m. Manga de trazado 26,20 m. Puntal a la cubierta superior 14,84 m. Puntal a la cubierta principal 9,20 m. Calado medio de trazado 6,20 m. Tonelaje Registro Bruto GT Tonelaje Registro Neto GT

3 CAPACIDAD DE CARGA 988 Pasajeros: 720 en camarote
1800 metros lineales de carga rodada: Garajes cubiertas 3, 5 y 6 Bodega cubierta 1

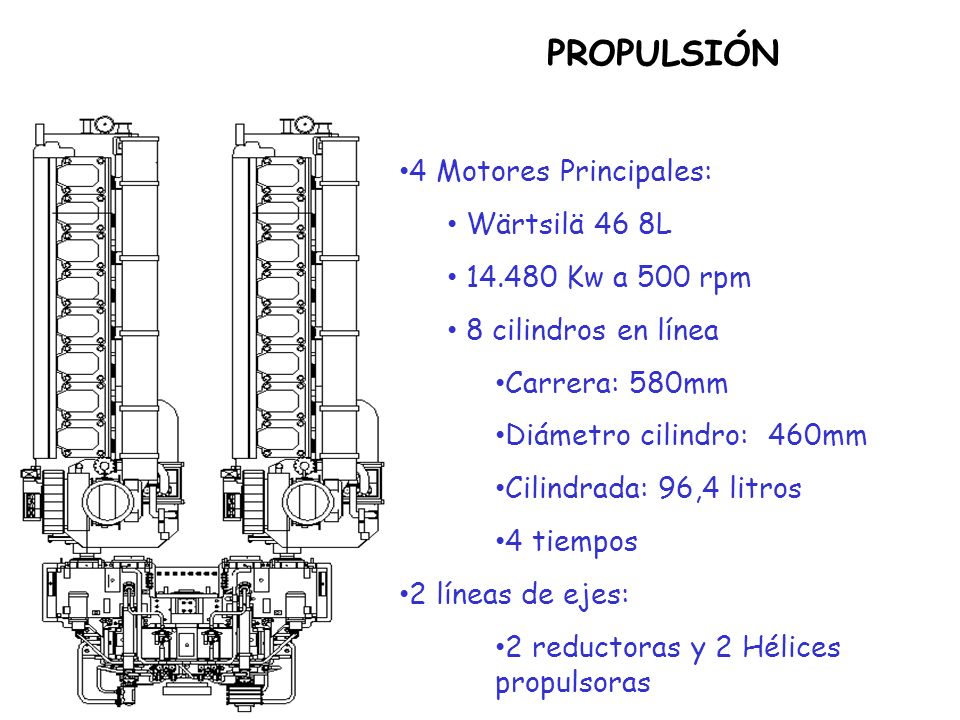

4 PROPULSIÓN 4 Motores Principales: Wärtsilä 46 8L 14.480 Kw a 500 rpm
8 cilindros en línea Carrera: 580mm Diámetro cilindro: 460mm Cilindrada: 96,4 litros 4 tiempos 2 líneas de ejes: 2 reductoras y 2 Hélices propulsoras

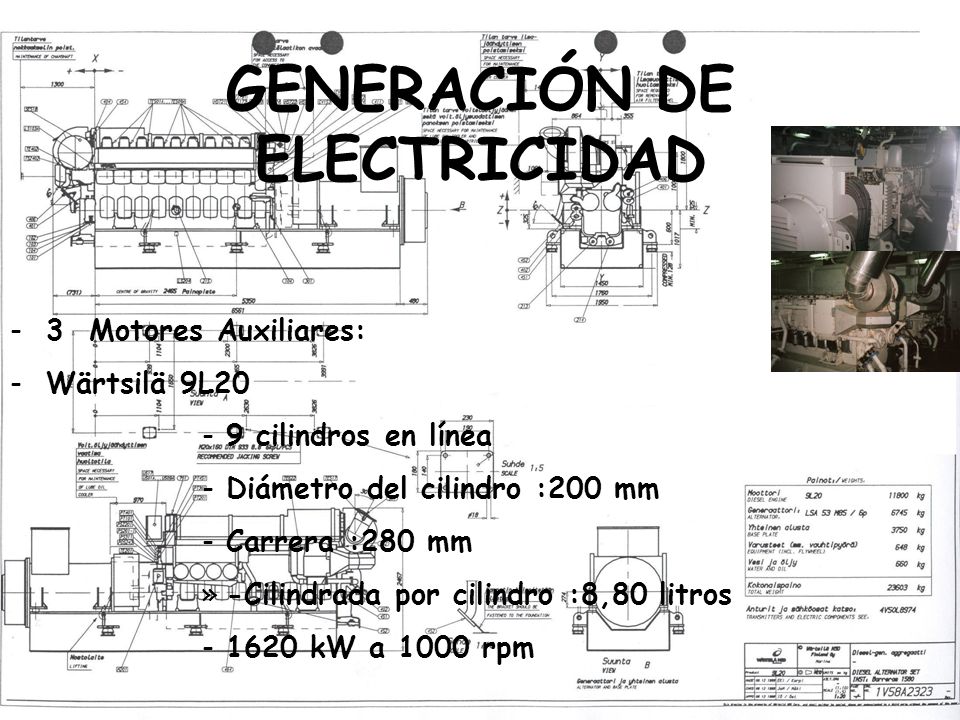

5 GENERACIÓN DE ELECTRICIDAD
pm GENERACIÓN DE ELECTRICIDAD 3 Motores Auxiliares: Wärtsilä 9L20 9 cilindros en línea Diámetro del cilindro :200 mm Carrera :280 mm -Cilindrada por cilindro :8,80 litros 1620 kW a 1000 rpm

6 GENERACIÓN DE ELECTRICIDAD
Grupo de apoyo Alternadores Cuadro eléctrico Generadores de cola

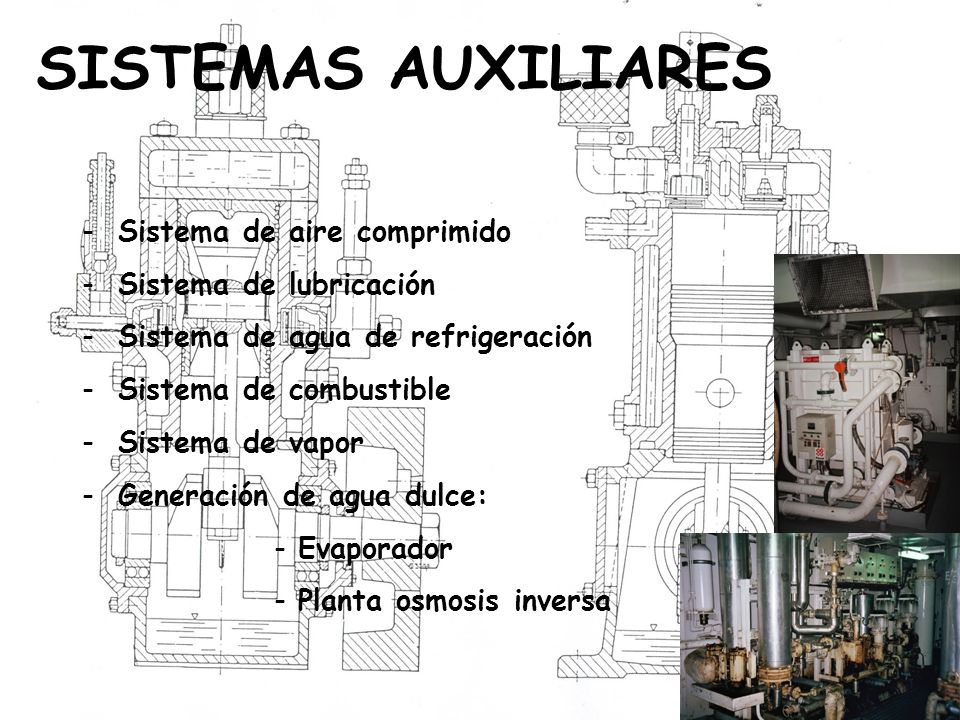

7 SISTEMAS AUXILIARES Sistema de aire comprimido Sistema de lubricación
Sistema de agua de refrigeración Sistema de combustible Sistema de vapor Generación de agua dulce: Evaporador Planta osmosis inversa

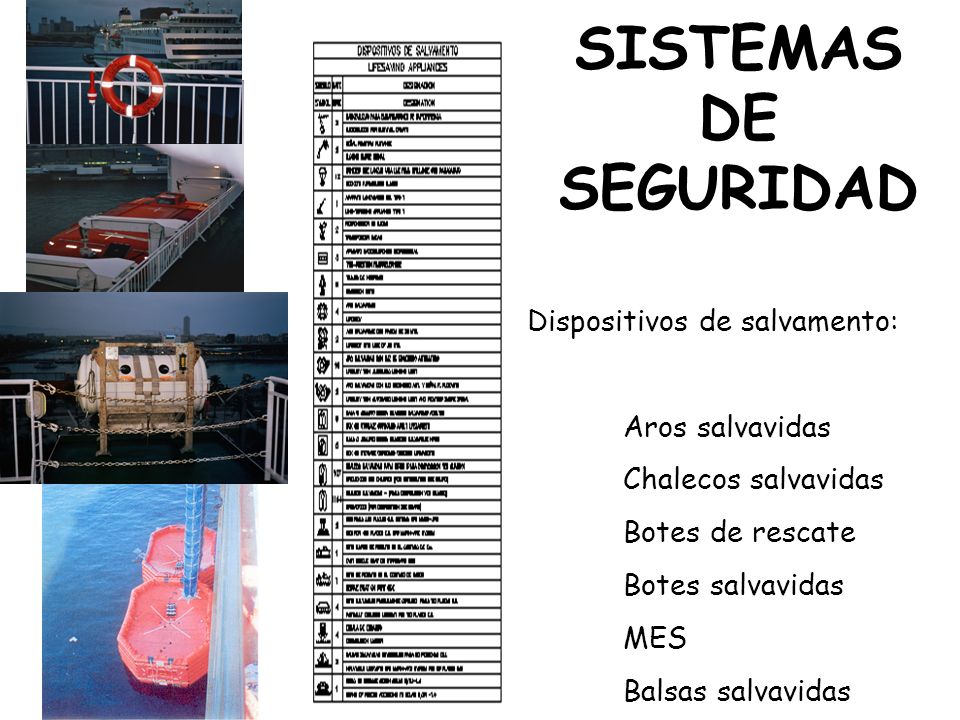

8 SISTEMAS DE SEGURIDAD Dispositivos de salvamento: Aros salvavidas
Chalecos salvavidas Botes de rescate Botes salvavidas MES Balsas salvavidas

9 Generador de emergencia
DISPOSITIVOS CONTRANINCENDIOS Extintores Rociadores CO2 Mangueras Bocas CI ERAs Generador de emergencia

10 EQUIPOS LUCHA CONTRA LA CONTAMINACIÓN
Separador de Sentinas Planta séptica

11 OTROS EQUIPOS Aire acondicionado Hélices de proa

12
