Enfriamiento Solar Energía innovadora y tecnologías medioambientales para Enfriamiento Solar, Generación de Vapor y Calor.

Presentación del tema: "Enfriamiento Solar Energía innovadora y tecnologías medioambientales para Enfriamiento Solar, Generación de Vapor y Calor."— Transcripción de la presentación:

1 Enfriamiento Solar Energía innovadora y tecnologías medioambientales para Enfriamiento Solar, Generación de Vapor y Calor

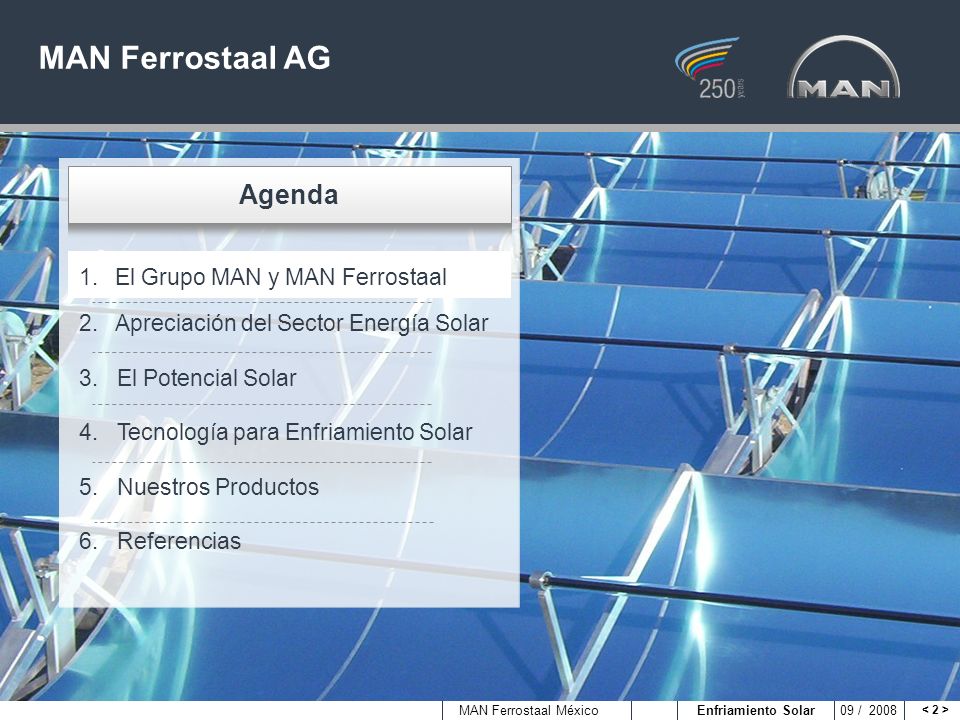

2 MAN Ferrostaal AG Agenda El Grupo MAN y MAN Ferrostaal
Apreciación del Sector Energía Solar 3. El Potencial Solar 4. Tecnología para Enfriamiento Solar 5. Nuestros Productos 6. Referencias

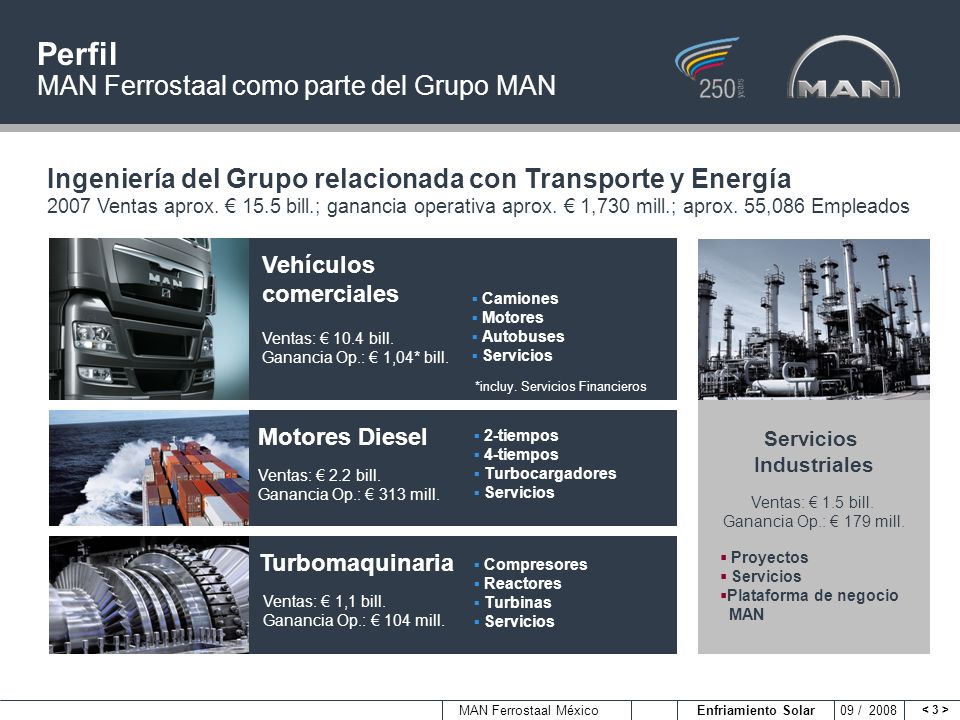

3 Perfil MAN Ferrostaal como parte del Grupo MAN
Ingeniería del Grupo relacionada con Transporte y Energía 2007 Ventas aprox. € 15.5 bill.; ganancia operativa aprox. € 1,730 mill.; aprox. 55,086 Empleados Perfil MAN Ferrostaal como parte del Grupo MAN Vehículos comerciales Ventas: € 10.4 bill. Ganancia Op.: € 1,04* bill. Servicios Industriales Ventas: € 1.5 bill. Ganancia Op.: € 179 mill. ▪ Camiones ▪ Motores ▪ Autobuses ▪ Servicios *incluy. Servicios Financieros Motores Diesel Ventas: € 2.2 bill. Ganancia Op.: € 313 mill. ▪ 2-tiempos ▪ 4-tiempos ▪ Turbocargadores ▪ Servicios Turbomaquinaria Ventas: € 1,1 bill. Ganancia Op.: € 104 mill. Proyectos Servicios Plataforma de negocio MAN ▪ Compresores ▪ Reactores ▪ Turbinas ▪ Servicios

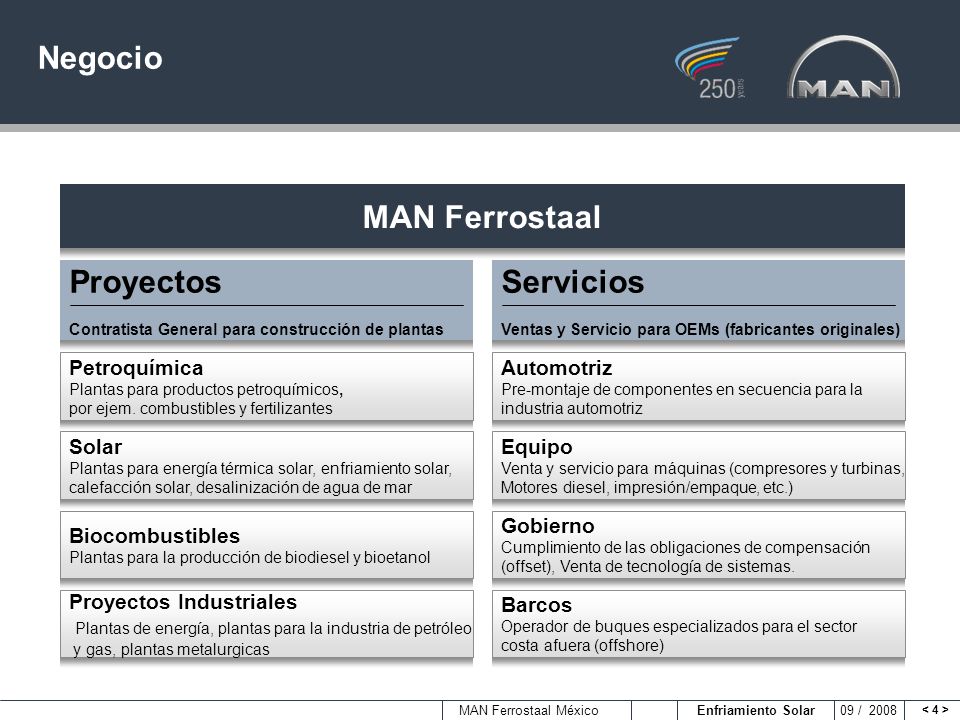

4 Negocio MAN Ferrostaal Proyectos Servicios
Contratista General para construcción de plantas Servicios Ventas y Servicio para OEMs (fabricantes originales) Petroquímica Plantas para productos petroquímicos, por ejem. combustibles y fertilizantes Automotriz Pre-montaje de componentes en secuencia para la industria automotriz Solar Plantas para energía térmica solar, enfriamiento solar, calefacción solar, desalinización de agua de mar Equipo Venta y servicio para máquinas (compresores y turbinas, Motores diesel, impresión/empaque, etc.) Biocombustibles Plantas para la producción de biodiesel y bioetanol Gobierno Cumplimiento de las obligaciones de compensación (offset), Venta de tecnología de sistemas. Proyectos Industriales Plantas de energía, plantas para la industria de petróleo y gas, plantas metalurgicas Barcos Operador de buques especializados para el sector costa afuera (offshore)

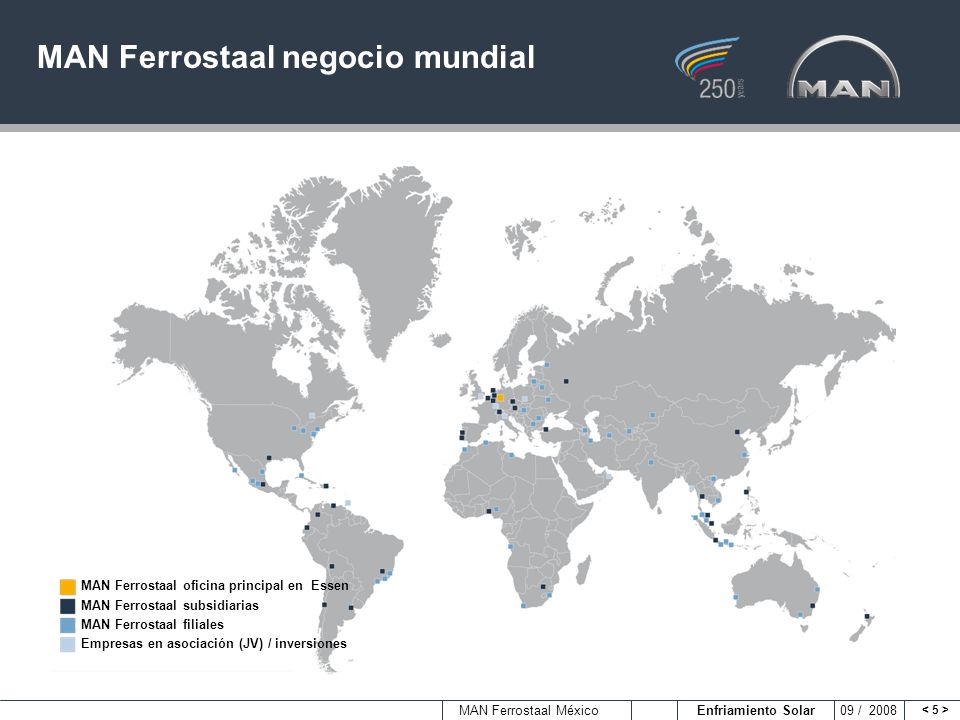

5 MAN Ferrostaal negocio mundial
MAN Ferrostaal oficina principal en Essen MAN Ferrostaal subsidiarias MAN Ferrostaal filiales Empresas en asociación (JV) / inversiones

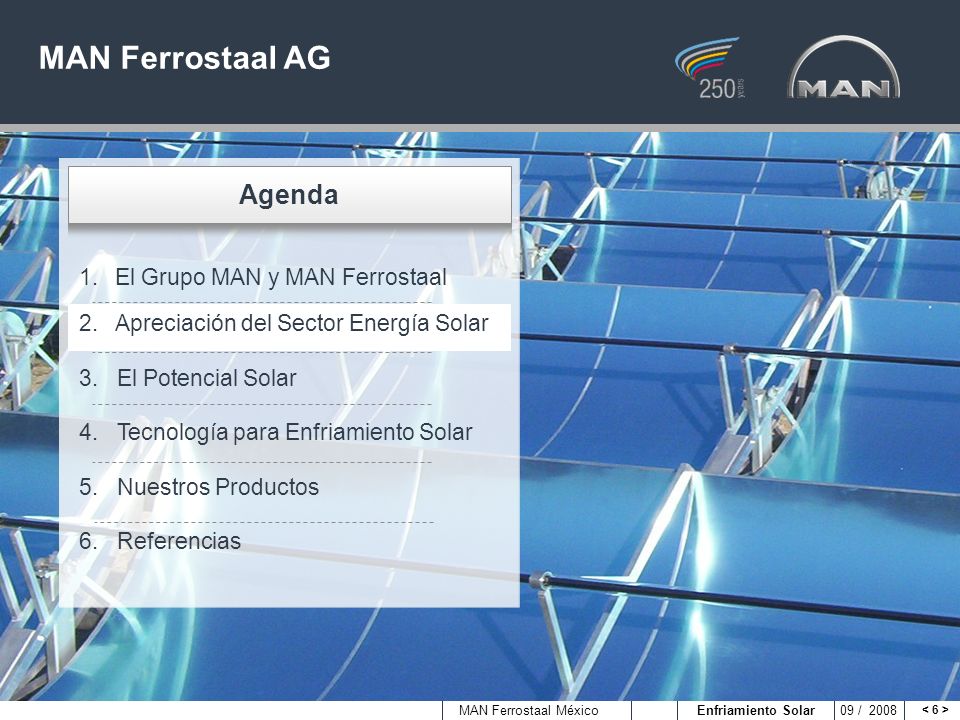

6 MAN Ferrostaal AG Agenda El Grupo MAN y MAN Ferrostaal
Apreciación del Sector Energía Solar 3. El Potencial Solar 4. Tecnología para Enfriamiento Solar 5. Nuestros Productos 6. Referencias

7 MAN Solar Millennium GmbH
Sector Energía Solar Sector Equipo y Solar Asociaciones MAN Solar Millennium GmbH Solar Power Group GmbH Solitem GmbH Segmentos Energía Térmica Solar Plantas con almacenamiento Térmico Fresnel basado en Generación de Vapor directo Plantas de Energía Térmica Solar Enfriamiento Solar Calefacción Solar Vapor de Proceso Productos

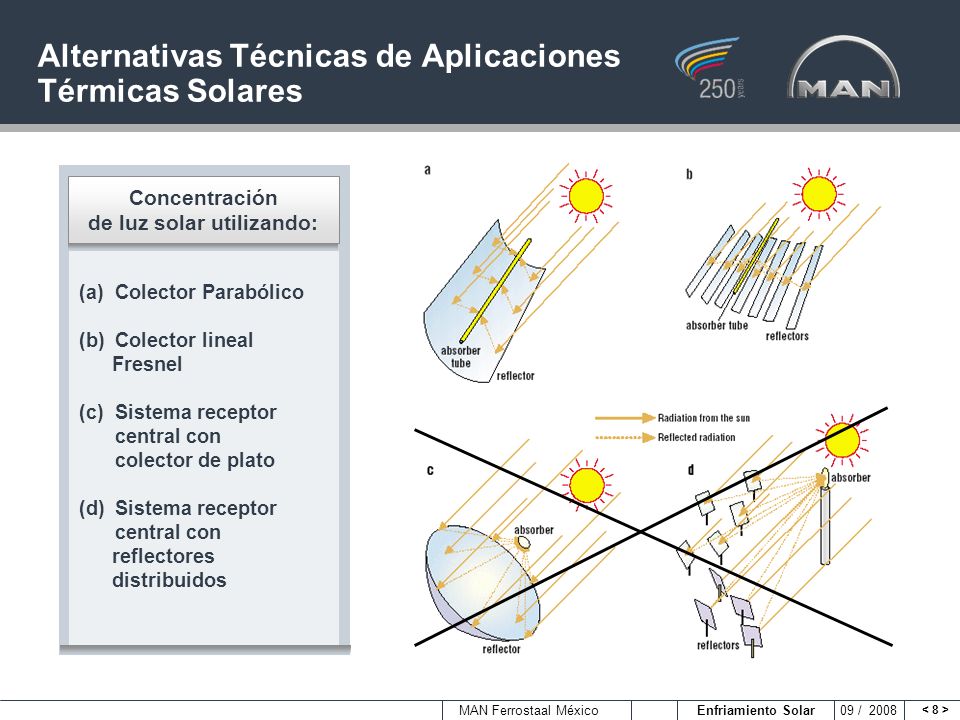

8 Alternativas Técnicas de Aplicaciones Térmicas Solares
(a) Colector Parabólico Colector lineal Fresnel (c) Sistema receptor central con colector de plato Sistema receptor central con reflectores distribuidos Concentración de luz solar utilizando:

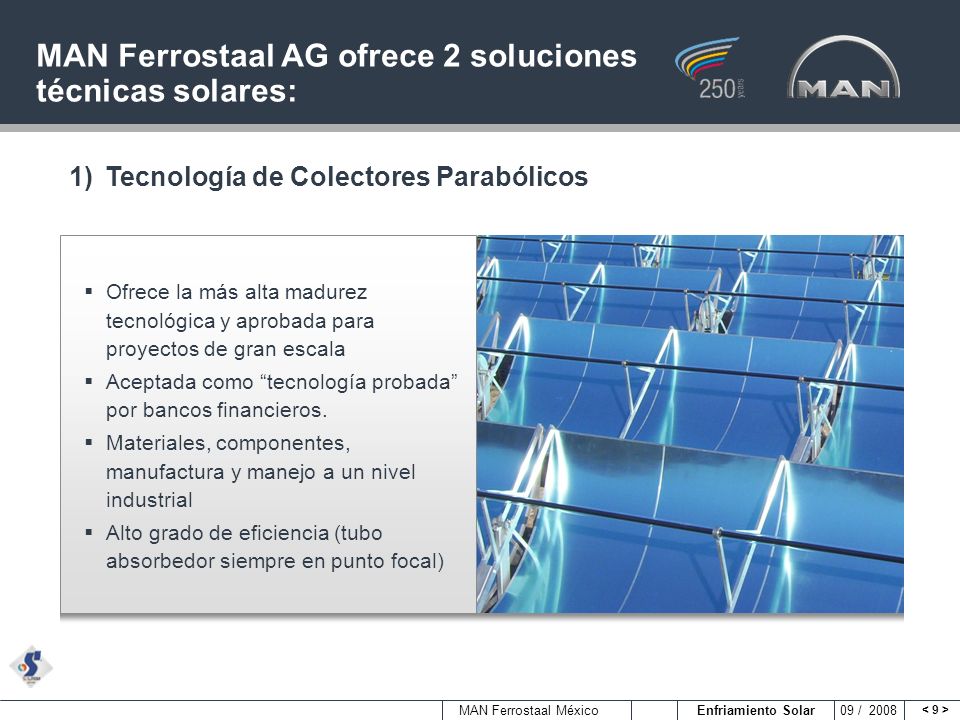

9 MAN Ferrostaal AG ofrece 2 soluciones técnicas solares:
Tecnología de Colectores Parabólicos Ofrece la más alta madurez tecnológica y aprobada para proyectos de gran escala Aceptada como “tecnología probada” por bancos financieros. Materiales, componentes, manufactura y manejo a un nivel industrial Alto grado de eficiencia (tubo absorbedor siempre en punto focal) Advantages: as illustrated self-explaining on this slide Disadvantages: Parabolic mirrors are no standard out of shelf components (not commodity-like)  expensive sourcing from just a few highly specified suppliers Parabolic mirrors provide big contact surface for wind  Metal structure needs to be stable Not locally sourced components require complex logistics due to shape of mirrors and customised metal structure BACKUP: Cost break down Parabolic Site - Example Andersol 3: Capacity = 50 MW Investment = 300 Mio Euro Main Cost drivers: Parabolic Site (percentage of total investment; anonym example): 42% = Solar field - 9,5 % Metal structure (of total investment) - 8 % Absorber tubes (of total investment) - 6,5 % Parabolic Mirrors (of total investment) 12% = Thermal storage 8% = Power Plant (just steam turbine and generator) 48% = others (ECP-Costs (14%), BOP, Engineering, Civil, ect.)

10 MAN Ferrostaal AG ofrece dos soluciones
2) Tecnología de Colector lineal Fresnel Sistema de espejos planos  estructura de apoyo de espejos más ligera Más simple con respecto a la producción, manejo, construcción & funcionamiento Procuración local de componentes importantes Alto grado de estandarización Ningún intercambiador de calor requerido debido a la generación directa de vapor Advantages: Local sourcing of key components & high degree of standardization: Flat mirrors are common products and available worldwide provided by various suppliers (NOT like high specific parabolic mirrors) Sourcing is cheaper than parabolic mirrors Flat Mirrors are providing less contact surface for wind  foundation and structure are less solid  cheaper Disadvantages: Lower degree of efficiency due to flat mirror design Piloting Technology in Almeria / Spain for gaining deeper insight into construction, erecting, operation and maintenance of Fresnel technology

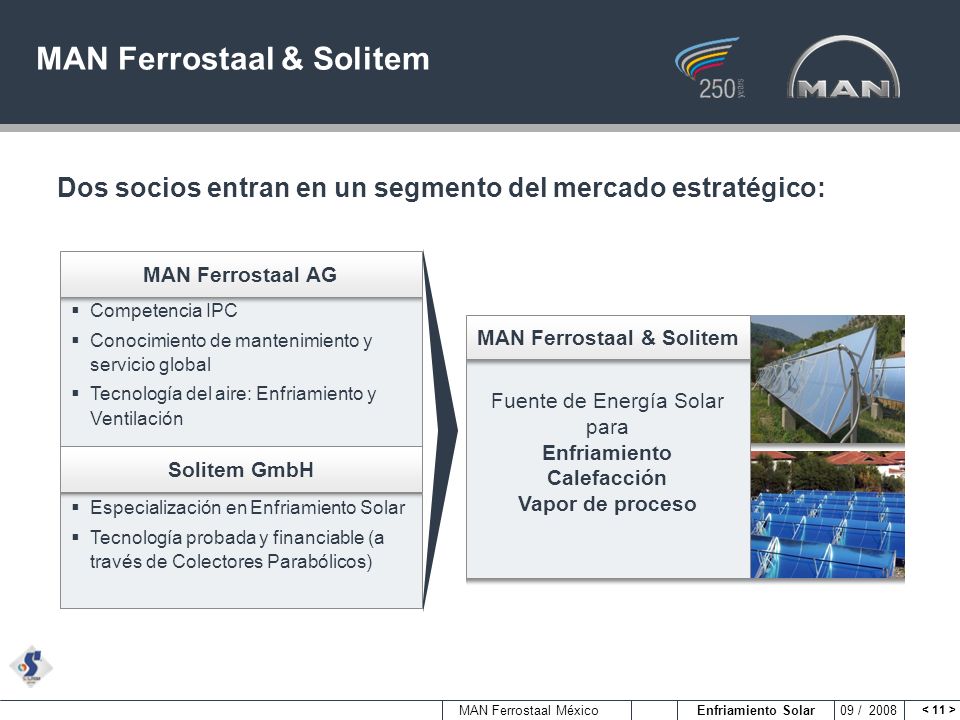

11 MAN Ferrostaal & Solitem
Dos socios entran en un segmento del mercado estratégico: MAN Ferrostaal AG Competencia IPC Conocimiento de mantenimiento y servicio global Tecnología del aire: Enfriamiento y Ventilación MAN Ferrostaal & Solitem Fuente de Energía Solar para Enfriamiento Calefacción Vapor de proceso Solitem GmbH Especialización en Enfriamiento Solar Tecnología probada y financiable (a través de Colectores Parabólicos)

12 MAN Ferrostaal AG Agenda El Grupo MAN y MAN Ferrostaal
Apreciación del Sector Energía Solar 3. El Potencial Solar 4. Tecnología para Enfriamiento Solar 5. Nuestros Productos 6. Referencias

13 El Potencial Solar Irradiación Solar Anual 50 años Petróleo 65 años
Gas 250 años Carbón 60 años Consumo de energía anual mundial Uranio Estimado Mundial de Recursos de Energía Fósil

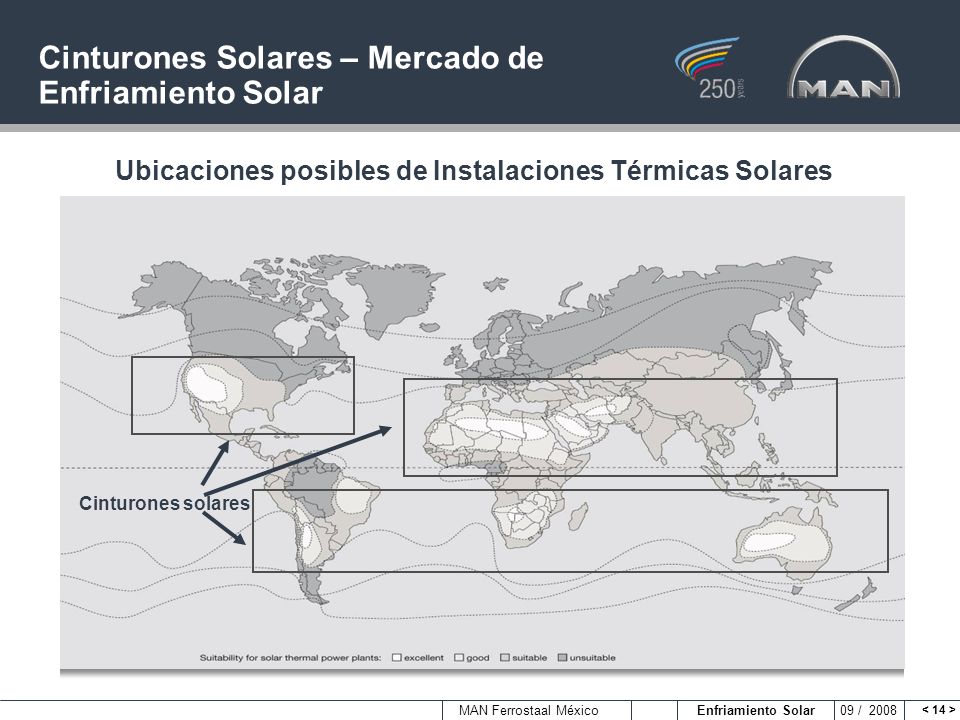

14 Cinturones Solares – Mercado de Enfriamiento Solar
Ubicaciones posibles de Instalaciones Térmicas Solares Cinturones solares

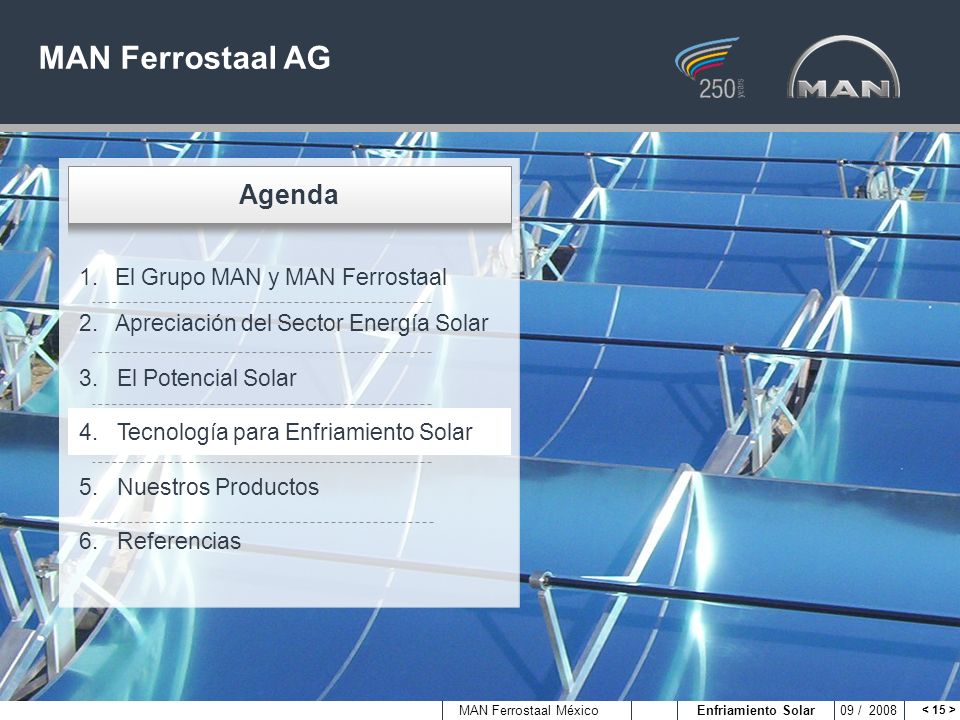

15 MAN Ferrostaal AG Agenda El Grupo MAN y MAN Ferrostaal
Apreciación del Sector Energía Solar 3. El Potencial Solar 4. Tecnología para Enfriamiento Solar 5. Nuestros Productos 6. Referencias

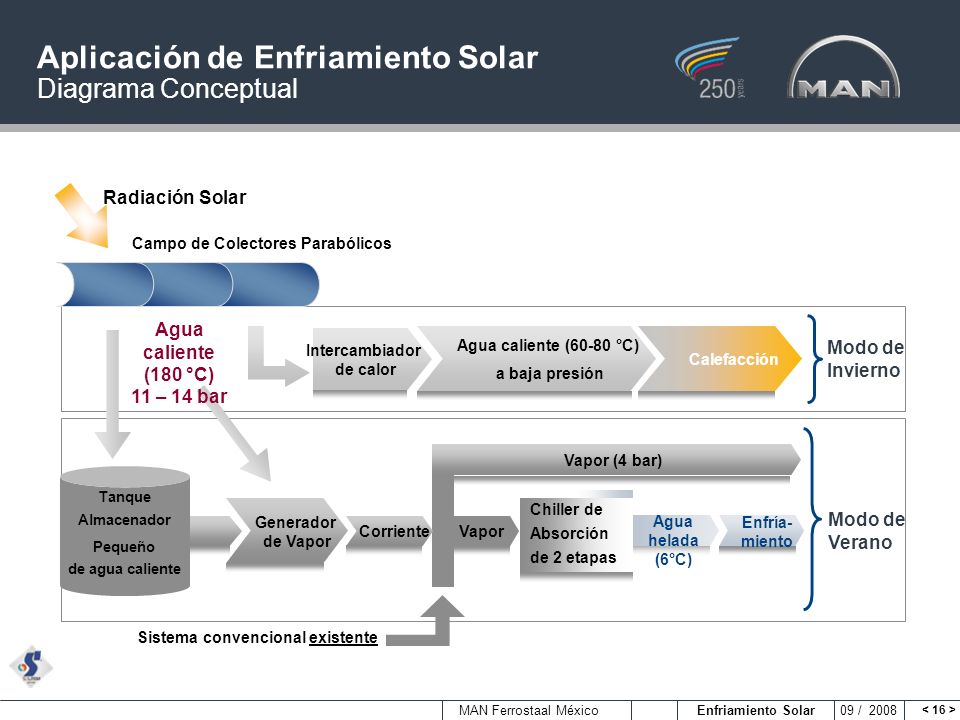

16 Aplicación de Enfriamiento Solar Diagrama Conceptual
Radiación Solar Campo de Colectores Parabólicos Agua caliente (180 °C) 11 – 14 bar Intercambiador de calor Agua caliente (60-80 °C) a baja presión Calefacción Modo de Invierno Vapor (4 bar) Tanque Almacenador Pequeño de agua caliente Generador de Vapor Chiller de Absorción de 2 etapas Agua helada (6°C) Modo de Verano Corriente Vapor Enfría- miento Sistema convencional existente

17 Ventajas del Enfriamiento Solar comparado con el Enfriamiento convencional
Sol como materia prima inagotable Ahorros de electricidad y gas natural Reducción de costos para enfriamiento Más independencia de incrementos en las tarifas de energía Ahorro de CO2: 2,500 kWh de enfriamiento solar producido ahorra 1 ton of CO2 Recepción de posibles reintegros de impuestos e “incentivos verdes” Tecnología aplicable con infraestructura existente Flexible: combinación de vapor generado con el sol y vapor producido convencionalmente

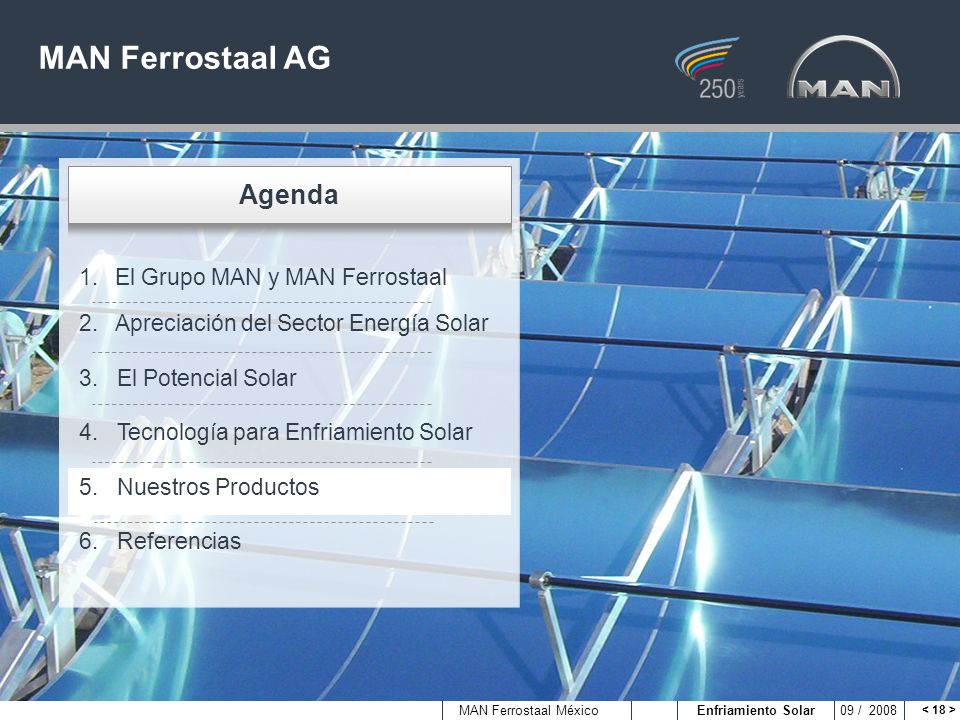

18 MAN Ferrostaal AG Agenda El Grupo MAN y MAN Ferrostaal
Apreciación del Sector Energía Solar 3. El Potencial Solar 4. Tecnología para Enfriamiento Solar 5. Nuestros Productos 6. Referencias

19 Ejemplo de una Aplicación de Enfriamiento Solar
1 Campo de colectores Parabólicos 1 Sistema de agua caliente (180/155°C) Tanque de almacenamiento de agua caliente 2 Aire acondicionado Sistema de agua helada (6/12°C) Tanque de almacenamiento frío Vapor saturado (4bar) Usuarios de vapor (lavandería) 3 2 Torre de enfriamiento Generador de vapor solar Caldera de Vapor existente operando a LPG 3 Chiller de absorción de 2 etapas Sistema de condensados (27/35°C)

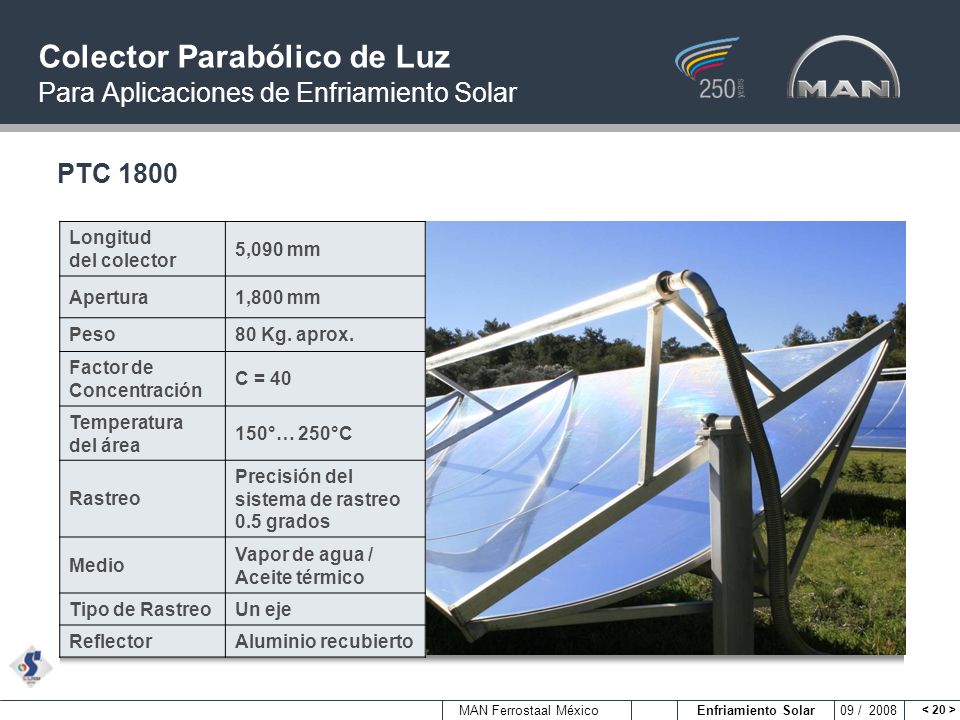

20 Colector Parabólico de Luz Para Aplicaciones de Enfriamiento Solar
PTC 1800 Longitud del colector 5,090 mm Apertura 1,800 mm Peso 80 Kg. aprox. Factor de Concentración C = 40 Temperatura del área 150°… 250°C Rastreo Precisión del sistema de rastreo 0.5 grados Medio Vapor de agua / Aceite térmico Tipo de Rastreo Un eje Reflector Aluminio recubierto

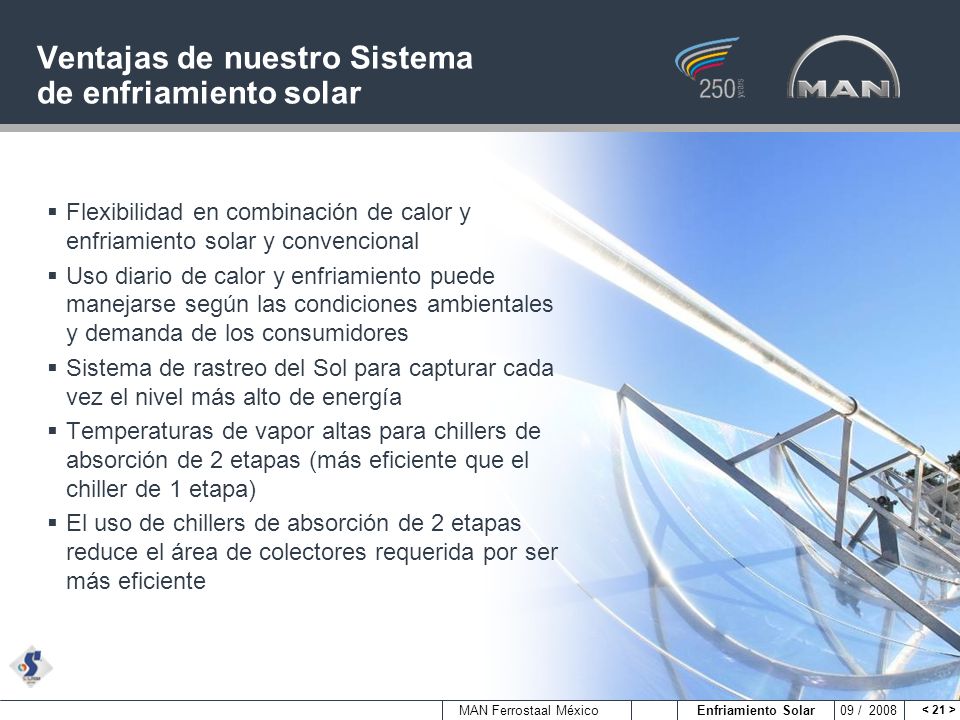

21 Ventajas de nuestro Sistema de enfriamiento solar
Flexibilidad en combinación de calor y enfriamiento solar y convencional Uso diario de calor y enfriamiento puede manejarse según las condiciones ambientales y demanda de los consumidores Sistema de rastreo del Sol para capturar cada vez el nivel más alto de energía Temperaturas de vapor altas para chillers de absorción de 2 etapas (más eficiente que el chiller de 1 etapa) El uso de chillers de absorción de 2 etapas reduce el área de colectores requerida por ser más eficiente

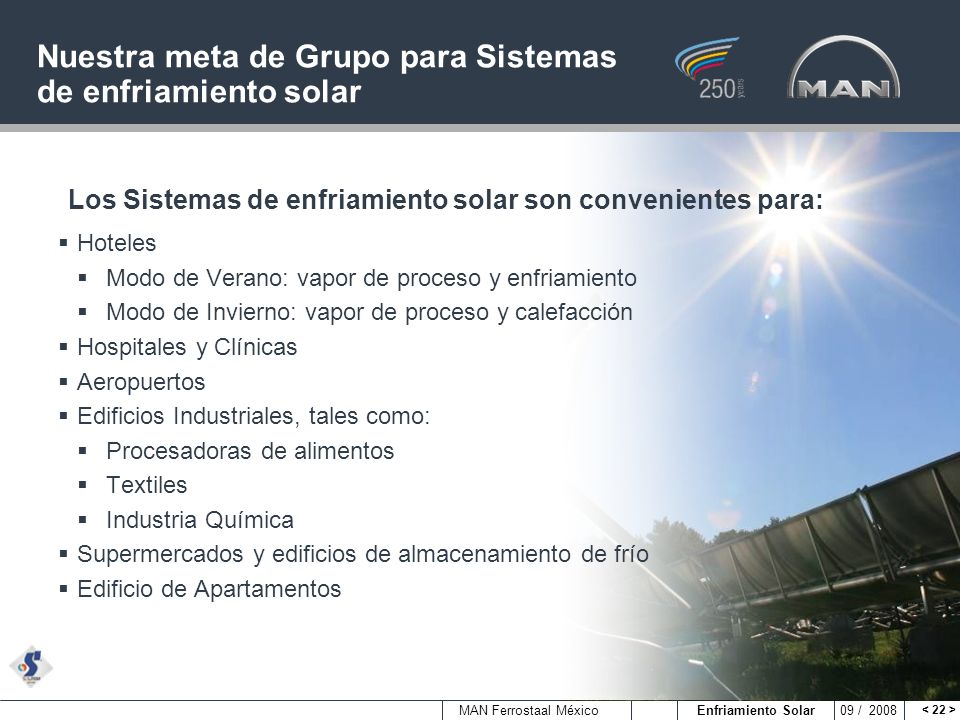

22 Nuestra meta de Grupo para Sistemas de enfriamiento solar
Los Sistemas de enfriamiento solar son convenientes para: Hoteles Modo de Verano: vapor de proceso y enfriamiento Modo de Invierno: vapor de proceso y calefacción Hospitales y Clínicas Aeropuertos Edificios Industriales, tales como: Procesadoras de alimentos Textiles Industria Química Supermercados y edificios de almacenamiento de frío Edificio de Apartamentos

23 MAN Ferrostaal AG Agenda El Grupo MAN y MAN Ferrostaal
Apreciación del Sector Energía Solar 3. El Potencial Solar 4. Tecnología para Enfriamiento Solar 5. Nuestros Productos 6. Referencias

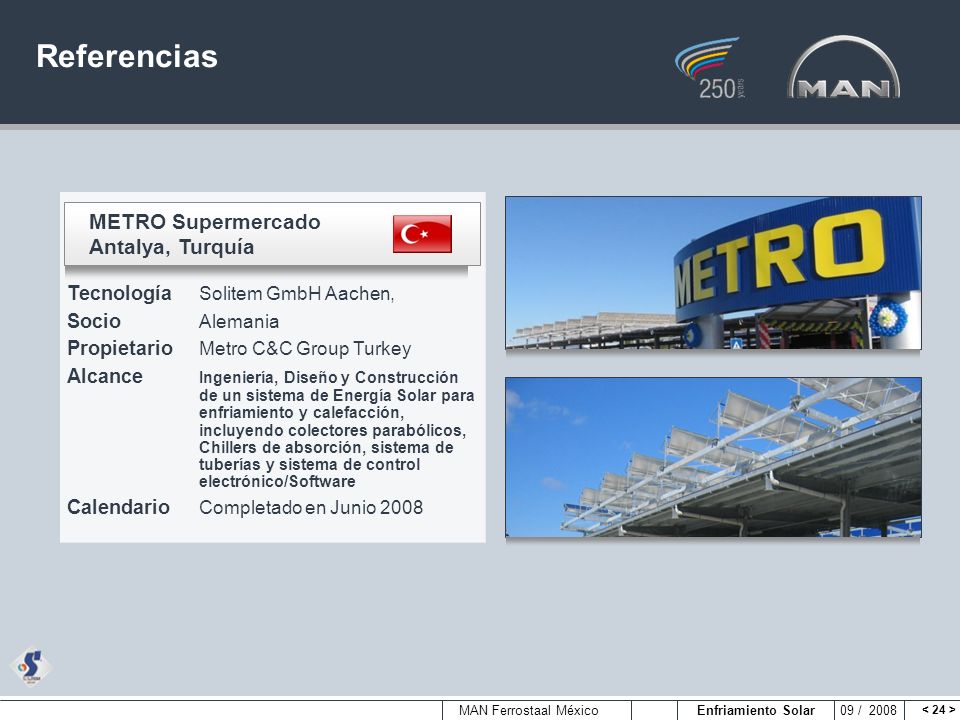

24 Referencias METRO Supermercado Antalya, Turquía
Tecnología Solitem GmbH Aachen, Socio Alemania Propietario Metro C&C Group Turkey Alcance Ingeniería, Diseño y Construcción de un sistema de Energía Solar para enfriamiento y calefacción, incluyendo colectores parabólicos, Chillers de absorción, sistema de tuberías y sistema de control electrónico/Software Calendario Completado en Junio 2008

25 Referencias TUI Hotel “Iberotel” Dalaman,Turquía
Tecnología Solitem GmbH Aachen, Participante Germany Propietario TUI Hotel Dalaman Alcance Ingeniería, Diseño y Construcción de un Sistema de Energía Solar para enfriamiento solar, Aire acondicionado y generación de vapor incluyendo colectores parabólicos, chiller de absorción, sistema de tuberías y sistema de control electrónico y software Calendario Completado en abril 2004, (la capacidad de las instalaciones es actualmente duplicada)

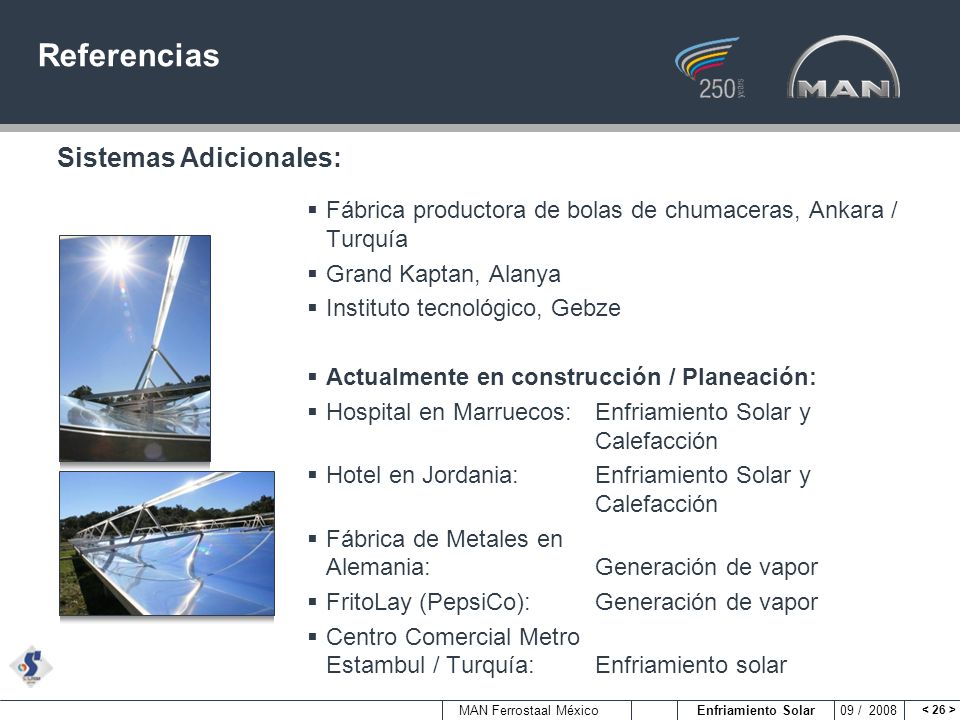

26 Referencias Sistemas Adicionales:
Fábrica productora de bolas de chumaceras, Ankara / Turquía Grand Kaptan, Alanya Instituto tecnológico, Gebze Actualmente en construcción / Planeación: Hospital en Marruecos: Enfriamiento Solar y Calefacción Hotel en Jordania: Enfriamiento Solar y Calefacción Fábrica de Metales en Alemania: Generación de vapor FritoLay (PepsiCo): Generación de vapor Centro Comercial Metro Estambul / Turquía: Enfriamiento solar

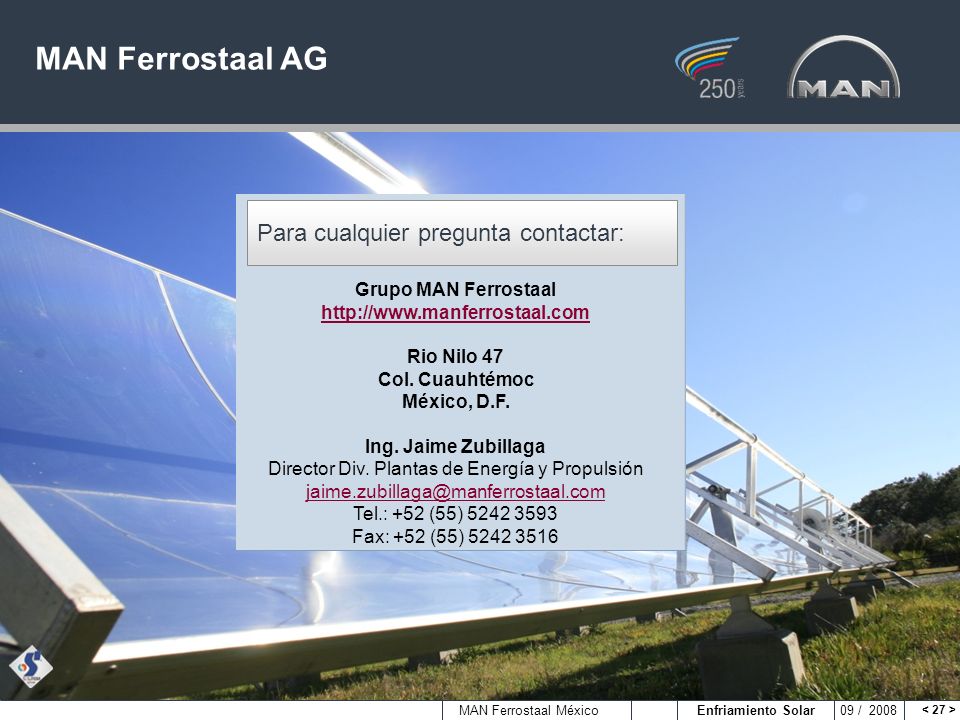

27 Grupo MAN Ferrostaal http://www.manferrostaal.com
MAN Ferrostaal AG Para cualquier pregunta contactar: Grupo MAN Ferrostaal Rio Nilo 47 Col. Cuauhtémoc México, D.F. Ing. Jaime Zubillaga Director Div. Plantas de Energía y Propulsión Tel.: +52 (55) Fax: +52 (55)
